Riktlinje Tekniska dokument CAD
|
|
- Ingeborg Lundqvist
- för 8 år sedan
- Visningar:
Transkript
1 Riktlinje Tekniska dokument CAD Skapad: Senast ändrad: R 4.3

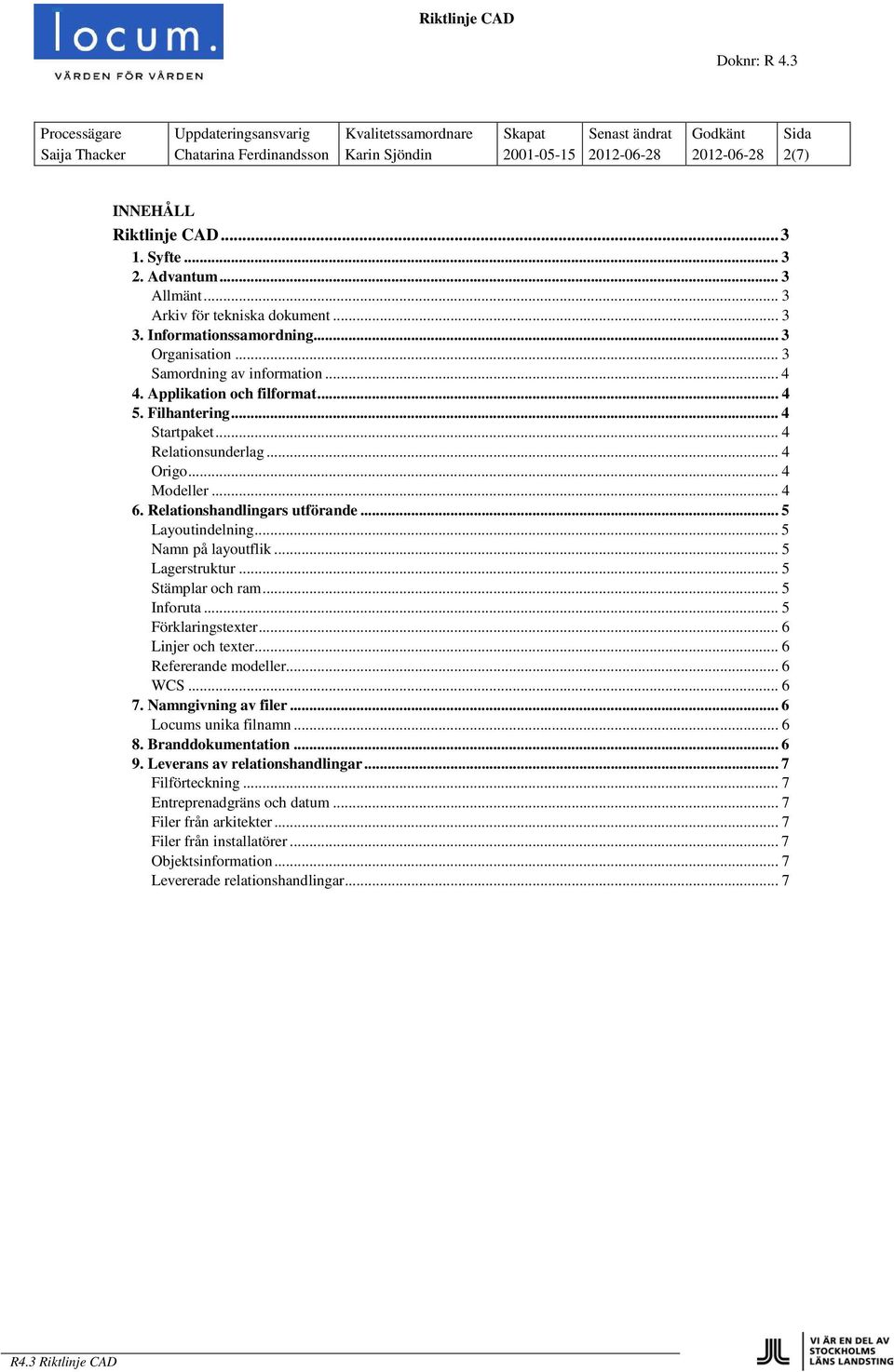

2 Riktlinje CAD Doknr: R 4.3 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Chatarina Ferdinandsson Karin Sjöndin (7) INNEHÅLL Riktlinje CAD Syfte Advantum... 3 Allmänt... 3 Arkiv för tekniska dokument Informationssamordning... 3 Organisation... 3 Samordning av information Applikation och filformat Filhantering... 4 Startpaket... 4 Relationsunderlag... 4 Origo... 4 Modeller Relationshandlingars utförande... 5 Layoutindelning... 5 Namn på layoutflik... 5 Lagerstruktur... 5 Stämplar och ram... 5 Inforuta... 5 Förklaringstexter... 6 Linjer och texter... 6 Refererande modeller... 6 WCS Namngivning av filer... 6 Locums unika filnamn Branddokumentation Leverans av relationshandlingar... 7 Filförteckning... 7 Entreprenadgräns och datum... 7 Filer från arkitekter... 7 Filer från installatörer... 7 Objektsinformation... 7 Levererade relationshandlingar... 7 R4.3 Riktlinje CAD
3 Riktlinje CAD Doknr: R 4.3 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Chatarina Ferdinandsson Karin Sjöndin (7) Tekniska dokument - CAD 1. Syfte Syftet med detta dokument är att underlätta CAD-arbetet inför leverans av relationshandlingar. Vid upphandling hänvisas till denna riktlinje för att säkerställa kvalitén av levererade handlingar. CAD-riktlinjerna finns att hämta via advantum Locums arkiv för relationshandlingar och beskriver hur relationshandlingar ska vara utförda vid leverans. CAD-samordningsmötet vid projektstart bestämmer hur projektgruppen ska leverera handlingar i projektet. CAD/BIM enheten har det övergripande ansvaret för CAD-hanteringen inom Locum. CAD/BIM specialist kvalitetskontrollerar levererade relationshandlingar samt ansvarar för information om den CAD-tekniska utformningen av dessa med utgångspunkt från denna riktlinje. Vid frågor eller synpunkter på detta dokument, kontakta CAD/BIM enheten på Locum. Relationshandlingars innehåll och utförande styrs av Riktlinje Tekniska Dokument R Advantum Allmänt Advantum finns tillgängligt via en webbklientinstallation. Advantum använder sig av versionshantering av filer. För utbildning i advantum kontaktas advantums systemförvaltare. Arkiv för tekniska dokument Arkivet består av relationshandlingar i form av ritningar, drift- och underhållsinstruktioner samt tekniska dokument sorterade per byggnad. 3. Informationssamordning Organisation Vid CAD-samordning i projekt har CAD/BIM enheten en rådgivande och informerande funktion. Vid projektstart medverkar följande: Locums CAD/BIM specialist R4.3 Riktlinje CAD

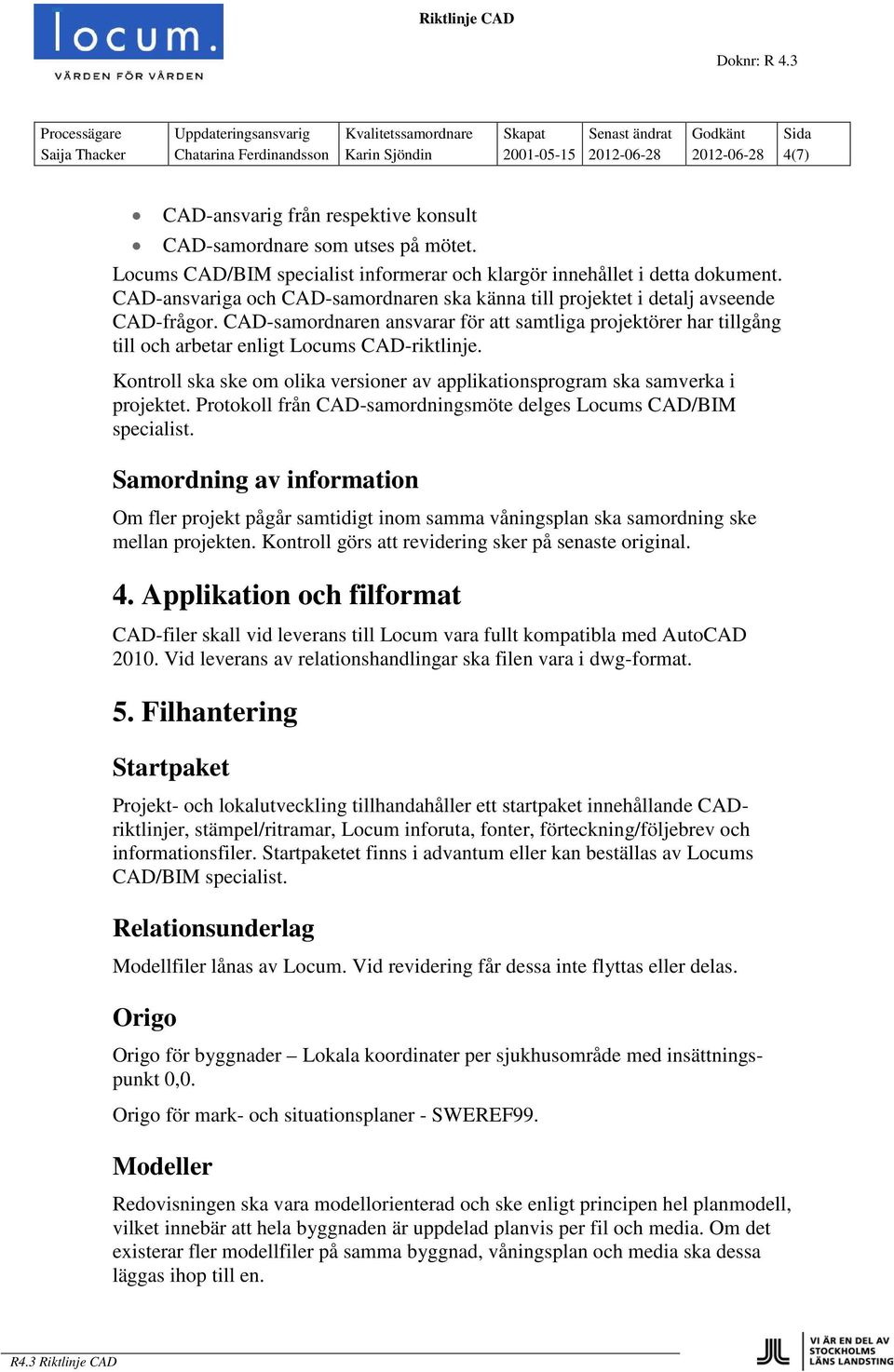

4 Riktlinje CAD Doknr: R 4.3 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Chatarina Ferdinandsson Karin Sjöndin (7) CAD-ansvarig från respektive konsult CAD-samordnare som utses på mötet. Locums CAD/BIM specialist informerar och klargör innehållet i detta dokument. CAD-ansvariga och CAD-samordnaren ska känna till projektet i detalj avseende CAD-frågor. CAD-samordnaren ansvarar för att samtliga projektörer har tillgång till och arbetar enligt Locums CAD-riktlinje. Kontroll ska ske om olika versioner av applikationsprogram ska samverka i projektet. Protokoll från CAD-samordningsmöte delges Locums CAD/BIM specialist. Samordning av information Om fler projekt pågår samtidigt inom samma våningsplan ska samordning ske mellan projekten. Kontroll görs att revidering sker på senaste original. 4. Applikation och filformat CAD-filer skall vid leverans till Locum vara fullt kompatibla med AutoCAD Vid leverans av relationshandlingar ska filen vara i dwg-format. 5. Filhantering Startpaket Projekt- och lokalutveckling tillhandahåller ett startpaket innehållande CADriktlinjer, stämpel/ritramar, Locum inforuta, fonter, förteckning/följebrev och informationsfiler. Startpaketet finns i advantum eller kan beställas av Locums CAD/BIM specialist. Relationsunderlag Modellfiler lånas av Locum. Vid revidering får dessa inte flyttas eller delas. Origo Origo för byggnader Lokala koordinater per sjukhusområde med insättningspunkt 0,0. Origo för mark- och situationsplaner - SWEREF99. Modeller Redovisningen ska vara modellorienterad och ske enligt principen hel planmodell, vilket innebär att hela byggnaden är uppdelad planvis per fil och media. Om det existerar fler modellfiler på samma byggnad, våningsplan och media ska dessa läggas ihop till en. R4.3 Riktlinje CAD
5 Riktlinje CAD Doknr: R 4.3 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Chatarina Ferdinandsson Karin Sjöndin (7) 6. Relationshandlingars utförande Layoutindelning Locum eftersträvar modeller med fördefinierade förvaltningslayouter, indelade på likartat sätt oavsett media och våningsplan. Indelningen har gjorts för att underlätta att hitta rätt ritning. Dessa förvaltningslayouter får ej tas bort. På vissa sjukhus finns förberedda modeller med förvaltningslayouter som ej innehåller någon installation. Dessa tomma layouter är skapade för framtida användning i förvaltningen och ska användas vid projektering. Vill man ha projektspecifika layouter kompletterar man med nya layouter. Namn på layoutflik Förvaltningslayouter får namn efter ritningsnumret och vilken del som avses. Exempel: E63B (om det endast finns en del) E63B , E63B , o.s.v. (om det finns flera delar). För tydligare information se Bilaga Filnamn och ritningsnummer Projektspecifika layouter namnges med projektnummer + ritningsnummer. Exempel E63B Lagerstruktur Befintliga filer behåller lagerindelning så länge den är funktionell och enhetlig. På nya filer används SB-11. Stämplar och ram Locums stämpel och ram ska användas, insatta som block. Stämpel finns i 3 olika versioner: För 4, 6 och 7 konsulter. Ram och stämpel får inte döpas om. I layoutens stämpel ska stå vilket sjukhus, byggnad, våningsplan och media som ritningen gäller för. Stämpeln ska innehålla en orienteringsfigur. Den del som ritningen visar, skrafferas. Företagslogotyper placeras till vänster om Locums stämpel. Relationsdatum skrivs i Locums inforuta. Inforuta Locums inforuta sätts in som ett block med attribut på lager Locum inforuta. Varje disciplin har sin egen inforuta och får ej läggas ovanpå varandra. Inforutan fylls i och visas som en viewport högst upp i layoutens slipstext eller där plats finns. R4.3 Riktlinje CAD
6 Riktlinje CAD Doknr: R 4.3 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Chatarina Ferdinandsson Karin Sjöndin (7) Förklaringstexter Förklaringstext ska ligga på modellfilen, insatt som block på eget lager. Lagernamnet ska kompletteras med aktuellt projektnummer. Förklaringstexten visas som en viewport i layoutens slipstext. Linjer och texter Linjer och texter ritas med färg BY LAYER. All text på ritning redovisas med teckensnittet iso.shx, isocp.shx eller isocp3.ttf. Refererande modeller I installationsmodeller ska refererande A-modell vara cyanfärgad och ligga på ett unikt lagernamn. Sökvägar kan vara absoluta, relativa eller utan sökväg. Modeller och block som har använts som hjälpmedel vid projektering ska rensas bort. Lager och block som ej används rensas bort. WCS Modellfiler sparas i modellayoutläget i UCS world. 7. Namngivning av filer Locums unika filnamn Locum använder sig av unika filnamn för relationshandlingar. Nya filer döps enligt Bilaga Filnamn och ritningsnummer. 8. Branddokumentation All branddokumentation/relationshandling utförd till Locum hänvisar till riktlinjer avseende brandskydd. R. 7.3 Riktlinjer för brandskydd vid projektering och byggnation. Vid framtagande av relationsritning för branddokumentation används Locums brandmodul som lånas ut av Locum. Brandmodulen är ett tilläggsprogram till AutoCAD och får endast användas i locumprojekt. R4.3 Riktlinje CAD

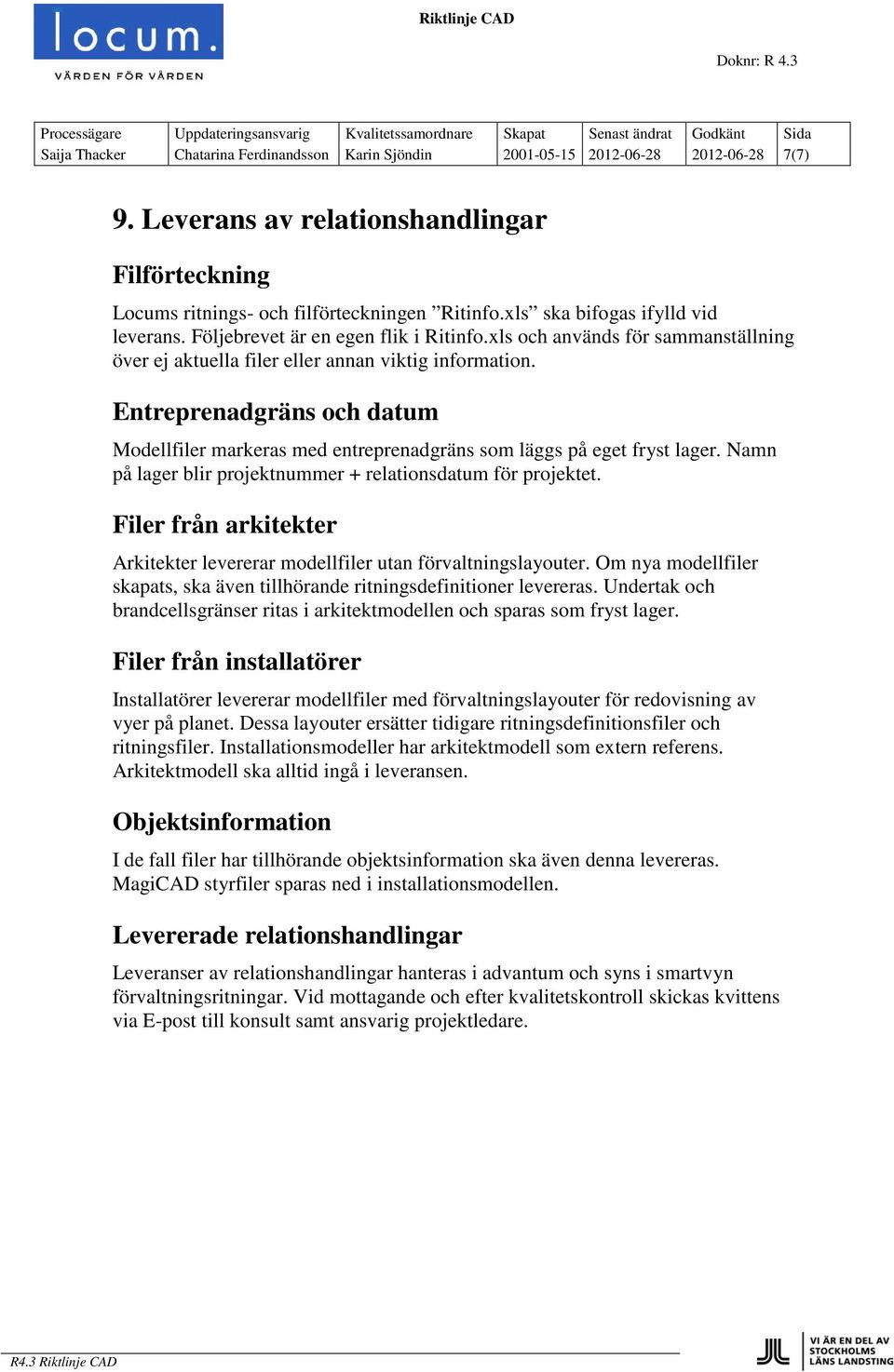

7 Riktlinje CAD Doknr: R 4.3 Processägare Uppdateringsansvarig Kvalitetssamordnare Skapat Senast ändrat Godkänt Sida Saija Thacker Chatarina Ferdinandsson Karin Sjöndin (7) 9. Leverans av relationshandlingar Filförteckning Locums ritnings- och filförteckningen Ritinfo.xls ska bifogas ifylld vid leverans. Följebrevet är en egen flik i Ritinfo.xls och används för sammanställning över ej aktuella filer eller annan viktig information. Entreprenadgräns och datum Modellfiler markeras med entreprenadgräns som läggs på eget fryst lager. Namn på lager blir projektnummer + relationsdatum för projektet. Filer från arkitekter Arkitekter levererar modellfiler utan förvaltningslayouter. Om nya modellfiler skapats, ska även tillhörande ritningsdefinitioner levereras. Undertak och brandcellsgränser ritas i arkitektmodellen och sparas som fryst lager. Filer från installatörer Installatörer levererar modellfiler med förvaltningslayouter för redovisning av vyer på planet. Dessa layouter ersätter tidigare ritningsdefinitionsfiler och ritningsfiler. Installationsmodeller har arkitektmodell som extern referens. Arkitektmodell ska alltid ingå i leveransen. Objektsinformation I de fall filer har tillhörande objektsinformation ska även denna levereras. MagiCAD styrfiler sparas ned i installationsmodellen. Levererade relationshandlingar Leveranser av relationshandlingar hanteras i advantum och syns i smartvyn förvaltningsritningar. Vid mottagande och efter kvalitetskontroll skickas kvittens via E-post till konsult samt ansvarig projektledare. R4.3 Riktlinje CAD

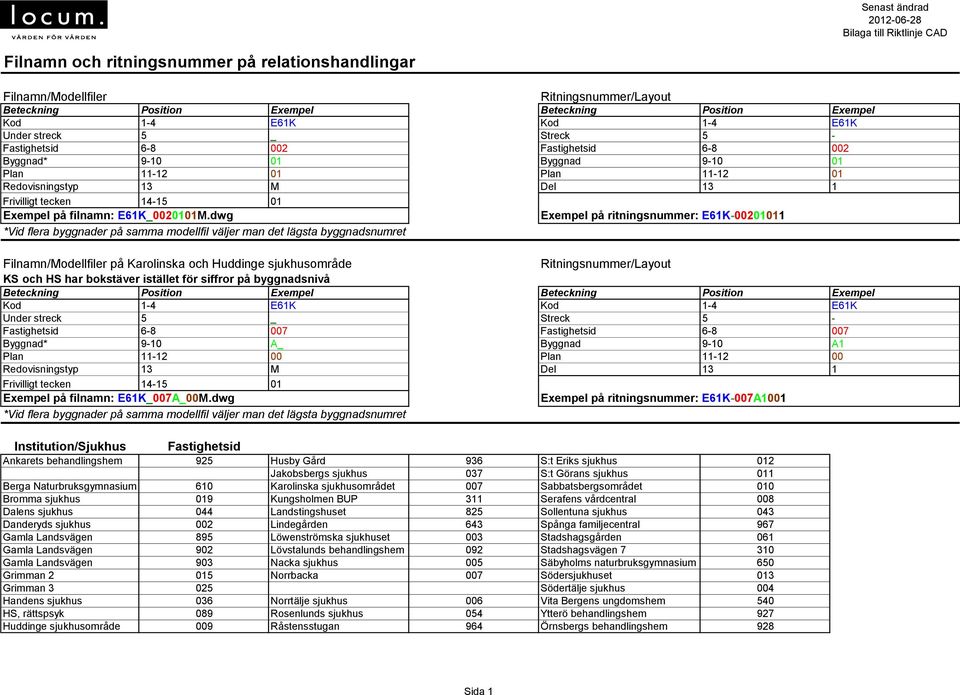

8 Senast ändrad Bilaga till Riktlinje CAD Filnamn och ritningsnummer på relationshandlingar Filnamn/Modellfiler Ritningsnummer/Layout Beteckning Position Exempel Beteckning Position Exempel Kod 1-4 E61K Kod 1-4 E61K Under streck 5 _ Streck 5 - Fastighetsid Fastighetsid Byggnad* Byggnad Plan Plan Redovisningstyp 13 M Del 13 1 Frivilligt tecken Exempel på filnamn: E61K_ M.dwg Exempel på ritningsnummer: E61K *Vid flera byggnader på samma modellfil väljer man det lägsta byggnadsnumret Filnamn/Modellfiler på Karolinska och Huddinge sjukhusområde Ritningsnummer/Layout KS och HS har bokstäver istället för siffror på byggnadsnivå Beteckning Position Exempel Beteckning Position Exempel Kod 1-4 E61K Kod 1-4 E61K Under streck 5 _ Streck 5 - Fastighetsid Fastighetsid Byggnad* 9-10 A_ Byggnad 9-10 A1 Plan Plan Redovisningstyp 13 M Del 13 1 Frivilligt tecken Exempel på filnamn: E61K_007A_00M.dwg Exempel på ritningsnummer: E61K-007A1001 *Vid flera byggnader på samma modellfil väljer man det lägsta byggnadsnumret Institution/Sjukhus Fastighetsid Ankarets behandlingshem 925 Husby Gård 936 S:t Eriks sjukhus 012 Jakobsbergs sjukhus 037 S:t Görans sjukhus 011 Berga Naturbruksgymnasium 610 Karolinska sjukhusområdet 007 Sabbatsbergsområdet 010 Bromma sjukhus 019 Kungsholmen BUP 311 Serafens vårdcentral 008 Dalens sjukhus 044 Landstingshuset 825 Sollentuna sjukhus 043 Danderyds sjukhus 002 Lindegården 643 Spånga familjecentral 967 Gamla Landsvägen 895 Löwenströmska sjukhuset 003 Stadshagsgården 061 Gamla Landsvägen 902 Lövstalunds behandlingshem 092 Stadshagsvägen Gamla Landsvägen 903 Nacka sjukhus 005 Säbyholms naturbruksgymnasium 650 Grimman Norrbacka 007 Södersjukhuset 013 Grimman Södertälje sjukhus 004 Handens sjukhus 036 Norrtälje sjukhus 006 Vita Bergens ungdomshem 540 HS, rättspsyk 089 Rosenlunds sjukhus 054 Ytterö behandlingshem 927 Huddinge sjukhusområde 009 Råstensstugan 964 Örnsbergs behandlingshem 928 Sida 1
9 Samtliga exempel gäller för Danderyds sjukhus (002), hus 01, plan 01 (där hus och plan redovisas). För ritningsnummer avses del 1. Senast ändrad Filnamn A-ritningar Media Ritningstyp Kod Filnamn Ritningsnummer Beskrivning Brandskydd Plan BRAN BRAN_ M.DWG BRAN Brandmodulen, innehåller allt Generella Arkitekt Plan A30P A30P_ M.DWG A30P Fasad A30F A30F_00201 M.DWG A30F F Fasader, sammanställning Fasad, Norr A30F A30F_00201 M_Nxx.DWG A30F Nxx Sista position är löpnummer (x) Fasad, Ost A30F A30F_00201 M_Oxx.DWG A30F Oxx Sista position är löpnummer (x) Fasad, Syd A30F A30F_00201 M_Sxx.DWG A30F Sxx Sista position är löpnummer (x) Fasad, Väst A30F A30F_00201 M_Vxx.DWG A30F Vxx Sista position är löpnummer (x) Fasad, Gårdsfasad norr A30F A30F_00201 M_GNxx.DWG A30F GNxx Sista position är löpnummer (x) Fasad, Gårdsfasad ost A30F A30F_00201 M_GOxx.DWG A30F GOxx Sista position är löpnummer (x) Fasad, Gårdsfasad syd A30F A30F_00201 M_GSxx.DWG A30F GSxx Sista position är löpnummer (x) Fasad, Gårdsfasad väst A30F A30F_00201 M_GVxx.DWG A30F GVxx Sista position är löpnummer (x) Situationsplan ASIT ASIT_002 Mxx.DWG ASIT-002-xx Sista position är löpnummer (x) Sektion A30S A30S_00201 Mxx.DWG A30S xx Sista position är löpnummer (x) Ytor - Bruttoarea Plan YBTA YBTA_ M.DWG YBTA Ytor - Lokalarea Plan YLOA YLOA_ M.DWG YLOA Ytor - Nettoarea Plan YNTA YNTA_ M.DWG YNTA Ytor - Städarea Plan YSTD YSTD_ M.DWG YSTD Filnamn K-ritningar Sammanställning Plan K30P K30P_ M.dwg K30P Allmäna föreskrifter K30T K30T_00201 Mxx.dwg K30T xx Sista position är löpnummer (x) Detaljer K30D K30D_00201 Mxx.dwg K30D xx Sista position är löpnummer (x) Fasader K30F K30F_00201 Mxx.dwg K30F xx Sista position är löpnummer (x) Sektioner K30S K30S_00201 Mxx.dwg K30S xx Sista position är löpnummer (x) Mark Plan K31P K31P_ M.dwg K31P Mark (schakt, ramper, stödmurar m.m) Husunderbyggnad Plan K32P K32P_ M.dwg K32P Husunderb. Schakt, pålning, grundkonstr. Kulvertar Husstomme Plan K33P K33P_ M.dwg K33P Husstomme Platsgj. Betong, stålkonstr, tegelkonstr, platsgjutna trappor Yttertak Plan K34P K34P_ M.dwg K34P Yttertak, klimatskiljande delar, takstomme, stegar, bryggor Ytterväggar Plan K35P K35P_ M.dwg K35P Ytterväggar, klimatskiljande delar, fasdabeklädnad, skärmtak, fönster. Rumsbildning Plan K36P K36P_ M.dwg K36P Stomkompletterande delar: fönster, dörrar, inv. trappor, hissar Rivning Plan K39P K39P_ M.dwg K39P Rivning, rivning med tillhörande avväxlingar Filnamn Markritningar Sammanställning Plan M10S M10S_ M.dwg M10S Sektioner M10S M10S_00201 M_Sxx.dwg M10S Sxx Sista position är löpnummer (x) Detaljer M10S M10S_00201 M_Dxx.dwg M10S Dxx Sista position är löpnummer (x) Grundkonstruktion Plan M15G M15G_00201 Mxx.dwg M15G xx Sista position är löpnummer (x) Markkompletteringar Plan M18M M18M_00201 Mxx.dwg M18M xx Sista position är löpnummer (x) Planteringar, vegetation Plan M17P M17P_00201 Mxx.dwg M17P xx Sista position är löpnummer (x) Schakt, terrassering Plan M11S M11S_00201 Mxx.dwg M11S xx Sista position är löpnummer (x) Överbyggnader Plan M16Ö M16Ö_00201 Mxx.dwg M16Ö xx Sista position är löpnummer (x) Sida 2
10 Filnamn E-ritningar Senast ändrad KRAFT Avbrottsfri kraft Plan E62A E62A_ M.dwg E62A Belysning Plan E63B E63B_ M.dwg E63B Situationsplan E63B E63B_002 M.dwg E63B-002-xx Sista position är löpnummer (x) Huvudledningar Plan E62H E62H_ M.dwg E62H Nätschema E62H E62H_00201 Mxx.dwg E62H xx Sista position är löpnummer (x) Kanalisation Plan E61K E61K_ M.dwg E61K Situationsplan E61K E61K_002 M.dwg E61K Kraft Plan E62K E62K_ M.dwg E62K Situationsplan E62K E62K_002 M.dwg E62K Kraft och Belysning Plan E63K E63K_ M.dwg E63K Nödbelysning Plan E63N E63N_ M.dwg E63N Potentialutjämning Plan E66P E66P_ M.dwg E66P Reservkraft Plan E62R E62R_ M.dwg E62R Ställverk Schema E62S E62S_00201 Mxx.dwg E62S xx Sista position är löpnummer (x) Värme Plan E67V E67V_ M.dwg E67V Åskskydd Plan E66Å E66Å_ M.dwg E66Å TELE Allmän tele Plan E64A E64A_ M.dwg E64A Kallelsesignal Plan E64K E64K_ M.dwg E64K Brandlarm Plan E64B E64B_ M.dwg E64B Nätschema E64B E64B_00201 Mxx.dwg E64B xx Sista position är löpnummer (x) Situationsplan E64B E64B_002 M E64B-002-xx Sista position är löpnummer (x) Fastighetsnät/Data Plan E64D E64D_ M.dwg E64D Bara data, 71 nät = Data strukturerat Fastighetsnät/Telefoni Plan E64T E64T_ M.dwg E64T Bara telefoni, 31 nät = Telefoni strukturerat Fastighetsnät/Telefoni och Data Plan E64F E64F_ M.dwg E64F Telefoni & data 03 nät = Gemensamt tele/datanät Fastighetsnät - Hyresgäst Disposition E64F E64F_002 HDxx.dwg E64F-002-HD-xx Sista position är löpnummer (x) Nätschema E64F E64F_002 HNxx.dwg E64F-002-HN-xx Sista position är löpnummer (x) Nätkarta E64F E64F_002 HKxx.dwg E64F-002-HK-xx Sista position är löpnummer (x) Fastighetsnät - Locum Disposition E64F E64F_002 LDxx.dwg E64F-002-LD-xx Sista position är löpnummer (x) Nätschema E64F E64F_002 LNxx.dwg E64F-002-LN-xx Sista position är löpnummer (x) Nätkarta E64F E64F_002 LKxx.dwg E64F-002-LK-xx Sista position är löpnummer (x) Kanalisation Plan E61F E61F_ M.dwg E61F Kanalisation för fastighetsnät Larm Plan E64L E64L_ M.dwg E64L Inbrottslarm Sida 3
11 Filnamn V-ritningar (VVS-projektör) Senast ändrad RÖR Media Ritningstyp Filnamn Ritningsnummer Beskrivnning Avlopp/Sanitet Plan V52A V52A_ M.dwg V52A Situationsplan V52A V52A_002 M.dwg V52A-002-xx Sista position är löpnummer (x) Dagvatten Plan V50D V50D_ M.dwg V50D Regnvatten Situationsplan V50D V50D_002 M.dwg V50D-002-xx Sista position är löpnummer (x) Tappvatten Plan V50T V50T_ M.dwg V50T Kall/varmvatten Situationsplan V50T V50T_002 M.dwg V50T-002-xx Sista position är löpnummer (x) Fjärrvärme Plan V56F V56F_ M.dwg V56F Situationsplan V56F V56F_002 M.dwg V56F-002-xx Sista position är löpnummer (x) Kyla Plan V55K V55K_ M.dwg V55K Situationsplan V55K V55K_002 M.dwg V55K-002-xx Sista position är löpnummer (x) Stigarscheman V55K V55K_00201 Mxx.dwg V55K xx Sista position är löpnummer (x) Rör Plan V50R V50R_ M.dwg V50R Besiktning/riskinventering V50R V50R_ M.dwg V50R Besiktning/riskinventering av tryckhållningssystem Sektion V50R V50R_00201 M_Sxx.dwg V50R Sxx Sista position är löpnummer (x) Situationsplan V50R V50R_002 M.dwg V50R-002-xx Sista position är löpnummer (x) Stigarscheman V50R V50R_00201 Mxx.dwg V50R xx Sista position är löpnummer (x) Driftkort V50R V50R_ M.dwg V50R Ventilförteckning V50R V50R_ M.dwg V50R Sop och dammsugningssystem Plan V53S V53S_ M.dwg V53S Tvättsugningssystem Plan V53T V53T_ M.dwg V53T Värme Plan V56V V56V_ M.dwg V56V Stigarscheman V56V V56V_00201 Mxx.dwg V56V xx Sista position är löpnummer (x) Ånga Plan V50Å V50Å_ M.dwg V50Å Situationsplan V50Å V50Å_002 M.dwg V50Å-002-xx Sista position är löpnummer (x) Luftbehandling Media Ritningstyp Filnamn Ritningsnummer Beskrivnning Luft Plan V57L V57L_ M.dwg V57L Flödesscheman V57L V57L_00201 Mxx.dwg V57L xx Sista position är löpnummer (x) Sektion V57L V57L_00201 M_Sxx.dwg V57L Sxx Sista position är löpnummer (x) Filnamn Brandskydd Brandpost Situationsplan V50B V50B_002 M.dwg V50B-002-xx Sista position är löpnummer (x) Gassläckning Plan V52S V52S_ M.dwg V52S OR - Sprinkler/Serviceritning Plan V_OR V_OR_ M.dwg V-OR OR - Ritning/Serviceritning Plan E_OR E_OR_ M.dwg E-OR Serviceritningar Plan V_SR V_SR_ M.dwg V-SR Sprinkler Plan V54S V54S_ M.dwg V54S Stigarscheman V54S V54S_00201 Mxx.dwg V54S xx Sista position är löpnummer (x) Filnamn Gas Medicinska gaser Plan V52G V52G_ M.dwg V52G Flödesscheman V52G V52G_00201 Mxx.dwg V52G xx Sista position är löpnummer (x) Situationsplan V52G V52G_002 M.dwg V52G-002-xx Sista position är löpnummer (x) Reservgas (Medicinska gaser) Plan V52GR V52GR_ M.dwg V52GR Stadsgas Plan V52GS V52GS_ M.dwg V52GS Situationsplan V52GS V52GS_002 M.dwg V52GS-002-xx Sista position är löpnummer (x) Tryckluft Plan V54T V54T_ M.dwg V54T Sida 4
12 Senast ändrad Filnamn Styr Styr och övervakning Plan, EL S80E S80E_ M.dwg S80E Plan, VVS S80V S80V_ M.dwg S80V Styr och regler Plan, EL S83E S83E_ M.dwg S83E Plan, VVS S83V S83V_ M.dwg S83V Mätare media Plan, EL S84E S84E_ M.dwg S84E Plan, VVS S84V S84V_ M.dwg S84V Filnamn Transport Hissar Plan, EL T71E T71E_ M.dwg T71E Plan, VVS T71V T71V_ M.dwg T71V Rörpost Plan, EL T75E T75E_ M.dwg T75E Plan, VVS T75V T75V_ M.dwg T75V Sida 5
