Gira Rökvakt Dual / VdS Dubbel säkerhet genom värmeoch rökdetektering

Transkript

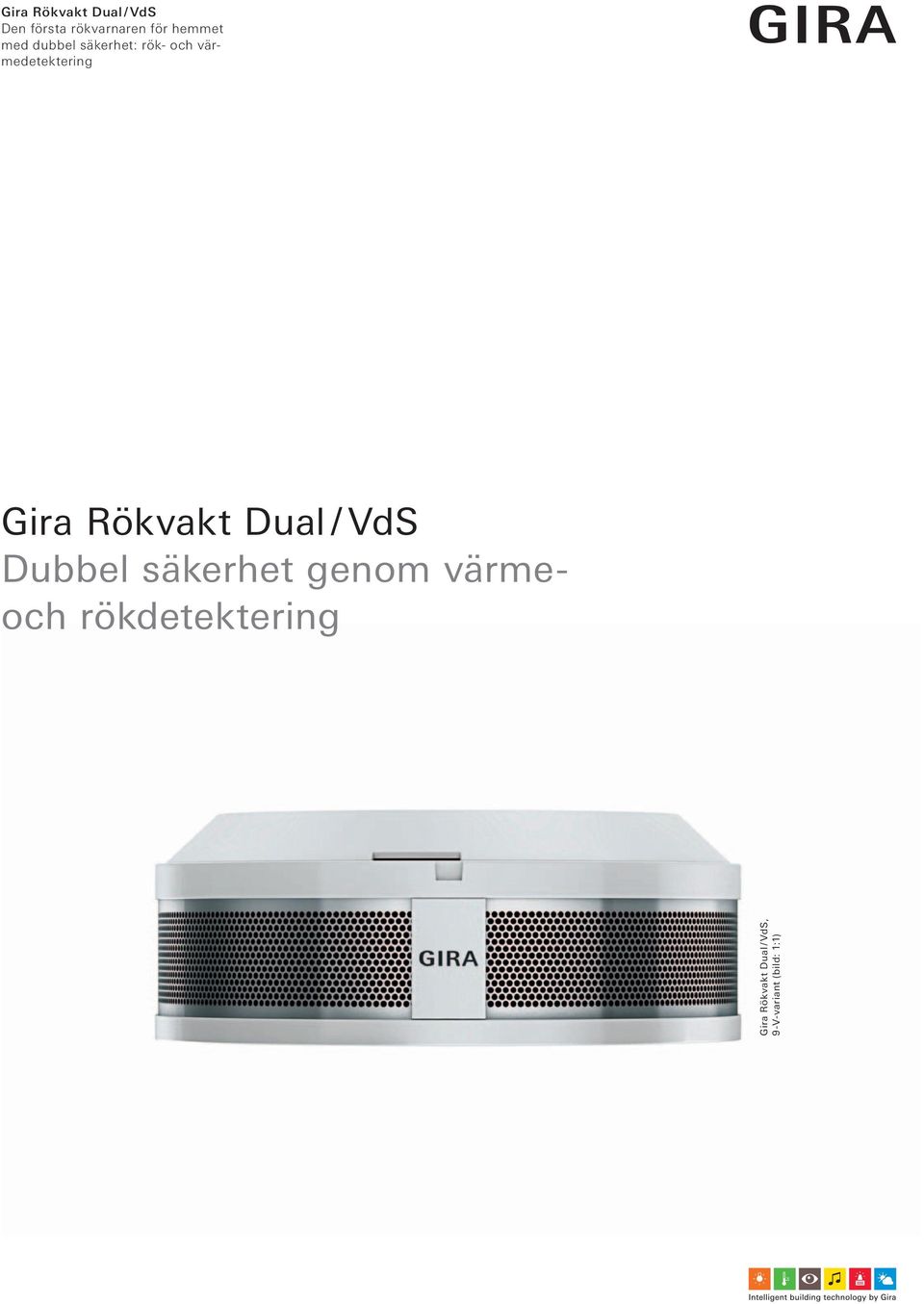

1 Gira Rökvakt Dual / VdS Den första rökvarnaren för hemmet med dubbel säkerhet: rök- och värmedetektering Gira Rökvakt Dual / VdS Dubbel säkerhet genom värmeoch rökdetektering 9-V-variant (bild: 1:1)

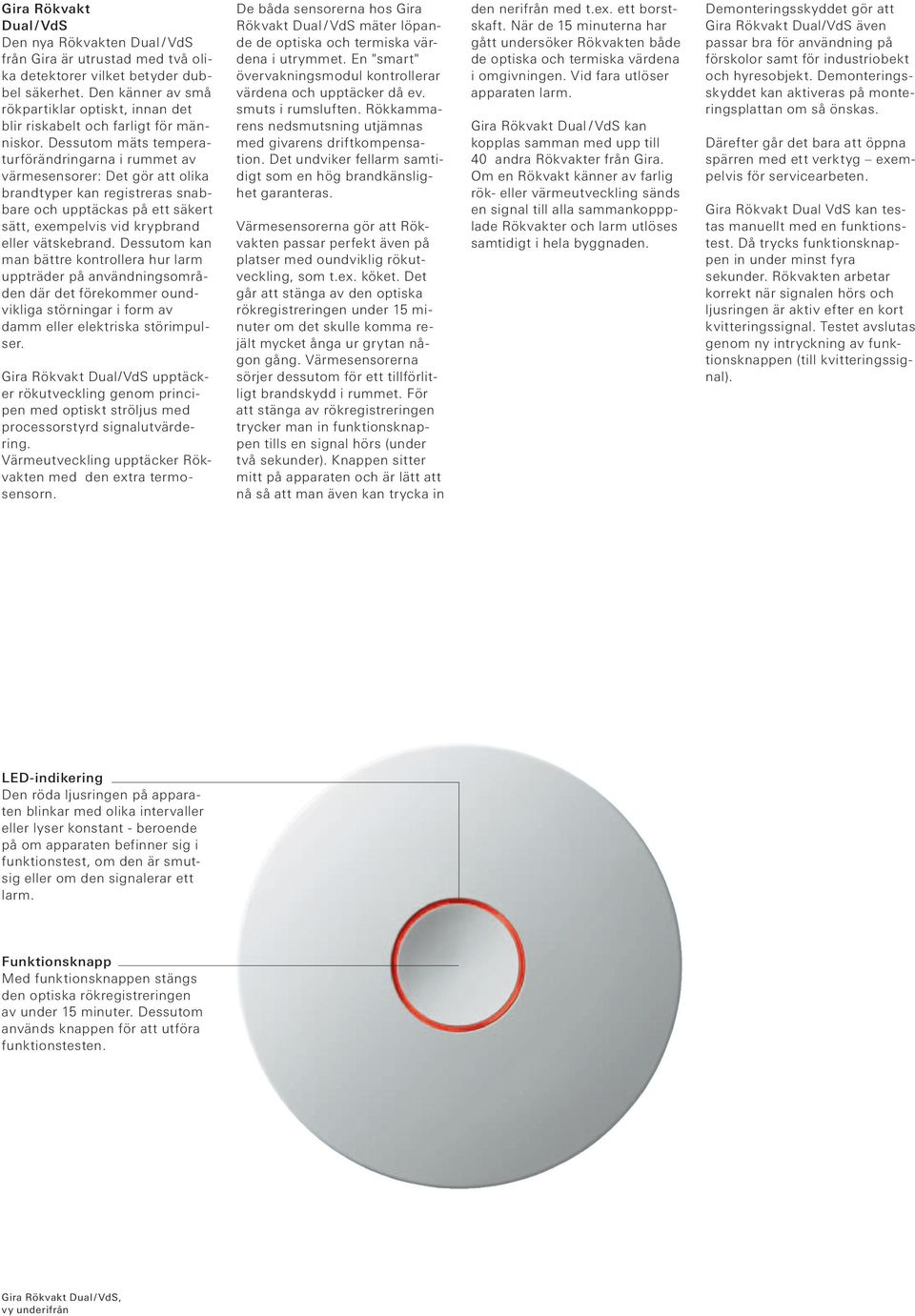

2 Gira Rökvakt Dual / VdS Den nya Rökvakten Dual / VdS från Gira är utrustad med två olika detektorer vilket betyder dubbel säkerhet. Den känner av små rökpartiklar optiskt, innan det blir riskabelt och farligt för människor. Dessutom mäts temperaturförändringarna i rummet av värmesensorer: Det gör att olika brandtyper kan registreras snabbare och upptäckas på ett säkert sätt, exempelvis vid krypbrand eller vätskebrand. Dessutom kan man bättre kontrollera hur larm uppträder på användningsområden där det förekommer oundvikliga störningar i form av damm eller elektriska störimpulser. Gira Rökvakt Dual/VdS upptäcker rökutveckling genom principen med optiskt ströljus med processorstyrd signalutvärdering. Värmeutveckling upptäcker Rökvakten med den extra termosensorn. De båda sensorerna hos Gira Rökvakt Dual / VdS mäter löpande de optiska och termiska värdena i utrymmet. En "smart" övervakningsmodul kontrollerar värdena och upptäcker då ev. smuts i rumsluften. Rökkammarens nedsmutsning utjämnas med givarens driftkompensation. Det undviker fellarm samtidigt som en hög brandkänslighet garanteras. Värmesensorerna gör att Rökvakten passar perfekt även på platser med oundviklig rökutveckling, som t.ex. köket. Det går att stänga av den optiska rökregistreringen under 15 minuter om det skulle komma rejält mycket ånga ur grytan någon gång. Värmesensorerna sörjer dessutom för ett tillförlitligt brandskydd i rummet. För att stänga av rökregistreringen trycker man in funktionsknappen tills en signal hörs (under två sekunder). Knappen sitter mitt på apparaten och är lätt att nå så att man även kan trycka in den nerifrån med t.ex. ett borstskaft. När de 15 minuterna har gått undersöker Rökvakten både de optiska och termiska värdena i omgivningen. Vid fara utlöser apparaten larm. Gira Rökvakt Dual / VdS kan kopplas samman med upp till 40 andra Rökvakter från Gira. Om en Rökvakt känner av farlig rök- eller värmeutveckling sänds en signal till alla sammankoppplade Rökvakter och larm utlöses samtidigt i hela byggnaden. Demonteringsskyddet gör att Gira Rökvakt Dual/VdS även passar bra för användning på förskolor samt för industri obekt och hyresobjekt. Demonteringsskyddet kan aktiveras på monteringsplattan om så önskas. Därefter går det bara att öppna spärren med ett verktyg exempelvis för servicearbeten. Gira Rökvakt Dual VdS kan testas manuellt med en funktionstest. Då trycks funktionsknappen in under minst fyra sekunder. Rökvakten arbetar korrekt när signalen hörs och ljusringen är aktiv efter en kort kvitteringssignal. Testet avslutas genom ny intryckning av funktionsknappen (till kvitteringssignal). LED-indikering Den röda ljusringen på apparaten blinkar med olika intervaller eller lyser konstant - beroende på om apparaten befinner sig i funktionstest, om den är smutsig eller om den signalerar ett larm. Funktionsknapp Med funktionsknappen stängs den optiska rökregistreringen av under 15 minuter. Dessutom används knappen för att utföra funktionstesten. vy underifrån

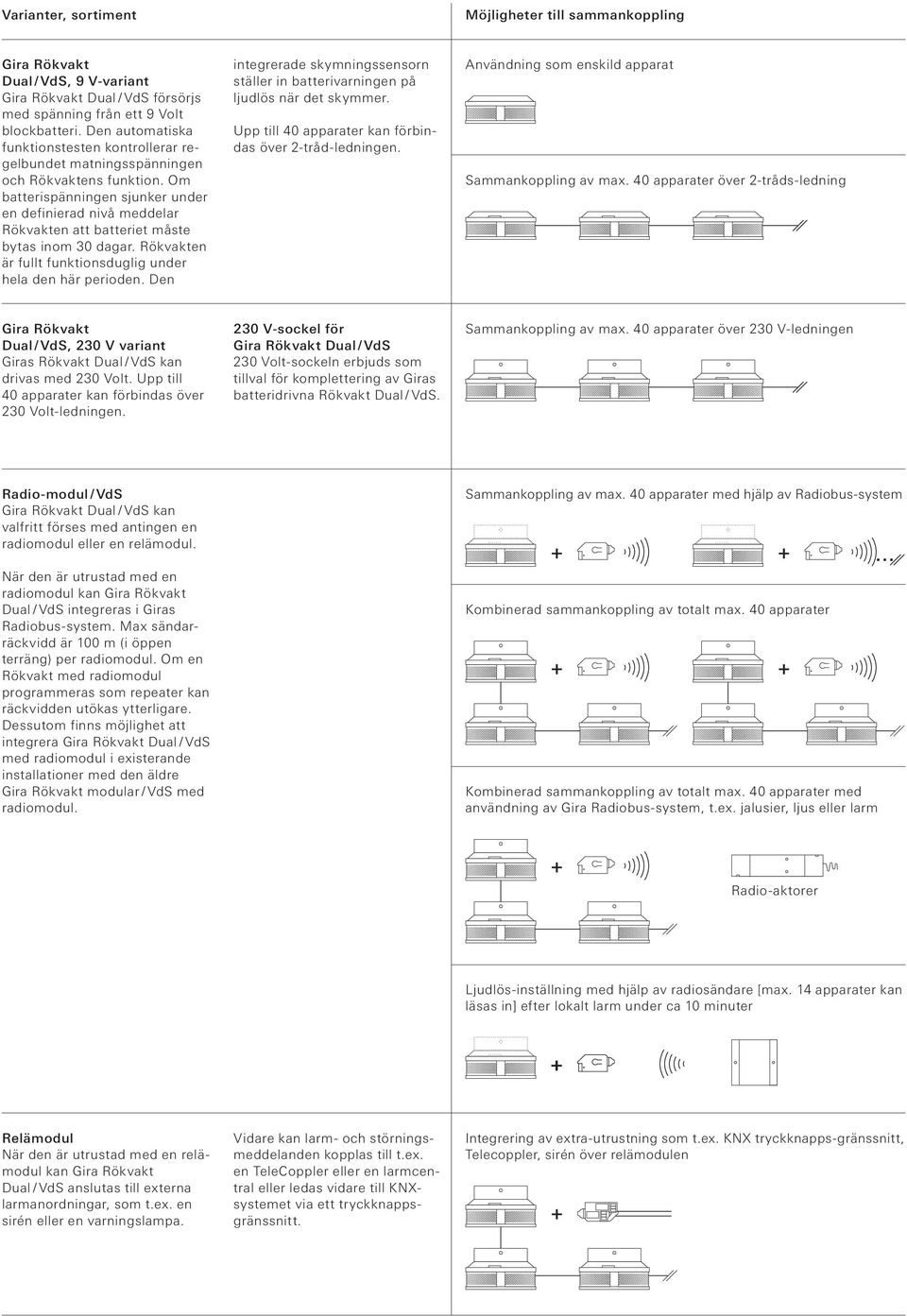

3 Varianter, sortiment Möjligheter till sammankoppling Gira Rökvakt Dual / VdS, 9 V-variant Gira Rökvakt Dual / VdS försörjs med spänning från ett 9 Volt blockbatteri. Den automatiska funktionstesten kontrollerar regelbundet matningsspänningen och Rökvaktens funktion. Om batterispänningen sjunker under en definierad nivå meddelar Rökvakten att batteriet måste bytas inom 30 dagar. Rökvakten är fullt funktionsduglig under hela den här perioden. Den integrerade skymningssensorn ställer in batterivarningen på ljudlös när det skymmer. Upp till 40 apparater kan förbindas över 2-tråd-ledningen. Användning som enskild apparat Sammankoppling av max. 40 apparater över 2-tråds-ledning Gira Rökvakt Dual / VdS, 230 V variant Giras Rökvakt Dual / VdS kan drivas med 230 Volt. Upp till 40 apparater kan förbindas över 230 Volt-ledningen. 230 V-sockel för Gira Rökvakt Dual / VdS 230 Volt-sockeln erbjuds som tillval för komplettering av Giras batteridrivna Rökvakt Dual / VdS. Sammankoppling av max. 40 apparater över 230 V-ledningen Radio-modul / VdS Gira Rökvakt Dual / VdS kan valfritt förses med antingen en radiomodul eller en relämodul. När den är utrustad med en radiomodul kan Gira Rökvakt Dual / VdS integreras i Giras Radiobus-system. Max sändarräckvidd är 100 m (i öppen terräng) per radiomodul. Om en Rökvakt med radiomodul programmeras som repeater kan räckvidden utökas ytterligare. Dessutom finns möjlighet att integrera Gira Rökvakt Dual / VdS med radiomodul i existerande installationer med den äldre Gira Rökvakt modular / VdS med radiomodul. Sammankoppling av max. 40 apparater med hjälp av Radiobus-system + + Kombinerad sammankoppling av totalt max. 40 apparater + + Kombinerad sammankoppling av totalt max. 40 apparater med användning av Gira Radiobus-system, t.ex. jalusier, ljus eller larm + Radio-aktorer Ljudlös-inställning med hjälp av radiosändare [max. 14 apparater kan läsas in] efter lokalt larm under ca 10 minuter + Relämodul När den är utrustad med en relämodul kan Gira Rökvakt Dual / VdS anslutas till externa larmanordningar, som t.ex. en sirén eller en varningslampa. Vidare kan larm- och störningsmeddelanden kopplas till t.ex. en TeleCoppler eller en larmcentral eller ledas vidare till KNXsystemet via ett tryckknappsgränssnitt. Integrering av extra-utrustning som t.ex. KNX tryckknapps-gränssnitt, Telecoppler, sirén över relämodulen +

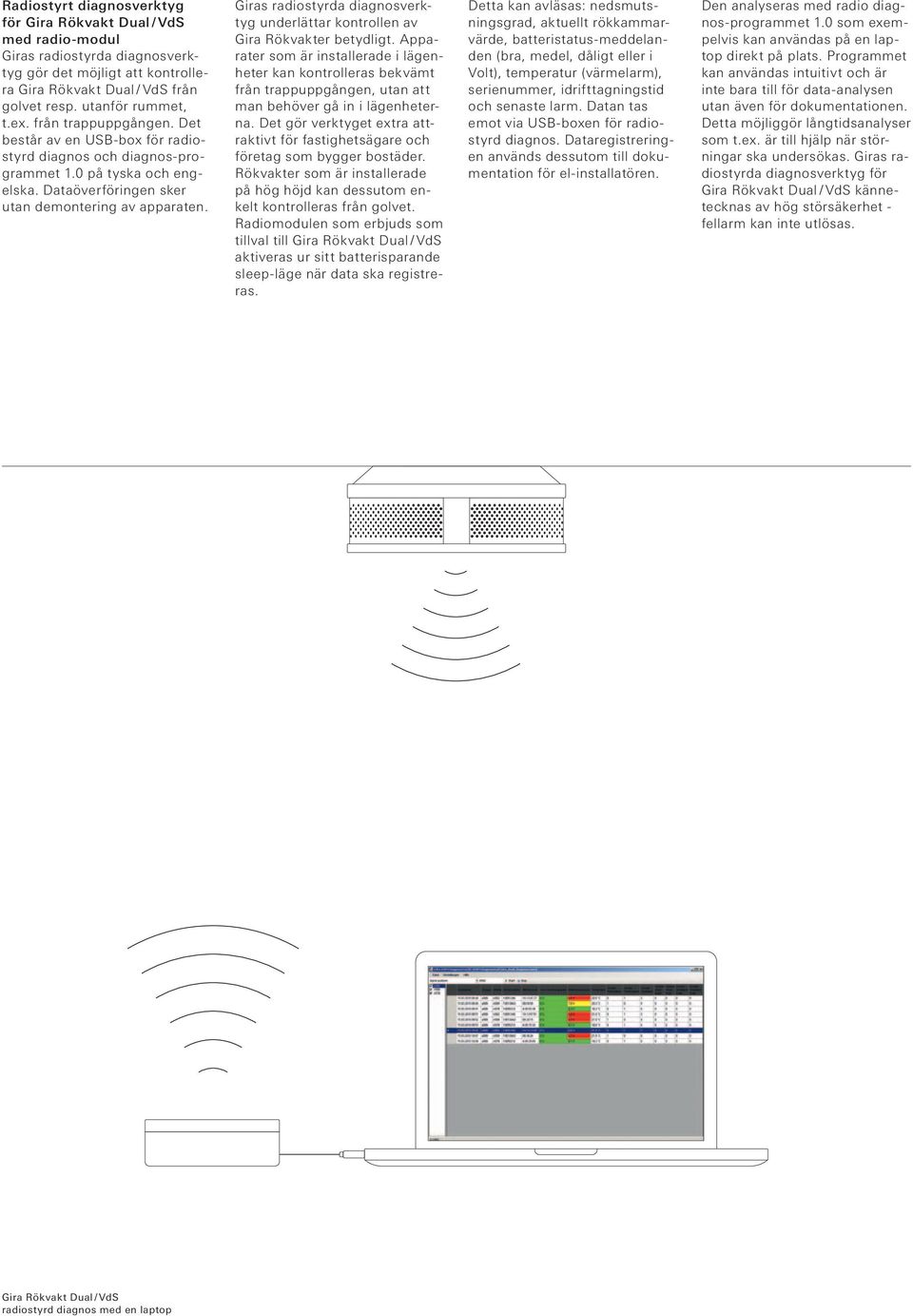

4 Radiostyrt diagnosverktyg för Gira Rökvakt Dual / VdS med radio-modul Giras radiostyrda diagnosverktyg gör det möjligt att kontrollera Gira Rökvakt Dual / VdS från golvet resp. utanför rummet, t.ex. från trappuppgången. Det består av en USB-box för radiostyrd diagnos och diagnos-programmet 1.0 på tyska och engelska. Dataöver föringen sker utan demontering av apparaten. Giras radiostyrda diagnosverktyg underlättar kontrollen av Gira Rökvakter betydligt. Apparater som är installerade i lägenheter kan kontrolleras bekvämt från trappuppgången, utan att man behöver gå in i lägenheterna. Det gör verktyget extra attraktivt för fastighetsägare och företag som bygger bostäder. Rökvakter som är installerade på hög höjd kan dessutom enkelt kontrolleras från golvet. Radiomodulen som erbjuds som tillval till Gira Rökvakt Dual / VdS aktiveras ur sitt batterisparande sleep-läge när data ska registreras. Detta kan avläsas: nedsmutsningsgrad, aktuellt rökkammarvärde, batteristatus-meddelanden (bra, medel, dåligt eller i Volt), temperatur (värmelarm), serienummer, idrifttagningstid och senaste larm. Datan tas emot via USB-boxen för radiostyrd diagnos. Dataregistreringen används dessutom till dokumentation för el-installatören. Den analyseras med radio diagnos-programmet 1.0 som exempelvis kan användas på en laptop direkt på plats. Programmet kan användas intuitivt och är inte bara till för data-analysen utan även för dokumentationen. Detta möjliggör långtidsanalyser som t.ex. är till hjälp när störningar ska undersökas. Giras radiostyrda diagnosverktyg för Gira Rökvakt Dual / VdS kännetecknas av hög störsäkerhet - fellarm kan inte utlösas. Gira Rökvakt Dual / VdS radiostyrd diagnos med en laptop

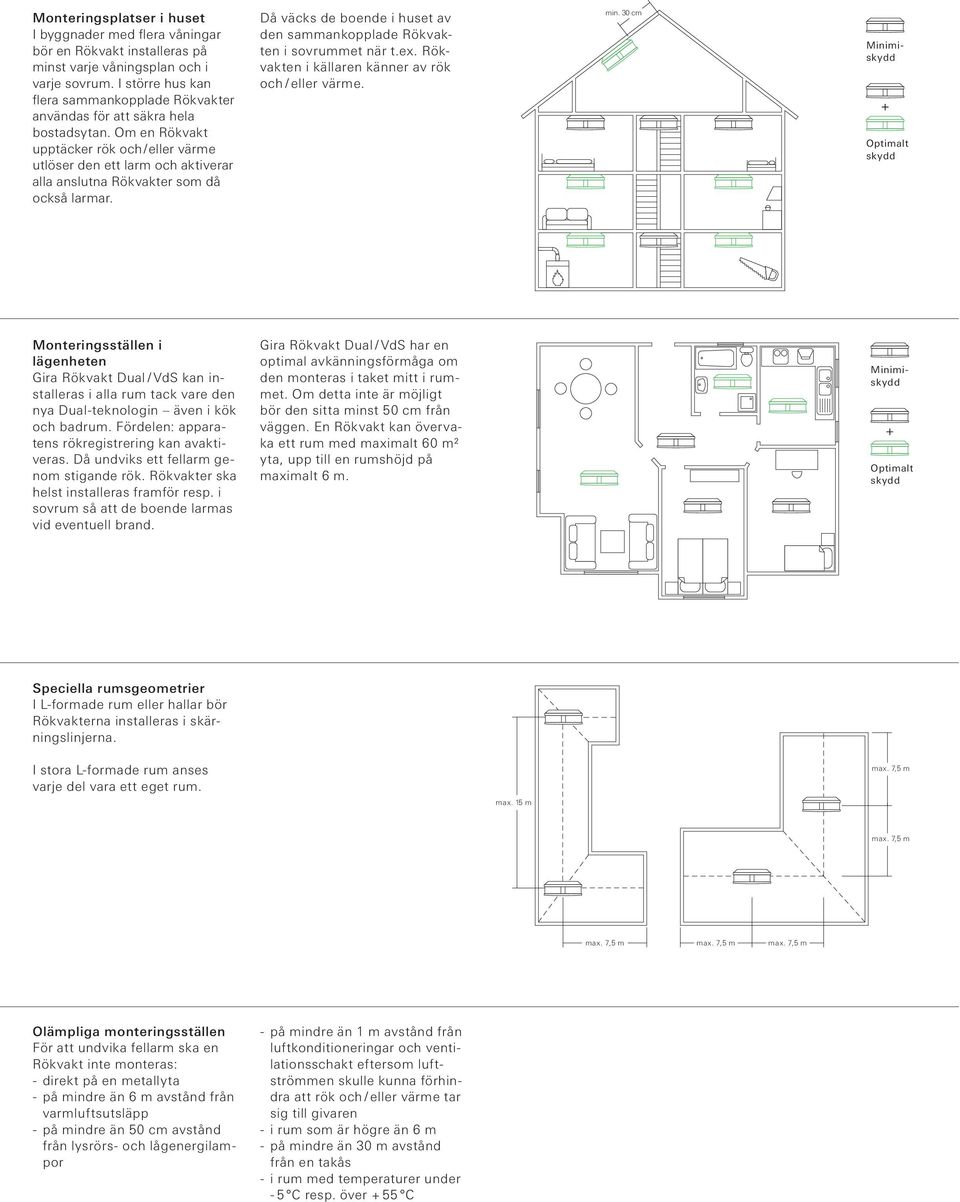

5 Monteringsplatser i huset I byggnader med flera våningar bör en Rökvakt installeras på minst varje våningsplan och i varje sovrum. I större hus kan flera sammankopplade Rökvakter användas för att säkra hela bostadsytan. Om en Rökvakt upptäcker rök och / eller värme utlöser den ett larm och aktiverar alla anslutna Rökvakter som då också larmar. Då väcks de boende i huset av den sammankopplade Rökvakten i sovrummet när t.ex. Rökvakten i källaren känner av rök och / eller värme. min. 30 cm Minimiskydd Optimalt skydd Monteringsställen i lägenheten Gira Rökvakt Dual / VdS kan installeras i alla rum tack vare den nya Dual-teknologin även i kök och badrum. Fördelen: apparatens rökregistrering kan avaktiveras. Då undviks ett fellarm genom stigande rök. Rökvakter ska helst installeras framför resp. i sovrum så att de boende larmas vid eventuell brand. Gira Rökvakt Dual / VdS har en optimal avkänningsförmåga om den monteras i taket mitt i rummet. Om detta inte är möjligt bör den sitta minst 50 cm från väggen. En Rökvakt kan övervaka ett rum med maximalt 60 m² yta, upp till en rumshöjd på maximalt 6 m. Minimiskydd Optimalt skydd Speciella rumsgeometrier I L-formade rum eller hallar bör Rökvakterna installeras i skärningslinjerna. I stora L-formade rum anses varje del vara ett eget rum. max. 15 m max. 7,5 m max. 7,5 m max. 7,5 m max. 7,5 m max. 7,5 m Olämpliga monteringsställen För att undvika fellarm ska en Rökvakt inte monteras: - direkt på en metallyta - på mindre än 6 m avstånd från varmluftsutsläpp - på mindre än 50 cm avstånd från lysrörs- och lågenergilampor - på mindre än 1 m avstånd från luftkonditioneringar och ventilationsschakt eftersom luftströmmen skulle kunna förhindra att rök och / eller värme tar sig till givaren - i rum som är högre än 6 m - på mindre än 30 m avstånd från en takås - i rum med temperaturer under - 5 C resp. över + 55 C

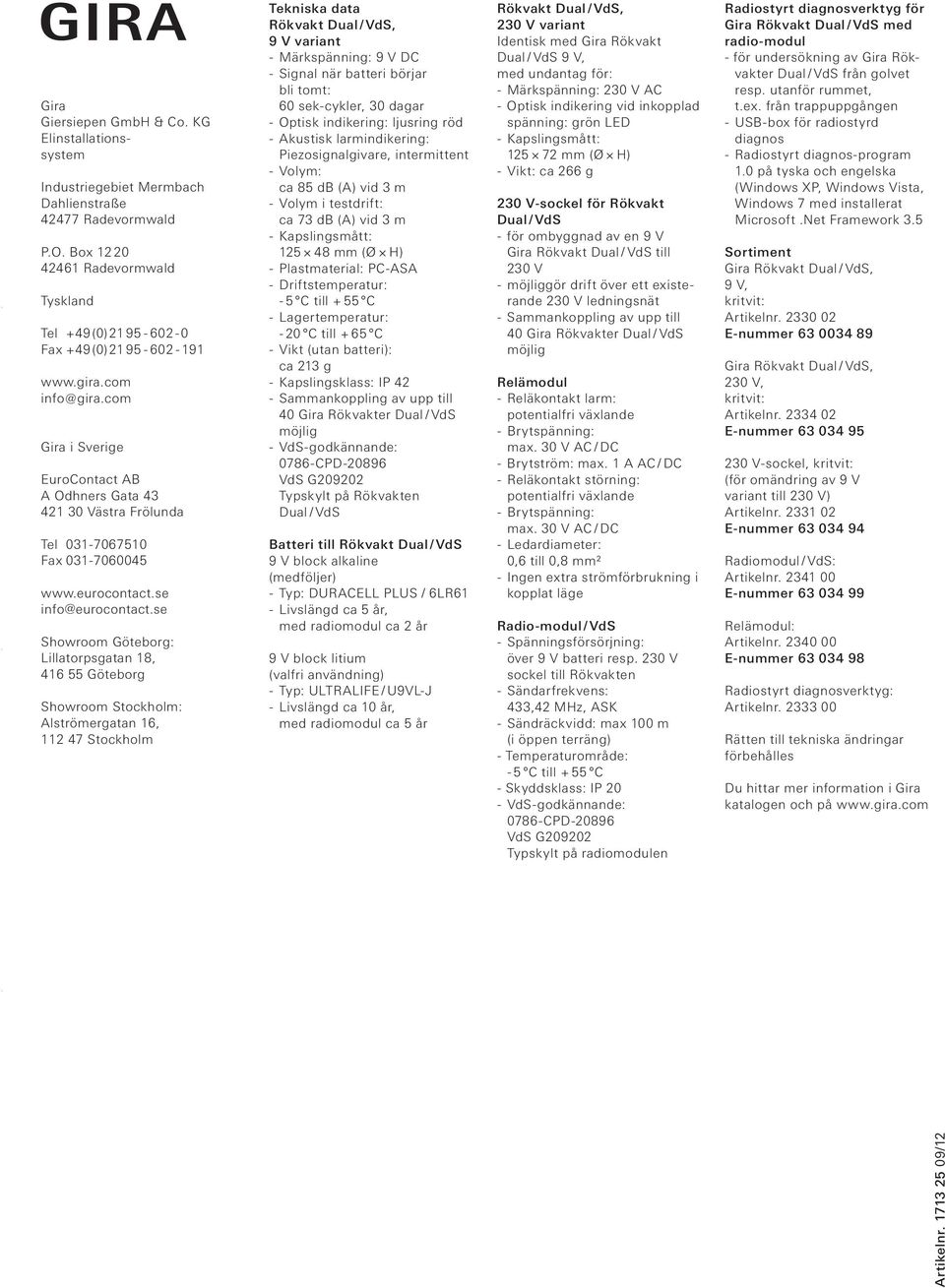

6 Gira Giersiepen GmbH & Co. KG Elinstallationssystem Industriegebiet Mermbach Dahlienstraße Radevormwald P.O. Box Radevormwald Tyskland Tel +49(0) Fax +49(0) Gira i Sverige EuroContact AB A Odhners Gata Västra Frölunda Tel Fax info@eurocontact.se Showroom Göteborg: Lillatorpsgatan 18, Göteborg Showroom Stockholm: Alströmergatan 16, Stockholm Tekniska data Rökvakt Dual / VdS, 9 V variant - Märkspänning: 9 V DC - Signal när batteri börjar bli tomt: 60 sek-cykler, 30 dagar - Optisk indikering: ljusring röd - Akustisk larmindikering: Piezosignalgivare, intermittent - Volym: ca 85 db (A) vid 3 m - Volym i testdrift: ca 73 db (A) vid 3 m - Kapslingsmått: mm (Ø H) - Plastmaterial: PC-ASA - Driftstemperatur: - 5 C till + 55 C - Lagertemperatur: - 20 C till + 65 C - Vikt (utan batteri): ca 213 g - Kapslingsklass: IP 42 - Sammankoppling av upp till 40 Gira Rökvakter Dual / VdS möjlig - VdS-godkännande: 0786-CPD VdS G Typskylt på Rökvakten D u a l / Vd S Batteri till Rökvakt Dual / VdS 9 V block alkaline (medföljer) - Typ: DURACELL PLUS / 6LR61 - Livslängd ca 5 år, med radiomodul ca 2 år 9 V block litium (valfri användning) - Typ: ULTRALIFE / U9VL-J - Livslängd ca 10 år, med radiomodul ca 5 år Rökvakt Dual / VdS, 230 V variant Identisk med Gira Rökvakt Dual / VdS 9 V, med undantag för: - Märkspänning: 230 V AC - Optisk indikering vid inkopplad spänning: grön LED - Kapslingsmått: mm (Ø H) - Vikt: ca 266 g 230 V-sockel för Rökvakt Dual / VdS - för ombyggnad av en 9 V Gira Rökvakt Dual / VdS till 230 V - möjliggör drift över ett existerande 230 V ledningsnät - Sammankoppling av upp till 40 Gira Rökvakter Dual / VdS möjlig Relämodul - Reläkontakt larm: potentialfri växlande - Brytspänning: max. 30 V AC / DC - Brytström: max. 1 A AC / DC - Reläkontakt störning: potentialfri växlande - Brytspänning: max. 30 V AC / DC - Ledardiameter: 0,6 till 0,8 mm² - Ingen extra strömförbrukning i kopplat läge Radio-modul / VdS - Spänningsförsörjning: över 9 V batteri resp. 230 V sockel till Rökvakten - Sändarfrekvens: 433,42 MHz, ASK - Sändräckvidd: max 100 m (i öppen terräng) - Temperaturområde: - 5 C till + 55 C - Skyddsklass: IP 20 - VdS-godkännande: 0786-CPD VdS G Typskylt på radiomodulen Radiostyrt diagnosverktyg för Gira Rökvakt Dual / VdS med radio-modul - för undersökning av Gira Rökvakter Dual / VdS från golvet resp. utanför rummet, t.ex. från trappuppgången - USB-box för radiostyrd diagnos - Radiostyrt diagnos-program 1.0 på tyska och engelska (Windows XP, Windows Vista, Windows 7 med installerat Microsoft.Net Framework 3.5 Sortiment 9 V, kritvit: Artikelnr E-nummer V, kritvit: Artikelnr E-nummer V-sockel, kritvit: (för omändring av 9 V variant till 230 V) Artikelnr E-nummer R a d i o m o d u l / Vd S: Artikelnr E-nummer Relämodul: Artikelnr E-nummer Radios tyrt diagnosverktyg: Artikelnr Rätten till tekniska ändringar förbehålles Du hittar mer information i Gira katalogen och på Artikelnr /12
