SYSTEM MANUAL R M S D D 1

Transkript

1 SYSTEM MANUAL R M S D D 1 RMS-DD1 SYS SE.docx (6)

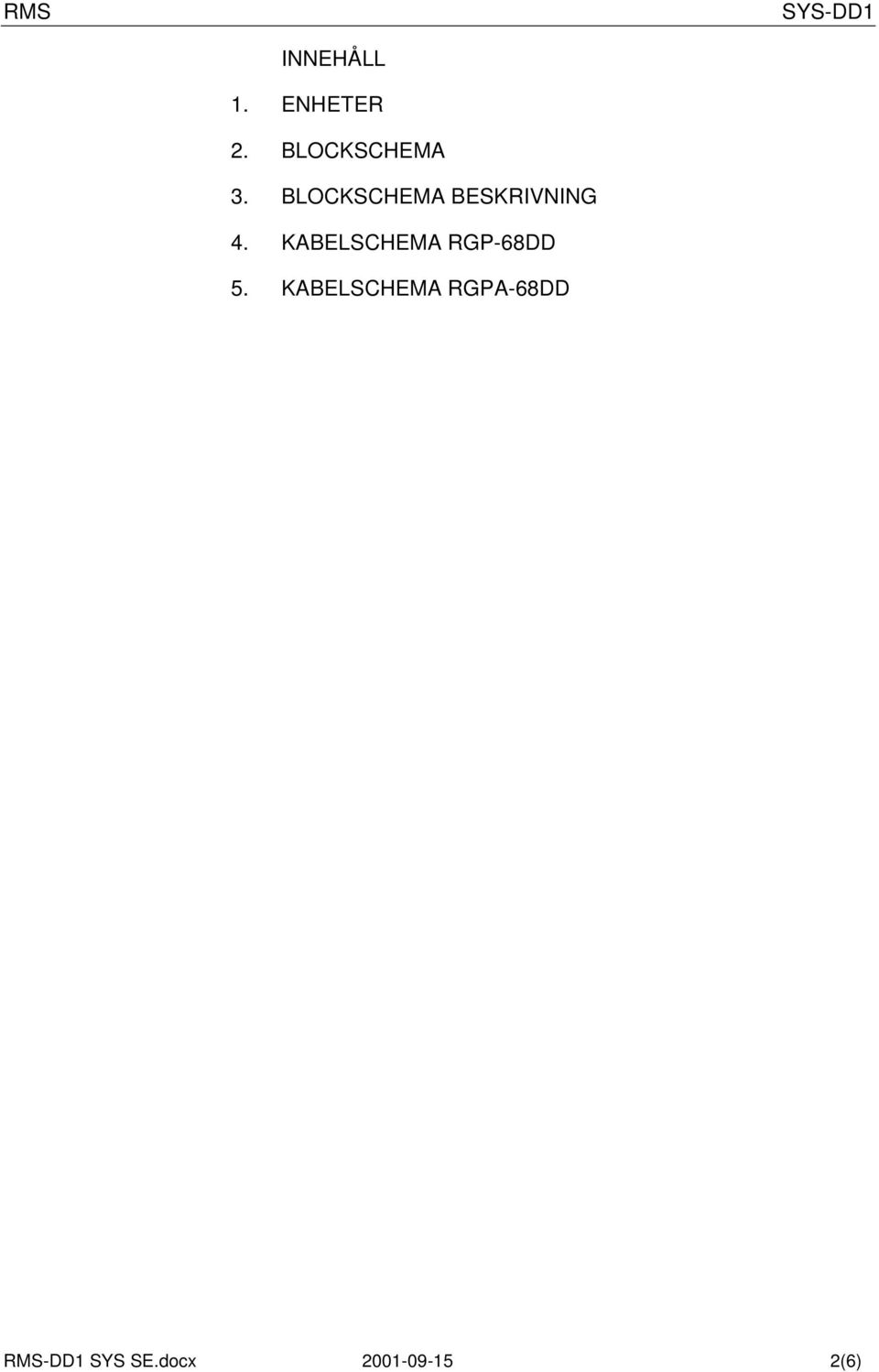

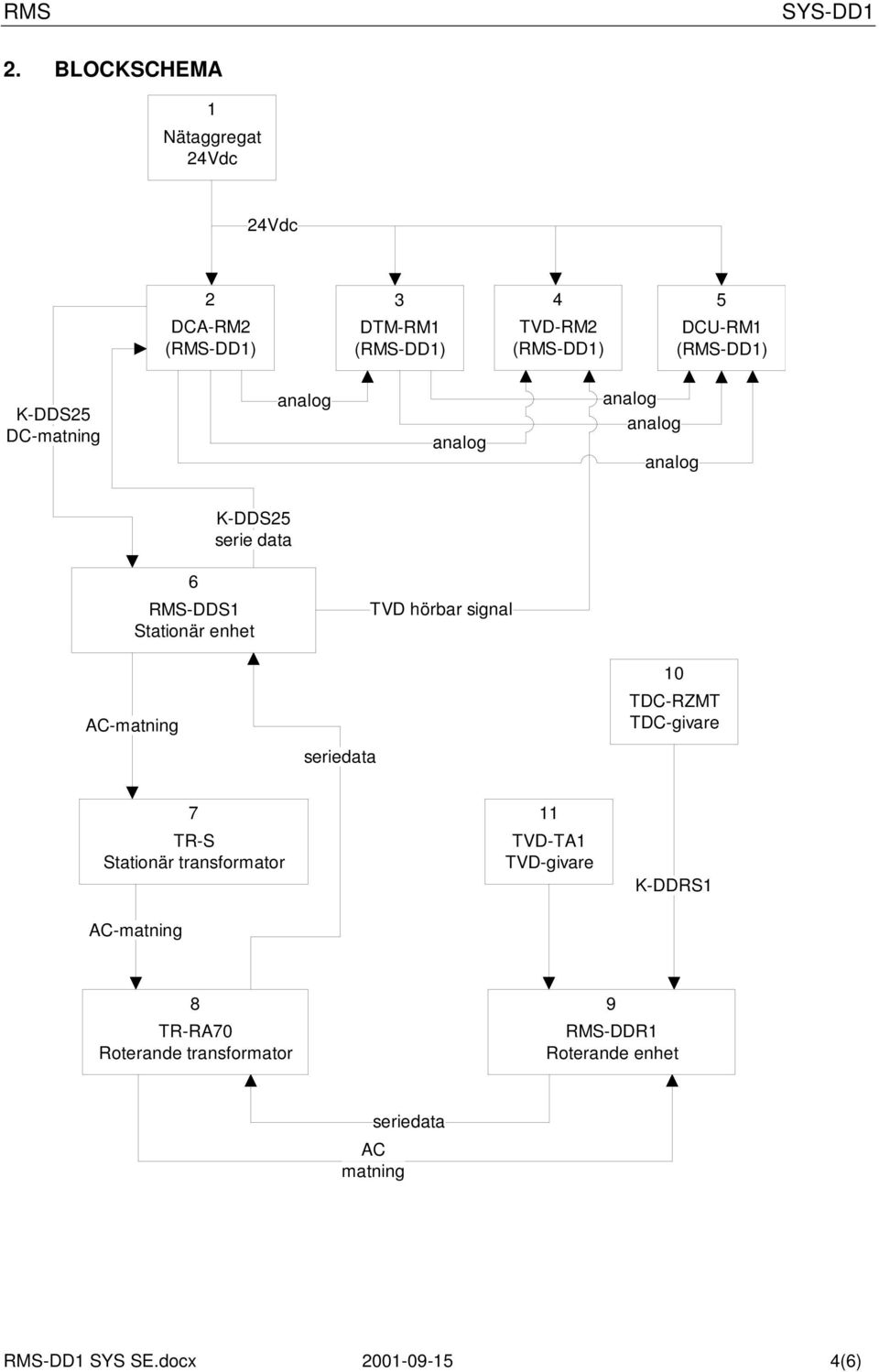

2 INNEHÅLL 1. ENHETER 2. BLOCKSCHEMA 3. BLOCKSCHEMA BESKRIVNING 4. KABELSCHEMA RGP-68DD 5. KABELSCHEMA RGPA-68DD RMS-DD1 SYS SE.docx (6)

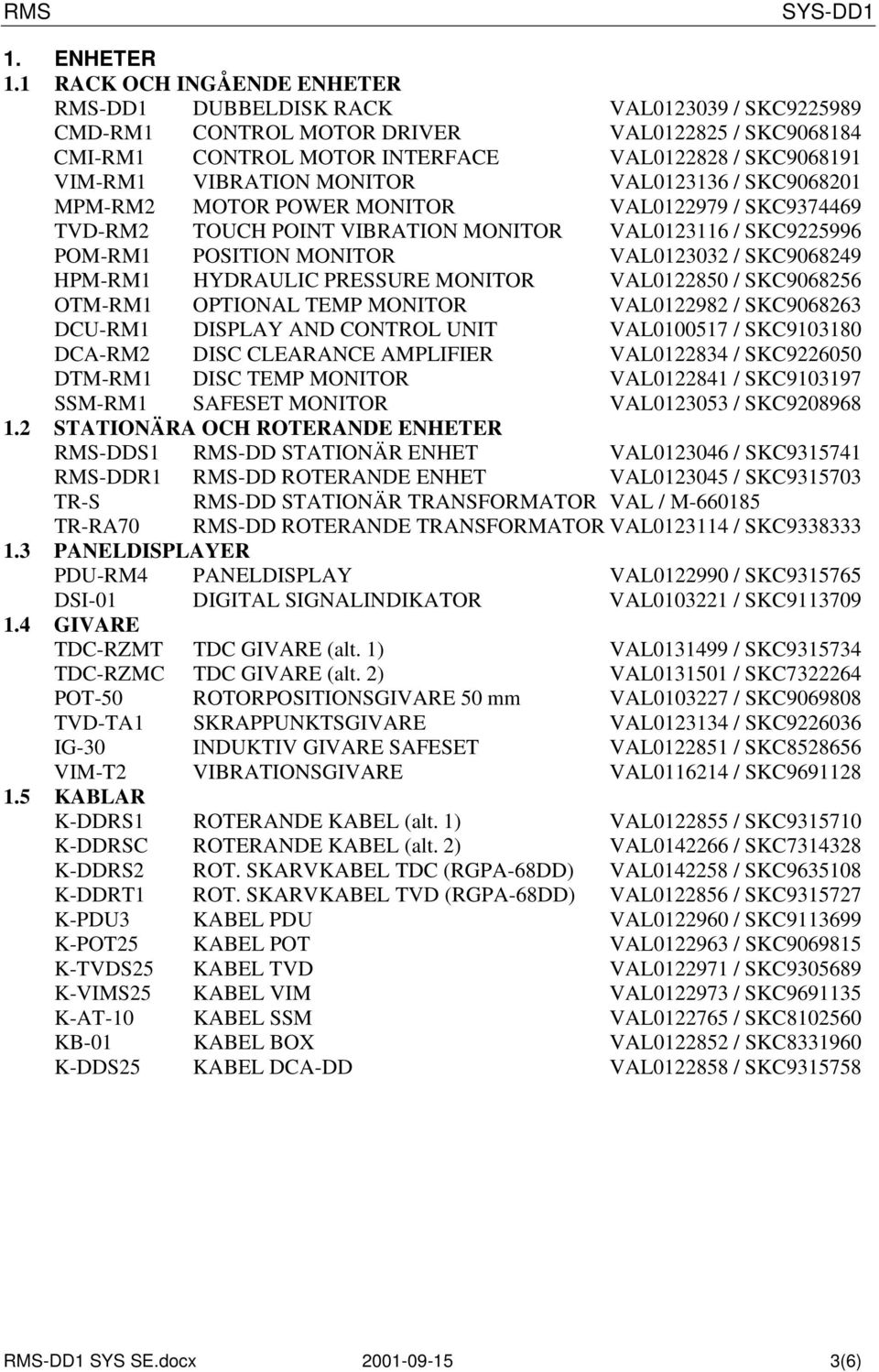

3 1. ENHETER 1.1 RACK OCH INGÅENDE ENHETER RMS-DD1 DUBBELDISK RACK VAL / SKC CMD-RM1 CONTROL MOTOR DRIVER VAL / SKC CMI-RM1 CONTROL MOTOR INTERFACE VAL / SKC VIM-RM1 VIBRATION MONITOR VAL / SKC MPM-RM2 MOTOR POWER MONITOR VAL / SKC TVD-RM2 TOUCH POINT VIBRATION MONITOR VAL / SKC POM-RM1 POSITION MONITOR VAL / SKC HPM-RM1 HYDRAULIC PRESSURE MONITOR VAL / SKC OTM-RM1 OPTIONAL TEMP MONITOR VAL / SKC DCU-RM1 DISPLAY AND CONTROL UNIT VAL / SKC DCA-RM2 DISC CLEARANCE AMPLIFIER VAL / SKC DTM-RM1 DISC TEMP MONITOR VAL / SKC SSM-RM1 SAFESET MONITOR VAL / SKC STATIONÄRA OCH ROTERANDE ENHETER RMS-DDS1 RMS-DD STATIONÄR ENHET VAL / SKC RMS-DDR1 RMS-DD ROTERANDE ENHET VAL / SKC TR-S RMS-DD STATIONÄR TRANSFORMATOR VAL / M TR-RA70 RMS-DD ROTERANDE TRANSFORMATOR VAL / SKC PANELDISPLAYER PDU-RM4 PANELDISPLAY VAL / SKC DSI-01 DIGITAL SIGNALINDIKATOR VAL / SKC GIVARE TDC-RZMT TDC GIVARE (alt. 1) VAL / SKC TDC-RZMC TDC GIVARE (alt. 2) VAL / SKC POT-50 ROTORPOSITIONSGIVARE 50 mm VAL / SKC TVD-TA1 SKRAPPUNKTSGIVARE VAL / SKC IG-30 INDUKTIV GIVARE SAFESET VAL / SKC VIM-T2 VIBRATIONSGIVARE VAL / SKC KABLAR K-DDRS1 ROTERANDE KABEL (alt. 1) VAL / SKC K-DDRSC ROTERANDE KABEL (alt. 2) VAL / SKC K-DDRS2 ROT. SKARVKABEL TDC (RGPA-68DD) VAL / SKC K-DDRT1 ROT. SKARVKABEL TVD (RGPA-68DD) VAL / SKC K-PDU3 KABEL PDU VAL / SKC K-POT25 KABEL POT VAL / SKC K-TVDS25 KABEL TVD VAL / SKC K-VIMS25 KABEL VIM VAL / SKC K-AT-10 KABEL SSM VAL / SKC KB-01 KABEL BOX VAL / SKC K-DDS25 KABEL DCA-DD VAL / SKC RMS-DD1 SYS SE.docx (6)

4 2. BLOCKSCHEMA 1 Nätaggregat 24Vdc 24Vdc 2 DCA-RM2 3 DTM-RM1 4 TVD-RM2 5 DCU-RM1 K-DDS25 DC-matning K-DDS25 serie data 6 RMS-DDS1 Stationär enhet TVD hörbar signal AC-matning seriedata 10 TDC-RZMT TDC-givare AC-matning 7 TR-S Stationär transformator 11 TVD-TA1 TVD-givare K-DDRS1 8 TR-RA70 Roterande transformator 9 RMS-DDR1 Roterande enhet seriedata AC matning RMS-DD1 SYS SE.docx (6)

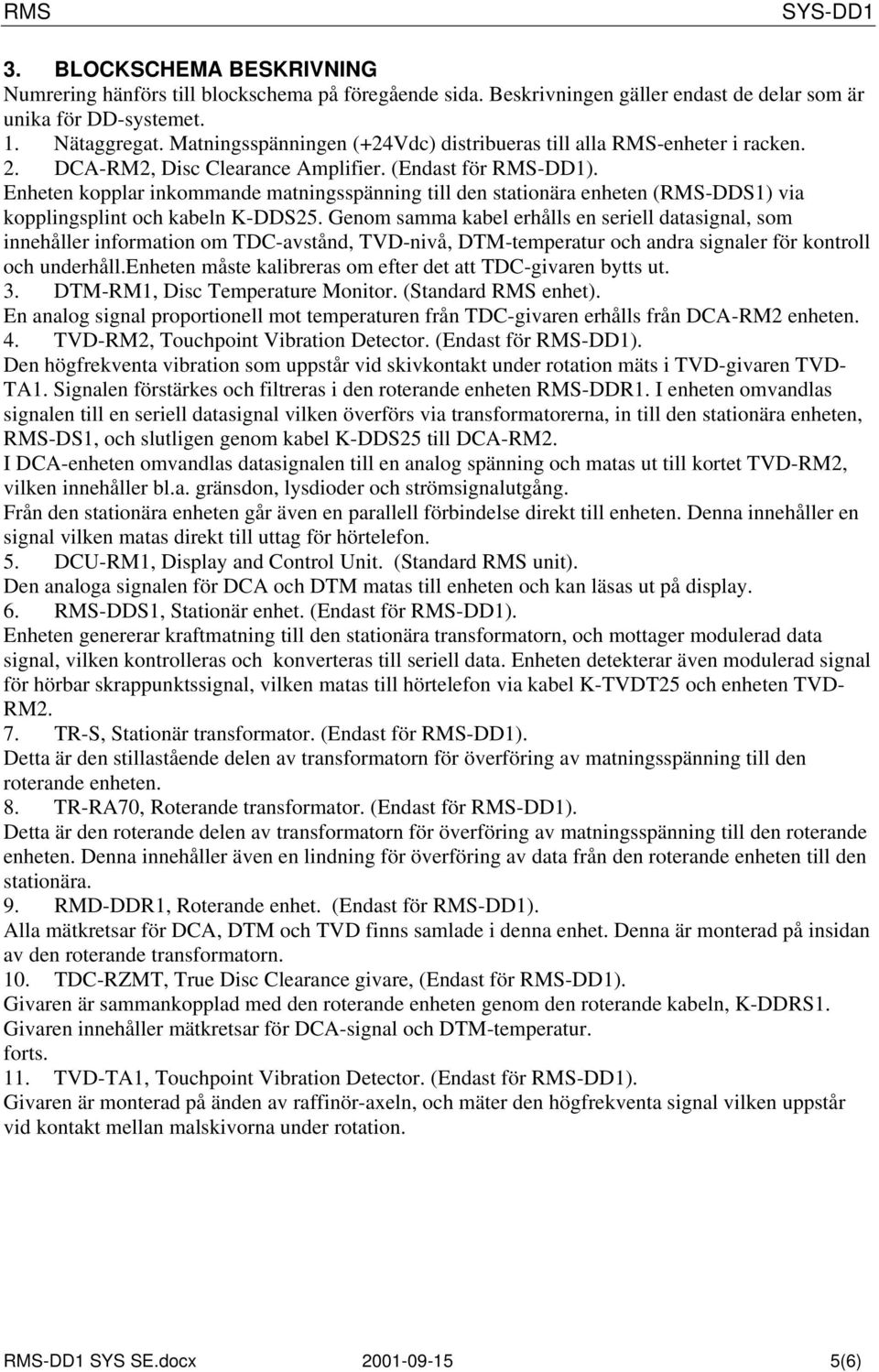

5 3. BLOCKSCHEMA BESKRIVNING Numrering hänförs till blockschema på föregående sida. Beskrivningen gäller endast de delar som är unika för DD-systemet. 1. Nätaggregat. Matningsspänningen (+24Vdc) distribueras till alla RMS-enheter i racken. 2. DCA-RM2, Disc Clearance Amplifier. (Endast för RMS-DD1). Enheten kopplar inkommande matningsspänning till den stationära enheten (RMS-DDS1) via kopplingsplint och kabeln K-DDS25. Genom samma kabel erhålls en seriell datasignal, som innehåller information om TDC-avstånd, TVD-nivå, DTM-temperatur och andra signaler för kontroll och underhåll.enheten måste kalibreras om efter det att TDC-givaren bytts ut. 3. DTM-RM1, Disc Temperature Monitor. (Standard RMS enhet). En signal proportionell mot temperaturen från TDC-givaren erhålls från DCA-RM2 enheten. 4. TVD-RM2, Touchpoint Vibration Detector. (Endast för RMS-DD1). Den högfrekventa vibration som uppstår vid skivkontakt under rotation mäts i TVD-givaren TVD- TA1. Signalen förstärkes och filtreras i den roterande enheten RMS-DDR1. I enheten omvandlas signalen till en seriell datasignal vilken överförs via transformatorerna, in till den stationära enheten, RMS-DS1, och slutligen genom kabel K-DDS25 till DCA-RM2. I DCA-enheten omvandlas datasignalen till en spänning och matas ut till kortet TVD-RM2, vilken innehåller bl.a. gränsdon, lysdioder och strömsignalutgång. Från den stationära enheten går även en parallell förbindelse direkt till enheten. Denna innehåller en signal vilken matas direkt till uttag för hörtelefon. 5. DCU-RM1, Display and Control Unit. (Standard RMS unit). Den a signalen för DCA och DTM matas till enheten och kan läsas ut på display. 6. RMS-DDS1, Stationär enhet. (Endast för RMS-DD1). Enheten genererar kraftmatning till den stationära transformatorn, och mottager modulerad data signal, vilken kontrolleras och konverteras till seriell data. Enheten detekterar även modulerad signal för hörbar skrappunktssignal, vilken matas till hörtelefon via kabel K-TVDT25 och enheten TVD- RM2. 7. TR-S, Stationär transformator. (Endast för RMS-DD1). Detta är den stillastående delen av transformatorn för överföring av matningsspänning till den roterande enheten. 8. TR-RA70, Roterande transformator. (Endast för RMS-DD1). Detta är den roterande delen av transformatorn för överföring av matningsspänning till den roterande enheten. Denna innehåller även en lindning för överföring av data från den roterande enheten till den stationära. 9. RMD-DDR1, Roterande enhet. (Endast för RMS-DD1). Alla mätkretsar för DCA, DTM och TVD finns samlade i denna enhet. Denna är monterad på insidan av den roterande transformatorn. 10. TDC-RZMT, True Disc Clearance givare, (Endast för RMS-DD1). Givaren är sammankopplad med den roterande enheten genom den roterande kabeln, K-DDRS1. Givaren innehåller mätkretsar för DCA-signal och DTM-temperatur. forts. 11. TVD-TA1, Touchpoint Vibration Detector. (Endast för RMS-DD1). Givaren är monterad på änden av raffinör-axeln, och mäter den högfrekventa signal vilken uppstår vid kontakt mellan malskivorna under rotation. RMS-DD1 SYS SE.docx (6)

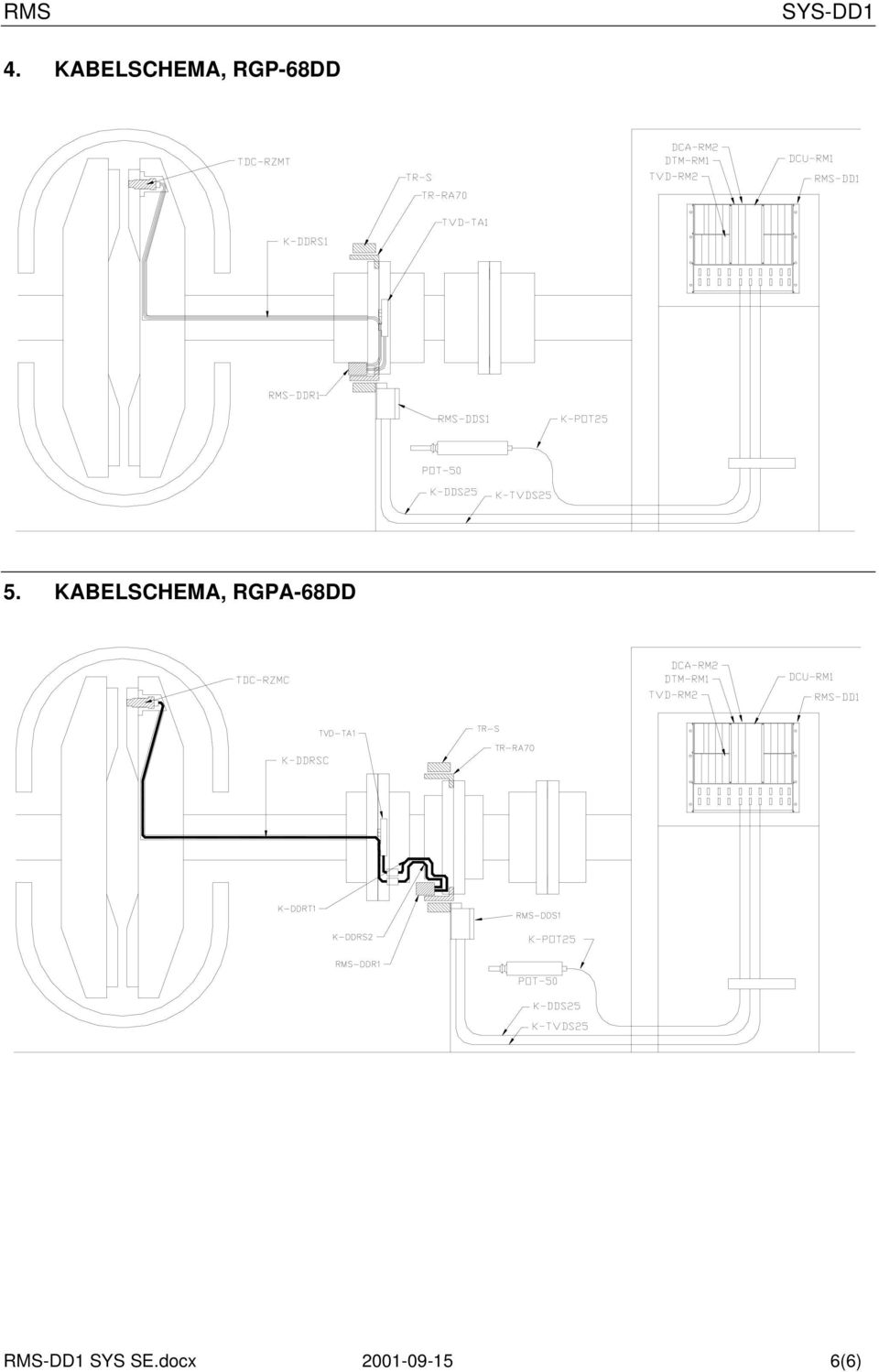

6 4. KABELSCHEMA, RGP-68DD 5. KABELSCHEMA, RGPA-68DD RMS-DD1 SYS SE.docx (6)
