AS4252C. Skrid med vibratorer och asfaltstöt

Transkript

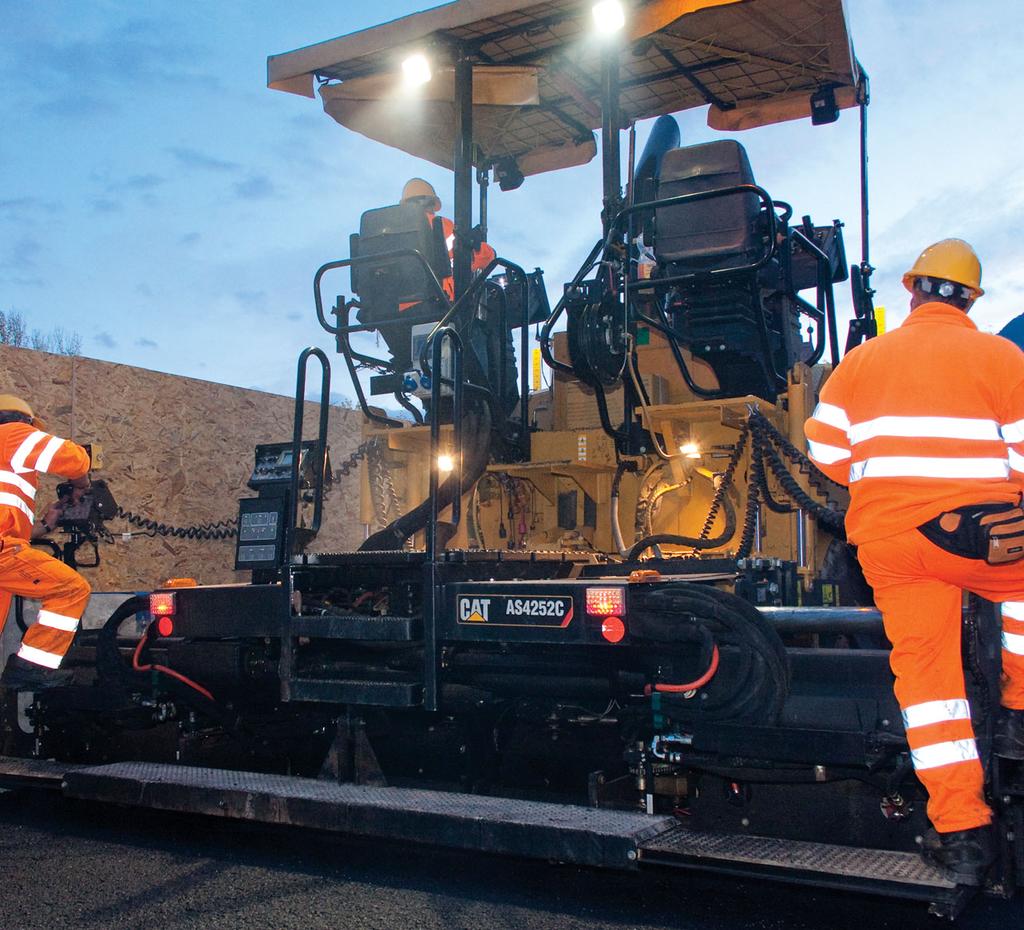

1 R AS4252C Skrid med vibratorer och asfaltstöt AS4252C skridvikt kg lb Beläggningsbredd Hydrauliskt utskjutbar 2,55 m - 5,0 m 8 fot 4 tum - 16 fot 4 tum Största bredd med bultmonterade förlängningar 2,55 m - 8,0 m 8 fot 4 tum - 26 fot 4 tum Bultmonterade förlängningars bredder 0,25 m 10 tum 0,75 m 30 tum

2 TOPPRESTANDA Toppresterande skridar kombinerar förarvänliga reglage, snabb justering och pålitlig skridplåtsuppvärmning för att ge släta beläggningsmattor av högsta kvalitet. Skriden AS4252C har asfaltstötar med variabel frekvens, vibrerande skridplåtar, förlängare som ger dubbel bredd, LCD-förardisplay och elvärme som ger höga prestanda för alla typer av blandade konstruktioner och arbetsplatser som landsvägar, motorvägar och flygplatser. SKRID MED HÖG DENSITET Asfaltstötar och vibrerande skridplåtar maximerar beläggningens densitet Konstruktion med dubbla förlängningar ger ett stort omfång för beläggningsbredd på 2,55 m - 8,0 m (8 fot 4 tum - 26 fot 4 tum) Värmeelement i asfaltstötar och uppvärmda ändportar som tillval optimerar flödet Ram med låg profil ger god sikt in i skruvkammaren Fällbara ändportar (tillval) minskar totalbredden och underlättar transport Asfaltstötarna med inställbar hastighet garanterar ett jämt flöde under skridplåtarna, samtidigt som vibratorsystemet ger extra kompaktering och optimerar beläggningskvaliteten. Förlängarna som ger dubbel bredd maximerar mångsidigheten på arbetsplatsen genom att erbjuda stor beläggningsbredd för att klara kraven vid maskinens arbetsuppgifter. En intuitiv LCD-display ger föraren information om skridplåtstemperatur, asfaltstötars hastighet, vibratorhastighet och skridens motviktstryck. Det lättanvända elektriska systemet för skriduppvärmning värmer snabbt plåtarna och asfaltstötarna till den perfekta arbetstemperaturen så att snabba starter möjliggörs. CANbus-elsystemet, färgkodade och numrerade elledningar, tätade och lödda anslutningar, samt O-ringstätade anslutningar garanterar topprestanda och långsiktig pålitlighet. INNEHÅLL Skridöversikt ,5 Högdensitetsfunktioner Körreglage Cat höjd- och lutningssystem.... 8,9 Elektrisk skridvärme Beläggningsbredd Specifikationer AVANCERAD SKRIDSTYRNING LCD-display håller föraren informerad Skridens kontrollpanel är ergonomiskt placerad och flyttas med förlängarna för att optimera förareffektiviteten Positiva återkopplingsomkopplare ger enkel justering föraren hittar enkelt omkopplarna samtidigt som han/hon övervakar den omgivande miljön Kontrollpanelens reglage har optimala avstånd så att föraren enkelt kan arbeta med arbetshandskar på Vred för blandningshöjd upprätthåller enkelt materialets höjd då beläggningsbredden varierar Standardeffektreglering för kronan förenklar inställning

3 LEDANDE TEKNIK LCD-display håller användarna informerade om skridplåtstemperaturer, asfaltstötar och vibratorinställningar CANbus-elsystem: mindre kablage, mer pålitligt, enklare diagnostik Integrerad Cat höjd- och lutningskontroll ger plug and play-funktion, mer exakt styrning och en grafisk display med alternativ för olika språk ENASTÅENDE FUNKTION OCH PÅLITLIGHET Den elektroniska styrmodulen (ECM) är kompatibel med Cat ET för att ge snabb och enkel diagnostik Robusta, positiva återkopplingsomkopplare som tål tuff användning Enkel komponentåtkomst förenklar rutinunderhåll Smart utformade hydraulledningar skyddade med kevlarnät Färgkodade elkablar underlättar felsökningsprocedur O-ringstätningar (ORFS) ger hållbarhet och förhindrar läckor SKRID MED SNABB ELUPPVÄRMNING Nytt högeffektivt uppvärmningssystem ger snabb uppvärmning och jämn fördelning för standardskriden och paketet för bred beläggning - vilket ger snabbare igångsättning av arbetet Användarvänlig pekskärmsteknik förenklar handhavandet Oberoende temperaturreglering, med temperaturgivare i alla skridsektioner, inklusive förlängningar Tre förinställda temperaturinställningar för varje skridsektion Möjlighet till manuellt åsidosättande Uppvärmda asfaltstötar garanterar jämt flöde under skriden Uppvärmda ändportar (tillval) minimerar ansamling och förbättrar blandningsflöde 3

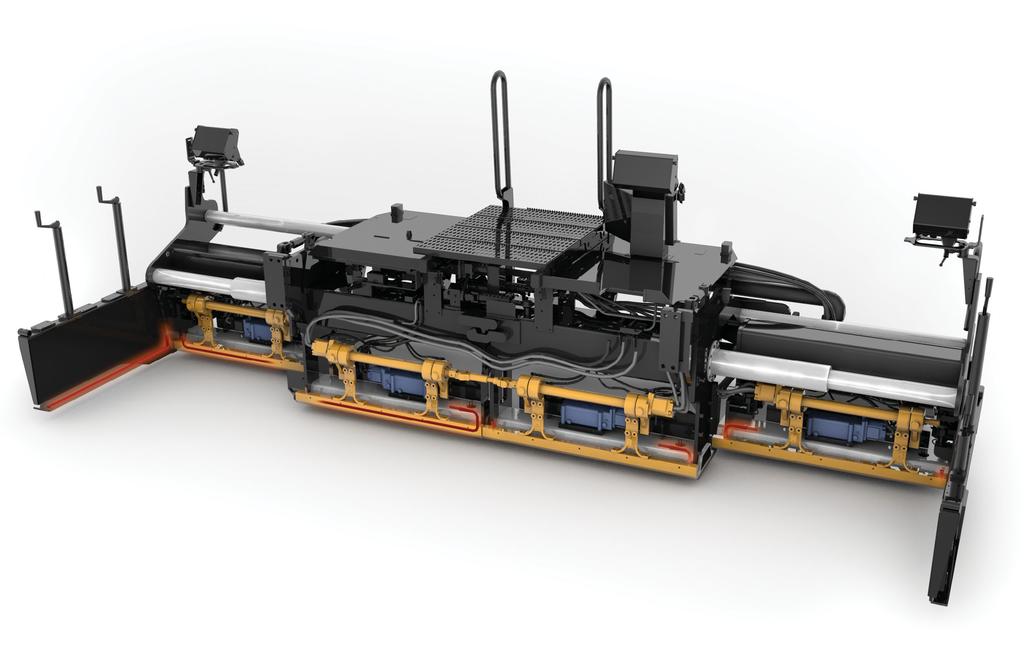

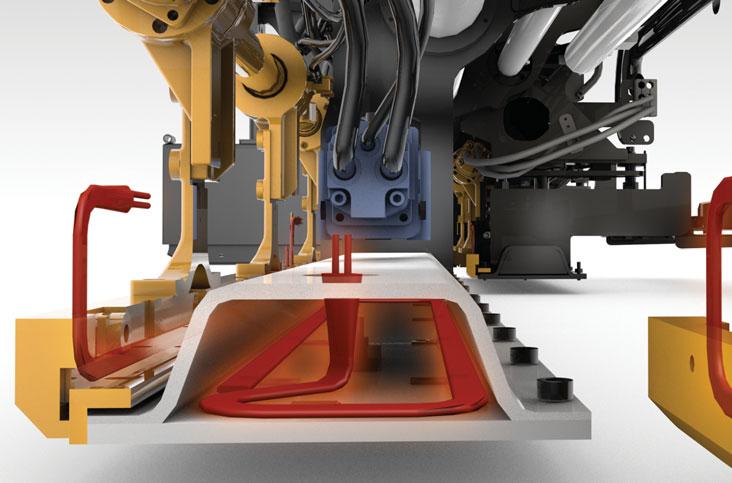

4 ASFALTSTÖTAR OCH VIBRERANDE SKRIDPLÅTAR MAXIMERAR DENSITETEN BAKOM SKRIDEN Fjäderbelastade ändportar 2. Uppvärmda ändportar (tillval) 3. Fällbara ändportar (tillval) 4. Skridens kontrollpanel 5. Excentrisk drivning av asfaltstötar 6. Värmeelement för asfaltstötar 7. CANbus elsystem 8. Standardeffektkrona 9. Färgkodade elkablar 10. Vibratordrivning (variabel hastighet) 11. Kontrollpanel för elvärme 12. LCD-förardisplay 13. Förlängare med dubbel bredd 14. Asfaltstöt 15. Slitplåt 16. Värmeelement för skridplåt 17. Huvudskridplåt i ett stycke 4

5

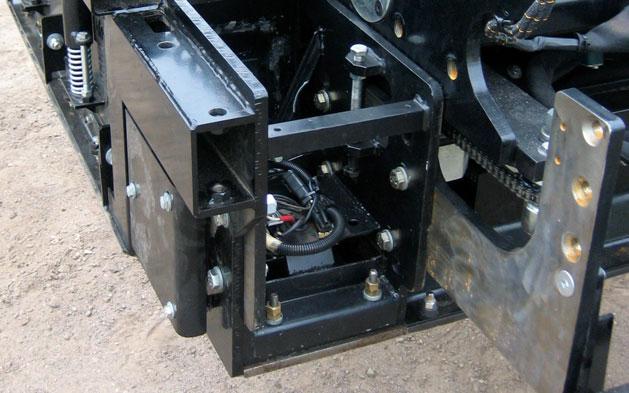

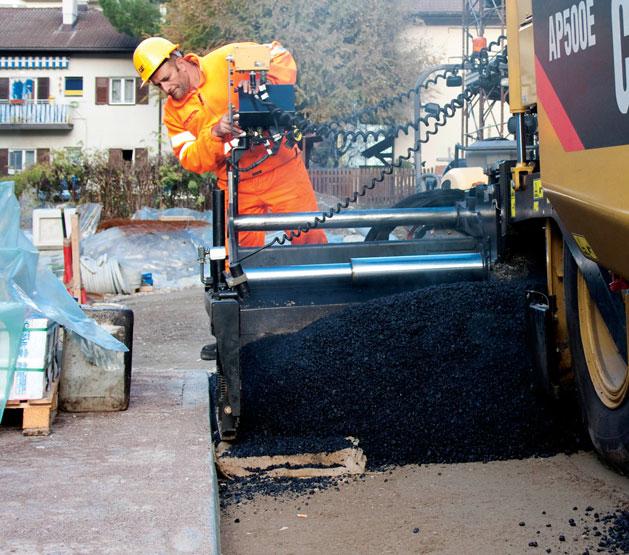

6 RESULTAT MED HÖG DENSITET MAXIMERAR DENSITETEN BAKOM SKRIDEN. SKRID MED HÖG DENSITET Balanserad vikt på kg (7 055 lb) Asfaltstötsystem med inställbar effekt upp till varv/min med en slaglängd på 4 mm (0,16 tum) Inställbar vibratoreffekt för skridplatta med effekt upp till vibrationer per minut 330 mm (13 tum) bred huvudskridplåt i ett stycke 13 mm (0,5 tum) tjock skridplåt Eluppvärmda skridplåtar och asfaltstötar ger jämn värmefördelning Kraftig krona i standardutförande ger enkel inställning De bultmonterade förlängningarna är försedda med snabbkopplade fästen som ger enkel installation Fällbart bakre gångbord med låsfunktion minimerar transportlängden och möjliggör positionering nära kantstenar och hinder FJÄDERBELASTADE ÄNDPORTAR Fjäderbelastad konstruktion ger en nedåtriktad kraft som håller kvar beläggningsmaterialet och följer ytprofilen så att jämna skarvar bildas Uppvärmda ändportar (tillval) minimerar ansamling och förbättrar blandningsflöde Fällbara ändportar (tillval) minskar totalbredden och underlättar transport Utbytbara slitplåtar säkerställer konsekventa prestanda FÖRLÄNGARE MED DUBBEL BREDD Dubbel bredd med hydraulmanövrerade förlängare ger en standardbeläggningsbredd på upp till 5,0 m (16 tum 4 fot) och största bredd på 8,0 m (26 tum 4 fot) Förlängare med snabbt gensvar optimerar prestanda runt hinder och avfarter Styv ram förhindrar vridning och ger utmärkt beläggningskvalitet 64 Bultmonterade förlängningar

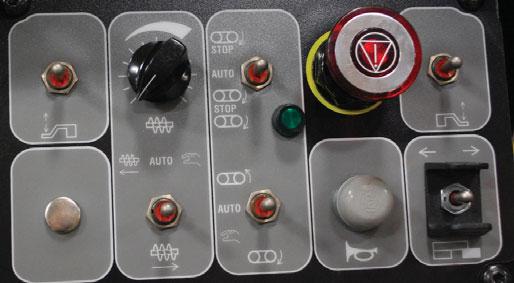

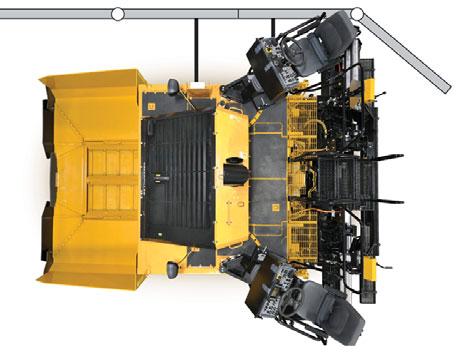

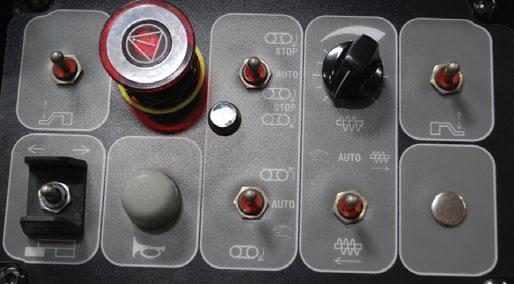

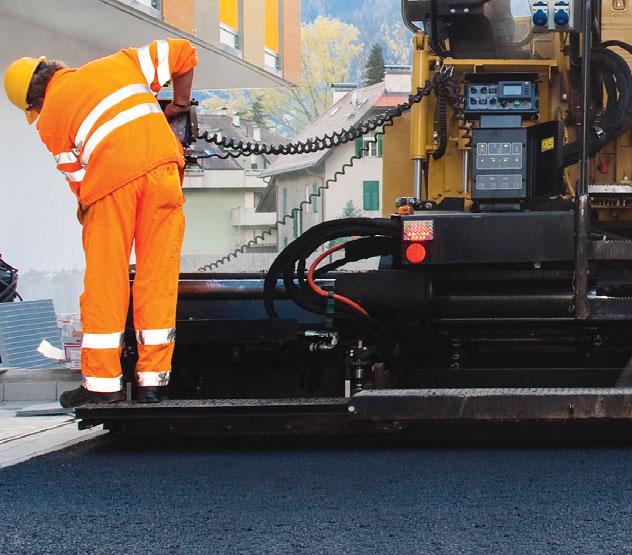

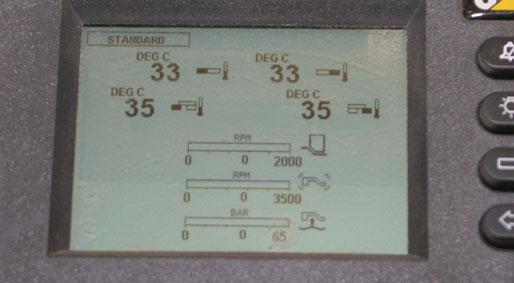

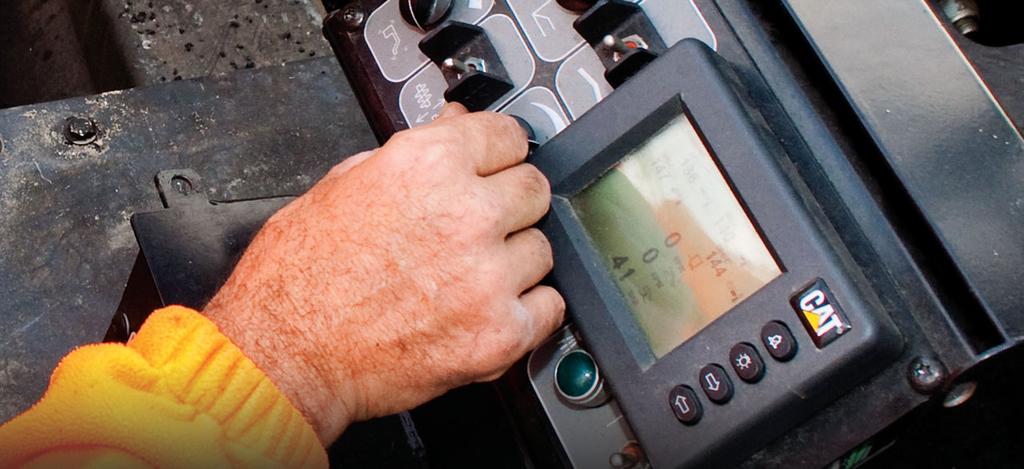

7 ENKEL MANÖVRERING AUTOMATISERING ÖKAR EFFEKTIVITETEN. TAVANCERAD SKRIDSTYRNING Skridens kontrollpanel optimerar produktiviteten och är ergonomiskt placerad för att ge komfort hela dagen Skridmotvikt förhindrar sammanpressning och ger bättre beläggningskvalitet Integrerat ultraljudsgivarkablage säkerställer prestanda Fjärrkontroller för förlängare med dragpunktsjustering, breddinställning och blandningshöjd Vred för blandningshöjden ger exakt styrning och bibehåller materialets höjd vid beläggning med varierande bredd och djup Standardeffektreglering för kronan med ett intervall på +5 % till -3 % ADVISOR-DISPLAY FÖR SKRID Finns med flera språk Ger föraren information om följande: Temperatur i alla skridsektioner Asfaltstötarnas hastighet Vibratorhastighet Motviktstryck SKRIDENS KONTROLLPANEL Monterade på respektive förlängare för att ge effektivt handhavande Svängningsfunktion ger smidig överblick från flera olika positioner Höjdjustering för dragpunkt Manuell åsidosättning för matarskruv Manuell åsidosättning för transportör Vred för blandningshöjd Reversibla transportörer Höjdjustering av förlängare Nödstoppbrytare Signalhorn 7

8 CATS HÖJD- OCH LUTNINGSSYSTEM FABRIKSINTEGRERING, ENKLARE ATT ANVÄNDA, MER EXAKT. Cats höjd- och lutningssystem är ett fabriksintegrerat styrningssystem som bidrar till att undvika ytojämnheter och styra beläggningstjockleken, vilket ger ökad produktivitet, lägre driftskostnader och högre lönsamhet. Systemet har fullständiga Caterpillar-funktioner, som garanterar att styrsystemet och läggaren är inställda för att optimera prestanda och möta arbetsplatsens krav. Cats återförsäljare har utomordentliga kunskaper om höjdoch lutningssystemet, precis som om hanteringen av läggare och skrid, så att du har en enda källa till hjälp för alla beläggningsbehov. 8

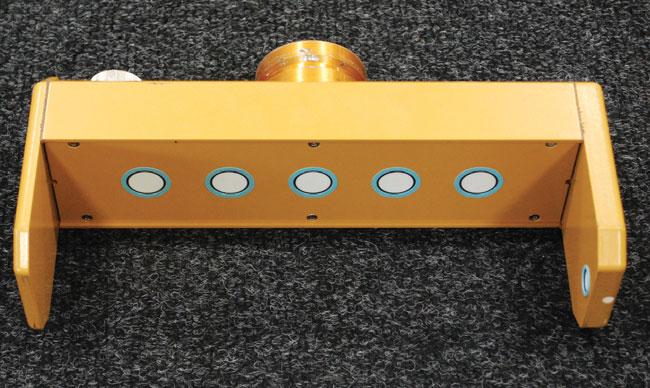

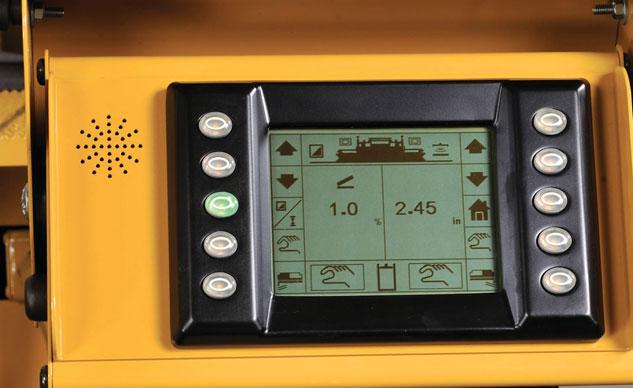

9 Temperaturgivare 2. Inkapslad ultraljudsgivare HÖJD- OCH LUTNINGSSYSTEMETS FUNKTIONER EN ELLER TVÅ DISPLAYER ENKEL ÖVERBLICK Var och en av LCD-displayerna kan styra en eller båda sidorna av skriden Textbaserade menyer på flera språk Försett med reglage för ljusstyrka och kontrast som gör dem lättavlästa i olika ljusförhållanden ROBUST INKAPSLING Svängningsfunktion ger god sikt från olika positioner Kraftig konstruktion ger skydd över natten UTJÄMNINGSBALK MED ULTRALJUDSGIVARE Försedd med upp till tre givare, vid beläggning av doserade vägar kan den främre och bakre givaren stängas av för att ge bättre styrning av beläggningstjocklek Beräknar genomsnitt av avvikelser och justerar dragpunkten till 1/3 för korrekt genomsnitt. Obs! Vid användning av två höjdgivare justeras dragpunkten till 1/2 av den totala avvikelsen. Givarhöjden kan justeras individuellt Enkel förflyttning till nästa startpunkt utan demontering. ULTRALJUDSHÖJDGIVARE Ultraljudsgivarna har fem keramiska omvandlare i varje givare, två avläsningar ignoreras, genomsnittet av övriga tre används 457 mm (18 tum) optimal höjd Inbyggd temperaturgivare övervakar temperaturvariationer: inkapslad, pålitlig KONTAKTHÖJDGIVARE Två konstruktioner: skida med markkontakt, stavtyp för snörlinjer Effektiv vid trottoarkanter och fogar Beräkning av genomsnitt LUTNINGSGIVARE Omfång på ±10 grader (17,6 %) Praktisk på doserade vägar Ignorerade S1 S2 S3 Körriktning S1+S2+S3 3 = dragpunktförflyttning (faktiskt genomsnitt) 9

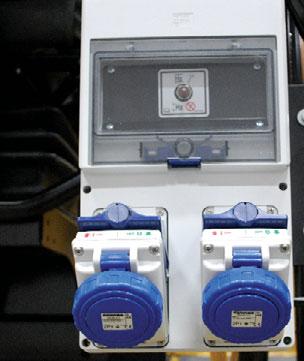

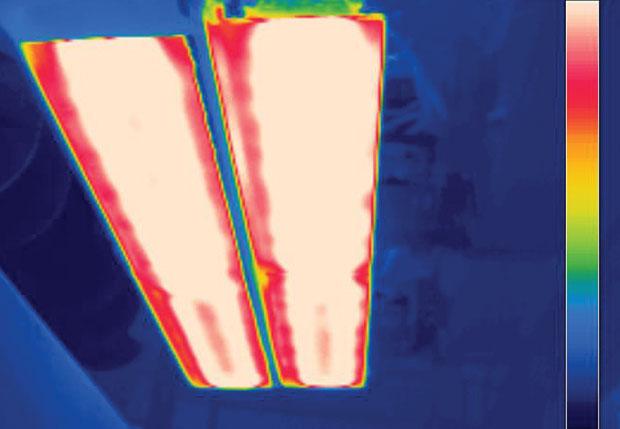

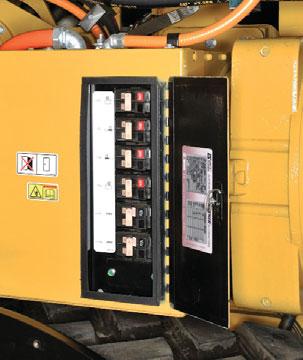

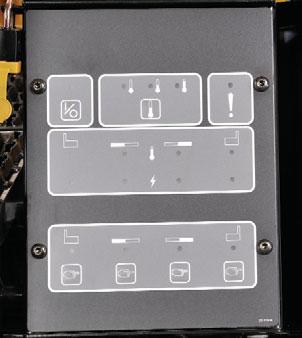

10 AVANCERAD ELEKTRISK SKRIDVÄRME PEKSKÄRMSTEKNIK MED FLERZONS VÄRMEELEMENT OCH JÄMN VÄRMEFÖRDELNING. ELVÄRMNINGSFUNKTIONER Nytt högeffektivt system ger snabb uppvärmning och jämn fördelning över skridplåtens hela yta Paket för bred beläggning också försedda med högeffektiva system, vilket ger snabb igångsättning av arbetet Temperaturgivare i alla skridsektioner, inklusive förlängare Tre förinställda temperaturinställningar för varje skridsektion garanterar jämn värmefördelning Manuell justering ger möjlighet att åsidosätta Pekskärmsteknik och indikatorlampor skapar en användarvänlig förarmiljö Värmeelement med platta stänger är pålitliga Diagnostikinformation i hytten ger föraren möjlighet att kontrollera felindikationer TRAKTORMONTERAD GENERATOR Skyddas av GFCI-kretsbrytare Snabb uppvärmning på låg tomgång Manuell återställning av brytare 25 kw generator - tillhandahåller 25 kw vid 60 Hz och motorvarvtal varv/min eller högre - förser den elektriska skriden och tillbehörsströmpanelen med ström - används till standardutföranden av belysningspaket 35 kw generator - ger 35 kw vid motorvarvtalet varv/min eller högre - förser den elektriska skriden och de två tillbehörsströmpanelerna med ström - används till stora belysningspaket och bred skrid med asfaltstötar TILLBEHÖRSEFFEKT 7 kw tillgänglig effekt Möjliggör användning av HID-belysning (high intensity discharge lighting) och effektkrävande verktyg Panelen går att få med två 240 V-uttag eller sex, 120 V-uttag och ett 240 V-uttag Jämn värmefördelning 2. Kontrollpanel för elvärme 3. Värmeelement 4. Generator 5. Tillbehörspanel 4 5

11 BELÄGGNINGSBREDDER FÖRLÄNGNINGAR MAXIMERAR MÅNGSIDIGHET AS4252C SKRIDFÖRLÄNGARE Bultmonterade förlängningar finns med längderna 0,25 m (10 tum ) och 0,75 m (30 tum). Hydraulkopplingar med snabbfäste underlättar montering. 0,25 m (10 tum) förlängare med eluppvärmning och asfaltstötar 0,75 m (30 tum) förlängare med eluppvärmning, asfaltstötar och vibrering * Största beläggningsbredd med användning av AP500E är 7,0 m (23 fot). 2,55 m (8 fot 4 tum) 5,0 m (16 fot 4 tum) 5,5 m (18 fot) 6,5 m (21 fot 4 tum) 7,0 m (23 fot) 8,0 m (26 fot 4 tum) AS4252C SKRIDSPECIFIKATIONER G A B C E D F Mått A Bredd utan ändportar (indragna) Bredd med alternativet fällbara ändportar Bredd med ändportar (indragna) B Hydrauliskt utskjutbar bredd C Huvudskridplåts bredd Skridplåtsförlängares bredd Skridplåts tjocklek D Längd utan ändportar (fram- till bakkant) E Längd med ändportar (fram- till bakkant) F Gångbords bredd G Höjd mm (100 tum) mm (100 tum) mm (107 tum) 5,0 m (16 fot 4 tum) 330 mm (13 tum) 330 mm (13 tum) 13 mm (0,51 tum) mm (69 tum) mm (91 tum) 330 mm (13 tum) mm (76 tum) Vikter Skrid kg (7 055 lb) 250 mm (10 tum) förlängare 70 kg (154 lb) 750 mm (30 tum) förlängare 300 kg (661 lb) Skridinställningar Kronomfång +5 % till -3 % Höjdindikeringssteg 6,4 mm (0,25 tum) Sluttning (horisontell) +4 % till -4 % Vibratorhastighet vibrationer per minut Asfaltstöts hastighet varv/min Asfaltstöts slaglängd 4 mm (0,16 tum) Skriduppvärmning elektrisk 11

12 AS4252C SKRID MED VIBRATORER OCH ASFALTSTÖT Fullständig information om Cats produkter, återförsäljarservice och branschlösningar finns på vår webbplats QWHQ1504 (6/11) (Översättning: ) 2011 Caterpillar Inc. Alla rättigheter förbehålles Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta Cat-återförsäljaren beträffande tillgängliga alternativ. R CAT, CATERPILLAR, ACERT, deras respektive logotyper och "Caterpillar Yellow", såväl som företagets och produkternas identitet som används i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan samtycke.
