1 LUFTBEHANDLINGSAGGREGAT EXIT S 20 (Topp-05) Flöde: Reglerbart mellan l/s Mars 2002 EXIT S 30 (Topp-10) Flöde: Reglerbart mellan l/s Ny automatic - Flexcontrol S 30 S 20 1

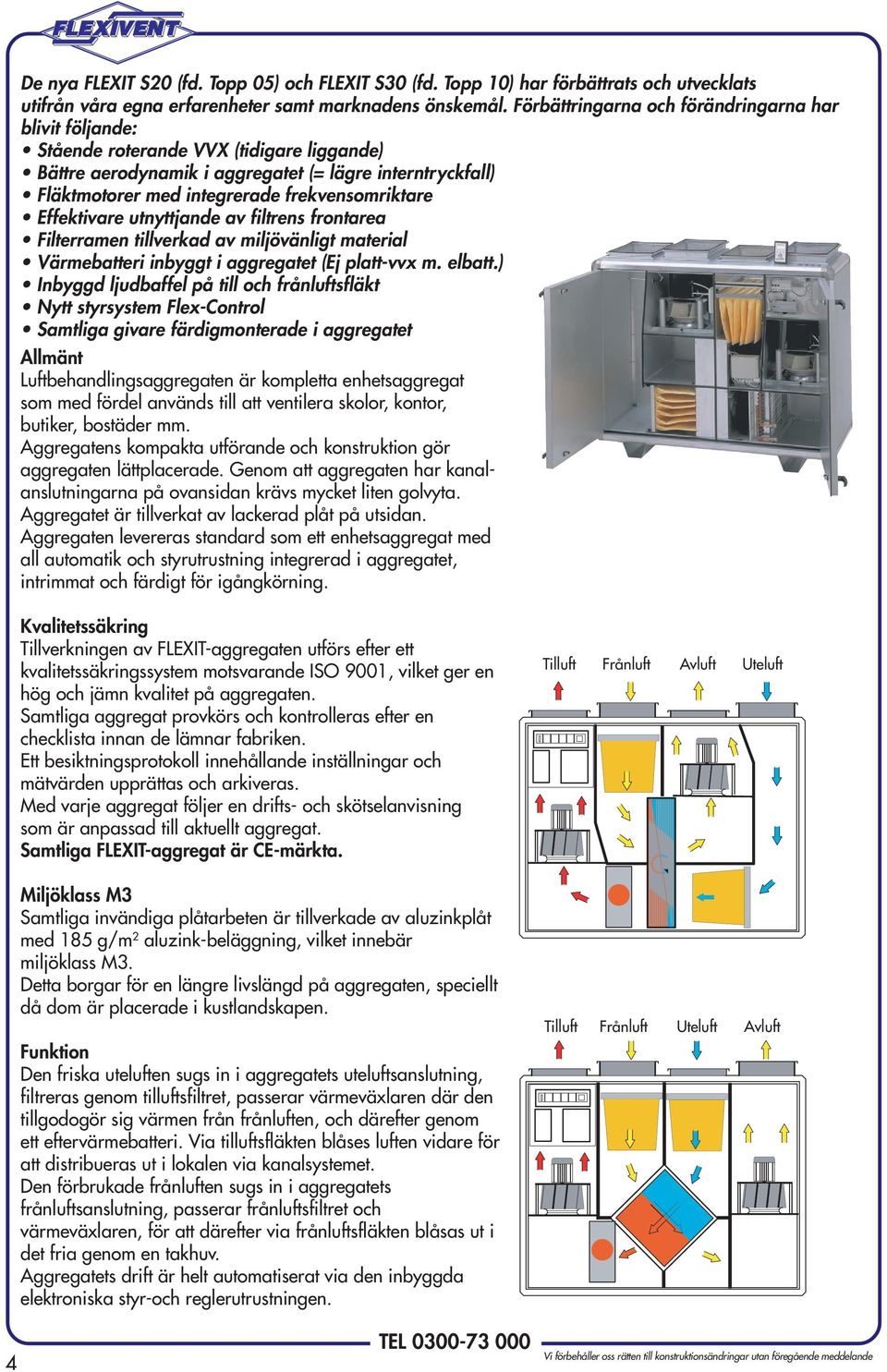

2 Nya beteckningar: Både gamla trotjänare och nya fräscha produkter kommer framöver att få nya beteckningar. Under en övergångsperiod kommer vi i nya dokument att ange både den gamla och den nya beteckningen. Nedan finner ni de vanligaste aggregaten med de nya beteckningarna. Flexit S3 (VGS 300) Flexit S4 (VGS 400) Flexit S7 (VGS 700) Kompletta aggregat för väggmontage med inbyggd automatik färdigt för drift. Samtliga aggregat med plattvärmeväxlare och el-batteri. Disp. tryck till kanal, Pa Flexit S Flexit S4 Flexit S l/s Flexit L4 (VGL 400) Flexit L7 (VGL 700) Flexit L12 (VGL 1200) Luftbehandlingsaggregat med plattvärmeväxlare,inbyggd automatik samt el eller vattenbatteri. Aggregaten finns endast i ett utförande men är utrustade med luckor på båda sidor för service. Disp. tryck till kanal, Pa Flexit L7 Flexit L4 Flexit L l/s Flexit L20 (VGL 2000) Flexit L30 (VGL 3000) Kompletta enhetsaggregat med inbyggd styrutrustning, värmebatteri, plattvärmeväxlare. Aggregaten finns endast i ett anslutningsutförande men är utrustade med luckor på båda sidor för service. Disponibelt tryck till kanal, Pa Flexit L Flexit L l/s Flexit S9 (Topp-02) Flexit S12 (Topp-03) Flexit S20 (Topp-05) Flexit S30 (Topp-10) Kompletta enhetsaggregat med inbyggd styrutrustning, värmebatteri, roterande eller plattvärmeväxlare. S 20 Disponibelt tryck till kanal, Pa Flexit S9 Flexit S Flexit S30 Flexit S l/s 2

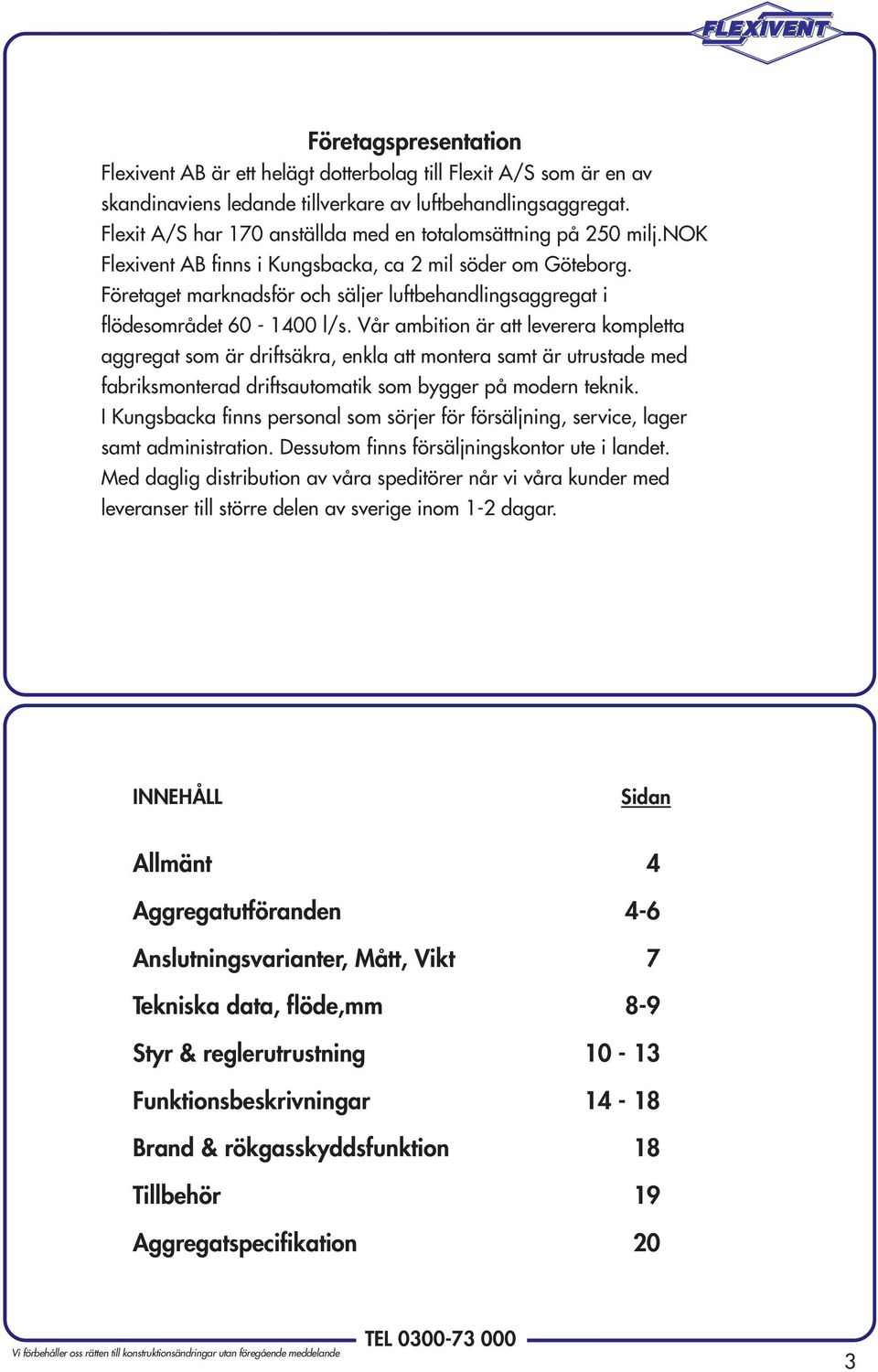

3 Företagspresentation Flexivent AB är ett helägt dotterbolag till Flexit A/S som är en av skandinaviens ledande tillverkare av luftbehandlingsaggregat. Flexit A/S har 170 anställda med en totalomsättning på 250 milj.nok Flexivent AB finns i Kungsbacka, ca 2 mil söder om Göteborg. Företaget marknadsför och säljer luftbehandlingsaggregat i flödesområdet l/s. Vår ambition är att leverera kompletta aggregat som är driftsäkra, enkla att montera samt är utrustade med fabriksmonterad driftsautomatik som bygger på modern teknik. I Kungsbacka finns personal som sörjer för försäljning, service, lager samt administration. Dessutom finns försäljningskontor ute i landet. Med daglig distribution av våra speditörer når vi våra kunder med leveranser till större delen av sverige inom 1-2 dagar. INNEHÅLL Sidan Allmänt 4 Aggregatutföranden 4-6 Anslutningsvarianter, Mått, Vikt 7 Tekniska data, flöde,mm 8-9 Styr & reglerutrustning Funktionsbeskrivningar Brand & rökgasskyddsfunktion 18 Tillbehör 19 Aggregatspecifikation 20 3

4 De nya EXIT S20 (fd. Topp 05) och EXIT S30 (fd. Topp 10) har förbättrats och utvecklats utifrån våra egna erfarenheter samt marknadens önskemål. Förbättringarna och förändringarna har blivit följande: Stående roterande (tidigare liggande) Bättre aerodynamik i aggregatet (= lägre interntryckfall) Fläktmotorer med integrerade frekvensomriktare Effektivare utnyttjande av filtrens frontarea Filterramen tillverkad av miljövänligt material Värmebatteri inbyggt i aggregatet (Ej platt-vvx m. elbatt.) Inbyggd ljudbaffel på till och frånluftsfläkt Nytt styrsystem Samtliga givare färdigmonterade i aggregatet Allmänt Luftbehandlingsaggregaten är kompletta enhetsaggregat som med fördel används till att ventilera skolor, kontor, butiker, bostäder mm. Aggregatens kompakta utförande och konstruktion gör aggregaten lättplacerade. Genom att aggregaten har kanalanslutningarna på ovansidan krävs mycket liten golvyta. Aggregatet är tillverkat av lackerad plåt på utsidan. Aggregaten levereras standard som ett enhetsaggregat med all automatik och styrutrustning integrerad i aggregatet, intrimmat och färdigt för igångkörning. Kvalitetssäkring Tillverkningen av EXIT-aggregaten utförs efter ett kvalitetssäkringssystem motsvarande ISO 9001, vilket ger en hög och jämn kvalitet på aggregaten. Samtliga aggregat provkörs och kontrolleras efter en checklista innan de lämnar fabriken. Ett besiktningsprotokoll innehållande inställningar och mätvärden upprättas och arkiveras. Med varje aggregat följer en drifts- och skötselanvisning som är anpassad till aktuellt aggregat. Samtliga EXIT-aggregat är CE-märkta. Miljöklass M3 Samtliga invändiga plåtarbeten är tillverkade av aluzinkplåt med 185 g/m 2 aluzink-beläggning, vilket innebär miljöklass M3. Detta borgar för en längre livslängd på aggregaten, speciellt då dom är placerade i kustlandskapen. Funktion Den friska uteluften sugs in i aggregatets uteluftsanslutning, filtreras genom tilluftsfiltret, passerar värmeväxlaren där den tillgodogör sig värmen från frånluften, och därefter genom ett eftervärmebatteri. Via tilluftsfläkten blåses luften vidare för att distribueras ut i lokalen via kanalsystemet. Den förbrukade frånluften sugs in i aggregatets frånluftsanslutning, passerar frånluftsfiltret och värmeväxlaren, för att därefter via frånluftsfläkten blåsas ut i det fria genom en takhuv. Aggregatets drift är helt automatiserat via den inbyggda elektroniska styr-och reglerutrustningen. Tilluft Frånluft Avluft Uteluft Tilluft Frånluft Uteluft Avluft 4

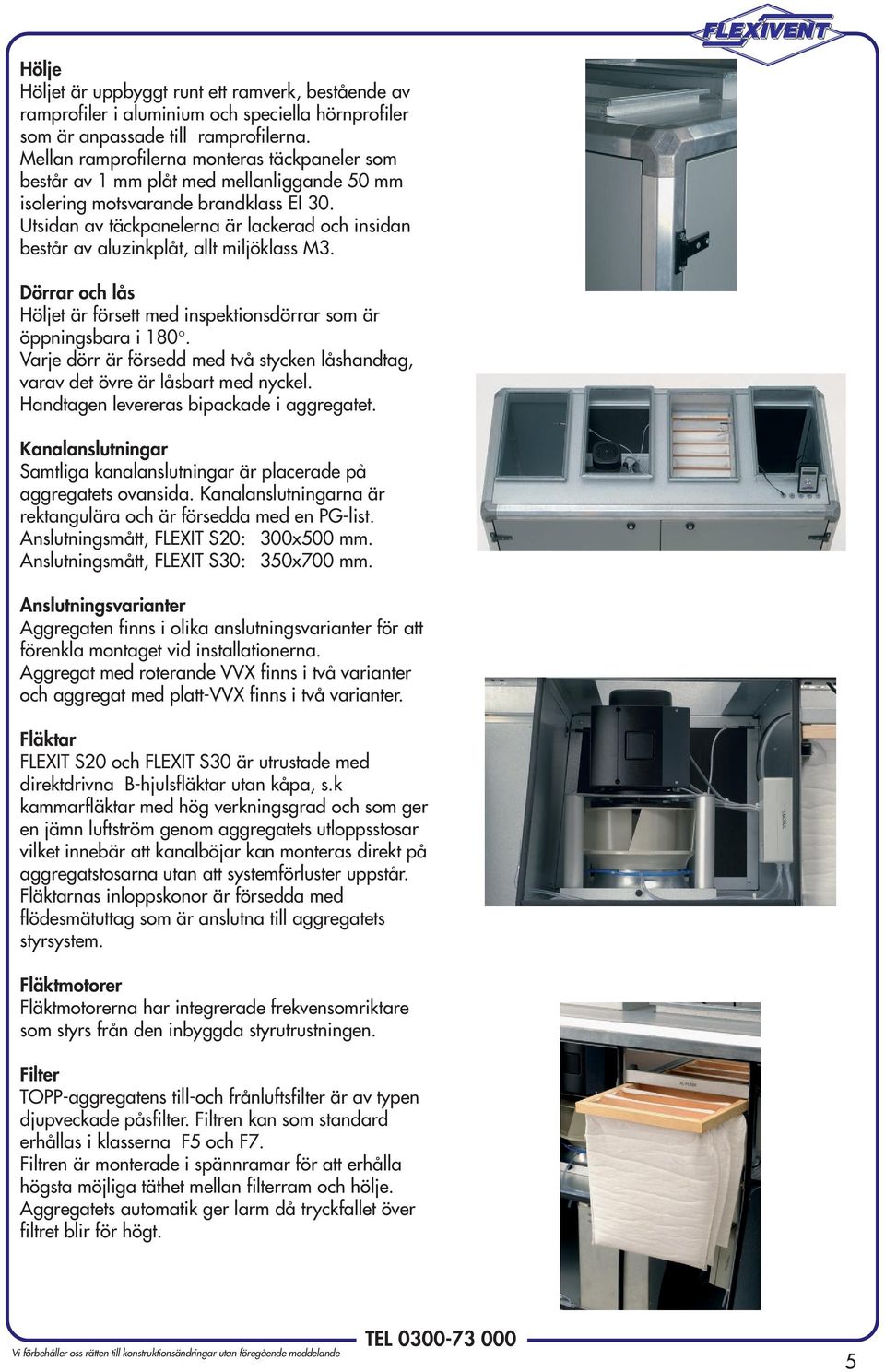

5 Hölje Höljet är uppbyggt runt ett ramverk, bestående av ramprofiler i aluminium och speciella hörnprofiler som är anpassade till ramprofilerna. Mellan ramprofilerna monteras täckpaneler som består av 1 mm plåt med mellanliggande 50 mm isolering motsvarande brandklass EI 30. Utsidan av täckpanelerna är lackerad och insidan består av aluzinkplåt, allt miljöklass M3. Dörrar och lås Höljet är försett med inspektionsdörrar som är öppningsbara i 180. Varje dörr är försedd med två stycken låshandtag, varav det övre är låsbart med nyckel. Handtagen levereras bipackade i aggregatet. Kanalanslutningar Samtliga kanalanslutningar är placerade på aggregatets ovansida. Kanalanslutningarna är rektangulära och är försedda med en PG-list. Anslutningsmått, EXIT S20: 300x500 mm. Anslutningsmått, EXIT S30: 350x700 mm. Anslutningsvarianter Aggregaten finns i olika anslutningsvarianter för att förenkla montaget vid installationerna. Aggregat med roterande finns i två varianter och aggregat med platt- finns i två varianter. Fläktar EXIT S20 och EXIT S30 är utrustade med direktdrivna B-hjulsfläktar utan kåpa, s.k kammarfläktar med hög verkningsgrad och som ger en jämn luftström genom aggregatets utloppsstosar vilket innebär att kanalböjar kan monteras direkt på aggregatstosarna utan att systemförluster uppstår. Fläktarnas inloppskonor är försedda med flödesmätuttag som är anslutna till aggregatets styrsystem. Fläktmotorer Fläktmotorerna har integrerade frekvensomriktare som styrs från den inbyggda styrutrustningen. Filter TOPP-aggregatens till-och frånluftsfilter är av typen djupveckade påsfilter. Filtren kan som standard erhållas i klasserna F5 och F7. Filtren är monterade i spännramar för att erhålla högsta möjliga täthet mellan filterram och hölje. Aggregatets automatik ger larm då tryckfallet över filtret blir för högt. 5

6 Roterande värmeväxlare Den roterande värmeväxlaren är en icke-hygroskopisk aluminiumrotor som är monterad på en kullagrad axel i en stabil plåtkonstruktion av 1,5 mm aluzinkplåt. Hela kassetten kan på ett enkelt sätt demonteras ur aggregatet för service och rengöring. Rotorn som drivs av en el-motor är steglöst varvtalsreglerad och drivs i sekvens med den inställda temperaturregleringen. Plattvärmeväxlare Plattvärmeväxlarna är tillverkade av aluminiumramar med mellanliggande aluminiumlameller. Värmeväxlaren är försedd med ett integrerat bypasspjäll för effektreglering och avfrostning. Temperaturverkningsgraden ligger på % beroende på flöde och luftförhållande. Värmebatterier I aggregaten är ett eftervärmebatteri med el eller vatten som värmekälla monterat. Elbatterierna är färdigkopplade och styrs i sekvens av det integrerade styrsystemet. Till vattenbatterierna följer en 3-vägsventil samt ventilstyrdon som monteras på plats. En färdigkopplad temperaturgivare för frysskyddsfunktionen följer med aggregatet. Denna givare skall monteras på vattenbatteriets returledning innan aggregatet startas. El-batteri El-batteriet är tillverkat av galvaniserad plåt och är försett med inbyggt överhettningsskydd för manuell återställning och ett med automatisk återställning. Standard effekter på el-batterierna: EXIT S20: 5,0 9,0 12,0 kw EXIT S30: 8,0 12,0 17,0 kw Vid behov av högre el-effekt ersätts det inmonterade batteriet av ett externt värmebatteri för kanalmontage. Vid aggregat med platt- skall batteriet kanalmonteras. Vattenbatteri Batteriets hölje är tillverkat av varmförzinkad stålplåt. Batteriinsatsen består av rör och röranslutningar i koppar, samt flänsar av aluminium. Batterierna kan erhållas i 2 eller 3-raders utförande. Som standard levereras rotoraggregat med 2-raders och aggregat med platt- med 3-raders batteri. Effekter: De erhållna värmeeffekterna är beroende av vattentemperatur, vattenföde,samt luftflöde. För att erhålla rätt dimension på batteriet gör vi databeräkningar med utgångspunkt från Era önskemål. 6 Kylbatteri Kylbatteriet monteras i kanal. Då kylbatteri skall användas måste tilluftsgivaren flyttas ut från aggregatet och placeras efter kylbatteriet. För att erhålla rätt dimension på batteriet gör vi databeräkningar med utgångspunkt från Era önskemål.

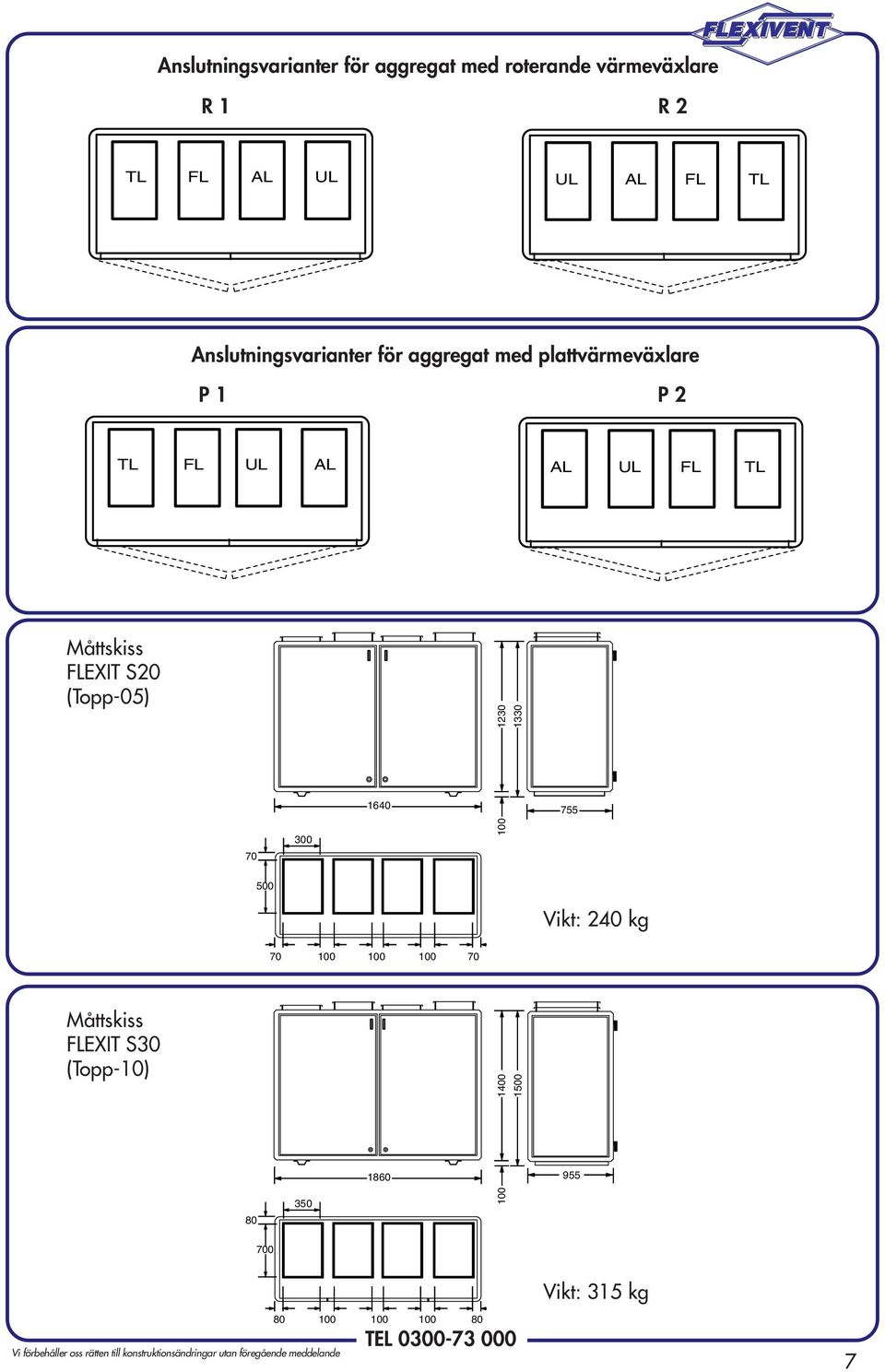

7 Anslutningsvarianter för aggregat med roterande värmeväxlare R 1 R 2 Anslutningsvarianter för aggregat med plattvärmeväxlare P 1 P 2 Måttskiss EXIT S20 (Topp-05) Vikt: 240 kg Måttskiss EXIT S30 (Topp-10) Vikt: 315 kg

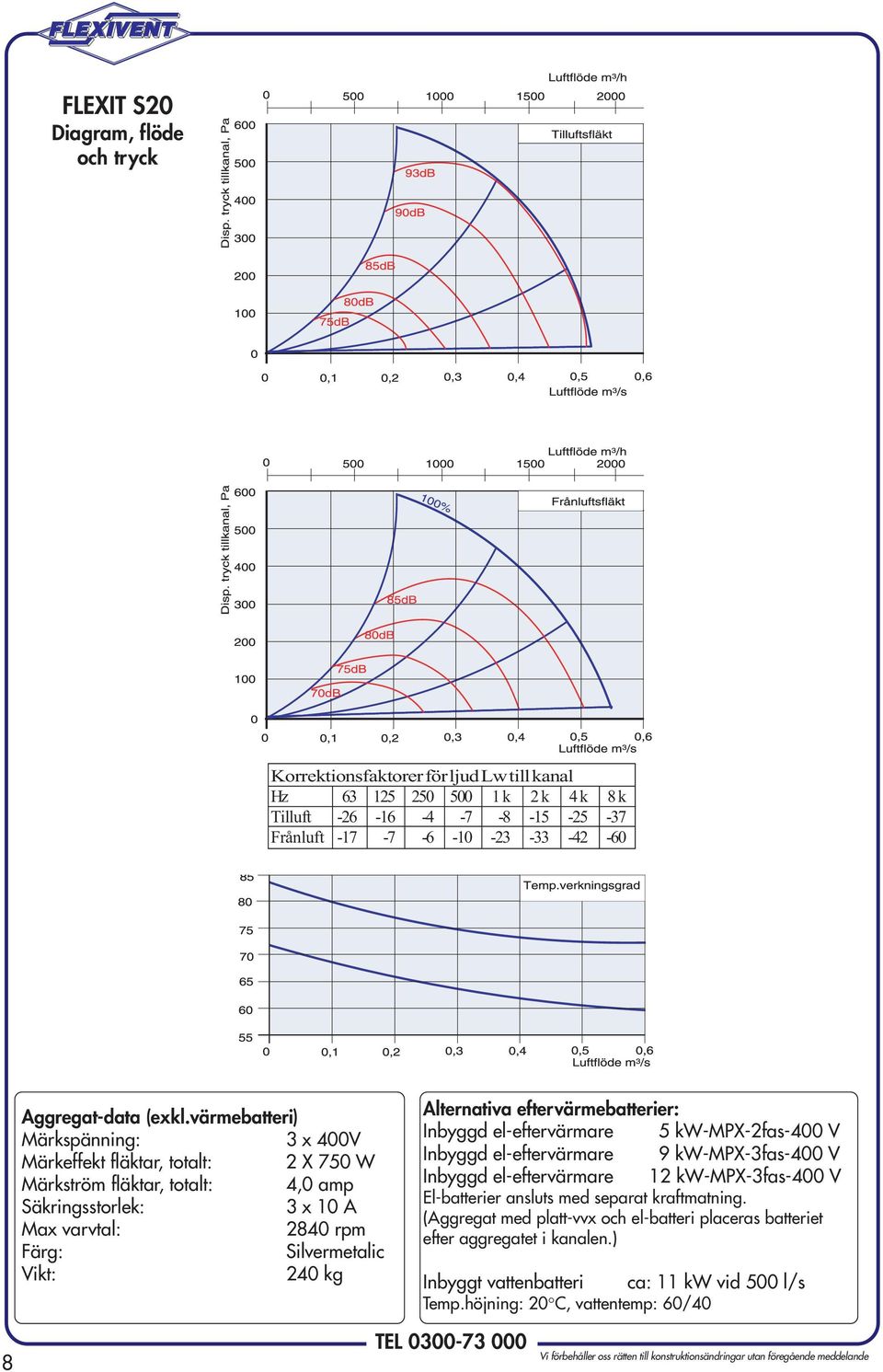

8 EXIT S20 Diagram, flöde och tryck Korrektionsfaktorer för ljud Lw till kanal Hz k 2 k 4 k 8 k Tilluft Frånluft Aggregat-data (exkl.värmebatteri) Märkspänning: 3 x 400V Märkeffekt fläktar, totalt: 2 X 750 W Märkström fläktar, totalt: 4,0 amp Säkringsstorlek: 3 x 10 A Max varvtal: 2840 rpm Färg: Silvermetalic Vikt: 240 kg Alternativa eftervärmebatterier: Inbyggd el-eftervärmare 5 kw-mpx-2fas-400 V Inbyggd el-eftervärmare 9 kw-mpx-3fas-400 V Inbyggd el-eftervärmare 12 kw-mpx-3fas-400 V El-batterier ansluts med separat kraftmatning. (Aggregat med platt-vvx och el-batteri placeras batteriet efter aggregatet i kanalen.) Inbyggt vattenbatteri ca: 11 kw vid 500 l/s Temp.höjning: 20 C, vattentemp: 60/40 8

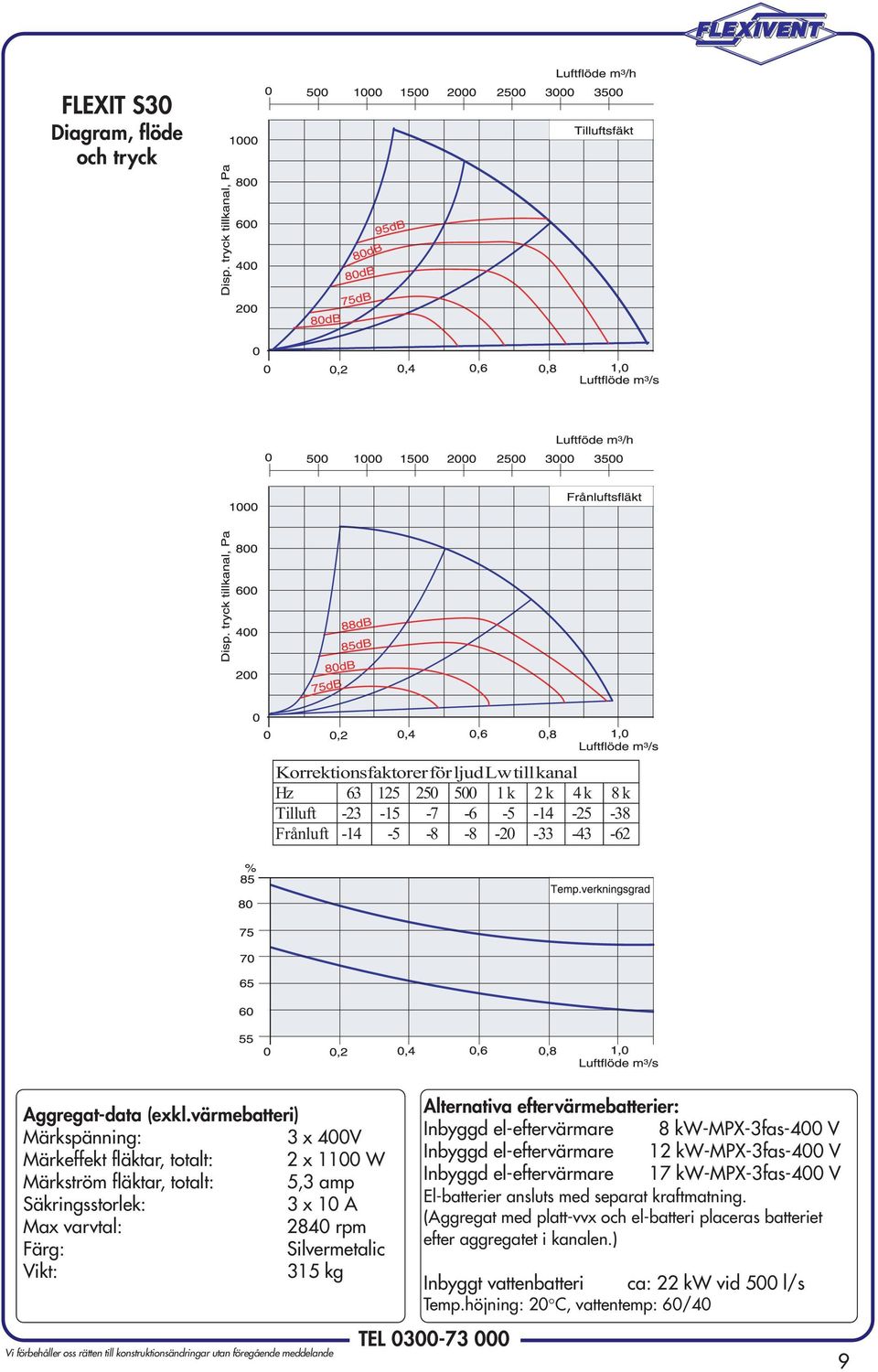

9 EXIT S30 Diagram, flöde och tryck Korrektionsfaktorer för ljud Lw till kanal Hz k 2 k 4 k 8 k Tilluft Frånluft Aggregat-data (exkl.värmebatteri) Märkspänning: 3 x 400V Märkeffekt fläktar, totalt: 2 x 1100 W Märkström fläktar, totalt: 5,3 amp Säkringsstorlek: 3 x 10 A Max varvtal: 2840 rpm Färg: Silvermetalic Vikt: 315 kg Alternativa eftervärmebatterier: Inbyggd el-eftervärmare 8 kw-mpx-3fas-400 V Inbyggd el-eftervärmare 12 kw-mpx-3fas-400 V Inbyggd el-eftervärmare 17 kw-mpx-3fas-400 V El-batterier ansluts med separat kraftmatning. (Aggregat med platt-vvx och el-batteri placeras batteriet efter aggregatet i kanalen.) Inbyggt vattenbatteri ca: 22 kw vid 500 l/s Temp.höjning: 20 C, vattentemp: 60/40 9

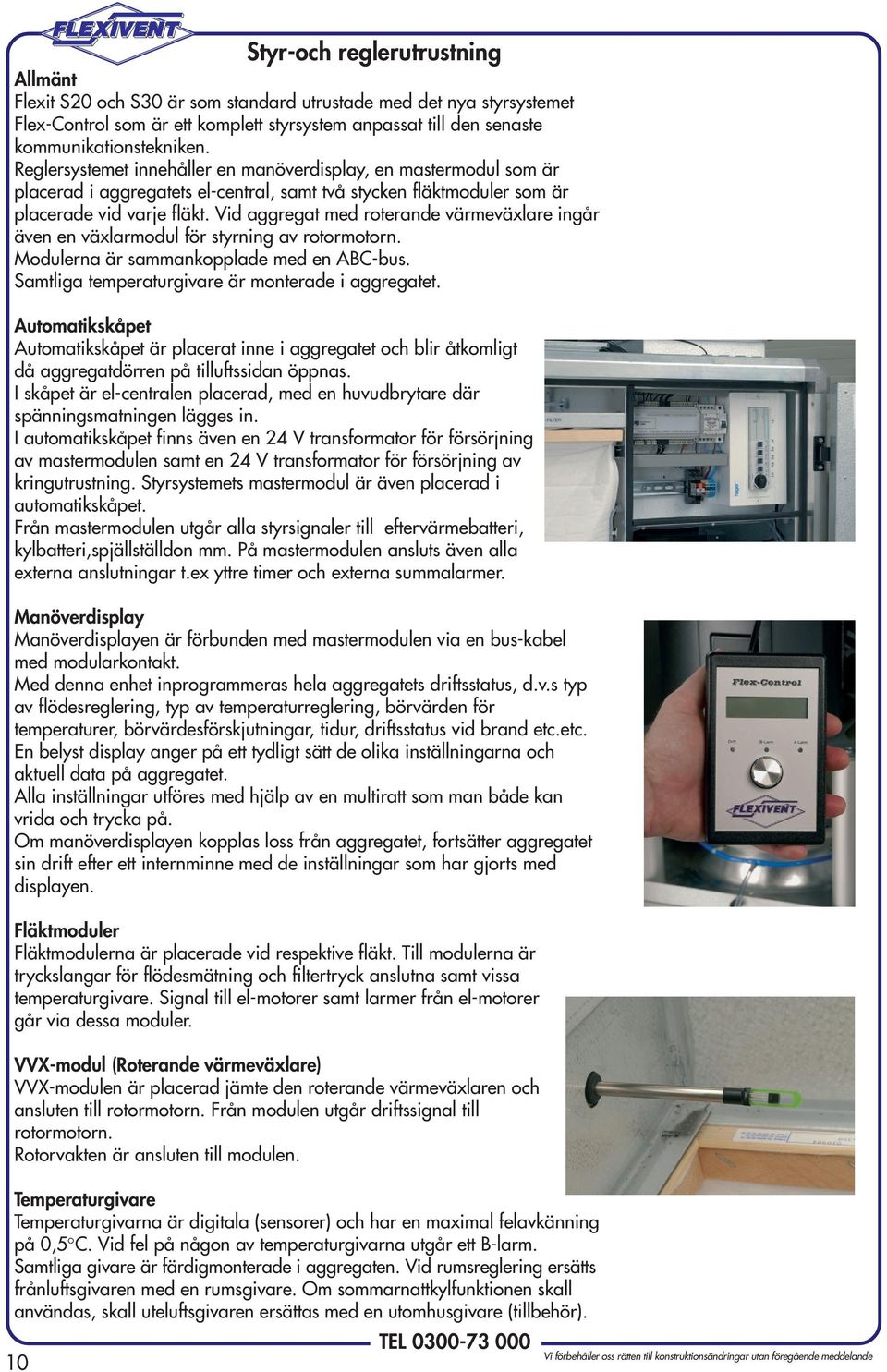

10 10 Styr-och reglerutrustning Allmänt Flexit S20 och S30 är som standard utrustade med det nya styrsystemet som är ett komplett styrsystem anpassat till den senaste kommunikationstekniken. Reglersystemet innehåller en manöverdisplay, en mastermodul som är placerad i aggregatets el-central, samt två stycken fläktmoduler som är placerade vid varje fläkt. Vid aggregat med roterande värmeväxlare ingår även en växlarmodul för styrning av rotormotorn. Modulerna är sammankopplade med en ABC-bus. Samtliga temperaturgivare är monterade i aggregatet. Automatikskåpet Automatikskåpet är placerat inne i aggregatet och blir åtkomligt då aggregatdörren på tilluftssidan öppnas. I skåpet är el-centralen placerad, med en huvudbrytare där spänningsmatningen lägges in. I automatikskåpet finns även en 24 V transformator för försörjning av mastermodulen samt en 24 V transformator för försörjning av kringutrustning. Styrsystemets mastermodul är även placerad i automatikskåpet. Från mastermodulen utgår alla styrsignaler till eftervärmebatteri, kylbatteri,spjällställdon mm. På mastermodulen ansluts även alla externa anslutningar t.ex yttre timer och externa summalarmer. Manöverdisplay Manöverdisplayen är förbunden med mastermodulen via en bus-kabel med modularkontakt. Med denna enhet inprogrammeras hela aggregatets driftsstatus, d.v.s typ av flödesreglering, typ av temperaturreglering, börvärden för temperaturer, börvärdesförskjutningar, tidur, driftsstatus vid brand etc.etc. En belyst display anger på ett tydligt sätt de olika inställningarna och aktuell data på aggregatet. Alla inställningar utföres med hjälp av en multiratt som man både kan vrida och trycka på. Om manöverdisplayen kopplas loss från aggregatet, fortsätter aggregatet sin drift efter ett internminne med de inställningar som har gjorts med displayen. Fläktmoduler Fläktmodulerna är placerade vid respektive fläkt. Till modulerna är tryckslangar för flödesmätning och filtertryck anslutna samt vissa temperaturgivare. Signal till el-motorer samt larmer från el-motorer går via dessa moduler. -modul (Roterande värmeväxlare) -modulen är placerad jämte den roterande värmeväxlaren och ansluten till rotormotorn. Från modulen utgår driftssignal till rotormotorn. Rotorvakten är ansluten till modulen. Temperaturgivare Temperaturgivarna är digitala (sensorer) och har en maximal felavkänning på 0,5 C. Vid fel på någon av temperaturgivarna utgår ett B-larm. Samtliga givare är färdigmonterade i aggregaten. Vid rumsreglering ersätts frånluftsgivaren med en rumsgivare. Om sommarnattkylfunktionen skall användas, skall uteluftsgivaren ersättas med en utomhusgivare (tillbehör).

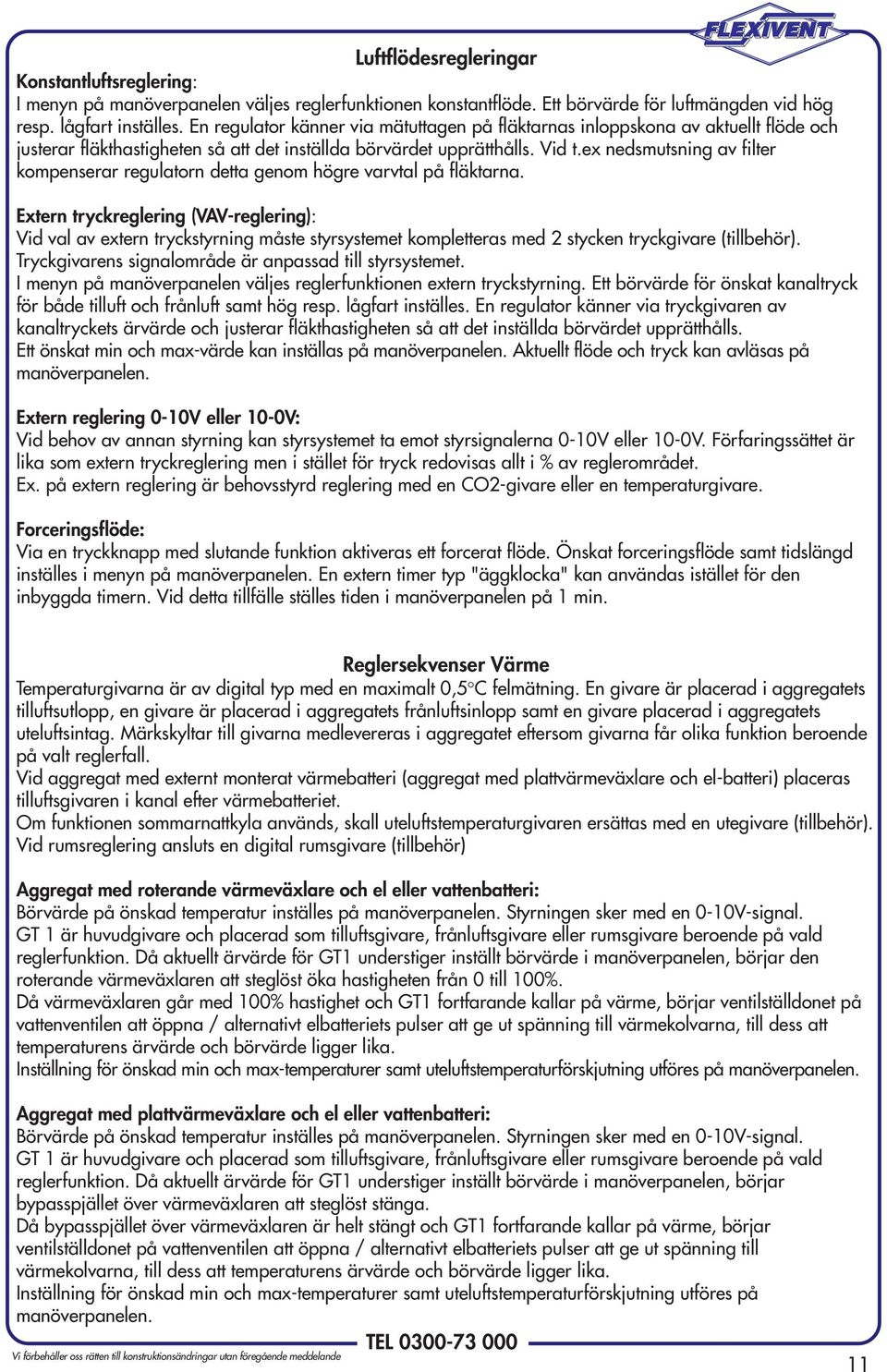

11 Luftflödesregleringar Konstantluftsreglering: I menyn på manöverpanelen väljes reglerfunktionen konstantflöde. Ett börvärde för luftmängden vid hög resp. lågfart inställes. En regulator känner via mätuttagen på fläktarnas inloppskona av aktuellt flöde och justerar fläkthastigheten så att det inställda börvärdet upprätthålls. Vid t.ex nedsmutsning av filter kompenserar regulatorn detta genom högre varvtal på fläktarna. Extern tryckreglering (VAV-reglering): Vid val av extern tryckstyrning måste styrsystemet kompletteras med 2 stycken tryckgivare (tillbehör). Tryckgivarens signalområde är anpassad till styrsystemet. I menyn på manöverpanelen väljes reglerfunktionen extern tryckstyrning. Ett börvärde för önskat kanaltryck för både tilluft och frånluft samt hög resp. lågfart inställes. En regulator känner via tryckgivaren av kanaltryckets ärvärde och justerar fläkthastigheten så att det inställda börvärdet upprätthålls. Ett önskat min och max-värde kan inställas på manöverpanelen. Aktuellt flöde och tryck kan avläsas på manöverpanelen. Extern reglering 0-10V eller 10-0V: Vid behov av annan styrning kan styrsystemet ta emot styrsignalerna 0-10V eller 10-0V. Förfaringssättet är lika som extern tryckreglering men i stället för tryck redovisas allt i % av reglerområdet. Ex. på extern reglering är behovsstyrd reglering med en CO2-givare eller en temperaturgivare. Forceringsflöde: Via en tryckknapp med slutande funktion aktiveras ett forcerat flöde. Önskat forceringsflöde samt tidslängd inställes i menyn på manöverpanelen. En extern timer typ "äggklocka" kan användas istället för den inbyggda timern. Vid detta tillfälle ställes tiden i manöverpanelen på 1 min. Reglersekvenser Värme Temperaturgivarna är av digital typ med en maximalt 0,5 C felmätning. En givare är placerad i aggregatets tilluftsutlopp, en givare är placerad i aggregatets frånluftsinlopp samt en givare placerad i aggregatets uteluftsintag. Märkskyltar till givarna medlevereras i aggregatet eftersom givarna får olika funktion beroende på valt reglerfall. Vid aggregat med externt monterat värmebatteri (aggregat med plattvärmeväxlare och el-batteri) placeras tilluftsgivaren i kanal efter värmebatteriet. Om funktionen sommarnattkyla används, skall uteluftstemperaturgivaren ersättas med en utegivare (tillbehör). Vid rumsreglering ansluts en digital rumsgivare (tillbehör) Aggregat med roterande värmeväxlare och el eller vattenbatteri: Börvärde på önskad temperatur inställes på manöverpanelen. Styrningen sker med en 0-10V-signal. GT 1 är huvudgivare och placerad som tilluftsgivare, frånluftsgivare eller rumsgivare beroende på vald reglerfunktion. Då aktuellt ärvärde för understiger inställt börvärde i manöverpanelen, börjar den roterande värmeväxlaren att steglöst öka hastigheten från 0 till 100%. Då värmeväxlaren går med 100% hastighet och fortfarande kallar på värme, börjar ventilställdonet på vattenventilen att öppna / alternativt elbatteriets pulser att ge ut spänning till värmekolvarna, till dess att temperaturens ärvärde och börvärde ligger lika. Inställning för önskad min och max-temperaturer samt uteluftstemperaturförskjutning utföres på manöverpanelen. Aggregat med plattvärmeväxlare och el eller vattenbatteri: Börvärde på önskad temperatur inställes på manöverpanelen. Styrningen sker med en 0-10V-signal. GT 1 är huvudgivare och placerad som tilluftsgivare, frånluftsgivare eller rumsgivare beroende på vald reglerfunktion. Då aktuellt ärvärde för understiger inställt börvärde i manöverpanelen, börjar bypasspjället över värmeväxlaren att steglöst stänga. Då bypasspjället över värmeväxlaren är helt stängt och fortfarande kallar på värme, börjar ventilställdonet på vattenventilen att öppna / alternativt elbatteriets pulser att ge ut spänning till värmekolvarna, till dess att temperaturens ärvärde och börvärde ligger lika. Inställning för önskad min och max-temperaturer samt uteluftstemperaturförskjutning utföres på manöverpanelen. 11

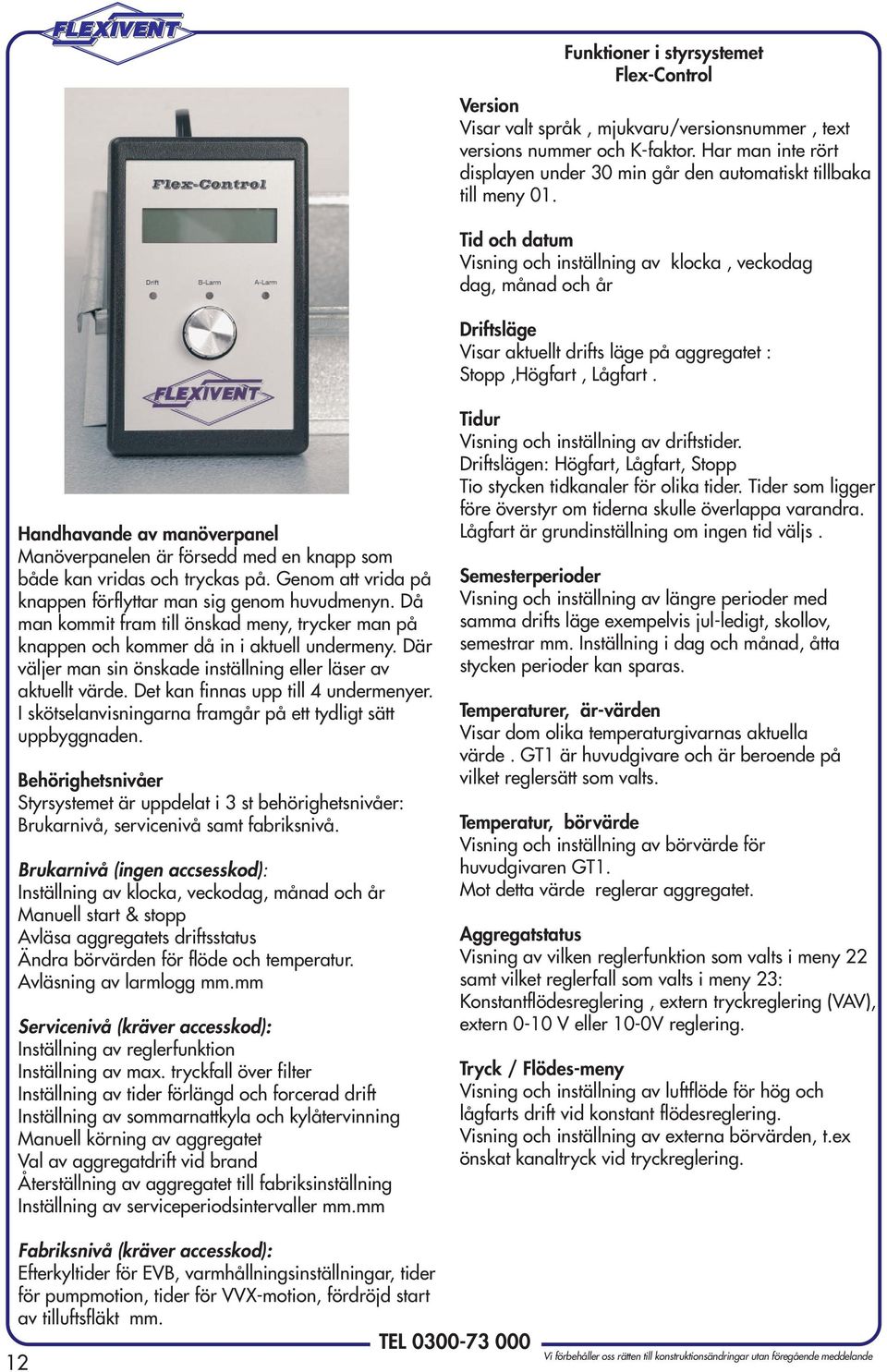

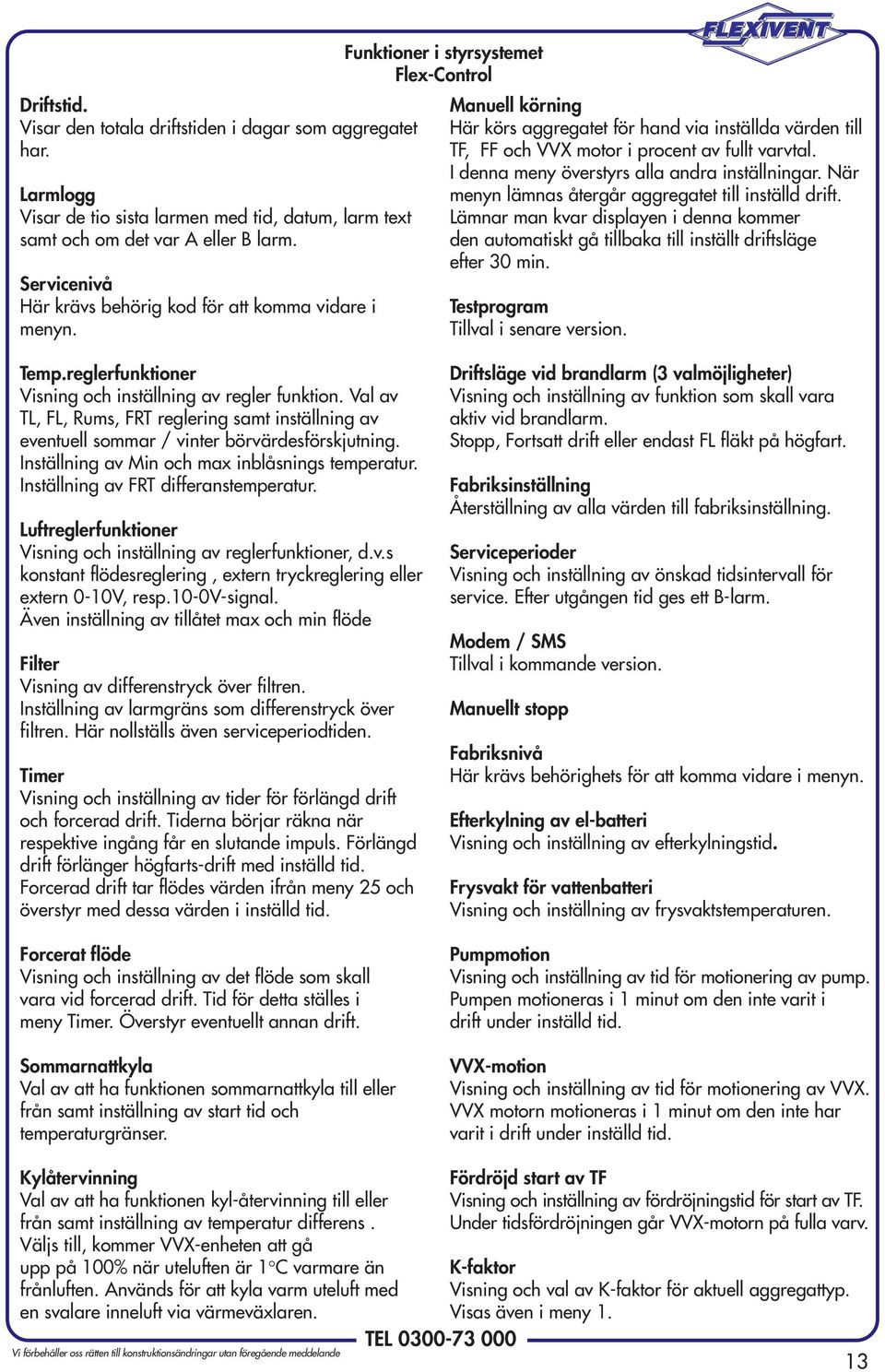

12 Funktioner i styrsystemet Version Visar valt språk, mjukvaru/versionsnummer, text versions nummer och K-faktor. Har man inte rört displayen under 30 min går den automatiskt tillbaka till meny 01. Tid och datum Visning och inställning av klocka, veckodag dag, månad och år Driftsläge Visar aktuellt drifts läge på aggregatet : Stopp,Högfart, Lågfart. Handhavande av manöverpanel Manöverpanelen är försedd med en knapp som både kan vridas och tryckas på. Genom att vrida på knappen förflyttar man sig genom huvudmenyn. Då man kommit fram till önskad meny, trycker man på knappen och kommer då in i aktuell undermeny. Där väljer man sin önskade inställning eller läser av aktuellt värde. Det kan finnas upp till 4 undermenyer. I skötselanvisningarna framgår på ett tydligt sätt uppbyggnaden. Behörighetsnivåer Styrsystemet är uppdelat i 3 st behörighetsnivåer: Brukarnivå, servicenivå samt fabriksnivå. Brukarnivå (ingen accsesskod): Inställning av klocka, veckodag, månad och år Manuell start & stopp Avläsa aggregatets driftsstatus Ändra börvärden för flöde och temperatur. Avläsning av larmlogg mm.mm Servicenivå (kräver accesskod): Inställning av reglerfunktion Inställning av max. tryckfall över filter Inställning av tider förlängd och forcerad drift Inställning av sommarnattkyla och kylåtervinning Manuell körning av aggregatet Val av aggregatdrift vid brand Återställning av aggregatet till fabriksinställning Inställning av serviceperiodsintervaller mm.mm Tidur Visning och inställning av driftstider. Driftslägen: Högfart, Lågfart, Stopp Tio stycken tidkanaler för olika tider. Tider som ligger före överstyr om tiderna skulle överlappa varandra. Lågfart är grundinställning om ingen tid väljs. Semesterperioder Visning och inställning av längre perioder med samma drifts läge exempelvis jul-ledigt, skollov, semestrar mm. Inställning i dag och månad, åtta stycken perioder kan sparas. Temperaturer, är-värden Visar dom olika temperaturgivarnas aktuella värde. är huvudgivare och är beroende på vilket reglersätt som valts. Temperatur, börvärde Visning och inställning av börvärde för huvudgivaren. Mot detta värde reglerar aggregatet. Aggregatstatus Visning av vilken reglerfunktion som valts i meny 22 samt vilket reglerfall som valts i meny 23: Konstantflödesreglering, extern tryckreglering (VAV), extern 0-10 V eller 10-0V reglering. Tryck / Flödes-meny Visning och inställning av luftflöde för hög och lågfarts drift vid konstant flödesreglering. Visning och inställning av externa börvärden, t.ex önskat kanaltryck vid tryckreglering. Fabriksnivå (kräver accesskod): Efterkyltider för, varmhållningsinställningar, tider för pumpmotion, tider för -motion, fördröjd start av tilluftsfläkt mm. 12

13 Driftstid. Visar den totala driftstiden i dagar som aggregatet har. Larmlogg Visar de tio sista larmen med tid, datum, larm text samt och om det var A eller B larm. Servicenivå Här krävs behörig kod för att komma vidare i menyn. Funktioner i styrsystemet Manuell körning Här körs aggregatet för hand via inställda värden till, och motor i procent av fullt varvtal. I denna meny överstyrs alla andra inställningar. När menyn lämnas återgår aggregatet till inställd drift. Lämnar man kvar displayen i denna kommer den automatiskt gå tillbaka till inställt driftsläge efter 30 min. Testprogram Tillval i senare version. Temp.reglerfunktioner Visning och inställning av regler funktion. Val av,, Rums, FRT reglering samt inställning av eventuell sommar / vinter börvärdesförskjutning. Inställning av Min och max inblåsnings temperatur. Inställning av FRT differanstemperatur. Luftreglerfunktioner Visning och inställning av reglerfunktioner, d.v.s konstant flödesreglering, extern tryckreglering eller extern 0-10V, resp.10-0v-signal. Även inställning av tillåtet max och min flöde Filter Visning av differenstryck över filtren. Inställning av larmgräns som differenstryck över filtren. Här nollställs även serviceperiodtiden. Timer Visning och inställning av tider för förlängd drift och forcerad drift. Tiderna börjar räkna när respektive ingång får en slutande impuls. Förlängd drift förlänger högfarts-drift med inställd tid. Forcerad drift tar flödes värden ifrån meny 25 och överstyr med dessa värden i inställd tid. Forcerat flöde Visning och inställning av det flöde som skall vara vid forcerad drift. Tid för detta ställes i meny Timer. Överstyr eventuellt annan drift. Sommarnattkyla Val av att ha funktionen sommarnattkyla till eller från samt inställning av start tid och temperaturgränser. Driftsläge vid brandlarm (3 valmöjligheter) Visning och inställning av funktion som skall vara aktiv vid brandlarm. Stopp, Fortsatt drift eller endast fläkt på högfart. Fabriksinställning Återställning av alla värden till fabriksinställning. Serviceperioder Visning och inställning av önskad tidsintervall för service. Efter utgången tid ges ett B-larm. Modem / SMS Tillval i kommande version. Manuellt stopp Fabriksnivå Här krävs behörighets för att komma vidare i menyn. Efterkylning av el-batteri Visning och inställning av efterkylningstid. Frysvakt för vattenbatteri Visning och inställning av frysvaktstemperaturen. Pumpmotion Visning och inställning av tid för motionering av pump. Pumpen motioneras i 1 minut om den inte varit i drift under inställd tid. -motion Visning och inställning av tid för motionering av. motorn motioneras i 1 minut om den inte har varit i drift under inställd tid. Kylåtervinning Val av att ha funktionen kyl-återvinning till eller från samt inställning av temperatur differens. Väljs till, kommer -enheten att gå upp på 100% när uteluften är 1 C varmare än frånluften. Används för att kyla varm uteluft med en svalare inneluft via värmeväxlaren. Fördröjd start av Visning och inställning av fördröjningstid för start av. Under tidsfördröjningen går -motorn på fulla varv. K-faktor Visning och val av K-faktor för aktuell aggregattyp. Visas även i meny 1. 13

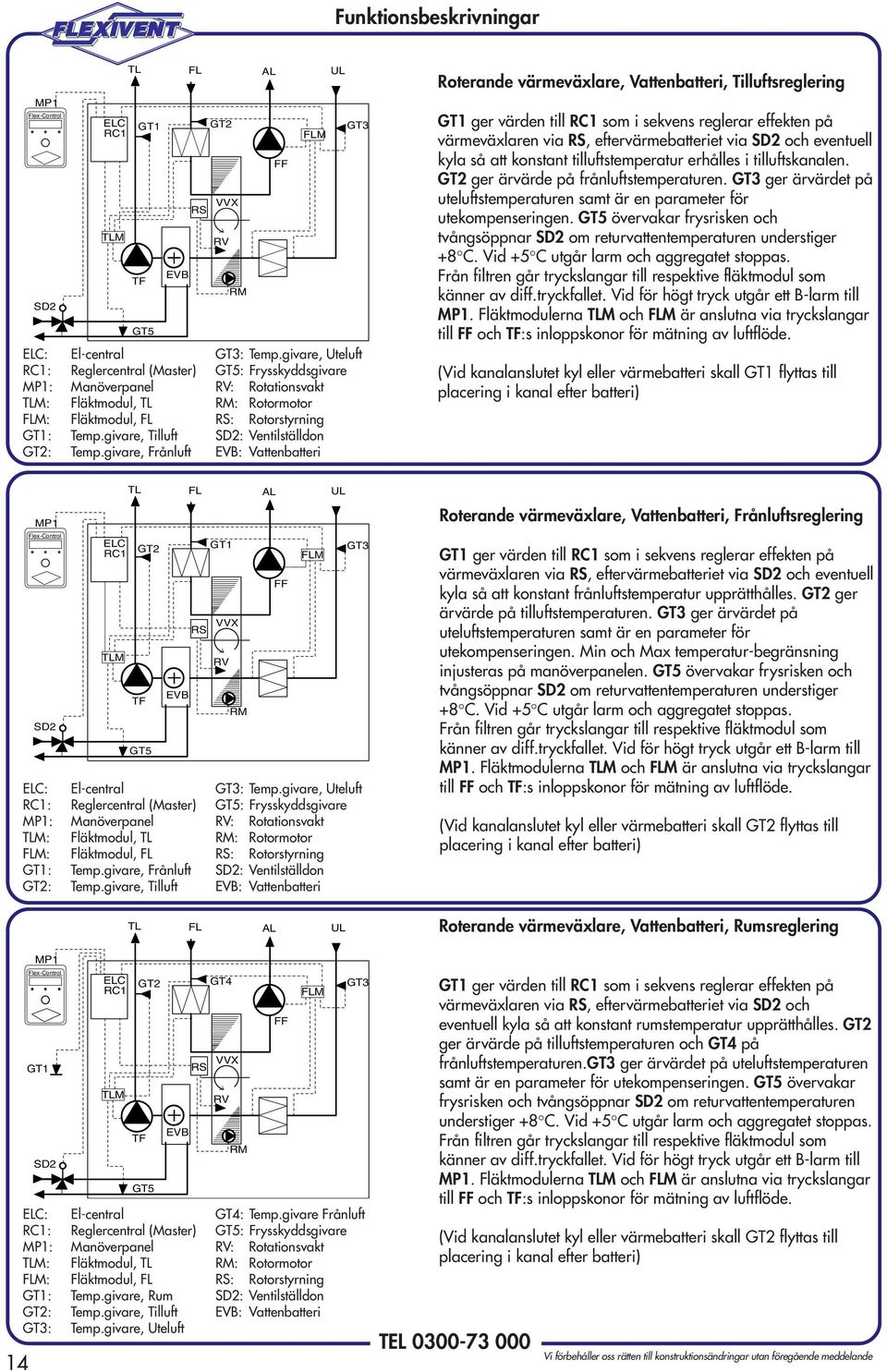

14 Funktionsbeskrivningar SD2 ELC GT5 ELC: El-central : Temp.givare, Uteluft : Reglercentral (Master) GT5: Frysskyddsgivare : Manöverpanel RV: Rotationsvakt : Fläktmodul, RM: Rotormotor M: Fläktmodul, RS: Rotorstyrning : Temp.givare, Tilluft SD2: Ventilställdon : Temp.givare, Frånluft : Vattenbatteri RS RV RM M Roterande värmeväxlare, Vattenbatteri, Tilluftsreglering ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, eftervärmebatteriet via SD2 och eventuell kyla så att konstant tilluftstemperatur erhålles i tilluftskanalen. ger ärvärde på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. GT5 övervakar frysrisken och tvångsöppnar SD2 om returvattentemperaturen understiger +8 C. Vid +5 C utgår larm och aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) SD2 ELC GT5 RM ELC: El-central : Temp.givare, Uteluft : Reglercentral (Master) GT5: Frysskyddsgivare : Manöverpanel RV: Rotationsvakt : Fläktmodul, RM: Rotormotor M: Fläktmodul, RS: Rotorstyrning : Temp.givare, Frånluft SD2: Ventilställdon : Temp.givare, Tilluft : Vattenbatteri RS RV M Roterande värmeväxlare, Vattenbatteri, Frånluftsreglering ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, eftervärmebatteriet via SD2 och eventuell kyla så att konstant frånluftstemperatur upprätthålles. ger ärvärde på tilluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Min och Max temperatur-begränsning injusteras på manöverpanelen. GT5 övervakar frysrisken och tvångsöppnar SD2 om returvattentemperaturen understiger +8 C. Vid +5 C utgår larm och aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) Roterande värmeväxlare, Vattenbatteri, Rumsreglering ELC: El-central GT4: Temp.givare Frånluft : Reglercentral (Master) GT5: Frysskyddsgivare : Manöverpanel RV: Rotationsvakt : Fläktmodul, RM: Rotormotor M: Fläktmodul, RS: Rotorstyrning : Temp.givare, Rum SD2: Ventilställdon : Temp.givare, Tilluft : Vattenbatteri : Temp.givare, Uteluft 14 SD2 ELC GT5 RS GT4 RV RM M ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, eftervärmebatteriet via SD2 och eventuell kyla så att konstant rumstemperatur upprätthålles. ger ärvärde på tilluftstemperaturen och GT4 på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. GT5 övervakar frysrisken och tvångsöppnar SD2 om returvattentemperaturen understiger +8 C. Vid +5 C utgår larm och aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri)

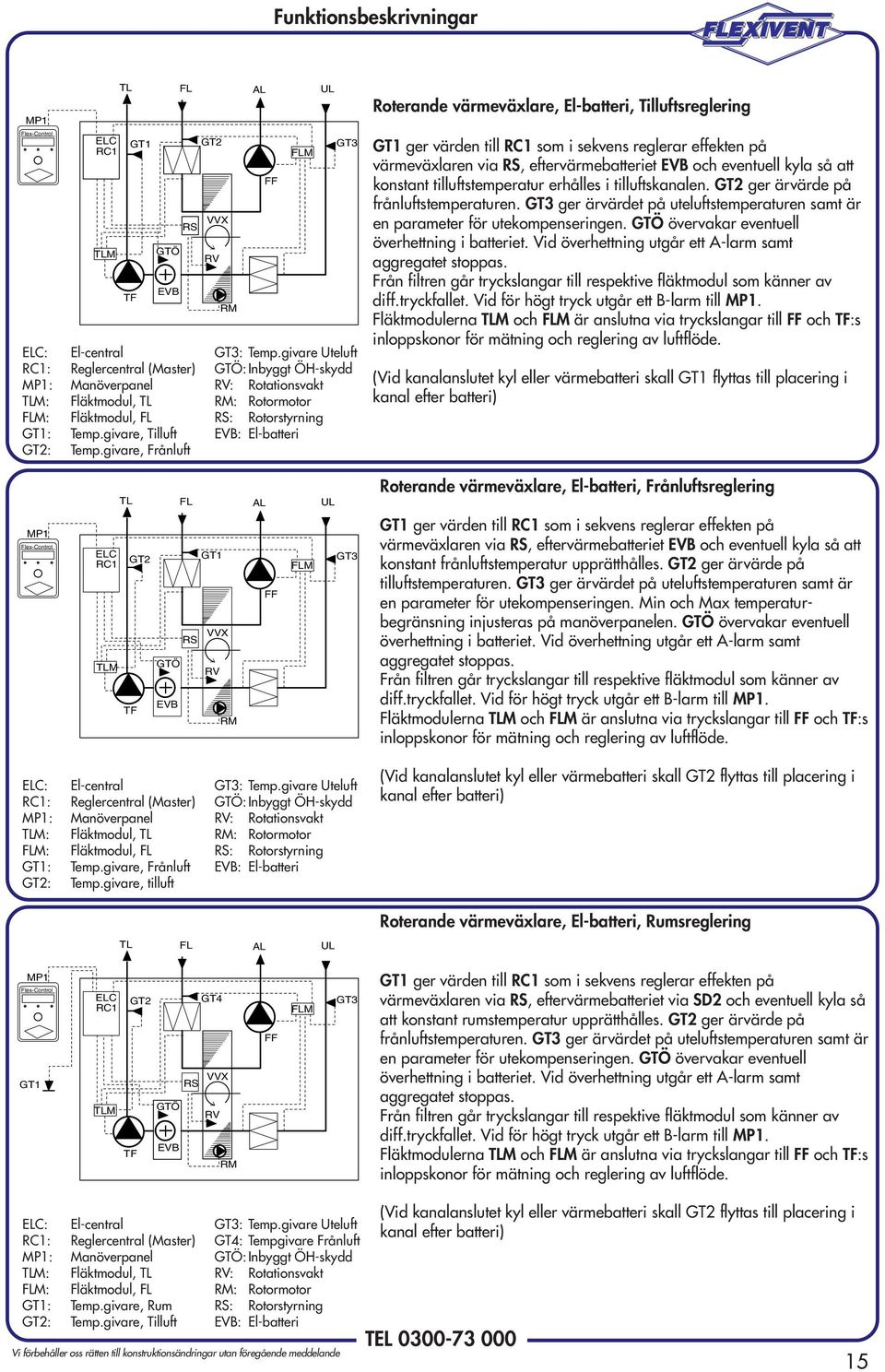

15 Funktionsbeskrivningar ELC GTÖ RS ELC: El-central : Temp.givare Uteluft : Reglercentral (Master) GTÖ: Inbyggt ÖH-skydd : Manöverpanel RV: Rotationsvakt : Fläktmodul, RM: Rotormotor M: Fläktmodul, RS: Rotorstyrning : Temp.givare, Tilluft : El-batteri : Temp.givare, Frånluft RV RM M Roterande värmeväxlare, El-batteri, Tilluftsreglering ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, eftervärmebatteriet och eventuell kyla så att konstant tilluftstemperatur erhålles i tilluftskanalen. ger ärvärde på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. GTÖ övervakar eventuell överhettning i batteriet. Vid överhettning utgår ett A-larm samt aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning och reglering av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) Roterande värmeväxlare, El-batteri, Frånluftsreglering ELC GTÖ RS RV RM M ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, eftervärmebatteriet och eventuell kyla så att konstant frånluftstemperatur upprätthålles. ger ärvärde på tilluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Min och Max temperaturbegränsning injusteras på manöverpanelen. GTÖ övervakar eventuell överhettning i batteriet. Vid överhettning utgår ett A-larm samt aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning och reglering av luftflöde. ELC: El-central : Temp.givare Uteluft : Reglercentral (Master) GTÖ: Inbyggt ÖH-skydd : Manöverpanel RV: Rotationsvakt : Fläktmodul, RM: Rotormotor M: Fläktmodul, RS: Rotorstyrning : Temp.givare, Frånluft : El-batteri : Temp.givare, tilluft (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) Roterande värmeväxlare, El-batteri, Rumsreglering ELC GTÖ RS GT4 RV RM M ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, eftervärmebatteriet via SD2 och eventuell kyla så att konstant rumstemperatur upprätthålles. ger ärvärde på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. GTÖ övervakar eventuell överhettning i batteriet. Vid överhettning utgår ett A-larm samt aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning och reglering av luftflöde. ELC: El-central : Temp.givare Uteluft : Reglercentral (Master) GT4: Tempgivare Frånluft : Manöverpanel GTÖ: Inbyggt ÖH-skydd : Fläktmodul, RV: Rotationsvakt M: Fläktmodul, RM: Rotormotor : Temp.givare, Rum RS: Rotorstyrning : Temp.givare, Tilluft : El-batteri (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) 15

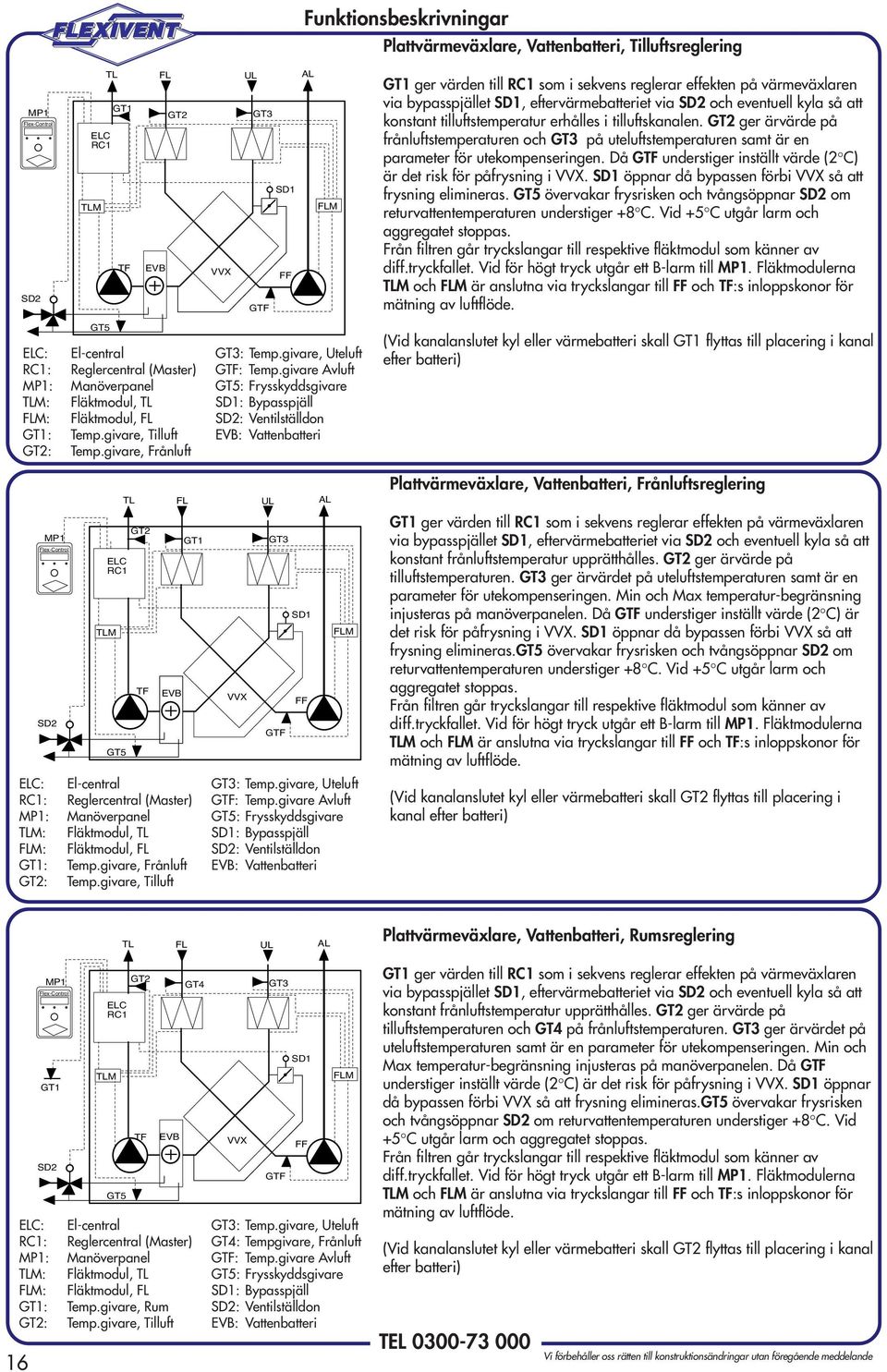

16 Funktionsbeskrivningar Plattvärmeväxlare, Vattenbatteri, Tilluftsreglering SD2 ELC: El-central : Temp.givare, Uteluft : Reglercentral (Master) G: Temp.givare Avluft : Manöverpanel GT5: Frysskyddsgivare : Fläktmodul, SD1: Bypasspjäll M: Fläktmodul, SD2: Ventilställdon : Temp.givare, Tilluft : Vattenbatteri : Temp.givare, Frånluft SD2 GT5 ELC GT5 ELC G SD1 ELC: El-central : Temp.givare, Uteluft : Reglercentral (Master) G: Temp.givare Avluft : Manöverpanel GT5: Frysskyddsgivare : Fläktmodul, SD1: Bypasspjäll M: Fläktmodul, SD2: Ventilställdon : Temp.givare, Frånluft : Vattenbatteri : Temp.givare, Tilluft G SD1 M M ger värden till som i sekvens reglerar effekten på värmeväxlaren via bypasspjället SD1, eftervärmebatteriet via SD2 och eventuell kyla så att konstant tilluftstemperatur erhålles i tilluftskanalen. ger ärvärde på frånluftstemperaturen och på uteluftstemperaturen samt är en parameter för utekompenseringen. Då G understiger inställt värde (2 C) är det risk för påfrysning i. SD1 öppnar då bypassen förbi så att frysning elimineras. GT5 övervakar frysrisken och tvångsöppnar SD2 om returvattentemperaturen understiger +8 C. Vid +5 C utgår larm och aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) Plattvärmeväxlare, Vattenbatteri, Frånluftsreglering ger värden till som i sekvens reglerar effekten på värmeväxlaren via bypasspjället SD1, eftervärmebatteriet via SD2 och eventuell kyla så att konstant frånluftstemperatur upprätthålles. ger ärvärde på tilluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Min och Max temperatur-begränsning injusteras på manöverpanelen. Då G understiger inställt värde (2 C) är det risk för påfrysning i. SD1 öppnar då bypassen förbi så att frysning elimineras.gt5 övervakar frysrisken och tvångsöppnar SD2 om returvattentemperaturen understiger +8 C. Vid +5 C utgår larm och aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) Plattvärmeväxlare, Vattenbatteri, Rumsreglering ELC: El-central : Temp.givare, Uteluft : Reglercentral (Master) GT4: Tempgivare, Frånluft : Manöverpanel G: Temp.givare Avluft : Fläktmodul, GT5: Frysskyddsgivare M: Fläktmodul, SD1: Bypasspjäll : Temp.givare, Rum SD2: Ventilställdon : Temp.givare, Tilluft : Vattenbatteri 16 SD2 ELC GT5 GT4 G SD1 M ger värden till som i sekvens reglerar effekten på värmeväxlaren via bypasspjället SD1, eftervärmebatteriet via SD2 och eventuell kyla så att konstant frånluftstemperatur upprätthålles. ger ärvärde på tilluftstemperaturen och GT4 på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Min och Max temperatur-begränsning injusteras på manöverpanelen. Då G understiger inställt värde (2 C) är det risk för påfrysning i. SD1 öppnar då bypassen förbi så att frysning elimineras.gt5 övervakar frysrisken och tvångsöppnar SD2 om returvattentemperaturen understiger +8 C. Vid +5 C utgår larm och aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri)

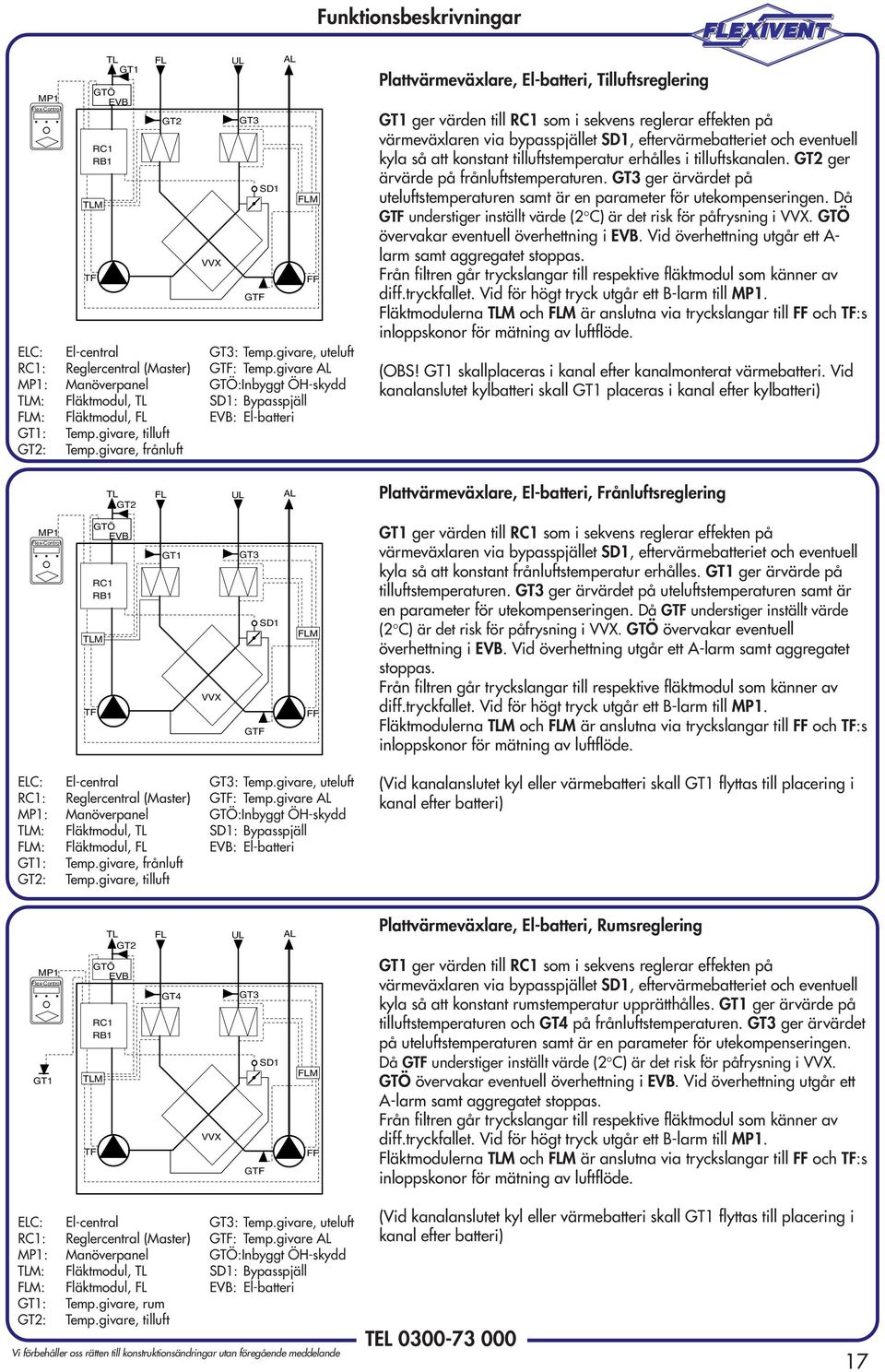

17 Funktionsbeskrivningar RB1 GTÖ G ELC: El-central : Temp.givare, uteluft : Reglercentral (Master) G: Temp.givare : Manöverpanel GTÖ:Inbyggt ÖH-skydd : Fläktmodul, SD1: Bypasspjäll M: Fläktmodul, : El-batteri : Temp.givare, tilluft : Temp.givare, frånluft SD1 M Plattvärmeväxlare, El-batteri, Tilluftsreglering ger värden till som i sekvens reglerar effekten på värmeväxlaren via bypasspjället SD1, eftervärmebatteriet och eventuell kyla så att konstant tilluftstemperatur erhålles i tilluftskanalen. ger ärvärde på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Då G understiger inställt värde (2 C) är det risk för påfrysning i. GTÖ övervakar eventuell överhettning i. Vid överhettning utgår ett A- larm samt aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. (OBS! skallplaceras i kanal efter kanalmonterat värmebatteri. Vid kanalanslutet kylbatteri skall placeras i kanal efter kylbatteri) Plattvärmeväxlare, El-batteri, Frånluftsreglering GTÖ RB1 G SD1 M ger värden till som i sekvens reglerar effekten på värmeväxlaren via bypasspjället SD1, eftervärmebatteriet och eventuell kyla så att konstant frånluftstemperatur erhålles. ger ärvärde på tilluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Då G understiger inställt värde (2 C) är det risk för påfrysning i. GTÖ övervakar eventuell överhettning i. Vid överhettning utgår ett A-larm samt aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. ELC: El-central : Temp.givare, uteluft : Reglercentral (Master) G: Temp.givare : Manöverpanel GTÖ:Inbyggt ÖH-skydd : Fläktmodul, SD1: Bypasspjäll M: Fläktmodul, : El-batteri : Temp.givare, frånluft : Temp.givare, tilluft (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) RB1 GTÖ GT4 SD1 M G Plattvärmeväxlare, El-batteri, Rumsreglering ger värden till som i sekvens reglerar effekten på värmeväxlaren via bypasspjället SD1, eftervärmebatteriet och eventuell kyla så att konstant rumstemperatur upprätthålles. ger ärvärde på tilluftstemperaturen och GT4 på frånluftstemperaturen. ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Då G understiger inställt värde (2 C) är det risk för påfrysning i. GTÖ övervakar eventuell överhettning i. Vid överhettning utgår ett A-larm samt aggregatet stoppas. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning av luftflöde. ELC: El-central : Temp.givare, uteluft : Reglercentral (Master) G: Temp.givare : Manöverpanel GTÖ:Inbyggt ÖH-skydd : Fläktmodul, SD1: Bypasspjäll M: Fläktmodul, : El-batteri : Temp.givare, rum : Temp.givare, tilluft (Vid kanalanslutet kyl eller värmebatteri skall flyttas till placering i kanal efter batteri) 17

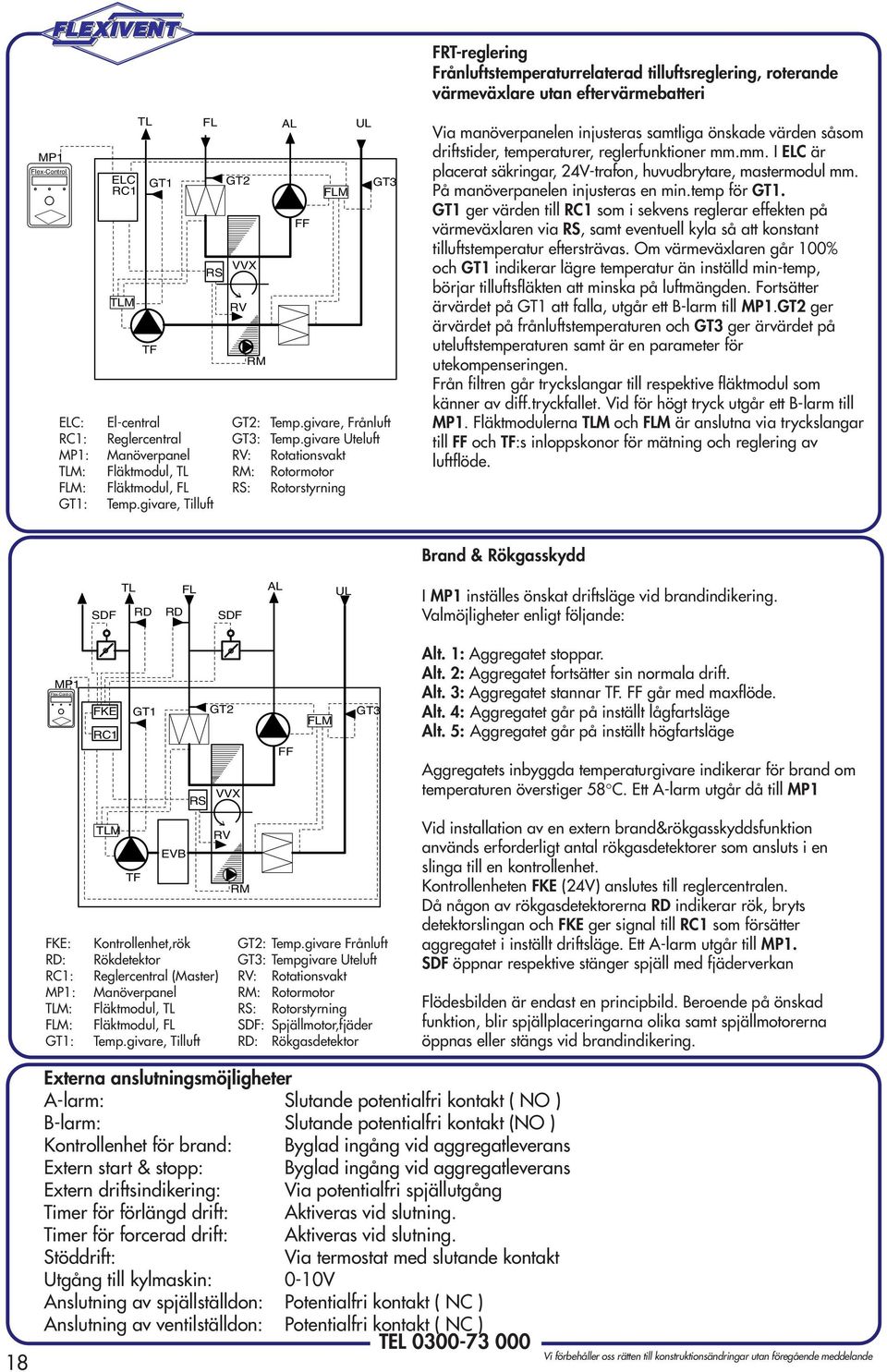

18 FRT-reglering Frånluftstemperaturrelaterad tilluftsreglering, roterande värmeväxlare utan eftervärmebatteri ELC RS RM ELC: El-central : Temp.givare, Frånluft : Reglercentral : Temp.givare Uteluft : Manöverpanel RV: Rotationsvakt : Fläktmodul, RM: Rotormotor M: Fläktmodul, RS: Rotorstyrning : Temp.givare, Tilluft RV M Via manöverpanelen injusteras samtliga önskade värden såsom driftstider, temperaturer, reglerfunktioner mm.mm. I ELC är placerat säkringar, 24V-trafon, huvudbrytare, mastermodul mm. På manöverpanelen injusteras en min.temp för. ger värden till som i sekvens reglerar effekten på värmeväxlaren via RS, samt eventuell kyla så att konstant tilluftstemperatur eftersträvas. Om värmeväxlaren går 100% och indikerar lägre temperatur än inställd min-temp, börjar tilluftsfläkten att minska på luftmängden. Fortsätter ärvärdet på att falla, utgår ett B-larm till. ger ärvärdet på frånluftstemperaturen och ger ärvärdet på uteluftstemperaturen samt är en parameter för utekompenseringen. Från filtren går tryckslangar till respektive fläktmodul som känner av diff.tryckfallet. Vid för högt tryck utgår ett B-larm till. Fläktmodulerna och M är anslutna via tryckslangar till och :s inloppskonor för mätning och reglering av luftflöde. Brand & Rökgasskydd SDF RD RD SDF I inställes önskat driftsläge vid brandindikering. Valmöjligheter enligt följande: FKE RS RV RM FKE: Kontrollenhet,rök : Temp.givare Frånluft RD: Rökdetektor : Tempgivare Uteluft : Reglercentral (Master) RV: Rotationsvakt : Manöverpanel RM: Rotormotor : Fläktmodul, RS: Rotorstyrning M: Fläktmodul, SDF: Spjällmotor,fjäder : Temp.givare, Tilluft RD: Rökgasdetektor M Alt. 1: Aggregatet stoppar. Alt. 2: Aggregatet fortsätter sin normala drift. Alt. 3: Aggregatet stannar. går med maxflöde. Alt. 4: Aggregatet går på inställt lågfartsläge Alt. 5: Aggregatet går på inställt högfartsläge Aggregatets inbyggda temperaturgivare indikerar för brand om temperaturen överstiger 58 C. Ett A-larm utgår då till Vid installation av en extern brand&rökgasskyddsfunktion används erforderligt antal rökgasdetektorer som ansluts i en slinga till en kontrollenhet. Kontrollenheten FKE (24V) anslutes till reglercentralen. Då någon av rökgasdetektorerna RD indikerar rök, bryts detektorslingan och FKE ger signal till som försätter aggregatet i inställt driftsläge. Ett A-larm utgår till. SDF öppnar respektive stänger spjäll med fjäderverkan Flödesbilden är endast en principbild. Beroende på önskad funktion, blir spjällplaceringarna olika samt spjällmotorerna öppnas eller stängs vid brandindikering. 18 Externa anslutningsmöjligheter A-larm: Slutande potentialfri kontakt ( NO ) B-larm: Slutande potentialfri kontakt (NO ) Kontrollenhet för brand: Byglad ingång vid aggregatleverans Extern start & stopp: Byglad ingång vid aggregatleverans Extern driftsindikering: Via potentialfri spjällutgång Timer för förlängd drift: Aktiveras vid slutning. Timer för forcerad drift: Aktiveras vid slutning. Stöddrift: Via termostat med slutande kontakt Utgång till kylmaskin: 0-10V Anslutning av spjällställdon: Potentialfri kontakt ( NC ) Anslutning av ventilställdon: Potentialfri kontakt ( NC )

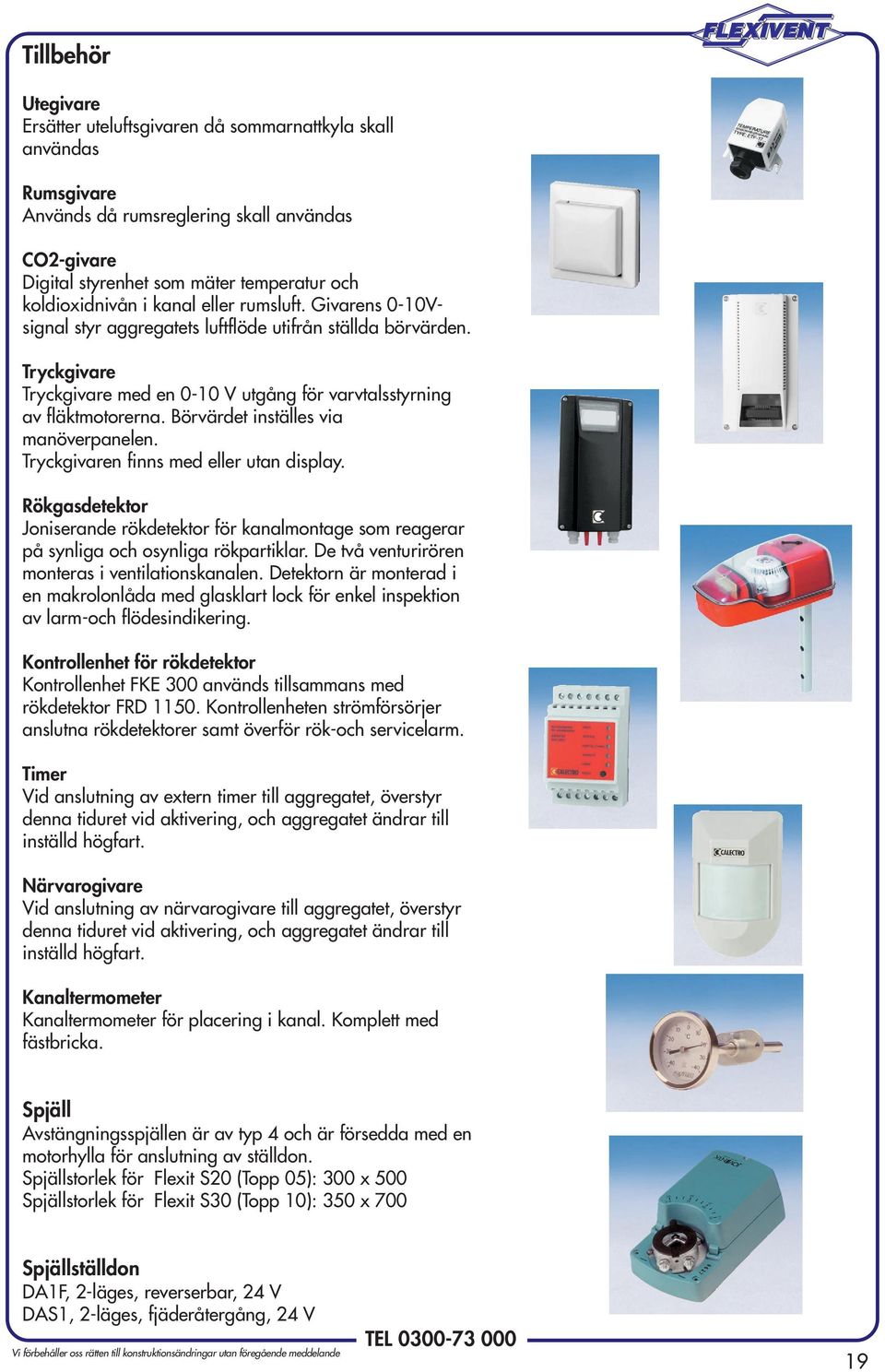

19 Tillbehör Utegivare Ersätter uteluftsgivaren då sommarnattkyla skall användas Rumsgivare Används då rumsreglering skall användas CO2-givare Digital styrenhet som mäter temperatur och koldioxidnivån i kanal eller rumsluft. Givarens 0-10Vsignal styr aggregatets luftflöde utifrån ställda börvärden. Tryckgivare Tryckgivare med en 0-10 V utgång för varvtalsstyrning av fläktmotorerna. Börvärdet inställes via manöverpanelen. Tryckgivaren finns med eller utan display. Rökgasdetektor Joniserande rökdetektor för kanalmontage som reagerar på synliga och osynliga rökpartiklar. De två venturirören monteras i ventilationskanalen. Detektorn är monterad i en makrolonlåda med glasklart lock för enkel inspektion av larm-och flödesindikering. Kontrollenhet för rökdetektor Kontrollenhet FKE 300 används tillsammans med rökdetektor FRD Kontrollenheten strömförsörjer anslutna rökdetektorer samt överför rök-och servicelarm. Timer Vid anslutning av extern timer till aggregatet, överstyr denna tiduret vid aktivering, och aggregatet ändrar till inställd högfart. Närvarogivare Vid anslutning av närvarogivare till aggregatet, överstyr denna tiduret vid aktivering, och aggregatet ändrar till inställd högfart. Kanaltermometer Kanaltermometer för placering i kanal. Komplett med fästbricka. Spjäll Avstängningsspjällen är av typ 4 och är försedda med en motorhylla för anslutning av ställdon. Spjällstorlek för Flexit S20 (Topp 05): 300 x 500 Spjällstorlek för Flexit S30 (Topp 10): 350 x 700 Spjällställdon DA1F, 2-läges, reverserbar, 24 V DAS1, 2-läges, fjäderåtergång, 24 V 19

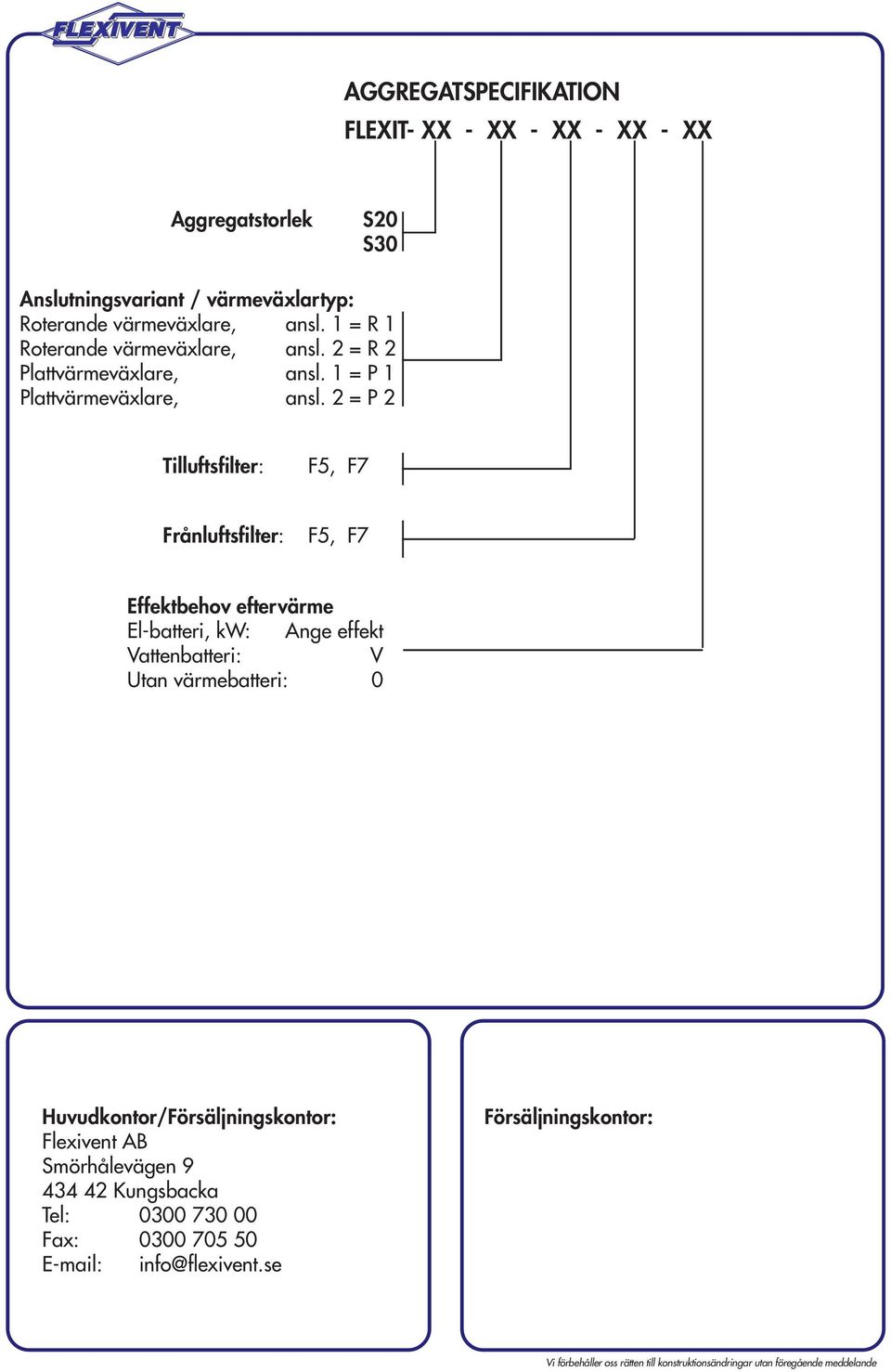

20 AGGREGATSPECIFIKATION EXIT- XX - XX - XX - XX - XX Aggregatstorlek S20 S30 Anslutningsvariant / värmeväxlartyp: Roterande värmeväxlare, ansl. 1 = R 1 Roterande värmeväxlare, ansl. 2 = R 2 Plattvärmeväxlare, ansl. 1 = P 1 Plattvärmeväxlare, ansl. 2 = P 2 Tilluftsfilter: F5, F7 Frånluftsfilter: F5, F7 Effektbehov eftervärme El-batteri, kw: Ange effekt Vattenbatteri: V Utan värmebatteri: 0 Huvudkontor/Försäljningskontor: Flexivent AB Smörhålevägen Kungsbacka Tel: Fax: info@flexivent.se Försäljningskontor: 20
