1 Produkter med elvärme 3 Fricos produkter med elvärme 6 Luftridåer Installationshöjd upp till 20 Värmestrålare 28 Värmefläktar Nyhet Nyhet Nyhet 12 PA ,5 m 12 PA2200C 3 2,2 m 13 PA ,5 m 14 AR200, inbyggd 3 2,5 m 22 Thermoplus EC 3 23 Thermocassette HP 3 23 Elztrip EZ Elztrip EZ K21, 2 kw 3 29 Cat, 3-9 kw 3 30 Tiger, 2-30 kw 3 31 Elektra, 3-15 kw 3 14 AR3500, inbyggd 3 3,5 m 24 Elztrip EZ Panther, 6-30 kw 3 Nyhet Nyhet Nyhet Nyhet 15 AR300, inbyggd 3 3,5 m 16 PA ,5 m 16 PA ,2 m 18 Corinte ADCS 3 3,0 m 19 RDS, för karuselldörrar 3 19 SFS, för karuselldörrar 3 25 Industriinfra IR 3 25 Halogeninfra IRCF 3 26 Comfortinfra CIR 3 26 Halogeninfra ELIR 3 27 Halogeninfra IH 3 33 Takfläktar 33 Industritakfläkt ICF 34 Konvektorer 34 Kamrörsradiator 3 34 Minielement/frostvakt 3 35 Thermowarm TWT, TWTC 3 35 Bänkvärmare SH 3 36 Fläktkonvektor PF 3 36 Luftavfuktare 36 Luftavfuktare LAF10 11

2 Luftridåer - Entréer Nyhet Nyhet PA1508 PA1508 är främst avsedd för mindre öppningar som kiosk- och betjäningsluckor samt kassadiskar, där en långsmal luftström önskas. Den skapar en temperaturavskiljande luftspärr som förhindrar kall luft från att tränga in och varm luft från att strömma ut. PA1508 ger 0,8 m även tillskottsvärme och förbättrar på detta sätt arbetsmiljön. Med sin kompakta konstruktion och tidlösa design är aggregatet lättplacerad i alla entréer. Det intuitiva reglaget är placerat lätttillgängligt på gaveln. Fronten kan lackeras om i valfri färg för att perfekt anpassas till omgivningen. Inbyggd reglering. Aggregat med 2-3 kw levereras med 2 m sladd och stickpropp. Väggkonsoler ingår. Höjd: 153 mm Djup: 164 mm Färg: vit, RAL 9016, NCS S 0500-N. PA1508, med elvärme (IP20) 3 Typ E-nr 230 V~ Max luftflöde Ljudnivå PA1508E / / ,- PA1508E / / ,- 1,5 m PA2200C PA2200C är en kompakt luftridå avsedd för mindre entrédörrar. Luftridån har en inbyggd reglering och kan också styras med en fjärrkontroll, vilket gör den mycket enkel att använda. PA2200C skapar en temperaturavskiljande luftspärr som effektivt förhindrar kalldrag och ger god värmekomfort innanför dörren. Med sin tidlösa design passar PA2200C i 1 / 1,5 / 2 m alla entréer. Luftridån har en manöverpanel diskret inbyggd på gaveln, vilket gör kabeldragning överflödig. Rekommenderad installationshöjd 2,2 m Fjärrkontroll och inbyggd reglering. 3 fläktsteg och 2 elvärmesteg. Aggregat med 3 kw är försett med 1,5 m sladd och stickpropp. Väggkonsoler ingår. Höjd: 210 mm Djup: 355 mm Färg front: vit, RAL 9016, NCS S 0500-N. Färg galler, bakstycke, gavlar och konsoler: grå, RAL PA2200C E, med elvärme (IP20) 2 Typ E-nr 230 V~/ 400 V3~ Max luftflöde 2,2 m Ljudnivå PA2210CE / / ,- PA2210CE ,5/ / ,- PA2215CE / / ,- PA2215CE / / ,- PA2215CE / / ,- PA2220CE / / ,- Fjärrkontroll. Inbyggd manöverpanel på aggregatets gavel: - 3 fläktsteg, 2 elvärmesteg Manuell inställning av fläkt. Automatisk reglering av värme. Tillbehör - PA2200C Typ E-nr Beskrivning PA2PF Takmontagefäste för 1- och 1,5-m 420,- aggregat, 4 st PA2PF Takmontagefäste för 2-m aggregat, 6 st 630,- PA34TR Gängstänger för 1- och 1,5-m aggregat, 370,- 4 st PA34TR Gängstänger för 2-m aggregat, 6 st 510,- PA2P Pendlar för 1- och 1,5-m aggregat, 2 st 340,- PA2P Pendlar för 2-m aggregat, 3 st 390,- Läs mer om tillbehören på nästa sida. 12 Förutsättningar för mätningar av ljudnivå, se sid. 66.

3 Luftridåer - Entréer PA2500 PA2500 skapar en temperaturavskiljande luftspärr som effektivt förhindrar kalldrag och ger god värmekomfort i entréer, som t.ex. butiker, kontor och offentliga lokaler. Luftridån har många smarta och energibesparande funktioner som ger ett helautomatiskt skydd för din entré, anpassningsbar efter varje unikt användningsområde. PA2500 har en moderna och stilfull design, utvecklad för att passa i alla entréer. Nyhet 2,5 m 1 / 1,5 / 2 m Rekommenderad installationshöjd 2,5 m 3 fläktsteg och 3 elvärmesteg, vilket ger jämnare komfort och extra energibesparing. Väggkonsoler ingår. Höjd: 210 mm Djup: 355 mm Färg front: vit, RAL 9016, NCS S 0500-N. Färg galler, bakstycke, gavlar och konsoler: grå, RAL Grundpaket 2500E Luftridå Reglering Typ E-nr Beskrivning Grundpaket för PA2510E05 PA2510E Luftridå 9615,- Grundpaket för PA2510E08 PA2510E Luftridå 10160,- Grundpaket för PA2515E08 PA2515E Luftridå 12670,- Grundpaket för PA2515E12 PA2515E Luftridå 15500,- Grundpaket för PA2520E10 PA2520E Luftridå 16650,- Grundpaket för PA2520E16 PA2520E Luftridå 20160,- Produkter med elvärme 3 PA2500E, med elvärme (IP20) 2 Typ E-nr 230 V~/ 400 V3~ Max luftflöde Ljudnivå PA2510E ,7/3,3/ / ,- PA2510E /5/ / ,- PA2515E /5/ / ,- PA2515E /8/ / ,- PA2520E ,4/6,7/ / ,- PA2520E /10/ / ,- Reglering Tillbehör PA2500 och PA2200C PA2PF, takmontagefästen Pendelfästen för aggregatinfästning och takinfästning för montering i tak med pendlar eller gängstänger (ingår ej). PA34TR, gängstänger Gängstänger för montering i tak. 1 m. Används tillsammans med takmontagefästen PA2PF. PA2P, pendlar Pendelkonsoler för att montera aggregatet nedpendlat från tak. 1 m. Pendelkonsolerna är täckta av en vit plastkanal för att dölja kabelinstallationen. Konsolerna kan kapas till önskad längd om kortare nedpendling än 1 m önskas. Används tillsammans med takmontagefästen PA2PF. SIRe Basic SIRe Competent SIRe Advanced Denna luftridå levereras med ett integrerat styrkort SIRe. Det finns tre olika nivåer med olika funktionalitet att välja mellan, Basic, Competent eller Advanced. Läs mer om styrsystem SIRe på sid Reglering - PA2500 Typ E-nr Beskrivning SIReB Styrsystem SIRe Basic 620,- SIReAA Styrsystem SIRe Advanced 3240,- Tillbehör - PA2500 Typ E-nr Beskrivning PA2PF Takmontagefäste för 1- och 1,5-m 420,- aggregat, 4 st PA2PF Takmontagefäste för 2-m aggregat, 6 st 630,- PA34TR Gängstänger för 1- och 1,5-m aggregat, 370,- 4 st PA34TR Gängstänger för 2-m aggregat, 6 st 510,- PA2P Pendlar för 1- och 1,5-m aggregat, 2 st 340,- PA2P Pendlar för 2-m aggregat, 3 st 390,- Förutsättningar för mätningar av ljudnivå, se sid

4 Luftridåer - Mindre och större entréer - Infälld installation AR200 AR200 är en kompakt luftridå som passar de flesta mindre entréer. Tack vare den låga inbyggnadshöjden kan AR200 monteras även där det är trångt i undertaket. Den infällda installationen och den låga ljudnivån gör AR200 mycket diskret. AR200 är avsedd för infälld installation och den synliga underplåten kan lackeras i färger som smälter väl in i lokalen. Bara en variant per längd, de elvärmda 1 / 1,5 / 2 m enheterna är omkopplingsbara mellan olika effekter och 230V~/400V3N~ vilket ger enkelhet och flexibilitet att anpassa effekten till aktuellt behov. Installationshöjd upp till 2,5 meter Höjd: 198 mm Djup: 432 mm Färg underplåt: vit, RAL 9016, NCS S 0500-N. AR200E, med elvärme (IP20) 3 Typ (E-nr) 400V3N~ 230V~ Max Ljudnivå luftflöde 2,5 m 0/3 - AR210E09 0/6/9 - ( ) - 0/ / ,- - 0/3/5 0/4,5 - AR215E11 0/6,8/11,3 - ( ) - 0/4, / ,- - 0/4,5/6,8 0/6 - AR220E18 0/12/18 - ( ) - 0/ / ,- - 0/6/10 AR200E levereras som 9 kw, 11 kw och 18 kw (400V3N~), men är omkopplingsbara till 230V~ och olika effekter enligt ovanstående tabell. AR3500 Med sin dolda placering är AR3500 mycket diskret och därför särskilt lämplig för miljöer där designen är viktig. Luftridån har många smarta och energibesparande funktioner som ger ett helautomatiskt skydd för din entré, anpassningsbar efter varje unikt användningsområde. AR3500 är avsedd för infälld installation, ram och lucka kan lackeras i färger som smälter väl in i lokalen. 3,5 m 1 / 1,5 / 2 m Installationshöjd upp till 3,5 meter Höjd: 302 mm Djup: 595 mm Färg ram och lucka: vit, RAL 9016, NCS S 0500-N. Färg galler: grå, RAL Godkänd av SEMKO samt CE-märkt. AR3500E, med elvärme (IP44)* 3 Typ E-nr 400 V3~ Max luftflöde Ljudnivå AR3510E /4,5/ / ,- AR3515E /7/13, / ,- AR3520E /9/ / ,- *) Kapslingsklass vid infälld montering ovan innertak: IP44. Kapslingsklass frihängande montering: IP20. Reglering Regleringsalternativ AR200E 3 Nivå 1: CB32N, 3 fläktsteg och 2 värmesteg RTI2, elektronisk 2-stegstermostat Nivå 2: CB32N och RTI2 samt MDC, magnetisk dörrkontakt med tidrelä (Kontrollbox CK02EC innehåller ovanstående komponenter monterat i en kapsling) Tillbehör - AR200E Typ E-nr Beskrivning CK02EC Kontrollbox El nivå 2 (CB32N, RTI2, 5040,- MDC monterat i en kapsling) CB32N Manöverpanel AR200E, IP44 955,- T Elektronisk termostat, IP30 360,- RTI Elektronisk 2-stegstermostat, IP ,- MDC Magnetisk dörrkontakt med tidrelä, IP44 875,- MDCDC Magnetisk dörrkontakt 300,- KUR Elektroniskt kopplingsur, IP ,- CBT Elektronisk timer, IP44 615,- SIRe Basic SIRe Competent SIRe Advanced Denna luftridå levereras med ett integrerat styrkort SIRe. Det finns tre olika nivåer med olika funktionalitet att välja mellan, Basic, Competent eller Advanced. Läs mer om styrsystem SIRe på sid Reglering - AR3500 Typ E-nr Beskrivning SIReB Styrsystem SIRe Basic 620,- SIReAA Styrsystem SIRe Advanced 3240,- 14 Förutsättningar för mätningar av ljudnivå, se sid. 66.

5 Luftridåer - Större entréer - Infälld installation AR300 AR300 är mycket diskret tack vara sin dolda placering i undertak och den inbyggda regleringen som inte kräver någon kabeldragning. Plug & play regleringens IR-sensor känner av om dörren är öppen eller stängd och styr luftridån därefter. AR300 är avsedd för infälld installation, ram och lucka kan lackeras i färger som smälter väl in i lokalen. 3,5 m 1 / 1,5 / 2 m Installationshöjd upp till 3,5 meter Höjd: 302 mm Djup: 595 mm Färg ram och lucka: vit, RAL 9016, NCS S 0500-N. Färg galler: grå, RAL Godkänd av SEMKO samt CE-märkt. Reglering Den inbyggda regleringen i AR300 är konstruerad för att ge bästa funktionalitet och minimalt arbete med installation och daglig drift. Inga ytterligare kablar eller externa reglage behövs. Luftridån arbetar med maximal prestanda i alla situationer, och behöver inga löpande justeringar från dag till dag. När dörren är öppen separerar luftridån utomhusluften och inomhusluften, och ger uppvärmning vid behov. När dörren är stängd utgör luftridån en del av uppvärmningssystemet och tillför tillskottsvärme om inomhustemperaturen blir för låg. Luftridån kan också integreras i ett DUC-system för on/off reglering och larmindikering. Produkter med elvärme 3 AR300E, med elvärme (IP44)* 3 Typ E-nr 400 V3~ Max luftflöde Ljudnivå AR310E /4,5/ / ,- AR315E /7/13, / ,- AR320E /9/ / ,- *) Kapslingsklass vid infälld montering ovan innertak: IP44. Kapslingsklass frihängande montering: IP20. Reglagen för inställning av termostat och fläkthastighet vid öppen dörr är dolda under höljet. IR-sensorn känner av om dörren är öppen eller stängd. Termostaten sitter vid luftintaget och värme/utan värme-läge ställs in med en tryckknapp. Larmindikering med lysdiod. AR300ERS AR300DS AR300ERS, extern rumsgivare Om en extern rumsgivare önskas kan AR300ERS användas. AR300DS, extern dörrkontakt Om avståndet mellan IR-sensorn och reflektorn är för långt kan extern dörrkontakt AR300DS användas. Dessa tillbehör är försedda med 7 m kabel och modularkontakt för enkel anslutning (inga andra inställningar behöver göras). Inkoppling av tillbehören görs på styrboxen som är åtkomlig genom att öppna aggregatet. Tillbehör - AR300 Typ E-nr Beskrivning AR300DS Extern dörrkontakt 350,- AR300ERS Extern rumsgivare 385,- Förutsättningar för mätningar av ljudnivå, se sid

6 Luftridåer - Större entréer Nyhet 3,5 / 4,2 m 1,5 / 2 / 2,5 m 1 / 1,5 / 2 / 2,5 m 5 / 6 m PA3500/4200 Med luftridå PA3500/4200 finns fler möjligheter än någonsin tidigare, förpackade i samma produkt. Användningsområdena är därför många. PA3500/4200 har en modern och stilfull design utvecklad för att passa i alla entréer. Luftridån finns tillgänglig för både horisontell, vertikal och infälld installation. Vid vertikalt montage kompletteras luftridån med ett vertikalpaket. Designpaket som tillbehör ger möjlighet att dölja upphängningar, rör och kablar. Färg front och servicelucka: vit, RAL 9016, NCS S 0500-N. Färg galler, bakstycke och gavlar: grå, RAL Grundpaket PA3500/4200E horisontellt montage Luftridå Reglering Väggkonsol PA3500 PA3500 passar särskilt bra i entréer till exempelvis butiker och köpcentrum. Installationshöjd upp till 3,5 meter. Installationsbredd upp till 5 meter (2 aggregat, en på vardera sida) Höjd: 270 mm Djup: 525 mm PA4200 PA4200 är speciellt avsedd för portar i exempelvis stora köpcentrum eller industri- och lagerbyggnader. Installationshöjd upp till 4,2 meter Installationsbredd upp till 6 meter (2 aggregat, ett på vardera sida) Höjd: 295 mm Djup: 611 mm PA3500E, med elvärme (IP20) 3 Typ E-nr 400 V3~ Max luftflöde Ljudnivå PA3510E ,7/5,4/8, / ,- PA3515E ,9/7,8/ ,5/58, ,- PA3520E ,4/10,8/ /59, ,- PA3525E ,6/13,2/ /60, ,- PA4200E, med elvärme (IP20) 3 Typ E-nr 400V3~ Max luftflöde Ljudnivå PA4210E ,9/7,8/ /63, ,- PA4215E ,0/12,0/ / ,- PA4220E ,8/15,6/ /64, ,- PA4225E ,9/19,8/ ,5/ ,- Grundpaket PA3500E horisontellt montage Typ E-nr Beskrivning Grundpaket för PA3510E08 PA3510E Luftridå 16860,- PA34WB Väggkonsoler, 2 st 505,- Grundpaket för PA3515E12 PA3515E Luftridå 21400,- PA34WB Väggkonsoler, 2 st 505,- Grundpaket för PA3520E16 PA3520E Luftridå 29570,- PA34WB Väggkonsoler, 3 st 680,- Grundpaket för PA3525E20 PA3525E Luftridå 32380,- PA34WB Väggkonsoler, 4 st 1140,- Grundpaket PA4200E horisontellt montage Typ E-nr Beskrivning Grundpaket för PA4210E12 PA4210E Luftridå 21540,- PA34WB Väggkonsoler, 2 st 505,- Grundpaket för PA4215E18 PA4215E Luftridå 26800,- PA34WB Väggkonsoler, 2 st 505,- Grundpaket för PA4220E24 PA4220E Luftridå 33750,- PA34WB Väggkonsoler, 3 st 680,- Grundpaket för PA4225E30 PA4225E Luftridå 43420,- PA34WB Väggkonsoler, 4 st 1140,- 16 Förutsättningar för mätningar av ljudnivå, se sid. 66.

7 Luftridåer - Större entréer Tillbehör PA3500/4200 horisontellt montage PA34VD PA34WB PA34CB PA34WS PA34TR PA3JK/PA4JK PA34WB, väggkonsoler Konsoler för att montera aggregat horisontellt på vägg. PA34CB, takfästen Takfästen för att montera aggregatet i tak med vajer eller gängstänger (ingår ej). Kombineras lämpligen med vibrationsdämpning (PA34VD) vid användning av gängstänger. PA34WS, vajerupphängningspaket Blankförzinkade vajrar med vajerlås för montering i tak. 3 m. Används tillsammans med takfästen (PA34CB). PA34TR, gängstänger Gängstänger för montering i tak. 1 m. Används tillsammans med takfästen (PA34CB). Kompletteras med vibrationsdämpning (PA34VD) för ett minska vibrationer. Tillbehör PA3500/4200 vertikalt montage Golvsarg, ingår i vertikalpaketet AXP300 PA3JK/PA4JK, vertikalpaket Används för att anpassa ett aggregat till vertikal installation. Innehåller golvsarg och monteringsdelar för att kunna staga i toppen. Vertikalpaketet ger möjlighet att montera två aggregat ovanpå varandra. Ett vertikalpaket behövs per aggregat. AXP300, påkörningsskydd Golvplacerat skydd mot påkörning av t.ex. kundvagnar. Tillbehör för PA3500/4200 vertikalt montage Typ E-nr Beskrivning PA3JK Vertikalpaket PA ,- PA4JK vertikalpaket PA ,- AXP Påkörningsskydd 1055,- Produkter med elvärme 3 PA34VD, vibrationsdämpning Vibrationsdämpning som minskar vibrationer vid takmontage med gängstänger. PA3JK/PA4JK, skarvsats Används för att montera ihop horisontella aggregat för att få en snygg och enhetlig installation. Innehåller skarvkonsol och monteringsdelar. Samma produkt används för att installera aggregatet vertikalt. Reglering Tillbehör för PA3500/4200 horisontellt montage Typ E-nr Beskrivning PA34WB Väggkonsoler för 1- och 1,5-m aggregat (2 st) 505,- PA34WB Väggkonsoler för 2-m aggregat (3 st) 680,- PA34WB Väggkonsoler för 2,5-m aggregat (4 st) 1140,- PA34CB Takfästen för 1- och 1,5-m aggregat 290,- (4 st) PA34CB Takfästen för 2-m aggregat (6 st) 420,- PA34CB Takfästen för 2,5-m aggregat (8 st) 480,- PA34WS Vajerupphängningspaket för 1- och 740,- 1,5-m aggregat (4 st) PA34WS Vajerupphängningspaket för 2-m 1340,- aggregat (6 st) PA34WS Vajerupphängningspaket för 2,5-m 1990,- aggregat (8 st) PA34TR Gängstänger för 1- och 1,5-m aggregat 370,- (4 st) PA34TR Gängstänger för 2-m aggregat (6 st) 510,- PA34TR Gängstänger för 2,5-m aggregat (8 st 620,- PA34VD Vibrationsdämpning för 1- och 1,5-m 240,- aggregat (4 st) PA34VD Vibrationsdämpning för 2-m aggregat 405,- (6 st) PA34VD Vibrationsdämpning för 2,5-m 535,- aggregat (8 st) PA3JK Skarvsats PA ,- PA4JK Skarvsats PA ,- SIRe Basic SIRe Competent SIRe Advanced Denna luftridå levereras med ett integrerat styrkort SIRe. Det finns tre olika nivåer med olika funktionalitet att välja mellan, Basic, Competent eller Advanced. Läs mer om styrsystem SIRe på sid Reglering PA3500/4200 Typ E-nr Beskrivning SIReB Styrsystem SIRe Basic 620,- SIReAA Styrsystem SIRe Advanced 3240,- Designpaket som döljer kablar och upphängning finns för vägg- och takmontage samt för vertikalt montage, se nästa sida. 17

8 Luftridåer - Större entréer Designpaket PA3500/4200, döljer upphängningar och kablar. luftridå 1 m 2 st 2 m 2 st 3 m 3 st 4 m 4 st Antal designpaket som behövs 2,2 / 2,5 m Corinte ADCS 5 m Designpaket för takmontage PA3500/4200 Typ E-nr Beskrivning PA3DCS Designpaket för takmontage PA3500, 2700,- liten, mm (1 st) PA3DCM Designpaket för takmontage PA3500, 2950,- mellan, mm (1 st) PA3DCL Designpaket för takmontage PA3500, 3500,- stor, mm (1 st) PA3DXT Designpaket för takmontage PA3500, 4150,- förlängning, 420 mm (1 st) PA4DCS Designpaket för takmontage PA4200, 2795,- liten, mm (1 st) PA4DCM Designpaket för takmontage PA4200, 3025,- mellan, mm (1 st) PA4DCL Designpaket för takmontage PA4200, 3625,- stor, mm (1 st) PA4DXT Designpaket för takmontage PA4200, förlängning, 420 mm (1 st) 4215,- Designpaket för väggmontage PA3500/4200* Typ E-nr Beskrivning PA3DW Designpaket för väggmontage PA ,- PA3DW Designpaket för väggmontage PA ,- PA3DW Designpaket för väggmontage PA ,- PA3DW Designpaket för väggmontage PA ,- PA4DW Designpaket för väggmontage PA ,- PA4DW Designpaket för väggmontage PA ,- PA4DW Designpaket för väggmontage PA ,- PA4DW Designpaket för väggmontage PA ,- *) Används tillsammans med med väggkonsoler PA34WB. Designpaket för vertikalt montage PA3500/4200 Typ E-nr Beskrivning PA3VDW Designpaket för vertikalt montage 2520,- PA3515 PA3VDW Designpaket för vertikalt montage 3095,- PA3520 PA3VDW Designpaket för vertikalt montage 3780,- PA3525 PA4VDW Designpaket för vertikalt montage 2730,- PA4215 PA4VDW Designpaket för vertikalt montage 3360,- PA4220 PA4VDW Designpaket för vertikalt montage PA ,- Corinte är avsedd för exklusiva butiksentréer och andra miljöer med höga krav på design, ljudnivå och utförande. Med ett aggregat stående på vardera sidan om dörröppningen blir ridåeffekten och komforten bäst, samtidigt som det ger en estetisk inramning. Luftridån har många smarta och energibesparande funktioner som ger ett helautomatiskt skydd för din entré, anpassningsbar efter varje unikt användningsområde. Corinte är en stilfull och exklusiv luftridå i rostfritt stål, för horisontellt eller vertikalt montage. Installationsbredd upp till 5 meter (2 aggregat, en på vardera sida) Installationshöjd upp till 3 meter Väggkonsoler ingår. 1,7 / 2,2 m Höjd: 500 mm Djup: 350 mm Utförande i högglanspolerat, polerat eller borstat rostfritt stål. Färg insugs- och utblåsgaller: svart, RAL Corinte ADCS E, med elvärme (IP20) 3 Typ Max luftflöde Ljudnivå ADCS17E*¹ 0/7,5/ / ,- ADCS22E 0/10/ / ,- ADCS25E*² 0/11,2/22, / ,- *¹) ADCS17 kan endast fås som horisontellt aggregat. *²) ADCS25 kan endast fås som vertikalt aggregat. Reglering 3 m SIRe Basic SIRe Competent SIRe Advanced Denna luftridå levereras med ett integrerat styrkort SIRe. Det finns tre olika nivåer med olika funktionalitet att välja mellan, Basic, Competent eller Advanced. Läs mer om styrsystem SIRe på sid Tillbehör - Corinte ADCS Typ E-nr Beskrivning SIReB Styrsystem SIRe Basic 620,- SIReAA Styrsystem SIRe Advanced 3240,- ADCMP Skarvsats pendelmontage från tak 4070,- ADCMS Skarvsats väggmontage 4070,- ADCEH Förlängningshuv mm offereras AXP Påkörningsskydd 1055,- 18 Förutsättningar för mätningar av ljudnivå, se sid. 66.

9 RDS Nyhet RDS är en idealisk luftridålösning för karuselldörrar. Luftridån monteras ovanpå dörren och utblåskanalen anpassas till dörrens diameter, vilket ger en snygg och diskret lösning. 3 m Karuselldörren hindrar kontinuerligt drag men för ändå med sig en viss mängd kalluft för varje varv. Luftridån hindrar det kalla luftflödet från att tränga in och ger god värmekomfort. RDS består av ett aggregat och en utblåskanal som anpassas till karuselldörrens form och färg. Höjd: 270 mm Djup: 525 mm Kanalens front täcks av en kanaltäckplåt som kan fås i högglanspolerat, polerat eller borstat rostfritt stål. Den kan även fås i pulverlackerad stålplåt, valfri RAL/NCSfärg. Utblåskanal och luftridå i pulverlackerad stålplåt, vit, RAL Aluminiumlameller. SFS Luftridåer - Karuselldörrar 4 m Nyhet SFS är en luftridå med många smarta funktioner, speciellt utformad för karuselldörrar. Luftridån monteras vertikalt och har en välvd design som gör att den blir en integrerad del av dörren. SF ger ett extra effektivt skydd av det utsatta området precis ovanför golvet. Karuselldörren hindrar kontinuerligt drag men för ändå med sig en viss mängd kalluft för varje varv. Luftridån hindrar det kalla luftflödet från att tränga in och ger god värmekomfort. SFS har en välvd design som följer karuselldörrens form och kan fås pulverlackerad eller i rostfritt stål. Standardlängd är 2200 mm. Aggregatet kan förlängas till max mm (förlängning utan fläktar). Höjd: 295 mm Djup: 580 mm Utförande i högglanspolerat, polerat eller borstat rostfritt stål. Kan även fås i pulverlackerad stålplåt, valfri RAL/NCS-färg. Aluminiumlamell. Färg insugsgaller: grå, RAL Produkter med elvärme 3 RDS E, med elvärme (IP20) 2 Typ steg Max Ljudnivå luftflöde [m 3 /h] RDS23E08 2,7/5,4/8, offereras RDS29E12 3,9/7,8/11, offereras RDS38E18 6,0/12,0/18, offereras RDS56E23 7,8/15,6/23, offereras RDS65E30 9,9/19,8/29, offereras SFS E, med elvärme (IP20) 2 Typ steg Max Ljudnivå Höjd luftflöde [m 3 /h] SFS23E08 2,7/5,4/8, offereras SFS30E12 3,9/7,8/11, offereras SFS38E16 5,4/10,8/16, offereras SFS56E23 7,8/15,6/23, offereras Reglering RDS och SFS SIRe Basic SIRe Competent SIRe Advanced Välja luftridå RDS och SFS Utgå från karuselldörrens öppning när du väljer luftridå. Multiplicera öppningens bredd med dess höjd för att få fram arean. För att skapa ett behagligt inneklimat i entréen behövs mellan 3,5 och 5 kw per kvadratmeter öppning, beroende på lägsta utomhustemperatur. Se för mer information. Denna luftridå levereras med ett integrerat styrkort SIRe. Det finns tre olika nivåer med olika funktionalitet att välja mellan, Basic, Competent eller Advanced. Läs mer om styrsystem SIRe på sid Reglering - RD och SF Typ E-nr Beskrivning SIReB Styrsystem SIRe Basic 620,- SIReAA Styrsystem SIRe Advanced 3240,- Förutsättningar för mätningar av ljudnivå, se sid

10 Värmestrålare Uppvärmning med värmestrålare sker indirekt. Värme överförs från värmaren i taket till ytor som golv, väggar, inventarier och dylikt, som i sin tur avger värme till luften i rummet. På vägen mellan tak och golv sker inga värmeförluster vilket gör värmestrålarna till en energibesparande lösning. Värmestrålning kan jämföras med vanligt ljus eftersom spridning och reflektion sker på liknande sätt. Värmestrålare skapar mycket jämn temperaturfördelning mellan golv och tak. Den dyrbara luftkudde med övervärmd luft som lätt bildas vid taket med andra uppvärmningssystem kan undvikas. I lokaler med högt i tak ger värmestrålare på så sätt betydligt lägre energiförbrukning. Totaluppvärmning Värmestrålare värmer först människor, därefter luften. Den operativa temperaturen, den som människan upplever, kommer därför att vara högre än den verkliga temperaturen. För samma upplevda komforttemperatur kan du således hålla en lägre verklig temperatur med värmestrålare än med konventionella system. För varje grads temperatursänkning sparar du ungefär 5 % energi. Zon- och punktuppvärmning Med värmestrålare kan olika zoner i samma rum ha olika temperatur. Man kan alltså dela in ett område i mindre zoner och hålla olika komfortnivåer i de olika zonerna. Med punktuppvärmning kan man fokusera uppvärmningen på en specifik plats, t.ex. en enskild arbetsplats. Punktuppvärmning kan regleras ungefär som punktbelysning, och ställas in efter behov. Tillskottsvärme Värmestrålare är ofta en enkel och billig lösning som komplement till andra uppvärmningssystem och när man bygger ut befintliga system. I en byggnad med vattenburen uppvärmning är det ofta enklare att sätta upp en eller ett par värmestrålare i stället för att utöka vattenledningssystemet. Kallrasskydd En kall yta, som ett fönster, har kylande inverkan på den omgivande luften. Värmestrålare ger ett effektivt och ekonomiskt skydd mot kallras från fönster genom att värma fönstrets yta. Ju kallare fönstret är, desto mer strålningsvärme tar det upp. Värmestrålningen går automatiskt dit den bäst behövs, vilket gör det lättare att skapa ett behagligt inneklimat. Det finns många fördelar med värmestrålare: Ekonomi Värmer människor och ytor som i sin tur värmer den omgivande luften. Lufttemperaturen kan därigenom sänkas med bibehållen komfort. Värmer direkt efter påslag. Värme i vistelsezonen, inte uppe i taket. Med rätt reglering är sparsänkning möjlig tack vare snabb uppvärmningstid. Säkerhet Genom att placera värmestrålarna högt upp minskas risken att komma i kontakt med dem. Detta skyddar också värmestrålarna från åverkan. Vissa värmestrålare är idealiska för lokaler med brandrisk eller mycket explosiva miljöer (se Aquaztrip). Enkelhet Enkel och flexibel installation. Kräver minimalt underhåll. Utrymme Värdefulla vägg- och golvytor hålls fria då värmestrålaren placeras i taket. Komfort Med värmestrålare värms luften indirekt, vilket ger ett behagligt och dragfritt inneklimat med en jämn temperatur. Till skillnad från traditionella värmesystem orsakar värmestrålare inga luftrörelser, vilket gör att damm, bakterier och lukter inte sprids lika lätt och att inneklimatet blir bättre. Diskret Systemet är helt ljudlöst. Montering i tak eller infällt i undertak ger diskret uppvärmning. 20

11 Välj rätt värmestrålare Värmestrålare finns i olika utföranden och det är främst installationshöjden, den omgivande miljön och den typ av uppvärmning som önskas (se föregående sida) som avgör valet av produkt. Komfort Ur komforthänseende är det mycket viktigt att välja rätt typ av värmestrålare. En infravärmare med halogenlampor på ca 2000 C ger en intensiv, kortvågig värmestrålning. Det passar bra för användning utomhus eller i rum med stor takhöjd. Vill man ha en liknande men mjukare värme kan man använda en infravärmare med rörelement på ca 750 C. Infravärmarnas värmestrålning kan jämföras med den man känner från en öppen eld. Thermocassette, med stor elementyta och en yttemperatur på ca 100 C, avger långvågig värmestrålning som ger behaglig värmekomfort och god spridning i rum med normal takhöjd (2,7 m). I en lokal med höga komfortkrav ska fler värmare med lägre effekt väljas framför färre med högre effekt. Vid zon- och punktuppvärmning ska värmestrålarna placeras så att värmen kommer från minst två håll för bästa komfort. Tabellen nedan och exemplen på de följande sidorna hjälper dig att välja rätt värmestrålare. Kontor, butik och offentliga miljöer Värmestrålare erbjuder många fördelar i lokaler där en tyst, säker och effektiv uppvärmning önskas. De ger en jämn och behaglig värme och orsakar inte drag eller partikelspridning. Att värma med värmestrålare ger fria väggytor och en diskret uppvärmning tack vare att de monteras i tak alternativt byggs in i undertak. Takmontering skyddar också värmarna mot åverkan, vilket bidrar till lång livslängd. Genom att använda värmestrålarnas möjligheter till zon- och punktuppvärmning samt skydd mot kallras är det möjligt att skapa ett komfortabelt inneklimat till bästa ekonomi. Industri och större lokaler Värmestrålarprincipen utnyttjas särskilt väl i byggnader med hög takhöjd såsom industribyggnader. Inga värmeförluster sker mellan värmaren och golvet eftersom värmen avges först när strålarna träffar en yta. En industribyggnad består ofta av zoner med olika temperaturer. Med värmestrålare är det möjligt att rikta värmen dit där den behövs och skapa olika temperaturzoner. Utomhus Sommarsäsongen kan förlängas med hjälp av värmestrålare för utomhusbruk. Det finns olika lösningar beroende på omgivning. För uteserveringar utan skyddande väggar krävs värmare med hög yttemperatur. Ju bättre vindskyddat rummet är, desto mindre blir effektbehovet, vilket innebär att man inte är lika beroende av värmare med hög yttemperatur. Värmestrålare - Snabbguide Typ Värme Installationshöjd Yttemperatur Användning* 1 Värmeelement Sida [m] [ C] Kontor Industri Utomhus Thermoplus EC Värmestrålningspanel, aluminium 22 Thermocassette HP 3 < Värmefolie 23 Elztrip EZ , Värmestrålningspanel, aluminium 23 Elztrip EZ Värmestrålningspanel, aluminium 24 Elztrip EZ Värmestrålningspanel, aluminium 24 Industriinfra IR 3 4, Infrarött rörelement 25 Halogeninfra IRCF * Halogenlampa 25 Comfortinfra CIR 3 2 2, Infrarött rörelement 26 Halogeninfra ELIR * Halogenlampa 26 Halogeninfra IH 3 1,8 3, * Halogenlampa 27 Aquaztrip Flex 2 2, * Värmestrålningspanel, stål 40 Aquaztrip Comfort * Värmestrålningspanel, stål 40 * 1 ) Våra produkter är indelade i tre huvudsakliga användningsområden: "Kontor, butiker och offentliga lokaler", "Industri och stora lokaler" och "Utomhus" men de flesta produkter kan användas inom flera användningsområden. * 2 ) Per meter, beroende på vattentemperatur * 3 ) Glödtrådstemperatur 21

12 Värmestrålare - Kontor, butik och offentliga miljöer Thermoplus EC Thermoplus monteras ovanför fönster vilket ger ett effektivt skydd mot kallras. Utformningen gör den också lämplig för uppvärmning av utrymmen där det är ont om plats, till exempel 2-3 m i badrum. Thermoplus kan dessutom vara ett kostnadseffektivt och flexibelt alternativ till golvvärme. Thermoplus är belagd med vit emalj, vilket gör den både diskret och reptålig. Tack vare dess smala form och att den ofta monteras i takvinkeln kan den bli praktiskt taget osynlig. Thermoplus finns i följande utföranden: - Typ EC, för torra rum. Styrs med separat termostat eller effektregulator. IP20. - Typ ECVT, för våta rum. Har inbyggd brytare (dragströmställare) och termostat. IP44. - Type ECV, för våta rum. Främst avsedd att slavkopplas till ECVT, men kan även regleras separat på samma sätt som EC. IP44. Konsoler för väggmontering medföljer. Fästen för takmontering beställs separat. Max. yttemperatur: 180 C. Färg: vit, RAL 9010, NCS 0502-B. Thermoplus EC (IP20), för normala utrymmen LxHxD EC V~ x100x ,- EC V~ x100x ,- EC V~ x100x ,- EC V~ x100x ,- EC V~ x100x ,- EC V~ x100x ,- EC V~ x100x ,- EC V~ x100x ,- Thermoplus ECVT (IP44), för våta utrymmen. Inbyggd brytare och termostat LxHxD ECVT V~ x100x ,- ECVT V~ x100x ,- ECVT V~ x100x ,- ECVT V~ x100x ,- ECVT V~ x100x ,- Thermoplus ECV (IP44), för våta utrymmen (slav till ECVT) LxHxD ECV V~ x100x ,- ECV V~ x100x ,- ECV V~ x100x ,- ECV V~ x100x ,- ECV V~ x100x ,- Tillbehör - Thermoplus Typ E-nr Beskrivning ERP Elvärmeregulator, 3600/6400W, master 1140,- IP20 ERPS Elvärmeregulator (slavstyrd), IP ,- T Elektronisk termostat, IP30 360,- TKS Elektronisk termostat med synligt vred, 425,- 1-polig brytare, IP30 TD Termostat med digital display, IP30 635,- KRT Kapillärrörstermostat, IP55 995,- TF Takfästesats (2 stycken) 215,- OS Övertäckningsskydd 1070 mm 325,- OS Övertäckningsskydd 1500 mm 345,- För fler termostatalternativ, se sid

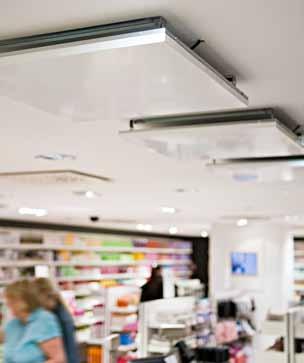

13 Värmestrålare - Kontor, butik och offentliga miljöer Thermocassette HP Thermocassette är avsedd för diskret uppvärmning i kontor, badrum, skolor etc. Den är konstruerad för takmontering, utanpåliggande eller infälld i systemundertak, och kan användas både för totaluppvärmning och för punktuppvärmning av t.ex. en receptionsdisk. Om den monteras i undertak är den väl skyddad från åverkan. Modell med sladd och stickpropp kan enkelt flyttas, om så behövs. Infälld montering gör att värmaren blir en del av taket. Värmestrålare Thermocassette finns i följande utföranden: - HP300/600, avsedd för systemundertak. IP20. - HP305/605, standardmodell med fästkonsoler, rekommenderas av Lantbrukets Brandskyddskommitté. IP55. Den låga yttemperaturen (max. 100 C) gör att Thermocassette passar bra för låga takhöjder. Ingen riskerar att bränna sig. Max. yttemperatur: 100 C. Färg: vit, RAL 9016, NCS S 0500-N. Godkänd av SEMKO samt CE-märkt. Thermocassette HP för undertak, med sladd och stickpropp (IP20) LxBxH Elztrip EZ100 EZ100 används för totaluppvärmning, tillskottsvärme och skydd mot kallras i miljöer, såsom kontor, butiker, restauranger etc. < 3 m EZ100 är en enpanels värmestrålare med 2,5-4 m HP V~ x593x ,- HP V~ x1193x ,- Thermocassette HP med fästkonsoler (IP55) LxBxH HP V~ x593x ,- HP V~ x1193x ,- Tillbehör - Thermocassette HP Typ E-nr Beskrivning ERP Elvärmeregulator, 3600/6400W, master 1140,- IP20 ERPS Elvärmeregulator (slavstyrd), IP ,- T Elektronisk termostat, IP30 360,- TKS Elektronisk termostat med synligt vred, 425,- 1-polig brytare, IP30 TD Termostat med digital display, IP30 635,- KRT Kapillärrörstermostat, IP55 995, Wiremontagesats 265,- För fler termostatalternativ, se sid ren och enkel design som smälter väl in med belysningsarmaturer. Integrerade element och ytstruktur för optimerad verkningsgrad. Värmarna är godkända för vidarekoppling. Fästen medföljer för enkel takmontering. Konsoler för väggmontage (EZMVK) finns som tillbehör. Max. yttemperatur: 280 C. Värmepanel av natureloxerad aluminium. Färg: vit, RAL 9010, NCS 0502-B. Godkänd av SEMKO samt CE-märkt. Elztrip EZ100 (IP44) LxHxB EZ106N V~ x50x ,- EZ111N V~ x50x ,- EZ115N V~ x50x ,- Tillbehör - EZ100 Typ E-nr Beskrivning ERP Elvärmeregulator, 3600/6400W, master 1140,- IP20 ERPS Elvärmeregulator (slavstyrd), IP ,- CIRT Steglös effektregulator med timer, 1110,- 3600/6000W, 230/400V, IP44 T Elektronisk termostat, IP30 360,- TKS Elektronisk termostat med synligt vred, 425,- 1-polig brytare, IP30 TD Termostat med digital display, IP30 635,- KRT Kapillärrörstermostat, IP55 995,- EZMVK Konsol för väggmontage 215,- För fler termostatalternativ, se sid Produkter med elvärme 3 23

14 Värmestrålare - Industri och större lokaler Elztrip EZ200 Elztrip EZ300 EZ200 är avsedd för totaluppvärmning, tillskottsvärme och skydd mot kallras i miljöer såsom varuhus, samlingslokaler, industrilokaler etc. EZ200 är en tvåpanels värmestrålare med ren och enkel design som smälter väl in med belysningsarmaturer. Integrerade element och ytstruktur för optimerad verkningsgrad. Värmarna är godkända för vidarekoppling. Fästen medföljer för enkel takmontering. Max. yttemperatur: 340 C. Värmepanel av natureloxerad aluminium. Färg: vit, RAL 9016, NCS S 0500-N. Godkänd av SEMKO samt CE-märkt m EZ300 är avsedd för totaluppvärmning och tillskottsvärme i industrimiljöer som lager, verkstäder etc. EZ300 är en trepanels värmestrålare med diskret, tålig design som smälter väl in med belysningsarmaturer m Integrerade element och ytstruktur för optimerad verkningsgrad. Värmarna är godkända för vidarekoppling. Fästen medföljer för enkel takmontering. Max. yttemperatur: 350 C. Färg: Hölje av grå aluzinkbelagd stålplåt som är mycket korrosionsbeständigt. Värmepanel av natureloxerad aluminium. Godkänd av SEMKO samt CE-märkt. Elztrip EZ200 (IP44) LxHxB EZ V~ x64x ,- EZ V~ x64x ,- EZ V~ x64x ,- EZ V~ x64x ,- EZ V2~ x64x ,- EZ V2~ x64x ,- EZ V2~ x64x ,- EZ V2~ x64x ,- Tillbehör - EZ200 Typ E-nr Beskrivning T Elektronisk termostat, IP30 360,- TKS Elektronisk termostat med synligt vred, 425,- 1-polig brytare, IP30 TD Termostat med digital display, IP30 635,- KRT Kapillärrörstermostat, IP55 995,- ERP Elvärmeregulator, 3600/6400W, master 1140,- ERPS Elvärmeregulator, slavstyrd, IP ,- CIRT Steglös effektregulator med timer, 1110,- 3600/6000W, 230/400V, IP44 EC Energikomfort 4 zoner 10550,- EC Energikomfort 6 zoner 11400,- ECL Kontaktorlåda Energikomfort (4st à 20A) 3190,- ECL Kontaktorlåda Energikomfort (6st à 20A) 4535,- För fler termostatalternativ, se sid Elztrip EZ300 (IP44) LxHxB EZ V3~/400V3N~ x63x ,- EZ V3~/400V3N~ x63x ,- Tillbehör - EZ300 Typ E-nr Beskrivning T Elektronisk termostat, IP30 360,- TK Elektronisk termostat synligt vred, IP30 360,- TP Programmerbar termostat, IP30 820,- TDIN Elektr. termostat för DIN-montage, IP30 790,- KRT Kapillärrörstermostat, IP55 995,- S Manuell omkopplare för effektsteg ,- EC Energikomfort 4 zoner 10550,- EC Energikomfort 6 zoner 11400,- ECL Kontaktorlåda Energikomfort (4st à 20A) 3190,- ECL Kontaktorlåda Energikomfort (6st à 20A) 4535,- För fler termostatalternativ, se sid

15 Värmestrålare - Industri och större lokaler Industriinfra IR IR är lämplig för totaluppvärmning eller tillskottsvärme i stora lokaler med hög takhöjd. Den kan också användas utomhus, till exempel på idrottsläktare, eller för att hålla lastkajer torra och frostfria. IR har en robust industridesign. 4,5-20 m Reflektorer av blankeloxerad aluminium för optimal värmedistribution. Monteringsbeslagen gör det möjligt att vinkla värmaren i 5 olika lägen. Max. yttemperatur: 700 C. Färg: Hölje av grå aluzinkbelagd stålplåt som är mycket korrosionsbeständigt. Godkänd av SEMKO samt CE-märkt. Halogeninfra IRCF IRCF är speciellt lämplig för punktuppvärmning i anläggningar med stor luftvolym, såsom kyrkor, flyghangarer, industrier och lager. Den 3-10 m höga energieffektiviteten och det kompakta formatet i kombination med låg vikt gör att den kan passa bra i många komplicerade applikationer. IRCF har en diskret och kompakt design. Flexibel storlek med en till tre halogenlampor och blanka reflektorer. Har en till tre halogenlampor och blanka reflektorer. Enkel montering på vägg eller i tak med konsol. Enheten kan vinklas. Skyddsgaller finns som tillbehör. Max glödtrådstemperatur: 2200 C. Färg: grå, RAL Produkter med elvärme 3 Industriinfra IR (IP44) LxHxB IR V3N~* x83x ,- IR V3N~* x83x ,- IR V3N~* x83x ,- *) Kan även kopplas utan Nolla, men då utan effektsteg. Halogeninfra IRCF (IP20) LxHxB IRCF V~ x230x ,- IRCF V~ x375x ,- IRCF V~/400V3~ x515x ,- Tillbehör - Industriinfra IR Typ E-nr Beskrivning T Elektronisk termostat, IP30 360,- TK Elektronisk termostat synligt vred, IP30 360,- TP Programmerbar termostat, IP30 820,- TDIN Elektr. termostat för DIN-montage, IP30 790,- KRT Kapillärrörstermostat, IP55 995,- S Manuell omkopplare för effektsteg ,- CBT Elektronisk timer, IP44 615,- IRG Skyddsgaller till IR ,- IRG Skyddsgaller till IR ,- IRG Skyddsgaller till IR ,- För fler termostatalternativ, se sid Tillbehör - Halogeninfra IRCF Typ E-nr Beskrivning T Elektronisk termostat, IP30 360,- TK Elektronisk termostat synligt vred, IP30 360,- KRT Kapillärrörstermostat, IP55 995,- S Manuell omkopplare för effektsteg ,- CBT Elektronisk timer, IP44 615,- LIRCF Extralampa 1500W 760,- IRCG Skyddsgaller för IRCF1500. IRCF3000 behöver 2 st, IRCF4500 behöver 3 st. 130,- För fler termostatalternativ, se sid

16 Värmestrålare - Utomhus Comfortinfra CIR CIR ger behaglig värme året runt på skyddade terrasser, balkonger och uteserveringar. CIR kan också användas för punktuppvärmning i verkstäder och lager. Kräver inget väderskydd och har fem års rostskyddsgaranti. CIR är lättplacerad tack vare diskret utformning. Den är smal, ljudlös och avger ett svagt ljussken. 2-2,5 m Comfortinfra CIR finns i flera utföranden: - CIR100, med värmeeffekt mellan 500 och 2000 W. - CIR200, med samma effekt och inbyggd brytare (dragströmställare). - CIRC, med 1,8 m sladd och stickpropp. Reflektorer av högglanspolerad aluminium med maximal korrosionsbeständighet. Grå kopplingsboxar av värme- och väderbeständig termoplast (polykarbonat). Justerbara konsoler för enkel vägg- eller takmontering. Max. yttemperatur: 750 C. Färg: gråvit, RAL 9002, NCS 1502-Y. Godkänd av SEMKO samt CE-märkt. Comfortinfra CIR utan inbyggd brytare (IP24) LxHxB CIR V~ x44x94 650,- CIR V~ x44x94 825,- CIR V2~ x44x94 825,- CIR V~ x44x ,- CIR V2~ x44x ,- CIR V~ x44x ,- CIR V2~ x44x ,- Comfortinfra CIR med inbyggd brytare (IP24) LxHxD CIR V~ x44x94 960,- CIR V~ x44x ,- CIR V2~ x44x ,- CIR V2~ x44x ,- CIR V2~ x44x ,- Halogeninfra ELIR ELIR:s intensiva värmeavgivning gör den lämplig för alla utomhusmiljöer och för tuff industrimiljö. ELIR är lätt, stabil och flyttbar och passar även bra för tillfällig uppvärmning 2-3 m på bl.a byggarbetsplatser. Den koncentrerade värmeavgivningen gör ELIR till ett bra komplement till avfuktare för torkning av områden med fuktskador. Hög kapslingsklass (IP65) gör det möjligt att använda värmaren i de allra flesta miljöer. ELIR har en genomtänkt design i kompakt format. Enkel, robust och lätt (1 kg). ELIR har inget skyddsglas vilket medför 10 15% högre verkningsgrad jämfört med en glasförsedd värmare med samma kapslingsklass. Samtliga delar är korrosionsskyddade. Hölje/reflektorer av högblank aluminium med maximal korrosionsbeständighet. ELIR väggmonteras med medföljande konsol eller hängs i tak. Den kan också monteras på stativ för flyttbar uppvärmning. Takupphängningsdetaljer och stativ beställs separat. Grå plintboxar av värme- och vädertålig plast. Färg: RAL 7035, NCS 1502-G. Max. yttemperatur: 2200 C. Halogeninfra ELIR (IP65) LxHxB ELIR V~ x112x ,- Tillbehör - Halogeninfra ELIR Typ E-nr Beskrivning ELIRC Kedja för takmontage 110,- ELIRS Stativ för flyttbar användning 400,- ELIRB Universalfäste för stativ 315,- IREL Extralampa 380,- CBT Elektronisk timer, IP44 615,- Nyhet Comfortinfra CIR med sladd och stickpropp (IP24) LxHxB CIR11021C V~ x44x ,- Tillbehör - Comfortinfra CIR Typ E-nr Beskrivning CIRT Steglös effektregulator med timer, IP ,- CBT Elektronisk timer, IP44 615,- 26

17 Värmestrålare - Utomhus Halogeninfra IH Halogeninfra IH är det perfekta valet för utsatta utomhusmiljöer där designen är viktig som t.ex. altaner, uteserveringar etc. IH kan också användas som punktuppvärmning i 1,8-3,5 m stora lokaler såsom kyrkor, industrier och lager. IH är lättplacerad tack vare sin kompakta konstruktion. Den smarta designen ger ett stilrent intryck och produkten smälter väl in i prestigefyllda utomhusmiljöer. IHXH Produkter med elvärme 3 IH finns i två utföranden: - IHW ger en bred värmespridning (60 ), rekommenderad installationshöjd 1,8 2,5 m. - IHF ger en riktad värmespridning (40 ), rekommenderad installationshöjd 2,3 3,5 m. Högintensiv halogenlampa och blankpolerad reflektor för optimal värmedistribution. Ger % högre verkningsgrad jämfört med en värmare, som är försedd med frontglas och av samma kapslingsklass. Upphängningsfäste för väggmontage. Även möjlig att pendla från tak eller montera på t.ex. parasoll eller stolpe. Flera monteringsalternativ finns som tillbehör. Max glödtrådstemperatur: 2200 C. Färg: grå, RAL Godkänd av SEMKO samt CE-märkt. IHXL Halogeninfra IHW med bred värmespridning (IPX4) LxHxB IHW V~ x77x ,- IHW V~ x77x ,- IHUB IHP + IHT Halogeninfra IHF med riktad värmespridning (IPX4) LxHxB IHF V~ x77x ,- IHF V~ x77x ,- Tillbehör - Halogeninfra IH Typ E-nr Beskrivning CBT Elektronisk timer, IP44 615,- IHUB Universalfäste 380,- IHXH Rörkonsol för hög infästningspunkt 805,- IHXL Rörkonsol för låg infästningspunkt 805,- IHT Trippelkonsol 1080,- IHTW Wiresats (3 st. vajrar) för IHT 295,- IHP Stolpe för golvmontage 825,- IHL Halogenlampa 1000W 905,- IHL Halogenlampa 1500W 975,- IHT + IHTW 27

18 Värmefläktar Frico har i decennier lett utvecklingen av värmefläktar och vi har ett komplett sortiment av värmefläktar i världsklass, både för el- och vattenburen värme. Det är det nordiska vinterklimatet som har satt standarden. Fricos värmefläktar säljs över hela världen och används i de mest skiftande miljöer; lager, torkrum, pumprum, byggarbetsplatser, gruvor, sporthallar, butiker, djurstallar och båtar m.m. Det goda rykte våra värmefläktar skaffat sig är vi stolta över. De har gjort sig kända som pålitliga, med extremt lång livslängd. Konstruktionerna är robusta och tål tuff behandling. Samtidigt har de marknadens lägsta ljudnivå. Varje detalj är omsorgsfullt utformad, inget lämnas åt slumpen. Extremt tystgående Ett av de viktigaste momenten i Fricos produktutveckling är att ta fram värmefläktar med låg ljudnivå. Vid Fricos anläggning i Skinnskatteberg finns ett av Europas mest sofistikerade luftoch ljudlaboratorium. Här finns avancerad utrustning och djupa kunskaper. Det ger oss ovärderliga möjligheter att uppnå bästa ljud- och luftflödesprestanda. Mycket effekt, liten investering Jämfört med andra värmesystem är investeringskostnaden för värmefläktar låg. Fricos sortiment av kraftfulla värmefläktar ger mycket värmeeffekt för pengarna. Kompakta och robusta Fricos värmefläktar är mycket kompakta och har låg vikt. De är därför lätta att flytta med sig, alternativt installera. I sortimentet finns också värmefläktar för miljöer med speciella krav som är extra robusta och tål tuffa tag i aggressiva miljöer. Värme och ventilation Med värmefläktar är det möjligt att enkelt kombinera uppvärmning med ventilation. I ett blandningsskåp går det att blanda utomhusluft med inomhusluft i lagom avpassade proportioner till värmefläktens insug. En enkel och ekonomisk uppvärmnings- och ventilationslösning med bra värmekomfort. Kvalitetscertifikat och miljöcertifikat Fricos värmefläktar är tillverkade i vår moderna produktionsanläggning i Skinnskatteberg. Tillverkningen är kvalitetscertifierad enligt ISO 9001 och miljöcertifierad enligt ISO Tillverkningen sker så energisnålt som möjligt med ett minimum av materialåtgång och utsläpp. 28

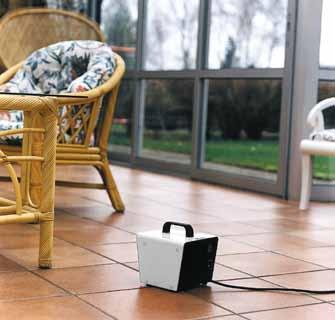

19 Värmefläktar Värmefläkt K21 K21 är en kompakt och säker värmefläkt avsedd för portabelt bruk. Den lämpar sig väl för uppvärmning av mindre utrymmen, t.ex. garage, husvagnar, förtält, sommarstugor, kontorsrum, uterum, etc. Värmefläkt K21 är liten och kompakt i vitlackerad plåt och är försedd med ett stadigt handtag. Självbegränsande keramiskt PTC-element som inte kan överhettas. Intensiv och koncentrerad värmeavgivning. Luften värms cirka 65 C när den passerar genom K21. Försedd med 2 meter lång sladd med stickpropp för anslutning till jordat uttag. Termostat ( C) och effektväljare (0/1/2 kw). Mått HxBxD: 220x160x200 mm. Färg: vit, RAL 9016, NCS S 0500-N. Godkänd av SEMKO samt CE-märkt. Värmefläkt Cat Cat är en serie kompakta och tysta värmefläktar för stationärt bruk. De passar bra i den lilla lagerlokalen, i garaget, verkstaden eller butiken. Med blandningsskåp (tillbehör) kan uppvärmning och ventilation kombineras, genom att återluft och uteluft blandas. Värmefläkt Cat har en klassiskt ren design i vitlackerad stålplåt. Den är liten och diskret och därmed lättplacerad. Låg ljudnivå. Väggfäste med 10 lutningsvinkel för god värmespridning. Inbyggd termostat med inställningsområde C och effektväljare. Även möjlighet till extern reglering, t.ex. termostat och timer. Mått HxBxD C3 och C5: 255x335x276 mm. Mått HxBxD C9: 315x405x335 mm. Färg: vit, RAL 9016, NCS S 0500-N. Produkter med elvärme 3 Värmefläkt K21 (IP21) Typ E-nr RSK-nr Spänning Luftflöde Ljudnivå* K V~ 0/1/ ,- *) Förutsättningar: avstånd till aggregat 5 m. Värmefläkt Cat (IP44) Luftflöde Ljudnivå* C V/400V3N~ 0/1,5/ ,- C V3N~ 0/2,5/ ,- C V3N~ 0/4,5/ ,- *) Förutsättningar för mätningar av ljudnivå, se sid. 66. Regleringsalternativ Inbyggd reglering Den inbyggda termostaten reglerar både fläkt och värme, alternativt endast värme. Valet görs med funktionsväljaren. väljs med effektväljaren. Extern reglering - T10/K10, rumstermostater - EV300, effektväljare - CBT, elektronisk timer Tillbehör - Cat Typ E-nr Beskrivning T Elektronisk termostat, IP30 360,- TK Elektronisk termostat synligt vred, IP30 360,- TKS Elektronisk termostat med synligt vred, 425,- 1-polig brytare, IP30 KRT Kapillärrörstermostat, IP55 995,- EV väljare med effektsteg 0-1/2-1/1, 420,- IP44 CBT Elektronisk timer, IP44 615,- KUR Elektroniskt kopplingsur, IP ,- CMB Blandningsskåp C3 och C5 2170,- TP3/5 Täckplåt för reglage C3 och C5 180,- TP9 Täckplåt för reglage C9 195,- 29

20 Värmefläktar Värmefläkt Tiger Tiger är en serie tåliga och kompakta värmefläktar för proffs med höga krav. Värmefläkt Tiger är portabel, modeller upp till 15 kw kan även hängas på vägg. Tiger 2-9 kw är avsedda för uppvärmning och torkning i utrymmen som t.ex. garage, verkstäder och butiker. För uppvärmning och torkning i större lokaler som industrilokaler och verkstäder, där högre effekter krävs, passar Tiger 15, 20 och 30 kw. Värmefläkt Tiger har en kompakt och robust design i rödlackerad stålplåt. Det kraftiga rörstativet fungerar som ett väl balanserat och ergonomiskt bärhandtag. Utformningen skyddar mot slag och vibrationer för att kunna användas i tuffare miljöer. Värmefläkt Tiger finns i följande utföranden: - P21 och P31 har 1,8 m sladd med stickpropp för anslutning till jordat uttag. Kan hängas på vägg. - P33, P53 och P93 har 1,8 m kabel med CEE-don. 230V-uttag (typ E) på baksidan. Kan hängas på vägg. - P153 har 1,8 m kabel med CEE-don. Kan hängas på vägg. - P203, P303 och P305 levereras med 1,8 m kabel utan don. P305 kan anslutas 440V3~ och 500V3~. Låg ljudnivå. Inbyggd termostat med inställningsområde C och effektväljare. Väggfäste LT22406 kan beställas kostnadsfritt. Mått HxBxD P21-P53: 450x290x390 mm. Mått HxBxD P93: 530x350x480 mm. Mått HxBxD P153: 510x410x530 mm. Mått HxBxD P : 590x630x600 mm. Färg: röd, RAL 3020, NCS 1090-Y80R. Värmefläkt Tiger 2-9 kw (IP44) Typ E-nr RSK-nr Spänning Luftflöde Ljudnivå P V~ 0/ , P V~ 0/2/ ,- P V3N~* 0/1,5/ , P V3N~* 0/2,5/ , P V3N~* 0/4,5/ ,- *) Finns även utan nolla och har då typbeteckningarna P33-0, P53-0 och P93-0. Dessa modeller saknar 230V-uttag på baksidan. Värmefläkt Tiger 15 kw (IP44) Luftflöde Ljudnivå P V3~ 0/7,5/ ,- Värmefläkt Tiger 20 och 30 kw (IP44) Luftflöde Ljudnivå P V3~ 0/10/ / ,- P V3~ 0/10/20/ / ,- P3053* V3~ 0/7,5/15/ / ,- 500V3~ 0/10/20/30 *) Kan anslutas till 440V3~ och 500V3~. Förutsättningar för mätningar av ljudnivå, se sid

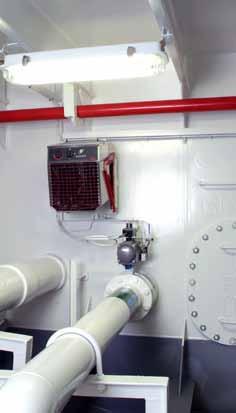

21 Värmefläktar Elektra - C/F/V/H Elektra är en serie värmefläktar konstruerade för att klara av krävande miljöer. De olika modellerna kan användas i allt från korrosiva miljöer och brandfarliga utrymmen till rum med höga temperaturer samt ombord på fartyg och offshoreplattformar. Elektra är främst tänkt för stationärt bruk, men kan även användas som portabel värmefläkt. Värmefläkt Elektra har en modern design med ett hölje i rostfri stålplåt, rött galler och röda konsoler. Konsolerna är vridbara, vilket gör att Elektra även kan användas som portabel värmefläkt. Värmefläkt Elektra finns i fyra utföranden: - Elektra C är avsedd för korrosiva och fuktiga miljöer, t.ex. tvätthallar för bilar och reningsverk. Hölje i syrafast stålplåt. IP65. - Elektra F har låg elementtemperatur och är godkänd för användning i brandfarliga utrymmen, t.ex. snickerier och lantgårdar. IP65. - Elektra V är konstruerad för att klara vibrationer på fartyg och offshoreplattformar och är godkänd av Det Norske Veritas. Finns även för 440V/60Hz. IP44. - Elektra H är avsedd för rum med höga temperaturer, upp till 70 C. IP44. Mått HxBxD ELC331, ELF , ELV: 375x300x340 mm. Mått HxBxD ELC , ELF933, ELH: 445x375x430 mm. Färg: hölje i rostfri stålplåt (Elektra C i syrafast rostfri stålplåt), galler och konsol i RAL 3020 (rött). Godkänd av SEMKO samt CE-märkt. Elektra V är godkänd av Det Norske Veritas. Regleringsalternativ Värmefläkt Elektra H har inbyggd termostat med arbetsområde C, övriga modeller har inbyggd termostat med arbetsområde C. kan väljas med effektväljare på apparaten eller på extern manöverpanel. Värmefläkt Elektra C för korrosiva och fuktiga miljöer, (IP65) steg Luftflöde Ljudnivå* ELC V~ 0/1,5/ ,- ELC V3~ 0/3/ ,- ELC V3~ 0/4,5/ ,- ELC V3~ 0/7,5/ ,- Värmefläkt Elektra F för brandfarliga utrymmen, (IP65) steg Luftflöde Ljudnivå* ELF V~ 0/1,5/ ,- ELF V3~ 0/3/ ,- ELF V3~ 0/4,5/ ,- Värmefläkt Elektra V för fartyg och offshoreplattformar, (IP44) steg Luftflöde Ljudnivå* ELV V~ 0/2/ ,- ELV V3~ 0/1,5/ ,- ELV /440V3~ 0/1,8/3, ,- ELV V3~ 0/2,5/ ,- ELV /440V3~ 0/3/ ,- Värmefläkt Elektra H för höga temperaturer, (IP44) steg Luftflöde Ljudnivå* ELH V3N~ 0/3/ ,- ELH V3N~ 0/4,5/ ,- *) Förutsättningar: avstånd till aggregat 5 m. Produkter med elvärme 3 Elektra C / Elektra V - ELSRT, manöverpanel, styr en apparat - ELSRT4, manöverpanel, styr upp till fyra apparater Elektra F - ELS, manöverpanel Elektra H - ELRT, rumstermostat Tillbehör - Elektra C/F/V/H Typ E-nr Beskrivning ELSRT Manöverpanel med termostat för ELC 1395,- och ELV (styr en apparat), IP65 ELSRT Manöverpanel med termostat för ELC 4450,- och ELV (styr upp till 4 apparater), IP65 ELS Manöverpanel för ELF (styr en 615,- apparat), IP65 ELRT Rumstermostat för ELH, IP ,- KRT Kapillärrörstermostat, IP55 995,- 31

22 Värmefläktar Värmefläkt Panther 6 15 Panther 6-15 är är en serie mycket tysta och effektiva värmefläktar för stationärt bruk. De är avsedda för uppvärmning, torkning och ventilation i t.ex. verkstäder, sporthallar, butiker, samlingslokaler och torkrum. Med blandningsskåp (tillbehör) kan uppvärmning och ventilation kombineras, genom att återluft och uteluft blandas. Värmefläkt Panther har en klassiskt ren design i vitlackerad stålplåt. Låg ljudnivå. Levereras med väggfäste som gör det möjligt att rikta luftströmmen nedåt och åt sidan. Inbyggd termostat med inställningsområde C, möjlighet att ansluta extern termostat. Extern manöverpanel PP15 (beställs separat) med master-/ slavfunktion, för upp till sex apparater, ger en bra och enkel reglering. Mått HxBxD: 520x450x510 mm. Färg: vit, RAL 9016, NCS S 0500-N. Värmefläkt Panther Panther är en serie kraftfulla och tysta värmefläktar för stationärt bruk. De är avsedda för uppvärmning, torkning och ventilation i större lokaler, t.ex. industrier. Med blandningsskåp (tillbehör) kan uppvärmning och ventilation kombineras, genom att återluft och uteluft blandas. Värmefläkt Panther har en klassiskt ren design i vitlackerad stålplåt. Levereras med väggfäste som gör det möjligt att rikta luftströmmen nedåt och åt sidan. Eftergångstermostat för effektiv avkylning. Extern manöverpanel PP20/30 (beställs separat) med master-/ slavfunktion, för upp till sex apparater, och extern termostat, t.ex. RTI2 ger en bra och enkel reglering. Mått HxBxD: 576x478x545 mm. Färg: vit, RAL 9016, NCS S 0500-N. Värmefläkt Panther 6-15 kw (IP44) Luftflöde Ljudnivå SE V3N~ 0/3/6 900/ / ,- SE V3N~ 0/4,5/9 900/ / ,- SE V3N~ 0/6/12 900/ / ,- SE V3N~ 0/7,5/15 900/ / ,- SE135* V3~ 500V3~ 0/5/10 0/7/13,5 900/ / / ,- *) Kan anslutas till både 440V3~ och 500V3~. Regleringsalternativ Panther 6 15 kw och kw Varvtals- och termostatreglering - RTI2, elektronisk 2-stegstermostat, IP44 - KRT2800, 2-stegs kapillärrörstermostat, IP55 - PP15, manöverpanel, styr upp till sex Panther 6-15 kw PP20, manöverpanel, styr upp till sex Panther 20 kw PP30, manöverpanel, styr upp till sex Panther 30 kw Temperaturautomatik - PTA01, temperaturautomatik, styr upp till sex apparater Reglering till blandningsskåp - PHR01, handreglage, manuell - PSA01, spjäll- och temperaturautomatik - PSM01, spjällmotor, kombineras med PSA01 då flera blandningsskåp ska styras Förutsättningar för mätningar av ljudnivå, se sid Värmefläkt Panther 20 och 30 kw (IP44) Luftflöde Ljudnivå SE V3N~ 0/10/ / / ,- SE V3N~ 0/10/20/ / / ,- SE305* V3~ 0/7,5/15/ / / ,- 500V3~ 0/10/20/ / /60 * 1 ) Kan anslutas till både 440V3~ och 500V3~. Tillbehör Panther 6 15 kw och kw Typ E-nr Beskrivning PP Manöverpanel för SE06 - SE15, IP44 715,- PP Manöverpanel för SE20, IP44 815,- PP Manöverpanel för SE30 och SE305, 845,- IP44 PTA Temperaturautomatik, IP ,- PBS Blandningsskåp till SE06 - SE ,- PBS Blandningsskåp till SE20, SE30 och 4490,- SE305 PHR Handreglage 745,- PSM Spjällmotor, IP ,- PLR Luftriktare till SE06 - SE ,- PLR Luftriktare till SE20, SE30 och SE ,- PSA Spjäll- o. temperaturautomatik, IP ,- PTRP Torkrumspaket utan värmefläkt 4315,- PFF Frånluftsfläkt till SE 06 - SE15, IP ,- PFF Frånluftsfläkt till SE20, SE30 och SE305, 3725,- IP54 KRT stegstermostat, IP ,- RTI Elektronisk 2-stegstermostat, IP ,- RTI2V Elektronisk 2-stegstermostat, utvändigt 1180,- vred, IP44 CBT Elektronisk timer, IP44 615,- KUR Elektroniskt kopplingsur, IP ,-

23 Industritakfläkt ICF Industritakfläkt ICF Takfläktar används främst för att utjämna temperaturen i lokaler med högt i tak, t.ex. industri- och lagerlokaler, sporthallar och butiker. Flera regleralternativ och olika långa upphängningspendlar och fläktvingar gör det möjligt att anpassa industritakfläkt ICF till nästan alla lokaler. Tack vare att industritakfläkt ICF pressar ner den varma luften vid taket och sänker temperaturen där, minskar värmeförlusterna genom tak och väggar och uppvärmningskostnaderna kan i många fall reduceras med upp till 30 %. Industritakfläkt ICF är av hög kvalitet och underhållsfri med en lång livslängd vilket resulterar i en mycket kort inbesparingstid, i många fall mindre än ett år. Industritakfläkt ICF är av funktionell design som med sin vita färg smälter väl in i de flesta byggnader. Dess låga ljudnivå gör den ännu mer diskret. Fläktvingarna för ner stora mängder luft utan att lufthastigheten blir för stor. Kan roteras i båda riktningarna. Vibrationsdämpad upphängning. Förzinkade fläktvingar och pendel. Färg: vit, NCS S 0505-R90B. Kapsling ICF20: IPX0. Kapsling ICF55: IPX5. Godkänd av IMQ och CE-märkt. Regleringsalternativ - CAR15, automatisk varvtalsreglering, för högst 15 fläktar, reversibel - CFR1R, 5-stegreglering för 1 fläkt, reversibel - RE5, 5-stegsreglering för högst 12 fläktar - PE1/PE2,5, steglös varvtalsreglering för 2 respektive 6 fläktar CAR15, automatisk varvtalsreglering Automatisk reglering av varvtalet, via externa givare, allt eftersom temperaturskillnaden varierar mellan golvet och taket. Inbyggd brytare finns för reversibel gång. Kan reglera max. 15 fläktar. IP33. CFR1R, 5-stegsreglering 5-stegsreglering. Inbyggd brytare finns för reversibel gång. Kan reglera max. 1 fläkt. IPX0. RE5, 5-stegsreglering 5-stegsreglering. Kan reglera max. 12 fläktar. IP54. PE1/PE2,5, steglös varvtalsreglering Enfas manuella tyristordon för steglös inställning av varvtal samt för till- och frånslag. Kan monteras utanpåliggande (IP54) eller infälld (IP44). PE1 kan reglera max. 2 fläktar och PE2,5 kan reglera max. 6 fläktar. Produkter med elvärme 3 Industritakfläkt ICF, vit (IPX0/IPX5) Luftflöde HxØ ICF V~ x ,- ICF V~ x ,- Tillbehör - ICF Typ E-nr Beskrivning CAR Temperaturautomatik med 2 givare 4275,- som känner temperaturdifferensen mellan golv och tak. Styr varvtalet på max. 15 fläktar. CFR1R stegsreglering för 1 fläkt, reversibel 450,- RE stegsreglering för 12 fläktar 2015,- PE Steglös reglering för 2 fläktar 700,- PE Steglös reglering för 6 fläktar 800,- CFAP Kort pendel, total höjd 395 mm 180,- CFAP Lång pendel, total höjd 945 mm 200,- CFB Fläktvingar, 914 mm (3 st) 275,- CFB Fläktvingar, 1218 mm (3 st) 295,- a a/2 a a /2 Rekommenderat avstånd mellan fläktarna (a) Takhöjd (m) Fläktavstånd a (m)

24 Konvektorer Konvektion kallas den roterande luftrörelse då luften påverkas av en värmekälla. Luften värms - stiger uppåt - kallnar och kommer tillbaka för att åter värmas. Detta ger god komfort genom bra värmespridning och den uppåtriktade varma luftströmmen utnyttjas till att motverka kallras från stora glasytor. Konvektorer och radiatorer är enkla att installera. I vårt sortiment finns en konvektor för varje behov; små diskreta, robusta och tåliga eller snabba och ekonomiska, alla med lika hög kvalitet. Kamrörsradiator Fricos kamrörsradiatorer är avsedda för tuffa miljöer och är godkända för våta utrymmen, men finns även i utförande för brandfarliga rum. Retrodesignen har dessutom skapat ett nytt användningsområde i moderna hus. Fricos kamrörsradiatorer har en tålig och robust design i mörkgrön stålplåt. Det kompakta formatet gör att kamrören tar liten plats, men ger mycket värme. Kamrörsradiatorn finns i följande utföranden: - Modell 125, utan effektväljare. - Modell 126, med effektväljare som reglerar värmen i tre steg. - Modell 127, utan effektväljare, sandfylld och lämplig för brandfarliga rum. Kamflänsarna ökar den värmeavgivande ytan och ger god värmeöverföring kombinerat med ett kompakt utförande. Återställbart överhettningsskydd längs hela kamrörets längd. Ett skyddande stålhölje ger lägre yttemperatur och extra skydd mot stötar (modell 125 och 126). Mått HxD: 180x185 mm Färg: mörkt grön, RAL 6005, NCS 7020-B90G. Kamrörsradiator (IP44) Vikt [kg] B V~ ,4 2320, B V~ ,3 2570, B V~ ,5 2820, B V~ ,5 3025, B V~ ,7 3450, B V~ ,7 3640, B V~ ,5 4505, B V~ ,9 3270, B V~ ,3 5625,- Minielement/frostvakt Minielement/frostvakt ger mycket värme trots litet format. De kompakta radiatorerna är lämpliga som frysskydd, men kan också användas för uppvärmning i många olika utrymmen, exempelvis bostäder, vid vattenrör, mindre förråd, växthus och elskåp. Minielement/frostvakt finns i vitlackerat eller rostfritt utförande och är mycket lättplacerad tack vare sin lilla storlek. Monteras horisontellt på vägg. Rostfritt rörelement. Försedd med 1 meter lång sladd med stickpropp för anslutning till jordat uttag. Inbyggt överhettningsskydd. Inbyggd termostat med inställningsområde C. Färgbeteckning front: NCS 1103-Y06R (vit). FMLR200 är i rostfritt utförande. Mått HxD: 90x68 mm Minielement FML, FMLR (IP31) Typ E-nr RSK-nr Spänning Vikt [kg] FMLR V~ ,7 585, FML V~ ,7 380, FML V~ ,9 450, FML V~ ,1 510,- 34

25 Konvektorer TWT Thermowarm TWT, TWTC TWTC Thermowarm är en serie lättplacerade konvektorer avsedda för offentliga lokaler som t.ex. omklädningsrum, förråd och toaletter. TWTC kan dessutom användas i korrosiva och aggressiva miljöer. TWT200 har en yttemperatur så låg som 60 C vilket gör den speciellt lämplig för daghem och hygienutrymmen. Thermowarm är lättplacerad och har, trots sitt lilla format, en stor värmeeffekt. De tre olika ytbehandlingarna i vitlack, velourbelagd och rostfritt, gör att Thermowarm passar i de flesta miljöer. Frontplåten kan demonteras och konvektorerna hålls därför enkelt rena och snygga. Med kamflänsar och rörelement. Inbyggd termostat med inställningsområde C. Återställbart överhettningsskydd längs hela konvektorns längd. Mått HxD: 205x123 mm Färg TWT100 och TWT300: vitlackerad front, RAL 9016, NCS S 0500-N, grå gavlar Färg TWT200: grå velourbelagd front, grå gavlar Färg: TWTC: rostfritt utförande, svarta gavlar Bänkvärmare SH Bänkvärmare SH är avsedd för bänkar i kyrkor, vänthallar eller liknande. Bänkvärmaren monteras fast under sitsen och sprider värme i vistelsezonen genom både konvektion och värmestrålning. Eftersom värmen kommer direkt vid påslag är SH ett bra och effektivt alternativ även i tröguppvärmda byggnader som exempelvis kyrkor. Att bara värma upp byggnaden vid behov gör att kostnaderna för uppvärmning hålls på en låg nivå. Bänkvärmare SH har en diskret design särskilt anpassad för att passa under bänkar och sittplatser. Godkänd för vidarekoppling. Skyddsgaller och rostfritt rörelement. Enkel och smart reglering med Energikomfort (mjukvärmereglering). Finns som tillbehör. Dubbla reflektorer (yttre och inre) som ger nedåtriktad värmespridning. Yttre reflektorn är i zinkgalvaniserad stålplåt och värmaren är grålackerad. Färgbeteckning: NCS 4000, RAL 7036 (grå). Mått HxD: 220x100 mm (med konsoler). Produkter med elvärme 3 TWT100 (IP44) vitlackerad front, med effektbrytare Vikt [kg] TWT V~ ,5 1920,- TWT V~ ,5 1920,- TWT V~ ,0 2100,- TWT V~ ,0 2100,- TWT V~ ,0 2420,- TWT V~ ,0 2420,- Bänkvärmare SH (IP21) Vikt [kg] SH V~ ,4 935,- SH V~ ,4 935,- SH V~ ,9 1040,- SH V~ ,9 1040,- SH V~ ,9 1255,- SH V~ ,9 1255,- TWT200 (IP44) grå velourbelagd front, med effektbrytare, 60 C Vikt [kg] TWT V~ ,5 2245,- TWT V~ ,5 2245,- TWT V~ ,0 2380,- TWT V~ ,0 2380,- TWT V~ ,0 2655,- TWT V~ ,0 2655,- TWT300 (IP21) vitlackerad front, med sladd och stickpropp Vikt [kg] TWT V~ ,5 2220,- TWT V~ ,0 2270,- TWT V~ ,0 2540,- TWTC (IP54) rostfritt utförande, med sladd och stickpropp Vikt [kg] TWTC V~ ,5 2845,- TWTC V~ ,0 3025,- TWTC V~ ,0 3455,- 35

26 Konvektorer och avfuktare Fläktkonvektor PF Fläktkonvektor PF passar in i de flesta miljöer, t.ex. bostäder och kontor. Den kan med fördel installeras i lokaler som används sällan, t.ex. sommarstugor, där snabb uppvärmning önskas. Fläktkonvektorn har dessutom mycket goda upptorkande egenskaper. Modeller upp till 800 W har en yttemperatur mindre än 60 C vilket gör dem extra lämpliga för daghem och hygienutrymmen. Fläktkonvektorn förbrukar mindre energi än vanliga konvektorer. Luftflödet från konvektorn, som utjämnar temperaturskillnaden mellan golv och tak, medför högre verkningsgrad och lägre energiförbrukning jämfört med konvektorer utan fläkt. Fläktkonvektor PF har en snygg och ren design i vitlackerad stålplåt. Front i borstad aluminium finns som tillbehör. Den låga yttemperaturen gör det möjligt att lackera frontplåten i valfri färg eller sätta film på den. Fläktkonvektor PF finns i följande utföranden: - PFE är försedd med en 1,2 meter lång sladd med stickpropp för anslutning till jordat uttag (230V~). Kan användas portabelt, golvstativ finns som tillbehör. - PFD är avsedda för fast installation (400V2~). Låg ljudnivå. Master-/slavfunktion. Inbyggd termostat med inställningsområde C Förberedda för nattsänkning via extern signal. Mått HxD: 330x90 mm + konsol 30 mm Färg: vitlackerad, RAL 9016, NCS 0500 (standard), borstad aluminium som tillbehör. Luftavfuktare LAF10 LAF10 är en luftavfuktare som minskar överskottsfukten, samtidigt som den ger tillskottsvärme i lokalen. Avfuktaren passar bra i utrymmen som ofta utsätts för fukt som t.ex. källare, lager, tvättrum och träningslokaler eller efter mindre vattenskador. LAF10 är mycket enkel att använda och har en låg energiförbrukning. Med en kontrollerad luftfuktighet minskar risken för fuktskador inomhus som kan vara kostsamma att reparera. Med sitt enkla utförande och neutrala färgsättning passar LAF10 in i de flesta miljöer. Tack vare hjul och bärhandtag är den enkel att flytta och placera. Avfuktningskapacitet: 5 liter/dygn vid förhållanden RT 27 C, RH 60 %. 10 liter/dygn vid förhållanden RT 30 C, RH 80 %. Inbyggt filter. Automatisk avfrostning. Inbyggt uppsamlingskärl med nivåvakt och indikeringslampa. Inställbar hygrostat (30-80 % relativ fuktighet). Två fläkthastigheter. Försedd med en 2 meter lång sladd med stickpropp för anslutning till jordat uttag. Arbetsområde temperatur: 8-35 C förbrukning: 220 W Köldmedietyp (freonfri): R134a Mått HxBxD: 550x270x364 mm Färg: vit, Pantone 428C. Godkänd av TÜV och CE-märkt. Fläktkonvektor PFE/PFD (IP23) PFE V~ ,- PFE V~ ,- PFE V~ ,- PFE V~ ,- PFD V2~ ,- PFD V2~ ,- PFD V2~ ,- PFD V2~ ,- Tillbehör Typ E-nr Beskrivning PFFAL Front, borstad aluminium 540,- PFFS Golvstativ PFE/PFD 295,- Luftavfuktare LAF10 (IP21) Typ E-nr RSK-nr 230V~ Luftflöde [m 3 /h] LAF Ljudnivå* 1 Ström* 2 Vikt [A] [kg] 90/115 40/45 1,0 13,5 2020,- * 1 ) Förutsättningar: Avstånd till aggregat 3 meter. * 2 ) Gäller vid lufttemperatur 20 ºC. Kapacitet (liter/dygn) Typ Vid 30 C 80%RH Vid 27 C 60%RH Vid 20 C 60%RH Vid 8 C 60%RH LAF10 10,0 5,0 4,0 1,8 36

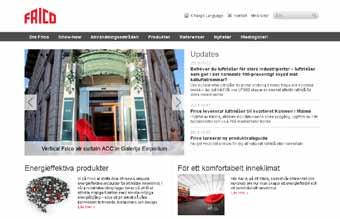

27 förenklar din vardag! På webbplatsen delar vi med oss av vår kunskap inom värme. Du får produktinformation, vi tipsar om lösningar på värmeproblem och ger inspiration från olika miljöer. Produktvalsguiden hjälper dig hitta rätt produkt och du samlar enkelt ihop all teknisk data, tillbehör och värmeberäkning till dina handlingar. Psst! Du har väl inte glömt? Ta en titt på Fricos facebook-sida för att få tillgång till bilder från installationer, mässor och även vad som händer här på kontoret. Har du ett eget foto av en Frico produkt? Passa på att ladda upp dem på vår vägg och bli en del av Fricofamiljen. Du hittar oss även på Twitter, YouTube och flickr.
