PELLETS SPANNMÅL EL VED OLJA FOCUS

Transkript

1 PANNOR PELLETS SPANNMÅL EL VED OLJA FOCUS har rätt panna oavsett bränsle. 89% 92% 91% 11-06

2 ECO NATURE 40 VED MILJÖVÄNLIGT OCH EFFEKTIVT ALTERNATIV NY OCH MODERN VÄRMEPANNA FOCUS Eco Nature 40 är en ny och modern värmepanna som eldas med ved. Keramiskt roster och en efterbrännkammare möjliggör en hög förbränningstemperatur. Höga temperaturer ger en ren förbränning, vilket innebär att utsläppen av tjära och stoft är minimala. Dessutom kan energin som uppstår vid förbränningen utnyttjas på bästa sätt, vilket ger en på 91 %. UPPVÄRMNINGSKOMFORT FOCUS Eco Nature 40:s vedutrymme har konstruerats för 50 cm lång ved. En omgång ved förbrukas på cirka 2-2,5 timmar beroende på vedens kvalitet och påfyllningen av vedutrymmet. Automatiken i pannan stänger av rökgasfläkten när veden brunnit upp. Man behöver alltså inte besöka pannrummet efter sista påfyllningen. Pannan kopplas alltid till en ackumulator. Pumptermostaten i pannan styr en laddningsenhet som kopplas mellan pannan och ackumulatorn. Laddningsenheten ser till att temperaturen på vattnet som fylls på i pannan är tillräckligt hög. Suveränt resultat i miljötest! 91% MILJÖGODKÄND FOCUS Eco Nature 40:s konstruktion möjliggör en ren förbränning och har 91 %. En sugande rökgasfläkt förser pannan med ett jämnt och optimalt drag och styr förbränningen genom ett keramiskt roster. En hög kombinerat med en hög förbränningstemperatur minskar åtgången av ved. Samtidigt blir det enklare att värma upp pannan och rengöra den. Pannan har godkänts enligt gällande miljönormer av SP, Sveriges Tekniska Forskningsinstitut.

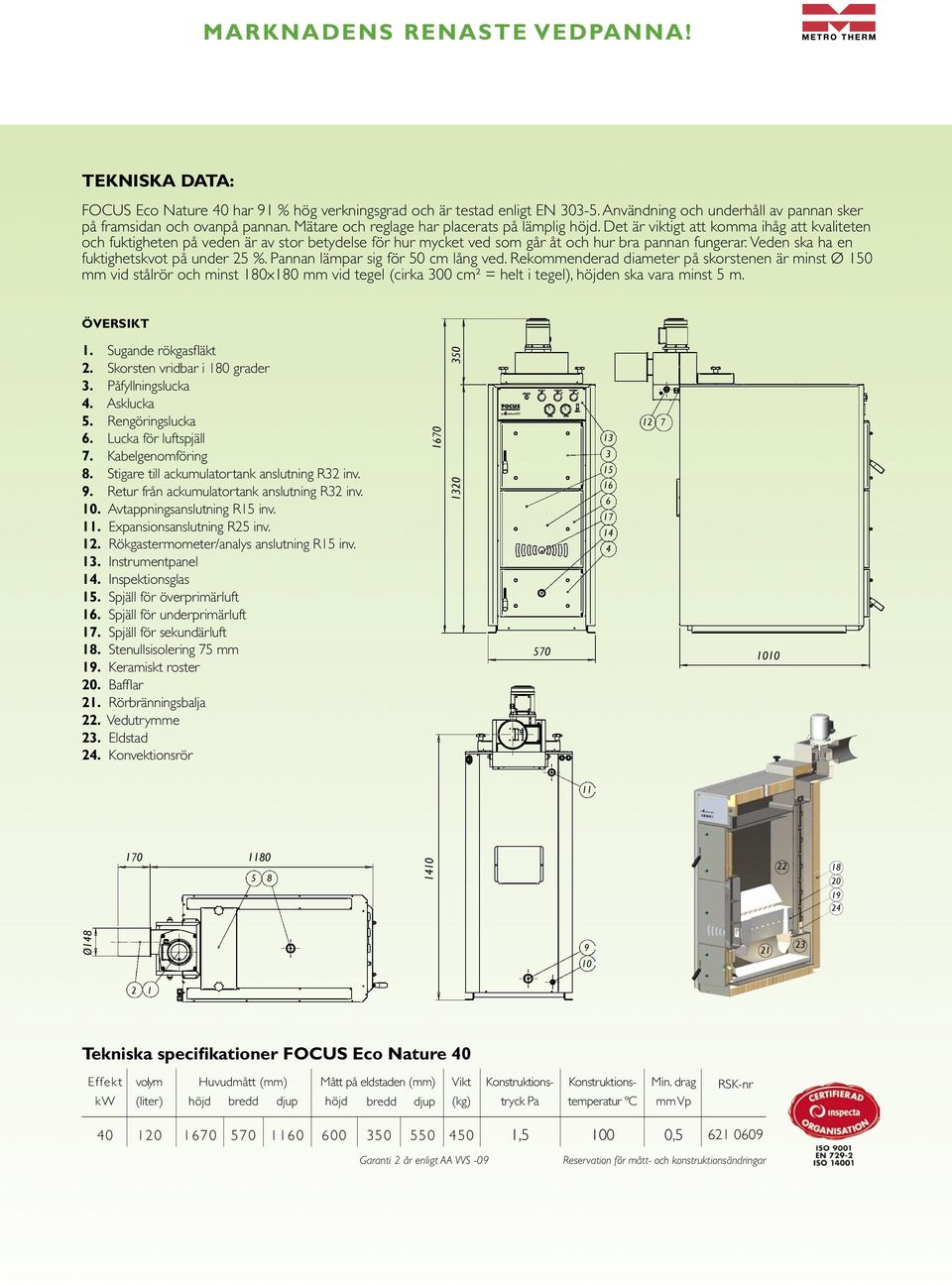

3 MARKNADENS RENASTE VEDPANNA! TEKNISKA DATA: FOCUS Eco Nature 40 har 91 % hög och är testad enligt EN Användning och underhåll av pannan sker på framsidan och ovanpå pannan. Mätare och reglage har placerats på lämplig höjd. Det är viktigt att komma ihåg att kvaliteten och fuktigheten på veden är av stor betydelse för hur mycket ved som går åt och hur bra pannan fungerar. Veden ska ha en fuktighetskvot på under 25 %. Pannan lämpar sig för 50 cm lång ved. Rekommenderad diameter på skorstenen är minst Ø 150 mm vid stålrör och minst 180x180 mm vid tegel (cirka 300 cm² = helt i tegel), höjden ska vara minst 5 m. ÖVERSIKT 1. Sugande rökgasfläkt 2. Skorsten vridbar i 180 grader 3. Påfyllningslucka 4. Asklucka 5. Rengöringslucka 6. Lucka för luftspjäll 7. Kabelgenomföring 8. Stigare till ackumulatortank anslutning R32 inv. 9. Retur från ackumulatortank anslutning R32 inv. 10. Avtappningsanslutning R15 inv. 11. Expansionsanslutning R25 inv. 12. Rökgastermometer/analys anslutning R15 inv. 13. Instrumentpanel 14. Inspektionsglas 15. Spjäll för överprimärluft 16. Spjäll för underprimärluft 17. Spjäll för sekundärluft 18. Stenullsisolering 75 mm 19. Keramiskt roster 20. Bafflar 21. Rörbränningsbalja 22. Vedutrymme 23. Eldstad 24. Konvektionsrör Ø Tekniska specifikationer FOCUS Eco Nature 40 Effekt kw volym (liter) Huvudmått (mm) Mått på eldstaden (mm) Vikt (kg) Konstruktionstryck Pa Konstruktionstemperatur ºC Min. drag mm Vp RSK-nr , Garanti 2 år enligt AA VVS -09 Reservation för mått- och konstruktionsändringar

4 EKO VED 25 VED FOCUS Eko Ved 25 passar till den lite mindre villan. För att tillgodogöra pannans effekt är en ackumulatortank på liter att rekommendera. Varmvatten till hushållet produceras i ackumulatortanken. panna. Tjockleken på plåten är 5 mm i alla rökgasberörda ytor. Alla driftreglage sitter på pannans front. För en större villa finns FOCUS Eco Nature 40 som har en på 91 %. Eldstaden i FOCUS Eko Ved 25 är 62 liter och klarar 30 cm ved. FOCUS Eko Ved är konstruerad enligt underförbränningsprincipen. Förbränningen ger högre temperatur, mindre aska och bättre energiutvinning ur veden. FOCUS Eko Ved 25 är en bakåtansluten ÖVERSIKT 1. Stigare/ expansion R25 2. Retur R25 3. Expansionsanslutning 4. Dr agregulator R20 5. Avtappning R15 6. Kylslinga Ø Rökrör 255x Ter mometer 9. Manometer 10. Sotlucka 11. Påfyllningslucka 12. Asklucka 13. Rökrör sanslutning 245x Givar anslutning 15. Primär luft 16. Sekundär luft Tekniska specifikationer FOCUS Eko Ved 25 Effekt kw Ved volym (liter) Huvudmått (mm) Mått på eldstaden (mm) Vikt (kg) Min. drag mm Vp Konstruktions- tryck (bar) RSK-nr , Garanti 2 år enligt AA VVS -09 Reservation för mått- och konstruktionsändringar

5 PE-25 PELLETS SPANNMÅL VED FOCUS PE-25 är som standardutförande avsedd för pellets- och spannmålseldning. Som tillbehör finns vedeldningsats. Lämplig ackumuleringsvolym är liter. Med Ackman soltankar finns möjligheten att komplettera värmeanläggningen med solfångare. Med pellets och solfångare får du den optimala biobränsleanläggningen. Skorstenen bör anpassas till den låga rökgastemperaturen för att kondensskador ej skall uppstå. Kondens motverkas med en insatspipa i skorstenen eller en draglucka (dragmix) på pannans rökrör. Vid fastbränsleeldning skall skorstenen anpassas för detta. REKOMMENDERAD SKORSTEN: TEGEL 150x150 mm STÅL ø120 mm Rekommenderade mått vid 6 meter TILLBEHÖR Vedeldningsutrustning Dragmix Ackumulatortankar - se separat produktblad MANÖVERPANEL 1. Tr yckmätare 2. Pannter mometer 3. Ter mostat / brännare 4. Överhettningsskydd Tekniska specifikationer FOCUS PE-25 ÖVERSIKT 1. Sotlucka 2. Inspektionslucka 3. Asklucka 4. Asklåda 5. Ställbar a fötter 6. Expansion R25 inv. 7. Fr amledning R25 inv. 8. Retur R25 inv. 9. Ansl. R20 inv. dragregulator 10. Ansl. för dykrör R15 inv. 11. Avtappning R15 inv. 12. Manöver panel 13. Rökrör sanslutning 14. Kabelgenomför ing 15. Rökrör Effekt kw Pellets volym (liter) Huvudmått (mm) Mått på eldstaden (mm) Vikt (kg) Min. drag mm Vp RSK-nr , Garanti 2 år enligt AA VVS -09 Reservation för mått- och konstruktionsändringar

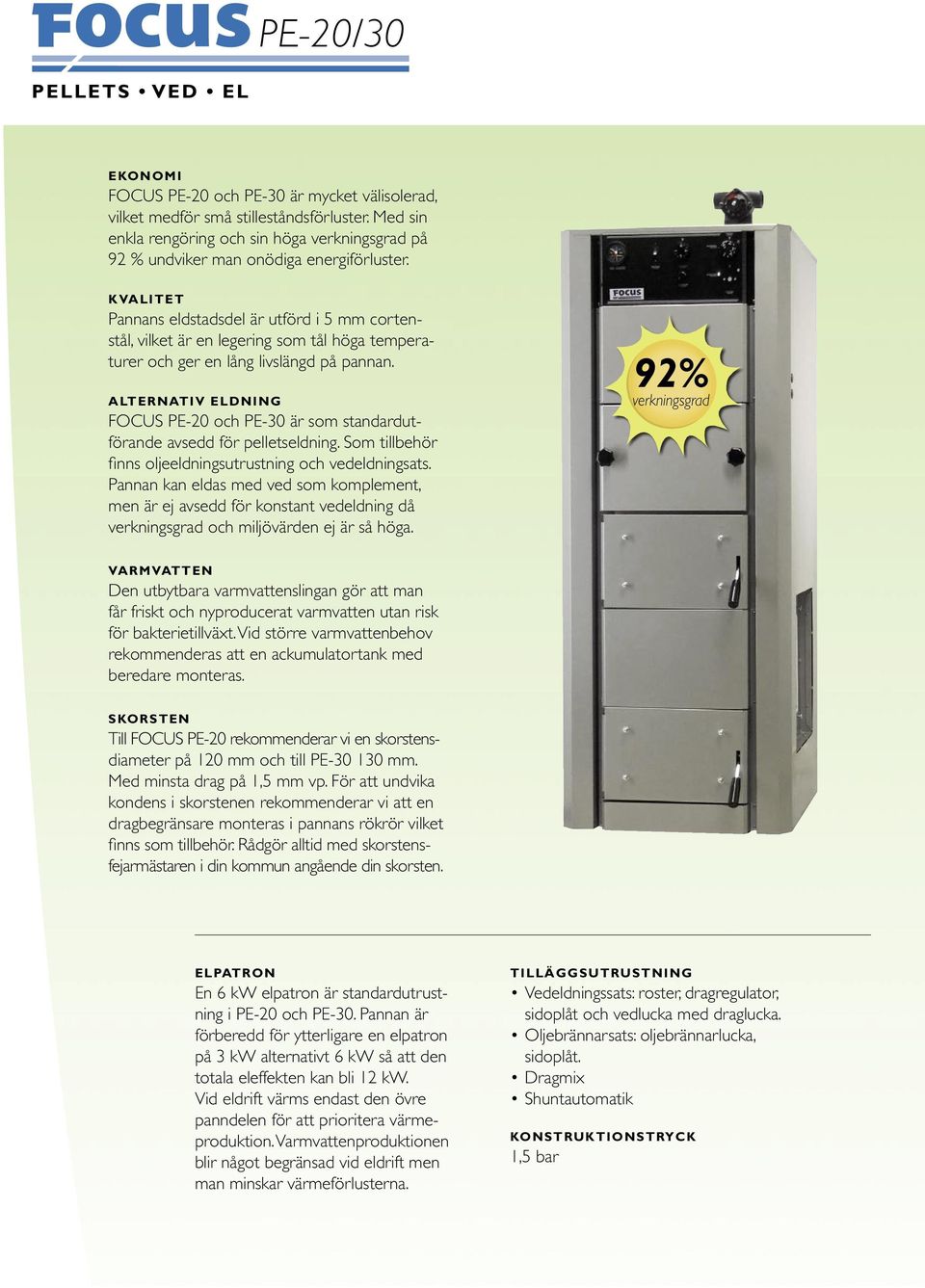

6 PE-20/30 PELLETS VED EL EKONOMI FOCUS PE-20 och PE-30 är mycket välisolerad, vilket medför små stilleståndsförluster. Med sin enkla rengöring och sin höga på 92 % undviker man onödiga energiförluster. KVALITET Pannans eldstadsdel är utförd i 5 mm cortenstål, vilket är en legering som tål höga temperaturer och ger en lång livslängd på pannan. ALTERNATIV ELDNING FOCUS PE-20 och PE-30 är som standardutförande avsedd för pelletseldning. Som tillbehör finns oljeeldningsutrustning och vedeldningsats. Pannan kan eldas med ved som komplement, men är ej avsedd för konstant vedeldning då och miljövärden ej är så höga. 92% VARMVATTEN Den utbytbara varmvattenslingan gör att man får friskt och nyproducerat varmvatten utan risk för bakterietillväxt. Vid större varmvattenbehov rekommenderas att en ackumulatortank med beredare monteras. SKORSTEN Till FOCUS PE-20 rekommenderar vi en skorstensdiameter på 120 mm och till PE mm. Med minsta drag på mm vp. För att undvika kondens i skorstenen rekommenderar vi att en dragbegränsare monteras i pannans rökrör vilket finns som tillbehör. Rådgör alltid med skorstensfejarmästaren i din kommun angående din skorsten. ELPATRON En 6 kw elpatron är standardutrustning i PE-20 och PE-30. Pannan är förberedd för ytterligare en elpatron på 3 kw alternativt 6 kw så att den totala eleffekten kan bli 12 kw. Vid eldrift värms endast den övre panndelen för att prioritera värmeproduktion. Varmvattenproduktionen blir något begränsad vid eldrift men man minskar värmeförlusterna. TILLÄGGSUTRUSTNING Vedeldningssats: roster, dragregulator, sidoplåt och vedlucka med draglucka. Oljebrännarsats: oljebrännarlucka, sidoplåt. Dragmix Shuntautomatik KONSTRUKTIONSTRYCK bar

7 PELLETSELDNING - FÖR EN BÄTTRE MILJÖ ÖVERSIKT 1. Sotlucka 2. Eldstadslucka 3. Asklucka 4. Täcklucka alt, plåt för montering av pelletsbrännare 5. Shuntventil ansl. 20 INV. 6. Rökrör 7. Ställbar a fötter 8. Expansionsledn. ansl Ansl. av dr agregulator 10. Avtappning ansl Källar retur 12. Var mvattenslinga 13. Manöver panel 14. Elkopplingslucka 15. Elpatron 6 kw (+6 kw) 16. Ansl. Cu varmvatten 22 mm 17. Ansl. Cu kallvatten 22 mm 18. Termisk temperaturgränsare ansl. 15 Tekniska specifikationer FOCUS PE-20/30 1. Övre baffel 2. Nedre baffel 3. Eldstadsbaffel 4. Plåt för pelletsbrännar anslutning 5. Asklåda Typ Effekt kw* Pellets El olja/ved volym (liter) Huvudmått (mm) Mått på eldstaden (mm) Vikt (kg) Min. drag mm Vp RSK-nr PE-20 PE * * * Förberedd för 9 eller 12 kw Garanti 2 år enligt AA VVS -09 Reservation för mått- och konstruktionsändringar

8 PE-MILJÖ PELLETS VED EL MILJÖVÄNLIGT OCH EFFEKTIVT ALTERNATIV NYA GENERATIONENS VÄRMEPANNA FOCUS PE-Miljö är den nya generationens värmepanna, som har konstruerats speciellt för pellets. Pannan har ett stående baffelplåtar, vilket garanterar en hög. Samtidigt hålls askan som uppstår vid förbränning av biobränslen effektivt borta från eldytorna. Pannan har även ett stort askutrymme som förlänger asktömningsintervallet. Det går enkelt att sota pannan via stora luckor som finns på framsidan och i toppen på pannan. I och med pannans stora vattenvolym och den effektiva kamkopparslingan, rymmer pannan rikligt med varmt bruksvatten. UPPVÄRMNINGSKOMFORT FOCUS PE-Miljö lämpar sig som värmepanna för en villa och mindre hyreshus, tack vare ett brett effektområde (15-30 kw). Pannan har en standardeffekt på 6 kw el och kan även levereras med 13 kw (vid specialbeställning). 90% PELLETSELDNING Vid pelletseldning uppnås de bästa resultaten med en värmepanna som är konstruerad för pellets, eftersom pelletseldningens särdrag har tagits i beaktande när pannan planerats; askan som uppstår vid förbränning av biobränslen, rengöring av pannan och tillgång till bruksvatten. ALTERNATIV ELDNING FOCUS PE-Miljö fungerar även med olja och under en kortare tid kan ved eldas i pannan med hjälp av en tillbehörssats som kan fås som tilläggsutrustning. Om behovet av varmt bruksvatten är särskilt stort rekommenderar vi en separat ackumulatortank (t.ex. 500 liter) vid sidan om pannan. Ackumulatorn möjliggör användning av solvärme som ett komplement till eldningen med pellets. MILJÖGODKÄND Pannan har godkänts enligt gällande miljönormer av SP, Sveriges Tekniska Forskningsinstitut.

9 NYA GENERATIONENS PELLETSPANNA TEKNISK DATA: FOCUS PE-Miljö fungerar med en hög. Tester som har utförts av ett oberoende testinstitut (Sveriges Tekniska Forskningsinstitut) visar att pannan har en på över 90 % när pannans effekt uppgår till 25 kw. Användning och underhåll av pannan sker på framsidan och i toppen på pannan. Mätare och reglage har placerats på lämplig höjd. ÖVERSIKT: 1. Kontrollpanel 2. Kopplingsutrymme (bakom utrymmet finns elpatronen ) 3. Servicelucka 4. Brännarlucka 5. Asklucka 6. Avtappningsanslutning R1/2 utv. 7. Rengöringslucka 8. Hetvattenanslutning R1 inv. 9. Varmvattenslinga (med flänsanslutning) anslutningar Ø 22 mm Cu 10. Givaranslutning R1/2 inv. 11. Blandningsventil R3/4 inv. 12. Anslutning för draglucka R3/4 inv. 13. Expansionsanslutning R1 inv. 14. Skarvadapter för rökrör (kan vridas uppåt och bakåt) 15. Rengöringslucka (en dragbegränsare kan bifogas) 16. Kabelgenomföring ø Tekniska specifikationer FOCUS PE-Miljö Effekt kw Pellets / (ved) El volym (liter) Huvudmått (mm) Mått på eldstaden (mm) Vikt (kg) Konstruktionstryck Pa Konstruktionstemperatur ºC Min, drag mm VP RSK-nr / (25) 6(13) * Garanti 2 år enligt AA VVS -09 Reservation för mått- och konstruktionsändringar * Vid användning av pellets är djupet på eldstaden 480 mm. Vid användning av ved är djupet på eldstaden 380 mm. Rekommenderad diameter på skorstenen, metall minst Ø 150 mm², tegel minst 160x160 mm² (cirka 250 cm²). Höjd minst 5 m. Med hjälp av vinkelröret kan rökrörsanslutningen riktas bakåt eller uppåt.

10 PELLETS VED EL OLJA D2 MILJÖ PANNAN FÖR MILJÖMEDVETNA FOCUS D2 Miljö - KOMBIPANNA Vi har vidareutvecklat pelletsdelen på kombipannan FOCUS D2 Miljö för att klara nutidens miljökrav och därmed ger den nu en på över 89 %. FOCUS D2 Miljö är utrustad med helt separata eldstäder och rökkanaler för pellets-, olja- eller vedeldning. Först vid rökrörsanslutningen går de samman i ett gemensamt rökrör ut till skorstenen. En 6 kw elpatron är standard i FOCUS D2 Miljö. Med FOCUS D2 Miljö ordnar du uppvärmningen med det energislag som för tillfället passar dig bäst. Pannan kan automatiskt övergå till pellets, el eller olja när veden brunnit ut. 89% LÄTTSKÖTT Alla luckor är placerade på pannans front för enkel rengörning framifrån. Luckornas storlek är väl tilltagna för att underlätta skötsel och uraskning. Pelletsdelen är försedd med en stor asklåda för att öka rengörningsintervallerna. VEDELDNING För att uppnå höga förbränningstemperaturer använder FOCUS D2 Miljö omvänd förbränningsteknik och keramisk brännkammare. Eldstaden rymmer 65 liter och klarar 35 cm ved. Vid eldning mot ackumulatortank uppfyller FOCUS D2 Miljö de krav som ställs på en miljögodkänd vedpanna. ALLTID FRISKT VATTEN På varmvattensidan är FOCUS D2 Miljö utrustad med en genomströmniningsväxlare (batteri) av koppar. Varmvatten värms i samma takt som man förbrukar det. Detta medför att man alltid får friskt varmvatten på tappställena. Växlaren är utbytbar om något skulle hända.

11 KO M B I PA N N A MED PELLETSDEL 10 TEKNISKA DATA: Översiktbild: 170 ÖVERSIKT 1. Tappvattenslinga Översiktbild: Tappvattenslinga 15. Shuntventil DN25 inv. 2. Påfyllningslucka ved 16. Avtappnings anslutning DN15 inv. 3. Vedbrännarens servicelucka 4. Vedbrännarens konvektionskanal rengöringslucka 17. Givarficka för temperaturbegränsare 5. Pelletsbrännarlucka 6. Pelletsbrännarens konvektionskanal rengöringslucka och ackumulatorns laddningsautomatik 7. Asklucka för pelletsbrännaren 8. Vedbrännarens DN25 inv. ventil för primärluft 9. Vedbrännarens ventil för sekundärluft 18. Förbränningsbalja 10. Shuntventil 11. Rökröranslutning 250 x Baffelplåt för pellets 12. Anslutning för TIGEX-dragregulator 13. Säkerhets-/expansions-/stigare 20. Övre baffelplåt för vedtill ackumulator anslutning DN25 inv. 21. Nedre baffplåt fördn25 ved 14. Retur från ackumulator inv. 15. Shuntventil DN25 inv. 22. Kabelgenomföring 16. Avtappnings anslutning DN15 inv. 17. Givareficka för temperaturbegränsare och ackumulatorns 23. Manöverpanel laddningsautomatik DN25 inv (790) 18. Balja Kopplingslucka 19. Pelletskammarens baffelplåt 25. Lucka för elpatroner 20. Konvektionskanalens övre baffelplåt 21. Konvektionskanalens nedre baffelplåt 26. Stenullisolering 75 mm 22. El-intag Påfyllningslucka ved Tappvattenslinga Vedbrännarens servicelucka Vedbrännarens konvektionskanal rengöringslucka Påfyllningslucka ved Pelletsbrännarlucka Pelletsbrännarensför konvektionskanal rengöringslucka Asklucka ved Asklucka för pelletsbrännaren Vedbrännarens ventil förved primärluft Sotlucka för Vedbrännarens ventil för sekundärluft Shuntventil Pelletsbrännarlucka 11. Rökröranslutning 250 x Anslutning för TIGEX-dragregulator Sotlucka för pellets Säkerhets-/expansions-/stigare till ackumulator anslutning DN25för inv. pelletsbrännaren Asklucka Retur från ackumulator DN25 inv. Shuntventil DN25 inv Ventil för primärluft, ved 16. Avtappnings anslutning DN15 inv. Givareficka för temperaturbegränsare och ackumulatorns Ventil för sekundärluft, ved laddningsautomatik DN25 inv. Balja Shuntventil 19. Pelletskammarens baffelplåt Konvektionskanalens övre baffelplåt Rökröranslutning 250 x Konvektionskanalens nedre baffelplåt 22. El-intag Sotlucka samt anslutning för dragmix Manöverpanel El-kopplingslucka Expansion-/stigare till ackumulator 25. Lucka för elpatroner 26. Stenullisolering 75 mm anslutning DN25 inv. 14. Retur från ackumulator DN25 inv (790) 23. Manöverpanel 24. El-kopplingslucka 25. Lucka för elpatroner 26. Stenullisolering 75 mm REKOMMENDERAD SKORSTEN STANDARDUTRUSTNING Metall: Ø150 mm Tegel: Ø250 cm Minimum längd på rökkanal 5 m Trevägs shuntventil Manometer/tryckmätare Rakt rökrör Dragregulator Rengörningsverktyg REKOMMENDERAD ACKTANKSTORLEK 1000 liter Tekniska specifikationer FOCUS D2 Miljö Effekt kw Pellets El Ved volym (liter) Huvudmått (mm) Mått på eldstaden (mm) höjd bredd djup Vikt (kg) KonstruktionsMax driftmin. drag tryck bar temperatur ºC mm Vp Garanti 2 år enligt AA VVS ,5 RSK-nr Reservation för mått- och konstruktionsändringar
