1 Ekonomisk och miljövänlig pelletseldning Pelletsvärme

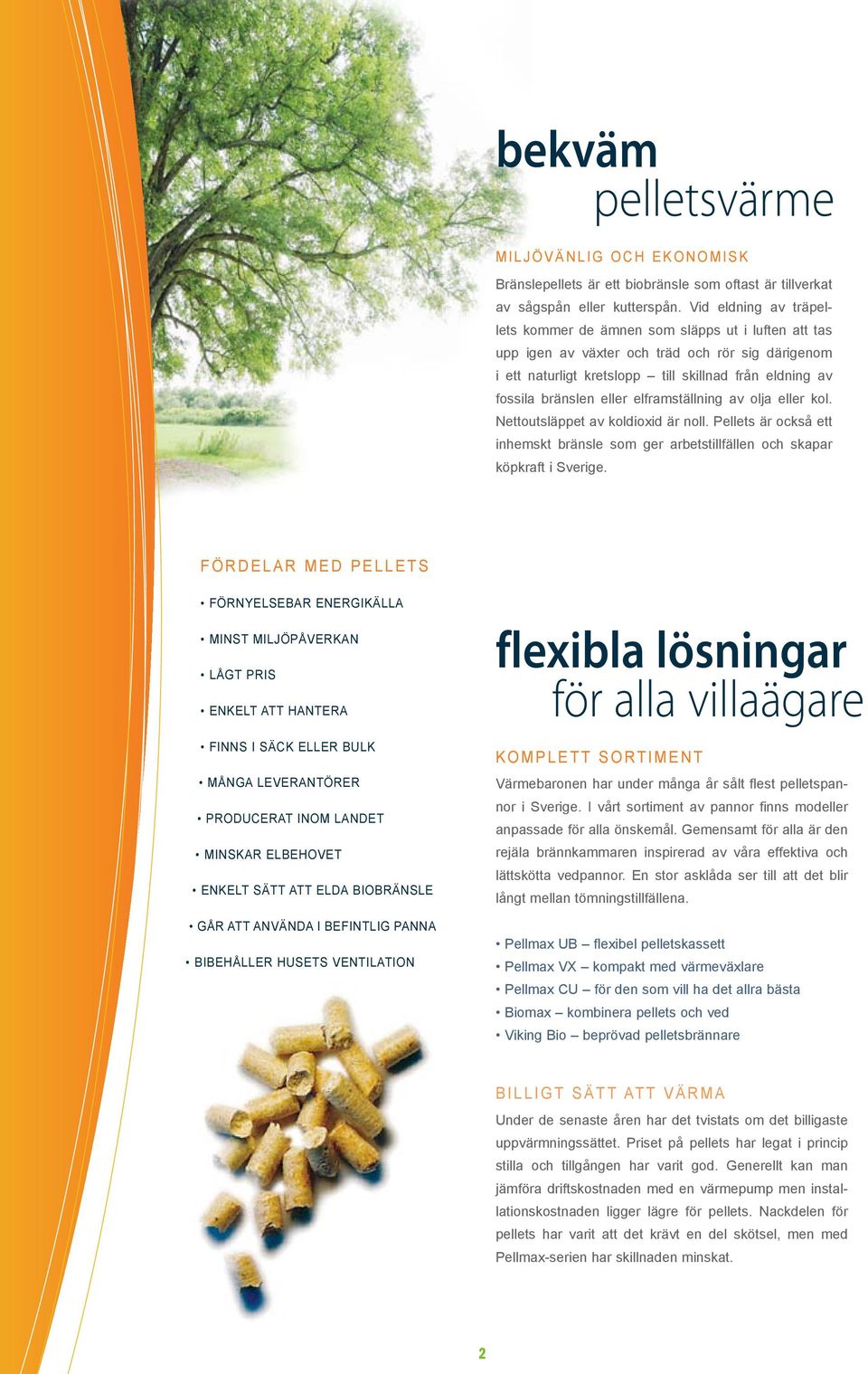

2 bekväm pelletsvärme M I L J Ö V Ä N L I G O C H E K O N O M I S K Bränslepellets är ett biobränsle som oftast är tillverkat av sågspån eller kutterspån. Vid eldning av träpellets kommer de ämnen som släpps ut i luften att tas upp igen av växter och träd och rör sig därigenom i ett naturligt kretslopp till skillnad från eldning av fossila bränslen eller elframställning av olja eller kol. Nettoutsläppet av koldioxid är noll. Pellets är också ett inhemskt bränsle som ger arbetstillfällen och skapar köpkraft i Sverige. F Ö R D E L A R M E D P E L L E T S FÖRNYELSEBAR ENERGIKÄLLA MINST MILJÖPÅVERKAN LÅGT PRIS ENKELT ATT HANTERA FINNS I SÄCK ELLER BULK MÅNGA LEVERANTÖRER PRODUCERAT INOM LANDET MINSKAR ELBEHOVET ENKELT SÄTT ATT ELDA BIOBRÄNSLE GÅR ATT ANVÄNDA I BEFINTLIG PANNA BIBEHÅLLER HUSETS VENTILATION flexibla lösningar för alla villaägare K O M P L E T T S O R T I M E N T Värmebaronen har under många år sålt flest pelletspannor i Sverige. I vårt sortiment av pannor finns modeller anpassade för alla önskemål. Gemensamt för alla är den rejäla brännkammaren inspirerad av våra effektiva och lättskötta vedpannor. En stor asklåda ser till att det blir långt mellan tömningstillfällena. Pellmax UB flexibel pelletskassett Pellmax VX kompakt med värmeväxlare Pellmax CU för den som vill ha det allra bästa Biomax kombinera pellets och ved Viking Bio beprövad pelletsbrännare B I L L I G T S Ä T T AT T V Ä R M A Under de senaste åren har det tvistats om det billigaste uppvärmningssättet. Priset på pellets har legat i princip stilla och tillgången har varit god. Generellt kan man jämföra driftskostnaden med en värmepump men installationskostnaden ligger lägre för pellets. Nackdelen för pellets har varit att det krävt en del skötsel, men med Pellmax-serien har skillnaden minskat. 2

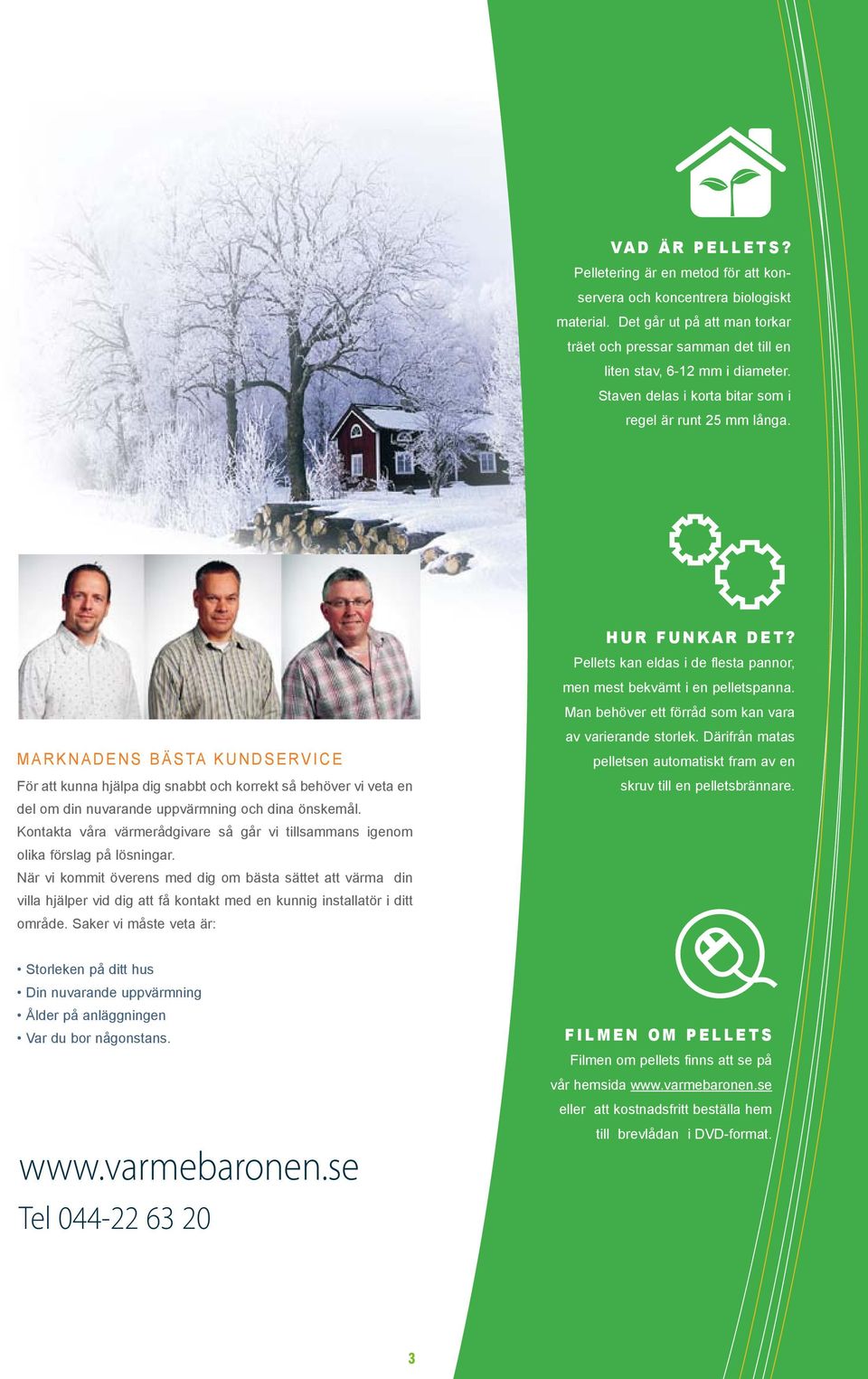

3 VA D Ä R P E L L E T S? Pelletering är en metod för att konservera och koncentrera biologiskt material. Det går ut på att man torkar träet och pressar samman det till en liten stav, 6-12 mm i diameter. Staven delas i korta bitar som i regel är runt 25 mm långa. M A R K N A D E N S B Ä S TA K U N D S E R V I C E För att kunna hjälpa dig snabbt och korrekt så behöver vi veta en del om din nuvarande uppvärmning och dina önskemål. Kontakta våra värmerådgivare så går vi tillsammans igenom olika förslag på lösningar. När vi kommit överens med dig om bästa sättet att värma din villa hjälper vid dig att få kontakt med en kunnig installatör i ditt område. Saker vi måste veta är: H U R F U N K A R D E T? Pellets kan eldas i de flesta pannor, men mest bekvämt i en pelletspanna. Man behöver ett förråd som kan vara av varierande storlek. Därifrån matas pelletsen automatiskt fram av en skruv till en pelletsbrännare. Storleken på ditt hus Din nuvarande uppvärmning Ålder på anläggningen Var du bor någonstans. Tel F I L M E N O M P E L L E T S Filmen om pellets finns att se på vår hemsida eller att kostnadsfritt beställa hem till brevlådan i DVD-format. 3

4 kompakta lösningar som tar liten plats K O M PA K TA O C H B E K V Ä M A Pellmaxserien gör det enkelt att elda med pellets. Välj den Pellmax som passar dig bäst, de tre olika modellerna ger dig möjlighet att skräddarsy din uppvärmning. Alla pannorna har rejäla brännkammare och askutrymmen men är ändå kompakta i formatet. F Å R P L AT S I K Ä L L A R E N Nu är det slut med stora klumpiga förråd och skruvar, matningar och kedjor hit och dit. Om du inte själv vill förstås. Komplettera din Pellmax med kompakta Pelletsförråd 200 (bilden) och du får en snygg installation som tar liten plats. Pelletsförråd 200 kan också kopplas till bulkförråd. Då blir det så gott som underhållsfritt. P E L L E T S F U N G E R A R A L LT I D L I K A B R A Vintern 2009/2010 fick många villaägare uppleva att värmepumpar inte alls fungerar optimalt när det är kallt ute. Kylan drev upp elpriset och plötsligt var värmepumpen inte längre billig i drift när verkningsgraden sjönk i nivå med en elpanna. Elräkningen kom som en mycket obehaglig överraskning för många villaägare. En pelletspanna fungerar alltid lika bra oavsett temperatur. B I B E H Å L L L E R H U S E T S V E N T I L AT I O N Med pellets istället för värmepump bibehåller man husets ventilation på det sätt huset är byggt för och undviker fuktproblem. Man slipper också byta radiatorer även om värmesystemet kräver höga temperaturer på vintern. 4

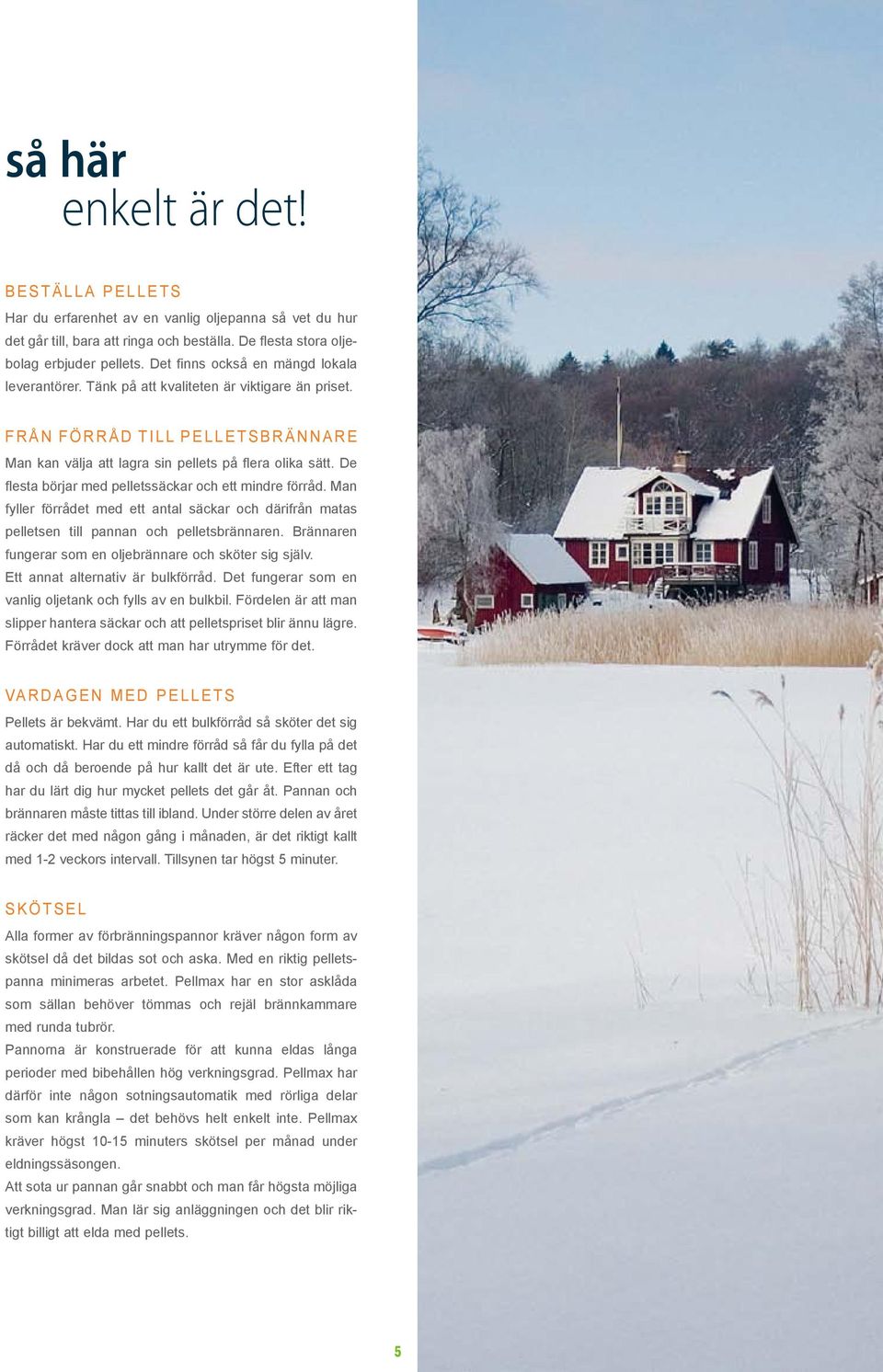

5 så här enkelt är det! B E S T Ä L L A P E L L E T S Har du erfarenhet av en vanlig oljepanna så vet du hur det går till, bara att ringa och beställa. De flesta stora oljebolag erbjuder pellets. Det finns också en mängd lokala leverantörer. Tänk på att kvaliteten är viktigare än priset. f r å n F Ö R R Å D T I L L P E L L E T S B R Ä N N A R E Man kan välja att lagra sin pellets på flera olika sätt. De flesta börjar med pelletssäckar och ett mindre förråd. Man fyller förrådet med ett antal säckar och därifrån matas pelletsen till pannan och pelletsbrännaren. Brännaren fungerar som en oljebrännare och sköter sig själv. Ett annat alternativ är bulkförråd. Det fungerar som en vanlig oljetank och fylls av en bulkbil. Fördelen är att man slipper hantera säckar och att pelletspriset blir ännu lägre. Förrådet kräver dock att man har utrymme för det. va r d a g e n M E D P E L L E T S Pellets är bekvämt. Har du ett bulkförråd så sköter det sig automatiskt. Har du ett mindre förråd så får du fylla på det då och då beroende på hur kallt det är ute. Efter ett tag har du lärt dig hur mycket pellets det går åt. Pannan och brännaren måste tittas till ibland. Under större delen av året räcker det med någon gång i månaden, är det riktigt kallt med 1-2 veckors intervall. Tillsynen tar högst 5 minuter. s k ö t s e l Alla former av förbränningspannor kräver någon form av skötsel då det bildas sot och aska. Med en riktig pelletspanna minimeras arbetet. Pellmax har en stor asklåda som sällan behöver tömmas och rejäl brännkammare med runda tubrör. Pannorna är konstruerade för att kunna eldas långa perioder med bibehållen hög verkningsgrad. Pellmax har därför inte någon sotningsautomatik med rörliga delar som kan krångla det behövs helt enkelt inte. Pellmax kräver högst minuters skötsel per månad under eldningssäsongen. Att sota ur pannan går snabbt och man får högsta möjliga verkningsgrad. Man lär sig anläggningen och det blir riktigt billigt att elda med pellets. 5

6 Pelletsbrännare är tillbehör en trio för alla villaägare P E L L M A X U B V X C U Gemensamt för alla tre är en ny brännkammare som är inspirerad från våra erkänt effektiva och lättskötta vedpannor. Pellmax-serien är självklart tillverkad i Sverige. P E L L M A X V X K O M PA K T Pellmax VX är en gedigen och kompakt pelletspanna med traditionell styrning med mekaniska termostater. Varmvatten produceras av en värmeväxlare. Har du lågt i tak i ditt pannrum så är Pellmax VX ett perfekt val. P E L L M A X U B F L E X I B E L P E L L E T S UB-modellen är en värmekälla som passar perfekt tillsamman med solfångare och/eller värmepump. Låt solfångare värma varmvatten och hus under vår, sommar och höst. På vintern eldar du med pellets. Pellmax UB är också ett utmärkt komplement till värmepump. Ju kallare det är ute desto sämre verkningsgrad har värmepumpen. Låt Pellmax UB sköta värmen när det är kallt ute. Då är pellets billigare. P E L L M A X C U F Ö R D E N K R Ä S N E Vår allra bästa pelletspanna. CU-modellen har digital styrning och en rejäl kopparfodrad varmvattenberedare för bästa ekonomi och komfort. Shuntstyrning med utomhusgivare ser till att huset alltid får exakt rätt mängd värme. Pannan har också funktioner för sommardrift, pumpmotionering och mycket annat. 6

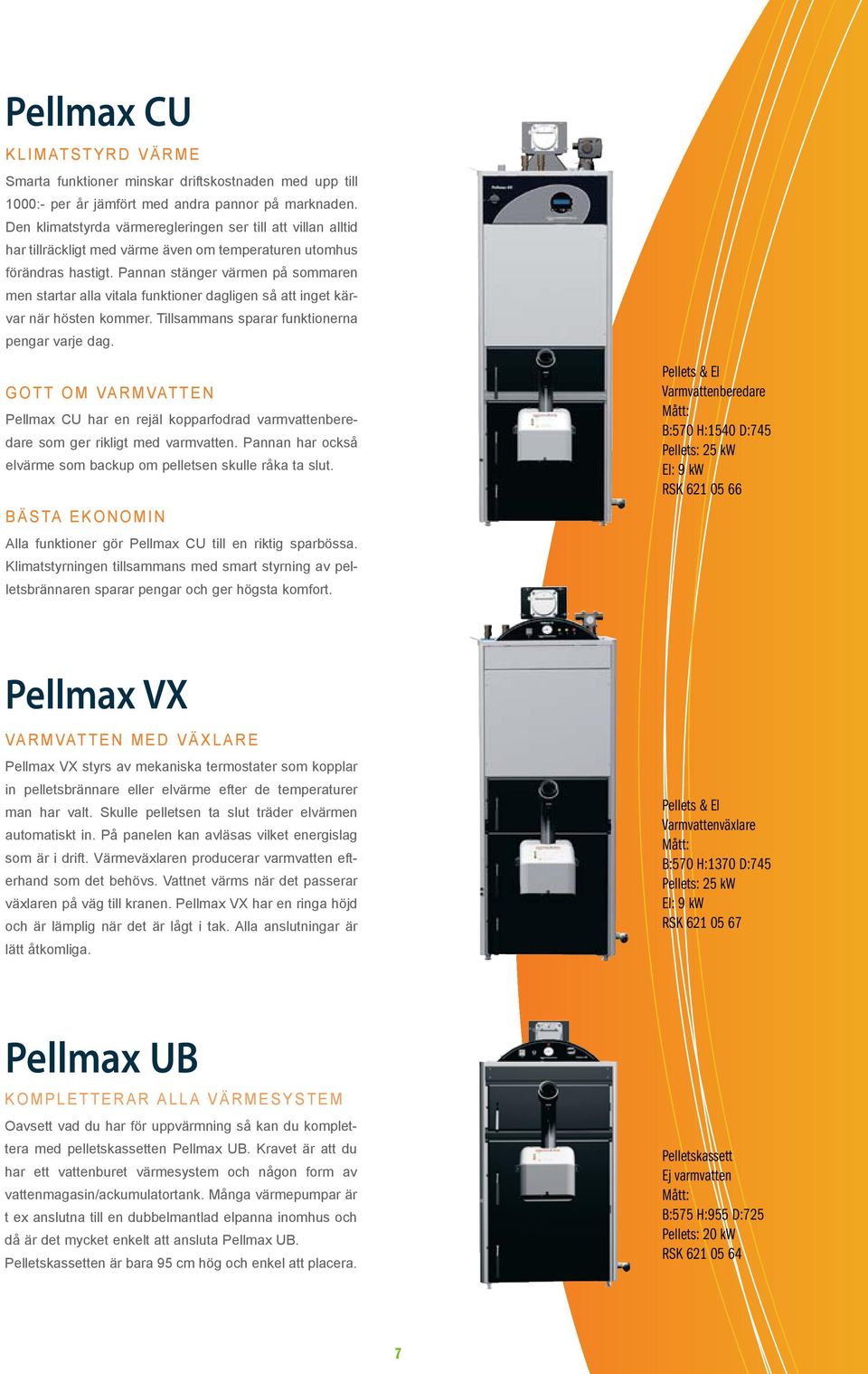

7 Pellmax CU K L I M AT S T Y R D V Ä R M E Smarta funktioner minskar driftskostnaden med upp till 1000:- per år jämfört med andra pannor på marknaden. Den klimatstyrda värmeregleringen ser till att villan alltid har tillräckligt med värme även om temperaturen utomhus förändras hastigt. Pannan stänger värmen på sommaren men startar alla vitala funktioner dagligen så att inget kärvar när hösten kommer. Tillsammans sparar funktionerna pengar varje dag. G O T T O M VA R M VAT T E N Pellmax CU har en rejäl kopparfodrad varmvattenberedare som ger rikligt med varmvatten. Pannan har också elvärme som backup om pelletsen skulle råka ta slut. B Ä S TA E K O N O M I N Alla funktioner gör Pellmax CU till en riktig sparbössa. Klimatstyrningen tillsammans med smart styrning av pelletsbrännaren sparar pengar och ger högsta komfort. Pellets & El Varmvattenberedare Mått: B:570 H:1540 D:745 Pellets: 25 kw El: 9 kw RSK Pellmax VX VA R M VAT T E N M E D V Ä X L A R E Pellmax VX styrs av mekaniska termostater som kopplar in pelletsbrännare eller elvärme efter de temperaturer man har valt. Skulle pelletsen ta slut träder elvärmen automatiskt in. På panelen kan avläsas vilket energislag som är i drift. Värmeväxlaren producerar varmvatten efterhand som det behövs. Vattnet värms när det passerar växlaren på väg till kranen. Pellmax VX har en ringa höjd och är lämplig när det är lågt i tak. Alla anslutningar är lätt åtkomliga. Pellets & El Varmvattenväxlare Mått: B:570 H:1370 D:745 Pellets: 25 kw El: 9 kw RSK Pellmax UB K O M P L E T T E R A R A L L A V Ä R M E S Y S T E M Oavsett vad du har för uppvärmning så kan du komplettera med pelletskassetten Pellmax UB. Kravet är att du har ett vattenburet värmesystem och någon form av vattenmagasin/ackumulatortank. Många värmepumpar är t ex anslutna till en dubbelmantlad elpanna inomhus och då är det mycket enkelt att ansluta Pellmax UB. Pelletskassetten är bara 95 cm hög och enkel att placera. Pelletskassett Ej varmvatten Mått: B:575 H:955 D:725 Pellets: 20 kw RSK

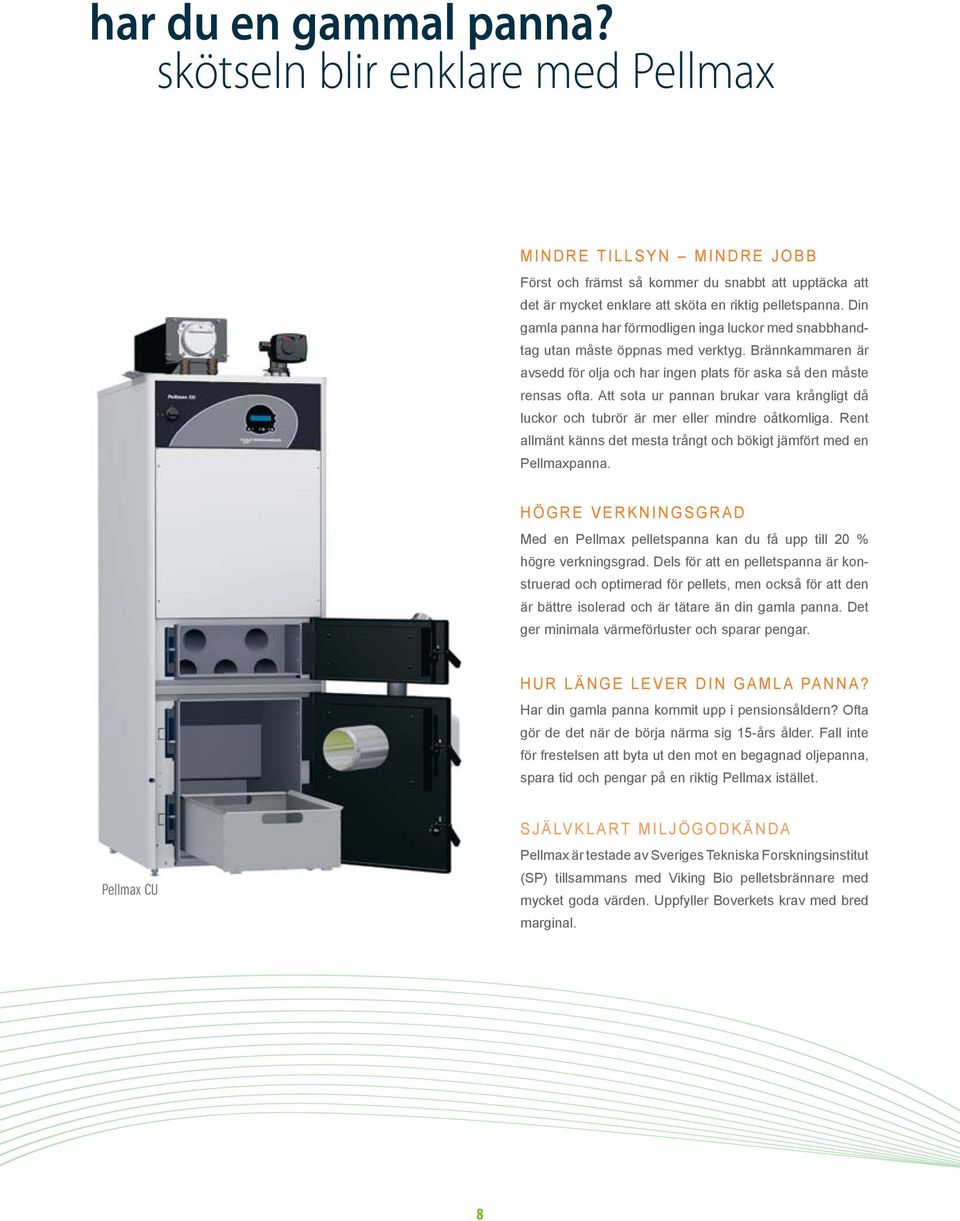

8 har du en gammal panna? skötseln blir enklare med Pellmax M I N D R E T I L L S Y N M I N D R E J O B B Först och främst så kommer du snabbt att upptäcka att det är mycket enklare att sköta en riktig pelletspanna. Din gamla panna har förmodligen inga luckor med snabbhandtag utan måste öppnas med verktyg. Brännkammaren är avsedd för olja och har ingen plats för aska så den måste rensas ofta. Att sota ur pannan brukar vara krångligt då luckor och tubrör är mer eller mindre oåtkomliga. Rent allmänt känns det mesta trångt och bökigt jämfört med en Pellmaxpanna. H Ö G R E V E R K N I N G S G R A D Med en Pellmax pelletspanna kan du få upp till 20 % högre verkningsgrad. Dels för att en pelletspanna är konstruerad och optimerad för pellets, men också för att den är bättre isolerad och är tätare än din gamla panna. Det ger minimala värmeförluster och sparar pengar. H U R L Ä N G E L E V E R D I N G A M L A PA N N A? Har din gamla panna kommit upp i pensionsåldern? Ofta gör de det när de börja närma sig 15-års ålder. Fall inte för frestelsen att byta ut den mot en begagnad oljepanna, spara tid och pengar på en riktig Pellmax istället. Pellmax CU S J Ä LV K L A R T M I L J Ö G O D K Ä N D A Pellmax är testade av Sveriges Tekniska Forskningsinstitut (SP) tillsammans med Viking Bio pelletsbrännare med mycket goda värden. Uppfyller Boverkets krav med bred marginal. 8

9 alla Pellmax är lika lättskötta Enkel kontrollpanel. Rökrör ingår i leverans. Rymlig brännkammare E N K E LT AT T R E N G Ö R A Pannornas runda tubrör har inga skrymslen som samlar sot och aska. Med medföljande sotviska sotar man snabbt och enkelt från en och samma lucka. Den stora asklådan behöver bara tömmas ett fåtal gånger per år. Luckan har snabbhandtag och du har öppnat pannan på bara några sekunder. Rensa ur brännaren och dra tubrören med sotviskan. Du är klar på mindre än 5 minuter. Sotet och askan hamnar i asklådan. Enkelt, eller hur? Stor asklåda K VA L I T E T Samtliga Pellmax pelletspannor är byggda med samma höga kvalitet som våra gedigna vedpannor. Väl testade och beprövade, kvalitet i minsta detalj. Rejäla luckor och handtag Lättåtkomlig, rymlig asklåda 9

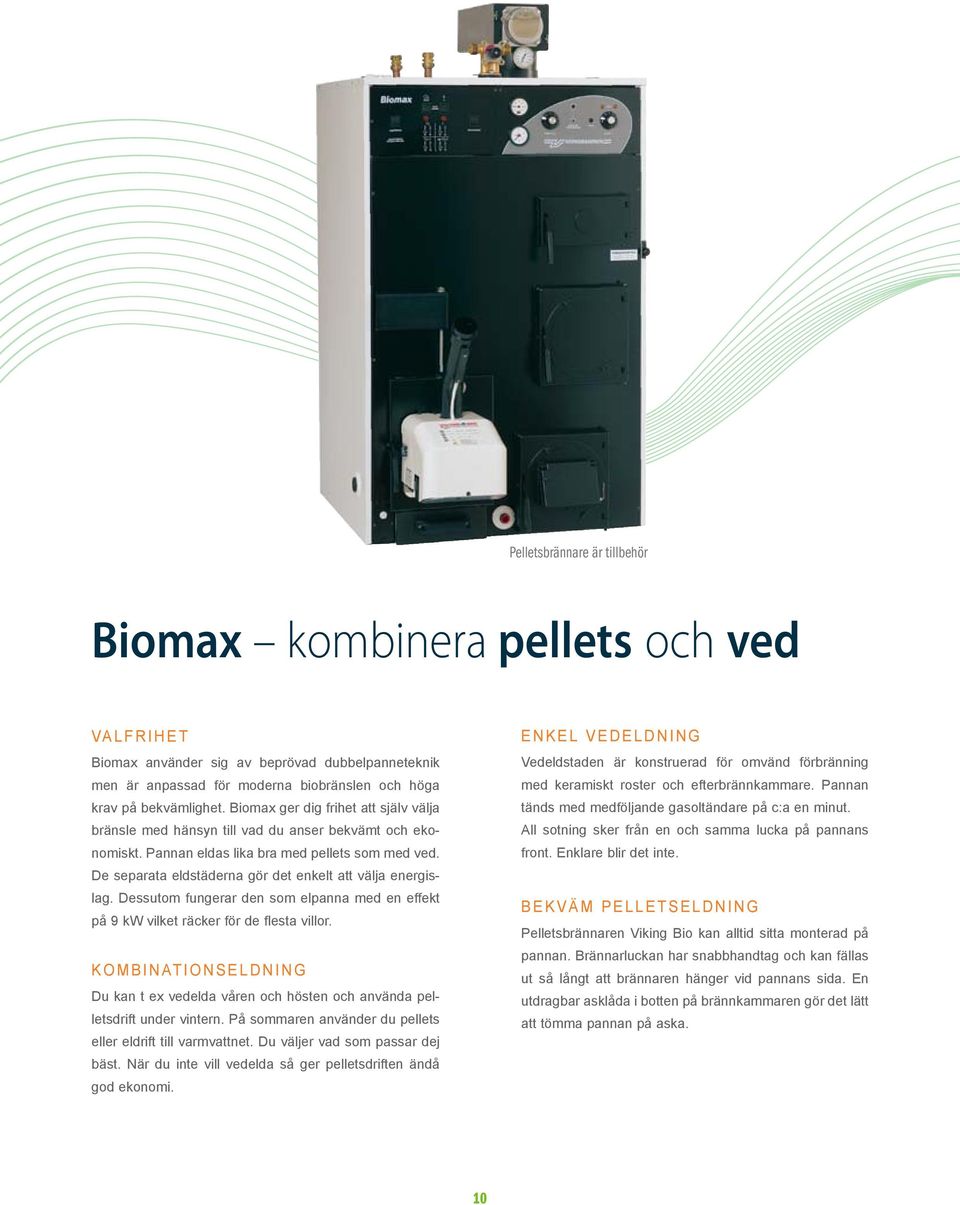

10 Pelletsbrännare är tillbehör Biomax kombinera pellets och ved VA L F R I H E T Biomax använder sig av beprövad dubbelpanneteknik men är anpassad för moderna biobränslen och höga krav på bekvämlighet. Biomax ger dig frihet att själv välja bränsle med hänsyn till vad du anser bekvämt och ekonomiskt. Pannan eldas lika bra med pellets som med ved. De separata eldstäderna gör det enkelt att välja energislag. Dessutom fungerar den som elpanna med en effekt på 9 kw vilket räcker för de flesta villor. k o m b i n at i o n s e l d n i n g Du kan t ex vedelda våren och hösten och använda pelletsdrift under vintern. På sommaren använder du pellets eller eldrift till varmvattnet. Du väljer vad som passar dej bäst. När du inte vill vedelda så ger pelletsdriften ändå god ekonomi. e n k e l V E D E L D N I N G Vedeldstaden är konstruerad för omvänd förbränning med keramiskt roster och efterbrännkammare. Pannan tänds med medföljande gasoltändare på c:a en minut. All sotning sker från en och samma lucka på pannans front. Enklare blir det inte. b e k v ä m P E L L E T S E L D N I N G Pelletsbrännaren Viking Bio kan alltid sitta monterad på pannan. Brännarluckan har snabbhandtag och kan fällas ut så långt att brännaren hänger vid pannans sida. En utdragbar asklåda i botten på brännkammaren gör det lätt att tömma pannan på aska. 10

11 Dragluckan i rökröret minskar stilleståndsförluster. Rökgastermometer visar när det är dags att sota. Enkel, lättbegriplig kontrollpanel. Eldrift 9 kw. Pannan sotas från en och samma lucka. Bra för rygg och knän! Den praktiska brännarluckan öppnas enkelt. Brännaren hänger i luckan och kan enkelt vridas åt sidan. Inbyggd kopparfodrad varmvattenberedare på 100 liter. Mjukt rundade tubrör utan svåråtkomliga hörn gör pannan lättsotad. Gjutna luckor som inte slår sig. Håller tätt hela pannans livslängd. Gedigna handtag. Asklåda till pelletsbrännaren. Keramiskt eldstad och efterbrännkammare. k e r a m i s k t R O S T E R Biomax arbetar med omvänd förbränning enligt självdragsprincipen när du eldar med ved. Som alla moderna vedpannor så är Biomax utrustad med ett keramiskt roster. Pannan ska vid vedeldning förses med en eller flera ackumulatortankar kompletterade med laddningsautomatik (eldar du med pellets så behövs inte ackumulator). Miljökraven uppfylls och vedeldningen blir bekvämare. Utsläppen genom skorstenen blir i det närmaste försumbara och består i stort sett enbart av vattenånga och koldioxid. S J Ä LV K L A R T M I L J Ö G O D K Ä N D Biomax är testad av Sveriges Tekniska Forskningsinstitut (SP) tillsammans med Viking Bio pelletsbrännare med mycket goda värden. Uppfyller Boverkets krav med bred marginal. B R Ä N N A R L U C K A Pannan levereras med brännarlucka avsedd för Värmebaronen Viking Bio. För brännare av annat fabrikat finns pelletsluckesats (tillbehör) att beställa. 11

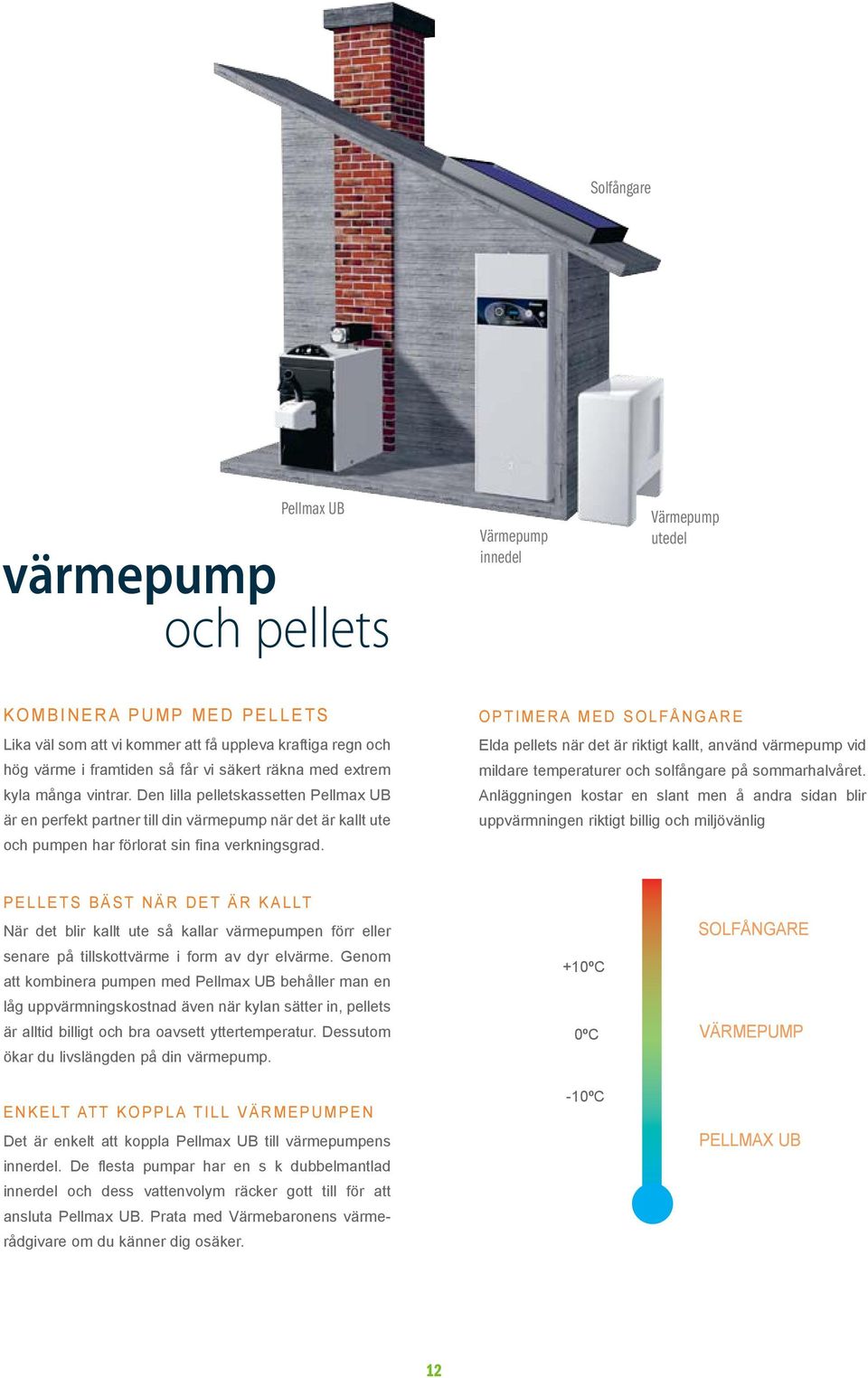

12 Solfångare Pellmax UB värmepump och pellets Värmepump innedel Värmepump utedel K O M B I N E R A P U M P M E D P E L L E T S Lika väl som att vi kommer att få uppleva kraftiga regn och hög värme i framtiden så får vi säkert räkna med extrem kyla många vintrar. Den lilla pelletskassetten Pellmax UB är en perfekt partner till din värmepump när det är kallt ute och pumpen har förlorat sin fina verkningsgrad. O P T I M E R A M E D S O L F Å N G A R E Elda pellets när det är riktigt kallt, använd värmepump vid mildare temperaturer och solfångare på sommarhalvåret. Anläggningen kostar en slant men å andra sidan blir uppvärmningen riktigt billig och miljövänlig P E L L E T S B Ä S T N Ä R D E T Ä R K A L LT När det blir kallt ute så kallar värmepumpen förr eller senare på tillskottvärme i form av dyr elvärme. Genom att kombinera pumpen med Pellmax UB behåller man en låg uppvärmningskostnad även när kylan sätter in, pellets är alltid billigt och bra oavsett yttertemperatur. Dessutom ökar du livslängden på din värmepump. E N K E LT AT T K O P P L A T I L L V Ä R M E P U M P E N Det är enkelt att koppla Pellmax UB till värmepumpens innerdel. De flesta pumpar har en s k dubbelmantlad innerdel och dess vattenvolym räcker gott till för att ansluta Pellmax UB. Prata med Värmebaronens värmerådgivare om du känner dig osäker. +10ºC 0ºC -10ºC SOLFÅNGARE VÄRMEPUMP PELLMAX UB 12

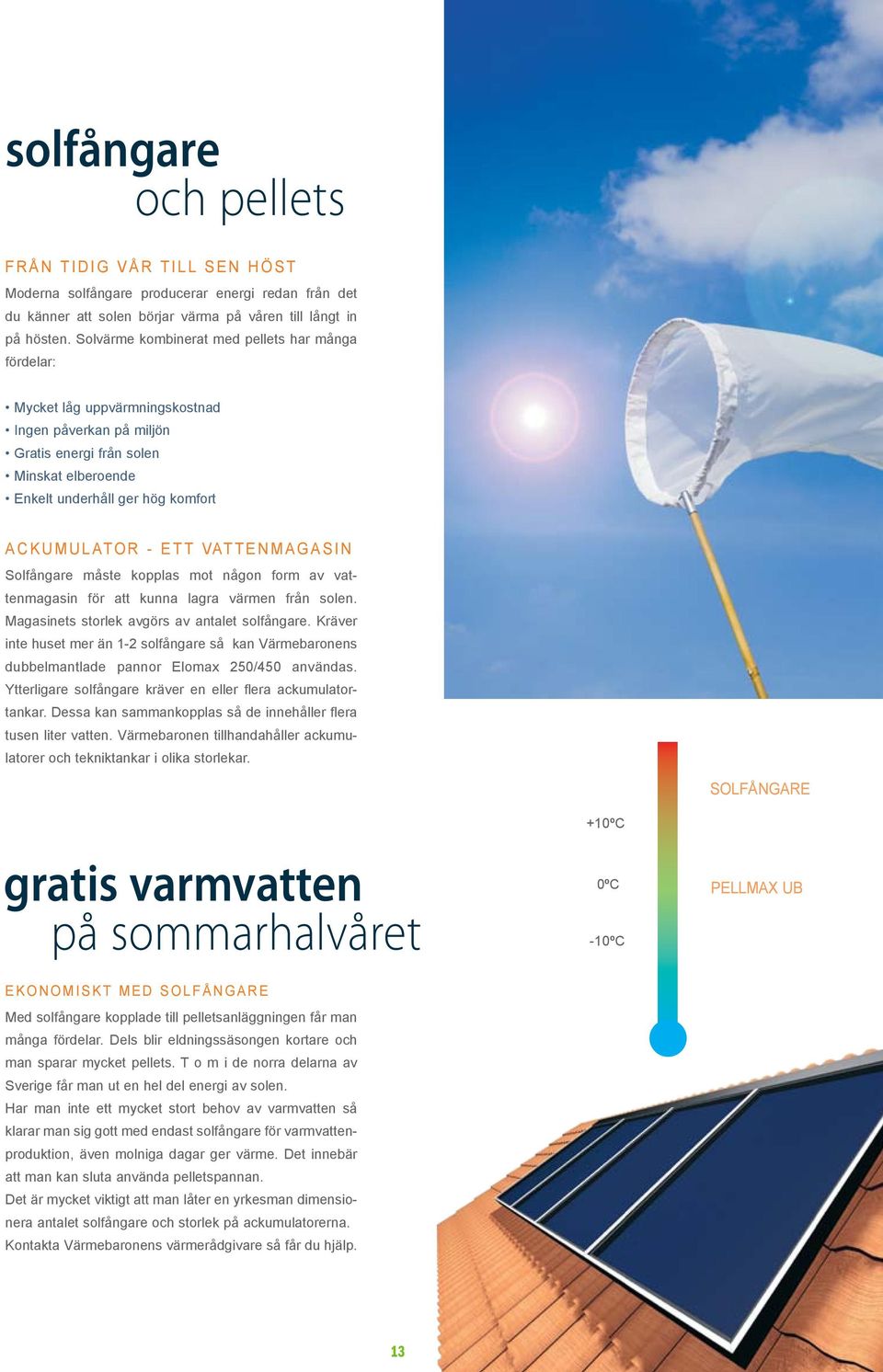

13 solfångare och pellets F R Å N T I D I G V Å R T I L L S E N H Ö S T Moderna solfångare producerar energi redan från det du känner att solen börjar värma på våren till långt in på hösten. Solvärme kombinerat med pellets har många fördelar: Mycket låg uppvärmningskostnad Ingen påverkan på miljön Gratis energi från solen Minskat elberoende Enkelt underhåll ger hög komfort a c k u m u l at o r - E T T VAT T E N M A G A S I N Solfångare måste kopplas mot någon form av vattenmagasin för att kunna lagra värmen från solen. Magasinets storlek avgörs av antalet solfångare. Kräver inte huset mer än 1-2 solfångare så kan Värmebaronens dubbelmantlade pannor Elomax 250/450 användas. Ytterligare solfångare kräver en eller flera ackumulatortankar. Dessa kan sammankopplas så de innehåller flera tusen liter vatten. Värmebaronen tillhandahåller ackumulatorer och tekniktankar i olika storlekar. SOLFÅNGARE gratis varmvatten på sommarhalvåret +10ºC 0ºC -10ºC PELLMAX UB e k o n o m i s k t M E D S O L F Å N G A R E Med solfångare kopplade till pelletsanläggningen får man många fördelar. Dels blir eldningssäsongen kortare och man sparar mycket pellets. T o m i de norra delarna av Sverige får man ut en hel del energi av solen. Har man inte ett mycket stort behov av varmvatten så klarar man sig gott med endast solfångare för varmvattenproduktion, även molniga dagar ger värme. Det innebär att man kan sluta använda pelletspannan. Det är mycket viktigt att man låter en yrkesman dimensionera antalet solfångare och storlek på ackumulatorerna. Kontakta Värmebaronens värmerådgivare så får du hjälp. 13

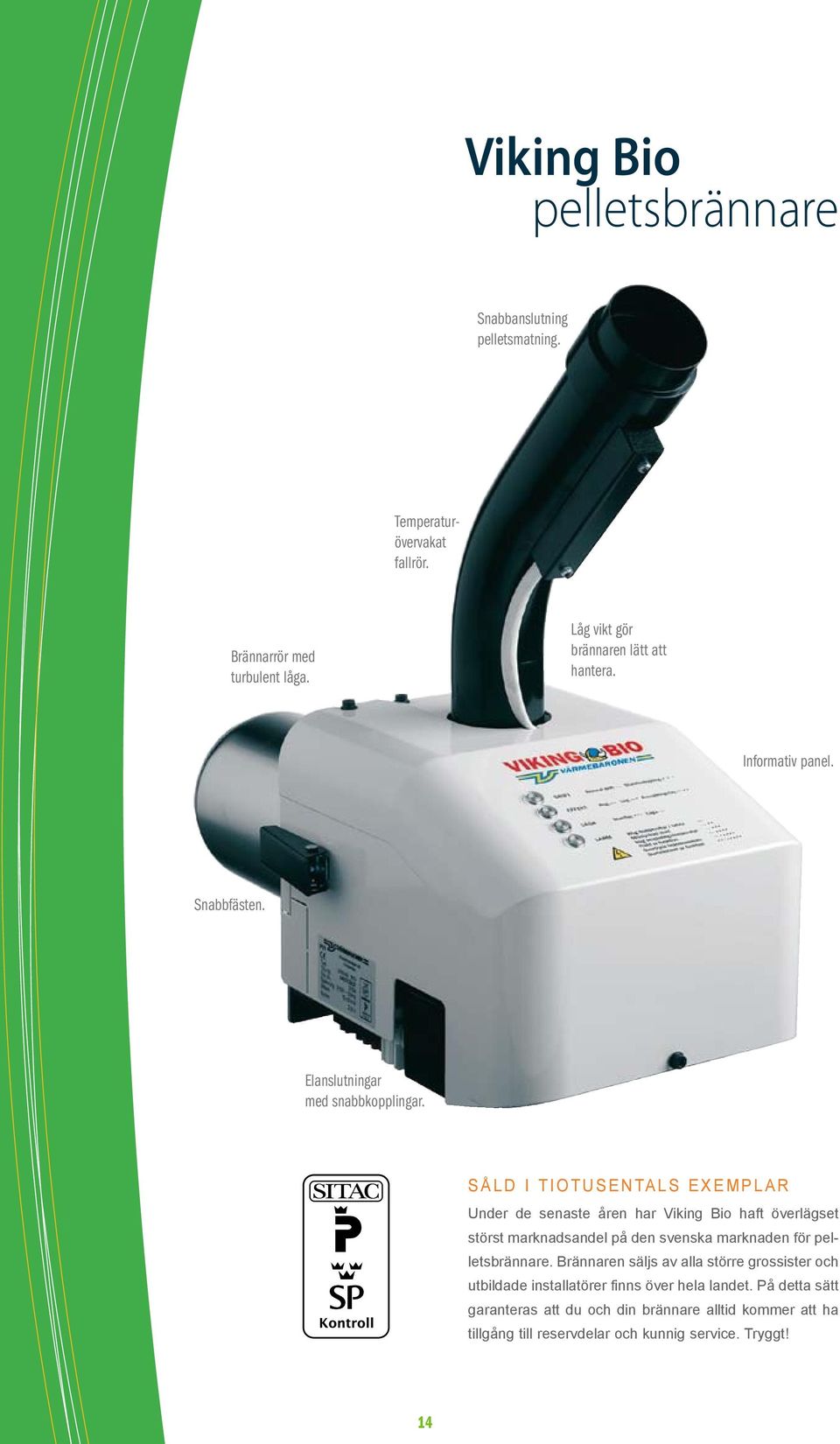

14 Viking Bio pelletsbrännare Snabbanslutning pelletsmatning. Temperaturövervakat fallrör. Brännarrör med turbulent låga. Låg vikt gör brännaren lätt att hantera. Informativ panel. Snabbfästen. Elanslutningar med snabbkopplingar. S Å L D I T I O T U S E N TA L S E X E M P L A R Under de senaste åren har Viking Bio haft överlägset störst marknadsandel på den svenska marknaden för pelletsbrännare. Brännaren säljs av alla större grossister och utbildade installatörer finns över hela landet. På detta sätt garanteras att du och din brännare alltid kommer att ha tillgång till reservdelar och kunnig service. Tryggt! 14

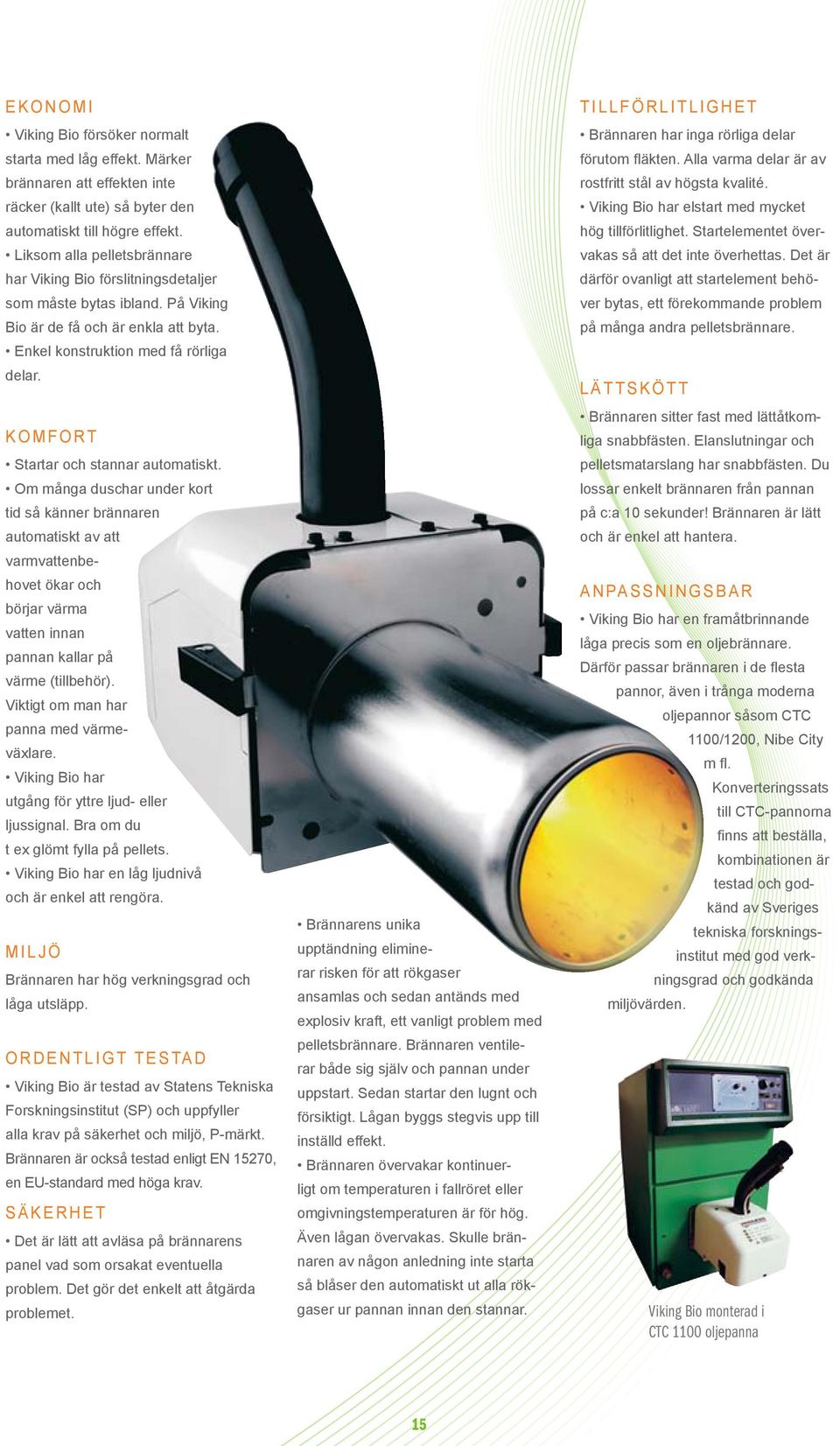

15 E K O N O M I Viking Bio försöker normalt starta med låg effekt. Märker brännaren att effekten inte räcker (kallt ute) så byter den automatiskt till högre effekt. Liksom alla pelletsbrännare har Viking Bio förslitningsdetaljer som måste bytas ibland. På Viking Bio är de få och är enkla att byta. Enkel konstruktion med få rörliga delar. K O M F O R T Startar och stannar automatiskt. Om många duschar under kort tid så känner brännaren automatiskt av att varmvattenbehovet ökar och börjar värma vatten innan pannan kallar på värme (tillbehör). Viktigt om man har panna med värmeväxlare. Viking Bio har utgång för yttre ljud- eller ljussignal. Bra om du t ex glömt fylla på pellets. Viking Bio har en låg ljudnivå och är enkel att rengöra. M I L J Ö Brännaren har hög verkningsgrad och låga utsläpp. O R D E N T L I G T T E S TA D Viking Bio är testad av Statens Tekniska Forskningsinstitut (SP) och uppfyller alla krav på säkerhet och miljö, P-märkt. Brännaren är också testad enligt EN 15270, en EU-standard med höga krav. S Ä K E R H E T Det är lätt att avläsa på brännarens panel vad som orsakat eventuella problem. Det gör det enkelt att åtgärda problemet. Brännarens unika upptändning eliminerar risken för att rökgaser ansamlas och sedan antänds med explosiv kraft, ett vanligt problem med pelletsbrännare. Brännaren ventilerar både sig själv och pannan under uppstart. Sedan startar den lugnt och försiktigt. Lågan byggs stegvis upp till inställd effekt. Brännaren övervakar kontinuerligt om temperaturen i fallröret eller omgivningstemperaturen är för hög. Även lågan övervakas. Skulle brännaren av någon anledning inte starta så blåser den automatiskt ut alla rökgaser ur pannan innan den stannar. T I L L F Ö R L I T L I G H E T Brännaren har inga rörliga delar förutom fläkten. Alla varma delar är av rostfritt stål av högsta kvalité. Viking Bio har elstart med mycket hög tillförlitlighet. Startelementet övervakas så att det inte överhettas. Det är därför ovanligt att startelement behöver bytas, ett förekommande problem på många andra pelletsbrännare. L Ä T T S K Ö T T Brännaren sitter fast med lättåtkomliga snabbfästen. Elanslutningar och pelletsmatarslang har snabbfästen. Du lossar enkelt brännaren från pannan på c:a 10 sekunder! Brännaren är lätt och är enkel att hantera. A N PA S S N I N G S B A R Viking Bio har en framåtbrinnande låga precis som en oljebrännare. Därför passar brännaren i de flesta pannor, även i trånga moderna oljepannor såsom CTC 1100/1200, Nibe City m fl. Konverteringssats till CTC-pannorna finns att beställa, kombinationen är testad och godkänd av Sveriges tekniska forskningsinstitut med god verkningsgrad och godkända miljövärden. Viking Bio monterad i CTC 1100 oljepanna 15

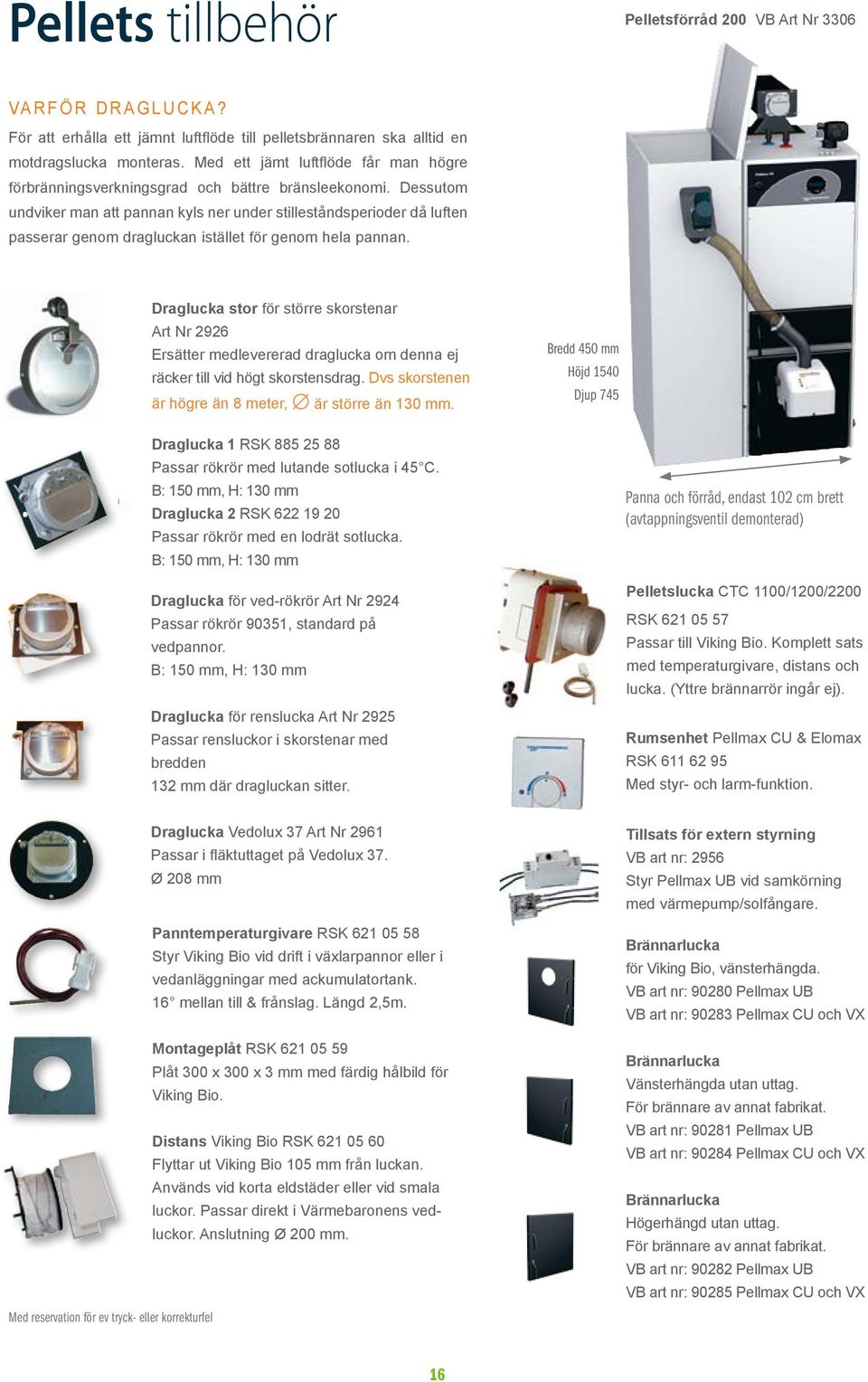

16 Pellets tillbehör Pelletsförråd 200 VB Art Nr 3306 VA R F Ö R D R A G L U C K A? För att erhålla ett jämnt luftflöde till pelletsbrännaren ska alltid en motdragslucka monteras. Med ett jämt luftflöde får man högre förbränningsverkningsgrad och bättre bränsleekonomi. Dessutom undviker man att pannan kyls ner under stilleståndsperioder då luften passerar genom dragluckan istället för genom hela pannan. Draglucka stor för större skorstenar Art Nr 2926 Ersätter medlevererad draglucka om denna ej räcker till vid högt skorstensdrag. Dvs skorstenen är högre än 8 meter, är större än 130 mm. Draglucka 1 RSK Passar rökrör med lutande sotlucka i 45 C. B: 150 mm, H: 130 mm Draglucka 2 RSK Passar rökrör med en lodrät sotlucka. B: 150 mm, H: 130 mm Draglucka för ved-rökrör Art Nr 2924 Passar rökrör 90351, standard på vedpannor. B: 150 mm, H: 130 mm Draglucka för renslucka Art Nr 2925 Passar rensluckor i skorstenar med bredden 132 mm där dragluckan sitter. Bredd 450 mm Höjd 1540 Djup 745 Panna och förråd, endast 102 cm brett (avtappningsventil demonterad) Pelletslucka CTC 1100/1200/2200 RSK Passar till Viking Bio. Komplett sats med temperaturgivare, distans och lucka. (Yttre brännarrör ingår ej). Rumsenhet Pellmax CU & Elomax RSK Med styr- och larm-funktion. Draglucka Vedolux 37 Art Nr 2961 Passar i fläktuttaget på Vedolux 37. Ø 208 mm Panntemperaturgivare RSK Styr Viking Bio vid drift i växlarpannor eller i vedanläggningar med ackumulatortank. 16 mellan till & frånslag. Längd 2,5m. Montageplåt RSK Plåt 300 x 300 x 3 mm med färdig hålbild för Viking Bio. Distans Viking Bio RSK Flyttar ut Viking Bio 105 mm från luckan. Används vid korta eldstäder eller vid smala luckor. Passar direkt i Värmebaronens vedluckor. Anslutning Ø 200 mm. Med reservation för ev tryck- eller korrekturfel Tillsats för extern styrning VB art nr: 2956 Styr Pellmax UB vid samkörning med värmepump/solfångare. Brännarlucka för Viking Bio, vänsterhängda. VB art nr: Pellmax UB VB art nr: Pellmax CU och VX Brännarlucka Vänsterhängda utan uttag. För brännare av annat fabrikat. VB art nr: Pellmax UB VB art nr: Pellmax CU och VX Brännarlucka Högerhängd utan uttag. För brännare av annat fabrikat. VB art nr: Pellmax UB VB art nr: Pellmax CU och VX 16

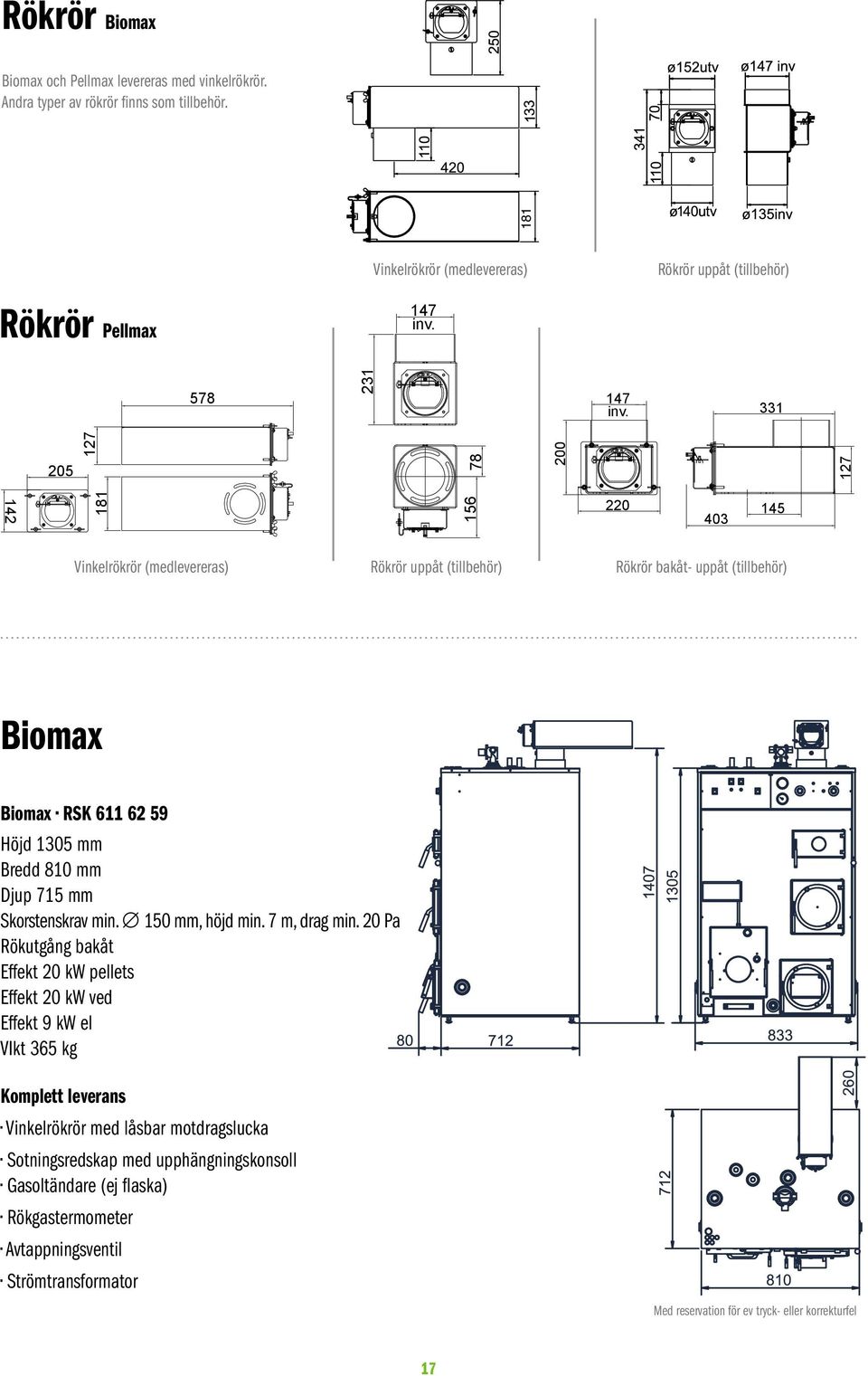

17 Rökrör Biomax Biomax och Pellmax levereras med vinkelrökrör. Andra typer av rökrör finns som tillbehör. 181 Vinkelrökrör (medlevereras) Rökrör uppåt (tillbehör) Rökrör Pellmax 147 inv inv Vinkelrökrör (medlevereras) Rökrör uppåt (tillbehör) Rökrör bakåt- uppåt (tillbehör) Biomax Biomax RSK Höjd 1305 mm Bredd 810 mm Djup 715 mm Skorstenskrav min. 150 mm, höjd min. 7 m, drag min. 20 Pa Rökutgång bakåt Effekt 20 kw pellets Effekt 20 kw ved Effekt 9 kw el VIkt 365 kg Komplett leverans Vinkelrökrör med låsbar motdragslucka Sotningsredskap med upphängningskonsoll Gasoltändare (ej flaska) Rökgastermometer Avtappningsventil Strömtransformator Med reservation för ev tryck- eller korrekturfel 17

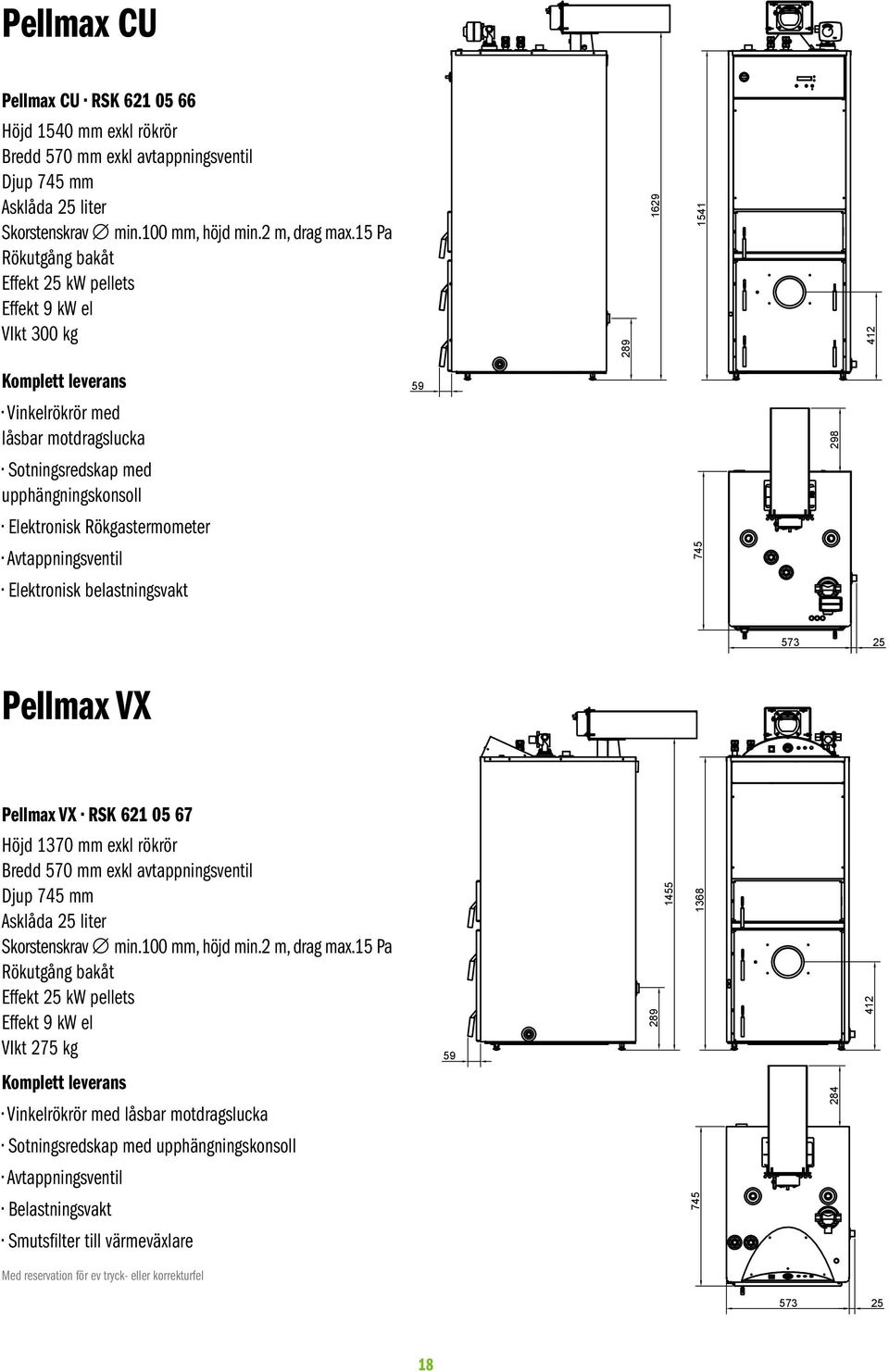

18 Pellmax CU Pellmax CU RSK Höjd 1540 mm exkl rökrör Bredd 570 mm exkl avtappningsventil Djup 745 mm Asklåda 25 liter Skorstenskrav min.100 mm, höjd min.2 m, drag max.15 Pa Rökutgång bakåt Effekt 25 kw pellets Effekt 9 kw el VIkt 300 kg Komplett leverans 59 Vinkelrökrör med låsbar motdragslucka 298 Sotningsredskap med upphängningskonsoll Elektronisk Rökgastermometer Avtappningsventil 745 Elektronisk belastningsvakt Pellmax VX Pellmax VX RSK Höjd 1370 mm exkl rökrör Bredd 570 mm exkl avtappningsventil Djup 745 mm Asklåda 25 liter Skorstenskrav min.100 mm, höjd min.2 m, drag max.15 Pa Rökutgång bakåt Effekt 25 kw pellets Effekt 9 kw el VIkt 275 kg Komplett leverans Vinkelrökrör med låsbar motdragslucka 284 Sotningsredskap med upphängningskonsoll Avtappningsventil Belastningsvakt 745 Smutsfilter till värmeväxlare Med reservation för ev tryck- eller korrekturfel

19 Pellmax UB Viking PRO Pellmax UB RSK Höjd 955 mm exkl rökrör Bredd 575 mm exkl avtappningsventil Djup 730 mm Asklåda 25 liter Skorstenskrav min.100 mm, höjd min.2 m, drag max.15 Pa Rökutgång bakåt Effekt 20 kw pellets Vattenvolym 80 liter LEVERANSOMFATTNING Oljefi lter (20 micrometer) Vakuummätare Oljeslang (2 st) Elkabel med europakontakt Insexnyckel 956 TILLBEHÖR Drifttidsmätare Komplett leverans Bakvy Vinkelrökrör med låsbar motdragslucka Typ RSKnr Vikt Effekt (kw) E ff.omr Munstycke (kg) 90% Vgrad (kg/h) vid leverans Sotningsredskap med upphängningskonsoll Viking Pro ,4-2,3 0,50/60 S Viking Pro ,2-4,1 0,85/60 S Viking Pro ,0-6,6 1,25/60 S Viking Pro 27L , ,4-2,3 0,50/60 S Avtappningsventil Sidovy Viking Pro 27L har förlängt brännrör, 190 mm jämfört med normala 90mm. Viking BIO LEVERANSOMFATTNING Viking BIO Elkabel med europakontakt Rökgastermometer Askraka Insexnyckel Skruvmejsel LEVERANSOMFATTNING Matarskruv 1 m pelletsslang Slangklämmor Upphängningskedja Upphängningskrok Typ / RSK-nr Effekt (kw) Förbrännings- Rek. drag * E lspänning Huvudmått utanför pannan(mm) Vi kt verkningsgrad Höjd Bredd Djup Längd (kg) Viking BIO % 5-10 Pa 230 V Matarskruv Matarskruv Bränslerekommendationer: Träpellets, SS Grupp 1, tillverkade av sågspån, diameter 8 mm, längd max. 32 mm. *Motdragslucka skall vara monterad. Komplett paket Viking BIO + matningsskruv 1,5 m RSK Komplett paket Viking BIO + matningsskruv 2,5 m RSK Med reservation för ev tryck- eller korrekturfel 19

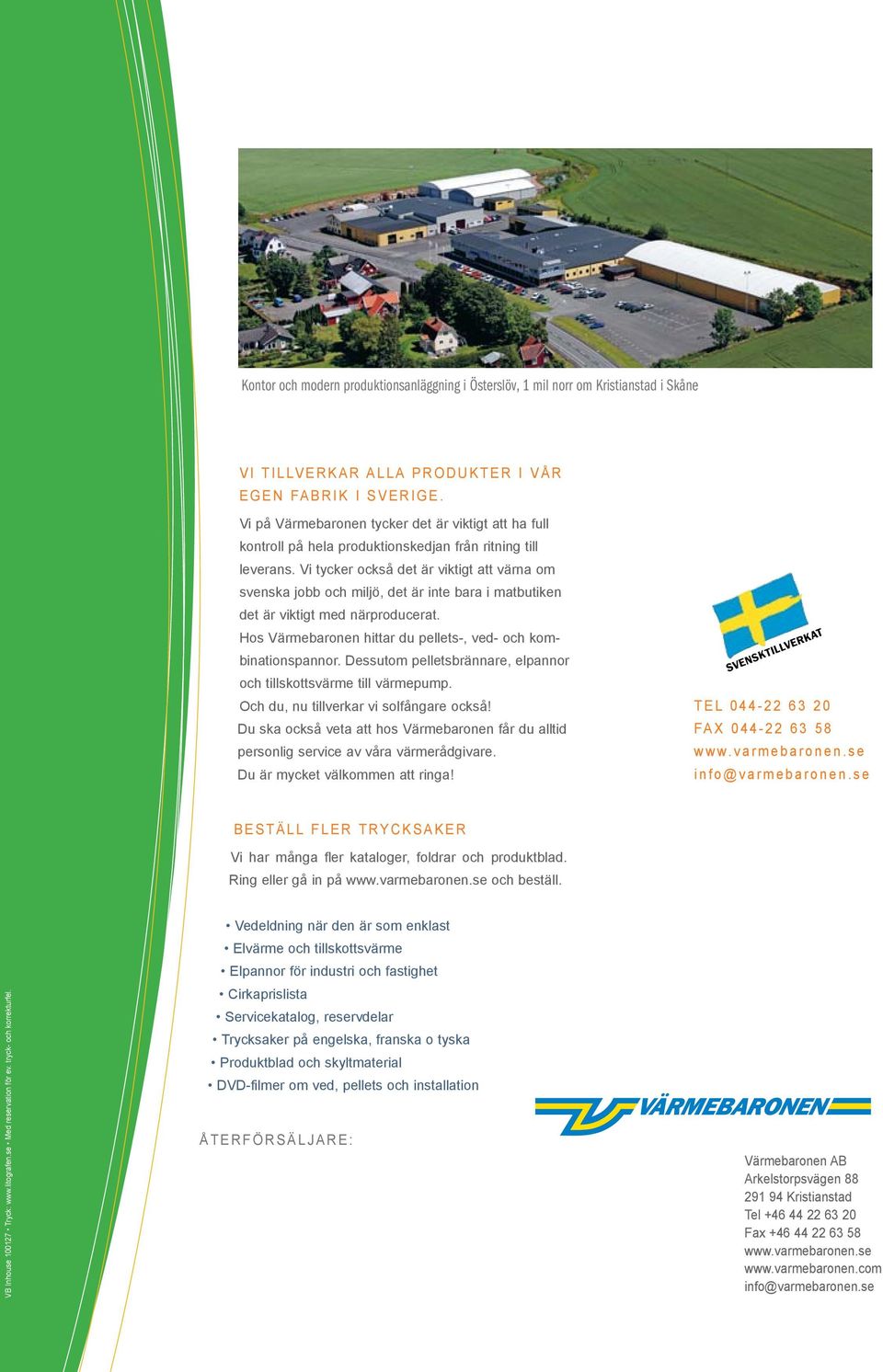

20 Kontor och modern produktionsanläggning i Österslöv, 1 mil norr om Kristianstad i Skåne V I T I L LV E R K A R A L L A P R O D U K T E R I V Å R E G E N FA B R I K I S V E R I G E. Vi på Värmebaronen tycker det är viktigt att ha full kontroll på hela produktionskedjan från ritning till leverans. Vi tycker också det är viktigt att värna om svenska jobb och miljö, det är inte bara i matbutiken det är viktigt med närproducerat. Hos Värmebaronen hittar du pellets-, ved- och kombinationspannor. Dessutom pelletsbrännare, elpannor och tillskottsvärme till värmepump. Och du, nu tillverkar vi solfångare också! Du ska också veta att hos Värmebaronen får du alltid personlig service av våra värmerådgivare. Du är mycket välkommen att ringa! SVENSKTILLVERKAT T E L FA X w w w. v a r m e b a r o n e n. s e i n f v a r m e b a r o n e n. s e B E S T Ä L L F L E R T R Y C K S A K E R Vi har många fler kataloger, foldrar och produktblad. Ring eller gå in på och beställ. VB Inhouse Tryck: Med reservation för ev. tryck- och korrekturfel. Vedeldning när den är som enklast Elvärme och tillskottsvärme Elpannor för industri och fastighet Cirkaprislista Servicekatalog, reservdelar Trycksaker på engelska, franska o tyska Produktblad och skyltmaterial DVD-filmer om ved, pellets och installation Å T E R F Ö R S Ä L J A R E : Värmebaronen AB Arkelstorpsvägen Kristianstad Tel Fax info@varmebaronen.se
