1 GPS ovärderlig -men till vilket pris? Magnus Danielsson Didrik Ehrenborg För IVA 5 nov 2013

2 GPS jamming - Korea SVT Text Torsdag 03 maj 2012 UTRIKES Publicerad 3 maj, sid139 Signaler stör sydkoreanskt flyg Elektroniska störningssignaler har stört över 300 sydkoreanska civilflyg de senaste dagarna. Enligt Sydkorea kommer signalerna från Nordkorea.

Elektroniska störningssignaler har stört över 300 sydkoreanska

3 GPS 32 st

4 GLONASS The constellation provides continuous navigation over Russia and practically global continuous navigation 4

5 Galileo Implementation plan

6 GPS sårbarheter Svaga signaler Lätt att störa ut Dåligt uppdaterad programvara Dåligt övervakade Dåligt installerade

7 GPS sårbarheter (2) In embeded system Jammers Spoofers

8 GPS embeded system Installera en GPS så är alla problem lösta! 3rd parts produkt

9 GPS sateliter Fortsatta störningar på Minicall GPS suddade ut svenska lotsbåtar dec feb 32 Minicall slutat att fungera. Lotsbåtar försvinner på radar

1994 24 2006 13 dec 31 2008 27 feb 32 Minicall

10 GPS week rollover Stora störningar i flygtrafiken Flygtrafiken i Sverige drabbades på torsdagen av stora förseningar på grund av ett tekniskt fel i navigeringssystemet på Arlanda , 22aug 1024 week rollover 2009 Week rollover april? ,a felet - LFV tappar flyg norr om Stockholm - Börsen i Europa - NASA väder stationer

11 GPS skottsekund 2005 Skottsekund 2012 Skottsekund dec feb 32 Navigationsfel 200m - Asien börser stängde under - Qantas Airlines - Internet dök med 25% i USA

2008 27 feb 32 Navigationsfel 200m - Asien

12 GPS ovärderlig -men till vilket pris? In embeded system Jammers Spoofers

13 GPS jamming - Newark 2009 Mobil GPS jammer, blockerade landing system Nov 2009 till Apr 2011 att finna GPS jammern. Han ville inte att hans chef skulle se att han tog lastbilen med sig hem.

14 GPS Jammers Alla Nordiska fängelser, Nordisk kriminal krönika Värdetransport rån. Pris 100 euro hit s web

15 Transport GNNS beroende Kommunikation El-nät Finans

16 Transport

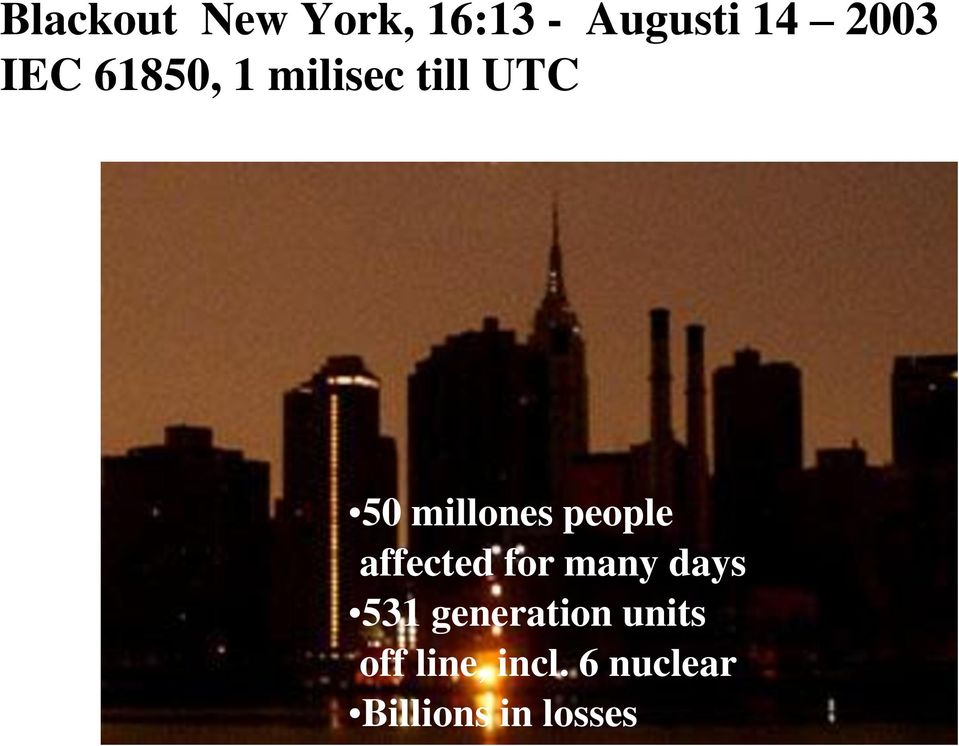

17 Blackout New York, 16:13 - Augusti IEC 61850, 1 milisec till UTC 20 hours before blackout 50 millones people affected for many days 531 generation units off line, incl. 6 nuclear Billions in losses

18 Elnät IEC föreskriver att följande ska synkroniseras: SCADA Kommunikations enheter. Relä skydd Linje skydd PMU (1 us) Felskrivare Elmätare IEDs, RTUs, SOE, Sensors Servers, Routers, Switches Frekvensmätare Säkerhets bevakning Digital ljud o video inspelningar

Relä skydd Linje skydd PMU (1 us) Felskrivare Elmätare IEDs, RTUs,

19 Finans

20 Kommunikation

21 Transport GNNS beroende Kommunikation El-nät Finans 21

22 Paus 5 min.

23 GPS ovärderlig -men till vilket pris? In embeded system Jammers Spoofers

24 GPS spoofing Auto pilot på så kan man ta över och styra båten via falska GPS signaler.

25 GPS Spoofing

26 GPS Spoofing Norge AWAC NATO övning i nord Norge 1990 talet. Glömde stänga av GPS Spoofingen.

27 Elkraft PMU spoofed PNNL ask The University of Texas at Austin if they could Spoof a PMU. And they did it.

28 1pps/Fas 1ns 1E-9 1us 1E-6 1ms 1E-3 Elkraft LTE CDMA 2000 VDL mode4* Finans WAM DTTV Pager AIS Wimax * Radar NTP SDH/ E-Sync 1E-3 1E-6 1E-9 1E-12 Frekvens

29 GPS ovärderlig -men till vilket pris? Kan vi upptäcka jamming av GPS?

30 GPS Signal Detector

31 GPS Signal Detector

32 GPS ovärderlig -men till vilket pris? Kan vi bygga utan GPS beroende?

33 GPS Spoofing Norge AWAC NATO övning i nord Norge 1990 talet. Glömde stänga av GPS Spoofingen.

) Fault Resilient in case of node and link failures Using Two-Way Time Transfer technology Head End IP/ASI 1 PPS

34 GPS Independent DTT SFN Networks Unique GPS Independent time synchronisation CAPEX, OPEX savings Increased reliability Accuracy better than 1.5 s over 10 hops (SFN Req.) Fault Resilient in case of node and link failures Using Two-Way Time Transfer technology Head End IP/ASI 1 PPS Transmitter Station DTT Transmitter 10 MHz Broadcast Program (Head-End) SFN Adapter IP/ASI Regional MUX Clock Source 1 PPS 10 MHz 1 PPS IP/ASI 10 MHz DTT Transmitter Transmitter Station

35 Solution for Power Grid A modern communication network GPS Free System PMU, Mobile, DTV, Radar station

36 Services are separated in end-to-end channels Sensors IP or Optical Smart Meter Aggregation CCTV IT/Internet Voice Synchronized nodes in combination with strict resource reservation ensures lossless routing and total service separation

37 Check lista - Skapa medvetenhet om GPS beroende/sårbarhet. - Lista alla system som är beroende av tid. - Lista direkta eller indirekta GPS beroende. - Bedöm vilka system som är kritiska och effekten av felaktig tid. - Lista möjliga åtgärder för system. - Rangordna hur kritiska systemen är. - Exekvera åtgärder enligt rangordning. - Verifiera åtgärdernas funktion.

38 Ur led är tiden; ve! Att jag är den, som föddes att vrida den rätt igen. Hamlet, Shakespeare TACK Magnus Danielsson Didrik Ehrenborg
