3 Luftvärmeväxlare Det ligger i luften. Allt detta sker tack vare luftvärmeväxlare inomhus- och utomhusenheter som kan fånga upp, behandla och distribuera rätt luft på rätt plats med rätt effektivitet. Med andra ord, luftvärmeväxlare från Alfa Laval. Som en ledande leverantör till luftkonditioneringsbranschen erbjuder Alfa Laval ett komplett sortiment av kylmedelskylare, kondensorer och luftvärmare för kylning och uppvärmning inomhus. I kombination med våra lödda och packningsförsedda plattvärmeväxlare lever de upp till alla krav. 9:1

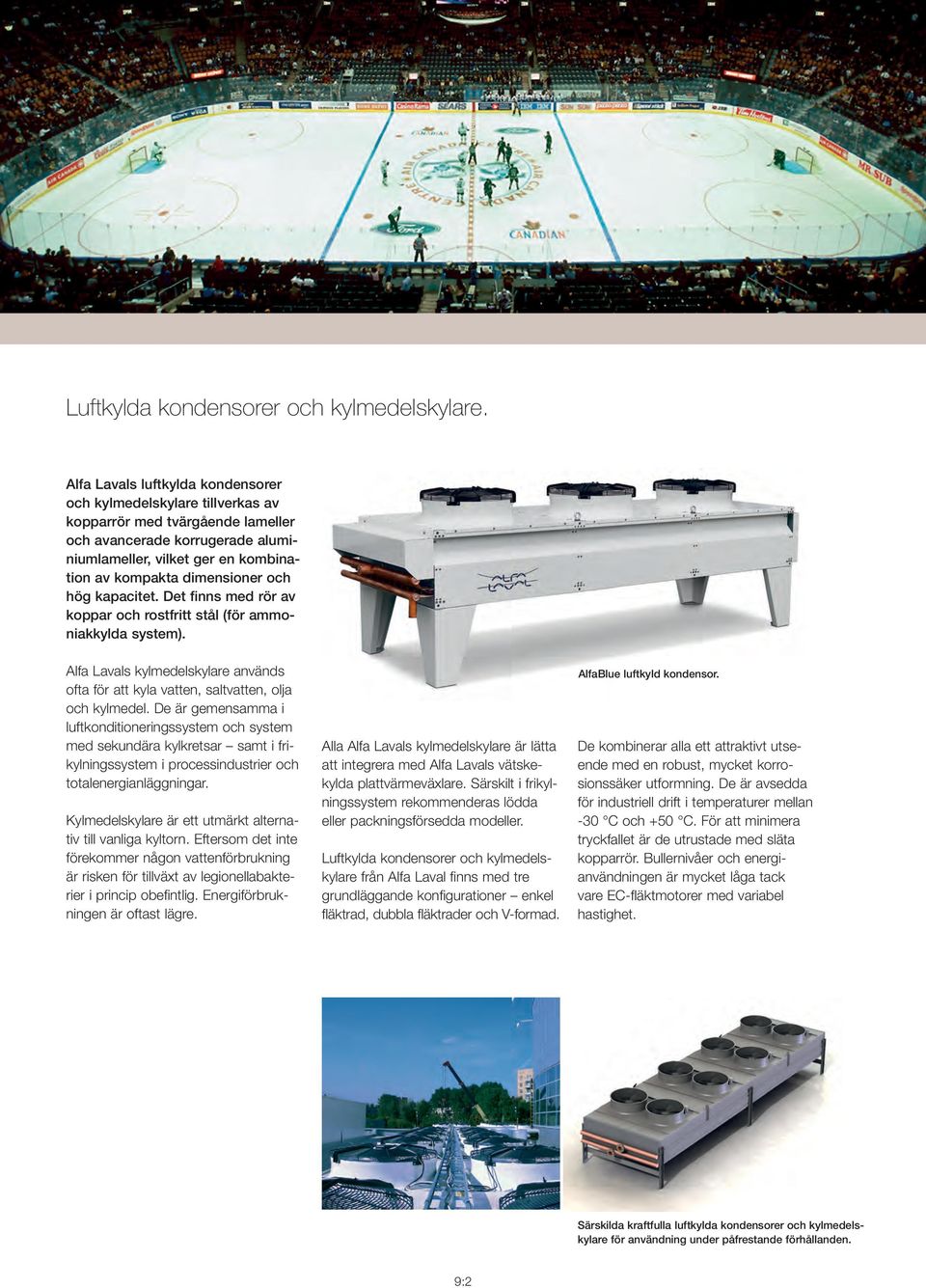

4 Luftkylda kondensorer och kylmedelskylare. Alfa Lavals luftkylda kondensorer och kylmedelskylare tillverkas av kopparrör med tvärgående lameller och avancerade korrugerade aluminiumlameller, vilket ger en kombination av kompakta dimensioner och hög kapacitet. Det finns med rör av koppar och rostfritt stål (för ammoniakkylda system). Alfa Lavals kylmedelskylare används ofta för att kyla vatten, saltvatten, olja och kylmedel. De är gemensamma i luftkonditioneringssystem och system med sekundära kylkretsar samt i frikylningssystem i processindustrier och totalenergianläggningar. Kylmedelskylare är ett utmärkt alternativ till vanliga kyltorn. Eftersom det inte förekommer någon vattenförbrukning är risken för tillväxt av legionellabakterier i princip obefintlig. Energiförbrukningen är oftast lägre. Alla Alfa Lavals kylmedelskylare är lätta att integrera med Alfa Lavals vätskekylda plattvärmeväxlare. Särskilt i frikylningssystem rekommenderas lödda eller packningsförsedda modeller. Luftkylda kondensorer och kylmedelskylare från Alfa Laval finns med tre grundläggande konfigurationer enkel fläktrad, dubbla fläktrader och V-formad. AlfaBlue luftkyld kondensor. De kombinerar alla ett attraktivt utseende med en robust, mycket korrosionssäker utformning. De är avsedda för industriell drift i temperaturer mellan -30 C och +50 C. För att minimera tryckfallet är de utrustade med släta kopparrör. Bullernivåer och energianvändningen är mycket låga tack vare EC-fläktmotorer med variabel hastighet. Särskilda kraftfulla luftkylda kondensorer och kylmedelskylare för användning under påfrestande förhållanden. 9:2

5 AlfaSolar-kondensor. AlfaBlue kylmedelskylare. Huvudfördelar: Hög kylningseffektivitet tack vare optimerade värmeöverföringsytor. Stort urval av tillval och tillbehör för ökad mångsidighet. EC-fl äktteknik med variabel hastighet som sänker bullernivåerna och energiförbrukningen. Tillförlitlig prestanda, certifi erad av Eurovent Robust och korrosionsbeständig utformning, lämplig för tung industrianvändning. Låga underhållskostnader och lång livslängd. Certifi erad energieffektivitetsklass. Kompakta mått som ger hög kapacitet per kvadratmeter yta. Den V-formade utformningen hos Alfa V kylmedelskylare leder till hög kapacitet och kompakta dimensioner. Flänsanslutningar av rostfritt stål är standard på Alfa V och AlfaBlue-kylmedelskylare med dubbla fläktrader. EC-fläktmotorer med variabel hastighet kombinerar effektivitet med låg strömförbrukning. Det finns i många storlekar med många tillval. Den extra säkerhetsbrytaren. 9:3

6 Luftvärmare Alfa Laval kan erbjuda olika lösningar för uppvärmning och undvikande av drag. Våra luftvärmare finns med fyra olika utformningar som var och en är optimerad för bästa prestanda i sin tillämpning. HMP HKP HEV HMP-luftvärmaren är lämplig för uppvärmning av entréer i större lokaler, för uppvärmning av butiker och parkeringshus samt för industrilokaler som behöver lång lufträckvidd. HKP-luftvärmaren passar särskilt bra för att värma produktionsanläggningar och finns i flera olika storlekar, kapaciteter och materialalternativ. HEV-luftvärmaren är en dörrgardin som minskar drag och sparar värmeenergi. 9:4

7 Din kompletta luftkylningspartner. Varför göra dina affärer komplicerade när du kan få allt du behöver från en tillverkare? Du känner förmodligen till att Alfa Laval erbjuder några av de bästa produkterna i världen inom värmeöverföring inklusive luftkylning. Vi har närmare hundra års erfarenhet och vårt kunnande bygger på tusentals installationer runt om i världen. Och som ett av de ledande företagen på världsmarknaden fortsätter vi att utveckla tekniken. Alfa Laval handlar först och främst om lösningar. Vår världstäckande organisation hjälper dig hela vägen. Från planering och design, via installation och drift till vårt servicekoncept Nonstop- Performance. Vårt mål är att uppnå maximal driftsäkerhet och låga livscykelkostnader i alla projekt vi deltar i. Så om du arbetar inom en bransch där du behöver effektiv, pålitlig kylning som är optimerad för din verksamhet har Alfa Laval lösningen. Om och om igen, runt om i världen. Globalt lokal Alfa Lavals verksamhet fokuserar på att underlätta våra kunders verksamhet. Vi tillhandahåller teknik och lösningar som kan optimera din verksamhet och dina processer och hålla dem igång år efter år. Med vårt globala nätverk av försäljningsbolag finns vi alltid nära dig, oavsett var i världen du har din verksamhet. Det är därför vi kan erbjuda snabba och pålitliga leveranser och kontinuerlig drift. Reservdelsservice Alfa Lavals resurser för reservdelsservice är förstklassiga så vi kan lova leveranser i tid överallt i världen. Genom att vår organisation verkligen finns representerad i hela världen finns tillgång till support och felsökning på lokal, regional och global nivå. Alfa Laval har 103 försäljningskontor i 55 länder. Här visas de nationella och regionala huvudkontoren. 9:5

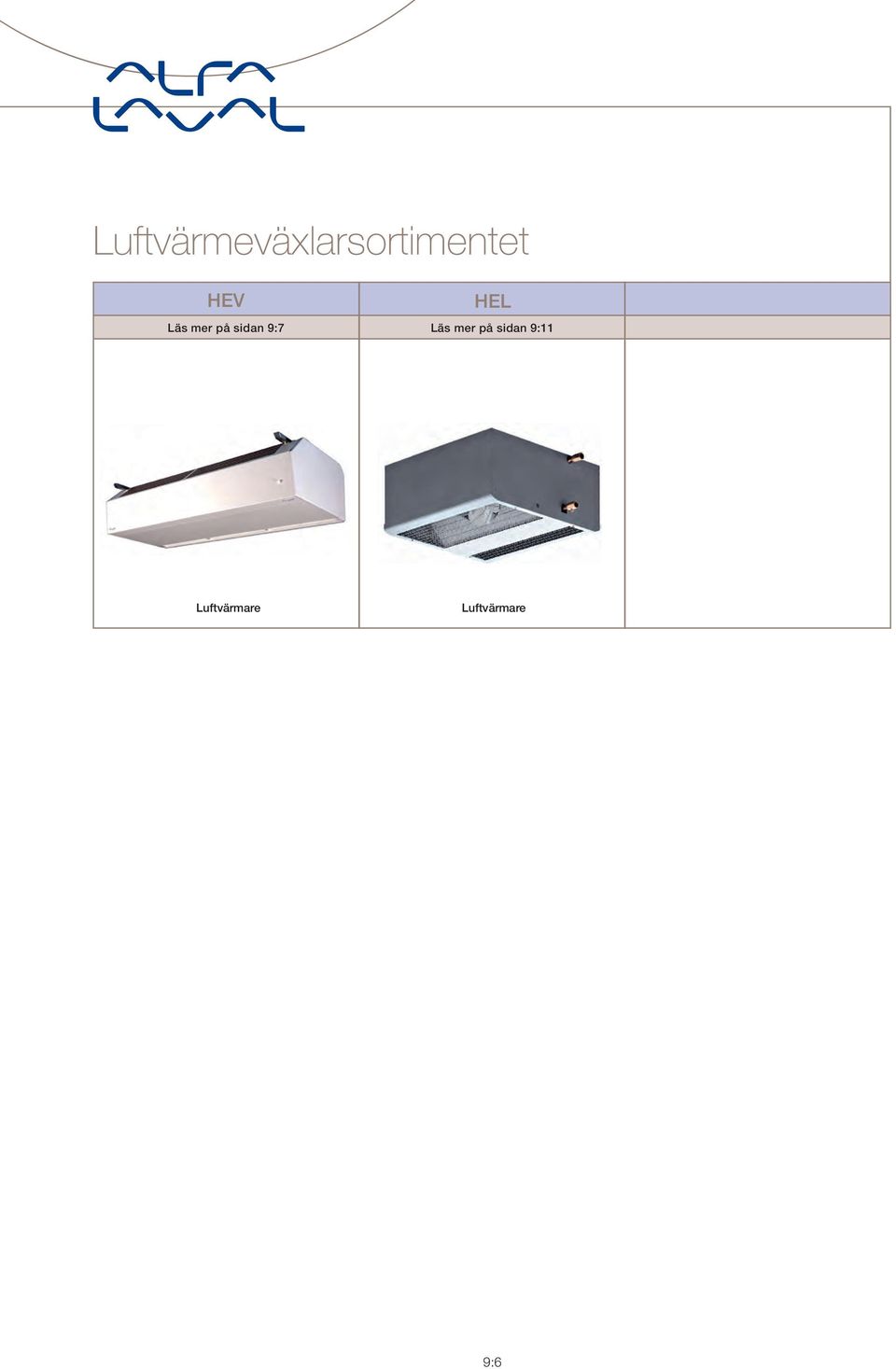

8 Luftvärmeväxlarsortimentet HEV Läs mer på sidan 9:7 HEL Läs mer på sidan 9:11 Luftvärmare Luftvärmare 9:6

9

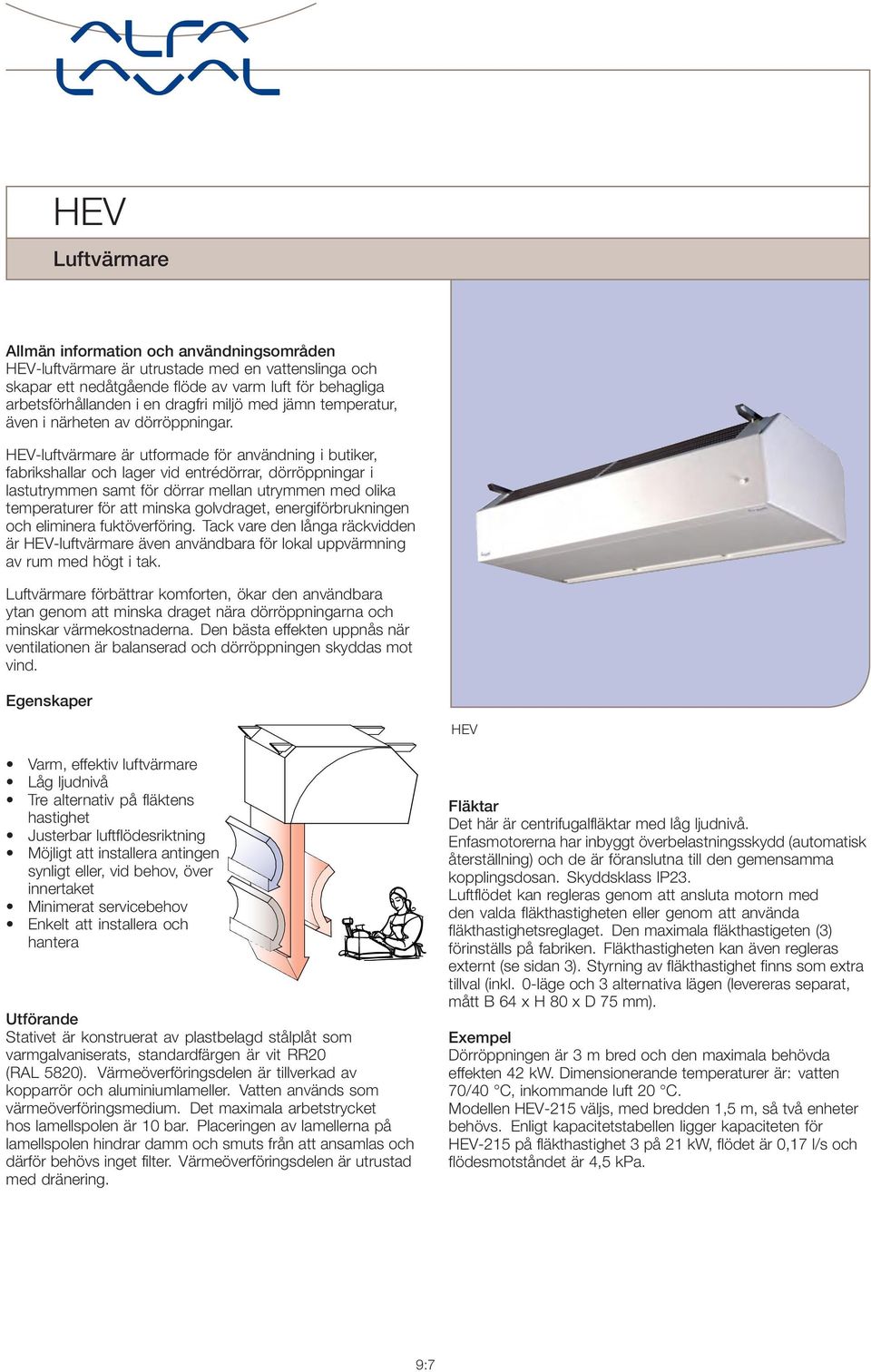

10 . HEV Luftvärmare Allmän information och användningsområden HEV-luftvärmare är utrustade med en vattenslinga och skapar ett nedåtgående flöde av varm luft för behagliga arbetsförhållanden i en dragfri miljö med jämn temperatur, även i närheten av dörröppningar. HEV-luftvärmare är utformade för användning i butiker, fabrikshallar och lager vid entrédörrar, dörröppningar i lastutrymmen samt för dörrar mellan utrymmen med olika temperaturer för att minska golvdraget, energiförbrukningen och eliminera fuktöverföring. Tack vare den långa räckvidden är HEV-luftvärmare även användbara för lokal uppvärmning av rum med högt i tak. Luftvärmare förbättrar komforten, ökar den användbara ytan genom att minska draget nära dörröppningarna och minskar värmekostnaderna. Den bästa effekten uppnås när ventilationen är balanserad och dörröppningen skyddas mot vind. Egenskaper HEV Varm, effektiv luftvärmare Låg ljudnivå. Tre alternativ på fläktens hastighet Justerbar luftflödesriktning Möjligt att installera antingen synligt eller, vid behov, över innertaket Minimerat servicebehov Enkelt att installera och hantera Utförande Stativet är konstruerat av plastbelagd stålplåt som varmgalvaniserats, standardfärgen är vit RR20 (RAL 5820). Värmeöverföringsdelen är tillverkad av kopparrör och aluminiumlameller. Vatten används som värmeöverföringsmedium. Det maximala arbetstrycket hos lamellspolen är 10 bar. Placeringen av lamellerna på lamellspolen hindrar damm och smuts från att ansamlas och därför behövs inget filter. Värmeöverföringsdelen är utrustad med dränering. Fläktar Det här är centrifugalfläktar med låg ljudnivå. Enfasmotorerna har inbyggt överbelastningsskydd (automatisk återställning) och de är föranslutna till den gemensamma kopplingsdosan. Skyddsklass IP23. Luftflödet kan regleras genom att ansluta motorn med den valda fläkthastigheten eller genom att använda fläkthastighetsreglaget. Den maximala fläkthastigeten (3) förinställs på fabriken. Fläkthastigheten kan även regleras externt (se sidan 3). Styrning av fläkthastighet finns som extra tillval (inkl. 0-läge och 3 alternativa lägen (levereras separat, måttb64xh80xd75mm). Exempel Dörröppningen är 3 m bred och den maximala behövda effekten 42 kw. Dimensionerande temperaturer är: vatten 70/40 C, inkommande luft 20 C. Modellen HEV-215 väljs, med bredden 1,5 m, så två enheter behövs. Enligt kapacitetstabellen ligger kapaciteten för HEV-215 på fläkthastighet 3 på 21 kw, flödet är 0,17 l/s och flödesmotståndet är 4,5 kpa. 9:7

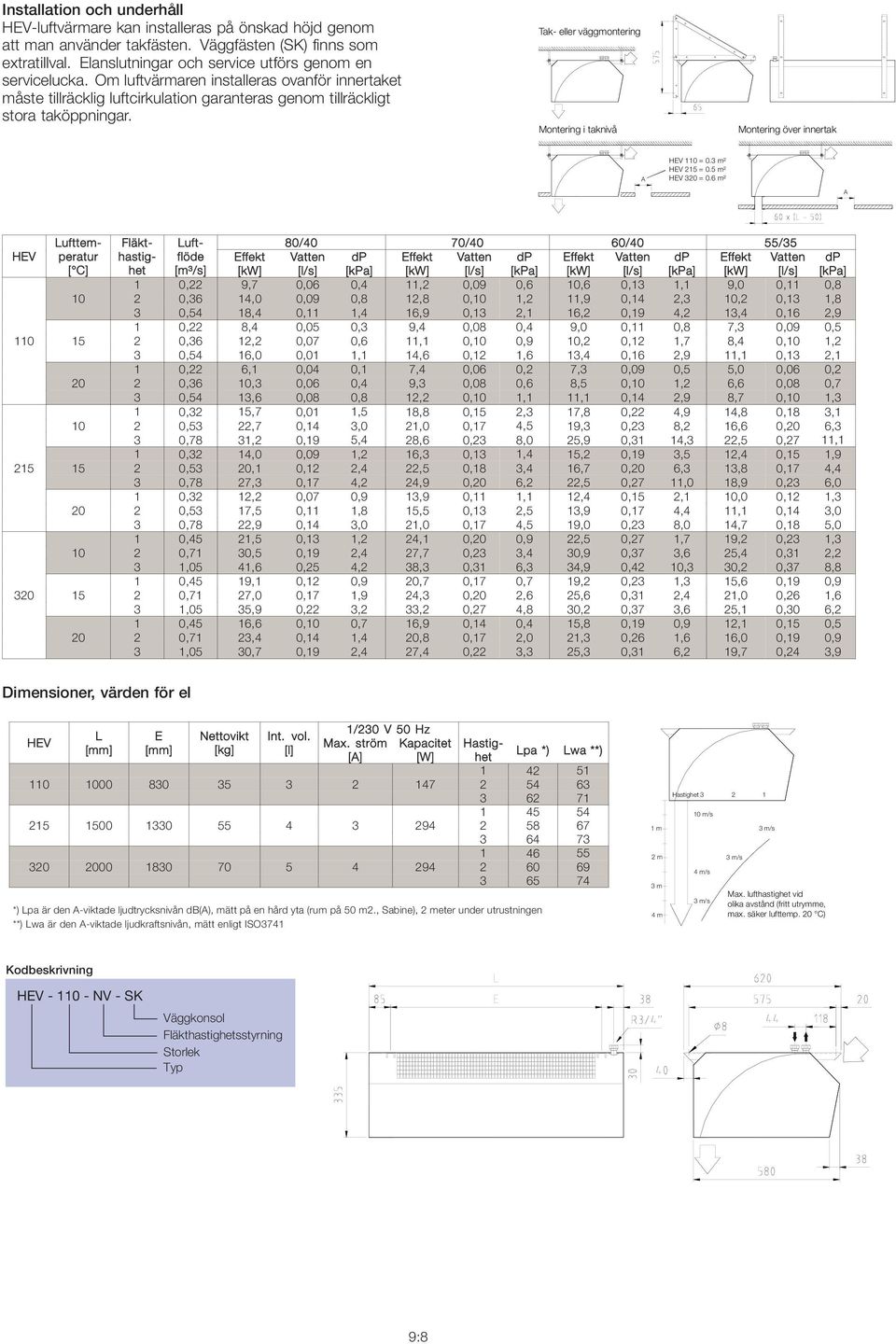

11 Installation och underhåll HEV-luftvärmare kan installeras på önskad höjd genom att man använder takfästen. Väggfästen (SK) finns som extratillval. Elanslutningar och service utförs genom en servicelucka. Om luftvärmaren installeras ovanför innertaket måste tillräcklig luftcirkulation garanteras genom tillräckligt stora taköppningar. Tak- eller väggmontering Montering i taknivå Montering över innertak A HEV 110 = 0.3 m² HEV 215 = 0.5 m² HEV 320 = 0.6 m² A HEV Lufttemperatur [ C] Fläkt- Luftflöde 80/40 70/40 60/40 55/35 hastig- Effekt Vatten dp Effekt Vatten dp Effekt Vatten dp Effekt Vatten dp het [m³/s] [kw] [l/s] [kpa] [kw] [l/s] [kpa] [kw] [l/s] [kpa] [kw] [l/s] [kpa] 1 0,22 9,7 0,06 0,4 11,2 0,09 0,6 10,6 0,13 1,1 9,0 0,11 0,8 2 0,36 14,0 0,09 0,8 12,8 0,10 1,2 11,9 0,14 2,3 10,2 0,13 1,8 3 0,54 18,4 0,11 1,4 16,9 0,13 2,1 16,2 0,19 4,2 13,4 0,16 2,9 1 0,22 8,4 0,05 0,3 9,4 0,08 0,4 9,0 0,11 0,8 7,3 0,09 0,5 2 0,36 12,2 0,07 0,6 11,1 0,10 0,9 10,2 0,12 1,7 8,4 0,10 1,2 3 0,54 16,0 0,01 1,1 14,6 0,12 1,6 13,4 0,16 2,9 11,1 0,13 2,1 1 0,22 6,1 0,04 0,1 7,4 0,06 0,2 7,3 0,09 0,5 5,0 0,06 0,2 2 0,36 10,3 0,06 0,4 9,3 0,08 0,6 8,5 0,10 1,2 6,6 0,08 0,7 3 0,54 13,6 0,08 0,8 12,2 0,10 1,1 11,1 0,14 2,9 8,7 0,10 1,3 1 0,32 15,7 0,01 1,5 18,8 0,15 2,3 17,8 0,22 4,9 14,8 0,18 3,1 2 0,53 22,7 0,14 3,0 21,0 0,17 4,5 19,3 0,23 8,2 16,6 0,20 6,3 3 0,78 31,2 0,19 5,4 28,6 0,23 8,0 25,9 0,31 14,3 22,5 0,27 11,1 1 0,32 14,0 0,09 1,2 16,3 0,13 1,4 15,2 0,19 3,5 12,4 0,15 1,9 2 0,53 20,1 0,12 2,4 22,5 0,18 3,4 16,7 0,20 6,3 13,8 0,17 4,4 3 0,78 27,3 0,17 4,2 24,9 0,20 6,2 22,5 0,27 11,0 18,9 0,23 6,0 1 0,32 12,2 0,07 0,9 13,9 0,11 1,1 12,4 0,15 2,1 10,0 0,12 1,3 2 0,53 17,5 0,11 1,8 15,5 0,13 2,5 13,9 0,17 4,4 11,1 0,14 3,0 3 0,78 22,9 0,14 3,0 21,0 0,17 4,5 19,0 0,23 8,0 14,7 0,18 5,0 1 0,45 21,5 0,13 1,2 24,1 0,20 0,9 22,5 0,27 1,7 19,2 0,23 1,3 2 0,71 30,5 0,19 2,4 27,7 0,23 3,4 30,9 0,37 3,6 25,4 0,31 2,2 3 1,05 41,6 0,25 4,2 38,3 0,31 6,3 34,9 0,42 10,3 30,2 0,37 8,8 1 0,45 19,1 0,12 0,9 20,7 0,17 0,7 19,2 0,23 1,3 15,6 0,19 0,9 2 0,71 27,0 0,17 1,9 24,3 0,20 2,6 25,6 0,31 2,4 21,0 0,26 1,6 3 1,05 35,9 0,22 3,2 33,2 0,27 4,8 30,2 0,37 3,6 25,1 0,30 6,2 1 0,45 16,6 0,10 0,7 16,9 0,14 0,4 15,8 0,19 0,9 12,1 0,15 0,5 2 0,71 23,4 0,14 1,4 20,8 0,17 2,0 21,3 0,26 1,6 16,0 0,19 0,9 3 1,05 30,7 0,19 2,4 27,4 0,22 3,3 25,3 0,31 6,2 19,7 0,24 3,9 Dimensioner, värden för el HEV L [mm] E [mm] Nettovikt [kg] Int. vol. [l] 1/230 V 50 Hz Max. ström [A] Kapacitet [W] Hastighet Lpa *) Lwa **) *) Lpa är den A-viktade ljudtrycksnivån db(a), mätt på en hård yta (rum på 50 m2., Sabine), 2 meter under utrustningen **) Lwa är den A-viktade ljudkraftsnivån, mätt enligt ISO m 2 m 3 m 4 m Hastighet 3 10 m/s 4 m/s 3 m/s 2 3 m/s 1 3 m/s Max. lufthastighet vid olika avstånd (fritt utrymme, max. säker lufttemp. 20 C) Kodbeskrivning HEV NV - SK Väggkonsol Fläkthastighetsstyrning Storlek Typ 9:8

12 Fabriksinställning Luftflödet kan regleras med en 3-fas regulator för fläkthastigheten, eller genom att ställa in den valda fläkthastigheten som standard. Regulator för fläkthastighet NV Exempel på Kontroll av fläkthastighet Kontaktorerna ingår inte i leveransen. HEV-110 behöver inga kontaktorer. Val av fläkthastighet med central enhet Fläkthastigheten kan tidsregleras via centralenheten eller genom DDC-system. Anslut kontaktorerna enligt bilden. Observera att endast en kontaktor kan kopplas till åt gången. vit blå blå vit grå röd brun blå svart svart gul/grön gul/grön grå röd brun blå svart svart gul/grön gul/grön Anslut regleringen till fläkthastigheten enligt anvisningarna. Fläkthastighet Ta bort anslutningsskenan Ta bort kabelanslutningen. Parallellkoppling av HEV-enheter Fläkthastigheten kan väljas med regulator för fläkthastigheten NV, med tidskontrollkretsar i den elektriska centralenheten eller genom DDC-system. Kontaktorerna ansluts enligt bilden. Med NV-fläkthastighetsstyrning kan 20 enheter styras. Varje enhet kräver 3 kontaktorer. Val av fläkthastihget med en 3-fastermostat Termostatkontakterna visas i lågtemperaturläge. Vid högre temperatur ska du först låta den vänstra kontakten byta läge, sedan kontakten i mitten och sist den högra kontakten. När temperaturen sjunker, byter kontakterna position i omvänd ordning. Spänningsregulator Spänningsregulator Fläkthastighet Ta bort anslutningsskenan Ta bort kabelanslutningen Fläkthastighet Ta bort anslutningsskenan Ta bort kabelanslutningen 9:9

13 . ECF00348SV 1304 Med reservation för eventuella ändringar i specifikationerna utan att detta meddelats i förväg. Alfa Laval Nordic AB Tumba Tel , Fax :10

14 . HEL Luftvärmare Allmän information och användningsområden HEL-1- och HEL-2-luftvärmare är lämpliga för ytterdörrar, gallerior, caféer, mässhallar, mindre industrier, lager och andra platser som kräver effektiv lokalvärme. Fläktmotorer Fläktar ø 250 mm. Steglöst justerbara fläktmotorer utrustade med självsmörjande lager och skyddade mot överbelastning. Värmeeffekt, luftflöde och ljudnivå kan kontrolleras samtidigt genom att justera fläkthastigheten. Fläkthastighetsreglaget, som innefattar 0-läget, placeras antingen på väggen eller på själva enheten. Utförande Värmespole tillverkad av kopparrör och aluminiumlameller. Materialet på kåpan är plastbelagd, galvaniserad stålplåt. Standardfärgen är vit. Montering Enheten kan placeras ovanför ett innertak i kontakt med yttertaket. Yttermåtten på HEL matchar måtten på standardtakpannor. Monteringen kan göras direkt mot taket utan luftmellanrum. Enkel installation och underhåll. Fläktplåten kan tas bort genom att några få skruvar lossas, så alla åtgärder som krävs för installation och underhåll kan utföras enkelt... HEL Värmeeffekt, vattenflöde och tryckfall HEL-1 HEL-2 vid maximal fläkthastighet kw l/s kpa kw l/s kpa Lufttemperatur +20 C Vatten 90/70 C Vatten 80/60 C Vatten 80/40 C Vatten 70/40 C Vatten 60/40 C Fläktar (16/70 W, 1/230 V/50 Hz, 0,42 A, 1300 varv/min.) Antal fläktar 1 2 Luftflöde 0,22 m 3 /s 0,47 m 3 /s Lufthastighet 4 m/s 4 m/s på 2 m avstånd 2 m/s 2 m/s Ljudtrycksnivå på 1 m avstånd 60 db(a) 60 db(a) Intern vattenvolym cirka 1 l cirka 2 l Vikt (tom) cirka 15 kg cirka 30 kg 9:11
