UTDRAGSSKENOR.

Transkript

1 UTDRAGSSKENOR Den optimala rörelsen för varje utdragslåda, vare sig det rör sig om en osynlig försänkt styrning för maximal komfort eller den beprövade rullstyrningen.

2 Osynlig funktion. Obegränsad frihet att skapa individuella lådor i olika material.

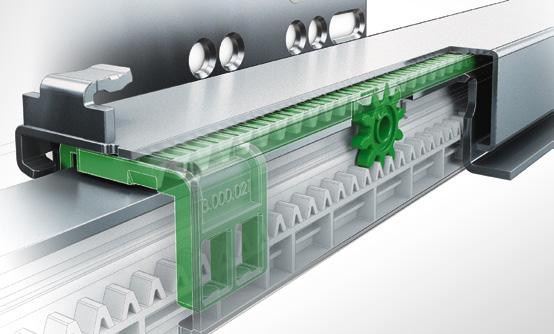

3 DYNAPRO UTDRAGSSKENOR Hög bärförmåga. Synkroniserat utdrag. 4D-justering. De många unika egenskaperna gör Dynapro till ett fantastiskt öppningssystem för individualister. Den som föredrar en uppseendeväckande design och förväntar sig utmärkta rullegenskaper, hög stabilitet, precision och utomordentlig användarkomfort hos ett system med dolda utdragsskenor, för den personen är Dynapro precis det rätta. Vare sig det gäller handtagslösa fronter, höga fronter, breda lådor eller ovanliga material utdragsskenorna för fullutdrag erbjuder gränslösa planeringsmöjligheter. 3

4 Dynapro kraftiga precisionsskenor för absolut designfrihet. Det perfekta komplementet: Vionaro lådsystem Dynapro en utdragsskena för bättre modularitet. Dolda utdragsskenor fungerar som bas för trälådor liksom för Vionaro lådsystem från GRASS. Den minimalistiska designen hos lådsidorna i aluminium eller stål kombinerar tekniken hos Dynapro utdragsskenor med ett elegant utseende. 4

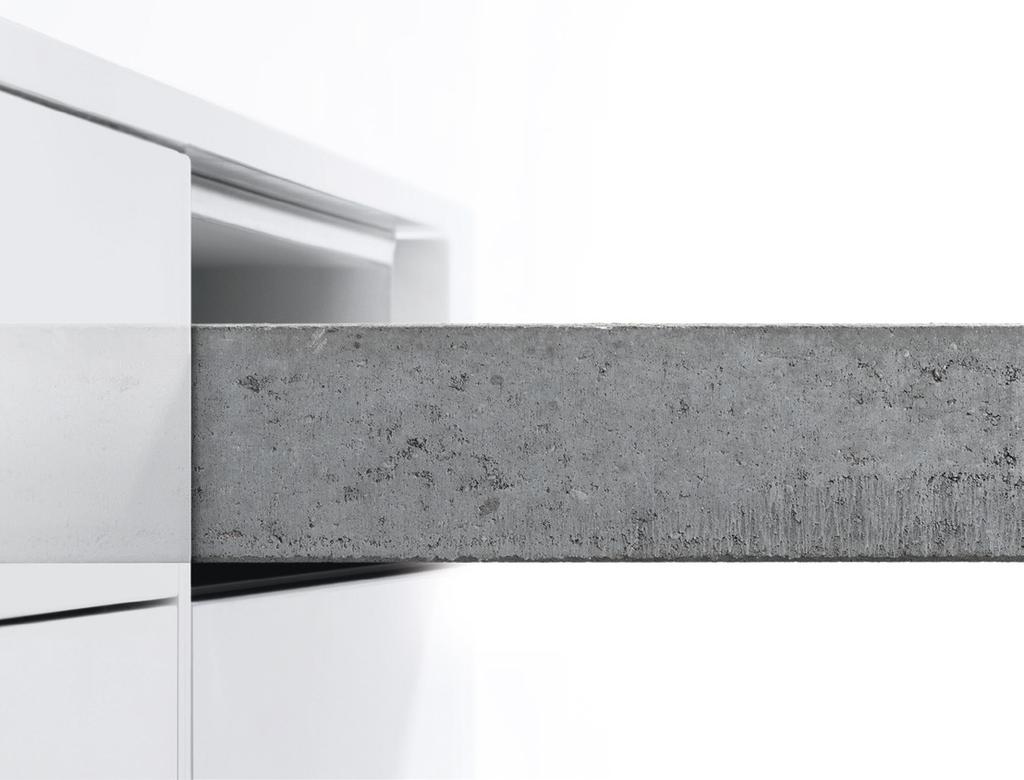

5 DYNAPRO UTDRAGSSKENOR Trä, aluminium, glas, natursten eller betong låt dig inspireras till nya idéer med Dynapro. Skapa innovationer betyder att gå nya vägar. Detta gäller för utformningen av nya möbler och för utvecklingen av nya utdragssystem. Ju mer iögonfallande idén är, desto viktigare blir de intelligenta egenskaperna i funktionen. GRASS har utvecklat ett utdragssystem som kombinerar osynliga funktioner och utmärkta rullegenskaper för att även kunna möta de mest ovanliga önskemål. Detta öppnar helt nya perspektiv för möbeldesigner. Synkronisering med utmärkta rullegenskaper. Dynapro är utrustat med en synkronisering, något vanliga utdragssystem inte har. Även under hög belastning är Dynapros utmärkta rullegenskaper oförändrade. Bärförmåga upp till 70 kg är inga problem for systemet. Slitagefasta nylonrullar ger alltid en jämn och stabil rullning. Fyra dimensioner för en perfekt fogbild. Dynapro erbjuder integrerad höjdjustering, sidojustering. lutningsjustering samt djupjustering. Alla justeringar görs utan verktyg, är bekväma att greppa och enkla att hantera. Kort sagt: perfekta fogbilder justeras in med bara några enkla handgrepp. Fyra alternativ för högsta bekvämlighet. Dynapro levereras med Soft-close, det framgångsrika dämpningssystemet, som stänger lådan mjukt och tyst. Med Tipmatic öppnas stora, handtagslösa fronter mekaniskt när man trycker lätt på dem. Det nya öppningssystemet Tipmatic Soft-close kombinerar fördelarna med mekanisk öppning med komforten hos den beprövade Soft-close-dämpningen. Med Sensomatic kompletterar GRASS sitt sortiment med ytterligare tillval, nämligen den elektroniska öppningen. 5

6 Ett öppningssystem ska inte bara vara tekniskt funktionellt, utan också maximalt bekvämt. Då går det som en dans att öppna och stänga lådorna. Aldrig har det varit så bekvämt att öppna utdragslådor. Och aldrig har det varit så enkelt att stänga dem igen. Komfortsystemen från GRASS och våra öppningslösningar kompletterar varandra på ett harmoniskt sätt när det gäller multifunktionalitet. Det är vår strävan att förena fördelarna med grepplösa lådfronter och elegant dämpande stängningssystem. Varför? Jo, därför att kombinationen av dessa ovanliga funktioner är den bästa garantin för användarbekvämlighet på högsta nivå. Skönt att det finns system som är skapade för varandra. 6

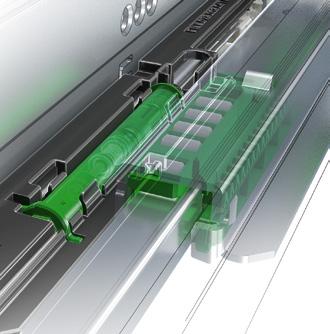

7 TIPMATIC SOFT-CLOSE ÖPPNINGSSYSTEM Det nya öppningssystemet Tipmatic Soft-close kombinerar fördelarna med mekanisk öppning med komforten hos den beprövade Soft-close-dämpningen. Med den trestegsinställningsbara utkastarkraften blir det eleganta rörelsemönster, oberoende av möbelfronternas vikt och storlek. TIPMATIC ÖPPNINGSSYSTEM Mekanisk öppning av lådor och utdrag. För möbler som präglas av utseende och design erbjuder Tipmatic optimala planeringsmöjligheter. Tack vare den beröringsaktiva mekaniken och synkroniseringsmöjligheten kan stora handtagslösa fronter realiseras, som kan öppnas med en lätt beröring. SOFT-CLOSE DÄMPNINGSSYSTEM Med Soft-close, ett integrerat dämpningssystem från GRASS, går det som en dans att stänga lådorna. Soft-close är något alldeles speciellt. Dämpningssystemet bromsar lådfronten och stänger den mjukt och tyst. Tack vare de minimala utdragningskrafterna kan även mycket tunna grepplister användas. SENSOMATIC ÖPPNINGSSYSTEM Elmekanisk öppning av lådor för maximal komfort. Aktion. Reaktion. Interaktion. Mer spännande kan komfort inte vara. Tack vare den beröringsaktiva automatiken hos Sensomatic räcker en mjuk knuff för att sätta lådor och utdragslådor i rörelse. 7

8 GRASS UTDRAGSSKENOR Osynliga funktioner för högsta mått av individualitet. EGENSKAPER DYNAPRO DYNAMOOV 30 kg bärförmåga 40 kg bärförmåga 70 kg bärförmåga Fullutdrag för optimal hantering Synkronisering utan mellanstopp Höjdjustering Sidojustering Frontlutningsjustering Djupjustering Soft-close dämpningssystem Self-close stängningssystem Tipmatic öppningssystem Tipmatic öppningssystem med valfri synkronisering Tipmatic Soft-close öppningssystem Sensomatic öppningssystem 8

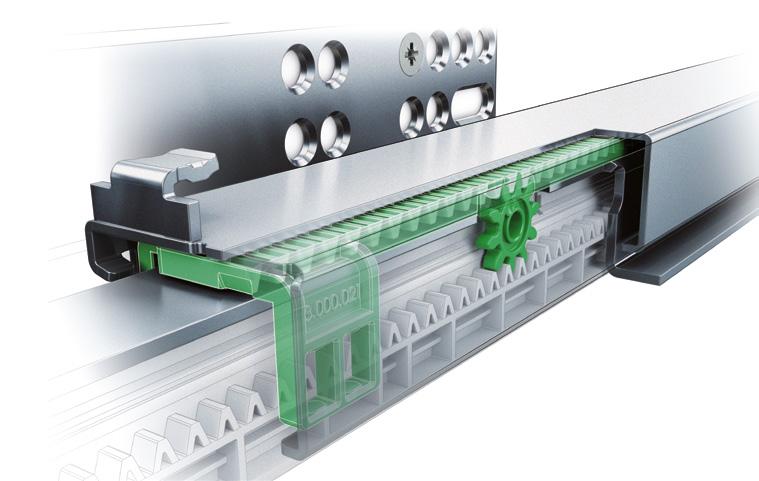

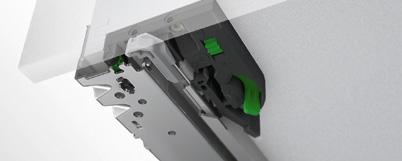

9 UTDRAGSSKENOR Dolda utdragsskenor för alla tillämpningar. Elegant, bekvämt, osynligt och mycket effektivt. DYNAPRO UTDRAGSSKENOR 11 Synkroniserat fullutdrag med integrerad tredimensionell justeringsmöjlighet med 40 kg och 70 kg bärförmåga. Snäppmontering. DYNAPRO TIPMATIC SOFT-CLOSE 14 Mekaniskt öppningssystemför handtagslösa fronter. DYNAPRO SENSOMATIC 27 Elektromekaniska öppningssystem för lådor och utdragslådor. DYNAMOOV UTDRAGSSKENOR 49 Synkroniserat fullutdrag med integrerad höjdjustering och 30 kg bärförmåga. Snäppmontering. RULLSKENOR 63 Stabila del- och fullutdrag i bästa kvalitet. 9

10 DYNAPRO UTDRAGSSKENOR De många unika egenskaperna gör Dynapro till ett unikt öppningssystem för individualister. KVALITETSCERTIFIKAT Förstklassiga rullegenskaper, synkroniserad öppning, 4D-justering för en perfekt fogbild och hög bärförmåga är bara några av de egenskaper som gjort att det väl beprövade Dynapro-systemet tilldelats en Red Dot Design award. 10

11 DYNAPRO UTDRAGSSKENOR Den nya generationen skenor för trälådor. Kraftiga precisionsskenor för absolut designfrihet. Produktbeskrivning Sida Dynapro fullutdrag 40/70 kg Soft-close Soft-close dämpningssystem Fyrdimensionell justering (sido-, höjd-, frontlutnings- och djupjustering) 12 Dynapro fullutdrag 40/70 kg Tipmatic Soft-close Tipmatic Soft-close öppningssystem Fyrdimensionell justering (sido-, höjd-, frontlutnings- och djupjustering) 14 Dynapro fullutdrag 40/60 kg Tipmatic Tipmatic öppningssystem Fyrdimensionell justering (sido-, höjd-, frontlutnings- och djupjustering) 16 Dynapro bottenmontering och hyllplansutdrag Montering på stommen eller mellanbotten Hyllplanshållar-set för hyllplansbottnar 18 Teknisk information 20 Monteringshjälp 24 11

12 Dynapro Soft-close Fullutdrag 40/70 kg Utmärkta rullegenskaper Helsynkroniserad utdragsteknik Soft-close dämpningssystem Högsta sidostabilitet Låga nedsänkningsvärden Steglös låsning av lådan på utdragsskenan Verktygslös fyrdimensionell inställningsbarhet: - Höjdinställning + 3,5 mm - Sidojustering ± 1,5 mm - Lutningsjustering + 4 mm - Djupjustering + 3,5 mm Förpackningsenhet (FPE): 204 = 5 enheter i kartongen 208 = 12 enheter i kartongen 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 233 = 200 enheter i kartongen 517 = 50 enheter i PE i kartongen 533 = 200 enheter i PE i kartongen BESTÄLLNINGSINFORMATION 1 Dynapro Fullutdrag Soft-close Set: vardera en styck vänster/höger Separata komponenter NL 40 kg 70 kg 250 F F F F F F F F F F F F F F F F F F F F F * F * F * Bärförmåga 50 kg 2a Dynapro 4D-Set Låskoppling (3D) och inställningsadapter (1D) vardera en styck vänster/höger F b Dynapro 3D-Set Låskoppling (2D) och inställningsadapter (1D) vardera en styck vänster/höger F c Dynapro 2D-Set Låskoppling (1D) och inställningsadapter (1D) vardera en styck vänster/höger F Beskrivning Låskoppling (1D) Set: vardera en styck vänster/höger F Låskoppling (2D) Set: vardera en styck vänster/höger F Låskoppling (3D) Set: vardera en styck vänster/höger F Justeringsadapter (1D) Set: vardera en styck vänster/höger F Tillval: Djupjustering (1D) för låskoppling (2D) Set: vardera en styck vänster/höger F SIDHÄNVISNINGAR Hyllplansutdrag 18 Teknisk information 20 Monteringshjälp 24 Sensomatic 27 Förpackningskod 75 12

13 Utdragsskenor Dynapro PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Lådor NL SKL MET SKL = NL -10 ± LWS = (LWK - 42) min max. 16 min. LWS = 138 mm (3D/4D) mm (2D) MET = NL Innerlåda SKL = NL - 10 ± max. 16 min LWK min. 7 min max. 13 min. 53 min. 10 min. 7 min. 7 MET = NL + 21 Infästningsposition låskoppling Infästningsposition justeringsadapter 10 3D 4D min.35 HV +3.5 mm D TV +3.5 mm min.69 SV ±1.5 mm min min. 35 NV +4 mm Infästningsposition för fullutdrag KV KV Systemskruv Ø 6,3 x 14 mm Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm KV * - 750* *50 kg MET = NL kg MET = NL kg FÖRKLARING HV KV LWK LWS Höjdjustering Stommens framkant Innermått stomme Innermått låda MET NL NV SKL Minsta monteringsdjup Längd Frontlutningsjustering Lådans längd SV TV Sidojustering Djupjustering Alla mått i millimeter. Ändringar förbehålles 13

14 Dynapro TIPMATIC SOFT-CLOSE Fullutdrag 40/70 kg Mekaniskt öppningssystem för handtagslösa fronter Kombinerar Tipmatic-funktion med Soft-close dämpning Verktygslös montering av Tipmatic Soft-close enheten Användbar för Dynapro Soft-close fullutdrag En enhet för alla nominella längder och viktklasser 3-stegs justering av utkastarkraften Stor öppningszon genom synkroniseringsstång Förpackningsenhet (FPE): 204 = 5 enheter i kartongen 207 = 10 enheter i kartongen 208 = 12 enheter i kartongen 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 213 = 25 enheter i kartongen 223 = 100 enheter i kartongen 233 = 200 enheter i kartongen 517 = 50 enheter i PE i kartongen 607 = 10 enheter i kartongen Anmärkning: Dynapro Tipmatic Soft-close från och med nominell längd (NL) 270 kan användas BESTÄLLNINGSINFORMATION 1 Dynapro Fullutdrag Soft-close Set: vardera en styck vänster/höger 4 Synkroniseringsstång Styck: för kapning NL 40 kg 70 kg 270 F F F F F F F F F F F F F F F F F F F F * F * F * Bärförmåga 50 kg L 952 F Separata komponenter Beskrivning Dynapro Tipmatic Soft-close enhet Set: vardera en styck vänster/höger F Dynapro Tipmatic Soft-close aktivator Set: vardera en styck vänster/höger F Rasterkoppling (1D) Set: vardera en styck vänster/höger F Rasterkoppling (2D) Set: vardera en styck vänster/höger F Justeringsadapter (1D) Set: vardera en styck vänster/höger F a Dynapro 3D-Set Rasterkoppling (2D) och inställningsadapter (1D) vardera en styck vänster/höger F b Dynapro 2D-Set Rasterkoppling (1D) och inställningsadapter (1D) vardera en styck vänster/höger F Dynapro Tipmatic Soft-close Set: Enhet och aktivator vardera en styck vänster/höger F SIDHÄNVISNINGAR Hyllplansutdrag 18 Teknisk information 20 Monteringshjälp 24 Förpackningskod 75 14

15 Utdragsskenor Dynapro PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Lådor NL SKL MET SKL = NL -10 ± min. 2.5 min LWS = (LWK - 42) max.16 min. LWS = 138 mm (3D) mm (2D) MET = NL Innerlåda SKL = NL -10 ± min min.7 min LWK min. LWK = 268 max.13 min.53 min.10 min. 7 min. 7 max. 16 min. 12 MET = NL +21 Kapmått synkroniseringsstång LWK Infästningsposition låskoppling Infästningsposition justeringsadapter Synkroniseringsstångens position 10 min.35 HV +3.5 mm B A 3D 2D min.69 SV ±1.5 mm min min. 35 NV +4 mm NL A B Infästningsposition för fullutdrag KV KV Systemskruv Ø 6,3 x 14 mm Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm KV * - 750* *50 kg MET = NL kg MET = NL kg FÖRKLARING HV KV L LWK Höjdjustering Stommens framkant Längd Innermått stomme LWS MET NL NV Innermått låda Minsta monteringsdjup Längd Frontlutningsjustering SKL SV Lådans längd Sidojustering Alla mått i millimeter. Ändringar förbehålles 15

16 Dynapro Tipmatic Fullutdrag 40/60 kg Fullutdrag Tipmatic för handtagslösa fronter Tipmatic utkastarenhet integrerad i styrningen Utmärkta rullegenskaper Helsynkroniserad utdragsteknik Högsta sidostabilitet Låga nedsänkningsvärden 4D-justeringsmöjlighet: - Höjdinställning + 3,5 mm - Sidojustering ± 1,5 mm - Lutningsjustering + 4 mm - Djupjustering tillval + 1,5 mm Förpackningsenhet (FPE): 204 = 5 enheter i kartongen 207 = 10 enheter i kartongen 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 212 = 24 enheter i kartongen 233 = 200 enheter i kartongen 517 = 50 enheter i PE i kartongen BESTÄLLNINGSINFORMATION 1 Dynapro Fullutdrag Tipmatic Set: vardera en styck vänster/höger 4 Synkroniseringsstång Styck: för kapning NL 40 kg 60 kg 250 F F F F F F F F F F F F F F F F F F F F * F * F * Bärförmåga 50 kg L 981 F Separata komponenter Beskrivning Synkroniseringsmodul, 40 kg Set: vardera en styck vänster/höger F Synkroniseringsmodul, 60 kg Set: vardera en styck vänster/höger F Synkroniseringstapp Styck: kan montras till vänster/höger F Låskoppling (1D) Set: vardera en styck vänster/höger F Låskoppling (2D) Set: vardera en styck vänster/höger F Justeringsadapter (1D) Set: vardera en styck vänster/höger F a Dynapro 3D-Set Låskoppling (2D) och inställningsadapter (1D) vardera en styck vänster/höger F b Dynapro 2D-Set Låskoppling (1D) och inställningsadapter (1D) vardera en styck vänster/höger F Synkroniseringsenhet Set: Synkroniseringsmodul och synkroniseringsspak vardera en styck vänster/höger 40 kg 60 kg F F Hyllplansutdrag 18 Teknisk information 20 Monteringshjälp 24 Förpackningskod 75 16

17 Utdragsskenor Dynapro PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Lådor NL SKL MET SKL = NL min min LWS = (LWK - 42) max. 16 min. LWS = 138 mm (3D) 145 mm (2D) MET = NL Innerlåda SKL = NL - 10 ± MET = NL + 30 Kapmått synkroniseringsstång min. 7 min LWK max. 13 min. 53 min. 10 min.7 min max. 16 min. 12 min. 7 LWK Infästningsposition låskoppling Infästningsposition justeringsadapter Synkroniseringsstångens position 10 3D min.35 HV +3.5 mm D A min.69 SV ±1.5 mm min min. 35 NV +4 mm NL A Infästningsposition för fullutdrag KV KV Systemskruv Ø 6,3 x 14 mm Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm KV * - 750* *50 kg MET = NL kg MET = NL kg FÖRKLARING HV KV L LWK Höjdjustering Stommens framkant Längd Innermått stomme LWS MET NL NV Innermått låda Minsta monteringsdjup Längd Frontlutningsjustering SKL SV Lådans längd Sidojustering Alla mått i millimeter. Ändringar förbehålles 17

18 Dynapro Bottenmontage och hyllplansutdrag Dynapro för bottenmontage: Synkroniserat fulltutdrag, 40 kg bärförmåga Soft-close dämpningssystem Montering i stommen eller mellanbotten Speciellt lämplig för hyllplansutdrag (inga infästningsvinklar på sidan) Förpackningsenhet (FPE): 204 = 5 enheter i kartong 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 233 = 200 enheter i kartong 517 = 50 enheter i PE i kartong 533 = 200 enheter i PE i kartong Hyllplansset för hyllplan: Höjdinställning + 3,5 mm Djupinställning (tillval) + 3,5 mm Steglös självlåsande hyllplan Kompatibel med alla Dynapro-skenor BESTÄLLNINGSINFORMATION 1 Dynapro helutdrag Soft-close för bottenmontage Set: vardera en styck vänster/höger NL 40 kg 400 F F F F Dynapro 1D-Set Rasterkoppling (1D) och hyllplanshållare vardera en del vänster/höger F Separata komponenter Beskrivning Rasterkoppling (1D) Set: vardera en styck vänster/höger F Hyllplanshållare Set: vardera en styck vänster/höger F Tillval: Djupförskjutning (1D) Set: vardera en styck vänster/höger F SIDHÄNVISNINGAR Dynapro Soft-close 12 Dynapro Tipmatic Soft-close 14 Dynapro Tipmatic 16 Teknisk information 20 Monteringshjälp 24 Förpackningskod 75 18

19 Utdragsskenor Dynapro PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Hyllplansutdrag max LWTB = (LWK - 42) -1.5 min. LWTB = 145 mm min. 16 X (max. 16) TBL = NL X LWK 16 max. 13 min X MET = NL X Infästningsposition låskoppling Inbyggnadsmått bakstycke HV +3.5 mm X (max. 16) min. 55 Infästningspositioner för bottenmontage KV 30+X 8+X Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm MET = NL X kg FÖRKLARING HV LWK LWTB MET Höjdjustering Innermått stomme Inre bredd hyllplan Minsta monteringsdjup NL TBL Längd Hyllplanslängd Alla mått i millimeter. Ändringar förbehålles 19

20 Dynapro Teknisk information PLANERINGSHJÄLP Hänga in lådan Lägg lådan på de utdragna Dynapro-skenorna och skjut in tills den hakar i med ett hörbart klickljud. click Hänga ur lådan Dynapro 3D/4D Dynapro 2D Dra ut lådan, tryck på låskopplingen på båda sidor och dra av lådan från utdragsskenan mot Dig. ANMÄRKNING Infästning av stomskenor: Skruvrekommendationerna är riktvärden. Skruvskalle Ø 7 mm. Montören ska säkerställa tillräckligt infästningsunderlag. SIDHÄNVISNINGAR Dynapro Soft-close 12 Dynapro Tipmatic Soft-close 14 Dynapro Tipmatic 16 Hyllplansutdrag 18 Monteringshjälp 24 Sensomatic 27 20

21 Utdragsskenor Dynapro JUSTERING Höjdjustering (max. +3,5 mm) Dynapro 3D/4D Dynapro 2D Frontlutningsjustering (max. +4,0 mm) Dynapro 2D/3D/4D Sidojustering (max. ±1,5 mm) Dynapro 3D/4D R R Djupjustering (max. +3,5 mm) Dynapro 4D L L FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 21

22 Dynapro Teknisk information DYNAPRO TIPMATIC SOFT-CLOSE Frontspaltinställning (+3 mm / -1 mm).5 in 2 mm m +3/-1 mm + + Utkastarkraft A B i i C A C SIDHÄNVISNINGAR Dynapro Soft-close 12 Dynapro Tipmatic 16 Monteringshjälp 24 Dynapro Tipmatic Soft-close 14 Hyllplansutdrag 18 Sensomatic 27 22

23 Utdragsskenor Dynapro DYNAPRO TIPMATIC SOFT-CLOSE Öppningszon min 2.5 mm DYNAPRO TIPMATIC Frontspaltinställning (max +1,5 mm) Frontspaltjustering ovanifrån Frontspaltjustering underifrån Lådans säkra öppning och stängning beror på frontspaltjusteringen (min. 4,5 mm = fabriks inställning). Om fronthöjden är större än 300 mm skall frontspalten ökas till maximum på 6 mm. min 4.5 mm +1.5 mm FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 23

24 Dynapro Monteringshjälp Dynapro..Monteringshjälp. BORRMALL STOMSKENA En sats innehåller: Linjal (1x) Anslagsskena (4x) Anslagsplattor B + C (vardera 1x) C A A. Avläsningskant = mitt borrningar B. Anslagsplatta för lösa stommar C. Anslagsplatta för monterad stomme O. Nollposition = anslagsyta O B F SEPARAT ANSLAGSSKENA För expansion av borrmall stomskena F F BORRMALL STOMSKENA För användning med centreringsborr F F BORRMALL FÖR LÅDA Förborrning av borrhål för: Låskoppling Justeringsadapter för Dynapro 37 mm borrhål för stomskena För användning med centreringsborr F F SIDHÄNVISNINGAR Dynapro Soft-close 12 Dynapro Tipmatic Soft-close 14 Dynapro Tipmatic 16 Hyllplansutdrag 18 Teknisk information 20 Sensomatic Er GRASS distributör svarar gärna på frågor om förpackningsenheter.

25 Utdragsskenor Dynapro SYSTEMSKRUV Ø 6.3 x 14 mm Skruvskalle Ø 7 mm Art. nr FPE F SKRUVMEJSEL GRASS kryssmejsel (Pozidriv nr. 2) F CENTRERINGSBORR Centreringsborr används för att förborra för försänkt spånplatteskruv Ø 3,5 mm Centreringsborr F Reservborr Ø 2.7 mm F BORRMALL SENSOMATIC För förborrning av traversfäste på färdig stomme eller i lös botten och topplatta för Sensomatic-systemet. F FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 25

26 SENSOMATIC ÖPPNINGSSYSTEM Enkla funktioner med stor betydelse. Funktion och teknik sitter i detaljerna. KVALITETSCERTIFIKAT I bästa fall går utvecklingen av nya utdragssystem hand i hand med de som kommer att använda systemen. Sensomatic är ett utmärkt exempel på detta. Det elektromekaniska systemet sköter öppningen med en liten arm som mjukt skjuter på lådor och utdrag. Ändå är Sensomatic mycket anspråkslöst. Detta gäller både strömförbrukning och platsbehovet för utkastarenheten behöver bakom lådorna. Öppningssystemet aktiveras genom ett tryck eller knuff på lådfronten. Perfekt även för framtida krav på funktion. 26

27 DYNAPRO SENSOMATIC Elektromekaniskt öppningssystem för lådor och utdragslådor. Hjälper Dig att bekvämt öppna lådor och utdrag. Kombinera design och bekvämlighet. Produktbeteckning Sida Dynapro Sensomatic singelsats 30 Standardstomme liggande trätravers 32 Standardstomme stående trätravers 34 Singellåda för montering i liggande trätravers 36 Singellåda för montering i stående trätravers 38 Diskbänksskåp för bottenmontering 40 Diskbänksskåp för sidomontering 42 Monteringshjälp 44 Monteringshjälp 25 27

28 DYNAPRO SENSOMATIC Elektromekaniskt öppningssystem för lådor och utdragslådor. Hjälper Dig att bekvämt öppna lådor och utdrag. Kombinera design och bekvämlighet. Produktbeskrivning Sida Dynapro Sensomatic singelsats Komplettset för en låda För lådbredder till 1200 mm Enkel att montera Enkel kabeldragning (Plug and Play) 30 Standardstomme liggande trätravers Minimalt platsbehov mellan lådans bakstycke och stomme Enkel kabeldragning (Plug and Play) Endast en utkastarenhet för stombredder till 1200 mm Generös öppningszon 32 Standardstomme stående trätravers Minimalt platsbehov mellan lådans bakstycke och stomme Enkel kabeldragning (Plug and Play) Endast en utkastarenhet för stombredder till 1200 mm Generös öppningszon 34 Singellåda för montering i liggande trätravers Minimalt platsbehov mellan lådans bakstycke och stomme Enkel kabeldragning (Plug and Play) Endast en utkastarenhet för stombredder till 1200 mm Generös öppningszon 36 28

29 Produktbeskrivning Sida Singellåda för montering i stående trätravers Minimalt platsbehov mellan lådans bakstycke och stomme Enkel kabeldragning (Plug and Play) Endast en utkastarenhet för stombredder till 1200 mm Generös öppningszon 38 Diskbänksskåp för bottenmontering Minimalt platsbehov mellan lådans bakstycke och stomme Enkel kabeldragning (Plug and Play) Endast en utkastarenhet för stombredder till 1200 mm Generös öppningszon 40 Diskbänksskåp för sidomontering Minimalt platsbehov mellan lådans bakstycke och stomme Enkel kabeldragning (Plug and Play) Endast en utkastarenhet för stombredder till 1200 mm Generös öppningszon 42 29

30 Dynapro Sensomatic Singelsats Elektromekaniskt öppningssystem Kombinerar handtagslös öppning med Soft-close dämpningssystem 1 utkastarenhet för alla viktklasser Enkel montering Kabeldragning med Plug and Play Minmalt inbyggnadsdjup Singelsatsen innehåller alla nödvändiga komponenter för monteringen Idealiskt för tunga utdragslådor och sophanteringssystem Obs: Andra landsspecifika set enligt offert BESTÄLLNINGSINFORMATION Sensomatic singelsats för Dynapro F sats innehåller: 1 Utkastarenhet (1x) 2 Monteringssats (1x) 3 Nätdel med kontakt (1x) (Mellaneuropa, DE, FR, IT, CH, ES, RU, PT, NL) 4 Fjädrande frontdämpare (4x) 1 Borr- och monteringsanvisning (1x) SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 30

31 Utdragsskenor Dynapro Sensomatic PLANERINGSHJÄLP Inbyggnadsmått KF 52 Ø 10 Ø 5/ 5 min LWK MET 160 LBT MET LBT 1/2 1/2 LWK RW MET LBT Trä NL + 15 NL Monteringssats 96 P Position utkastarenhet Position fjädrande frontdämpare FH 300 1/2 1/2 Ø 8 (Ø5) ±0.1 FA / 2 LWK (min. 312) FA min. 11 min FH > Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning LBT Hålradsdjup LWK Innermått stomme MET Minsta monteringsdjup NLLängd P Positioneringshjälp RW Bakstycke Alla mått i millimeter. Ändringar förbehålles 31

32 Dynapro Sensomatic Standardstomme liggande trätravers Dynapro.Sensomatic.Standardstomme liggande trätravers.. BESTÄLLNINGSINFORMATION 1 Utkastarenhet 2 Traverspar inklusive traverskabel för Dynapro F Iinfästningssats bestående av: pos. 3a (2 st.) und pos. 3b (2 st.) 3a Traversbeslag Längd 653 F F F F b Traversfäste övre/undre F Nätdel F Nätdelshållare F Fjädrande frontdämpare F Ø Frontfog F F F F Anslutningskabel med fördelare, 2 uttag 8 Nätkabel Längd 600 F F F a 3b 2 K A E L D C Kontakt Nätkabel K (US, CA) F Nätkabel K (JP) F Nätkabel A (DE, ES, FR, IT, RU, NL, SE) F Nätkabel E (DK) F Nätkabel L (CH) F Nätkabel D (UK, AE, MY) F Nätkabel C (AU, NZ) F Utan kontakt F a 3b 7 SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 32

33 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Standardstomme liggande trätravers PLANERINGSHJÄLP Inbyggnadsmått KF 52 Ø 10 Ø 5/ 5 min LWK MET 160 LBT MET LBT Traversfäste övre / undre 1/2 1/2 LWK RW MET LBT Trä NL + 15 NL 96 P Position utkastarenhet LWK (min. 312) Position fjädrande frontdämpare (min. 88) (min. 88) min TL = LHK -31 LHK FH 300 1/2 1/2 FH > Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 min Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning LBT Hålradsdjup LHK Innermått höjd stomme LWK Innermått stomme MET Minsta monteringsdjup NLLängd P Positioneringshjälp RW Bakstycke TLTraverslängd Alla mått i millimeter. Ändringar förbehålles 33

34 Dynapro Sensomatic Standardstomme stående trätravers Dynapro.Sensomatic.Standardstomme stående trätravers.. BESTÄLLNINGSINFORMATION 1 Utkastarenhet 2 Traverspar inklusive traverskabel för Dynapro F Traversbeslag 4 Traversfäste övre/undre Längd 653 F F F F Traversfäste bak invändig montering F Nätdel F Nätdelshållare F Fjädrande frontdämpare F Ø Frontfog F F F F Anslutningskabel med fördelare, 2 uttag Längd 600 F F F Nätkabel 2 K A E L D C Kontakt Nätkabel K (US, CA) F Nätkabel K (JP) F Nätkabel A (DE, ES, FR, IT, RU, NL, SE) F Nätkabel E (DK) F Nätkabel L (CH) F Nätkabel D (UK, AE, MY) F Nätkabel C (AU, NZ) F Utan kontakt F SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 34

35 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Standardstomme stående trätravers PLANERINGSHJÄLP Inbyggnadsmått KF 52 Ø 10 Ø 5/ 5 min LWK MET 160 LBT MET LBT Traversfäste övre / undre 1/2 1/2 LWK Traversfäste bak invändig montering RW MET LBT Trä NL + 15 NL 96 P Position utkastarenhet Position fjädrande frontdämpare LWK (min. 312) min min. 80 FH 300 1/2 1/2 Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 (min. 88) (min. 88) TL = LHK - 31 LHK FH > Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 min Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning LBT Hålradsdjup LHK Innermått höjd stomme LWK Innermått stomme MET Minsta monteringsdjup NLLängd P Positioneringshjälp RW Bakstycke TLTraverslängd Alla mått i millimeter. Ändringar förbehålles 35

36 Dynapro Sensomatic Singellåda för montering i liggande trätravers Dynapro.Sensomatic.Singellåda för montering i liggande trätravers.. BESTÄLLNINGSINFORMATION 1 Utkastarenhet 2 Monteringssats för Dynapro F F Nätdel 4 Nätdelshållare F F Fjädrande frontdämpare 6 Anslutningskabel med fördelare, 2 uttag Ø Frontfog F F F F Längd 600 F F F Nätkabel K A E L D C Kontakt Nätkabel K (US, CA) F Nätkabel K (JP) F Nätkabel A (DE, ES, FR, IT, RU, NL, SE) F Nätkabel E (DK) F Nätkabel L (CH) F Nätkabel D (UK, AE, MY) F Nätkabel C (AU, NZ) F Utan kontakt F SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 36

37 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Singellåda för montering i liggande trätravers. PLANERINGSHJÄLP Inbyggnadsmått Ø 5/ 5 min. 96 P KF MET 160 LBT min Ø 10 KUB Monteringssats 1/2 1/2 LWK 96 P RW MET LBT Trä NL + 15 NL Position utkastarenhet Position fjädrande frontdämpare FH 300 1/2 1/2 Ø 8 (Ø5) ±0.1 FA / 2 LWK (min. 312) FA min. 11 min. 62 max FH > Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning KUB Stommens undre botten LBT Hålradsdjup LWK Innermått stomme MET Minsta monteringsdjup NLLängd P RW Positioneringshjälp Bakstycke Alla mått i millimeter. Ändringar förbehålles 37

38 Dynapro Sensomatic Singellåda för montering i stående trätravers Dynapro.Sensomatic.Singellåda för montering i stående trätravers.. BESTÄLLNINGSINFORMATION 1 Utkastarenhet 2 Traverspar för montering i stående trätravers inklusive borrning för Dynapro F F Traversbeslag 4 Nätdel F F Nätdelshållare 6 Fjädrande frontdämpare F Ø Frontfog F F F F Anslutningskabel med fördelare, 2 uttag Längd 600 F F F Nätkabel K A E L D C Kontakt Nätkabel K (US, CA) F Nätkabel K (JP) F Nätkabel A (DE, ES, FR, IT, RU, NL, SE) F Nätkabel E (DK) F Nätkabel L (CH) F Nätkabel D (UK, AE, MY) F Nätkabel C (AU, NZ) F Utan kontakt F SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 38

39 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Singellåda för montering i stående trätravers. PLANERINGSHJÄLP Inbyggnadsmått MET 11 Traversram 1/2 1/2 LWK RW MET Trä NL SPS Ø Ø KF Ø10 52 Position utkastarenhet Position fjädrande frontdämpare LWK (min. 312) 200 min. 3 1/2 FH 300 1/2 Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 min min. 3 FH > Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning LWK Innermått stomme MET Minsta monteringsdjup NLLängd RW Bakstycke SPS Spånplattskruv Alla mått i millimeter. Ändringar förbehålles 39

40 Dynapro Sensomatic Diskbänksskåp för bottenmontering Dynapro.Sensomatic.Diskbänksskåp för bottenmontering.. BESTÄLLNINGSINFORMATION 1 Utkastarenhet 2 Monteringssats för Dynapro F F Nätdel 4 Nätdelshållare F F Fjädrande frontdämpare 6 Fördelare med 4 uttag Ø Frontfog F F F F F Anslutningskabel med fördelare, 2 uttag Längd 600 F F F Nätkabel K A E L D C Kontakt Nätkabel K (US, CA) F Nätkabel K (JP) F Nätkabel A (DE, ES, FR, IT, RU, NL, SE) F Nätkabel E (DK) F Nätkabel L (CH) F Nätkabel D (UK, AE, MY) F Nätkabel C (AU, NZ) F Utan kontakt F SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 40

41 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Diskbänksskåp för bottenmontering. PLANERINGSHJÄLP Inbyggnadsmått bottenmontage KF 52 Ø 10 Ø 5/ 5 min. min MET 160 LBT NL (B) NL (A) Monteringssats Position utkastarenhet 1/2 1/2 LWK 96 P Diskbänksmontering MET RW MET LBT LBTS Trä NL + 15 NL NL(A) - NL(B) + 9 min min. 18 Position fjädrande frontdämpare 96 P 160 Ø 5/ 5 min. 1/2 1/2 LWK LBTS FH 300 1/2 1/2 Ø 8 (Ø5) ±0.1 FA / 2 LWK (min. 312) FA min. 11 min FH > Ø 8 (Ø5) ±0.1 FA / 2 FA min. 11 Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning LBT Hålradsdjup LBTS Hålradsdjup diskbänksutdrag LWK Innermått stomme MET Minsta monteringsdjup NLLängd P RW Positioneringshjälp Bakstycke Alla mått i millimeter. Ändringar förbehålles 41

42 Dynapro Sensomatic Diskbänksskåp för sidomontering Dynapro.Sensomatic.Diskbänksskåp för sidomontering.. BESTÄLLNINGSINFORMATION 1 Utkastarenhet 2 Monteringssats för Dynapro F F Nätdel 4 Nätdelshållare F F Fjädrande frontdämpare 6 Synkroniseringskabel 10 m Ø Frontfog F F F F F Fördelare med 4 uttag 8 Anslutningskabel med fördelare, 2 uttag F Längd 600 F F F Nätkabel K A E L D C Kontakt Nätkabel K (US, CA) F Nätkabel K (JP) F Nätkabel A (DE, ES, FR, IT, RU, NL, SE) F Nätkabel E (DK) F Nätkabel L (CH) F Nätkabel D (UK, AE, MY) F Nätkabel C (AU, NZ) F Utan kontakt F OBS Användbar från NL SIDHÄNVISNINGAR Dynapro Soft-close 12 Teknisk information 25 Monteringshjälp 44 Förpackningskod 75 42

43 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Diskbänksskåp för sidomontering. PLANERINGSHJÄLP Inbyggnadsmått bottenmontage Inbyggnadsmått sidomontering KF 52 Ø 10 Ø 5/ 5 min. min MET LBT LBH LBT MET 32 Monteringssats 1/2 1/2 LWK 96 P RW MET LBT Trä NL + 15 NL Position utkastarenhet bottenmontering Position fjädrande frontdämpare min Position utkastarenhet sidomontering 160 LWK (min. 312) min. 362 min. 75 min min. 73 LBH = min. 84 min. 122 FH 300 1/2 1/2 FH > Ø 8 (Ø5) ±0.1 FA / 2 FA Ø 8 (Ø5) ±0.1 FA / 2 min. 11 FA min. 11 Obs: Vid användning av Dynapro utdragsskena 70 kg måste 4 frontdämpare användas i fronten. FÖRKLARING FAFronttillägg FHFronthöjd KF Kabeldragning LBH Hålbildshöjd LBT Hålradsdjup LWK Innermått stomme MET Minsta monteringsdjup NLLängd P RW Positioneringshjälp Bakstycke Alla mått i millimeter. Ändringar förbehålles 43

44 Dynapro Sensomatic Monteringshjälp Dynapro.Sensomatic.Monteringshjälp.. MONTERINGSHJÄLP Montering av travers Montering standardstomme liggande trätravers Montering standardstomme stående trätravers Montering i liggande trätravers singellåda Montering i stående trätravers singellåda Bottenmontering diskbänksskåp Sidomontering diskbänksskåp SIDHÄNVISNINGAR Liggande trätravers 32 Stående trätravers 34 Frontmontering 36 Bakstycksmontering 38 Bottenmontering 40 Sidomontering 42 44

45 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Monteringshjälp MONTERINGSHJÄLP TL Kapning av travers (för liggande och stående trätravers) Montering av utkastarenhet Click Kabeldragning (anslutningsordning) Frontdämparens montering Slå inte in eller limma inte in! Montering av synkroniseringskabel SYN K FÖRKLARING SYNK TL Synkroniseringskabel Traverslängd Alla mått i millimeter. Ändringar förbehålles 45

46 Dynapro Sensomatic Demonteringshjälp Dynapro.Sensomatic.Demonteringshjälp.. DEMONTERING Demontering av utkastarenhet Demontering av traversram Demontering av synkroniseringskabel SYNK SIDHÄNVISNINGAR Liggande trätravers 32 Stående trätravers 34 Frontmontering 36 Bakstycksmontering 38 Bottenmontering 40 Sidomontering 42 46

47 Utdragsskenor Dynapro Sensomatic Utdragsskenor.Dynapro Sensomatic.Demonteringshjälp JUSTERING Justering av utkastararmens styrka - o + ANMÄRKNING TEKNISKA DATA Stommen måste vara horisontell Systemet får inte vara strömförande vid montering eller demontering! Använd kopplingsbara vägguttag Från 1200 mm skåpsbredd rekommenderar vi 2 stycken utkastarenheter. Den samtidiga aktiveringen sker med synkroniseringskabeln Obs: Inom utdragsarmens område får inga skruvar fästas i lådans bakstycke Upp till 30 st. utkastarenheter kan styras per nätdel Användningsområde Endast i torra slutna rum Nätdel Nätspänning: 100 till 240 V Nätfrekvens: 50 till 60 Hz Max. avgiven effekt: 230 W Utkastarenhet Nätspänning: 24 V Miljökrav Temperatur: 0 till 50 C Luftfuktighet: 15 till 90 %, ej kondenserande FÖRKLARING SYNKSynkroniseringskabel Alla mått i millimeter. Ändringar förbehålles 47

48 DYNAMOOV UTDRAGSSKENOR Det ekonomiska alternativet för Dig som inte vill kompromissa vad gäller rullegenskaper. KVALITETSCERTIFIKAT 48

49 DYNAMOOV UTDRAGSSKENOR Det effektiva öppningssystemet för framtiden. Sett från Produktbeskrivning Sida Dynamoov fullutdrag 30 kg Soft-close Soft-close dämpningssystem Integrerad höjdjustering, utan verktyg + 3,5 mm 50 Dynamoov fullutdrag 30 kg Self-close Self-close stängningssystem Integrerad höjdjustering, utan verktyg + 3,5 mm 52 Dynamoov fullutdrag 30 kg Tipmatic Tipmatic öppningssystem Integrerad höjdjustering, utan verktyg + 3,5 mm Integrerad frontspaltjustering + 2 mm 54 Dynamoov bottenmontering och hyllplansutdrag Montering på stommen eller mellanbotten Hyllplanshållar-set för hyllplansbottnar 56 Teknisk information 58 Monteringshjälp 60 49

50 Dynamoov SOFT-CLOSE Fullutdrag 30 kg Utmärkta rullegenskaper Helsynkroniserad utdragsteknik Soft-close dämpningssystem Steglös självlåsande låda när lådan skjuts på utdragsskenan Integrerad höjdjustering, utan verktyg + 3,5 mm Djupinställning (tillval) + 3,5 mm Förpackningsenhet (FPE): 204 = 5 enheter i kartong 208 = 12 enheter i kartong 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 233 = 200 enheter i kartong 517 = 50 enheter i PE i kartong 533 = 200 enheter i PE i kartong BESTÄLLNINGSINFORMATION 1 Dynamoov Helutdrag Soft-close Set: vardera en styck vänster/höger 2 Låskoppling (1D) Set: vardera en styck vänster/höger NL 30 kg 250 F F F F F F F F F F F F F F F Tillval: Djupjustering (1D) Set: vardera en styck vänster/höger F SIDHÄNVISNINGAR Hyllplansutdrag 56 Teknisk information 58 Monteringshjälp 60 Förpackningskod 75 50

51 Utdragsskenor Dynamoov PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Lådor NL SKL MET min. 7 min max LWS = (LWK - 42) min. LWS = 145 LWK max. 13 min.10 min. 7 Innerlåda SKL = NL - 10 ±0.5 min. 12 MET = NL + 3 SKL = NL -10 ±0.5 min. 12 MET = NL Infästningsposition låskoppling Borrning i bakvägg min. 35 HV +3.5 mm Ø6 x min. min. 35 Infästningsposition för fullutdrag KV KV 30 kg Systemskruv Ø 6,3 x 14 mm Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm MET = NL FÖRKLARING HV KV LWK LWS Höjdjustering Stommens framkant Innermått stomme Innermått låda MET NL SKL Minsta monteringsdjup Längd Lådans längd Alla mått i millimeter. Ändringar förbehålles 51

52 Dynamoov Self-close Helutdrag 30 kg Utmärkta rullegenskaper Helsynkroniserad utdragsteknik Self-close stängningssystem Steglös självlåsande låda när lådan skjuts på utdragsskenan Integrerad höjdjustering, utan verktyg + 3,5 mm Djupinställning (tillval) + 3,5 mm Förpackningsenhet (FPE): 204 = 5 enheter i kartong 233 = 200 enheter i kartong 517 = 50 enheter i PE i kartong 533 = 200 enheter i PE i kartong BESTÄLLNINGSINFORMATION 1 Dynamoov Helutdrag Self-close Set: vardera en styck vänster/höger 2 Låskoppling (1D) Set: vardera en styck vänster/höger NL 30 kg 270 F F F F F F F F Tillval: Djupjustering (1D) Set: vardera en styck vänster/höger F SIDHÄNVISNINGAR Hyllplansutdrag 56 Teknisk information 58 Monteringshjälp 60 Förpackningskod 75 52

53 Utdragsskenor Dynamoov PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Lådor NL SKL MET min. 7 min max. 16 LWS = (LWK - 42) min. LWS = 145 min. 7 Innerlåda SKL = NL - 10 ±0.5 min. 12 MET = NL + 3 SKL = NL -10 ± LWK max. 13 min min. 12 MET = NL + 21 Infästningsposition låskoppling Borrning i bakvägg min. 35 HV +3.5 mm Ø6 x min. min. 35 Infästningsposition för fullutdrag KV KV 30 kg Systemskruv Ø 6,3 x 14 mm Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm MET = NL FÖRKLARING HV KV LWK LWS Höjdjustering Stommens framkant Innermått stomme Innermått låda MET NL SKL Minsta monteringsdjup Längd Lådans längd Alla mått i millimeter. Ändringar förbehålles 53

54 Dynamoov Tipmatic Fullutdrag 30 kg Dynamoov Tipmatic.Fullutdrag.30 kg. Fullutdrag Tipmatic för handtagslösa fronter Tipmatic utkastarenhet integrerad i styrningen Utmärkta rullegenskaper Helsynkroniserad utdragsteknik Integrerad höjdjustering, utan verktyg + 3,5 mm Integrerad frontspaltjustering + 1,5 mm Tipmatic-enheten väl skyddad i skenan Enkel öppning med ett tryck på frontens mitt Förpackningsenhet (FPE): 204 = 5 enheter i kartong 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 233 = 200 enheter i kartong 517 = 50 enheter i PE i kartong BESTÄLLNINGSINFORMATION 1 Dynamoov Helutdrag Tipmatic Set: vardera en styck vänster/höger 2 Låskoppling (1D) Set: vardera en styck vänster/höger NL 30 kg 270 F F F F F F F F SIDHÄNVISNINGAR Hyllplansutdrag 56 Teknisk information 58 Monteringshjälp 60 Förpackningskod 75 54

55 Utdragsskenor Dynamoov PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Lådor NL SKL MET min. 7 min max. 16 LWS = (LWK - 42) min. LWS = 145 min Innerlåda min. 7 SKL = NL - 10 ± ¹.⁵ min. 12 MET = NL ¹. ⁵ 37 SKL = NL -10 ± LWK max. 13 min min. 12 MET = NL + 30 Infästningsposition låskoppling Borrning i bakvägg min. 35 HV +3.5 mm Ø6 x min. min. 35 Infästningsposition för fullutdrag KV KV 30 kg Systemskruv Ø 6,3 x 14 mm Spånplattskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm MET = NL FÖRKLARING HV KV LWK LWS Höjdjustering Stommens framkant Innermått stomme Innermått låda MET NL SKL Minsta monteringsdjup Längd Lådans längd Alla mått i millimeter. Ändringar förbehålles 55

56 Dynamoov Bottenmontage och hyllplansutdrag Dynamoov för bottenmontage: Synkroniserat fulltutdrag, 30 kg bärförmåga Soft-close dämpningssystem Montering i stommen eller mellanbotten Speciellt lämplig för hyllplansutdrag (inga infästningsvinklar på sidan) Förpackningsenhet (FPE): 210 = 15 enheter i kartongen 211 = 20 enheter i kartongen 233 = 200 enheter i kartong 517 = 50 enheter i PE i kartong 533 = 200 enheter i PE i kartong Hyllplansset för hyllplan: Höjdinställning + 3,5 mm Djupinställning (tillval) + 3,5 mm Steglös självlåsande hyllplan Kompatibel med alla Dynamoov-skenor BESTÄLLNINGSINFORMATION 1 Dynapro helutdrag Soft-close för bottenmontage Set: vardera en styck vänster/höger NL* 30 kg 400 F F F F * Enligt offert 2 Dynapro 1D-Set Rasterkoppling (1D) och hyllplanhållare vardera en del vänster/höger F Separata komponenter Beskrivning Rasterkoppling (1D) Set: vardera en styck vänster/höger F Hyllplanshållare Set: vardera en styck vänster/höger F Tillval: Djupförskjutning (1D) Set: vardera en styck vänster/höger F SIDHÄNVISNINGAR Dynamoov Soft-close 50 Dynamoov Self-close 52 Dynamoov Tipmatic 54 Teknisk information 58 Monteringshjälp 60 Förpackningskod 75 56

57 Utdragsskenor Dynamoov PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Hyllplansutdrag max LWTB = (LWK - 42) -1.5 min. LWTB = 145 mm min. 16 X (max. 16) TBL = NL X LWK 16 max. 13 min X MET = NL X Infästningsposition låskoppling Inbyggnadsmått bakstycke HV +3.5 mm 32 4 X (max. 16) min. Infästningspositioner för bottenmontage KV 30+X 8+X Spånplatteskruv Ø 4 x 16 mm Skruvskalle Ø 7 mm MET = NL X kg FÖRKLARING HV LWK LWTB MET Höjdjustering Innermått stomme Inre bredd hyllplan Minsta monteringsdjup NL TBL Längd Hyllplanslängd Alla mått i millimeter. Ändringar förbehålles 57

58 Dynamoov Teknisk information Dynamoov..Teknisk information.. PLANERINGSHJÄLP Hänga in lådan Lägg lådan på de utdragna Dynapro-skenorna och skjut in tills den hakar i med ett hörbart klickljud. Hänga ur lådan Dra ut lådan, tryck på låskopplingen på båda sidor och dra av lådan från utdragsskenan mot Dig. DYNAMOOV TIPMATIC Frontspaltinställning (max +1,5 mm) Frontspaltjustering ovanifrån Frontspaltjustering underifrån Lådans säkra öppning och stängning beror på frontspaltjusteringen (min. 4,5 mm = fabriks inställning). Om fronthöjden är större än 300 mm skall frontspalten ökas till maximum på 6 mm. min 4.5 mm +1.5 mm ANMÄRKNING Infästning av stomskenor: Skruvrekommendationerna är riktvärden. Montören skall säkerställa tillräckligt infästningsunderlag. SIDHÄNVISNINGAR Dynamoov Soft-close 50 Dynamoov Self-close 52 Dynamoov Tipmatic 54 Hyllplansutdrag 56 Monteringshjälp 60 Förpackningskod 75 58

59 Utdragsskenor Dynamoov JUSTERING Höjdjustering (max. +3,5 mm) Djupjustering (max. +3,5 mm) Användbar för Dynamoov Soft-close/Self-close mm FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 59

60 Dynamoov Monteringshjälp Dynamoov..Monteringshjälp. BORRMALL STOMSKENA En sats innehåller: Linjal (1x) Anslagsskena (4x) Anslagsplattor B + C (vardera 1x) C A A. Avläsningskant = mitt borrningar B. Anslagsplatta för lösa stommar C. Anslagsplatta för monterad stomme O. Nollposition = anslagsyta O B F SEPARAT ANSLAGSSKENA För expansion av borrmall stomskena F F BORRMALL STOMSKENA För användning med centreringsborr F F BORRMALL FÖR LÅDA Förborrning av borrhål för: Låskoppling Hakfästen 37 mm borrhål för stomskena För användning med centreringsborr F F SIDHÄNVISNINGAR Dynamoov Soft-close 50 Dynamoov Self-close 52 Dynamoov Tipmatic 54 Hyllplansutdrag 56 Teknisk information 58 Förpackningskod 75 60

61 Utdragsskenor Dynamoov SYSTEMSKRUV Ø 6.3 x 14 mm Skruvskalle Ø 7 mm Art. nr FPE F SKRUVMEJSEL GRASS kryssmejsel (Pozidriv nr. 2) F CENTRERINGSBORR Centreringsborr används för att förborra för försänkt spånplatteskruv Ø 3,5 mm Centreringsborr F Reservborr Ø 2.7 mm F FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 61

62 RULLSKENOR Det klassiska standardprogrammet för möbler och objektmöbler med beprövad teknik och kvalitet. KVALITETSCERTIFIKAT Standardrullskenor för många tillämpningar för möblemang. Med ett brett sortiment rullskenor täcker GRASS större delen av klassisk möbelkonstruktion. Del- eller fullutdrag med olika bärförmåga och med fina tekniska detaljer ger en hög kvalitetsstandard. Tyst rullning, låga nedsänkningsvärden, utmärkt sidostabilitet och fria kanter tillhör egenskaperna för GRASS utdragsskenor. 62

63 RULLSKENOR Stabila del och hel utdrag i högsta kvalitet. Sett från Produktbeskrivning Detalj Sida Delutdrag 30 kg Med plastrullar Inbyggnadsbredd 12,5 mm Heltäckande montering 64 Fullutdrag 50 kg Med plastrullar Inbyggnadsbredd 12,5 mm Heltäckande montering 66 Tillbehör 68 Teknisk information 70 Monteringshjälp 72 63

64 RULLSKENOR Delutdrag 30 kg Delutdrag med plastrullar, 30 kg, inbyggnadsbredd 12,5 mm, heltäckande montering Parallellindrag Säker stängning, minimala fogvärden Fria kanter Fria skruvskallar i stomskenan Dubbelstopp Säker låsning när lådan är öppen Förpackningsenhet (FPE): 213 = 25 enheter i kartong 223 = 100 enheter i kartong 511 = 20 enheter i PE i kartong BESTÄLLNINGSINFORMATION 1 Delutdrag 30 kg Set: vardera en styck vänster/höger NL Vit Cremevit Brun 250 F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F SIDHÄNVISNINGAR Tillbehör 68 Teknisk information 70 Monteringshjälp 72 Förpackningskod 75 64

65 Rullskensystem RULLSKENOR PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått NL AZV 1 AZV min Utdragsförlust (AZV) 1: är utdragsförlusten när lådan inte är låst. Utdragsförlust (AZV) 2: är utdragsförlusten när lådan är låst. min.15 LWS = LWK LWK Infästningspositioner för delutdrag KV KV Systemskruv Ø 6.3 x 14 mm Försänkt träskruv Ø 3.5 x 15 mm Skruvskalle Ø 7 mm Ø Ø FÖRKLARING AZV KV LWK LWS Utdragsförlust Stommens framkant Innermått stomme Innermått låda NL Längd Alla mått i millimeter. Ändringar förbehålles 65

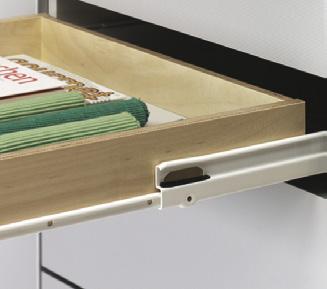

66 RULLSKENOR Fullutdrag 50 kg Fullutdrag med plastrullar, 50 kg, inbyggnadsbredd 12,5 mm, heltäckande montering 30 mm överutdrag Bekväm hantering Styrning av mittskenan Säkert parallellindrag Urhängningssäkring Säker förbindelse av lådan mot stommen Fria kanter Lådans skena ligger exakt mot botten Förpackningsenhet (FPE): 507 = 10 enheter i PE i kartong BESTÄLLNINGSINFORMATION 1 Fullutdrag 50 kg Set: vardera en styck vänster/höger NL Vit Cremevit Brun 250 F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F SIDHÄNVISNINGAR Tillbehör 68 Teknisk information 70 Monteringshjälp 72 Förpackningskod 75 66

67 Rullskensystem RULLSKENOR PLANERINGSHJÄLP Alla mått i millimeter Inbyggnadsmått Överutdrag UA min Den avgörande fördelen: Bättre tillgänglighet En monterad låda kan ha upp till 30 mm överutdrag. min. 48 LWS = LWK - 26 LWK Därmed säkerställs att överskjutande frontprofil inte stör. NL UA Infästningsposition för fullutdrag KV Ø 6.3 Ø KV Systemskruv Ø 6.3 x 14 mm Försänkt träskruv Ø 3.5 x 15 mm Skruvskalle Ø 7 mm FÖRKLARING KV LWK LWS NL Stommens framkant Innermått stomme Innermått låda Längd UA Överutdrag Alla mått i millimeter. Ändringar förbehålles 67

68 RULLSKENOR Tillbehör RULLSKENOR..Tillbehör... Kan kompletteras och är enkla att montera Ena sidan med lådvikt upp till 25 kg och utvändig stombredd upp till 600 Lådvikt upp till 50 kg på båda sidor Testade med öppningar och stängningar Kan användas till rullskenor Förpackningsenhet (FPE): 238 = 300 enheter i kartong 538 = 300 enheter i PE i kartong SOFT-CLOSE FÖR RULLSKENSYSTEM Soft-close för rullskensystem Set: Dämpningsenhet och aktivator kan användas vänster/höger Beskrivning Dämpningsset för trälådor F Separata komponenter Beskrivning Dämpningsenhet Styck:kan montras till vänster/höger F Aktivator för trälådor Styck:kan montras till vänster/höger F SIDHÄNVISNINGAR Delutdrag 64 Fullutdrag 66 Teknisk information 70 Monteringshjälp 72 Förpackningskod 75 68

69 Rullskensystem RULLSKENOR FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 69

70 Rullskenor Teknisk information UTDRAGSFÖRLUST Utdragsförlust för delutdrag Delutdrag har två typer av utdragsförluster (AZV). AZV 1: Utdragsförlust när lådan inte är låst. AZV 2: Utdragsförlust när lådan är låst. AZV 1 AZV 2 MINSTA FOG Minimala fogvärden Minimala fogar är möjligt tack vare indragsförhållanden i parallellindraget Minsta fog för 19 mm front = 0.5 mm FULLUTDRAG Överutdrag för fullutdrag Den avgörande fördelen: Bättre tillgänglighet En monterad låda kan ha upp till 30 mm överutdrag. Därmed säkerställs att överskjutande frontprofil inte stör. 30 mm Delutdrag och fullutdrag är vertikalt utbytbara i 32 system mm System (Vertikal) 32 VRIDREGEL Monteringsanvisningar För funktionellt självindrag För säker bärförmåga på 50 kg Enkel att hänga in och ur Kontrollera monteringen Inhängningsläge Fel position Mittskenan kan inte hängas in. SIDHÄNVISNINGAR Delutdrag 64 Fullutdrag 66 Tillbehör 68 Monteringshjälp 72 Förpackningskod 75 70

71 Rullskensystem Rullskenor JUSTERING Hänga in mittskena Häng in mittskenorna längst bak snett i stomskenorna. Korrekt position Fel position JUSTERING Hänga in, säkra, hänga ur lådan Hänga in låda Dra ut mittskenan till anslag (låsning). Häng in lådan horisontellt i båda sidorna samtidigt över rullen. Felfunktion i vridregel Eventuella rullfel i mittskenan justeras automatiskt genom att dra ut lådan helt. Hänga ur låda Dra ut till anslag, lyft täckbrickan i mitten (C) och häng ur. Skjut vridregeln till inhängningsläge. Mittskenan kan skjutas in och eventuellt hängas ur. Urhängningssäkring Täckbrickan används som urhängningssäkring och förhindrar att lådan inte hängs ur av misstag samt är en avgörande säkerhetsfaktor. Montera täckbrickor Ett par svart täckbrickor levereras med stomskenan. Öppna dessa, öppna lådan och skjut in (A) och tryck in (B) i mittskenans öppning i pilens riktning. ANMÄRKNING Infästning av stomskenor: Värdena baserar på referensspånplattor enligt DIN 68858, MDF- och hårdvirkesplattor. Observera övrig träkvalitet och trätjocklek vid valet av skruvar (antal, position). FÖRKLARING Alla mått i millimeter. Ändringar förbehålles 71

72 Rullskenor Monteringshjälp Rullskenor..Monteringshjälp.. BORRMALL STOMSKENA För användning med centreringsborr F F CENTRERINGSBORR Centreringsborr används för att förborra för försänkt spånplatteskruv Ø 3,5 mm Centreringsborr F Reservborr Ø 2.7 mm F SKRUVMEJSEL GRASS kryssmejsel (Pozidriv nr. 2) F SIDHÄNVISNINGAR Delutdrag 64 Fullutdrag 66 Tillbehör 68 Teknisk information 70 Förpackningskod Er GRASS distributör svarar gärna på frågor om förpackningsenheter.

73 Alla mått i millimeter. Ändringar förbehålles 73

74 74 Er GRASS distributör svarar gärna på frågor om förpackningsenheter.
