1 TIP-ON inside TIP-ON för AVENTOS HK Den mekaniska öppningsfunktionen för överhängda luckor

2 Öppna klaffen med ett litet tryck 2

3 Enkel öppning av handtagsfria klaffar Handtagsfria möbler är väl etablerade inom modern möbeldesign, oavsett om det handlar om köket, hallen, badrummet, sov- eller vardagsrummet. För enkel öppning av släta fronter utan handtag erbjuder vi vår mekaniska öppningsfunktion TIP-ON, som nu även finns tillgänglig för vårt klaffbeslag AVENTOS HK. Det räcker med en liten knuff på fronten och klaffen öppnas och lyfts uppåt imponerande enkelt och en mycket praktisk lösning för ditt kök. Innehåll 4 En imponerande funktion 6 Beståndsdelarna 8 Montering och justering 10 Beställningsinformation 12 Planeringsinformation 15 Montering 16 TIP-ON kan monteras överallt 18 Perfecting motion 3

4 En imponerande funktion 4

5 Funktionell öppning och säker stängning Med TIP-ON för AVENTOS HK är det lekande lätt att öppna en handtagsfri klaff: Tryck bara lätt på fronten och klaffen öppnas en bit så att du med handen enkelt och bekvämt kan öppna klaffen i önskat läge. När du vill stänga så trycker du bara lätt igen klaffen. Magneten på TIP-ON-enheten säkerställer att luckan hålls stängd. TIP-ON i hela köket Förutom att du kan öppna handtagsfria luckor och lådor, kan du nu även montera TIP-ON i dina klaffbeslag för överhängda luckor. Då monteras en speciellt anpassad TIP-ON-lyftmekanism för AVENTOS HK. Vår funktionella öppningsfunktion TIP-ON passar inte bara i köket utan även i badrummet, vardags- och sovrummet. > TIP-ON användarvänlig med hög kvalitet TIP-ON-mekanismen skadas inte även om man öppnar klaffen med handen på traditionellt sätt. Även denna Blum-lösning kännetecknas av hög kvalitet som håller under möbelns hela livslängd. 5

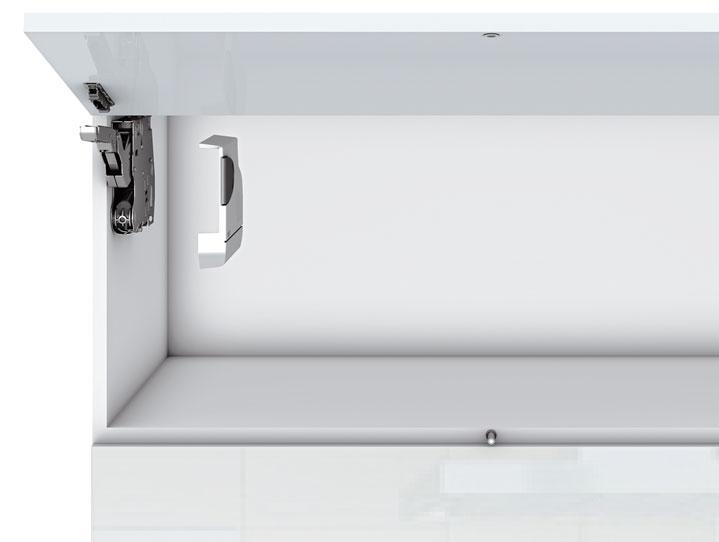

6 Beståndsdelarna a 1b 1c Beståndsdelarna för TIP-ON för AVENTOS HK 1a TIP-ON-enhet för 1b TIP-ON-enhet med 1c TIP-ON-enhet med 2 inborrning rak adapterplatta adapterplatta 37/32 Platta för skruvning 6

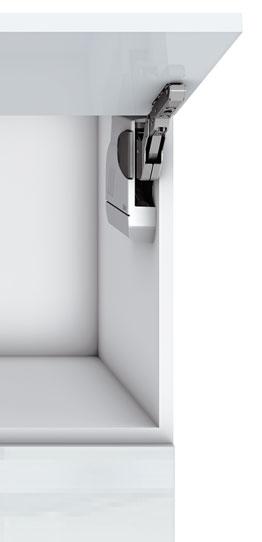

7 Den mekaniska öppningsfunktionen för klaffbeslaget AVENTOS HK övertygar med sitt överskådliga sortiment. Alla de vanligaste klaffstorlekarna kan förses med denna funktion. TIP-ON-enheten finns i två olika utföranden: Standard-varianten för skåpshöjder under 500 mm och en längre version för skåp från 500 mm höjd. Observera Platta för limning är inte lämplig i kombination med TIP-ON för AVENTOS HK 3 Speciellt anpassad lyftmekanism 4 Standard-täckkåpa 5 för TIP-ON för AVENTOS HK Standard-frontbeslag 7

8 Montering och justering Montering i några få steg Under utvecklingen av TIP-ON för AVENTOS HK strävade vi efter att göra monteringen så enkel och rationell som möjligt liksom för alla våra andra produkter. Monteringen utförs med några enkla handgrepp. 1. Monteringen av TIP-ON-enheten sker i mitten av skåpsbottnen. Med vår bormall är det mycket enkelt och smidigt. 2. När TIP-ON med adapterplatta används, 3. monteras plattan i mitten av skåpsbottnen. Som alternativ kan även TIP-ONenheten monteras på skåpssidan. 4. Plattan för skruvning monteras smidigt. 5. Lyftmekanismen monteras enkelt i skåpet. 6. Efter att transportsäkringen tagits bort kan lyftarmen på lyftmekanismen öppnas. 8

9 Exakt finjustering, snabb inställning Den anslutande justeringen genomförs enkelt och säkert: Finjusteringen av öppnings- och stängningskraften görs i lyftmekanismen. Till din hjälp har du en praktisk skala. Därefter justerar du fronten i både höjd, sid- och djupled. Perfekt funktion förutsätter exakt justering: Med en skruvdragare (Pozi-bit storlek 2, längd 39 mm) finjusterar du öppnings- och stängningskraften i lyftmekanismen. Om du släpper klaffen och den sjunker, måste du justera åt höger. Om du släpper klaffen och den stiger, måste du justera åt vänster. Varning Skaderisk vid obelastad lyftarmsats! Skaderisk om armen trycks nedåt! Om montering sker i Nordamerika måste hänsyn tas till speciella varnings- och säkerhetsanvisningar. Med ett enkelt handgrepp justeras fronten i sid-, djup- och höjdled. 9

10 Beställningsinformation 4 typer av lyftmekanismer räcker för att täcka ett stort användningsområde. 3 4a 4b Med hjälp av prestationsfaktorn kan du beräkna vilken lyftmekanism som krävs. Prestationsfaktorn är beroende av vikten på fronten samt stomhöjden. 3 Då en tredje lyftmekanism monteras (höjning av prestationsfaktorn med upp till 50 %), rekommenderas en provmontering. 2b 2a 1 5 4a 4b Så här räknar du: Prestationsfaktor = Stomhöjden (KH) [mm] x Frontvikten LF K2500T 20K2300T 20K2700T LF LF LF K2900T Dubbelsidig lyftmekanism Vid gränsfall av ensidig lyftmekanism rekommenderar vi en provmontering! LF Prestationsfaktor 1 Lyftmekanism-sats Prestationsfaktor LF Max. frontvikt för två lyftmekanismer är 18 kg Bestående av: 2 x Lyftmekanismer, symmetriska 6 x Spånplatteskruvar Ø 4 x 35 mm Öppningsvinkel K2300T 20K2500T 20K2700T 20K2900T 10

11 2 Sats med täckkåpor och täckbrickor 5 Adapterplatta Ljusgrå, sidenvit, förnicklad Rak adapterplatta 20K8000 Zink, förnicklat Syntetmaterial RAL 7036 platinagrå Bestående av: Symbolbild Adapterplatta 37/32 Syntetmaterial RAL 7036 platinagrå 2a 2 x Täckkåpor, stora, vänster/höger Skruvning b 2 x Täckbrickor, små EXPANDO E1 TIP-ON måste beställas separat 3 Frontbeslagssats Förnicklad Montering med spånplatteskruvar Ø 3.5 mm eller Ø 4mm Träfronter och breda aluramar 1) 20S4200 Smala aluramar 20S4200A Öppningsvinkelbegränsare Syntetmaterial Bestående av: x 20K x Frontbeslag, symmetriska 75 2 x 20K7011 Universal-enkelmall 4a TIP-ON "Standard" - sats För inborrning Ø 10 x 50 mm För förborrning för styrtapparna för alla AVENTOS-lyftmekanismer Syntetmaterial RAL 7037, grå Med magnet Öppningsrörelsens längd ca. 18 mm Borrmall För fronter med en höjd på upp till 500 mm För borrning i stommens framkant för TIP-ON Inkl. platta för skruvning och platta för limning Monteringsvinkel 4b TIP-ON "långversion" - sats För förborrning av adapterplattans monteringspositioner För inborrning Ø 10 x 76 mm 955A1004 Syntetmaterial RAL 7037, grå Med magnet Positioneringsmall för plattor Öppningsrörelsens längd ca. 38 mm För fronter högre än 500 mm För bestämning av skruvpositionen för TIP-ON-plattan Inkl. platta för skruvning och platta för limning Pozi-bit, krysspår Storlek 2, längd 39 mm BIT-PZ KS2 1) Vid träfronter används 4 spånplatteskruvar (609.1x00). Vid breda aluramar används 4 plåtskruvar med försänkt huvud ( ). Observera: Platta för limning är inte lämplig i kombination med TIP-ON för AVENTOS HK 11

12 Planeringsinformation Positioner för styrtapparna för lyftmekanismen Monteringspositioner för lyftmekanismen Platsbehov * Borrdjup 5 mm SOB Toppskivans tjocklek * vänster ** höger 3 x Ø 4 x 35 mm * min. 261 med synligt skåpupphängningsbeslag Frontbearbetning Planering för smala aluramar Smala aluramar Väggmontering: Krav på minsta fog 5 mm SOB Toppskivans tjocklek F Fog SFA Sidotäckning Träfronter och breda aluramar 1) SFA Sidotäckning Vid rambredd 19 mm är det möjligt med sidotäckning, SFA från mm * Anpassa bearbetningsmåttet vid förändring av materialtjockleken Platsbehov för krönlister Minimifog Stombearbetning D (mm) X (mm) Utan OEB Y = FH x D OEB 100 Y = FH x D OEB 75 A = FH x D OEB = öppningsvinkelbegränsare MF Minimifog vid öppning (2 mm) 1) Vid träfronter används 4 spånplatteskruvar (609.1x00). Vid breda aluramar används 4 plåtskruvar med försänkt huvud ( ). 12

13 Monteringsposition TIP-ON Standard TIP-ON långa versionen, för innanförliggande lucka För fronter med en höjd på upp till 500 mm För fronter högre än 500 mm Planeringsmått TIP-ON Standard TIP-ON långa versionen, för innanförliggande lucka * min. 3.1 mm med platta för skruvning Monteringsposition adapterplatta Rak adapterplatta Adapterplatta 37/32 Planeringsmått adapterplatta Rak adapterplatta Adapterplatta 37/32 * Fabriksinställning = 2 mm * Fabriksinställning = 2 mm 13

14 Planering för platta för skruvning 3* FAU 9 För inborrning Adapterplatta Adapterplatta 37/32 * Vid montering av platta för skruvning rekommenderar vi 3 mm förskjutning jämfört med TIP-ON-enheten. FAU = Frontens täckning nertill 14

15 Montering För inborrning Montering Platta för skruvning Rak adapterplatta Montering Platta för skruvning Adapterplatta 37/32 Montering Platta för skruvning Justering 15

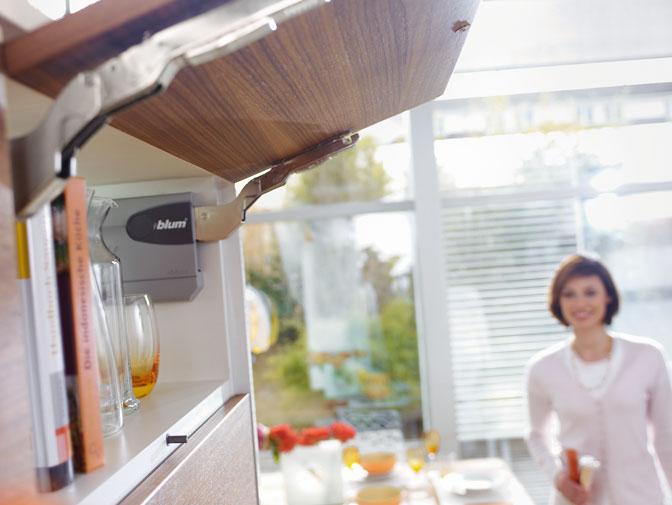

16 TIP-ON kan monteras överallt Alltid lämpliga handtagsfria lösningar Med TIP-ON för AVENTOS HK erbjuder vi en funktionell, mekanisk öppningshjälp för klaffbeslag för överhängda luckor. Funktionen kan monteras i en mängd olika monteringssituationer och förhöjer möblernas värde. På så sätt finns öppningsfunktionen tillgänglig för såväl utdrag som luckor och klaffbeslag alltså för hela hemmet! > TIP-ON Dina fördelar: enkel öppning med en liten knuff säker stängning enkel montering och justering Ytterligare information samt broschyrer för nerladdning hittar du på: 16

17 Komfort för både vägg- och bänkskåp Ytterligare TIP-ON-lösningar för funktionell öppningshjälp: TIP-ON för TANDEMBOX Lösningen för handtagsfria utdragssystem av metall som övertygar med sin funktion. Det räcker med en liten knuff på fronten och lådan öppnas enkelt och bekvämt. TIP-ON för TANDEM Den mekaniska öppningsfuntionen TIP-ON finns även för handtagsfria lådor och utdrag av trä. TIP-ON för luckor Samma öppningsfunktion som för handtagsfria utdragssystem av trä och metall, finns även för handtagsfria luckor. Det räcker med en liten knuff. 17

18 Perfecting motion 18

19 Vår produktfilosofi perfekt funktion Blum gör öppning och stängning av möbler till en speciell upplevelse och förhöjer funktionen i köket. Alla våra medarbetare strävar efter att omsätta våra idéer om den perfekta funktionen i praktiken. Därmed står våra kunders behov i centrum. Och först när våra kunder är nöjda, är vi det också. Vår produktfilosofi ger fördelar för alla våra samarbetspartner. I över 50 år har vi satt kvaliteten i centrum både vid utveckling och tillverkning av våra produkter. Våra beslagssystem övertygar med genomtänkt funktion, erkänd design och lång livslängd. Vi vill att våra produkter ska imponera och fascinera med sin perfekta funktion. Vi lägger även stor vikt vid att utveckla våra tjänster. Eftersom vi på alla nivåer strävar efter att arbeta målinriktat för vi regelbundna dialoger med köksanvändare, kökstillverkare, snickare och återförsäljare. 19

20 Allt innehåll är copyright-skyddat av Blum. Reservation för tekniska förändringar och ändringar i utbudet. EP-164/1 SV-SE/ Blum Svenska AB Box 186, Wadmans Linje 4 SE Huskvarna Tel.: 036/ Fax: 036/ E-post: info.se@blum.com Julius Blum GmbH Beslagsfabrik 6973 Höchst, Österrike Tel.: Fax: info@blum.com
