1 En central två system Den nya generationens evakueringssystem

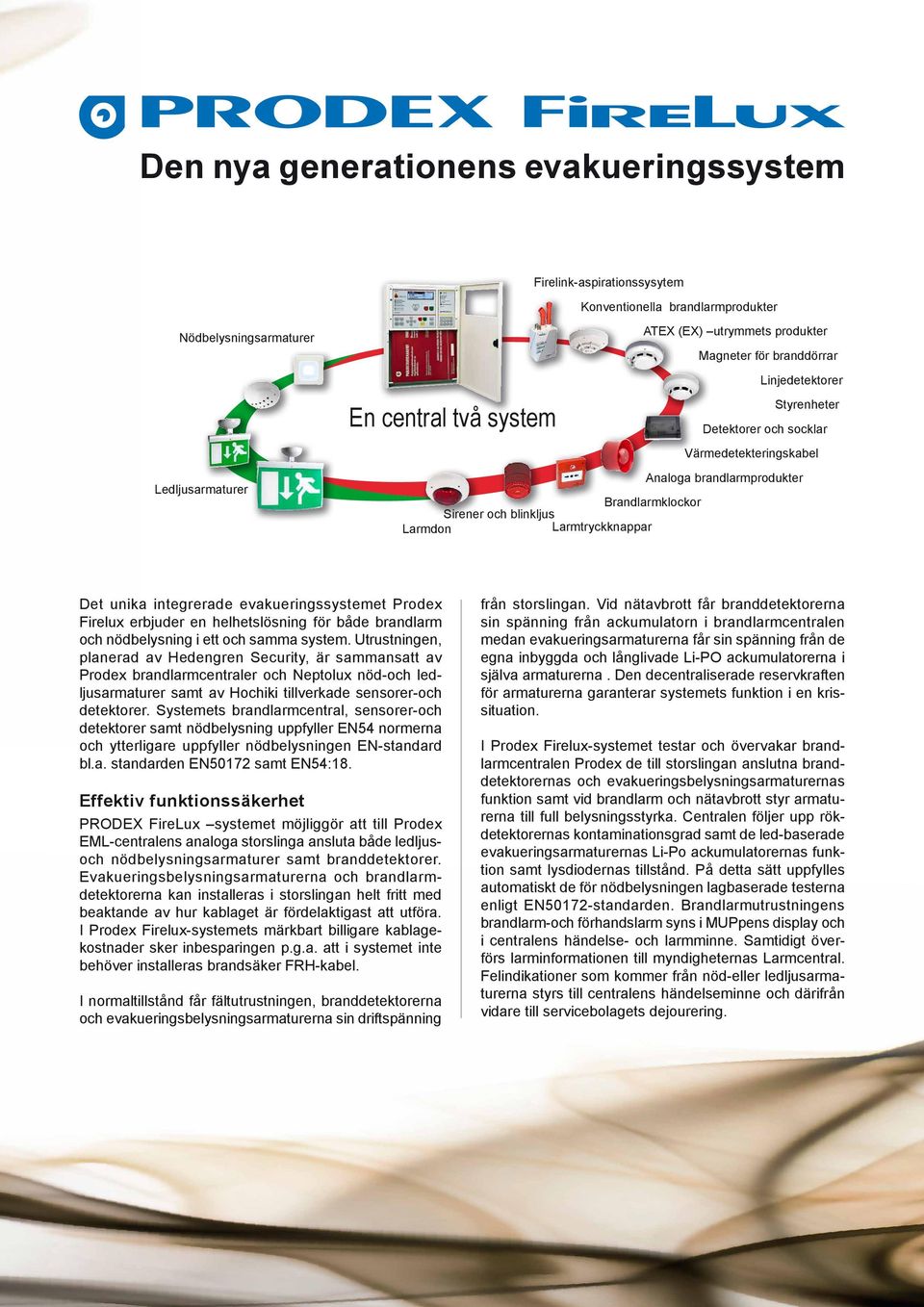

2 Den nya generationens evakueringssystem Firelink-aspirationssysytem Konventionella brandlarmprodukter Nödbelysningsarmaturer Ledljusarmaturer ATEX (EX) utrymmets produkter Magneter för branddörrar Linjedetektorer Styrenheter Detektorer och socklar Värmedetekteringskabel Analoga brandlarmprodukter Brandlarmklockor Sirener och blinkljus Larmdon Larmtryckknappar En central två system Det unika integrerade evakueringssystemet Prodex Firelux erbjuder en helhetslösning för både brandlarm och nödbelysning i ett och samma system. Utrustningen, planerad av Hedengren Security, är sammansatt av Prodex brandlarmcentraler och Neptolux nöd-och ledljusarmaturer samt av Hochiki tillverkade sensorer-och detektorer. Systemets brandlarmcentral, sensorer-och detektorer samt nödbelysning uppfyller EN54 normerna och ytterligare uppfyller nödbelysningen EN-standard bl.a. standarden EN50172 samt EN54:18. Effektiv funktionssäkerhet PRODEX FireLux systemet möjliggör att till Prodex EML-centralens analoga storslinga ansluta både ledljusoch nödbelysningsarmaturer samt branddetektorer. Evakueringsbelysningsarmaturerna och brandlarmdetektorerna kan installeras i storslingan helt fritt med beaktande av hur kablaget är fördelaktigast att utföra. I Prodex Firelux-systemets märkbart billigare kablagekostnader sker inbesparingen p.g.a. att i systemet inte behöver installeras brandsäker FRH-kabel. I normaltillstånd får fältutrustningen, branddetektorerna och evakueringsbelysningsarmaturerna sin driftspänning från storslingan. Vid nätavbrott får branddetektorerna sin spänning från ackumulatorn i brandlarmcentralen medan evakueringsarmaturerna får sin spänning från de egna inbyggda och långlivade Li-PO ackumulatorerna i själva armaturerna. Den decentraliserade reservkraften för armaturerna garanterar systemets funktion i en krissituation. I Prodex Firelux-systemet testar och övervakar brandlarmcentralen Prodex de till storslingan anslutna branddetektorernas och evakueringsbelysningsarmaturernas funktion samt vid brandlarm och nätavbrott styr armaturerna till full belysningsstyrka. Centralen följer upp rökdetektorernas kontaminationsgrad samt de led-baserade evakueringsarmaturernas Li-Po ackumulatorernas funktion samt lysdiodernas tillstånd. På detta sätt uppfylles automatiskt de för nödbelysningen lagbaserade testerna enligt EN50172-standarden. Brandlarmutrustningens brandlarm-och förhandslarm syns i MUPpens display och i centralens händelse- och larmminne. Samtidigt överförs larminformationen till myndigheternas Larmcentral. Felindikationer som kommer från nöd-eller ledljusarmaturerna styrs till centralens händelseminne och därifrån vidare till servicebolagets dejourering.

3 Värmedetekteringskabel HDC-68 Installeras på utsidan av huset och informerar om brandlarm i ett tidigt skede. Installation t.ex. under stupränna eller i roskavfallsstation. Nödbelysningsarmatur NF-66 Nödbelysningsarmaturerna kan via integrationen med brandlarmsystemet konfigureras så att de tänds både vid brandlarm eller vid störningar i elnätet. Kombinerad värmedetektor ACB-E Konfigurerbar som DM-detektor eller som fixerad temperaturs M-detektor. Som M-detektor konfigurerbar från +40 C C d.v.s täcker även High- Temperature gränsen. Kombinationsdetektor ACA-E Den optiska rökdetektorn och värmedetektorn kan konfigureras separat. Flat Response tekniken möjliggör att detektorn är lika känslig för synlig rök som för långsamt pyrande rökutveckling. Nödbelysning / trappfotsarmatur NA-55 Led-baserad, adresserbar armatur för installation i enkel installationsdosa eller vid trappfot. Larmöverföring GSM/GPRS/IP Larm och fellarm från systemet överförs vis olika transfer till GSM, GPRS och IP larmmottagning, servicebolag och/eller till systemets handhavande personer. Systemets status kan uppföljas via fjärrmodem, bl.a. detektorernas kontaminationsgrad mm. Brandklockor Inomhusklockan heter MBF-6EV/24 V och utomhusklockan MBA/6+BBX inklusive installationsboxen BBX-4. HedGraphics HedGraphics larmgrafik-program visar larmoch fel som larmpunkter på fastighetens bottenplan som är infört på datorns PC display. Programmet passar både lokalt och som fjärrövervakat och både Neptolux nödbelysningsarmaturer, HHL-inbrottslarm samt Hedsam passerkontroll kan anslutas till ett och samma HedGraphics program.

4 Ledljusarmatur NF-20 Ledljusens belysningsintensitet kan konfigureras enligt behov. Vid brandlarm eller elnätavbrott kan de konfigureras till full ljusstyrka och då situationen återgår till normalläge återställer sej armaturerna till konfigurerat läge. Optisk rökdetektor ALG-EN Flat Response tekniken möjliggör att den konfigurerbara detektorn är lika känslig för synlig rök som för långsamt pyrande rökutveckling. Den utbytbara rökkammaren garanterar en snabb och lättskött samt kostnadseffektiv rengöring av detektorn. PRODEX MUPmanöverpanel MUP manöverpanel är försedd med stor grafisk display som omedelbart indikerar systemets status. Till en Prodex automatisk brandlarmcentral kan anslutas åtta MUP manöverpaneler. MUPKIT-boxen har utrymme för i A3- storlek varande orienteringsritningar samt dokumentation. Firelink -aspirationsdetektor En känslig 3D3 laser analyserar roch övervakar rökpartiklarna. Rökpartikelns storlek kan variera mellan 0, µm. Känslighetsområdet kan varierar från 0,03 % - 25 %/m. Firelink kan skilja på rök och damm. Dammfiltret är utbytbart. Adresserbar brandtryckknapp HCP-E/SWE Vid brandlarm tänds märklampan och plexiglaset sjunker litet nedåt visande ett gulfärgat område. Plexiglaset är av modell okrossbar.

5 Energieffektivitet och gröna värden PRODEX FireLux systemets evakueringsarmaturer baserar sej helt på led-belysning, varvid erhålles märkbar inbesparing i drift-och underhållskostnader samt även i CO2-utsläpp jämfört med användandet av lysrör i ett traditionellt system. Armaturerna är uppbyggda med många individuella lysdioder och är på detta sätt garanti för att om en lysdiod skadas betyder det att armaturen inte slocknar. Genom att använda endast 80 % av lysdiodens tillverkares brännströmrekommendation blir armaturens livslängd mycket lång. System med 100 armaturer Årliga CO 2 utsläpp* och energiförbrukning (kwh) lysrör 8 W Individuella övervakningslösningar PRODEX FireLux systemet kan via de mångsidiga produktlösningarna med fördel installeras i kontorsbyggnader och t.ex i kyrkor fabriker, hallar, köpcenter, hotell, skolor-och daghem. Objektets brandskydd kan skyddas med olika rök-,värme-och kombinationsdetektorer, med värmedetektionskablar eller aspirationssystem. Alla dessa övervakningslösningar kan användas skilt eller kombinerade med varandra i PRODEX -centralen och utföres enligt objektets krav. 2733,12 kg kwh LED 230 V 911,04 kg 3504 kwh Neptolux 113,88 kg 438 kwh * 236g/kWh/VTT Oy Hedengren Ab grundades 1935 Av Hedengren tillverkad ledljusarmatur 1950 Hedengrens brandlarmsystems leveranser började 2003 PRODEX automatiskt brandlarmsystems leveranser började 2005 Neptolux nödbelysningssystems leveranser började 2010 PRODEX FireLux evakueringssystem PRODEX FireLux systemets fördelar: En central, ett kablage-två system Kostnadseffektiv under hela sin livstid: installation-, ibrukttagning och underhåll Styrande system vid brandlarm Flexibel och säker service Evakueringsarmaturernas funktionssäkerhet garanteras med ackumulator i varje armatur Inspektion och service kan utföras samtidigt och omfattar båda systemens funktion Miljövänlig beträffande ackumulator, lysdioder samt extremt liten strömförbrukning

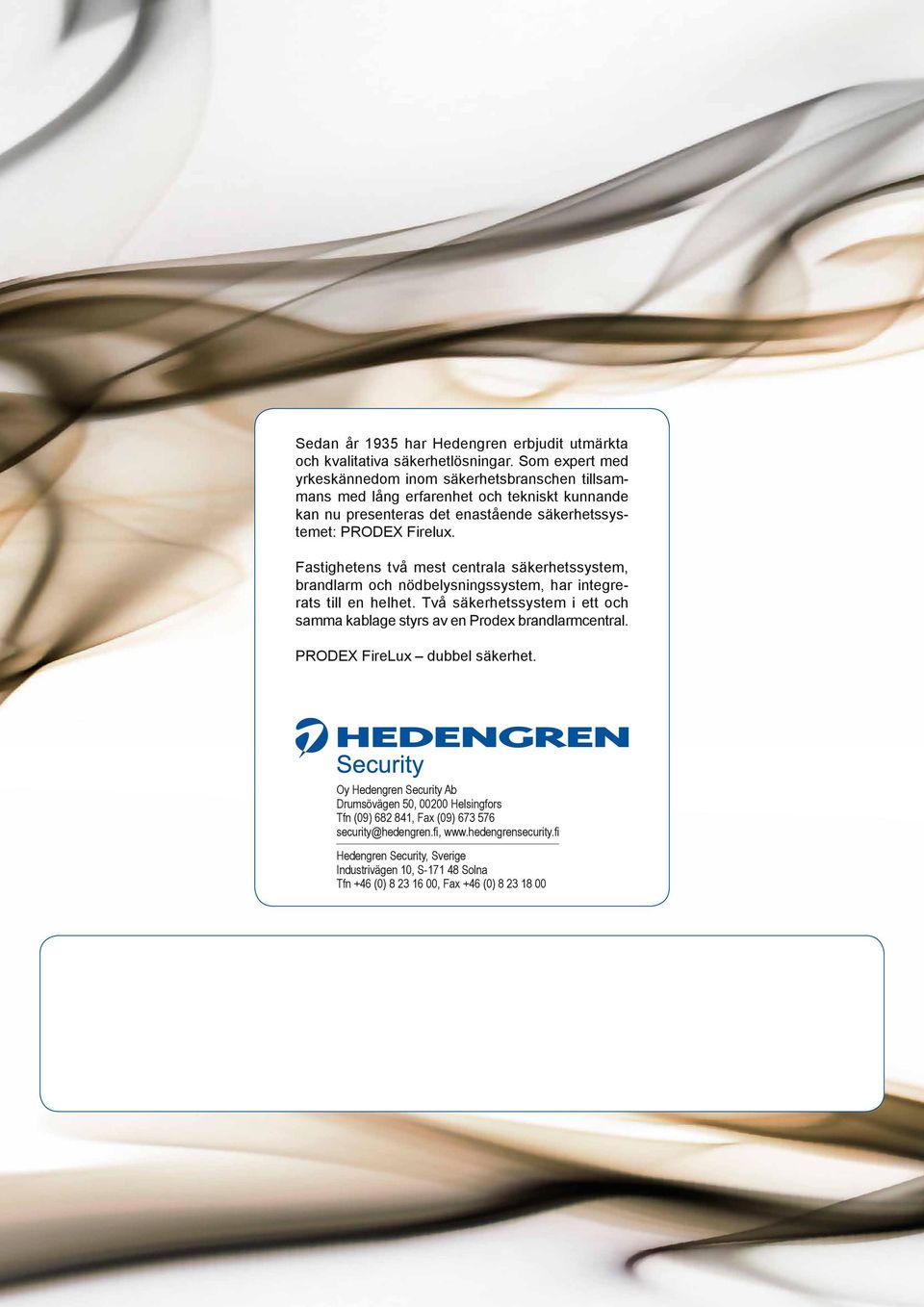

6 Sedan år 1935 har Hedengren erbjudit utmärkta och kvalitativa säkerhetlösningar. Som expert med yrkeskännedom inom säkerhetsbranschen tillsammans med lång erfarenhet och tekniskt kunnande kan nu presenteras det enastående säkerhetssystemet: PRODEX Firelux. Fastighetens två mest centrala säkerhetssystem, brandlarm och nödbelysningssystem, har integrerats till en helhet. Två säkerhetssystem i ett och samma kablage styrs av en Prodex brandlarmcentral. PRODEX FireLux dubbel säkerhet. Oy Hedengren Security Ab Drumsövägen 50, Helsingfors Tfn (09) , Fax (09) security@hedengren.fi, Hedengren Security, Sverige Industrivägen 10, S Solna Tfn +46 (0) , Fax +46 (0)
