1 VERKTYG för den moderna fönster-, dörr- & Hustillverkaren Construction ITW är en av världens ledande tillverkare av specialiserad industriell utrustning, förbrukningsvaror och relaterade tjänster

2 TAKSTOLAR REGELVERK SPÅNSKIVEGOLV INVÄNDIG GIPS LISTER INVÄNDIG PANEL GLASLIST FÖNSTERBÅGE FÖNSTERBLECK STAKET TRALL 2.

3 RÅSPONT STRÖLÄKT BÄRLÄKT TAKPAPP FÖNSTER- CLIPS UTVÄNDIG PANELBÄRLÄKT KARM UTVÄNDIG PANEL SPARKPLÅT SYLL/ GRUND 3.

4 4.

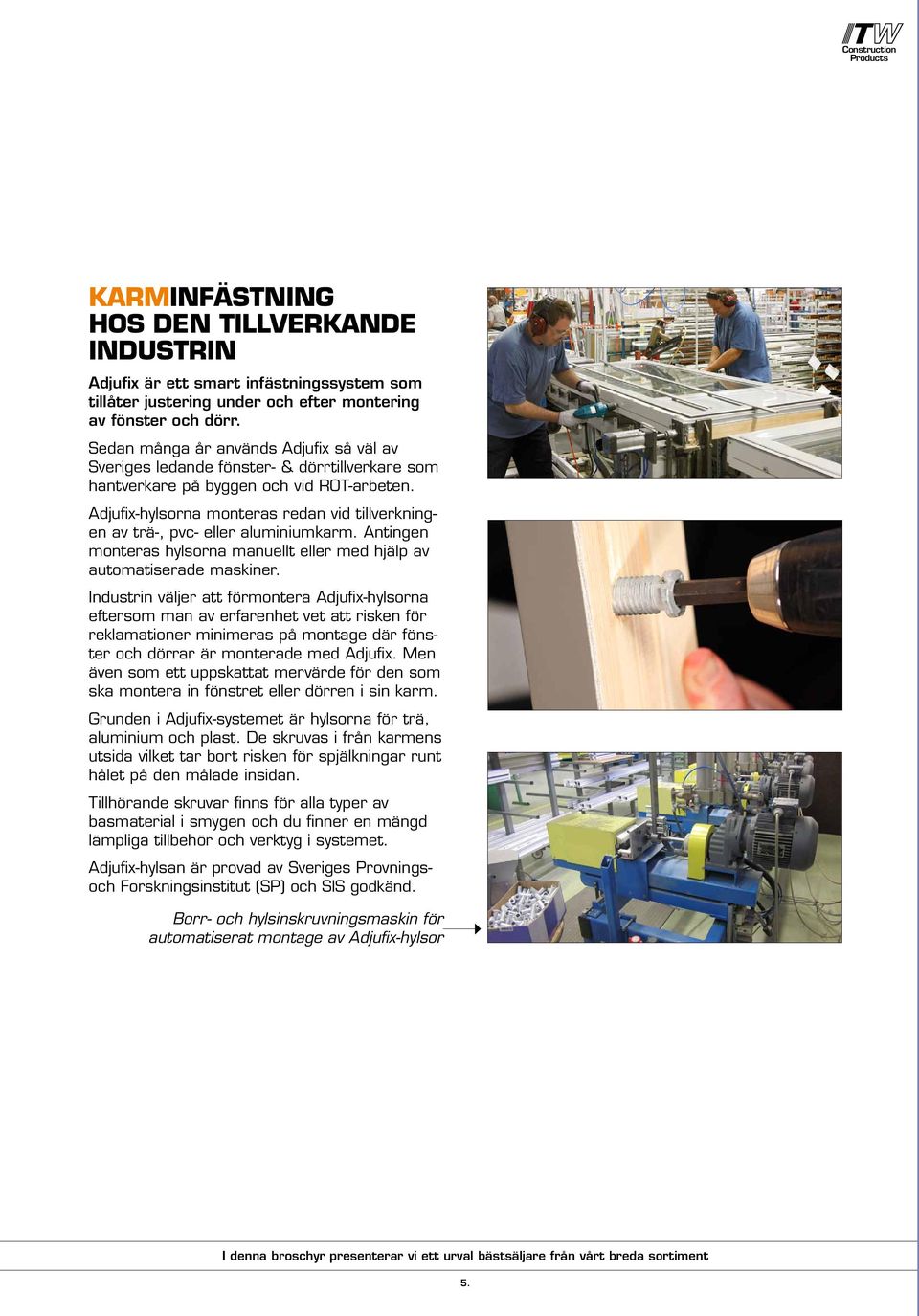

5 KARMINFÄSTNING Hos den tillverkande industrin Adjufix är ett smart infästningssystem som tillåter justering under och efter montering av fönster och dörr. Sedan många år används Adjufix så väl av Sveriges ledande fönster- & dörrtillverkare som hantverkare på byggen och vid ROT-arbeten. Adjufix-hylsorna monteras redan vid tillverkningen av trä-, pvc- eller aluminiumkarm. Antingen monteras hylsorna manuellt eller med hjälp av automatiserade maskiner. Industrin väljer att förmontera Adjufix-hylsorna eftersom man av erfarenhet vet att risken för reklamationer minimeras på montage där fönster och dörrar är monterade med Adjufix. Men även som ett uppskattat mervärde för den som ska montera in fönstret eller dörren i sin karm. Grunden i Adjufix-systemet är hylsorna för trä, aluminium och plast. De skruvas i från karmens utsida vilket tar bort risken för spjälkningar runt hålet på den målade insidan. Tillhörande skruvar finns för alla typer av basmaterial i smygen och du finner en mängd lämpliga tillbehör och verktyg i systemet. Adjufix-hylsan är provad av Sveriges Provningsoch Forskningsinstitut (SP) och SIS godkänd. Borr- och hylsinskruvningsmaskin för automatiserat montage av Adjufix-hylsor 5.

6 HYLSOR FÖR TRÄKARM Karmhylsa för träkarm Längd mm Antal Lev.förpackning Referens Best.nr ask WM ask WM28A ask WM ask WM33A ask WM ask WM38A Den unika Adjufix-hylsan är tillverkad i Sverige av korrosionsbeständig massiv zink. Passar i mm hål. Välj så lång Adjufix-hylsa som möjligt. Karmtjocklek 30 mm: 28 mm hylsa. Justeras 0-13 mm. Karmtjocklek 35 mm: 33 mm hylsa. Justeras 0-18 mm. Karmtjocklek 40 mm: 38 mm hylsa. Justeras 0-23 mm. Kopplingshylsa för träkarm Längd mm Antal Lev.förpackning Referens Best.nr ask WM38KA Hylsa för ihopkoppling av fler träkarmar. Med 10 mm insex för iskruvning. HYLSOR FÖR PLAST-, ALUMINIUM- & STÅLKARM Karmhylsa för plast-, aluminium- & stålkarm Längd mm Antal Lev.förpackning Referens Best.nr ask AH ask AH Passar i mm hål. Med M16-gänga. Välj så lång Adjufix-hylsa som möjligt. Karmtjocklek minst 29 mm: 28 mm hylsa. Justeras 0-20 mm. Karmtjocklek minst 40 mm: 38 mm hylsa. Justeras 0-30 mm. Karmhylsa för plast- & aluminiumkarm Längd mm Antal Lev.förpackning Referens Best.nr ask PH ask PH Hylsa för insticksmutter PHM för plast- och aluminiumkarm. Utjustering 20 respektive 30 mm. Insticksmutter för plast- & aluminiumkarm-hylsa Antal Lev.förpackning Referens Best.nr ask PHM Insticksmutter för karmhylsa och , se ovan. Borra 18 mm. Skruva in hylsorna i karmens utsida med ett Adjufix-verktyg. Stanna 0,5 1 cm från karmen. Karm

7 Skruvar för alla typer av väggmaterial Skruv för vanliga montage mot trä Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr 6 50 T ask TRT T ask TRT För vanliga fönster och innedörr. Skruv för tunga montage mot trä Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr 8 64 T ask TRT För tunga fönster och ytterdörr. Skruv och nylonplugg mot betong och massivtegel Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr ask PLTRT ask PLTRT Borr Ø 8 mm. Pluggen är specialtillverkad för att kunna gå igenom Adjufix hylsan. Skruv mot betong och massivtegel Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr 7,5 50 T ask BT ,5 70 T ask BT Borr Ø 6 mm. Skruv och nylonplugg mot lättbetong, håltegel och Leca Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr T ask PLTRT8100Z T ask PLTRT8120Z Borr Ø 8 mm. Pluggen är specialtillverkad för att kunna gå igenom Adjufix hylsan. Skruv mot lättbetong, håltegel och Leca Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr 7,5 125 T ask LBT Borr Ø 6 mm vid håltegel. Lättbetong och Leca förborras inte. Självborrande skruv mot stål Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr 5,4 32 T ask SRT ,4 50 T ask SRT Mot stålregel 1,0-2,5 mm. Självborrande skruv mot stål Ø mm Längd mm Spårtyp Antal Lev.förpackning Referens Best.nr 6,7 42 T ask SRT Mot stålregel 1,0-3,5 mm. 3,5-5 mm förborras Ø 5,8 mm. Skruva fast Adjufix-skruven. Du väljer skruv efter vilket väggmaterial som du ska fästa karmen i. Karm Karm

8 Tillbehör Karm Tryckfördelningsbricka Antal Lev.förpackning Referens Best.nr ask BRT Tryckfördelningsbrickan fäster du i hylsan vid montage av tunga träkarmar eller när du fäster karm mot lättbetong, leca och håltegel. Karm Distansbricka Antal Lev.förpackning Referens Best.nr ask BRDA Fäst distansbrickan, som bygger 10 mm, på hylsan när det är för mycket luft mellan karm och vägg (upp till 23 mm). Använd max 2 distansbrickor/hylsa beroende på skruvens längd. Nivåregleringskloss Antal Lev.förpackning Referens Best.nr 20 6 ask MONTKL1Z Nivåregleringskloss, mm, för att sätta karmen på bottenstycket. Täcklock Ø mm Färg Antal Referens Best.nr 14/19 Vit 200 TLVIM /19 Ljusgrå 200 TLGR1020M /19 Furu 200 TLFUM /19 Svart 200 TLSVM VERKTYG 8 och 10 mm insexgrepp 8 och 10 mm insexgrepp 10 mm insexgrepp Magnetisk bitshållare Borr- och hylsinskruvningsmaskin För automatiserat montage av Adjufix-hylsor. Med eller utan borr. Specialtillverkas efter varje kunds förutsättningar och behov. Kontakta oss för rådgivning. Spärrnyckel Universalverktyg Spärrskaft Referens Best.nr Referens Best.nr Referens Best.nr NYD MONTVERKSB NYE För in- och utskruvning av Adjufix-hylsor. Handverktyg. För in- och utskruvning av Adjufix-hylsor. För borrmaskin/skruvdragare. För utskruvning av Adjufixhylsor. Handverktyg. 8.

9 = = Construction SVENSK STANDARD A A A Ev post Fönster h < 13M h > 13M h > 13M b < 10M A = = b > 10M A b/2+100 b/2-100 b > 10M A Svensk standard SS Placering av fästhål i fönsterkarm. Fönster högre än 13 M ska ha minst 3 fästhål per karmsidostycke. Fönster med bredd större än 10 M ska fästas i karmöver- och understycke. Vid mittpost 100 mm från denna. A = 100 mm för fönsterhöjder < 8 M 200 mm för fönsterhöjder 8 M Dörr = = Fästhål i karmar med b=12 M och större Fästhål Karmunderkant Svensk standard SS Placering av fästhål i dörrkarm. Karmar med karmdjup mindre än 130 mm förses med en rad fästhål. Karmar med karmdjup 130 mm och större förses med två rader fästhål. Adjufix-systemet är klassat för montage utan kilar, 10 mm fogbredd, enligt svensk standard SS Best. nr Klass Adjufixhylsa för träkarm mm Adjufixskruv för trämontage Adjufixhylsa för träkarm mm Adjufixskruv för trämontage Adjufixhylsa för träkarm mm Adjufixskruv för tunga trämontage Adjufixhylsa för träkarm mm Adjufixskruv för tunga trämontage + Adjufix tryckfördelningsbricka Klass Anmärkning 1 Ökande fönster-/dörrstorlek Inbrottsskyddade fönster 5* Inbrottsskyddade dörrar* * Klass 5 montage är krävande och ingen infästning på marknaden är klassad för detta. Sätt istället Adjufix klass 4 i dubbla rader Sidan 1 av 4 Byggvarudeklaration ITW Construction AB Produktgrupp: Adjufix-karmhylsor Företagsinformation: Leverantör: ITW Construction AB Box FARSTA Miljöpolicy: Ja Miljöcertifiering: Ja, enligt ISO 14001:1996 Anslutning till REPA-registret: Ja Produktinformation: Hylsorna levereras färdiga att monteras i fönster- och dörrkarmar. Ingående material: Se DNV certifikat och byggvarudeklaration på Zink (Zn) >94 % Aluminium (Al) 3,9 4,3 % Magnesium (Mg) 0,05 % Koppar (Cu) 0,5 1,0 % Järn (Fe) <0,2 % Tabell: Materialinnehåll hylsor 9.

10 10.

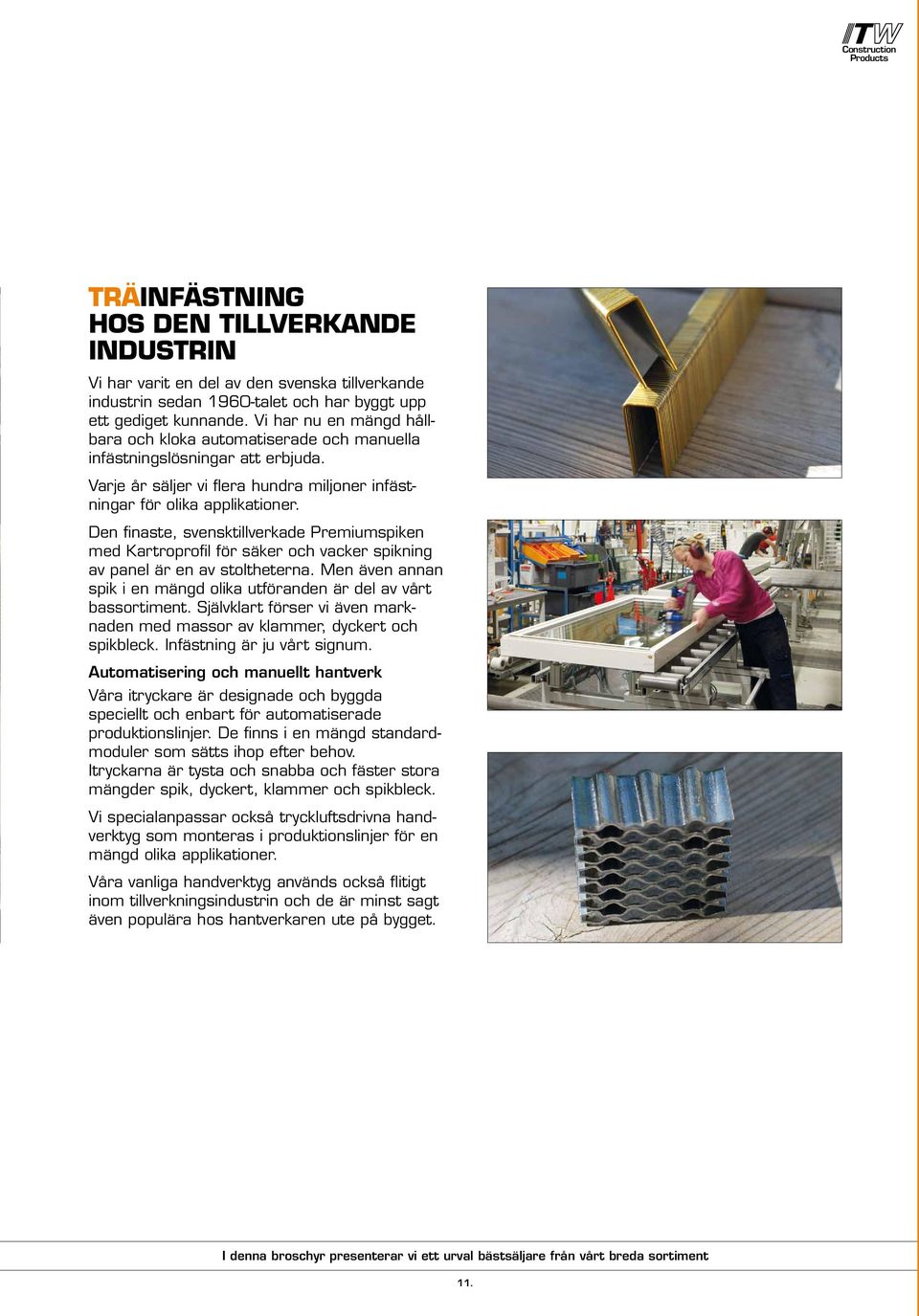

11 TRÄINFÄSTNING Hos den tillverkande industrin Vi har varit en del av den svenska tillverkande industrin sedan 1960-talet och har byggt upp ett gediget kunnande. Vi har nu en mängd hållbara och kloka automatiserade och manuella infästningslösningar att erbjuda. Varje år säljer vi flera hundra miljoner infästningar för olika applikationer. Den finaste, svensktillverkade Premiumspiken med Kartroprofil för säker och vacker spikning av panel är en av stoltheterna. Men även annan spik i en mängd olika utföranden är del av vårt bassortiment. Självklart förser vi även marknaden med massor av klammer, dyckert och spikbleck. Infästning är ju vårt signum. Automatisering och manuellt hantverk Våra itryckare är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standardmoduler som sätts ihop efter behov. Itryckarna är tysta och snabba och fäster stora mängder spik, dyckert, klammer och spikbleck. Vi specialanpassar också tryckluftsdrivna handverktyg som monteras i produktionslinjer för en mängd olika applikationer. Våra vanliga handverktyg används också flitigt inom tillverkningsindustrin och de är minst sagt även populära hos hantverkaren ute på bygget. 11.

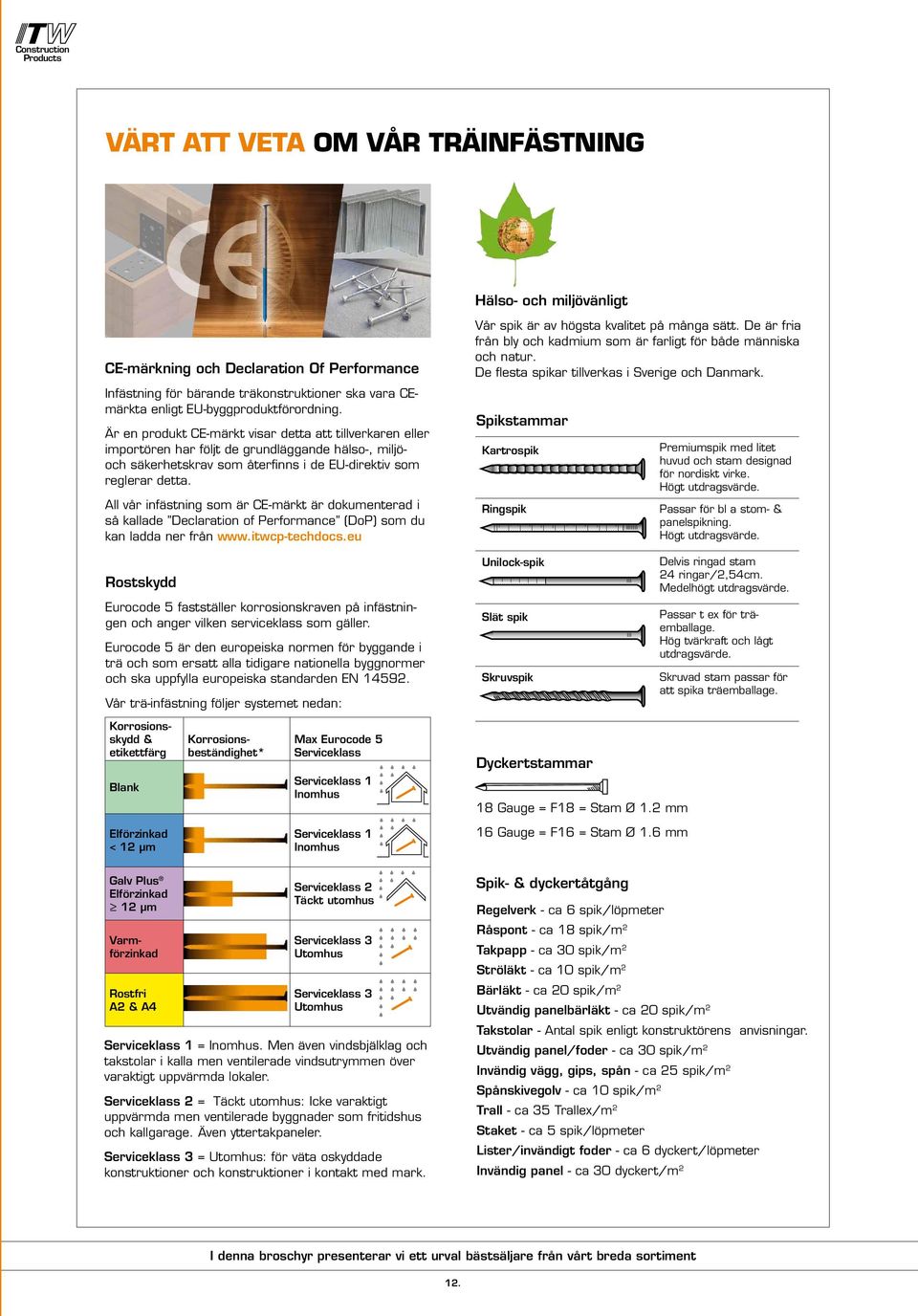

12 VÄRT ATT VETA OM VÅR TRÄINFÄSTNING Hälso- och miljövänligt CE-märkning och Declaration Of Performance Infästning för bärande träkonstruktioner ska vara CEmärkta enligt EU-byggproduktförordning. Är en produkt CE-märkt visar detta att tillverkaren eller importören har följt de grundläggande hälso-, miljöoch säkerhetskrav som återfinns i de EU-direktiv som reglerar detta. All vår infästning som är CE-märkt är dokumenterad i så kallade Declaration of Performance (DoP) som du kan ladda ner från Rostskydd Eurocode 5 fastställer korrosionskraven på infästningen och anger vilken serviceklass som gäller. Eurocode 5 är den europeiska normen för byggande i trä och som ersatt alla tidigare nationella byggnormer och ska uppfylla europeiska standarden EN Vår trä-infästning följer systemet nedan: Korrosionsskydd & etikettfärg Blank Elförzinkad < 12 μm Galv Plus Elförzinkad 12 μm Varmförzinkad Rostfri A2 & A4 Korrosionsbeständighet* Max Eurocode 5 Serviceklass Serviceklass 1 Inomhus Serviceklass 1 Inomhus Serviceklass 2 Täckt utomhus Serviceklass 3 Utomhus Serviceklass 3 Utomhus Serviceklass 1 = Inomhus. Men även vindsbjälklag och takstolar i kalla men ventilerade vindsutrymmen över varaktigt uppvärmda lokaler. Serviceklass 2 = Täckt utomhus: Icke varaktigt uppvärmda men ventilerade byggnader som fritidshus och kallgarage. Även yttertakpaneler. Serviceklass 3 = Utomhus: för väta oskyddade konstruktioner och konstruktioner i kontakt med mark. Vår spik är av högsta kvalitet på många sätt. De är fria från bly och kadmium som är farligt för både människa och natur. De flesta spikar tillverkas i Sverige och Danmark. Spikstammar Kartrospik Ringspik Unilock-spik Slät spik Skruvspik Dyckertstammar 18 Gauge = F18 = Stam Ø 1.2 mm 16 Gauge = F16 = Stam Ø 1.6 mm Spik- & dyckertåtgång Premiumspik med litet huvud och stam designad för nordiskt virke. Högt utdragsvärde. Passar för bl a stom- & panelspikning. Högt utdragsvärde. Delvis ringad stam 24 ringar/2,54cm. Medelhögt utdragsvärde. Passar t ex för träemballage. Hög tvärkraft och lågt utdragsvärde. Skruvad stam passar för att spika träemballage. Regelverk - ca 6 spik/löpmeter Råspont - ca 18 spik/m 2 Takpapp - ca 30 spik/m 2 Ströläkt - ca 10 spik/m 2 Bärläkt - ca 20 spik/m 2 Utvändig panelbärläkt - ca 20 spik/m 2 Takstolar - Antal spik enligt konstruktörens anvisningar. Utvändig panel/foder - ca 30 spik/m 2 Invändig vägg, gips, spån - ca 25 spik/m 2 Spånskivegolv - ca 10 spik/m 2 Trall - ca 35 Trallex/m 2 Staket - ca 5 spik/löpmeter Lister/invändigt foder - ca 6 dyckert/löpmeter Invändig panel - ca 30 dyckert/m 2 12.

13 VERKTYG FÖR 600 st IN-Plastbandad SPIK Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET CT550 Verktyg för IN-bandad mm lång spik på stor rulle. Magasinet är monterat verktikalt på verktygshuset vilket ger en smidig och flexibel spikplacering. Verktygsmodell Spiklängd Spikdiameter Magasintyp Luftåtgång vid 6 bar utan klammer CT mm 2,1-2,9 mm Vertikalt 5-8 bar 2,5 l 6,5 kg 13.

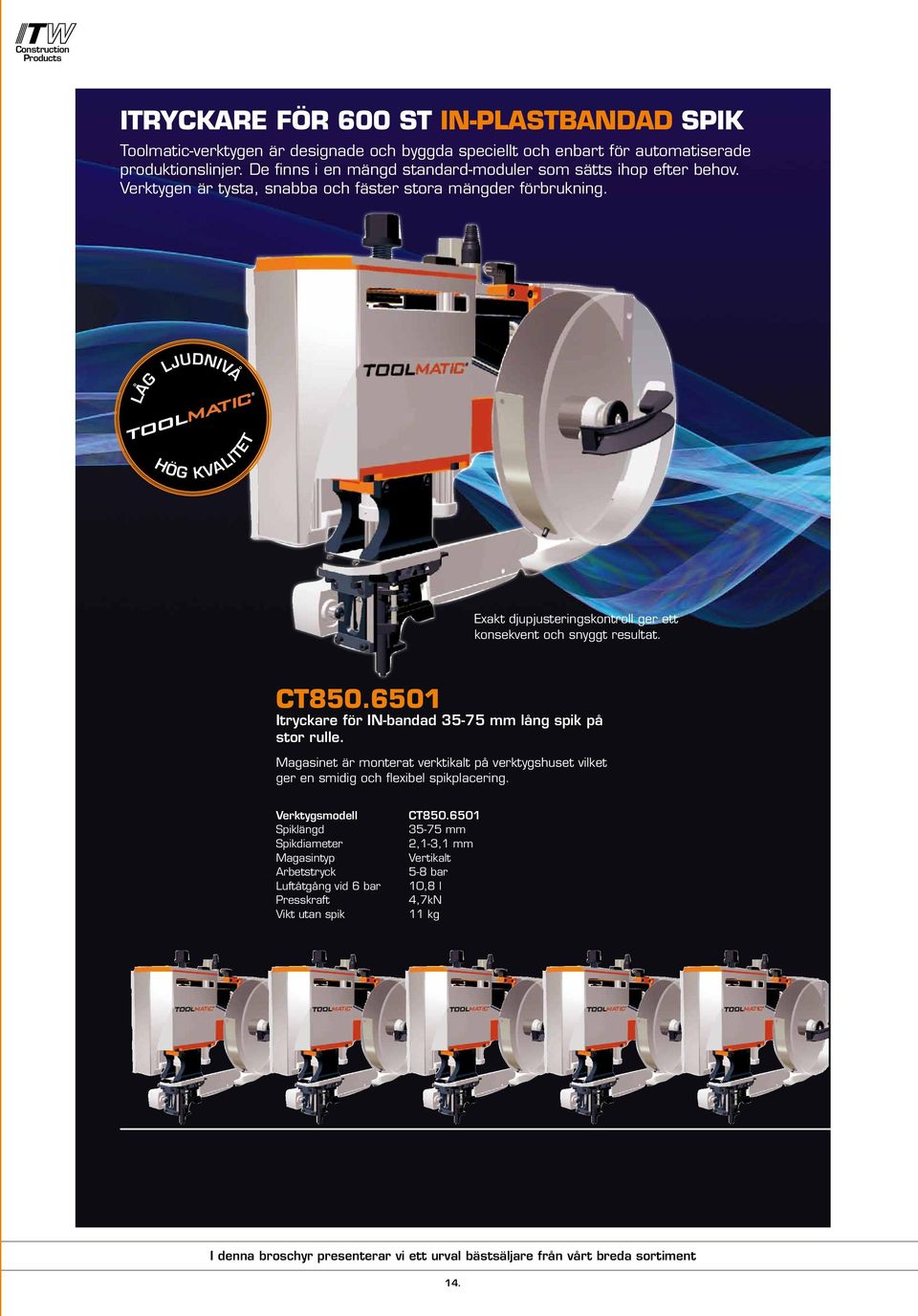

14 ITRYCKARE FÖR 600 st IN-Plastbandad SPIK Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. LÅG LJUDNIVÅ HÖG KVALITET Exakt djupjusteringskontroll ger ett konsekvent och snyggt resultat. CT Itryckare för IN-bandad mm lång spik på stor rulle. Magasinet är monterat verktikalt på verktygshuset vilket ger en smidig och flexibel spikplacering. Verktygsmodell Spiklängd Spikdiameter Magasintyp Luftåtgång vid 6 bar Presskraft utan spik CT mm 2,1-3,1 mm Vertikalt 5-8 bar 10,8 l 4,7kN 11 kg 14.

15 600 st SPIK / IN-Plastband / helrunt huvud Spikning av utvändig panel, råspont, ströläkt, bärläkt, spånskivegolv och glespanel 600 spik/rulle Längd mm Ø 2,1-2,8 mm DOP/Declaration Of Performance. Ladda ner här: DOP 202: Kartro DOP 200: Ring DOP 201: Gips Miljö Yta Ø mm Längd mm Stam Huvud Spets Antal Referens Best.nr Rostfri A2 Utomhus Rostfri A2 2,1 30 Ring Kullrigt Diamant IN03021RRKH Varmförzinkad minst 55 μm Utomhus Varmförzinkad 2,1 45 Ring Flat Diamant IN04521VR6Y Utomhus Varmförzinkad 2,8 45 Kartro Flat Diamant IN04528KV Utomhus Varmförzinkad 2,8 50 Kartro Flat Diamant IN05028KV Utomhus Varmförzinkad 2,8 60 Kartro Flat Diamant IN06028KV Utomhus Varmförzinkad 2,8 65 Kartro Flat Diamant IN06528KV Utomhus Varmförzinkad 2,8 75 Kartro Flat Diamant IN07528KV Elförzinkad Inomhus Elförzinkad 2,5 35 Gips Flat Diamant IN03525GIPS6Y Inomhus Elförzinkad 2,5 50 Gips Flat Diamant IN05025GIPS Blank Inomhus Blank 2,8 60 Kartro Flat Diamant IN06028K Den finaste, svensktillverkade Premiumspiken med Kartroprofil anpassad för svenskt virke och med litet huvud för vacker spikning av utvändig panel är en av våra stoltheter. Premiumspiken med Kartroprofil finns även på mindre rulle och som 21 rakbandad. Se sid 17 och 18. Automatiserade verktyg för produktionslinjer på sid

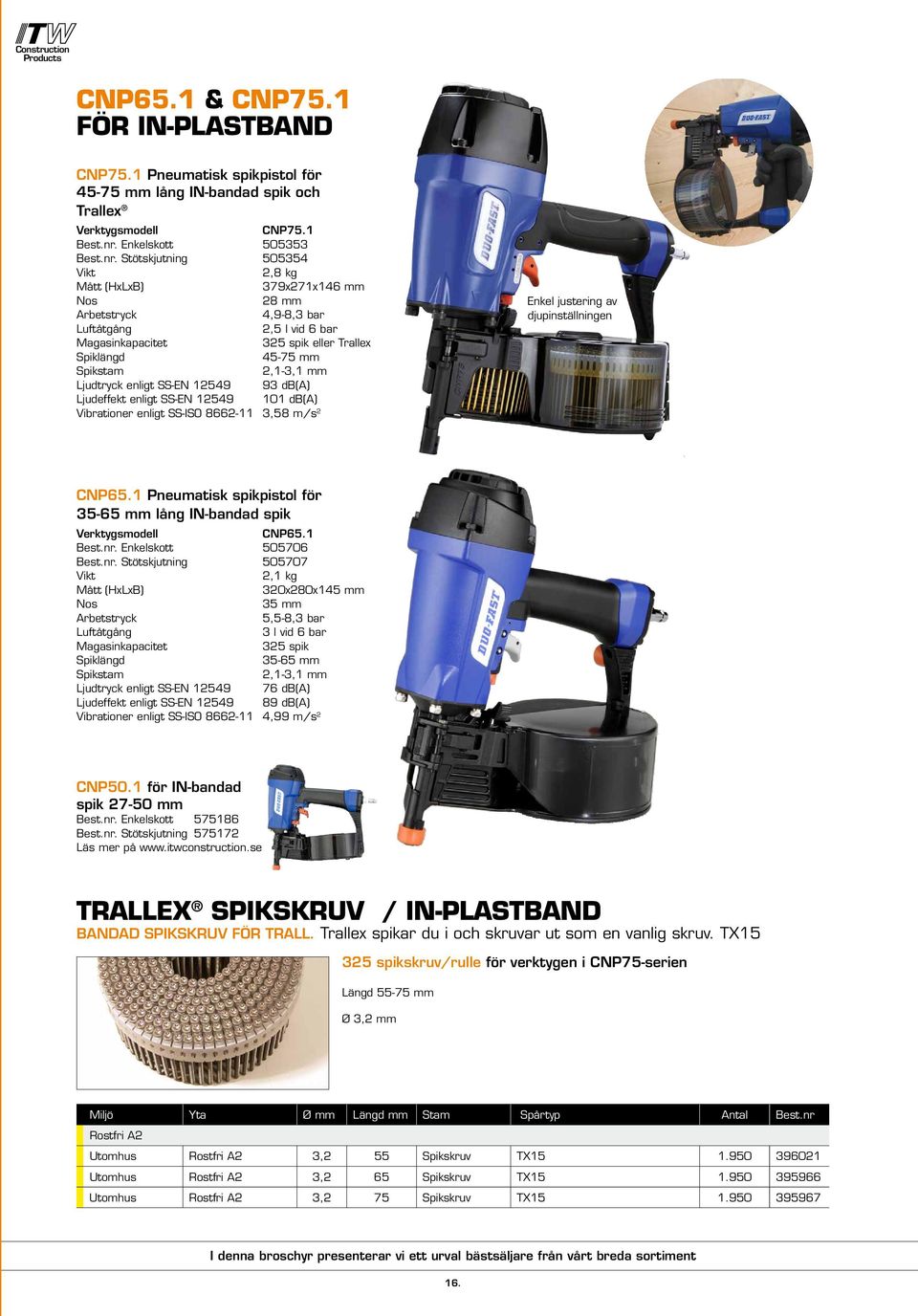

16 CNP65.1 & CNP75.1 för IN-PLASTband CNP75.1 Pneumatisk spikpistol för mm lång IN-bandad spik och Trallex Verktygsmodell CNP75.1 Best.nr. Enkelskott Best.nr. Stötskjutning ,8 kg Mått (HxLxB) 379x271x146 mm Nos 28 mm 4,9-8,3 bar Luftåtgång 2,5 l vid 6 bar Magasinkapacitet 325 spik eller Trallex Spiklängd mm Spikstam 2,1-3,1 mm Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,58 m/s 2 Enkel justering av djupinställningen CNP65.1 Pneumatisk spikpistol för mm lång IN-bandad spik Verktygsmodell CNP65.1 Best.nr. Enkelskott Best.nr. Stötskjutning ,1 kg Mått (HxLxB) 320x280x145 mm Nos 35 mm 5,5-8,3 bar Luftåtgång 3 l vid 6 bar Magasinkapacitet 325 spik Spiklängd mm Spikstam 2,1-3,1 mm Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,99 m/s 2 CNP50.1 för IN-bandad spik mm Best.nr. Enkelskott Best.nr. Stötskjutning Läs mer på TRALLEX spikskruv / IN-Plastband Bandad spikskruv för trall. Trallex spikar du i och skruvar ut som en vanlig skruv. TX spikskruv/rulle för verktygen i CNP75-serien Längd mm Ø 3,2 mm Miljö Yta Ø mm Längd mm Stam Spårtyp Antal Best.nr Rostfri A2 Utomhus Rostfri A2 3,2 55 Spikskruv TX Utomhus Rostfri A2 3,2 65 Spikskruv TX Utomhus Rostfri A2 3,2 75 Spikskruv TX

17 325 st SPIK / IN-Plastband / helrunt huvud Spikning av utvändig panel, råspont, ströläkt, bärläkt, spånskivegolv och glespanel 325 spik/rulle för verktygen CNP75.1, CNP65.1 och CNP50.1 Längd mm Ø 2,1-3,1 mm DOP/Declaration Of Performance. Ladda ner här: DOP 202: Kartro DOP 200: Ring/Slät/Skruv DOP 201: Gips Spik med tvärhuggen spets omfattas ej av den harmoniserade standarden och är därför ej CE-märkt Miljö Yta Ø mm Längd mm Stam Huvud Spets Antal Referens Best.nr Rostfri A4 syrafast Utomhus Rostfri A4 2,8 50 Kartro Kullrigt Tvärhuggen IN05028KSFKHTHZ Utomhus Rostfri A4 2,8 65 Kartro Kullrigt Tvärhuggen IN06528KSFKHTHZ Utomhus Rostfri A4 2,5 75 Ring Kullrigt Tvärhuggen IN07525RSFKHTH Utomhus Rostfri A4 2,8 75 Kartro Kullrigt Tvärhuggen IN07528KSFKHTHZ Rostfri A2 Utomhus Rostfri A2 2,1 40 Ring Kullrigt Diamant IN04021RRKHN Utomhus Rostfri A2 2,5 45 Ring Flat Diamant IN04525RRSPECN Varmförzinkad minst 55 μm Utomhus Varmförzinkad 2,1 35 Ring Flat Diamant IN03521VRN Utomhus Varmförzinkad 2,1 40 Ring Flat Diamant IN04021VRN Utomhus Varmförzinkad 2,1 45 Ring Flat Diamant IN04521VRN Utomhus Varmförzinkad 2,5 45 Kartro Flat Diamant IN04525KVN Utomhus Varmförzinkad 2,8 45 Kartro Flat Diamant IN04528KVN Utomhus Varmförzinkad 2,8 50 Kartro Flat Diamant IN05028KVN Utomhus Varmförzinkad 2,8 50 Kartro Kullrigt Tvärhuggen IN05028KVTHN Utomhus Varmförzinkad 2,8 60 Kartro Flat Diamant IN06028KVN Utomhus Varmförzinkad 2,8 65 Kartro Flat Diamant IN06528KVN Utomhus Varmförzinkad 2,8 65 Kartro Flat Tvärhuggen IN06528KVTHN Utomhus Varmförzinkad 2,8 70 Kartro Flat Diamant IN07028KVN Utomhus Varmförzinkad 2,8 75 Kartro Flat Diamant IN07528KVN Utomhus Varmförzinkad 2,8 75 Kartro Flat Tvärhuggen IN07528KVTHN Elförzinkad 12 μm zink Täckt utomhus Elförzinkad 12 μm 3,1 35 Kartro Flat Diamant IN03531KNK Elförzinkad Inomhus Elförzinkad 2,1 27 Ring Flat Diamant IN02721RNKN Inomhus Elförzinkad 2,1 32 Ring Flat Diamant IN03221RNKN Inomhus Elförzinkad 2,1 35 Ring Flat Diamant Inomhus Elförzinkad 2,5 35 Gips Flat Diamant Inomhus Elförzinkad 2,1 40 Ring Flat Diamant IN04021RNKN Inomhus Elförzinkad 2,5 45 Gips Flat Diamant Blank Inomhus Blank 2,1 40 Ring Flat Diamant Inomhus Blank 2,1 45 Slät Flat Diamant Inomhus Blank 2,1 50 Slät Flat Diamant Inomhus Blank 2,1 50 Ring Flat Diamant Inomhus Blank 2,5 50 Skruv Flat Diamant IN05025SN Inomhus Blank 2,8 50 Kartro Flat Diamant IN05028KN Inomhus Blank 2,5 60 Skruv Flat Diamant IN06025SN Inomhus Blank 2,5 65 Skruv Flat Diamant IN06525SN Inomhus Blank 2,5 75 Ring Flat Diamant Inomhus Blank 2,8 75 Kartro Flat Diamant IN07528KN

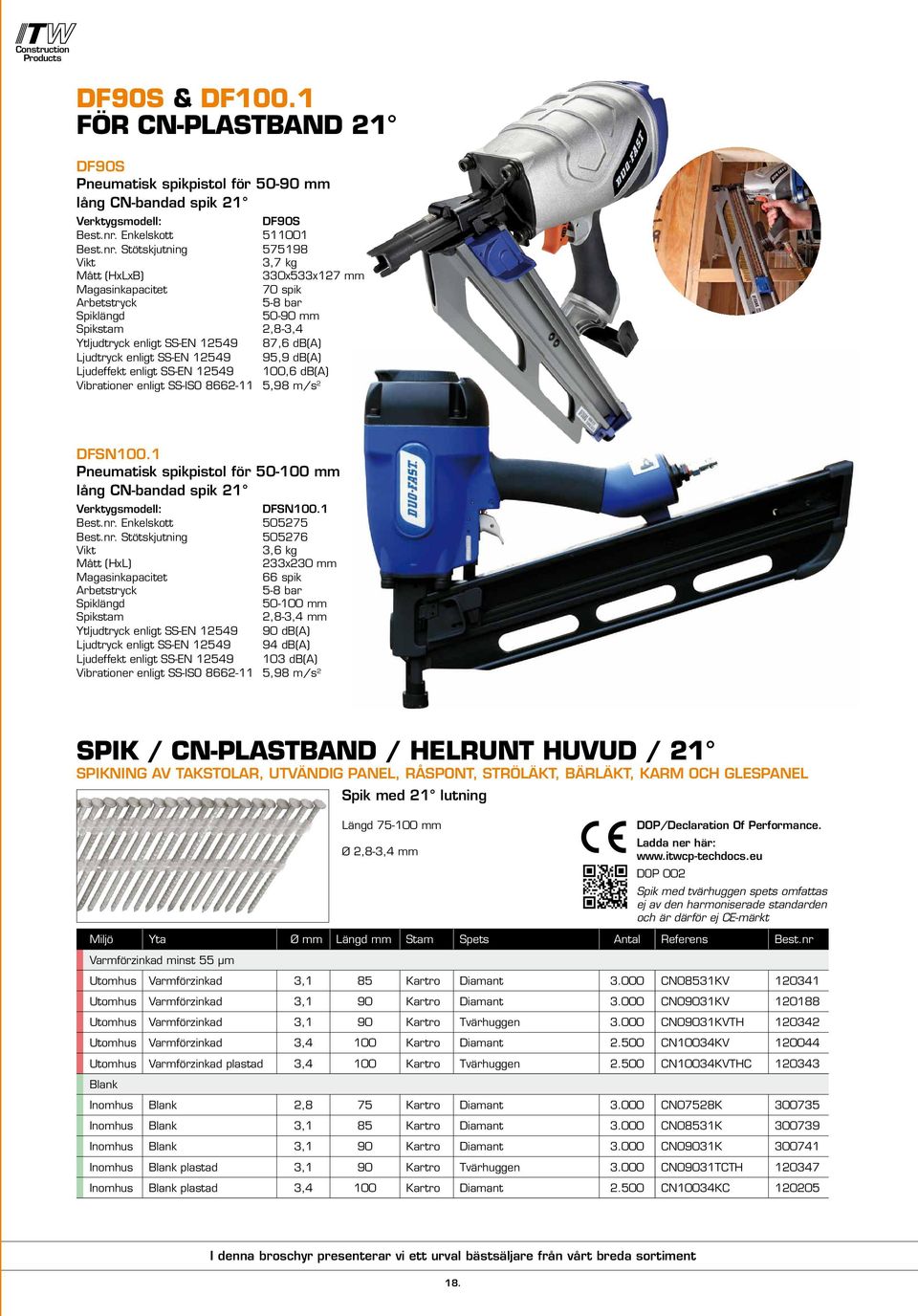

18 DF90S & DF100.1 för CN-PLASTband 21 DF90S Pneumatisk spikpistol för mm lång CN-bandad spik 21 Verktygsmodell: DF90S Best.nr. Enkelskott Best.nr. Stötskjutning ,7 kg Mått (HxLxB) 330x533x127 mm Magasinkapacitet 70 spik 5-8 bar Spiklängd mm Spikstam 2,8-3,4 Ytljudtryck enligt SS-EN ,6 db(a) Ljudtryck enligt SS-EN ,9 db(a) Ljudeffekt enligt SS-EN ,6 db(a) Vibrationer enligt SS-ISO ,98 m/s 2 DFSN100.1 Pneumatisk spikpistol för mm lång CN-bandad spik 21 Verktygsmodell: DFSN100.1 Best.nr. Enkelskott Best.nr. Stötskjutning ,6 kg Mått (HxL) 233x230 mm Magasinkapacitet 66 spik 5-8 bar Spiklängd mm Spikstam 2,8-3,4 mm Ytljudtryck enligt SS-EN db(a) Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,98 m/s 2 SPIK / CN-Plastband / helrunt huvud / 21 Spikning av takstolar, utvändig panel, råspont, ströläkt, bärläkt, karm och glespanel Spik med 21 lutning Längd mm Ø 2,8-3,4 mm DOP/Declaration Of Performance. Ladda ner här: DOP 002 Spik med tvärhuggen spets omfattas ej av den harmoniserade standarden och är därför ej CE-märkt Miljö Yta Ø mm Längd mm Stam Spets Antal Referens Best.nr Varmförzinkad minst 55 μm Utomhus Varmförzinkad 3,1 85 Kartro Diamant CN08531KV Utomhus Varmförzinkad 3,1 90 Kartro Diamant CN09031KV Utomhus Varmförzinkad 3,1 90 Kartro Tvärhuggen CN09031KVTH Utomhus Varmförzinkad 3,4 100 Kartro Diamant CN10034KV Utomhus Varmförzinkad plastad 3,4 100 Kartro Tvärhuggen CN10034KVTHC Blank Inomhus Blank 2,8 75 Kartro Diamant CN07528K Inomhus Blank 3,1 85 Kartro Diamant CN08531K Inomhus Blank 3,1 90 Kartro Diamant CN09031K Inomhus Blank plastad 3,1 90 Kartro Tvärhuggen CN09031TCTH Inomhus Blank plastad 3,4 100 Kartro Diamant CN10034KC

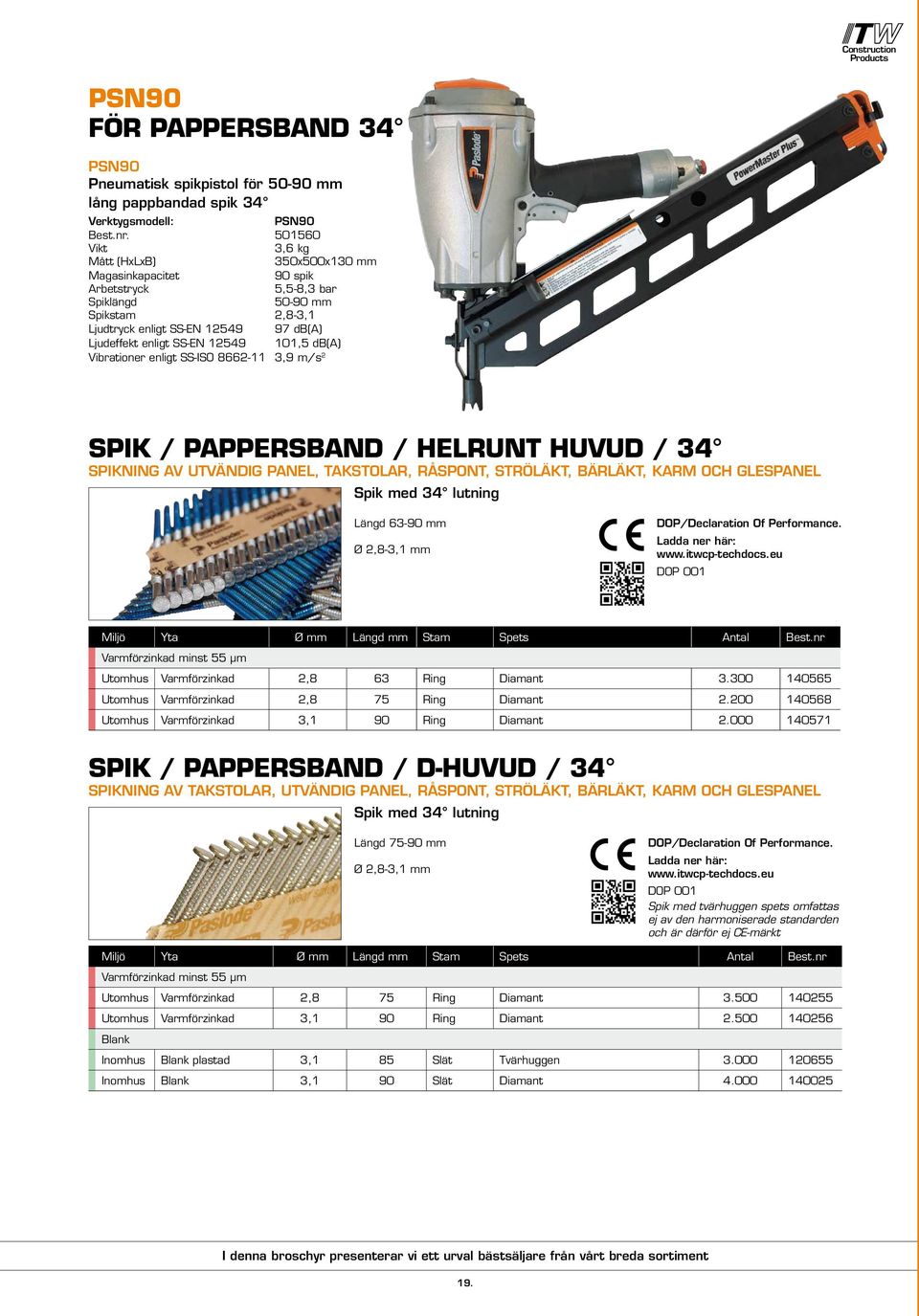

19 PSN90 för PAPPERSband 34 PSN90 Pneumatisk spikpistol för mm lång pappbandad spik 34 Verktygsmodell: PSN90 Best.nr ,6 kg Mått (HxLxB) 350x500x130 mm Magasinkapacitet 90 spik 5,5-8,3 bar Spiklängd mm Spikstam 2,8-3,1 Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN ,5 db(a) Vibrationer enligt SS-ISO ,9 m/s 2 SPIK / PAPPERSband / helrunt huvud / 34 Spikning av utvändig panel, takstolar, råspont, ströläkt, bärläkt, karm och glespanel Spik med 34 lutning Längd mm Ø 2,8-3,1 mm DOP/Declaration Of Performance. Ladda ner här: DOP 001 Miljö Yta Ø mm Längd mm Stam Spets Antal Best.nr Varmförzinkad minst 55 μm Utomhus Varmförzinkad 2,8 63 Ring Diamant Utomhus Varmförzinkad 2,8 75 Ring Diamant Utomhus Varmförzinkad 3,1 90 Ring Diamant SPIK / PAPPERSband / D-huvud / 34 Spikning av takstolar, utvändig panel, råspont, ströläkt, bärläkt, karm och glespanel Spik med 34 lutning Längd mm Ø 2,8-3,1 mm DOP/Declaration Of Performance. Ladda ner här: DOP 001 Spik med tvärhuggen spets omfattas ej av den harmoniserade standarden och är därför ej CE-märkt Miljö Yta Ø mm Längd mm Stam Spets Antal Best.nr Varmförzinkad minst 55 μm Utomhus Varmförzinkad 2,8 75 Ring Diamant Utomhus Varmförzinkad 3,1 90 Ring Diamant Blank Inomhus Blank plastad 3,1 85 Slät Tvärhuggen Inomhus Blank 3,1 90 Slät Diamant

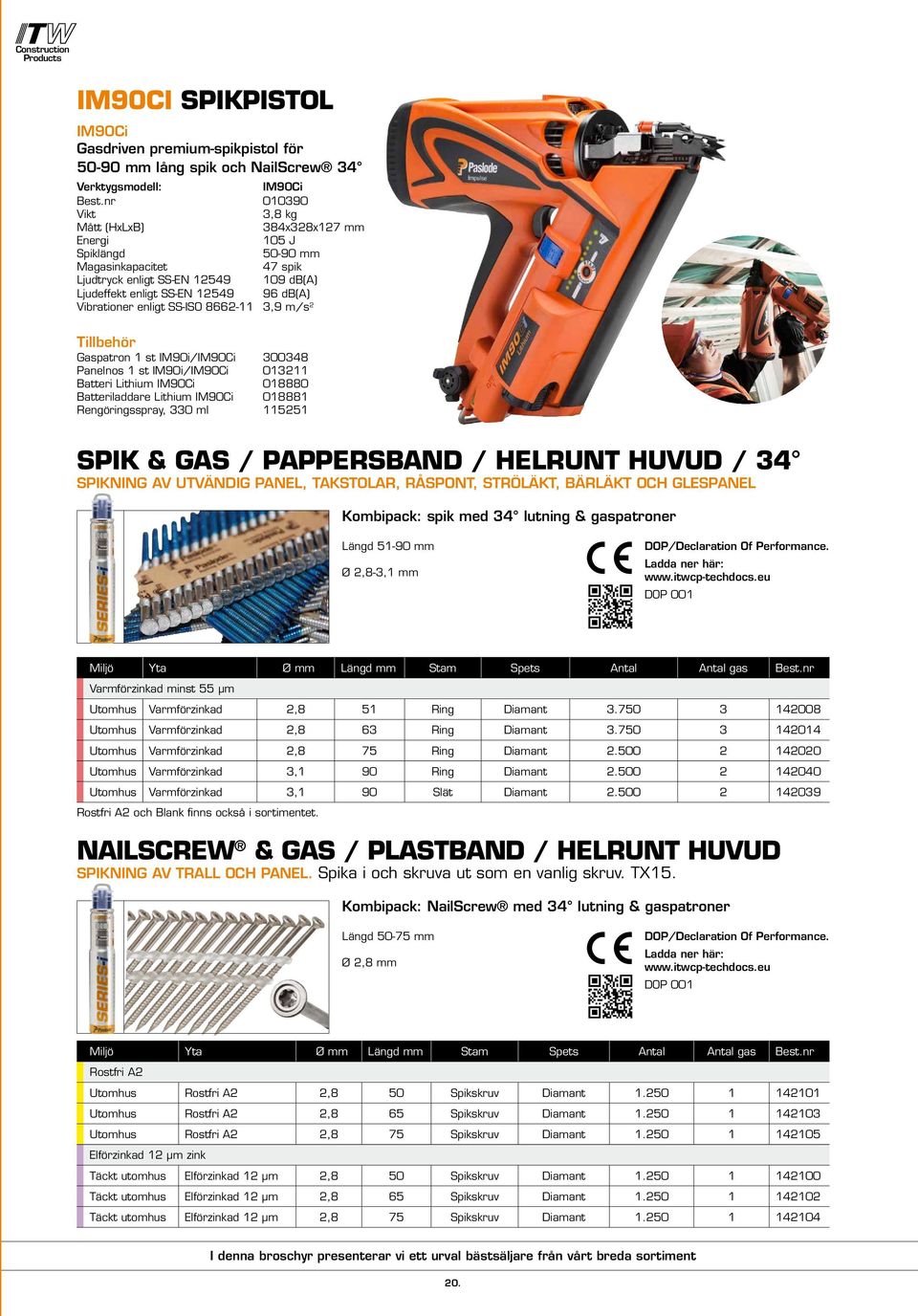

20 IM90Ci SPIKpistol IM90Ci Gasdriven premium-spikpistol för mm lång spik och NailScrew 34 Verktygsmodell: IM90Ci Best.nr ,8 kg Mått (HxLxB) 384x328x127 mm Energi 105 J Spiklängd mm Magasinkapacitet 47 spik Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,9 m/s 2 Tillbehör Gaspatron 1 st IM90i/IM90Ci Panelnos 1 st IM90i/IM90Ci Batteri Lithium IM90Ci Batteriladdare Lithium IM90Ci Rengöringsspray, 330 ml SPIK & GAS / PAPPERSband / helrunt huvud / 34 Spikning av utvändig panel, takstolar, råspont, ströläkt, bärläkt och glespanel Kombipack: spik med 34 lutning & gaspatroner Längd mm Ø 2,8-3,1 mm DOP/Declaration Of Performance. Ladda ner här: DOP 001 Miljö Yta Ø mm Längd mm Stam Spets Antal Antal gas Best.nr Varmförzinkad minst 55 μm Utomhus Varmförzinkad 2,8 51 Ring Diamant Utomhus Varmförzinkad 2,8 63 Ring Diamant Utomhus Varmförzinkad 2,8 75 Ring Diamant Utomhus Varmförzinkad 3,1 90 Ring Diamant Utomhus Varmförzinkad 3,1 90 Slät Diamant Rostfri A2 och Blank finns också i sortimentet. NAILSCREW & GAS / PLASTband / helrunt huvud Spikning av trall och panel. Spika i och skruva ut som en vanlig skruv. TX15. Kombipack: NailScrew med 34 lutning & gaspatroner Längd mm Ø 2,8 mm DOP/Declaration Of Performance. Ladda ner här: DOP 001 Miljö Yta Ø mm Längd mm Stam Spets Antal Antal gas Best.nr Rostfri A2 Utomhus Rostfri A2 2,8 50 Spikskruv Diamant Utomhus Rostfri A2 2,8 65 Spikskruv Diamant Utomhus Rostfri A2 2,8 75 Spikskruv Diamant Elförzinkad 12 μm zink Täckt utomhus Elförzinkad 12 μm 2,8 50 Spikskruv Diamant Täckt utomhus Elförzinkad 12 μm 2,8 65 Spikskruv Diamant Täckt utomhus Elförzinkad 12 μm 2,8 75 Spikskruv Diamant

21 IM45GN SPIKPISTOL IM45 GN gasdriven spikpistol Verktygsmodell IM45 GN Best.nr ,87 kg Mått (HxLxB) 335x296x135 mm Energi 30 J Magasinskapacitet 125 spik (en rulle) Gaspatronens kapacitet: ca 1000 spikar vid +5 C Batteri NICD6V ca spikar/laddning Spiklängd mm Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN <130 db(a) Vibrationer enligt SS-ISO m/s 2 Tillbehör Batteri till IM45 GN och IM45 CW Batteriladdare för batteri till IM45 GN och IM45 CW SPIK MED ELLER UTAN GAS / GN-PLASTband / 0 Spik för emballage, transportskydd, tunnplåt och kompositskivor Spik med gaspatron Längd mm Ø 2,5-2,8 mm DOP/Declaration Of Performance. Ladda ner här: DOP 200 Miljö Yta Ø mm Längd mm Huvud Ø mm Stam Antal Antal gas Best.nr Rostfri A2 för tunnplåt m.m. 35 mm lång spik passar för att fästa kompositplattor m.m. Utomhus Rostfri A2 2,8 25 7,1 Ring Utomhus Rostfri A2 2,8 32 7,1 Ring Utomhus Rostfri A2 2,8 35 7,1 Ring Varmförzinkad för tunnplåt m.m. Utomhus Varmförzinkad 2,8 25 7,1 Ring Elförzinkad för gips mot trä. Inomhus Elförzinkad 2, Ring NAILSCREW MED GAS / GN-Plastband / 0 För emballage, transportskydd etc. Spika i och skruvar ut som en vanlig skruv. TX15. NailScrew med gaspatron Längd mm Ø 2,8 mm Miljö Yta Ø mm Längd mm Huvud Ø mm Spårtyp Stam Antal Antal gas Best.nr Elförzinkad 12 μm zink Täckt utomhus Elförzinkad 12 μm 2, TX15 Spikskruv Täckt utomhus Elförzinkad 12 μm 2, TX15 Spikskruv

22 LCP45, LCP45.1 & LCP65 spikpistoler LCP45 Pneumatisk spikpistol Verktygsmodell: LCP45 Best.nr: Enkelskott Best.nr: Stötskjutning ,7 kg Mått (HxLxB) 282x275x159 mm 5,5-8,3 bar Magasin 150 spik (1 rulle) Spiklängd mm Ljudtryck enligt SS-EN ,6 db(a) Ljudeffekt enligt SS-EN ,6 db(a) Vibrationer enligt SS-ISO ,19 m/s 2 LCP45.1 Pneumatisk spikpistol Verktygsmodell LCP45.1 Best.nr: Enkelskott Best.nr: Stötskjutning ,1 kg Mått (HxLxB) 293x312x151 mm 5,5-8,3 bar Magasin 150 spik (1 rulle) Spiklängd mm Ljudtryck enligt SS-EN ,7 db(a) Ljudeffekt enligt SS-EN ,7dB(A) Vibrationer enligt SS-ISO ,43 m/s 2 LCP65 Pneumatisk spikpistol Verktygsmodell: LCP65 Best.nr: Enkelskott Best.nr: Stötskjutning ,4 kg Mått (HxLxB) 330x312x151 mm 5,5-8,3 bar Magasinkapacitet 150 spik (1 rulle) Spiklängd mm Ljudnivåer enligt SS-EN ,6 db(a) Ljudeffekt enligt SS-EN ,6 db(a) Vibrationer enligt SS-ISO ,11 m/s 2 22.

23 SPIK / GN-PLASTband / 0 Spik för emballage, transportskydd, tunnplåt och kompositskivor Spik med 0 lutning Längd mm Ø 2,5-2,8 mm Miljö Yta Ø mm Längd mm Huvud Ø mm Stam Antal Best.nr Rostfri A2 för tunnplåt m.m. 35 mm lång spik passar för att fästa kompositplattor m.m. Utomhus Rostfri A2 2,8 25 7,1 Ring Utomhus Rostfri A2 2,8 32 7,1 Ring Varmförzinkad för tunnplåt m.m. Utomhus Varmförzinkad 2,8 25 7,1 Ring Elförzinkad för gips mot trä. Inomhus Elförzinkad 2, Ring Inomhus Elförzinkad 2, Ring Inomhus Elförzinkad 2, Ring SPÅNSKIVE- & GipsSKRUV / GN-PLASTband / 0 Spånskivespik för emballage, transportskydd m.m. Gipsskruv för gips mot trä. Spånskive- & gipsskruv 0 lutning Längd mm Ø 3,9-4,2 mm Miljö Yta Ø mm Längd mm Huvud Ø mm Stam Spårtyp Antal Best.nr Spånskiveskruv för emballage, transportskydd m.m. Inomhus Elförzinkad 4, Skruv PH Inomhus Elförzinkad 4, Skruv PH Inomhus Elförzinkad 4, Skruv PH Gipsskruv för gips mot trä Inomhus Elförzinkad 3, Skruv PH Inomhus Elförzinkad 3, Skruv PH Inomhus Elförzinkad 3, Skruv PH NAILSCREW / GN-Plastband / 0 För emballage, transportskydd etc. Spika i och skruvar ut som en vanlig skruv. NailScrew Längd 30 mm Ø 2,8 mm Miljö Yta Ø mm Längd mm Huvud Ø mm Stam Spårtyp Antal Best.nr Elförzinkad 12 μm zink Täckt utomhus Elförzinkad 12 μm 2, Spikskruv TX

24 rnc65s/wii SPIKPISTOL RNC65S/WII Pneumatisk spikpistol Verktygsmodell: RNC 65 S/W ll Best.nr ,9 kg Mått (HxLxB) 295x274x95 mm 7-8 bar Luftförbrukning 1,42 l vid 6 bar Magasinkapacitet 200 spik Spiklängd mm Ytljudsnivå enligt SS-EN db(a) Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,52 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter nailscrew / PLASTband / SKRUVhuvud / 16 Används t ex för emballering. NailScrew 16 lutning Längd mm Ø 2,8 mm Miljö Yta Ø mm Längd mm Stam Spårtyp Antal Best.nr Elförzinkad Inomhus Blank 2,8 45 Spikskruv TX

25 lcp45r PAPP-SPIKPISTOL LCP45R Pneumatisk takpapp-spikpistol Verktygsmodell: LCP45R Best.nr: Enkelskott Best.nr: Stötskjutning ,7 kg Mått (HxLxB) 282x275x159 mm 5,5-8,3 bar Magasin 150 spik (1 rulle) Spiklängd mm Ljudtryck enligt SS-EN ,6 db(a) Ljudeffekt enligt SS-EN ,6 db(a) Vibrationer enligt SS-ISO ,19 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter PAPPSPIK / GN-PLASTband / 0 Spik för takpapp och utvändig gips Spik med 0 lutning. Passar även i Duo-Fast KD440 GN Längd mm Ø 2,3-2,5 mm Miljö Yta Ø mm Längd mm Huvud Ø mm Stam Antal Best.nr Varmförzinkad pappspik Utomhus Varmförzinkad 2, Slät Varmförzinkad för utvändig gips Utomhus Varmförzinkad 2, Slät Utomhus Varmförzinkad 2, Ring

26 rnc45r PAPP-SPIKPISTOL RNC45R Pneumatisk takpapp-spikpistol Verktygsmodell: RNC 45R Best.nr: Enkelskott Best.nr: Stötskjutning ,3 kg Mått (HxLxB) 275x295x115 mm 5-8 bar Magasinkapacitet 125 spik (1 rulle) Spiklängd mm Ljudtryck enligt SS-EN ,9 db(a) Ljudeffekt enligt SS-EN ,9 db(a) Vibrationer enligt SS-ISO ,54 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter PAPPSPIK / STÅLTRÅDSBAND / 16 Spik för takpapp och utvändig gips Spik med 16 lutning Längd mm Ø 3,0 mm Miljö Yta Ø mm Längd mm Antal Best.nr Varmförzinkad Utomhus Varmförzinkad 3, Utomhus Varmförzinkad 3, Utomhus Varmförzinkad 3, Utomhus Varmförzinkad 3,

27 im45 CW PAPP-SPIKPISTOL IM45 CW Gasdriven takpapp-spikpistol Verktygsmodell: IM45 CW Best.nr ,9 kg Mått (HxLxB) 296x315x127 mm Magasinkapacitet 125 spik (en rulle) Gaspatronens kapacitet ca 1000 spikar vid 5 C till 25 C Batteri NICD6V ca spikar/ laddning Spiklängd mm Ljudtryck enligt SS-EN Ljudtryck 86 db(a) Ljudeffekt enligt SS-EN <130 db(a) Vibrationer enligt SS-ISO m/s 2 Tillbehör Batteri till IM45 GN och IM45 CW Batteriladdare för batteri till IM45 GN och IM45 CW PAPPSPIK och gas / STÅLTRÅDSBAND / 16 Spik för takpapp och utvändig gips Spik med 16 lutning Längd mm Ø 3,0 mm Miljö Yta Ø mm Längd mm Huvud Ø mm Stam Antal Antal gas Best.nr Varmförzinkad pappspik Utomhus Varmförzinkad 3, Ring Utomhus Varmförzinkad 3, Ring Utomhus Varmförzinkad 3,O Ring

28 PSN50NP PNEUMATISK ANKAR-SPIKpistol 34 PSN50NP Pneumatisk ankarspikpistol Verktygsmodell PSN50NP Best.nr ,88 kg Mått (HxLxB) 277x112x254 mm 5-8 bar Magasinkapacitet 20 spik Spiklängd mm Spikstam 1,5-2,1 mm Ytljudtryck enligt SS-EN db(a) Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,03 m/s 2 ANKARSPIK / PLASTband / 34 Spikning av byggbeslag Ankarspik med 34 lutning Längd mm Ø 4,0 mm DOP/Declaration Of Performance. Ladda ner här: DOP 001 ETA-09/0273 Miljö Yta Ø mm Längd mm Stam Antal Best.nr Galv-Plus 15 μm zink Täckt utomhus Galv-Plus 4,0 40 Ring Täckt utomhus Galv-Plus 4,0 50 Ring

29 PPN50CI GASDRIVEN ANKAR-SPIKpistol 34 PPN50Ci Gasdriven ankarspikpistol Verktygsmodell PPN50Ci Best.nr kg Mått (HxLxB) 384x328x127 mm Energi 95 J Spiklängd mm Magasinkapacitet 27 spik Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,2 m/s 2 Gaspatronkapacitet spik vid -5 C Batterikapacitet spik/laddning ANKARSPIK & GAS / PAPPERSband / 34 Spikning av byggbeslag och spikningsplåt Ankarspik med 34 lutning & gaspatroner Längd mm Ø 4,0 mm DOP/Declaration Of Performance. Ladda ner här: DOP 001 ETA-09/0273 Miljö Yta Ø mm Längd mm Stam Antal Antal gas Best.nr Galv-Plus 15 μm zink Täckt utomhus Galv-Plus 4,0 40 Ring Täckt utomhus Galv-Plus 4,0 50 Ring

30 CNP40M SPIKPISTOL CNP40M Pneumatisk spikpistol för mm lång SN-bandad spik Verktygsmodell CNP40M Best.nr. Enkelskott Best.nr. Stötskjutning Best.nr. Glasanhåll (NKS8239) 1,26 kg Mått (HxLxB) 285x248x111 mm 5-8,3 bar Luftåtgång 1,1 l vid 6,4 bar Magasinkapacitet 150 spik Spiklängd mm Spikstam 1,5-2,1 mm Ytljudtryck enligt SS-EN db(a) Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,2 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter En lätt och extra tyst spikpistol perfekt för clipsmontering av aluminiumklädda fönster SPIK / SN-PLASTband / helrunt huvud / 0 Perfekt för SPARKPLÅT, FÖNSTERCLIPS, invändig panel, listverk och skivor Spik 0 lutning Längd mm Ø 1,8-2,1 mm Miljö Yta Ø mm Längd mm Stam Huvud Spets Antal Best.nr Rostfri A2 Utomhus Rostfri A2 1,8 16 Skruvspik Kullrigt Ø 4,5 mm Diamant Utomhus Rostfri A2 2,1 19 Ring Kullrigt Ø 5 mm Diamant Utomhus Rostfri A2 plastad 1,8 25 Skruvspik Flat Ø 4,5 mm Diamant Utomhus Rostfri A2 1,8 25 Skruvspik Kullrigt Ø 4,5 mm Diamant Utomhus Rostfri A2 1,9 25 Skruvspik vit Flat Ø 4,5 mm Diamant Utomhus Rostfri A2 1,9 25 Skruvspik svart Flat Ø 4,5 mm Diamant Utomhus Rostfri A2 2,1 28 Ring Kullrigt Ø 5 mm Diamant Utomhus Rostfri A2 1,8 30 Skruvspik Kullrigt Ø 4,5 mm Diamant Utomhus Rostfri A2 1,8 32 Skruvspik Kullrigt Ø 4,5 mm Tvärhuggen Utomhus Rostfri A2 1,8 38 Skruvspik Kullrigt Ø 4,5 mm Diamant Utomhus Rostfri A2 1,9 38 Skruvspik Kullrigt Ø 4,5 mm Tvärhuggen Elförzinkad Inomhus Elförzinkad 1,9 32 Ring Flat Diamant

31 RNC50M.1 SPIKPISTOL OBS! För förbrukningen nedan kräver verktyget viss modifiering RNC50M.1 Pneumatisk skruvspikpistol Verktygsmodell RNC50M.1 Best.nr. Enkelskott Best.nr. Stötskjutning ,55 kg Mått (HxLxB) 302x260x108 mm 5-8,3 bar Luftåtgång 1,5 l vid 6 bar Magasinkapacitet Max 200 spik Spiklängd mm Ytljudtryck enligt SS-EN ,1 db(a) Ljudtryck enligt SS-EN ,1 db(a) Ljudeffekt enligt SS-EN ,6 db(a) Vibrationer enligt SS-ISO ,81 m/s 2 SKRUVSPIK / PLASTBAND / SKRUVHUVUD / 16 ANVÄNDS T EX TILL DEMONTERBARA PLASTCLIPS, FÖNSTERBLECK Spik 16 lutning Längd 28 mm Ø 2,8 mm Miljö Yta Ø mm Längd mm Stam Spårtyp Antal Best.nr Rostfri A2 för demonterbara plastclips och fönsterbleck Utomhus Rostfri A2 2,8 28 Spikskruv TX RNC50S/W SPIKPISTOL RNC50S/W Pneumatisk skruvspikpistol Verktygsmodell RNC50S/W Best.nr. Stötskjutning ,8 kg Mått (HxLxB) 301x234x130 mm 7-8 bar Luftåtgång 0,8 l vid 6 bar Magasinkapacitet Max 200 spik Spiklängd mm Ytljudtryck enligt SS-EN db(a) Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,6 m/s 2 SKRUVSPIK / PLASTBAND / SKRUVHUVUD / 16 ANVÄNDS T EX TILL EMBALLAGE Spik 16 lutning Längd 45 mm Ø 2,8 mm Miljö Yta Ø mm Längd mm Stam Spårtyp Antal Best.nr Blank för emballage Inomhus Blank 2,8 45 Spikskruv TX

32 AUTOMATISERAT VERKTYG I PRODUKTIONSLINJE FÖR RAK F16 & F18 DYCKERT Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET B210/B220 Verktyg för F16 & F18 dyckert mm Perfekt för automatiserad spikning av fönster- & dörrkarm och förpackningar Verktygsmodell B210/B220 Dyckertlängd mm Magasinkapacitet Beroende på dyckertlängd 5-8 bar Luftåtgång vid 6 bar B210: 0,4 l B220: 0,45 l utan spik B210: 1,8 kg B220: 4,3 kg 32.

33 AUTOMATISERAT VERKTYG I PRODUKTIONSLINJE FÖR RAK F16 & F18 DYCKERT Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET B310 Verktyg för F16 & F18 dyckert Perfekt för automatiserad spikning av fönster- & dörrkarm och möbler Verktygsmodell B310 Magasinkapacitet ca bar Luftåtgång vid 6 bar 0,85 l utan spik 3 kg 33.

34 FN Pneumatisk dyckertpistol FN Pneumatisk dyckertpistol för mm rak dyckert. Finns även med glasanhåll. Verktygsmodell FN Best.nr ,31 kg Mått (HxLxB) 270x255x65 mm Dyckertstam 1,6 mm 4,9 8,3 bar Dyckertlängd mm Ljudtryck enligt SS-EN ,7 db(a) Ljudeffekt enligt SS-EN ,1 db(a) Vibrationer enligt SS-ISO ,89 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter DYCKERT / RAK / F16 = 1,6 mm Dyckert för spikning av lister, glasmontering, invändigt foder och invändig panel Rak F16-dyckert Längd mm Ø 1,6 mm Miljö Yta Ø mm Längd mm Färg Antal/ask Lev.förpackning Referens Best.nr Rostfri A4 syrafast Utomhus Rostfri A4 1, ask F1630CSF Rostfri A2 Utomhus Rostfri A2 1, ask F1615CRF Utomhus Rostfri A2 1, ask Utomhus Rostfri A2 1, ask Utomhus Rostfri A2 1, ask Utomhus Rostfri A2 1, ask F1638CRF Utomhus Rostfri A2 1, ask Utomhus Rostfri A2 1, ask Elförzinkad Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1,6 40 vit ask LF40NKW Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Automatiserade dyckertverktyg för produktionslinjer på sid

35 IM65 F16 GASDRIVEN dyckertpistol IM65 F16 Gasdriven dyckertpistol för mm rak dyckert Verktygsmodell: IM65 F16 Lithium Best.nr ,10 kg Mått (HxLxB) 301x288x90 mm Energi 30 J Dyckertlängd mm Magasinkapacitet 100 dyckert Ljudtryck enligt SS-EN Ljudtryck 110 db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,5 m/s 2 Gaspatronkapacitet dyckert Batterikapacitet dyckert/laddning Tillbehör Gaspatron för IM50/IM65. 2 st Rengöringsspray 330 ml DYCKERT OCH GAS / rak / F16 = 1,6 mm Dyckert för spikning av lister, glasmontering, invändigt foder och invändig panel Rak F16-dyckert och gas Längd mm Ø 1,6 mm Miljö Yta Ø mm Längd mm Antal/ask Antal gas Best.nr Elförzinkad Inomhus Elförzinkad 1, Inomhus Elförzinkad 1, Inomhus Elförzinkad 1,

36 FN Pneumatisk dyckertpistol FN Pneumatisk dyckertpistol för mm rak dyckert Finns även med glasanhåll. Verktygsmodell: FN Best.nr. Enkelskott Best.nr. Stötskjutning ,31 kg Mått (HxLxB) 263x256x60 mm Magasinkapacitet 100 dyckert 4,9-8,3 bar Dyckertstam 1,2 mm Dyckertlängd mm Ljudtryck enligt SS-EN ,3 db(a) Ljudeffekt enligt SS-EN ,8 db(a) Vibrationer enligt SS-ISO ,60 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter DYCKERT / RAK / F18 = 1,2 mm Dyckert för spikning av lister, glasmontering, invändigt foder och invändig panel Rak F18-dyckert Längd mm Ø 1,2 mm Miljö Yta Ø mm Längd mm Färg Antal/ask Lev.förpackning Referens Best.nr Rostfri A4 Utomhus Rostfri A4 1, ask F1835CSF Rostfri A2 Utomhus Rostfri A2 1, ask Utomhus Rostfri A2 1, ask Utomhus Rostfri A2 1, ask Elförzinkad Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1,2 35 Vit ask F1835NKW Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1,2 40 Vit ask F1840NKW Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1, ask Inomhus Elförzinkad 1,2 50 Vit ask F1850NKW Automatiserade dyckertverktyg för produktionslinjer på sid

37 IM50 F18 GASDRIVEN dyckertpistol IM50 F18 Gasdriven dyckertpistol för mm rak dyckert Tillbehör Gaspatron för IM50/IM65. 2 st Rengöringsspray 330 ml DYCKERT OCH GAS / rak / F18 = 1,2 mm Dyckert för spikning av lister, glasmontering, invändigt foder och invändig panel Rak F18-dyckert och gas Längd mm Ø 1,2 mm Miljö Yta Ø mm Längd mm Antal/ask Antal gas Best.nr Rostfri A2 Utomhus Rostfri A2 1, Utomhus Rostfri A2 1, Elförzinkad Inomhus Elförzinkad 1, Inomhus Elförzinkad 1, Inomhus Elförzinkad 1, Inomhus Elförzinkad 1,

38 AUTOMATISERADE VERKTYG I PRODUKTIONSLINJE FÖR ALL VÅR KLAMMER UPP T.o.m. 65 MM Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET S210 För all vår klammer upp t o m 65 mm för automatiserad spikning av vindskydd, emballage och möbler Verktygsmodell S210 Magasinkapacitet ca 560 klammer 5-8 bar Luftåtgång vid 6 bar 0,4 l utan klammer 1,8 kg S220 För all vår klammer upp t o m 65 mm för automatiserad spikning av vindskydd, emballage och möbler Verktygsmodell S220 Magasinkapacitet ca 5000 klammer 5-8 bar Luftåtgång vid 6 bar 0,45 l utan klammer 4,3 kg 38.

39 AUTOMATISERADE VERKTYG I PRODUKTIONSLINJE FÖR ALL VÅR KLAMMER UPP T.o.m. 65 MM Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET S310 För all vår klammer upp t o m 65 mm S320 För all vår klammer upp t o m 65 mm för automatiserad spikning av emballage och möbler Verktygsmodell S310 Klammerlängd KG700-klammer Magasinkapacitet ca bar Luftåtgång vid 6 bar 0,85 l utan klammer ca 3 kg för automatiserad spikning av emballage och möbler Verktygsmodell S320 Klammerlängd KG700-klammer Magasinkapacitet ca 5000 klammer 5-8 bar Luftåtgång vid 6 bar 0,9 l utan klammer ca 3 kg 39.

40 AUTOMATISERADE VERKTYG I PRODUKTIONSLINJE FÖR ALL VÅR KLAMMER UPP T.o.m. 65 MM Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET S510 För all vår klammer upp t o m 65 mm för automatiserad spikning av emballage & möbler Verktygsmodell S510 Klammerlängd mm Magasinkapacitet ca 280 klammer 5-8 bar Luftåtgång vid 6 bar 2,2 l utan klammer 6 kg S520 För all vår klammer upp t o m 65 mm för automatiserad spikning av emballage & möbler Verktygsmodell S520 Klammerlängd mm Magasinkapacitet ca 1650 klammer 5-8 bar Luftåtgång vid 6 bar 2,5 l utan klammer 9 kg 40.

41 AUTOMATISERADE VERKTYG I PRODUKTIONSLINJE FÖR ALL VÅR KLAMMER UPP T.o.m. 65 MM Toolmatic-verktygen är designade och byggda speciellt och enbart för automatiserade produktionslinjer. De finns i en mängd standard-moduler som sätts ihop efter behov. Verktygen är tysta, snabba och fäster stora mängder förbrukning. EXEMPEL-VERKTYG HÖG KVALITET S540 För all vår klammer upp t o m 65 mm för automatiserad spikning av PANEL, emballage och möbler Verktygsmodell S540 Klammerlängd mm Magasinkapacitet ca bar Luftåtgång vid 6 bar 2,5 l utan klammer 11 kg S640 För all vår klammer upp t o m 65 mm för automatiserad spikning av PANEL och EMBALLAGE Verktygsmodell S640 Klammerlängd mm Magasinkapacitet ca bar Luftåtgång vid 6 bar 3,0 l utan klammer 14 kg 41.

42 sw1748 KLAMMERPISTOL SW1748 Pneumatisk klammerpistol för mm 17-klammer Verktygsmodell SW1748 Best.nr ,2 kg Nos 28 mm Luftförbrukning vid 6 bar 1,1 l 5-7 bar Mått (HxL) 244x331 mm Klammerrygg 26,1 mm Klammerlängd mm Magasinkapacitet 126 klammer Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN db(a) Vibrationer enligt SS-ISO ,1 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter klammer / 26,1 mm rygg / mm Klammern passar t ex för regelverk, emballage och möbelstommar Ryggbredd 26,1 mm Längd mm Tråddimension 1,6x1,3 mm Miljö Yta Längd mm Ryggbredd mm Antal/ask Lev.förpackning Best.nr Elförzinkad Inomhus Elförzinkad 16 26, ask Inomhus Elförzinkad 18 26, ask Inomhus Elförzinkad 25 26, ask Inomhus Elförzinkad 32 26, Inomhus Elförzinkad 38 26, ask

43 PN816 KLAMMERPISTOL PN816 Pneumatisk klammerpistol för 6-16 mm 80-klammer Verktygsmodell PN816 Best.nr ,89 kg Luftförbrukning vid 6 bar 0,31 l 547 bar Mått (HxL) 144x232 mm Klammerrygg 12,9 mm Klammerlängd 6-16 mm Magasinkapacitet 150 klammer Ljudtryck enligt SS-EN db(a) Ljudeffekt enligt SS-EN ,9 db(a) Vibrationer enligt SS-ISO ,1 m/s 2 Tillbehör Smörjolja för pneumatiska verktyg 1 liter klammer / 12,9 mm rygg / 8-14 mm Klammern passar t ex för MÖBELTAPETSERING, LISTER OCH FODER Ryggbredd 12,9 mm Längd 8-14 mm Tråddimension 0,9x0,7 mm Miljö Yta Längd mm Ryggbredd mm Antal/ask Lev.förpackning Best.nr Rostfri A2 Utomhus Rostfri A2 8 12, Utomhus Rostfri A , Aluminium Utomhus Aluminium 10 12, Elförzinkad Inomhus Elförzinkad 6 12, Inomhus Elförzinkad 8 12, Inomhus Elförzinkad 10 12, Inomhus Elförzinkad 12 12, Inomhus Elförzinkad 14 12, Automatiserade 80-klammerverktyg för produktionslinjer på sid

44 S200 S16 KLAMMERPISTOL S200 S16 Pneumatisk klammerpistol för mm S16-klammer Verktygsmodell: S200 S16 Best.nr ,2 kg Luftförbrukning vid 6 bar 1,1 l Max 8,3 bar Mått (HxL) 285x355 mm Klammerrygg 12,8 mm Klammerlängd mm Magasinkapacitet 150 klammer Ljudeffekt enligt SS-EN db(a) Tillbehör Smörjolja för pneumatiska verktyg 1 liter S16-klammer / 12,8 mm rygg / mm FÖR TRÄEMBALLAGE, BRANDGIPS, GIPS OCH SPÅN Ryggbredd 12,8 mm Längd mm Tråddimension 1,65x1,35 mm Miljö Yta Längd mm Ryggbredd mm Antal/ask Best.nr Rostfri A4 Utomhus Rostfri A , Utomhus Rostfri A , Elförzinkad Inomhus Elförzinkad 25 12, Inomhus Elförzinkad 32 12, Inomhus Elförzinkad 41 12, Inomhus Elförzinkad 50 12,

45 dws KLAMMERPISTOL DWS Pneumatisk klammerpistol för mm 65/KL9000-klammer Verktygsmodell: DWS Best.nr kg Luftförbrukning vid 6 bar 0,36 l 4-7 bar Mått (HxL) 182x228 mm Klammerrygg 12,5 mm Klammerlängd mm Magasinkapacitet 110 klammer Ljudtryck enligt SS-EN ,7 db(a) Ljudeffekt enligt SS-EN ,2 db(a) Tillbehör Smörjolja för pneumatiska verktyg 1 liter KL9000-klammer / 12,5 mm rygg / mm FÖR TUNNA SKIVOR, WELLPAPP, TAKPAPP OCH FOLIER Ryggbredd 12,5 mm Längd mm Tråddimension 1,3x0,7 mm Miljö Yta Längd mm Ryggbredd mm Antal/ask Lev.förpackning Best.nr Elförzinkad Inomhus Elförzinkad 14 12, Inomhus Elförzinkad 16 12,

46 K5016 KLAMMERPISTOL För 6-16 mm 50-klammer Verktygsmodell K5016 Best.nr ,8 kg Nos 25 mm Luftförbrukning vid 6 bar 0,3 l 4-7 bar Mått (HxL) 157x218 mm Klammerrygg 12,4 mm Klammerlängd 6-16 mm Magasinkapacitet 150 klammer HT550C HAMMER TACKER För 6-8 mm 50-klammer Verktygsmodell HT550C Best.nr ,9 kg Mått (HxL) 83x287 mm Klammerrygg 12,4 mm Klammerlängd 6-8 mm Magasinkapacitet 84 klammer CS5000 KLAMMERVERTYG För 6-14 mm 50-klammer Verktygsmodell CS5000 Best.nr ,8 kg Mått (HxL) 170x187 mm Klammerrygg 12,4 mm Klammerlängd 6-14 mm Magasinkapacitet 84 klammer 50-klammer / 12,4 mm rygg / 6-14 mm för att fästa folier, lätta byggplattor, papp och lister Ryggbredd 12,4 mm Längd 6-14 mm Tråddimension 1,3x0,5 mm Miljö Yta Längd mm Ryggbredd mm Antal/ask Lev.förpackning Best.nr Elförzinkad Inomhus Elförzinkad 6 12, ask Inomhus Elförzinkad 8 12, ask Inomhus Elförzinkad 10 12, ask Inomhus Elförzinkad 14 12, ask Automatiserade 50-klammerverktyg för produktionslinjer på sid
