TIDSSPARARE FÖR DEN MODERNA HANTVERKAREN. Construction Products

Transkript

1 TIDSSPARARE FÖR DEN MODERNA HANTVERKAREN Construction Products

2 Construction Products Köp- & hyrställen Du hittar ITW Construction Products sortiment hos en mängd återförsäljare i hela landet. Aktuella köp- & hyrställen hittar du snabbt och smidigt på hemsidorna. Gå in på och klicka dig vidare. Kontakt Teknisk support Kundtjänst Din lokala representant När du ska fästa i trä och i karm: Ring När du ska fästa i stål & betong eller borra: Ring Tel Fax order@itwconstruction.se Aktuell kontaktinfo hittar du på Våra värdeord Kompetens Kvalitet Resurser Lösningar Vi är stolta över vår breda kompetens inom de flesta byggområden. Det är inte många infästningslösningar vi behöver lämna åt andra. För oss är det också viktigt att dela med oss av vår kompetens och att utbilda. Vi tror att erfarenhet och kunskap tar oss vidare. Det nordiska klimatet kräver hög kvalitet på byggnadsprodukter. Våra verktyg presterar utmärkt under byggnationen och infästningarna håller lång tid efter. De är tillverkade med hänsyn till våra skiftande temperaturer och gjorda för att hålla länge. Vi anser att kvalitet är pålitlighet. Vi har unika resurser att tillverka och agera lokalt. Med ett öppet sinne för nya idéer tillverkar människorna bakom våra varumärken innovationer och nya systemlösningar. Lösningar som ger snabba arbeten utan att backa på ergonomi eller kvalitet. Vi har resurserna att agera på vår kunskap. Vi erbjuder helhetslösningar för att hålla ihop hela huset. Från uppsättande av väggar i betonggrund, till snickerier i trä, till montering av fönster och dörrar, till att få taket på plats. Gas, luft, krut och ren mankraft är källorna för energin. Vi har kompetensen, kvaliteten och resurserna att komma med lösningarna. 2

3 Construction Products Köpställen, Teknisk dokumentation, Nyheter, Produktinfo, Sprängskisser och en mängd annat material hittar du på hemsidorna. Fäst i trä sid / / Verktyg & förbrukning Kompressorer Byggbeslag Fakta och applikationer Spikräknare Fäst i karm sid Gör så här Hylsor, skruv, verktyg och tillbehör i småpack Adjufix Smart Pack Adjufix Premium Pack Montage mot olika väggmaterial, tips & trix Fäst i stål & betong sid Verktyg & förbrukning Lätt infästning Tung infästning Fakta och applikationer Borra sid Hammarborr Universalborr, Glas/keramikborr Stålborr Träborr Form-, Gångjärns-, Flatborr Mejslar

4 Construction Products FULL ORIGINAL S E R VIC E FOS Full Original Service Verkstadsvarianter För utvalda verktyg erbjuder vi FOS som innebär Full Original Service på ditt verktyg som kommer att fungera bättre och hålla längre. Håll utkik efter symbolen i katalogen. Registrera ditt verktyg här: Full Original Service 0:-. Värde 3000:- Registrera ditt verktyg inom 4 veckor från köpdatum. Då ingår två fria Full Original Service inom två år från registrering. Fri frakt t.o.r. Värde 2x1500:- Full Original Service 1500:- En Full Original Service för verktyg som registreras mellan 5 veckor och 5 år från köpdatum kostar 1.500:-. Fri returfrakt. Detta är FOS = Full Original Service: Komplett rengöring av verktyget. Utbyte av slitagedelar. Bultpistol-översyn (gäller Spit P370 & Spit P390). Funktionskontroll. Max 3 arbetsdagar på verkstan exklusive frakttid tur & retur. 3 månaders garanti. Pristak på reparation under 2 år från registrering Hjälp vid eventuell stöldanmälan då verktygets serienummer finns registrerat Verktygsparksöversikt Alla verktyg har 1 års garanti på fabrikations- eller tillverkningsfel. Eventuell reparation, utöver vad som ingår i garantin, ingår ej i FOS. FOS 0:- Verktyget är registrerat senast 4 veckor från köpdatum. Fri frakt t.o.r. Reparation ingår ej i FOS. FOS 1500:- Verktyget är registrerat 5 veckor 5 år från köpdatum. Fri returfrakt. Reparation ingår ej i FOS. Service 1500:- Verktyget är max 5 år från köpdatum och ej registrerat. Gäller samma verktygsmodeller som ingår i FOS. Bifoga kvitto/faktura. Frakt och reparation ingår ej. Garanti 0:- Fabrikations-/tillverkningsfel inom 1 år från köpdatum. Fri frakt. Bifoga kvitto/faktura. Reparation Pris varierar beroende på reparationens art. Frakt ingår ej. Gå in på när det är dags att skicka verktyget till service eller reparation. Där laddar du hem verkstadsordern och följer steg för steg hur du går vidare. Har du frågor är du välkommen att kontakta våra servicetekniker på service@itwconstruction.se 4

5 Fäst i trä Spikpistoler Spik 6-22 Dyckertpistoler Dyckert Klammerpistoler Klammer Övrigt 33 Kompressorer Slang Byggbeslag Fakta & applikationer Spikräknare

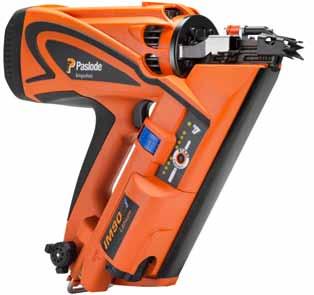

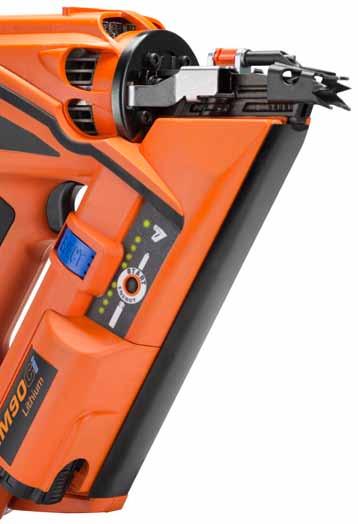

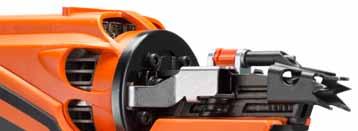

6 IM90Ci IM100Ci Start & Go med viloläge Lithium batteri Batteri- & gasmätare +45 C 15 C Spika trall med NailScrew Gasdriven premium-spikpistol ztakstolar z zråspont zströläkt zbärläkt Regelverk IM90Ci och IM100Ci är premiumspikpistoler för rakbandad spik med helrunt huvud och 34 lutning. Du kan också ladda med NailScrew, som du spikar i och skruvar ur, och som passar perfekt för att lägga trall och sätta panel. Verktygen är tillverkade för vårt tuffa klimat och klarar ner till 15 C och upp till +45 C. Bränsleteknologin ställer automatiskt in sig för aktuell temperatur och avger rätt mängd gas utan spill. För bästa ekonomi bör du låta gaspatronen sitta i verktyget tills gasen är slut men ta ut batteriet när du inte ska spika på en bra stund och vid transport. Du kan använda samma lithiumbatteri och batteriladdare till alla Paslode Lithium verktyg. Verktygsmodell: IM90Ci IM100Ci : Vikt: 3,8 kg 3,8 kg Mått (HxLxB): 384x328x127 mm 388x328x127 mm Energi: 105 J 105 J Spiklängd: mm mm Standardmagasin: 47 spik 47 spik Långt magasin: 85 spik 85 spik Ljudnivåer enligt SS-EN 12549: zutvändig panel ztrall zstaket zspånskivegolv Ljudtryck 109 db(a) Ljudeffekt 96 db(a) Ljudtryck 108 db(a) Ljudeffekt 95 db(a) Vibrationer enligt SS-ISO : 3,9 m/s 2 4,5 m/s 2 Gaspatronkapacitet: spik vid -5 C spik vid -5 C Batterikapacitet: spik/laddning spik/laddning FULL ORIGINAL S E R VIC E Verktyget levereras i praktisk väska med 1 batteri, batteriladdare, skyddsglasögon, insexnyckel, manual, säkerhetsinstruktioner, EC deklaration och sprängskiss. Start & Go För att spara på batteriet går verktyget ner i viloläge när det inte används. Tryck på Start för att börja spika igen. Gas- & batterimätare Den tydliga mätaren av batteri- och gasnivå ger dig snabbt kontroll. Verktyget varnar när det finns kraft för ca 300 skott kvar. Snabb laddning. Lithium batteri Ger upp till 7500 skott per full laddning (1 timme) och 200 skott efter endast 2 min. Smart gasteknik Verktyget är tillverkat för vårt tuffa klimat och klarar ner till -15 C. Fri Full Original Service - värde 3000:- Om du registerar ditt nya verktyg på senast 4 veckor efter köp får du två fria service, värde 2 x 1500:-. 6

7 NailScrew 34 spik helrunt huvud + gas Kombipack: NailScrew & gas Passar IM90Ci/IM100Ci/IM90i/IM100i. En bits följer med i kombipacken. Spikmått Ø x L Antal/ask UTOMHUS Rostfri A2 NailScrew TX 15 + GAS 2,8 x 50 mm spik + 1 gas ,8 x 65 mm spik + 1 gas ,8 x 75 mm spik + 1 gas Inomhus Elförzinkad 12μm NailScrew TX 15 + gas 2,8 x 50 mm spik + 1 gas ,8 x 65 mm spik + 1 gas ,8 x 75 mm spik + 1 gas NailScrew passar perfekt för att lägga trall och sätta panel. NailScrew fungerar bäst i vanligt obehandlat virke samt tryckimpregnerat virke. Spikskruven ska inte användas i lärk- eller cederträ. Vissa typer av tryckimpregnering kan påverka korrosionsegenskaperna hos NailScrew liksom andra produkter av A2 stål. NailScrew. Spika i och skruva ur snabbt och smidigt. NailScrew är tillverkad i Danmark. 34 Bits TX 15 på köpet Kombipack: spik med helrunt huvud & gas Passar IM90Ci/IM100Ci/IM90i/IM100i Spikmått Ø x L Antal/ask UTOMHUS Rostfri A2 Ringspik + gas 2,8 x 70 mm spik + 1 gas * 3,1 x 80 mm spik + 1 gas * UTOMHUS Varmförzinkad Ringspik + gas 2,8 x 51 mm spik + 3 gas ,8 x 63 mm spik + 3 gas A) 2,8 x 75 mm spik + 2 gas A) 3,1 x 90 mm spik + 2 gas A) UTOMHUS VARMFÖRZINKAD SPIK + gas 3,1 x 90 mm slät spik + 2 gas ,1 x 98 mm unilock spik + 2 gas INOMHUS Blank Ringspik + gas 2,8 x 51 mm spik + 3 gas * 2,8 x 63 mm spik + 3 gas * 2,8 x 75 mm spik + 2 gas * 3,1 x 90 mm spik + 2 gas * * Beställningsvara A) Spiken är tillverkad i Danmark. 34 Tillbehör Benämning Gaspatron för IM90i/IM90Ci/IM100i/IM100Ci 1/ask Panelnos Standard nosbygel Rengöringsset Rengöringsspray 330 ml Långt magasin som tar 85 spik för IM90Ci/IM100Ci Paslode Lithium laddare Paslode Lithium batteri Anslutningssladd för laddare 12 V Stand-Up förlängningsarm Skyddsglasögon Verktygsväska för Ci modell Med panelnosen undviker du märken i träet. Batteriet passar till alla Paslode Lithium verktyg. Anslutningssladd för laddare 12V. 7

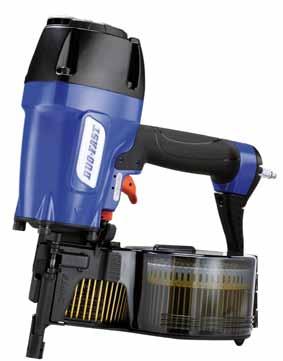

8 CNP75.1 CNP65.1 Med CNP75.1 kan du spika både spik och Trallex Pneumatisk 0 spikpistol zråspont zströläkt zbärläkt ztrall zstaket zutvändig panelbärläkt zutvändig panel/foder zspånskivegolv zglespanel zträemballage Snabb precisionsspikning av paneler, råspont, regelverk och skivor. Välj mellan enkelskott eller stötskjutning. Det gummiklädda handtaget minskar vibrationer. Registrera ditt nya verktyg senast 4 veckor efter köp så ingår två fria FOS, Full Original Service, inom två år. Värde 2x1500:-. FULL ORIGINAL S E R VIC E Enkel djupjustering Noggrann justering av djupinställning med ratten ger finfint resultat. Skön att använda länge Verktyg med bra balans och ergonomi Fri Full Original Service - värde 3000:- Om du registerar ditt nya verktyg på senast 4 veckor efter köp får du två fria service, värde 2 x 1500:-. Verktygsmodell: CNP75.1 CNP65.1 : Enkelskott : Stötskjutning * Vikt: 2,8 kg 2,1 kg Mått (HxLxB): 379x271x146 mm 320x280x145 mm Arbetstryck: 4,9-8,3 bar 5,5-8,3 bar Luftåtgång: 2,5 l vid 6 bar 3 l vid 6 bar Magasin: 325 spik eller Trallex 325 spik Spiklängd: mm mm Spikstam: 2,1-3,1 mm 2,1-3,1 mm Ljudnivåer enligt SS-EN 12549: Ljudtryck 93 db(a) Ljudeffekt 101 db(a) Ljudtryck 76 db(a) Ljudeffekt 89 db(a) Vibrationer enligt SS-ISO : 3,58 m/s 2 4,99 m/s 2 * Beställlningsvara Tillbehör 0 Verktyget levereras i praktisk väska med rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner, EC deklaration och sprängskiss. 0 plastbandad spik Perfekt för panelspikning. Rent & fint. Benämning Gumminos för CNP75.1, CNP65.1 och CNP

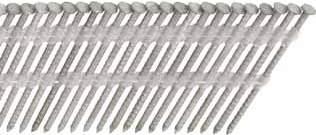

9 Trallex mm 0 spik helrunt huvud mm Trallex bandad spikskruv för CNP75-serien Spiklängd Antal Trallex/ask ROSTFRI A2 TX15 I HANTVERKSPACK 3,2 x 55 mm ,2 x 65 mm ,2 x 75 mm mm används främst för staket, räcken etc. 65 mm används för virke upp till 22 mm. 75 mm används för virke upp till 28 mm. Trallex är tillverkad av rostfritt A2 stål (AISI 304) och är anpassad för att användas istället för vanlig trallskruv. Trallex uppfyller kraven i korrosionsklass C3, samt klimatklass 3 enligt Eurocode 5. Trallex fungerar i vanligt obehandlat virke samt tryckimpregnerat virke. Men Trallex ska inte användas i Lärk- eller Cederträ. Vissa typer av tryckimpregnering kan påverka korrosionsegenskaperna hos Trallex liksom andra produkter av A2 stål. Trallex. Spika i och skruva ur snabbt och smidigt. Trallex är tillverkad i Danmark. 0 Spik med helrunt huvud Spikmått Ø x L Antal/ask Ref.nr: UTOMHUS - ROSTFRI PREMIUMSPIK i HANTVERKSPACK A4, TVÄRHUGGEN SPETS 2,8 x 50 mm Kartrospik IN05028KSFKHTHZ ) 2,8 x 65 mm Kartrospik IN06528KSFKHTHZ ) 2,8 x 75 mm Kartrospik IN07528KSFKHTHZ ) UTOMHUS - VarmFörzinkad PREMIUMSPIK i HANTVERKSPACK 2,8 x 50 mm Kartrospik IN05028KVZ ,8 x 65 mm Kartrospik IN06528KVZ ,8 x 75 mm Kartrospik IN07528KVZ UTOMHUS - Rostfri syrafast a4-spik med kullrigt huvud för ädelträ i hantverkspack, Ringspik, tvärhuggen spets 2,1 x 50 mm Ringspik IN05021RSFKHTH ) 2,5 x 75 mm Ringspik IN07525RSFKHTH ) UTOMHUS - Varmförzinkad RINGSPIK I HANTVERKSPACK 2,1 x 40 mm Ringspik UTOMHUS - Varmförzinkad PREMIUMSPIK i INDUSTRIPACK 2,8 x 50 mm Kartrospik IN05028KVN ,8 x 60 mm Kartrospik IN06028KVN ,8 x 65 mm Kartrospik IN06528KVN ,8 x 75 mm Kartrospik IN07528KVN ,8 x 75 mm Kartrospik Tvärhuggen spets IN07528KVTHN ) INomhus Elförzinkad SPIK i INDUSTRIpack 2,1 x 35 mm Ringspik IN03521RNKN * 2,1 x 40 mm Ringspik IN04021RNKN * 2,5 x 35 mm Stålspik IN03525STEELN ) INOMHUS - Blank SPIK i INDUSTRIpack 2,1 x 50 mm Slät spik IN05021N ,1 x 50 mm Ringspik ,5 x 50 mm Skruvspik IN05025SN * 2,8 x 50 mm Kartrospik IN05028KN ,8 x 65 mm Skruvspik IN06525SN ,8 x 65 mm Kartrospik IN06528KN ,8 x 75 mm Kartrospik IN07528KN Premium Nail System är ett unikt system framtaget för våra nordiska krav. Här är spik, plastbandning och verktyg i perfekt harmoni när du spikar paneler, råspont & regelverk. Spiken är tillverkad i Sverige. 0 *Beställningsvara 1) Ej CE-märkt 9

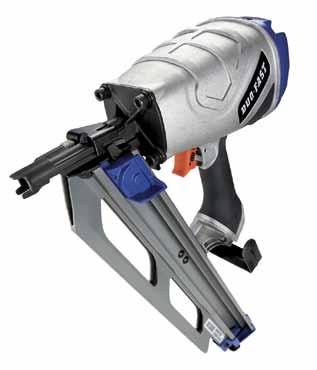

10 DF90S/DFSN spik helrunt huvud mm FULL ORIGINAL S E R VIC E 21 Pneumatisk 21 spikpistol ztakstolar z zråspont zströläkt Regelverk Tryckluftsdriven spikpistol för spik med 21 lutning. Levereras i enkelskott-utförande. Avtryckare för stötskjutning finns som tillbehör. Med tillägget gumminos och Premiumspiken får du ett riktigt fint panelmontage. Registrera ditt nya verktyg senast 4 veckor efter köp så ingår två fria FOS, Full Original Service, inom två år. Värde 2x1500:-. Verktygsmodell: DF90S DFSN90.1 : Vikt: 3,7 kg 3,5 kg Mått (HxLxB): 330x533x127 mm 343x521x114 mm Magasin: 70 spik 66 spik Arbetstryck: 5-8 bar 5-8 bar Spiklängd: mm mm Ljudnivåer enligt SS-EN 12549: zbärläkt z zstaket z Utvändig panel Glespanel Ljudtryck 87,6 db(a) Ljudeffekt 100,6 db(a) Ljudtryck 92 db(a) Ljudeffekt 102 db(a) Vibrationer enligt SS-ISO : 5,98 m/s 2 3,75 m/s 2 21 & 17 spik helrunt huvud Spikmått Ø x L Antal/ask Ref.nr 21 Varmförzinkad PREMIUM kartrospik 2,8 x 65 mm 510 CN06528KVZ ,8 x 65 mm CN06528KV ,8 x 75 mm 510 CN07528KVZ ,8 x 75 mm CN07528KV ,1 x 90 mm 510 CN09031KVZ ,1 x 90 mm CN09031KV ,4 x 100 mm CN10034KV * 21 Blank PREMIUM kartrospik 2,8 x 75 mm CN07528K ,1 x 90 mm CN09031K ,4 x 100 mm CN10034KC Varmförzinkad HUGGEN SPIK 2,8 x 65 mm ,8 x 75 mm ,1 x 90 mm Varmförzinkad HUGGEN SPIK - passar ej i verktygen intill 2,8 x 65 mm ,8 x 75 mm ,1 x 90 mm *Beställningsvara Tillbehör Benämning Avtryckare, stötspikning Panelnos för DFSN

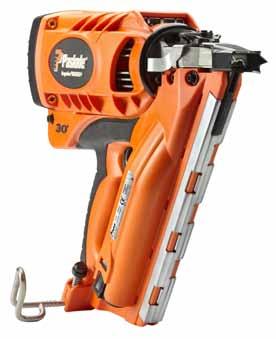

11 IM spik D-huvud mm + gas FULL ORIGINAL S E R VIC E 34 Gasdriven 34 spikpistol ztakstolar z zråspont zströläkt zbärläkt Regelverk IM350+ har en extra vass nosbygel för bra fäste i underlaget. Ergonomiskt gummihandtag och enkel djupjustering. Registrera ditt nya verktyg senast 4 veckor efter köp så ingår två fria FOS, Full Original Service, inom två år. Värde 2x1500:-. Verktygsmodell: IM350+ : Vikt med batteri: 3,4 kg Mått(HxLxB): 370x305x102 mm Magasin: 50 spik Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Ljudtryck 97 db(a) Ljudnivåer enligt SS-EN 12549: Ljudeffekt 110 db(a) Vibrationer enligt SS-ISO : 2,6 m/s 2 Gaspatron kapacitet: ca spikar Batteri NiCd6V: ca spikar Tillbehör zutvändig panel zstaket zspånskivegolv ztrall zstaket Benämning Batteri Laddare Anslutningssladd för laddare 230V Anslutningssladd för laddare 12V Panelnos för IM Gas för IM st/förpackning. Rosa Rengöringsspray Smörjolja Rengöringsset Skyddsglasögon spik med D-huvud & gas Spikmått L x D Antal/ask UTOMHUS Varmförzinkad Ringspik 2,8 x 63 mm ring Vfz / 1 gas ,1 x 75 mm ring Vfz / 1 gas ,1 x 90 mm slät Vfz / 1 gas UTOMHUS Varmförzinkad I STORPACK + gas 2,8 x 51 mm ring Vfz / 3 gas ,8 x 63 mm ring Vfz / 3 gas ,8 x 75 mm ring Vfz / 2 gas ,1 x 90 mm slät Vfz / 2 gas INOMHUS Blank I storpack + gas 2,8 x 51 mm ring / 3 gas ,8 x 63 mm ring / 3 gas ,8 x 75 mm ring / 2 gas ,1 x 90 mm slät / 2 gas Rengöringsset, för gasdrivna verktyg innehåller rengöringsspray 300 ml, smörjolja 15 ml, putsduk, rengöringsmanual/ QR-koder till filmer och artikelnr till O-ringar & filter. 11

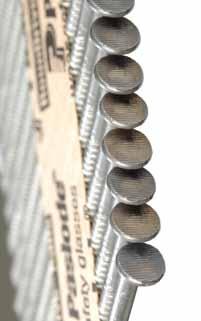

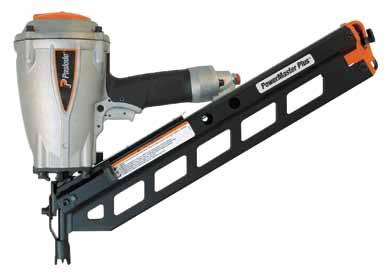

12 PSN90/PSN spik med helrunt- och D-huvud FULL ORIGINAL S E R VIC E 34 Pneumatisk 34 spikpistol ztakstolar z zråspont zströläkt zbärläkt Regelverk zutvändig panel zstaket zspånskivegolv ztrall zstaket Tryckluftsdriven spikpistol för spik med 34 lutning. Stor slagkraft och hög spikningshastighet. Registrera ditt nya verktyg senast 4 veckor efter köp så ingår två fria FOS, Full Original Service, inom två år. Värde 2x1500:-. 34 spik med helrunt huvud Spikmått Ø x L Antal/ask UTOMHUS Varmförzinkad Ringspik 2,8 x 63 mm ,8 x 63 mm ,8 x 75 mm ,8 x 75 mm ,1 x 90 mm ,1 x 90 mm Verktygsmodell: PSN90 PSN100.1 : Vikt med batteri: 3,6 kg 3,9 kg Mått (HxLxB): 350x500x130 mm 380x500x130 mm Arbetstryck: 5,5 8,3 bar 5,5 8,3 bar Magasin: 90 spik 90 spik Spiklängd: mm mm Ljudnivåer enligt SS-EN 12549: Vibrationer enl SS-ISO : Tillbehör Ljudtryck 97 db(a) Ljudeffekt 101,5 db(a) 3,9 m/s 2 4,3 m/s 2 Ljudtryck 98 db(a) Ljudeffekt 101,5 db(a) Benämning Panelnos som passar PSN Panelnos som passar PSN spik med D-huvud Spikmått L x D Antal/ask UTOMHUS Varmförzinkad HANTVERKSPACK 2,8 x 50 ring ,8 x 63 ring ,8 x 75 ring ,1 x 90 ring UTOMHUS Varmförzinkad i STORPACK 2,8 x 63 ring ,8 x 75 ring ,1 x 90 ring ,1 x 98 unilock INOMHUS BLANK I STORPACK 2,8 x 75 ring ,1 x 90 ring

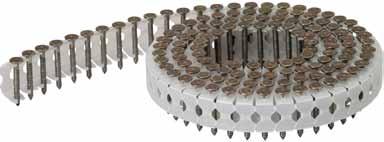

13 IM45 GN Plastbandad NailScrew, spik & skruv Gasdriven spikpistol Skruva ur NailScrew 2 spik/sekund FULL ORIGINAL S E R VIC E 0 IM45 GN pack-spikpistol zemballage Tunnplåt z ztransportskydd zgips mot trä Paslode IM45GN är den första gasdrivna spikpistolen för gipsspikning, emballage samt tunnplåtspikning. Verktygsmodell: IM45 GN : Vikt: 2,87 kg Mått (HxLxB): 335x296x135 mm Energi: 30 J Magasin: 125 spik (en rulle) Gaspatronens kapacitet: ca 1000 spikar vid +5 C Batteri NICD6V: ca spikar/laddning Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : 2 m/s 2 Ljudtryck 86 db(a) Ljudeffekt <130 db(a) Verktyget levereras i praktisk väska med 2 batterier, batteriladdare, rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner och sprängskiss. Tillbehör Benämning Batteri till IM45 GN och IM45 CW Batteriladdare för batteri till IM45 GN och IM45 CW Gaspatron för IM45 GN och IM45 CW 2st/ask Kombipack: NailScrew & gas Emballage, transportskydd m.m: Ø x Längd x Huvud Ø Antal/ask Inomhus Elförzinkad 12μm NailScrew TX 15 + gas 2,8 x 35 x 7 mm spik + 1 gas ,8 x 40 x 7 mm 750 spik + 1 gas Kombipack: spik & gas Gips mot trä m.m: Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD Ringspik 2,8 x 35 x 7 mm spik / 1 gas Tunnplåt m.m: Ø x Längd x Huvud Ø Antal/ask UTOMHUS ROSTFRI A2 Ringspik 2,8 x 25 x 7,1 mm spik / 1 gas ,8 x 32 x 7,1 mm spik / 1 gas UTOMHUS VARMFÖRZINKAD Ringspik 2,8 x 25 x 7,1 mm spik / 1 gas Kompositplattor m.m: Ø x Längd x Huvud Ø Antal/ask UTOMHUS ROSTFRI A2 Ringspik 2,5 x 35 x 6,8 mm spik / 1 gas Spika i och skruva ur spiken Med NailScrew spikar du t ex emballage snabbt och smidigt. Skruva ur vid behov. Plastbandning Med 0 lutning och plastbandning landar spikhuvudet platt utan rester under spikhuvudet. Paslode System Verktyg, förbrukning och gaspatron är framtagna & testade i Europa. Det ger dig ett optimalt system. FULL ORIGINAL S E R VIC E Fri Full Original Service - värde 3000:- Registera ditt nya verktyg på senast 4 veckor efter köp för 2 fria service. 13

14 LCP45 & LCP45.1 Plastbandad NailScrew & spik Skruva ur NailScrew Pneumatiska spikpistoler LCP45.1 LCP45 0 LCP45/LCP45.1 pack-spikpistol zemballage Tunnplåt z ztransportskydd zgips mot trä Paslode LCP45 och LCP45.1 ger dig en kostnadseffektiv lösning med hög produktivitet. Kan användas för både applikationer med hög volym och för mindre objekt. Verktygsmodell: LCP45 LCP45.1 : Enkelskott : Stötskjutning Vikt: 1,7 kg 2,1 kg Mått (HxLxB): 282x275x159 mm 293x312x151 mm Arbetstryck: 5,5-8,3 bar 5,5-8,3 bar Magasin: 150 spik (1 rulle) 150 spik (1 rulle) Spiklängd: mm mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 69,6 db(a) Ljudtryck 69,7 db(a) Ljudeffekt 82,6 db(a) Ljudeffekt 82,7dB(A) 3,19 m/s 2 4,43 m/s 2 Optimerad ergonomi Den lätta och kompakta konstruktionen minimerar risken för att du ska överanstränga handleden. Unik Last Nail Lock Out Den patenterade funktionen Last Nail Lock Out gör att du undviker skador på material och verktyg när du skjutit sista spiken i magasinet. NailScrew Emballage, transportskydd m.m: Ø x Längd x Huvud Ø Antal/ask Inomhus Elförzinkad 12μm NailScrew TX 15 2,8 x 30 x 7 mm Spik Gips mot trä m.m: Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD Ringspik 2,5 x 35 x 7 mm Tunnplåt m.m: Spika i och skruva ur spiken Med NailScrew spikar du t ex emballage snabbt och smidigt. Skruva ur vid behov. Ø x Längd x Huvud Ø Antal/ask UTOMHUS ROSTFRI A2 Ringspik 2,8 x 25 x 7,1 mm ,8 x 32 x 7,1 mm UTOMHUS VARMFÖRZINKAD Ringspik 2,8 x 25 x 7,1 mm Skruv Passar endast i LCP45.1 och LCP65 Spånskiveskruv för emballage, transportskydd m.m: Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD. skruvhuvud: PH2 4,2 x 35 x 7 mm ,2 x 42 x 7 mm Gipsskruv för gips mot trä m.m. Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD. skruvhuvud: PH2 3,9 x 32 x 8 mm ,9 x 42 x 8 mm

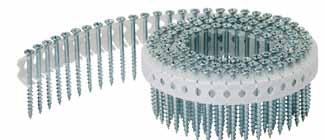

15 LCP65 Plastbandad skruv, spik & NailScrew Pneumatisk spikpistol 0 LCP65 pack-spikpistol zemballage Tunnplåt z ztransportskydd zgips mot trä Paslode LCP65 är storebror till LCP45 och LCP45.1. Spikpistolen har mer kraft och är designad för att driva ner skruv- & spiklängder upp till 65 mm. Verktygsmodell: LCP65 : Enkelskott : Stötskjutning Vikt: 2,4 kg Mått (HxLxB): 330x312x151 mm Arbetstryck: 5,5-8,3 bar Magasin: 150 spik (1 rulle) Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 74,6 db(a) Ljudeffekt 87,6 db(a) 5,11 m/s 2 Verktygslös djupjustering Med djupjusteringsratten kan du enkelt och snabbt få ett snyggt reslutat. Spika i och skruva ur Spån- och gipsskruven är perfekt när du behöver en avtagbar infästning. Skruv Spånskiveskruv för emballage, transportskydd m.m: Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD. skruvhuvud: PH2 4,2 x 35 x 7 mm ,2 x 42 x 7 mm ,2 x 51 x 7 mm Gipsskruv för gips mot trä m.m. Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD. skruvhuvud: PH2 3,9 x 32 x 8 mm ,9 x 42 x 8 mm ,9 x 55 x 8 mm Spik Gips mot trä: Ø x Längd x Huvud Ø Antal/ask INOMHUS ELFÖRZINKAD Ringspik 2,5 x 35 x 7 mm ,5 x 50 x 7 mm ,5 x 65 x 7 mm Tunnplåt m.m: Ø x Längd x Huvud Ø Antal/ask UTOMHUS ROSTFRI A2 Ringspik 2,8 x 32 x 7,1 mm UTOMHUS VARMFÖRZINKAD Ringspik 2,8 x 25 x 7,1 mm NailScrew Emballage, transportskydd m.m: Ø x Längd x Huvud Ø Antal/ask Inomhus Elförzinkad 12μm NailScrew TX 15 2,8 x 30 x 7 mm

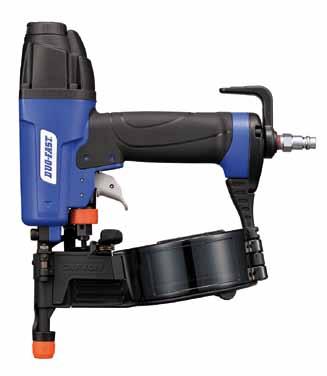

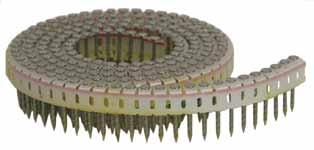

16 CNP40M 0 SN-plastbandad spik mm En lätt och extra tyst spikpistol perfekt för clipsmontering av aluminiumklädda fönster 0 CNP40M spikpistol zlistverk Skivor z zinvändig panel zsparkplåt Perfekt för att spika paneler, listverk, skivor m m. Omställbart för enkelskott eller stötskjutning. Indrivningsdjupet kan ställas exakt. Verktygsmodell: CNP40M : Enkelskott : Stötskjutning : Glasanhåll (NKS8239) Vikt: 1,26 kg Mått (HxLxB): 285x248x111 mm Arbetstryck: 5-8,3 bar Magasin: 150 spik Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 89 db(a) Ljudeffekt 99 db(a) 3,2 m/s 2 0 spik med helrunt huvud Spikmått Ø x L Antal/ask utomhus - Rostfri a2 1,8 x 16 mm Skruvspik ,1 x 19 mm Ring ,8 x 25 mm Skruvspik plastad ,8 x 25 mm Skruvspik ,9 x 25 mm Skruvspik vit ,9 x 28 mm Skruvspik svart ,1 x 28 mm Ring ,8 x 30 mm Skruvspik ,8 x 32 mm Skruvspik ,8 x 38 mm Skruvspik ,9 x 38 mm Skruvspik inomhus - ELFÖRZINKAD 1,9 x 32 mm Ring Tillbehör Benämning Smörjolja för pneumatiska verktyg 1 liter

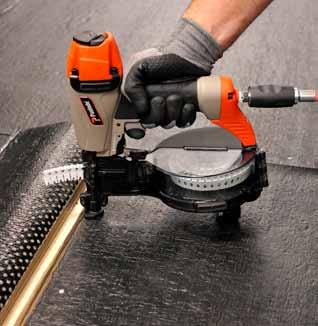

17 LCP45R Plastbandad spik mm Pneumatisk spikpistol spik räcker till ca 300 m spik räcker till drygt 200 m 2 0 LCP45R takpapp-spikpistol ztakpapp Verktygsmodell: LCP45R : Enkelskott : Stötskjutning Vikt: 1,7 kg Mått (HxLxB): 282x275x159 mm Arbetstryck: 5,5-8,3 bar Magasin: 150 spik (1 rulle) Spiklängd: mm Ljudnivåer enligt SS-EN 12549: zutvändiga skivor LCP45R är en liten, lätt och välbalanserad spikpistol. Med en låg ljudnivå och luftförbrukning blir den snabbt en favorit och du kan spika stora ytor takpapp. Ljudtryck 69,6 db(a) Ljudeffekt 82,6 db(a) Vibrationer enligt SS-ISO : 3,19 m/s 2 Plastbandad takpappspik Ø x Längd x Huvud Ø Antal/ask UTOMHUS VARMFÖRZINKAD PAPPSPIK 2,3 x 22 x 7 mm Slät UTOMHUS VARMFÖRZINKAD SPIK FÖR UTVÄNDIG GIPS 2,3 x 35 x 7 mm Slät ,5 x 35 x 7 mm Ringad Plastbandning Med 0 lutning och plastbandning landar spikhuvudet platt utan rester under spikhuvudet. Bred nos Den breda nosen ger ett perfekt resultat. Optimerad ergonomi Den lätta och kompakta konstruktionen minimerar risken för att du ska överanstränga handleden. Verktygslös djupjustering Med djupjusteringsratten kan du enkelt och snabbt få ett snyggt reslutat. Unik Last Nail Lock Out Den patenterade funktionen Last Nail Lock Out gör att du undviker skador på material och verktyg när du skjutit sista spiken i magasinet. 17

18 IM45 CW 16 pappspik mm & gas 2 spik/sekund FULL ORIGINAL S E R VIC E 16 Gasdriven takpapp-spikpistol ztakpapp zutvändiga skivor Paslode IM45 CW är världens första slanglösa spikpistol i sin klass och är optimerad för ytor upp till m² samt för reparationsarbeten. Registrera ditt nya verktyg senast 4 veckor efter köp så ingår två fria FOS, Full Original Service, inom två år. Värde 2x1500:-. Verktygsmodell: IM45 CW : Vikt: 2,9 kg Mått (HxLxB): 296x315x127 mm Magasin: 125 spik (en rulle) Gaspatronens kapacitet: Batteri NICD6V: Spiklängd: Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : ca 1000 spikar vid 5 C till 25 C ca spikar/laddning mm Ljudtryck 86 db(a) Ljudeffekt <130 db(a) 2 m/s 2 Pappspik mm & gas Spiken är ståltrådsbandad med 16 lutning. 125 spik/rulle. 8 rullar/ask. Spikhuvudet är 10 mm i diameter. Spikmått Ø x L Antal/ask UTOMHUS Varmförzinkad Ringspik 3 x 22 mm spik / 1 gas x 25 mm spik / 1 gas x 35 mm spik / 1 gas FULL ORIGINAL S E R VIC E Fri Full Original Service - värde 3000:- Om du registerar ditt nya verktyg på senast 4 veckor efter köp får du två fria service, värde 2 x 1500:-. Tillbehör Benämning Batteri till IM45 GN och IM45 CW Batteriladdare för batteri till IM45 GN och IM45 CW Gaspatron för IM45 CW och IM45 GN 2st/ask Verktyget levereras i praktisk väska med 2 batterier, batteriladdare, rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner och sprängskiss. 18

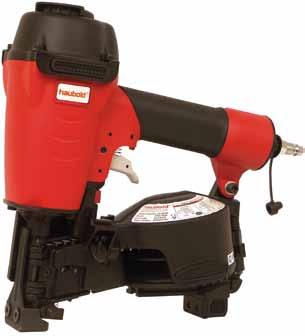

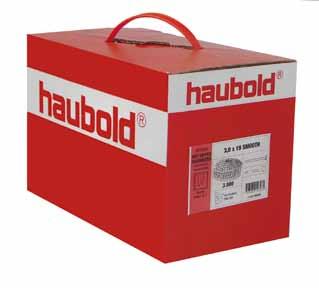

19 RNC45R 16 pappspik mm 16 Pneumatisk takpappare ztakpapp zutvändiga skivor Haubold RNC 45R är perfekt för att spika takpapp mot råspont. Verktyget har en lätt och kompakt konstruktion med hög driftsäkerhet. Pappspik mm Spikmått Ø x L Antal/ask UTOMHUS VARMFÖRZINKAD 3,0 x 19 mm ,0 x 22 mm ,0 x 35 mm Spiken passar även spikverktyget Paslode CNW45WR Låg ljudnivå och luftförbrukning med få rörliga delar och därmed hög driftsäkerhet. Verktygshuset är av aluminium vilket ger en låg vikt och lång hållbarhet. Verktygsmodell: RNC 45R : Enkelskott : Stötskjutning Vikt: 2,3 kg Mått (HxLxB): 275x295x115 mm Arbetstryck: 5-8 bar Magasin: 125 spik (1 rulle) Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 89,9 db(a) Ljudeffekt 95,9 db(a) 2,54 m/s

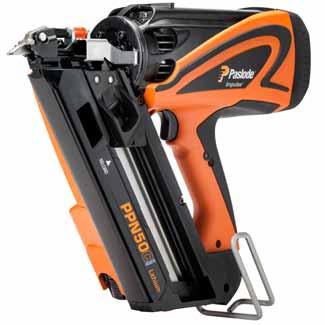

20 PPN50Ci Ankarspik mm + gas Lithium batteri Batteri- & gasmätare Start & Go med viloläge +45 C 15 C Den härdade spiken gör att du slipper skadliga rikoschetter. Gasdriven ankarspikpistol zbyggbeslag Hos PPN50Ci hittar du allt det du gillar med Paslodes nya generation gasdrivna spikverktyg snabbhet och enkelhet, Lithiumbatteri med den unika rörelsesensorn som känner av när du använder verktyget och när det är i vilar. Det går 6 gånger fortare att fästa byggbeslag och spikningsplåt än med hammare och spik. Verktygsmodell: PPN50Ci : Vikt: 4 kg Mått (HxLxB): 384x328x127 mm Energi: 95 J Spiklängd: mm Magasin: 27 spik Ljudnivåer enligt SS-EN 12549: zspikningsplåt Ljudtryck 108 db(a) Ljudeffekt 95 db(a) Vibrationer enligt SS-ISO : 4,2 m/s 2 Gaspatronkapacitet: spik vid -5 C Batterikapacitet: spik/laddning Verktyget levereras i praktisk väska med 1 batteri, batteriladdare, rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner, EC deklaration och sprängskiss. Kombipack: ankarspik & gas Passar PPN50Ci/PPN50i Spikmått Ø x L Antal/ask TÄCKT UTOMHUS GALV PLUS + gas 4,0 x 40 mm spik + 1 gas ,0 x 50 mm spik + 1 gas Tillbehör Benämning Gaspatron för PPN50Ci/PPN50i 1/ask Rengöringsspray 330 ml Paslode Lithium laddare Paslode Lithium batteri Anslutningssladd för laddare 12 V Noskit (hålsökning) PPN50i/PPN50Ci Impulse rengöringsset Verktygsväska för Ci modell Skyddsglasögon Start & Go Verktyget går ner i viloläge när det inte används. Tryck på Start för att börja spika igen. Gas- & batterimätare Den tydliga mätaren av batteri- och gasnivå ger dig snabbt kontroll. Snabb laddning. Lithium batteri Ger upp till 7500 skott per full laddning (1 timme) och 200 skott efter endast 2 min. FULL ORIGINAL S E R VIC E Träffsäker nos Den unika nosen på PPN50Ci hittar smidigt hålet i byggbeslaget och spikplåten. Fri Full Original Service - värde 3000:- Registera ditt nya verktyg på senast 4 veckor efter köp för 2 fria service. 20

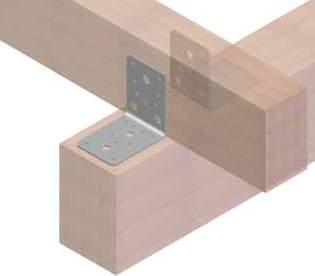

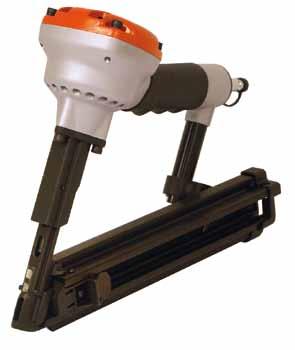

21 PSN50NP 34 ankarspik mm 34 Pneumatisk 34 ankarspikpistol zbyggbeslag Verktyget slår i spiken perfekt med flera slag utan risk för rikoschetter. Hög åtkomlighet och väldigt enkelt tryck bara verktyget mot underlaget så går skottet av. Verktygsmodell: PSN50NP : Vikt: 1,88 kg Mått (HxLxB): 277x112x254 mm Magasin: 20 spik Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 89,9 db(a) Ljudeffekt 95,9 db(a) 9,03 m/s 2 34 ankarspik mm Spikmått Ø x L Antal/ask UTOMHUS Varmförzinkad 4,0 x 40 mm TÄCKT UTOMHUS GALV PLUS 4,0 x 40 mm ,0 x 50 mm Se Paslode byggbeslag på sid

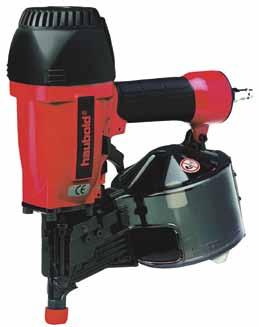

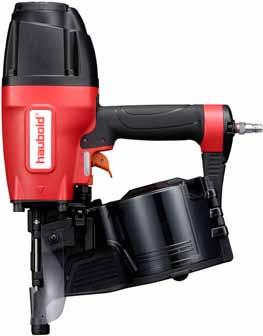

22 RNC65S/Wll, 16 spik mm RNC90Z, 16 spik mm Pneumatisk spikpistol zform z zpall Grövre träemballage Robust verktyg och god slagkraft. Ståltrådsbandad spik. Verktygsmodell: RNC 65 S/Wll : Vikt: 1,9 kg Mått (HxLxB): 295x274x95 mm Arbetstryck: 7-8 bar Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 96 db(a) Ljudeffekt 103 db(a) 3,52 m/s 2 Ståltrådbandad spik mm Spikmått Ø x L Antal/ask INOMHUS Blank ringspik 2,1 x 35 mm* ,1 x 45 mm* ,1 x 50 mm* ,5 x 60 mm ,5 x 65 mm *Passar ej i verktyget ovan som endast tar spik med 2,5-2,8 mm stam. Pneumatisk spikpistol zemballage zträpall zytterpanel RNC90Z är ett kraftigt verktyg för användning i tuffa miljöer av professionella användare. Verktygsmodell: RNC 90Z : Vikt: 3,4 kg Mått (HxLxB): 414x316x136 mm Arbetstryck: 7,0-8,0 bar Magasin: spik Spiklängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : zråspont z z Lådtillverkning Glespanel Ljudtryck 87 db(a) Ljudeffekt 100 db(a) 3,3 m/s 2 Plastbandad spik mm zundergolv zreglar Spikmått Ø x L Antal/ask UTOMHUS VARMFÖRZINKAD RINGSPIK 2,5 x 65 mm ,5 x 75 mm ,8 x 90 mm Ståltrådbandad spik mm Spikmått Ø x L Antal/ask UTOMHUS VARMFÖRZINKAD RINGSspik 2,5 x 50 mm * 2,5 x 65 mm * 2,8 x 75 mm * 3,1 x 65 mm * 3,1 x 90 mm * INOMHUS Blank ringspik 2,5 x 70 mm ,8 x 75 mm ,1 x 90 mm *Beställningsvara 22

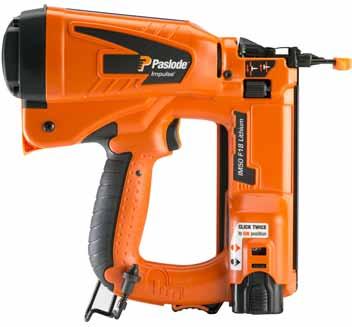

23 IM50 F18 Lithium Rak 1,2 dyckert + gas Förbättrad djupjustering mm Stam = 1,2 mm För rak F18 dyckert Dyckerten sampackas med gaspatronerna. Gasdriven dyckertpistol zlister z Täckskivor Gasdriven dyckertpistol för rak F18 dyckert. För mm dyckert med 1,2 mm stam. Skjuter fast 2-3 dyckert/sekund. Verktygsmodell: IM50 F18 Lithium : Vikt: 2,10 kg Mått (HxLxB): 307x288x90 mm Energi: 25 J Dyckertlängd: mm Magasin: 100 dyckert Ljudnivåer enligt SS-EN 12549: zinvändigt foder zinvändig panel Ljudtryck 108 db(a) Ljudeffekt 88 db(a) Vibrationer enligt SS-ISO : 2,3 m/s 2 Gaspatronkapacitet: dyckert Batterikapacitet: dyckert/laddning Verktyget levereras i praktisk väska med 1 batteri, batteriladdare, rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner, EC deklaration och sprängskiss. Rak 1,2 mm dyckert & gas Dyckertlängd Antal/ask UTOMHUS ROSTFRI A2 RAK DYCKERT + 2 gas 38 mm dyckert + 2 gas mm dyckert + 2 gas INOMHUS ELFÖRZINKAD RAK DYCKERT + 2 gas 25 mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas Tillbehör Benämning Gaspatron för IM50/IM65/IM65A 2/ask Rengöringsset Rengöringsspray 330 ml Paslode Lithium batteriladdare Paslode Lithium batteri Anslutningssladd för laddare 12 V Gumminos standard Gumminos mjuk Adapter för grön gas Skyddsglasögon Snabbladdat Lithiumbatteri Du kan skjuta upp till 6000 dyckert innan du behöver ladda om batteriet. Öppen och klar sikt Den öppna och tydliga siktlinjen gör att du träffar rätt när du skjuter. FULL ORIGINAL S E R VIC E Fri Full Original Service - värde 3000:- Registera ditt nya verktyg på senast 4 veckor efter köp för 2 fria service. 23

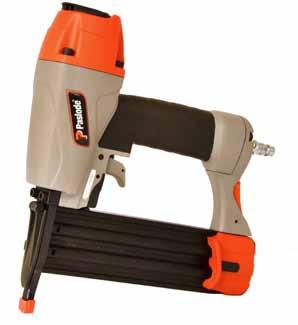

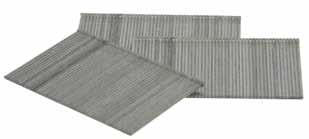

24 FN / Special Combi Kit Rak 1,2 mm dyckert mm Stam = 1,2 mm Rak 1,2 mm dyckert Pneumatisk rak dyckertpistol zlister zinvändig panel zinvändigt foder Verktyget har justerbar avluftning och verktygslöst justerbar djupinställning. Verktygsmodell: FN : Vikt: 1,31 kg Mått (HxLxB): 263x256x60 mm Magasin: 100 dyckert Arbetstryck: 4,9-8,3 bar Dyckertstam: 1,2 mm Dyckertlängd: mm Ljudnivåer enligt SS-EN 12549: Ljudtryck 85,3 db(a) Ljudeffekt 89,8 db(a) Vibrationer enligt SS-ISO : 2,60 m/s 2 Dyckert Passar också FN4455 & KZ55SF Dyckertlängd Antal/ask UTOMHUS rostfri A2 25 mm * 35 mm * INOMHUS ELförzinkad 16 mm mm * 25 mm mm * 32 mm mm * 38 mm * 40 mm mm * 50 mm *Beställningsvara Tillbehör Benämning Nos till FN Special Combi Kit FN Innehåll Dyckertpistol + kompressor + slang Paslode dyckertpistol, FN För rak 1,2 mm dyckert mm. Paslode Proline160 kompressor Liten, lätt och smidig dyckertkompressor. Se sid 35. Paslode lättslang 15 meter 1/4 PU-slang med kopplingar. Se sid

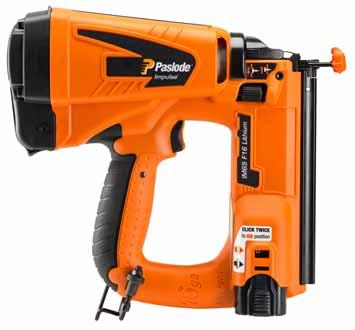

25 IM65 F16 Lithium Rak 1,6 mm dyckert + gas mm Stam = 1,6 mm För rak F16 dyckert Dyckerten sampackas med gaspatronerna. Gasdriven dyckertpistol zlister z Täckskivor Gasdriven dyckertpistol för rak F16 dyckert. För mm dyckert med 1,6 mm stam. Skjuter fast 2-3 dyckert/sekund. Verktygsmodell: IM65 F16 Lithium : Vikt: 2,10 kg Mått (HxLxB): 301x288x90 mm Energi: 30 J Dyckertlängd: mm Magasin: 100 dyckert Ljudnivåer enligt SS-EN 12549: zinvändigt foder zbastupanel Ljudtryck 110 db(a) Ljudeffekt 90 db(a) Vibrationer enligt SS-ISO : 2,5 m/s 2 Gaspatronkapacitet: dyckert Batterikapacitet: dyckert/laddning Rak 1,6 mm dyckert & gas Dyckertlängd Antal/ask INOMHUS ELFÖRZINKAD RAK DYCKERT + 2 gas 32 mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas Tillbehör Benämning Gaspatron för IM50/IM65/IM65A 2/ask Rengöringsset Rengöringsspray 330 ml Rengöringsspray 150 ml Paslode Lithium batteriladdare Paslode Lithium batteri Anslutningssladd för laddare 12 V Gumminos Gumminos 3-pack Adapter för grön gas Skyddsglasögon Verktyget levereras i praktisk väska med 1 batteri, batteriladdare, rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner, EC deklaration och sprängskiss. Snabbladdat Lithiumbatteri Du kan skjuta upp till 6000 dyckert innan du behöver ladda om batteriet. Hög precision ger utmärkt finish Tack vare den förbättrade djupjusteringsratten får du snabbt ett extremt bra resultat. FULL ORIGINAL S E R VIC E Fri Full Original Service - värde 3000:- Registera ditt nya verktyg på senast 4 veckor efter köp för 2 fria service. 25

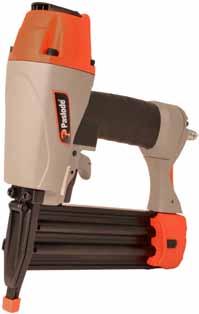

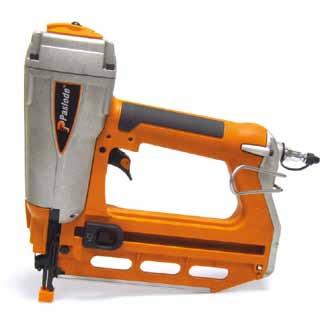

26 FN1650.1, rak 1,6 mm dyckert FN1665.1, rak 1,6 mm dyckert Pneumatisk dyckertpistol zlister z zinvändig panel Invändigt foder Pneumatisk dyckertpistol zlister z zinvändig panel Invändigt foder Verktygsmodell: FN : Vikt: 1,31 kg Mått (HxLxB): 270x255x65 mm Dyckertstam: 1,6 mm Arbetstryck: 4,9 8,3 bar Dyckertlängd: mm Ljudnivåer enligt SS-EN 12549: Ljudtryck 80,7 db(a) Ljudeffekt 94,1 db(a) Vibrationer enligt SS-ISO : 1,89 m/s 2 Tillbehör Benämning Nos till FN Verktygsmodell: FN : Vikt: 1,79 kg Mått (HxLxB): 287x290x97 mm Dyckertstam: 1,6 mm Arbetstryck: 5-8 bar Magasin: 110 dyckert Dyckertlängd: mm Ljudnivåer enligt SS-EN 12549: Ljudtryck 80,7 db(a) Ljudeffekt 94,1 db(a) Vibrationer enligt SS-ISO : 2,33 m/s 2 Tillbehör Benämning Nos till FN Dyckert F16 rak Passar både FN & FN Dyckertlängd Antal/ask UTOMHUS ROSTFRI A2 35 mm mm INOMHUS ELförzinkad 25 mm mm mm mm mm mm mm Stam = 1,6 mm Dyckerten passar båda verktygen 26

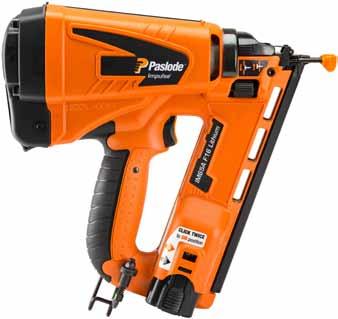

27 IM65A F16 Lithium Vinklad 1,6 mm dyckert + gas God åtkomst i hörn mm Stam = 1,6 mm För vinklad F16 dyckert Fjädernos Dyckerten sampackas med gaspatronerna. Gasdriven dyckertpistol zlister z Täckskivor Gasdriven dyckertpistol för vinklad F16 dyckert. För mm dyckert med 1,6 mm stam. Skjuter fast 2-3 dyckert/sekund. Verktygsmodell: IM65A F16 Lithium : Vikt: 2,0 kg Mått (HxLxB): 303x288x90 mm Dyckertstam: 1,6 mm Energi: 30 J Dyckertlängd: mm Magasin: 100 dyckert Ljudnivåer enligt SS-EN 12549: zinvändigt foder zinvändig panel Ljudtryck 114 db(a) Ljudeffekt 92 db(a) Vibrationer enligt SS-ISO : 2,8 m/s 2 Gaspatronkapacitet: dyckert Batterikapacitet: dyckert/laddning Verktyget levereras i praktisk väska med 1 batteri, batteriladdare, rengöringsvätska, smörjolja, skyddsglasögon, insexnycklar, manual, säkerhetsinstruktioner, EC deklaration och sprängskiss. Vinklad 1,6 mm dyckert & gas Dyckertlängd Antal/ask UTOMHUS ROSTFRI A4 VINKLAD DYCKERT + 2 GAS 38 mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas INOMHUS ELFÖRZINKAD vinklad DYCKERT + 2 gas 32 mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas mm dyckert + 2 gas Tillbehör Benämning Gaspatron för IM50/IM65/IM65A 2/ask Rengöringsspray 330 ml Paslode Lithium batteriladdare Paslode Lithium batteri Anslutningssladd för laddare 12 V Gumminos Fjädernos för dold spikning in i noten Endast för IM65A F16 Lithium Adapter för grön gas Skyddsglasögon Snabbladdat Lithiumbatteri Du kan skjuta upp till 6000 dyckert innan du behöver ladda om batteriet. Öppen och klar sikt Den öppna och tydliga siktlinjen gör att du träffar rätt när du skjuter. FULL ORIGINAL S E R VIC E Fri Full Original Service - värde 3000:- Registera ditt nya verktyg på senast 4 veckor efter köp för 2 fria service. 27

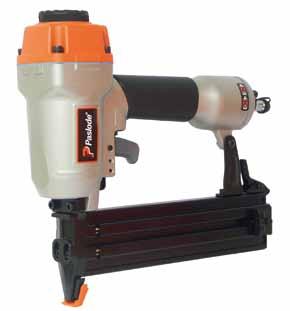

28 FN16A65, vinklad 1,6 mm dyckert FN1650C, rak ståldyckert Rak ståldyckert när du ska fästa mot tegel, mur och betong Pneumatisk dyckertpistol zlister z Invändigt foder Verktygsmodell: FN16A65 : Vikt: 1,7 kg Mått (HxL): 287x274 mm Dyckertstam: 1,6 mm Arbetstryck: 5,5-8,3 bar Luftförbrukning: 1,5 l vid 7 bar Magasin: 110 dyckert Dyckertlängd: mm Ljudnivåer enligt SS-EN 12549: Ljudtryck 83,6 db(a) Ljudeffekt 88,6 db(a) Vibrationer enligt SS-ISO : < 2,5 m/s 2 Tillbehör Benämning Nos till FN16A Pneumatisk dyckertpistol zlister zinvändig panel zinvändigt foder Verktygsmodell: FN1650C : Vikt: 1,7 kg Mått (HxL): 265x305 mm Dyckertstam: 1,8 mm Arbetstryck: 5-7,6 bar Magasin: 110 dyckert Dyckertlängd: mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : 2,6 m/s 2 Tillbehör Ljudtryck 85,5 db(a) Ljudeffekt 99,5 db(a) Benämning Nos till FN1650C. 3 st Dyckert F16 vinklad Dyckertlängd Antal/ask UTOMHUS ROSTFRItt A2 38 mm mm mm INOMHUS ELförzinkad 32 mm mm mm mm mm mm Stam = 1,6 mm Ståldyckert rak Dyckertlängd Antal/ask INOMHUS ELförzinkaT HÄRDAT STÅL 20 mm mm mm mm mm mm mm Stam = 1,8 mm 28

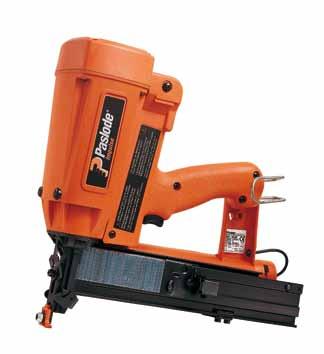

29 IM200/50 S16 Klammer till S16 Skjuter upp till 120 klammer/minut Enligt EN792-13, Arbetsmiljöverkets krav, ska du alltid använda föreskrivna fästelement, bränsleceller och reservdelar. FULL ORIGINAL S E R VIC E 12,8 mm Gasdriven klammerpistol zträskivor zemballage zgipsskivor zfolier zfermacell-skivor Den här smidiga och slanglösa klammerpistolen har ett enkelt handhavande med verktygslös djupjustering och vändbar bälteskrok. Registrera ditt nya verktyg senast 4 veckor efter köp så ingår två fria FOS, Full Original Service, inom två år. Värde 2x1500:-. Verktygsmodell: IM200/50 S16 : Vikt: 3,15 kg Mått (HxLxB): 343x318x105 mm Magasin: 150 klammer Gaspatronens kapacitet: ca klammer Batteri NICD6V: ca klammer Klammerlängd: mm Klammerryggbredd: 12,8 mm Tråddimension: 1,65x1,35 mm Ljudnivåer enligt SS-EN 12549: Vibrationer enligt SS-ISO : Ljudtryck 90 db(a) Ljudeffekt 108 db(a) 2,5 m/s 2 Klammer till S16 Klammerlängd Antal/ask UTomhus ROSTFRI A4 klammer GAS INGÅR EJ 38 mm mm inomhus ELFÖRZINKAD klammer GAS INGÅR EJ 25 mm mm mm mm Gas Du kan använda klammern för montering av Fermacell-skivor. Benämning Antal/ask Gaspaton. Gul mm Tillbehör Benämning Batteri Laddare Adapter 230V Adapter 12V Rengöringsspray Smörjolja Rengöringsset Adapter från grön till gul gas Skyddsglasögon

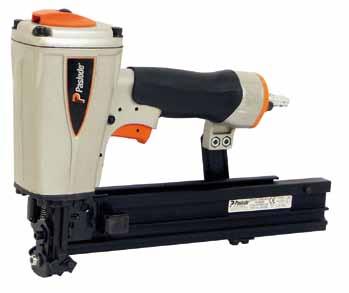

30 S200 S16, klammer till S16 S200 W16, klammer till W16 Pneumatisk klammerpistol Pneumatisk klammerpistol zträemballage zbrandgips zinvändig vägg (gips & spån) z Armeringsnät typ Stucanet zplastfolie zform zvindpapp, takpapp & takshingel zarmeringsnät typ Stucanet Verktygsmodell: S200 S16 : Vikt: 2,2 kg Mått (HxLxB): 285x355x80 mm Arbetstryck: Max 8,3 bar Luftåtgång: ca 1,1 liter Magasin: 150 klammer Klammerlängd: mm Klammerrygglängd: 12,8 mm Tråddimension: 1,65x1,35 mm Ljudnivåer enligt SS-EN 12549: Ljudeffekt 95 db(a) Verktygsmodell: S200 W16 : Vikt: 2,2 kg Mått (HxLxB): 298x384x86 mm Arbetstryck: Max 8,3 bar Luftåtgång: ca 1,1 liter Magasin: 150 klammer Klammerlängd: mm Klammerrygglängd: 24 mm Tråddimension: 1,68x1,35 mm Ljudnivåer enligt SS-EN 12549: Ljudeffekt 81 db(a) Klammer till S16 Klammerlängd Antal/ask UTomhus ROSTFRI A4 klammer 38 mm mm inomhus ELFÖRZINKAD klammer 25 mm mm mm mm Du kan använda klammern för montering av Fermacell-skivor mm 12,8 mm Klammer till W16 24 mm Klammerlängd Antal/ask UTOMHUS ROSTFRI A2 38 mm INOMHUS ELFÖRZINKAD klammer 16 mm mm mm mm mm 30

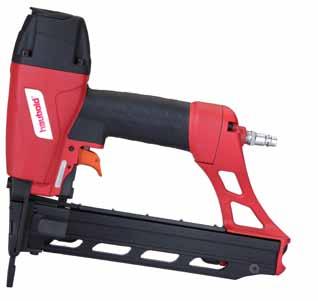

31 PN 540, KL-500 klammer PN 755, KG-700 klammer Pneumatisk klammerpistol zgipsskivor zskivor zpaneler Verktygsmodell: PN 540 : Vikt: 1,22 kg Mått (HxLxB): 264x294x64 mm Arbetstryck: 5,5-8 bar Luftåtgång: 0,7 liter vid 6 bar Magasin: 155 klammer Klammerlängd: mm Klammerryggbredd: 11 mm Tråddimension: 1,0x1,2 mm Ljudnivåer enligt SS-EN 12549: zemballage zmöbler zlister PN 540 är både lättare och tystare än tidigare modell samt har samma goda teknologi och unika egenskaper som PN 755. Vibrationer enligt SS-ISO : 2,5 m/s 2 Ljudtryck 95,7 db(a) Ljudeffekt 95,3 db(a) Klammer i Haubold KL 500-serien Att använda denna klammer är ett lämpligt och, i Tyskland, godkänt sätt att sätta upp gipsskivor mot träram. Klammerlängd Antal/ask ELFÖRZINKAD 15 mm mm mm mm mm mm mm Du kan använda klammern för montering av Fermacell-skivor. 11 mm Pneumatisk klammerpistol zråspont z zskivor Takluckor Verktygsmodell: PN 755 : Vikt: 2,19 kg Mått (HxLxB): 298x384x86 mm Arbetstryck: 5-8,3 bar Luftåtgång: ca 1,1 liter Magasin: 150 klammer Klammerlängd: mm Klammerryggbredd: 11,3 mm Tråddimension: 1,6x1,34 mm Ljudnivåer enligt SS-EN 12549: zemballage zmöbler Verktyget är lätt och välbalanserat. Justerbart luftutblås och enkel djupjustering. Snabb och enkel renslucka i framkant på nosen. Stopp efter sista skjutna klammern vilket betyder att du slipper onödiga märken i materialet. Ljudtryck 84,3 db(a) Ljudeffekt 97,3 db(a) Vibrationer enligt SS-ISO : 3,85 m/s 2 Klammer i Haubold KG 700-serien Klammerlängd Antal/ask ELFÖRZINKAD 30 mm mm mm mm mm mm Du kan använda klammern för montering av Fermacell-skivor. 11,3 mm 31

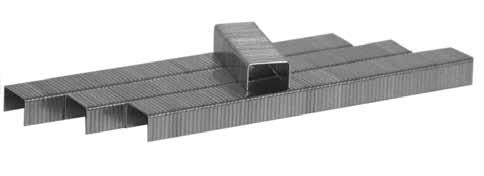

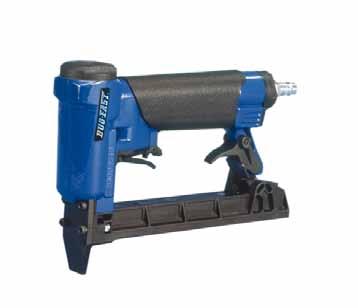

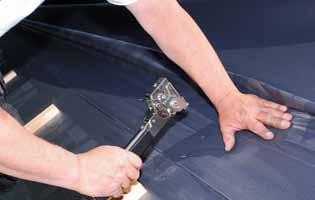

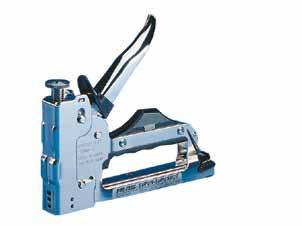

32 Verktyg och 50-klammer K5016 cs ,4 mm HT550C Verktyg för 50-klammer cs5000 är ett manuellt robust och välbalanserat verktyg med ställbar slagkraft. HT550C är en Hammer Tacker av hög kvalitet. Levereras med 1000 klammer. K5016 är ett tyst och lätt pneumatiskt verktyg. Finns även med långt magasin (K5016L) och automatventil (K5016AFD). Ljudtryck 81,3 db(a) och Ljudeffekt 92,1dB(A). 50-klammer för CS5000, HT550C & K5016 Klammerlängd Antal/ask Lev.förpackning inomhus ELFÖRZINKAD klammer 6 mm ask mm ask mm ask mm ask mm ask mm Verktygsmodell: cs5000 HT550C K5016 : Vikt: 0,8 kg 0,9 kg 0,8 kg Mått(HxL): 170x187 mm 83x287 mm 157x218 mm Magasin: 84 klammer 84 klammer 150 klammer Arbetstryck: bar Luftförbrukning: - - 0,3 l vid 6 bar Nos: mm Klammerbenlängd: 6-14 mm 6-8 mm 6-16 mm Klammerrygglängd: 12,4 mm 12,4 mm 12,4 mm Tråddimension: 1,3x0,5 mm 1,3x0,5 mm 1,3x0,5 mm 32

33 Övrigt Tillbehör till Paslode IM90i, IM100i & PPN50i Beskrivning Antal/ask Batteri Batteriladdare Anslutningssladd för laddare 230 V Anslutningssladd för laddare 12 V För tillbehör till Paslode IM90Ci, IM100Ci & PPN50Ci se sid 6 och 20. Tillbehör till Paslode IM50 F18 Beskrivning Antal/ask Batteri Batteriladdare Anslutningssladd för laddare 230 V Anslutningssladd för laddare 12 V Gumminos standard Gumminos mjuk För tillbehör till Paslode IM50 F18 Lithium se sid 23. Tillbehör till Paslode IM65 F16 & IM65A F16 Beskrivning Antal/ask Batteri Batteriladdare Anslutningssladd för laddare 230 V Anslutningssladd för laddare 12 V Gumminos Fjädernos används till spikning av dold spikning i noten För tillbehör till Paslode IM65 F16 Lithium & IM65A F16 Lithium se sid 25 och

34 Kompressorer, Tillbehör Slangvinda Innerdiameter: Längd: Arbetstryck: 8,5 mm 30 meter Nippel: 1/4 max 15 bar Paslode slangvinda med 30 meter slang för pneumatiska verktyg är smidig och lätt att bära med sig. Fäll ut handtaget och veva snabbt upp slangen när jobbet är klart. Slang Benämning Armerad 1/4 PU-slang med snabbkopplingar Tryckluftsslang för dyckertpistol med mindre än 1,3 liters luftförbrukning. 15 meter. Armerad 3/8 PU-slang med snabbkopplingar Tryckluftsslang för spikverktyg med mellan 1,5 och 3,0 liters luftförbrukning. 15 meter. Välj rätt kompressor Verktyg Kompressor Paslode FN Paslode FN1650 Paslode FN1650C Duo-Fast FN4455 Paslode FN Paslode FN16A65 Haubold PN540 Paslode S200-S16 Paslode S200-W16 Haubold PN755 Paslode PSN50NP Paslode LCP45 Paslode LCP45.1 Paslode LCP65 Paslode LCP45R Duo-Fast KD440GN Duo-Fast CNP40M Haubold RNC45R Haubold RNC65 S/W II Duo-Fast CNP75.1 Duo-Fast CNP65.1 Haubold RNC90Z Paslode PSN90 Paslode PSN100.1 Duo-Fast DF90S Duo-Fast DFSN90.1 Paslode 6625/160SQ Paslode 6512/130SQ = OK = Med viss begränsning = Passar ej 34

35 Proline 160 Special Combi Kit Liten dyckertkompressor zoljefri zför dyckertpistoler med zåterfyller luft snabbt. lågt arbetstryck. Proline 160 är kompressorn för den driftiga hobbyfixaren. En liten kompakt kompressor som är helt perfekt för de små jobben hemma i huset och garaget. Special Combi Kit FN Innehåll Dyckertpistol + kompressor + slang Paslode dyckertpistol, FN För rak 1,2 mm dyckert mm. Se sid 24. Paslode Proline160 kompressor Liten, lätt och smidig dyckertkompressor. Paslode lättslang 15 meter 1/4 PU-slang med kopplingar. Se sid 34. Verktygsmodell: PROLINE 160 : Vikt: 9,5 kg Mått (HxLxB): 370x450x415 mm Motoreffekt: 1,5 HK Varvtal: 3400 Nätspänning: 230 V 1-FAS Fri avgiven luftmängd vid 6 bar/min: 159 liter Luftkapacitet: 64 l/min Max arbetstryck: 8 bar Tank: 6 liter Ljudnivå: 95dB(A) För dyckertpistoler med upp till 7 bars arbetstryck. 35

36 Proline 115 Tyst dyckertkompressor Låg ljudnivå Oljefri För dyckertpistoler med upp till 7 bars arbetstryck. Proline 115 är en tystgående kompressor som jobbar i den behagliga ljudnivån 66db. Perfekt när omgivningen kräver tystnad. Kompressorn är en pålitlig och tyst kvalitetskompressor för finjobben. Verktygsmodell: PROLINE 115 : Vikt: 16 kg Mått (HxLxB): 500x450x190 cm Motoreffekt: 1,0 HK Varvtal: 1400 Nätspänning: 230 V 1-FAS Fri avgiven luftmängd vid 6 bar/min: 115 liter Luftkapacitet: 47 l/min Max arbetstryck: 8 bar Tank: 6 liter Ljudnivå: 66,0dB(A) 36

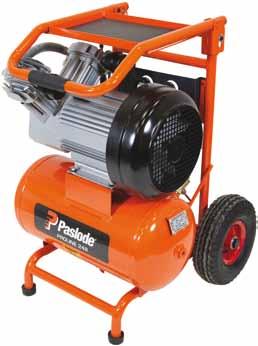

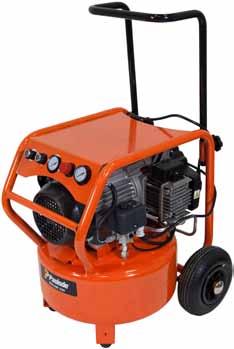

37 Proline 248 Proline 330 Kompakt kompressor ztvåcylindrig kompakt motor. z Kompressor för all typ av spikning. Proline 248 är en kompressor med stor arbetskapacitet och arbetsvänlig ljudnivå. Passar allt från de små nätta jobben som listning och fodring till stom- och panelspikning. Kompressorn är kompakt och robust. De öppna delarna skyddas väl genom vikfunktionen av handtaget med tillhörande skyddsplåt. Den är transportvänlig i bilen genom sin låga och breda tygndpunkt. Oljefri professionell kompressor zkompressor för all typ av spikning. Proline 330 passar alldeles utmärkt till samtliga arbetsområden och pneumatiska verktyg. Kompressorn är kompakt, väl skyddad, mycket transportvänlig och lätt att lasta in i bilen. Den är oljefri och återfyller mycket snabbt. Oljefri Oljefri Stora luftfyllda gummihjul Stora luftfyllda gummihjul Stor lufttank Verktygsmodell: PROLINE 248/20-10 : Vikt: 51 kg Mått (HxLxB): 530x560x755 mm Motoreffekt: 3,0 HK Varvtal: 1450 Nätspänning: 230 V 1-FAS Fri avgiven luftmängd vid 6 bar/min: 178 liter Luftkapacitet: 159 l/min Max arbetstryck: 10,5 bar Tank: 24 liter Ljudnivå: 78 db(a) Verktygsmodell: PROLINE 330/24-10 : Vikt: 48 kg Mått (HxLxB): 477x548x570 mm Motoreffekt: 2,5 HK Varvtal: 1400 Nätspänning: 230 V 1-FAS Fri avgiven luftmängd vid 6 bar/min: 230 liter Luftkapacitet: 330 l/min Max arbetstryck: 10,5 bar Tank: 24 liter Ljudnivå: 78 db(a) Passar alla typer av spikoch dyckertpistoler. 37

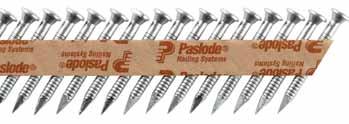

38 Ankarspik, Ankarskruv Byggvinklar Spar tid! Verktyg och bandad ankarspik hittar du på sid 20 & 21. Lös ankarspik Ø x Längd i mm Antal/ask Best. nr. täckt utomhus - Galv plus ankarspik 4 x x x Lös ankarskruv Ø x Längd i mm Antal/ask Best. nr. inomhus - elförzinkad ankarskruv 5,0 x 40 TX Byggvinklar Höjd x Längd x tjocklek x Bredd i mm CE-märkning Antal/ask Best. nr. 40 x 40 x 2,0 x x 40 x 2,0 x x 50 x 2,0 x x 50 x 2,5 x x 60 x 2,5 x x 60 x 2,5 x x 67 x 2,0 x 90 Förstärkt x 70 x 2,0 x 55 X x 70 x 2,0 x 55 Förstärkt X x 70 x 3,0 x x 80 x 2,5 x x 62 x 2,0 x 40 Förstärkt X x 35 x 3,0 x x 60 x 2,5 x 60 Förstärkt. Ø10 X x 60 x 2,5 x 60 Förstärkt. Ø12 X x 90 x 2,5 x 65 X x 90 x 2,5 x 65 Förstärkt X x 90 x 3,0 x x 52 x 3,0 x 76 Förstärkt X x 52 x 3,0 x 116 X x 50 x 3,0 x 50 X x 105 x 3,0 x 90 X x 105 x 3,0 x 90 Förstärkt X x 90 x 3,0 x 40 X x 50 x 3,0 x 40 X x 84 x 4,0 x x 50 x 2,0 x x 50 x 2,0 x * *Beställningsvara 38

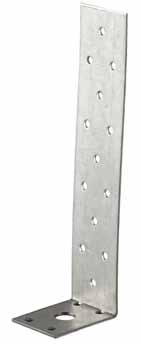

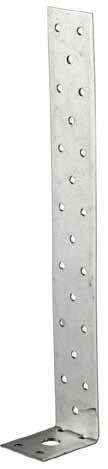

39 Byggvinklar

40 Balkskor B H Balkskor utåtvikta Power Line Paslode Power Line balkskor har samma styrka men 35-40% lägre vikt än en traditionell balksko. Tillverkade i Danmark. Bredd x Höjd mm Antal/ask Best. nr. TJOCKLEK: 1,5 mm 45 x x x x x x x x x x x x Balkskor utåtvikta traditionella B H Bredd x Höjd mm Antal/ask Best. nr. TJOCKLEK: 2 mm 76 x x x x x H Balkskor utåtvikta A4 Bredd x Höjd mm Antal/ask Best. nr. TJOCKLEK: 2 mm 45 x B B H Balkskor inåtvikta Bredd x Höjd mm Antal/ask Best. nr. Tjocklek: 2 mm 45 x x x x x x x x x

41 Dragankare, Hål- & Dragband Vindavstyrningssystem Dragankare Höjd mm Antal/ask Best. nr * *Beställningsvara N x 12,5 mm Hålband Bredd x tjocklek mm Meter/rulle Antal rullar Best. nr. N x 20 mm 7,5 10 7, x x x 1, x 1, x Dragband Power Line Paslode Power Line dragband har samma styrka men 25% lägre vikt än ett traditionellt dragband. Tillverkade i Danmark. Bredd x tjocklek mm Meter/rulle Antal rullar Best. nr. 40 x 0, x 0, x 1, x 1, x 1, x 1, Vindavstyrningssystem Fullständig sats med vindavstyrningsbeslag till en taksida. Innehåller 2 st ändfästen med spännare samt 2 st slutfästen. Beskrivning Antal/ask Best. nr. För dragband mm För dragband mm

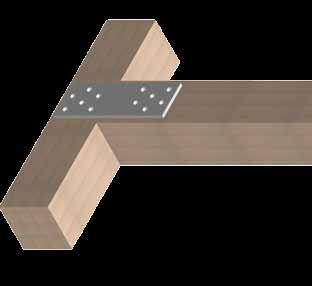

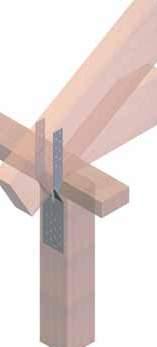

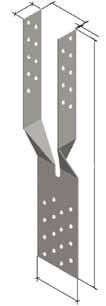

42 Spikningsplåt Gaffelankare Spikningsplåt Bredd x Längd mm Antal/ask Best. nr. Tjocklek: 1,5 mm 60 x x x x x x x x x x x Tjocklek 2 mm 40 x x x x x x x x x x x x x x x * 200 x *Beställningsvara B Gaffelankare Höjd x Längd x Bredd x tjocklek i mm Antal/ask Best. nr. 320 x 60 x 50 x 1, H 42

43 Balkankare, Takstolsfäste Takåsfäste, Åsfästen Balkankare Höjd x Bredd x tjocklek i mm Antal/ask Best. nr. 180 x 50 x B H Takstolsfäste Höjd x Bredd i mm Antal/ask Best. nr. 180 x 47, B Takåsfäste Höjd x Bredd i mm Antal/ask Best. nr. TJOCKLEK 2 MM 170 x x H B Åsfästen Höjd x Bredd i mm Antal/ask Best. nr. H Tjocklek 1,5 mm 170 x 32 Höger x 32 Vänster x 32 Höger x 32 Vänster x 32 Höger x 32 Vänster x 32 Höger x 32 Vänster x 32 Höger x 32 Vänster x 32 Höger x 32 Vänster

44 H Balkstropp, Stolpskor Ingjutningsjärn Balkstropp Höjd x Längd x Bredd x tjocklek i mm Antal/ask Best. nr. 134 x 756 x 40 x 1, H L B B A H H1 Stolpskor U-skänkel A x B x H x H1 x tjocklek i mm Antal/ask Best. nr. SKAFT Ø 16 mm. VARMFÖRZINKAD 45 x 102,5 x 40 x 200 x x 100,0 x 40 x 200 x x 125,0 x 70 x 200 x x 114,5 x 70 x 200 x B Stolpskor L-skänkel A A x B x H x H1 x tjocklek i mm Antal/ask Best. nr. SKAFT Ø 16 mm. VARMFÖRZINKAD 70 x 75 x 110 x 200 x H1 Ingjutningsjärn Bredd x Höjd x tjocklek i mm Antal/ask Best. nr. VARMFÖRZINKAD 30 x 350 x x 450 x

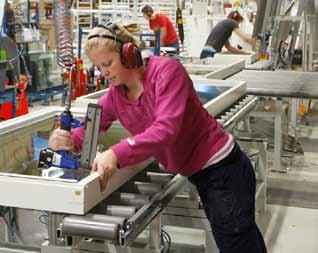

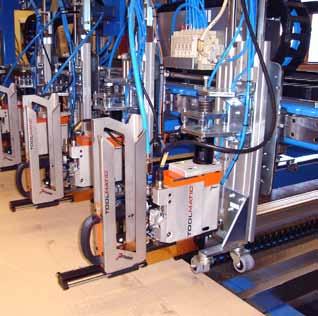

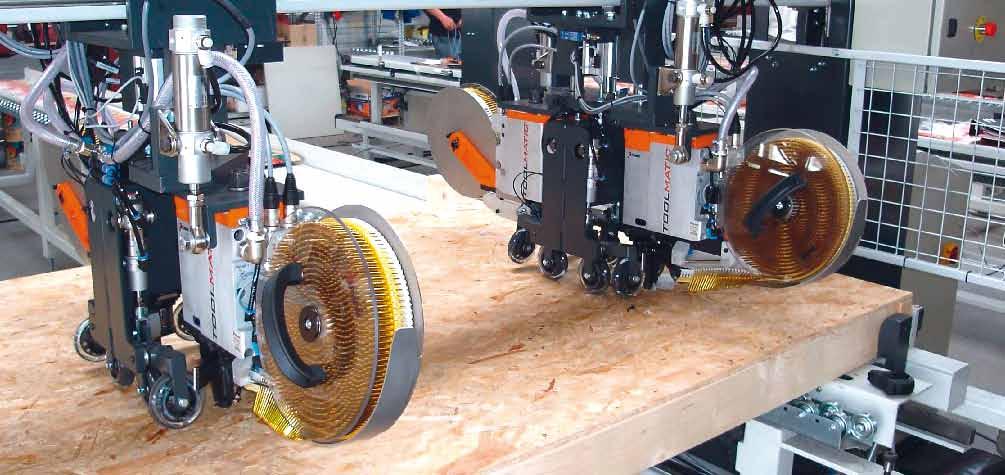

45 Hos den tillverkande industrin Förutom den professionella hantverkaren har vi även siktet inställt på att vara en del av den hus-, fönster- & dörrtillverkande industrin så som vi varit sedan 1960-talet. I träinfästningssortimentet för industrin finns allt från avancerade produktionslinjer med spikitryckare och skruvautomater till ett stort sortiment spik, klammer, dyckert och spikplåt. Snyggt och tryggt resultat

46 Spik & Dyckert Fakta CE-märkning Hälso- och miljövänligt Spik för bärande träkonstruktioner ska vara CE-märkta enligt EU-byggproduktförordning. CE-märkning är en produktmärkning av den Europeiska unionen. Bokstäverna CE är en förkortning för Conformité Européenne (i överensstämmelse med EU-direktiven). För att få CE-märka en produkt ska produkten överensstämma med kraven på säkerhet, hälsa och miljö. föreskriven kontrollprocedur ha följts. Är en produkt CE-märkt visar detta att tillverkaren eller importören har följt de grundläggande hälso-, miljö och säkerhetskrav som återfinns i de EU-direktiv som reglerar detta. All Paslode, Duo-Fast och Haubold spik som är CE-märkt är dokumenterad i så kallade Declaration of Performance (DoP) som du kan ladda ner från Spik under varumärken Paslode och Duo-Fast är av högsta kvalitet på många sätt. De är också fria från bly och kadmium som är farligt för både människa och natur. Pålitligt system Enligt Arbetsmiljöverkets krav, EN792-13, ska du alltid använda föreskrivna fästelement, gaspatroner och reservdelar i och till dina gasdrivna spikverktyg. Risken finns annars att funktionen på verktyget försämras och det kan i värsta fall gå sönder. Normalt räcker den gas till den spik och dyckert som den sampackas med i Paslode originalförpackningar. Men för särskilda behov finns även lösa Paslode gaspatroner. EN European Safety Standard Rostskydd Eurocode 5 fastställer korrosionskraven på spiken och anger vilken serviceklass som gäller. Eurocode 5 är den europeiska normen för byggande i trä och som ersatt alla tidigare nationella byggnormer och ska uppfylla europeiska standarden EN Paslode, Duo-Fast och Haubold följer systemet nedan: Korrosionsskydd & etikettfärg Blank Elförzinkad < 12 μm Galv Plus Elförzinkad 12 μm Varmförzinkad Korrosionsbeständighet* Max Eurocode 5 Serviceklass Serviceklass 1 Inomhus Serviceklass 1 Inomhus Serviceklass 2 Täckt utomhus Serviceklass 3 Utomhus Spikstammar Ringspik Unilock-spik Kartrospik Slät spik Skruvspik Högt utdragsvärde. Passar för bl a stom- & panelspikning. Delvis ringad stam (24 ringar/2,54cm. Medelhögt utdragsvärde. Designad för nordiskt virke. Högt utdragsvärde. Hög tvärkraft och lågt utdragsvärde. Passar t ex för träemballage. Skruvad stam passar för att spika träemballage. Rostfri A2 & A4 Serviceklass 3 Utomhus Serviceklass 1 = Inomhus. Men även vindsbjälklag och takstolar i kalla men ventilerade vindsutrymmen över varaktigt uppvärmda lokaler. Serviceklass 2 = Täckt utomhus: Icke varaktigt uppvärmda men ventilerade byggnader som fritidshus och kallgarage. Även yttertakpaneler. Serviceklass 3 = Utomhus: för väta oskyddade konstruktioner och konstruktioner i kontakt med mark. Dyckertstammar 18 Gauge = Stam Ø 1.2 mm 16 Gauge = Stam Ø 1.6 mm 46

47 Spik & Verktyg Fakta Paslode gasteknologi Spika säkert Verktyget drivs av en lätt utbytbar gaspatron. Varje gång verktygets nos trycks ner mot underlaget blandas en mängd luft och gas som sprutas in i förbränningskammaren och som antänds av en gnista när avtryckaren trycks in. Precis som i en bilmotortvingas kolven nedåt och skjuter spiken/dyckerten/klammern till förinställt djup Batteriet driver fläkten för att förhindra överhettning Tändstift 2. Fläkt 3. Bränsleport 4. Förbränningskammare 5. Kolvaggregat 6. Cylinder Spik- & dyckertåtgång Regelverk - ca 6 spik/löpmeter Råspont - ca 18 spik/m 2 Takpapp - ca 30 spik/m 2 Ströläkt - ca 10 spik/m 2 Bärläkt - ca 20 spik/m 2 Utvändig panelbärläkt - ca 20 spik/m 2 Takstolar - Antal spik enligt konstruktörens anvisningar. Utvändig panel/foder - ca 30 spik/m 2 Invändig vägg, gips, spån - ca 25 spik/m 2 Spånskivegolv - ca 10 spik/m 2 Trall - ca 35 Trallex/m 2 Staket - ca 5 spik/löpmeter Lister/invändigt foder - ca 6 dyckert/löpmeter Invändig panel - ca 30 dyckert/m 2 Spikräknare med länkar till rekommenderade produkter hittar du på och För din säkerhet: Läs alltid verktygets säkerhetsföreskrift och bruksanvisning innan du använder verktyget. Bär aldrig omkring verktyget med avtryckaren intryckt. Använd skyddsglasögon och hörselskydd. Rikta aldrig verktyget mot dig själv eller annan person. Håll verktyget riktat nedåt när magasinet ska laddas. Koppla ur tryckluften vid längre förflyttningar, på stegar & ställningar. Reglera lufttrycket till vad som krävs för god islagning av spik/dyckert/klammer. Kontrollera att lufttrycket inte överstiger rekommenderat högsta arbetstryck med mer än 10%. Använd endast av tillverkaren rekommenderade spik/dyckert/klammer och reservdelar. Använd endast av tillverkaren rekommenderade gaspatroner. Använd dimsmörjare på tilluften eller droppa några droppar olja i verktyget varje arbetsdag. Koppla ur tryckluften före varje ingrepp i verktyget. Serva verktyget regelbundet enligt tillverkarens instruktioner. Gör inga ändringar på verktyget utan leverantörens godkännande. Ta inte isär eller sätt några delar ur funktion. Gör inga provisoriska reparationer. Undvik långa och klena luftslangar. Reparationer får endast utföras av tillverkaren godkänd reparatör. Spikverktyg märkta med en upp- och nedvänd liksidig triangel ska ha säkringsbygel. Att spika med pneumatiska och gasdrivna verktyg är säkert, men det är viktigt att följa gällande anvisningar enligt svensk standard SS-EN A1:2008. Teknisk support: När du ska fästa i trä ring

48 Stomme / Råspont / Panel / Tak Användningsområden De professionella valen för snabbt och tryggt byggande. Välj rätt spik. Eurocode 5 klimatklasser: KLIMATKLASS 1 Inomhus KLIMATKLASS 2 Inomhus ej uppvärmt, Täckt utomhus KLIMATKLASS 3 Utomhus Blank Elförzinkad < 12 μm Galv Plus 12 μm Varmförzinkad Rostfri A2 & A4 Teknisk support: När du ska fästa i trä ring

49 Stomme / Råspont / Panel / Tak Användningsområden STRÖLÄKT/BÄRLÄKT 1 6 Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN SPÅNSKIVEGOLV/GOLVSPIKNING Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN TAKSTOLAR/REGELVERK 2 7 Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN INFÄSTNINGAR AV FACKVERKSVÄGGAR Verktyg Sidan Mot trä: Paslode PPN50Ci 20 Paslode PSN50NP 21 Mot syll: SPIT P370/SPIT P RÅSPONT/TAKLUCKOR Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN REGELVERK Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN TRALL/TRÄDÄCK 4 9 Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN INFÄSTNING AV BYGGBESLAG Verktyg Sidan Paslode PPN50Ci 20 Paslode PSN50NP 21 5 UTVÄNDIG PANEL/FODER Verktyg Sidan 10 STAKET Verktyg Sidan Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode PSN90/PSN Duo-Fast CNP65.1/CNP Duo-Fast DF90S/DFSN

50 Finsnickeri Applikationer De professionella valen för smidigt och snyggt byggande. Välj rätt spik. Eurocode 5 klimatklasser: KLIMATKLASS 1 Inomhus KLIMATKLASS 2 Inomhus ej uppvärmt, Täckt utomhus KLIMATKLASS 3 Utomhus Blank Elförzinkad < 12 μm Galv Plus 12 μm Varmförzinkad Rostfri A2 & A4 Teknisk support: När du ska fästa i trä ring

51 Finsnickeri Applikationer INVÄNDIG GOLVLÄGGNING 1 5 Verktyg Sidan LISTER/INVÄNDIGT FODER Verktyg Sidan Paslode IM50 F18 Lithium 23 Paslode IM65A F16 Lithium 27 Paslode IM65 F16 Lithium 25 Paslode FN1650.1/FN Paslode FN Paslode IM90Ci/IM100Ci 6 Paslode IM Paslode IM50 F18 Lithium 23 Paslode IM65A F16 Lithium 27 Paslode IM65 F16 Lithium 25 Paslode FN1650.1/FN Paslode FN INVÄNDIG PANEL 6 LISTER/INVÄNDIGT FODER Verktyg Sidan Verktyg Sidan Paslode IM50 F18 Lithium 23 Paslode IM50 F18 Lithium 23 Paslode IM65A F16 Lithium 27 Paslode IM65A F16 Lithium 27 Paslode IM65 F16 Lithium 25 Paslode IM65 F16 Lithium 25 Paslode FN1650.1/FN Paslode FN1650.1/FN Paslode FN Paslode FN LISTER/INVÄNDIGT FODER 87 MONTERING AV INREDNING BL A TRAPPRÄCKEN & DEKOR Verktyg Sidan Paslode IM50 F18 19 Paslode IM65A F16 24 Paslode IM65 F16 22 Paslode FN1650.1/FN Paslode FN Duo-Fast FN Verktyg Sidan Paslode IM50 F18 Lithium 23 Paslode IM65A F16 Lithium 27 Paslode IM65 F16 Lithium 25 Paslode FN1650.1/FN Paslode FN FÖNSTERMONTAGE Verktyg Sidan Paslode IM50 F18 Lithium 23 Paslode IM65A F16 Lithium 27 Paslode IM65 F16 Lithium 25 Paslode FN1650.1/FN Paslode FN

52 D B F E C A M K J G H L N I Spikräknare Spikräknare med länkar till rekommenderade produkter hittar du på Applikation och antal spik Verktyg Spiklängd Sidan A. REGELVERK ca 6 spik/löpmeter B. RÅSPONT ca 18 spik/m 2 C. BÄRLÄKT ca 20 spik/m 2 D. TAKSTOLAR Antal spik enligt konstruktörens anvisningar Paslode IM90Ci/IM350+ Paslode IM100Ci Paslode PSN90/100.1 Duo-Fast CNP65.1/CNP75.1 Duo-Fast DF90S/ DFSN mm mm mm mm/40-75 mm mm 6/ E. TAKPAPP ca 30 spik/m 2 Paslode IM45 CW Haubold RNC 45R F. STRÖLÄKT ca 10 spik/m 2 Paslode IM90Ci Paslode IM100Ci Duo-Fast CNP65.1/CNP mm mm mm mm mm/40-75 mm G. UTVÄNDIG PANELBÄRLÄKT ca 20 spik/m 2 H. UTVÄNDIG PANEL / FODER ca 30 spik/m 2 Paslode IM90Ci Paslode IM100Ci Duo-Fast CNP65.1/CNP75.1 Duo-Fast DF90S mm mm mm/40-75 mm mm I. STAKET ca 5 spik/löpmeter J. INVÄNDIG VÄGG, GIPS, SPÅN Duo-Fast CNP mm 8 ca 25 spik/m 2 K. SPÅNSKIVEGOLV ca 10 spik/m 2 Paslode IM90Ci/IM350+ Paslode IM100 Ci Duo-Fast CNP mm mm mm 6/ L. INVÄNDIG PANEL ca 30 spik/m 2 M. LISTER / INVÄNDIGT FODER ca 6 spik/löpmeter Paslode IM50 F18 Lithium Paslode IM65A F16 Lithium Paslode IM65 F16 Lithium Paslode FN16A65 Paslode FN Paslode FN1650.1/FN mm mm mm mm mm mm N. TRALL ca 35/m 2 Paslode IM90Ci Paslode IM100Ci Duo-Fast CNP75-serien mm mm mm

53 Fäst i karm Montagebeskrivning 54 Adjufix hylsor 54 Adjufix skruv 55 Adjufix tillbehör 56 Adjufix verktyg 57 Adjufix Smart Pack 58 Adjufix Premium Pack 58 Fäst karm i alla slags material 59 Tips & trix 60 Adjufix hos den tillverkande industrin 61 Svensk standard

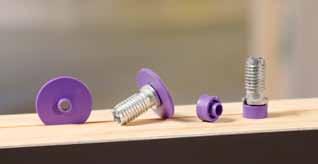

54 Montagebeskrivning Adjufix hylsor Gör så här: 1. Skruva in hylsorna i karmens utsida med ett Adjufixverktyg. Stanna 0,5 1 cm från karmen. Karm Sätt fast tryckfördelningsbricka på hylsan vid tunga montage och vid montage mot porösa material, t ex lättbetong. 2. Sätt karmen på nivåregleringsklossarna som du ställt in i lämplig höjd och spikat eller skruvat fast där karmen ska stå. Karm Hylsor För träkarm: Karmhylsa för träkarm Längd, mm Antal /ask Antal/ lev. förp. Ref.nr WM28SB WM28A WM WM33SB WM33A WM WM38SB WM38A WM Passar i mm hål. Välj så lång Adjufix-hylsa som möjligt. Karmtjocklek 30 mm: 28 mm hylsa. Justeras 0-13 mm. Karmtjocklek 35 mm: 33 mm hylsa. Justeras 0-18 mm. Karmtjocklek 40 mm: 38 mm hylsa. Justeras 0-23 mm. Kopplingshylsa för träkarm Längd, mm Antal /ask Antal/ lev. förp. Ref.nr WM38KA Lyft in karmen och justera ut hylsorna mot väggomfattningen med ett Adjufixverktyg. Kolla med vattenpass att karmen är rakt monterad. Vägg Karm Hylsa för ihopkoppling av fler träkarmar. Med 10 mm insex för iskruvning. För plast-, aluminium & stålkarm: Karmhylsa för plast-, aluminium- & stålkarm Längd, mm Antal /ask Antal/ lev. förp. Ref.nr AH AH Skruva fast Adjufix-skruven. Du väljer skruv efter vilket väggmaterial som du ska fästa karmen i. Borra genom hylsan vid montage mot betong, lättbetong och tegel. Passar i mm hål. Med M16-gänga. Välj så lång Adjufix-hylsa som möjligt. Karmtjocklek minst 29 mm: 28 mm hylsa. Justeras 0-20 mm. Karmtjocklek minst 40 mm: 38 mm hylsa. Justeras 0-30 mm. Vägg Karm Karmhylsa för plast- & aluminiumkarm Längd, mm Antal /ask Antal/ lev. förp. Ref.nr PH PH Hylsa för insticksmutter PHM för plast- och aluminiumkarm. Utjustering 20 respektive 30 mm. Insticksmutter 5. Kolla av med vattenpass och efterjustera hylsan vid behov. Antal /ask Antal/lev. förp. Ref.nr PHM Insticksmutter för karmhylsa PH28 och PH38. Borra 18 mm. 54

55 Adjufix skruvar Skruvar Välj skruvsort utifrån vilket material du ska fästa karmen i. Se sid 58. När du monterat hylsan på karmens utsidan och justerat in karmen skruvar du in skruven i väggen från karmens insida. Skruv för vanliga montage mot trä Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 6x TRT650SB x TRT x TRT665SB x TRT T25 För vanliga fönster och innedörr. Skruv för tunga montage mot trä Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 8x TRT864SB x TRT T30 Tunga fönster och ytterdörrar. T30. Skruv och nylonplugg mot lättbetong, håltegel och Leca Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 8x PLTRT8100Z x PLTRT8120SB x PLTRT8120Z Borr Ø 8 mm. T25 Pluggen är specialtillverkad för att kunna gå igenom Adjufix hylsan. Skruv mot lättbetong, håltegel och Leca Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 7,5x LBT125SB ,5x LBT Ingen förborrning vid lättbetong och Leca. Borr Ø 6 mm vid håltegel. T30 Skruv och nylonplugg mot betong och massivtegel Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 8x PLTRT8060SB x PLTRT x PLTRT Borr Ø 8 mm. T25 Pluggen är specialtillverkad för att kunna gå igenom Adjufix hylsan. Skruv mot betong och massivtegel Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 7,5x BT050SB ,5x BT ,5x BT Borr Ø 6 mm. T30 Självborrande skruv mot stål Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 5,4x SRT532SB ,4x SRT ,4x SRT T25 Mot stålregel 1,0-2,5 mm. Självborrande skruv mot stål Ø x längd mm Antal /ask Antal/ lev. förp. Ref.nr 6,7x SRT Ingen förborrning vid stålregel 1,0-3,5 mm. Borr Ø 5,8 mm vid stålregel 3,5-5 mm. T

56 Adjufix tillbehör Tillbehör och montagehjälp Se på sidorna 59 och 60 hur du använder tillbehören och montagehjälpen nedan. Nivåregleringskloss Antal/ask Antal/lev. förp. Ref.nr 4 14 MONTKL1SB MONTKL1Z Nivåregleringskloss, mm, för att sätta karmen på bottenstycket. M6-skruv Längd, mm Antal /ask Antal/ lev. förp. Ref.nr ASM625I ASM640I För beslag och karmsammankoppling. Täcklock Färg Antal /ask Antal/ lev. förp. Ref.nr Vit 8 80 TLVIMSB Vit 200 TLVIM Ø 14/19 mm. Tryckfördelningsbricka Antal/ask Antal/lev. förp. Ref.nr 8 40 BRTSB BRT Tryckfördelningsbrickan fäster du i hylsan vid montage av tunga träkarmar eller när du fäster karm mot lättbetong, leca och håltegel. Se sid 59. Distansbricka Antal/ask Antal/lev. förp. Ref.nr 8 60 BRDASB BRDA Fäst distansbrickan, som bygger 10 mm, på hylsan när det är för mycket luft mellan karm och vägg (upp till 23 mm). Använd max 2 distansbrickor/hylsa beroende på skruvens längd. M6-mutter Antal/ask Antal/lev. förp. Ref.nr ASLM Till M6-skruv för beslag och karmsammankoppling. Rakt beslag Längd, mm Antal/ask Ref.nr BSA BSA BSA Rakt beslag för montage utanför smyg. Se sid 58. Bredd 35 mm, tjocklek 3 mm. Varmförzinkat. Rakt beslag för tunga montage Längd, mm Antal/ask Ref.nr BSA2175T BSA2200T BSA2250T Rakt beslag för tunga montage. För montage utanför smyg. Se sid 58. Bredd 50 mm, tjocklek 3 mm. Varmförzinkat. Montagehjälp Fixeringsverktyg Justerdjup mm Antal /ask Ref.nr MONTFIX II MONTFIXST MONTFIXST Montagehjälp för att montera alla fönster på samma djup. Se sid 60. NYHET! : Komplett fixeringsverktyg inkl. armar. Levereras i smidig tygbag. MONTFIXST2: Utbytbara armar för djupare montage. MONTFIXST3: Utbytbara armar för djupare montage. 2 st fixeringsverktyg, , levereras i smidig tygbag. 56 mm 34 mm 130 mm 15 mm Justerbart vinklat beslag Längd, mm Antal/ask Ref.nr 56/130 1 BSE130VJ Justerbart vinklat beslag för montage utanför smyg. Se sid 60. Tjocklek 3 mm. Varmförzinkat. Tryckfördelningsbrickan och distansbrickan är två av Adjufix-systemets smarta kompletterande lösningar som används vid behov 56
