3 db Inomhusavloppssystem Kompletta system Med ett komplett sortiment rör och rörlar erbjur db fackmässiga lösningar på avloppsinstallationen i nybyggnads och renoveringssaanhang. dbsortimentet omfattar dimensionerna,, och (ytterdimensioner). Produktsortimentet återfinns på sid 812. Såväl rör som rörlar är i saa material och sign samt i en mycket ljus grå färg, vilket gör att systemet lämpar sig bra även i synliga installationsfall. Naturligtvis finns övergångar till HTP Inomhusavloppssystem i dimensionerna 50 och 75. erna och passar direkt till HTPsystemet. db är tillverkat av ett mineralförstärkt polypropenmaterial (PP). Detta nya material ger mycket goda ljuddämpan egenskaper. Rör och rörlar har guiringstäta skarvar vilket gör installationen mycket enkel och läckagerisken minimal. db lämpar sig för installation inte bara i flerbostadshem och småhus utan också i industribyggnar, sjukhus, hotell m.m. Med db kompletta rör och rörlssortiment förfogar du över ett mornt inomhusavloppssystem som möjliggör snabba och tillförlitliga avloppsinstallationer i samband med nybyggnad eller renoveringar. db ett lätt rör med mycket hög kvalitet! Det mineralförstärkta polypropenmaterialet ger rör och rörlar med hög slagtålighet, beständighet mot höga spillvattentemperaturer och mycket god formstabilitet. db rör och rörlar uppfyller kraven i BBR94 (Boverkets byggnadsregler) och är typgodkända av SITAC, typgodkännanbevis 0856/97. Klass BSH: Spillvatten för hög temperatur. I byggnad för spillvatten där temperaturen kortvarigt uppgår till högst +95 C. Klass BR: Regnvattenledning i mark. Klass MSR: För avledning av såväl spillvatten som regnvatten i mark. 3

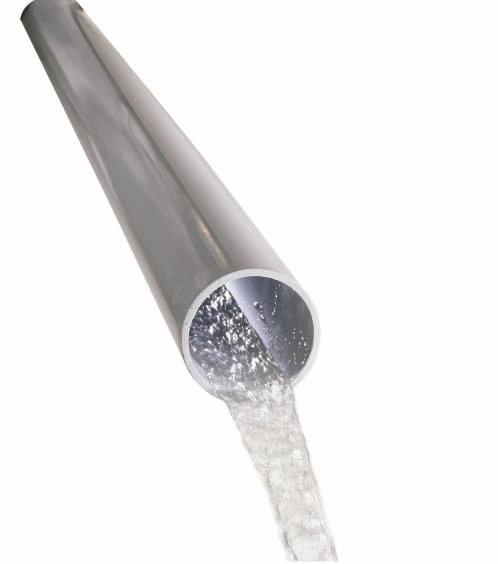

4 ätt och starkt! Det blir lättare när styrkan sitter i materialet. db rör levereras utan muff i längr om 3 m. De formspruta rörlarna med fabriksmontera tätningsringar ger korta monteringstir och en effektiv tätning. Ett traditionellt system med lösa kopplingar som skruvas saan tar för lång tid att installera idag. db med muffa lar och lätta rör ger en tidsbesparing på 2545% av n normala installationstin. Den låga vikten är en stor förl när man jämför med konkurreran system, betänk montörens arbetssituation, trångt eller på stegar/byggnadsställningar. I ssa belastan arbetssituationer måste rören vara lätta och enkla att montera. Kapning av röret sker enklast med en handsåg eller en rörkap direkt på arbetsplatsen. Röret behöver normalt ej fasas men skall gradas före saanfogningen. db är ett installationsvänligt system som värnar om installatörens arbetsmiljö. db har en godstjocklek som är större än hos vanliga plaströrssystem och som tillsaans med materialets egenskaper ger en produkt med hög hållfasthet och formstabilitet. Produkten klarar en långvarig kraftig belastning vilket ger lång livslängd. Då db bå är korrosionsbeständigt och har en slät yta, ger tta ett optimalt flö av spillvattnet i systemet. Materialet har en god kemikalieresistens mot alla typer av spillvatten t. ex. tvätt, rengörings och avkalkningsmel samt mot flesta avloppsvatten från sjukhus och industrier. På grund av materialets goda kemikalieresistens går t ej att lia. Temperaturbeständigheten för db är synnerligen god och systemet är testat i extrema förhållann med mediatemperaturer upp till 100 C. Brand db klarar brandsäkerheten Ett brandförlopp är ofta mycket dramatiskt. Eln måste snabbt kunna hejdas genomföringen. Det är därför viktigt att installationen utförs på ett korrekt dbrör Brandtätning med brandskyddsmassa för att begränsa skador på människor sätt så att konstruktionens brandmot och egendom. ståndstid bibehålls. För att undvika brandspridning las Förebyggan brandspridning mellan större byggnar in i brandceller. Om brandceller via avloppsrör behandlas varje sådan brandcell var helt sluten skulle brandspridningen knappast vara i BBR 94. Där framgår bl.a. att brandmotståndstin i en brandcellsskiljan Brandtätningstejp något problem. Men verkligheten är byggnadsl måste bibehållas, där inte sådan, utan t är mycket svårt n bryts av ett avloppsrör. Detta är att få en brandcell helt säker. Förutom ett generellt krav oavsett vilket rörma dörrar, fönster och andra öppningar terial som används. finns t i en byggnad en l installa Med db löses tta genom tioner som måste dras igenom en brandcellsskiljan byggnadsl. Det att montera brandtypgodkända brandstrypare på röret där t bryter en dbrör kan vara sådant som elkablar, ventila brandklassad byggnadsl. Rören tionstruor och avloppssystem. Då man installerar ett avloppssystem klarar då kraven på 60 respektive 120 minuters brandmotståndstid. Se även Brandtätning med brandskyddsmassa Brandtätningstejp som går mellan brandceller minskas s broschyr db Teknisk konstruktionens brandmotståndstid i info och projekteringsanvisning. 4

5 jud db t ljuddämpan avloppssystemet Vid provningar med avseen på ljuddämpan effekt har t visat sig att db har mycket bra ljuddämpan egenskaper. Oljud från avloppssystemet, speciellt i flervåningshus, har tidigare varit orsaken till att man ofta valt gjutjärnssystem. Med db får man plaströrssystemets alla övriga förlar samt ett tyst och effektivt avloppssystem. Provningsresultaten visar på egenskaper som dämpar ljud långt unr krav som ställs i Boverkets byggregler (BBR 94), en maximal ljudnivå på 35 db i utryen som sovrum och vardagsrum. db klarar Boverkets byggregler med god marginal, t.ex. en spolning i toaletten ger med skiljevägg beståen av regel en ljudnivå i angränsan rum som är unr 20 db. Detta är långt unr kraven på 35 db. db har stor volymvikt, vilket gör att ljudsvängningar effektivt fångas upp. I kombination med godstjockleken och rörets speciella molekylstruktur bidrar tta till god ljudabsorbtion. Detta gör att fortplantningen av ljut i avloppssystemet eller överföringen till andra byggnadslar reduceras kraftigt. De flesta byggmaterial som används idag har en bättre ljudisoleran förmåga vid höga frekvenser än vid låga. db dämpar mycket effektivt i t lågfrekventa ljudregistret, vilket är en stor förl eftersom t är tta ljud som blir särskilt störan i angränsan rum. Några saker man bör tänka på för att få minskat buller 1. Redan vid projekteringssket försöka få ner vattenhastigheten så mycket som möjligt. db (A) 2. Vid riktningsändringar av vattenflöt, speciellt vid höga vattenhastigheter, gäller: Ju mjukare riktningsändringar sto mindre buller. 3. Direkt kontakt mellan rör och byggnadslar skall undvikas. Vid montering på trä eller gips är tta särskilt viktigt. 4. Rörklaern skall fästas i tyngsta byggnadslarna. 5. Används rörklaer med guiinlägg reduceras ljut ytterligare med 2 3 db. 6. Använd rör med hög dämpningskoefficient, typ db db Gjutjärnsrör Diagraet visar 2 olika rörtypers effektivitet att dämpa buller från avloppssystemet. Proverna har genomförts samtidigt unr saa förhållann. 5

6 ering av db Ståen ledning, ering av spillvattenledning Föreskrifter och anvisningar för projektering av avloppsinstallationer återfinns i Boverkets Byggregler, BBR 94 kap 6:6, samt i Byggvägledning 10 kap 3. uftning av spillvattenledning uftningsledningen förs upp över byggnans yttertak. Hänsyn skall tas till risk för spridning av lukt till angränsan byggnar. uftningsledningen skall ges oavbruten stigning. Vakuumventil placeras i åtkomligt utrye utan frostrisk. ängdutvidgning För optimal skarvsäkerhet speciellt mellan rör och rörlar, skall hänsyn tagas till längdutvidgningen. Den är 0,09 /m C, vilket betyr att ledningssystemet skall ha inbyggd expansionsmöjlighet som tar upp aktuell längdutvidgning. edningsfall 0, Dim (50,0) 0,5 1 Dim (69,0) Minimifall Sannolikt spillvattenflö l/s Dim (99,4) Dim (149,4) iggan ledning () Sannolikt spillvattenflö l/s Sua anslutna normflön i l/s för bostär, kontor, ålrdomshem o d Sua anslutna normflön i l/s för hotell, sjukhus, skolor o d. Expansionsupptagan muffar skall fixeras så att längdutvidgningen upptas av expansionslen. Beroen på mediatemperaturen kan längdutvidgningen upptas på följan sätt: Spillvattentemperatur 60 C, Monteringstemperatur 20 C Expansionsmuffen, som upptar en längdutvidgning på 10 oavsett rördimension, tar upp längdutvidgningen för ett rör på 3 meter i expansionslen, vilket förenklar installationen. Se även sid. 14. Spillvattentemperatur > 60 C, Monteringstemperatur 20 C För spillvattentemperatur > 60 C gäller att ett expansionselement per 3 meter rör inte kan uppta hela längdutvidgningen. Då kapas röret på mitten och en extra expansionsmuff monteras. ängdutvidgningen som skall tas hänsyn till framgår av nedanståen diagram. ängdutvidgning i Rörlängd m 6 T ( o C)

7 Tekniska data e Symbolförklaring Generella dimensioner du di di = Invändig diameter du = Utvändig diameter = Rörbeteckning, rörytterdiameter e = Godstjocklek (min) = Bygglängd 1 = Totallängd 2 = Muffdjup, instickslängd 3 = Byggmått = Byggmått Z3 = Byggmått du e , , , ,3 64 Material: Polypropen (PP copolymer) bergmineralförstärkt Färg: jusgrå (RA 7035) : /50 d e /d i /70 /100 /150 Material Provningsmetod egenskaper: Densitet 1,9 g/cm 3 DIN Draghållfasthet 13 N/ 2 DIN Brottöjning 29% DIN Elasticitetsmodul 2400 N/ 2 DIN Ringstyvhet 25 kn/m 2 SS 3519 ängdutvidgningskoefficient 0,09 /m C DIN Råhetstal 0,00025 m Kemisk beständighet: Rör, rörlar och tätningsringar är beständiga mot avloppsvatten från ph 2 tom ph 12. Fullständiga uppgifter om beständighet mot speciella kemikalier finns angivna i ISO/TR 103 (PP). Godkännan och kvalitet: db är typgodkänt av SITAC, typgodkännanbevis 0856/97 AB är certifierat enligt ISO Märkning: Exempel: Rör db PP x 5, Godkännann Varunamn Material Rördimension Tillverkningstidpunkt Exempel: Rörlar db /45 PP Boverket i Sverige Boligministeriet i Danmark Iikesministeriet i Finland 7

8 Produktprogram db Inomhusavloppssystem Rör utan muff d e ,40 2,30 3,55 5,15 Passrör med muff d e ,31 0,70 1,05 1,50 Expansionsmuff inkl. guiring d e 1 M d u du 1 M ,20 0,30 0,49 0,75 Skjutmuff (reparationsmuff) d e ,18 0,26 1,43 0,62 Förminskningsrör, exentriska 1 f 2 2 d e1 / d e2 / / / / f ,20 0,45 0,47 0,98 8

9 Produktprogram db Inomhusavloppssystem Böj 15 d e ,20 0,33 0,61 0,89 Böj 30 d e ,21 0,37 0,65 1,00 Böj 45 d e ,22 0,39 0,71 1,10 Böj 87 d e ,25 0,45 0,89 1,77 ångböj 45 M d e ,25 9

10 Produktprogram db Inomhusavloppssystem Greör 45 d e 3 3 / /50 / / /50 / / // / / ,43 0, 0, 0,75 0,94 0,94 1,22 1,50 1,80 2,20 Greör 87 d e 3 3 / /50 / / /50 / / // ,37 0,49 0,49 0,59 0, 0, 0,94 1,10 Dubbelgreör 87 d e // ,40 3 Hörngreör 87 d e // , 3 10

11 Produktprogram db Inomhusavloppssystem Propp d e1 / d e ,11 0,20 0,37 0,54 Rensrör F d e F F * * ,30 0,87 1,20 3,52 * Skruvlock Övergång till HTPrör /50 / ,40 0,50 Övergång till gjutjärn inkl. tätningsring 1 di Z1 d e d i ,18 0,25 0,82 11

12 Produktprogram db Inomhusavloppssystem Brandtätningstejp för ingjutning, brandteknisk klass IE 120 B ,10 0,20 0,26 0,45 0,54 Brandskyddsmassa (Brennix) Mängd kg Expansionstätningsring ,3 0,5 0,7 1,2 Tätningsring Smörjmel Förpackning 50 ml

13 Montering Rörklaer db inomhusavloppssystem skall monteras spänningslöst och på ett sådant sätt att längdförändringar på grund av höga spillvattentemperaturer inte förhindras. Detta görs så att rör och rörlar monteras med fixeran och styran rörklaer så att expansionen sker i expansionsmuffen. Vid infästning skall stomljudsdämpan rörklaer, som omsluter röret fullständigt, användas. Rörklaern skall vara guibeklädd och skruvas fast i väggen. I fall ett ie tryck förekoer i rörsystemet skall varje guiringstätad skarv fästas med en rörklaer så att inte rör och rörlar kan glida isär axiellt. Avstånd mellan rörklaer Vid montering av rör som ej är fixera i genomgången av bjälklaget föreslås användning av 1 fixeran rörklaer på 12 meters höjd. Skall rören monteras i rum med våningshöjd > 2,5 meter eller i kanaler föreslås montering av 2 rörklaer per rörlängd (3 meter). Montera 1 fixerad rörklaer längst ned på röret och 1 styran rörklaer på ca 2 meters höjd. Vid rör fixera i bjälklagsgenomgångarna föreslås 2 styran rörklaer i varje våningsplan. Översta rörklaern monteras direkt unr expansionsmuffen. Kom ihåg att minst en expansionsmöjlighet mellan varje våningsplan skall finnas. Rörkapning db kan kapas med en rörkap... eller med en fintandad fogsvans. Montering av övergång från HTP till db Eventuella rester från kapningen gradas av och guiövergången monteras på röret. Övergången förses utvändigt med smörjmel. Muffar förses invändigt med smörjmel... och rörlen monteras på röret. 13

14 Montering Montering av expansionsmuff För att förhindra uppkomst av spänningar i rörsystemet skall expansionsmuffen användas. Expansionsmuffen skall användas vid skarvning av rör eller mellan rör och rörls spetsända. Skjutmuff skall inte användas vid skarvning av rör. ängutvidgningen som expansionsmuffen kan uppta är 10 oavsett rördimension (se även sid 7). 10 Expansionstätningsringen tas ut ur muffen... och monteras på rörets spetsända UTAN användning av glidmel. Röret bör ej fasas, bara gradas efter kapning. Expansionstätningsringen smörjes utvändigt med silikonsmörjmel. Stryk ett tunt skikt med silikonsmörjmel invändigt i expansionsmuffen. Expansionsmuffen skjuts in över tätningsringen tills ringens yttersta läpp ligger mot muffen (som n tidigare var monterad). 14
