LT-46Z70BU 16:9 LCD-TV BRUKSANVISNING NESTEKIDENÄYTÖLLÄ VARUSTETTU KÄYTTÖOHJE LAAJAKUVATELEVISIO

Transkript

1 NORSK SUOMI DANSK LT-46Z70BU 6:9 LCD-TV BRUKSANVISNING NESTEKENÄYTÖLLÄ VARUSTETTU KÄYTTÖOHJE LAAJAKUVATELEVISIO WE-SCREEN LCD-TV INSTRUKTIONSBOG BREDBILDS LCD-TV BRUKSANVISNING 0 Victor Company of Japan, Limited KTH-CR-MU LCT80-00A-U-SW

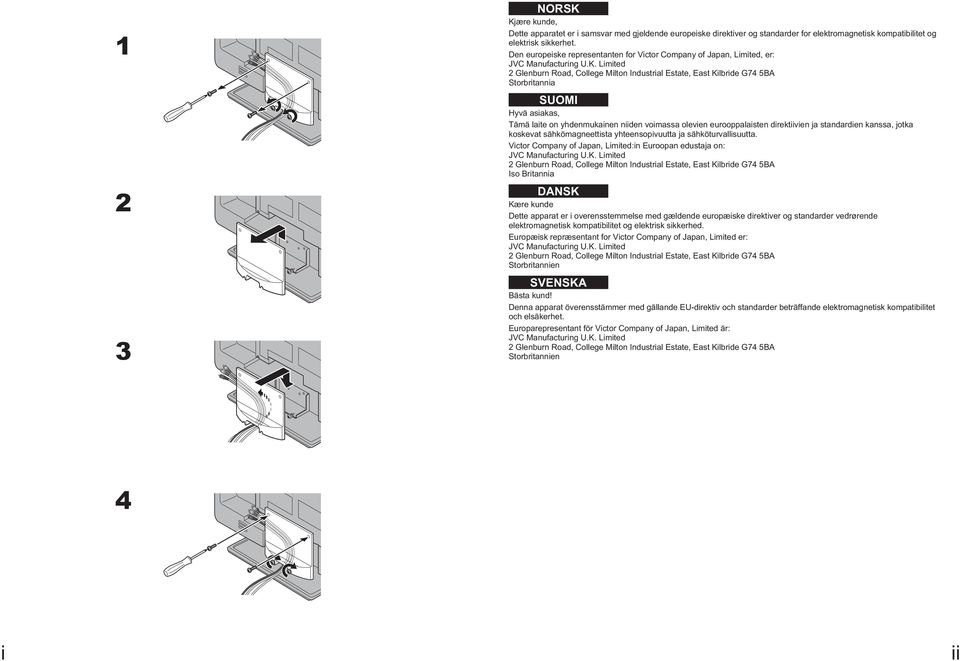

2 NORSK Kjære kunde, Dette apparatet er i samsvar med gjeldende europeiske direktiver og standarder for elektromagnetisk kompatibilitet og elektrisk sikkerhet. Den europeiske representanten for Victor Company of Japan, Limited, er: JVC Manufacturing U.K. Limited Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Storbritannia SUOMI Hyvä asiakas, Tämä laite on yhdenmukainen niiden voimassa olevien eurooppalaisten direktiivien ja standardien kanssa, jotka koskevat sähkömagneettista yhteensopivuutta ja sähköturvallisuutta. Victor Company of Japan, Limited:in Euroopan edustaja on: JVC Manufacturing U.K. Limited Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Iso Britannia DANSK Kære kunde Dette apparat er i overensstemmelse med gældende europæiske direktiver og standarder vedrørende elektromagnetisk kompatibilitet og elektrisk sikkerhed. Europæisk repræsentant for Victor Company of Japan, Limited er: JVC Manufacturing U.K. Limited Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Storbritannien Bästa kund! Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet. Europarepresentant för Victor Company of Japan, Limited är: JVC Manufacturing U.K. Limited Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Storbritannien 4 i ii

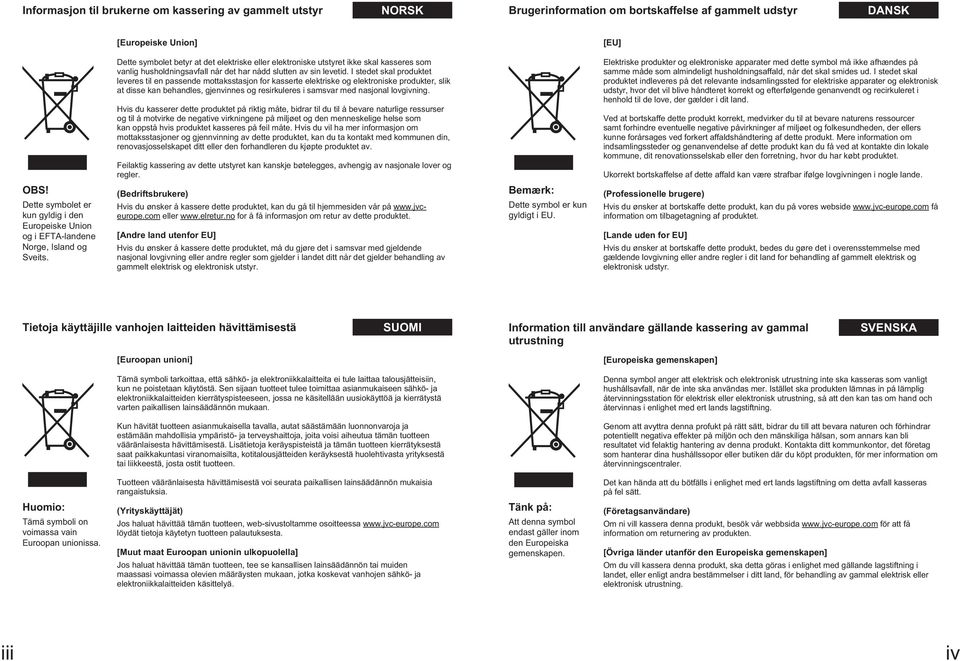

3 Informasjon til brukerne om kassering av gammelt utstyr NORSK Brugerinformation om bortskaffelse af gammelt udstyr DANSK [Europeiske Union] [EU] Dette symbolet betyr at det elektriske eller elektroniske utstyret ikke skal kasseres som vanlig husholdningsavfall når det har nådd slutten av sin levetid. I stedet skal produktet leveres til en passende mottaksstasjon for kasserte elektriske og elektroniske produkter, slik at disse kan behandles, gjenvinnes og resirkuleres i samsvar med nasjonal lovgivning. Hvis du kasserer dette produktet på riktig måte, bidrar til du til å bevare naturlige ressurser og til å motvirke de negative virkningene på miljøet og den menneskelige helse som kan oppstå hvis produktet kasseres på feil måte. Hvis du vil ha mer informasjon om mottaksstasjoner og gjennvinning av dette produktet, kan du ta kontakt med kommunen din, renovasjosselskapet ditt eller den forhandleren du kjøpte produktet av. Feilaktig kassering av dette utstyret kan kanskje bøtelegges, avhengig av nasjonale lover og regler. Elektriske produkter og elektroniske apparater med dette symbol må ikke afhændes på samme måde som almindeligt husholdningsaffald, når det skal smides ud. I stedet skal produktet indleveres på det relevante indsamlingssted for elektriske apparater og elektronisk udstyr, hvor det vil blive håndteret korrekt og efterfølgende genanvendt og recirkuleret i henhold til de love, der gælder i dit land. Ved at bortskaffe dette produkt korrekt, medvirker du til at bevare naturens ressourcer samt forhindre eventuelle negative påvirkninger af miljøet og folkesundheden, der ellers kunne forårsages ved forkert affaldshåndtering af dette produkt. Mere information om indsamlingssteder og genanvendelse af dette produkt kan du få ved at kontakte din lokale kommune, dit renovationsselskab eller den forretning, hvor du har købt produktet. Ukorrekt bortskaffelse af dette affald kan være strafbar ifølge lovgivningen i nogle lande. OBS! Dette symbolet er kun gyldig i den Europeiske Union og i EFTA-landene Norge, Island og Sveits. (Bedriftsbrukere) Hvis du ønsker å kassere dette produktet, kan du gå til hjemmesiden vår på eller for å få informasjon om retur av dette produktet. [Andre land utenfor EU] Hvis du ønsker å kassere dette produktet, må du gjøre det i samsvar med gjeldende nasjonal lovgivning eller andre regler som gjelder i landet ditt når det gjelder behandling av gammelt elektrisk og elektronisk utstyr. Bemærk: Dette symbol er kun gyldigt i EU. (Professionelle brugere) Hvis du ønsker at bortskaffe dette produkt, kan du på vores webside få information om tilbagetagning af produktet. [Lande uden for EU] Hvis du ønsker at bortskaffe dette produkt, bedes du gøre det i overensstemmelse med gældende lovgivning eller andre regler i dit land for behandling af gammelt elektrisk og elektronisk udstyr. Tietoja käyttäjille vanhojen laitteiden hävittämisestä SUOMI Information till användare gällande kassering av gammal utrustning [Euroopan unioni] [Europeiska gemenskapen] Tämä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei tule laittaa talousjätteisiin, kun ne poistetaan käytöstä. Sen sijaan tuotteet tulee toimittaa asianmukaiseen sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen, jossa ne käsitellään uusiokäyttöä ja kierrätystä varten paikallisen lainsäädännön mukaan. Denna symbol anger att elektrisk och elektronisk utrustning inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer. Istället ska produkten lämnas in på lämplig återvinningsstation för elektrisk eller elektronisk utrustning, så att den kan tas om hand och återvinnas i enlighet med ert lands lagstiftning. Kun hävität tuotteen asianmukaisella tavalla, autat säästämään luonnonvaroja ja estämään mahdollisia ympäristö- ja terveyshaittoja, joita voisi aiheutua tämän tuotteen vääränlaisesta hävittämisestä. Lisätietoja keräyspisteistä ja tämän tuotteen kierrätyksestä saat paikkakuntasi viranomaisilta, kotitalousjätteiden keräyksestä huolehtivasta yrityksestä tai liikkeestä, josta ostit tuotteen. Genom att avyttra denna profukt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskiliga hälsan, som annars kan bli resultatet vid felaktig hantering av denna produkt. Kontakta ditt kommunkontor, det företag som hanterar dina hushållssopor eller butiken där du köpt produkten, för mer information om återvinningscentraler. Tuotteen vääränlaisesta hävittämisestä voi seurata paikallisen lainsäädännön mukaisia rangaistuksia. Det kan hända att du bötfälls i enlighet med ert lands lagstiftning om detta avfall kasseras på fel sätt. Huomio: Tämä symboli on voimassa vain Euroopan unionissa. (Yrityskäyttäjät) Jos haluat hävittää tämän tuotteen, web-sivustoltamme osoitteessa löydät tietoja käytetyn tuotteen palautuksesta. [Muut maat Euroopan unionin ulkopuolella] Jos haluat hävittää tämän tuotteen, tee se kansallisen lainsäädännön tai muiden maassasi voimassa olevien määräysten mukaan, jotka koskevat vanhojen sähkö- ja elektroniikkalaitteiden käsittelyä. Tänk på: Att denna symbol endast gäller inom den Europeiska gemenskapen. (Företagsanvändare) Om ni vill kassera denna produkt, besök vår webbsida för att få information om returnering av produkten. [Övriga länder utanför den Europeiska gemenskapen] Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet, eller enligt andra bestämmelser i ditt land, för behandling av gammal elektrisk eller elektronisk utrustning. iii iv

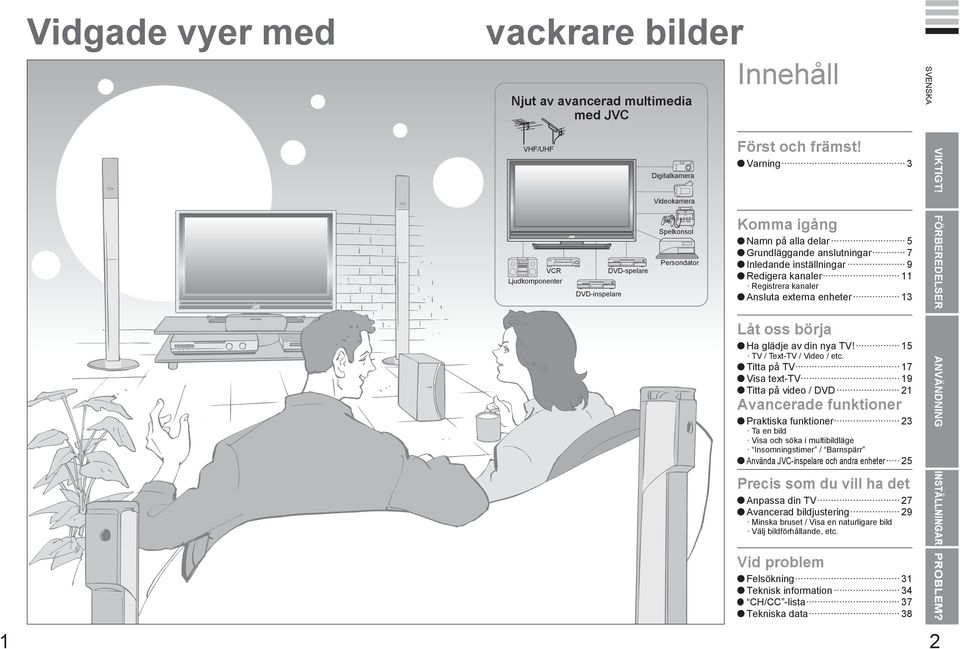

4 Vidgade vyer med vackrare bilder Njut av avancerad multimedia med JVC Innehåll VHF/UHF VCR Ljudkomponenter Digitalkamera Videokamera Spelkonsol Persondator DVD-spelare DVD-inspelare Först och främst! Varning Komma igång Namn på alla delar 5 Grundläggande anslutningar 7 Inledande inställningar 9 Redigera kanaler Registrera kanaler Ansluta externa enheter Låt oss börja Ha glädje av din nya TV! 5 TV / Text-TV / Video / etc. Titta på TV 7 Visa text-tv 9 Titta på video / DVD ancerade funktioner Praktiska funktioner Ta en bild Visa och söka i multibildläge Insomningstimer / Barnspärr Använda JVC-inspelare och andra enheter 5 Precis som du vill ha det Anpassa din TV 7 ancerad bildjustering 9 Minska bruset / Visa en naturligare bild Välj bildförhållande, etc. Vid problem Felsökning Teknisk information 4 -lista 7 Tekniska data 8

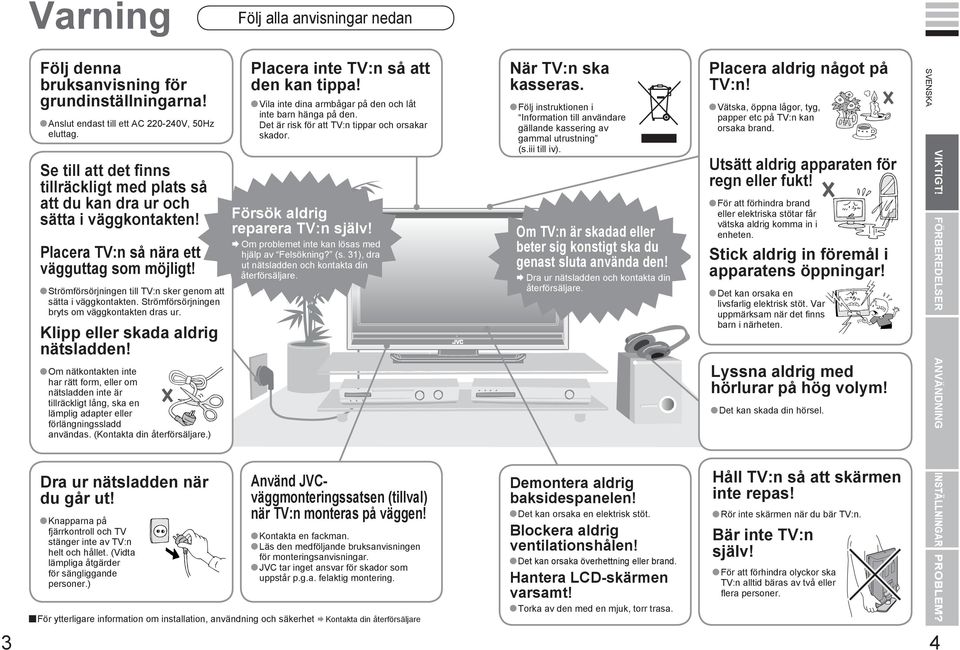

5 örst och rämst! Varning Följ alla anvisningar nedan Följ denna bruksanvisning för grundinställningarna! Anslut endast till ett AC 0-40V, 50Hz eluttag. Se till att det finns tillräckligt med plats så att du kan dra ur och sätta i väggkontakten! Placera TV:n så nära ett vägguttag som möjligt! Strömförsörjningen till TV:n sker genom att sätta i väggkontakten. Strömförsörjningen bryts om väggkontakten dras ur. Klipp eller skada aldrig nätsladden! Om nätkontakten inte har rätt form, eller om nätsladden inte är tillräckligt lång, ska en lämplig adapter eller förlängningssladd användas. (Kontakta din återförsäljare.) Dra ur nätsladden när du går ut! Knapparna på fjärrkontroll och TV stänger inte av TV:n helt och hållet. (Vidta lämpliga åtgärder för sängliggande personer.) Placera inte TV:n så att den kan tippa! Vila inte dina armbågar på den och låt inte barn hänga på den. Det är risk för att TV:n tippar och orsakar skador. Försök aldrig reparera TV:n själv! Om problemet inte kan lösas med hjälp av Felsökning? (s. ), dra ut nätsladden och kontakta din återförsäljare. Använd JVCväggmonteringssatsen (tillval) när TV:n monteras på väggen! Kontakta en fackman. Läs den medföljande bruksanvisningen för monteringsanvisningar. JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering. För ytterligare information om installation, användning och säkerhet Kontakta din återförsäljare När TV:n ska kasseras. Följ instruktionen i Information till användare gällande kassering av gammal utrustning (s.iii till iv). Om TV:n är skadad eller beter sig konstigt ska du genast sluta använda den! Dra ur nätsladden och kontakta din återförsäljare. Demontera aldrig baksidespanelen! Det kan orsaka en elektrisk stöt. Blockera aldrig ventilationshålen! Det kan orsaka överhettning eller brand. Hantera LCD-skärmen varsamt! Torka av den med en mjuk, torr trasa. Placera aldrig något på TV:n! Vätska, öppna lågor, tyg, papper etc på TV:n kan orsaka brand. Utsätt aldrig apparaten för regn eller fukt! För att förhindra brand eller elektriska stötar får vätska aldrig komma in i enheten. Stick aldrig in föremål i apparatens öppningar! Det kan orsaka en livsfarlig elektrisk stöt. Var uppmärksam när det finns barn i närheten. Lyssna aldrig med hörlurar på hög volym! Det kan skada din hörsel. Håll TV:n så att skärmen inte repas! Rör inte skärmen när du bär TV:n. Bär inte TV:n själv! För att förhindra olyckor ska TV:n alltid bäras av två eller flera personer. 4

6 omma gång Namn på alla delar TV/ MENU/OK P Växla mellan TV- / -enheter Visa skärm-meny / - inställning Byt kanal / sida Tyst / -knapp Byt kanal / sida Belysningslampa Belysningslampa medan TV:n är på. Front Belysning (s. 8) Eco-sensor Vad är Eco Läge? (s. 5) Fjärrkontroll- sensor Strömlampa PÅ: Tänd (Blå) : Släckt Strömlampan lyser medan TV:n är på. Strömlampa (s. 8) Tryck nedåt för att ta bort. Ta bort luckan för uttagen Om skyddet inte kan stängas för att kablarna är i vägen Tvinga inte igen skyddet (lämna det öppet). Anslut kontakterna på TV:ns baksida Ansluta externa enheter (s. ) För borttagning av kabelkåpa, se s. i. Vinkla TV:n Kabelkåpa Volym / -knapp Till hörlurar (s. ) Kontrollera tillbehör Fjärrkontroll (RM-C900S) AAA/R0 -batterier För att bekräfta att TV:n fungerar Kanalinformation (s. 7) Färgknappar Återgå till TV Volym Till text-tv (s. 9) När du tittar på TV / video Ändra bildförhållandet (s. 7) Sätt på D Cinema Sound (s. 7) Ta en bild av skärmen (s. ) Visa i multibildläge (s. ) Sätt i batterierna Använd två AAA/R0 torrcellsbatterier. Sätt i batterierna från - änden och kontrollera att polariteterna + och - är korrekta. Titta på video, etc. (s. ) Växla mellan TV / VCR / DVR / DVD / HC (s. 5) Visa skärmmeny (s. 7) Välj och bekräfta menyinställningarna Byt kanal / sida Till föregående kanal När text-tv visas (s. 9) Håll kvar aktuell sida Spara sidor Visa dolda sidor Förstora texten Växla snabbt mellan text-tv och TV Till index-sidan 5 6

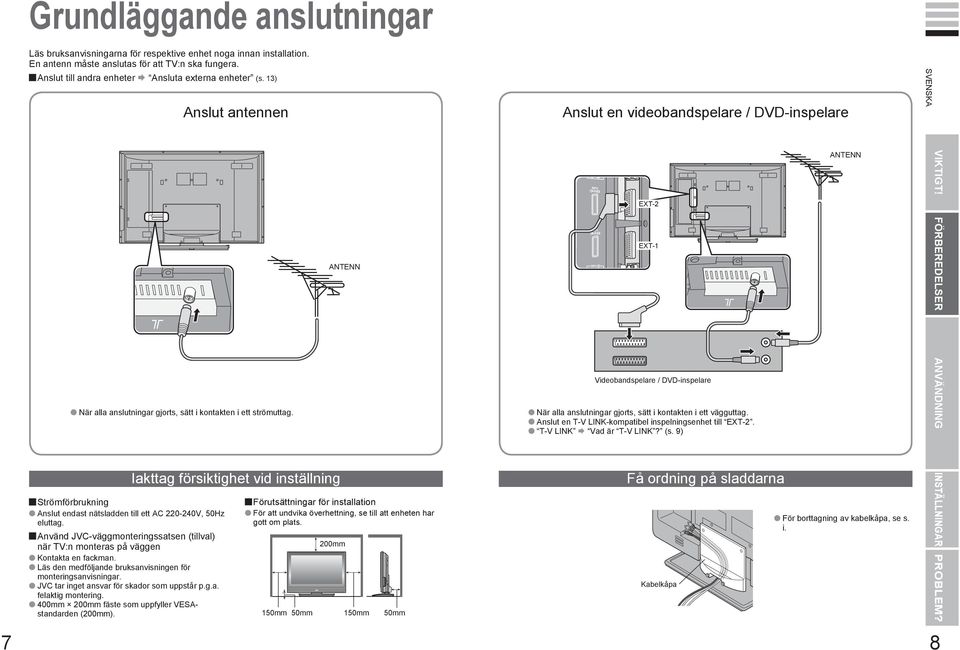

7 Grundläggande anslutningar Läs bruksanvisningarna för respektive enhet noga innan installation. En antenn måste anslutas för att TV:n ska fungera. Anslut till andra enheter Ansluta externa enheter (s. ) Anslut antennen Anslut en videobandspelare / DVD-inspelare När alla anslutningar gjorts, sätt i kontakten i ett strömuttag. Strömförbrukning Anslut endast nätsladden till ett AC 0-40V, 50Hz eluttag. Använd JVC-väggmonteringssatsen (tillval) när TV:n monteras på väggen Kontakta en fackman. Läs den medföljande bruksanvisningen för monteringsanvisningar. JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering. 400mm 00mm fäste som uppfyller VESAstandarden (00mm). Iakttag försiktighet vid inställning ANTENN Förutsättningar för installation För att undvika överhettning, se till att enheten har gott om plats. 00mm 50mm 50mm 50mm 50mm EXT- EXT- Videobandspelare / DVD-inspelare När alla anslutningar gjorts, sätt i kontakten i ett vägguttag. Anslut en T-V LINK-kompatibel inspelningsenhet till EXT-. T-V LINK Vad är T-V LINK? (s. 9) Få ordning på sladdarna Kabelkåpa ANTENN För borttagning av kabelkåpa, se s. i. 7 8

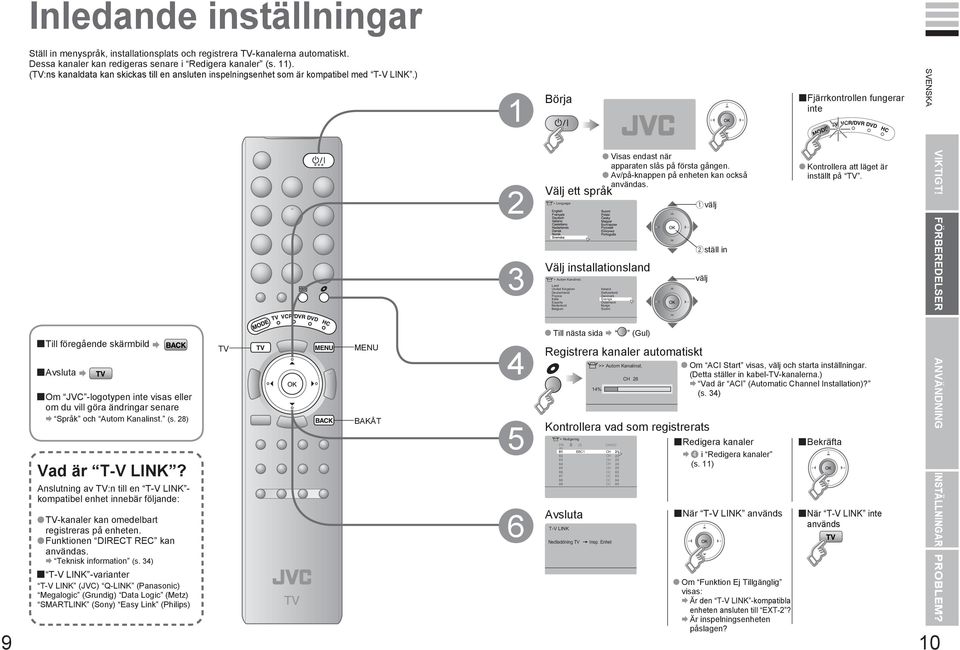

8 Inledande inställningar Ställ in menyspråk, installationsplats och registrera TV-kanalerna automatiskt. Dessa kanaler kan redigeras senare i Redigera kanaler (s. ). (TV:ns kanaldata kan skickas till en ansluten inspelningsenhet som är kompatibel med T-V LINK.) Börja Fjärrkontrollen fungerar inte 9 Till föregående skärmbild sluta Om JVC -logotypen inte visas eller om du vill göra ändringar senare Språk och Autom Kanalinst. (s. 8) Vad är T-V LINK? Anslutning av TV:n till en T-V LINK - kompatibel enhet innebär följande: TV-kanaler kan omedelbart registreras på enheten. Funktionen DIRECT REC kan användas. Teknisk information (s. 4) T-V LINK -varianter T-V LINK (JVC) Q-LINK (Panasonic) Megalogic (Grundig) Data Logic (Metz) SMARTLINK (Sony) Easy Link (Philips) TV MENU BAKÅT Välj ett språk > Language Välj installationsland > Autom Kanalinst. Land United Kingdom Deutschland France Italia España Nederland Belgium > Redigering T-V LINK Nedladdning TV >> Autom Kanalinst. 4% Ireland Switzerland Danmark Sverige Österreich Norge Suomi Till nästa sida Registrera kanaler automatiskt BBC CH CH CH CH 4 CH 5 CC 0 CC 0 CC CC Visas endast när apparaten slås på första gången. /på-knappen på enheten kan också användas. Insp. Enhet (Gul) CH 8 välj välj Kontrollera vad som registrerats sluta ställ in Om ACI Start visas, välj och starta inställningar. (Detta ställer in kabel-tv-kanalerna.) Vad är ACI (Automatic Channel Installation)? (s. 4) Redigera kanaler i Redigera kanaler (s. ) När T-V LINK används Om Funktion Ej Tillgänglig visas: Är den T-V LINK -kompatibla enheten ansluten till EXT-? Är inspelningsenheten påslagen? Kontrollera att läget är inställt på TV. Bekräfta När T-V LINK inte används 0

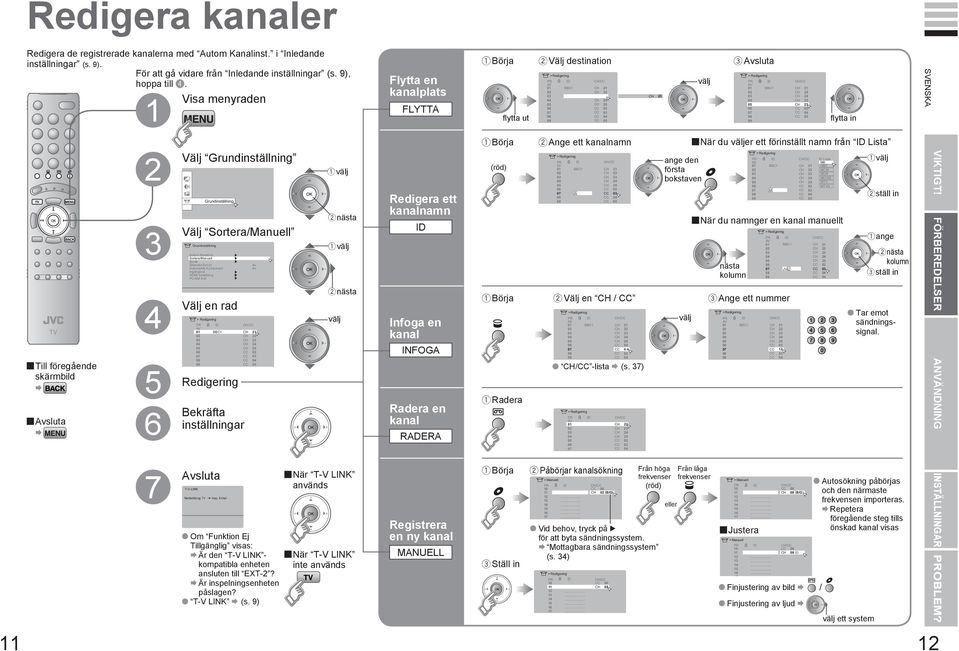

9 Redigera kanaler Redigera de registrerade kanalerna med Autom Kanalinst. i Inledande inställningar (s. 9). För att gå vidare från Inledande inställningar (s. 9), hoppa till. Visa menyraden Flytta en kanalplats FLYTTA Börja Välj destination sluta flytta ut >Redigering BBC CH CH CH 4 CH 5 CC 0 CC 0 CC CC CH välj > Redigering BBC CH CH CH 4 CH 5 CH CC 0 CC CC flytta in Till föregående skärmbild sluta Välj Grundinställning T-V LINK Grundinställning Autom Kanalinst. Sortera/Manuell Nedladdning TV Grundinställning Välj Sortera/Manuell Språk Dekoder(Ext-) Automatisk Komponent Ingångsval HDMI Inställning PC-bild Inst Välj en rad > Redigering Insp. Enhet BBC CH CH CH CH 4 CH 5 CC 0 CC 0 CC CC Redigering Bekräfta inställningar sluta Om Funktion Ej Tillgänglig visas: Är den T-V LINK - kompatibla enheten ansluten till EXT-? Är inspelningsenheten påslagen? T-V LINK (s. 9) välj nästa välj nästa välj När T-V LINK används När T-V LINK inte används Redigera ett kanalnamn Infoga en kanal INFOGA Radera en kanal RADERA Registrera en ny kanal MANUELL Börja Ange ett kanalnamn (röd) Börja Radera Börja Ställ in > Manuell > > Redigering Redigering BBC CH CH CH CH 4 CH 5 CC 0 A CC 0 CC CC >Redigering > Redigering BBC CH CH CH CH 4 CH 5 CC 0 CC CC 0 CC -lista (s. 7) CC CH 0 (B/G) CC CH CH CH CH 4 CH 5 CC 0 CC 0 CC CC Från höga frekvenser (röd) Vid behov, tryck på för att byta sändningssystem. Mottagbara sändningssystem (s. 4) ange den första bokstaven eller välj När du väljer ett förinställt namn från Lista nästa kolumn >Redigering > Redigering BBC CH CH CH CH 4 CH 5 CC 0 M CC 0 CC CC >Redigering BBC CH CH CH CH 4 CH 5 CC 0 CC CC 0 CC > Manuell > Manuell Lista M6 MBC MCM MDR MOVIE MTV MTV När du namnger en kanal manuellt Välj en CH / CC Ange ett nummer börjar kanalsökning Från låga frekvenser Justera BBC CH CH CH CH 4 CH 5 CC 0 JVC CC 0 CC CC CC CH (B/G) CC CH (I) Finjustering av bild Finjustering av ljud / Tar emot sändningssignal. Autosökning påbörjas och den närmaste frekvensen importeras. Repetera föregående steg tills önskad kanal visas välj ett system välj ställ in ange nästa kolumn ställ in Registrera kanaler

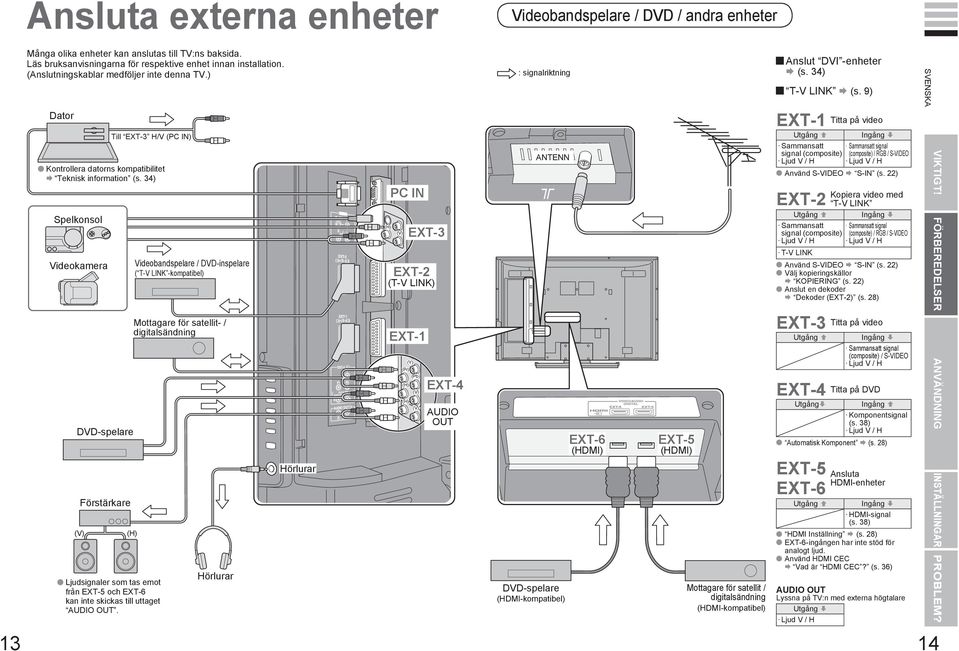

10 Ansluta externa enheter Många olika enheter kan anslutas till TV:ns baksida. Läs bruksanvisningarna för respektive enhet innan installation. (Anslutningskablar medföljer inte denna TV.) Dator Kontrollera datorns kompatibilitet Teknisk information (s. 4) Spelkonsol Videokamera DVD-spelare (V) Förstärkare Till EXT- H/V (PC IN) (H) Ljudsignaler som tas emot från EXT-5 och EXT-6 kan inte skickas till uttaget AUDIO OUT. Videobandspelare / DVD-inspelare ( T-V LINK -kompatibel) Mottagare för satellit- / digitalsändning Hörlurar Hörlurar (H) PC IN (V) EXT- (T-V LINK) EXT- (Pr) (H) (H) EXT- (Y) (Pb) (V) (V) EXT-4 AUDIO OUT Videobandspelare / DVD / andra enheter : signalriktning ANTENN DVD-spelare (HDMI-kompatibel) EXT-6 (HDMI) EXT-5 (HDMI) Mottagare för satellit / digitalsändning (HDMI-kompatibel) Anslut DVI -enheter (s. 4) T-V LINK (s. 9) EXT- Titta på video Utgång Ingång Sammansatt Sammansatt signal signal (composite) (composite) / RGB / S-VEO Ljud V / H Ljud V / H Använd S-VEO S-IN (s. ) EXT- Kopiera video med T-V LINK Utgång Ingång Sammansatt Sammansatt signal signal (composite) (composite) / RGB / S-VEO Ljud V / H Ljud V / H T-V LINK Använd S-VEO S-IN (s. ) Välj kopieringskällor KOPIERING (s. ) Anslut en dekoder Dekoder (EXT-) (s. 8) EXT- Utgång EXT-4 Utgång Titta på video Ingång Sammansatt signal (composite) / S-VEO Ljud V / H Titta på DVD Ingång Komponentsignal (s. 8) Ljud V / H Automatisk Komponent (s. 8) EXT-5 EXT-6 Ansluta HDMI-enheter Utgång Ingång HDMI-signal (s. 8) HDMI Inställning (s. 8) EXT-6-ingången har inte stöd för analogt ljud. Använd HDMI CEC Vad är HDMI CEC? (s. 6) AUDIO OUT Lyssna på TV:n med externa högtalare Utgång Ljud V / H 4

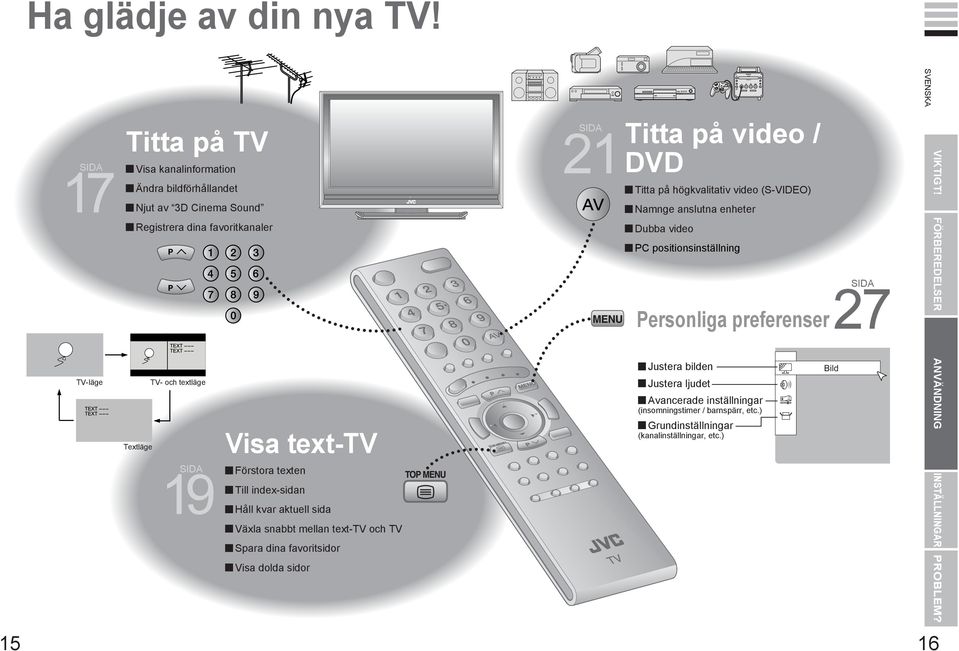

11 åt oss börja Ha glädje av din nya TV! SA 7 TV-läge Titta på TV Visa kanalinformation Ändra bildförhållandet Njut av D Cinema Sound Registrera dina favoritkanaler Textläge TV- och textläge SA 9 Visa text-tv Förstora texten Till index-sidan Håll kvar aktuell sida Växla snabbt mellan text-tv och TV Spara dina favoritsidor Visa dolda sidor SA Titta på video / DVD Titta på högkvalitativ video (S-VEO) Namnge anslutna enheter Dubba video PC positionsinställning Personliga preferenser Justera bilden Justera ljudet ancerade inställningar (insomningstimer / barnspärr, etc.) Grundinställningar (kanalinställningar, etc.) Bild SA 7 5 TV / Text-TV / Video / etc. 6

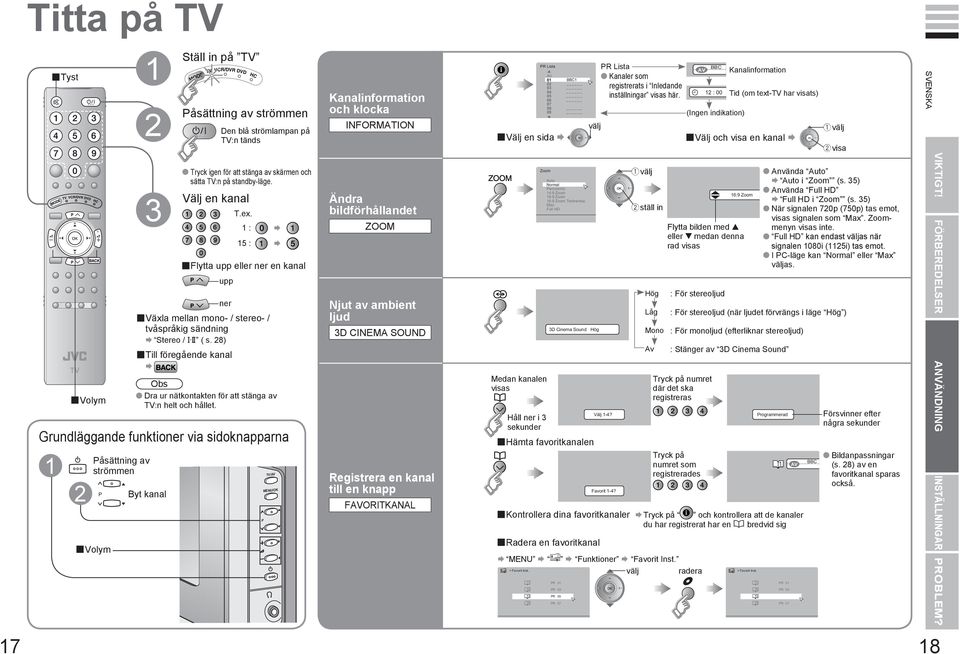

12 Titta på TV Tyst Volym P sättning av strömmen Den blå strömlampan på TV:n tänds Tryck igen för att stänga av skärmen och sätta TV:n på standby-läge. Välj en kanal Flytta upp eller ner en kanal upp ner Växla mellan mono- / stereo- / tvåspråkig sändning Stereo / t u ( s. 8) Till föregående kanal Obs Dra ur nätkontakten för att stänga av TV:n helt och hållet. Grundläggande funktioner via sidoknapparna sättning av strömmen Volym Byt kanal Ställ in på TV T.ex. : 5 : P TV/ MENU/OK Kanalinformation och klocka INFORMATION Ändra bildförhållandet ZOOM Njut av ambient ljud D CINEMA SOUND Registrera en kanal till en knapp FORITKANAL > Lista Zoom BBC 0 0 Välj en sida Medan kanalen visas Håll ner i sekunder Auto Normal Panoramic 4:9 Zoom 6:9 Zoom 6:9 Zoom Textremsa Max Full HD D Cinema Sound Hämta favoritkanalen välj Hög Lista Kanaler som registrerats i Inledande inställningar visas här. Välj -4? Favorit -4? Hög Låg Mono BBC : 00 (Ingen indikation) : För stereoljud Favorit Inst. > Kanalinformation Tid (om text-tv har visats) 6:9 Zoom : För stereoljud (när ljudet förvrängs i läge Hög ) : För monoljud (efterliknar stereoljud) : Stänger av D Cinema Sound Tryck på numret där det ska registreras Tryck på numret som registrerades Funktioner Favorit Inst. välj radera Välj och visa en kanal Flytta bilden med eller 4 medan denna rad visas Favorit Inst. Programmerad Kontrollera dina favoritkanaler Tryck på och kontrollera att de kanaler du har registrerat har en d bredvid sig Radera en favoritkanal MENU välj ställ in 0 0 Använda Auto Auto i Zoom (s. 5) Använda Full HD Full HD i Zoom (s. 5) När signalen 70p (750p) tas emot, visas signalen som Max. Zoommenyn visas inte. Full HD kan endast väljas när signalen 0i (5i) tas emot. I PC-läge kan Normal eller Max väljas. 4 BBC välj visa Försvinner efter några sekunder Bildanpassningar (s. 8) av en favoritkanal sparas också. 7 8

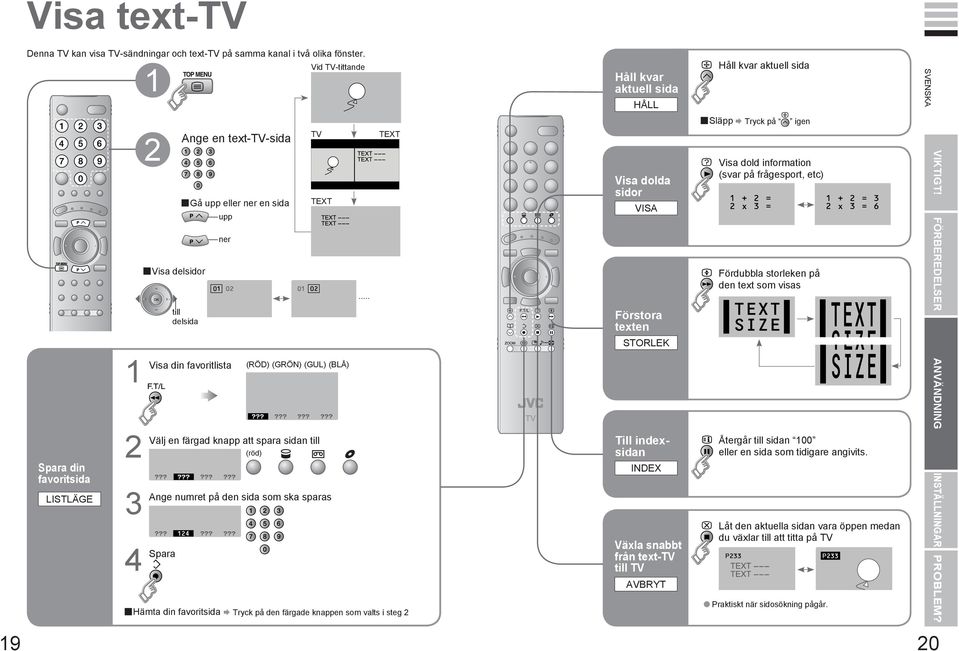

13 Visa text-tv Denna TV kan visa TV-sändningar och text-tv på samma kanal i två olika fönster. Vid TV-tittande Håll kvar aktuell sida HÅLL Håll kvar aktuell sida Spara din favoritsida LISTLÄGE 4 Visa delsidor Ange en text-tv-sida upp ner Visa din favoritlista TV TEXT (RÖD) (GRÖN) (GUL) (BLÅ) Välj en färgad knapp att spara sidan till Ange numret på den sida som ska sparas Spara Gå upp eller ner en sida till delsida (röd) TEXT Hämta din favoritsida Tryck på den färgade knappen som valts i steg... Visa dolda sidor VISA Förstora texten STORLEK Till indexsidan INDEX Växla snabbt från text-tv till TV BRYT Släpp Tryck på igen Visa dold information (svar på frågesport, etc) Fördubbla storleken på den text som visas Återgår till sidan 00 eller en sida som tidigare angivits. Låt den aktuella sidan vara öppen medan du växlar till att titta på TV Praktiskt när sidosökning pågår. 9 0

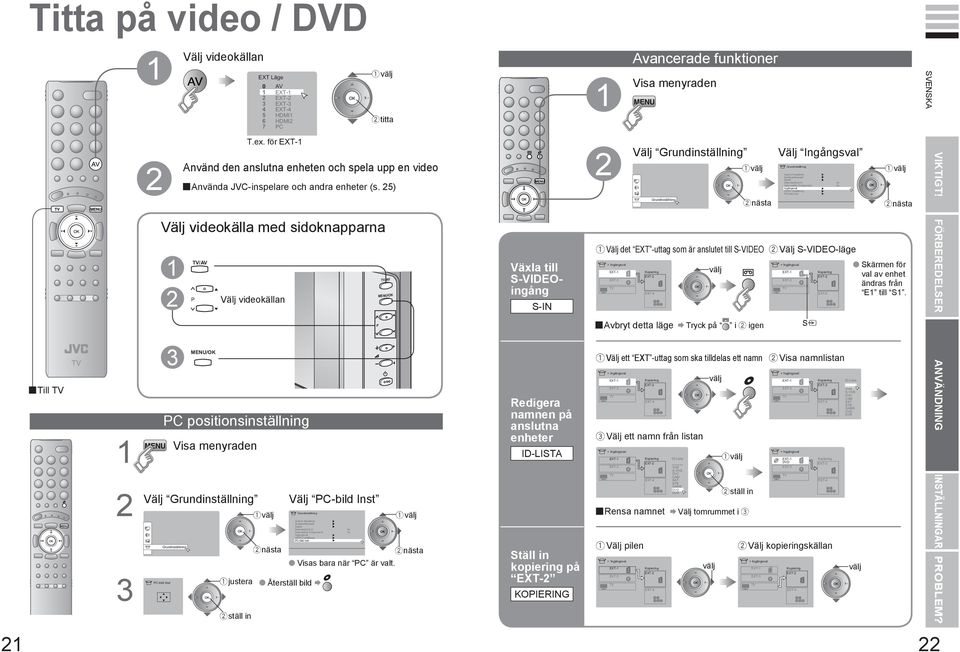

14 Titta på video / DVD Välj videokällan EXT Läge 0 EXT- EXT- EXT- 4 EXT-4 5 HDMI 6 HDMI 7 PC välj titta ancerade funktioner Visa menyraden Till TV PC-bild Inst Grundinställning TV/ P MENU/OK T.ex. för EXT- Använda JVC-inspelare och andra enheter (s. 5) Använd den anslutna enheten och spela upp en video Välj videokälla med sidoknapparna Välj videokällan Visa menyraden Välj Grundinställning välj PC positionsinställning justera ställ in nästa Välj PC-bild Inst Grundinställning Autom Kanalinst. Sortera/Manuell Språk Dekoder(Ext-) Automatisk Komponent Ingångsval HDMI Inställning PC-bild Inst P TV/ MENU/OK Visas bara när PC är valt. Återställ bild välj nästa Växla till S-VEOingång S-IN Redigera namnen på anslutna enheter -LISTA Ställ in kopiering på EXT- KOPIERING > > > > Ingångsval > EXT- EXT- TV Ingångsval EXT- EXT- TV EXT- EXT- TV Kopiering EXT- EXT-4 Kopiering EXT- EXT-4 Ingångsval > EXT- EXT- TV Välj Grundinställning Kopiering EXT- EXT-4 Kopiering EXT- EXT-4 Grundinställning Lista VHS S-VHS DVC CAM SAT STB GAME DVD DVR Ingångsval > välj Ingångsval EXT- EXT- TV Välj Ingångsval > Ingångsval EXT- EXT- TV Ingångsval EXT- EXT- TV Ingångsval EXT- DVD EXT- TV Grundinställning Autom Kanalinst. Sortera/Manuell Språk Dekoder(Ext-) Automatisk Komponent Ingångsval HDMI Inställning PC-bild Inst Välj det EXT -uttag som är anslutet till S-VEO Välj S-VEO-läge Kopiering EXT- EXT-4 Kopiering Välj ett EXT -uttag som ska tilldelas ett namn Visa namnlistan Välj ett namn från listan välj välj välj välj ställ in nästa bryt detta läge Tryck på i igen Rensa namnet Välj tomrummet i y EXT- EXT-4 Kopiering EXT- EXT-4 Kopiering Välj pilen Välj kopieringskällan EXT- EXT-4 Lista VHS S-VHS DVC CAM SAT STB GAME DVD DVR Skärmen för val av enhet ändras från E till S. välj välj nästa

15 vancerade unktioner Praktiska funktioner Ta bilder av skärmen STILLBILD Titta i multibildläge MULTIBILD Aktuellt program Stillbild bryt Tryck på igen, eller byt kanal Ej tillgänglig när DELBILD visas, eller i PC-läge. Du kan inte spara eller exportera bilden. När du väljer återgår du till normalt visningsläge Ej tillgänglig i PC-läge. Titta i tvåbildsläge Du kan t.ex. titta på TV och video samtidigt. (För signaler för brett bildförhållande) Huvudbild Välj antal skärmbilder Växla mellan ljudkällorna Delbild Huvudbild Endast vald skärmbild har rörlig bild. Huvudbild Byt kanal (Huvudbild) (Delbild) välj Välj en kanal i -bildsläge Alla registrerade kanaler visas som stillbilder. Delbild Gå upp eller ner en sida Ej tillgängligt för EXT-5- eller EXT-6-ingång. ställ in välj en kanal titta Ställ in en tid då TV:n ska stänga av sig själv INSOMNINGSTIMER Förhindra att barn tittar på vissa kanaler BARNSPÄRR Ljustera ljus och mörker automatiskt efter ljusstyrkan i rummet ECO LÄGE 4 > Funktioner Insomnings Timer Barnspärr Kanalvisning Blå Bakgrund Favorit Inst. Front Belysning Strömlampa Eco Läge > Insomnings Timer > Funktioner Insomnings Timer Barnspärr Kanalvisning Blå Bakgrund Favorit Inst. Front Belysning Strömlampa Eco Läge >> Välj Nr. > Barnspärr > Funktioner Insomnings Timer Barnspärr Kanalvisning Blå Bakgrund Favorit Inst. Front Belysning Strömlampa Eco Läge Typ A Ljus ställ in bryt Ställ in tiden på 0 i steg Återstående tid Du kan kontrollera den återstående tiden i steg, efter upprepning av denna process. Typ A Ljus BBC CH CH CH CH 4 CH 5 CC 0 CC 0 CC CC Typ A Ljus välj Insomnings Timer nästa välj en tid i minuter välj Barnspärr ange ett Nr. (ett hemligt nummer som du väljer själv) till nästa kolumn ställ in välj en kanal lås / släpp Visa en spärrad kanal Ange kanalnumret med sifferknapparna. När n visas, tryck på och ange ditt Nr.. (Om du glömt ditt Nr., kontrollera det i steg.) Visa menyn Funktioner Anpassa din TV (s. 7) Visa menyn Funktioner Anpassa din TV (s. 7) Visa menyn Funktioner Anpassa din TV (s. 7) välj Eco Läge För mer information Vad är Eco Läge? (s. 5) välj, eller Demo ställ in ställ in Ta en bild Visa och söka i multibildläge Insomningstimer / Barnspärr 4

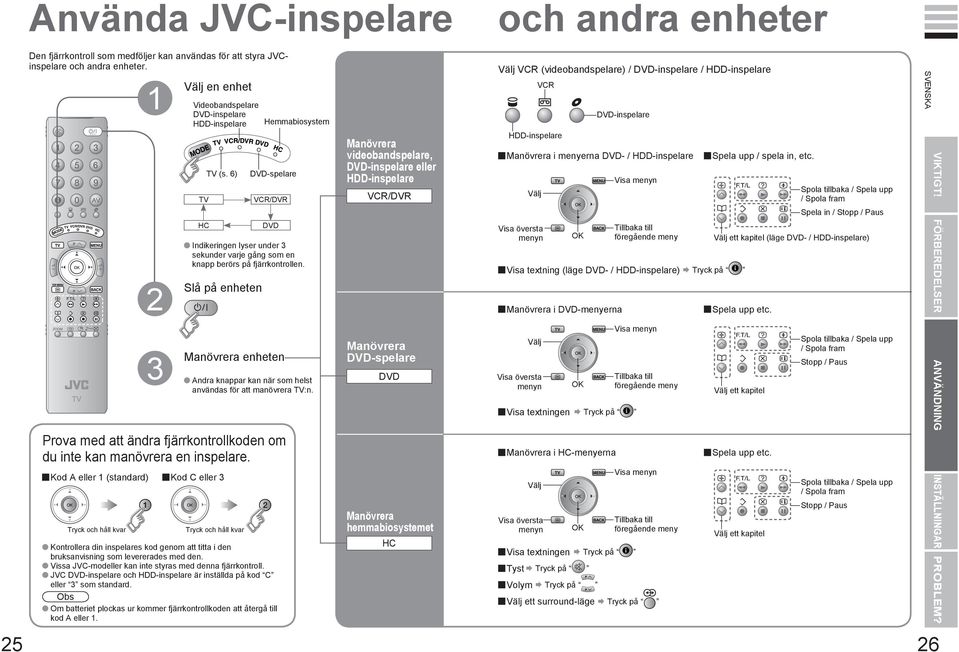

16 5 Använda JVC-inspelare Den fjärrkontroll som medföljer kan användas för att styra JVCinspelare och andra enheter. Indikeringen lyser under sekunder varje gång som en knapp berörs på fjärrkontrollen. Slå på enheten Manövrera enheten Andra knappar kan när som helst användas för att manövrera TV:n. Prova med att ändra fjärrkontrollkoden om du inte kan manövrera en inspelare. Kod A eller (standard) Tryck och håll kvar Välj en enhet Videobandspelare DVD-inspelare HDD-inspelare Kontrollera din inspelares kod genom att titta i den bruksanvisning som levererades med den. Vissa JVC-modeller kan inte styras med denna fjärrkontroll. JVC DVD-inspelare och HDD-inspelare är inställda på kod C eller som standard. Obs Om batteriet plockas ur kommer fjärrkontrollkoden att återgå till kod A eller. TV HC TV (s. 6) Kod C eller Tryck och håll kvar Hemmabiosystem DVD-spelare VCR/DVR DVD Manövrera videobandspelare, DVD-inspelare eller HDD-inspelare VCR/DVR Manövrera DVD-spelare DVD Manövrera hemmabiosystemet HC och andra enheter Välj VCR (videobandspelare) / DVD-inspelare / HDD-inspelare VCR HDD-inspelare Manövrera i menyerna DVD- / HDD-inspelare Välj Visa översta menyn OK DVD-inspelare Visa menyn Visa textning (läge DVD- / HDD-inspelare) Tryck på Manövrera i DVD-menyerna Välj Visa översta menyn OK Visa textningen Tryck på Manövrera i HC-menyerna Välj Visa översta menyn OK Visa textningen Tryck på Tyst Tryck på Volym Tryck på Tillbaka till föregående meny Visa menyn Tillbaka till föregående meny Visa menyn Tillbaka till föregående meny Välj ett surround-läge Tryck på Spela upp / spela in, etc. Spola tillbaka / Spela upp / Spola fram Spela in / Stopp / Paus Välj ett kapitel (läge DVD- / HDD-inspelare) Spela upp etc. Välj ett kapitel Spela upp etc. Välj ett kapitel Spola tillbaka / Spela upp / Spola fram Stopp / Paus Spola tillbaka / Spela upp / Spola fram Stopp / Paus 6

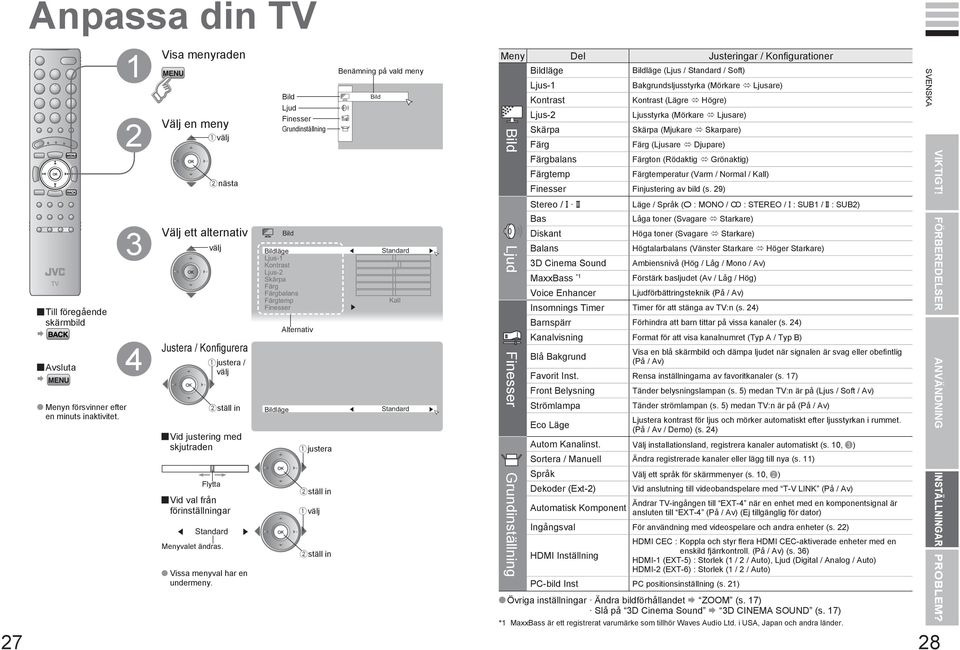

17 recis som u vill ha det Anpassa din TV 7 Till föregående skärmbild sluta Menyn försvinner efter en minuts inaktivitet. 4 Visa menyraden Välj en meny välj nästa Välj ett alternativ välj Justera / Konfigurera justera / välj ställ in Vid justering med skjutraden Flytta Vid val från förinställningar Standard Standard Menyvalet ändras. Vissa menyval har en undermeny. Bild Bild Bildläge Ljus- Kontrast Ljus- Skärpa Färg Färgbalans Färgtemp Finesser Bildläge Ljud Finesser Grundinställning Alternativ justera ställ in välj ställ in Benämning på vald meny Bild Standard Kall Standard Meny Del Justeringar / Konfigurationer Bild Ljud Finesser Grundinställning Bildläge Ljus- Kontrast Ljus- Skärpa Färg Färgbalans Färgtemp Bildläge (Ljus / Standard / Soft) Bakgrundsljusstyrka (Mörkare Ljusare) Kontrast (Lägre Högre) Ljusstyrka (Mörkare Ljusare) Skärpa (Mjukare Skarpare) Färg (Ljusare Djupare) Färgton (Rödaktig Grönaktig) Färgtemperatur (Varm / Normal / Kall) Finesser Finjustering av bild (s. 9) Stereo / t u Bas Diskant Balans D Cinema Sound MaxxBass * Voice Enhancer Läge / Språk (v : MONO / s : STEREO / t : SUB / u : SUB) Låga toner (Svagare Starkare) Höga toner (Svagare Starkare) Högtalarbalans (Vänster Starkare Höger Starkare) Ambiensnivå (Hög / Låg / Mono / ) Förstärk basljudet ( / Låg / Hög) Ljudförbättringsteknik ( / ) Insomnings Timer Timer för att stänga av TV:n (s. 4) Barnspärr Förhindra att barn tittar på vissa kanaler (s. 4) Kanalvisning Format för att visa kanalnumret (Typ A / Typ B) Blå Bakgrund Visa en blå skärmbild och dämpa ljudet när signalen är svag eller obefintlig ( / ) Favorit Inst. Rensa inställningarna av favoritkanaler (s. 7) Front Belysning Strömlampa Eco Läge Tänder belysningslampan (s. 5) medan TV:n är på (Ljus / Soft / ) Tänder strömlampan (s. 5) medan TV:n är på ( / ) Ljustera kontrast för ljus och mörker automatiskt efter ljusstyrkan i rummet. ( / / Demo) (s. 4) Autom Kanalinst. Välj installationsland, registrera kanaler automatiskt (s. 0,!) Sortera / Manuell Ändra registrerade kanaler eller lägg till nya (s. ) Språk Välj ett språk för skärmmenyer (s. 0, Ÿ) Dekoder (Ext-) Automatisk Komponent Vid anslutning till videobandspelare med T-V LINK ( / ) Ändrar TV-ingången till EXT-4 när en enhet med en komponentsignal är ansluten till EXT-4 ( / ) (Ej tillgänglig för dator) Ingångsval För användning med videospelare och andra enheter (s. ) HDMI Inställning HDMI CEC : Koppla och styr flera HDMI CEC-aktiverade enheter med en enskild fjärrkontroll. ( / ) (s. 6) HDMI- (EXT-5) : Storlek ( / / Auto), Ljud (Digital / Analog / Auto) HDMI- (EXT-6) : Storlek ( / / Auto) PC-bild Inst PC positionsinställning (s. ) Övriga inställningar Ändra bildförhållandet ZOOM (s. 7) Slå på D Cinema Sound D CINEMA SOUND (s. 7) * MaxxBass är ett registrerat varumärke som tillhör Waves Audio Ltd. i USA, Japan och andra länder. 8

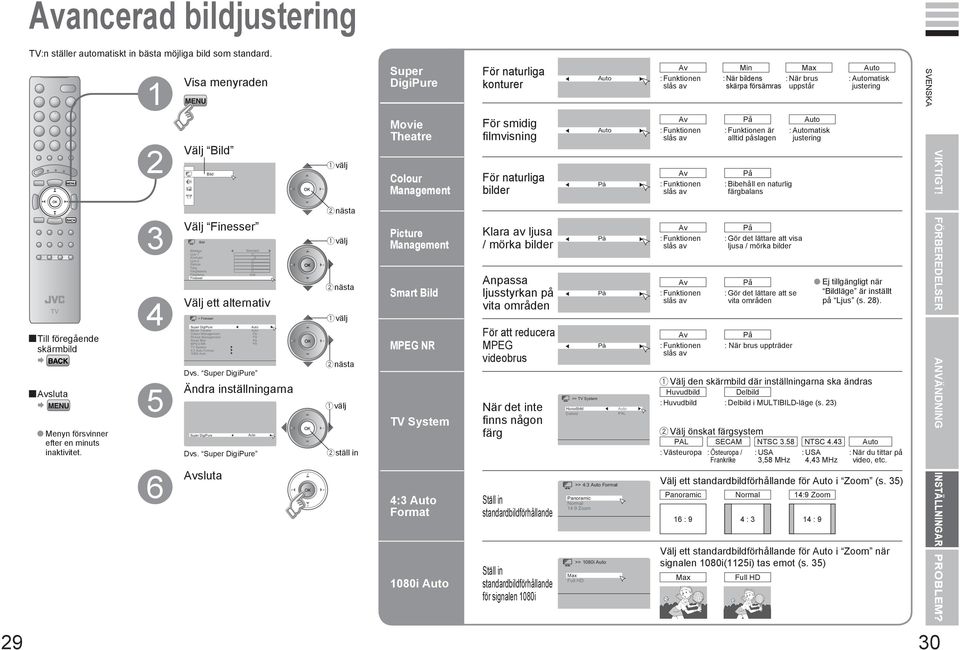

18 ancerad bildjustering TV:n ställer automatiskt in bästa möjliga bild som standard. Visa menyraden Super DigiPure För naturliga Super DigiPure konturer Auto : Funktionen slås av Min Max Auto : När bildens skärpa försämras : När brus uppstår : Automatisk justering Till föregående skärmbild sluta Menyn försvinner efter en minuts inaktivitet Välj Bild Bild Bildläge Ljus- Kontrast Ljus- Skärpa Färg Färgbalans Färgtemp Finesser Bild Välj Finesser > Finesser Super DigiPure Movie Theatre Colour Management Picture Management Smart Bild MPEG NR TV System 4: Auto Format 0i Auto Super DigiPure Standard Kall Välj ett alternativ Auto Auto Ändra inställningarna Dvs. Super DigiPure Auto Dvs. Super DigiPure sluta välj nästa välj nästa välj nästa välj ställ in Movie Theatre Colour Management Picture Management Smart Bild MPEG NR TV System 4: Auto Format 0i Auto För smidig Super DigiPure filmvisning För naturliga Movie Theatre bilder Klara av ljusa Movie Theatre / mörka bilder Anpassa ljusstyrkan Movie Theatre på vita områden För att reducera MPEG Movie Theatre videobrus När det inte finns någon färg Ställ in standardbildförhållande Ställ in standardbildförhållande för signalen 0i >> Huvudbild Delbild TV System >> 4: Auto Format Panoramic Normal 4:9 Zoom Auto >> 0i Auto Max Full HD Auto PAL : Funktionen slås av : Funktionen slås av : Funktionen slås av : Funktionen slås av : Funktionen slås av : Funktionen är alltid påslagen : Bibehåll en naturlig färgbalans : Gör det lättare att visa ljusa / mörka bilder : Gör det lättare att se vita områden : När brus uppträder Auto : Automatisk justering Välj den skärmbild där inställningarna ska ändras Huvudbild Delbild : Huvudbild : Delbild i MULTIBILD-läge (s. ) Välj önskat färgsystem PAL : Västeuropa SECAM : Östeuropa / Frankrike NTSC.58 : USA,58 MHz NTSC 4.4 : USA 4,4 MHz Auto : När du tittar på video, etc. Välj ett standardbildförhållande för Auto i Zoom (s. 5) Panoramic Normal 4:9 Zoom 6 : 9 4 : 4 : 9 Ej tillgängligt när Bildläge är inställt på Ljus (s. 8). Välj ett standardbildförhållande för Auto i Zoom när signalen 0i(5i) tas emot (s. 5) Max Full HD 9 Minska bruset / Visa en naturligare bild Välj bildförhållande, etc. 0

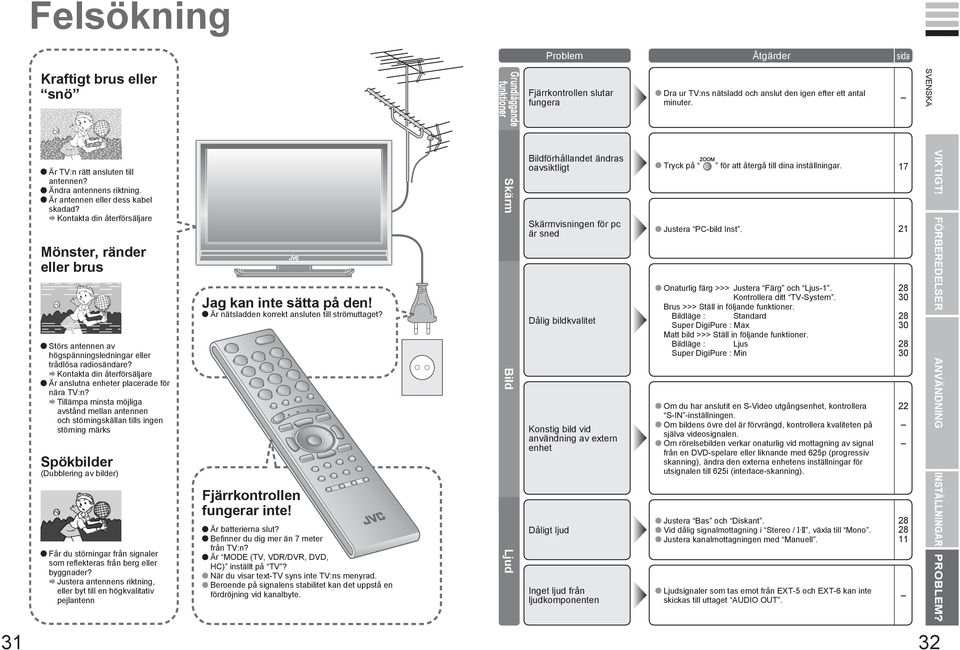

19 id problem Felsökning Problem Åtgärder sida Kraftigt brus eller snö Grundläggande funktioner Fjärrkontrollen slutar fungera Dra ur TV:ns nätsladd och anslut den igen efter ett antal minuter. Är TV:n rätt ansluten till antennen? Ändra antennens riktning. Är antennen eller dess kabel skadad? Kontakta din återförsäljare Mönster, ränder eller brus Störs antennen av högspänningsledningar eller trådlösa radiosändare? Kontakta din återförsäljare Är anslutna enheter placerade för nära TV:n? Tillämpa minsta möjliga avstånd mellan antennen och störningskällan tills ingen störning märks Spökbilder (Dubblering av bilder) Får du störningar från signaler som reflekteras från berg eller byggnader? Justera antennens riktning, eller byt till en högkvalitativ pejlantenn Jag kan inte sätta på den! Är nätsladden korrekt ansluten till strömuttaget? Fjärrkontrollen fungerar inte! Är batterierna slut? Befinner du dig mer än 7 meter från TV:n? Är MODE (TV, VDR/DVR, DVD, HC) inställt på TV? När du visar text-tv syns inte TV:ns menyrad. Beroende på signalens stabilitet kan det uppstå en fördröjning vid kanalbyte. Skärm Bild Ljud Bildförhållandet ändras oavsiktligt Tryck på för att återgå till dina inställningar. 7 Skärmvisningen för pc är sned Dålig bildkvalitet Konstig bild vid användning av extern enhet Dåligt ljud Inget ljud från ljudkomponenten Justera PC-bild Inst. Onaturlig färg >>> Justera Färg och Ljus-. Kontrollera ditt TV-System. Brus >>> Ställ in följande funktioner. Bildläge : Standard Super DigiPure : Max Matt bild >>> Ställ in följande funktioner. Bildläge : Ljus Super DigiPure : Min Om du har anslutit en S-Video utgångsenhet, kontrollera S-IN -inställningen. Om bildens övre del är förvrängd, kontrollera kvaliteten på själva videosignalen. Om rörelsebilden verkar onaturlig vid mottagning av signal från en DVD-spelare eller liknande med 65p (progressiv skanning), ändra den externa enhetens inställningar för utsignalen till 65i (interlace-skanning). Justera Bas och Diskant. Vid dålig signalmottagning i Stereo / t u, växla till Mono. Justera kanalmottagningen med Manuell. Ljudsignaler som tas emot från EXT-5 och EXT-6 kan inte skickas till uttaget AUDIO OUT

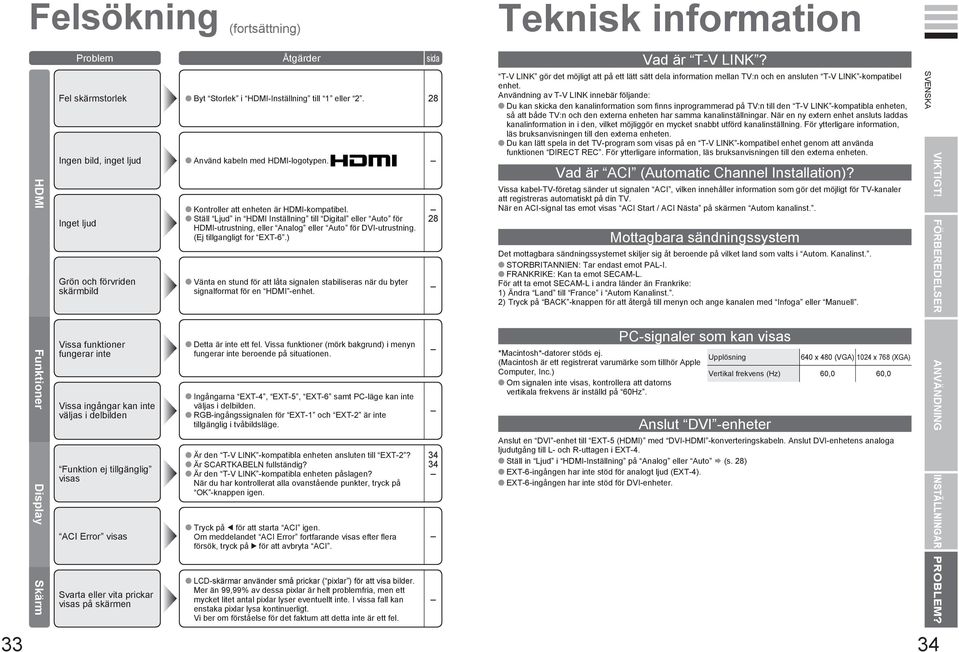

20 Felsökning (fortsättning) Teknisk information Problem Åtgärder sida Vad är T-V LINK? HDMI Funktioner Display Skärm Fel skärmstorlek Byt Storlek i HDMI-Inställning till eller. 8 Ingen bild, inget ljud Inget ljud Grön och förvriden skärmbild Vissa funktioner fungerar inte Vissa ingångar kan inte väljas i delbilden Funktion ej tillgänglig visas ACI Error visas Svarta eller vita prickar visas på skärmen Använd kabeln med HDMI-logotypen. Kontroller att enheten är HDMI-kompatibel. Ställ Ljud in HDMI Inställning till Digital eller Auto för HDMI-utrustning, eller Analog eller Auto för DVI-utrustning. (Ej tillgangligt for EXT-6.) Vänta en stund för att låta signalen stabiliseras när du byter signalformat för en HDMI -enhet. Detta är inte ett fel. Vissa funktioner (mörk bakgrund) i menyn fungerar inte beroende på situationen. Ingångarna EXT-4, EXT-5, EXT-6 samt PC-läge kan inte väljas i delbilden. RGB-ingångssignalen för EXT- och EXT- är inte tillgänglig i tvåbildsläge. Är den T-V LINK -kompatibla enheten ansluten till EXT-? Är SCARTKABELN fullständig? Är den T-V LINK -kompatibla enheten påslagen? När du har kontrollerat alla ovanstående punkter, tryck på OK -knappen igen. Tryck på för att starta ACI igen. Om meddelandet ACI Error fortfarande visas efter flera försök, tryck på för att avbryta ACI. LCD-skärmar använder små prickar ( pixlar ) för att visa bilder. Mer än 99,99% av dessa pixlar är helt problemfria, men ett mycket litet antal pixlar lyser eventuellt inte. I vissa fall kan enstaka pixlar lysa kontinuerligt. Vi ber om förståelse för det faktum att detta inte är ett fel. 8 _ 4 4 _ T-V LINK gör det möjligt att på ett lätt sätt dela information mellan TV:n och en ansluten T-V LINK -kompatibel enhet. Användning av T-V LINK innebär följande: Du kan skicka den kanalinformation som finns inprogrammerad på TV:n till den T-V LINK -kompatibla enheten, så att både TV:n och den externa enheten har samma kanalinställningar. När en ny extern enhet ansluts laddas kanalinformation in i den, vilket möjliggör en mycket snabbt utförd kanalinställning. För ytterligare information, läs bruksanvisningen till den externa enheten. Du kan lätt spela in det TV-program som visas på en T-V LINK -kompatibel enhet genom att använda funktionen DIRECT REC. För ytterligare information, läs bruksanvisningen till den externa enheten. Vad är ACI (Automatic Channel Installation)? Vissa kabel-tv-företag sänder ut signalen ACI, vilken innehåller information som gör det möjligt för TV-kanaler att registreras automatiskt på din TV. När en ACI-signal tas emot visas ACI Start / ACI Nästa på skärmen Autom kanalinst.. Det mottagbara sändningssystemet skiljer sig åt beroende på vilket land som valts i Autom. Kanalinst.. STORBRITANNIEN: Tar endast emot PAL-I. FRANKRIKE: Kan ta emot SECAM-L. För att ta emot SECAM-L i andra länder än Frankrike: ) Ändra Land till France i Autom Kanalinst.. ) Tryck på BACK -knappen för att återgå till menyn och ange kanalen med Infoga eller Manuell. *Macintosh*-datorer stöds ej. (Macintosh är ett registrerat varumärke som tillhör Apple Computer, Inc.) Om signalen inte visas, kontrollera att datorns vertikala frekvens är inställd på 60Hz. Mottagbara sändningssystem PC-signaler som kan visas Upplösning Anslut DVI -enheter 640 x 480 (VGA) x 768 (XGA) Vertikal frekvens (Hz) 60,0 60,0 Anslut en DVI -enhet till EXT-5 (HDMI) med DVI-HDMI -konverteringskabeln. Anslut DVI-enhetens analoga ljudutgång till L- och R-uttagen i EXT-4. Ställ in Ljud i HDMI-Inställning på Analog eller Auto (s. 8) EXT-6-ingången har inte stöd för analogt ljud (EXT-4). EXT-6-ingången har inte stöd för DVI-enheter. 4

21 Teknisk information (fortsättning) När Auto väljs i Zoom, ändras bildförhållandet till det förhållande som erhålls från informationen TV:n tar emot. Bildförhållandet ändras till det förhållandet som erhålls från WSS (Wide Screen Identification Signal), videosignal eller styrsignal för de externa enheterna. Om ingen bildförhållandeinformation tas emot, kommer inställningen att vara som 4: Auto Format (s. 9) När 0i (5i) tas emot, blir det inställningen i 0i Auto (s. 9) Ej tillgänglig i PC-läge. Med max HD LCD och Full HD, kan du uppleva en max HD-upplösning på 90x0. Den visar brister i videon som var dolda vid Max -visning. Max Auto i Zoom Full HD i Zoom * Bilderna visas för att tydliggöra skillnaderna mellan Max och Full HD. Vad är Eco Läge? Full HD Beroende på videon kan brus eller en mörk rand visas på kanten av skärmen. Välj Max i Zoom Du kan justera denna TV så att skärmen automatiskt justeras till den bästa kontrasten för ljus och mörker enligt ljusstyrkan i rummet. Denna funktion minskar påfrestningen för ögon och strömförbrukningen för denna TV. Ställ in Eco Läge Eco Läge (s. 4) Se till att inte täcka för Eco-sensorn på framsidan av TV:n (s. 5) Så här minskas påfrestningen för ögon och strömförbrukningen för denna TV. Ställ in följande funktioner. Eco Läge: eller Demo (s. 4) Smart Bild: (s. 9) Om du använder Demo i Eco Läge kan du visa effekten av Eco Läge på skärmen Eco Läge Mörk Ljus Vad är HDMI CEC? HDMI CEC (Consumer Electronics Control) används för att koppla och styra TV:n till flera HDMI CEC-aktiverade enheter med en enskild fjärrkontroll. CEC (Consumer Electronics Control) är ett valfritt protokoll som används i HDMI. HDMI CEC på denna TV överensstämmer med High-Definition Multimedia Interface Specification Version.a. TV stödjer inte HDMI CEC-funktioner som inte visas nedan. TV:n har ingen garanti att den stödjer användning av alla HDMI CEC aktiverade enheter. Enheter som inte är aktiverade till HDMI CEC kan inte styras med denna TV. Styr TV:n genom att använda den HDMI CEC-aktiverade enheten Slå på TV:n och växla till videokällan för driftsenheten. Växla till videokällan för driftsenheten. Stäng av TV:n med den HDMI CEC-aktiverade enheten som visas. * För driftsinstruktioner, se bruksanvisningen till enheten. Styr den HDMI CEC-aktiverade enheten genom att använda TV:n Stäng av driftsenheten genom att stänga av TV. * Vissa enheter stödjer kanske inte denna funktion. För ytterligare information, läs bruksanvisningen till enheten. Skicka status på TV:n till den HDMI CEC-aktiverade enheten När du växlar till TV:ns externa ingång eller kanal. När TV:ns menyspråk ska växlas. * Läs bruksanvisningen till den externa enheten för information om hur enheten fungerar när status tas emot. Slå / HDMI CEC: Ställ in HDMI CEC HDMI Inställning (s. 8) * Grundinställningen är. Om HDMI CEC inte fungerar korrekt: När den HDMI CEC-aktiverade enheten är ansluten till EXT- eller EXT- med SCART-kabeln och EXT-5 eller EXT-6 med HDMI-kabeln, kanske du inte kan styra TV:ns externa ingång. Lös problemet genom att ställa in HDMI CEC på. 5 6

22 7 -lista För att använda funktionen INFOGA (s. ), leta reda på det -nummer som motsvarar TV:ns kanalnummer i denna tabell. När inställningen för Land är France, använd ett tre-siffrigt -nummer. CH Kanal CH 0/CH 0 E, R CH 0/CH 0 E, ITALIEN A CH /CH E4, ITALIEN B, R CH /CH E5, ITALIEN D, R6 CH /CH E6, ITALIEN E, R7 CH /CH E7, ITALIEN F, R8 CH /CH E8, R9 CH /CH E9, ITALIEN G CH 0/CH 0 E0, ITALIEN H, R0 CH /CH E, ITALIEN H+, R CH /CH E, ITALIEN H+, R CH /CH E, R CH /CH E, R CH /CH E, R CH 4/CH 4 E4, R4 CH 5/CH 5 E5, R5 CH 6/CH 6 E6, R6 CH 7/CH 7 E7, R7 CH 8/CH 8 E8, R8 CH 9/CH 9 E9, R9 CH 0/CH 0 E0, R0 CH /CH E, R CH /CH E, R CH /CH E, R CH 4/CH 4 E4, R4 CH 5/CH 5 E5, R5 CH 6/CH 6 E6, R6 CH 7/CH 7 E7, R7 CH 8/CH 8 E8, R8 CH 9/CH 9 E9, R9 CH CH 0 CH 0 CH CH CH CH CH CH CH 0 CH CH CH CH 4 CH 5 CH 6 CH 7 CH 8 CH 9 CH 0 CH CH CH CH 4 CH 5 CH 6 CH 7 CH 8 CH 9 CH 40 Kanal F F F4 F5 F6 F7 F8 F9 F0 F F F F4 F5 F6 F7 F8 F9 F0 F F F F4 F5 F6 F7 F8 F9 F40 CH Kanal CH 40/CH 40 E40, R40 CH 4/CH 4 E4, R4 CH 4/CH 4 E4, R4 CH 4/CH 4 E4, R4 CH 44/CH 44 E44, R44 CH 45/CH 45 E45, R45 CH 46/CH 46 E46, R46 CH 47/CH 47 E47, R47 CH 48/CH 48 E48, R48 CH 49/CH 49 E49, R49 CH 50/CH 50 E50, R50 CH 5/CH 5 E5, R5 CH 5/CH 5 E5, R5 CH 5/CH 5 E5, R5 CH 54/CH 54 E54, R54 CH 55/CH 55 E55, R55 CH 56/CH 56 E56, R56 CH 57/CH 57 E57, R57 CH 58/CH 58 E58, R58 CH 59/CH 59 E59, R59 CH 60/CH 60 E60, R60 CH 6/CH 6 E6, R6 CH 6/CH 6 E6, R6 CH 6/CH 6 E6, R6 CH 64/CH 64 E64, R64 CH 65/CH 65 E65, R65 CH 66/CH 66 E66, R66 CH 67/CH 67 E67, R67 CH 68/CH 68 E68, R68 CH 69/CH 69 E69, R69 CH CH 4 CH 4 CH 4 CH 44 CH 45 CH 46 CH 47 CH 48 CH 49 CH 50 CH 5 CH 5 CH 5 CH 54 CH 55 CH 56 CH 57 CH 58 CH 59 CH 60 CH 6 CH 6 CH 6 CH 64 CH 65 CH 66 CH 67 CH 68 CH 69 Kanal F4 F4 F4 F44 F45 F46 F47 F48 F49 F50 F5 F5 F5 F54 F55 F56 F57 F58 F59 F60 F6 F6 F6 F64 F65 F66 F67 F68 F69 CC Kanal CC 0/CC 0 S CC 0/CC 0 S CC 0/CC 0 S CC /CC S4 CC /CC S5 CC /CC S6 CC /CC S7 CC /CC S8 CC /CC S9 CC 0/CC 0 S0 CC /CC S CC /CC S CC /CC S CC 4/CC 4 S4 CC 5/CC 5 S5 CC 6/CC 6 S6 CC 7/CC 7 S7 CC 8/CC 8 S8 CC 9/CC 9 S9 CC 0/CC 0 S0 CC /CC S CC /CC S CC /CC S CC 4/CC 4 S4 CC 5/CC 5 S5 CC 6/CC 6 S6 CC 7/CC 7 S7 CC 8/CC 8 S8 CC 9/CC 9 S9 CC 0/CC 0 S0 CC Frekvens (MHz) CC CC 4- CC -40 CC CC CC CC CC 0-8 CC CC CC CC CC CC CC CC 84-9 CC 9-00 CC 00- CC 4 - CC 4-9 CC CC CC CC CC CC CC CC CC CC Kanal CC /CC S CC /CC S CC /CC S CC 4/CC 4 S4 CC 5/CC 5 S5 CC 6/CC 6 S6 CC 7/CC 7 S7 CC 8/CC 8 S8 CC 9/CC 9 S9 CC 40/CC 40 S40 CC 4/CC 4 S4 CC 75/CC 75 X CC 76/CC 76 Y, R CC 77/CC 77 Z, ITALIEN C, R4 CC 78/CC 78 Z+, R5 CC 79/CC 79 Z+ CC Frekvens (MHz) CC CC CC CC CC CC CC CC CC CC Tekniska data Huvudenhet Modell LT-46Z70BU Sändningssystem CCIR I / B / G / D / K / L (Se Teknisk information, s. 4) TV-system Kanaler och frekvenser Ingångar / Utgångar Ingångar Utgångar Uttag / Kontakter Uttagsnamn Uttagstyp Signaltyp (IN) Signaltyp (UT) OBS EXT- EXT- EXT- Euroconnector x (SCART-kontakt) Euroconnector x (SCART-kontakt) RCA-kontakter x, S-VEO-kontakt x EXT-4 RCA-kontakter x 5 EXT-5 (HDMI-) HDMI-kontakt x EXT-6 (HDMI-) Sammansatt video (composite), S-video, Analog RGB LJUD V / H Sammansatt video (composite), S-video, Analog RGB LJUD V / H Sammansatt video, S-video LJUD V / H Analog komponent (576i (65i) / 480i (55i), Progressiv : 576p (65p) / 480p (55p), HD : 0i (5i), 70p (750p)) LJUD V / H HDMI (576i (65i) / 480i (55i) / 576p (65p) / 480p (55p), 0i (5i), 70p (750p)) Vi kan ändra utformningen och specifikationerna utan föregående meddelande. TV ut Kopiering ut PC-INPUT D-SUB (5-stifts) x Analog PC-signal (s. 4) AUDIO OUT RCA-kontakter x Ljud V / H Hörlurar TV-sändning : PAL, SECAM Extern ingång : PAL, SECAM, NTSC,58/4,4MHz E-E / E-E69, F-F0 / F-F69, IR A-IR J, ITALIEN A-H / H+ / H+, R-R / R-R69, S-S4, X / Y / Z / Z+ / Z+, Franska kabelkanaler (Frekvens : 6-7 MHz / MHz) Multiplexljudsystem NICAM (I / B / G / D / K / L), A (B / G / D / K) Text TV-system FLOF (Fastext), TOP, WST (standardsystem) Strömförbrukning AC 0 V - 40 V, 50 Hz Ljud-utgång (nominell uteffekt) 0 W + 0 W Högtalare (4 cm x 6 cm) oval x Strömförbrukning [standby] 5 W [0,6 W] Skärmstorlek (storlek på synligt område, mätt på diagonalen) 6,8 cm Mått (B x H x D: mm) [utan stativ] Vikt [utan stativ] 6 x 774,4 x 40,6 [6 x 7,5 x ] 7,4 kg [0,9 kg] Tillbehör (Se Kontrollera tillbehör, s. 5) Stereominiuttag x (,5 mm i diameter) Uttag för hörlurar T-V LINK - kompatibel HDMI CEC kompatibel (s. 6) 8
