Miljöklass 3. Byggs upp i block. Uppfyller normer och krav. Två unika fläktar. GLOBAL Twin är en dubbelsugande radialfläkt med remdrift.

Transkript

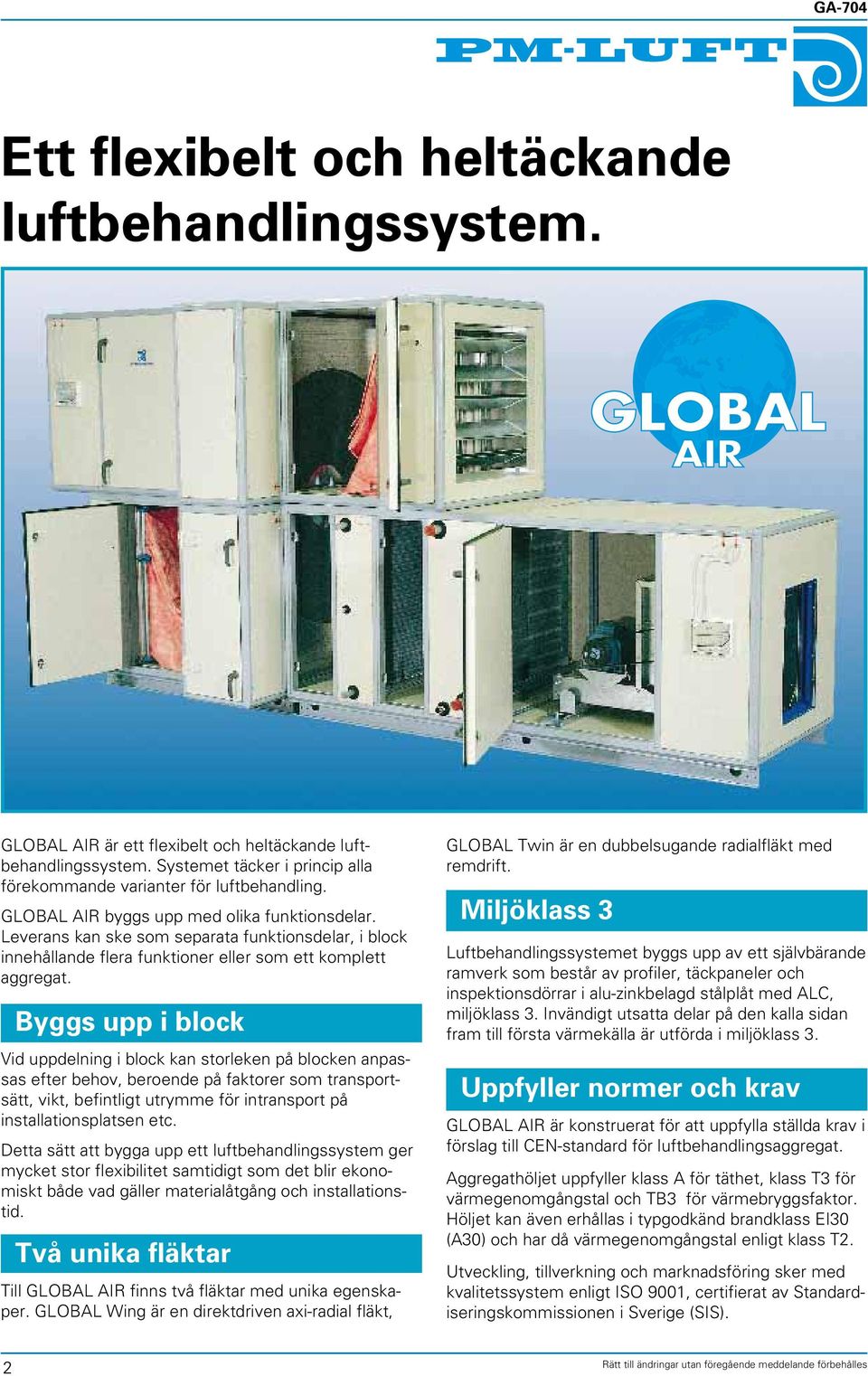

1 Ett flexibelt och heltäckande luftbehandlingssystem. GLOBAL AIR är ett flexibelt och heltäckande luftbehandlingssystem. Systemet täcker i princip alla förekommande varianter för luftbehandling. GLOBAL AIR byggs upp med olika funktionsdelar. Leverans kan ske som separata funktionsdelar, i block innehållande flera funktioner eller som ett komplett aggregat. Byggs upp i block Vid uppdelning i block kan storleken på blocken anpassas efter behov, beroende på faktorer som transportsätt, vikt, befintligt utrymme för intransport på installationsplatsen etc. Detta sätt att bygga upp ett luftbehandlingssystem ger mycket stor flexibilitet samtidigt som det blir ekonomiskt både vad gäller materialåtgång och installationstid. Två unika fläktar Till GLOBAL AIR finns två fläktar med unika egenskaper. GLOBAL Wing är en direktdriven axi-radial fläkt, GLOBAL Twin är en dubbelsugande radialfläkt med remdrift. Miljöklass Luftbehandlingssystemet byggs upp av ett självbärande ramverk som består av profiler, täckpaneler och inspektionsdörrar i alu-zinkbelagd stålplåt med ALC, miljöklass. Invändigt utsatta delar på den kalla sidan fram till första värmekälla är utförda i miljöklass. Uppfyller normer och krav GLOBAL AIR är konstruerat för att uppfylla ställda krav i förslag till CEN-standard för luftbehandlingsaggregat. Aggregathöljet uppfyller klass A för täthet, klass T för värmegenomgångstal och TB för värmebryggsfaktor. Höljet kan även erhållas i typgodkänd brandklass EI0 (A0) och har då värmegenomgångstal enligt klass T2. Utveckling, tillverkning och marknadsföring sker med kvalitetssystem enligt ISO 9001, certifierat av Standardiseringskommissionen i Sverige (SIS). 2

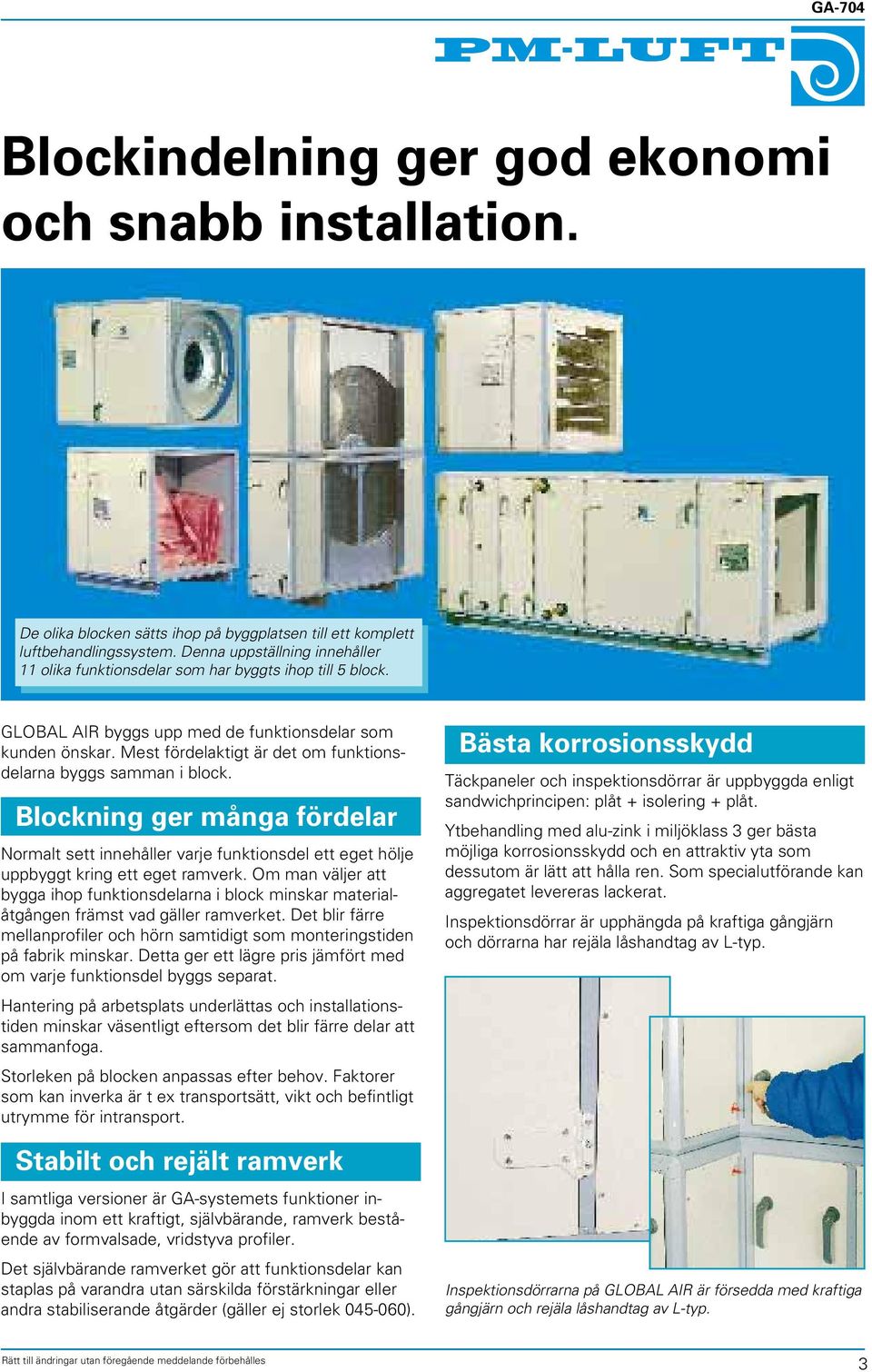

2 Blockindelning ger god ekonomi och snabb installation. De olika blocken sätts ihop på byggplatsen till ett komplett luftbehandlingssystem. Denna uppställning innehåller 11 olika funktionsdelar som har byggts ihop till 5 block. GLOBAL AIR byggs upp med de funktionsdelar som kunden önskar. Mest fördelaktigt är det om funktionsdelarna byggs samman i block. Blockning ger många fördelar Normalt sett innehåller varje funktionsdel ett eget hölje uppbyggt kring ett eget ramverk. Om man väljer att bygga ihop funktionsdelarna i block minskar materialåtgången främst vad gäller ramverket. Det blir färre mellanprofiler och hörn samtidigt som monteringstiden på fabrik minskar. Detta ger ett lägre pris jämfört med om varje funktionsdel byggs separat. Hantering på arbetsplats underlättas och installationstiden minskar väsentligt eftersom det blir färre delar att sammanfoga. Storleken på blocken anpassas efter behov. Faktorer som kan inverka är t ex transportsätt, vikt och befintligt utrymme för intransport. Stabilt och rejält ramverk I samtliga versioner är GA-systemets funktioner inbyggda inom ett kraftigt, självbärande, ramverk bestående av formvalsade, vridstyva profiler. Det självbärande ramverket gör att funktionsdelar kan staplas på varandra utan särskilda förstärkningar eller andra stabiliserande åtgärder (gäller ej storlek ). Bästa korrosionsskydd Täckpaneler och inspektionsdörrar är uppbyggda enligt sandwichprincipen: plåt + isolering + plåt. Ytbehandling med alu-zink i miljöklass ger bästa möjliga korrosionsskydd och en attraktiv yta som dessutom är lätt att hålla ren. Som specialutförande kan aggregatet levereras lackerat. Inspektionsdörrar är upphängda på kraftiga gångjärn och dörrarna har rejäla låshandtag av L-typ. Inspektionsdörrarna på GLOBAL AIR är försedda med kraftiga gångjärn och rejäla låshandtag av L-typ.

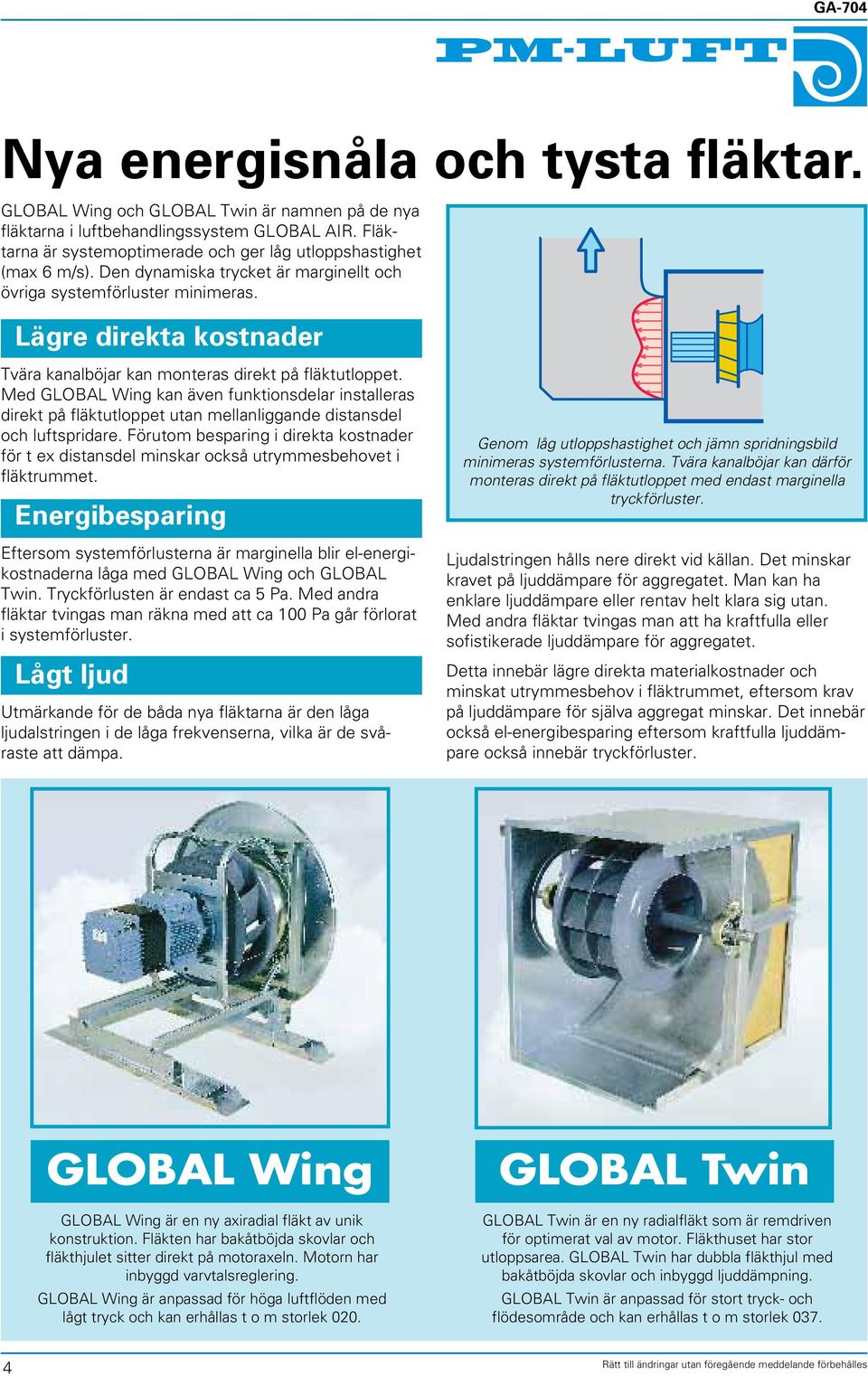

3 Nya energisnåla och tysta fläktar. GLOBAL Wing och GLOBAL Twin är namnen på de nya fläktarna i luftbehandlingssystem GLOBAL AIR. Fläktarna är systemoptimerade och ger låg utloppshastighet (max 6 m/s). Den dynamiska trycket är marginellt och övriga systemförluster minimeras. Lägre direkta kostnader Tvära kanalböjar kan monteras direkt på fläktutloppet. Med GLOBAL Wing kan även funktionsdelar installeras direkt på fläktutloppet utan mellanliggande distansdel och luftspridare. Förutom besparing i direkta kostnader för t ex distansdel minskar också utrymmesbehovet i fläktrummet. Energibesparing Eftersom systemförlusterna är marginella blir el-energikostnaderna låga med GLOBAL Wing och GLOBAL Twin. Tryckförlusten är endast ca 5 Pa. Med andra fläktar tvingas man räkna med att ca 100 Pa går förlorat i systemförluster. Lågt ljud Utmärkande för de båda nya fläktarna är den låga ljudalstringen i de låga frekvenserna, vilka är de svåraste att dämpa. Genom låg utloppshastighet och jämn spridningsbild minimeras systemförlusterna. Tvära kanalböjar kan därför monteras direkt på fläktutloppet med endast marginella tryckförluster. Ljudalstringen hålls nere direkt vid källan. Det minskar kravet på ljuddämpare för aggregatet. Man kan ha enklare ljuddämpare eller rentav helt klara sig utan. Med andra fläktar tvingas man att ha kraftfulla eller sofistikerade ljuddämpare för aggregatet. Detta innebär lägre direkta materialkostnader och minskat utrymmesbehov i fläktrummet, eftersom krav på ljuddämpare för själva aggregat minskar. Det innebär också el-energibesparing eftersom kraftfulla ljuddämpare också innebär tryckförluster. GLOBAL Wing GLOBAL Wing är en ny axiradial fläkt av unik konstruktion. Fläkten har bakåtböjda skovlar och fläkthjulet sitter direkt på motoraxeln. Motorn har inbyggd varvtalsreglering. GLOBAL Wing är anpassad för höga luftflöden med lågt tryck och kan erhållas t o m storlek 020. GLOBAL Twin GLOBAL Twin är en ny radialfläkt som är remdriven för optimerat val av motor. Fläkthuset har stor utloppsarea. GLOBAL Twin har dubbla fläkthjul med bakåtböjda skovlar och inbyggd ljuddämpning. GLOBAL Twin är anpassad för stort tryck- och flödesområde och kan erhållas t o m storlek 07. 4

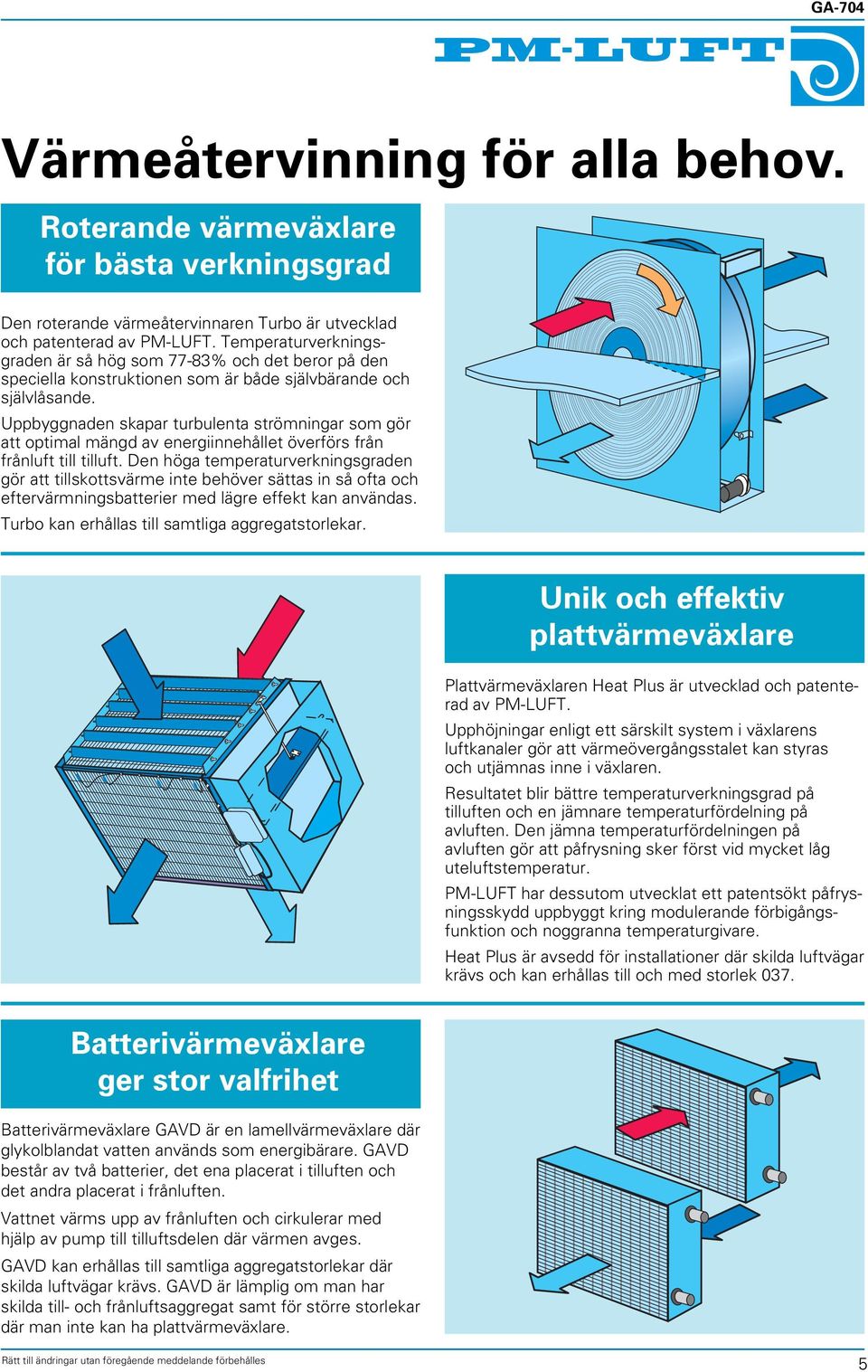

4 Värmeåtervinning för alla behov. Roterande värmeväxlare för bästa verkningsgrad Den roterande värmeåtervinnaren Turbo är utvecklad och patenterad av PM-LUFT. Temperaturverkningsgraden är så hög som 77-8% och det beror på den speciella konstruktionen som är både självbärande och självlåsande. Uppbyggnaden skapar turbulenta strömningar som gör att optimal mängd av energiinnehållet överförs från frånluft till tilluft. Den höga temperaturverkningsgraden gör att tillskottsvärme inte behöver sättas in så ofta och eftervärmningsbatterier med lägre effekt kan användas. Turbo kan erhållas till samtliga aggregatstorlekar. Unik och effektiv plattvärmeväxlare Plattvärmeväxlaren Heat Plus är utvecklad och patenterad av PM-LUFT. Upphöjningar enligt ett särskilt system i växlarens luftkanaler gör att värmeövergångsstalet kan styras och utjämnas inne i växlaren. Resultatet blir bättre temperaturverkningsgrad på tilluften och en jämnare temperaturfördelning på avluften. Den jämna temperaturfördelningen på avluften gör att påfrysning sker först vid mycket låg uteluftstemperatur. PM-LUFT har dessutom utvecklat ett patentsökt påfrysningsskydd uppbyggt kring modulerande förbigångsfunktion och noggranna temperaturgivare. Heat Plus är avsedd för installationer där skilda luftvägar krävs och kan erhållas till och med storlek 07. Batterivärmeväxlare ger stor valfrihet Batterivärmeväxlare GAVD är en lamellvärmeväxlare där glykolblandat vatten används som energibärare. GAVD består av två batterier, det ena placerat i tilluften och det andra placerat i frånluften. Vattnet värms upp av frånluften och cirkulerar med hjälp av pump till tilluftsdelen där värmen avges. GAVD kan erhållas till samtliga aggregatstorlekar där skilda luftvägar krävs. GAVD är lämplig om man har skilda till- och frånluftsaggregat samt för större storlekar där man inte kan ha plattvärmeväxlare. 5

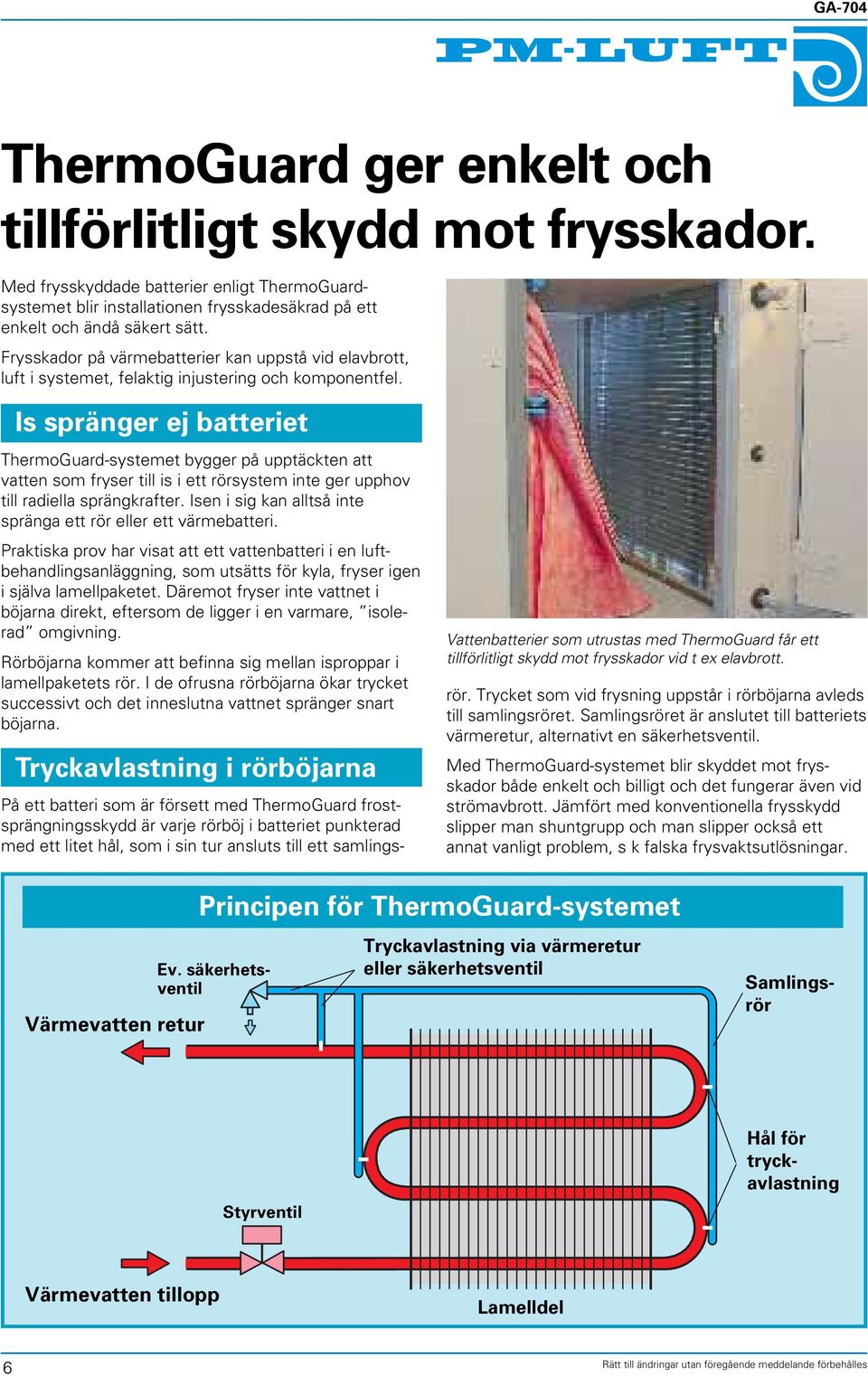

5 ThermoGuard ger enkelt och tillförlitligt skydd mot frysskador. Med frysskyddade batterier enligt ThermoGuardsystemet blir installationen frysskadesäkrad på ett enkelt och ändå säkert sätt. Frysskador på värmebatterier kan uppstå vid elavbrott, luft i systemet, felaktig injustering och komponentfel. Is spränger ej batteriet ThermoGuard-systemet bygger på upptäckten att vatten som fryser till is i ett rörsystem inte ger upphov till radiella sprängkrafter. Isen i sig kan alltså inte spränga ett rör eller ett värmebatteri. Praktiska prov har visat att ett vattenbatteri i en luftbehandlingsanläggning, som utsätts för kyla, fryser igen i själva lamellpaketet. Däremot fryser inte vattnet i böjarna direkt, eftersom de ligger i en varmare, isolerad omgivning. Rörböjarna kommer att befinna sig mellan isproppar i lamellpaketets rör. I de ofrusna rörböjarna ökar trycket successivt och det inneslutna vattnet spränger snart böjarna. Tryckavlastning i rörböjarna Vattenbatterier som utrustas med ThermoGuard får ett tillförlitligt skydd mot frysskador vid t ex elavbrott. På ett batteri som är försett med ThermoGuard frostsprängningsskydd är varje rörböj i batteriet punkterad med ett litet hål, som i sin tur ansluts till ett samlingsrör. Trycket som vid frysning uppstår i rörböjarna avleds till samlingsröret. Samlingsröret är anslutet till batteriets värmeretur, alternativt en säkerhetsventil. Med ThermoGuard-systemet blir skyddet mot frysskador både enkelt och billigt och det fungerar även vid strömavbrott. Jämfört med konventionella frysskydd slipper man shuntgrupp och man slipper också ett annat vanligt problem, s k falska frysvaktsutlösningar. Värmevatten retur Principen för ThermoGuard-systemet Tryckavlastning via värmeretur eller säkerhetsventil Ev. säkerhetsventil Samlingsrör Styrventil Hål för tryckavlastning Värmevatten tillopp Lamelldel 6

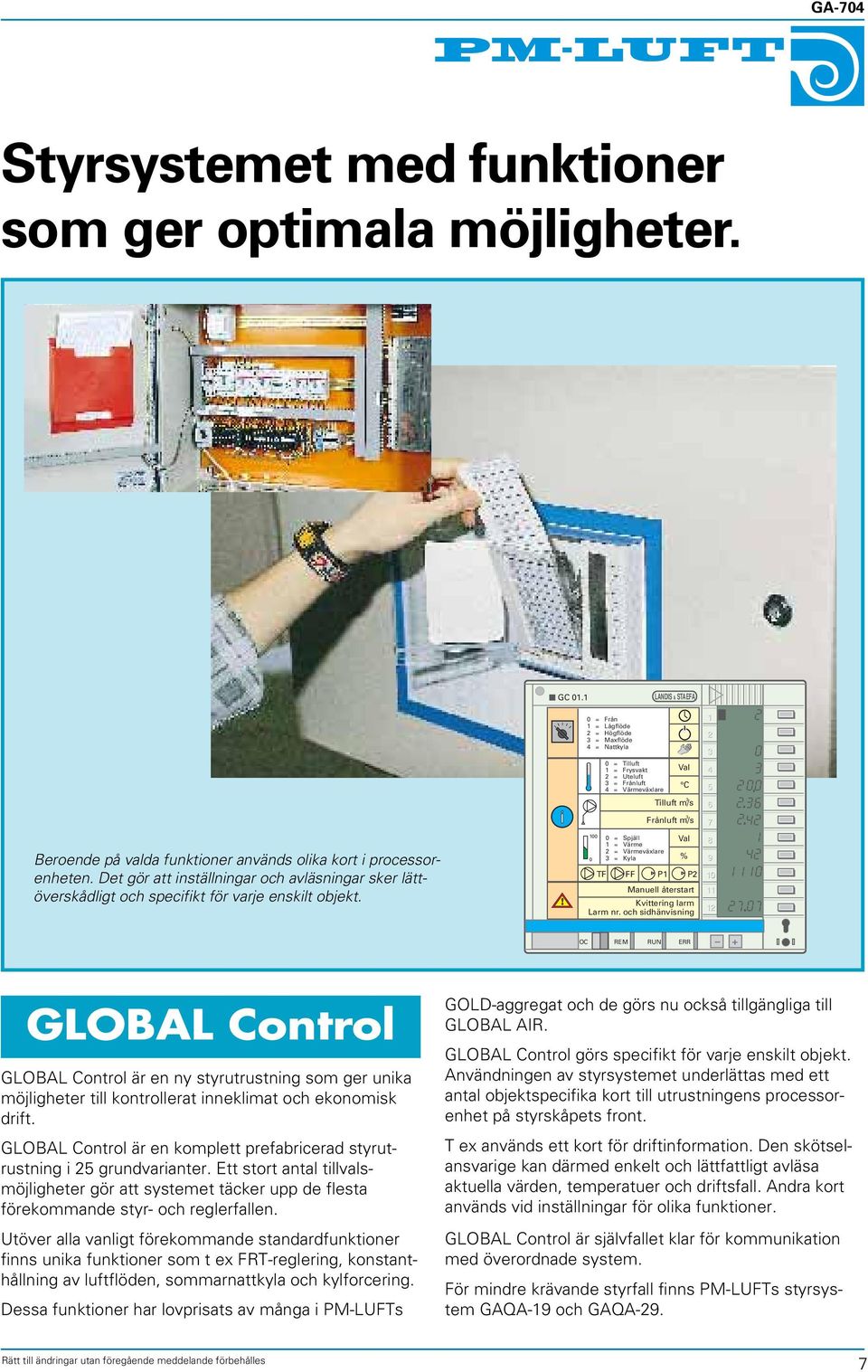

6 Styrsystemet med funktioner som ger optimala möjligheter. GC 01.1 LANDIS & STAEFA Beroende på valda funktioner används olika kort i processorenheten. Det gör att inställningar och avläsningar sker lättöverskådligt och specifikt för varje enskilt objekt.! 0 = Från 1 = Lågflöde 2 = Högflöde = Maxflöde 4 = Nattkyla 0 = Tilluft 1 = Frysvakt 2 = Uteluft = Frånluft 4 = Värmeväxlare = Spjäll 1 = Värme 2 = Värmeväxlare = Kyla Val C Tilluft m/s Frånluft m/s Val % TF FF P1 P2 Manuell återstart Kvittering larm Larm nr. och sidhänvisning LOC REM RUN ERR + GLOBAL Control GLOBAL Control är en ny styrutrustning som ger unika möjligheter till kontrollerat inneklimat och ekonomisk drift. GLOBAL Control är en komplett prefabricerad styrutrustning i 25 grundvarianter. Ett stort antal tillvalsmöjligheter gör att systemet täcker upp de flesta förekommande styr- och reglerfallen. Utöver alla vanligt förekommande standardfunktioner finns unika funktioner som t ex FRT-reglering, konstanthållning av luftflöden, sommarnattkyla och kylforcering. Dessa funktioner har lovprisats av många i PM-LUFTs GOLD-aggregat och de görs nu också tillgängliga till GLOBAL AIR. GLOBAL Control görs specifikt för varje enskilt objekt. Användningen av styrsystemet underlättas med ett antal objektspecifika kort till utrustningens processorenhet på styrskåpets front. T ex används ett kort för driftinformation. Den skötselansvarige kan därmed enkelt och lättfattligt avläsa aktuella värden, temperatuer och driftsfall. Andra kort används vid inställningar för olika funktioner. GLOBAL Control är självfallet klar för kommunikation med överordnade system. För mindre krävande styrfall finns PM-LUFTs styrsystem GAQA-19 och GAQA-29. 7

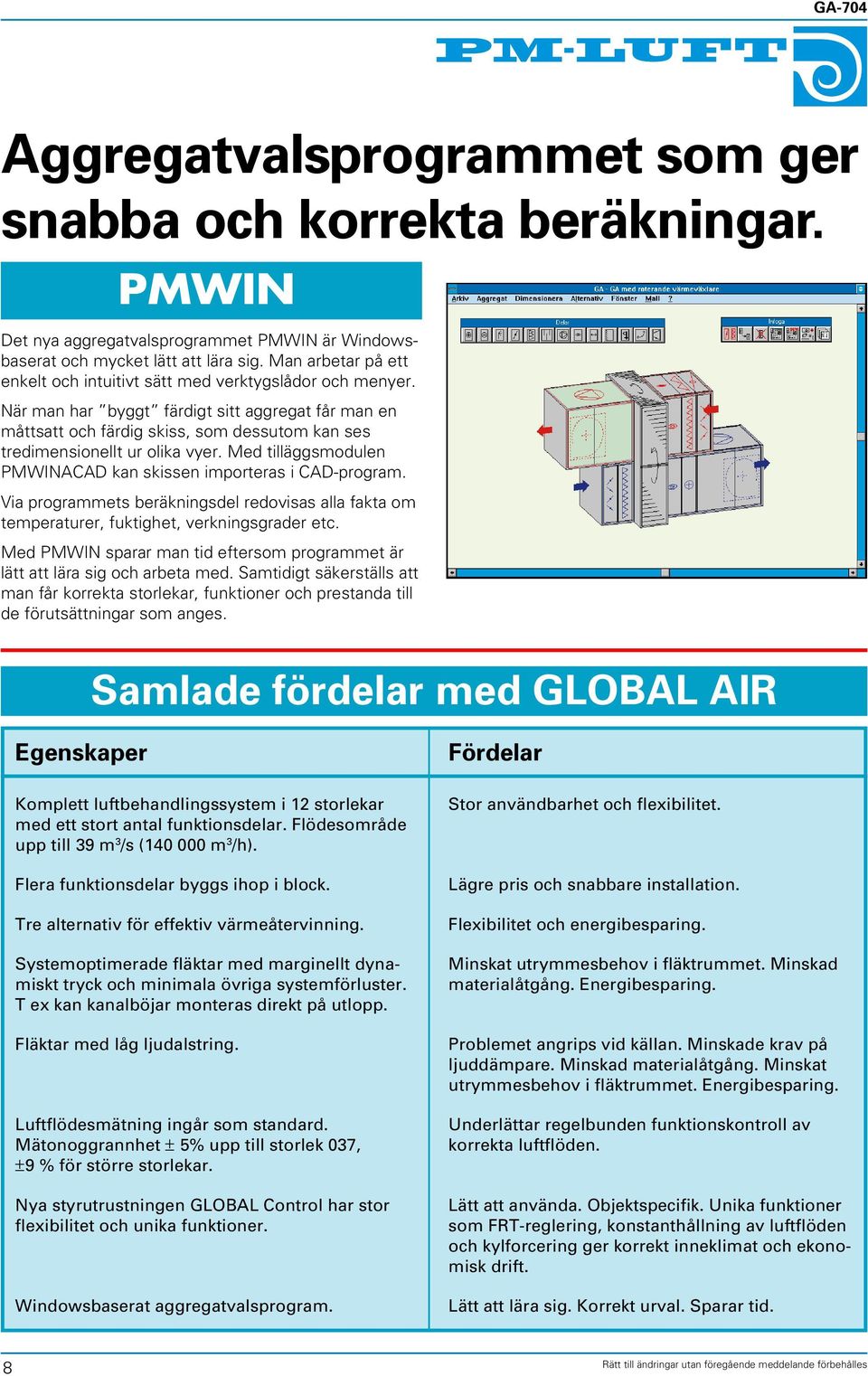

7 Aggregatvalsprogrammet som ger snabba och korrekta beräkningar. PMWIN Det nya aggregatvalsprogrammet PMWIN är Windowsbaserat och mycket lätt att lära sig. Man arbetar på ett enkelt och intuitivt sätt med verktygslådor och menyer. När man har byggt färdigt sitt aggregat får man en måttsatt och färdig skiss, som dessutom kan ses tredimensionellt ur olika vyer. Med tilläggsmodulen PMWINACAD kan skissen importeras i CAD-program. Via programmets beräkningsdel redovisas alla fakta om temperaturer, fuktighet, verkningsgrader etc. Med PMWIN sparar man tid eftersom programmet är lätt att lära sig och arbeta med. Samtidigt säkerställs att man får korrekta storlekar, funktioner och prestanda till de förutsättningar som anges. Samlade fördelar med GLOBAL AIR Egenskaper Komplett luftbehandlingssystem i 12 storlekar med ett stort antal funktionsdelar. Flödesområde upp till 9 m /s ( m /h). Flera funktionsdelar byggs ihop i block. Tre alternativ för effektiv värmeåtervinning. Systemoptimerade fläktar med marginellt dynamiskt tryck och minimala övriga systemförluster. T ex kan kanalböjar monteras direkt på utlopp. Fläktar med låg ljudalstring. Luftflödesmätning ingår som standard. Mätonoggrannhet ± 5% upp till storlek 07, ±9 % för större storlekar. Nya styrutrustningen GLOBAL Control har stor flexibilitet och unika funktioner. Windowsbaserat aggregatvalsprogram. Fördelar Stor användbarhet och flexibilitet. Lägre pris och snabbare installation. Flexibilitet och energibesparing. Minskat utrymmesbehov i fläktrummet. Minskad materialåtgång. Energibesparing. Problemet angrips vid källan. Minskade krav på ljuddämpare. Minskad materialåtgång. Minskat utrymmesbehov i fläktrummet. Energibesparing. Underlättar regelbunden funktionskontroll av korrekta luftflöden. Lätt att använda. Objektspecifik. Unika funktioner som FRT-reglering, konstanthållning av luftflöden och kylforcering ger korrekt inneklimat och ekonomisk drift. Lätt att lära sig. Korrekt urval. Sparar tid. 8
