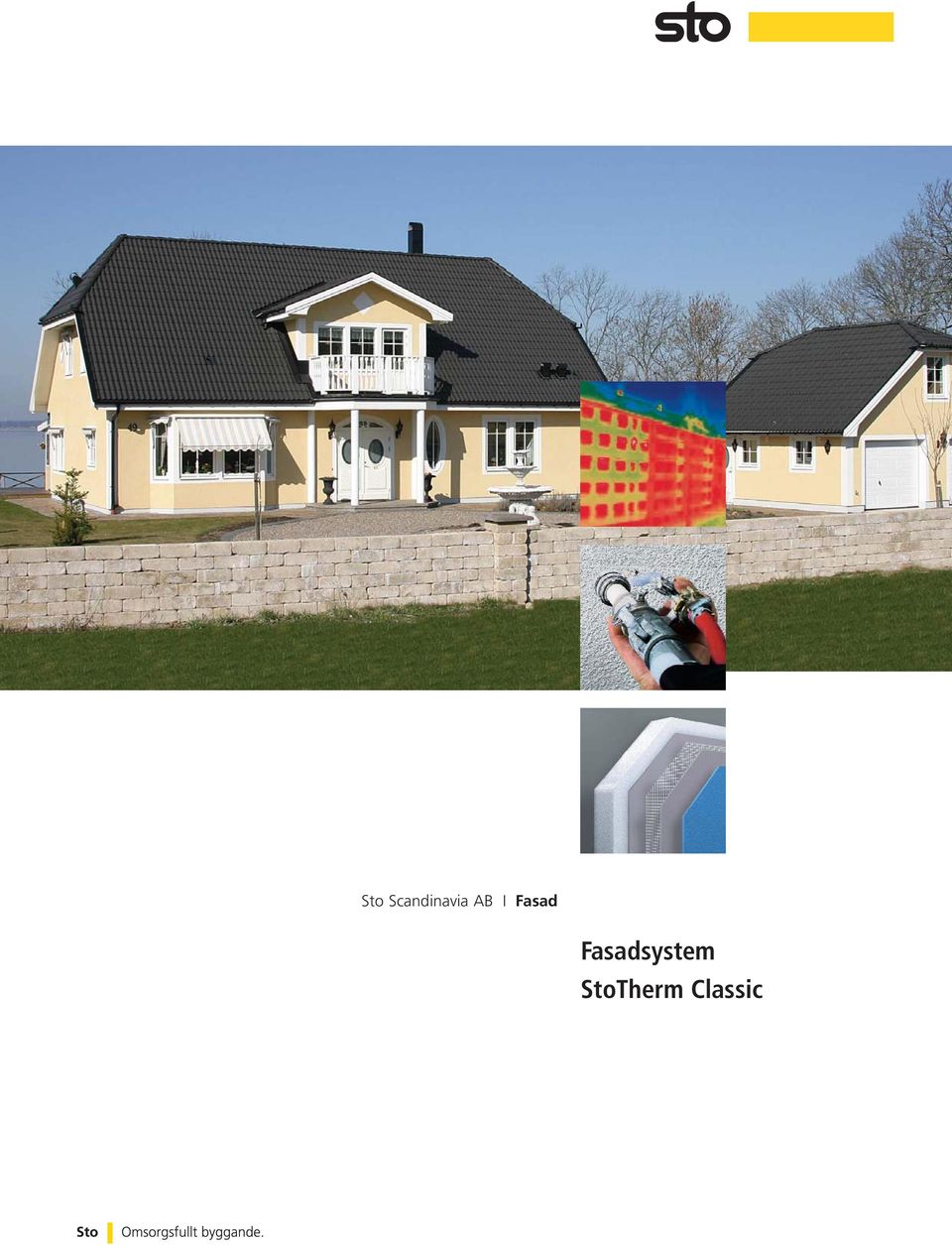

1 Sto Scandinavia AB I Fasad Fasadsystem StoTherm Classic

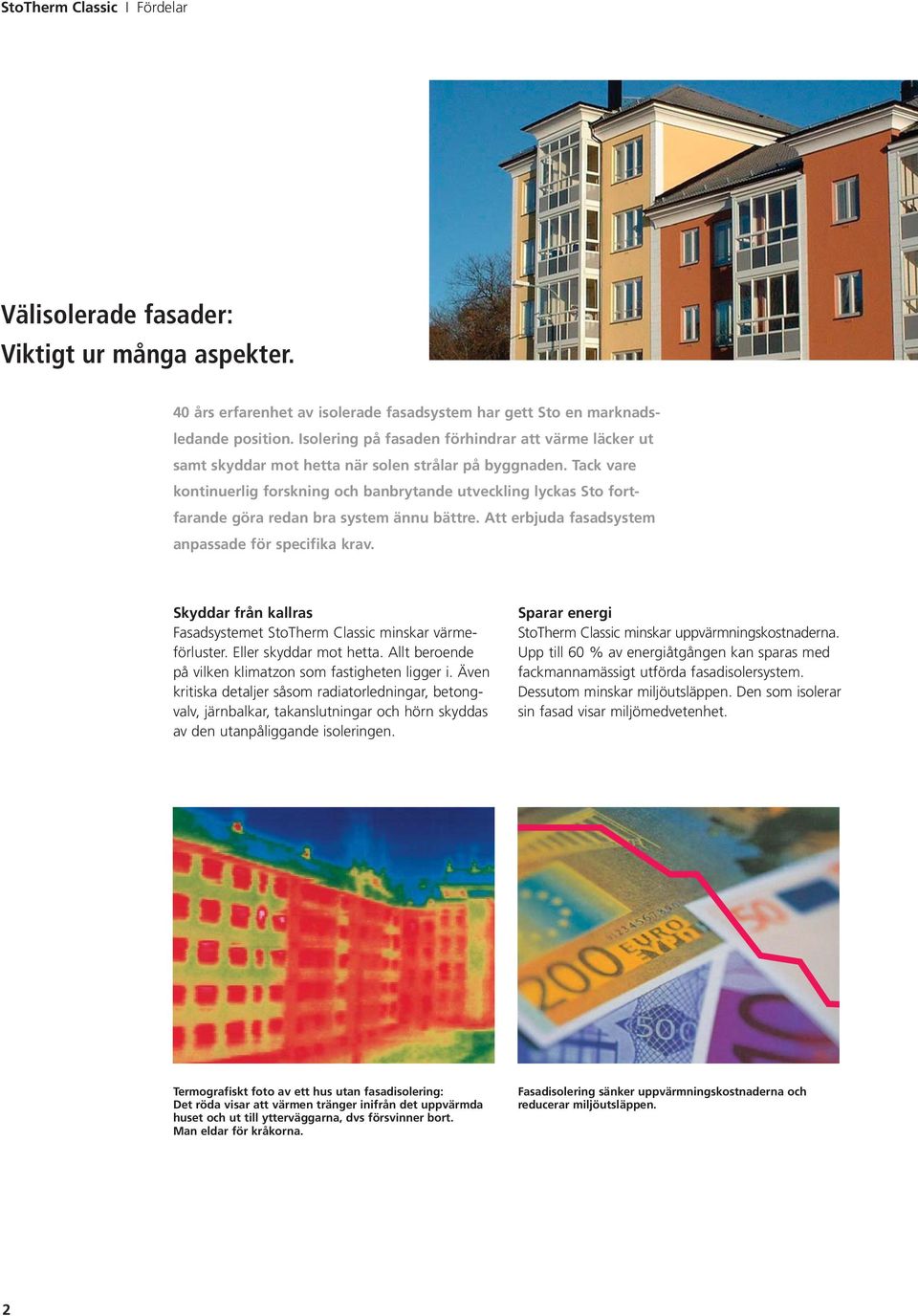

2 StoTherm Classic I Fördelar Välisolerade fasader: Viktigt ur många aspekter. 40 års erfarenhet av isolerade fasadsystem har gett Sto en marknadsledande position. Isolering på fasaden förhindrar att värme läcker ut samt skyddar mot hetta när solen strålar på byggnaden. Tack vare kontinuerlig forskning och banbrytande utveckling lyckas Sto fortfarande göra redan bra system ännu bättre. Att erbjuda fasadsystem anpassade för specifika krav. Skyddar från kallras Fasadsystemet StoTherm Classic minskar värmeförluster. Eller skyddar mot hetta. Allt beroende på vilken klimatzon som fastigheten ligger i. Även kritiska detaljer såsom radiatorledningar, betongvalv, järnbalkar, takanslutningar och hörn skyddas av den utanpåliggande isoleringen. Sparar energi StoTherm Classic minskar uppvärmningskostnaderna. Upp till 60 % av energiåtgången kan sparas med fackmannamässigt utförda fasadisolersystem. Dessutom minskar miljöutsläppen. Den som isolerar sin fasad visar miljömedvetenhet. Termografiskt foto av ett hus utan fasadisolering: Det röda visar att värmen tränger inifrån det uppvärmda huset och ut till ytterväggarna, dvs försvinner bort. Man eldar för kråkorna. Fasadisolering sänker uppvärmningskostnaderna och reducerar miljöutsläppen. 2

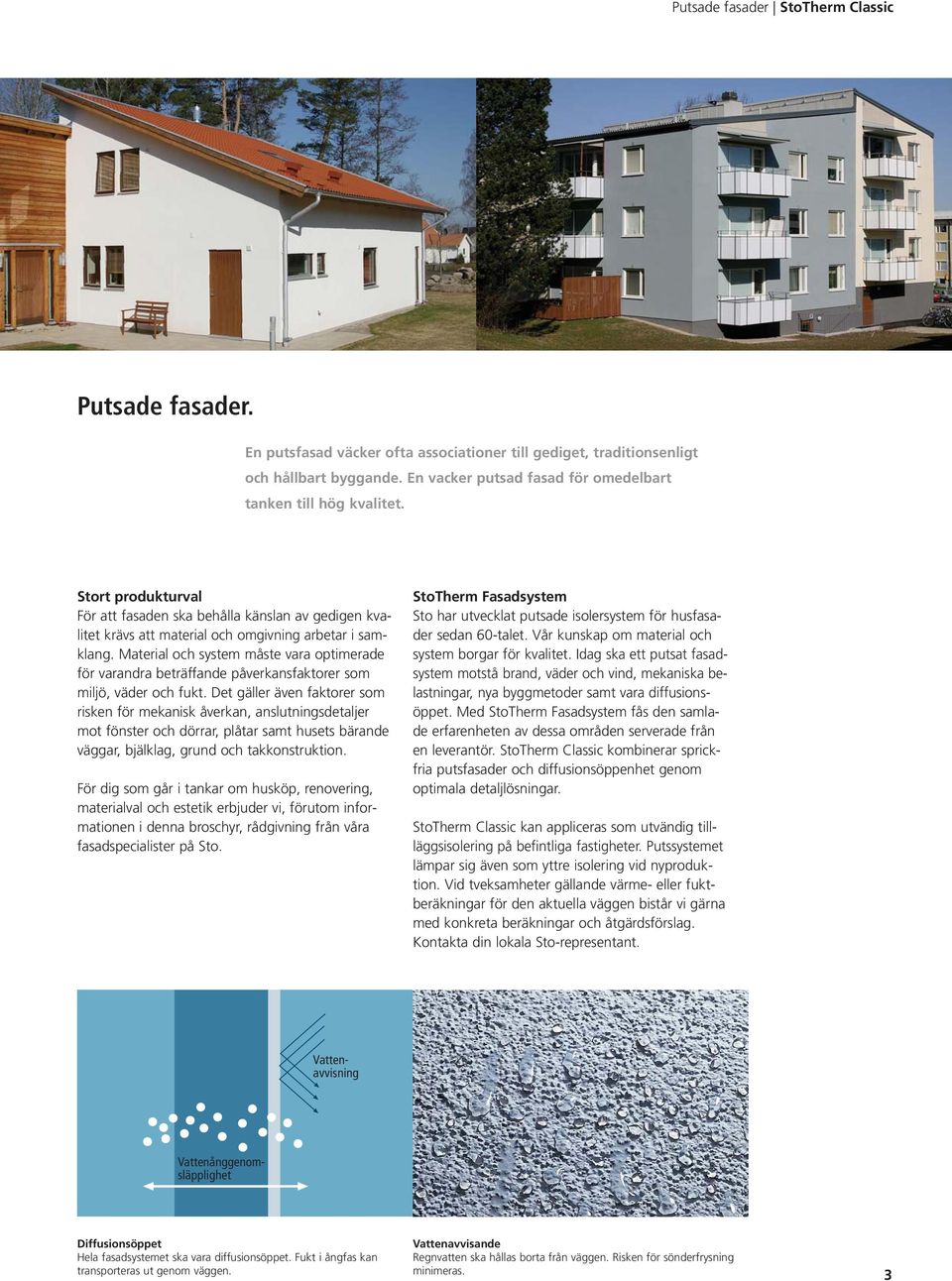

3 Putsade fasader StoTherm Classic Putsade fasader. En putsfasad väcker ofta associationer till gediget, traditionsenligt och hållbart byggande. En vacker putsad fasad för omedelbart tanken till hög kvalitet. Stort produkturval För att fasaden ska behålla känslan av gedigen kvalitet krävs att material och omgivning arbetar i samklang. Material och system måste vara optimerade för varandra beträffande påverkansfaktorer som miljö, väder och fukt. Det gäller även faktorer som risken för mekanisk åverkan, anslutningsdetaljer mot fönster och dörrar, plåtar samt husets bärande väggar, bjälklag, grund och takkonstruktion. För dig som går i tankar om husköp, renovering, materialval och estetik erbjuder vi, förutom informationen i denna broschyr, rådgivning från våra fasadspecialister på Sto. StoTherm Fasadsystem Sto har utvecklat putsade isolersystem för husfasader sedan 60-talet. Vår kunskap om material och system borgar för kvalitet. Idag ska ett putsat fasadsystem motstå brand, väder och vind, mekaniska belastningar, nya byggmetoder samt vara diffusionsöppet. Med StoTherm Fasadsystem fås den samlade erfarenheten av dessa områden serverade från en leverantör. StoTherm Classic kombinerar sprickfria putsfasader och diffusionsöppenhet genom optimala detaljlösningar. StoTherm Classic kan appliceras som utvändig tillläggsisolering på befintliga fastigheter. Putssystemet lämpar sig även som yttre isolering vid nyproduktion. Vid tveksamheter gällande värme- eller fuktberäkningar för den aktuella väggen bistår vi gärna med konkreta beräkningar och åtgärdsförslag. Kontakta din lokala Sto-representant. Vattenavvisning Vattenånggenomsläpplighet Diffusionsöppet Hela fasadsystemet ska vara diffusionsöppet. Fukt i ångfas kan transporteras ut genom väggen. Vattenavvisande Regnvatten ska hållas borta från väggen. Risken för sönderfrysning minimeras. 3

4 StoTherm Classic I Systemuppbyggnad Fasadisoleringssystemet StoTherm Classic: Ekonomiskt och säkert. StoTherm Classic har en tiofalt högre stöt- och slagtålighet än mineraliska system. Det övertygar genom maximal spricksäkerhet och består av absolut cementfria, optimalt för varandra anpassade systemkomponenter. Även den snabba och enkla appliceringen gör StoTherm Classic ekonomiskt och säkert. 1 Klister: Sto Byggklister, Sto Dispersionsklister, StoLevell Classic alt Sto Turbofix Väljs beroende på underlag och arbetsmetod. 2 Isolering: Sto Fasadskiva EPS alt Mineral Isolerskiva av expanderad EPS alt stenull. 3 Armeringsmassa: StoLevell Classic alt Sto Armeringsputs Organiskt bunden, bruksfärdig armeringsmassa. Hög elasticitet, låg egenspänning, spricksäker och motståndskraftig mot mekanisk belastning. 4 Armeringsväv: Sto Glasfiberväv Fin Användarvänlig, uppfyller högsta krav på spricksäkerhet och slagtålighet. 5 Slutbeläggning: StoLotusan alt StoSilco Silikonhartsbunden, cementfri, bruksfärdig ytputs för alla underlag. Hög väderbeständighet, låg nedsmutsningsbenägenhet, hög elasticitet, mekaniskt belastningsbar. Brytbar enligt StoColor System Mekanisk belastning Spricksäkerhet StoTherm Classic 5,0 8,0 Joule 1,5 2,5 % Mineraliskt system 0,5 1,0 Joule 0,1 0,2 % 4

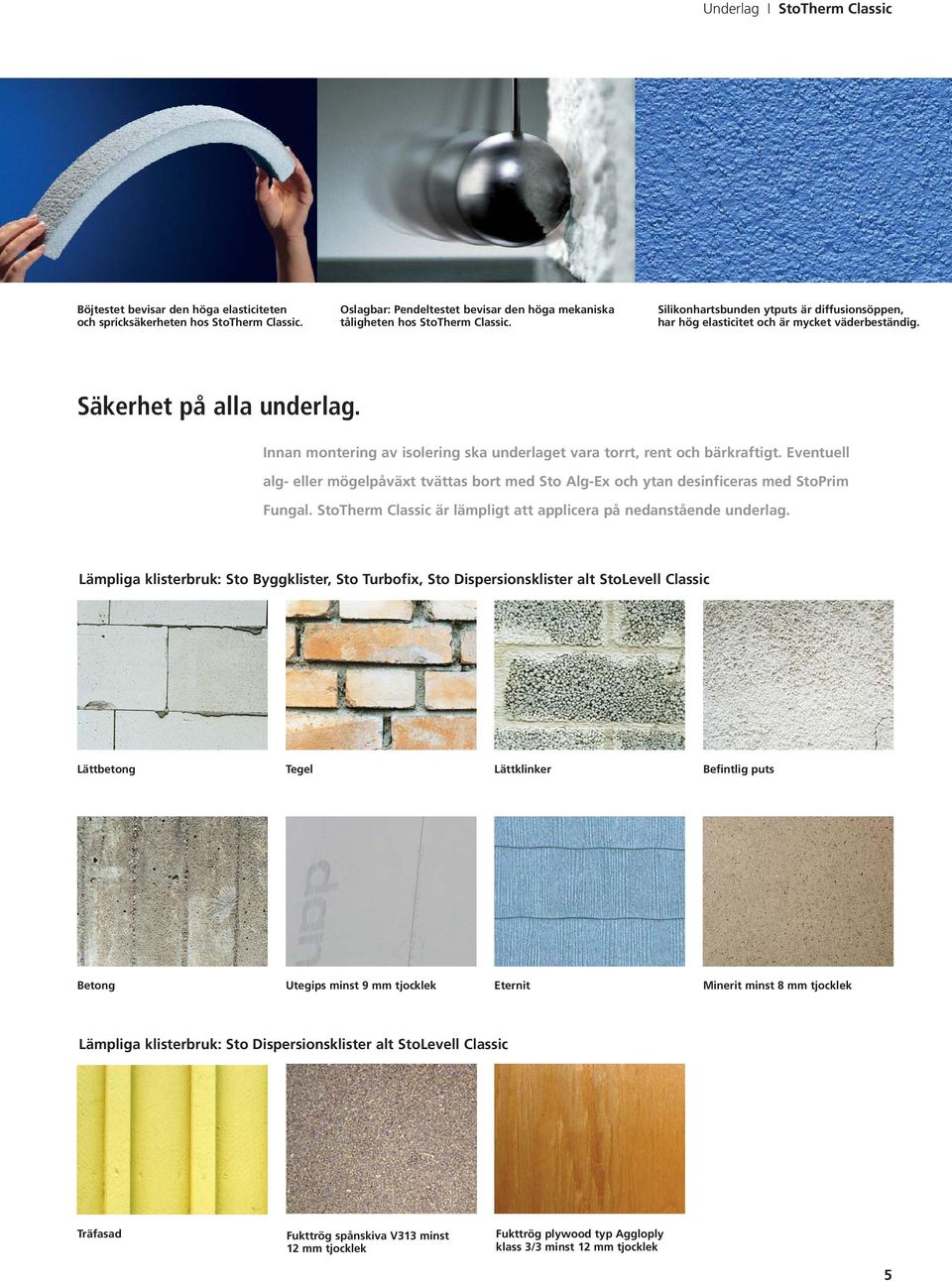

5 Underlag I StoTherm Classic Böjtestet bevisar den höga elasticiteten och spricksäkerheten hos StoTherm Classic. Oslagbar: Pendeltestet bevisar den höga mekaniska tåligheten hos StoTherm Classic. Silikonhartsbunden ytputs är diffusionsöppen, har hög elasticitet och är mycket väderbeständig. Säkerhet på alla underlag. Innan montering av isolering ska underlaget vara torrt, rent och bärkraftigt. Eventuell alg- eller mögelpåväxt tvättas bort med Sto Alg-Ex och ytan desinficeras med StoPrim Fungal. StoTherm Classic är lämpligt att applicera på nedanstående underlag. Lämpliga klisterbruk: Sto Byggklister, Sto Turbofix, Sto Dispersionsklister alt StoLevell Classic Lättbetong Tegel Lättklinker Befintlig puts Betong Utegips minst 9 mm tjocklek Eternit Minerit minst 8 mm tjocklek Lämpliga klisterbruk: Sto Dispersionsklister alt StoLevell Classic Träfasad Fukttrög spånskiva V313 minst 12 mm tjocklek Fukttrög plywood typ Aggloply klass 3/3 minst 12 mm tjocklek 5

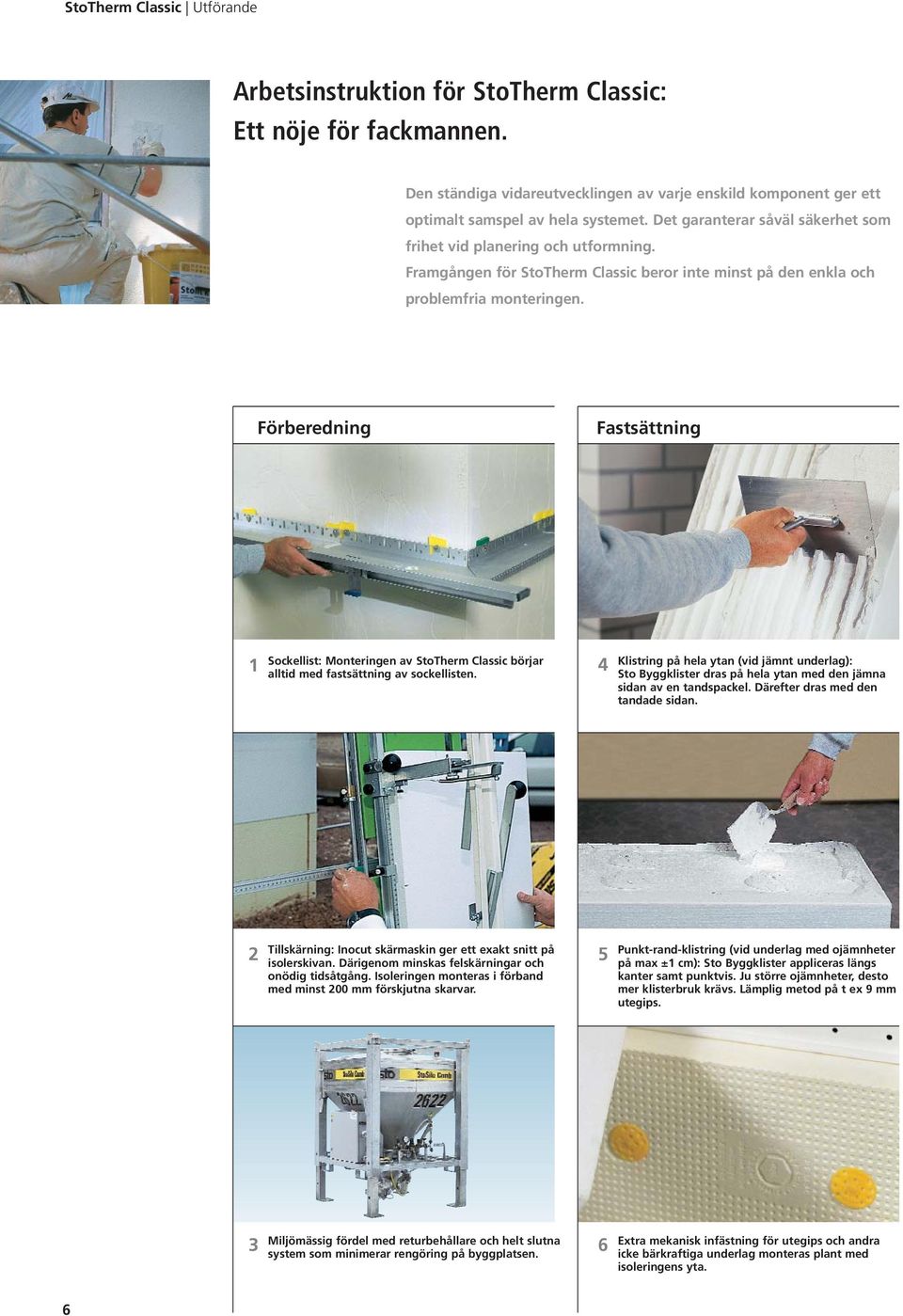

6 StoTherm Classic Utförande Arbetsinstruktion för StoTherm Classic: Ett nöje för fackmannen. Den ständiga vidareutvecklingen av varje enskild komponent ger ett optimalt samspel av hela systemet. Det garanterar såväl säkerhet som frihet vid planering och utformning. Framgången för StoTherm Classic beror inte minst på den enkla och problemfria monteringen. Förberedning Fastsättning 1 4 Sockellist: Monteringen av StoTherm Classic börjar alltid med fastsättning av sockellisten. Klistring på hela ytan (vid jämnt underlag): Sto Byggklister dras på hela ytan med den jämna sidan av en tandspackel. Därefter dras med den tandade sidan. 2 Tillskärning: Inocut skärmaskin ger ett exakt snitt på isolerskivan. Därigenom minskas felskärningar och onödig tidsåtgång. Isoleringen monteras i förband med minst 200 mm förskjutna skarvar. 5 Punkt-rand-klistring (vid underlag med ojämnheter på max ±1 cm): Sto Byggklister appliceras längs kanter samt punktvis. Ju större ojämnheter, desto mer klisterbruk krävs. Lämplig metod på t ex 9 mm utegips. 3 Miljömässig fördel med returbehållare och helt slutna system som minimerar rengöring på byggplatsen. 6 Extra mekanisk infästning för utegips och andra icke bärkraftiga underlag monteras plant med isoleringens yta. 6

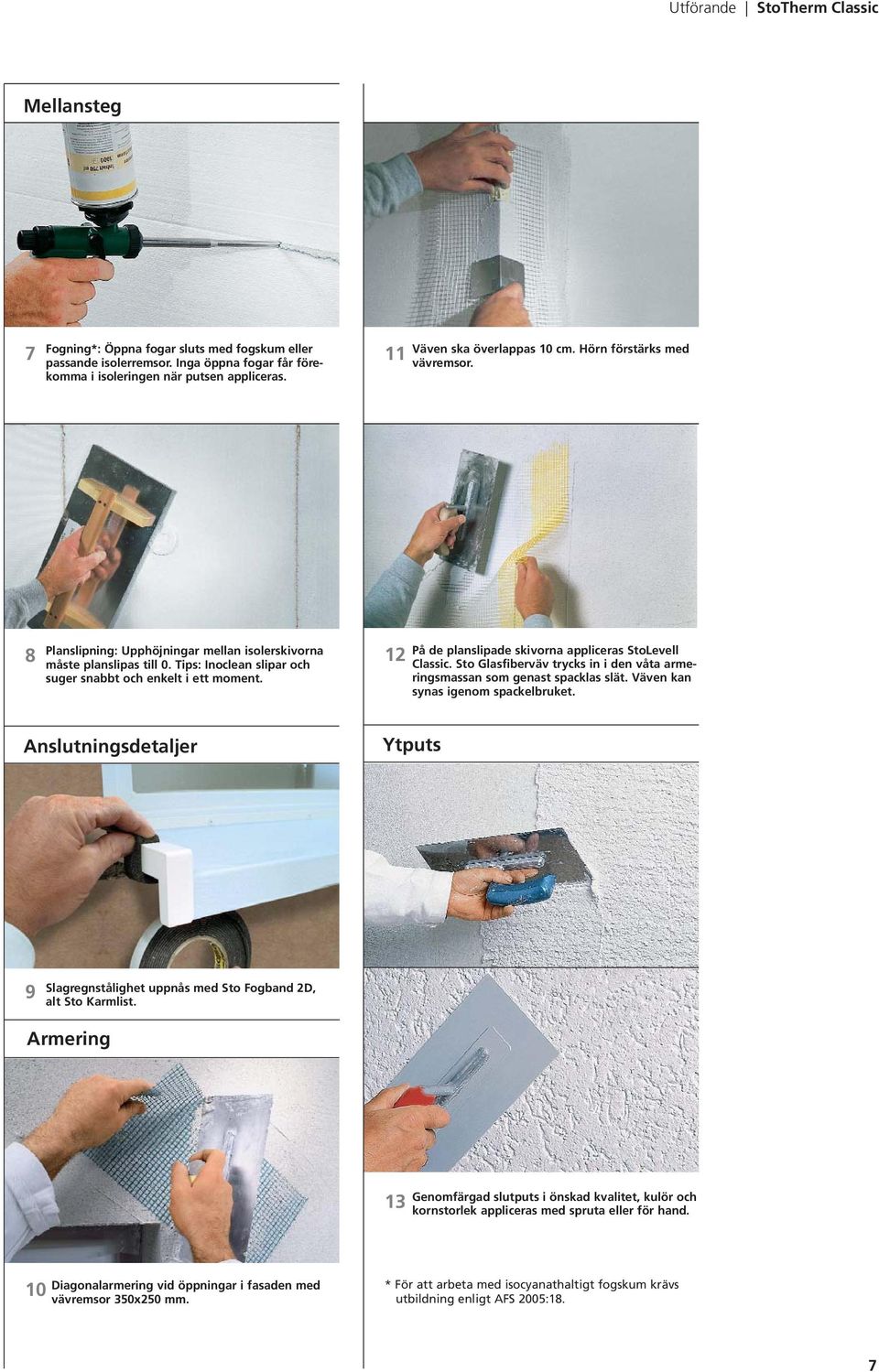

7 Utförande StoTherm Classic Mellansteg 7 Fogning*: Öppna fogar sluts med fogskum eller passande isolerremsor. Inga öppna fogar får förekomma i isoleringen när putsen appliceras. 11 Väven ska överlappas 10 cm. Hörn förstärks med vävremsor. 8 Planslipning: Upphöjningar mellan isolerskivorna måste planslipas till 0. Tips: Inoclean slipar och suger snabbt och enkelt i ett moment. 12 På de planslipade skivorna appliceras StoLevell Classic. Sto Glasfiberväv trycks in i den våta armeringsmassan som genast spacklas slät. Väven kan synas igenom spackelbruket. Anslutningsdetaljer Ytputs 9 Slagregnstålighet uppnås med Sto Fogband 2D, alt Sto Karmlist. Armering 13 Genomfärgad slutputs i önskad kvalitet, kulör och kornstorlek appliceras med spruta eller för hand. 10 Diagonalarmering vid öppningar i fasaden med vävremsor 350x250 mm. * För att arbeta med isocyanathaltigt fogskum krävs utbildning enligt AFS 2005:18. 7

8 Tillvalsprodukter som förbättrar kvalitén. Pansarväv För extra slagtålighet kan Sto Pansarväv användas under den vanliga väven. Fogband Sto Fogband monteras runt fönsterbleck, trädetaljer och andra anslutningar. Karmlist Sto Karmlist monteras på den rengjorda karmen. Den självhäftande tejpen på profilens sida kan användas som hjälpmedel vid intäckning av fönstret. Putsbruk appliceras rikligt bakom väven och en ny vävvinkel används för smygarmering. Putsen dras av jämns med den yttre anvisningen på Sto Karmlist. Konsttegel Tegelfasad med låg vikt. Finns i sex standardkulörer. Decoprofiler Mineraliska stuckprofiler. Levereras objektsspecifikt. Plankprofil Tryckdistanser för att möjliggöra infästning av lättare detaljer i fasaden. Takfotsluftning Skyddar överkanten av isoleringen och hindrar fåglar och gnagare att ta sig in vid takfoten. Spiralplugg Eftermontage i EPS-isolering av lättare föremål. Max 5 kg/plugg. Sto Scandinavia AB Gesällgatan LINKÖPING Telefon Telefax kundkontakt@stoeu.com Sto Scandinavia AB, Juni 2007
