Fasadbeklädnad Renovering av äldre putsad fasad
|
|
- Marianne Lundqvist
- för 8 år sedan
- Visningar:
Transkript
1 53 LBS Fasadbeklädnad Renovering av äldre putsad fasad Nedknackning, grundning, stockning putsning, filtning och målning puts Förutsättningar Förarbete Egenkontroll Genomförande Denna arbetsinstruktion är utformad för att användas vid detaljplanering och arbetsberedning på bygg- och anläggningsprojekt. Med väl genomarbetade planering uppnås god personsäkerhet och rimlig belastning samtidigt som arbetet organiseras smart och kostnadseffektivt.

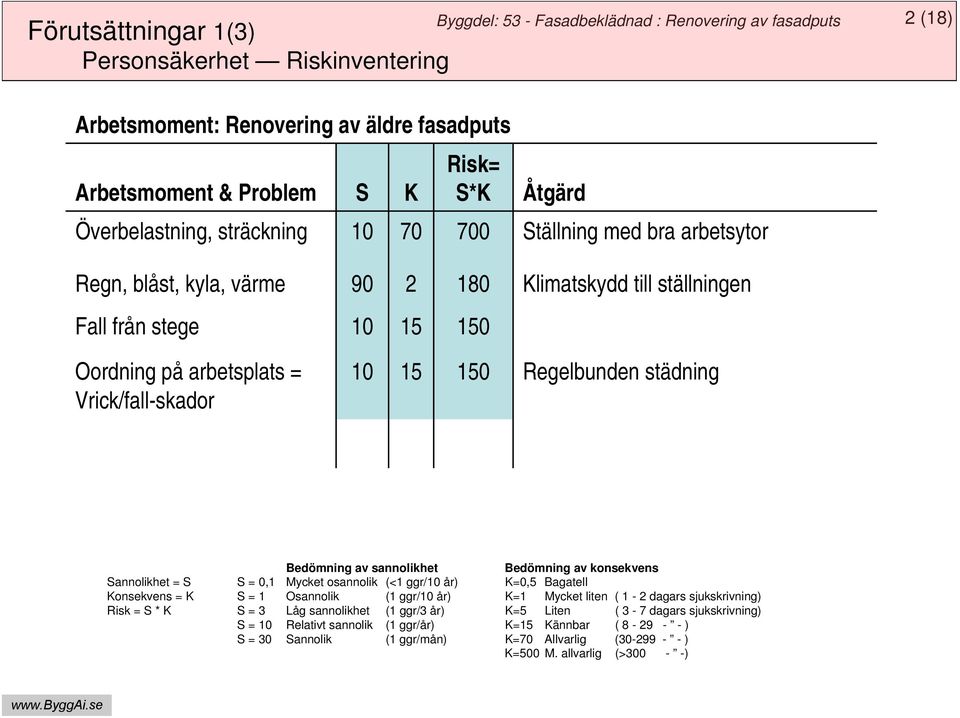

2 Förutsättningar 1(3) Personsäkerhet Riskinventering Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 2 (18) Arbetsmoment: Renovering av äldre fasadputs Risk= Arbetsmoment & Problem S K S*K Åtgärd Överbelastning, sträckning Ställning med bra arbetsytor Regn, blåst, kyla, värme Klimatskydd till ställningen Fall från stege Oordning på arbetsplats = Vrick/fall-skador Regelbunden städning Bedömning av sannolikhet Bedömning av konsekvens Sannolikhet = S S = 0,1 Mycket osannolik (<1 ggr/10 år) K=0,5 Bagatell Konsekvens = K S = 1 Osannolik (1 ggr/10 år) K=1 Mycket liten ( 1-2 dagars sjukskrivning) Risk = S * K S = 3 Låg sannolikhet (1 ggr/3 år) K=5 Liten ( 3-7 dagars sjukskrivning) S = 10 Relativt sannolik (1 ggr/år) K=15 Kännbar ( ) S = 30 Sannolik (1 ggr/mån) K=70 Allvarlig ( ) K=500 M. allvarlig (> )
3 Förutsättningar 2(3) Personsäkerhet Skyddsutrustning Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 3 (18) Bilder ur Arbetsmiljöverkets broschyr Säkrare bygg- och anläggningsarbete Personlig skyddsutrustning 71 Skyddshjälm och skyddsskor skall användas om det inte är uppenbart obehövligt. Annan personlig skyddsutrustning t.ex. ögonskydd, hörselskydd och handskar ska användas när det behövs. Klimatskydd Såväl murare som murverk tjänar på ett klimatskydd. Ett exempel enligt bilden. Text och bild ur SBUF-rapport 89:29

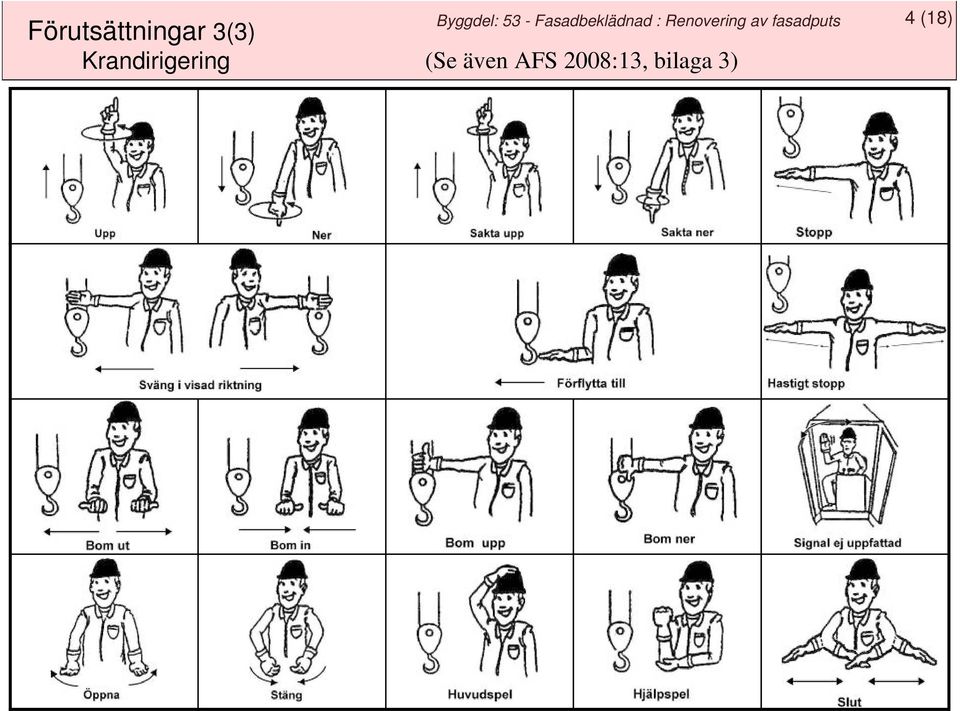

4 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 4 (18) Förutsättningar 3(3) Krandirigering (Se även AFS 2008:13, bilaga 3)

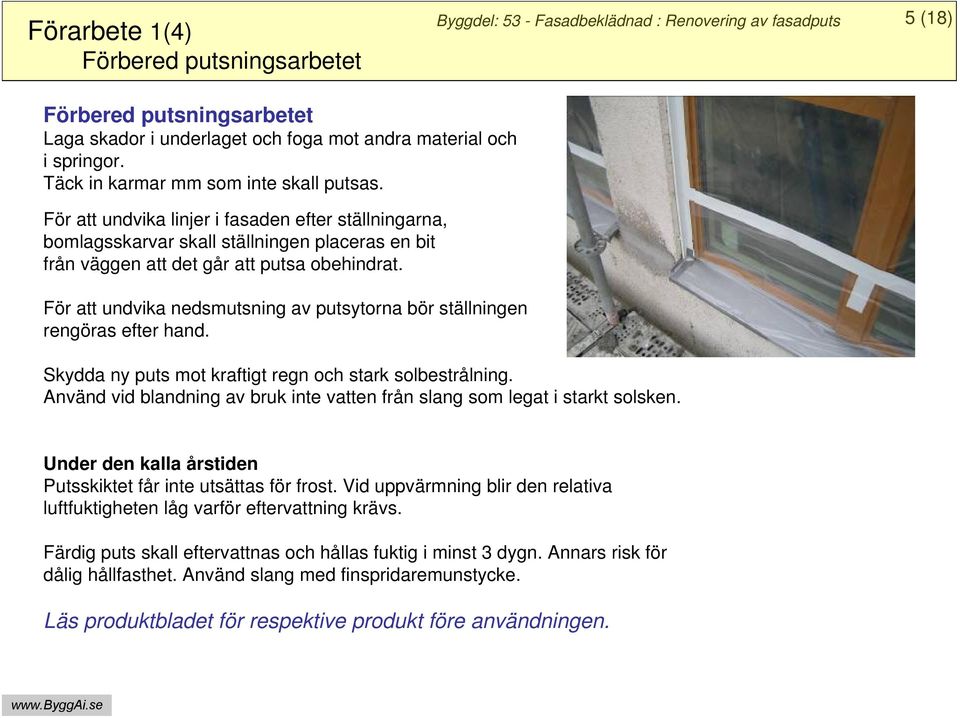

5 Förarbete 1(4) Förbered putsningsarbetet Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 5 (18) Förbered putsningsarbetet Laga skador i underlaget och foga mot andra material och i springor. Täck in karmar mm som inte skall putsas. För att undvika linjer i fasaden efter ställningarna, bomlagsskarvar skall ställningen placeras en bit från väggen att det går att putsa obehindrat. För att undvika nedsmutsning av putsytorna bör ställningen rengöras efter hand. Skydda ny puts mot kraftigt regn och stark solbestrålning. Använd vid blandning av bruk inte vatten från slang som legat i starkt solsken. Under den kalla årstiden Putsskiktet får inte utsättas för frost. Vid uppvärmning blir den relativa luftfuktigheten låg varför eftervattning krävs. Färdig puts skall eftervattnas och hållas fuktig i minst 3 dygn. Annars risk för dålig hållfasthet. Använd slang med finspridaremunstycke. Läs produktbladet för respektive produkt före användningen.

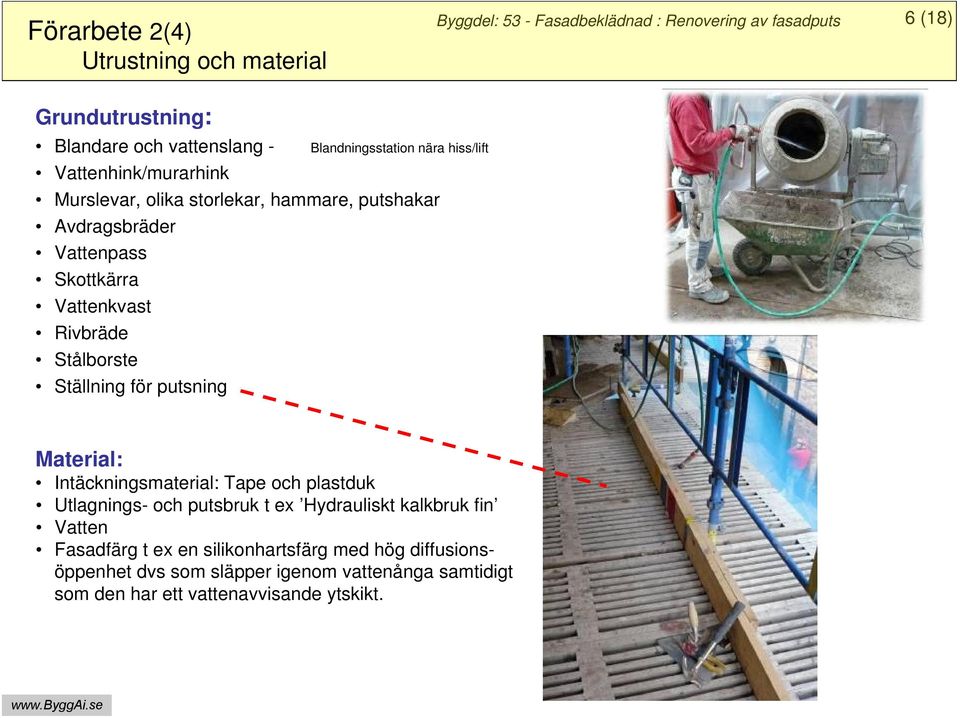

6 Förarbete 2(4) Utrustning och material Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 6 (18) Grundutrustning: Blandare och vattenslang - Vattenhink/murarhink Blandningsstation nära hiss/lift Murslevar, olika storlekar, hammare, putshakar Avdragsbräder Vattenpass Skottkärra Vattenkvast Rivbräde Stålborste Ställning för putsning Material: Intäckningsmaterial: Tape och plastduk Utlagnings- och putsbruk t ex Hydrauliskt kalkbruk fin Vatten Fasadfärg t ex en silikonhartsfärg med hög diffusionsöppenhet dvs som släpper igenom vattenånga samtidigt som den har ett vattenavvisande ytskikt.

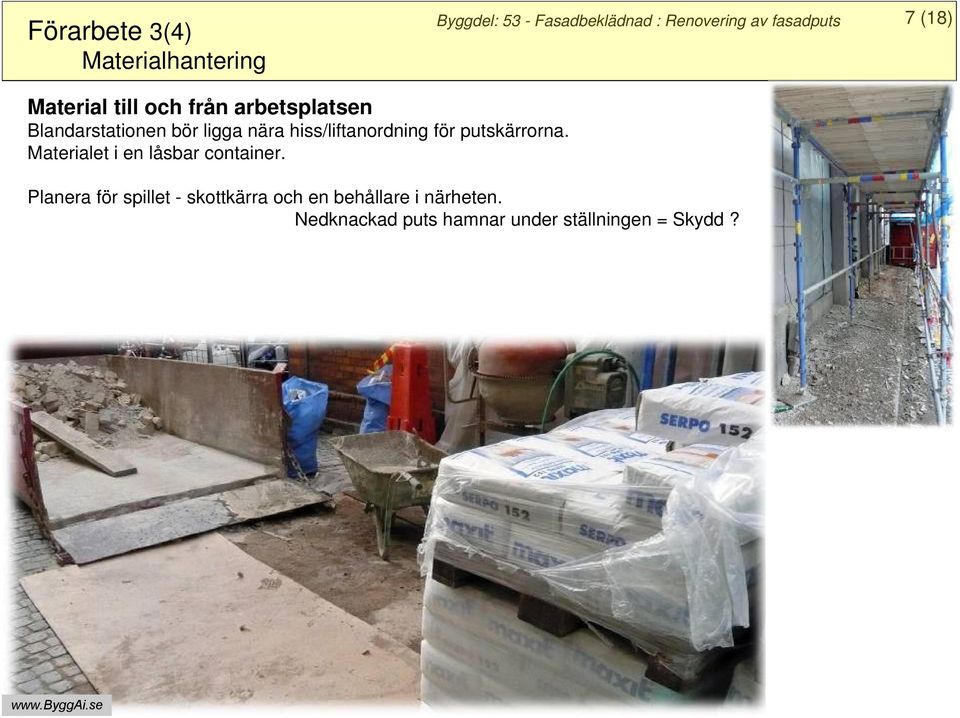

7 Förarbete 3(4) Materialhantering Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 7 (18) Material till och från arbetsplatsen Blandarstationen bör ligga nära hiss/liftanordning för putskärrorna. Materialet i en låsbar container. Planera för spillet - skottkärra och en behållare i närheten. Nedknackad puts hamnar under ställningen = Skydd?
8 Förarbete 4(4) Putsställning Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 8 (18) Ställning Max tio cm mellan vägg och ställning.

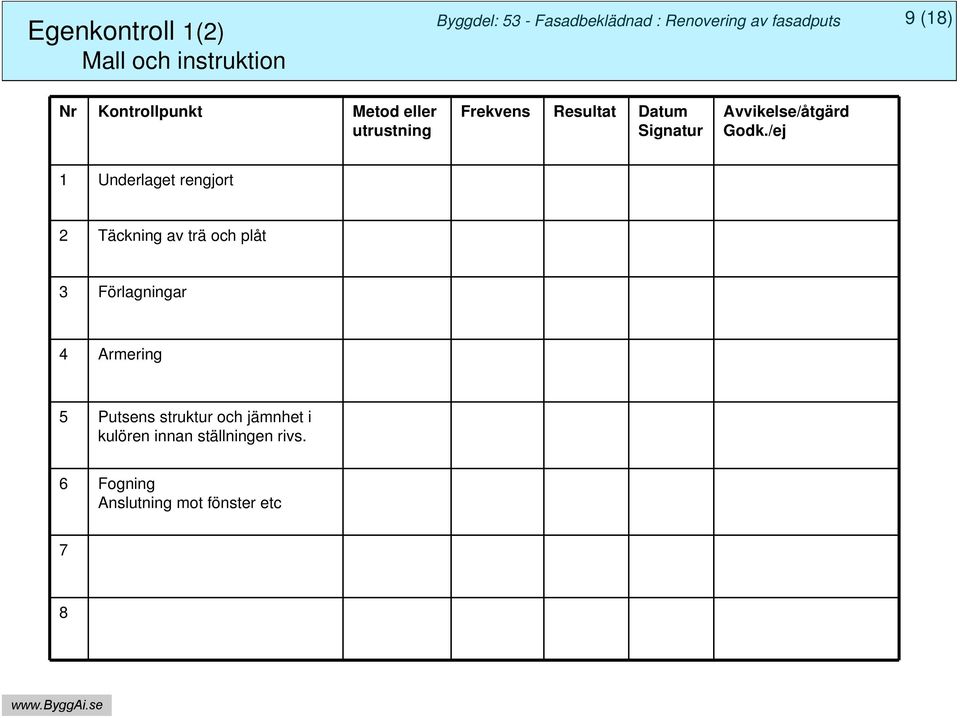

9 Egenkontroll 1(2) Mall och instruktion Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 9 (18) Nr Kontrollpunkt Metod eller utrustning Frekvens Resultat Datum Signatur Avvikelse/åtgärd Godk./ej 1 Underlaget rengjort 2 Täckning av trä och plåt 3 Förlagningar 4 Armering 5 Putsens struktur och jämnhet i kulören innan ställningen rivs. 6 Fogning Anslutning mot fönster etc 7 8
10 Egenkontroll 2(2) Viktiga punkter Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 10 (18) Kvalitetskriterier för projektet och produkten Studera ritningar, beskrivningar och kontrollplan Tänk igenom möjliga produktionsmetoder och hantering av material, hjälpmedel etc som klarar ställda krav Tänk särskilt på att följa anvisningar i beskrivning och från leverantören vid arbete i kallt väder måste särskilda åtgärder vidtagas alltid skära putsen mot trä då puts och trä rör sig på olika sätt underlag och ev armering är avgörande för hur den färdiga ytan blir

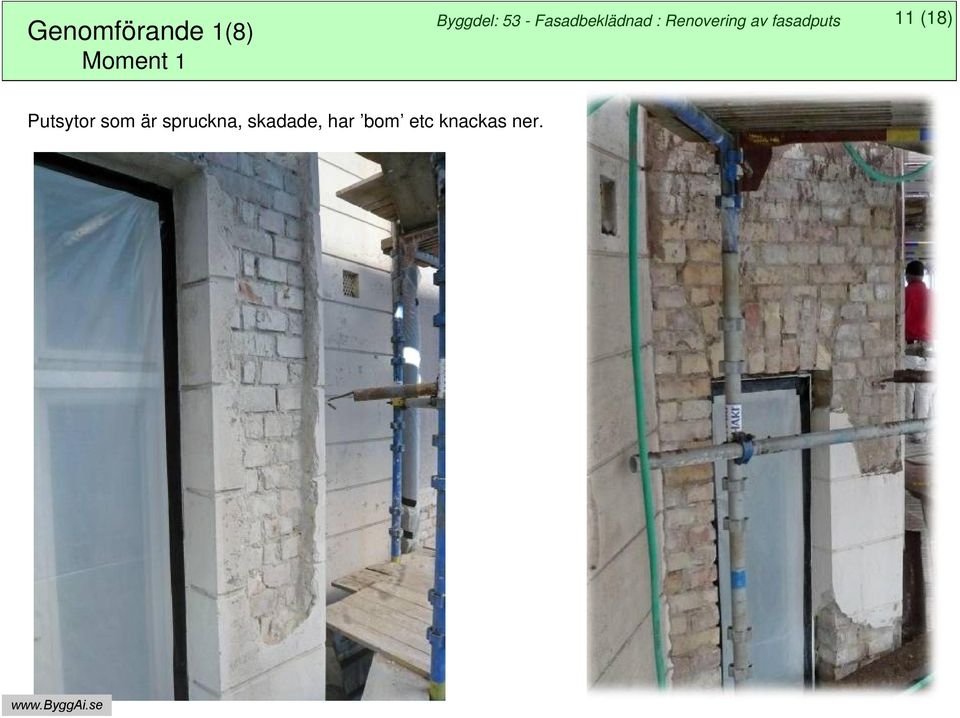

11 Genomförande 1(8) Moment 1 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 11 (18) Putsytor som är spruckna, skadade, har bom etc knackas ner.

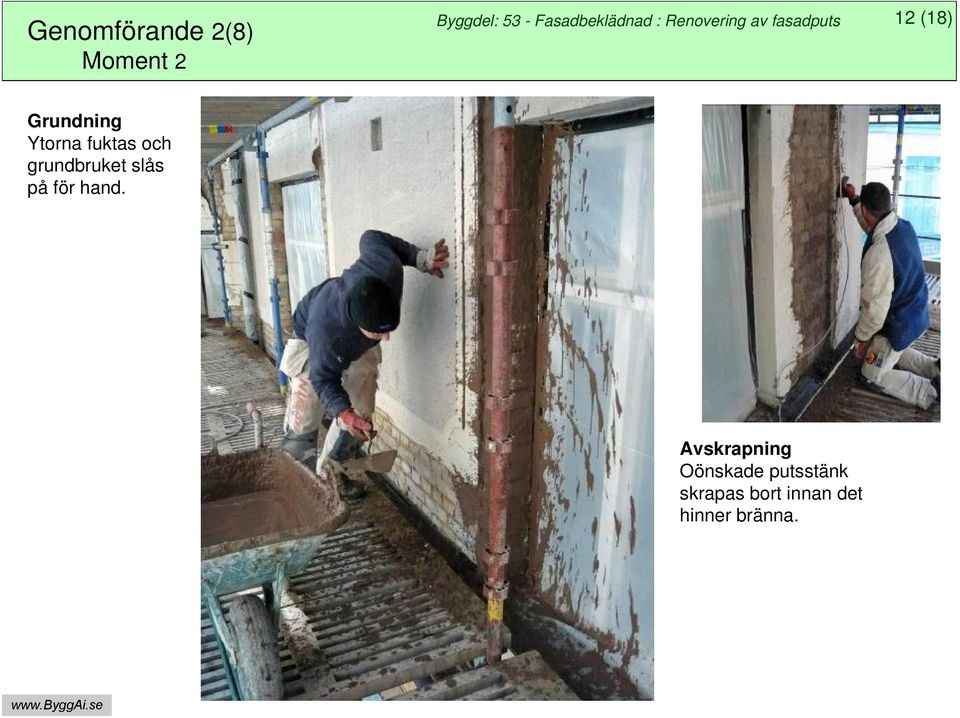

12 Genomförande 2(8) Moment 2 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 12 (18) Grundning Ytorna fuktas och grundbruket slås på för hand. Avskrapning Oönskade putsstänk skrapas bort innan det hinner bränna.

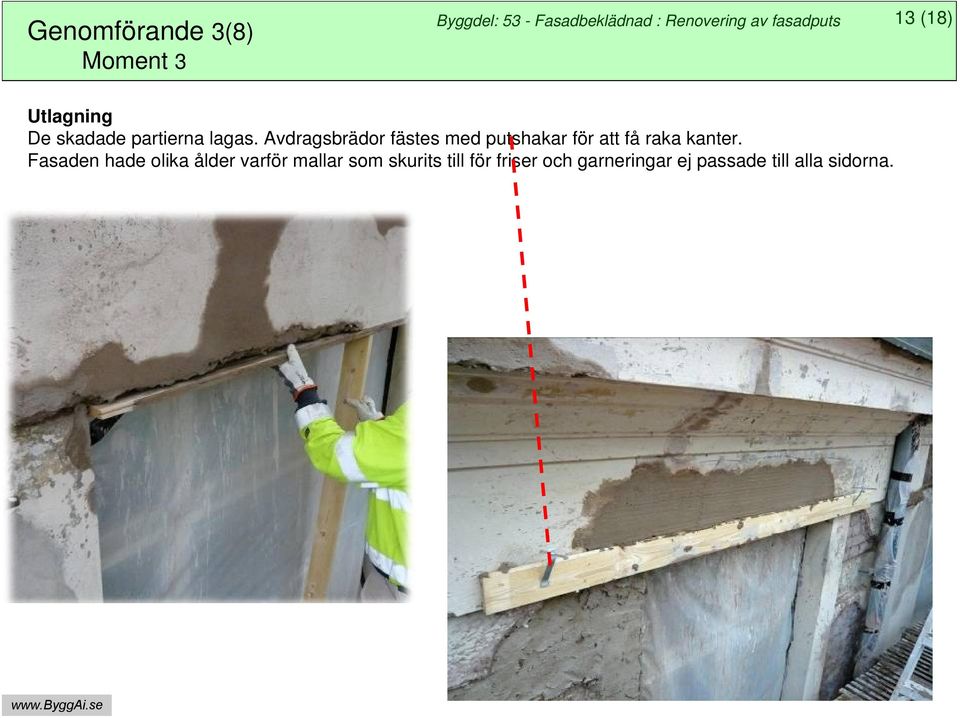

13 Genomförande 3(8) Moment 3 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 13 (18) Utlagning De skadade partierna lagas. Avdragsbrädor fästes med putshakar för att få raka kanter. Fasaden hade olika ålder varför mallar som skurits till för friser och garneringar ej passade till alla sidorna.

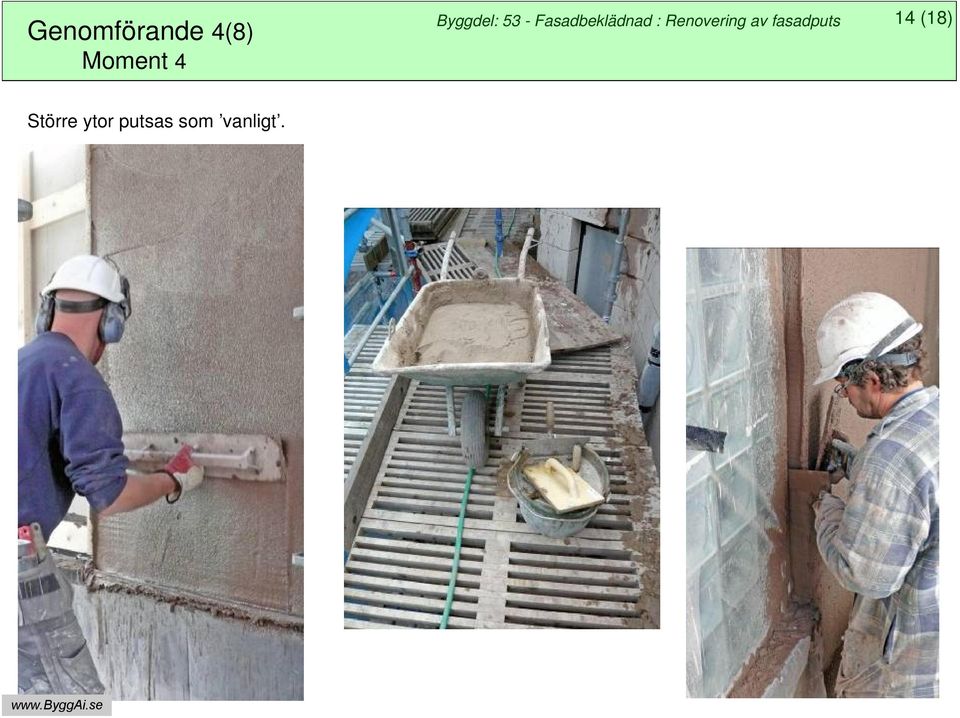

14 Genomförande 4(8) Moment 4 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 14 (18) Större ytor putsas som vanligt.

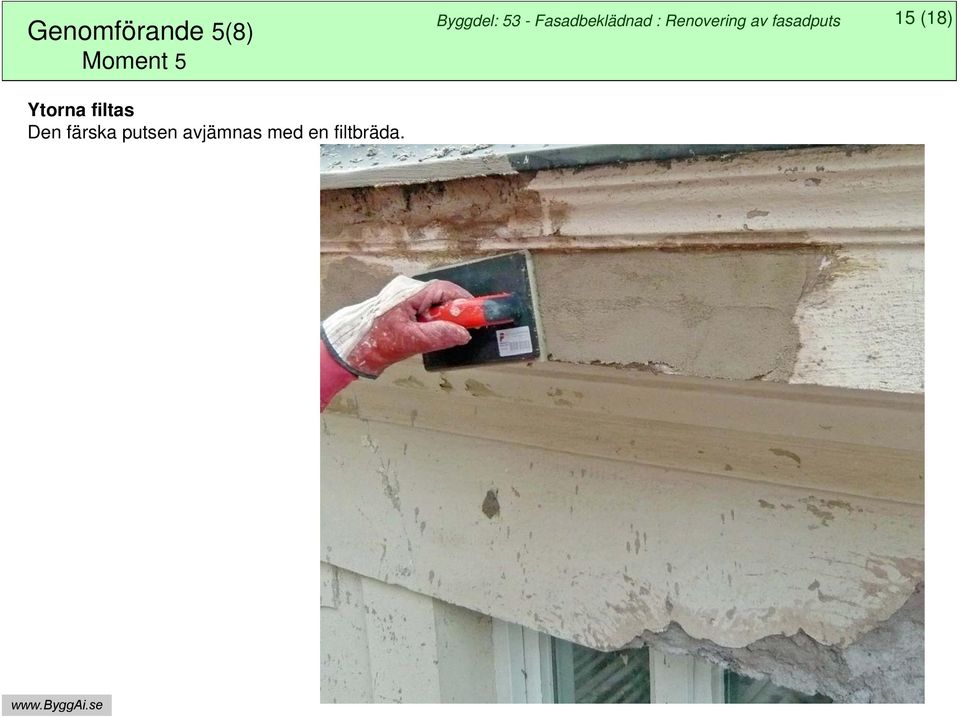

15 Genomförande 5(8) Moment 5 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 15 (18) Ytorna filtas Den färska putsen avjämnas med en filtbräda.

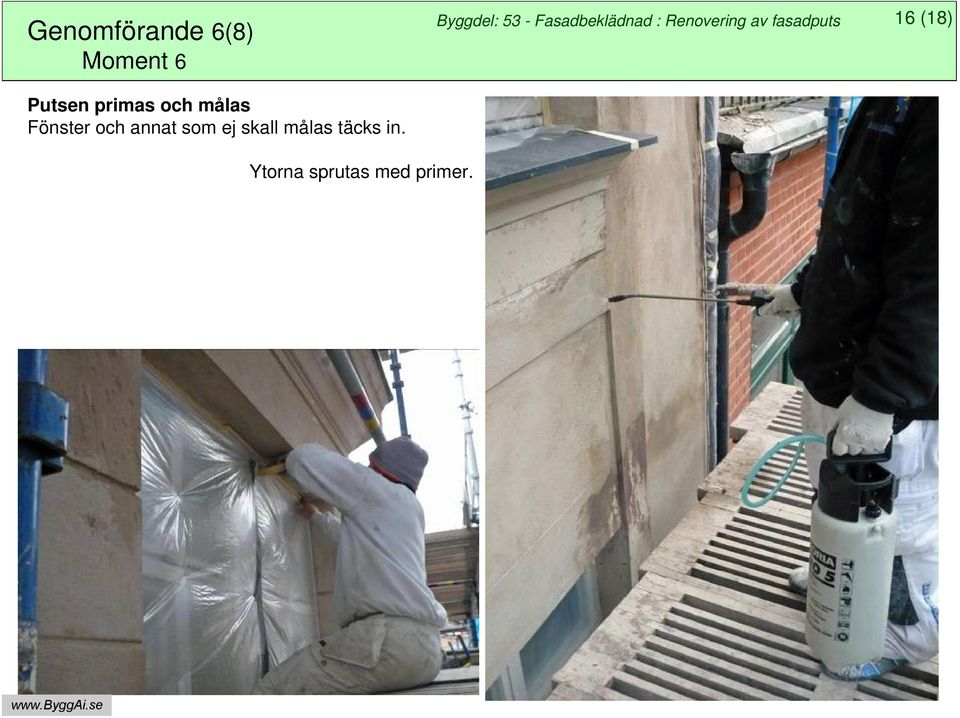

16 Genomförande 6(8) Moment 6 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 16 (18) Putsen primas och målas Fönster och annat som ej skall målas täcks in. Ytorna sprutas med primer.

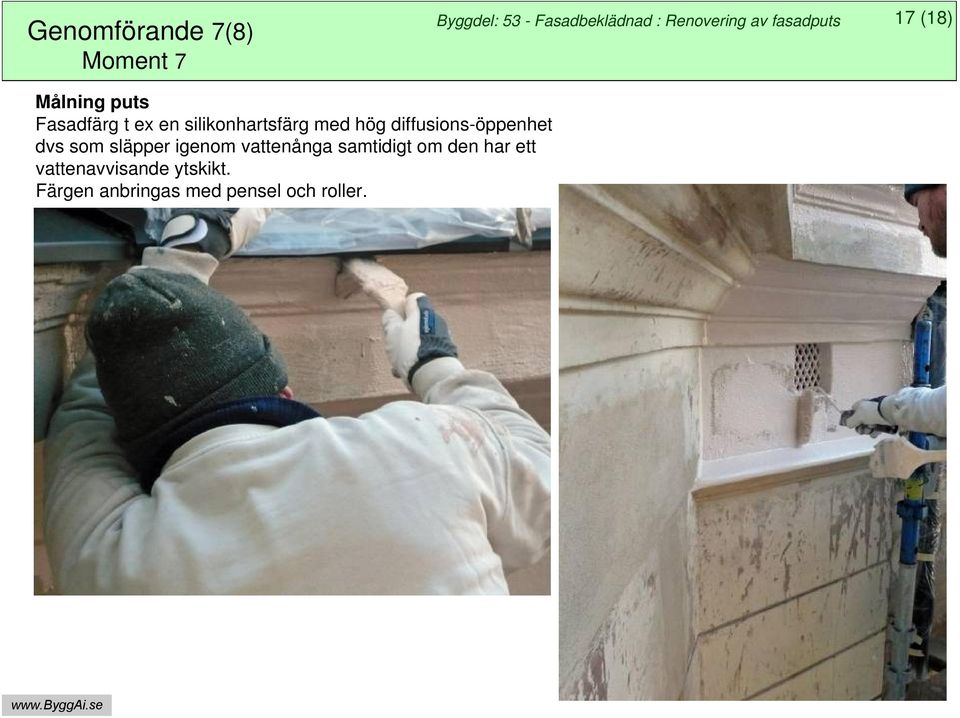

17 Genomförande 7(8) Moment 7 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 17 (18) Målning puts Fasadfärg t ex en silikonhartsfärg med hög diffusions-öppenhet dvs som släpper igenom vattenånga samtidigt om den har ett vattenavvisande ytskikt. Färgen anbringas med pensel och roller.
18 Genomförande 8(8) Moment 8 Byggdel: 53 - Fasadbeklädnad : Renovering av fasadputs 18 (18) Färdig fasad Fasaden har renoverats varligt då den är antik och skyddad.
