1 Navigation Fasad Navigation Isolerat Navigation3 fasadsystem StoTherm Mineral Arbetsanvisning

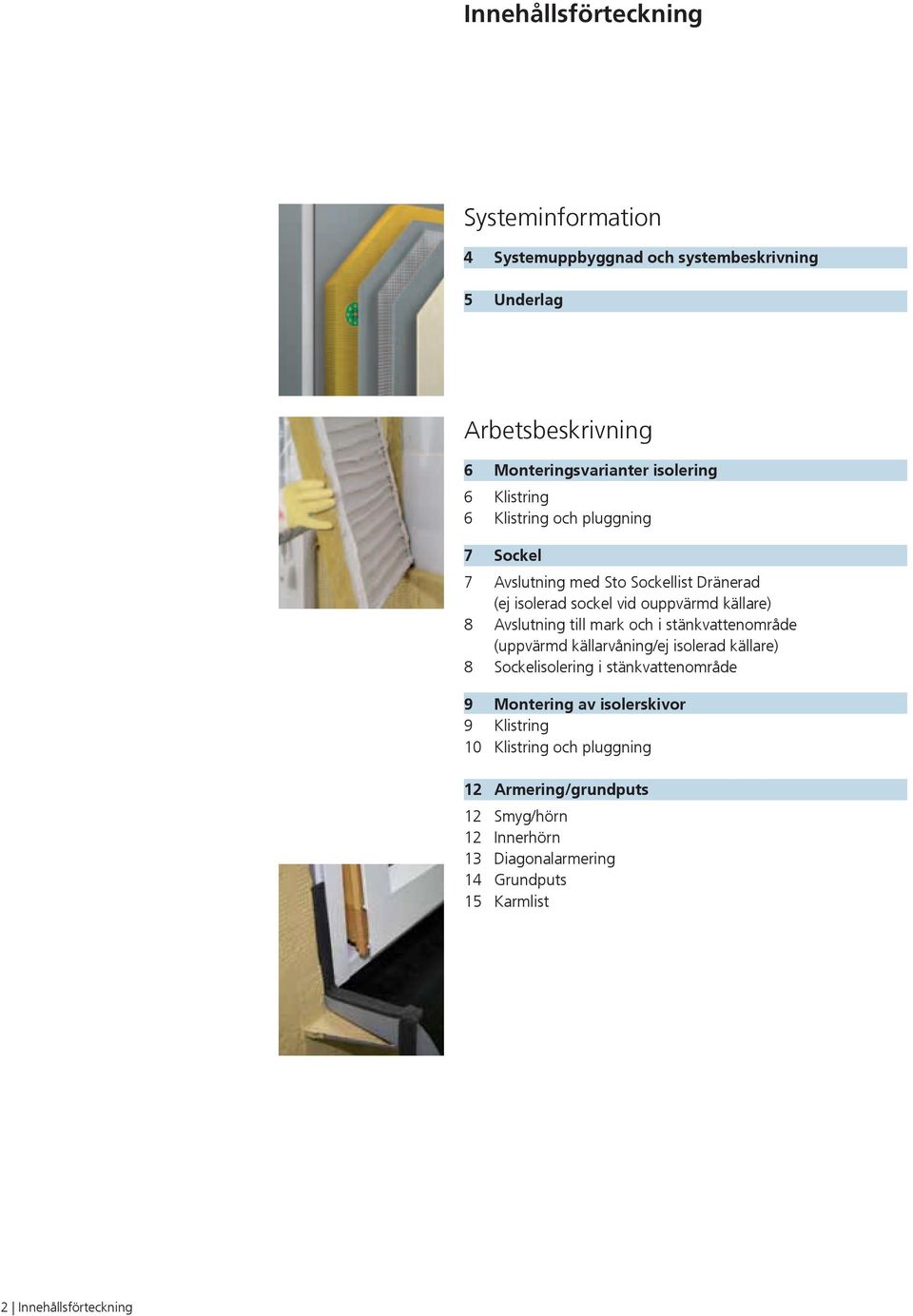

2 Innehållsförteckning Systeminformation 4 Systemuppbyggnad och systembeskrivning 5 Underlag Arbetsbeskrivning 6 Monteringsvarianter isolering 6 Klistring 6 Klistring och pluggning 7 Sockel 7 Avslutning med Sto Sockellist Dränerad (ej isolerad sockel vid ouppvärmd källare) 8 Avslutning till mark och i stänkvattenområde (uppvärmd källarvåning/ej isolerad källare) 8 Sockelisolering i stänkvattenområde 9 Montering av isolerskivor 9 Klistring 0 Klistring och pluggning Armering/grundputs Smyg/hörn Innerhörn 3 Diagonalarmering 4 Grundputs 5 Karmlist Innehållsförteckning

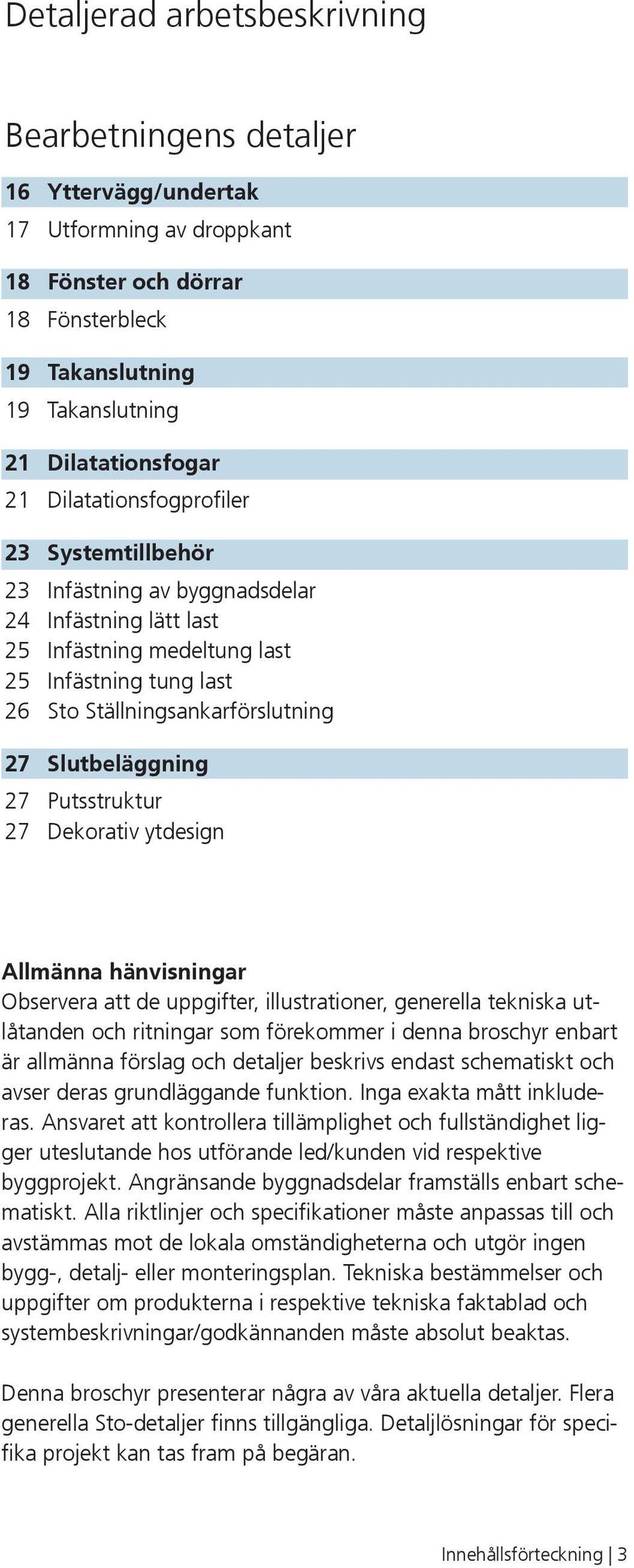

3 Detaljerad arbetsbeskrivning Bearbetningens detaljer 6 Yttervägg/undertak 7 Utformning av droppkant 8 Fönster och dörrar 8 Fönsterbleck 9 Takanslutning 9 Takanslutning Dilatationsfogar Dilatationsfogprofiler 3 Systemtillbehör 3 Infästning av byggnadsdelar 4 Infästning lätt last 5 Infästning medeltung last 5 Infästning tung last 6 Sto Ställningsankarförslutning 7 Slutbeläggning 7 Putsstruktur 7 Dekorativ ytdesign Allmänna hänvisningar Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. Innehållsförteckning 3

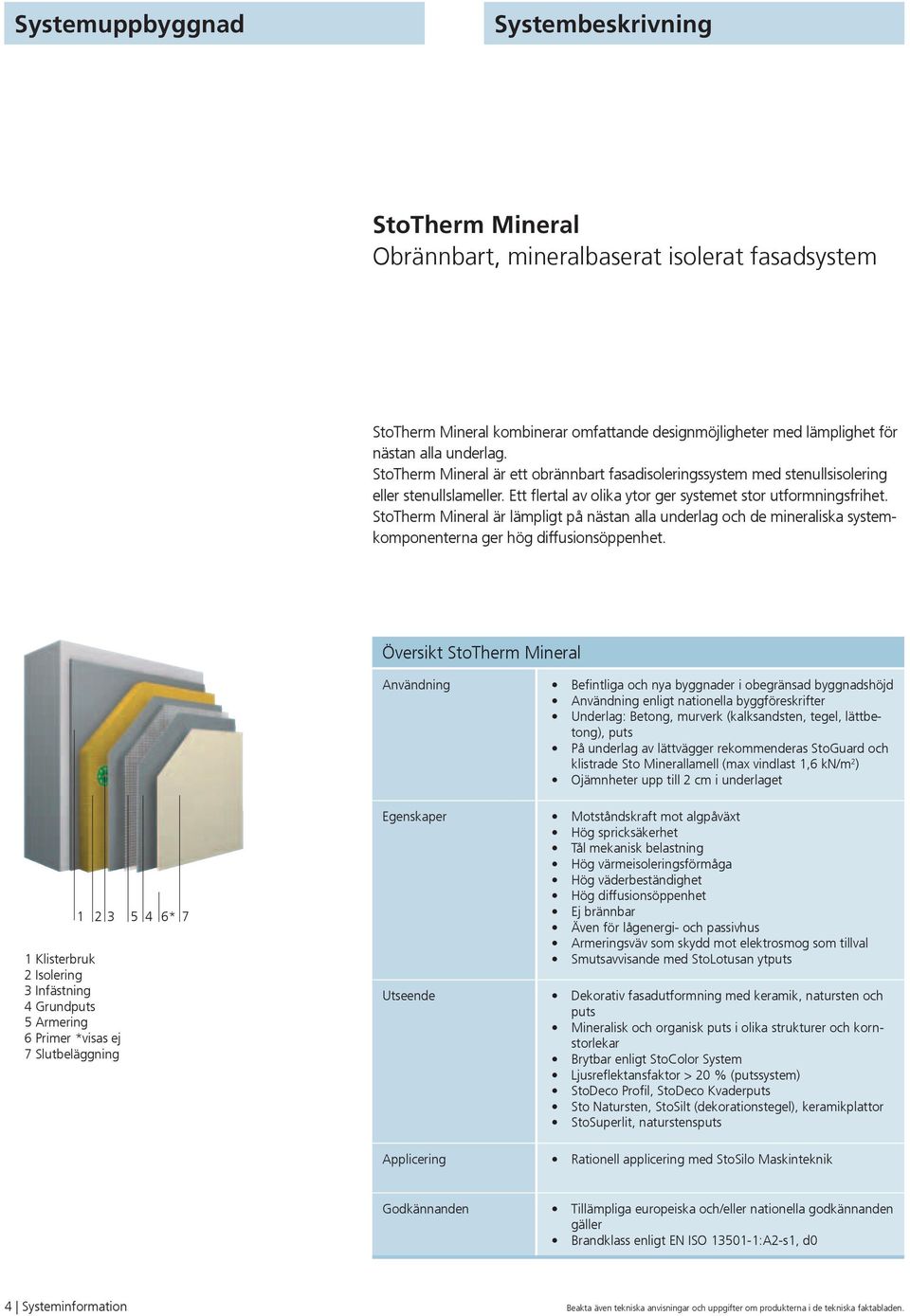

4 Balkentext/banner Systemuppbyggnad Balkentext/banner Systembeskrivning StoTherm Mineral Obrännbart, mineralbaserat isolerat fasadsystem StoTherm Mineral kombinerar omfattande designmöjligheter med lämplighet för nästan alla underlag. StoTherm Mineral är ett obrännbart fasadisoleringssystem med stenullsisolering eller stenullslameller. Ett flertal av olika ytor ger systemet stor utformningsfrihet. StoTherm Mineral är lämpligt på nästan alla underlag och de mineraliska systemkomponenterna ger hög diffusionsöppenhet. Översikt StoTherm Mineral Klisterbruk Isolering 3 Infästning 4 Grundputs 5 Armering 6 Primer *visas ej 7 Slutbeläggning * 7 Användning Egenskaper Utseende Applicering Befintliga och nya byggnader i obegränsad byggnadshöjd Användning enligt nationella byggföreskrifter Underlag: Betong, murverk (kalksandsten, tegel, lättbetong), puts På underlag av lättvägger rekommenderas StoGuard och klistrade Sto Minerallamell (max vindlast,6 kn/m ) Ojämnheter upp till cm i underlaget Motståndskraft mot algpåväxt Hög spricksäkerhet Tål mekanisk belastning Hög värmeisoleringsförmåga Hög väderbeständighet Hög diffusionsöppenhet Ej brännbar Även för lågenergi- och passivhus Armeringsväv som skydd mot elektrosmog som tillval Smutsavvisande med StoLotusan ytputs Dekorativ fasadutformning med keramik, natursten och puts Mineralisk och organisk puts i olika strukturer och kornstorlekar Brytbar enligt StoColor System Ljusreflektansfaktor > 0 % (putssystem) StoDeco Profil, StoDeco Kvaderputs Sto Natursten, StoSilt (dekorationstegel), keramikplattor StoSuperlit, naturstensputs Rationell applicering med StoSilo Maskinteknik Godkännanden Tillämpliga europeiska och/eller nationella godkännanden gäller Brandklass enligt EN ISO 350-:A-s, d0 4 Systeminformation Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

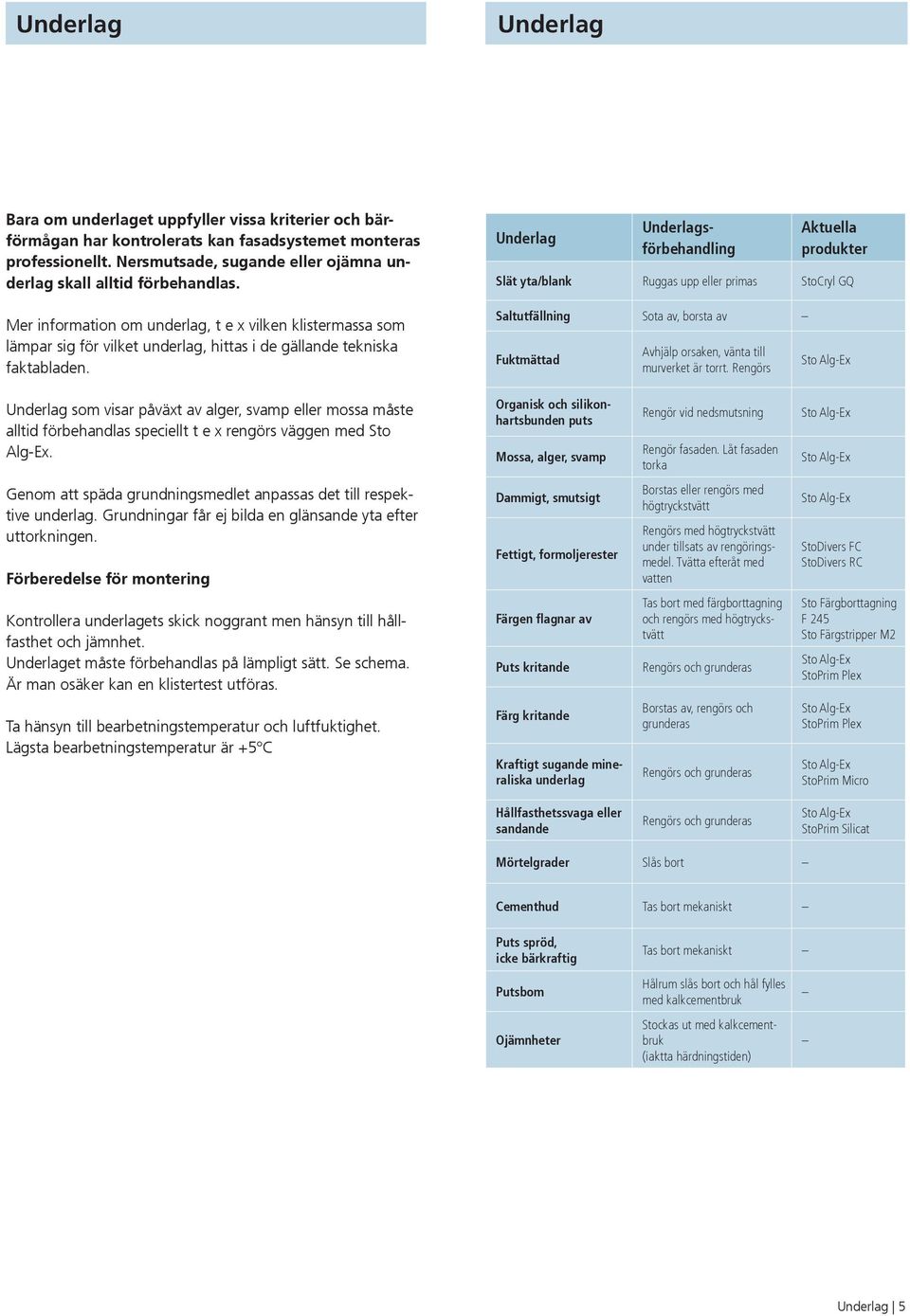

5 Balkentext/banner Underlag Balkentext/banner Underlag Bara om underlaget uppfyller vissa kriterier och bärförmågan har kontrolerats kan fasadsystemet monteras professionellt. Nersmutsade, sugande eller ojämna underlag skall alltid förbehandlas. Mer information om underlag, t e x vilken klistermassa som lämpar sig för vilket underlag, hittas i de gällande tekniska faktabladen. Underlag Underlagsförbehandling Aktuella produkter Slät yta/blank Ruggas upp eller primas StoCryl GQ Saltutfällning Sota av, borsta av Fuktmättad Avhjälp orsaken, vänta till murverket är torrt. Rengörs Sto Alg-Ex Underlag som visar påväxt av alger, svamp eller mossa måste alltid förbehandlas speciellt t e x rengörs väggen med Sto Alg-Ex. Organisk och silikonhartsbunden puts Mossa, alger, svamp Rengör vid nedsmutsning Rengör fasaden. Låt fasaden torka Sto Alg-Ex Sto Alg-Ex Genom att späda grundningsmedlet anpassas det till respektive underlag. Grundningar får ej bilda en glänsande yta efter uttorkningen. Förberedelse för montering Dammigt, smutsigt Fettigt, formoljerester Borstas eller rengörs med högtryckstvätt Rengörs med högtryckstvätt under tillsats av rengöringsmedel. Tvätta efteråt med vatten Sto Alg-Ex StoDivers FC StoDivers RC Kontrollera underlagets skick noggrant men hänsyn till hållfasthet och jämnhet. Underlaget måste förbehandlas på lämpligt sätt. Se schema. Är man osäker kan en klistertest utföras. Färgen flagnar av Puts kritande Tas bort med färgborttagning och rengörs med högtryckstvätt Rengörs och grunderas Sto Färgborttagning F 45 Sto Färgstripper M Sto Alg-Ex StoPrim Plex Ta hänsyn till bearbetningstemperatur och luftfuktighet. Lägsta bearbetningstemperatur är +5 C Färg kritande Kraftigt sugande mineraliska underlag Borstas av, rengörs och grunderas Rengörs och grunderas Sto Alg-Ex StoPrim Plex Sto Alg-Ex StoPrim Micro Hållfasthetssvaga eller sandande Rengörs och grunderas Sto Alg-Ex StoPrim Silicat Mörtelgrader Slås bort Cementhud Tas bort mekaniskt Puts spröd, icke bärkraftig Tas bort mekaniskt Putsbom Ojämnheter Hålrum slås bort och hål fylles med kalkcementbruk Stockas ut med kalkcementbruk (iaktta härdningstiden) Underlag 5

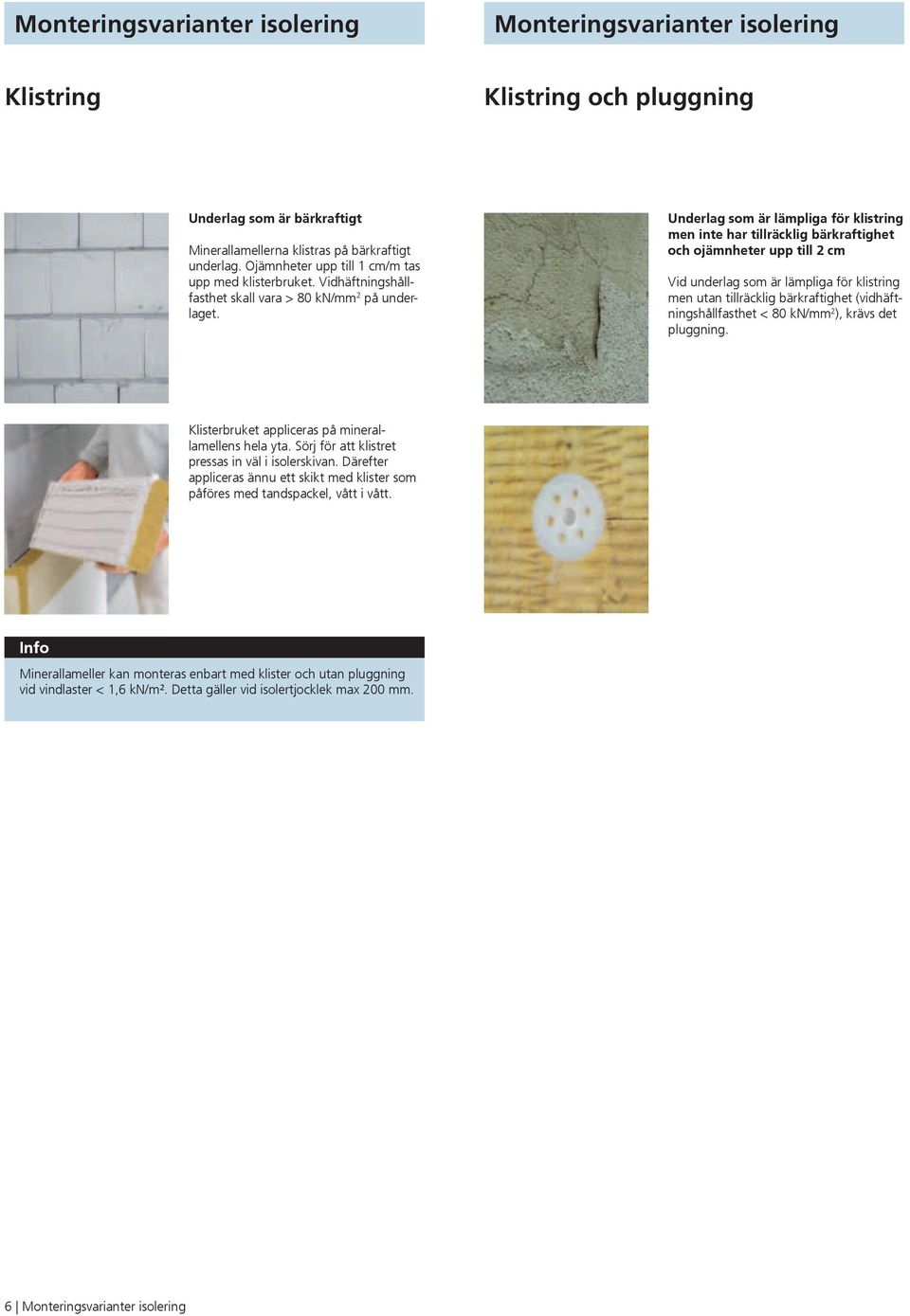

6 Balkentext/banner Monteringsvarianter isolering Monteringsvarianter isolering Klistring Klistring och pluggning Underlag som är bärkraftigt Minerallamellerna klistras på bärkraftigt underlag. Ojämnheter upp till cm/m tas upp med klisterbruket. Vidhäftningshållfasthet skall vara > 80 kn/mm på underlaget. Underlag som är lämpliga för klistring men inte har tillräcklig bärkraftighet och ojämnheter upp till cm Vid underlag som är lämpliga för klistring men utan tillräcklig bärkraftighet (vidhäftningshållfasthet < 80 kn/mm ), krävs det pluggning. Klisterbruket appliceras på minerallamellens hela yta. Sörj för att klistret pressas in väl i isolerskivan. Därefter appliceras ännu ett skikt med klister som påföres med tandspackel, vått i vått. Info Minerallameller kan monteras enbart med klister och utan pluggning vid vindlaster <,6 kn/m². Detta gäller vid isolertjocklek max 00 mm. 6 Monteringsvarianter isolering

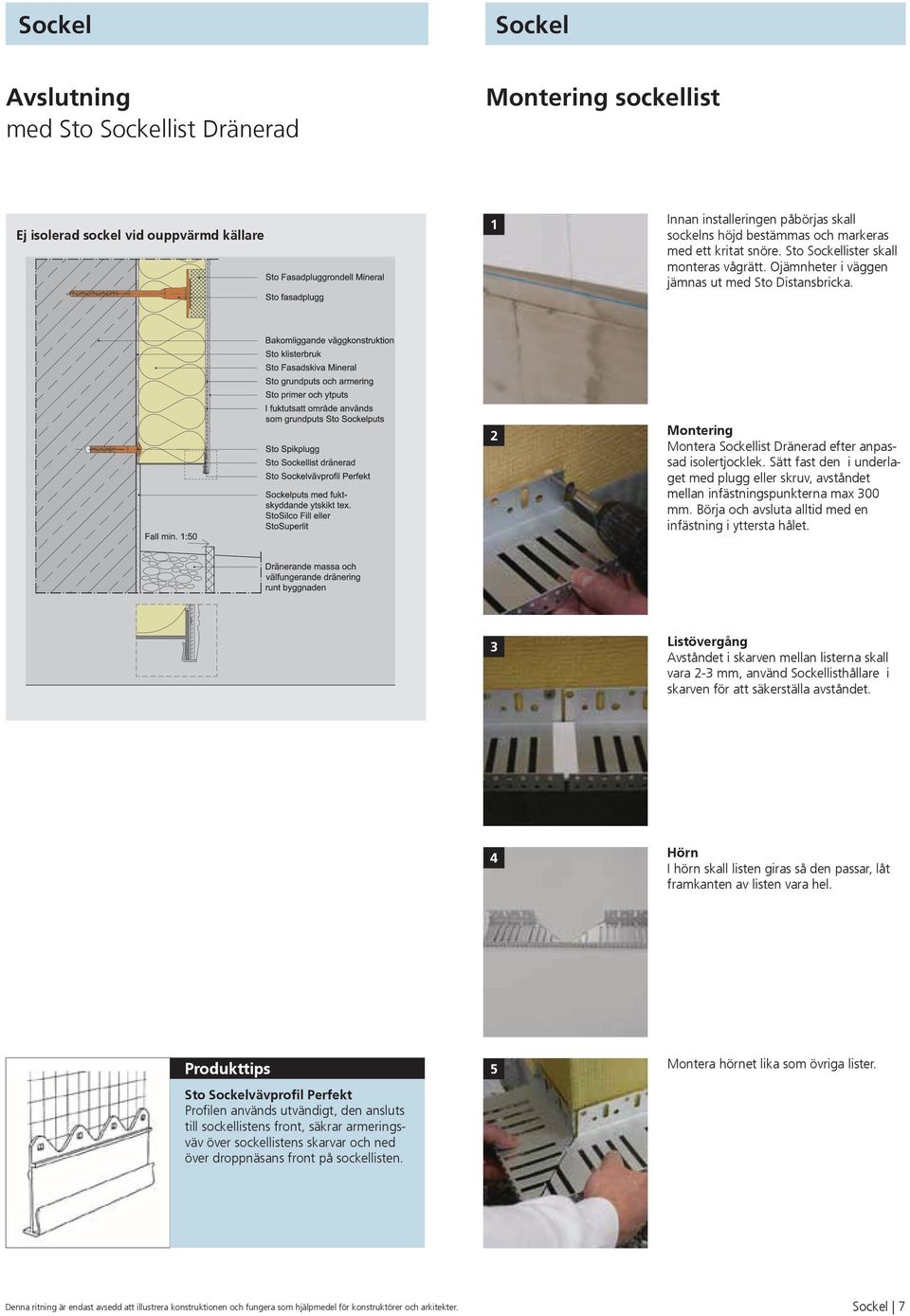

7 Balkentext/banner Blindtext Sockel Balkentext/banner Blindtext Sockel Avslutning med Sto Sockellist Dränerad Montering sockellist Ej isolerad sockel vid ouppvärmd källare Innan installeringen påbörjas skall sockelns höjd bestämmas och markeras med ett kritat snöre. Sto Sockellister skall monteras vågrätt. Ojämnheter i väggen jämnas ut med Sto Distansbricka. Montering Montera Sockellist Dränerad efter anpassad isolertjocklek. Sätt fast den i underlaget med plugg eller skruv, avståndet mellan infästningspunkterna max 300 mm. Börja och avsluta alltid med en infästning i yttersta hålet. 3 Listövergång Avståndet i skarven mellan listerna skall vara -3 mm, använd Sockellisthållare i skarven för att säkerställa avståndet. 4 Hörn I hörn skall listen giras så den passar, låt framkanten av listen vara hel. Produkttips Sto Sockelvävprofil Perfekt Profilen används utvändigt, den ansluts till sockellistens front, säkrar armeringsväv över sockellistens skarvar och ned över droppnäsans front på sockellisten. 5 Montera hörnet lika som övriga lister. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sockel 7

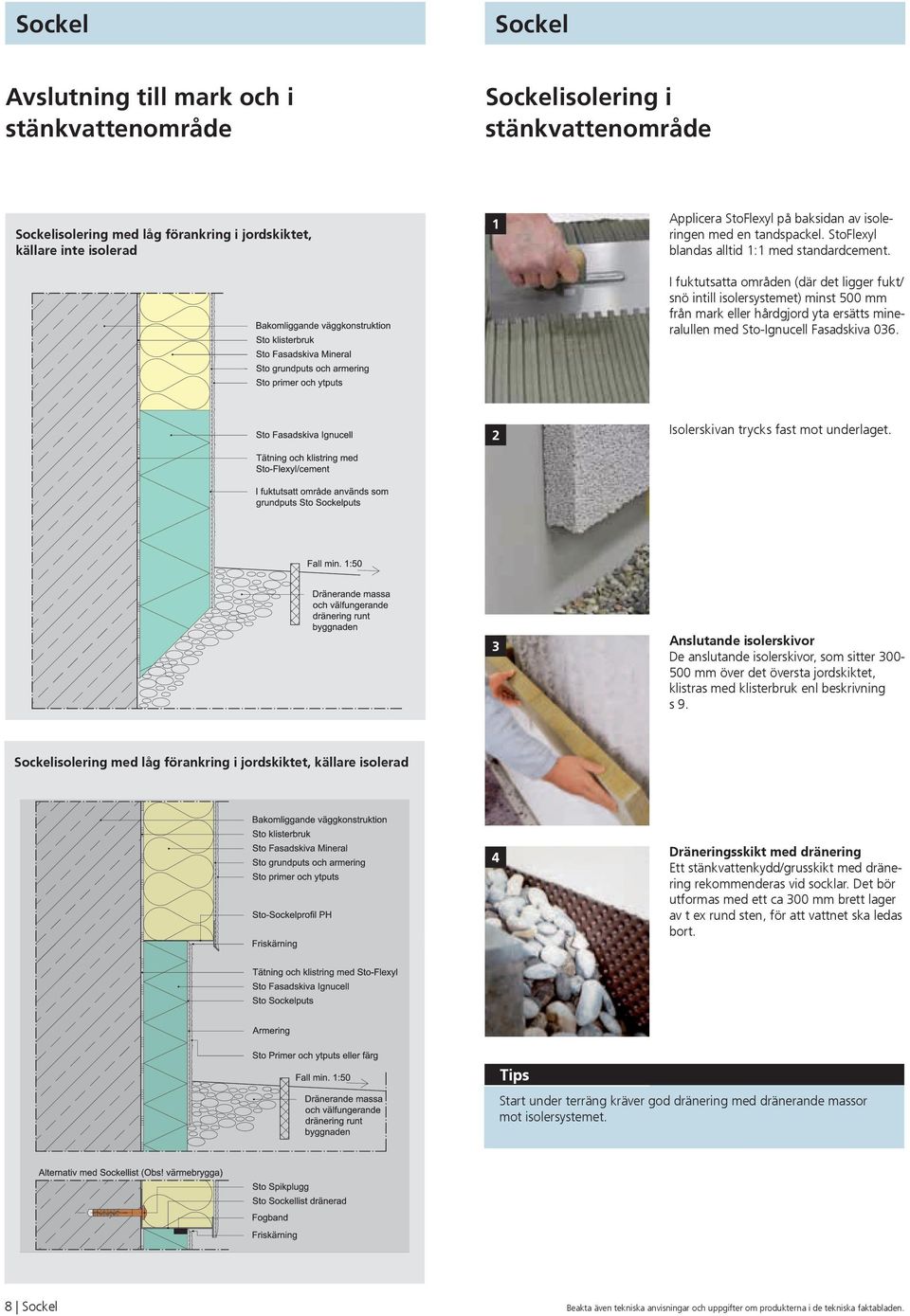

8 Balkentext/banner Sockel Balkentext/banner Sockel Avslutning till mark och i stänkvattenområde Sockelisolering i stänkvattenområde Sockelisolering med låg förankring i jordskiktet, källare inte isolerad Applicera StoFlexyl på baksidan av isoleringen med en tandspackel. StoFlexyl blandas alltid : med standardcement. I fuktutsatta områden (där det ligger fukt/ snö intill isolersystemet) minst 500 mm från mark eller hårdgjord yta ersätts mineralullen med Sto-Ignucell Fasadskiva 036. Isolerskivan trycks fast mot underlaget. 3 Anslutande isolerskivor De anslutande isolerskivor, som sitter mm över det översta jordskiktet, klistras med klisterbruk enl beskrivning s 9. Sockelisolering med låg förankring i jordskiktet, källare isolerad 4 Dräneringsskikt med dränering Ett stänkvattenkydd/grusskikt med dränering rekommenderas vid socklar. Det bör utformas med ett ca 300 mm brett lager av t ex rund sten, för att vattnet ska ledas bort. Tips Start under terräng kräver god dränering med dränerande massor mot isolersystemet. 8 Sockel Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

9 Balkentext/banner Montering av isolerskivor Balkentext/banner Montering av isolerskivor Klistring Sto Minerallameller Isolerskiva av minerallull enligt EN 3 6. Hög vidhäftningsförmåga på grund av horisontella fiber. Vid användning av Sto Minerallameller klistras skivorna enl nedanstående "Klistring på hela ytan. b Punkt-/kantklistring Vid ojämnheter i underlag större än 0 mm skall det appliceras en klistervulst längs med skivkanten och på sex punkter på själva skivan. (Enbart vid Sto Fasadskiva Mineral).. Sto Fasadskiva Mineral Isolerskiva av mineralull enligt EN 3 6. När isolerskivan har tryckts fast ska andelen klister mätas på underlaget och på isolerskivan och uppgå till minst 40%. Vid användning av Sto Fasadskiva Mineral klistras skivorna enl "Klistring på hela ytan, "Punkt-/kantklistring eller "Maskinell applicering. a Klistring på hela ytan Klisterbruk skall appliceras på hela isolerskivan. c Maskinell applicering Vid jämna underlag appliceras klisterbruket i vågform på väggen. Andelen av ytan som ska klistras (kontaktyta) 60 %. Tandas med tandspackel i storleken 5/5 mm. Tandspackeln bör inte hållas för plant. När isolerskivan har tryckts fast ska andelen klister mätas på underlaget och på isolerskivan och uppgå till minst 60%. Info Minerallameller kan monteras enbart med klister och utan pluggning vid vindlaster <,6 kn/m². Detta gäller vid isolertjocklek max 00 mm. Montering av isolerskivor 9

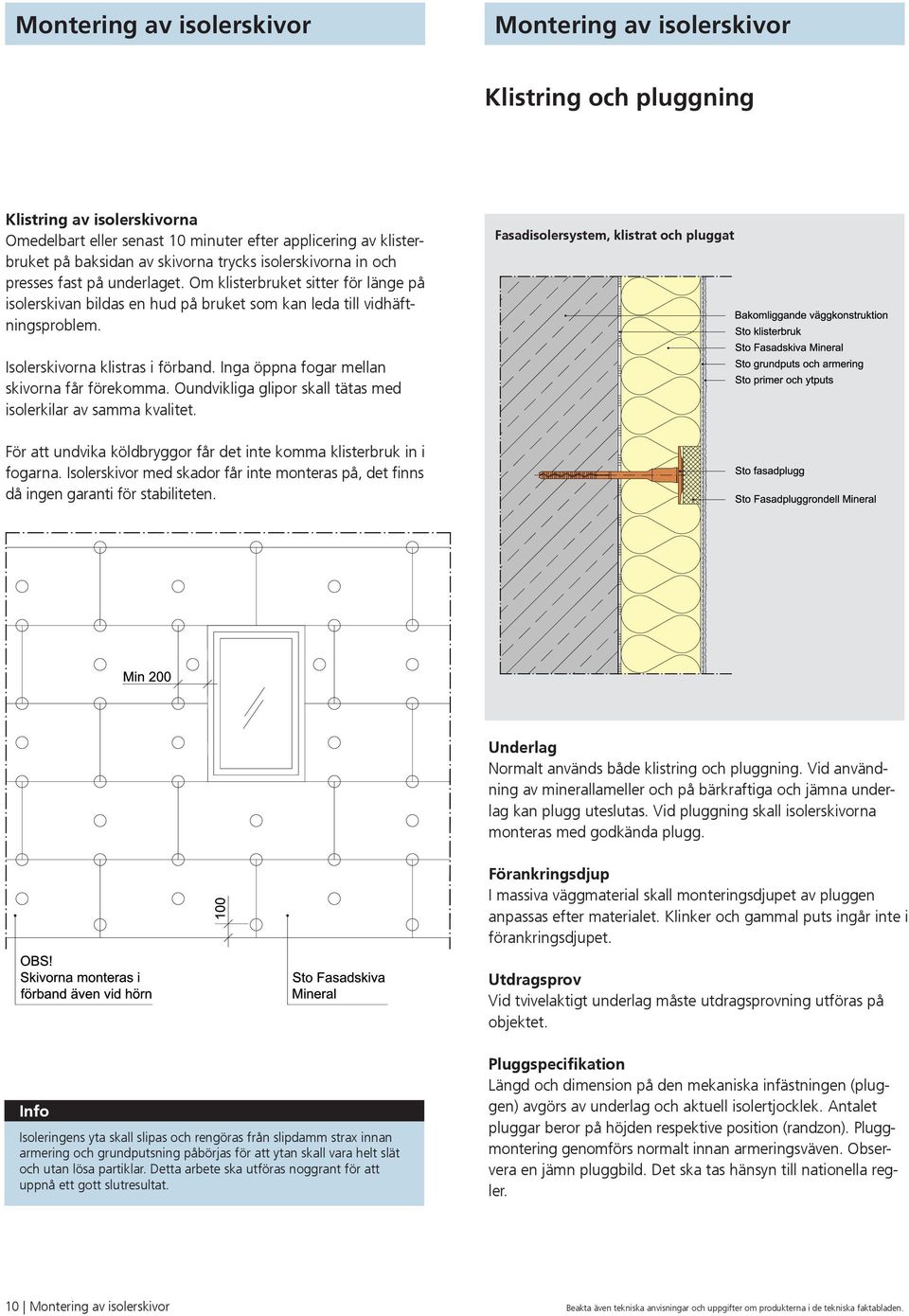

10 Balkentext/banner Montering av isolerskivor Balkentext/banner Montering av isolerskivor Klistring och pluggning Klistring av isolerskivorna Omedelbart eller senast 0 minuter efter applicering av klisterbruket på baksidan av skivorna trycks isolerskivorna in och presses fast på underlaget. Om klisterbruket sitter för länge på isolerskivan bildas en hud på bruket som kan leda till vidhäftningsproblem. Fasadisolersystem, klistrat och pluggat Isolerskivorna klistras i förband. Inga öppna fogar mellan skivorna får förekomma. Oundvikliga glipor skall tätas med isolerkilar av samma kvalitet. För att undvika köldbryggor får det inte komma klisterbruk in i fogarna. Isolerskivor med skador får inte monteras på, det finns då ingen garanti för stabiliteten. Underlag Normalt används både klistring och pluggning. Vid användning av minerallameller och på bärkraftiga och jämna underlag kan plugg uteslutas. Vid pluggning skall isolerskivorna monteras med godkända plugg. Förankringsdjup I massiva väggmaterial skall monteringsdjupet av pluggen anpassas efter materialet. Klinker och gammal puts ingår inte i förankringsdjupet. Utdragsprov Vid tvivelaktigt underlag måste utdragsprovning utföras på objektet. Info Isoleringens yta skall slipas och rengöras från slipdamm strax innan armering och grundputsning påbörjas för att ytan skall vara helt slät och utan lösa partiklar. Detta arbete ska utföras noggrant för att uppnå ett gott slutresultat. Pluggspecifikation Längd och dimension på den mekaniska infästningen (pluggen) avgörs av underlag och aktuell isolertjocklek. Antalet pluggar beror på höjden respektive position (randzon). Pluggmontering genomförs normalt innan armeringsväven. Observera en jämn pluggbild. Det ska tas hänsyn till nationella regler. 0 Montering av isolerskivor Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

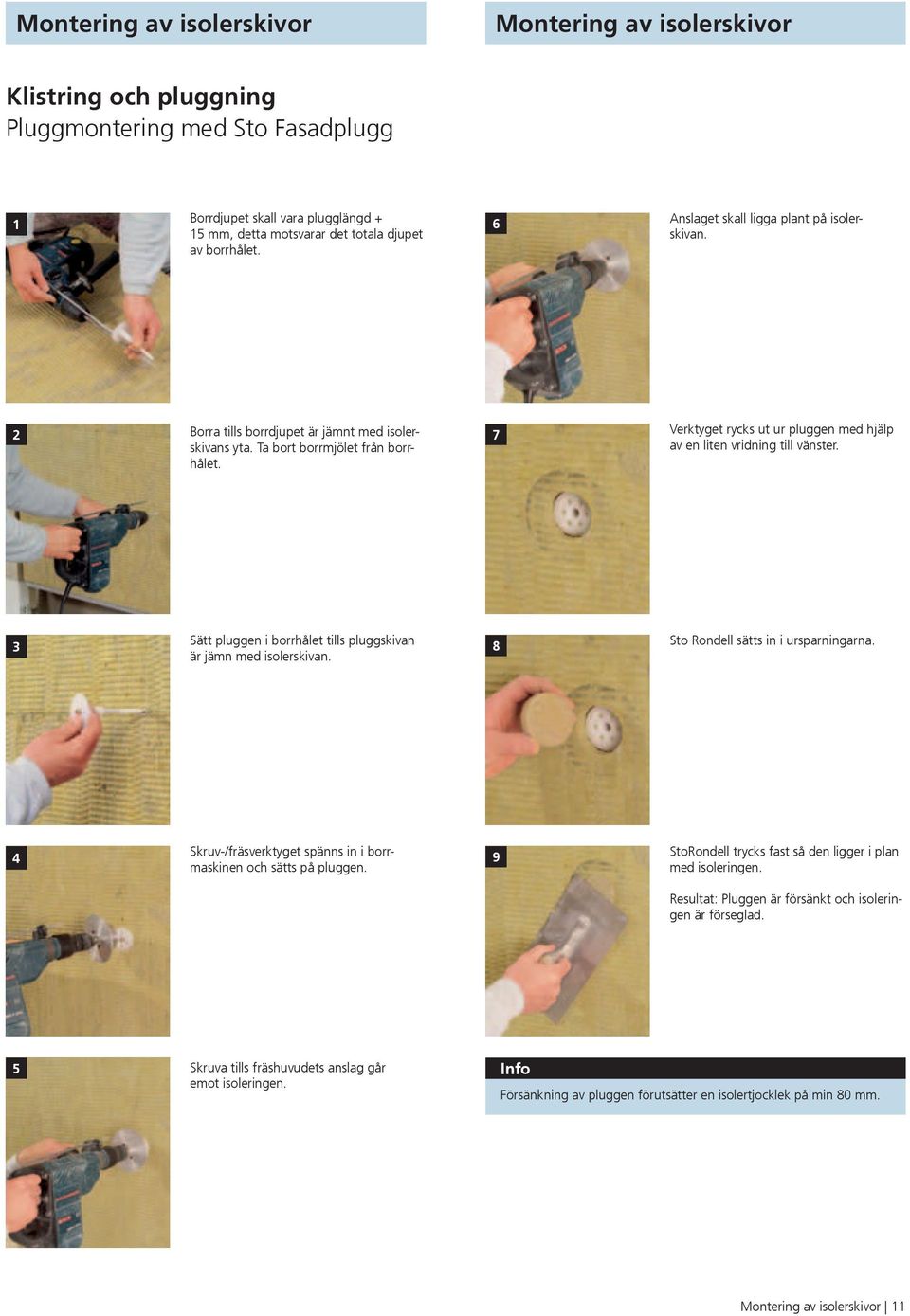

11 Balkentext/banner Montering av isolerskivor Balkentext/banner Montering av isolerskivor Klistring och pluggning Pluggmontering med Sto Fasadplugg Borrdjupet skall vara plugglängd + 5 mm, detta motsvarar det totala djupet av borrhålet. 6 Anslaget skall ligga plant på isolerskivan. Borra tills borrdjupet är jämnt med isolerskivans yta. Ta bort borrmjölet från borrhålet. 7 Verktyget rycks ut ur pluggen med hjälp av en liten vridning till vänster. 3 Sätt pluggen i borrhålet tills pluggskivan är jämn med isolerskivan. 8 Sto Rondell sätts in i ursparningarna. 4 Skruv-/fräsverktyget spänns in i borrmaskinen och sätts på pluggen. 9 StoRondell trycks fast så den ligger i plan med isoleringen. Resultat: Pluggen är försänkt och isoleringen är förseglad. 5 Skruva tills fräshuvudets anslag går emot isoleringen. Info Försänkning av pluggen förutsätter en isolertjocklek på min 80 mm. Montering av isolerskivor

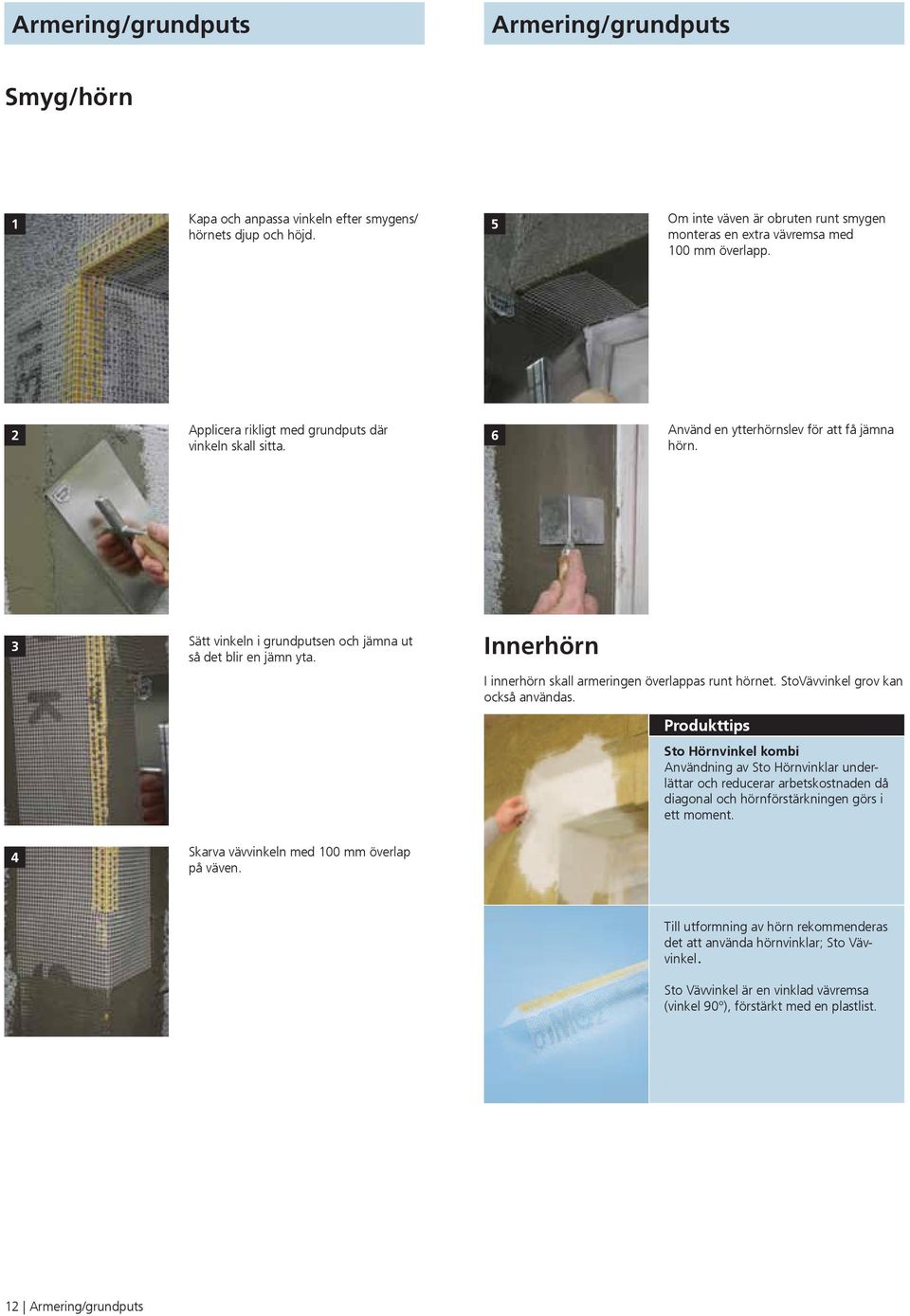

12 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Smyg/hörn Kapa och anpassa vinkeln efter smygens/ hörnets djup och höjd. 5 Om inte väven är obruten runt smygen monteras en extra vävremsa med 00 mm överlapp. Applicera rikligt med grundputs där vinkeln skall sitta. 6 Använd en ytterhörnslev för att få jämna hörn. 3 Sätt vinkeln i grundputsen och jämna ut Innerhörn så det blir en jämn yta. I innerhörn skall armeringen överlappas runt hörnet. StoVävvinkel grov kan också användas. Produkttips Sto Hörnvinkel kombi Användning av Sto Hörnvinklar underlättar och reducerar arbetskostnaden då diagonal och hörnförstärkningen görs i ett moment. 4 Skarva vävvinkeln med 00 mm överlap på väven. Till utformning av hörn rekommenderas det att använda hörnvinklar; Sto Vävvinkel. Sto Vävvinkel är en vinklad vävremsa (vinkel 90 ), förstärkt med en plastlist. Armering/grundputs

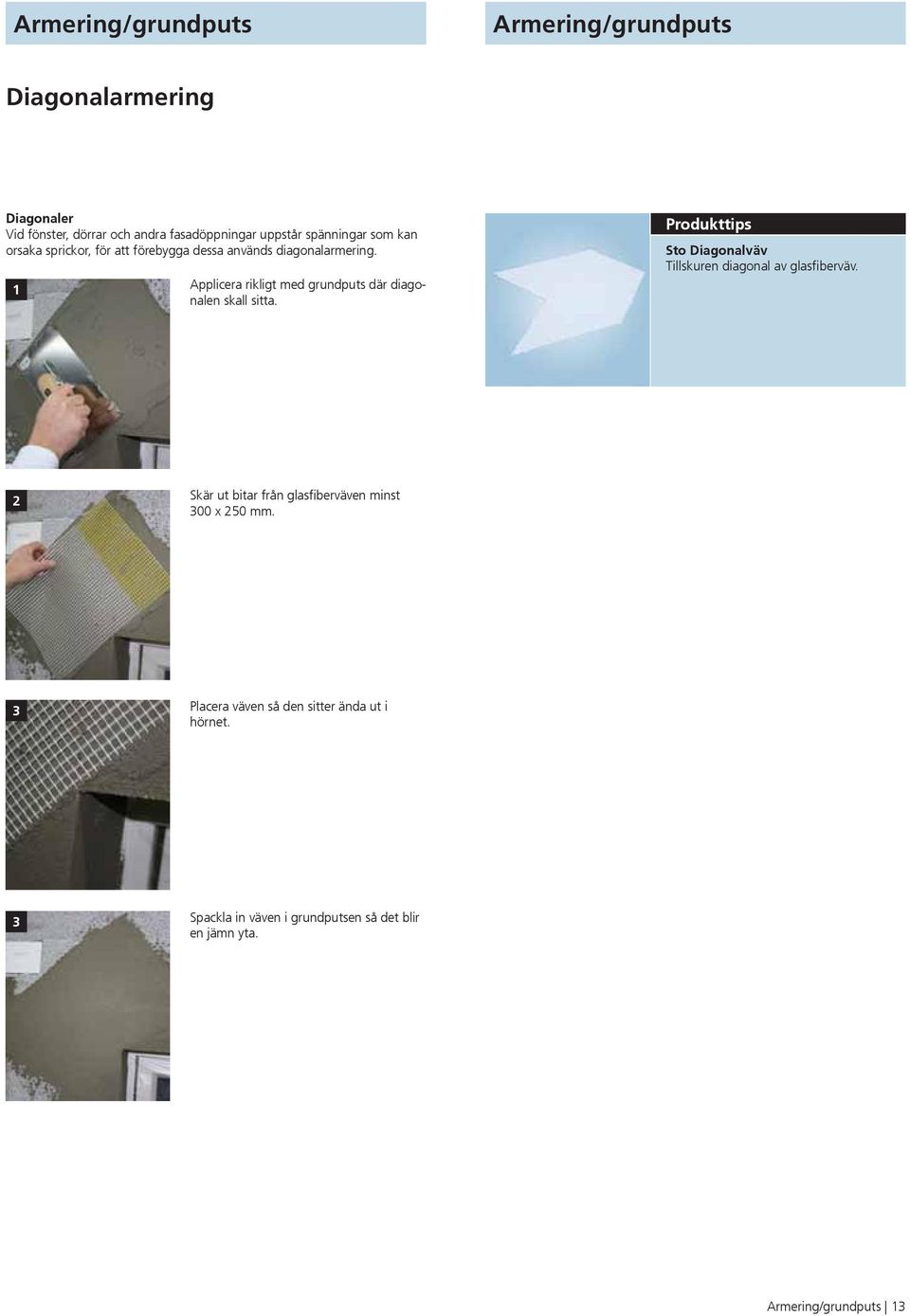

13 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Diagonalarmering Diagonaler Vid fönster, dörrar och andra fasadöppningar uppstår spänningar som kan orsaka sprickor, för att förebygga dessa används diagonalarmering. Applicera rikligt med grundputs där diagonalen skall sitta. Produkttips Sto Diagonalväv Tillskuren diagonal av glasfiberväv. Skär ut bitar från glasfiberväven minst 300 x 50 mm. 3 Placera väven så den sitter ända ut i hörnet. 3 Spackla in väven i grundputsen så det blir en jämn yta. Armering/grundputs 3

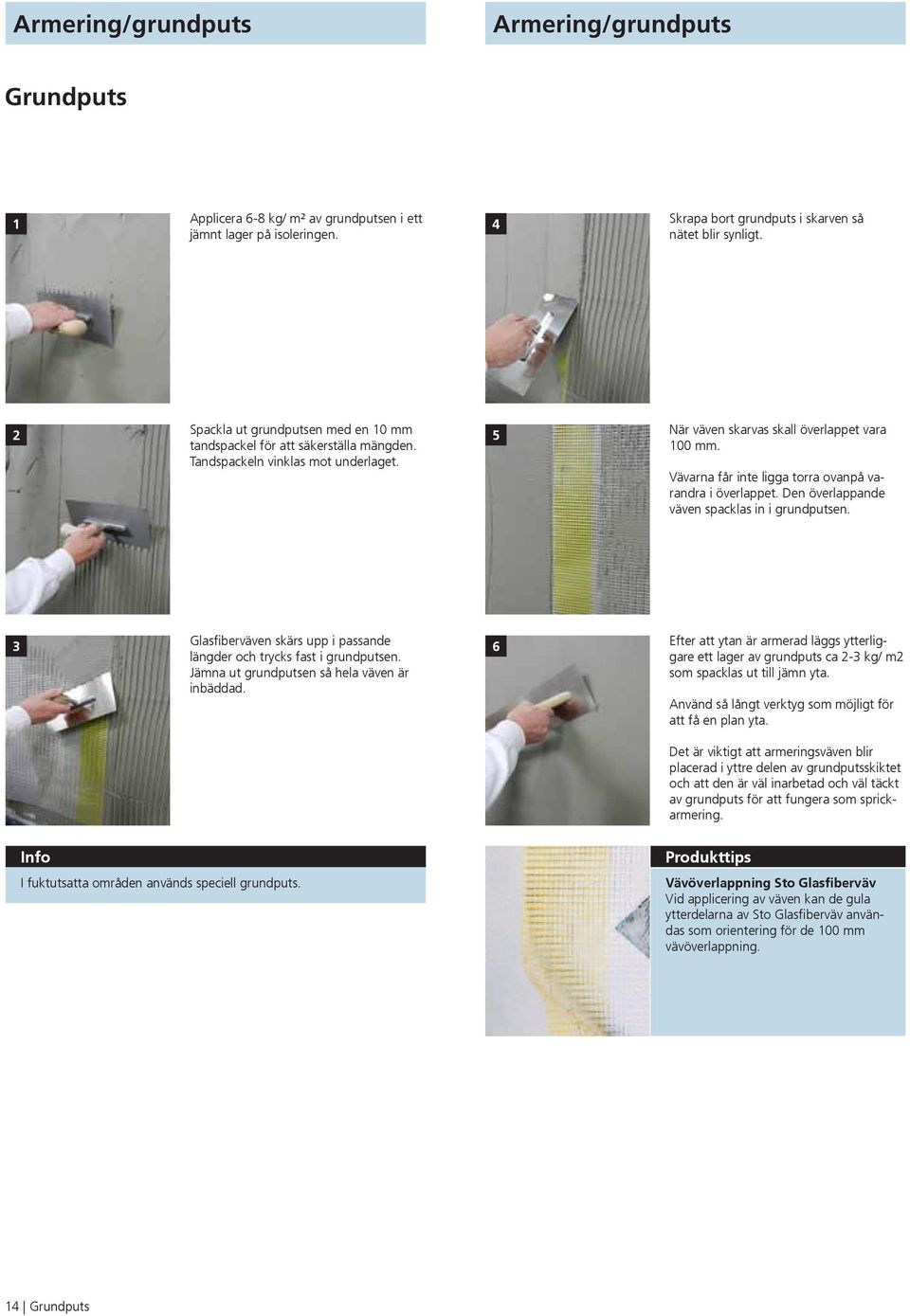

14 Balkentext/banner Armering/grundputs Balkentext/banner Armering/grundputs Grundputs Applicera 6-8 kg/ m² av grundputsen i ett jämnt lager på isoleringen. 4 Skrapa bort grundputs i skarven så nätet blir synligt. Spackla ut grundputsen med en 0 mm tandspackel för att säkerställa mängden. Tandspackeln vinklas mot underlaget. 5 När väven skarvas skall överlappet vara 00 mm. Vävarna får inte ligga torra ovanpå varandra i överlappet. Den överlappande väven spacklas in i grundputsen. 3 Glasfiberväven skärs upp i passande längder och trycks fast i grundputsen. Jämna ut grundputsen så hela väven är inbäddad. 6 Efter att ytan är armerad läggs ytterliggare ett lager av grundputs ca -3 kg/ m som spacklas ut till jämn yta. Använd så långt verktyg som möjligt för att få en plan yta. Det är viktigt att armeringsväven blir placerad i yttre delen av grundputsskiktet och att den är väl inarbetad och väl täckt av grundputs för att fungera som sprickarmering. Info I fuktutsatta områden används speciell grundputs. Produkttips Vävöverlappning Sto Glasfiberväv Vid applicering av väven kan de gula ytterdelarna av Sto Glasfiberväv användas som orientering för de 00 mm vävöverlappning. 4 Grundputs

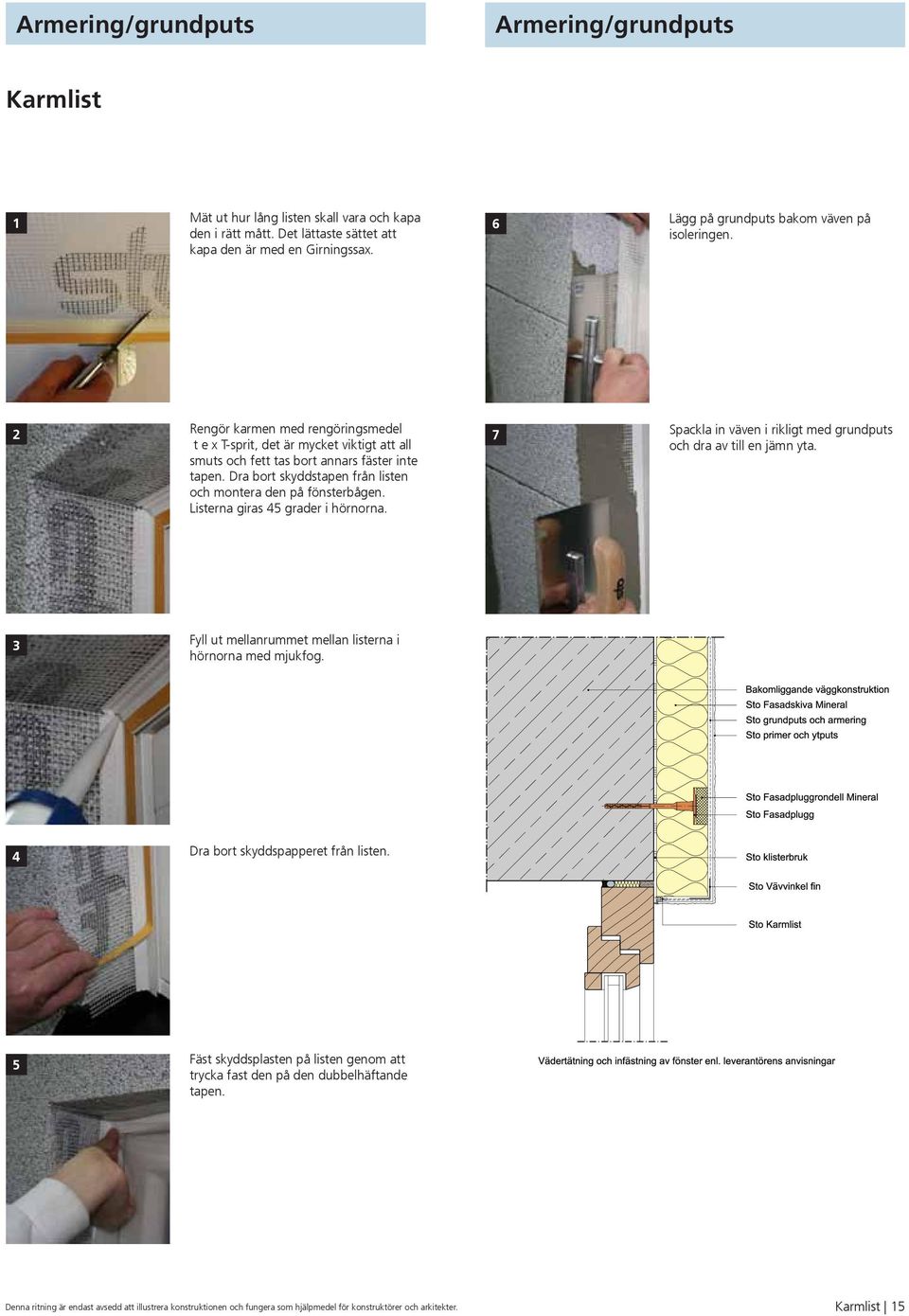

15 Armering/grundputs Balkentext/banner Armering/grundputs Karmlist Mät ut hur lång listen skall vara och kapa den i rätt mått. Det lättaste sättet att kapa den är med en Girningssax. 6 Lägg på grundputs bakom väven på isoleringen. Rengör karmen med rengöringsmedel t e x T-sprit, det är mycket viktigt att all smuts och fett tas bort annars fäster inte tapen. Dra bort skyddstapen från listen och montera den på fönsterbågen. Listerna giras 45 grader i hörnorna. 7 Spackla in väven i rikligt med grundputs och dra av till en jämn yta. 3 Fyll ut mellanrummet mellan listerna i hörnorna med mjukfog. 4 Dra bort skyddspapperet från listen. 5 Fäst skyddsplasten på listen genom att trycka fast den på den dubbelhäftande tapen. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Karmlist 5

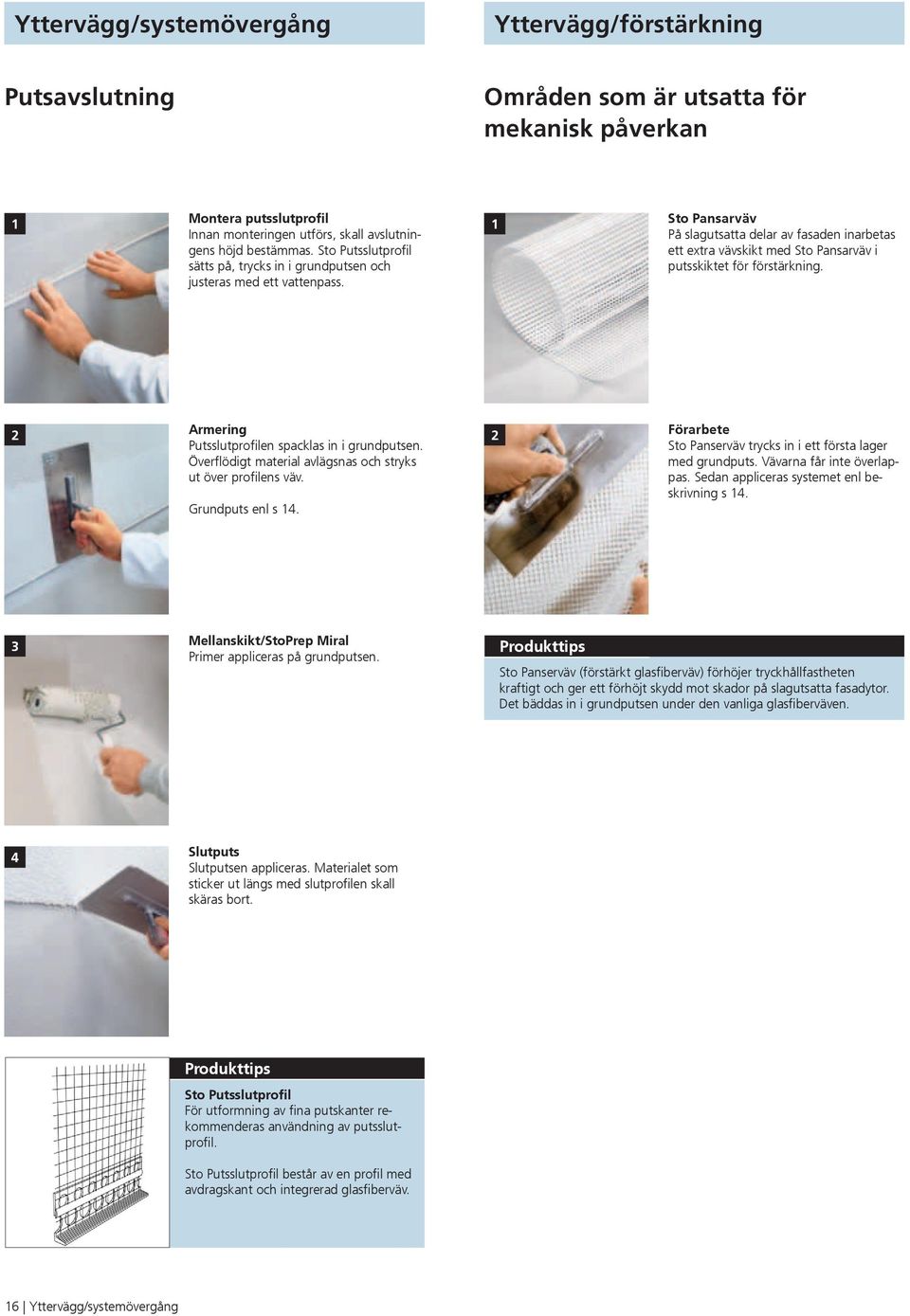

16 Balkentext/banner Yttervägg/systemövergång Balkentext/banner Yttervägg/systemövergång Yttervägg/förstärkning Putsavslutning Områden som är utsatta för mekanisk påverkan Montera putsslutprofil Innan monteringen utförs, skall avslutningens höjd bestämmas. Sto Putsslutprofil sätts på, trycks in i grundputsen och justeras med ett vattenpass. Sto Pansarväv På slagutsatta delar av fasaden inarbetas ett extra vävskikt med Sto Pansarväv i putsskiktet för förstärkning. Armering Putsslutprofilen spacklas in i grundputsen. Överflödigt material avlägsnas och stryks ut över profilens väv. Grundputs enl s 4. Förarbete Sto Panserväv trycks in i ett första lager med grundputs. Vävarna får inte överlappas. Sedan appliceras systemet enl beskrivning s 4. 3 Mellanskikt/StoPrep Miral Primer appliceras på grundputsen. Produkttips Sto Panserväv (förstärkt glasfiberväv) förhöjer tryckhållfastheten kraftigt och ger ett förhöjt skydd mot skador på slagutsatta fasadytor. Det bäddas in i grundputsen under den vanliga glasfiberväven. 4 Slutputs Slutputsen appliceras. Materialet som sticker ut längs med slutprofilen skall skäras bort. Produkttips Sto Putsslutprofil För utformning av fina putskanter rekommenderas användning av putsslutprofil. Sto Putsslutprofil består av en profil med avdragskant och integrerad glasfiberväv. 6 Yttervägg/systemövergång

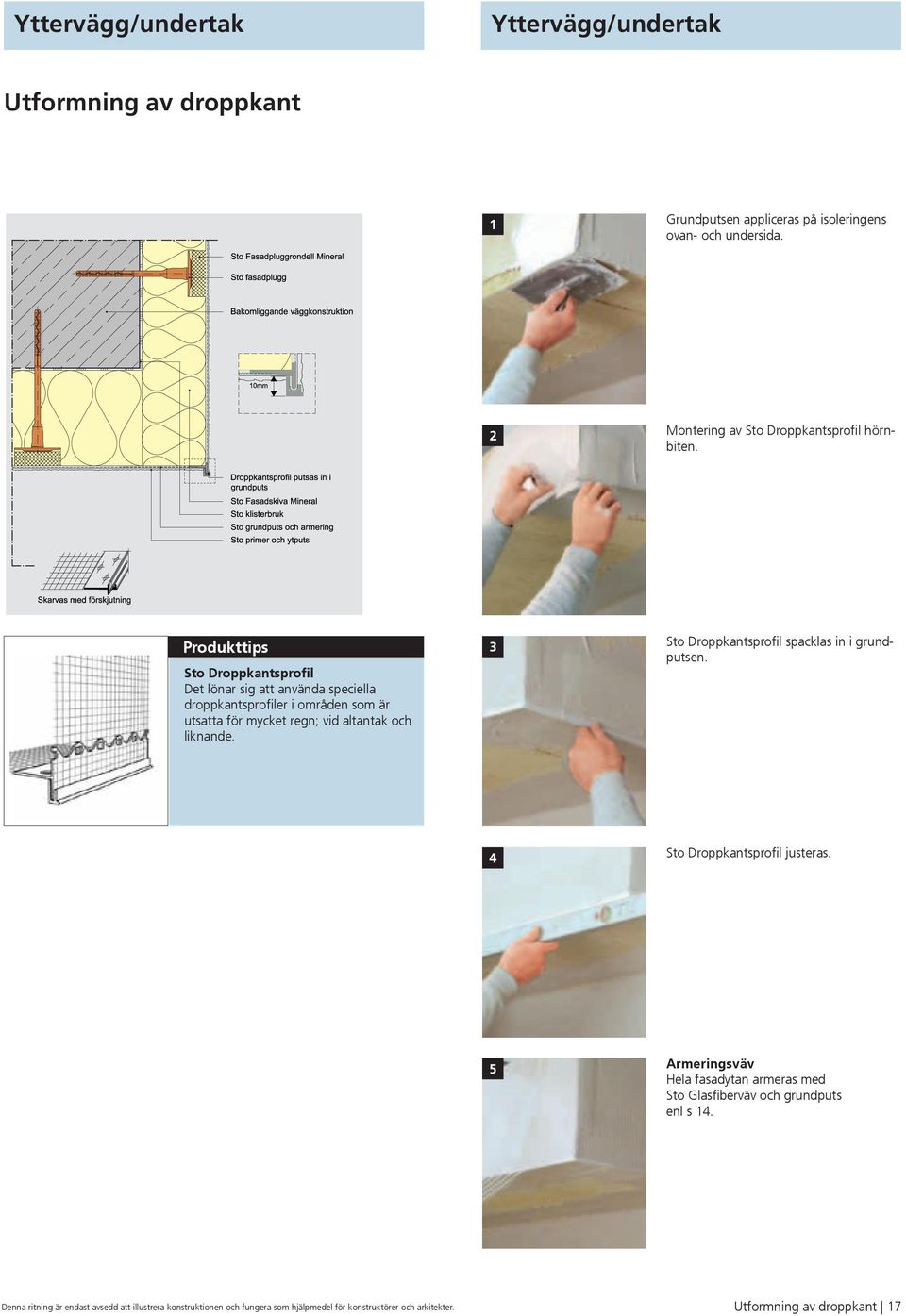

17 Balkentext/banner Yttervägg/undertak Balkentext/banner Yttervägg/undertak Utformning av droppkant Grundputsen appliceras på isoleringens ovan- och undersida. Montering av Sto Droppkantsprofil hörnbiten. Produkttips Sto Droppkantsprofil Det lönar sig att använda speciella droppkantsprofiler i områden som är utsatta för mycket regn; vid altantak och liknande. 3 Sto Droppkantsprofil spacklas in i grundputsen. 4 Sto Droppkantsprofil justeras. 5 Armeringsväv Hela fasadytan armeras med Sto Glasfiberväv och grundputs enl s 4. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Utformning av droppkant 7

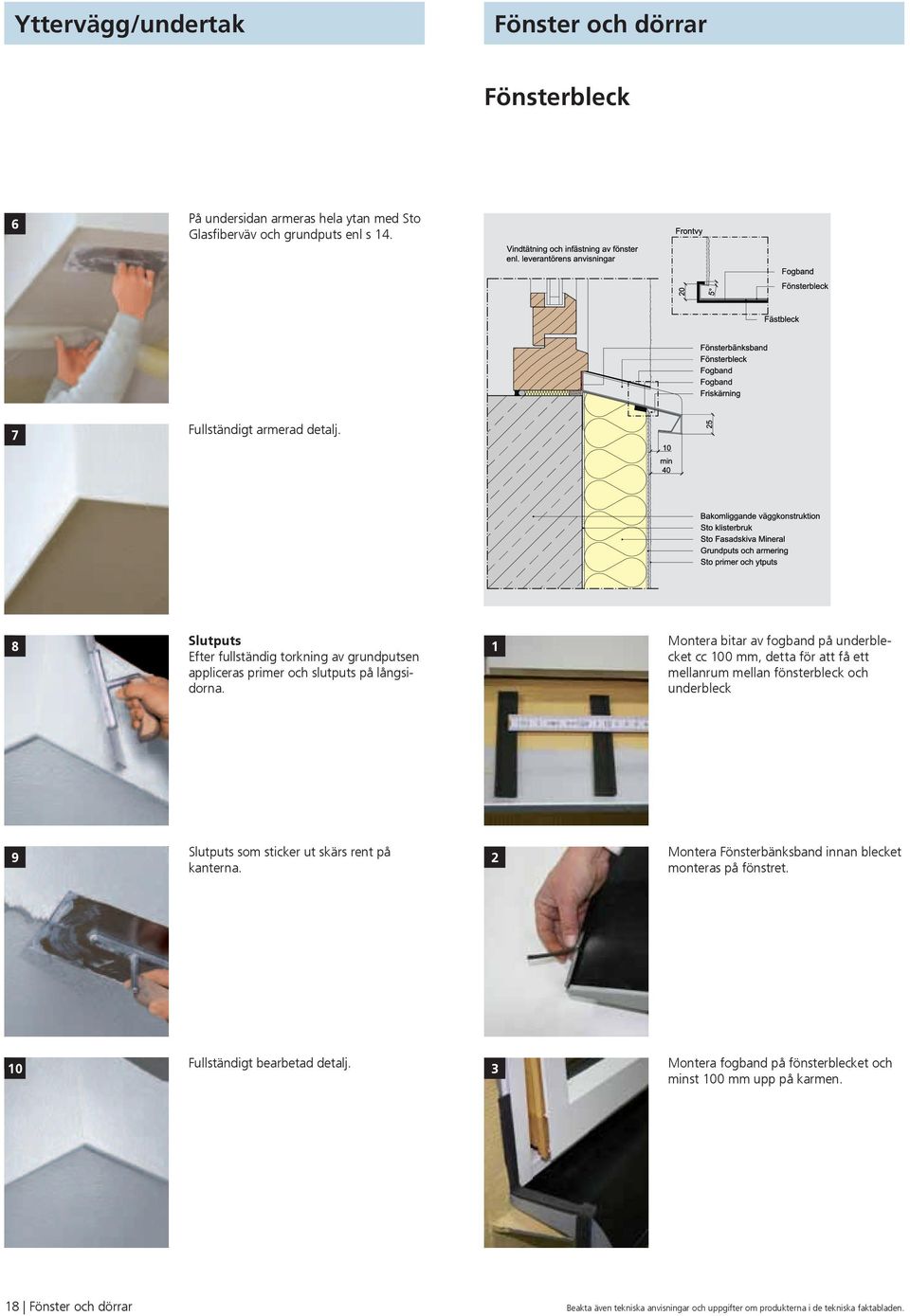

18 Balkentext/banner Blindtext Yttervägg/undertak Balkentext/banner Fönster och dörrar Fönsterbleck 6 På undersidan armeras hela ytan med Sto Glasfiberväv och grundputs enl s 4. 7 Fullständigt armerad detalj. 8 Slutputs Efter fullständig torkning av grundputsen appliceras primer och slutputs på långsidorna. Montera bitar av fogband på underblecket cc 00 mm, detta för att få ett mellanrum mellan fönsterbleck och underbleck 9 Slutputs som sticker ut skärs rent på kanterna. Montera Fönsterbänksband innan blecket monteras på fönstret. 0 Fullständigt bearbetad detalj. 3 Montera fogband på fönsterblecket och minst 00 mm upp på karmen. 8 Fönster och dörrar Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

19 Balkentext/banner Takanslutning Balkentext/banner Blindtext Takanslutning Montering Isolerskivorna mäts upp mellan takstolarna 6 och skärs till. Tejpa takstolarna Skydda takstolarna med tejp. Fogband På takstolarna markeras fogbandets position. 7 Applicera grundputs mellan takstolarna och säkerställ att väven på vävvinkeln blir inbäddad i puts. 3 På markeringen tejpas fogbandet runt takstolarna. 8 Montering av takluftningsprofil Mät ut Sto Takluftningsprofil. 4 Innan klistring på väggen täcks den översta kanten av isolerskivorna med grundputs och hörnvinklar spacklas in i grundputsen. (Se detaljritning s. 0 längst ner till höger) Tips Sto Fogband ska monteras med övermått. Annars tätar det inte mot vatten. Fel: Fogbandet är monterat stramt. 5 Montering av isolerskivorna Isolerskivorna klistras på hela ytan och monteras med tryck. Isolerskivan kortas ner en aning så att den mer lätthanterligt kan sättas in emellan takstolarna. Spalten fylls ut med en passande isoleringskil. Riktigt: Fogbandet har klämts mellan tumme och pekfinger vid hörnet och expanderar så att det kan täta mot vatten. Takanslutning 9

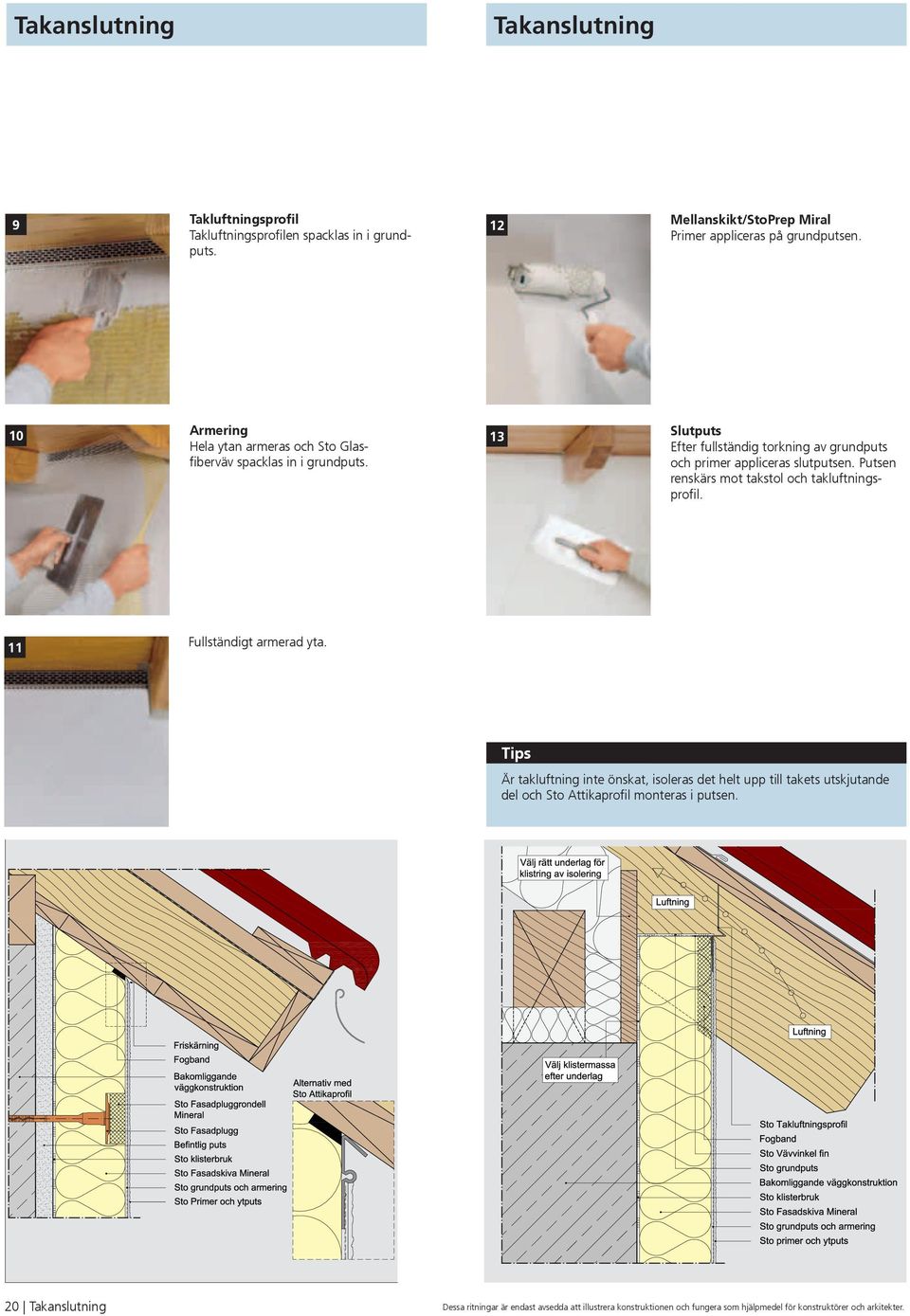

20 Balkentext/banner Takanslutning Balkentext/banner Takanslutning 9 Takluftningsprofil Takluftningsprofilen spacklas in i grundputs. Mellanskikt/StoPrep Miral Primer appliceras på grundputsen. 0 Armering Hela ytan armeras och Sto Glas- 3 fiberväv spacklas in i grundputs. Slutputs Efter fullständig torkning av grundputs och primer appliceras slutputsen. Putsen renskärs mot takstol och takluftningsprofil. Fullständigt armerad yta. Tips Är takluftning inte önskat, isoleras det helt upp till takets utskjutande del och Sto Attikaprofil monteras i putsen. 0 Takanslutning Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

21 Balkentext/banner Dilatationsfogar Blindtext Balkentext/banner Blindtext Dilatationsfogar Dilatationsfogprofiler Sto Fogprofil typ E till raka väggar Dilatationsfogprofil Sto Fogprofil typ E till raka väggar, typ V till förskjutna väggar (innerhörn). Fogbredd mellan 5 30 mm. I fall det finns konstruktionsrelaterade dilatationsfogar, skall dessa utföras även i fasadisoleringssystemet. Sto Fogprofil typ V till innerhörn Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Dilatationsfogar

22 Balkentext/banner Blindtext Dilatationsfogar Balkentext/banner Blindtext Dilatationsfogar Grundputs Applicera rikligt med grundputs på fogkanterna och ca 00 mm ut på isoleringen. 6 Grundputs Renskär grundputsen mot listen. Montering Tryck in Sto Fogprofil i mellanrummet 7 Grundning Primer appliceras på grundputsen. 3 Överlapp Montera profilerna nedifrån och upp så överlappen mellan profilerna kommer rätt. 8 Ytputs När primer och grundputs har torkat påförs ytputsen. 4 Fogbredd Stoppa in en list av t e x EPS i mellanrummet, tjockleken avgör hur brett spåret blir. Spackla in väven i grundputsen. Renskär grundputsen mot listen. 9 Ytputs Renskär ytputsen mot listen. 5 Armering. Ytorna armeras enligt kapitel Armering s 4. 0 List Listen dras ut ur dilatationsfogen innan ytputsen torkat. Rester av puts som sticker ut över fogen tas bort. Takanslutning

23 Balkentext/banner Systemtillbehör Systemtillbehör Infästning av byggnadsdelar Infästning av StoFix Rondell Infästning av StoFix Zyrillo Infästning av StoFix Quader HD Maxi Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Systemtillbehör 3

24 Balkentext/banner Systemtillbehör Systemtillbehör Balkentext/banner Infästning lätt last StoFix Rondell StoFix Rondell är en 0 mm tjock monteringselement av plast med en diameter på 4 90 mm. Utdragskraft 6 kg/element Tvärkraft 3 kg/element Tryck fast rondellen i isoleringen Fräs ut ett hål med hålfräsen. 5 Säkerställ så rondellen ligger plant med isoleringen. 3 Applicera StoColl Fix på baksidan av StoFix Rondell. 4 Dilatationsfogar

25 Balkentext/banner Systemtillbehör Balkentext/banner Systemtillbehör Infästning medeltung last StoFix Zyrillo Infästning tung last StoFix Quader HD, ND StoFix Zyrillo är ett 70 mm tjock monteringselement av formgjuten EPS med en diameter på 70 mm. Utdragskraft 5 kg/ element Tvärkraft 5 kg/ element Produkttips StoFix Quader ND Mini och ND Midi StoFix Quader ND Mini (98 x 98 mm) och ND Midi (98 x 38) är infästningselement tillverkade av formgjuten EPS och har u-värde 0,045 W/mK. Elementet finns i flera tjocklekar och anpassas efter isolertjockleken. Hållfasthetsvärde finns i broschyren StoFix Montageelement Fräs ut ett hål med hålfräsen. StoFix Quader HD Maxi Sto Fix Quader HD Maxi (98 x 98 mm) är ett tryckavlastnings element tillverkad av polyurethan och har u-värde 0,040W/mK. Elementet används som tryckavlastning och klarar 500 kg per st. Förutsättningen är att detaljen som skall fästas in får förankring i stommen. Hållfasthetsvärde finns i broschyren StoFix Montageelement 3 Applicera StoColl Fix insidan av hålet och på baksidan av StoFix Zyrillo. Markera på isolerskivan där elementet skall sitta. 4 Tryck fast StoFix Zyrillo i isoleringen. Skär ut den markerade arean med lämpligt verktyg. Systemtillbehör 5

26 Systemtillbehör Balkentext/banner Blindtext Lukning Systemtillbehör efter stilladsankre Infästning tung last StoFix Quader HD, ND Sto Ställningsankarförslutning Återförslutning av hål efter ställningsankaren 3 Ta bort den utskurna isoleringen. Sto Ställningsankarförslutning Ställningsankaren efterlämnar hål i den isolerade och putsade väggen. För att försluta dessa hål från ställningsankaren används Sto Ställningsankarförslutning av fogband. 4 Applicera byggklister på baksidan av Quader och tryck fast den mot underlaget. Sto Ställningsankarförslutning till förslutning av hål efter ställningsankaren. Håldiameter max 0 mm. 5 Fyll ut eventuella sprickor med Sto- Fogskum isocyanatfritt. När fogskummet härdat skärs överflödet bort så man får en plan yta. 3 Pluggen komprimeras genom att rulla den mellan handflatorna. 4 Den komprimerade förankringspluggen trycks in i förankringshålet. Vid temperatur < 0 0 C så bör förankringspluggen hållas varm, t ex i innerfickan. Expansionen tar annars för lång tid när pluggen är kall. 5 Ytputs påförs utanpå ställningsankarförslutningen. 6 Systemtillbehör

27 Balkentext/banner Slutbeläggning Balkentext/banner Slutbeläggning Putsstruktur Primer Primern kan pigmenteras och den appliceras på härdad, torr grundputs med roller eller pensel. Dekorativ ytdesign StoDeco Profil Tillskärning av profiler StoDeco Profil kan enkelt skäras till med en såg. När primern är helt torr, appliceras ytputsen. Applicera ytputsen "vått i vått" och bearbeta ytan i ett arbetssteg. Ytputs får inte bearbetas vid stark vind eller direkt solljus då det i så fall kan uppstå skarvar, ojämn struktur, hårfina sprickor eller porbildning. Kratsputsstruktur En kratsputs appliceras i den valda kornstorleken och struktureras därefter för hand med lämpligt verktyg (stål-, plasteller träbräda). Klistring Tandspackla klisterbruk StoDeco Coll på vägg och även på baksidan av StoDeco Profil med tandningen 90 o vridet mot väggens mönster. Tryck och vrid fast profilen. Håll fast profilen mekaniskt under torkningen. Överbliven klister slipas bort efter torkningen. Rillerputsstruktur Efter appliceringen kan rillerputsen struktureras för hand på olika sätt (vågrätt, lodrätt och i cirkler) med lämpligt verktyg (plast- eller träbräda). 3 Fogutformning Överflödigt material som tränger ut när man trycker fast profilen, utformas med ett runt fogjärn till ett hålkäl. Så förhindras att vatten kan tränga in bakom profilen. Fogkanter Spåret och fogkanter grundas med StoPrim Micro. Modellputs Finkornig puts appliceras och modelleras med pensel, spatel, fogsked eller svamp. 4 Pluggning Profiler tjockare än 50 mm skall dessutom pluggas, med ett kantavstånd på 0 cm, pluggar per profil. Pluggen skall försänkas 5 mm i profilen. Försänkningen skall spacklas med StoDeco Coll. Tips Ljusreflektansfaktor Vid fasadisolersystem skall det enbart användas kulörer som har en högre ljusreflektansfaktor än 0%. Ljusreflektansfaktor är ett mått på hur många % ljus en yta reflekterar bort (00% = vitt, 0% = svart). 5 Slutbeläggning För att uppnå en sandstensliknande ytstruktur förbehandlas StoDeco Profiler med Sto Primer. Önskas en slät yta, används StoColor Maxicryl spädd med 0% vatten. Som mellanskikt används i båda fallen StoColor Maxicryl (ej utspädd). Som slutbehandling används StoColor Maxicryl (ej utspädd). Totalt 3 behandlingar. Slutbeläggning 7

28 Balkentext/banner Slutbeläggning Balkentext/banner Slutbeläggning StoDeco Kvaderelement Alternativa ytbeläggningar av kakel, klinker och natursten Klistring Klisterbruket StoDeco Coll tandspacklas på väggen och på baksidan av Deco Kvaderelement med tänderna vridna 90 o mot väggens mönster. Tryck och vrid fast elementet. Håll fast mekaniskt under torkningen. Pluggning Vid användning av klinker skall putssystemet pluggas genom armeringsväven. Efter pluggning påförs ett andra skikt grundputs utanpå hela ytan (inkl pluggarna). Montering En klistring på hela ytan uppnås genom att flytta stenen en aning fram och tillbaka. Klisterrester på samlingsfogarna slipas av. Montering En noggrann uppmätning av ytan är förutsättningen för en optimal montering. Till Sto Natursten och dekorationstegel StoSilt Cera används klisterbruk StoColl KM. 3 Slutbeläggning För att uppnå en sandstensliknande 3a struktur förbehandlas StoDeco Profiler med Sto Primer. Önskas en slät yta, används StoColor Maxicryl spädd med 0% vatten. Fogutformning Blanka ytor fogas med StoColl FM-S. Som mellanskikt används i båda fallen StoColor Maxicryl (ej utspädd). Som slutbehandling används StoColor Maxicryl (ej utspädd). Totalt 3 behandlingar. Tips Till StoDeco Profil eller StoDeco Kvaderelement rekommenderas att grunda fogkanterna efteråt med StoPrim Micro. 3b Grova och porösa ytor fogas med StoColl FM-K. Tips Då slutbeläggningen har en tung egenvikt, skall fasadsystemet sammenpluggas igenom väven. Väven skall då vara Sto Glasfiberväv Grov. Det skall utföras flexibla fogar i invändiga och på utvändiga hörn samt genomgående fogar i max fältstorlek 6x6 m. Kakel, sten och klinker måste uppfylla särskilda krav gällande frostbeständighet, vattenupptagning, vikt, porradie etc för användning på StoTherm Mineral. 8 Slutbeläggning För mer information se systembeskrivning, tekniska faktablad och förslag på detaljlösningar på
