1 Navigation Fasad Navigation Isolerat Navigation3 fasadsystem StoTherm Vario D Arbetsanvisning

2 Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. Innehållsförteckning

3 Innehållsförteckning Systeminformation Arbetsmoment 4 Systeminformation 5 Viktiga anslutningar 6 Underlag 7 Arbetsmoment Infästning 9 Infästning lätt last 9 Infästning medeltung last Infästning tung last Tätning 4 Infästning genomföring 4 Allmänna förutsättningar 8 Arbetsmoment Montering isolering 9 Klistring 9 Sockel 0 Avslutning med Sto Sockellist dränerad 0 Montering sockellist 0 Anslutning till mark och i stänkvattenområde Sockelisolering i stänkvattenområde Takfot Anslutning takfot Anslutning mot träfasad 5 Fönster och dörrar 6 Putsad översmyg med Sto Smygelement 6 Öppen översmyg med underbleck 6 Anslutning mot fönsterkarm 7 Fönsterbleck 8 Armering 5 Karmlist 5 Smyg/hörn 6 Diagonalarmering 7 Områden utsatta för mekanisk påverkan 8 Grundputs 9 Dilatationsfogar 30 Dilatationsfogprofil 30 Slutbeläggning 3 Putsstruktur 3 Dekorativ ytdesign 3 StoDeco Kvaderelement 33 Alternativa ytbeläggningar 33 Tätning ställningsförankring 34 Innehållsförteckning 3

4 Arbetsmoment Arbetsmoment StoTherm Vario D med StoGuard Tvåstegstätat dränerat fasadisolersystem StoTherm Vario D Dränerat fasadisolersystem. Kontroll av väderskydd. Kontrollera att underlaget är bärande 3. Applicering StoGuard stomskydd 4. Montering isolering 5. Förstärkning Diagonalförstärkningar i anslutningar till öppningar Armering av smygar, ytterhörn, innerhörn 6. Grundputs och armering. Kontroll av väderskydd. Kontrollera att underlaget är bärande 3. Montering isolering 4. Förstärkning Diagonalförstärkningar i anslutningar till öppningar Armering av smygar, ytterhörn, innerhörn 5. Grundputs och armering 6. Slutbeläggning 7. Slutbeläggning 4 Arbetsmoment

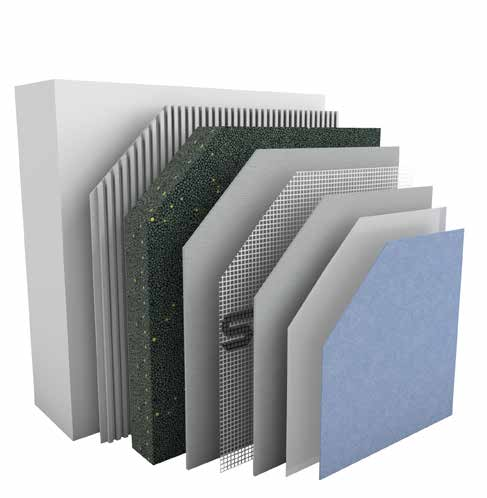

5 Egna Balkentext/banner Systemuppbyggnad anteckningar Egna Balkentext/banner Systembeskrivning anteckningar. StoTherm Vario D med StoGuard Tvåstegstätat dränerat fasadisolersystem StoTherm Vario D är den idealiska lösningen för den som önskar ett fuktsäkert system och som vill använda ett lätt isoleringsmaterial med bra isolervärde, god dräneringsförmåga och dokumenterad brandsäkerhet. Isolerskivan Sto-InnoDrain har flera unika egenskaper; den är dränerande, diffusionsöppen, tryckutjämnande och brandklassad utan tillsats av miljöfarliga ämnen. Systemet lämpar sig både för nyproduktion och renovering, t ex för åtgärd av skadade fasader eller energiuppgradering till lågenergi- och passivhus. StoTherm Vario D står för säkerhet och trygghet. För att säkerställa lufttäthet och fuktsäkerhet i lättregelväggar kan systemet kombineras med stomskyddet StoGuard och därmed erhålls ett tvåstegstätat dränerande fasadisolerssystem. Komponenterna är testade och uppfyller kraven enligt Boverkets regler Översikt StoTherm Vario D Stomskydd Klisterbruk 3 Isolering 4 Grundputs 5 Armeringsväv 6 Primer 7 Slutbeläggning Användning Befintliga och nya byggnader Användning enligt nationella byggföreskrifter (Sverige Br) Åtgärd av skadade fasader Energiuppgradering av byggnader Även för lågenergi- och passivhus Bärkraftigt underlag: Betong, murverk (kalksandsten, tegel, lättbetong), puts och lättväggar Lättväggar lufttätas och fuktsäkras med StoGuard. StoTherm Vario D Dränerat fasadisolersystem Klisterbruk Isolering 3 Grundputs 4 Armeringsväv 5 Primer 6 Slutbeläggning Egenskaper Utseende Tvåstegstätat (i kombination med StoGuard) Dränerande Brandprovat och uppfyller kraven för byggnader i klass Br Ingen begränsning på antal våningsplan Vid endast klistring förutsätts en vindlast på max, kn/m Hög spricksäkerhet Tål mekanisk belastning Hög värmeisoleringsförmåga Hög väderbeständighet Diffusionsöppet Sto-InnoDrain Fasadskiva 033: brandklass E, värmeledningsförmåga = 0,033 W/mK Självrengörande med StoLotusan ytputs Lufttätt med StoGuard stomskydd Fuktsäkert Minimerar köldbryggor Mineralisk och organisk puts i olika strukturer och kornstorlekar Brytbar enligt StoColor System Ljusreflektansfaktor > 0 % (putssystem) StoDeco Profil, StoDeco Kvaderputs Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Systeminformation 5

6 Viktiga anslutningar Under byggnadens livlängd utsätts fasaden för både klimatisk som mekanisk påverkan. För att fasaden och byggnaden ska bibehålla goda egenskaper livet ut är det av stor vikt att fuktsäkra byggnaden. Särskilt utsatta anslutningar och genomföringar där fukt lätt kan tränga in är exempelvis fönster, dörrar, ventilationskanaler och liknande där befintligt ytskikt i systemet bryts. Andra kritiska punkter är anslutningar vid takfot, sockel och markanslutning. Det är viktigt att redan i planeringsskedet beakta detaljer som kräver infästningar av någon form. Takfot Markis Fönster/dörr Genomföring Fönstersmyg Sockel Anslutning Särskilt utsatta anslutningar och genomföringar 6 Viktiga anslutningar

7 Balkentext/banner Underlag Balkentext/banner Underlag Bara om underlaget uppfyller vissa kriterier och bärförmågan har kontrollerats kan fasadsystemet monteras professionellt. Nersmutsade, sugande eller ojämna underlag skall alltid förbehandlas. Mer information om underlag, t e x vilken klistermassa som lämpar sig för vilket underlag, hittas i de gällande tekniska faktabladen. Underlag som visar påväxt av alger, svamp eller mossa måste alltid förbehandlas speciellt, t.ex. rengörs väggen med StoDivers FC eller med särskild alg/mögeltvätt. Därefter appliceras StoPrim Fungal. Genom att späda grundningsmedlet anpassas det till respektive underlag. Grundningar får ej bilda en glänsande yta efter uttorkningen. Förberedelse för montering Kontrollera underlagets skick noggrant men hänsyn till hållfasthet och jämnhet. Underlaget måste förbehandlas på lämpligt sätt. Se schema. Är man osäker kan ett klistertest utföras. Ta hänsyn till bearbetningstemperatur och luftfuktighet. Lägsta bearbetningstemperatur är +5 C. Om du använder QS- eller FT-produkter (QuickSet- och FastSet Technology) är den lägsta bearbetningstemperaturen + C. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Underlag Underlagsförbehandling Aktuella produkter Slät yta/blank Ruggas upp eller primas StoCryl GQ Saltutfällning Borsta av Fuktmättad Organisk och silikonhartsbunden puts Mossa, alger, svamp Dammigt, smutsigt Fett, formoljerester Färgen flagnar av Kritande puts Kritande färg Kraftigt sugande mineraliska underlag Hållfasthetssvaga eller sandande Avhjälp orsaken, vänta till murverket är torrt. Rengörs Rengör vid nedsmutsning Rengör fasaden. Låt fasaden torka. Applicera StoPrim Fungal Borstas eller rengörs med högtryckstvätt. Rengörs med högtryckstvätt under tillsats av rengöringsmedel. Tvätta efteråt med vatten Tas bort med färgborttagning och rengörs med högtryckstvätt Rengörs och grunderas Borstas av, rengörs och grunderas Rengörs och grunderas Rengörs och grunderas Brukstungor Slås bort StoDivers FC StoDivers FC StoDivers FC StoPrim Fungal StoDivers FC StoDivers FC StoDivers RC Sto Färgborttagning F 45 Sto Färgstripper M StoDivers FC StoPrim Plex StoDivers FC StoPrim Plex StoDivers FC StoPrim Plex StoPrim Micro StoDivers FC StoPrim Plex Cementhud Tas bort mekaniskt Puts spröd, icke bärkraftig Putsbom Ojämnheter Tas bort mekaniskt Hålrum slås bort och fylles med kalkcementbruk Stockas ut med kalkcementbruk (iaktta härdningstiden) Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Underlag 7

8 Allmänna förutsättningar Allmänna förutsättningar gällande utförande och projektering Arbetsanvisningen gäller som underlag för planering och genomförande av det isolerade fasadsystemet StoTherm Vario D. Observera att de uppgifter, illustrationer, tekniska utlåtanden och ritningar som förekommer i beskrivningen endast är generella och måste anpassas till och avstämmas mot de lokala omständigheterna. StoTherm Vario D monteras som ett isolerat fasadsystem. Systemet innehåller bl a den unika isolerskivan Sto-InnoDrain. Fördelen med att använda en isolering som putsbärare är att man i tillägg till ett bättre isolervärde också får en kompakt energieffektiv fasad. Vid behov ska bärkraften och stabiliteten av underlaget kontrolleras. Vid utförandet av StoTherm Vario D rekommenderas att byggnaden är väderskyddad, både vad gäller UV-ljus samt regn/vind. Vid montering av isoleringen samt vid putsningsarbetet gäller lägsta underlags- och lufttemperatur: +5 C. Detta gäller även vid lagring av de ingående produkterna i systemet. Underlaget ska vara fast, rent och bärkraftigt. Ev. grundning vid behov, se generella anvisningar från Sto. 8 Allmänna förutsättningar

9 Egna Balkentext/banner Montering anteckningar isolering Balkentext/banner Egna Montering anteckningar isolering Klistring Omedelbart efter applicering av klisterbruket på baksidan av skivorna trycks isolerskivorna in och pressas fast i underlaget. Om klisterbruket sitter för länge på isolerskivan bildas en hud på bruket som kan leda till vidhäftningsproblem. Isolerskivorna klistras i förband. Inga öppna fogar mellan skivorna får förekomma. För att undvika köldbryggor och att dräneringskapaciteten försämras får det inte förekomma klisterbruk in i fogarna. Isolerskivor med skador får inte monteras då det kan påverka stabiliteten i systemet. 4 Isoleringen trycks fast mot underlaget, banka på skivan med handflatan för att säkerställa att skivan har fäste. Klisterbruket ska härda innan vidare bearbetning av isoleringen sker. Isoleringen klistras på underlag som är bärkraftigt. Underlaget skall vara StoGuard eller mineraliska underlag med vidhäftningshållfasthet över 80 kn/m². Om vidhäftningshållfastheten är mindre än 80 kn/m² krävs extra pluggning. Gäller endast massiva konstruktioner. 5 För att säkerställa att man har rätt mängd klister och att isoleringen har minst 60% anläggning mot underlaget bör man göra en test. Stickprovskontroll kan göras genom att lossa skivan från underlaget och se hur mycket klister som fastnat på väggen. Spackla ut klisterbruket med en 0 mm tandspackel för att säkerställa mängden, ca 4-5 kg/skiva. 6 Montera isoleringen tätt i skarvarna så att det inte blir mellanrum mellan skivorna. Även vid ytterhörn monteras skivorna i förband. Eventuell tätning med fogskum får endast användas i vertikalskarvar. 3 Klistret appliceras på isoleringen och hela skivan ska vara täckt. WVD 400 Obs! Vid vissa ojämnheter i underlaget kan det ibland vara en fördel att punkt/randklistra isolerskivan för att uppnå en jämn yta. Info Isoleringens yta ska slipas och rengöras från slipdamm efter det att klistret har härdat och strax innan armering och grundputsning påbörjas för att ytan ska vara helt slät och utan lösa partiklar. Detta arbete ska utföras noggrant för att uppnå ett gott slutresultat. Sto-InnoDrain monteras enbart med klister och utan pluggning vid vindlaster <, kn/m² och på underlag med minsta vidhäftningshållfasthet på 80 kn/m². Vid ej bärkraftiga underlag kan pluggning utföras på massiva stommar. Fogband ska monteras samtidigt som isolering. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Montering isolering 9

10 Sockel Balkentext/banner Blindtext Sockel Avslutning med Sto Sockellist Dränerad Montering sockellist WVD 5 Innan installationen påbörjas ska sockelns höjd bestämmas och markeras med ett kritat snöre. Sto Sockellist Dränerad skall monteras vågrätt. Ojämnheter i väggen jämnas ut med Sto Distansbricka. Montering Montera Sto Sockellist Dränerad efter anpassad isolertjocklek. Sätt fast den i underlaget med plugg eller skruv, avståndet mellan infästningspunkterna max 300 mm. Börja och avsluta alltid med en infästning i yttersta hålet. 3 Listövergång Avståndet i skarven mellan listerna skall vara -3 mm, använd Sto Sockellisthållare i skarven för att förenkla monteringen och för att säkerställa avståndet. 4 Hörn I hörn skall listen giras. 5 Montera hörnet lika som övriga lister. Produkttips Sto Sockelvävprofil Perfekt Profilen används utvändigt, den ansluts till sockellistens front, säkrar armeringsväv över sockellistens skarvar och ned över droppnäsans front på sockellisten. 0 Sockel Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

11 Balkentext/banner Egna Sockel anteckningar Anslutning till mark och i stänkvattenområde Balkentext/banner Egna Sockel anteckningar Sockelisolering i stänkvattenområde WVD 00 Applicera StoFlexyl på baksidan av isoleringen med en tandspackel. StoFlexyl blandas alltid : med StoFlexyl Cement. Isolerskivan trycks fast mot underlaget. 3 Anslutande isolerskivor De anslutande isolerskivor som sitter ovanför det fukt- och stänkvattenutsatta området klistras med vanlig klisterbruk, Sto Byggklister. WVD 5 4 Dräneringsskikt med dränering Ett stänkvattenkydd/grusskikt med dränering rekommenderas vid socklar. Det bör utformas med ett ca 300 mm brett lager av t ex rund sten, för att vattnet ska ledas bort. Tips Start under terräng kräver god dränering med dränerande massor mot isolersystemet. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sockel

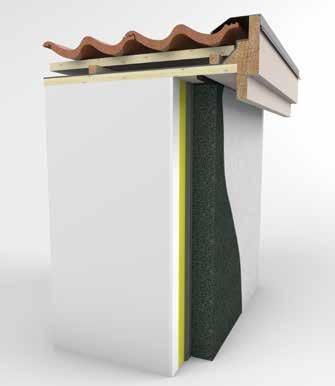

12 Egna Takfot Balkentext/banner anteckningar Egna Takfot Balkentext/banner anteckningar Fasadavslutning under pulpettak WVD 335 Montera Sto Fogband Lento Plus mot takfoten där isoleringens ytterkant hamnar. Sto-InnoDrain klistras på baksidan och trycks fast upp mot fogbandet. Takfot Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

13 Egna Balkentext/banner Takfot anteckningar Egna Balkentext/banner Blindtext Takfot anteckningar Anslutning takfot Montering Isolerskivorna mäts upp mellan takstolarna 6 och skärs till. Tejpa takstolarna Skydda takstolarna med tejp. Fogband På takstolarna markeras fogbandets position. 7 Applicera grundputs mellan takstolarna och säkerställ att väven på vävvinkeln blir inbäddad i puts. 3 På markeringen tejpas fogbandet runt takstolarna. 8 Montering av takluftningsprofil Mät ut Sto Takluftningsprofil Air. 4 Innan klistring på väggen täcks den översta kanten av isolerskivorna med grundputs och hörnvinklar spacklas in i grundputsen. (Se detaljritning WVD 300 s. längst ner till höger) Tips Sto Fogband ska monteras med övermått. Annars tätar det inte mot vatten. Fel: Fogbandet är monterat stramt. 5 Montering av isolerskivorna Isolerskivorna klistras på hela ytan och monteras med tryck. Isolerskivan kortas ner en aning så att den mer lätthanterligt kan sättas in emellan takstolarna. Spalten fylls ut med en passande isoleringskil. Rätt: Fogbandet har klämts mellan tumme och pekfinger vid hörnet och expanderar så att det kan täta mot vatten. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Takfot 3

14 Takfot Balkentext/banner Balkentext/banner Takfot 9 Takluftningsprofil Takluftningsprofilen spacklas in i grundputs. Mellanskikt/primer Primer appliceras på grundputsen. 0 Armering Hela ytan armeras och Sto Glas- 3 fiberväv spacklas in i grundputs. Ytputs Efter fullständig torkning av grundputs och primer appliceras ytputsen. Ytputsen renskärs mot takstol och takluftningsprofil. Fullständigt armerad yta. Tips Är takluftning inte önskat, isoleras det helt upp till takets utskjutande del och Sto Fogband och eventuellt Sto Attikaprofil monteras i putsen. WVD 300 WVD Takfot Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

15 Egna Balkentext/banner Anslutning anteckningar mot träfasad Egna Balkentext/banner Anslutning anteckningar mot träfasad Anslutning mot träfasad Horisontellt snitt WVD 66P Säkerställ att Sto Fogband Lento Plus monterats i samband med Sto-InnoDrain fasadskiva. Putsen friskärs mot träfasaden. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Takfot 5

16 Balkentext/banner Fönster och dörrar Putsad översmyg med Sto Smygelement Balkentext/banner Fönster och dörrar Putsad översmyg med Sto Smygelement WVD 40 Montera smygelement ovanför fönster eller öppningar. Använd Sto Smygelement alternativt Sto-InnoDrain isolering som skärs ut med lutning minimum :0. Applicera StoGuard Strip vått i vått med StoGold Coat på ovansidan av smygelementet och vik upp på väggen. Ovansidan och kortsidorna utav smygelementet behandlas med StoGold Coat. Ovandelen av smygelementet monteras efter applicering av StoGuard system. 3a Montering över fönster med bredd < m. Öppen översmyg med underbleck WVD 456 3b Montering över fönster med bredd ->, m. OBS! Vid fönster med bredd >, m får flera bitar av isolering användas som anpassas till rätt lutning. 6 Fönster och dörrar Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

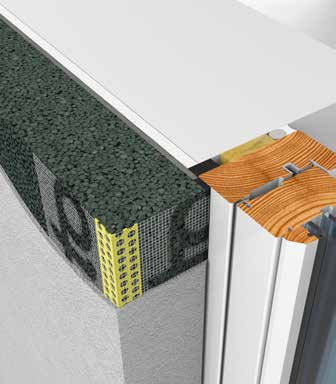

17 Balkentext/banner Egna Fönster anteckningar och dörrar Fönster Balkentext/banner Egna anteckningar och dörrar Anslutning mot fönsterkarm Fönstersmyg horisontalt snitt WVD 40P Anslutning mot fönsterkarm Obs! Om Sto Karmlist Perfekt används (se s.5) behövs inte Sto Fogband. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Fönster och dörrar 7

18 Balkentext/banner Fönster och dörrar Fönster och dörrar Fönsterbleck WVD 500 Information Se StoGuard arbetsanvisning för utformning av underbleck/skvallerbleck. Montera bitar av fogband på underblecket cc 00 mm, detta för att få ett mellanrum mellan fönsterbleck och fästbleck. Montera Fönsterbänksband innan blecket monteras på fönstret. WVD Montera fogband på fönsterblecket och minst 00 mm upp på karmen. 8 Fönster och dörrar Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

19 Balkentext/banner Egna Infästning anteckningar Balkentext/banner Egna Infästning anteckningar Infästning lätt last StoFix Spirale WVD 6P Produkttips StoFix Spirale StoFix Spirale är en spiralplugg med tätningsring. Pluggen är 60 mm lång. Spiralpluggen används till lätta infästningar. Belastning max 5 kg/plugg. Skruvning av StoFix Spirale Vid putsade fasader ska ytputsen och den genomhärdade grundputsen perforeras innan Sto Spiralplugg monteras. Därefter skruvas StoFix Spirale fast med en skruvmejsel eller skruvdragare. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Infästning 9

20 Balkentext/banner Egna Infästning anteckningar Balkentext/banner Egna Infästning anteckningar Infästning lätt last StoFix Rondell WVD 66 Produkttips StoFix Rondell StoFix Rondell är ett 0 mm tjock monteringselement av plast med en diameter på 90 mm. Utdragskraft 5 kg / element Tvärkraft 40 kg / element Fräs ut ett hål med hålfräsen. Applicera StoColl Fix på baksidan av StoFix Rondell. 3 Tryck fast rondellen i isoleringen 4 Säkerställ så rondellen ligger plant med isoleringen. 0 Infästning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

21 Infästning Balkentext/banner Infästning Infästning medeltung last StoFix Zyrillo WVD 9 Produkttips StoFix Zyrillo StoFix Zyrillo är ett 70 mm tjock monteringselement av formgjuten EPS med en diameter på 70 mm. Utdragskraft 60 kg / element Tvärkraft 75 kg / element Fräs ut ett hål med hålfräsen. Applicera StoColl Fix insidan av hålet och på baksidan av StoFix Zyrillo. 3 Tryck fast StoFix Zyrillo i isoleringen. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Infästning

22 Egna Balkentext/banner Infästning anteckningar Balkentext/banner Egna anteckningar Infästning tung last StoFix Quader ND StoFix Quader ND Mini och ND Midi ska putsas in och bör därför planeras på förhand. Produkttips StoFix Quader ND Mini och ND Midi StoFix Quader ND Mini (00 x 00 mm) och ND Midi (00 x 50 mm) är infästningselement tillverkade av formgjuten EPS och har U-värde 0,045 W/mK. Elementet finns i flera tjocklekar och anpassas efter isolertjockleken. Hållfasthetsvärde finns i broschyren StoFix Montageelement Horisontellt snitt WVD 90P Markera på isolerskivan där elementet skall sitta. Skär ut den markerade arean med lämpligt verktyg. Applicera StoColl Fix på insidan av hålet och på baksidan av StoFix Quader. Tryck fast StoFix Quader i isoleringen. 3 När putsen har härdat förborras hål för infästningen. Montera infästningen med lämplig skruv och sörj för ett lågt åtdragningsmoment så att StoFix Quader ND Mini/Midi inte går sönder i skruvgängorna. Tips Montageelementen bör markeras innan putsning. Infästning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

23 Infästning Balkentext/banner Infästning Infästning tung last StoFix Quader HD WVD 70 StoFix Quader HD Maxi ska putsas in och bör därför planeras på förhand. Produkttips StoFix Quader HD Maxi Sto Fix Quader HD Maxi (98 x 98 mm) är ett tryckavlastningselement tillverkad av polyuretan och har U-värde 0,040 W/ mk. Elementet används som tryckavlastning och klarar 500 kg per st. Förutsättningen är att detaljen som skall fästas in får förankring i stommen. Hållfasthetsvärden finns i broschyren StoFix Montageelement Applicera StoColl Fix på baksidan av StoFix Quader HD Maxi. Tryck fast StoFix Quader HD Maxi på underlaget. 3 Montera isolering. 4 Förborra hål för infästning. Montera tryckavlastningsplåt. Fyll skruvhålen med StoSeal F505 innan montage av skruv. Tips Montageelementen bör markeras innan putsning. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Infästning 3

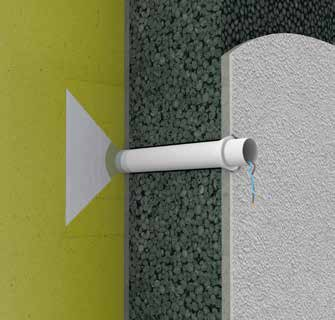

24 Balkentext/banner Egna Tätning anteckningar genomföring Egna Balkentext/banner Blindtext Lukning Infästning anteckningar efter genomföring stilladsankre Installationsrör Ventilationsrör Obs! Anvisningen nedan är endast en principlösning, leverantörens anvisning för friskluftsventilen ska följas. Montera Sto-InnoDrain så att den passar in runt ventilationsröret. Applicera utanpå färdig putsyta StoSeal F505 runt röret samt på området där ventilkåpan kommer ansluta mot putsen. Ytputs och grundputs ska perforeras innan Sto Spiralplugg monteras. Därefter skruvas spiralen fast med skruvdragare. Applicera StoSeal F505 i skruvhuvudets hål. Tryck ventilationsröret/kåpan på plats och skruva fast. Innan grundputs appliceras tätas röret med StoSeal F 505 runtom. Infästning ventil Horisontellt snitt WVD 6P OBS! Röret ska luta neråt. 4 Tätning

25 Armering Balkentext/banner Armering Karmlist Obs! Om Sto Fogband används (se s.7) behövs inte Sto Karmlist Perfekt. Mät ut hur lång listen skall vara och kapa den i rätt mått. Det lättaste sättet att kapa den är med en gerningssax. Listerna giras 45 grader i hörnen. 6 Lägg på grundputs bakom väven på isoleringen. Rengör karmen med rengöringsmedel t e x T-sprit. Det är mycket viktigt att all smuts och fett tas bort, annars fäster inte tejpen. Dra bort skyddstejpen från listen och montera den på fönsterbågen. 7 Spackla in väven i rikligt med grundputs och dra av till en jämn yta. 3 Fyll ut mellanrummet mellan listerna i hörnen med mjukfog. WVD 40 4 Dra bort skyddspappret från listen. 5 Fäst skyddsplasten på listen genom att trycka fast den på den dubbelhäftande tapen. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Armering 5

26 Egna Balkentext/banner Armering anteckningar Egna Balkentext/banner Armering anteckningar Smyg/hörn Kapa och anpassa Sto Vävvinkel efter smygens/hörnets djup och höjd. 5 Om inte väven är obruten runt smygen monteras en extra vävremsa med 00 mm överlapp. Applicera rikligt med grundputs där vinkeln skall sitta. 6 Använd en ytterhörnslev för att få jämna hörn. 3 Sätt vinkeln i grundputsen och jämna ut så det blir en jämn yta. Produkttips Sto Hörnvinkel kombi Användning av Sto Hörnvinklar underlättar och reducerar arbetskostnaden då diagonal och hörnförstärkningen görs i ett moment. 4 Skarva vävvinkeln med 00 mm överlapp på väven. Sto Vävvinkel Till utformning av hörn rekommenderas det att använda hörnvinklar. Sto Vävvinkel är en vinklad vävremsa (vinkel 90 ), förstärkt med en plastlist. Sto Vävvinkel Grov I innerhörn ska armeringen överlappas runt hörnet. Sto Vävvinkel Grov kan också användas. 6 Armering Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

27 Balkentext/banner Armering Balkentext/banner Armering Diagonalarmering Vid fönster, dörrar och andra fasadöppningar samt utstickande partier uppstår spänningar som kan orsaka sprickor. För att förebygga dessa används diagonalarmering. Vid fönster, dörrar och andra fasadöppningar uppstår spänningar som kan orsaka sprickor. För att förebygga dessa används diagonalarmering. Applicera rikligt med grundputs där diagonalen ska sitta. Skär ut bitar från glasfiberväven minst 300 x 50 mm. 3 Placera väven så den sitter ända ut i hörnet. Produkttips Sto Diagonalväv Tillskuren diagonal av glasfiberväv. 4 Spackla in väven i grundputsen så det blir en jämn yta. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Armering 7

28 Balkentext/banner Egna Yttervägg/systemövergång Armering anteckningar Balkentext/banner Egna anteckningar Områden utsatta för mekanisk påverkan Produkttips Sto Pansarväv Sto Pansarväv (förstärkt glasfiberväv) förhöjer tryckhållfastheten kraftigt och ger ett förhöjt skydd mot skador på slagutsatta fasadytor. Det bäddas in i grundputsen under den vanliga glasfiberväven. Förarbete Sto Pansarväv trycks in i ett första lager med grundputs. Vävarna får inte överlappas. Sedan appliceras systemet enligt beskrivning s 4. Sto Pansarväv På slagutsatta delar av fasaden inarbetas ett extra vävskikt med Sto Pansarväv i putsskiktet för förstärkning. 8 Armering Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

29 Balkentext/banner Grundputs Balkentext/banner Grundputs Applicera 8 kg/m² av grundputsen i ett jämnt lager på isoleringen. 5 När väven skarvas ska överlappet vara 00 mm. Vävarna får inte ligga torra ovanpå varandra i överlappet. Den överlappande väven spacklas in i grundputsen. Spackla ut grundputsen med en 0 mm tandspackel för att säkerställa mängden. Tandspackeln vinklas mot underlaget. 6 Efter att ytan är armerad läggs ytterliggare ett lager av grundputs ca 4 kg/m som spacklas ut till jämn yta. Använd så långt verktyg som möjligt för att få en plan yta. Det är viktigt att armeringsväven blir placerad i yttre delen av grundputsskiktet och att den är väl inarbetad och väl täckt av grundputs för att fungera som sprickarmering. 3 Glasfiberväven skärs upp i passande längder och trycks fast i grundputsen. Jämna ut grundputsen så hela väven är inbäddad. 4 Skrapa bort grundputs i skarven så nätet blir synligt. Tips Vävöverlappning Sto Glasfiberväv Vid applicering av väven kan de gula ytterdelarna av Sto Glasfiberväv användas som orientering för de 00 mm vävöverlappning. Info I fuktutsatta områden används speciell grundputs. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Grundputs 9

30 Egna Balkentext/banner Dilatationsfogar Blindtext anteckningar Egna Balkentext/banner Blindtext Dilatationsfogar anteckningar Dilatationsfogprofil WVD 800 Produkttips Sto Fogprofil typ E Dilatationsfogprofil till raka väggytor. Sto Fogprofil typ V till förskjutna väggytor (innerhörn). Fogbredd mellan 5 30 mm. Ifall det finns konstruktionsrelaterade dilatationsfogar, ska dessa utföras även i fasadisoleringssystemet. Grundputs Applicera rikligt med grundputs på fogkanterna och ca 00 mm ut på isoleringen. WVD 805 Montering Tryck in Sto Fogprofil i mellanrummet 3 Överlapp Montera profilerna nerifrån och upp så överlappen mellan profilerna kommer rätt. 30 Dilatationsfogar Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

31 Balkentext/banner Blindtext Dilatationsfogar Balkentext/banner Blindtext Dilatationsfogar 4 Fogbredd Stoppa in en list av t ex EPS i 8 mellanrummet, tjockleken avgör hur brett spåret blir. Spackla in väven i grundputsen. Renskär grundputsen mot listen. Ytputs När primern har torkat påförs ytputsen. 5 Armering. Ytorna armeras enligt kapitel Armering sid 0. 9 Ytputs Renskär ytputsen mot listen. 6 Grundputs 0 Renskär grundputsen mot listen. List Listen dras ut ur dilatationsfogen innan ytputsen torkat. Rester av puts som sticker ut över fogen tas bort. 7 Grundning När grundputs har torkat påförs primer (gäller endast på mineralisk grundputs). Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Dilatationsfogar 3

32 Egna Balkentext/banner Slutbeläggning anteckningar Egna Balkentext/banner Slutbeläggning anteckningar Putsstruktur Dekorativ ytdesign StoDeco Profil Primer Primern kan pigmenteras och den appliceras på härdad, torr grundputs med roller eller pensel. När primern är helt torr, appliceras ytputsen. Applicera ytputsen vått i vått och bearbeta ytan i ett arbetssteg. Ytputs får inte bearbetas vid stark vind eller direkt solljus då det i så fall kan uppstå skarvar, ojämn struktur, hårfina sprickor eller porbildning. Tillskärning av profiler StoDeco Profil kan enkelt skäras till med en såg. Kratsputsstruktur En kratsputs appliceras i den valda kornstorleken och struktureras därefter för hand med lämpligt verktyg (stål-, plasteller träbräda). Klistring Tandspackla klisterbruk StoDeco Coll på vägg och även på baksidan av StoDeco Profil med tandningen 90 o vridet mot väggens mönster. Tryck och vrid fast profilen. Håll fast profilen mekaniskt under torkningen. Överblivet klister slipas bort efter torkningen. Rillerputsstruktur Efter appliceringen kan rillerputsen struktureras för hand på olika sätt (vågrätt, lodrätt och i cirklar) med lämpligt verktyg (plast- eller träbräda). 3 Fogutformning Överflödigt material som tränger ut när man trycker fast profilen, utformas med ett runt fogjärn till ett hålkäl. Så förhindras att vatten kan tränga in bakom profilen. Fogkanter Spåret och fogkanter grundas med StoPrim Micro. Modellputs Finkornig puts appliceras och modelleras med pensel, spatel, fogsked eller svamp. 4 Pluggning Profiler tjockare än 50 mm skall dessutom pluggas, med ett kantavstånd på 0 cm, pluggar per profil. Pluggen skall försänkas 5 mm i profilen. Försänkningen skall spacklas med StoDeco Coll. Infästningspunkter måste planläggas så hållfasthet och täthet säkerställs. Tips Vid kulörer som understiger 0% i ljusreflektionsfaktor i isolerade fasadsystem ska Stolit X-Black alternativt StoColor X-Black användas. Ljusreflektansfaktor är ett mått på hur många procent ljus en yta reflekterar bort (00% = vitt, 0% = svart). Se separat anvisning på www. sto.se under Informationsmaterial/Dokumentation: Putsade fasader med mörka kulörer. 5 Slutbeläggning För att uppnå en sandstensliknande ytstruktur förbehandlas StoDeco Profiler med Sto Primer. Önskas en slät yta, används StoColor Maxicryl spädd med 0% vatten. Som mellanskikt används i båda fallen StoColor Maxicryl (ej utspädd). Som slutbehandling används StoColor Maxicryl (ej utspädd). Totalt 3 behandlingar. 3 Slutbeläggning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

33 Balkentext/banner Slutbeläggning Balkentext/banner Slutbeläggning StoDeco Kvaderelement Alternativa ytbeläggningar av kakel, klinker och natursten Klistring Klisterbruket StoDeco Coll tandspacklas på väggen och på baksidan av Deco Kvaderelement med tänderna vridna 90 o mot väggens mönster. Tryck och vrid fast elementet. Håll fast mekaniskt under torkningen. Pga. infästningen ska denna typ av projekt projekteras separat. Pluggning Vid användning av klinker och natursten ska putssystemet pluggas genom armeringsväven. Efter pluggning påförs ett andra skikt grundputs utanpå hela ytan (inkl pluggarna). Infästningspunkter måste planläggas så att hållfasthet och täthet säkerställs. Montering En klistring på hela ytan uppnås genom att flytta stenen en aning fram och tillbaka. Klisterrester på samlingsfogarna slipas av. Montering En noggrann uppmätning av ytan är förutsättningen för en optimal montering. Till Sto Natursten och dekorationstegel StoBrick används klisterbruk StoColl KM. 3 Slutbeläggning För att uppnå en sandstensliknande 3a struktur förbehandlas StoDeco Profiler med Sto Primer. Önskas en slät yta, används StoColor Maxicryl spädd med 0% vatten. Fogutformning Släta ytor fogas med StoColl FM-S. Som mellanskikt används i båda fallen StoColor Maxicryl (ej utspädd). Som slutbehandling används StoColor Maxicryl (ej utspädd). Totalt 3 behandlingar. Tips Till StoDeco Profil eller StoDeco Kvaderelement rekommenderas att grunda fogkanterna med StoPrim Micro innan slutbeläggning. 3b Grova och porösa ytor fogas med StoColl FM-K. Tips Då slutbeläggningen har en tung egenvikt, ska fasadsystemet pluggas igenom väven. Väven ska då vara Sto Glasfiberväv Grov. Det ska utföras flexibla fogar i invändiga och på utvändiga hörn samt genomgående fogar i max. fältstorlek 6x6 m. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Kakel, sten och klinker måste uppfylla särskilda krav gällande frostbeständighet, vattenupptagning, vikt, porradie etc för användning på StoTherm Vario D. Slutbeläggning 33

34 Balkentext/banner Egna Tätning anteckningar ställningsförankring Balkentext/banner Egna Tätning anteckningar ställningsförankring Produkttips Sto Ställningsankarförslutning Ställningsankaren efterlämnar hål i den isolerade och putsade väggen. För att försluta dessa hål från ställningsankaren används Sto Ställningsankarförslutning av fogband. Använd Sto Ställningsankarförslutning till förslutning av hål efter ställningsankaren. Håldiameter max 0 mm. Sto Ställningsankarförslutning komprimeras genom att rulla den mellan handflatorna. 3 Den komprimerade ställningsankarförslutningen trycks in i förankringshålet. Vid temperatur < 0 0 C så bör förankringspluggen hållas varm, t ex i innerfickan. Expansionen tar annars för lång tid när pluggen är kall. 4 Ytputs påförs utanpå ställningsankarförslutningen. 34 Tätning ställningsförankring Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

35 Balkentext/banner Egna anteckningar Balkentext/banner Egna anteckningar
