1 StoVentec Arbetsanvisning Underkonstruktion av stålprofiler Fasad Ventilerade fasadsystem

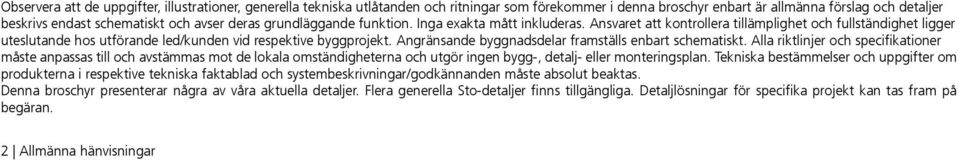

2 Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i denna broschyr enbart är allmänna förslag och detaljer beskrivs endast schematiskt och avser deras grundläggande funktion. Inga exakta mått inkluderas. Ansvaret att kontrollera tillämplighet och fullständighet ligger uteslutande hos utförande led/kunden vid respektive byggprojekt. Angränsande byggnadsdelar framställs enbart schematiskt. Alla riktlinjer och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna och utgör ingen bygg-, detalj- eller monteringsplan. Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Denna broschyr presenterar några av våra aktuella detaljer. Flera generella Sto-detaljer finns tillgängliga. Detaljlösningar för specifika projekt kan tas fram på begäran. 2 Allmänna hänvisningar

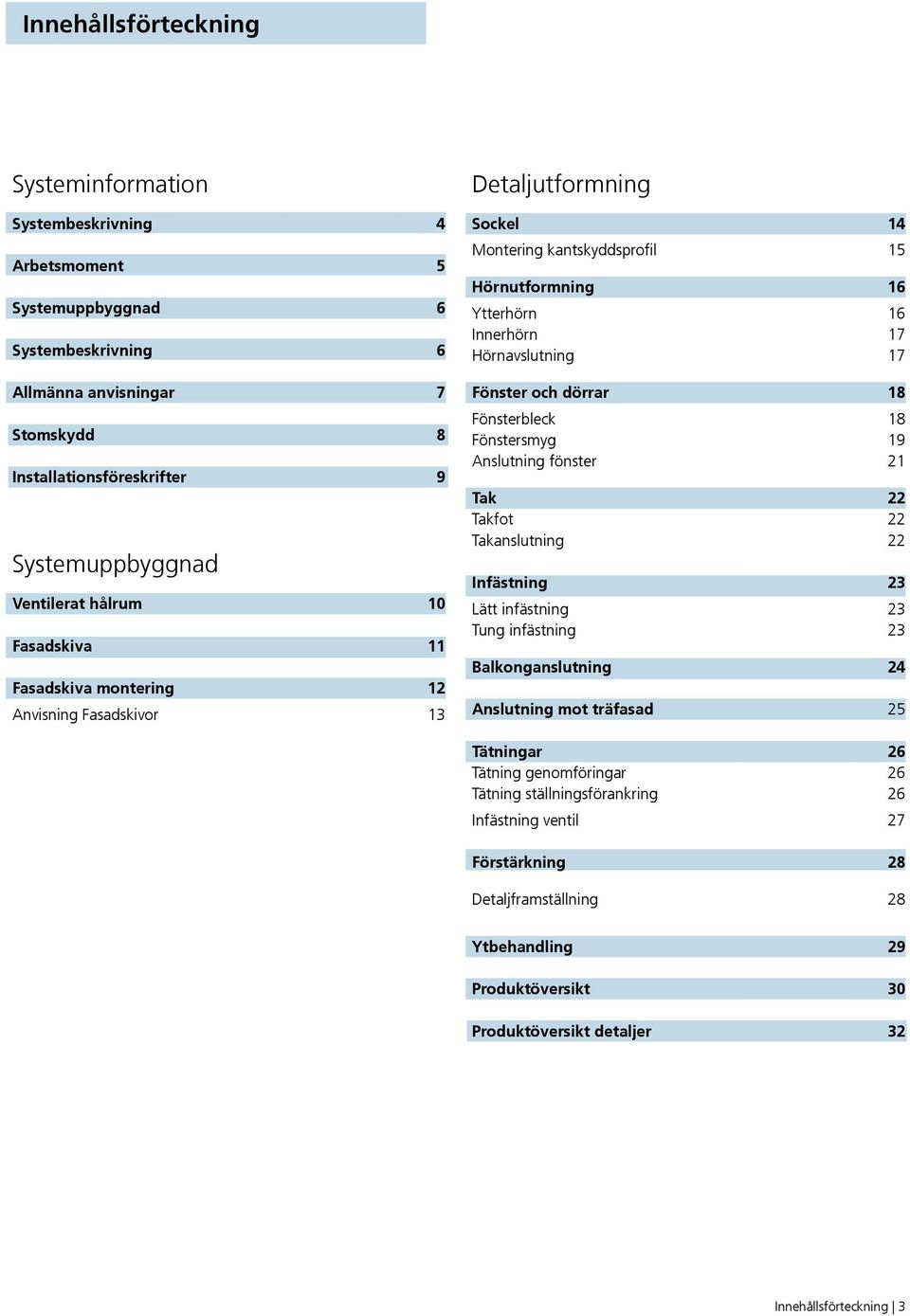

3 Innehållsförteckning Systeminformation Systembeskrivning 4 Arbetsmoment 5 Systemuppbyggnad 6 Systembeskrivning 6 Allmänna anvisningar 7 Stomskydd 8 Installationsföreskrifter 9 Systemuppbyggnad Ventilerat hålrum 10 Fasadskiva 11 Fasadskiva montering 12 Anvisning Fasadskivor 13 Detaljutformning Sockel 14 Montering kantskyddsprofil 15 Hörnutformning 16 Ytterhörn 16 Innerhörn 17 Hörnavslutning 17 Fönster och dörrar 18 Fönsterbleck 18 Fönstersmyg 19 Anslutning fönster 21 Tak 22 Takfot 22 Takanslutning 22 Infästning 23 Lätt infästning 23 Tung infästning 23 Balkonganslutning 24 Anslutning mot träfasad 25 Tätningar 26 Tätning genomföringar 26 Tätning ställningsförankring 26 Infästning ventil 27 Förstärkning 28 Detaljframställning 28 Ytbehandling 29 Produktöversikt 30 Produktöversikt detaljer 32 Innehållsförteckning 3

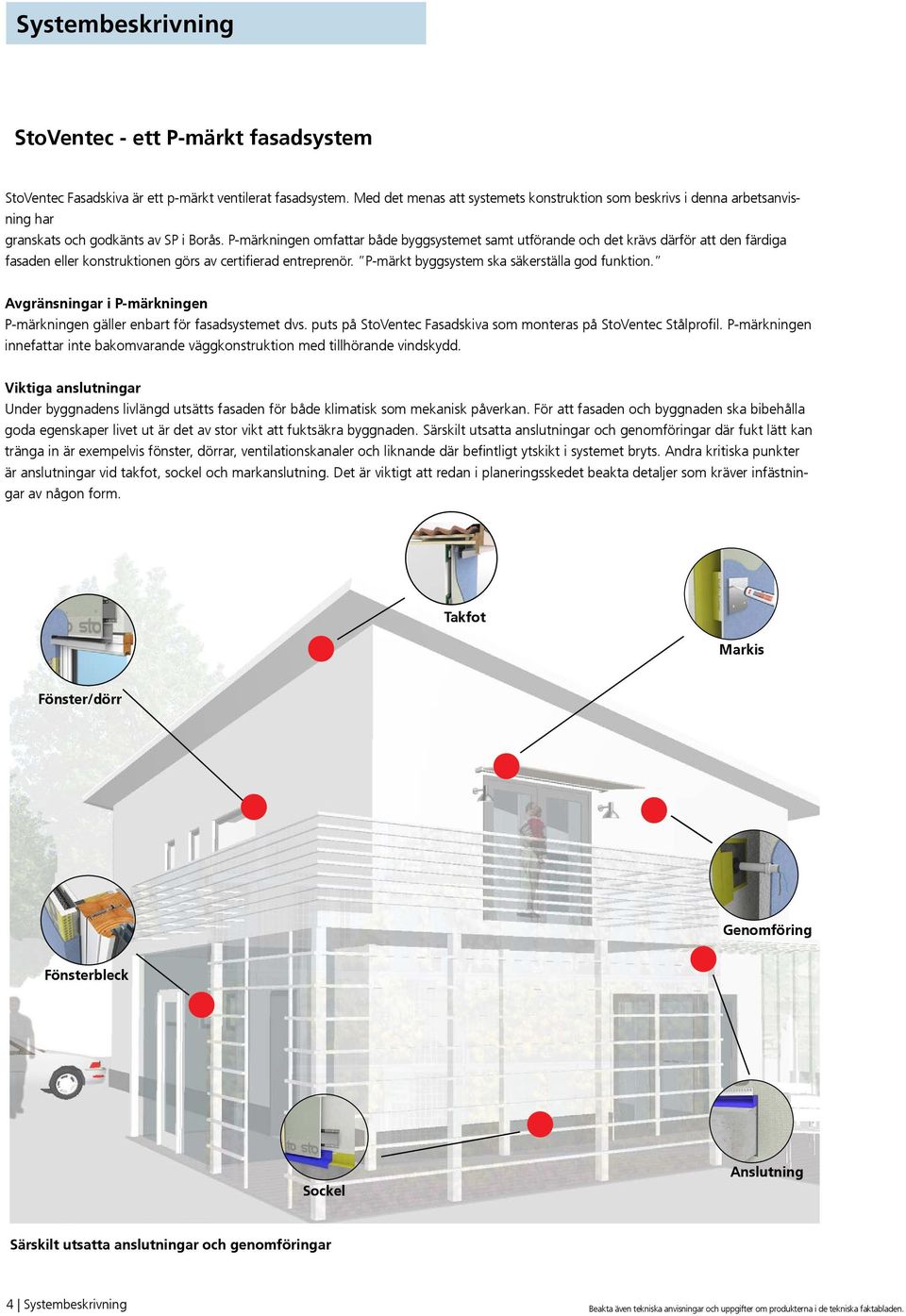

4 Systembeskrivning StoVentec - ett P-märkt fasadsystem StoVentec Fasadskiva är ett p-märkt ventilerat fasadsystem. Med det menas att systemets konstruktion som beskrivs i denna arbetsanvisning har granskats och godkänts av SP i Borås. P-märkningen omfattar både byggsystemet samt utförande och det krävs därför att den färdiga fasaden eller konstruktionen görs av certifierad entreprenör. P-märkt byggsystem ska säkerställa god funktion. Avgränsningar i P-märkningen P-märkningen gäller enbart för fasadsystemet dvs. puts på StoVentec Fasadskiva som monteras på StoVentec Stålprofil. P-märkningen innefattar inte bakomvarande väggkonstruktion med tillhörande vindskydd. Viktiga anslutningar Under byggnadens livlängd utsätts fasaden för både klimatisk som mekanisk påverkan. För att fasaden och byggnaden ska bibehålla goda egenskaper livet ut är det av stor vikt att fuktsäkra byggnaden. Särskilt utsatta anslutningar och genomföringar där fukt lätt kan tränga in är exempelvis fönster, dörrar, ventilationskanaler och liknande där befintligt ytskikt i systemet bryts. Andra kritiska punkter är anslutningar vid takfot, sockel och markanslutning. Det är viktigt att redan i planeringsskedet beakta detaljer som kräver infästningar av någon form. Takfot Markis Fönster/dörr Genomföring Fönsterbleck Sockel Anslutning Särskilt utsatta anslutningar och genomföringar 4 Systembeskrivning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

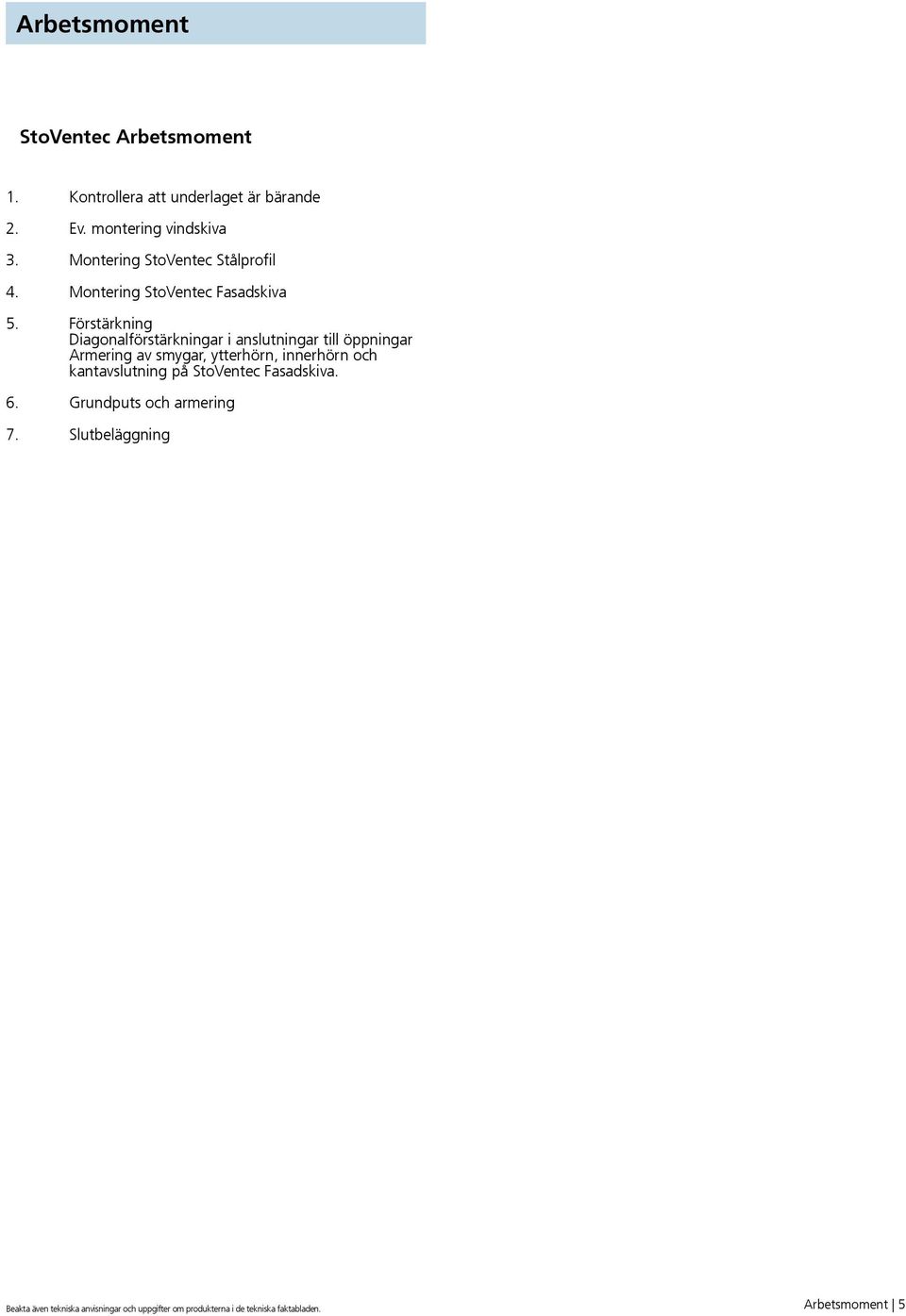

5 Arbetsmoment StoVentec Arbetsmoment 1. Kontrollera att underlaget är bärande 2. Ev. montering vindskiva 3. Montering StoVentec Stålprofil 4. Montering StoVentec Fasadskiva 5. Förstärkning Diagonalförstärkningar i anslutningar till öppningar Armering av smygar, ytterhörn, innerhörn och kantavslutning på StoVentec Fasadskiva. 6. Grundputs och armering 7. Slutbeläggning Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Arbetsmoment 5

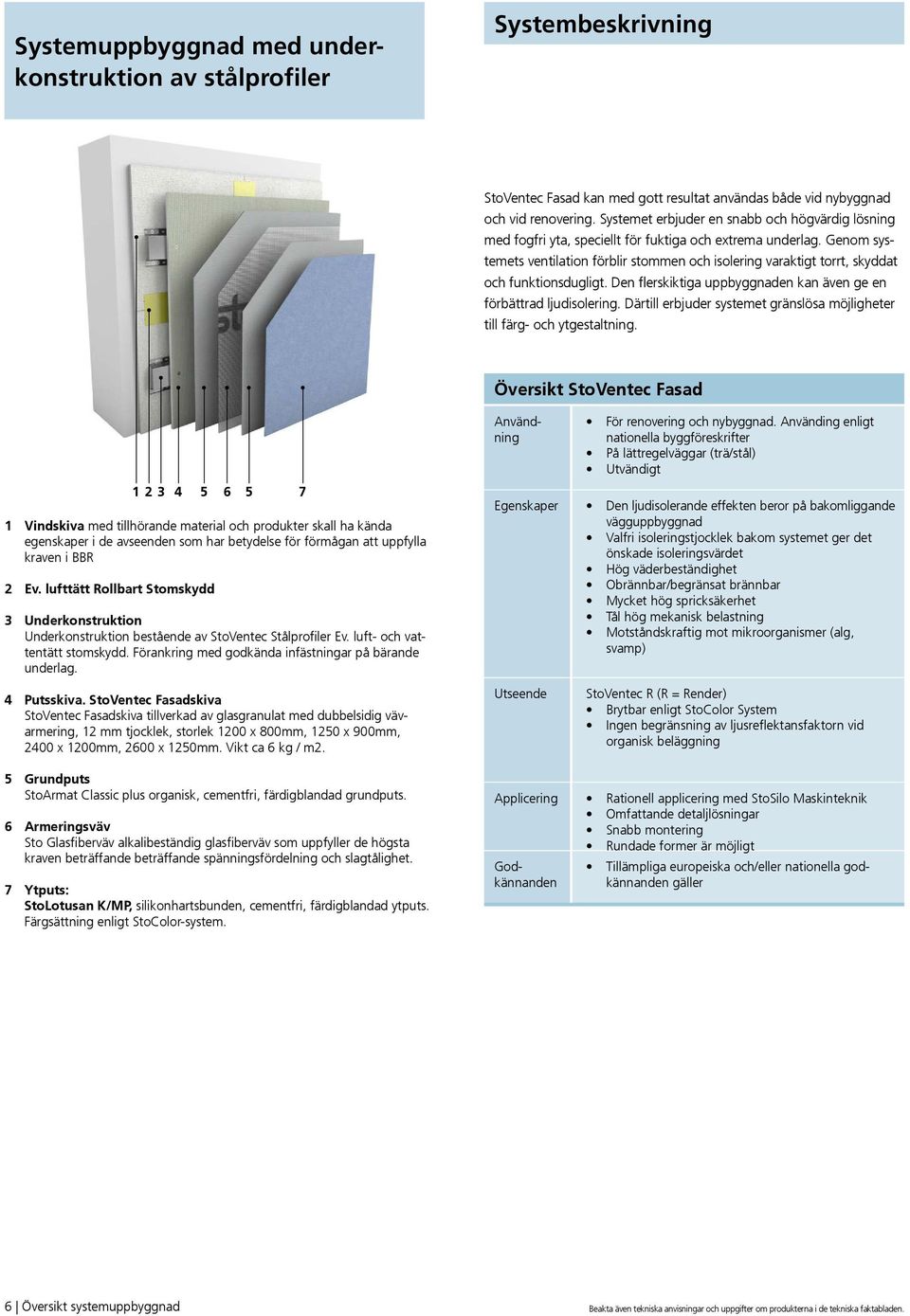

6 Systemuppbyggnad med underkonstruktion av stålprofiler Systembeskrivning StoVentec Fasad kan med gott resultat användas både vid nybyggnad och vid renovering. Systemet erbjuder en snabb och högvärdig lösning med fogfri yta, speciellt för fuktiga och extrema underlag. Genom systemets ventilation förblir stommen och isolering varaktigt torrt, skyddat och funktionsdugligt. Den flerskiktiga uppbyggnaden kan även ge en förbättrad ljudisolering. Därtill erbjuder systemet gränslösa möjligheter till färg- och ytgestaltning. Översikt StoVentec Fasad 1 Vindskiva med tillhörande material och produkter skall ha kända egenskaper i de avseenden som har betydelse för förmågan att uppfylla kraven i BBR 2 Ev. lufttätt Rollbart Stomskydd Underkonstruktion Underkonstruktion bestående av StoVentec Stålprofiler Ev. luft- och vattentätt stomskydd. Förankring med godkända infästningar på bärande underlag. 4 Putsskiva. StoVentec Fasadskiva StoVentec Fasadskiva tillverkad av glasgranulat med dubbelsidig vävarmering, 12 mm tjocklek, storlek 1200 x 800mm, 1250 x 900mm, 2400 x 1200mm, 2600 x 1250mm. Vikt ca 6 kg / m2. 5 Grundputs StoArmat Classic plus organisk, cementfri, färdigblandad grundputs. 6 Armeringsväv Sto Glasfiberväv alkalibeständig glasfiberväv som uppfyller de högsta kraven beträffande beträffande spänningsfördelning och slagtålighet. 7 Ytputs: StoLotusan K/MP, silikonhartsbunden, cementfri, färdigblandad ytputs. Färgsättning enligt StoColor-system. Användning Egenskaper Utseende Applicering Godkännanden För renovering och nybyggnad. Använding enligt nationella byggföreskrifter På lättregelväggar (trä/stål) Utvändigt Den ljudisolerande effekten beror på bakomliggande vägguppbyggnad Valfri isoleringstjocklek bakom systemet ger det önskade isoleringsvärdet Hög väderbeständighet Obrännbar/begränsat brännbar Mycket hög spricksäkerhet Tål hög mekanisk belastning Motståndskraftig mot mikroorganismer (alg, svamp) StoVentec R (R = Render) Brytbar enligt StoColor System Ingen begränsning av ljusreflektansfaktorn vid organisk beläggning Rationell applicering med StoSilo Maskinteknik Omfattande detaljlösningar Snabb montering Rundade former är möjligt Tillämpliga europeiska och/eller nationella godkännanden gäller 6 Översikt systemuppbyggnad Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

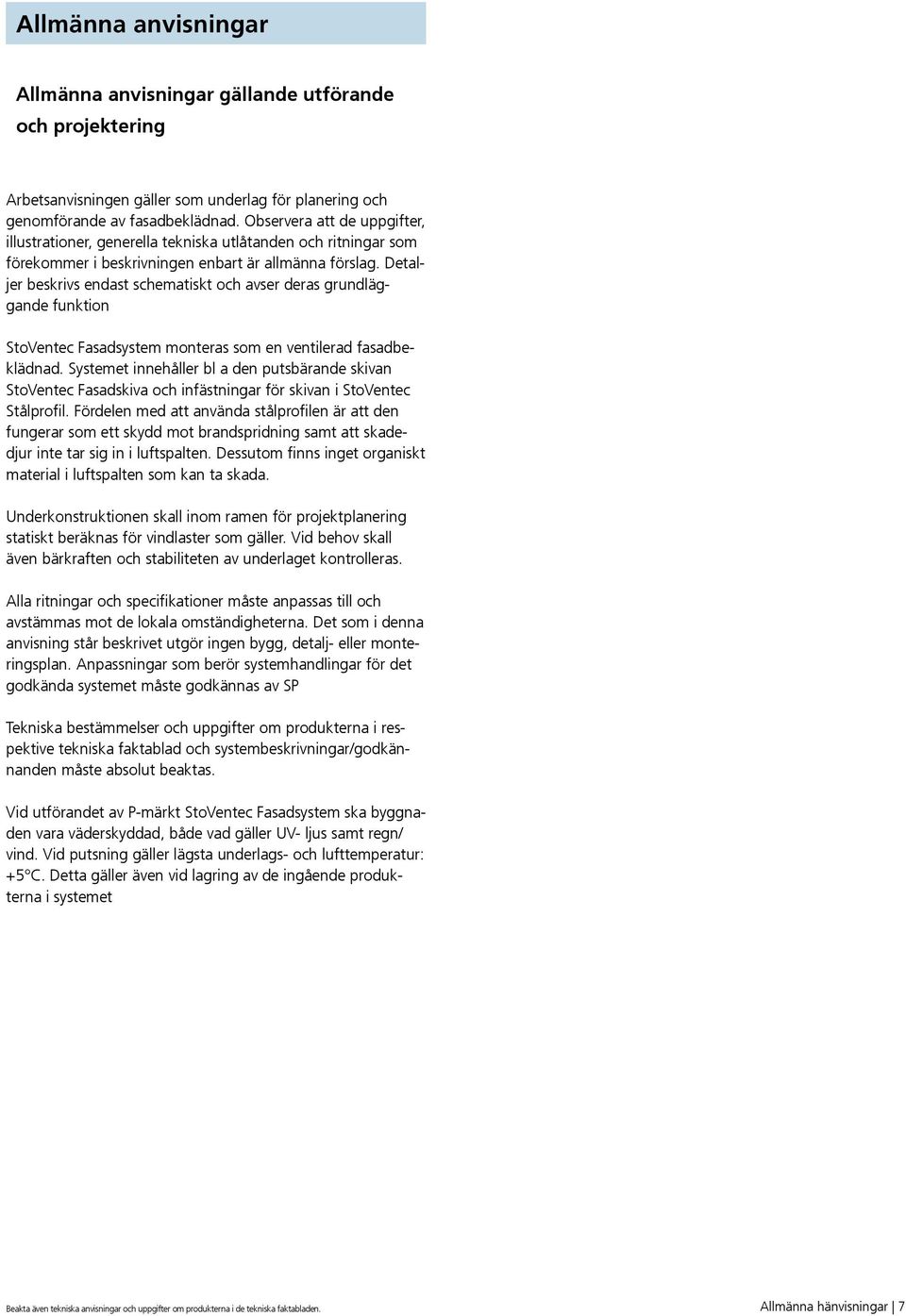

7 Allmänna anvisningar Allmänna anvisningar gällande utförande och projektering Arbetsanvisningen gäller som underlag för planering och genomförande av fasadbeklädnad. Observera att de uppgifter, illustrationer, generella tekniska utlåtanden och ritningar som förekommer i beskrivningen enbart är allmänna förslag. Detaljer beskrivs endast schematiskt och avser deras grundläggande funktion StoVentec Fasadsystem monteras som en ventilerad fasadbeklädnad. Systemet innehåller bl a den putsbärande skivan StoVentec Fasadskiva och infästningar för skivan i StoVentec Stålprofil. Fördelen med att använda stålprofilen är att den fungerar som ett skydd mot brandspridning samt att skadedjur inte tar sig in i luftspalten. Dessutom finns inget organiskt material i luftspalten som kan ta skada. Underkonstruktionen skall inom ramen för projektplanering statiskt beräknas för vindlaster som gäller. Vid behov skall även bärkraften och stabiliteten av underlaget kontrolleras. Alla ritningar och specifikationer måste anpassas till och avstämmas mot de lokala omständigheterna. Det som i denna anvisning står beskrivet utgör ingen bygg, detalj- eller monteringsplan. Anpassningar som berör systemhandlingar för det godkända systemet måste godkännas av SP Tekniska bestämmelser och uppgifter om produkterna i respektive tekniska faktablad och systembeskrivningar/godkännanden måste absolut beaktas. Vid utförandet av P-märkt StoVentec Fasadsystem ska byggnaden vara väderskyddad, både vad gäller UV- ljus samt regn/ vind. Vid putsning gäller lägsta underlags- och lufttemperatur: +5 C. Detta gäller även vid lagring av de ingående produkterna i systemet Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Allmänna hänvisningar 7

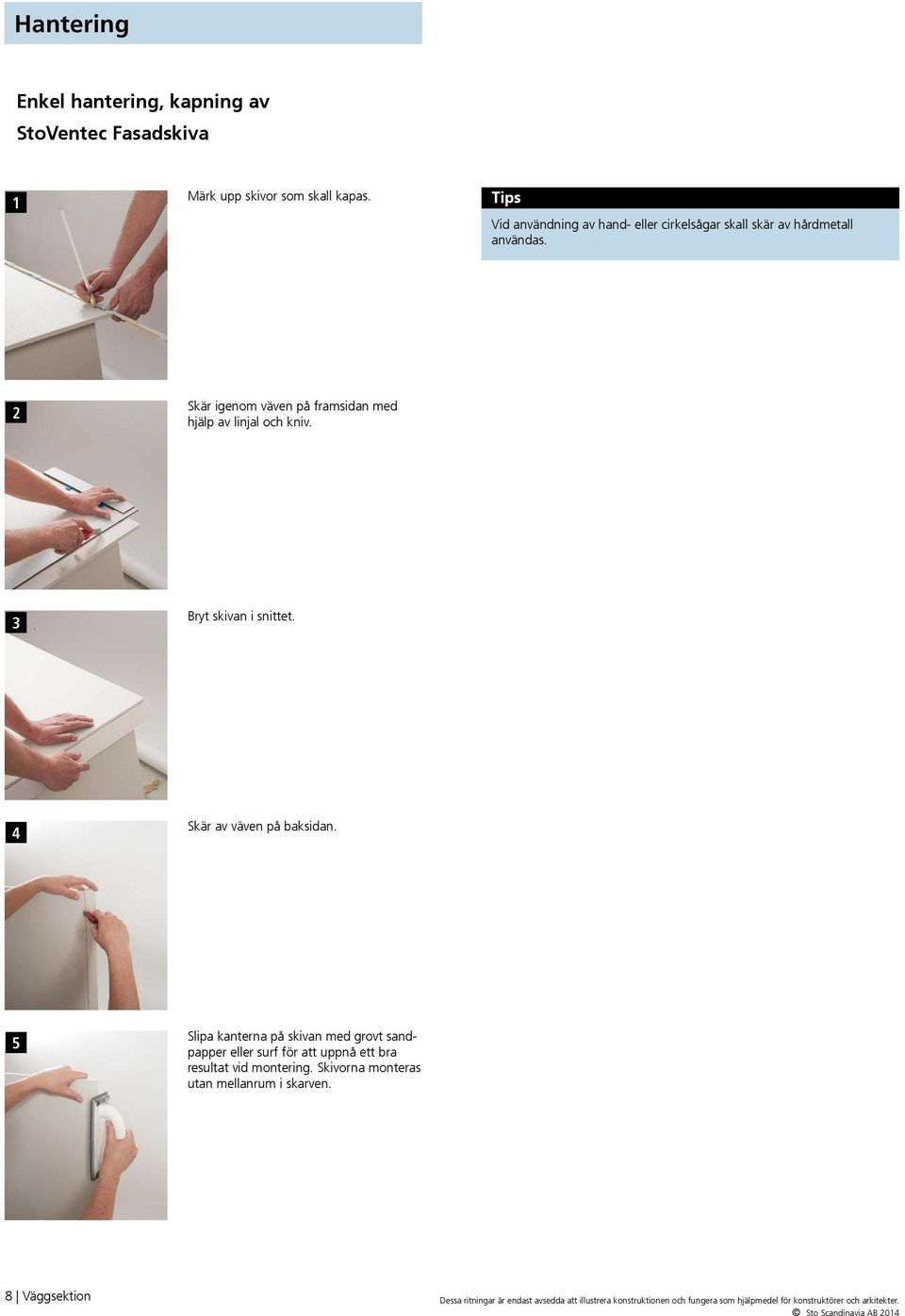

8 Hantering Enkel hantering, kapning av StoVentec Fasadskiva 1 Märk upp skivor som skall kapas. Tips Vid användning av hand- eller cirkelsågar skall skär av hårdmetall användas. 2 Skär igenom väven på framsidan med hjälp av linjal och kniv. 3 Bryt skivan i snittet. 4 Skär av väven på baksidan. 5 Slipa kanterna på skivan med grovt sandpapper eller surf för att uppnå ett bra resultat vid montering. Skivorna monteras utan mellanrum i skarven. 8 Väggsektion Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

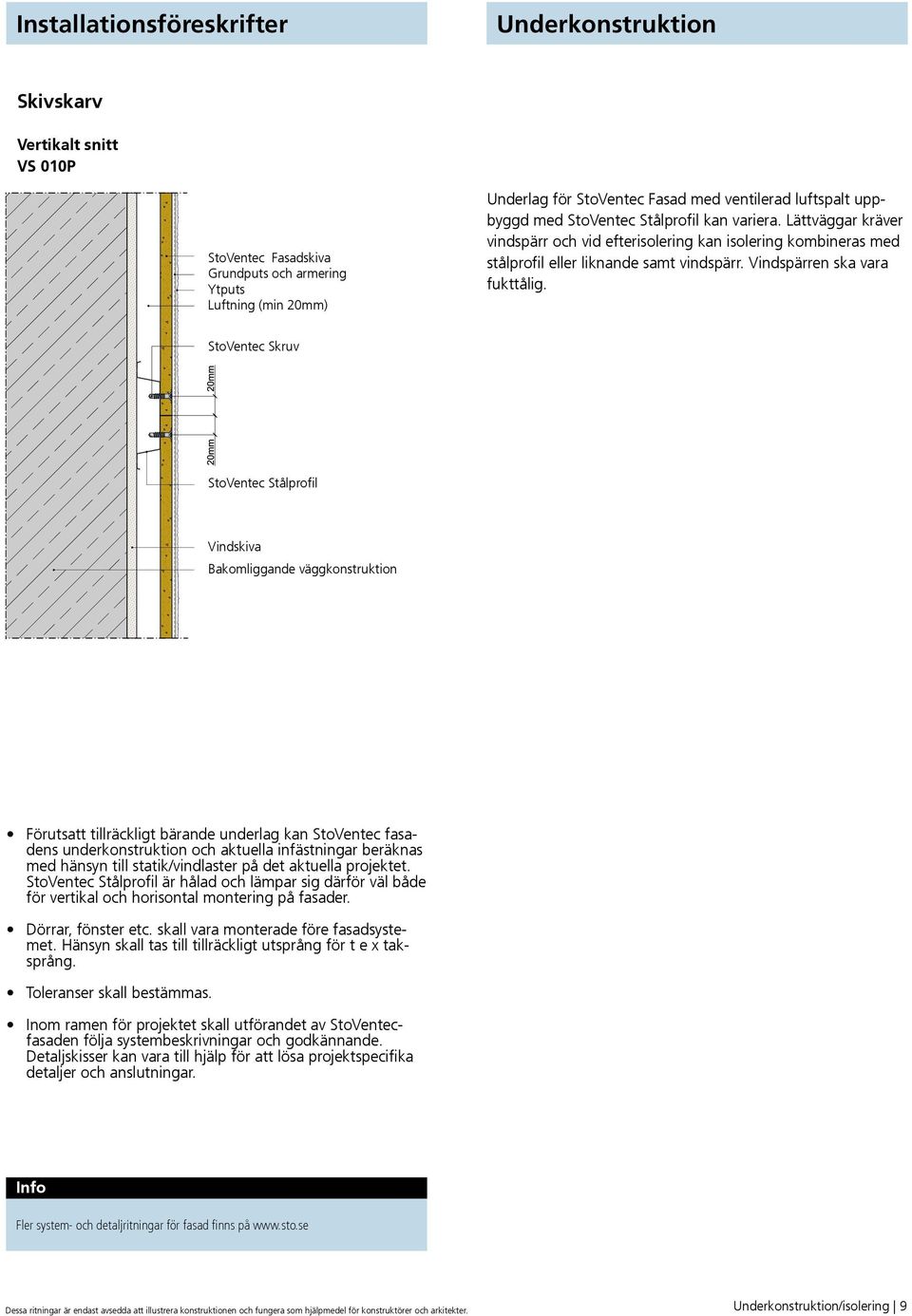

9 Installationsföreskrifter Underkonstruktion Skivskarv Vertikalt snitt VS 010P StoVentec Fasadskiva Grundputs och armering Ytputs Luftning (min 20mm) Underlag för StoVentec Fasad med ventilerad luftspalt uppbyggd med StoVentec Stålprofil kan variera. Lättväggar kräver vindspärr och vid efterisolering kan isolering kombineras med stålprofil eller liknande samt vindspärr. Vindspärren ska vara fukttålig. StoVentec Skruv StoVentec Stålprofil Vindskiva Bakomliggande väggkonstruktion Förutsatt tillräckligt bärande underlag kan StoVentec fasadens underkonstruktion och aktuella infästningar beräknas med hänsyn till statik/vindlaster på det aktuella projektet. StoVentec Stålprofil är hålad och lämpar sig därför väl både för vertikal och horisontal montering på fasader. Dörrar, fönster etc. skall vara monterade före fasadsystemet. Hänsyn skall tas till tillräckligt utsprång för t e x taksprång. Toleranser skall bestämmas. Inom ramen för projektet skall utförandet av StoVentecfasaden följa systembeskrivningar och godkännande. Detaljskisser kan vara till hjälp för att lösa projektspecifika detaljer och anslutningar. Info Fler system- och detaljritningar för fasad finns på Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Underkonstruktion/isolering 9

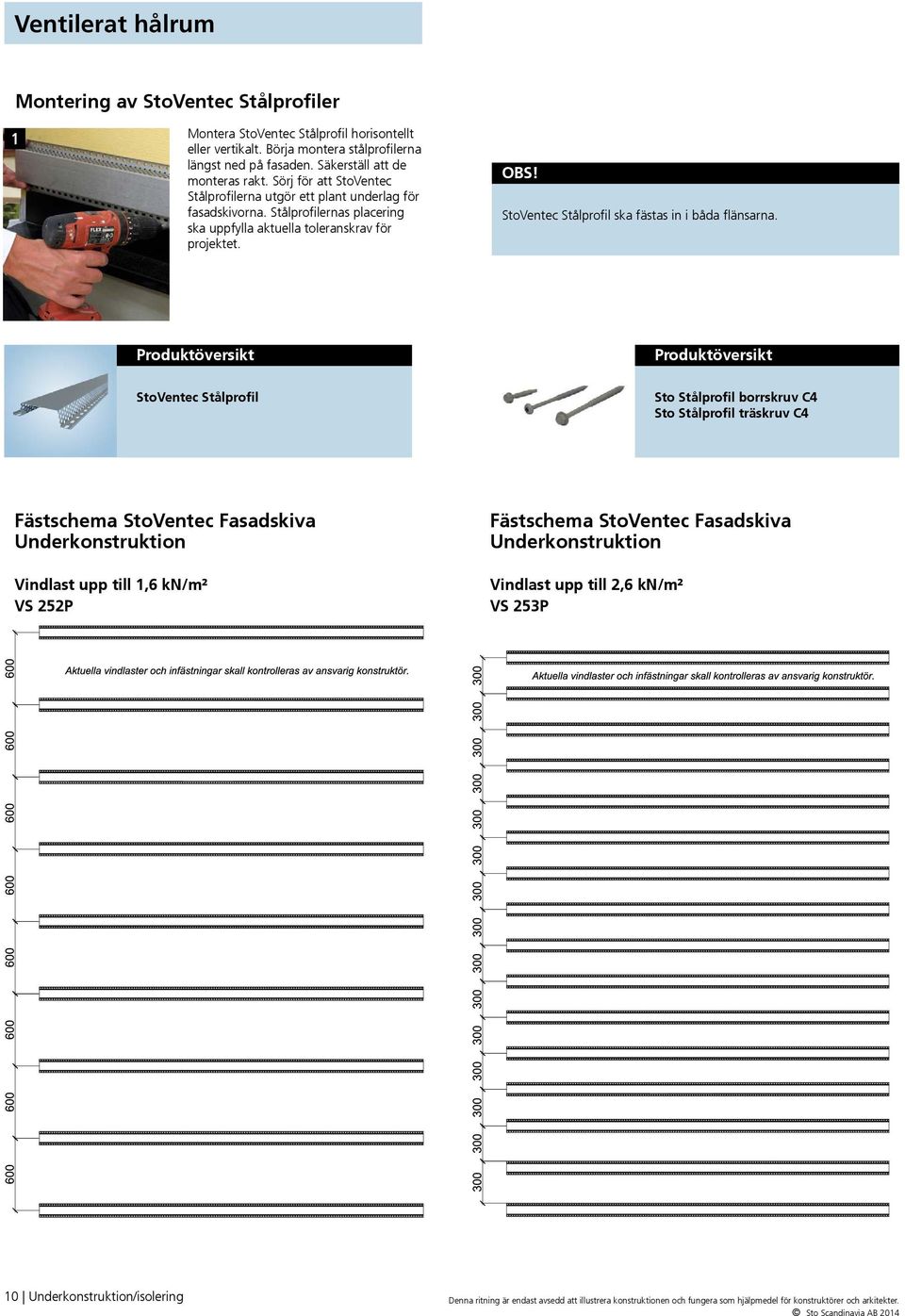

10 Ventilerat hålrum Montering av StoVentec Stålprofiler 1 Montera StoVentec Stålprofil horisontellt eller vertikalt. Börja montera stålprofilerna längst ned på fasaden. Säkerställ att de monteras rakt. Sörj för att StoVentec Stålprofilerna utgör ett plant underlag för fasadskivorna. Stålprofilernas placering ska uppfylla aktuella toleranskrav för projektet. OBS! StoVentec Stålprofil ska fästas in i båda flänsarna. Produktöversikt Produktöversikt StoVentec Stålprofil Sto Stålprofil borrskruv C4 Sto Stålprofil träskruv C4 Fästschema StoVentec Fasadskiva Underkonstruktion Vindlast upp till 1,6 kn/m² VS 252P Fästschema StoVentec Fasadskiva Underkonstruktion Vindlast upp till 2,6 kn/m² VS 253P 10 Underkonstruktion/isolering Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

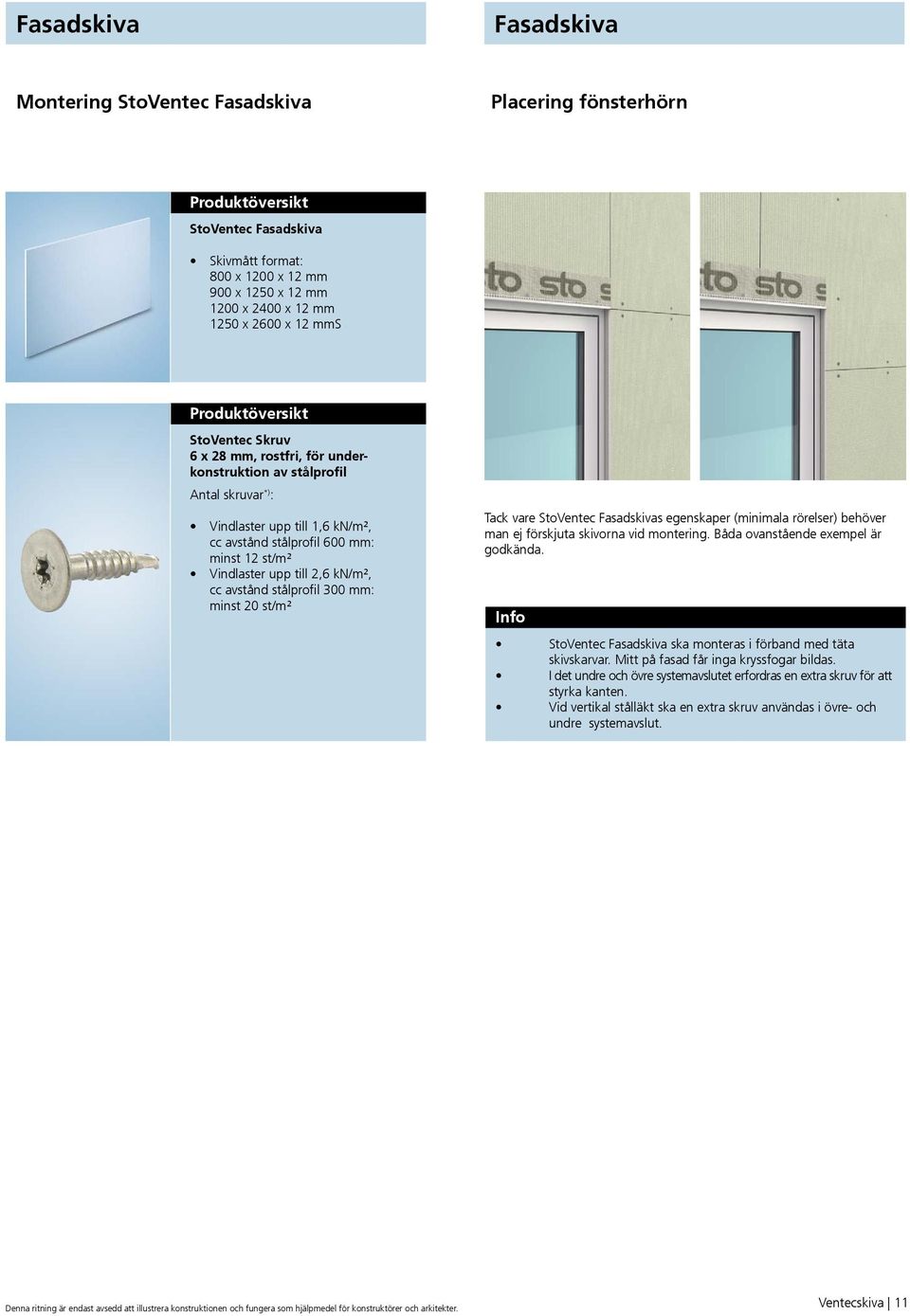

11 Fasadskiva Fasadskiva Montering StoVentec Fasadskiva Placering fönsterhörn Produktöversikt StoVentec Fasadskiva Skivmått format: 800 x 1200 x 12 mm 900 x 1250 x 12 mm 1200 x 2400 x 12 mm 1250 x 2600 x 12 mms Produktöversikt StoVentec Skruv 6 x 28 mm, rostfri, för underkonstruktion av stålprofil Antal skruvar *) : Vindlaster upp till 1,6 kn/m², cc avstånd stålprofil 600 mm: minst 12 st/m² Vindlaster upp till 2,6 kn/m², cc avstånd stålprofil 300 mm: minst 20 st/m² Tack vare StoVentec Fasadskivas egenskaper (minimala rörelser) behöver man ej förskjuta skivorna vid montering. Båda ovanstående exempel är godkända. Info StoVentec Fasadskiva ska monteras i förband med täta skivskarvar. Mitt på fasad får inga kryssfogar bildas. I det undre och övre systemavslutet erfordras en extra skruv för att styrka kanten. Vid vertikal stålläkt ska en extra skruv användas i övre- och undre systemavslut. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Ventecskiva 11

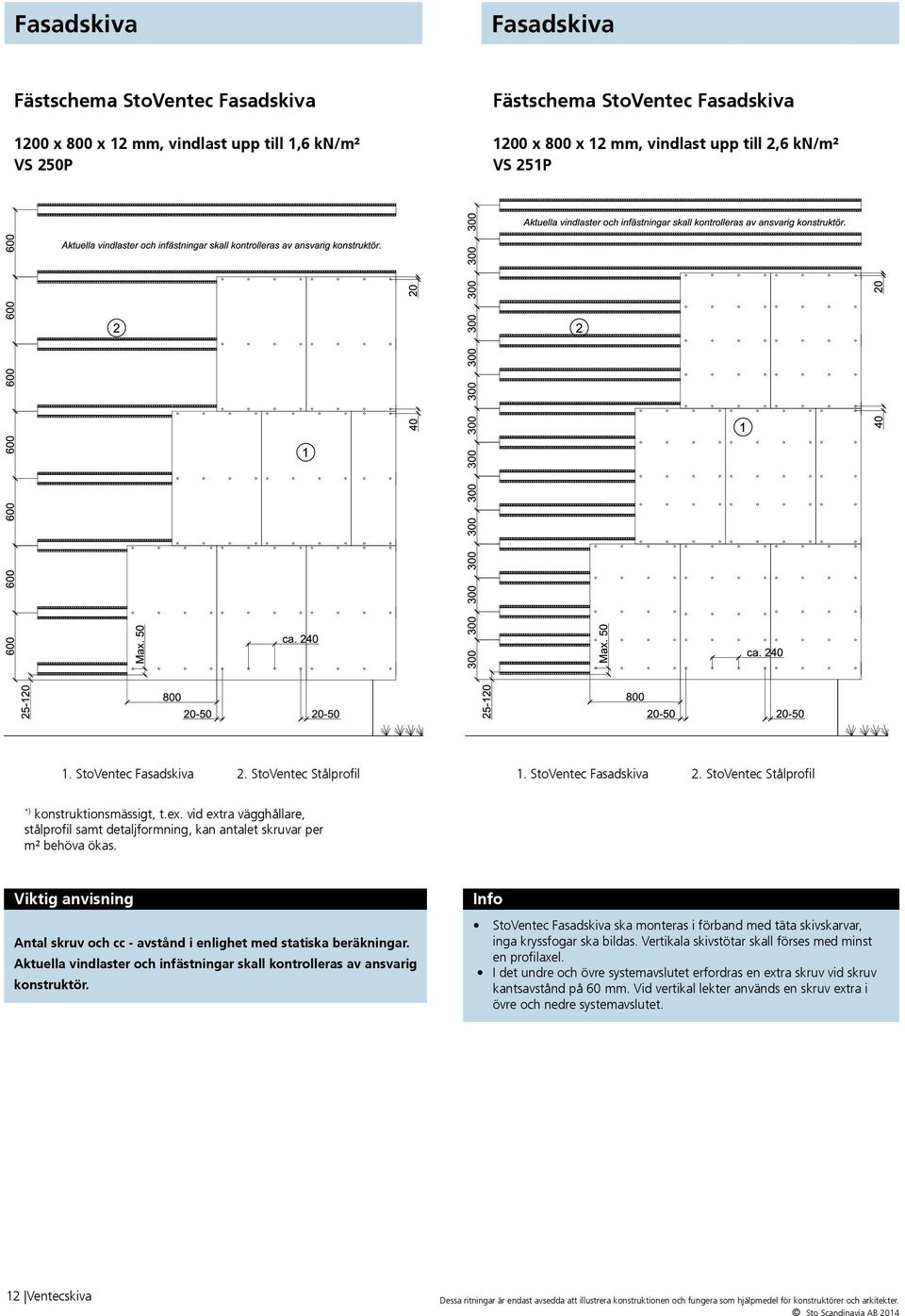

12 Fasadskiva Fasadskiva Fästschema StoVentec Fasadskiva 1200 x 800 x 12 mm, vindlast upp till 1,6 kn/m² VS 250P Fästschema StoVentec Fasadskiva 1200 x 800 x 12 mm, vindlast upp till 2,6 kn/m² VS 251P 1. StoVentec Fasadskiva 2. StoVentec Stålprofil 1. StoVentec Fasadskiva 2. StoVentec Stålprofil *) konstruktionsmässigt, t.ex. vid extra vägghållare, stålprofil samt detaljformning, kan antalet skruvar per m² behöva ökas. Viktig anvisning Antal skruv och cc - avstånd i enlighet med statiska beräkningar. Aktuella vindlaster och infästningar skall kontrolleras av ansvarig konstruktör. Info StoVentec Fasadskiva ska monteras i förband med täta skivskarvar, inga kryssfogar ska bildas. Vertikala skivstötar skall förses med minst en profilaxel. I det undre och övre systemavslutet erfordras en extra skruv vid skruv kantsavstånd på 60 mm. Vid vertikal lekter används en skruv extra i övre och nedre systemavslutet. 12 Ventecskiva Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

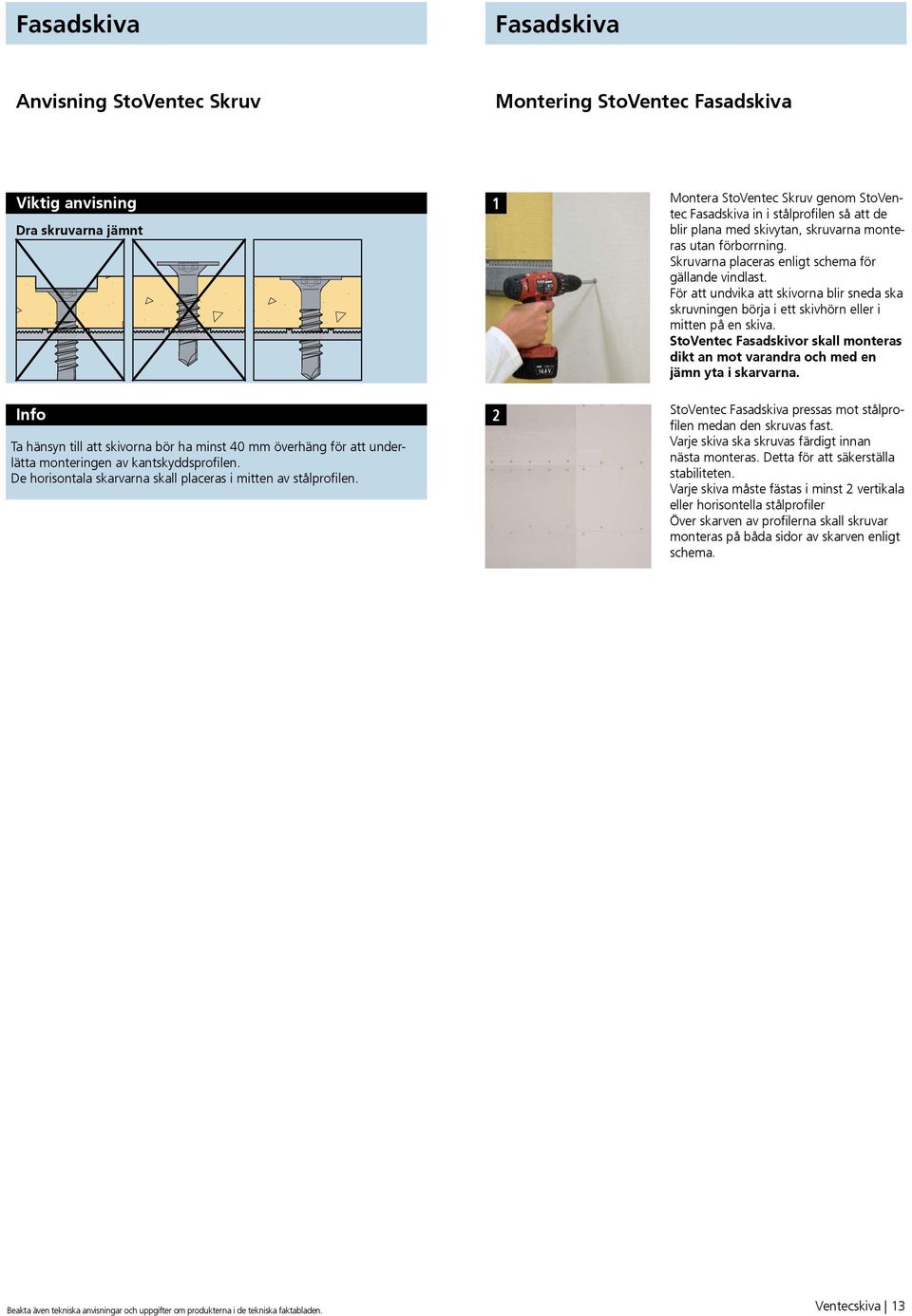

13 Fasadskiva Fasadskiva Anvisning StoVentec Skruv Montering StoVentec Fasadskiva Viktig anvisning Dra skruvarna jämnt Info Ta hänsyn till att skivorna bör ha minst 40 mm överhäng för att underlätta monteringen av kantskyddsprofilen. De horisontala skarvarna skall placeras i mit ten av stålprofilen. 1 2 Montera StoVentec Skruv genom StoVentec Fasadskiva in i stålprofilen så att de blir plana med skivytan, skruvarna monteras utan förborrning. Skruvarna placeras enligt schema för gällande vindlast. För att undvika att skivorna blir sneda ska skruvningen börja i ett skivhörn eller i mitten på en skiva. StoVentec Fasadskivor skall monteras dikt an mot varandra och med en jämn yta i skarvarna. StoVentec Fasadskiva pressas mot stålprofilen medan den skruvas fast. Varje skiva ska skruvas färdigt innan nästa monteras. Detta för att säkerställa stabiliteten. Varje skiva måste fästas i minst 2 vertikala eller horisontella stålprofiler Över skarven av profilerna skall skruvar monteras på båda sidor av skarven enligt schema. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Ventecskiva 13

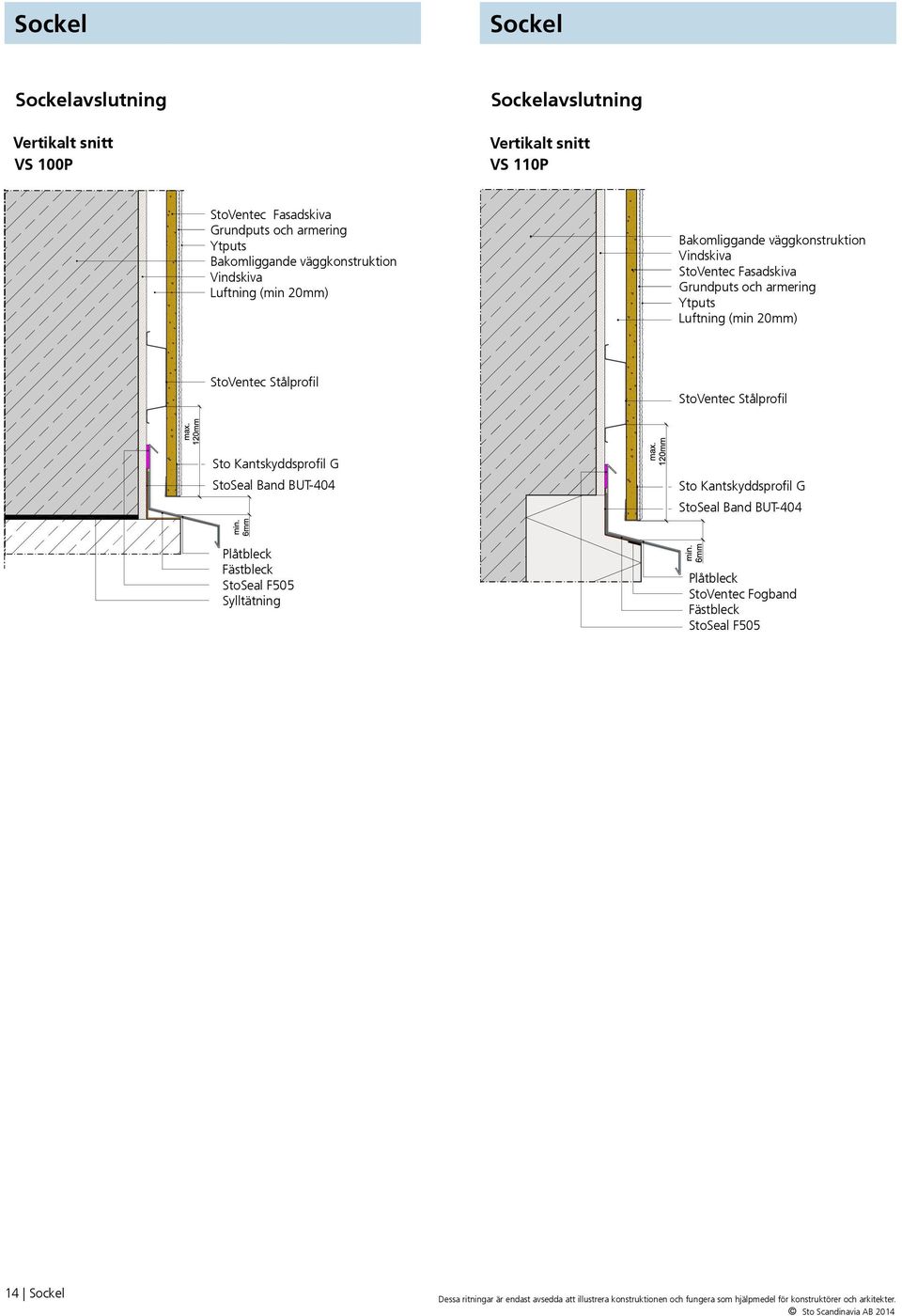

14 Sockel Sockel Sockelavslutning Vertikalt snitt VS 100P Sockelavslutning Vertikalt snitt VS 110P StoVentec Fasadskiva Grundputs och armering Ytputs Bakomliggande väggkonstruktion Vindskiva Luftning (min 20mm) Bakomliggande väggkonstruktion Vindskiva StoVentec Fasadskiva Grundputs och armering Ytputs Luftning (min 20mm) StoVentec Stålprofil StoVentec Stålprofil Sto Kantskyddsprofil G StoSeal Band BUT-404 Sto Kantskyddsprofil G StoSeal Band BUT-404 Plåtbleck Fästbleck StoSeal F505 Sylltätning Plåtbleck StoVentec Fogband Fästbleck StoSeal F Sockel Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

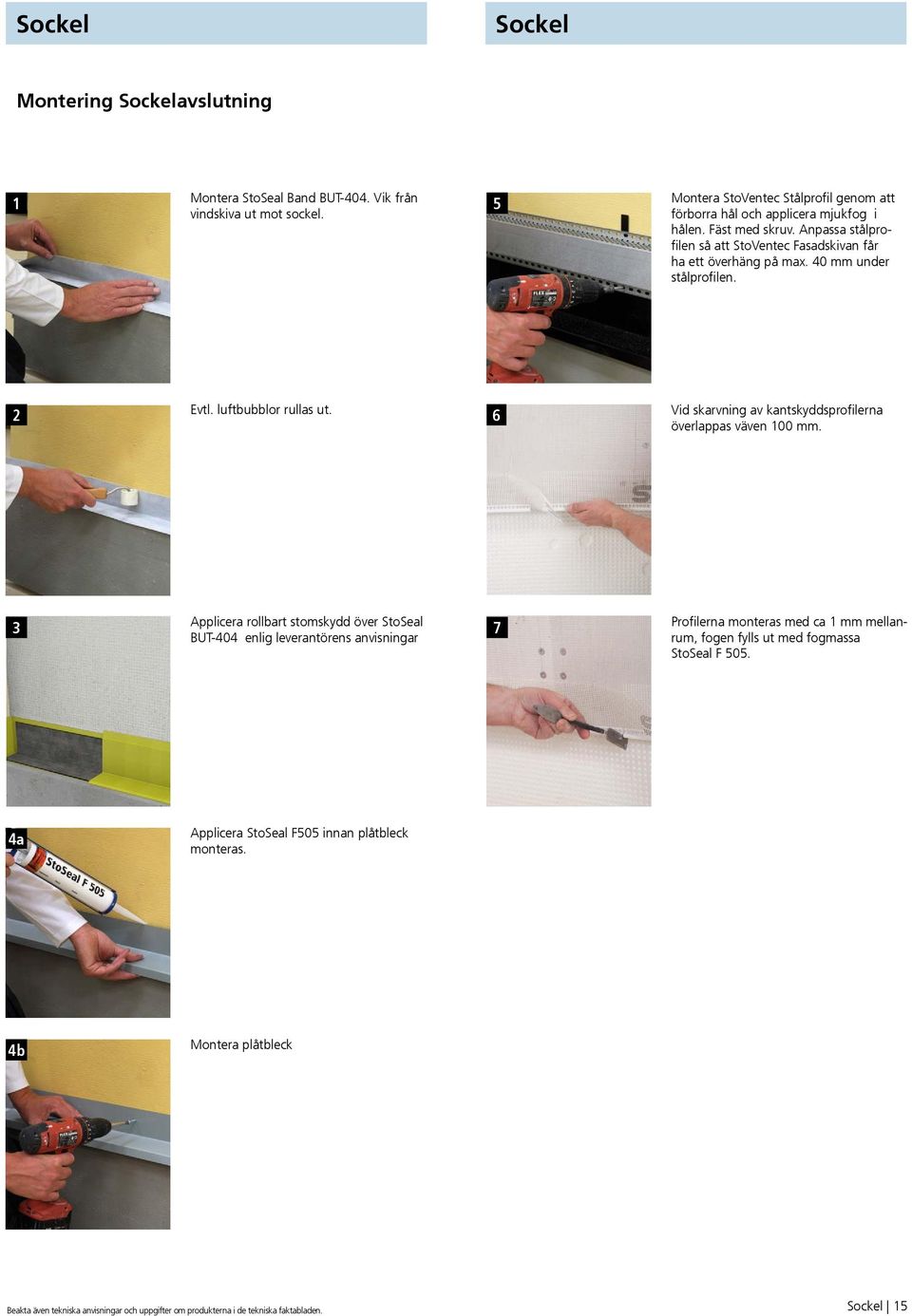

15 Sockel Sockel Montering Sockelavslutning Montera StoSeal Band BUT-404. Vik från 1 5 vindskiva ut mot sockel. Montera StoVentec Stålprofil genom att förborra hål och applicera mjukfog i hålen. Fäst med skruv. Anpassa stålprofilen så att StoVentec Fasadskivan får ha ett överhäng på max. 40 mm under stålprofilen. 2 Evtl. luftbubblor rullas ut. 6 Vid skarvning av kantskyddsprofilerna överlappas väven 100 mm. 3 Applicera rollbart stomskydd över StoSeal BUT-404 enlig leverantörens anvisningar 7 Profilerna monteras med ca 1 mm mellanrum, fogen fylls ut med fogmassa StoSeal F a Applicera StoSeal F505 innan plåtbleck monteras. 4b Montera plåtbleck Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Sockel 15

16 Hörnutformning Hörnutformning Ytterhörn Ytterhörn Horisontellt snitt VS 200P Bakomliggande väggkonstruktion StoVentec Fasadskiva Grundputs och armering Ytputs Vindskiva StoVentec Stålprofil 1 Montera StoVentec Stålprofil utmed hörn. Stålprofilen får max "släppas ut" 40 mm. Sto Vävvinkel standard 2a Montera StoVentec Fasadskiva. Säkerställ att skivorna kommer dikt an mot varandra, har raka kanter samt en jämn yta i skarvarna. 2b 3 Slipa StoVentec Fasadskivans kanter vid behov. 16 Hörnutformning Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

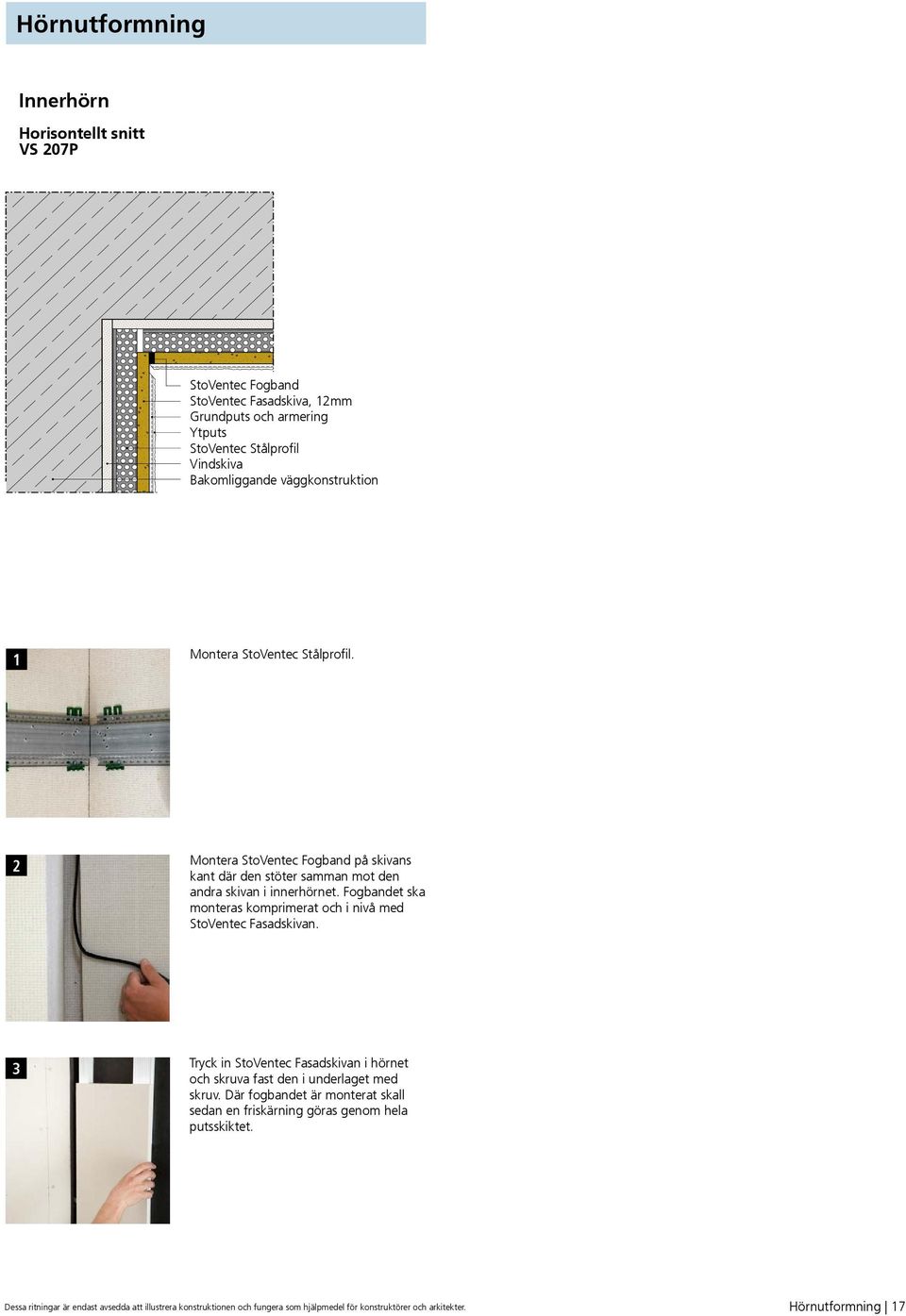

17 Hörnutformning Innerhörn Horisontellt snitt VS 207P StoVentec Fogband StoVentec Fasadskiva, 12mm Grundputs och armering Ytputs StoVentec Stålprofil Vindskiva Bakomliggande väggkonstruktion 1 Montera StoVentec Stålprofil. 2 Montera StoVentec Fogband på skivans kant där den stöter samman mot den andra skivan i innerhörnet. Fogbandet ska monteras komprimerat och i nivå med StoVentec Fasadskivan. 3 Tryck in StoVentec Fasadskivan i hörnet och skruva fast den i underlaget med skruv. Där fogbandet är monterat skall sedan en friskärning göras genom hela putsskiktet. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Hörnutformning 17

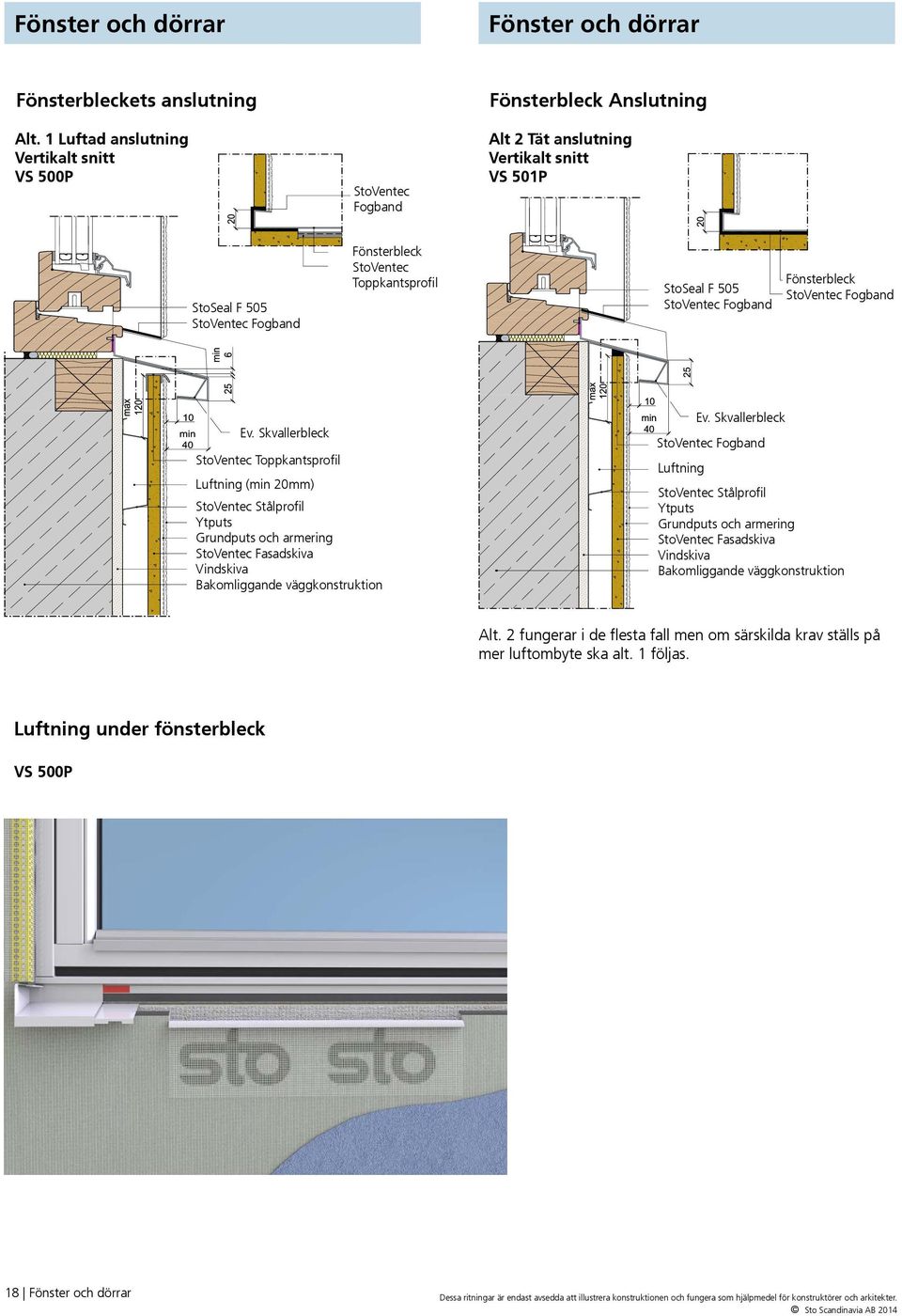

18 Fönster och dörrar Fönster och dörrar Fönsterbleckets anslutning Fönsterbleck Anslutning Alt. 1 Luftad anslutning Vertikalt snitt VS 500P StoVentec Fogband Alt 2 Tät anslutning Vertikalt snitt VS 501P StoSeal F 505 StoVentec Fogband Fönsterbleck StoVentec Toppkantsprofil StoSeal F 505 StoVentec Fogband Fönsterbleck StoVentec Fogband Ev. Skvallerbleck StoVentec Toppkantsprofil Luftning (min 20mm) StoVentec Stålprofil Ytputs Grundputs och armering StoVentec Fasadskiva Vindskiva Bakomliggande väggkonstruktion Ev. Skvallerbleck StoVentec Fogband Luftning StoVentec Stålprofil Ytputs Grundputs och armering StoVentec Fasadskiva Vindskiva Bakomliggande väggkonstruktion Alt. 2 fungerar i de flesta fall men om särskilda krav ställs på mer luftombyte ska alt. 1 följas. Luftning under fönsterbleck VS 500P 18 Fönster och dörrar Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

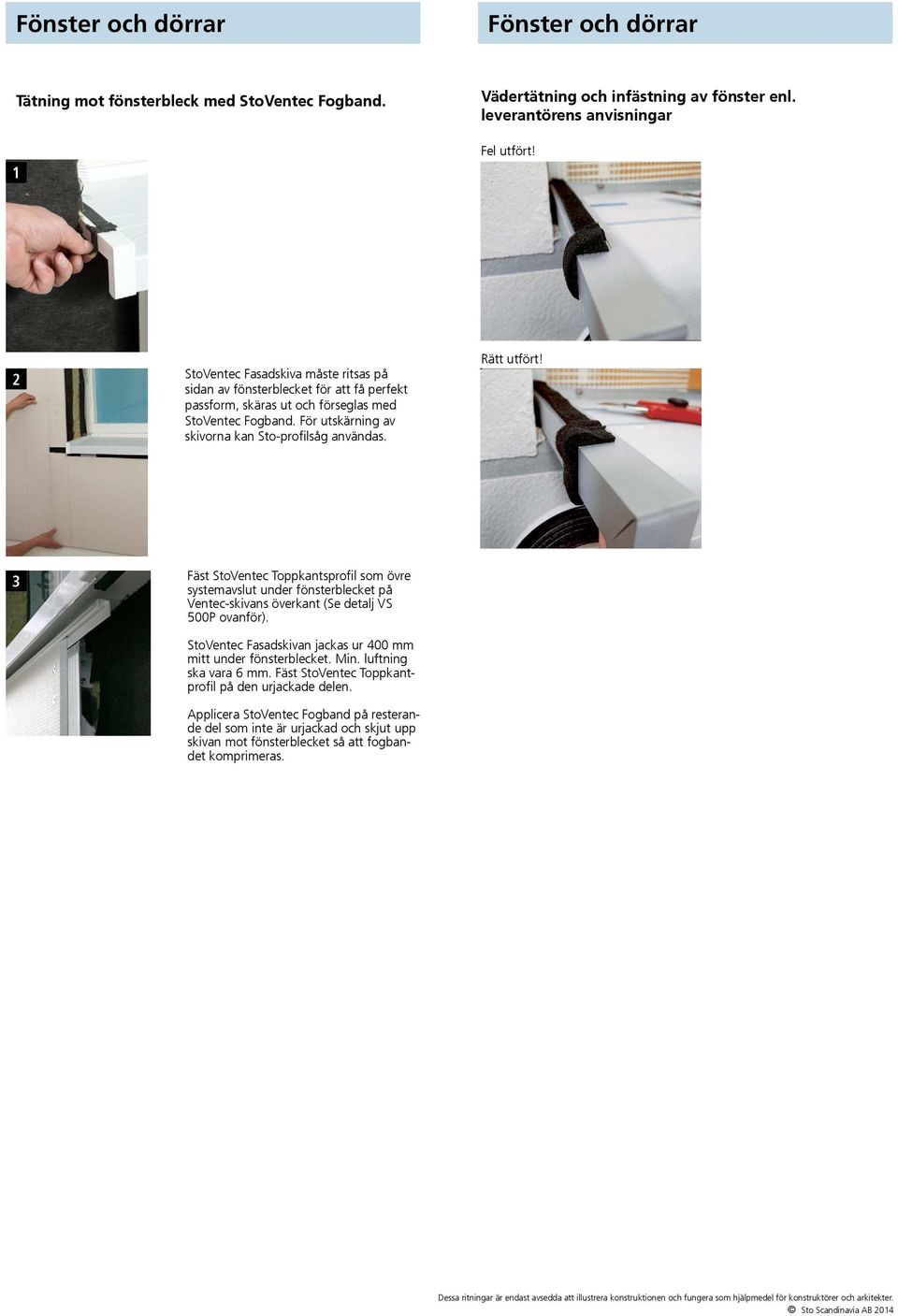

19 Fönster och dörrar Fönster och dörrar Tätning mot fönsterbleck med StoVentec Fogband. 1 Vädertätning och infästning av fönster enl. leverantörens anvisningar Fel utfört! 2 StoVentec Fasadskiva måste ritsas på sidan av fönsterblecket för att få perfekt passform, skäras ut och förseglas med StoVentec Fogband. För utskärning av skivorna kan Sto-profilsåg användas. Rätt utfört! 3 Fäst StoVentec Toppkantsprofil som övre systemavslut under fönsterblecket på Ventec-skivans överkant (Se detalj VS 500P ovanför). StoVentec Fasadskivan jackas ur 400 mm mitt under fönsterblecket. Min. luftning ska vara 6 mm. Fäst StoVentec Toppkantprofil på den urjackade delen. Applicera StoVentec Fogband på resterande del som inte är urjackad och skjut upp skivan mot fönsterblecket så att fogbandet komprimeras. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

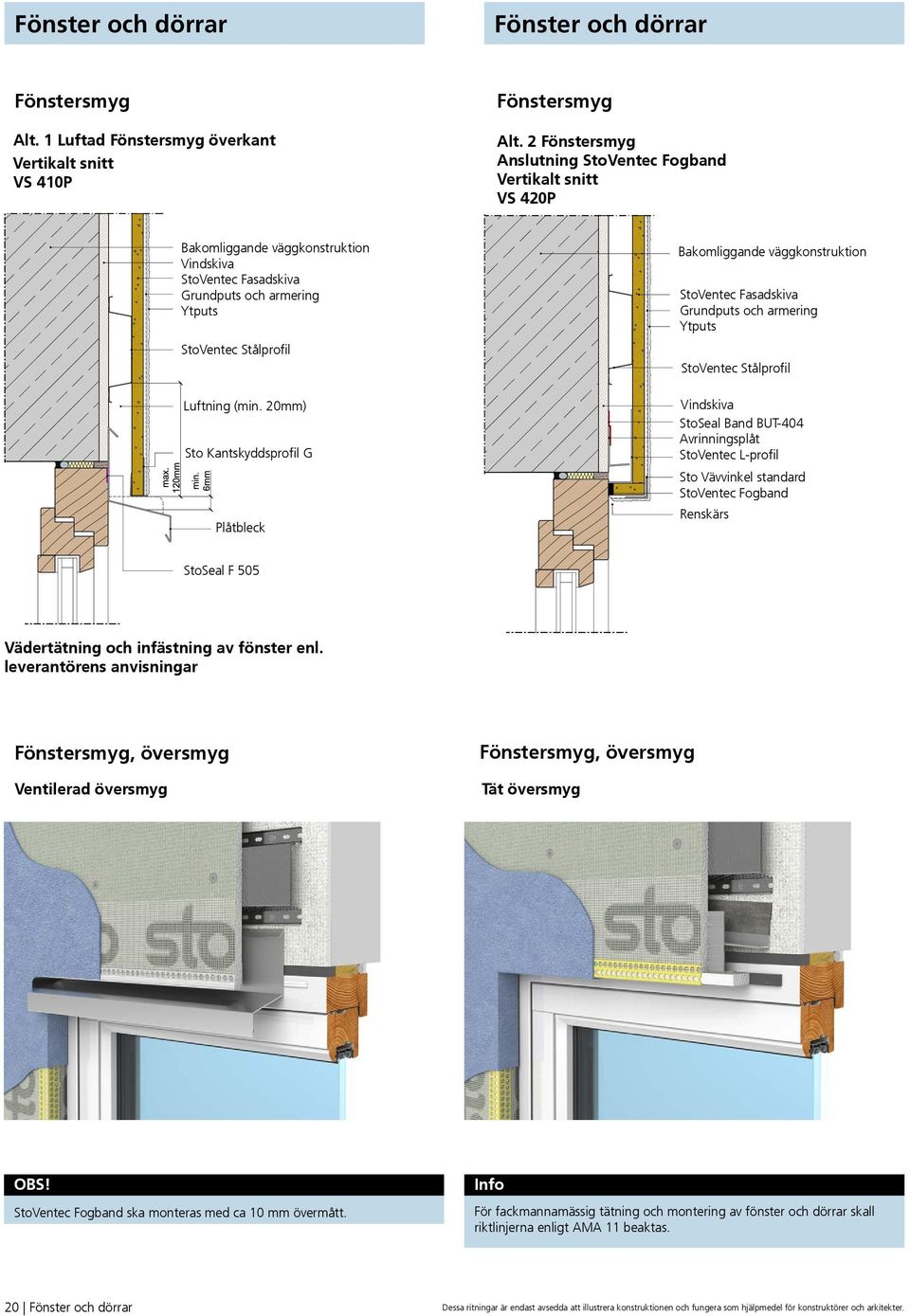

20 Fönster och dörrar Fönster och dörrar Fönstersmyg Alt. 1 Luftad Fönstersmyg överkant Vertikalt snitt VS 410P Fönstersmyg Alt. 2 Fönstersmyg Anslutning StoVentec Fogband Vertikalt snitt VS 420P Bakomliggande väggkonstruktion Vindskiva StoVentec Fasadskiva Grundputs och armering Ytputs StoVentec Stålprofil Luftning (min. 20mm) Sto Kantskyddsprofil G Plåtbleck Bakomliggande väggkonstruktion StoVentec Fasadskiva Grundputs och armering Ytputs StoVentec Stålprofil Vindskiva StoSeal Band BUT-404 Avrinningsplåt StoVentec L-profil Sto Vävvinkel standard StoVentec Fogband Renskärs StoSeal F 505 Vädertätning och infästning av fönster enl. leverantörens anvisningar Fönstersmyg, översmyg Ventilerad översmyg Fönstersmyg, översmyg Tät översmyg OBS! StoVentec Fogband ska monteras med ca 10 mm övermått. Info För fackmannamässig tätning och montering av fönster och dörrar skall riktlinjerna enligt AMA 11 beaktas. 20 Fönster och dörrar Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

21 Fönster och dörrar Fönster och dörrar Fönstersmyg Fönstersida med StoVentec Fogband Alt. 2 Fönstersmyg Anslutning StoVentec Fogband Horisontalt snitt VS 400P Bakomliggande väggkonstruktion StoVentec Fasadskiva Grundputs och armering Ytputs Vindskiva StoVentec Stålprofil StoVentec L-profil Sto Vävvinkel Standard StoVentec Fogband Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014

22 Fönster och dörrar Montering smygskiva 1 Den vertikala StoVentec L-Profilen skall som hörnvinkel ytterst på smyghörnet, riktas in lod-och vågrätt med utgångspunkt i planlagd avslutning mot karm. StoVentec L-profil monteras runt fönstret på StoVentec Stålprofil. Vid tät ovansmyg ska även en L-profil monteras ovanför fönstret så att inget vatten kan samlas i ovansmygen. 2 Alt 1: StoVentec Fasadskivan skärs till som smygskiva och monteras med StoVentec Fogband som monteras komprimerat mot fönsterkarm. Alt 2: StoVentec Fasadskivan skärs till som smygskiva. Sedan skall smygskivan fästas med StoVentec Skruv i L-profilen. Utskjutande fasadskiva skall skäras till enligt beskrivningen Ytterhörn StoVentec fasad och skivkanten skall slipas. 22 Fönster och dörrar Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2013

23 Takfot Takanslutning Takfot Vertikalt snitt Takfot VS 360P Skärmtak 1 Konstruktion för skärmtak etc. anslutes till stommen. Anslutningen kan göras med anliggning mot eller med håltagning i vindskivor. 2 Takpapp etc. monteras. Anslutningen dras upp på vindskivan. StoVentec Toppkantsprofil StoVentec Stålprofil Luftning (min. 20mm) Vindskiva StoVentec Fasadskiva Grundputs och armering Ytputs 3 Tätning med rollbart stomskydd enligt leverantörens anvisning. Heltäckande i luftspalten så att ev. vatten inte kan fukta upp skärmtakets konstruktion. Bakomliggande väggkonstruktion 4a 4 Montage av StoVentec Stålprofiler. Montage av vattenavledare i luftspalten samt StoVentec Fasadskivor. Täckning med plåt. 4b 5 Tätning med rollbart stomskydd enligt leverantörens anvisning. Heltäckande så att inga glipor kvarstår mellan StoVentec Fasadskivor och skärmtaket. 6a Täckning med plåt. Teknisk funktion är att minska sol och vindpåkänning på det rollbara Stomskyddet. 6b Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

24 Lätt infästning Tung infästning Infästning stuprör 1 Förborra genom StoVentec Fasadskiva och StoVentec Stålprofil. Applicera StoSeal F505 i hålen. Infästning markis StoFix Quader HD Maxi 196x198mm, tryckhållfasthet 700kg/dm ² VS 263P Kraftig förankring i underlag/stomme StoFix Quader HD Maxi Luftning StoVentec Fasadskiva Grundputs och armering Ytputs Fyll skruvhålen med StoSeal F 505 innan montage av skruv Notera: Tryckavlastningsplåt enl. markisleverantörens anvisningar 2 Montera stuprörssvep. Säkerställ tätning mellan detalj och puts Markis StoSeal F 505 Vindskiva Bakomliggande väggkonstruktion Vädertätning och infästning av markis enl. leverantörens anvisningar Skruvmontering 1 Montera StoFix Quader HD Maxi med StoColl Fix. 2 Montera tryckavlastningsplåt. Fyll skruvhålen med fogmassa innan montage av skruv. 24 Infästningar Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

25 Rev-Nr. 01/ Balkonganslutning Balkonganslutning 3 Montera plåtbleck. Ovan plåtblecket monteras StoVentec Stålprofil. Montera StoVentec Fogband på plåtblecket. Fogband ska även monteras runt om på balkongen. Ta hänsyn till att StoVentec Fasadskivan bör ha ett överhäng nedanför stålprofilen för att kunna montera kantskyddsprofilen i efterhand. StoVentec på fasad/p-märkning Balkong 3b VS 700P 4a Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB 2014 Montera StoVentec Fasadskiva samt kantskyddsprofil. StoVentec Fogband ska komprimeras vid montering. 1 Applicera StoSeal Band BUT-404 runtom balkong. 4b 2 Klipp vid hörn för att säkerställa bra vik och minimera evtl. luftbubblor. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

26 Anslutning mot träfasad Anslutning mot träfasad Anslutning mot träfasad Anslutning mot träfasad I Horisontellt snitt VS 266P 1 Montera StoVentec Fogband på vertikal träregel och anslut StoVentec Fasadskiva dikt an så att fogbandet komprimeras. StoVentec Fogband Vindskiva StoVentec Stålprofil StoVentec Fasadskiva Grundputs och armering Ytputs Bakomliggande väggkonstruktion 2 Renskär genom hela ytskiktet 26 Anslutning mot träfasad Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

27 Tätning genomföringar Genomföring - installationsrör etc: Tätning av ställningsinfästning StoVentec på fasad/p-märkning Tätning av ställningsförankring Tätning av ställningsförankring Rev-Nr. 01/ VS 901P Sto Bottningslist Bottningslisten ska vara minst 5 mm större än hålets diameter Se ritning VS 264P Montering av rör Ritning nr VS 901P Ställningshål tätas med Sto Bottningslist och stöpplas varsamt med ytputs likt befintlig fasad, bottningslisten ska vara minst 5 mm större än hålets diameter. Denna ritning är endast avsedd att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter. Sto Scandinavia AB Innan grundputs appliceras, tätas röret med StoSeal F 505 runtom. 2 OBS! Röret ska luta neråt. Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

28 Infästning ventil Infästning ventil Montering av ventil Infästning VentiI 1 Erfoderlig tätning ska göras i vindskyddet. Front vy StoVentec L-profil anpassas efter StoVentec Stålprofil Manschetten monteras enlingt leverantörens anvisningar 2a StoVentec L-profil kapas och monteras som kortling. Vertikalt snitt VS 262P 2b Bakomliggande väggkonstruktion Vindskiva StoVentec L-profil StoVentec Fasadskiva Grundputs och armering Ytputs 3 Montera Ventec-skivan så att den passar in vid ventilen. Applicera StoSeal F505 runt röret samt på området där ventilkåpan kommer anlsluta mot putsen. Förborra in till StoVentec Stålprofil, fyll hål med fogmassa. Täta med StoSeal F 505 i och runt pluggen StoSeal F 505 Ventil Manschett 4a Tryck fast ventilationsröret/kåpan på plats och skruva fast. 4b 28 Infästning ventil Dessa ritningar är endast avsedda att illustrera konstruktionen och fungera som hjälpmedel för konstruktörer och arkitekter.

29 Förstärkning Förstärkning Detaljframställning Förstärkning av smygar, ytterhörn och innerhörn Armering av detaljer Kantskydd Montering av kantskyddsprofil 1 Applicera rikligt med grundputs där vävvinklen skall sitta och spackla in vinkeln i den våta putsen. Putsen jämnas ut till en slät yta. 3 Montera StoVentec Kantskyddsprofil, eller StoVentec Toppkantsprofil på änden av StoVentec Fasadskivan. Applicera rikligt med grundputs bakom väven på skivan. Vi skarvning av väv skall väven ha minst 100 mm överlapp. 2 Använd Hörnslev för få ett jämnt och rakt hörn. 4 Spackla in väven i den våta grundputsen (som på diagonalförstärkning och på hörnvinklar). Säkerställ att väven på profilen överlappas minst 100 mm. Det skall alltid finnas våt grundputs bakom varje skikt av väv. Diagonalförstärkning i anslutning till öppningar Före grundputs och armering utförs diagonalarmering (minst 300 x 250 mm) Diagonalarmeringen skall läggas på ställen som är sprickbenägna, t ex vid utkragande konstruktioner samt hörn vid öppningar (bl a hörn runt fönster och dörrar). Applicera rikligt med grundputs där förstärkningen skall vara och spackla in armeringsväven i den våta putsen. Putsen jämnas ut till en slät yta. Se till att diagonalarmeringen läggs intill hörnet vid öppningen. 5 Vid armering och grundputsning av väggytan skall glasfiberväven överlappa väven på kantprofilen (min.100mm). 6 Den ev. utskjutande glasfiberväven skärs av vid nedre kanten av kantskyddsprofilen. OBS! Glasfiberväven måste vara helt inbäddad med grundputs, inga fransar av armeringsväv får sticka ut. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. 29 Förstärkning

30 Ytbehandling Slutbeläggning Heltäckande armering Systemet erbjuder gränslösa möjligheter för färg- och ytgestaltning. Kontakta din Sto-säljare för mer information 1 Grundputs Grundputs StoArmat Classic plus appliceras manuellt eller med spruta. Armeringsväven skall sitta i den yttersta tredjedelen av putsskiktet och vara fullständigt inbäddad i grundputs. Mängden grundputs som appliceras på StoVentec Fasadskivan är beroende av vilken grundputs som används och om det appliceras i ett eller två skikt. 2 Vävapplicering Spackla in armeringsväven i den våta grundputsen. Armeringsväven skall överlappas minst 100mm åt alla håll också över inputsade hörnvinklar, kantprofiler etc. 3 Utstickande armeringsväv skärs av med kniv. Skär av väven noga och snyggt vid smyglister, ytter- och innerhörn. Innan slutlig avjämning av grundputsen skall alla kanter kontrolleras för att se om det finns utstickande vävkanter och i förekommande fall, skall de skäras bort. 4 Eventuellt appliceras ytterligare ett tunnt heltäckande lager av grundputs som spacklas ut till en jämn yta. Ojämnheter slipas bort innan applicering av ytputs. Info Lägsta temperatur i luft och underlag vid applicering och under hela härdningstiden är +5 C. Vid användning av QS-produkter är minimitemperaturen +1 C. Vid kall och fuktig väderlek kan det ta lång tid för grundputsen att härda, speciellt gäller detta StoArmat Classic Plus. Var noga med att kontrollera så grundputsen är uthärdad innan ytputsen appliceras. 30 Ytbehandling Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

31 Produktöversikt Produktöversikt Ventilerat hålrum StoVentec Stålprofil Hålad stålprofil för vertikal och horisontal montering på fasader Putsbärarskiva StoVentec Fasadskiva Putsbärarskiva av returglasgranulat Stålprofil borrskruv C4 Infästning StoVentec Skruv Infästningsskruv för StoVentec Fasadskiva Stålprofil träskruv C4 Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. 31 Produktöversikt

32 Produktöversikt Produktöversikt Grundputs StoArmat Classic plus Organisk, cementfri armeringsmassa/grundputs med kalibreringskorn Slutbeläggning StoLotusan K/MP Ytputs med Lotus-effekt Armering Sto Glasfiberväv F Alkalibeständig armeringsväv 32 Produktöversikt Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

33 Produktöversikt Produktöversikt Detaljer/övrigt Sto Kantskyddsprofil G Skyddsprofil för putsbärarskivans avslutningskanter Detaljer/övrigt StoVentec Fogband Komprimerat fogband av impregnerat mjukskum StoVentec Toppkantprofil Avslutningsprofil med droppkant StoSeal Band BUT-404 Sto Vävvinkel Standard StoSeal F 505 Fogmassa för fasader, stabil Sto Stålskruv 4,9 x 35 StoFix Quader HD Maxi Montageelement av polyuretanskum StoVentec L-profil 33 Produktöversikt Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.
