DISTRIBUTIONSBLOCK ÖVERGÅNGSBLOCK ÖVERGÅNGSTERMINALER

Transkript

1 DISTRIBUTIONSBLOCK ÖVERGÅNGSBLOCK ÖVERGÅNGSTERMINALER

2 3-8 Enpoliga distributionsblock 7-8 Solenergiblock 9-13 Två- och fyrpoliga distributionsblock Övergångsblock och övergångsterminaler Övergångsterminaler Fyrpoliga distributionsblock och isolerade stöd Frånskiljbart PEN System 30 Distanser och tillbehör WARNING Pentair products shall be installed and used only as indicated in Pentair s product instruction sheets and training materials. Instruction sheets are available at and from your Pentair customer service representative. Improper installation, misuse, misapplication or other failure to completely follow Pentair s instructions and warnings may cause product malfunction, property damage, serious bodily injury and death and/or void your warranty. Pentair Postbus AL Tilburg Netherlands Telefon : Fax /

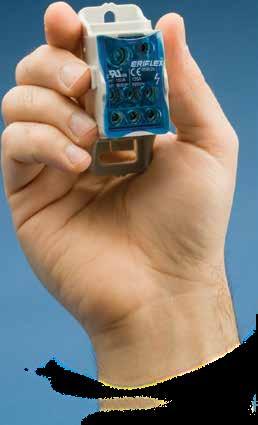

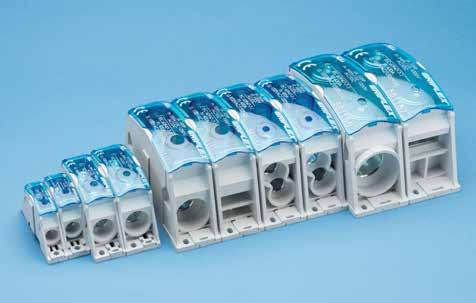

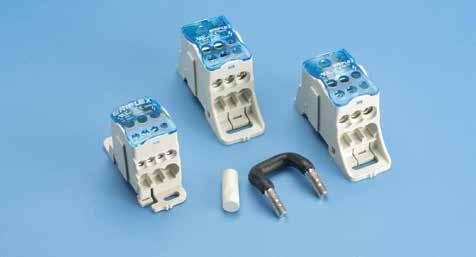

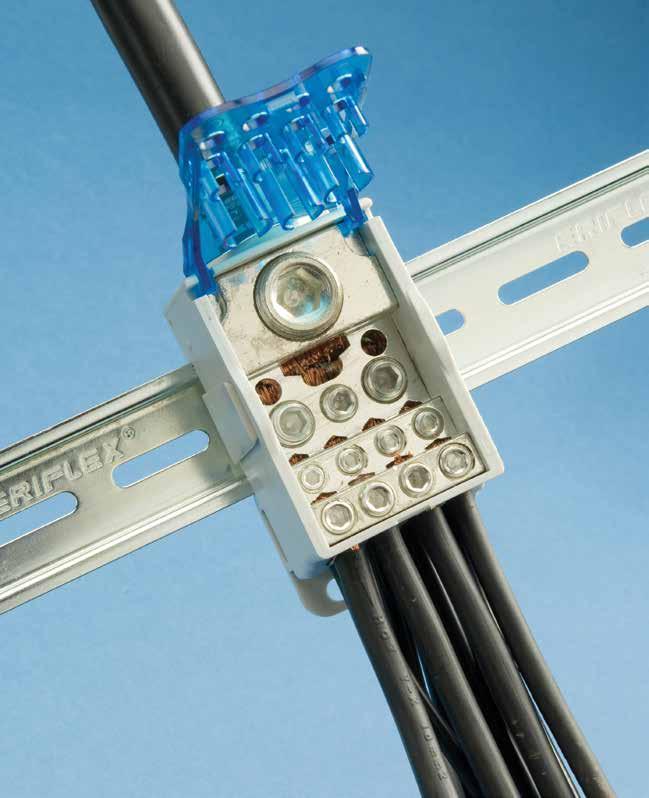

3 Enpoliga distributionsblock Patenterad design med transparent blåfärgat lock som håller skruvarna på plats Kompakta Uppfällbart / avtagbart lock Beröringsskyddad IP 20 > 95% utfyllnad Byggbar Förtent kopparblock Patenterad unik design som möjliggör okulär inspektion av anslutningarna Enkel montering på DIN-skena eller montageplåt UL Godkända för USA och Canada (gäller endast enpoliga) UL 1059 CSA C22.2 NO. 158 Testad och certifierad i enlighet med IEC Kortslutningsklassad till 100kA se UL-fil E U i = 1000V AC/DC IEC 600V UL Halogenfria UL 94V-0 Patent Nr: 7,052,333 och 7,134,

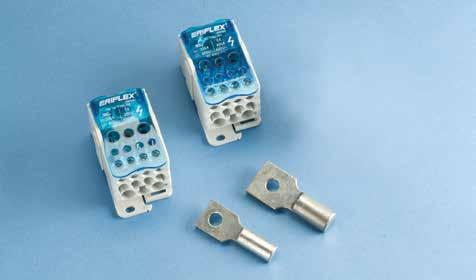

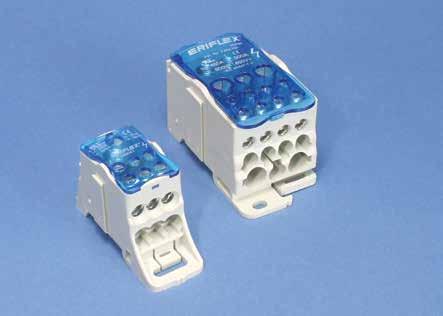

4 Enpoliga distributionsblock UD 80 A UDJ 125 A FSJ UDJ 160 A Möjligt att okulärt inspektera anslutningarna Halogenfri Beröringsskyddad IP 20 95% utfyllnad Självslocknande: UL94 V-0 Förtent kopparblock, koppar- eller aluminiumkabel Kortslutningsklassad till 100kA Se UL fil E RoHS kompatibel IEC UL-1059 NYHET 1000V IEC 69 (2.72 ) UD 80 A 80 A - IEC 85 Amp - Byggbar: Med endast en inkoande kabel kan man parallellkoppla flera block. Perfekt för att fördela nollan eller göra andra liknande modifikationer. * C/C mått för borrning: 54 (2.12 ) I = 80 A IEC I = 85 A UL/CSA Icw KA rms 1s : 3 IPk KÂ : 22 Ui : 1000 V AC/DC IEC Vin : 600 V UL UDJ 125 A 125 A - IEC 150 Amp - Byggbar: Med endast en inkoande kabel kan man parallellkoppla flera block. Perfekt för att fördela nollan eller göra andra liknande modifikationer. I = 125 A IEC I = 150 A UL/CSA Icw KA rms 1s : 4.2 IPk KÂ : 30 Ui : 1000 V AC/DC IEC Vin : 600 V UL Bygel (FJS) 46 (1.82 ) UDJ 160 A 160 A - IEC 200 Amp - Byggbar: Med endast en inkoande kabel kan man parallellkoppla flera block. Perfekt för att fördela nollan eller göra andra liknande modifikationer. I = 160 A IEC I = 200 A UL/CSA Icw KA rms 1s : 11.8 IPk KÂ : 30 Ui : 1000 V AC/DC IEC Vin : 600 V UL Bygel (FJS) 46 (1.82 ) METRISK TUM 46 (1.82 ) 30 (1.18 ) Ґ(N.m) ,5 2,5...6 x ,2 2, x ,5 AWG x x UD 80 A 1 0,07/0.15 Med ändhylsa upp till 50² Utan ändhylsa Moment inch/lbs METRISK 77 (3.04 ) 29 (1.16 ) 2 Ґ(N.m) , ** 6.8 3,5 2, x4 x ,5 AWG * C/C mått för borrning: 64 (2.53 ) 8...1/ x UDJ 125 A 1 0,15/ FSJ* 25 0,03/0.07 METRISK 77 (3.04 ) ** eller bygel FSJ ** eller bygel FSJ TUM Moment inch/lbs TUM 29 (1.16 ) * C/C mått för borrning: 64 (2.53 ) 2 Ґ(N.m) , ** 6.8 3,5 2, x4 x ,5 AWG 8...3/ x UDJ 160 A 1 0,15/ FSJ* 25 0,03/0.07 * Ej UL godkänd Moment inch/lbs 4

5 Enpoliga distributionsblock UD 400 A Anslutning med ERIFLEX FLEXIBAR via (FLG 250A & FLG 400A) UD 250 A UD 250 A 250 A - IEC 255 Amp - FLG 250 Byggbar. Möjliggör valfri uppbyggnad av fördelningar: En-, två-, tre- eller fyrpoligt. NYHET 1000V IEC FLG 400 UL-1059 IEC UD 400 A 400 A - IEC 335 Amp - Byggbar. Möjliggör valfri uppbyggnad av fördelningar: En-, två-, tre- eller fyrpoligt. Anslutning med ERIFLEX FLEXIBAR via FLG 250 Anslutning med ERIFLEX FLEXIBAR via FLG (3.79 ) (3.79 ) (1.99 ) 49 (1.93 ) För bultanslutning 50 (1.99 ) 49 (1.93 ) För bultanslutning I = 250 A IEC I = 255 A UL/CSA Icw KA rms 1s : 24,5 IPk KÂ : 51 Ui : 1000 V AC/DC IEC Vin : 600 V UL C/C mått för borrning: 85 X 29 (3.35 x 1.14 ) I = 400 A IEC I = 335 A UL/CSA Icw KA rms 1s : 24,5 IPk KÂ : 51 Ui : 1000 V AC/DC IEC Vin : 600 V UL C/C mått för borrning: 85 X 29 (3.35 x 1.14 ) METRISK 2 2 Ґ(N.m) x2 9 4,4 2, , x ,7 2, , x ,7 METRISK 2 2 Ґ(N.m) x2 9 4,4 2, , x ,7 2, , x ,7 TUM AWG Kcmil x x x Moment inch/lbs TUM AWG 3/ Kcmil x x x Moment inch/lbs UD 250 A 1 0,42/ FLG 250* 10 0,05/ UD 400 A 1 0,4/ FLG 400* 10 0,1/0.21 * Ej UL godkänd * Ej IP

6 Enpoliga distributionsblock UDF 250A UDF 500A Anslutning med ERIFLEX FLEXIBAR Möjligt att okulärt inspektera anslutningarna Halogenfri Beröringsskyddad IP 20 95% utfyllnad Förtent kopparblock, koppareller aluminiumkabel RoHS kompatibel Kortslutningsklassad upp till 100kA (UDF 250A) - Se UL fil E Självslocknande: UL94 V-0 NYHET 1000V IEC UDF 250A 250 A - IEC 255 A - I = 250 A IEC I = 255 A UL/CSA Icw KA rms 1s : 9.0 IPk KÂ : 23 Ui : 1000 V AC/DC IEC Vin : 600 V UL UDF 500A 500 A - IEC 335 A - I = 500 A IEC I = 335 A UL/CSA Icw KA rms 1s : 24.5 IPk KÂ : 51 Ui : 1000 V AC/DC IEC Vin : 600 V UL DIREKTANSLUTNING MED ERIFLEX FLEXIBAR Byggbar. Möjliggör valfri uppbyggnad av fördelningar: En-, två-, tre- eller fyrpoligt. DIREKTANSLUTNING MED ERIFLEX FLEXIBAR Byggbar. Möjliggör valfri uppbyggnad av fördelningar: En-, två-, tre- eller fyrpoligt. 79 (3.11 ) 96 (3.79 ) METRISK IMPERIAL 46 (1.81 ) 29 (1.16 ) Ґ(N.m) ERIFLEX FLEXIBAR - 13,5 2, x ,5 AWG Ґ(in/lb) ERIFLEX FLEXIBAR x UDF 250A 1 0,15 / 0.33 Med ändhylsa upp till 50² Utan änhylsa Anslutning med ERIFLEX FLEXIBAR 3 x 9 x 0,8-6 x 9 x 0,8 3 x 13 x 0,5-6 x 13 x 0,5 2 x 15,5 x 0,8-6 x 15,5 x 0,8 METRISK IMPERIAL 50 (1.99 ) 49 (1.93 ) Ґ(N.m) ERIFLEX FLEXIBAR - 13,5 2, x ,7 2, x , x2 9 4,4 AWG Ґ(in/lb) ERIFLEX FLEXIBAR x x x UDF 500A 1 0,37 / 0.82 Anslutning med ERIFLEX FLEXIBAR 4 x 15,5 x 0,8-6 x 15,5 x 0,8 2 x 20 x 1-6 x 20 x 1 2 x 24 x 1-8 x 24 x 1 6

7 Enpoliga distributionsblock Patenterad design med transparent blåfärgat lock som håller skruvarna på plats Uppfällbart / avtagbart lock Beröringsskyddad IP 20 NY aluminiuodell 1000V UL erkänd samt i enlighet med IEC > 95% utfyllnad Byggbar Förtent koppar/förtent aluminium block Patenterad unik design som möjliggör okulär inspektion av anslutningarna Enkel montering på DIN-skena eller montageplåt 12 identiska hål Clipset har 2 positioner: Öppet/Stängt Testad och certifierad i enlighet med IEC Ui = 1000V UL Godkända för USA och Canada UL 1059 Halogenfri UL 94V-0 RoHS kompatibel Kan parallellkoppla UD XX med hjälp av bygel UDJ 400 Patent Nr: 7,052,333 och 7,134,921 UL Erkänd för 1000V AC/DC och IEC godkänd för 1000V AC / 1500V DC, utmärkt för solcellsanläggningar 7

8 Enpoliga distributionsblock 1 inkoande UD 400 A 2 inkoande UD 250 A FLG 250 NY aluminiuodell 1000V UL erkänd samt i enlighet med IEC FLG 400 Förtent koppar- eller förtent aluminiumblock möjliggör användandet av både kopparoch aluminiumkabel Möjligt att okulärt inspektera anslutningarna Halogenfri Beröringsskyddad IP 20 95% utfyllnad Självslocknande: UL94 V-0 Enkel montering på DIN-skena eller montageplåt RoHS kompatibel 96 (3.79 ) 50 (1.99 ) UD XX 2 inkoande/12 utgående 400 A - IEC 400 A - UL 55,73 (2.19 ) AWG , /0 x2 0, AWG Bygel UDJ 400 Kopparblock/Aluminiumblock METRISK 2 2 Ґ(N.m) 2, , ,1 2, x2 13,5 13,6 Aluminiumblock IMPERIAL Kopparblock IMPERIAL , /0 x2 0, I = 400 A IEC I = 400 A UL/CSA Icw KA rms 1s : 24,5 IPk KÂ : 51 Ui : 1000 V AC 1500 V DC IEC Vin : 1000 V AC/DC UL C/C mått för borrning: 85 X 29 (3.35 x 1.14 ) Torque inch/lbs. Torque inch/lbs. 96 (3.79 ) 50 (1.99 ) UD XX 1 inkoande/12 utgående 400 A - IEC 335 A - UL AWG , / MCM 0, AWG 55,73 (2.19 ) C/C mått för borrning: 85 X 29 (3.35 x 1.14 ) Kopparblock/Aluminiumblock METRISK 2 2 Ґ(N.m) 2, , ,1 2, Aluminiumblock IMPERIAL Kopparblock IMPERIAL I = 400 A IEC I = 335 A UL/CSA Icw KA rms 1s : 24,5 IPk KÂ : 51 Ui : 1000 V AC 1500 V DC IEC Vin : 1000 V AC/DC UL , / MCM 0, Torque inch/lbs. Torque inch/lbs. kg Enpoligt Distributionsblock UD400212CU - Koppar 1 0, Enpoligt Distributionsblock UD400212AL - Aluminium 1 0, Bygel UDJ 400* 10 0,060 kg Enpoligt Distributionsblock UD400112CU - Koppar 1 0, Enpoligt Distributionsblock UD400112AL - Aluminium 1 0,180 Med ändhylsa upp till 50² Utan ändhylsa * Max. 380A UL Erkänd för 1000V AC/DC och IEC godkänd för 1000V AC / 1500V DC, utmärkt för solcellsanläggningar 8

9 Två- och fyrpoliga distributionsblock Stora anslutningar för inkoande matning Solida mässingskenor Förstärkta plastdetaljer Enkel fastsättning på DIN-skena Isolerade skärmar mellan varje rad Testad och certifierad i enlighet med IEC Isolerad nollskena med många anslutningsmöjligheter Skyddslock = beröringsskyddade anslutningar Mekanisk fixering & elektrisk anslutning 9

10 Två- och fyrpoliga distributionsblock BD 40 A BD 80/100 A TD 40 A TD 80/100 A Maximalt med anslutningar på minimal yta Enkelt att ansluta Transparent beröringsskydd Självslocknande: UL 94 V-0 Säkra anslutningar Montering på Din-skena eller montageplåt* Halogenfri RoHS kompatibel 2 & 4 POL 40 A 2 pol BD 40 A I = 40 A IEC Icw ka rms 1s : 4,5 IPk kâ : 22 Ui : 500 V CA/CC BD 40 A - 16 ANSLUTNINGAR Ґ(N.m) x ,5-4 0, ,3 1,2-1,5 I = 40 A IEC Icw ka rms 1s : 4,5 IPk kâ : 22 Ui : 500 VCA TD 40 A - 12 ANSLUTNINGAR Ґ(N.m) x ,5-4 0, ,3 1,2-1,5 * c-c mått för borrning: BD 40 A = 110 TD 40 A = 80 4 pol TD 40 A NB 125 A NB 160 A BD 40 A 1 0,22/ TD 40 A 1 0,33/0.73 Med ändhylsa upp till 50² Utan ändhylsa I = 100 A IEC Icw ka rms 1s : 4,5 IPk kâ : 20 Ui : 500 V CA/CC BD 80/100 A - 6 ANSLUTNINGAR Ґ(N.m) , , , x3 4,5 1,2-1,5 2, ,5...6 x3 5,5 2-3 BD 80/100 AL - 14 ANSLUTNINGAR x2 8, , , x6 4,5 1,2-1,5 2, ,5...6 x7 5,5 2-3 I = 100 A IEC Icw ka rms 1s : 4,5 IPk kâ : 20 Ui : 500 VCA L NB 125 A NB 160 A IEC & 4 POL 80/100 A NOLLSKENA 2 pol BD 80/100 A 4 pol TD 80/100 A TD 80/100 A - 6 ANSLUTNINGAR Ґ(N.m) , , , x3 4,5 1,2-1,5 2, ,5...6 x3 5,5 2-3 TD 80/100 AL - 10 ANSLUTNINGAR x2 8, , , x4 4,5 1,2-1,5 2, ,5...6 x5 5,5 2-3 TD 80/100 ALL - 14 ANSLUTNINGAR x2 8, , , x6 4,5 1,2-1,5 2, ,5...6 x7 5,5 2-3 * c-c mått för borrning: BD 80/100 A = 45 TD 80/100 A = 45 BD 80/100 AL = 110 TD 80/100 AL = 80 TD 80/100 ALL = 110 L BD 80/100 A 1 0, BD 80/100 AL 1 0, TD 80/100 A 1 0, TD 80/100 AL 1 0, TD 80/100 ALL 1 0, Utökade anslutningsmöjligheter Elektrisk direktkontakt Starkt mekaniskt montage Transparent beröringsskydd Nollskena Solida skenor Solida skenor Nollskena Solida skenor Solida skenor I = 125 A IEC Icw ka rms 1s : 4,5 IPk kâ : 30 Ґ(N.m) x3 7, ,5-6 1,5-6 x9 5,5 2-3 I = 160 A IEC Icw ka rms 1s : 6.2 IPk kâ : 35 Ґ(N.m) x4 8, ,5-16 1, , NB 125 A , NB 160 A ,20 L 10

11 Två- och fyrpoliga distributionsblock BD 100/125 A TD 160 A 2 & 4 POL 100/125 A 2 pol BD 100/125 A TD 100/125 A TD 160 AL SOLIDA SKENOR 4 POL 160 A TD 160 A Enkel anslutning: Matningen är separerad från utgångarna Nollskena: 125A & 160A Skruv- eller DIN-montage* Stora anslutningar för inkoande matning: säkra anslutningar Ny design: solida skenor ökar tillförlitligheten Förbättrad Icc klarar upp till 35kA Starkt mekaniskt montage IEC I = 125 A IEC Ui : 690 VCA/CC I = 125 A IEC Ui : 690 VCA I = 160 A IEC Icw KA rms 1s : 8,2 IPk KÂ : 35 Ui : 690 VCA BD 100/125 A - 6 ANSLUTNINGAR 175 Ґ(N.m) ,5 6-7 TD 160 A : 11 ANSLUTNINGAR 2, ,5...6 x5 5, ,5 2-3 Ґ(N.m) BD 100/125 AL - 14 ANSLUTNINGAR , x3 8, , , , , , x7 7, x3 7, , , , pol TD 100/125 A 90 * C/C mått för borrning: TD 160A TD 100/125 A - 6 ANSLUTNINGAR Ґ(N.m) , , ,5...6 x5 5, ,5 2-3 TD 100/125 AL - 10 ANSLUTNINGAR , , ,5...6 x7 5, x3 7,5 2-3 TD 100/125 ALL - 14 ANSLUTNINGAR , , , , , x2 8,5 2-3 * c-c mått för borrning: BD 100/125 A = 74 TD 100/125 A = 89 BD 100/125 AL = 142 TD 100/125 AL = 127 TD 100/125 ALL = 162 lcw Ipk L BD 100/125 A 4, , BD 100/125 AL 4, , TD 100/125 A 4, , TD 100/125 AL 4, , TD 100/125 ALL 4, , POL 160 A TD 160 AL 90 I = 160 A IEC Icw KA rms 1s : 8,2 IPk KÂ : 35 Ui : 690 VCA TD 160 AL - 11 ANSLUTNINGAR Ґ(N.m) x3 8, , , x * C/C mått för borrning: TD 160 AL 1 0,

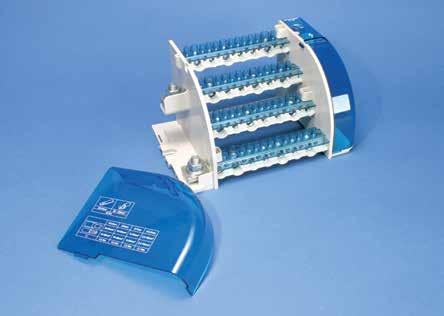

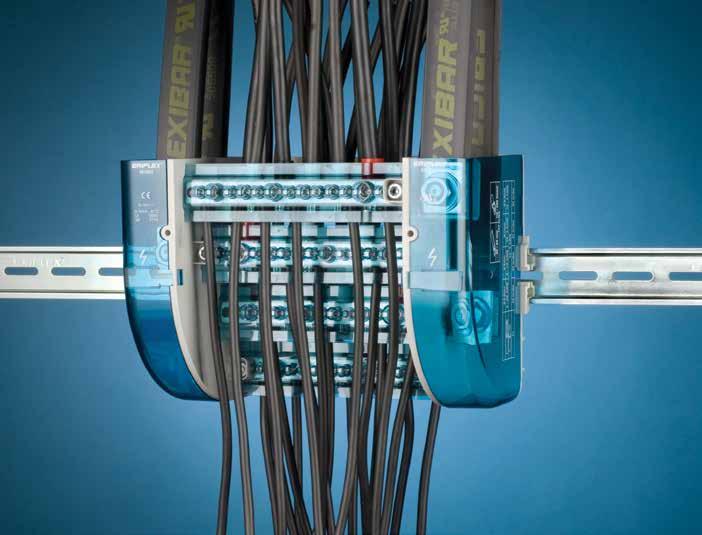

12 Fyrpoligt distributionsblock - TDL Stora anslutningar för inkoande matning Förtent kopparskena Möjligt att ansluta från båda sidor IP 10 Enkel montering på DIN-skena Förstärkta plastdetaljer Möjligt att okulärt inspektera anslutningarna Testad och certifierad i enlighet med IEC Ui=1000V UL Godkänd för USA och Canada UL 1059 Ui=600V Halogenfri UL94 V-0 I enlighet med RoHS direktivet CE Godkänd GOST 12

13 Fyrpoligt distributionsblock - TDL TDL 250/400A TDL 250/400A 400 A - IEC / I = 400 A IEC I = 400 A UL/CSA Icw KA rms 1s : 23 IPk KÂ : 51 Ui : 1000 VAC 1500 VDC IEC Vin : 600 V UL 28 (1.1 ) Enkel anslutning: Matningen är separerad från utgångarna Stora anslutningar för inkoande matning: säkra anslutningar Enkel matningsanslutning med ERIFLEX FLEXIBAR - IBS - Kabel Möjligt att ansluta från båda sidor Förtenta kopparskenor: Koppareller aluminiumkablar Möjligt att okulärt inspektera anslutningarna Ny Design: Solida skenor ökar tillförlitligheten Starkt mekaniskt montage IP 10 Hög utfyllnadsprocent Enkel fastsättning på DIN-skena eller med skruv direkt på montageplåt Halogenfri (1/0 AWG kcmil) 18 (0.7 ) (1.0 ) 6 MAX (0.24 ) 27 MAX (1.1 ) 121 (4.75 ) METRISK ERIFLEX FLEXIBAR, IBS (Bredd) Ґ(N.m) Ґ(N.m) 156 (6.14 ) 224 (8.82 ) , , , ,4 x , ,5 x , ,7 x TDL250A 1 1,69 / 3.73 Med ändhylsa upp till 50² Utan ändhylsa IMPERIAL ERIFLEX FLEXIBAR, IBS (Bredd) AWG Ґ(in/lb) / / x x x

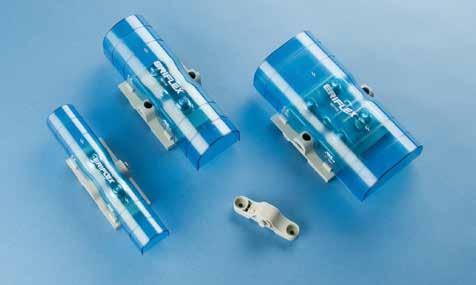

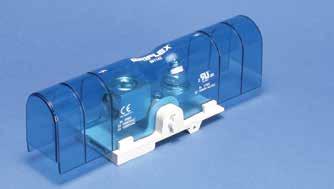

14 Övergångsblock UL94V-0 Halogenfri RoHS-kompatibel Saankopplingsbar IP 20 Beröringsskyddad Patenterad design* Transparent blåfärgat lock som håller skruvarna på plats >95% utfyllnad Möjliggör ledaranslutning med- eller utan ändhylsor Lätt att montera Kopplas till DINskena med 2-positions-clips, eller monteras med skruvinfästning Uppfällbart/ avtagbart lock Spänningsdetektion/ Mätning (Ej SB80 & 125) Visuell inspektion av anslutningen Förtent kopparblock För ledare av koppar eller aluminium *Patent Nr: 7,052,333 och 7,134,921 Övergångsterminaler SBLL UL94 V-1 90 Förtent kopparskena Koppar- eller aluminiumkabel Anpassningsbart transparent lock Testad och certifierad i enlighet med IEC Ui = 1000V AC/1500V DC UL godkänd för USA enligt UL 1059 Tål kortslutning med hög strömstyrka - 100kA SCCR UL (*Hänvisas till UL fil E för acceptansvillkor) Halogenfri I enlighet med RoHS direktivet Enkel anslutning med fixerad bult Enkel montering på DIN-skena eller med skruv direkt på montageplåt Möjligt att okulärt inspektera anslutningarna ERIFLEX FLEXIBAR vanlig eller förtent koppar 14

15 Övergångsblock - SB Komplett serie från 80A upp till 630A IEC 85A upp till 545A UL Erbjuder flera anslutningsmöjligheter med en kabel, två kablar eller ERIFLEX FLEXIBAR och IBSB/ IBSBR isolerad flexibel fläta Klarar stor tvärsnittsarea aluminium/ koppar Erbjuder tidsbesparing samt tillförlitlighet Tål kortslutning med hög strömstyrka - 100kA SCCR (UL) - Ipk upp till 51 ka (IEC) SB A - IEC 85 A - IEC UL 1059 SB A - IEC 150 A - Höga spänningsvärden under IEC & UL certifikation (min. 1000V AC/DC) Modulerbar: Enkel ihopsättning av flera block för flerpoliga applikationer Kabel till kabel 83,9 (3.30 ) Kabel till kabel 84,0 (3.31 ) I = 110 A IEC I = 85 A UL Icw KA rms 1s : 3.0 IPk KÂ : 25 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1000 V UL 42,0 (1.65 ) 17,3 (0.68 ) I = 170 A IEC I = 150 A UL Icw KA rms 1s : 6.0 IPk KÂ : 25 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1250 V UL 47,1 (1.85 ) 20,2 (0.80 ) Metriskt (Imperial) diagram Ledare Storlek 2 (AWG) 2,5...6 ( ) 8, (.32) (16...4) Inga terminaler Åtdragningsmoment N-m (in-lbs) 3,5 (19.5) Skalningslängd 17,0 (.67) SB ,04/ (5/32) ,2 3,5 17,0 4 2,5-6 ( ) 8, (.32) (16...4) Metrisk solid kabel/awg solid kabel 3,5 (19.5) 17,0 (.67) 4 (5/32) ,2 3,5 17,0 4 Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa Metriskt (Imperial) diagram Ledare Storlek 2 (AWG) (8...1/0) 10,1 (.40) Inga terminaler Åtdragningsmoment N-m (in-lbs) 6,4 (57.0) Skalningslängd SB ,07/ ,2 (.60) 5 (3/16) ,1 8,5 15, (8...1/0) 10,1 (.40) 6,4 (57.0) 15,2 (.60) 5 (3/16) ,1 8,5 15,2 5 Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa 15

16 Övergångsblock - SB SB A - IEC 200 A - Kabel till kabel 111,1 (4.37 ) SB A - IEC 255 A - Kabel till kabel I = 250 A IEC I = 200 A UL Icw KA rms 1s : 14.4 IPk KÂ : 42 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1000 V UL 55,0 (2.16 ) 27,7 (1.09 ) I = 400 A IEC I = 255 A UL Icw KA rms 1s : 14.4 IPk KÂ : 42 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1250 V UL 111,0 (4.37 ) 58,0 (2.28 ) 31,5 (1.24 ) Metriskt (Imperial) diagram Metriskt (Imperial) diagram Ledare Storlek 2 (AWG) Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd Ledare Storlek 2 (AWG) Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd (2...3/0) 14,0 (.55) 10,7 (95.0) 25,0 (.98) 8 (5/16) ,0 10,7 25, ( ) 15,1 (.59) 19,0 (168) 26,0 (1.02) 8 (5/16) ,1 19,0 26, (2...3/0) 14,0 (.55) 10,7 (95.0) 25,0 (.98) 8 (5/16) ,0 10,7 25, ( ) 15,1 (.59) 19,0 (168) 26,0 (1.02) 8 (5/16) ,1 19,0 26,0 8 Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa SB ,18/ SB ,30/

17 Övergångsblock - SB / SBF SB A - IEC 335 A - SBF /445* A - IEC 335 A - Kabel till kabel Kabel till ERIFLEX FLEXIBAR / Isolerad flexibel fläta I = 500 A IEC I = 335 A UL Icw KA rms 1s : 28.8 IPk KÂ : 51 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1250 V UL 146,4 (5.76 ) I = 405/445* A IEC I = 335 A UL Icw KA rms 1s : 28.8 IPk KÂ : 51 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1000 V UL 146,4 (5.76 ) 82,0 (3.23 ) 41,5 (1.63 ) *405 A IEC: IBSB/IBSBR *445 A IEC: ERIFLEX FLEXIBAR 82,0 (3.23 ) 41,5 (1.63 ) Metriskt (Imperial) diagram Metriskt (Imperial) diagram Ledare Storlek 2 (AWG) Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd Ledare Storlek Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd (3/ ) 21,0 (.83) 29,8 (264) 30,0 (1.18) 10 (3/8) ,0 29,8 30,0 10 ERIFLEX FLEXIBAR 2x20-5x24 IBSB/IBSBR 100 N/A 13,5 (120) 30.0 (1.18) 10 (3/8) (3/ ) 21,0 (.83) 29,8 (264) 30,0 (1.18) 10 (3/8) ,0 29,8 30, (3/ ) 21,0 (.83) 29,8 (264) 30.0 (1.18) 10 (3/8) ,0 29, Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa SB ,51/ SBF ,56/

18 Övergångsblock - SB2C / SBF2C SB2C A - IEC 335 A - SBF2C /560* A - IEC 335 A - Kabel till två kablar Två kablar till ERIFLEX FLEXIBAR / Isolerad flexibel fläta I = 600 A IEC I = 335 A UL 146,4 (5.76 ) I = 500/560* A IEC I = 355 A UL 146,4 (5.76 ) Icw KA rms 1s : 28.8 IPk KÂ : 51 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1000 V UL Icw KA rms 1s : 28.8 IPk KÂ : 51 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1000 V UL 82,2 (3.23 ) 41,5 (1.63 ) *500 A IEC: IBSB/IBSBR *560 A IEC: ERIFLEX FLEXIBAR 82,2 (3.23 ) 41,5 (1.63 ) Metriskt (Imperial) diagram Metriskt (Imperial) diagram Ledare Storlek 2 (AWG) Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd Ledare Storlek Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd (3/ ) 21,0 (.83) 29,8 (264) 30,0 (1.18) 10 (3/8) ,0 29,8 30,0 10 ERIFLEX FLEXIBAR 2x20-5x24 IBSB/IBSBR 100 N/A 13,5 (120) 33.0 (1.30) 10 (3/8) x ( ) 15,0 (.59) 19,0 (168) ,0 19,0 A. 26 B. 52 (A. 1.02) (B. 2.04) A. 26 B (5/16) 8 x ( ) 15,0 (0.59) 19,0 (168) ,0 19,0 A. 26 B. 52 (A. 1.02) (B. 2.04) A. 26 B (5/16) 8 Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa SB2C ,73/ SBF2C ,76/

19 Övergångsblock - SB / SBF SB A - IEC 545 A - SBF /805* A - IEC 545 A - Kabel till kabel Kabel till ERIFLEX FLEXIBAR / Isolerad flexibel fläta I = 870 A IEC I = 545 A UL Icw KA rms 1s : 60.0 IPk KÂ : 51 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1250 V UL 174,4 (6.87 ) I = 800/805* A IEC I = 545 A UL Icw KA rms 1s : 60.0 IPk KÂ : 51 Ui : 1000 V AC IEC Ui : 1500 V DC IEC Vin : 1000 V UL 174,4 (6.87 ) 89,4 (3.52 ) 54,2 (2.13 ) *800 A IEC: IBSB/IBSBR *805 A IEC: ERIFLEX FLEXIBAR 89,4 (3.52 ) 54,2 (2.13 ) Metriskt (Imperial) diagram Metriskt (Imperial) diagram Ledare Storlek 2 (kcmil) Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd Ledare Storlek Inga terminaler Åtdragningsmoment N-m (in-lbs) Skalningslängd ( ) 31,0 (1.22) 45,2 (400) 50,0 (1.97) 10 (3/8) ,0 45,2 50,0 10 ERIFLEX FLEXIBAR 2x20-8x32 IBSB/IBSBR 100, 240 N/A 13,5 (120) 50.0 (1.97) 10 (3/8) ( ) 31,0 (1.22) 45,2 (400) 50,0 (1.97) 10 (3/8) ,0 45,2 50, ( ) 31,0 (1.22) 45,2 (400) 50.0 (1.97) 10 (3/8) ,0 45, Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa Metrisk tvinnad kardel kabel/awg tvinnad kardel kabel Med ändhylsa SB ,20/ SBF ,39/

20 Övergångsblock SBLL Förtent kopparskena SBLL 500 SBLL 800 NYHET 1000V UL & IEC Möjligt att okulärt inspektera anslutningarna Enkel anslutning med fixerad bult Enkelt att ansluta ERIFLEX FLEXIBAR Anpassningsbart transparent lock SBLL 250 Halogenfri Självslocknande: UL94 V-1 SBLEC Enkel montering på DIN-skena eller montageplåt UL-1059 IEC Kortslutningsklassad upp till 100 KA - Se UL fil E I enlighet med RoHS direktivet SBLL A - IEC 255 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBLEC nödvändig vid montering på montageplåt I = 290 A IEC I = 255 A UL/CSA Icw KA rms 1s : 14.4 IPk KÂ : 42 Ui : 1000 VAC/ 1500 VDC IEC Vin : 1000 V UL 18 (0.7 ) (8.10 ) (1.4 ) (8AWG kcmil) 5 (0.2 ) 27 (1.1 ) 10.5 SBLL A - IEC 475 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation I = 750 A IEC I = 475 A UL/CSA Icw KA rms 1s : 36 IPk KÂ : 51 Ui : 1000 VAC/ 1500 VDC IEC Vin : 1000 V UL * C/C mått för borrning: 66 (2.6 ) 18 (0.7 ) 35 (1.4 ) (8.10 ) ( ) (6AWG kcmil) 10 (0.39 ) (1.57 ) 18 (0.7 ) SBLL A - IEC 800 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation I = 1250 A IEC I = 800 A UL/CSA Icw KA rms 1s : 57.6 IPk KÂ : 75 Ui : 1000 VAC/ 1500 VDC IEC Vin : 1000 V UL * C/C mått för borrning: 96 (3.78 ) 35 (1.4 ) (0.31 ) (8.10 ) x ( ) (4AWG - 2 x 500 kcmil) (1.4 ) 40 (1.57 ) 18 (0.7 ) (1.6 ) 8 (0.31 ) 65 (2.56 ) 65 (2.56 ) 75 (2.95 ) 52.3 (2.06 ) SBLL ,16/ (4.25 ) (3.35 ) (4.25 ) SBLL ,34/ (4.53 ) (4.25 ) SBLL ,7/1.54 SBLEC Spärrskruv 5 in-lbs (0.56 Nm) 19 (.75 ) 86 (3.40 ) 32 (1.25 ) 70 (2.75 ) SBLEC 1 0,01/

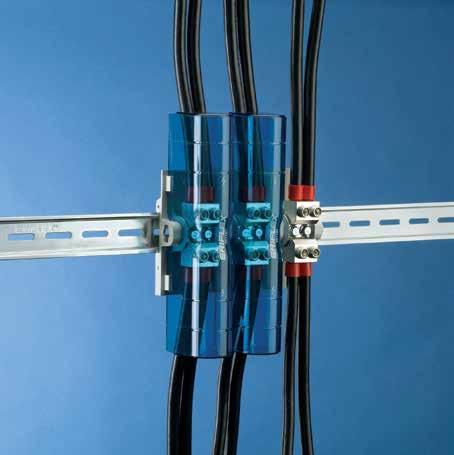

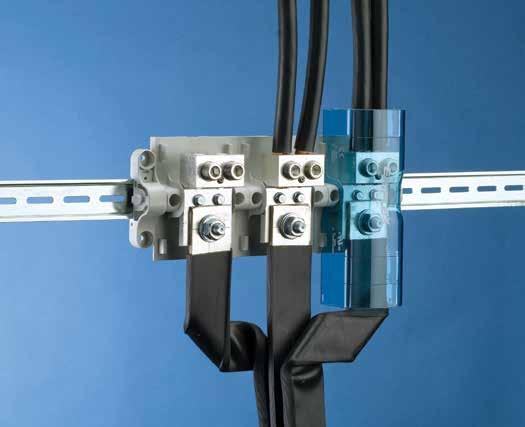

21 Övergångsterminaler SBLT Anpassningsbart transparent lock Förtent kopparblock 90 Enkel montering på DIN-skena eller med skruv direkt på montageplåt Möjligt att okulärt inspektera anslutningarna Anpassningsbart transparent lock ERIFLEX FLEXIBAR vanlig eller förtent koppar Övergångsterminaler SBTT Koppar- eller aluminiumkabel Förtent kopparblock Testat och certifierad i enlighet med IEC Ui=1000VAC / 1500VDC UL Godkänd för USA och Canada UL 1059 Kortslutningsklassad upp till 100 KA Halogenfri UL94 V-1 I enlighet med RoHS direktivet CE Godkänd GOST 90 Enkel montering på DIN-skena eller med skruv direkt på montageplåt Möjligt att okulärt inspektera anslutningarna 21

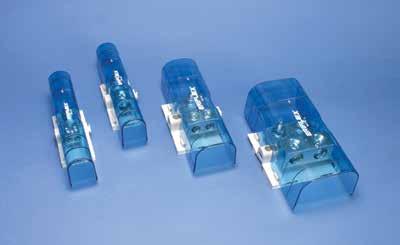

22 Övergångsterminaler SBLT SBLT 250 SBLT 350 SBLT 500 SBLT 800 Förtent kopparblock: Koppar- eller aluminiumkabel kan användas Möjligt att okulärt inspektera anslutningarna Snabbt och enkelt montage med bult- eller tunnelanslutning Enkel anslutning med ERIFLEX FLEXIBAR eller kabel Anpassningsbart transparent lock Halogenfri Självsläckande i enlighet med: UL94 V-1 Enkelt montage på DIN-skena eller tillsaans med ändstycke direkt på montageplåt Kortslutningsklassad upp till 100 KA - Se UL fil E I enlighet med RoHS direktivet SBLT A - IEC 300 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBLEC nödvändig vid montering på montageplåt (8.1 ) SBLT A - IEC 310 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBLEC nödvändig vid montering på montageplåt UL erkänd & i enlighet med IEC (8.1 ) I = 350 A IEC I = 300 A UL/CSA Icw KA rms 1s : 8,4 IPk KÂ : 30 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 65 (2.56 ) I = 500 A IEC I = 310 A UL/CSA Icw KA rms 1s : 22,2 IPk KÂ : 43 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 65 (2.56 ) 52.3 (2.1 ) (4.25 ) 52.3 (2.1 ) (4.25 ) 35 (1.4 ) (6AWG kcmil) 35 (1.4 ) (2AWG kcmil) 20 (0.8 ) (0.2 ) (0.3 ) 27 (1.1 ) (1.1 ) 20 (0.8 ) METRISK* / Ґ(N.m) Ґ(N.m) ERIFLEX FLEXIBAR eller kabel med kabelsko x2 10 METRISK* / Ґ(N.m) Ґ(N.m) ERIFLEX FLEXIBAR eller kabel med kabelsko IMPERIAL / AWG Ґ(in/lb) ERIFLEX FLEXIBAR eller kabel med kabelsko 8...1/0 168 x IMPERIAL / AWG Ґ(in/lb) ERIFLEX FLEXIBAR eller kabel med kabelsko SBLT ,27 / SBLT ,35 / 0.77 * Med ändhylsa upp till 50² Utan ändhylsa 22

23 Övergångsblock - SBLT SBLT A - IEC 500 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBLT A - IEC 760 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation I = 750 A IEC I = 500 A UL/CSA (8.1 ) I = 1250 A IEC I = 760 A UL/CSA (8.1 ) Icw KA rms 1s : 28,8 IPk KÂ : 52 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 66.0 (2.6 ) Icw KA rms 1s : 57,6 IPk KÂ : 75 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 75.0 (2.95 ) 85.1 (3.35 ) (4.25 ) (4.53 ) (4.25 ) 20 (0.8 ) IEC UL 35 (1.4 ) 10 (0.4 ) (6AWG kcmil) 50 (2.0 ) 20 (0.8 ) 35 (1.4 ) (0.4 ) (1.4 ) 2 x ( ) 2 x (1AWG kcmil) (1.6 ) 18 (0.7 ) (1.6 ) (0.31 ) METRISK* / Ґ(N.m) Ґ(N.m) ERIFLEX FLEXIBAR eller kabel med kabelsko x2 15 METRISK* / Ґ(N.m) Ґ(N.m) ERIFLEX FLEXIBAR eller kabel med kabelsko x2 22 IMPERIAL / AWG Ґ(in/lb) ERIFLEX FLEXIBAR eller kabel med kabelsko x IMPERIAL / AWG Ґ(in/lb) ERIFLEX FLEXIBAR eller kabel med kabelsko 3/ x SBLT ,61 / SBLT ,09 / 2.40 * Med ändhylsa upp till 50² Utan ändhylsa SBLEC Spärrskruv 5 in-lbs (0.56 Nm) 19 (.75 ) 86 (3.40 ) 32 (1.25 ) 70 (2.75 ) SBLEC 1 0,01/

24 Övergångsterminaler SBTT SBTT 250 SBTT 350 SBTT 500 SBTT 800 Förtent kopparblock: Koppar- eller aluminiumkabel kan användas Mäjligt att okulärt inspektera anslutningarna Snabbt och enkelt montage med bult- eller tunnelanslutning Enkel anslutning med ERIFLEX FLEXIBAR eller kabel Anpassningsbart transparent lock Halogenfri Självslocknande: UL94 V-1 Enkelt montage på DIN-skena eller tillsaans med ändstycke direkt på montageplåt Kortslutningsklassad upp till 100 KA - Se UL fil E I enlighet med RoHS direktivet SBTT A - IEC 300 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBLEC nödvändig vid montering på montageplåt I = 350 A IEC I = 300 A UL/CSA (8.1 ) SBTT A - IEC 310 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBLEC nödvändig vid montering på montageplåt I = 500 A IEC I = 310 A UL/CSA UL erkänd & i enlighet med IEC (8.1 ) Icw KA rms 1s : 8.4 IPk KÂ : 30 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL Icw KA rms 1s : 22.2 IPk KÂ : 43 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 66 (2.6 ) 66 (2.6 ) 52.3 (2.1 ) (4.25 ) 52.3 (2.1 ) (4.25 ) METRISK* Ґ(N.m) Ґ(N.m) / x4 10 IMPERIAL AWG Ґ(in/lb) / 8...1/0 168 x4 0,394 METRISK* Ґ(N.m) Ґ(N.m) / x2 20 IMPERIAL AWG Ґ(in/lb) / x2 0, SBTT ,26 / SBTT ,33 / 0.73 * Med ändhylsa upp till 50² Utan ändhylsa 24

25 Övergångsblock - SBTT SBTT A - IEC 500 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation SBTT A - IEC 760 A - Byggbar: Enstaka block kan saanfogas till flerpolig applikation I = 750 A IEC I = 500 A UL/CSA (8.1 ) I = 1250 A IEC I = 760 A UL/CSA (8.1 ) Icw KA rms 1s : 28.8 IPk KÂ : 52 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 66.0 (2.6 ) Icw KA rms 1s : 57,6 IPk KÂ : 75 Ui : 1000 VAC / 1500 VDC IEC Vin : 1000 V AC/DC UL 75.0 (2.95 ) 85.1 (3.35 ) (4.25 ) (4.53 ) (4.25 ) METRISK* Ґ(N.m) Ґ(N.m) / x4 15 METRISK* Ґ(N.m) Ґ(N.m) / x4 22 IMPERIAL AWG Ґ(in/lb) / x IMPERIAL AWG Ґ(in/lb) / 3/ x SBTT ,60 / SBTT ,04 / 2.29 * Med ändhylsa upp till 50² Utan ändhylsa SBLEC Spärrskruv 5 in-lbs (0.56 Nm) 19 (.75 ) 86 (3.40 ) 32 (1.25 ) 70 (2.75 ) SBLEC 1 0,01/

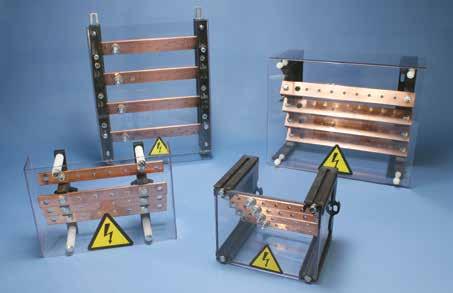

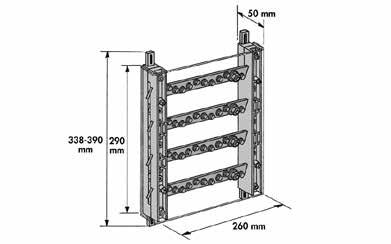

26 Fyrpoliga distributionsblock TRC 400A TR 400A En komplett serie från 125 A till 630 A Transparent beröringsskydd Stor tillgänglighet för kopplingar Ihopmonterade Självslocknande: UL94 V-0 RoHS kompatibel TR 250A TR 125A IEC TR 125A Gängade skenor 12 x 4 - I = 125 A Enkel montering på DIN-skena eller montageplåt Skyddsskärmar på 5 sidor Försedd med en M6 anslutning 5st utgångar per fas TR 250A Gängade skenor 20 x 5 - I = 250 A Skruvfastsättning på montageplåt Inkoande anslutning 8 4st M6-utgångar per fas TRC 400A Gängade skenor 32 x 5 in W - I = 400 A Enklare anslutning med vinklade skenor Försedd med en M10 anslutning 10st M6-utgångar per fas Icw KA rms 1s: 20 IPk KÂ: 40 Ui = 1000V Icw KA rms 1s: 17 IPk KÂ: 34 Ui = 630V Icw KA rms 1s: 54 IPk KÂ: 118 Ui = 1000V TR 125A 1 0, TR 250A 1 1, TRC 400A 1 2,65 TRS 160A Gängade skenor 15 x 5 - I = 160 A Skruvfastsättning på montageplåt Inkoande anslutning 8 6st M6-utgångar per fas TR 400A Gängade skenor 32 x 5 - I = 400 A Skruvfastsättning på montageplåt 1st ingång 10 8st M6-utgångar per fas TRC 630A Gängade skenor 30 x 10 - I = 630 A Ingångar 10 8st M8-utgångar per fas Icw KA rms 1s: 17 IPk KÂ: 34 Ui = 630V Icw KA rms 1s: 21 IPk KÂ: 44 Ui = 1000V Icw KA rms 1s: 46 IPk KÂ: 96 Ui = 1000V TRS 160A 1 1, TR 400A 1 2, TRC 630A 1 4,

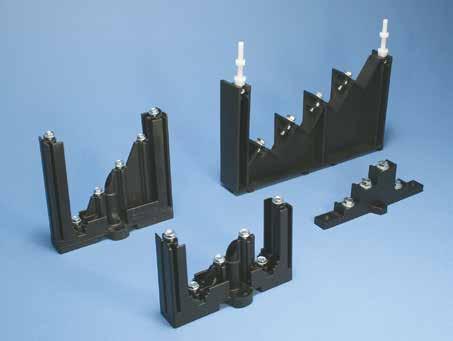

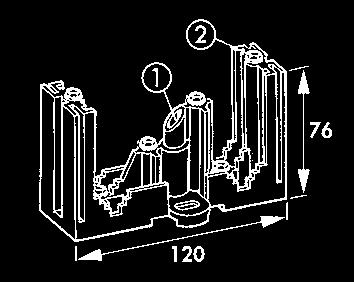

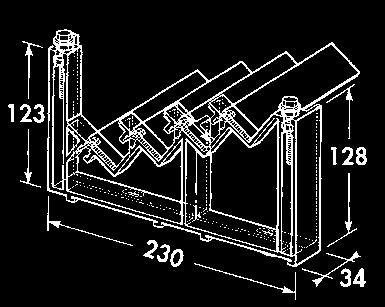

27 Fyrpoliga isolerade skenhållare BS 125A BS 400A Fyrpoliga isolerade trappstegsskenhållare Glasfiberförstärkt polyamid Självslocknande: UL 94 V-0 Fäste för beröringsskydd Enkel montering på DIN-skena eller montageplåt RoHS kompatibel Halogenfri BS 250A BSC 125A IEC BS/BSC 125A 125A - 160A För kopparskenor 12 x 4 och 15 x 5 Enkelt att ansluta Kan enkelt monteras på DIN-skena med hjälp av DR clips eller direkt på montageplåt. M6-skruv medföljer i förpackningen Halogenfri 1) Skruv för låsning av skenhållaren 2) Direkt montering av beröringsskydd med självborrande skruv 3) Monteras på montageplåt BS 250A 160A - 250A För kopparskenor M6 15 x 5 och 20 x 5 Kompakt Monteras med M6 skruv Möjligt att montera petskydd med hjälp av distanser Halogenfri BS 400A 160A - 630A För kopparskenor 15 x 5 20 x 5 32 x 5 20 x x 10 Enkel montering på DIN-skena eller montageplåt Kan utrustas med beröringsskydd som kan justeras i höjdled Halogenfri BS 125A Ui = 630 V Ui = 1000 V BSC 125A BS 250A 10 0, BS 400A 2 0,220 BS 125A Ui = 1000 V BSC 125A Ui = 630 V BS-B 125A 10 0, BSC-B 125A 10 0,100 För beräkning av skenhållaravstånd: se tekniska sidor Transparent skydd: Se sidan

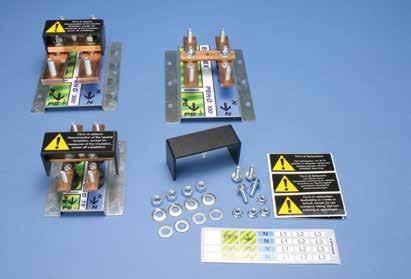

28 Frånskiljningsbart PEN System En unik lösning för TN-C/TN-S Nätverk NYHET Användningsområde: Specialanpassad produkt som möjliggör separation från PEN till PE+N Säkert frånskiljningssystem Tydlig märkning Undvik mätningsfel Förhindrar återinkopplingsfel I enlighet med gällande normer Märkning inkluderat på 12 språk Unik på marknaden PEN-D 75 2 I n : 125A max PEN-D I n : 250A max PEN-D I n : 630A max PEN-D ,55/ PEN-D ,80/ PEN-D ,52/

29 Frånskiljningsbart PEN System PEN-D Koppling i fördelningsskåp TN-S Distribution För TN-S strömförsörjning 29

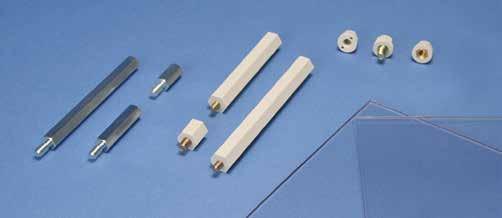

30 Distanser & tillbehör CAPN CAPB CAPN 1. Ett komplett sortiment av tillbehör för enkel montering av distributionskomponenter PS DMH M4-M5-M6 DH M5-M6 DMH M4/M5/M6 Metalldistanser Sexkantiga metalldistanser Förzinkat stål För att fästa plåtar, beröringsskydd eller profiler Hane-hona möjliggör stabil montering Se ritning under DH L A B DMH 10M4 10 M , DMH 15M4 15 M , DMH 20M4 20 M , DMH 25M4 25 M , DMH 30M4 30 M , DMH 35M4 35 M , DMH 40M4 40 M , DMH 50M4 50 M , DMH 60M4 60 M , DMH 15M5 15 M , DMH 20M5 20 M , DMH 25M5 25 M , DMH 30M5 30 M , DMH 35M5 35 M , DMH 40M5 40 M , DMH 50M5 50 M , DMH 60M5 60 M , DMH 70M5 70 M , DMH 80M5 80 M , DMH 15M6 15 M , DMH 20M6 20 M , DMH 30M6 30 M , DMH 40M6 40 M , DMH 50M6 50 M , DMH 60M6 60 M , DMH 70M6 70 M , DMH 80M6 80 M , DMH 90M6 90 M , DMH 100M6 100 M ,064 DH M5/M6 Distanser Hane-hona Elektrotekniska applikationer Isolering gjord av polystyrol Gängade ändar gjorda i förzinkat stål Arbetstemperatur upp till 80 C Isolationsspänning 1000 V L A B DH 15M5 15 M , DH 20M5 20 M , DH 30M5 30 M , DH 45M5 45 M , DH 55M5 55 M , DH 70M5 70 M , DH 85M5 85 M , DH 120M5 120 M , DH 15M6 15 M , DH 20M6 20 M , DH 30M6 30 M , DH 45M6 45 M , DH 70M6 70 M ,020 CAPN-CAPB Kapselmuttrar CAPN5 & CAPN CAPN5 M , CAPN6 M , CAPN15 M , CAPN16 M , CAPB5 M , CAPB6 M ,004 PS Skyddsskärm (tillverkad i PVC) Ui = 1000 V CAPB5 & CAPB DH 120M6 120 M ,035 L A e PS1000x60x BSC 125A/S 10 0, PS50020x BSC 125A/T 10 0, PS50026x BS 125A/T 10 0, PS1000x99x BS 125A/S 10 0, PS1000x250x BS 400/T 1 1, PS1000x2000x ,4 A CAPN15 & CAPN16 Med mässingsinsats Monteras på 30

31 31
