1 Innehåll Så här installerar och använder du DLS Reference series 5kanals förstärkare RA50 Välkommen! Tack för att du köpt DLS Reference series RA50, 5kanals bilförstärkare. Bruksanvisningen ger dig tips om hur du gör en professionell installation. Vi ber dig läsa genom bruksanvisningen innan du påbörjar installationsarbetet. Denna bruksanvisning innehåller ett antal skisser som skall underlätta om du vill göra installationen själv. Du kan göra arbetet själv med hjälp av instruktionen om du känner att du har kunskap och rätt verktyg. En dålig installation kan dock medföra att slutresultatet blir dåligt. Så om du känner du dig det minsta osäker bör du lämna över jobbet till en fackman. Gemensamma funktioner... 2 Installationen.. 2 Material och verktyg som behövs.. 3 Installationssats Kabeldragning... 3 Inkoppling: Strömkablar m.m Ingångar och kontroller Ingångskablar... 5 Högnivå, Autostartomkopplare... 6 Ingångsnivåkontroll... 6 Grand Bass Faskontrolll... 6 Delningsfilter RA50 högtalarinkoppling: Fyra högtalare subwoofer... 9 Två högtalare i bryggkoppling subwoofer vägs komponentsystem med aktiv delning subwoofer vägs komponentsystem med aktiv delning till midbas subwoofer Test Felsökning Proffsens tips Specifikationer Garantier DLS lämnar ett års garanti mot material och fabrikationsfel. Vid reklamation skall kopia av kvitto eller annat köpbevis bifogas reparationen. Teknisk hjälp Behöver du teknisk hjälp så vänd dej i första hand till den butik som sålt produkten. Kan de inte hjälpa dej så går det bra att kontakta DLS på telefon , eller skicka ett till: info@dls.se Denna bruksanvisning modifierad för RA50 i utförande med separat subingång.

2 I RA 50 ingår: RCAingångar Högnivåingångar Variabelt lågpassfilter Variabelt högpassfilter Bassboost funktion variabel 018 db Kontinuerligt variabel phase shift control 0180 grader Remote till och avslag Automatisk remotestart på högnivåingarna utan inkoppling av remotekabel. Elektroniska skyddskretsar mot kortslutning, DC offset och hög temperatur. Installationen Innan du påbörjar installationen Läs bruksanvisningen innan du påbörjar installationen. Se till så att du har alla verktyg, kablar m.m. tillgängligt innan du startar. På nästa sida hittar du en lista på vad som behövs. Placering av förstärkaren Viktigt Luften måste kunna cirkulera fritt runt förstärkaren. DLS Reference series förstärkare har en kompakt design som ger dig stor flexibilitet vid val av monteringsplats. Du kan montera den under en stol eller i bagageutrymmet. När du väljer installationsplats så kom ihåg att förstärkaren ger en hel del värme som måste kunna ventileras bort. Koppla bort batteriet Koppla alltid bort batteriets minuspol innan du påbörjar installationen. DLS logo på kylflänsen DLSlogon är fäst med två insexskruvar. Du kan lossa den, vrida på den, och montera logon i fyra olika lägen beroende på hur du monterar förstärkaren. Använd en 1,5 mm insexnyckel. Välj en plats där luften kan cirkulera fritt runt förstärkaren. Täck inte förstärkaren med matta. Göm den inte heller under några paneler. Montera inte förstärkaren upp och ner. Kontrollera så det inte finns kabelstammar, bromsrör eller bränsleslangar under plåten där du borrar fast förstärkaren. Om du monterar förstärkaren så här så erhålls bästa kylning av förstärkaren. 2

3 Verktyg och material som behövs Kabeldragning Verktyg: Skruvmejslar, kryss och spårmejsel Avbitare för kabel Kabelskalare Borrmaskin med borr Crimptång för kabelskor Digital multimeter eller testlampa Stålborste, fil eller en bit slippapper för att ta bort färg för att få en god jordkontakt. Fett för att smörja in jordanslutningen så den inte oxiderar Stereo head unit Material: Högtalarkbel: minimum 12 AWG = 4 mm 2 för subwoofers AWG = 1,52,5 mm 2 för övriga högtalare Skruv för montering av förstärkaren på en skiva som sedan fästs i bilen. Plus några extra skruv för att fästa säkringshållare, jordanslutning m.m. Eltejp för isolering 1216 mm plywood eller spånskiva som du monterar förstärkaren på. Installationsats för förstärkare: Köp om möjligt en färdig installationssats för förstärkaren. Den innehåller det mesta du behöver. Det här är vad du behöver om du köper grejorna separat: meter strömkabel AWG4 = 21 mm 2, dock minimum AWG 5 = 16 mm 2 En säkringshållare för montering nära batteriet säkring A. 5 meter AWG 15 = 1,5 mm 2 kabel för remotekabeln från bilstereo till förstärkare. RCAkabel från bilstereo till förstärkare. 5 meter för installation i bagagutrymmet. 2 3 meter för installation under sätet. Två ringkabelskor en för anslutning på batteriets pluspol, och en för anslutning till bilens chassie. Fyra till åtta kabelskarvar (strömtjuvar) för inkoppling av kablarna till högnivåingången (om du använder den). Buntband Isolerande skyddsslang för genomföring av strömkabel genom torpedvägg Proffsens Tips: Om du köper ett färdigt installationskit för förstärkare, och det finns flera att välja på, så välj den med kraftigast strömkabel. Detta för att få ett bättre ljud samt möjlighet att koppla till flera förstärkare i framtiden. Använd minimum AWG 4 = 21 mm 2 kabel för bästa resultat. Jordkabeln måste ha samma area. 3

4 Kablage Ingångar / utgångar Strömanslutning (12V) Koppla in en säkringshållare så nära bilens batteri som möjligt. Använd strömkabel AWG 4 = 21 mm 2 eller kraftigare. Använd en ringkabelsko för att koppla till batteriets pluspol. Smörj in pluspolen med fett för att förhindra korrosion. Använd en 80 A säkring för kabel 4AWG (21 mm 2 ). Anslut med ringterminal till batteriets pol. DLS Jordanslutning ( GND ) DLS FH1 eller FH2B säkringshållare Koppla en strömkabel från säkringshållaren till förstärkarens terminal för 12V. Skydda strömkabeln där den passerar genom torpedväggen. Använd en gummigenomföring eller skyddsslang. En skyddsslang kan behövas även på andra platser där strömkabeln riskerar att komma i kläm. Använd buntband för att fästa upp strömkabeln ihop med bilens egna kabelstammar. Försök att hitta en bra jordpunkt i bilens chassie så nära förstärkaren som möjligt. Skrapa loss ev. färg för att få god kontakt. Använd en stålborste eller slippapper för att ta bort färgen och få en ren metallyta. Använd en låsbricka eller taggbricka för god kontakt. Skydda anslutningen med fett eller ny färg för att undvika korrosion. Remoteanslutning ( REM ) För RCA lågnivåanslutning: Sätt ingångsväljaren i läge Low level. Koppla en kabel mellan radions utgång för motorantennstyrning till förstärkarens anslutning för remote. Förstärkaren startar då automatiskt när stereon slås på. Du kan antingen använda den kabel som ofta är inbyggd i RCA lågnivåkabeln, eller dra en ny separat kabel. Om du använder RCAkabelns remotekabel finns det en liten risk för att störningar induceras från remotekabeln in i RCAkabeln. För att vara säker på att undvika sådana problem föreslår vi att du alltid använder en separat remotekabel som dras separat från övriga kablar. Koppla remotekabeln direkt in i förstärkarens terminal. Finns ingen remoteanslutning på din stereo så kan du koppla remotekabeln till plus via någon säkring som blir spänningssatt via tändningsnyckeln. Sätt knappen High level auto start i läge OUT när du ansluter med lågnivåkabel. Anslut till huvudenhetens anslutning för remote eller motorantenn. RA50 För högnivåanslutning: Sätt ingångsväljaren i läge High level. För bästa resultat rekommenderar vi att du ansluter en remotekabel enligt beskrivningen ovan. Detta ger ett tyst till och frånslag av förstärkaren. Vid inkoppling med en remotekabel, ställ omkopplaren High level auto start i läge OUT. Om det inte finns någon remotespänning tillgänglig så kan förstärkaren slå till och från automatiskt med hjälp av signalen på högnivåingången. Detta fungerar när omkopplaren High level auto start står i läge IN. Koppla med en ringterminal till fordonets chassiejord Säkringar Power / Protectlampa Använd endast 30 amperes ATC bladsäkringar. 30 A Power (Green) Protect (Red) Powerlampan (grön ) tänds när förstärkaren slås på. Protectlampan ( röd ) tänds när förstärkaren slår ifrån p.g.a. DCoffset, överhettning eller kortslutning i ex.vis högtalarkablarna. 4

5 Ingångar och kontroller RA50 Ingångssignal Ingångssignalen kan vara lågnivå via bilstereons RCA utgångar, eller högnivå från bilstereons högtalarutgångar. Lågnivå = RCA är att föredra då det ger en bättre ljudkvalitet. Lågnivåingång Använd ett par skärmade RCAkablar av hög kvalitet. För montering i bagageutrymmet behövs en RCAkabel på 56 meter. För en montering under ett säte räcker en kabel på 23 meter. Undvik att dra RCAkablar på samma sida som ström och högtalarkablar då det kan induceras störningar i RCAkabeln. Sätt ingångsväljaren i läge Low level. Ingångsväljare för subkanalingången SUB IN under bottenplattan. RA 50 har en separat ingång för subkanal (SUB IN). Beroende på hur ingångsväljaren i bottenplattan är ställd så kan subkanalen matas antingen separat, eller via ingången för kanal 12. Ingångsväljare: CH1 from Input 1 CH2 from Input 2 CH3 from Input 3 CH4 from Input 4 Sub CH5 from Input 12 OBS! Vid signalmatning via högnivåingångarna måste omkopplarens övre läge användas för att subkanalen skall få signal. Högnivåingångar för kanalerna 1, 2, 3 & 4 Anslut bilstereons högtalarkablar till förstärkarens kablar för högnivåingång så som visas på bilden nedan. Du måste ansluta både och kablarna eftersom ingångarna är balanserade. Enbart signal ger lägre nivå och dålig ljudkvalitet. Du kan ändra högtalarfasning genom att växla och anslutningarna. Signalen till subkanalen matas också från högnivåingångarna om ingångsväljaren i bottenplattan står i övre läget. Högnivå, ingångskontakter: Grön: Vänster Svart: Vänster CH2 CH1 Svart: Höger Grå: Höger Högnivåingång på förstärka Högnivåplugg. ren.. Med ingångsväljaren i övre position så erhåller subkanalen sin signal från ingångarna för kanalerna CH1 och CH2. Med ingångsväljaren i undre position så erhåller subkanalen sin signal från ingången SUB INPUT. Om du vill använda den separata subutgång som finns på många huvudenheter så kan du ställa omkopplaren i det undre läget. Om din huvudenhet saknar separat subutgång så ställ omkopplaren i övre läget så slipper du använda yttre grenkabel. CH4 CH3 Högnivåingång på förstärkaren. Grön: Vänster Svart: Vänster Svart: Höger Grå: Höger Högnivåplugg. Automatisk start vid användning av högnivå: Med omkopplaren Input selector switch i läge High level, och omkopplaren High level Auto Start i läge IN, så startar förstärkaren automatiskt när den får signal. Du behöver då inte ansluta en separat remotekabel från din huvudenhet. Om du väljer att använda högnivåingen med remotekabel så ställer du omkopplaren High level Auto Start i läge OUT. Läs mer på nästa sida. Högnivå / Lågnivåomkopplare För bästa funktion på förstärkaren så finns en omkopplare för att välja mellan lågnivå och högnivåingång. CH1 from Input 1 CH2 from Input 2 CH3 from Input 3 CH4 from Input 4 Sub CH5 from SUB INPUT Med högnivåanslutning: Ställ tryckomkopplaren i läge High Med lågnivåanslutning: Ställ tryckomkopplaren i läge Low 5

6 Omkopplare för högnivå autostart För bästa funktion på förstärkaren så finns en omkopplare för att välja mellan automatisk start eller start med remotekabel från huvudenhet. Omkopplaren är placerad mellan säkringarna och högtalarterminalen. Vid inkoppling med högnivå och automatisk start: Tryck omkopplaren till läge IN Vid inkoppling med högnvå och start med remotekabel: Tryck omkopplaren till läge OUT OBS! Vissa bilstereo har ett BTL ICslutsteg som ger 6 V på högtalarutgången även när apparaten är frånslagen. Du ser detta genom att powerlampan på förstärkaren lyser hela tiden, även när apparaten är avstängd. I detta fall måste du använda en separat remoteledning kopplad till anslutningen för REMOTE på förstärkaren. Faskontroll Faskontrollen på baskanalen kan justeras kontinuerligt från grader. Denna funktion används för att få bästa möjliga front stage i ljudet från subwoofern. Starta på 0 och vrid långsamt medurs tills du upplever att basljudet kommer framifrån i bilen. Prova även med att fasvända subwoofern om du inte får det önskade resultatet. Det underlättar om man är två som hjälps åt, en som skruvar och en som lyssnar. Med hjälp av Remote Bass level control, se sida 8, justerar du även fasen från fjärrkontrollen. PHASE DEGREE Ingångsnivåkontroll För att förstärkarna skall kunna anpassas till olika bilstereo med varierande signalnivåer finns det möjlighet att justera ingångssignalnivån 8 V 0,5V. Efter att inkopplingen är klar, ställ nivåkontrollerna i läge 8V (helt moturs). GAIN 8V 0,5V Spela en CD eller band, sätt alla radions bas/ diskantkontroller eller equalizer så att du får en rak kurva. Vrid upp stereons volym tills du börjar höra distorsion, vrid sedan tillbaka volymen en bit. Justera nu nivåkontrollen på förstärkaren medurs tills du börjar höra distorsion och vrid sedan tillbaka den något. Nu är nivåkontrollerna på bilstereo och förstärkare matchade. På flerkanaliga förstärkare som RA50 är det nödvändigt att justera nivåerna till främre och bakre högtalare individuellt för att erhålla en balans mellan ljudet fram och bak. Olika högtalare har olika känslighet. Om du har en subwoofer så börja med att justera basljudet på denna till önskad nivå. Justera sedan nivån till framsystemet respektive bakre system tills du upplever en god balans mellan basljud och ljudet från de övriga högtalarna. Grand Bass 40 Hz Grand Bass används för att öka basljudet vid 40 Hz centerfrekvens. Du kan välja förstärkning mellan 0 db (ingen förstärkning) och 18 db (full förstärkning). Denna funktion används för att kompensera för baslådans funktion och för att du ska kunna justera basen efter din egen smak. Sätt nivåkontrollen på 0 db om du vill att funktionen ska vara urkopplad. GRAND BASS 0 18 db 6

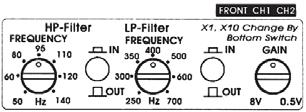

7 Delningsfilter RA50 har högpassfilter (HP), lågpassfilter (LP) och subsonicfilter. Brantheten på filtren är 12 db / oktav förutom Subsonicfiltret som har 18 db. Filtren kan kopplas ur om du vill köra förstärkaren i fullrange. Några filter har valbara frekvensområden som väljs med omkopplare i förstärkarens bottenplatta. Filterkonfigurationen för respektive kanaler finns i den tekniska specifikationen på sida 15. Högpassfilter Högpassfiltret (HP) stoppar låga frekvenser från att nå högtalaren. Det används oftast vid ca 60 Hz för att skydda små högtalare ( som 6 och mindre ) från djupbas. HPfilter FREQUENCY Hz Filter på kanal 1 & 2 Kanal 1 & 2 har högpassfilter (HP), och lågpassfilter (LP). Filtrens branthet är 12 db / oktav. Filtren kan kopplas ur om du vill köra förstärkaren i fullrange. Lågpassfiltret (LP) har två olika frekvensområden som väljs genom att ändra omkopplaren i förstärkarens bottenplatta. Följande frekvensområden kan väljas: x1 = Hz x10 = 2,5 khz 7 khz Lågpassfiltret används vid inkoppling av ett 2 eller 3vägs komponentsystem med aktiv delning. Se senare exempel i bruksanvisningen. Lågpassfilter Lågpassfiltret (LP) används vanligtvis till subwoofers/baslådor. Det släpper igenom lägre frekvenser och stoppar högre. En vanlig inställning är mellan Hz. Filtret kan kopplas in/ur. LPfiltret på kanal 1&2 har ett annat frekvensområde Subsonicfilter Ett subsonicfilter används för att ta bort de allra lägsta frekvenserna från en baslåda. Vid läge IN så reduceras frekvenser under 25 Hz. LPfilter FREQUENCY Hz IN OUT Omkopplare i bottenplatta CH1, CH2 LPfilter Frequency selector x Hz x10 2,5 7 khz Högpassfiltret (HP) stoppar låga frekvenser från att nå högtalaren. Det används oftast vid ca 60 Hz för att skydda små högtalare ( som 6 och mindre ) från djupbas. 7

8 Filter på kanal 3 & 4 Filter på kanal 5, subkanal Kanal 3&4 är försett med ett högpassfilter (HP). Filtrets branthet är 12 db / oktav. Filtret kan kopplas ur om du vill köra förstärkaren i fullrange. Högpassfiltret har tre olika frekvensområden som väljs genom att ändra omkopplaren i förstärkarens bottenplatta. Följande frekvensområden kan väljas: x1 = Hz x5 = 250 Hz 700 Hz x50 = 2,5 khz 7 khz Högpassfiltret används vid inkoppling av ett 2 eller 3vägs system med aktiv delning. Se senare exempel i bruksanvisningen. Omkopplare i bottenplatta x Hz x Hz x50 2,5 7,0 khz CH3, CH4 HPfilter Frequency selector Fjärrkontroll för basnivå och fasjustering RA50 levereras med en fjärrkontrollenhet. Med denna kan du justera nivån till baskanalen samt ändra fasen till subwoofern (CH5). Sitt i framsätet och justera in basljudet individuellt så att det passar dig själv. Anslut den medföljande kabeln mellan fjärrkontrollboxen och uttaget på förstärkaren. Stläll omkopplaren Remote Bass Level & Phase i läge IN. Subkanalen (CH5) har ett lågpassfilter (LP) och ett subsonicfilter. Lågpassfiltrets branthet är 12 db / oktav, och subsonicfiltret 18 db. Subsonicfiltret kan kopplas in/ur. Lågpassfiltret släpper igenom lägre frekvenser och stoppar högre. En vanlig inställning är mellan Hz. Filtret kan justeras mellan Hz. Subsonicfiltret används för att ta bort de allra lägsta frekvenserna från en baslåda. Filrets delningsfrekvens är 25 Hz. Grand Bass används för att öka basljudet vid 40 Hz centerfrekvens. Du kan välja förstärkning kontinuerligt från 0 db (ingen förstärkning) och upp till 18 db (full förstärkning). Denna funktion används för att kompensera för baslådans funktion och för att du ska kunna justera basen efter din egen smak. Sätt nivåkontrollen på 0 db om du vill att funktionen ska vara urkopplad. Faskontrollen PHASE, på baskanalen, kan justeras kontinuerligt från grader. Denna funktion används för att få bästa möjliga front stage i ljudet från subwoofern. Starta på 0 och vrid långsamt medurs tills du upplever att basljudet kommer framifrån i bilen. Prova även med att fasvända subwoofern om du inte får det önskade resultatet. Det underlättar om man är två som hjälps åt, en som skruvar och en som lyssnar. Har du fjärrkontrollen inkopplad så gör du det själv via denna. 8

9 Högtalarinkoppling RA50 Detta är en 5kanals stereoförstärkare. Den kan kopplas på flera olika sätt som beskrivs på följande sidor. Exempel 1. Fyra fullregisterhögtalare inkopplade i stereo till främre och bakre kanaler, kanal1 4 En subwoofer till kanal 5 Främre högtalarpar Bakre högtalarpar Filterinställningar kanal 1 & 2 OBS! Högtalarutgången på baskanalen är 2 ohms stabil. Två 4 ohms subwoofers kan kopplas parallellt till 2 ohm. Filterinställningar kanal 5 HPfilter: i läge OUT spelar förstärkaren fullrange. Om du vill begränsa återgivningen av lägre frekvenser så sätt omkopplaren i läge IN. En typisk inställning är Hz. LPfilter = OUT Omkopplare i bottenplatta: läge x1 LPfilter: 6080 Hz Subsonicfilter: läge IN För inställning av GRAND BASS och PHASE, se sida 8. Filterinställningar kanal 3 & 4 HPfilter: i läge OUT spelar förstärkaren fullrange. Om du vill begränsa återgivningen av lägre frekvenser så sätt omkopplaren i läge IN. En typisk inställning är Hz. Omkopplare i bottenplatta: läge x1 9

10 Högtalarinkoppling RA50 Exempel 2. Två fullregisterhögtalare inkopplade i stereo bryggkoppling till främre och bakre kanaler, kanal 1 2 och 3 4 En subwoofer till kanal 5 Främre högtalare anslutna i bryggkoppling OBS! Högtalarutgången på baskanalen är 2 ohms stabil. Två 4 ohms subwoofers kan kopplas parallellt till 2 ohm. Filterinställningar kanal 1 & 2 Filterinställningar kanal 5 HPfilter: i läge OUT spelar förstärkaren fullrange. Om du vill begränsa återgivningen av lägre frekvenser så sätt omkopplaren i läge IN. En typisk inställning är Hz. LPfilter = OUT Omkopplare i bottenplatta: läge x1 LPfilter: 6080 Hz Subsonicfilter: läge IN För inställning av GRAND BASS och PHASE, se sida 8. Filterinställningar kanal 3 & 4 HPfilter: i läge OUT spelar förstärkaren fullrange. Om du vill begränsa återgivningen av lägre frekvenser så sätt omkopplaren i läge IN. En typisk inställning är Hz. Omkopplare i bottenplatta: läge x1 10

11 Högtalarinkoppling RA50 Exampel 3 Ett 2vägs komponentsystem inkopplat med aktiv delning. Förstärkarens interna delningsfiltren används. En subwoofer till kanal 5 Midbaselement Tweeters Filterinställningar kanal 1 & 2 OBS! Högtalarutgången på baskanalen är 2 ohms stabil. Två 4 ohms subwoofers kan kopplas parallellt till 2 ohm. HPfilter: i läge OUT spelar förstärkaren fullrange. Om du vill begränsa återgivningen av lägre frekvenser så sätt omkopplaren i läge IN. En typisk inställning är Hz. LPfilter = IN, inställning 400 Hz ( x10 = 4 khz) LPfilteromkopplare i bottenplatta: läge x10 Denna inställning ger en lågpass delningsfrekvens på 4 khz, eller välj din egen frekvens. Filterinställningar kanal 3 & 4 Filterinställningar kanal 5 LPfilter: 6080 Hz Subsonicfilter: läge IN För inställning av GRAND BASS och PHASE, se sida 8. HPfilter: i läge IN, inställning 80 Hz ( x50 = 4 khz) HPfilteromkopplare i bottenplatta: läge x 50 Denna inställning ger en högpass delningsfrekvens på 4 khz, eller välj din egen frekvens. 11

12 Högtalarinkoppling RA50 Exampel 4. Ett 3vägs komponentsystem. Midbasen ansluten till kanal 12 med aktiv frekvensdelning Midrange och tweeter ansluten till kanal 34 med aktiv frekvensdelning. En subwoofer till kanal 5 Mid bas Filterbobox Filter Midrange Tweeter Filterinställningar kanal 1 & 2 OBS! Högtalarutgången på baskanalen är 2 ohms stabil. Två 4 ohms subwoofers kan kopplas parallellt till 2 ohm. Filterinställningar kanal 5 HPfilter: i läge OUT spelar förstärkaren fullrange. Om du vill begränsa återgivningen av lägre frekvenser så sätt omkopplaren i läge IN. En typisk inställning är Hz. LPfilter = IN, inställning 400 Hz, eller välj din egen frekvens. LPfilteromkopplare i bottenplatta: läge x1 LPfilter: 6080 Hz Subsonicfilter: läge IN För inställning av GRAND BASS och PHASE, se sida 8. Filterinställningar kanal 3 & 4 HPfilter: i läge IN, inställning 80 Hz ( x5 = 400 Hz), eller välj din egen frekvens. HPfilteromkopplare i bottenplatta: läge x 5 Denna inställning ger en högpass delningsfrekvens på 400 Hz, eller välj din egen frekvens. 12

13 Test Innan du slutför installationen bör du göra följande tester för att vara säker på att kablarna är korrekt kopplade och att allt fungerar som det ska. Koppla in batteriet på nytt När kabeldragningen är klar så kan du återigen ansluta batteriets minuspol. Testa strömanslutningen 1. Slå på bilstereon men skruva inte upp volymen. Förstärkarens gröna indikatorlampa skall nu lysa. Gör den inte det så kontrollera kablarna för remote och 12volt. Kontrollera även jordanslutningen. 2. Vrid upp bilstereons volym en bit. Kontrollera att det kommer ljud från samtliga högtalare. Hörs inget ljud så kontrollera alla anslutningar på förstärkare och högtalare. Testa högtalaranslutningarna Förvissa dej om att högtalarna är rätt kopplade. Använd balanskontrollen för att kontrollera att vänster/höger högtalare är kopplade till höger/ vänster kanal. Hörs inget ljud alls så kontrollera anslutningarna igen. Felsökning Om något fel skulle uppstå vid installationen, eller senare, så kan följande råd vara till hjälp vid felsökningen. FÖRSTÄRKAREN HELT DÖD: 1. Mät om det finns ström fram till förstärkarens terminalanslutningar för 12 Volt och remote med hjälp av ett mätinstrument. Kontrollera jordanslutningen så att den är fullgod. 2. Kontrollera batteriterminalerna. 3. Kontrollera huvudsäkringen vid batteriet. Om säkringen är trasig så leta efter en ev. kortslutning i strömmatningskabeln till förstärkaren. 4. Kontrollera förstärkarens säkringar. Är dessa trasiga så byt dessa mot nya med samma värde, aldrig ett högre värde! Om säkringarna ånyo går sönder är det ett internt fel i förstärkaren. Lämna den till din återförsäljare för reparation. 5. För att starta förstärkaren krävs en spänning på 915 volt på remoteanslutningen, kontrollera att det finns spänning när bilstereon slås på. FÖRSTÄRKARENS SÄKRING GÅR SÖNDER ÄVEN VID LÅG VOLYM: 1. Kontrollera om någon högtalarkabel är kortsluten eller ligger till jord (klämda kablar). FÖRSTÄRKAREN STÄNGER AV EFTER MI NUTER. Förstärkaren är överhettad på grund av dålig kylning. Kontrollera placeringen som måste vara fri från föremål som hindrar ventilationen. Åtgärd: 1. Flytta förstärkaren till en plats med bättre ventilation. 2. Installera en eller två fläktar som blåser över kylflänsen och leder bort värmen. 3. Överhettning kan orsakas av belastning med högtalarimpedanser under de tillåtna. Se sid 15 om högtalarbelastning. LJUD SAKNAS I NÅGON AV HÖGTALARNA: Kontrollera följande: 1. Kontrollera inställningen av balanskontrollen. 2. Kontrollera inställningen av faderkontrollen. 3. Kontrollera anslutningen av högtalarkablarna till både slutsteg och högtalare. 4. Kontrollera signalkablarnas anslutning. 5. Skifta lågnivåanslutningarna. Om felet flyttar sig till annan högtalare är det fel i lågnivåkabeln. Kvarstår felet ligger detta i förstärkaren eller högtalaren. 13

14 ProffsensTips: STÖRNINGSPROBLEM VINANDE LJUD SOM VARIERAR MED VARV TALET OCH VOLYMEN: Åtgärd: 1. Dra bilstereons kabel direkt till batteriet. 2. Koppla om bilstereons jord till annan punkt med ren metallyta. 3. Kontrollera alla strömanslutningar så att det inte kan bli spänningsfall. 4. Kontrollera systemets jordförbindelser. 5. Installera en Power Cap kondensator. Den är mycket effektiv när det gäller att filtrera bort störningar. KONSTANT VINANDE LJUD: Åtgärd: 1. Kontrollera att alla enheter i systemet är jordade i samma punkt. 2. Kontrollera kvaliten på jordkabeln från batteriet till bilens chassie. 3. Koppla ur signalkablarna till förstärkaren för att se om störningarna försvinner. Om de gör det så tar signalkablarna in störningarna. Prova att lägga en lös lågnivåkabel rakt över sätena i bilen och se om störningarna försvinner. Om de gör detta så ändra lågnivåkablarnas placering. Försvinner inte störningarna så prova en lågnivåkabel där den yttre skärmen endast är ansluten i den ända som är ansluten till signalkällan (bilstereon). Sådana kablar kallas quasibalanserade kablar. DLS PRO och ULTIMATE lågnivåkablar är quasibalanserade. ProffsensTips: HÖGTALARFASNING / POLARITET. Alla högtalare i ett system skall vara kopplade med samma fasning (polaritet). Det innebär att alla högtalarkoner skall röra sig åt samma håll, annars kan ljudet påverkas med ex.vis sämre basåtergivning som följd eftersom högtalarna motarbetar varandra. Kolla fasningen så här: Tag ett 1,5 volts batteri. Anslut batteriets pluspol till kabeln som kommer från högtalarens plusanslutning, och batteriets minuspol till kabeln från högtalarens minusanslutning. Konen på högtalaren skall nu röra sig utåt. Gör om kontrollen på alla högtalare (ej diskanter) och se till att konen rör sig åt samma håll på alla ingående högtalarelement. Har du en separat subbashögtalare i systemet med ett passivt 12 db filter så kan du prova att koppla denna med olika polaritet för att se vilket som låter bäst. Fasvridningen i passiva filter kan göra att det ibland är nödvändigt att ändra polariteten. Batteri 1,5 Volt OBS! Tweeters kan inte testas på detta sätt, dubbelkolla istället kopplingarna. ProffsensTips: Installation i bagageutrymmet Drag ditt kablage till förstärkaren tillsammans med bilens eget kablage i dörrtrösklarna på bilen. Många bilar har isolerade kanaler för kabeldragning. Du kan behöva lossa dörrtrösklarna och lyfta på mattor. ProffsensTips: Fäst upp kablarna Använd om möjligt buntband för att fästa ihop, eller fästa upp kablaget. Men fäst aldrig signalkablar ihop med ström eller högtalarkablar. ProffsensTips: Använd crimpanslutningar Köp gärna en crimptång och använd kontakter för crimpning av kablar till ström och högtalarterminaler. 1. Skala bort 6 mm av kabelns isolering. 2. För in den avskalade biten i kontakten. 3. Tryck till ordentligt med crimptången. ProffsensTips: Högtalar och strömkablar Dra inte strömkablar och högtalarkablar tillsammans. Strömkablarna kan generera ett vinande ljud i högtalarna. Dra dessa kablar på var sin sida i bilen. 14

15 Specifikationer DLS REFERENCE RA50 RA50 Antal kanaler 5 Arbetssätt AB RMS uteffekt vid 13,8 Volt, 20 Hz 20 khz, max 0,1 % THD, alla kanaler belastade Uteffekt i 4 ohm 4 x 70 W 1 x 265 W Uteffekt i 2 ohm 4 x 110 W 1 x 365 W W < 0,1% Signal/brusförhållande, Avägd >100 db Dämpfaktor >200 Frekvensområde / 0,5 db 10 Hz 50 khz Ingångsimpedans, lågnivå >10 kohm* Ingångsimpedans, högnivå 330 ohm* Högnivåingång med autostart Ja Ingångskänslighet 0,5 8V Branthet på filter 12 db / oktav * kan kopplas om mellan Låg/högnivå och Auto Start Filterkonfiguration på främre kanaler (12): Filter, högpass Hz** Filter, lågpass Hz** (Omkopplare x1 / x10) ** kan kopplas in/ur Filterkonfiguration på bakre kanaler (34): Filter, högpass Hz** (Omkopplare x1 / x5 / x50) ** kan kopplas in/ur Filterkonfiguration på subkanal (5): Filter, lågpass Hz Fast subsonicfilter 25 Hz, 18 db/oktav branthet*** Phase shift grader kontinuerligt Ja Grand bass justerbar nivå vid 40 Hz 0 18 db Remote bass level och phase control Ja*** *** kan kopplas in/ur Skyddskretsar ström, temperatur & DC offset Max kabelarea, DC ingång 4 AWG, 21 mm 2 Max kabelarea, högtalarutgångar 10 AWG, 6 mm 2 Max kabelarea, subutgång 7 AWG, 10 mm 2 Strömförbrukning: Tomgång Maximum Säkringar Dimensioner HxBxD(mm) Dimensioner (tum) Vikt 1,2 A 90 A 3 x 30 A (ATC) 59x479x245 2,33x18,855x9,65 5,5 kg / 12,1 lb OBS! Förstärkarna är 2 ohms stabila. Det innebär att i stereoläge kan du belasta med två ohms impedans på varje kanal. Förstärkarens kanal 14 kan belastas med 2 ohm per kanal. Om kanal 12 & 34 bryggkopplas kan du belasta med lägst 4 ohms impedans. I mono bryggkoppling ser förstärkaren en 4 ohms högtalarlast som 2 ohm. Mono / baskanalen på RA50 klarar 2 ohms belastning, till exempel två 4 ohms subwoofers i parallellkoppling. Vi har en policy med kontinuerlig uppdatering av vårt produktsortiment. Vi förbehåller oss därför rätten till ändringar i specifikationer och utförande utan föregående avisering. 15
