1 7:5:7 Ver. 2 System DE HÖGSTA kraven på moderna audioutrustningar, när det gäller ljudtrycksnivå, spridning och ljudkvalitet, kan bara ställas på system med aktivt delade flerkomponentsystem där audiosignalens olika frekvensband förstärks och återges separat. 2-vägssystem med extra sub-bassystem ger förmodligen AKTIVT DELADE det bästa resultatet i förhållande till priset. Basregistret tar sub-baslådorna hand om och mellanregister/diskant återges av högklassiga fullrangelådor. av de väsentliga fördelarna med att använda aktivt delade tvåvägssystem med extra sub-baslådor är det faktum att sångljudet inte delas upp på flera högtalarsystem. Detta, i sin tur, gör det betydligt smidigare att justera ljudet. Detta till skillnad från aktivt delade 3- eller 4- vägssystem där det är nödvändigt att genomföra komplicerade analyser och mätningar av ljudspektra. EN Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

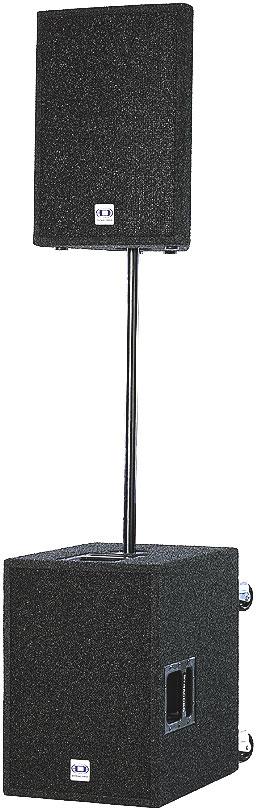

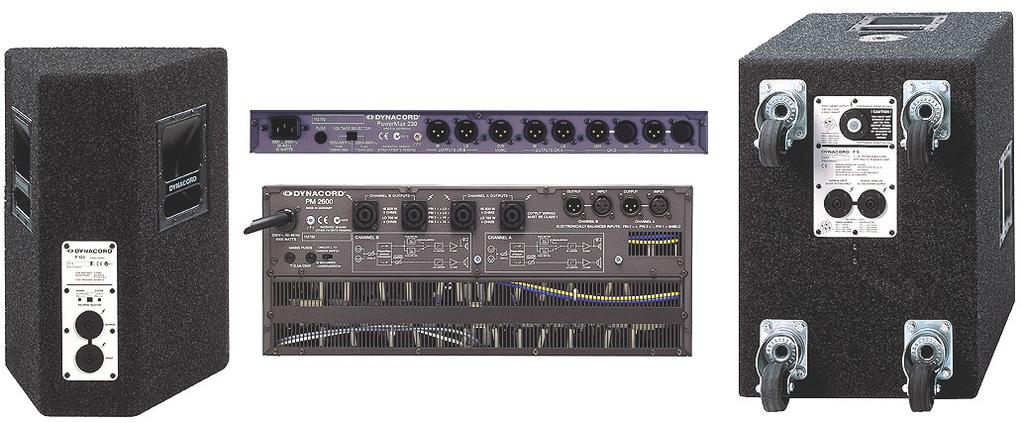

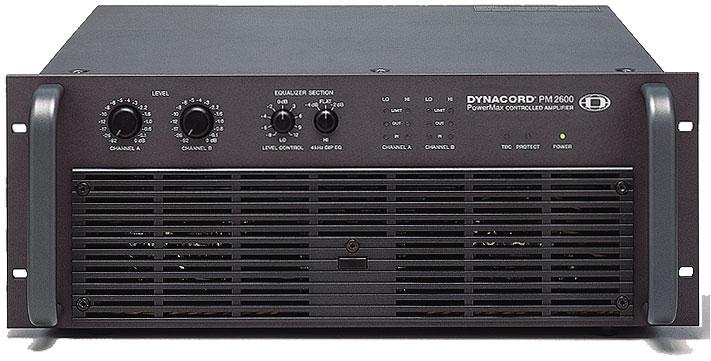

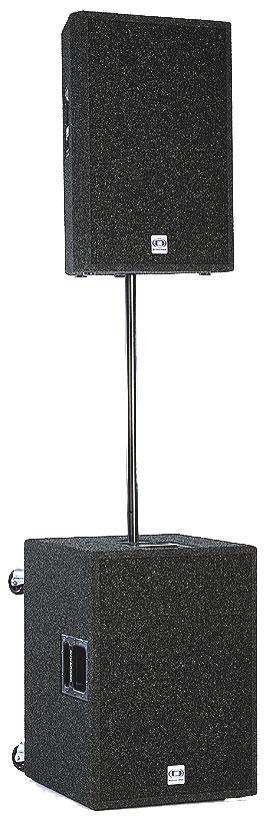

2 små scener och i små lokaler, är det fullt tillräckligt att använda en sub-baslåda, eftersom PÅ det är praktiskt taget omöjligt att avgöra varifrån basfrekvenser kommer under sådana förhållanden. På större scener är det oundvikligt att man måste använda separata sub-baslådor på vardera sidan. Annars skulle nivåskillnaden mellan bas och diskant ge en hörbar försämring av den totala ljudbilden. Om man också inkluderar en centralt placerad sub-baslåda, kan det naturligtvis förbättra ljudkvaliteten ytterligare. PowerMax 3-systemet i direkt nedstigande led efterträdare till det legendariska P3-systemet består av två F vägslådor, två F5 15 sub-baslådor, ett PM2600 slutsteg, fyra 15 m långa systemkablar och två högtalarstativ. Detta aktivt delade 2-vägssystem är klart att användas i en handvändning. Slutsteget har också en kontrollenhet och lämnar 2 x 700 W i basregistret och 2 x 600 W i mellanregistret/diskanten. Systemets kablage ger snabb och enkel installation och högsta tänkbara pålitlighet. Man kan driva två mellanregister/diskantlådor och två subbaslådor per sida i ett stereosystem med ett enda PM2600 slutsteg. PowerMax 5-systemet i direkt nedstigande led efterföljare till det legendariska P5-systemet består av två F vägslådor, två F8 18 sub-baslådor, ett PM2600 slutsteg, fyra systemkablar och två högtalarstativ. Vi ger också tre års garanti på utrustningen. F 120, PM Controller och F 5 sedda bakifrån. Här ser man den karakteristiska trapetsformen på topplådan och de praktiska transporthjulen på sub-baslådan.

3 7:5:8 Ver. 2 Tekniska specifikationer Modell/Artikelnummer F120/ F150/ F5/ F8/ Typ 2-vägs 2-vägs Sub-bas Sub-bas Komponenter Bas 1 x 12 1 x 15 1 x 15 1 x 18 EVM 12L Proline EVM 15L Proline EV DL15X EVX 180A Diskant DH 2T DH 2T HT 94 HT 94 Nominell effektkapacitet RMS 300 W 400 W 400 W 500 W Musikeffekt 600 W 800 W 800 W 1000W Frekvensomfång (-10 db) 75 Hz - 18 khz 70 Hz - 18 khz Hz Hz Nominell SPL (1 W/1 m) 100 db 102 db 100 db 100 db Max SPL (beräknat med musikeffekt) 128 db 131 db 129 db 130 db Impedans 8 Ω 8 Ω 8 Ω 8 Ω Delningsfrekvens 1,6 khz 1,6 khz 160 Hz 160 Hz Mått B x H x D (mm) 436 x 629 x x 755 x x 617 x x 737 x 674 Vikt 21,5 kg 26,5 kg 30,5 kg 38,0 kg Kompletta system/artikelnummer PowerMAx 3/ PowerMax 5/ PM2600 Diskankanalerna Baskanalerna Belastningsimpedans 8 Ω 4 Ω 8 Ω 4 Ω Max uteffekt i mellanregistret, 380 W 700 W 380 W 700 W THD = 1%, 1 khz, 60 Hz Märkeffekt THD <0,1% 300 W 600 W 350 W 700 W Max uteffekt enkanaligt 400 W 750 W 400 W 750 W Dynamisk effektreserv, IHF-A Max utspänning RMS, THD=1% 58,7 V 58,7 V Typ av frekvensdelning PowerMax*, aktivt 2 vägs stereo Delningsfrekvens 90 Hz Basfilter 12 db/oktav, 25 Hz vid -3 db referens 1 khz Frekvensomfång -3 db ref. 1 khz, med basfilter 25 Hz - 45 khz Lägsta belastningsimpedans 2,5 Ω Ingångskänslighet vid = 4 Ω 0 dbu (775 mv) Max nivå in +21 dbu (8,7 V) THD vid märkeffekt, bandbredd = 80 khz <0,05 % Överhörning <-60 db Spännings/tidsförhållande 30 V/µs Effektbandbredd THD = 1% ref. 1 khz, 10 Hz - 50 khz halv = 4 Ω Ingångsimpedans 20 Hz - 20 khz, balanserad 20 Ω Dämpfaktor >300 Signal/brusförhållande, A-vägt >100 db Strömförsörjning 230 V, Hz Effektförbrukning vid 1/8 av full = 4Ω 1800 W Skyddskretsar Audiolimiter (APC), TBC, överhettningsskydd, skydd mot DC och HF på utgångarna, EMF-skydd (reflekterad elektromagnetisk energi), strömlimiter, och fördröjd uppstart. Kylning Front till bakstycke, 4-stegsfläktar Säkerhetsklass 1 Mått (B x H x D) mm 483 x 177 x 426 Vikt 30 kg Artikelnummer * Patentsökt Standard Audio Systems AB Anton Tamms Väg 1 Tel Upplands Väsby Fax

4

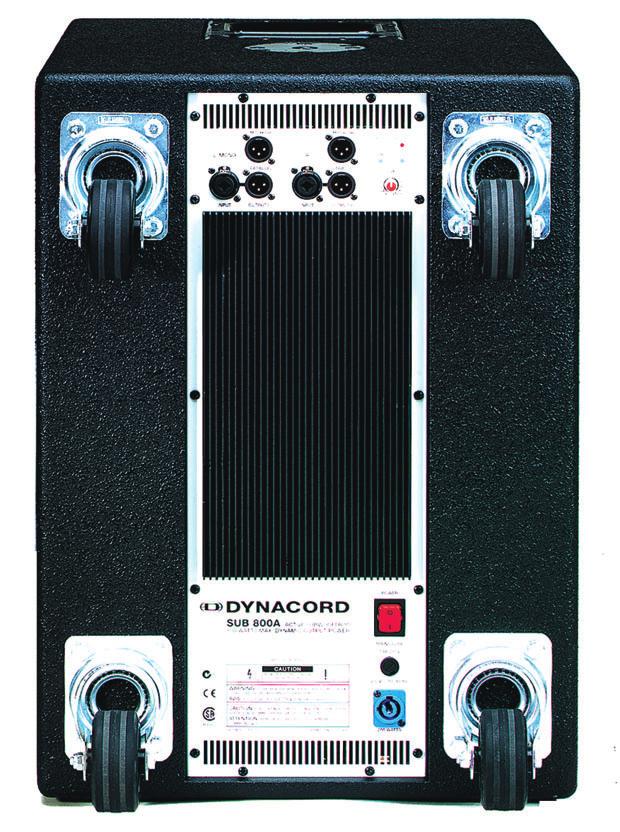

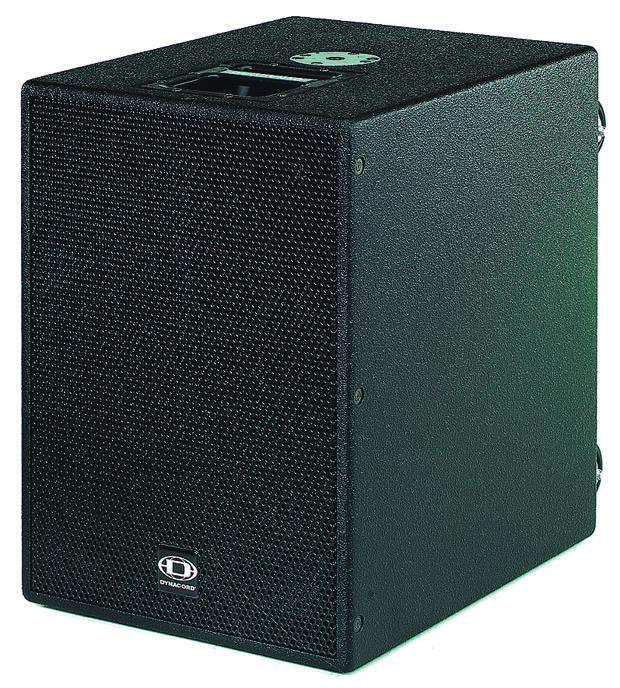

5 7:5:8B Ver. 2 SUB 800 A Aktiv subbaslåda SUB 800 A är en aktiv subbaslåda med ett 15 -element, aktivt PowerMax delningsfilter i stereo och inbyggt slutsteg. Med SUB 800 A kan fullrangesystem, t.ex. de som utnyttjar en PowerMate eller kombinationer med mixer och slutsteg, mycket enkelt utökas till ett 2-vägs aktivt delat stereosystem med subbas. Sub 800 kan också användas parallellkopplad med ett befintligt system för mer kraftfull förstärkning av basregistret. Det inbyggda elektroniska 2-vägs stereodelningsfiltret, som utnyttjar PowerMaxteknologi, delar upp signalen i mono subbas och stereo mellanregister/diskant. Från mellanregister/diskantanslutningarna på SUB 800 i aktiv 2-vägsmode, skickar man mellanregister/diskantsignalen till masterreturens kontakter på mixern eller PowerMate för att förstärkas. Monosubsignalen, som är summan från V/H kanal, skickas till det inbyggda slutsteget. Det infällt monterade högeffektiva slutsteget har 800 W uteffekt (max. kontinuerligt IHF-A) och har klas H kretstopologi. 15 -högtalaren Electro Voice DL 15 Y kan leverera maximalt 128 db/1 m SPL. Naturligtvis är SUB 800 A också utrustad med alla kända typer av skyddskretsar inklusive en audiolimiter, TBC, reflekterad EMF, DC, HF och kortslutning samt överhettningsskydd ochh en skyddskrets med halogenlampor och en termobrytare. Höljet till SUB 800 A är behandlat med extremt tålig svart strukturlack. Fyra stora hjul på bakstycket och två infällda metallhandtag ger enkel och bekväm hantering. Standard Audio Systems AB Anton Tamms Väg Upplands Väsby Tel Fax

6 Olika konfigureringar SPECIFIKATIONER EFFEKTKAPACITET RMS 800 W Musikeffekt kontinuerligt 540 W SPL-nivåer 1 W/1 m 100 db Max SPL beräknad 128 db Impedans Nominell 8 Ω Frekvensomfång -10 db Hz Delningsfrekvenser Internt passivt delningsfilter 100 Hz, 12 db/oktav Rekommenderad delningsfrekvens aktivt PowerMax12*, 100 Hz Komponenter Bashögtalare/EDV-numnmer EV DL15Y/ Anslutningar Ingång - utgång 2 x NL4MP Stift 1+/- Mått B x H x D (mm inkl. fötter) 431 x 601 x 664 Vikt (kg) 43,0 Utförande Material Mediapan 16 mm Ytfinish Svartlackerad Stativbrunn med gänga 1 Handtag 2 Frontgaller Stål Hjul 4 vridbara transporthjul Garanti 36 månader
