SC-610/615/630 (M) HORNHÖGTALARE FÖR PA-SYSTEM

Transkript

1 13:6:6 Ver. 1 SC-61/615/63 (M) HORNHÖGTALARE FÖR PA-SYSTEM BESKRIVNING TOA-s SC-serie hornhögtalare för PA-system är konstruerade för att kunna användas både inom- och utomhus. Serien omfattar sex modeller med uteffekterna 1 W (SC-61 och SC-61M),15 W (SC-615 och SC-615M) och 3 W (SC-63 och SC-63M). M -modellerna passar i system med hög impedans (7 V/1 V-linjer) och standardmodellerna passar i lågohmiga system (8 Ω). Detta breda produkturval gör det möjligt att välja en idealisk högtalare för praktiskt taget alla applikationer. SC-högtalarna har nyutvecklade membran tillverkade av speciella värmebeständiga fibrer som är impregnerade med fenolharts för att förhindra att membranet drar åt sig fukt och ändrar form. Hög verkningsgrad har också blivit möjlig genom att man har minskat mellanrummet mellan talspolen och magneten. Spolkärnan av aluminiumfolie ger också utmärkt värmeavledning för att kunna klara av hög inmatad effekt, vilket ger bra hållbarhet. Alla högtalare i denna serie har TOA-s unika ovala form, vilket bidrar till den mycket tydliga återgivningen av tal. Monteringskonsolerna och alla utvändiga delar (skruvar och bultar) är tillverkade av rostfritt stål. Själva hornet är behandlat med ett 5 mikron (,5 mm) tjock sprutlackering, vilket är ungefär tre gånger tjockare än vad vanliga horn har. Alla dessa faktorer sammantaget ger utmärkt väderbeständighet och bra rostskydd. Dessutom är utsidan på själva tratten gjord av aluminium vilket tål stötar mycket bättre än plastmaterial. Modellerna för höga impedanser är försedda med en väljare för ingångsimpedans (4 steg för 1 V-inje och 5 steg för 7-V-linje) vilket gör att man kan ställa in önskad impedans utan att behöva ta isär högtalaren. Väljaren har också ett OFFläge för att förhindra att högtalaren skadas på grund av felaktigt vald impedans. EGENSKAPER Både högohmiga (för 7 V/1 V-linjer) och lågohmiga modeller (8 Ω). Tre olika märkeffekter: 1 W, 15 W och 3 W. Monteringsdetaljer (monteringskonsol, skruvar och bultar) av rostfritt stål och sprutlackerat horn ger utomordentlig väderbeständighet och bra rostskydd. Tåligt ovalt horn av aluminium. De högohmiga modellerna har impedansväljare monterad på en panel för bekväm anpassning till olika linjeimpedanser. Off-white färg (motsvarande RAL 91) som lätt smälter in i omgivningen. Uppfyller kraven i IP65-specifikationen. Anton Tamms Väg 1 Tel Upplands Väsby Fax

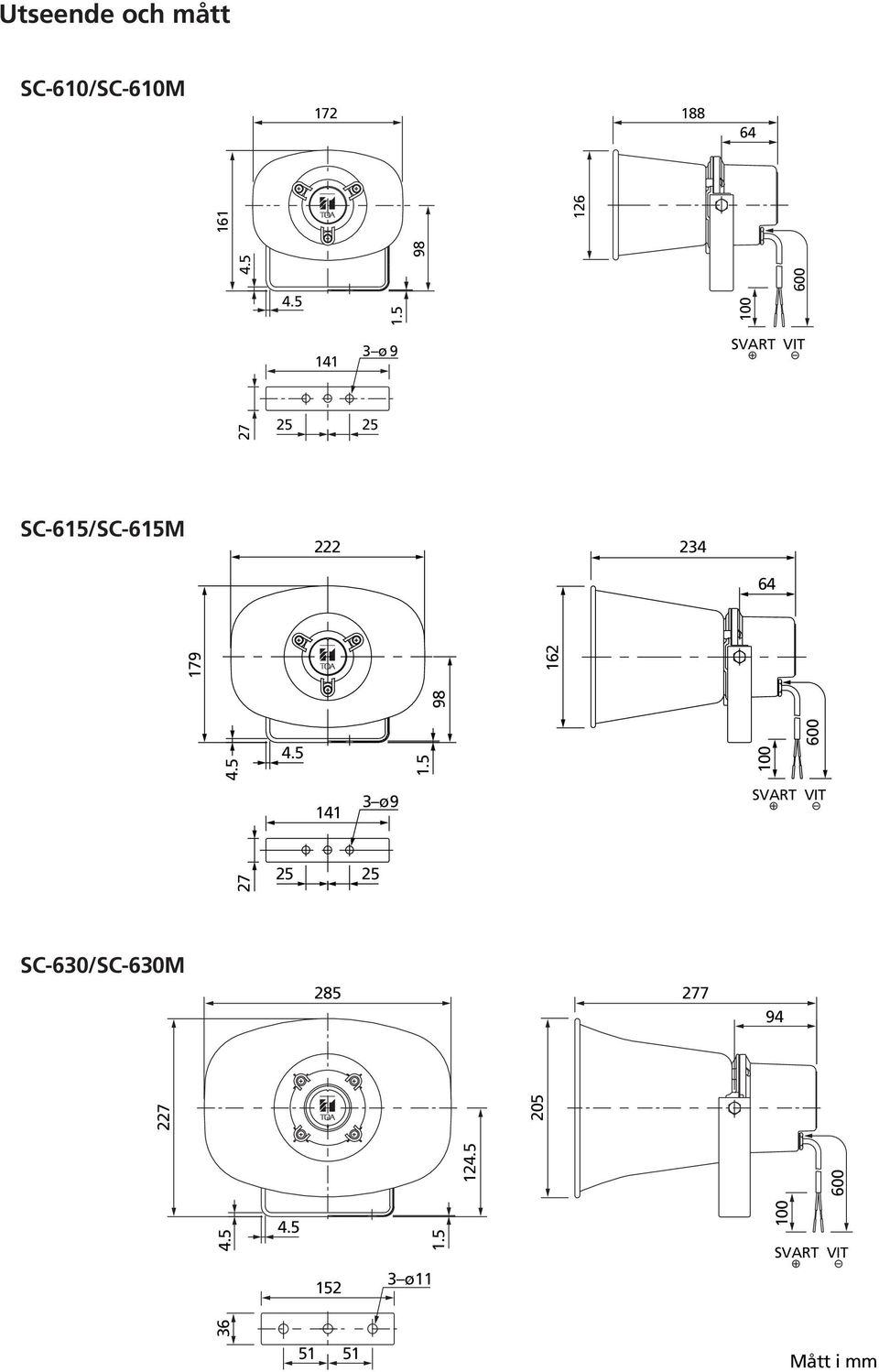

2 Utseende och mått SC-61/SC-61M ø SC-615/SC-615M ø SC-63/SC-63M ø Mått i mm

3 13:6:7 Ver. 1 SPECIFIKATIONER SC-61/615/63 (M) Modell/Artikelnummer SC-61/ SC-61M/ Märkeffekt 1 W (som mobil enhet: 5 W) 1 W Linjespänning 1 eller 7 V Impedans(er) 8 Ω 1 V-linje: 1 kω (1 W), 2 kω (5 W), 3,3 kω (3 W), 1 kω (1 W) 7 V-linje: 5 Ω (1 W), 1 kω (5 W), 2 kω (2,5 W), 3,3 kω(1,5 W), 1 kω (,5 W) 11 db (1 w, 1 m vid 5 Hz till 2,5 khz toppvärde) 315 Hz 12,5 khz C till +55 C (icke kondenserande) Tratt: Aluminium/ Off-white sprutlackering Reflektorhorn och bakre skyddskåpa: ABS-plast, off-white (ø = 6 mm L = 6 mm) Mått (B x H x D) 172 x 161 x 188 mm Vikt 1 kg 1,2 kg Vridbar monteringskonsol: YS-151S (Kan användas i stället för den medföljande) Modell/Artikelnummer SC-615/ SC-615M/ Märkeffekt 15 W (som mobil enhet: 1 W) 15 W Linjespänning 1 eller 7 V Impedans(er) 8 Ω 1 V-linje: 67 Ω (15 W), 1 kω (1 W), 2 kω (5 W), 3,3 kω (3 W) 7 V-linje: 33 Ω (15 W), 67 Ω (7,5 W), 1 kω (5 W), 2 kω(2,5 W), 3,3 kω (1,5 W) 112 db (1 w, 1 m vid 5 Hz till 2,5 khz toppvärde) 28 Hz 12,5 khz C till +55 C (Icke kondenserande) Tratt: Aluminium/ off-white sprutlackering Reflektorhorn och bakre skyddskœpa: ABS-plast, off-white (ø = 6 mm L = 6 mm) Mått(B x H x D) 222 x 179 x 234 mm Vikt 1,1 kg 1,3 kg Vridbar monteringskonsol: YS-151S (Kan användas i stället för den medföljande) Anton Tamms Väg 1 Tel Upplands Väsby Fax

4 Modell/Artikelnummer SC-63/ SC-63M/23951 Märkeffekt 3 W (som mobil enhet: 15 W) 3 W Linjespänning 1 eller 7 V Impedans(er) 8 Ω 1 V-linje: 33 Ω (3 W), 67 Ω (15 W), 1 kω (1 W), 2 kω (5 W) 7 V-linje: 17 Ω (3 W), 33 Ω (15 W), 67 Ω (7,5 W), 1 kω(5 W), 2 kω (2,5 W) 113 db (1 w, 1 m vid 5 Hz till 2,5 khz toppvärde) 25 Hz C till +55 C (Icke kondenserande) Tratt: Aluminium/ off-white sprutlackering Reflektorhorn och bakre skyddskåpa: ABS-plast, off-white (ø = 6 mm L = 6 mm) Mått (B x H x D) 285 x 227 x 277 mm Vikt 1,7 kg 2 kg Vridbar monteringskonsol: YS-151S (Kan användas i stället för den medföljande)

5 13:6:8 Ver. 1 SC-61/615/63 (M) kurvor och spridningsdiagram kurva SC-61/61M (1W/1m) Spridningsdiagram SC-61/61M (Vertikalt) k 5k 1k 2k [Hz] Hz kurva SC-615/615M (1W/1m) Spridningsdiagram SC-615/615M (Vertikalt) k 5k 1k 2k [Hz] Hz kurva SC-63/63M (1W/1m) Spridningsdiagram SC-63/63M (Vertikalt) k 5k 1k 2k (Hz) Hz Anton Tamms Väg 1 Tel Upplands Väsby Fax
