CLEAN AIR SOLUTIONS LUFTFILTRERINGSPRODUKTER & LÖSNINGAR 2017

Transkript

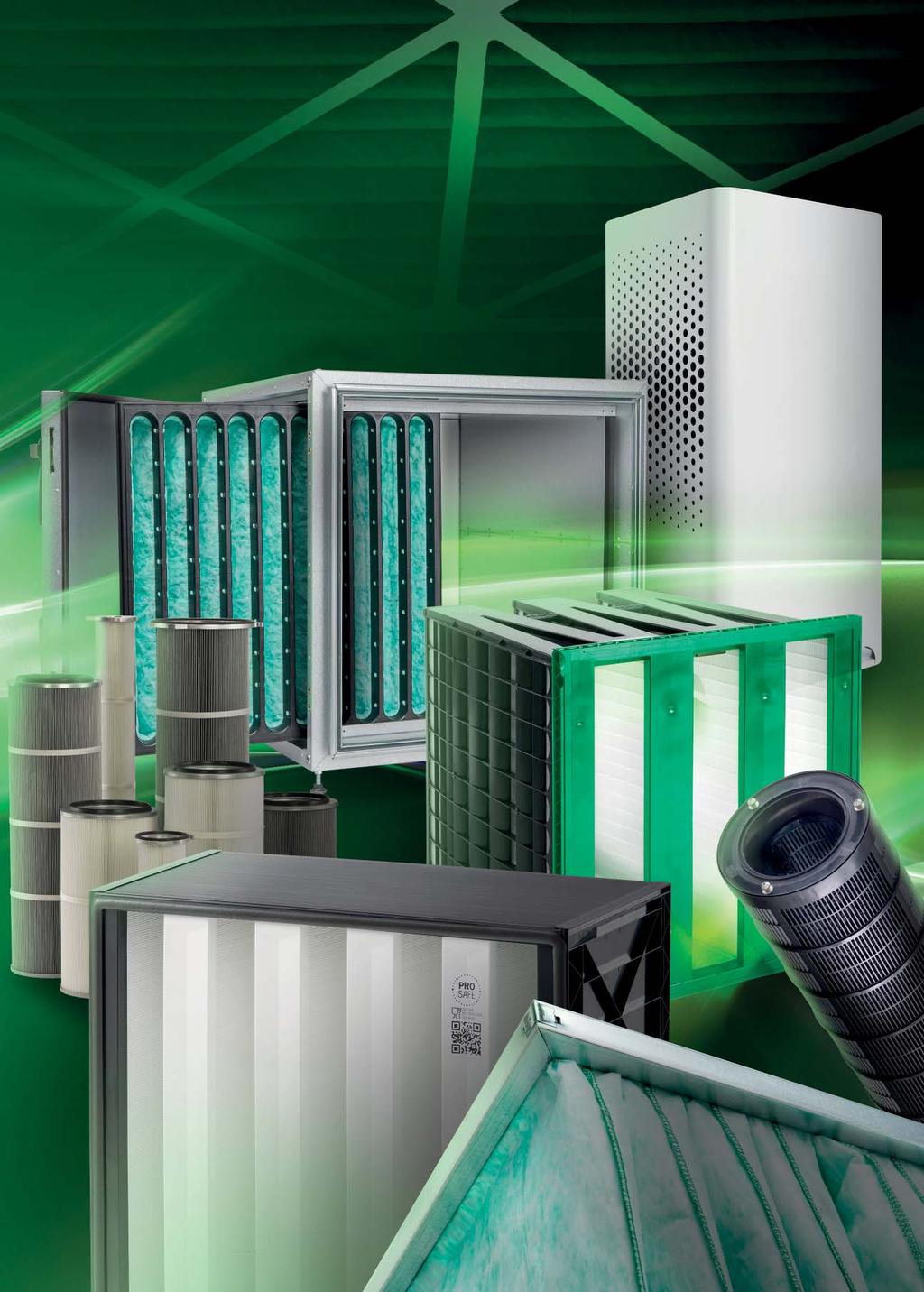

1 CLEAN AIR SOLUTIONS LUFTFILTRERINGSPRODUKTER & LÖSNINGAR 2017

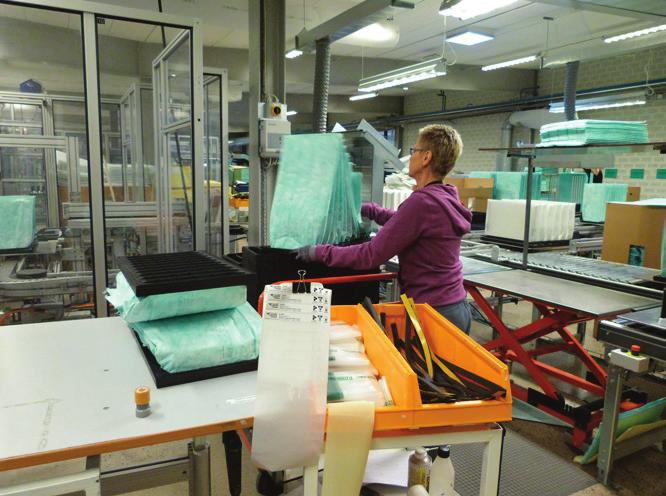

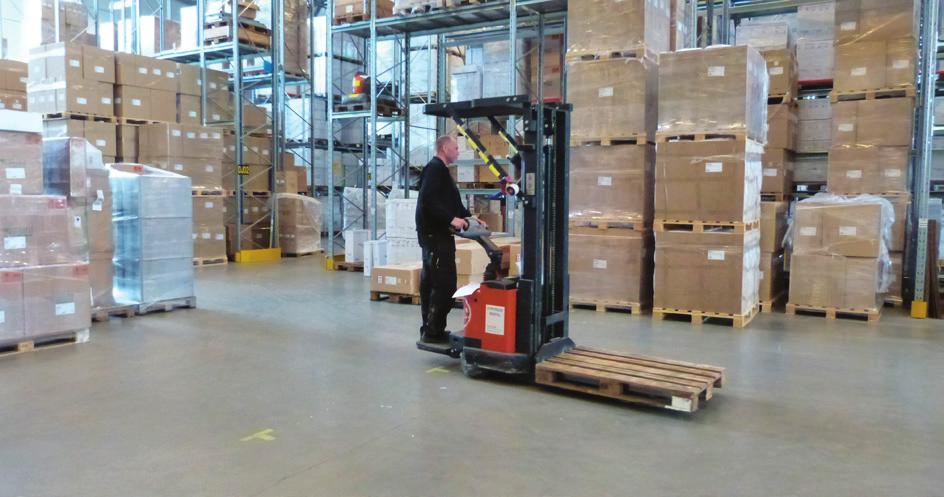

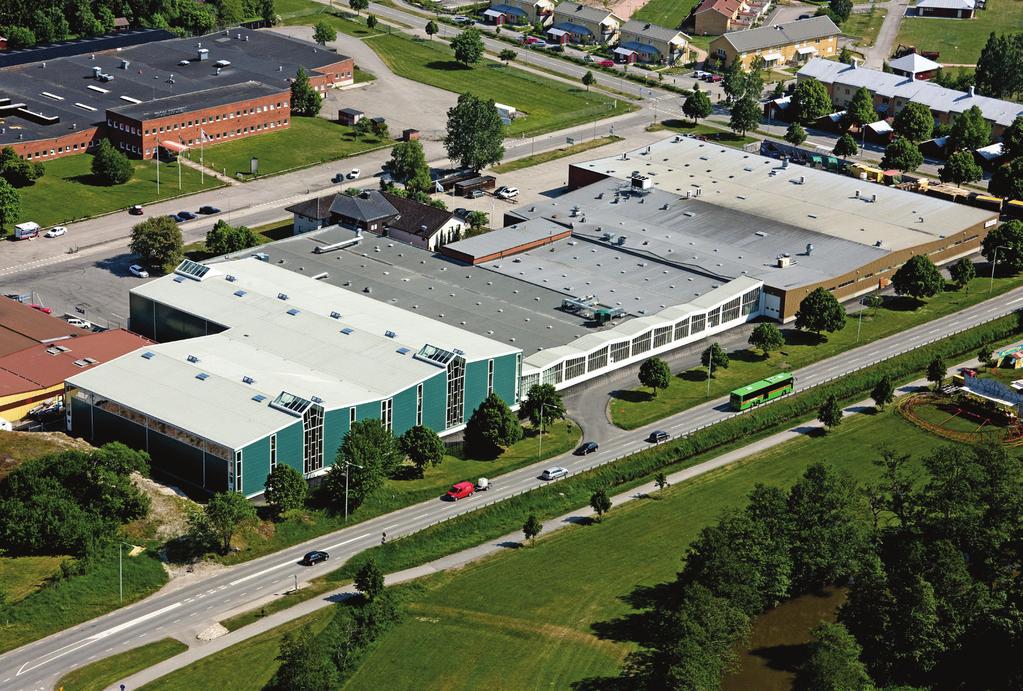

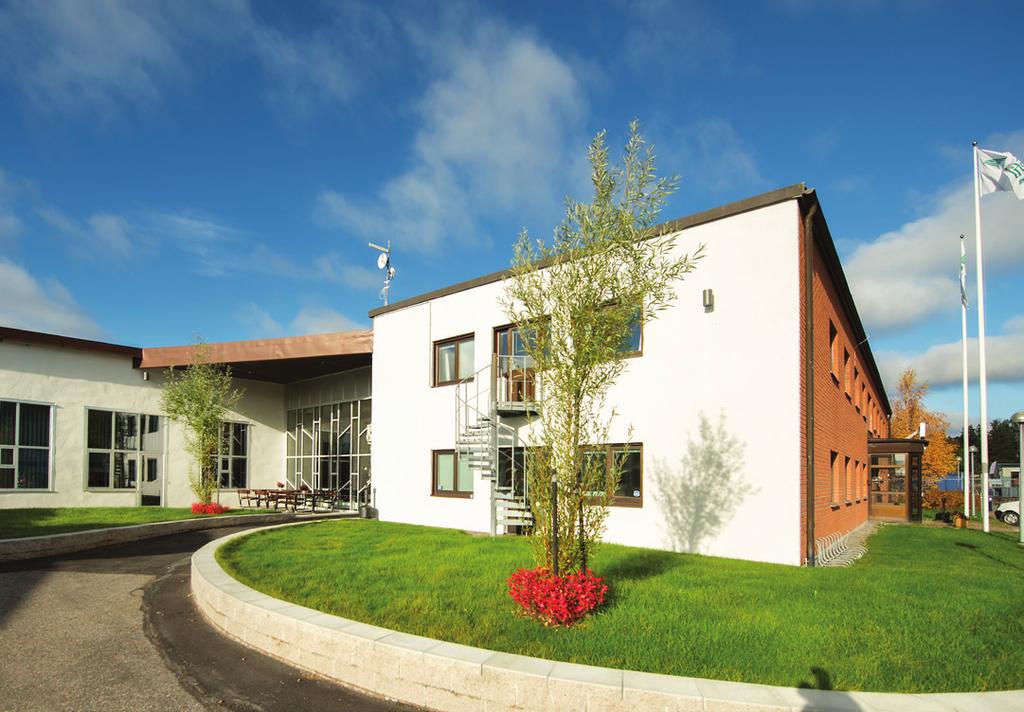

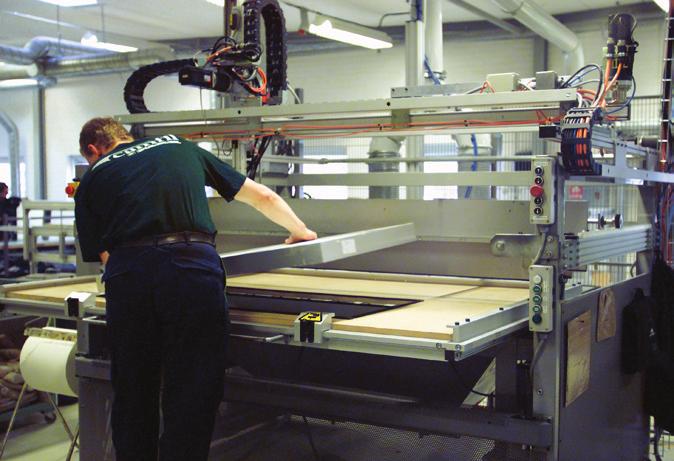

2 Huvudkontor samt produktionsanläggning för Camfil Svenska AB i Trosa TeknikCenter för Forskning & Utveckling i Trosa Personlig service på våra hämtlager samt FilterButiken på nätet. -Alltid öppen! Hej, Du tittar nu i Camfil Svenska AB s produktkatalog för I den finns en hel del nyheter både i form av nylanserade produkter och information om nya standarder för den europeiska marknaden. Camfil är världens ledande tillverkare av luftfilter för lösningar av luftreningsproblem i alla typer av ventilationsanläggningar. VI renar allt ifrån vanlig komfortventilation till rena rum i exempelvis elektronik-, Mat&Dryck-, Life Science- och stoftavskiljning för industriutsläpp. Lite nyheter som vi vill poängtera speciellt: Ny global filterstandard. EN ISO publicerad i december 2016 Opakfil ES Europas första finfilter, F7 F9, med energiklass A+ Hi-Flo ll, påsfilter med förbättrad prestanda Hi-Flo ll XLT7 - Världens bästa A+klassade påsfilter också P-märkt ProSafe filter som skyddar vad som helst från ost till blodtrycksmedicin CamCube AS filterskåp med skanning för HEPA filter Testning av Absolutefilter I katalogen kan du läsa om våra olika systemlösningar som är till hjälp vid de flesta applikationer av luftfilter. Våra filter är anpassade till era behov. Undrar du över något, tveka då inte att ta kontakt med närmaste Camfil kontor. Besök oss gärna på några av våra kanaler. Hemsida camfil.se, camfil.se/filterbutiken Facebook.com/CamfilSvenskaAB Camfilbloggen.se Svepelektronmikroskop TREVLIG LÄSNING Leverenssäkerhet Produktion av Hi-Flo XL

3 Camfil Produktkatalog 2017 ÖVER 50 ÅRS ERFARENHET AV RENLUFTSLÖSNINGAR 1960 är Sverige på väg att starta sitt kärnvapenprogram. Gösta Larson, specialist på luftfiltrering inser att dessa nya kraftverk behöver luftfilter av bättre kvalitet än någonsin tidigare. Att använda luftfilter av låg kvalitet i ett kärnkraftverk kan snabbt förvandlas till en katastrof. Gösta övertygar kärnkraftsingenjörer att börja använda toppkvalitetfilter och vinner snabbt ett affärsavtal. 1963, bygger han sin första fabrik i Trosa, Sverige. Camfil grundas. Idag, med mer än 50 års erfarenhet, levererar Camfil renluftlösningar till kunder och lokala marknader över hela världen. Med högkvalitativa produkter, bidrar vi till något som är viktigt för alla - Ren luft för hälsa, prestation och välbefinnande Information Grovfilter G2 - G4 Medium- & finfilter M5 - F9 (epm10, epm2,5, epm1 EPA-, HELPA- & ULPAFILTER E10 - U17 Molekylärfiltrering Filterhus & ramar Luftrenare & tillbehör Filter för Gasturbiner FILTER FÖR ALLA BEHOV Stoftavskiljare (APC) & tillbehör As part of our continuous improvement, Camfil reserves the right to change specifications without notice. KOMFORT KomfortVentilation Skolor Kontor Museum Flygplatser Köpcentra Rena processer Läkemedel Livsmedel och drycker Mikroelektronik Sjukhus Gasturbiner Kraftgenerering turbo/kompressorer Olja & Gas Stoftavskiljning (APC) Gruvindustri Metallbearbetning Läkemedel Hantering av livsmedel Luftburna föroreningar Säkerhetslab Kärnkfraft Kem/Bioskydd Hälsovård Industri Lager Oljeindustri Bilindustri Papper- och massaindustri 3

4 Information Index Information Camfil Produktkatalog Index 4 Omsorg om miljön 5 Skulle du vilja sänka dina energikostnader? 6 Inomhusluftkvalitet - (IAQ) 7 Luftföroreningar och PM1 8 ISO Eurovent 10 Effektivitets garanti på finfilter M5 F9 11 Programvaran CREO 12 Inomhusluftkvalitet - EN Komfortventilation 14 Bilindustrin 15 Gasturbiner 16 Livsmedelsindustrin 17 Sjukhus 18 Mikroelektronikindustrin 19 Läkemedelsindustrin 20 Grovfilter G2 - G4 30/30 22 AeroPleat Eco 23 CMP (trådramsfilter) 24 Dustpanel Eco 25 CamMet Fettfilter 26 CamMet Dubbelfilter 27 CamVane CamVane 100 HC 29 CamMet Demister 30 CamMet Metallfilter 31 CamMet Flamskydd 32 Hi-Cap 33 Hi-Cap XLS 34 Media rullar 35 Medium- & finfilter M5 - F9 (epm10, epm2,5, epm City-Flo XL 37 Hi-Flo XLT 38 Hi-Flo XLS 41 Hi-Flo XLT Aggregat 43 Hi-Flo M 45 Hi-Flo P 46 Hi-Flo A 47 Hi-Flo TM 48 Opakfil ES 49 Opakfil ST 50 EcoPleat Eco 51 Airopac High Temp 52 OpakAir 53 Airopac 3GGMHF / 3MXMHF 54 Hi-Flo ProSafe 55 Opakfil ProSafe ES 57 EPA-, HELPA- & ULPAFILTER E10 - U17 Absolute CMT 59 Absolute CET 60 Absolute DG 61 Absolute D 62 Absolute VG XL, XXL 63 Absolute VE XL E10-E12 64 Absolute VE XL H13-H14 65 Absolute VGHF 66 Super Absolute 67 Absolute V ProSafe VGXL, XXL 68 Closepleat MXS 69 Megalam MD14, MX14, MG14-1PU 70 Megalam ME H14-U15 71 Megalam MD14, MX14, MG14-GEL 72 Megalam MD/MX U15 - U16 73 Megalam Hood MD14-HL 74 Megalam MDL/MXL- 14/15/16 75 Termikfil Absolute 1FRK-V 77 Absolute 1FRSI 78 Molekylärfiltrering CamCarb-produkter 81 City-produkter 82 Media för molekylärfiltrering 83 PROCARB 84 Molekylära mättjänster 85 Ozonklassificering 86 PSSA 87 City-Flo XL 88 City-Flo 89 CityCarb E 90 CityCarb I 91 CityCarb CH 92 CitySorb 93 Black Ridge 94 CamCarb CG 95 CamCarb CM 96 CamCarb-fästram 97 CamCarb VG 98 PSSA 99 aircarb /airsorb 100 Filterhus & ramar CamCube HF-L 103 CamCube HF-S 105 CamCube AC-L 107 CamCube AC-S 109 CamCube CC 111 CamCube AS 113 CamCube AD 115 SPX-ramar 117 Montageram 4N 118 Ram Universal 119 Installationstillbehör RZA, MZA, SZA 120 CamContain 121 Cambox 122 CamSafe Pharmaseal-E 124 Cleandistri 125 CamSeal 126 Spridare CamSeal, Cleanseal och Pharmaseal E 127 CleanSeal Produkt översikt 129 Luftrenare & tillbehör City S 131 City M 132 CC CC CC Filter för Gasturbiner CamGT 4V Stoftavskiljare (APC) & tillbehör Gold Series 142 HemiPleat Gold ConeTM 143 DuraPleat DPJ DuraPleat DPD As part of our program for continuous improvement, Camfil reserves the right to change specifications without notice. 4

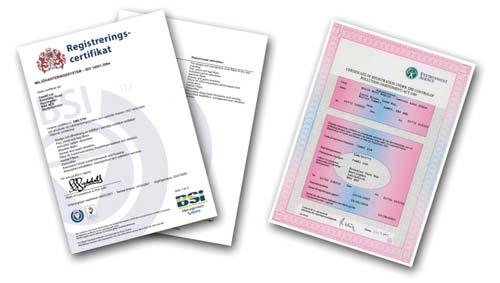

5 Information Omsorg om miljön Hur hjälper era filter till att minska era installationers miljöpåverkan? Vi på Camfil har arbetat med luftkvalitet i över 50 år och måste vara en föregångare när det gäller miljön. Vi har därför en skyldighet att erbjuda våra kunder praktisk hjälp med att lösa miljöfrågorna. Camfils produkter och tjänster är designade med hänsyn till miljön för att du lätt ska kunna följa alla lagar som reglerar avfallshantering. Luftkonditioneringsfilter betraktas normalt som vanligt industriavfall. Filter som används i miljöer med potentiellt farliga produkter (till exempel returluft från renrum, sprutboxar och operationssalar) ska däremot betraktas som industriellt specialavfall och måste avfallshanteras enligt godkända metoder av auktoriserade entreprenörer. Hur omständigheterna ser ut för dig beror helt och hållet på dina processer. Därför rekommenderar vi dig att du vänder dig till ett lokalt miljöföretag med kompetens inom avfallshantering och återvinning för att få råd. Följer upp med CFM Vi är medvetna om den allt större betydelse som avfallshanteringen har fått för våra kunder. Vi på Camfil kan stödja dig genom att ta hand om filterbyten och insamling av vissa använda filter inom ramen för programmet CAMFIL FILTER MANAGEMENT (CFM). Kontakta oss om du vill ha mer information och ta reda på om den här tjänsten är något för dig. Som en del av arbetet med kontinuerliga förbättringar förbehåller sig Camfil Farr rätten att ändra specifikationer utan föregående meddelande. För att hålla nere avfallet på minimal nivå tittar Camfil noga på produktens livscykel. 1. Vi gör allt vi kan för att våra filter ska ha en optimal prestanda och hålla så länge som möjligt. På så sätt kan vi hålla nere dina driftkostnader, förlänga intervallen mellan filterbytena och minska kostnaden för avfallshanteringen. Titta till exempel på den stora filterytan som används i många av våra produkter och tänk på att stor filteryta är lika med lång livslängd. 2. Vi främjar användningen av återvinningsbara och brännbara material. 3. Vi testar hela tiden effektiva material med låga tryckförluster, en parameter som har en direkt inverkan på energiförbrukningen under filtrets livstid. 4. Green CAMFIL-sortimentet ser till att du kan kassera dina använda filter med mindre krångel och till lägre kostnad. Plast och papp är lämpliga material för förbränning av använda filter och uppfyller alla krav enligt miljölagen. 5. Vi minimerar vikten på de material som används i konstruktionen av våra filter, vilket bidrar till att minska avfallsmängden när filtret har nått slutet av sin livslängd. 6. I våra ISO certifierade fabriker fasar vi ut användningen av kloridlösningar och farliga produkter i våra processer. 5

6 Information Skulle du vilja sänka dina energikostnader? Ekonomisk optimering av luftbehandlingen Priset på energi har ökat under de senaste åren och elpriserna fortsätter stiga i alla länder. Världsbankens energiråd förutspår att den totala energiförbrukningen kommer att fortsätta att öka i nuvarande takt under mer än 50 år Ventilationskostnader Betydelsen av kostnaderna för ventilation av byggnader är väl kända. Den genomsnittliga energikostnaden som beror på filter är omkring 30 % av den totala systemkostnaden. Genom att välja rätt filter, t.ex. F7 på grund av dess avskiljningsgrad och dess låga genomsnittliga tryckfall, kan man spara energi samtidigt som man bibehåller en hög inomhusluftkvalitet (IAQ). Eftersom filtren är den del av ventilationssystemet som är billigast att byta kan du med hjälp av vårt datorprogram lätt åstadkomma besparingar % Energikostnad Filterkostnad Rengöringskostnad Arbetskostnad Avfallshanteringskostnad Genom att välja ett bra filter kan man spara energi och dessutom uppfylla de strängare kraven från EU. Om man vill optimera filtrets livslängd och minska Energianvändningen måste man göra klart för sig hur filterkonfigurationen och filteruppbyggnaden påverkar det genomsnittliga tryckfallet. Konisk sömnad 6 Kanaler Filter Värmeväxlare Tryckfall (Pa) i ett typiskt ventilationssystem med ett filtersteg för tilluften och frånluften. 1Pa = 1 euro Kylbatteri Värmeelement Ljudisolering Anslutningskanal En tumregel: För en typisk anläggning som körs 50 % av tiden under ett år innebär varje pascals extra tryckfall i ett filter en merkostnad på 1 euro på energiräkningen. En dålig filterutformning kan ha 50 Pa högre tryckfall än en bra, trots att avskiljningsgraden är densamma. Med andra ord innebär ett sådant filter 50 euro extra på den årliga energinotan 70 % av totalkostnaden är energikostnad Beräkningar visar att energin normalt svarar för 70 % av luftbehandlingssystemets livscykelkostnad. Energianvändningen är direkt proportionell mot filtrets genomsnittliga tryckfall. Parallella Pararella fickor påsar X XIgensatt filteryta = hög = energiförbrukning hög energianvändning Ett program för ett bra filterval = optimering av energikostnaderna Sedan mer än 40 år har Camfil spelat en pionjärroll inom konstruktion av filter med lågt tryckfall för alla avskiljningsgrader till luftkonditioneringsoch ventilationssystem Camfil var den första filtertillverkaren som utvecklade ett sofistikerat datorprogram för beräkning av luftfiltrens totala livscykelkostnad. Under årens lopp har programmet vidareutvecklats. Programmet är baserat på ett stort antal mätningar på luftfilter under verkliga driftsförhållanden. Med hjälp av programmet kan vi beräkna filtrets tryckfall och dess verkliga livslängd, i stället för att förlita oss på teoretiska beräkningar. Om du vill ha mer information eller om du behöver hjälp kan du kontakta Camfil. As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice.

7 Information Inomhusluftkvalitet - (IAQ) Luftföroreningar Insatser för en bättre miljö har blivit en angelägenhet av största vikt, både nationellt och internationellt. IAQ är en aspekt som ännu inte är så omtalad, men den är viktig. Vi tillbringar 80 % av vår tid inomhus, och det innebär att IAQ-området är mycket viktigt ur folkhälsosynpunkt eftersom det berör hela befolkningen och i synnerhet känsliga och svaga personer Föroreningar är ett mycket komplext fenomen som orsakas av de mycket skiftande förorenande ämnen som förekommer i atmosfären. Man kan dela in dem enligt två principer: Den enklaste, den fysiska, består i att man skiljer mellan gasformiga föroreningar och fasta föroreningar som damm och partiklar. Den andra principen utgår från föroreningarnas ursprung och skiljer mellan primära och sekundära föroreningar As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice. Primära föroreningar Primära föroreningar är ämnen som förekommer i atmosfären i samma tillstånd som när de släpptes ut. Bland dessa föroreningar finns ämnen som spelar en särskilt viktig roll: Svaveldioxid (SO2), som släpps ut från vissa industriprocesser (bland annat pappersindustri och raffinaderier) och framför allt vid användning av svavelhaltiga fossila bränslen. Svaveldioxid är en av de viktigaste bidragande faktorerna till försurad nederbörd, eftersom den i atmosfären omvandlas till svavelsyra (H2 SO4). Kvävedioxider (NOX), till exempel kvävedioxid (NO2), som släpps ut framför allt vid förbränning av fossila bränslen, särskilt i fordon, och som bland annat bidrar till ozonbildning i atmosfären. Polycykliska aromatiska kolväten (PAH) som släpps ut vid ofullständig förbränning av eldningsolja och kol och som är allmänt förekommande i luften där de är bundna till partiklar. Vissa av dem har visat sig vara starkt cancerframkallande: Flyktiga organiska föreningar (VOC), som omfattar bland annat kolväten (t.ex. bensen, toluen och xylen). De släpps ut från många olika källor, bland annat olika industriprocesser samt fordon. Metan, som är en växthusgas vars halt i atmosfären växer snabbt, är en flyktig organisk förening. Gaszoner Kvävedioxid (NO2) Sekundära föroreningar Sekundära föroreningar är ämnen som förekommer iatmosfären som följd av kemiska reaktioner mellan föreningar som kallas föregångare. Ozon är den viktigaste av de sekundära föroreningarna. Det bildas genom en fotokemisk process i närvaro av vissa primära föroreningar (kolmonoxid, kväveoxider och flyktiga organiska föreningar). Det är en gas som förekommer naturligt i atmosfären i små koncentrationer och på hög höjd. På lägre höjd orsakas däremot ozonhalten i huvudsak av mänsklig verksamhet. Åtgärder bör vidtas när luftens ozonhalt överstiger 240 mikrogram/m3. Trafikbegränsningar införs vid halter över 360 μg/m3 (dekret ). Svavelsyra och salpetersyra som bildas i atmosfären under inverkan av luftfuktigheten med utgångspunkt i svaveldioxid respektive kväveoxid. Fasta föroreningar Fasta föroreningar: Fina partiklar Ur hälsosynpunkt förtjänar dessa partiklar särskild uppmärksamhet. De har en tendens att fungera som bärare för andra ämnen, t.ex. cancerframkallande polycykliska aromatiska kolväten (PAH), vilket är särskilt bekymmersamt eftersom de allra finaste partiklarna (< 1 μm) har förmåga att avsätta sig i lungblåsorna, dvs. tränga ut i blodet. Det finns numera väl kända metoder för att bekämpa just de här föroreningarna: Alla de viktigaste normerna och rekommendationerna som för närvarande gäller inom servicesektorn (se nästa sida) pekar tydligt mot en filtreringsnivå som ligger klart högre än kraven i arbetslagstiftningen. Vår filterserie CITY har utvecklats med ett enda syfte: att bekämpa luftföroreningarna och deras viktigaste beståndsdelar. City-Carb, City-Flo och City-Flo XL förenar partikelfiltrering med filtrering av föroreningar och lukter. De passar till alla befintliga standardfiltersystem (internationella dimensioner). CitySorb, med en överlägsen molekylabsorptionsförmåga, är idealiskt i kraftigt förorenade stadsmiljöer. City-Sorb ska användas tillsammans med ett uppströmspartikelfilter med avskiljningsgrad minst F7, typ HIFLO eller OPAKFIL. VOC Svaveldioxid Ozon (O3) PAH Fina partiklar City-Carb xx xxx xx xxx xxx M6 City-Flo x xxx x xxx xx F7 City-Sorb xx xxx xx xxx xxx - City-Flo XL x xx x xx x F7 x, xx, xxx : medelhöga, höga, mycket höga prestanda 7

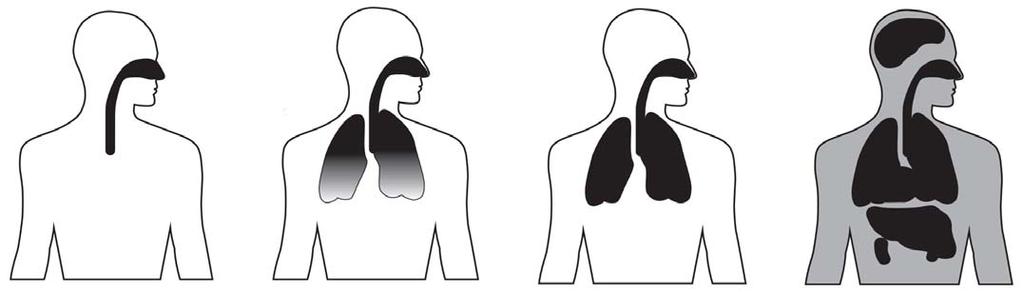

8 Information Standarder Luftföroreningar och PM1 Luftföroreningar har bedömts vara den 4:e högsta riskfaktorn för människors hälsa och i särklass mest allvarliga miljörisker. Luftföroreningar innehåller partiklar (PM). Vi identifierar både konstgjorda källor såsom bilavgaser, konstruktion och kraftproduktion samt naturliga källor såsom pollen, skogsbränder och luftburen sand och jord. Partiklar från konstgjorda källor, särskilt förbränningsprocesser, tenderar att vara de små partikelstorlekarna och ofta släpps dessa partiklar ut i luften nära områden med hög befolkningstäthet, dvs. städer. Många regeringar och icke-statliga organisationer publicerar uppgifter om föroreningar i realtid på webbplatser. De vanligast rapporterade värden avser partikelfraktioner PM2,5 och PM10. År 2005 publicerade Världshälsoorganisationen (WHO) riktlinjer för luftkvalitet (AQG) som innehöll rekommendationer för hygieniska gränsvärden för PM2,5 och PM10. Nyligen har det skett en förskjutning av fokus mot en mindre partikelfraktion, PM1. Detta är alla partiklar storlek 1 mikron och mindre. En mikrometer är en tusendels millimeter (ett hårstrå är 60 mikrometer). Det finns en växande mängd bevis från vetenskapliga och medicinska instanser om att det är de mycket små partiklar vi andas in som är de mest farliga.ser vi till antalet är de flesta partiklar mindre än 1 μm. Kroppen har några naturliga försvar mot större partiklar såsom näshår och slemhinnor. Men dessa är inte så effektiva för mindre partiklar och potentiellt har de möjlighet att nå lungorna. Fina partiklar, mindre än 1 mikron kan tränga in i den viktiga fina strukturen av lungorna, alveolerna. Extremt fina partiklar, så kallade ultrafina och nanopartiklar är i stånd att passera genom alveolerna och ut i blodomloppet där de sprids runt hela kroppen och når kritiska organ, såsom hjärnan, hjärtat, levern och det endokrina systemet. En studie publicerad av brittiska forskare 2016 rapporterade att ultrafina metalliska partiklar (<0,1 mikron) hade hittats i den mänskliga hjärnan och dessa kunde kopplas till uppkomsten av Alzheimers sjukdom. Dessa metallpartiklar verkade ha utsatts för höga temperaturer och därav drogs slutsatsen att de har sitt ursprung i förbränningscykel i dieselmotorer. Camfil var inblandade i en annan studie som publicerades Polyaromatiska kolväten (PAH) är en grupp kemikalier som släpps ut i luften när bensin, diesel, kol, trä och andra organiska material förbränns. PAH kännetecknas av sin giftighet inklusive möjligheten att kunna orsaka mutationer i mänskligt DNA som kan leda till cancer. Detta beteende är känt som mutagenicitet. PAH kan existera som partiklar eller i molekylform, men de hittas ofta kondenseras på ytan av PM1, partiklar mindre än 1 mikron. I denna studie bedömdes fyra olika luftfiltermedier (motsvarande M6, F7 [x2] och F9 enl. EN779: 2012) med avseende på deras förmåga att: i) Ta bort fina partiklar (0.4 micron) enligt testmetod EN779:2012 ii) Reducera nivån av PAH i tätortsluften. iii) Reducera mutagenisiteten i tätortslufen. Studien konstaterar att: A. PAH innehållet i stadsluften minskades gradvis genom att luften passerade filtermedia med ökad effektivitet, mellan M6, F7och F9. Det är ett linjärt samband mellan reducering av PAH och partikelavskiljning av 0,4 μm (EN779:2012). B. Mutageniciteten i stadsluften minskas gradvis genom att låta luft passera genom filtermedia för att öka effektiviteten, mellan M6, F7 och F9. Det är (var/fanns) ett linjärt samband mellan reducering av mutagenicitet och partikelavskiljning av 0,4 μm (EN779:2012). C. Det finns ett direkt samband mellan avlägsnandet av 18 vanliga PAH och minskningen av mutagenicitet av stadsluft. D. De observerade resultaten stödjer teorin att en betydande del av luftburna PAH är bundna till mycket små partiklar; PM1 och att högeffektiva filter krävs för att effektivt minska deras koncentration i luften. Så faran med att andas mycket fina partiklar, PM1, är tydlig. För att ge maximalt skydd mot dessa farliga föroreningar, rekommenderar Camfil användningen av epm1 rankade filter enligt den nya globala standarden för testning av luftfilter, S Professor Michael Brauer. University of British Columbia, School of Population and Public Health, Vancouver, Canada. 2 Prof David Allsop et al. Proceedings of the National Academy of Sciences, Sept Removal of polycyclic aromatic hydrocarbons and genotoxic compounds in urban air using air filter materials for mechanical ventilation in buildings av Ioannis Sadiktsis1, Gertrud Nilsson2,3, Ulf Johansson2, Ulf Rannug3 och Roger Westerholm1. Publicerad in ASHRAE s research publication Science and Technology for the Built Environment, februari 2016 As part of our program for continuous improvement, Camfil reserves the right to change specifications without notice. 8

9 Information Standarder ISO Camfil välkomnar den nya ISO-standarden som definierar testförfarandet och klassificeringen för luftfilter som används i generella ventilationsutrustningar. En fördel är att den nya standarden kommer tillämpas globalt och efter en period av samexistens kommer EN779:2012, den europeiska normen att dras tillbaka mitten av juni Det skulle uppenbarligen vara fördelaktigt om ISO även ersatte ASHRAE 52,2, vilket händer även om tidsramen ännu inte är klart definierad. med ISO16890 För designers, tillverkare, köpare och användare av luftfilter Standarden ökar medvetenheten om luftfilters positiva påverkan av inomhusluftens kvalitet och människors hälsa. Testmetoden och filterklassificeringssystemet stämmer bättre överens med verkliga föroreningar. Den globala tillämningen kommer att eliminera förvirring som uppstod när försök gjordes att jämföra testresultaten av EN779 och ASHRAE För filterindustrin Det blir lättare att jämföra produkter. Detta kommer att påverka kundnyttan positivt. Dåligt presterande produkter kommer att elimineras. Lättare att förklara produktens värde i fråga om funktion och kundapplikation Den nya standarden kommer underlätta för global handel. Hur ISO16890 jämförs med EN779:2012 och ASHRAE Filtertestmetod Urladdningsmetod Stoftmatningsmetoden Stoftmatning med ISO fine dust. Fint teststoft (mer likt verkligheten). Klassifikationssystem EN779:2012 ASHRAE 52.2 ISO16890 Partikelavskiljningen görs på partikelstorleken 0,4μm. Bitar av fitlermedia urladdas, genom att doppa meterialet i IPA (isopropanol). En tuff avsiljningsmetod. Stoftmatning med ASHRAE stoft. Grovt teststoft. Partikelavskiljningen görs på partikelstorlek 0,3-10 μm. Klassificeringen relaterar till effektiviteten av grupperna E1, E2 & E3 - MERV-klassificering Urladdar ett helt filter genom att använda saltpartiklar, (KCL). A mildare utladdningsmetod. Urladdningen är inte tvingande. Stoftmatning med ASHRAE stoft. Grovt teststoft. Partikelavskiljningen görs på partikelstorlek 0,3-10 μm Klassificeringen relaterar till effektiviteten av grupperna PM1, PM2,5 & PM10 Urladdar ett helt filter genom att använda IPA-ånga. En tuff avsiljningsmetod 9 Klasser 16 Klasser 49 Klasser i 4 olika grupper ISO16890: Översikt av klassiferingssystemet Gruppbeteckning Krav Rapporterad filterklass As part of our program for continuous improvement, Camfil reserves the right to change specifications without notice. epm 1, min epm 2.5, min epm 10 ISO Coarse - - <50% Initial gravimetrisk viktavskiljning ISO epm % epm10 ISO epm % - epm2.5 ISO epm 1 50% - - epm1 ISO16890: Klassificeringstabell PM 1 Klassificering PM 2.5 Klassificering PM 10 Klassificering Grov epm1 95% epm1 90% epm1 85% epm1 80% epm1 75% epm1 70% epm1 65% epm1 60% epm1 55% epm1 50% Krav: >50% initial partikelavskiljning >50% partikelavskiljning efter urladdning epm2.5 95% epm2.5 90% epm2.5 85% epm2.5 80% epm2.5 75% epm2.5 70% epm2.5 65% epm2.5 60% epm2.5 55% epm2.5 50% Krav: >50% initial partikelavskiljning >50% partikelavskiljning efter urladdning epm10 95% epm10 90% epm10 85% epm10 80% epm10 75% epm10 70% epm10 65% epm10 60% epm10 55% epm10 50% Krav: >50% initial partikelavskiljning Inget krav på urladdning Viktavskiljning rapporterat värde avrundas ner till närmaste 5 %. Inget krav på urladdning Notera: ISO16890 kräver som minimum (partikelavskiljning efter urladdning) 50% för epm1 och epm2.5 klassade filter. Detta säkerställer att dessa filter alltid ger en anständig standard för långtidsfiltrering vid verkliga drift. 9

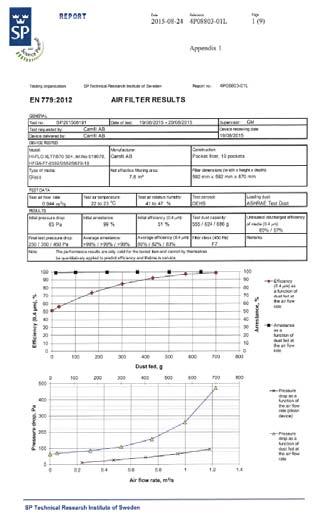

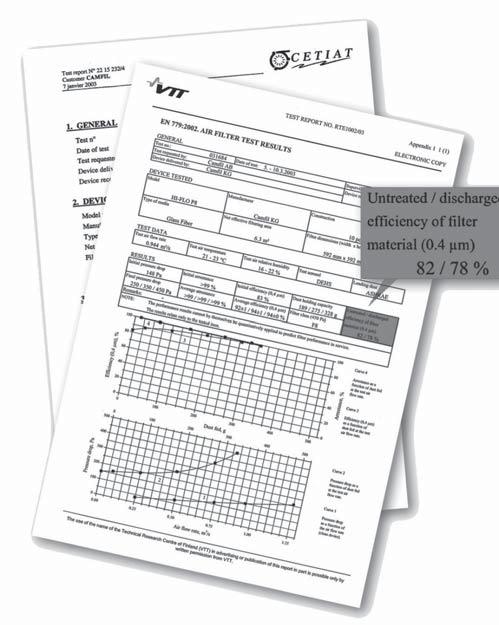

10 Information Eurovent Eurovent Ett certifierat filter håller vad det lovar! En garanti för dina luftfilters prestanda! Eurovent-certifieringen är oumbärlig för att du ska vara säker på att uppgifterna i vår officiella dokumentation överensstämmer med den europeiska ventilationsorganisationens krav. Våra luftfilter har provats vid oberoende laboratorier med auktorisation från Eurovent. Det innebär en säkerhet och en garanti för att de filter som du beställer av oss har utlovade prestanda. När du väljer en tillverkare med Eurovent-certifiering väljer du transparens. Vår Eurovent-certifiering omfattar påsfilter, kompaktfilter och paneler i klasserna M5 till F9 med provning enligt EN 779:2012. Det initiella tryckfallet måste ligga inom de toleransgränser som framgår av certifieringsnormen. Alla våra filter med denna certifiering har garantier för produkternas prestanda. Se vidare vår officiella dokumentation: kataloger, broschyrer, Internet-sidor m.m. Filtren har provats vid oberoende provningsanstalter: Sveriges tekniska forskningsinstitut (SP) i Borås och Statens tekniska forskningscentral (VTT) i Esbo i Finland. Dessa laboratorier i Borås och Statens tekniska forskningscentral (VTT) i Esbo- Finland och Cetitat i Frankrike är de enda i Europa som är ackrediterade enligt standarden ISO Laboratorierna utför provningarna utan att känna till leverantörernas namn, eftersom Eurovent bara tilldelar ett nummer till varje filter. ENERGY EFFICIENCY CHECK ENERGY CLASS ON Du kan lita på oss! Den europeiska ventilationsorganisationen Eurovent har i samarbete med flera europeiska luftfiltertillverkare utvecklat ett certifieringsprogram för att garantera att filtren uppfyller våra löften och därmed dina förväntningar. Nyckelelementen i programmet är följande: De tekniska data som offentliggörs i våra kataloger, broschyrer och produktblad måste vara korrekta. Produkternas testdata måste överensstämma med EN 779:2012 Filtren måste vara provade av oberoende laboratorier: SP i Sverige, VTT i Finland och Cetitat i Frankrike. Provningsinstituten ska vara certifierade enligt ISO Tillverkarna måste vara kvalitetscertifierade enligt ISO 9000 eller motsvarande Varje år väljer Eurovent slumpvis ut fyra nya filter ur vårt sortiment och kontrollerar dem. Om du vill veta mer kan du besöka Eurovents webbplats: eurovent-certification.com 10

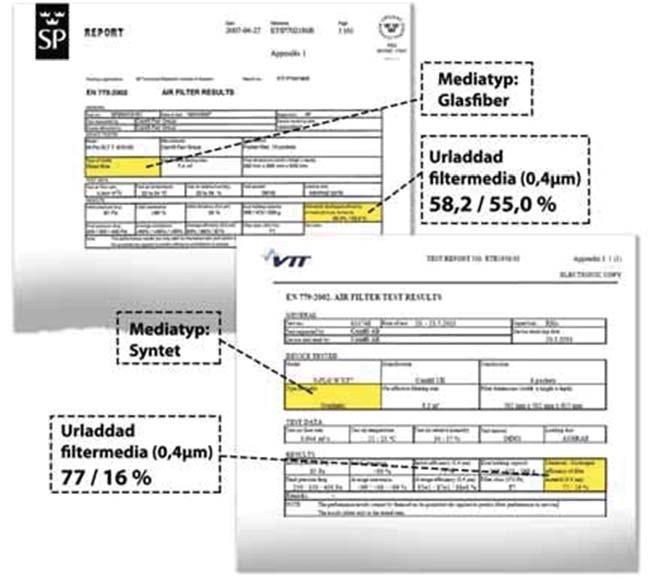

11 Information Effektivitetsgaranti Effektivitets garanti på finfilter M5 F9 Förutsättningar för att garantin skall gälla: Många luftfilter EFFICIENCY GUARANTEE Många luftfi lter, framförallt de med sk. syntetiskt fi ltermedia, tappar i avskiljningsgrad efter en tids användning. Detta innebär att luftfi ltret inte presterar enligt utlovat. Vi på Camfi l garanterar nu dig som kund att våra luftfi lter aldrig tappar i avskiljningsgrad. Vi är till och med så säkra på våra fi lters kvalitet att vi lovar att byta ut samtliga fi lter utan kostnad om våra fi lter förlorar avskiljningsgrad under dess livstid. Produkten har endast använts i vanlig ventilationsinstallation. Ej i någon form av industri- eller processventilation. Nominellt luftflöde, enligt datablad, får inte avvika med mer än +-25% Kontinuerlig drifttemperatur får max vara enligt datablad Produkten skall vara tätt installerad med användande utav medföljande tätningslister där behov finns. Produkten får ej utsättas för direkt regn eller annan form av väta. Garantin gäller för finfilter i klasserna M5 - F9 Produkt som reklameras Produkt som reklameras skall kunna uppvisas i oskadat skick och dess installation inspekteras av företagets representant. Mätningar på fi ltrets prestanda, som utförs av oberoende testinstitut, skall bifogas med reklamationen. Filter som inte förlorar prestanda Camfi l garanterar att prestanda hos våra fi nfi lter med glasfi bermedia uppfylls under fi ltrets hela livslängd. Du, som kund, skall alltid kunna lita på att de data som presenteras om produkten gäller. Effektiviteten, dvs. avskiljningsgraden, kan aldrig minska under utlovad fi lterklass på våra produkter. Dock under förutsättning att produkten används inom de specifi kationer som framgår utav produktens datablad. Nytt fi lter kan erhållas om produkten inte uppfyller utlovad fi lterklass förutsatt att en EN779: test som visar initialvärden på, gjord av oberoende testinstitut, kan uppvisas. 11

12 Information CREO Programvaran CREO (Clean Room Energy Optimization) En översikt över Camfils programvara CREO Renrum i teori och design Beräkning av partikelfrisättning från människor Beräkningar av livscykelkostnad (LCC) Beräkningar av stationärt tillstånd för olika designer Specifika designer av luftbehandlingssystem för valet av luftfilter De senaste och historiska renrumsnormerna Rapport om renhetsklassificering Rapporter om total ägandekostnad Specifikationsgenerator Rapport om renrumsklassificering med beräkning av stationärt tillstånd: Inom en mängd branscher spelar renrum en viktig roll för produktinnovationer och nya utvecklingar av ledande teknik. De är dessutom oerhört svåra att designa på grund av strikta krav på luftrenhet och en ökad efterfrågan från ägare och operatörer på sänkta energikostnader. Eftersom luftens renhetsnivå beror på flera olika faktorer, som rummets tilluftflöde, föroreningskällor och ventilationssystemets design, är sofistikerade, datorstödda analyser ofta bättre lämpade att beräkna renheten så att användarna säkert får de resurser som krävs. Sammanställning av utdata Viktiga funktioner i CREO 12 Omfattande matematisk modell för partikelföroreningar Rapport om renrumsklassificering med beräkning av stationärt tillstånd Camfil, världens ledande leverantör av luftfilter, har även vunnit globalt erkännande som världsledande leverantör av renluftslösningar. De är även först i branschen med att ge ut en ny programvara som hjälper slutanvändare och designer att optimera valet av luftfiltrering för få så hållbara renrum som möjligt: Driftkostnader och föroreningsparametrar I CREO finns en unik modern simuleringsmotor som bygger på renrumsteori och renrumsdesign. Användaren kan beräkna partikelfrisättning från människor, utföra beräkningar av stationära tillstånd för olika designer och välja lämplig design för luftbehandlingssystem och luftfilter. I CREO finns även de senaste och tidigare renrumsstandarderna för branscherna life sciences och mikroelektronik, bland annat jämförelser mellan ASHRAE och EN /2012. CREO är ett mycket snabbt och exakt verktyg som hjälper designer att välja de filter som krävs. Med bara några få indata kan en jämförelse mellan upp till tre olika lösningar göras. Slutresultatet är anpassade renrumstillämpningar där användaren även kan beräkna livscykelkostnader och renhetsklass för olika renrumskonfigurationer och optimera energiförbrukningen. Utdata, i enkelt standardfilformat, från CREO är: Kommenterad sammanställning av total ägandekostnad Rapport med beräkning av stationärt tillstånd Fullständig och detaljerad rapport med beräkning av total ägandekostnad för alla systemkomponenter Detaljerade tekniska data Utvecklingsarbetet av programvaran CREO och handboken till den leddes av Sean O Reilly, Camfils Global Director för renrumssegmentet, uppbackad av en grupp interna experter på Camfils FoU- och marknadsföringsavdelningar i Sverige, Malaysia och USA. Dessa verktyg samt den nyligen utgivna broschyren Life Sciences Industry Insights demonstrerar Camfils världsledande expertis inom luftfiltreringstillämpningar för renrumsmiljöer. Kontakta närmaste Camfil-kontor eller Camfil Farr-representant om du vill veta mer eller se en programsimulering. Som en del av arbetet med kontinuerliga förbättringar förbehåller sig Camfil Farr rätten att ändra specifikationer utan föregående meddelande.

13 Information EN13779 Inomhusluftkvalitet - EN13779 Den industrialiserade världen är idag en helt anorlunda plats än vad den var för femtio år sedan. En stor skillnad är luften vi andas, som inte bara är mer förorenad, utan förorenad på flera olika sätt. Naturliga föroreningskällor finns förvisso, men de största problemen är resultatet av mänskliga aktiviteter. Årligen producerar vi uppskattningsvis över en miljard ton av tiotusentals olika syntetiska kemikalier (som inte finns i naturen). Dessa släpps ut i atmosfären under tillverkning och användning och kan därefter färdas över stora avstånd. De är en oundviklig del av våra liv. bland annat som avgaser fran fordon, fabriksskorstenar, damm som rors upp av biltrafiken och cigarrettrok. Man vet sedan lange att fororeningarna paverkar manniskor. De vanligaste symptomen ar huvudvark, rinnande ogon, nedsatt arbetsformaga etc. De brukar sammanfattas under namnet sjuka hussyndromet (pa engelska Sick Building Syndrome, SBS) eller liknande beteckningar. Vår livsstil (arbete och fritid) gör att vi tillbringar allt mer av vår tid inomhus. Den ofrånkomliga ventilationen av byggnaderna innebär att vi i allt högre omfattning utsätts för de partikel- och gasformiga föroreningarna i utomhusluften. Den Europeiska normen för ventilation. Den europeiska normen EN har till syfte att åstadkomma en inomhusmiljö som är behaglig och hälsosam under alla årstider till en rimlig anläggnings- och driftskostnad. Den har nu antagits som nationell norm i alla länder. Hur föroreningarna påverkar vår hälsa Luftfororeningarna kan indelas i partikelfororeningar (damm) och gasformiga fororeningar (molekyler). Partiklarna tranger in i kroppen och luftvagarna nar vi andas. Gasformiga eller molekylara fororeningar tranger ocksa in i kroppen via andningen, men fran lungorna fors de vidare till blodet och sprider sig pa sa satt i hela kroppen. Det spelar ingen roll att de har kemiska amnena ar osynliga. Huvuddelen av fororeningarna kommer vi inte ifran. De kan ta sig manga olika former, Den fastslår de filtreringsprestanda som krävs av ett system för att det ska ge en bra inomhusluftkvalitet (IAQ) med hänsyn tagen till utomhusluften. Utomhusluften indelas i tre kategorier från ODA 1, där luften är ren med undantag för tillfälliga föroreningar som t.ex. pollen, upp till ODA 3 med höga halter av både gaser och partiklar. As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice. Rekommendation för luftfilter enligt EN13779 Utomhusluftens kvalitet IDA luftkvalitet IDA 1 (Hög) IDA 2 (Medelhög) IDA 3 (Medellåg) IDA 4 (Låg) ODA 1 (ren luft) F9 F8 F7 M5 ODA 2 (partiklar) F7 + F9 M5 + F8 M5 + F7 M5 + M6 ODA 3 (höga halter av gaser och partiklar) F7 + GF* + F9 F7 + GF* + F9 M5 + F7 M5 + M6 Tabellen hänvisar till bilaga A3, Användning av luftfilter i norm EN 13779:2007. * GF = Gasfilter 13

14 Information Rekommendation Komfortventilation Camfils luftfilter förhindrar luftburna partiklar att ta sig in i ventilationsystemet. Genom luftfiltrets hela livslängd, håller de ventilationsystemet rent så det kan upprätthålla högsta möjliga effektivitet i enlighet med önskad prestanda. Våra luftfilter bidrar även till att människor som visas i lokalerna mår bättre och presterar mer på grund av en renare inomhusluft. Camfil s luftfilter används över hela världen i bland annat kontorslokaler, skolor, sjukhus, köpcentum, konferens anläggningar och flygplatser. 1 or 2 3 or or Rekommendationer för komfortventilation. 1. Hi-Flo XLT F7-F9 2. Opakfil ES 3. CityCarb 4. City-Flo & City-Flo XL 5. Ecopleat 14 Som ett led i ständiga förbättringar, förbehåller sig Camfil rätten att ändra utan föregående information

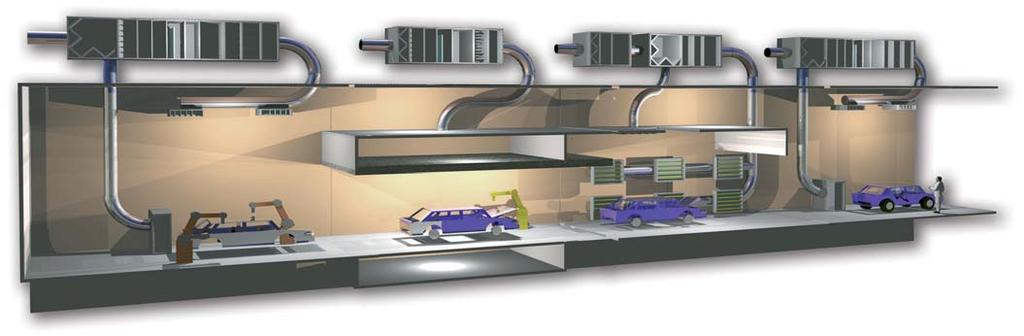

15 Information Rekommendation Bilindustrin Det finns inte många industritillämpningar där en ren arbetsmiljö är så viktig som i målningsanläggningar. Färgsprutningssystem kräver en konstant tillförsel av friskluft av hygien- och säkerhetsskäl. Vi har långvarg erfarenhet av filtreringslösningar inom samtliga miljörer inom bilindustrin och vi levererar för närvarande ren luft och filtertjänster till många stora bilfabriker runt om i världen. 7, 1, 2, 5 7, 1, 2, 5 7, 1, 2, 5 7, 1, 2, 5 4, 6 3 Rekommendationer för bilindustrin 1. Hi-Flo XLT F7-F9 2. Opakfil ES 3. Airopac HT/ Panolair HT 4. Filtermedia 5. Hi-Cap 6. Panolair 7. 30/30 15

16 Information Rekommendation Gasturbiner Ren luft är en viktig komponent i alla förbränningsprocesser. Partiklar som tar sig in i en gasturbin kan orsaka kostsamma skador såsom erosion, korrosion och beläggningar på vitala delar. Erosion orsakas främst av stora partiklar medan korrosion orsakas av salt i kombination med svavel och hög temperatur. Dessa orsakar en permanent degradering av turbinens insida. Mindre partiklar orsakar beläggningar på turbinblad och i kylkanaler och bidrar till att sänka turbinens prestanda. En ytterligare negativ effekt är ökad motortemperatur vilket minskar energiomvandlingsfaktorn och slutligen också förbränningskammarens livslängd. Effektiv fi ltrering av partiklar, fukt och salt är därför av avgörande betydelse för effektiv drift och lång livslängd. Ineffektiv luftfi ltrering tvingar operatören att stanna turbinen för tvätt vilket ökar kostnad för service och intäktsbortfall under tiden turbinen är ur drift. Det är också viktigt att förstå komplexiteten i ett luftintagsystem för gasturbiner. De fl esta luftfi lter byts efter fl era månader eller i vissa fall fl era år. Under denna tid kommer fi ltret att utsättas för förändringar i temperatur, luftfuktighet, vindhastighet och partikelsammansättning. För att fi ltret skall verka så effektivt som möjligt i olika miljöer utvecklas och testas alla gasturbinfi lter i vårt testlaboratorium vid Tech Center i Trosa eller av ett oberoende testinstitut. För bästa möjliga fi lterlösning, kontakta ditt lokala Camfi l-kontor för konsultation och analys Static Filter Systems Pulse Filter Systems Tenkay Pulse Filter Systems Detta är generella rekommendationer. För konsultation och detaljer vänligen kontakta närmaste Camfi l-kontor CamVane CamClose 3. Cam-Flo XMGT 4. CamGT 4V Cam-Flo GT / CamGuard 6. CamPulse GTC/GTD 7. CamPulse CamBrane 8. Tenkay Produkter och övrig information, se

17 Information Rekommendation Livsmedelsindustrin Skyddet av människors hälsa är en mycket stor fråga för världens regeringar. Den nationella byrån för livsmedelshygien rekommenderar myndigheterna att vidta erforderliga hälsoskyddsåtgärder vid allvarliga hot mot allmänhetens hälsa. Sådana åtgärder kan innebära indragning och destruktion av livsmedel och till och med stängning helt eller delvis av det försumliga företaget under en lämplig tidsperiod.ta kontakt med expertena inom ren luft - Camfil , 4 5, Rekommendationer för Livsmedelsindustrin. 1. Hi-Flo II XLT7 A+ 2. Opakfil ES 3. Absolute VG 1,2,3 ProSafe 4. CamCube AC Som ett led i ständiga förbättringar, förbehåller sig Camfil rätten att ändra utan föregående information 5. CleanSeal 6. Megalam 7. EcoPleat 17

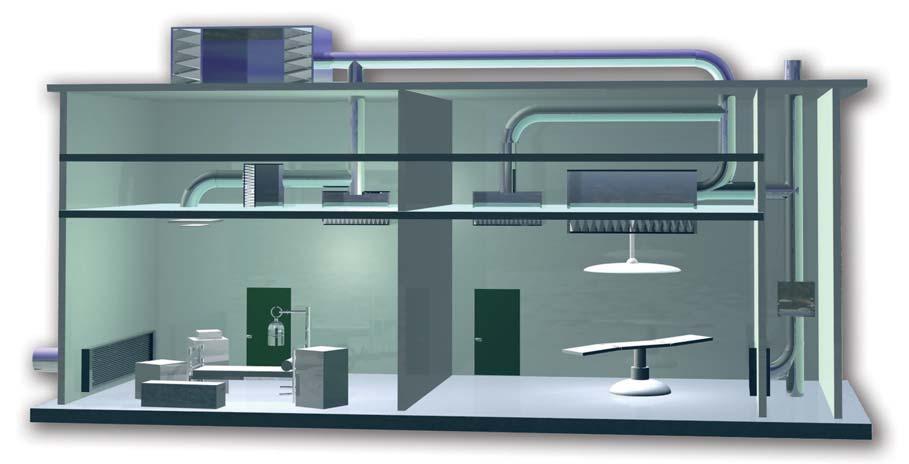

18 Information Rekommendation Sjukhus Ingenstans är luftfiltreringen så viktig som i sjukvårdsinrättningar. Halten av luftburna smittsamma föroreningar ökar proportionellt mot ett ökande antal smittade människor. Bekymren gäller inte bara sjukhus, eftersom många operativa ingrepp numera utförs inom öppenvården. Dessutom ökar de stora mängder människor som vanligen förekommer på dessa inrättningar sannolikheten för att smittämnen ska överföras. Andra sorters vårdinrättningar där luftkvaliteten måste kontrolleras av hälsoskäl är äldreboenden och tandläkarmottagningar , 4 5, 6 5, 6 6, 8 7, 9 7, 9 Rekommendationer för sjukhus. 1. Hi-Flo XLT F7-F9 2. Opakfil ES 3. Absolute DG 4. CamCube AC 5. CamSeal Megalam 7. Ecopleat 8. CamHosp 2

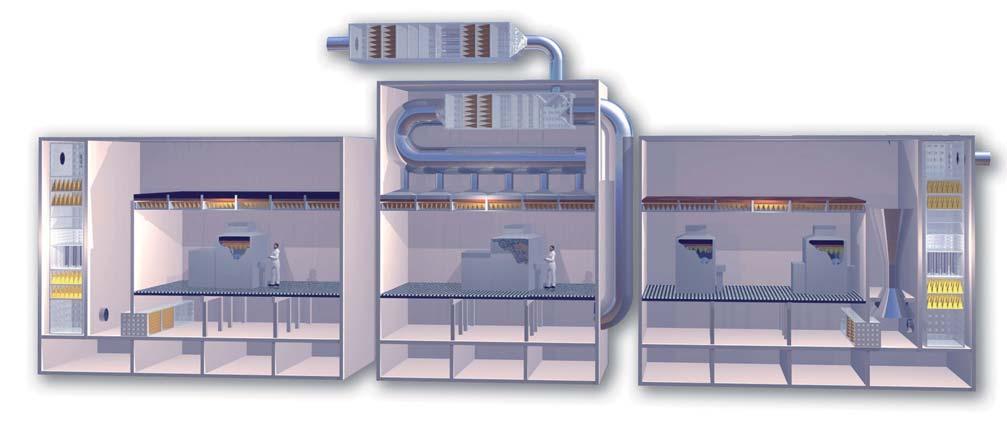

19 Information Rekommendation Mikroelektronikindustrin Avancerade produktionsmetoder kräver ofta mycket ren luft, och i många fall kommer kraven med säkerhet att skärpas ytterligare. I exempelvis elektronikindustrin krävs en mycket ren tillverkningsmiljö vid framställning av VLSI-kretsar (VLSI - Very Large Scale Integrated). Mönsterbredden i kretsarna kan vara 1 μm eller ännu mindre. Hjärtat i renrummet är filtret, men det finns också ett antal andra saker att tänka på beträffande rumsklassificering, filterval och hur filtren påverkar omgivningen. Camfil är erkänd som världens främsta leverantör av högeffektiva filtreringsprodukter till mikroelektronikndustrin. 1, 2 2, 3, 4 4, 5 1, 2 7, 8 6, 8 7, 8 1, 2 or , 3, 4 4, 5 4, 5 Rekommendationer för mikroelektronikindustrin. 1. Hi-Flo II XLT F7-F9 2. Opakfil ES 3. Camcarb 4. Absolute V 5. Gigapleat 6. Megalam Hood 7. Megalam MX MG 8. Gigapleat NXPP 19

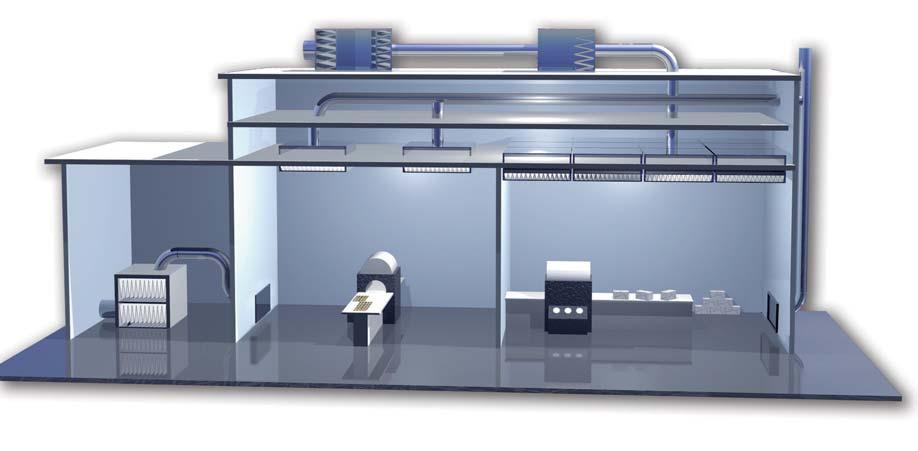

20 Information Rekommendation Läkemedelsindustrin I över 50 år har Camfil varit en ledande leverantör av luftfilterlösningar inom läkemedelsindustrinindustrin. Många av våra kunder har flera anläggningar i hela världen. Camfil har under åren utvecklat ett tätt samarbete med läkemedelstillverkare och är väl rustat för ert behov inom luftfiltrering både lokalt och globalt , 4 6, 7, 8 7, 8, 9 5, 6 3,5, 12 9, 10 10, 11 Rekommendationer för läkemedelsindustrin. 1. Hi-Flo XLT F7-F9 2. Opakfil ES 3. Absolute VG 4. CamCube AC 5. Airopac/Opakair Megalam GEL 7. Cleanseal 8. Spridare 9. Megalam PU 10. Sofdistri 11. Ecopleat M6 12. CamSafe 2

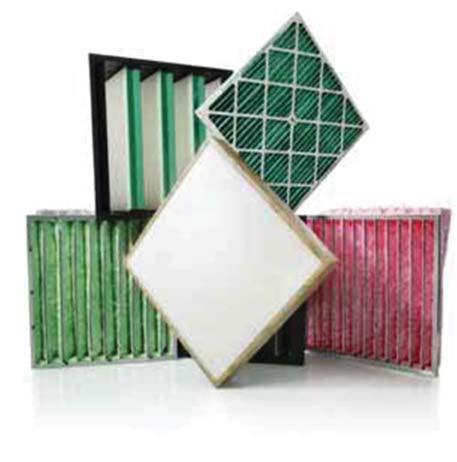

21 Grovfilter: G2 - G4 Produkter Panelfilter 30/30 Sida 22 Panelfilter AeroPleat Eco Sida 23 Panelfilter CMP (trådramsfilter) Sida 24 Panelfilter Dustpanel Eco Sida 25 Metallfilter och klimatskydd CamMet Fettfilter Sida 26 Metallfilter och klimatskydd CamMet Dubbelfilter Sida 27 Metallfilter och klimatskydd CamVane 100 Sida 28 Metallfilter och klimatskydd CamVane 100 HC Sida 29 Metallfilter och klimatskydd CamMet Demister Sida 30 Metallfilter och klimatskydd CamMet Metallfilter Sida 31 Metallfilter och klimatskydd CamMet Flamskydd Sida 32 Påsfilter med syntetmedia Hi-Cap Sida 33 Påsfilter med syntetmedia Hi-Cap XLS Sida 34 Filtermedia Media rullar - Glasfiber, syntet, torrt eller anoljat Sida 35 21

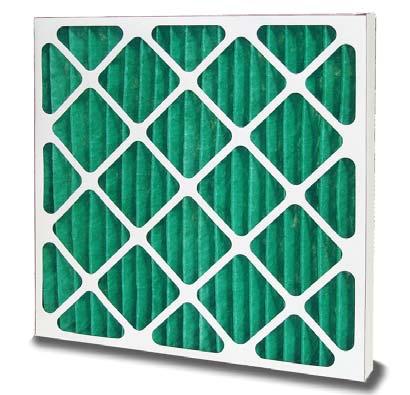

22 Grovfilter: G2 - G4 Panelfilter 30/30 Limmade diagonalförstärkningar på inlopps- och utloppssidan för att hålla veckavståndet konstant och för att skydda och underhålla filtret Styv ram av fuktbeständig papp Stor filteryta Hög hållfasthet T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Tillämpning: Förfilter för att ta bort de grövsta partiklarna i luftbehandlingssystem Typ: Veckad panel Ram: Fuktbeständig papp Media: Syntet Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 150 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 90ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) G4 Coarse 70% 594x 594x / 70 1,64 0, G4 Coarse 70% 289x 594x / 70 0,79 0, G4 Coarse 70% 495x 495x / 70 1,12 0, G4 Coarse 70% 495x 594x / 70 1,36 0, G4 Coarse 70% 289x 592x / 90 1,28 0,75 22

23 Grovfilter: G2 - G4 Panelfilter AeroPleat Eco Brett produktutbud av standard och icke standard storlekar Limmade diagonalförstärkningar på inlopps- och utloppssidan för att hålla veckavståndet konstant och för att skydda och underhålla filtret Limmad mot ramen för att undvika luftläckage Anpassat för hög luftfuktighet Andra mått tillgängliga på förfrågan Styv ram av fuktbeständig papp T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Tillämpning: Förfilter för att ta bort de grövsta partiklarna i luftbehandlingssystem Typ: Veckad panel Ram: Fuktbeständig papp Media: Bomull/syntet Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 150 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar Art. Nr. EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) G4 Coarse 65% 290x 595x / 70 0,7 0, G4 Coarse 65% 290x 595x / 70 1,3 0, G4 Coarse 65% 395x 495x / 70 0,7 0, G4 Coarse 65% 395x 495x / 70 1,4 0, G4 Coarse 65% 395x 620x / 70 0,9 0, G4 Coarse 65% 395x 620x / 70 1,7 0, G4 Coarse 65% 495x 495x / 70 0,9 0, G4 Coarse 65% 495x 495x / 70 1,8 0, G4 Coarse 65% 495x 620x / 70 1,1 0, G4 Coarse 65% 495x 620x / 70 2,2 1, G4 Coarse 65% 595x 595x / 70 1,3 0, G4 Coarse 65% 595x 595x / 70 2,6 1,3 23

24 Grovfilter: G2 - G4 Panelfilter CMP (trådramsfilter) Lätt och stabil Kan levereras i önskade dimensioner Lågt Tryckfall Tillämpning: Förfilter för att ta bort de grövsta partiklarna i luftbehandlingssystem Typ: Pads Ram: Metall Media: Syntet Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) CMP G4 Coarse 60% 300x 350x CMP G4 Coarse 60% 210x 350x CMP G4 Coarse 60% 225x 285x CMP G4 Coarse 60% 235x 260x CMP G4 Coarse 60% 215x 245x CMP G4 Coarse 60% 195x 225x CMP G4 Coarse 60% 240x 265x CMP G4 Coarse 60% 290x 310x CMP G4 Coarse 60% 355x 335x 4 Andra dimensioner finns för leverans 24

25 Grovfilter: G2 - G4 Panelfilter Dustpanel Eco Brett produktutbud av standard- och icke standardstorlekar Styv ram av fuktbeständig papp Progressivt uppbyggt media för att förbättra stofthållningsförmågan Tillämpning: Förfilter för att ta bort de grövsta partiklarna i luftbehandlingssystem. Typ: Planfilter Ram: Fuktbeständig papp Media: Glasfiber Sluttryckfall enl. EN 13053: 150 Pa Sluttryckfall: 250 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) x24x1 G3 290x 595x / 45 0,17 0, x42x2 G3 290x 595x / 50 0,18 0, x16x1 G3 395x 395x / 45 0,15 0, x20x1 G3 395x 495x / 45 0,18 0, x20x2 G3 395x 495x / 50 0,19 0, x25x1 G3 395x 620x / 45 0,24 0, x25x2 G3 395x 620x / 50 0,24 0, x20x1 G3 495x 495x / 45 0,25 0, x20x2 G3 495x 495x / 50 0,25 0, x25x1 G3 495x 620x / 45 0,31 0, x25x2 G3 495x 620x / 50 0,31 0, x20x2 G3 495x 595x / 50 0,3 0, x24x1 G3 595x 595x / 45 0,35 0, x24x2 G3 595x 595x / 50 0,35 0,35 Tryckfall: Filter med 1 djup har 56 Pa vid 2,0 m/s Filter med 2 djup har 40 Pa vid 2,6 m/s 25

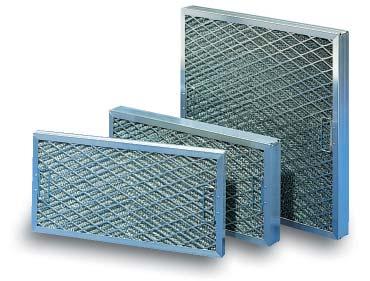

26 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamMet Fettfilter Filtret uppbyggt av elförzinkad eller rostfri stickad tråd Stor kylyta men minimalt luftmotstånd 90-95% fettavskiljningsgrad Passar de flesta spiskåpor inom storkök Tvättbart, maskindisk Tillämpning: Fettavskiljning lämpligt för bl.a restauranger och storkök Typ: Metallpanel Ram: Aluminium Media: Stickad metalltråd Sluttryckfall enl. EN 13053: 120 Pa Art. Nr. Typ Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Vikt (kg) MFA5025 FZA x 245x / 45 1,5 MFA5050 FZA x 495x / 30 2,8 MFB5025 FZB x 245x / 40 1 MFB5050 FZB x 495x /

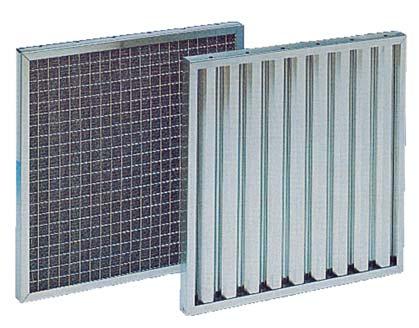

27 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamMet Dubbelfilter Fettet avskiljs i två steg (flammskydd och filter) Eventuella lågor stoppas effektivt av lamellskenorna Luften passerar genom lamellerna och avkyls innan de passerar genom filtret Fettet kondenserar och rinner ner i en ränna Filtret är försett med två handtag Tillämpning: Lämpligt för bl.a. restauranger och storkök vilket reducerar risken för brand i imkanalerna Typ: Metallpanel Ram: Rostfri, polerad plåt 0,7mm. AISI 304L Lamell: Rostfri, polerad plåt 0,7mm. AISI 304L Media: Stickad filtermatta av rostfri tråd 0,22 mm. AISI 304L Notera: Filtret kan förses med vikbara handtag T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MF31022 Dubbelfilter G2 Coarse 20% 400x 200x / 80 0,1 1 MF31021 Dubbelfilter G2 Coarse 20% 400x 400x / 80 0,16 2 MF31020 Dubbelfilter G2 Coarse 20% 450x 400x / 80 0,18 2,3 MF31006 Dubbelfilter G2 Coarse 20% 495x 245x / 80 0,12 2,6 MF31007 Dubbelfilter G2 Coarse 20% 495x 495x / 80 0,24 3,2 Dubbelfilter G2 Coarse 30% 592x 592x / 70 0,35 6,6 Tillverkas i kundanpassade storlekar Ta kontakt med ditt lokala Camfil-kontor med din förfrågan 27

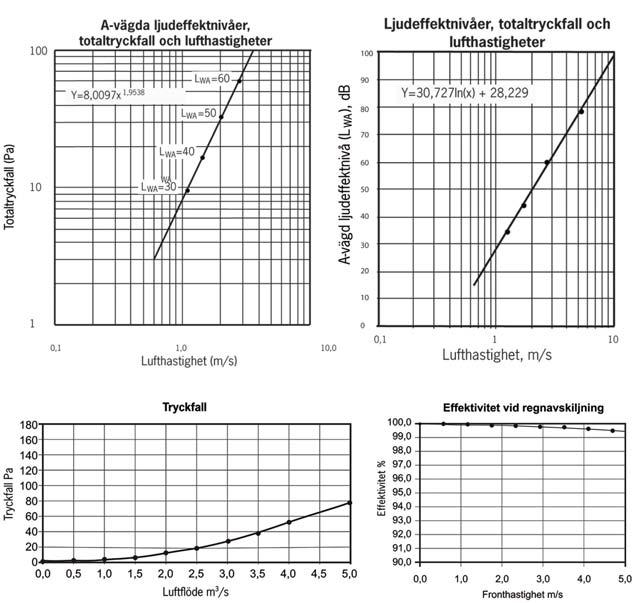

28 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamVane 100 Lufthastigheter 1,0-5,0 m/s Låg ljudnivå Mycket lågt tryckfall Väderbeständiga material Avskiljningsgrad upp till 100% regn Tillämpning: Intagsgaller, ett mycket effektivt regnskydd som används på alla luftfilteranläggningar där vatten-, regn- och fuktproblem förekommer, såsom i marina miljöer, i kusttrakter och vid vattendrag i inlandet. Typ: Metallpanel Installationsalternativ: Montagefläns eller fästanordning efter kundens specifikationer. Ytterhölje: Aluminium EN-AW-5754 Profiler: Aluminium EN-AW-6060 Lufthastighet: 1,0-5,0 m/s i kanalsystemet Maxmått: Inbyggnadsmått upp till 2500 x 2500 mm Notering: Levereras med dränering MagiCAD APPROVED Rekommenderad Lufthastighet (m/s): 1,0-5,0 Dimensioner BxH (mm): Upp till 2500 x 2500 Djup (mm): 100 Benämningsexempel vid beställning (inbyggnadsmått): * x st CamVane 100 (b x h) 600 x 600 mm Tillbehör: * Montagefläns på CamVane 100 fram- eller baksida Vikt (kg/m2): ca 35 kg Avskiljningsgrad mot droppar cc 25 mm: 20 μm vid 3,0 m/s Testad av VTT i Finland - EN 13030:2001. Bestämning ljudeffektnivå, tryckfall och flöde fran ett uteluftsgaller enligt ISO 5135 (SP-rapport P rev). Tillverkas i kundanpassade storlekar 28

29 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamVane 100 HC För lufthastigheter mellan 1,0-3,0 m/s Låg ljudnivå Mycket lågt tryckfall Väderbeständiga material Avskiljningsgrad upp till 100% regn Minskad risk för isbildning CE-märkt Värmekabel Tillämpning: Intagsgaller som är ett mycket effektivt regnskydd som används på alla luftfilteranläggningar där vatten-, regn- och fuktproblem förekommer, såsom i marina miljöer, i kusttrakter, vid vattendrag i inlandet. Typ: Metallpanel Lufthastighet: 1,0-3,0 m/s i kanalsystemet. Värmekabel: 220V växelström, automatreglerad. Maxeffekt 39W/ meter (840W/m2) Strömstyrka vid tändning är tre gånger högre än vid drift. Använd trög säkring. Storlek: Max inbyggnadsmått upp till 2500 x 2500mm. Vid sektioner större än 3,2m², görs 2st elinstallationer för att inte överstiga maxeffekten (2600W) MagiCAD APPROVED Tillverkas i kundanpassade storlekar Ta kontakt med ditt lokala Camfil-kontor med din förfrågan 29

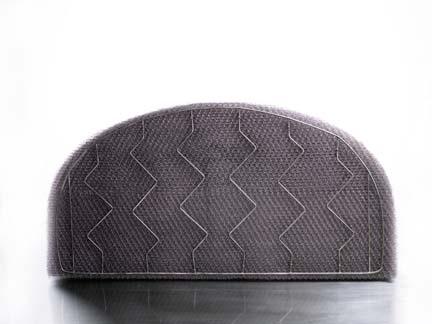

30 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamMet Demister Avskiljer dimma och droppar i luften Stor kontaktyta med minimalt luftmotstånd Fungerar även som grovfilter i fuktiga miljöer Utformas efter kundens behov och specifikationer Finns i rostfritt eller syrafast utförande (stickad tråd) Lätt att installera och underhålla Tillämpning: Metallfilter för att avskilja vattenånga, dimma, kemikalier Typ: Metallpanel Ram: Rostfri syrafast trådram i AISI 316L som standard, eller utan ram Media: Rostfri AISI 304L eller syrafast AISI 316L stickad tråd Rekommenderad tjocklek: Minimum 70mm Användningsområde: Komprimerad luft eller gas Vattenångavskiljare Havsvattenavsaltning Luftkonditionering Värmeväxlare Skumavskiljare Växthusluftsystem Gasavfuktare Gasturbin intag Destilleringssystem Förångning Skrubbning Tillverkas i kundanpassade storlekar Ta kontakt med ditt lokala Camfil-kontor med din förfrågan 30

31 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamMet Metallfilter Avskiljning av fett, olja och stora partiklar Stor kylyta med minimalt luftmotstånd Filterceller av elförzinkad, aluminium eller rostfri stickad tråd Tvättbart Tillämpning: Avskiljning av fett, olja eller som förfilter för stora partiklar Typ: Metallpanel Ram: Metall Media: Förzinkad stål, Rostfritt stål, Aluminium # S y m _ # Från 1 till 8 dm² => 08 Från 8,1 till 12 dm² => 12 Från 12,1 till 16 dm² => 16 Från 16,1 till 18 dm² => 18 Från 18,1 till 25 dm² => 25 Från 25,1 till 30 dm² => 30 Från 30,1 till 36 dm² => 36 Från 36,1 till 43 dm² => 43 Från 43,1 till 50 dm² => 50 Tillverkas i kundanpassade dimensioner ex: filter storlek B= 4,55 dm, H= 3,98 dm => yta 18,109 dm² Tjocklek: D= 40 mm Artikel nummer för rostfritt => MFRF4025 Art. Nr. Typ Material Mått BxHxD (mm) MFAL XXYY* MFAL XXYY* Aluminium ( )x (100->1500)x (8,5->150) MFFZ XXYY* MFFZ XXYY* Förzinkad stål ( )x (100->1500)x (10->150) MFRF XXYY* MFRF XXYY* Rostfritt stål ( )x (100->1500)x (10->150) XX = Tjocklek i mm (D) 08 för 8 mm, 25 för 25 mm etc...) YY = Yta i dm2 (B x H = yta) Tillverkas i kundanpassade storlekar Ta kontakt med ditt lokala Camfil-kontor med din förfrågan 31

32 Grovfilter: G2 - G4 Metallfilter och klimatskydd CamMet Flamskydd Eventuella lågor stoppas effektivt av lamellskenorna Luften passerar genom lamellskenorna och avkyls Fettet kondenserar ut och rinner ner i en ränna Tillämpning: För bla restauranger och storkök, reducerar risken för brand i imkanaler Ram: Rostfritt stål Ram: Rostfri, polerad plåt AISI304 Lamell: Rostfri, borstad plåt AISI 304L Art. Nr. Typ Mått BxHxD (mm) MF32009 Flamskydd 495x 495x 25 MF32008 Flamskydd 495x 245x 25 Tillverkas i kundanpassade storlekar Ta kontakt med ditt lokala Camfil-kontor med din förfrågan 32

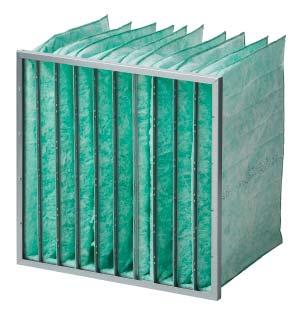

33 Grovfilter: G2 - G4 Påsfilter med syntetmedia Hi-Cap Hög stofthållningsförmåga Robust konstruktion Styv metallram Tillämpning: Förfiltrering för att ta bort de grövsta partiklarna i luftbehandlingssystem Typ: Påsfilter Ram: Förzinkad stål Media: Syntet Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 150 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70 C Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX eller i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) HC-36 G4 Coarse 60% 287x 592x / ,3 1, HC-56 G4 Coarse 60% 490x 592x / ,2 2, HC-66 G4 Coarse 60% 592x 592x / ,6 2, HC-39 G4 Coarse 60% 287x 892x / ,8 1, HC-59 G4 Coarse 60% 490x 892x / ,9 2, HC-69 G4 Coarse 60% 592x 892x / ,6 2,9 33

34 Grovfilter: G2 - G4 Påsfilter med syntetmedia Hi-Cap XLS Hög stofthållningsförmåga Nyutvecklad sömnadsteknik för bästa luftfördelning Helgjuten, stabil och aerodynamiskt utformad frontram i plast Koniska påsar T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Tillämpning: Förfiltrering för att ta bort de grövsta partiklarna i luftbehandlingssystem Typ: Påsfilter Ram: Helgjuten plast Media: Syntet Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 150 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX eller i filterskåp CamCube HF. Art. Nr. EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) G4 Coarse 60% 592x 592x / , G4 Coarse 60% 490x 592x / ,2 0, G4 Coarse 60% 287x 592x / ,3 0, G4 Coarse 60% 592x 287x / ,3 0, G4 Coarse 60% 592x 490x / ,2 0, G4 Coarse 60% 592x 592x / ,7 1, G4 Coarse 60% 490x 592x / G4 Coarse 60% 287x 592x / ,8 0, G4 Coarse 60% 592x 287x / ,8 0, G4 Coarse 60% 592x 490x / ,1 34

35 Grovfilter: G2 - G4 Filtermedia Media rullar - Glasfiber, syntet, torrt eller anoljat Kan beställas i kundanpassade mått Tillämpning: Förfiltrering för avskiljning av de grövsta partiklarna i luftbehandlingssystem. PE950 som takfilter i sprutboxar. Grön/Vit Torr som frånluftfilter i sprutboxar Typ: Mediarulle Media: Glasfiber, Syntet Sluttryckfall: 150 Pa Luftfuktighet (Max RH): 100% Art. Nr. Typ Media EN779 ISO16890 Mått BxL (m) Mediatjocklek* (mm) Vikt (g/m²) Tryckfall (Pa) Vikt (kg) Hastighet (m/s) CM-360 torr Syntet G3 Coarse 50% 1,0x , CM-360 torr Syntet G3 Coarse 50% 2,0x , CM-375 torr Syntet G4 Coarse 60% 1,0x , CM-375 torr Syntet G4 Coarse 60% 2,0x , Gul/Vit Anoljat Glasfiber G4 Coarse 60% 1,5x Grön/Vit Torr Glasfiber G4 Coarse 60% 1,0x PE /20 Syntet G4 Coarse 60% 2,0x PE /20 Syntet, adhesive M5 Coarse 85% 2,0x ,25 * Skillnader kan förekomma. 35

36 Medium- finfilter: M5 - F9 Produkter Påsfilter Partikel/Kol City-Flo XL Sida 37 Påsfilter Partikel Hi-Flo XLT Sida 38 Påsfilter Partikel Hi-Flo XLS Sida 41 Påsfilter Partikel Hi-Flo XLT Aggregat Sida 43 Påsfilter Partikel Hi-Flo M Sida 45 Påsfilter Partikel Hi-Flo P Sida 46 Påsfilter Partikel Hi-Flo A Sida 47 Påsfilter Partikel Hi-Flo TM Sida 48 Kompaktfilter Opakfil ES Sida 49 Kompaktfilter Opakfil ST Sida 50 Kompaktfilter EcoPleat Eco Sida 51 Kompaktfilter Airopac High Temp Sida 52 Kompaktfilter OpakAir Sida 53 Kompaktfilter Airopac 3GGMHF / 3MXMHF Sida 54 Filter för hygieniska applikationer Hi-Flo ProSafe Sida 55 Filter för hygieniska applikationer Opakfil ProSafe ES Sida 57 36

37 Medium- finfilter: M5 - F9 Påsfilter Partikel/Kol City-Flo XL Kombinerat partikel- och molekylärfilter Lågt begynnelsetryckfall Nyutvecklad design av påsar i konisk form Helgjuten, stabil och aerodynamiskt utformad frontram i plast Uppfyller kraven för EN13779:2007 ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Skolor, köpcentrum, kontor nära miljöer med intensiv biltrafik Typ: Påsfilter Ram: Helgjuten plast Media: Glasfiber/aktivt kol Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 200 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 50ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass F7 epm1 60% 592x 592x / ,5 3, B F7 epm1 60% 490x 592x / ,8 B F7 epm1 60% 287x 592x / ,7 1,8 B F7 epm1 60% 287x 287x / ,9 0,9 B F7 epm1 60% 592x 287x / ,7 1,8 B F7 epm1 60% 592x 490x / ,2 2,9 B F7 epm1 60% 490x 490x / ,4 B F7 epm1 60% 592x 592x / ,1 3, C F7 epm1 60% 490x 592x / ,9 2,5 C F7 epm1 60% 287x 592x / ,6 C F7 epm1 60% 287x 287x / ,5 0,8 C F7 epm1 60% 592x 287x / ,6 C F7 epm1 60% 592x 490x / ,2 3,1 C F7 epm1 60% 490x 490x / C * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

38 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo XLT Filtermaterial av det senaste glasfibermediat Låga begynnelsetryckfall Flack tryckfallsutveckling Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Helgjuten aerodynamiskt utformad frontram i plast Bidrar till lägre energiåtgång Hi-Flo II XL7 och 9 är rekommenderade av Astma och Allergiförbundet ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfiltrering i renrum Typ: Påsfilter Ram: Helgjuten plast Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M5-F7: 200 Pa, F8-F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass /640 M5 epm10 60% 592x 592x / ,5 2, A /640 M5 epm10 60% 490x 592x / ,6 A /640 M5 epm10 60% 287x 592x / ,7 1,4 A /640 M5 epm10 60% 287x 287x / ,9 0,8 A /640 M5 epm10 60% 592x 287x / ,7 1,4 A /640 M5 epm10 60% 592x 490x / ,2 1,6 A /640 M5 epm10 60% 490x 490x / ,3 A /520 M5 epm10 60% 592x 592x / ,1 2, B /520 M5 epm10 60% 490x 592x / ,9 1,4 B /520 M5 epm10 60% 287x 592x / ,3 B /520 M5 epm10 60% 287x 287x / ,5 0,7 B /520 M5 epm10 60% 592x 287x / ,3 B /520 M5 epm10 60% 592x 490x / ,4 B /520 M5 epm10 60% 490x 490x / ,2 B /370 M5 epm10 60% 592x 592x / , D /370 M5 epm10 60% 490x 592x / ,5 1,3 D /370 M5 epm10 60% 287x 592x / ,2 1,2 D /370 M5 epm10 60% 287x 287x / ,1 0,7 D /370 M5 epm10 60% 592x 287x / ,1 1,2 D /370 M5 epm10 60% 592x 490x / ,6 1,2 D /370 M5 epm10 60% 490x 490x / ,9 1 D /640 M6 epm2,5 50% 592x 592x / ,5 2, B /640 M6 epm2,5 50% 490x 592x / ,6 B /640 M6 epm2,5 50% 287x 592x / ,7 1,4 B /640 M6 epm2,5 50% 287x 287x / ,9 0,8 B /640 M6 epm2,5 50% 592x 287x / ,7 1,4 B /640 M6 epm2,5 50% 592x 490x / ,2 1,6 B 38

39 Medium- finfilter: M5 - F9 Påsfilter Partikel Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass /640 M6 epm2,5 50% 490x 490x / ,3 B /520 M6 epm2,5 50% 592x 592x / ,1 2, B /520 M6 epm2,5 50% 490x 592x / ,9 1,4 B /520 M6 epm2,5 50% 287x 592x / ,3 B /520 M6 epm2,5 50% 287x 287x / ,5 0,7 B /520 M6 epm2,5 50% 592x 287x / ,3 B /520 M6 epm2,5 50% 592x 490x / ,4 B /520 M6 epm2,5 50% 490x 490x / ,2 B /370 M6 epm2,5 50% 592x 592x / , D /370 M6 epm2,5 50% 490x 592x / ,5 1,3 D /370 M6 epm2,5 50% 287x 592x / ,2 1,2 D /370 M6 epm2,5 50% 287x 287x / ,1 0,7 D /370 M6 epm2,5 50% 592x 287x / ,1 1,2 D /370 M6 epm2,5 50% 592x 490x / ,6 1,2 D /370 M6 epm2,5 50% 490x 490x / ,9 1 D / F7 epm1 60% 592x 592x / ,9 2, A / F7 epm1 60% 490x 592x / ,3 1,6 A / F7 epm1 60% 287x 592x / ,8 1,4 A / F7 epm1 60% 287x 287x / ,9 0,8 A / F7 epm1 60% 592x 287x / ,8 1,4 A / F7 epm1 60% 592x 490x / ,5 1,6 A / F7 epm1 60% 490x 490x / ,2 1,3 A / F7 epm1 60% 592x 592x / ,5 2, A / F7 epm1 60% 490x 592x / ,6 A / F7 epm1 60% 287x 592x / ,7 1,4 A / F7 epm1 60% 287x 287x / ,9 0,8 A / F7 epm1 60% 592x 287x / ,7 1,4 A / F7 epm1 60% 592x 490x / ,2 1,6 A / F7 epm1 60% 490x 490x / ,3 A / F7 epm1 60% 592x 592x / ,1 2, A / F7 epm1 60% 490x 592x / ,9 1,4 A / F7 epm1 60% 287x 592x / ,3 A / F7 epm1 60% 287x 287x / ,5 0,7 A / F7 epm1 60% 592x 287x / ,3 A / F7 epm1 60% 592x 490x / ,4 A / F7 epm1 60% 490x 490x / ,2 A / F7 epm1 60% 592x 592x / , C / F7 epm1 60% 490x 592x / ,5 1,3 C / F7 epm1 60% 287x 592x / ,2 1,2 C / F7 epm1 60% 287x 287x / ,1 0,7 C / F7 epm1 60% 592x 287x / ,1 1,2 C / F7 epm1 60% 592x 490x / ,6 1,2 C / F7 epm1 60% 490x 490x / ,9 1 C / F8 epm1 75% 592x 592x / ,5 2, C / F8 epm1 75% 490x 592x / ,6 C / F8 epm1 75% 287x 592x / ,7 1,4 C / F8 epm1 75% 287x 287x / ,9 0,8 C / F8 epm1 75% 592x 287x / ,7 1,4 C / F8 epm1 75% 592x 490x / ,2 1,6 C / F8 epm1 75% 490x 490x / ,3 C / F8 epm1 75% 592x 592x / ,1 2, C / F8 epm1 75% 490x 592x / ,9 1,4 C / F8 epm1 75% 287x 592x / ,3 C / F8 epm1 75% 287x 287x / ,5 0,7 C / F8 epm1 75% 592x 287x / ,3 C / F8 epm1 75% 592x 490x / ,4 C / F8 epm1 75% 490x 490x / ,2 C / F9 epm1 85% 592x 592x / ,5 1, B 39

40 Medium- finfilter: M5 - F9 Påsfilter Partikel Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass / F9 epm1 85% 490x 592x / ,6 B / F9 epm1 85% 287x 592x / ,7 1,4 B / F9 epm1 85% 287x 287x / ,9 0,8 B / F9 epm1 85% 592x 287x / ,7 1,4 B / F9 epm1 85% 592x 490x / ,2 1,6 B / F9 epm1 85% 490x 490x / ,3 B / F9 epm1 85% 592x 592x / ,1 2, C / F9 epm1 85% 490x 592x / ,9 1,4 C / F9 epm1 85% 287x 592x / ,3 C / F9 epm1 85% 287x 287x / ,5 0,7 C / F9 epm1 85% 592x 287x / ,3 C / F9 epm1 85% 592x 490x / ,4 C / F9 epm1 85% 490x 490x / ,2 C * ME%, Lägsta verkningsgrad enligt EN779:2012 ** Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ *** Energiklass beräknad enligt Eurovent RS 4/C

41 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo XLS Filtermaterial av det senaste glasfibermediat Låga begynnelsetryckfall Flack tryckfallsutveckling Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Helgjuten aerodynamiskt utformad frontram i plast Bidrar till lägre energiåtgång Hi-Flo II XL7 och 9 är rekommenderade av Astma och Allergiförbundet ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfiltrering i renrum Typ: Påsfilter Ram: Helgjuten plast Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M5-F7: 200 Pa, F8-F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF Tillval: T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass /640 M5 epm10 60% 592x 592x / , C /640 M5 epm10 60% 490x 592x / ,7 0,9 C /640 M5 epm10 60% 287x 592x / ,2 0,6 C /640 M5 epm10 60% 592x 287x / ,2 0,6 C /640 M5 epm10 60% 592x 490x / ,7 0,9 C /520 M5 epm10 60% 592x 592x / ,7 0, D /520 M5 epm10 60% 490x 592x / ,8 D /520 M5 epm10 60% 287x 592x / ,8 0,6 D /520 M5 epm10 60% 592x 287x / ,8 0,6 D /520 M5 epm10 60% 592x 490x / ,9 D /370 M5 epm10 60% 592x 592x / ,6 0,8 9 8 E /370 M5 epm10 60% 490x 592x / ,2 0,7 E /370 M5 epm10 60% 287x 592x / ,3 0,5 E /370 M5 epm10 60% 592x 287x / ,3 0,5 E /370 M5 epm10 60% 592x 490x / ,2 0,8 E /640 M6 epm2,5 50% 592x 592x / ,5 1,2 23, D /640 M6 epm2,5 50% 490x 592x / ,7 1 D /640 M6 epm2,5 50% 287x 592x / ,2 0,7 D /640 M6 epm2,5 50% 592x 287x / ,2 0,7 D /640 M6 epm2,5 50% 592x 490x / ,7 1,1 D /520 M6 epm2,5 50% 592x 592x / ,7 1,1 23, E /520 M6 epm2,5 50% 490x 592x / ,9 E /520 M6 epm2,5 50% 287x 592x / ,8 0,6 E /520 M6 epm2,5 50% 592x 287x / ,8 0,7 E /520 M6 epm2,5 50% 592x 490x / E /370 M6 epm2,5 50% 592x 592x / ,6 0,9 23,7 23 E /370 M6 epm2,5 50% 490x 592x / ,2 0,8 E /370 M6 epm2,5 50% 287x 592x / ,3 0,6 E /370 M6 epm2,5 50% 592x 287x / ,3 0,6 E /370 M6 epm2,5 50% 592x 490x / ,2 0,9 E / F7 epm1 60% 592x 592x / ,5 0, B 41

42 Medium- finfilter: M5 - F9 Påsfilter Partikel Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass / F7 epm1 60% 490x 592x / ,7 0,8 B / F7 epm1 60% 287x 592x / ,2 0,6 B / F7 epm1 60% 592x 287x / ,2 0,6 B / F7 epm1 60% 592x 490x / ,7 0,9 B / F7 epm1 60% 592x 592x / ,7 0, D / F7 epm1 60% 490x 592x / ,8 D / F7 epm1 60% 287x 592x / ,8 0,5 D / F7 epm1 60% 592x 287x / ,8 0,6 D / F7 epm1 60% 592x 490x / ,8 D / F7 epm1 60% 592x 592x / ,6 0, E / F7 epm1 60% 490x 592x / ,2 0,7 E / F7 epm1 60% 287x 592x / ,3 0,5 E / F7 epm1 60% 592x 287x / ,3 0,6 E / F7 epm1 60% 592x 490x / ,2 0,7 E / F9 epm1 85% 592x 592x / , D / F9 epm1 85% 490x 592x / ,7 0,9 D / F9 epm1 85% 287x 592x / ,2 0,6 D / F9 epm1 85% 592x 287x / ,2 0,6 D / F9 epm1 85% 592x 490x / ,7 0,9 D / F9 epm1 85% 592x 592x / ,7 0, E / F9 epm1 85% 490x 592x / ,8 E / F9 epm1 85% 287x 592x / ,8 0,5 E / F9 epm1 85% 592x 287x / ,8 0,6 E / F9 epm1 85% 592x 490x / ,8 E * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

43 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo XLT Aggregat Filtermaterial av det senaste glasfibermediat Låga begynnelsetryckfall Flack tryckfallsutveckling Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Helgjuten aerodynamiskt utformad frontram i plast Bidrar till lägre energiåtgång Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfiltrering i renrum Typ: Påsfilter Ram: Helgjuten plast Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M5-F7: 200 Pa, F8-F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Passar i de flesta förekommande aggregat på marknaden Art. Nr. Typ EN779 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Hi-FlollXLT4 G4 287x 490x / Hi-FlollXLT6 M6 287x 490x / Hi-FlollXLT6 M6 287x 490x / Hi-FlollXLT6 M6 287x 490x / Hi-FlollXLT7 F7 287x 490x / Hi-FlollXLT7 F7 287x 490x / Hi-FlollXLT9 F9 287x 490x / Hi-FlollXLT6 M6 353x 425x / Hi-FlollXLT7 F7 353x 425x / Hi-FlollXLT4 G4 392x 492x / Hi-FlollXLT6 M6 392x 492x / Hi-FlollXLT6 M6 392x 492x / Hi-FlollXLT7 F7 392x 492x / Hi-FlollXLT7 F7 392x 492x / Hi-FlollXLT4 G4 392x 592x / Hi-FlollXLT6 M6 392x 592x / Hi-FlollXLT6 M6 392x 592x / Hi-FlollXLT7 F7 392x 592x / Hi-FlollXLT7 F7 392x 592x / Hi-FlollXLT6 M6 440x 515x / Hi-FlollXLT7 F7 440x 515x / Hi-FlollXLT9 F9 440x 515x / Hi-FlollXLT4 G4 446x 390x / Hi-FlollXLT6 M6 446x 390x / Hi-FlollXLT6 M6 446x 390x / Hi-FlollXLT6 M6 446x 390x / Hi-FlollXLT7 F7 446x 390x / Hi-FlollXLT7 F7 446x 390x / Hi-FlollXLT7 F7 446x 390x / Hi-FlollXLT9 F9 446x 390x / Hi-FlollXLT6 M6 464x 464x / Hi-FlollXLT7 F7 464x 464x / Hi-FlollXLT4 G4 490x 392x / Hi-FlollXLT6 M6 490x 392x / Hi-FlollXLT6 M6 490x 392x / Hi-FlollXLT6 M6 490x 392x /

44 Medium- finfilter: M5 - F9 Påsfilter Partikel Art. Nr. Typ EN779 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Hi-FlollXLT7 F7 490x 392x / Hi-FlollXLT7 F7 490x 392x / Hi-FlollXLT9 F9 490x 392x / Hi-FlollXLT4 G4 571x 510x / Hi-FlollXLT6 M6 571x 510x / Hi-FlollXLT6 M6 571x 510x / Hi-FlollXLT6 M6 571x 510x / Hi-FlollXLT7 F7 571x 510x / Hi-FlollXLT7 F7 571x 510x / Hi-FlollXLT7 F7 571x 510x / Hi-FlollXLT9 F9 571x 510x / Hi-FlollXLT6 M6 592x 392x / Hi-FlollXLT6 M6 592x 392x / Hi-FlollXLT7 F7 592x 392x / Hi-FlollXLT7 F7 592x 392x / Hi-FlollXLT9 F9 592x 392x / Hi-FlollXLT4 G4 792x 392x / Hi-FlollXLT6 M6 792x 392x / Hi-FlollXLT6 M6 792x 392x / Hi-FlollXLT6 M6 792x 392x / Hi-FlollXLT7 F7 792x 392x / Hi-FlollXLT7 F7 792x 392x / Hi-FlollXLT7 F7 792x 392x / Hi-FlollXLT9 F9 792x 392x / * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

45 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo M Filtermaterial av det senaste glasfibermediat Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Flack tryckfallsutveckling Lång livslängd Optimerad driftskostnad (LCC) Klarar sig utan förfiltrering Hög stofthållningsförmåga Enkel och säker filtermontering ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfilter i renrum Typ: Påsfilter Ram: Förzinkad stål Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass M6 M6 epm2,5 50% 592x 592x / ,1 3,3 24, A N6 M6 epm2,5 50% 490x 592x / ,6 3 A O6 M6 epm2,5 50% 287x 592x / ,6 2 A O6-33 M6 epm2,5 50% 287x 287x / ,3 1,5 A M6-63 M6 epm2,5 50% 592x 287x / ,6 2 A M6-65 M6 epm2,5 50% 592x 490x / ,6 3 A ML6 M6 epm2,5 50% 592x 892x / ,7 3,9 A NL6 M6 epm2,5 50% 490x 892x / ,4 3,2 A OL6 M6 epm2,5 50% 287x 892x / ,8 2,2 A M7 50+ F7 epm1 60% 592x 592x / ,1 3, A N7 50+ F7 epm1 60% 490x 592x / ,6 3 A O7 50+ F7 epm1 60% 287x 592x / ,6 2 A O F7 epm1 60% 287x 287x / ,3 1,5 A M F7 epm1 60% 592x 287x / ,6 2 A M F7 epm1 60% 592x 490x / ,6 3 A ML7 50+ F7 epm1 60% 592x 892x / ,7 3 A NL7 50+ F7 epm1 60% 490x 892x / ,4 2,7 A OL7 50+ F7 epm1 60% 287x 892x / ,8 1,8 A M9 80+ F9 epm1 85% 592x 592x / ,1 3, B N9 80+ F9 epm1 85% 490x 592x / ,6 3 B O9 80+ F9 epm1 85% 287x 592x / ,6 2 B O9-33 F9 epm1 85% 287x 287x / ,3 1,5 B M9-63 F9 epm1 85% 592x 287x / ,6 2 B M9-65 F9 epm1 85% 592x 490x / ,6 3 B ML9 80+ F9 epm1 85% 592x 892x / ,7 3 B NL9 80+ F9 epm1 85% 490x 892x / ,4 2,7 B OL9 80+ F9 epm1 85% 287x 892x / ,8 1,8 B * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

46 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo P Filtermaterial av det senaste glasfibermediat Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Flack tryckfallsutveckling God livslängd Lämpar sig väl för både första och andra filtersteget Enkel och säker filtermontering ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som för filter i renrum Typ: Påsfilter Ram: Förzinkad stål Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass P6 M6 epm2,5 50% 592x 592x / ,2 2, B Q6 M6 epm2,5 50% 490x 592x / ,1 2,4 B R6 M6 epm2,5 50% 287x 592x / ,1 1,5 B R6-33 M6 epm2,5 50% 287x 287x / ,6 1,1 B P6-63 M6 epm2,5 50% 592x 287x / ,1 1,5 B P6-65 M6 epm2,5 50% 592x 490x / ,1 2,4 B PL6 M6 epm2,5 50% 592x 892x / ,7 4,4 B QL6 M6 epm2,5 50% 490x 892x / ,8 4,0 B RL6 M6 epm2,5 50% 287x 892x / ,8 2,6 B P7 50+ F7 epm1 60% 592x 592x / ,2 2, B Q7 50+ F7 epm1 60% 490x 592x / ,1 2,3 B R7 50+ F7 epm1 60% 287x 592x / ,1 1,6 B R F7 epm1 60% 287x 287x / ,6 1,1 B P F7 epm1 60% 592x 287x / ,1 1,5 B P F7 epm1 60% 592x 490x / ,1 2,4 B PL7 50+ F7 epm1 60% 592x 892x / ,7 3,8 B QL7 50+ F7 epm1 60% 490x 892x / ,8 3,6 B RL7 50+ F7 epm1 60% 287x 892x / ,8 2,2 B P9 80+ F9 epm1 85% 592x 592x / ,2 2, C Q9 80+ F9 epm1 85% 490x 592x / ,1 2,4 C R9 80+ F9 epm1 85% 287x 592x / ,1 1,5 C R9-33 F9 epm1 85% 287x 287x / ,6 1,1 C P F9 epm1 85% 592x 287x / ,1 1,5 C P F9 epm1 85% 592x 490x / ,1 2,4 C PL9 80+ F9 epm1 85% 592x 892x / ,7 4,1 C QL9 80+ F9 epm1 85% 490x 892x / ,8 3,6 C RL9 80+ F9 epm1 85% 287x 892x / ,8 2,5 C * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

47 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo A Filtermaterial av det senaste glasfibermediat Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Flack tryckfallsutveckling Enkel och säker filtermontering Hög stofthållningsförmåga Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfilter i renrum. Typ: Påsfilter Ram: Förzinkad stål Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 200 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass A5 M5 epm10 60% 592x 592x / ,5 1, C B5 M5 epm10 60% 490x 592x / ,6 1,6 C C5 M5 epm10 60% 287x 592x / ,3 1,1 C C533 M5 epm10 60% 287x 287x / ,1 0,7 C A563 M5 epm10 60% 592x 287x / ,3 1,1 C A565 M5 epm10 60% 592x 490x / ,6 1,6 C AL5 M5 epm10 60% 592x 892x / ,8 2,4 C BL5 M5 epm10 60% 490x 892x / ,7 1,9 C CL5 M5 epm10 60% 287x 892x / ,4 1,4 C A5/520 M5 epm10 60% 592x 592x / , D B5/520 M5 epm10 60% 490x 592x / ,8 D C5/520 M5 epm10 60% 287x 592x / ,9 1,2 D C5 33/520 M5 epm10 60% 287x 287x / ,9 0,7 D A563/520 M5 epm10 60% 592x 287x / ,8 1,2 D A565/520 M5 epm10 60% 592x 490x / ,8 D A5/370 M5 epm10 60% 592x 592x / ,7 1,8 9 8 E B5/370 M5 epm10 60% 490x 592x / ,2 1,6 E C5/370 M5 epm10 60% 287x 592x / ,3 1,2 E C533/370 M5 epm10 60% 287x 287x / ,7 0,8 E A536/370 M5 epm10 60% 592x 287x / ,3 1,2 E A565/370 M5 epm10 60% 592x 490x / ,2 1,6 E A6 M6 epm2,5 50% 592x 592x / ,5 1, D B6 M6 epm2,5 50% 490x 592x / ,6 1,6 D C6 M6 epm2,5 50% 287x 592x / ,3 1,1 D C633 M6 epm2,5 50% 287x 287x / ,1 0,7 D A663 M6 epm2,5 50% 592x 287x / ,3 1,1 D A665 M6 epm2,5 50% 592x 490x / ,6 1,6 D A7 50+ F7 epm1 60% 592x 592x / ,5 1, C B7 50+ F7 epm1 60% 490x 592x / ,6 1,6 C C7 50+ F7 epm1 60% 287x 592x / ,3 1,1 C C F7 epm1 60% 287x 287x / ,1 0,7 C A F7 epm1 60% 592x 287x / ,3 1,1 C A F7 epm1 60% 592x 490x / ,6 1,6 C * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

48 Medium- finfilter: M5 - F9 Påsfilter Partikel Hi-Flo TM Filtermaterial av det senaste glasfibermediat Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Flack tryckfallsutveckling Låg energikostnad Lämpar sig väl för både första och andra filtersteget Enkel och säker filtermontering ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfilter i renrum Typ: Påsfilter Ram: Förzinkad stål Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass TM6 M6 epm2,5 50% 592x 592x / ,5 2, D TN6 M6 epm2,5 50% 490x 592x / ,5 2,15 D TO6 M6 epm2,5 50% 287x 592x / ,7 1,4 D TO633 M6 epm2,5 50% 287x 287x / ,3 0,8 D TOL6 M6 epm2,5 50% 287x 892x / ,4 D TNL6 M6 epm2,5 50% 490x 892x / ,8 2,6 D TML6 M6 epm2,5 50% 592x 892x / ,1 2,9 D TM7 50+ F7 epm1 60% 592x 592x / ,2 2, C TN7 50+ F7 epm1 60% 490x 592x / ,3 2,05 C TO7 50+ F7 epm1 60% 287x 592x / ,6 1,35 C TM F7 epm1 60% 592x 490x / ,3 2,15 C TML7 50+ F7 epm1 60% 592x 892x / ,1 2,5 C TNL7 50+ F7 epm1 60% 490x 892x / ,8 2,2 C TOL7 50+ F7 epm1 60% 287x 892x / ,5 C TM9 80+ F9 epm1 85% 592x 592x / ,5 2, D TN9 80+ F9 epm1 85% 490x 592x / ,5 2 D TO9 80+ F9 epm1 85% 287x 592x / ,7 1,35 D TOL9 80+ F9 epm1 85% 287x 892x / ,5 D TNL9 80+ F9 epm1 85% 490x 892x / ,8 2,2 D TML9 80+ F9 epm1 85% 592x 892x / ,1 2,5 D * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

49 Medium- finfilter: M5 - F9 Kompaktfilter Opakfil ES Låg energikostnad Reversibelt: Möjligt att installera med omvänd luftriktning Lång livslängd Lätt och robust Färre filterbyten Brännbart Snabb, enkel och säker filtermontering Creogodkänd Certifierat utförande optimerat för LCC Aerodynamisk design ENERGY EFFICIENCY CHECK ENERGY CLASS ON T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfilter i renrum Typ: V-filter Ram: ABS-plast Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F8-F9 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass ES6 M6 epm10 70% 592x 592x / C ES6 M6 epm10 70% 592x 490x / C ES6 M6 epm10 70% 592x 287x / C ES7 F7 epm1 55% 592x 592x / A+ ES7 F7 epm1 55% 592x 490x / A+ ES7 F7 epm1 55% 592x 287x / A+ ES8 F8 epm1 70% 592x 592x / A+ ES8 F8 epm1 70% 592x 490x / A+ ES8 F8 epm1 70% 592x 287x / A+ ES9 F9 epm1 80% 592x 592x / A+ ES9 F9 epm1 80% 592x 490x / A+ ES9 F9 epm1 80% 592x 287x / A+ * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

50 Medium- finfilter: M5 - F9 Kompaktfilter Opakfil ST Lång livslängd Lätt och robust Låg energikostnad Aerodynamisk design Tillämpning: Luftbehandling i klimatreglerade utrymmen Typ: V-filter Ram: ABS-plast Media: Glasfiber Separator: Smältlim Technology Tätning: Polyuretan Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F8-F9 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass ST6 M6 epm10 70% 592x 592x / D ST6 M6 epm10 70% 592x 490x / D ST6 M6 epm10 70% 592x 287x / D ST7 F7 epm1 55% 592x 592x / A ST7 F7 epm1 55% 592x 490x / A ST7 F7 epm1 55% 592x 287x / A ST8 F8 epm1 70% 592x 592x / B ST8 F8 epm1 70% 592x 490x / B ST8 F8 epm1 70% 592x 287x / B ST9 F9 epm1 80% 592x 592x / B ST9 F9 epm1 80% 592x 490x / B ST9 F9 epm1 80% 592x 287x / B * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

51 Medium- finfilter: M5 - F9 Kompaktfilter EcoPleat Eco Kompakt Flexibla dimensioner Fullständigt brännbart Lågt tryckfall och hög avskiljningsgrad Stålram och plastram finns som alternativ Creogodkänd EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO CREO APPROVED Tillämpning: Luftbehandlingsaggregat, industriprocesser och trånga utrymmen Typ: Veckad panel Ram: Fuktbeständig papp Media: Glasfiber Separator: Smältlim Technology Sluttryckfall enl. EN 13053: M5-F7: 200 Pa, F8: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montagesystem, typ ram universal Anmärkning: Djup mm med 5 mm intervall (tex.30,35,40 etc.) Notera: Maxbredd = 1000 mm. Maxhöjd = 610 mm. Övriga mått se tabell nedan. B= (mm) * H= (mm) D=20-130(mm) * H= (mm) D=25-130(mm) B= (mm) * H= (mm) D=25-130(mm) * H= (mm) D=35-130(mm) * H= (mm) D=50-130(mm) Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Eco M5 epm10 60% 592x 592x / 50 5, Eco M6 epm10 70% 592x 592x / 60 5, Eco F7 epm1 55% 592x 592x / 90 5, Eco F8 epm1 70% 592x 592x / 110 6, Eco M5 epm10 60% 592x 592x / 60 9,3 4 Eco M6 epm10 70% 592x 592x / 70 9,3 4 Eco F7 epm1 55% 592x 592x / 90 10, Eco F8 epm1 70% 592x 592x / , Eco M5 epm10 60% 287x 592x / 50 2,9 0,5 Eco M6 epm10 70% 287x 592x / 60 3,2 0, Eco F7 epm1 55% 287x 592x / 90 3,5 0, Eco F8 epm1 70% 287x 592x / 110 3,9 0, Eco M5 epm10 60% 287x 592x / 60 4,7 1 Eco M6 epm10 70% 287x 592x / Eco F7 epm1 55% 287x 592x / 90 5, Eco F8 epm1 70% 287x 592x / 105 6, * ME%, Lägsta verkningsgrad enligt EN779:

52 Medium- finfilter: M5 - F9 Kompaktfilter Airopac High Temp Tål höga temperaturer Hög mekanisk hållfasthet Kompakt utförande Hög avskiljningsgrad Tillämpning: Lackeringsprocesser och andra högtemperaturprocesser Typ: Veckat kompaktfilter Ram: Förzinkad stål Media: Glasfiber Separator: Aluminium Tätning: Glasfiber Packning: Glasfiber Skyddsgaller, Inlopp: Galvaniserat stål Skyddsgaller, Utlopp: Galvaniserat stål Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F9: 300 Pa Maxtemperatur: 260ºC EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) CPM-HF-HT-M6-2G R M6 epm10 70% 592x 592x / ,6 8,3 28, CPM-HF-HT-M6-2G R M6 epm10 70% 287x 592x / 115 5,7 4, CPM-HT-M6-2G R M6 epm10 70% 305x 610x / 110 7,8 5, CPM-HT-M6-2G R M6 epm10 70% 610x 610x / 75 15,9 9, CPM-HF-HT-F7-2G R F7 epm1 55% 592x 592x / ,6 8, CPM-HT-F7-2G R F7 epm1 55% 305x 610x / 120 7,7 5, CPM-HT-F7-2G R F7 epm1 55% 610x 610x / ,9 9,5 * ME%, Lägsta verkningsgrad enligt EN779:2012 ** Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ *** Energiklass beräknad enligt Eurovent RS 4/C R = Glasfiberpackning på utloppsida 52

53 Medium- finfilter: M5 - F9 Kompaktfilter OpakAir Lång livslängd Hög avskiljningsgrad Snabb, enkel och säker filtermontering Tillämpning: Luftfilter för ventilationsanläggningar. Typ: V-Bank boxfilter Ram: Förzinkad stål Packning: Halvrund EPDM Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: F7: 200 Pa, F8-F9: 300 Pa Luftflöden: 1,1 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar och filterskåp CamBox EFFICIENCY GUARANTEE T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) OPR-E-F7 F7 610x 610x / OPR-E-F7 F7 305x 610x / OPR-E-F8 F8 610x 610x / OPR-E-F8 F8 305x 610x / OPR-E-F9 F9 610x 610x / OPR-E-F9 F9 305x 610x / OPR120-E-F7 F7 610x 610x / OPR120-E-F8 F8 610x 610x /

54 Medium- finfilter: M5 - F9 Kompaktfilter Airopac 3GGMHF / 3MXMHF Hög avskiljningsgrad Hög stofthållningsförmåga Snabb, enkel och säker filtermontering Kompakt lösning: idealisk för trånga utrymmen Tillämpning: Tilluftfilter för ventilations- och klimatanläggningar där utrymmet är begränsat Typ: Veckat kompaktfilter Ram: Förzinkad stål Packning: Polyuretan Separator:Smältlim Media: Glasfiber Luftflöden: 1,15 x nominellt flöde Maxtemperatur: 70ºC Tillval: Montagesystem: Montageram typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass GGMHF M6 epm10 70% 592x 592x / ,13 5, E GGMHF M6 epm10 70% 490x 592x / 100 8,29 5 E GGMHF M6 epm10 70% 287x 592x / 100 4,6 3 E GGMHF F7 epm1 55% 592x 592x / ,13 5, D GGMHF F7 epm1 55% 490x 592x / 135 8,29 5 D GGMHF F7 epm1 55% 287x 592x / 135 4,6 3 D GGMHF F9 epm1 80% 592x 592x / 15 10,13 5, E GGMHF F9 epm1 80% 490x 592x / 150 8,29 5 E GGMHF F9 epm1 80% 287x 592x / 150 4,6 3 E MXMHF M6 epm10 70% 592x 592x / 75 8,65 3, MXMHF F7 epm1 55% 592x 592x / 120 8,65 3, MXMHF F9 epm1 80% 592x 592x / 160 8,65 3, MXMHF M6 epm10 70% 287x 592x / 75 3,88 2, MXMHF F7 epm1 55% 287x 592x / 120 3,88 2, MXMHF F9 epm1 80% 287x 592x / 160 3,88 2, MXMHF M6 epm10 70% 592x 592x ,7 3, MXMHF F7 epm1 55% 592x 592x ,7 3, MXMHF M6 epm10 70% 287x 592x 100 5,15 2, MXMHF F7 epm1 55% 287x 592x 100 5,15 2,5 3MXMHF F9 epm1 80% 287x 592x 100 5,15 2,5 * ME%, Lägsta verkningsgrad enligt EN779:2012 ** Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ *** Energiklass beräknad enligt Eurovent RS 4/C

55 Air filters for sensitive processes Medium- finfilter: M5 - F9 Filter för hygieniska applikationer Hi-Flo ProSafe Filtermaterial av det senaste glasfibermediat Låga begynnelsetryckfall Flack tryckfallsutveckling Nyutvecklad sömnadsteknik för bästa luftfördelning Koniska påsar Helgjuten, stabil och aerodynamiskt utformad frontram i plast Bidrar till lägre energiåtgång Tillämpning: För livsmedelsindustri och andra ProSafe applikationer. Typ: Påsfilter Ram: Helgjuten plast Media: Glasfiber Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M6-F7: 200 Pa, F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Notera: Hygieniskt förpackad ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass 6/640 M6 epm2,5 50% 592x 592x / ,5 2, B 6/640 M6 epm2,5 50% 490x 592x / B 6/640 M6 epm2,5 50% 287x 592x / B 6/640 M6 epm2,5 50% 287x 287x / B 6/640 M6 epm2,5 50% 592x 287x / B 6/640 M6 epm2,5 50% 592x 490x / B 6/640 M6 epm2,5 50% 490x 490x / B 6/520 M6 epm2,5 50% 592x 592x / B 6/520 M6 epm2,5 50% 490x 592x / B 6/520 M6 epm2,5 50% 287x 592x / B 6/520 M6 epm2,5 50% 287x 287x / B 6/520 M6 epm2,5 50% 592x 287x / B 6/520 M6 epm2,5 50% 592x 490x / B 6/520 M6 epm2,5 50% 490x 490x / B 6/370 M6 epm2,5 50% 592x 592x / D 6/370 M6 epm2,5 50% 490x 592x / D 6/370 M6 epm2,5 50% 287x 592x / D 6/370 M6 epm2,5 50% 287x 287x / D 6/370 M6 epm2,5 50% 592x 287x / D 6/370 M6 epm2,5 50% 592x 490x / D 6/370 M6 epm2,5 50% 490x 490x / D 7/ F7 epm1 60% 592x 592x / ,9 2, A+ 7/ F7 epm1 60% 490x 592x / ,3 1,6 A+ 7/ F7 epm1 60% 287x 592x / ,8 1,4 A+ 7/ F7 epm1 60% 287x 287x / ,9 0,8 A+ 7/ F7 epm1 60% 592x 287x / ,8 1,4 A+ 7/ F7 epm1 60% 592x 490x / ,5 1,6 A+ 55

56 Medium- finfilter: M5 - F9 Filter för hygieniska applikationer Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass 7/ F7 epm1 60% 490x 490x / ,5 1,3 A+ 7/ F7 epm1 60% 592x 592x / ,5 2, A 7/ F7 epm1 60% 490x 592x / ,6 A 7/ F7 epm1 60% 287x 592x / ,7 1,4 A 7/ F7 epm1 60% 287x 287x / ,9 0,8 A 7/ F7 epm1 60% 592x 287x / ,7 1,4 A 7/ F7 epm1 60% 592x 490x / ,2 1,6 A 7/ F7 epm1 60% 490x 490x / ,3 A 7/ F7 epm1 60% 592x 592x / , A 7/ F7 epm1 60% 490x 592x / ,4 A 7/ F7 epm1 60% 287x 592x / ,3 A 7/ F7 epm1 60% 287x 287x / ,5 0,7 A 7/ F7 epm1 60% 592x 287x / ,3 A 7/ F7 epm1 60% 592x 490x / ,4 A 7/ F7 epm1 60% 490x 490x / ,2 A 7/ F7 epm1 60% 592x 592x / , C 7/ F7 epm1 60% 490x 592x / ,5 1,3 C 7/ F7 epm1 60% 287x 592x / ,2 1,2 C 7/ F7 epm1 60% 287x 287x / ,1 0,7 C 7/ F7 epm1 60% 592x 287x / ,1 1,2 C 7/ F7 epm1 60% 592x 490x / ,9 1,2 C 7/ F7 epm1 60% 490x 490x / ,9 1 C 9/ F9 epm1 85% 592x 592x / ,5 1, B 9/ F9 epm1 85% 490x 592x / B 9/ F9 epm1 85% 287x 592x / ,7 1,4 B 9/ F9 epm1 85% 287x 287x / B 9/ F9 epm1 85% 592x 287x / B 9/ F9 epm1 85% 592x 490x / B 9/ F9 epm1 85% 490x 490x / B 9/ F9 epm1 85% 592x 592x / C 9/ F9 epm1 85% 490x 592x / C 9/ F9 epm1 85% 287x 592x / C 9/ F9 epm1 85% 287x 287x / C 9/ F9 epm1 85% 592x 287x / C 9/ F9 epm1 85% 592x 490x / C 9/ F9 epm1 85% 490x 490x / C * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

57 Medium- finfilter: M5 - F9 Filter för hygieniska applikationer Opakfil ProSafe ES Låg energikostnad Reversibelt: Möjligt att installera med omvänd luftriktning Lång livslängd Lätt och robust Färre filterbyten Brännbart Snabb, enkel och säker filtermontering Creogodkänd Certifierat utförande optimerat för LCC Aerodynamisk design ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Luftbehandling i klimatreglerade utrymmen och som förfilter i renrum Typ: V-filter Ram: ABS-plast Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: M5-F7: 200 Pa, F8-F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Notera: Hygieniskt förpackad T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Air filters for sensitive processes Art. Nr. Typ EN779 EN1822 ISO16890 Mått BxHxD (mm) Luftflöde/ tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass PS6 M6 epm10 70% 592x 592x / C PS6 M6 epm10 70% 592x 490x / C PS6 M6 epm10 70% 592x 287x / C PS7 F7 epm1 55% 592x 592x / A PS7 F7 epm1 55% 592x 490x / A PS7 F7 epm1 55% 592x 287x / A PS8 F8 epm1 70% 592x 292x / A PS8 F8 epm1 70% 592x 490x / A PS8 F8 epm1 70% 592x 287x / A PS9 F9 epm1 80% 592x 592x / A PS9 F9 epm1 80% 592x 490x / A PS9 F9 epm1 80% 592x 287x / A PS10 E10 592x 592x / PS10 E10 592x 490x / PS10 E10 592x 287x / ,3 57

58 EPA-, HEPA-, ULPA-filter: E10 - U17 Produkter Hög partikelavskiljningsgrad Absolute CMT Sida 59 Hög partikelavskiljningsgrad Absolute CET Sida 60 Hög partikelavskiljningsgrad Absolute DG Sida 61 Hög partikelavskiljningsgrad Absolute D Sida 62 Hög partikelavskiljningsgrad Absolute VG XL, XXL Sida 63 Hög partikelavskiljningsgrad Absolute VE XL E10-E12 Sida 64 Hög partikelavskiljningsgrad Absolute VE XL H13-H14 Sida 65 Hög partikelavskiljningsgrad Absolute VGHF Sida 66 Hög partikelavskiljningsgrad Super Absolute Sida 67 Hög partikelavskiljningsgrad Absolute V ProSafe VGXL, XXL Sida 68 Hög partikelavskiljningsgrad Closepleat MXS Sida 69 EPA/HEPA/ULPA Paneler Megalam MD14, MX14, MG14-1PU Sida 70 EPA/HEPA/ULPA Paneler Megalam ME H14-U15 Sida 71 EPA/HEPA/ULPA Paneler Megalam MDL/MXL- 14/15/16 Sida 75 EPA/HEPA/ULPA Paneler Megalam MD14, MX14, MG14- GEL Sida 72 Filter för höga temperaturer Termikfil 2000 Sida 76 EPA/HEPA/ULPA Paneler Megalam MD/MX U15 - U16 Sida 73 Filter för höga temperaturer Absolute 1FRK-V Sida 77 EPA/HEPA/ULPA Paneler Megalam Hood MD14-HL Sida 74 Filter för höga temperaturer Absolute 1FRSI Sida 78 58

59 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute CMT Luftflöden, upp till 2500 m³/h Hög avskiljningsgrad Scanningsbart Prisvärd konstruktion Flera valbara storlekar C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Installation i kritiska miljöer, som skydd t.ex. i livsmedelsproduktion och läkemedelstillverkning Typ: Boxfilter Ram: MDF Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 800 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp Camcube AC, AD, AS och CamBox Notera: Alla filter testas, testprotokoll medlevereras i filterkartongen *Tryckfall: +- 15% Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Absolute CMT13-P0 H13 305x 305x / 250 4, Absolute CMT13-PR H13 305x 610x / , Absolute CMT13-PR H13 610x 610x / , Absolute CMT13-PR H13 762x 610x / , Absolute CMT13 PR-H H13 595x 595x / ,4 11, Absolute CMT13 PR-H H13 289x 595x / 250 9,2 7, Absolute CMT13 PR-H H13 595x 289x / 250 9,1 7, Absolute CMT13 PR-H H13 289x 289x / 250 4,1 4,65 PR=packning på en sida, vändbart. H=handtag på filtret. Handtag rekommenderas vid installation i våra filtersåp 59

60 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute CET Luftflöden, upp till 2500 m³/h Hög avskiljningsgrad Scanningsbart Prisvärd konstruktion Flera valbara storlekar C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Installation i kritiska miljöer, som skydd t.ex. i livsmedelsproduktion och läkemedelstillverkning Typ: Boxfilter Ram: Förzinkad stål Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 800 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp Camcube AD, AS och CamBox Notera: Alla filter testas, testprotokoll medlevereras i filterkartongen Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Absolute CET13-PR H13 305x 305x / 250 5,7 5, Absolute CET13-PR H13 305x 610x / ,7 8, Absolute CET13-PR H13 610x 610x / , Absolute CET14-PR H14 305x 305x / 250 5,7 5, Absolute CET14-PR H14 305x 610x / , Absolute CET14-PR H14 610x 610x / Absolute CET14-PR-H H14 305x 610x / ,7 8, Absolute CET14-PR-H H14 610x 610x / PR=packning på en sida, vändbart. H=handtag på filtret. Handtag rekommenderas vid installation i våra filtersåp Finns även med rostfri ram 60

61 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute DG Höga luftflöden, upp till 3400 m³/h Hög avskiljningsgrad Scanningsbart Brännbart Lätt vikt, underlättar installation Halogenfri C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Installation i kritiska miljöer, som skydd för människor och processer Typ: Boxfilter Ram: ABS-plast Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 1000 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp CamCube AD,AS, CamBox och CamSafe Notera: Alla filter testas, testprotokoll medlevereras i filterkartongen Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) DG13-305x610x292-P-0-I H13 305x 610x / ,5 8, DG13-610x610x292-P-0-I H13 610x 610x / ,75 12 Andra dimensioner på förfrågan *Tryckfall: +- 15% PR = Packning på en sida, vändbart. H = Handtag på filtret. Handtag rekommenderas vid installation i våra filterskåp 61

62 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute D Höga luftflöden, upp till 3400 m3/h Hög avskiljningsgrad Scanningsbart Flera valbara storlekar C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Installation i kritiska miljöer, som skydd för processer och människor Typ: Boxfilter Ram: Förzinkad stål, MDF Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan EN 1822 MPPS): H13 99,95% och H14 99,995% Sluttryckfall: 1000 Pa Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 600 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp CamCube AC, AD, AS, CamBox och CamSafe Notera: Alla filter testas, testprotokoll medlevereras i filterkartongen, filter med handtag rekommenderas till våra filterskåp CamCube och Cambox Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) DM13-610x610x292-P H13 610x 610x / ,5 12, DE13-610x610x292-P H13 610x 610x / , DM14-610x610x292-P H14 610x 610x / ,5 12, DE14-610x610x292-P H14 610x 610x / , DM13-595x595x292-PR-H H13 595x 595x / ,4 13, DM13-289x595x292-PR-H H13 289x 595x / ,8 8, DM13-595x289x292-PR-H H13 595x 289x / ,4 8, DM13-289x289x292-PR-H H13 289x 289x / 250 7,1 5, DE13-595x595x292-PR-H H13 595x 595x / , DE13-289x595x292-PR-H H13 289x 595x / ,4 9, DE13-595x289x292-PR H13 595x 289x / , DE13-289x289x292-PR H13 289x 289x / 250 8,8 5, DM14-595x595x292-PR-H H14 595x 595x / ,4 13, DM14-289x595x292-PR-H H14 289x 595x / ,8 8, DM14-595x289x292-PR-H H14 595x 289x / ,4 8, DM14-289x289x292-PR-H H14 289x 289x / 250 7,1 5, DE14-595x595x292-PR H14 595x 595x / , DE14-289x595x292-PR-H H14 289x 595x / ,4 9, DE14-595x289x292-PR-H H14 595x 289x / , DE14-289x289x292-PR-H H14 289x 289x / 250 8,8 5,8 * Tryckfall: +-10% PR=packning på en sida, vändbart. H=handtag på filtret. Finns i rostfritt utförande. DM= MDF ram, DE= Plåtram 62

63 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute VG XL, XXL Höga luftflöden, upp till 6000 m3/h Hög avskiljningsgrad Lågt tryckfall Brännbart Plastram reducerar vikten för filtret C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED CREO APPROVED Tillämpning: Installation i kritiska miljöer, som skydd för processer och människor Typ: V-Bank boxfilter Ram: ABS-plast Packning: Halvrund EPDM Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 600 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp t.ex. CamCube AC, AD, AS, CamBox och CamSafe Handtag: Ergonomiska Notera: Alla filter testas, testprotokoll medlevereras i filterkartonge Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) VGXL13-289x595x292-M H13 289x 595x / VGXL13-305x610x292-M H13 305x 610x / VGXL13-595x595x292-M H13 595x 595x / VGXXL13-762X610X292-M H13 762x 610x / VGXL14-289X595X292-M H14 289x 595x / VGXL14-305x610x292-M H14 305x 610x / VGXL14-595X595X292-M H14 595x 595x / VGXL14-610x610x292-M H14 610x 610x /

64 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute VE XL E10-E12 Stora luftflöden Upp till m³/h Lågt tryckfall Creogodkänd Ergonomiska handtag Optimerar partikelfiltrering i t.ex. i renrum C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Installation i kritiska miljöer, som skydd i t.ex. livsmedelsproduktion och känsliga processer Typ: V-Bank boxfilter Ram: Förzinkad stål Packning: Halvrund EPDM Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 600 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp CamCube AC, AD, AS CamBox och CamSafe Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) VEXL10-289x595x292-M E10 289x 595x / , VEXL10-305x610x292-M E10 305x 610x / , VEXL10-595x595x292-M E10 595x 595x / VEXL10-610x610x292-M E10 610x 610x / VEXL12-289x595x292-M E12 289x 595x / VEXL12-305x610x292-M E12 305x 610x / , VEXL12-595x595x292-M E12 595x 595x / VEXL12-610x610x292-M E12 610x 610x / ,5 Finns i rostfritt utförande. Finns i utförande för 120ºC 64

65 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute VE XL H13-H14 Höga luftflöden upp till m³/h Optimerar partikelfiltrering i renrum Ergonomiska handtag Lågt tryckfall Stora luftflöden C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED CREO APPROVED Tillämpning: Installation i kritiska miljöer, som skydd i t.ex. livsmedelsproduktion och känsliga processer Typ: V-Bank boxfilter Ram: Förzinkad stål Packning: Halvrund EPDM Media: Glasfiber Separator: Smältlim Tätning: Syntetharts Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 600 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp CamCube AC, AD, AS, CamBox och CamSafe Notera: alla filter testas, testprotokoll medlevereras i filterkartong Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) VEXL13-289x595x292-M H13 289x 595x / , VEXL13-305x610x292-M H13 305x 610x / , VEXL13-595x595x292-M H13 595x 595x / , VEXL13-610x610x292-M H13 610x 610x / , VEXL14-305x610x292-M H14 305x 610x / , VEXL14-610x610x292-M H14 610x 610x / ,5 Finns i rostfritt utförande. Finns i utförande för 120 ºC. * Max luftflöde 65

66 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute VGHF Brännbart Optimerar partikelfiltrering i renrum Lågt Tryckfall Med HF-ram C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Luftbehandlingssystem och industriprocesser Typ: V-filter Ram: ABS- PP-plast Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 500 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Montageramar typ SPX och i filterskåp CamCube HF Tillval: Maximalt flöde: Nominellt flöde utan minskning av avskiljningsgraden Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) VGHF10-592X287X292-0P E10 592x 287x / VGHF10-592X592X292-0P E10 592x 592x / VGHF10-595X287X292-P0 E10 592x 287x / VGHF10-592X592X292-P0 E10 592x 592x / VGHF11-592x287x292-0P E11 592x 287x / , VGHF11-592x592x292-0P E11 592x 592x / P = packning på utloppsida; 00=utan packning och P0 = packning på inloppsida 66

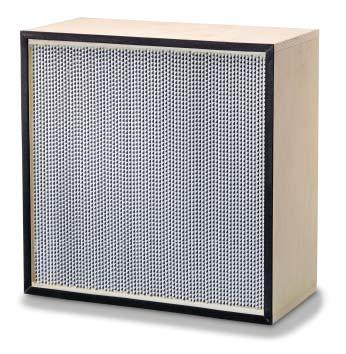

67 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Super Absolute Höga luftflöden, upp till 2800 m3/h Hög avskiljningsgrad Flera valbara storlekar Tål hög mekanisk belastning C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Krävande miljöer med krav på höga temperaturer och krav på hög partikelavskiljning Typ: Boxfilter Ram: Förzinkad stål, Plywood Packning: Ändlös PU-packning Media: Glasfiber Separator: Aluminium Tätning: Polyuretan EN 1822 MPPS): % vid MPPS Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 500 Pa Maxtemperatur: 110 C Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp CamCube AD, AS och säkerhetskåp CamBox Notera: Alla filter testas, testprotokoll medlevereras i filterkartong Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) DT PR H13 305x 610x / DT PR H13 610x 610x / , DT PR H13 762x 610x / , ET PR H13 305x 610x / , ET PR H13 610x 610x / , ET PR H13 762x 610x / , /10=packning in-eller utlopp, vändbart DT= Plywoodram, ET= Plåtram 67

68 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Absolute V ProSafe VGXL, XXL Höga luftflöden, upp till 6000 m3/h Hög avskiljningsgrad Ergonomiska handtag Lågt tryckfall Brännbart Plastram reducerar vikten för filtret C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Air filters for sensitive processes CREO APPROVED Tillämpning: Installation i kritiska miljöer som skydd t.ex. i livsmedelsproduktion och känsliga processer Typ: V-Bank boxfilter Ram: ABS-plast Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: 600 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Filterskåp CamCube AD, AS och CamBox säkerhetsskåp Notera: Alla filter testas, testprotokoll medlevereras i filterkartong för filter i H13 och H14 Förpackning: Hygienisk Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) VGXXL11-305X610X292-P-PS E11 305x 610x / VGXXL11-610X610X292-P-PS E11 610x 610x / VGXXL11-762X610X292-P-PS E11 762x 610x / VGXL13-305X610X292-P-PS H13 305x 610x / VGXL13-610X610X292-P-PS H13 610x 610x / VGXXL13-610X610X292-P-PS H13 610x 610x / VGXXL13-762X610X292-P-PS H13 762x 610x / VGXL14-305X610X292-P-PS H14 305x 610x / VGXL14-610X610X292-P-PS H14 610x 610x / VGXL14-762X610X292-P-PS H14 762x 610x /

69 EPA-, HEPA-, ULPA-filter: E10 - U17 Hög partikelavskiljningsgrad Closepleat MXS Patenterad tätveckad konstruktion. Hög avskiljningsgrad C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Installation i kritiska miljöer. Som skydd i tex. livsmedelsproduktion, läkemedelstillverkning och elektronisk utrustning Typ: Tätveckat filter Ram: MDF Packning: Polyuretan Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Sluttryckfall: 500 Pa Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Anmärkningar: Alla filter testas, testprotokoll medlevereras i filterkartongen Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MXS13 H13 305x 305x / 250 2,71 1, MXS13 H13 610x 610x / , MXS13 H13 305x 305x / 250 2,71 2, MXS13 H13 305x 610x / 250 5,78 4, MXS13 H13 610x 610x / ,19 6, MXS14 H14 305x 610x 78 5,78 3, MXS14 H14 305x 305x 78 2,71 1, MXS14 H14 610x 610x ,19 6,84 Notera: Finns i rammaterial förzinkad stålplåt, aluminium och rostfritt stål EN

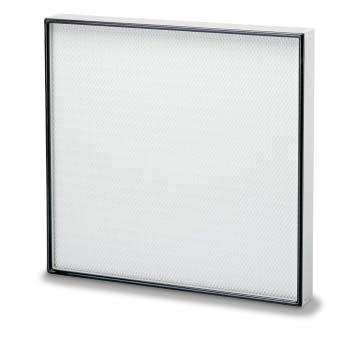

70 EPA-, HEPA-, ULPA-filter: E10 - U17 EPA/HEPA/ULPA Paneler Megalam MD14, MX14, MG14-1PU Hög avskiljningsgrad Speciellt utformade för livsmedelsindustrin och Life Science Testad och godkänd för kontakt med livsmedel enl. EC Testade och godkända komponenter för ej stimulerad mikrobiologisk tillväxt enligt ISO846 Certifiering enligt VDI6022 Hygienisk förpackad i plastpåse för transport genom renrum QR kod för snabb tillgång till information och samtliga certifieringar Fri från bisphenol-a, ftalater och formaldehyd Kemikalieresistent mot rengöringsmedel samt dekontameringsagenter Låga tryckfall, lång livslängd C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Air filters for sensitive processes CREO APPROVED Tillämpning: Sjukhus renrum och säkerhetsbänkar Typ: Veckad panel Ram: Aluminium Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Inlopp: Lackerad (RAL 9010) Skyddsgaller, Utlopp: Lackerad (RAL 9010) Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: MD: 500 Pa, MX: 600 Pa, MG: 800 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Tilluftsdon Camdistri och Cleandistri Notera: Alla filter testas, testprotokoll medlevereras i filterkartongen Art. Nr. Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MD14-305/305/66-1PU H14 305x 305x / 155 2,4 1, MD14-305/610/66-1PU H14 305x 610x / 150 4,8 3, MD14-457/457/66-1PU H14 457x 457x / 150 5,4 3, MD14-610/610/66-1PU H14 610x 610x / 140 9,7 5, MD /610/66-1PU H x 610x / , MD14-457/610/66-1PU H14 457x 610x / 140 7,5 3, MD14-762/610/66-1PU H14 762x 610x / ,9 5, MD14-915/762/66-1PU H14 915x 762x / , MX14-305/610/90-1PU H14 305x 610x / 105 6,6 3, MX14-457/457/90-1PU H14 457x 457x / 105 7,3 4, MX14-610/610/90-1PU H14 610x 610x / 95 13,2 6, MX14-762/762/90-1PU H14 762x 762x / 95 20,6 9, MX /610/90-1PU H x 610x / 95 26, MX14-508/508/90-1PU H14 508x 508x / 95 9,1 4, MX14-762/610/90-1PU H14 762x 610x / 95 16, MX14-915/610/90-1PU H14 915x 610x / 95 19,9 8, MX14-915/762/90-1PU H14 915x 762x / 95 24,9 10, MX /508/90-1PU H x 508x / , MX /762/90-1PU H x 762x / 95 33, MG14-305/305/110-1PU H14 305x 305x / 80 4, MG14-508/508/110-1PU H14 508x 508x / 65 12,1 5, MG /508/110-1PU H x 508x / 65 26,5 11,2 70

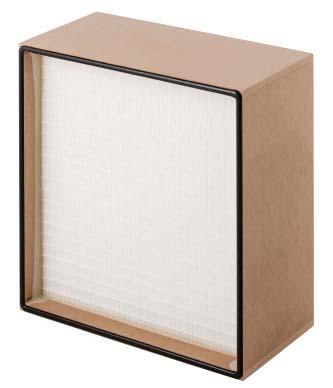

71 EPA-, HEPA-, ULPA-filter: E10 - U17 EPA/HEPA/ULPA Paneler Megalam ME H14-U15 Mycket hög avskiljningsgrad Speciellt utformade för livsmedelsindustrin och Life Science Testad och godkänd för livsmedelsverkets säkerhetsbestämmelse EC Motverkar mikrobiologisk tillväxt certifiering enligt ISO846 VDI6022 Hygienisk förpackad i plastpåse för transport genom renrum QR kod för snabb tillgång till information och samtliga certifieringar Fri från bisphenol-a, ftalater och formaldehyd Resistent mot de kontamineringar och rengöringsmedel C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Air filters for sensitive processes CREO APPROVED Tillämpning: Renrum och LAF-bänkar Typ: Veckad panel Ram: Aluminium Packning: Ändlös PU-packning Media: Membran Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Inlopp: Lackerad (RAL 9010) Skyddsgaller, Utlopp: Lackerad (RAL 9010) Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: MD: 500 Pa; MX: 600 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Notera: Alla filter testas, testprotokoll medlevereras i filterkartong Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MD14/ME-2G10-305x305x66-1PU H14 305x 305x / 55 2,6 2 MD14/ME-2G10-305x610x66-1PU H14 305x 610x / 55 5,25 3,3 MD14/ME-2G10-457x457x66-1PU H14 457x 457x / 55 5,95 3,5 MD14/ME-2G10-610x610x66-1PU H14 610x 610x / 50 10,7 5,6 MD14/ME-2G10-762x762x66-1PU H14 762x 762x / 50 16,8 8,3 MD14/ME-2G10-915x915x66-1PU H14 915x 915x / 50 24,2 11,1 MD14/ME-2G x610x66-1PU H x 610x / 50 21,55 10,4 MD15/ME-305x305x66-1PU U15 305x 305x / 100 2,35 1,6 MD15/ME-305x610x66-1PU U15 305x 610x / 100 4,8 2,6 MD15/ME-457x457x66-1PU U15 457x 457x / 100 5,4 2,7 MD15/ME-610x610x66-1PU U15 610x 610x / 100 9,7 4,1 MD15/ME-762x762x66-1PU U15 762x 762x / ,3 5,9 MD15/ME-915x915x66-1PU U15 915x 915x / ,1 7,8 MD15/ME-1220x610x66-1PU U x 610x / ,5 7,4 MX15/ME-305x305x90-1PU U15 305x 305x / 80 3,2 2 MX15/ME-305x610x90-1PU U15 305x 610x / 80 6,5 3,3 MX15/ME-457x457x90-1PU U15 457x 457x / 80 7,34 3,4 MX15/ME-610x610x90-1PU U15 610x 610x / 80 13,22 5,3 MX15/ME-762x762x90-1PU U15 762x 762x / 80 20,8 7,6 MX15/ME-915x915x90-1PU U15 915x 915x / 80 30,1 10,1 MX15/ME-1220x610x90-PU U x 610x / 80 26,66 9,5-1PU = Packning inlopp -G10 = Skyddsgaller in och utlopp 71

72 EPA-, HEPA-, ULPA-filter: E10 - U17 EPA/HEPA/ULPA Paneler Megalam MD14, MX14, MG14-GEL Hög avskiljningsgrad Speciellt utformade för livsmedelsindustrin och Life Science Testad och godkänd för kontakt med livsmedel enl. EC Testade och godkända komponenter för ej stimulerad mikrobiologisk tillväxt enligt ISO846 Certifiering enligt VDI6022 Hygienisk förpackad i plastpåse för transport genom renrum QR kod för snabb tillgång till information och samtliga certifieringar Fri från bisphenol-a, ftalater och formaldehyd Kemikalieresistent mot rengöringsmedel samt dekontameringsagenter Låga tryckfall, lång livslängd C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Air filters for sensitive processes CREO APPROVED Tillämpning: Renrum och LAF-bänkar Typ: Veckad panel Ram: Aluminium Packning: Silikongel Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Inlopp: Lackerad (RAL 9010) Skyddsgaller, Utlopp: Lackerad (RAL 9010) Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: MD: 500 Pa, MX: 600 Pa, MG: 800 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Tilluftsdon Cleanseal och Cleandistri Notera: Alla filter testas, testprotokoll medlevereras i filterkartong Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MD14-2G10-305x610x71-GEL H14 305x 610x / 150 4,5 3,6 MD14-2G10-457x457x71-GEL H14 457x 457x / 150 5,4 3,8 MD14-2G10-610x610x71-GEL H14 610x 610x / 140 9,7 6,1 MD14-2G10-762x762x71-GEL H14 762x 762x / ,3 9 MD14-2G10-915x915x71-GEL H14 915x 915x / ,3 12 MD14-2G x610x71-GEL H x 610x / ,6 11,3 MX14-2G10-305x305x105-GEL H14 305x 305x / 110 3,2 2,8 MX14-2G10-305x610x105-GEL H14 305x 610x / 105 6,6 4,7 MX14-2G10-457x457x105-GEL H14 457x 457x / 105 7,3 5 MX14-2G10-610x610x105-GEL H14 610x 610x / 95 13,2 8 MX14-2G10-762x762x105-GEL H14 762x 762x / 95 20,8 11,16 MX14-2G10-915x915x105-GEL H14 915x 915x / 95 30,1 16 MX14-2G x610x105-GEL H x 610x / 95 26,7 14,8 MG14-2G10-305x305x130-GEL H14 305x 305x / 80 4,2 3,1 MG14-2G10-305x610x130-GEL H14 305x 610x / 75 8,6 5,4 MG14-2G10-457x457x130-GEL H14 457x 457x / 75 9,71 5,8 MG14-2G10-610x610x130-GEL H14 610x 610x / 65 17,5 9,1 MG14-2G10-762x762x130-GEL H14 762x 762x / 65 27,5 13,6 MG14-2G10-915x915x130-GEL H14 915x 915x / 65 39,8 17,8 MG14-2G x610x130-GEL H x 610x / 65 35,28 16,5 72

73 EPA-, HEPA-, ULPA-filter: E10 - U17 EPA/HEPA/ULPA Paneler Megalam MD/MX U15 - U16 Hög avskiljningsgrad Speciellt utformade för livsmedelsindustrin och Life Science Testad och godkänd för kontakt med livsmedel enl. EC Testade och godkända komponenter för ej stimulerad mikrobiologisk tillväxt enligt ISO846 Certifiering enligt VDI6022 Hygienisk förpackad i plastpåse för transport genom renrum QR kod för snabb tillgång till information och samtliga certifieringar Fri från bisphenol-a, ftalater och formaldehyd Kemikalieresistent mot rengöringsmedel samt dekontameringsagenter Låga tryckfall, lång livslängd C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Air filters for sensitive processes CREO APPROVED Tillämpning: Sjukhus renrum och säkerhetsbänkar Typ: Veckad panel Ram: Aluminium Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Inlopp: Lackerad (RAL 9010) Skyddsgaller, Utlopp: Lackerad (RAL 9010) Sluttryckfall: 2x initialt tryckfall Maximalt sluttryckfall: MD: 500 Pa, MX: 600 Pa, MG: 800 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Tilluftsdon Cleanseal och Cleandistri Notera: Alla filter testas, testprotokoll medlevereras i filterkartong Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MD x305x66-10 U15 305x 305x / 165 2,7 1,9 MD x610x66-10 U15 305x 610x / 160 4,8 3,2 MD x457x66-10 U15 457x 457x / 160 6,3 3,4 MD x610x66-10 U15 610x 610x / ,3 5,4 MD x610x66-10 U x 610x / ,9 10 MX x305x90-10 U15 305x 305x / 130 3,6 2,3 MX x610x90-10 U15 305x 610x / 125 7,5 3,9 MX x610x90-10 U15 610x 610x / ,2 6,5 MX x915x90-10 U15 915x 915x / ,5 12,9 MX x610x90-10 U x 610x / ,6 12 MX x915x90-10 U15 305x 915x / ,1 4,2 MX x762x90-10 U x 762x / ,2 14 MD x610x66-10 U x 610x 66 22,5 9,0 73

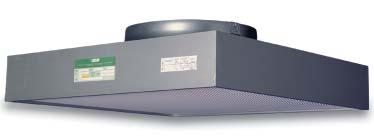

74 EPA-, HEPA-, ULPA-filter: E10 - U17 EPA/HEPA/ULPA Paneler Megalam Hood MD14-HL Monteringsfärdig Inloppsanslutning ovanifrån Laminaritet +/- 20% Tystgående: Lw = 35 db Kompakt diffusor med H14- filter för renrum C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Slutfilter för renrum med turbulent eller laminärt flöde Typ: Filterdiffusor med filter Ram: Aluminium Packning: Neopren Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Utlopp: Lackerad (RAL 9010) Sluttryckfall: 500 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70ºC Luftfuktighet (Max RH): 100% Anmärkning: Hood inklusive filter. Stosanslutning olika beroende på modell Notera: Alla filter testas, testprotokoll medlevereras i filterkartong Art. Nr. EN1822 Mått BxHxD (mm) Anslutning Ø (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Erhålls vid beställning H14 305x 610x / 140 4, H14 610x 610x / 140 9, H14 915x 610x / , H x 610x / ,5 19 Finns i andra dimensioner Finns med filterklass U16 och med laminator 74

75 EPA-, HEPA-, ULPA-filter: E10 - U17 EPA/HEPA/ULPA Paneler Megalam MDL/MXL- 14/15/16 Mycket hög avskiljningsgrad Högklassigt glasfibermedia Laminärt luftflöde genom laminärduken Speciellt utformade för livsmedelsindustrin och Life Science Överenstämmer med livsmedelsverkets säkerhetsbestämmelse EC Fri från bisphenol-a, ftalater och formaldehyd Motverkar mikrobiologisk tillväxt certifiering enligt ISO846 VDI6022 Hygienisk förpackad i plastpåse för transport genom renrum QR kod för snabb tillgång till information och samtliga certifieringar Resistent mot de kontamineringar och rengöringsmedel C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED CREO APPROVED Air filters for sensitive processes Tillämpning: Applikationer: Renrum och LAF-bänkar Typ: Veckad panel Ram: Aluminium Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Inlopp: Lackerad (RAL 9010) Sluttryckfall: 600 Pa Luftflöden: Nominellt flöde utan minskning av avskiljningsgraden Maxtemperatur: 70 ºC Luftfuktighet (Max RH): 100% Installationsalternativ: Tilluftsdon Camdistri och Cleandistri Notera: Alla filter testas, testprotokoll medlevereras i filterkartong Laminärduk: på utloppssidan Art. Nr. Typ Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) MDL14-305x x 305x / 160 2, MDL14-305x x 610x / 160 4, MDL14-457x x 457x / 160 5,4 2, MDL14-610x x 610x / 155 9, MDL14-762x x 610x / , MDL14-762x x 762x / ,1 6, MDL14-305x x 915x / 155 7, MDL14-915x x 610x / , MDL14-915x x 762x / ,3 7, MDL14-915x x 915x / , MDL x x 610x / , MDL x x 762x / , MXL14-305x x 610x / 110 6,6 2, MXL14-457x x 457x / 115 7,4 3, MXL14-610x x 610x / ,2 5, MXL14-762x x 610x / , MXL14-305x x 915x / 110 9,8 4, MXL14-915x x 610x / ,9 8, MXL14-915x x 762x / ,9 10, MXL14-915x x 915x / ,8 12, MXL x x 610x / ,6 11,2 Andra storlekar och filterklasser kan fås mot förfrågan 75

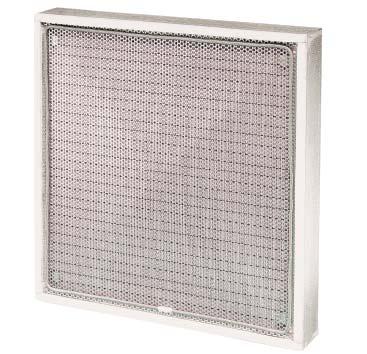

76 EPA-, HEPA-, ULPA-filter: E10 - U17 Filter för höga temperaturer Termikfil 2000 Keramisk ram Max drifttemeratur 350ºC avskiljningsgrad 99,99% vid 0,3 μm Uppfyller kraven enligt FDA Förtempereras i fabrik vid 300 ºC Avskiljningsgraden testas efter utförd förtempereringsprocess C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Högtemperatur och ultrarena processer, t.ex. i steriliseringstunnlar och hetluftsugnar inom läkemedelsindustrin Typ: Högtemperaturs filter Ram: Keramisk komposit Packning: Glasfiber Media: Glasfiber Separator: Glasfiber Tätning: Keramisk Skyddsgaller, Inlopp: Rostfritt stål Skyddsgaller, Utlopp: Rostfritt stål Sluttryckfall: 350 Pa Maxtemperatur: 350ºC Installationsalternativ: En montageram av rostfritt stål kan levereras för att möjliggöra installationsdjup 150 mm eller 292 mm Notera: För att minska rökutsläppen vid igångkörningen genomgår TERMIKFIL i fabriken en speciell förhärdningscykel vid 300 ºC enligt en metod som utvecklats av Camfil Art. Nr. Typ Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) P3 305x 305x / 250 2, P6 305x 610x / 250 5, P4 457x 457x / P6 457x 610x / 250 8, P6 610x 610x / , P6 762x 610x / , P6 915x 610x / ,

77 EPA-, HEPA-, ULPA-filter: E10 - U17 Filter för höga temperaturer Absolute 1FRK-V Höga temperaturer, upp till 350 C Höga luftflöden Tål hög mekanisk påverkan Förstärkt utförande C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Högtemperatur och ultrarena processer, t.ex. steriliseringstunnlar och hetluftsugnar inom läkemedelsindustrin Typ: Högtemperaturs filter Ram: Förstärkt rostfritt stål Packning: Glasfiber Media: Glasfiber Separator: Aluminium Tätning: Keramisk EN 1822 MPPS): 99,95% vid MPPS Sluttryckfall: 500 Pa Sluttryckfall: 2x initialt tryckfall Maxtemperatur: 350ºC Luftfuktighet (Max RH): 100% Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) 1FRKV W H13 305x 610x / ,3 1FRKV W H13 457x 457x / 250 5,9 11,2 1FRKV W H13 610x 610x / ,52 1FRKV W H13 915x 610x / ,8 18,3 1FRKV W H13 305x 610x / ,4 18 1FRKV W H13 457x 610x / ,3 21,4 1FRKV W H13 610x 610x / ,5 23,4 1FRKV W H13 762x 610x / ,4 25,92 Modell -1W = Packning inloppsida (Standard) Modell -01W = Packning utloppsida Modell -2W = Packning in-/utloppsida Modell -0 = Ingen packning 77

78 EPA-, HEPA-, ULPA-filter: E10 - U17 Filter för höga temperaturer Absolute 1FRSI Höga temperaturer, upp till 250 C Höga luftflöden Avskiljningsgrad 99,95 % vid MPPS Tål hög mekanisk påverkan Tillämpning: Rena processer med höga temperaturer Typ: Högtemperaturs filter Ram: Rostfritt stål Packning: Silikon Media: Glasfiber Separator: Aluminium Tätning: Silikon Sluttryckfall: 500 Pa Sluttryckfall: 2x initialt tryckfall Maxtemperatur: 250ºC Luftfuktighet (Max RH): 100% C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Typ EN1822 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) 1FRSI-25-1SIHT H13 203x 203x 78 50/ 250 0,5 2,5 1FRSI-50-1SIHT H13 203x 203x / 250 0,9 3,1 1FRSI-110-1SIHT H13 305x 305x / 250 2,4 4 1FRSI SIHT H13 305x 305x / 250 5,1 5,1 1FRSI SIHT H13 457x 457x / 250 5,9 8,46 1FRSI SIHT H13 305x 610x / ,4 15,6 1FRSI SIHT H13 610x 610x / ,9 11,36 1FRSI SIHT H13 457x 610x / ,3 18 1FRSI SIHT H13 762x 610x / ,7 13,5 1FRSI SIHT H13 915x 610x / ,8 15,8 1FRSI SIHT H13 610x 610x / ,5 16,5 1FRSI SIHT H13 762x 610x / ,4 23,52 1FRSI-610x457x150-1SIHT H13 610x 457x / 250 7,8 8,4 1FRSI-457x457x292-1SIHT H13 457x 457x / ,8 10,5 Anmärkningar: Andra storlekar på begäran 1SIHT=packning på inlopp 01SIHT=packning på utloppssida 2SIHT=packningar in- och utloppssida 0=utan packning 78

79 Molekylärfiltrering Produkter Partikel/gasfilter City-Flo XL Sida 88 Partikel/gasfilter City-Flo Sida 89 Partikel/gasfilter CityCarb E Sida 90 Partikel/gasfilter CityCarb I Sida 91 Partikel/gasfilter CityCarb CH Sida 92 Gasfilter CitySorb Sida 93 Gasfilter Black Ridge Sida 94 Gasfilter CamCarb CG Sida 95 Gasfilter CamCarb CM Sida 96 Gasfilter CamCarb-fästram Sida 97 Gasfilter CamCarb VG Sida 98 Gasfilter PSSA Sida 99 Gasfilter aircarb /airsorb Sida

80 Molekylärfiltrering Applikationsmatris för produkter inom molekylärfiltrering Ökande belastning BELASTNING MYCKET LÄTT LÄTT MEDEL MEDEL MEDEL HÖG HÖG MYCKET HÖG SEGMENT IAQ KOMFORT KÄNSLIGA MILJÖER RENRUM LÄTT PROCESS KORROSIONS KONTROLL INDUSTRIELLA UTSLÄPP KATASTROF- SKYDD EXEMPEL KONTOR I CITY FLYGPLATSER MUSEER IVF KLINIKER HALVLEDAR- TILLVERKNING MINDRE FABRIKER PETROKEMI PAPPERSBRUK AVFALLS HANTERING SKYDDSRUM GRUVOR KUND- PROBLEM ALLMÄNNA FÖRORENINGAR SPECIELLA FÖRORENINGAR SPECIELLA FÖRORENINGAR SPECIELLA FÖRORENINGAR SPECIELLA FÖRORENINGAR SPECIELLA FÖRORENINGAR MYCKET SPECIELLA FÖRORENINGAR MYCKET SPECIELLA FÖRORENINGAR PRODUKTER FÖR TILLUFT CITY/ CAMCARB CAMCARB CAMCARB CAMCARB / GIGAPLEAT CAMCARB PROCARB PROCARB RECIRK.- LÖSNINGAR CITY CITY CITY/ GIGAPLEAT GIGAPLEAT CAMCARB CAMCARB PROCARB PRODUKTER FÖR FRÅNLUFT CAMCARB PROCARB 80 As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice.

81 Molekylärfiltrering CamCarb CamCarb-produkter En serie filter fyllda med molekylärmedia Camcarb är en serie molekylärfilter som alla kännetecknas av att de fylls med lämpligt molekylärmedia i relativt tunna bäddar vilket ger låga tryckfall trots att de innehåller en avsevärd totalmängd media vilket ger hög kapacitet. Serien delas i tre grupper beroende på om bäddens utformning är cylindrisk, plan eller v-formad i en V-Cell. Dessa fylls sedan med avancerade högkapacitetsmedia för att avlägsna lukter, korrosiva och toxiska gaser eller organiska ämnen i tilluft- och frånluftapplikationer. De cylindriska CamCarb finns i ett plastalternativ CG som medger enkel avfallshantering genom förbränning på speciella anläggningar och ett metallalternativ CM med starka korrosionsbeständiga och återfyllningsbara enheter. Båda typerna finns sedan i flera längder för att kunna anpassa mediamängd, uppehållstid och tryckfall till den aktuella applikationen. De cylindriska elementen monteras utan verktyg i filterskåp, på basplattor i standardstorlekar eller på specialplattor med en bajonettfattning. En enda helmodul 610 x 610 mm med 16 cylindrar kan innehålla över 60 kg filtermedia! De plana CamCarb PM som är perforerade paneler eller brickor finns i flera utföranden, tjocklekar och material. På den svenska marknaden förekommer CamCarb PM, metallpaneler, i tjocklekar från 20 mm till 60 mm som passar i olika skåp och installationer. Idag är dock de cylindriska och v-formade enheterna mer förekommande och ofta ett bättre alternativ. CamCarb VG är en robust högpresterande enhet av konstruktionsplast i två utföranden, en med en 75 mm V-formad panel för mycket hög kapacitet eller en 25 mm V-formad panel för bättre tryckfallsprestanda. Dessa enheter är det givna valet vid högre koncentrationer vid lägre flöden och förekommer inom korrosionskortroll och andra liknande tillämpningar. AirSorb och AirCarb är förfyllda specialversioner i kartong/plast som är populära i pappersbruk. Medietypen anpassas Den stora fördelen med CamCarb är att mediatypen anpassas efter applikationen. Camfils molekylärfilterexperter har över 20 olika media till sitt förfogande, de vanligast förekommande finns beskrivna under Media för molekylärfiltrering. CAMCARB Cylindrar Paneler V-Cell Plast Metall Metall Plast Komposit As part of our program for continuous improvement, Camfil reserves the right to change specifications without notice. CamCarb CG CamCarb CM CamCarb PM CamCarb VG aircarb airsorb 81

82 Molekylärfiltrering City-produkter En serie filter speciellt för stadsmiljöer City-familjen är en serie filter speciellt anpassade för applikationer i stadsmiljöer där luften innehåller en typisk blandning av urbana föroreningar som orsakas av biltrafik, uppvärmning av byggnader och andra typiska föroreningsskapande processer. Typiska föroreningar är partiklar, nanopartiklar, ozon, kvävedioxider, svaveldioxid, polycykliska aromatiska kolväten (PAH), bensen och metaller. Kompaktfilter och påsfilter City-familjen delas upp i veckade kompaktfilter s.k. minipleat och i påsfilter. Kompaktfiltren kan vara utrustade med enbart molekylärmedia om det redan finns tillfredställande partikelfiltrering eller vara kombinationsfilter som har media som avskiljer både partiklar och gasformiga föroreningar. Påsfiltren är alltid kombinationsfilter. Båda typerna av kombinationsfilter är utmärkta för att uppgradera ett filtersteg med enbart partikelfilter till partikel- och gasfiltrering. Samtliga filter har olika aktiva kol av bredspektrumtyp med RADfunktion vilket innebär att man får en mycket hög filtreringseffektivitet av de flesta av ovanstående föroreningar samtidigt som man effektivt använder allt tillgängligt kol i produkten. Fältförsök på Hornsgatan I flera år har Hornsgatan utsetts till Sveriges smutsigaste gata när det kommer till luftföroreningar. Regelrätta mätningar har naturligtvis inte gjorts på varenda gata i landet, men mycket riktigt är Hornsgatan en utsatt gata när det kommer till skadliga partiklar i luften. EU-normen för partiklar säger att dygnsmedelvärdet inte får överskrida 50 mikrogram per kubikmeter luft mer än 35 gånger per år. I år överskreds det 52 gånger på Folkungagatan, 43 gånger på Hornsgatan och Lilla Essingen, 39 gånger på Norrlandsgatan och 35 gånger på Sveavägen, enligt en artikel i DN under Tillsammans med Stockholms universitet har Camfil utfört mätningar av luftkvaliteten på Hornsgatan. Camfil har även gjort egna mätningar inifrån en vanlig lägenhet på gatan, utrustad med ett nytt ventilationssystem. Resultaten visar att det krävs minst ett F7-klassat luftfilter i fastigheter, om man vill förhindra att de små, skadliga partiklarna ska ta sig in genom ventilationssystemet och vidare in i lägenheter och lokaler. CITYFAMILJEN MiniPleat Påsfilter Kombinationsfilter Kombinationsfilter Molekylärfilter CitySorb Black Ridge CityCarb E CityCarb I CityCarb CH CityPleat City-Flo City-Flo XL As part of our program for continuous improvement, Camfil reserves the right to change specifications without notice. 82

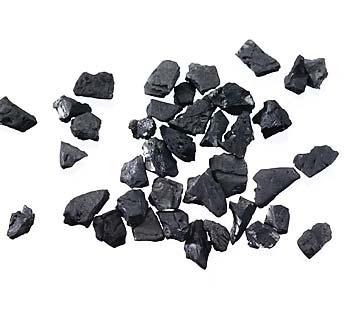

83 Molekylärfiltrering Media för molekylärfiltrering Effektiva media för molekylärfiltrering Camfil har en heltäckande serie media för molekylärfiltrering mot korrosiva gaser, giftiga gaser, lukter och andra gasformiga föroreningar. Dessa media levereras både som förfyllda i olika filter eller som utbytesmedia för befintliga installationer. Mediatypen CamPure består av olika kemiska impregneringar på aktiverad alumina som kan användas separat eller som kombinationsmedia där CamPure blandas med olika typer av aktiverat kol. Klarar krävande applikationer Campuremedia är designat för att klara de mest krävande och svåra applikationerna i industriella och kommersiella miljöer. Typiska tillämpningar är kontroll av sura gaser i pappersbruk, på oljeraffinaderier och inom stålproduktion. Sura gaser som svavelväte, svaveldioxid, klor och kväveoxider kan orsaka alvarliga skador på elektrisk och elektronisk utrustning för processtyrning om de inte filtreras bort. Andra viktiga applikationer är sura och illaluktande gaser i avloppsreningsverk samt skydd av känsliga konstverk och artefater i museer och konstgallerier. Oimpregnerat aktivt kol av olika typer är en pålitlig och beprövad metod för att filtrera olika organiska ämnen och flyktiga organiska ämnen s.k. VOC. Kolets egenskaper varierar extremt mycket pga porstorleksdistribution, alkalinitet etc så här krävs ingående kunskaper och beräkningar för att anpassa kolets egenskaper till olika ämnen. För att filtrera olika syror och baser används Aktivt kol med olika impregneringar och även här används olika typer av impregnering för olika slags syror, baser och för speciella föroreningar. Flexibla filterlösningar och supporttjänster Aktivt kol och Campuremedia används i en rad i olika Makroporer filtersystem från den flexibla Camcarbserien av produkter till de stora högpresterande filtren i ProCarbserien. Dessa olika system och våra omfattande mediaalternativ möjliggör standard o speciallösningar för i stort sett alla applikationer. En viktig länk i detta är också våra dimensioneringsprogram Mesoporer Mikroporer som utvecklats och verifierats genom testning av fullskalefiler i våra två världsunika molekylärlabb i Trosa, Sverige respektive Ipoh, Malaysia. Våra olika media kan naturligtvis också användas vid återfyllning i befintliga anläggningar oavsett ursprungsleverantör. Vi tillhandahåller också ett antal mättjänster, se separat sida, tex, luftanalys, partikelanalys, korrosivitetsanalys före och under drift med hjälp av onlinemätare och med klassiska korrosionskuponger, mediaanalys för att fastställa driftstatus på filtermedia och även mediahanteringstjänster. I tabellen nedan visas en översikt över Camfils vanligaste mediatyper och vilka ämnen de filtrerar. Camfils filterexperter hjälper naturligtvis till med att ta fram det bästa valet. MEDIA FILTRERADE FÖRORENINGAR MEDIATYPER CEX003 CEX004 VOCs, kolväten, generella lukter Extruderat aktiverat kol, 3 and 4mm diameter (stenkol) LGS036 LGS048 Lätta VOCs, kolväten, generella lukter Granulerat aktiverat kol (av kokosnöt) Impregnerat kol Syror, Baser, etc. Ett stort antal specifika impregneringar för filtrering av olika ämnen är tillgängliga. CamPure 4 H 2 S, SO 2, formaldehyd, etylen, lätta aldehyder. Aktiverad alumina med kemisk impregnering CamPure 8 CamPure 9 CamPure 10 Hög kapacitet för H 2 S, SO 2, formaldehyd, etylen, lätta aldehyder Hög kapacitet för H 2 S, SO 2, formaldehyd, etylen, lätta aldehyder. Hög kapacitet för H 2 S, SO 2, formaldehyd, etylen, lätta aldehyder. Aktiverad alumina med kemisk impregnering Aktiverad alumina med kemisk impregnering Aktiverad alumina med kemisk impregnering CamPure15 Hög kapacitet för syror Aktiverad alumina med kemisk impregnering As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice. Blandningar Alla typer av Campuremedia kan blandas med alla typer av aktivt kol för att skapa ett adsorptionssystem som kombinerar bredspektrumprestanda med upptag av specifika föroreningar. Blandningsförhållandet är vanligen 50/50 per volym. Ex: CP83 (CamPure 8 + CEX003) CP43 (CamPure 4 + CEX003) CP84 (CamPure 8 + CEX004) CP44 (CamPure 4 + CEX004) 83

84 Molekylärfiltrering PROCARB - Industriella djupbäddsfilter för krävande applikationer Djupbäddsfilter I många fall där extremt hög filtreringsgrad krävs på grund av t ex höga koncentrationer eller toxiska kemikalier används djupbäddsfilter. Dessa filter rymmer från några 100 kg media upp till flera ton. Beroende på applikation används olika typer. Inom ProCarbserien finns typerna VDBs, VDBe och HDB. VDBs är förkortningen för vertikalt djupbäddsfiler för tilluftsapplikationer. Beroende på luftflöde och applikation finns VDBs i olika storlekar både med flera seriella bäddar med möjlighet att använda flera olika media och med parallella bäddar. Seriella bäddar finns på filter med flöden m3/h och parallella bäddar på filter med flöden på m3/h. Båda versionerna kan levereras med integrerade för- och efterfiltersteg. Typiska tillämpningar är tilluft till elektriska kontrollrum och andra känsliga miljöer t ex i pappersbruk, petrokemi, stålindustri och avloppshantering. VDBe är ett vertikalt djupbäddsfilter speciellt designat för frånluftapplikationer med sugande fläkt av kraftigt förorenade luftströmmar. VDBe har parallella bäddar i två utföranden och finns för flöden från m3/h upp till m3/h. För att hantera en kontaminerad luftström och skydda absorbenten kan upp till två förfiltersteg användas. Alla av Camfils olika adsorbenter kan användas i filtren som ger extremt hög avskiljningsgrad och effektivt mediautnyttjande. Eftersom filtren fungerar passivt behövs mycket lite rutinunderhåll. HDB eller horisontellt bäddfilter är en djupbäddskonfiguration som ger mycket hög avskiljningsgrad. Filtren har horisontella bäddar som vanligen är mycket djupa. Detta är en mycket bra konfiguration for låga till medelhöga flöden och relativt höga koncentrationer. HDB finns för flöden på 500 m3/h till 5000 m3/h. För och efterfilter kan lätt monteras i separata hus direkt till filtren för en total filterlösning. HDBfilter är säkra, enkla och helt passiva produkter som i stort sett bara kräver service vid filter- och mediabyte. Naturligtvis kan alla Camfil media användas i HDB och flera typer kan installeras i samma enhet i flera lager. 84 As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice.

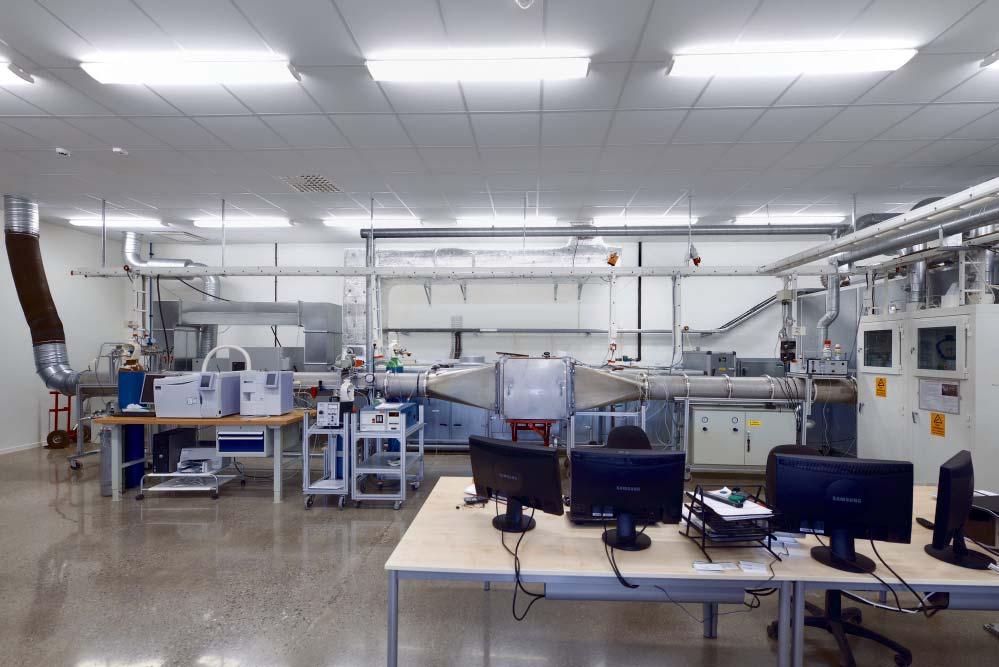

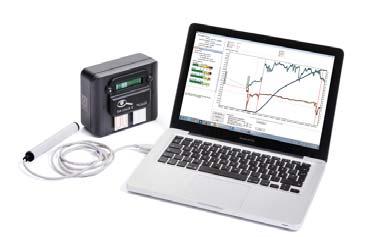

85 Molekylärfiltrering Molekylära mättjänster As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice. Mättjänster och support Camfil erbjuder ett komplett program av mättjänster och annan support för molekylärfilter och molekylärfilterapplikationer. För att kunna beräkna prestanda och utbytesintervall behöver man uppskatta och helst mäta koncentrationerna av de föroreningar som når filtren. Detta kan göras med avancerade onlinemetoder eller med passiva sensorer som Gigacheck. Risken för att elektronik eller elektrisk utrustning skall skadas genom korrosion uppskattas genom att mäta en miljös korrosivitet. Detta kan mätas med passiva metallkuponger av koppar och silver enligt en standardiserad metod eller med onlineanalysatorer. Camfil erbjuder båda dessa tjänster under namnen CamPure coupon och ISA-Check II. Dessa tekniker kan användas både innan installation för att uppskatta filtreringsbehovet och under drift för att kontrollera funktionen. En annan kompletterande metod är att mäta hur långt det molekylära mediat förbrukats. Detta kan göras för både CamPure-media och olika aktiva kol. De olika metoderna beskrivs i mer detalj nedan. Gigacheck Gigacheck är en passiv metod för att mäta den genomsnittliga koncentrationen under en exponering på 1 till 30 dagar beroende på koncentration. Olika sensorer mäter halten av förutbestämda gaser på PPB-nivå. Halterna bestäms genom analys efter avslutad exponering. Vanligt förekommande ämnen är olika syror, sura gaser, ättiksyra, myrsyra, ammoniak och svavelväte. Typiska applikationer är halvledartillverkning, renrum, museer, flygplatser, pappersbruk och raffinaderier. CamPure-Coupons En standardiserad och mycket använd metod för att uppskatta risk för elektronikkorrosion är ANSI/ISA S71.04: D Enligt denna metod exponeras små plåtar, s.k. kuponger av koppar och av silver i en miljö under 30 dagar. Tjockleken på den uppkomna korrosionen mäts med katodisk reduktion i en labbanalys och tjockleken av olika korrosionsprodukter uppskattas. Beroende på tjockleken klassas korrosiviteten i 4 nivåer, G1 = Mild, G2 = Moderat, G3=Svår och GX = Allvarlig. Denna metod har fått allmän spridning och används i museer, datahallar, serverrum och i många andra miljöer On-line corrosion monitoring (ISA-Check II) ISA-Check II är en mycket känslig patenterad onlinemätare som mäter resistansändring över tid i tunna filmer av koppar och silver. Om metallen korroderar minskar tvärsnittet och resistansen ökar. Resistansen omräknas till en motsvarande korrosionsskiktstjocklek och till G-nivåer enligt ANSI/ISA S Denna batteridrivna och helt självgående enhet kan logga data under flera år. Data kan laddas ner till en dator och analyseras i detalj men lysdioder på fronten samt en display ger direkt information om korrosivitetsnivån. Eftersom ISA-Check II mäter resistansen i okorroderad metall ger denna teknik en direkt koppling till korrosiviteten vilket andra konkurrerande tekniker inte gör. ISA-Check II är det bästa alternativet för att övervaka miljöer med dyrbara elektronik- och serverinstallationer och andra korrosionskänsliga objekt. Analys av kvarvarande kapacitet Det är viktigt att kunna förutsäga när ett molekylärfilters kapacitet har sjunkit så långt att mediat behöver bytas. Detta kan göras genom att ta ut prover på mediat t.ex. var 3e eller var 6e månad och skicka till labbet för analys. Olika Gigamonitor-a nalyser finns beroende på mediatyp. När man jämför dessa data över tid så kan man förutsäga tid och planera för media byte. Filtertest i kontrollerad labbmiljö Man kan också testa filter i kontrollerad labbmiljö enlig ISO eller ANSI/ISA Med dessa test kan man jämföra prestanda på olika filter under förhållanden som motsvarar den verkliga applikationen. Camfil har två unika fullskaletestriggar för molekylära filter och har drivit utvecklingen av ISO Temperatur, relativ fuktighet och luftflöde kan regleras och sedan konstanthållas med snäva toleranser. En önskad förorening doseras sedan uppströms och avskiljningsgraden beräknas ur mätning av upp och nedströmskoncentration. 85

86 Molekulärfiltrering Ozonklassificering Avskiljningsgrad för ozon är validerad genom mätningar Camfil har en unik testrigg för att mäta avskiljningsgraden för ozon på produktionsfilter upp till helmodul. Detta görs genom att luften i testriggen först konditioneras till en standardiserad temperatur och relativ fuktighet som bibehålls med snäva toleranser. Därefter injiceras ozon i tilluften och känsliga ozonanalysatorer mäter koncentrationen före och efter filtret. Avskiljningsgraden beräknas sedan från uppströms och nedströmskoncentrationen. Camfil är marknadsledande när det gäller validering av molekylära filter. Filter kan testas med många olika typer av gaser och ångor. Med möjligheten att ställa temperatur från 5 till 50 grader C och relativ fukt från 30 % till 90 % så kan våra filter testas vid de verkliga förhållanden som råder i en kunds applikation. Denna typ av avancerade mätmöjligheter är helt avgörande för att kunna utveckla de nya och förbättrade filter som kommer att krävas i framtiden. 86 Camfil introducerar en klassificering för filtrering av ozon med molekylärfilter (molekylära filter) Ozon kan avlägsnas från luften med hjälp av molekylära filter. För att hjälpa kunderna att uppskatta hur effektivt ett filter tar bort ozon har Camfil utvecklat en klassificering for ozon. Denna klassificering är den första som tagits fram inom luftfilterindustrin. Detta är Ozon Ozon är en naturligt förekommande gas som finns i närmiljön som marknära ozon. Ozon består av tre syreatomer jämfört med två atomer i vanligt syre. Ozon bildas genom reaktioner mellan andra gasformiga luftföroreningar som kvävedioxider och flyktiga organiska föreningar (VOC) med hjälp av solens UV-strålning. Ozonnivåerna i stadscentra ökar med starkt solljus. Ozon klassas som ett oxiderande ämne som har möjligheten att bryta ner andra molekyler. Ozon och hälsorisker Ozon är en extremt reaktiv gas och inandning av ozon kan vara en direkt hälsofara. Man har t ex visat att ozonnivåerna i utomhusluften kan kopplas till en ökning av de som uppsöker sjukhus p.g.a. luftvägsproblem. Symptom på ozonexponering kan vara halsirritation, tilltagande astma, reducerad lungfunktion och en ökad känslighet för luftvägsinfektioner. Onlinemätningar av ozonnivåer i städer samt larmnivåer mm kan finnas på myndigheternas hemsidor i många länder. Avlägsna ozon från luften Molekylärfilter reducerar ozonkoncentrationen i luft genom adsorption följt av nedbrytning av molekylen. Ozonklassificeringstabell Filter Medelavskiljningsgrad för Ozon Ozonklass City-Flo XL 35% 3 CityPleat % 5 CityPleat % 6 CityPleat Green 50% 5 CitySorb 70% 7 City-Flo 80% 8 CityCarb 90% 9 i) alla filter testades vid en fronthastighet på 2,5m/s ii) ozonbelastningen var ppb iii) temperatur 22 C iv) relativ fuktighet 50 % Alla testade filter använder en adsorbent av bredspektrumtyp som baseras på aktivt kol av hög kvalitet för att bryta ner ozonmolekylerna. Laboratorietester har visat att filter med en adsorbent baserat på Kaliumpermanganat som är en oxidant precis som ozon inte bör vara effektiv As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice.

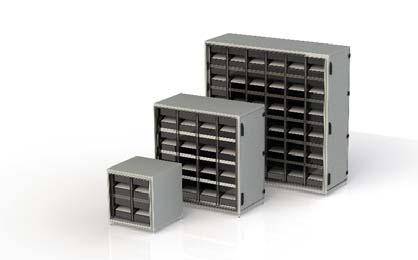

87 Molekylärfiltrering PSSA CAMFILS FÖRBÄTTRADE SKÅPSERIE FÖR CAMCARB VG Camfil PSSA En serie skåp speciellt utvecklade för CamCarb VG. Applikationsområdet är industriella molekylärfiltertillämningar där en stor mängd adsorbent behövs. För CamCarb VG300 finns skåpen från 2 x2 moduler och flödet 1700 m3/h vid 240 Pa upp till 6 x 6 moduler och ett flöde på m3/h vid 249 Pa. För CamCarb VG440 finns skåpen från 4x1 moduler och flödet 3200 m3/h vid 55 Pa upp till 12 x 3 moduler och ett flöde på m3/h vid 55 Pa. PSSA är en förkortning för Positive Seal Side Access Positivie seal innebär att skåpen är utrustade med en unik inspänningsmekanism som pressar CamCarb VG-modulerna mot en komprimerbar packning vilket ger en tätningsfunktion som är unik i branschen. Detta eliminerar internt (förbi)läckage i skåpen vilket är ett vanligt förekommande fel på andra på marknaden förekommande skåp. Andra fördelar är flänsanslutning enligt industristandard på till och frånluftsidan och en konstruktion i AluZink, ett material med korrosionsklass C4 enligt SS-EN ISO 9223 och SS-EN ISO EGENSKAPER KUNDFÖRDELAR Aktiv inspänningsmekanism som säkerställer täthet. Inga verktyg behövs. Mycket hög avskiljningsgrad utan internat läckage. Snabba och enkla filterbyten. AluZink aluminiumbelagt stål Ger ett bra korrosionsskydd med en tilltalade finish. Dubbelväggskonstruktion med mellanliggande isolering Ger stabilare temperatur i kanalen vilket gör att risken för kondensation av fukt kan reduceras eller helt undvikas Kan kombineras till flera steg i flödesriktningen m.h.a flänsförband Flera media kan användas i fall där föroreningar av olika typ förekommer. Minimerad tid för service och underhåll Lägre underhållskostnad och stopptid vid filterbyte Löst media behöver ej hanteras Minskade krav på personlig skyddsutrustning och lättare hantering för personal. Läckagetestade skåp Ett läckagesäkert system As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice. TYPISKA APPLIKATIONER Petrokemi, olja och gas (korrosionskontroll) Pappersbruk (korrosionskontroll) Avloppsrening och system (korrosionskontroll och/eller luktkontroll) Stålverk (korrosionskontroll) FÖRORENINGAR Svaveldioxid, svaveltrioxid, svavelväte och merkaptaner Svavelväte, klorgas Svavelväte, merkaptaner, indoler samt andra organiska molekyler med svavel och kväve. Sura svavelhaltiga gaser 87

88 Molekylärfiltrering Partikel/gasfilter City-Flo XL Kombinerat partikel- och molekylärfilter Lågt begynnelsetryckfall Nyutvecklad design av påsar i konisk form Helgjuten, stabil och aerodynamiskt utformad frontram i plast Uppfyller kraven för EN13779:2007 ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE Tillämpning: Skolor, köpcentrum, kontor nära miljöer med intensiv biltrafik Typ: Påsfilter Ram: Helgjuten plast Media: Glasfiber/aktivt kol Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: 200 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 50ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageramar av typ SPX och i filterskåp CamCube HF T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Art. Nr. EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass F7 epm1 60% 592x 592x / ,5 3, B F7 epm1 60% 490x 592x / ,8 B F7 epm1 60% 287x 592x / ,7 1,8 B F7 epm1 60% 287x 287x / ,9 0,9 B F7 epm1 60% 592x 287x / ,7 1,8 B F7 epm1 60% 592x 490x / ,2 2,9 B F7 epm1 60% 490x 490x / ,4 B F7 epm1 60% 592x 592x / ,1 3, C F7 epm1 60% 490x 592x / ,9 2,5 C F7 epm1 60% 287x 592x / ,6 C F7 epm1 60% 287x 287x / ,5 0,8 C F7 epm1 60% 592x 287x / ,6 C F7 epm1 60% 592x 490x / ,2 3,1 C F7 epm1 60% 490x 490x / C * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/C

89 Molekylärfiltrering Partikel/gasfilter City-Flo Enkel uppgradering till partikel -och molekylärfiltrering Monteras i stället för påsfilter eller kompaktfilter Förbättrar IAQ (inomhusluftkvaliteten) Idealiskt för filtrering av de flesta inomhus- och utomhusföroreningar Snabb installation Hög stofthållningsförmåga 2 i 1 lösning Uppfyller kraven för EN13779:2007 Hög prestanda med hjälp av RAD (Rapid Adsorption Dynamics) ENERGY EFFICIENCY CHECK ENERGY CLASS ON T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO EFFICIENCY GUARANTEE Tillämpning: Tilluftsfilter för skolor, köpcentra, kontor och andra byggnader i närheten av gator och trafikleder med tung trafik, med behov av filtrering av partiklar, PAH, VOC, ozon och lukter Typ: Påsfilter Ram: Förzinkad stål Media: Glasfiber/aktivt kol Dimensioner: Filtermått enligt EN Sluttryckfall enl. EN 13053: F7: 200 Pa, F9: 300 Pa Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 50ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageramar av typ SPX och filterskåp CamCube HF Art. Nr. EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Påsar Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiförbrukning Energiklass F7 epm1 60% 592x 592x / , D F7 epm1 60% 490x 592x / ,6 D F7 epm1 60% 287x 592x / ,1 3,5 D F9 epm1 85% 592x 592x / , C F9 epm1 85% 490x 592x / ,6 C F9 epm1 85% 287x 592x / ,1 3,5 C * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent RS 4/ C

90 Molekylärfiltrering Partikel/gasfilter CityCarb E Verifierade och testade prestanda för partiklar, ozon och toluen. Uppgradera till Molekylär i befintlig installation Brännbart Lågt tryckfall Solid konstruktion Förbättrar IAQ (inomhusluftkvaliteten) Hög prestanda med hjälp av RAD (Rapid Adsorption Dynamics) Tillämpning: Bredspektrumkol ger adsorption av mer än 99.5% av de tusentals olika organiska föroreningar som kan förväntas förekomma i en kontorsbyggnad i en stadskärna. Typ: V-filter Ram: Plast Media: Syntet/aktivt kol Dimensioner: Filtermått enligt EN Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 50ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageram typ SPX, i filterskåp CamCube HF ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Kompakt lösning 2 i 1. Verifierade och testade prestanda för partiklar, ozon och toluen. Lämpad för applikationer där luftkvalitén behöver förbättras, främst i recirkulation men även i tilluftssystem. Vid montage i recirkulationssystem filtreras föroreningar som uppkommer både inuti byggnaden och utifrån. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Energiklass CIZP-6E-0592/0592/0292-4V-25-B0P M6 epm10 80% 592x 592x / ,25 E CIZP-6E-0592/0490/0292-4V-25-B0P M6 epm10 80% 592x 490x / 80 6,6 6 E CIZP-6E-0592/0287/0292-4V-25-B0P M6 epm10 80% 592x 287x / 80 3,8 4,3 E * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent Guideline RS 4/C/

91 Molekylärfiltrering Partikel/gasfilter CityCarb I Industriledande prestanda för partiklar, ozon och toluen Hög verkningsgrad för kontroll av Kvävedioxider. Snabb installation Brännbart Solid konstruktion Förbättrar IAQ (inomhusluftkvaliteten) Hög prestanda med hjälp av RAD (Rapid Adsorption Dynamics) Tillämpning: Bredspektrumkol ger adsorption av mer än 99.5% av de tusentals olika organiska föroreningar som kan förväntas förekomma i en kontorsbyggnad i en stadskärna. Typ: V-filter Ram: Plast Media: Syntet/aktivt kol Dimensioner: Filtermått enligt EN Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 50ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageram typ SPX, i filterskåp CamCube HF ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Kompakt lösning 2 i 1. Industriledande prestanda för partiklar, ozon och toluen. Hög verkningsgrad för kontroll av Kvävedioxider. Ger högsta möjliga IAQ i kommersiella byggnader. Ytterst lämplig i både recirkulations- och tilluftsystem. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiklass CIZP-7I-0592/0592/0292-4V-25-B0P F7 epm1 70% 592x 592x / , E CIZP-7I-0592/0490/0292-4V-25-B0P F7 epm1 70% 592x 490x / 130 6,6 6,8 E CIZP-7I-0592/0287/0292-4V-25-B0P F7 epm1 70% 592x 287x / 130 3,8 4,8 E * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent Guideline RS 4/C/

92 Molekylärfiltrering Partikel/gasfilter CityCarb CH Bästa val för en museimiljö Verifierade och testade prestanda för partiklar, ozon, myrsyra och ättiksyra. Förbättrar IAQ (inomhusluftkvaliteten) Brännbart Solid konstruktion Uppgradera till molekylärfiltering i befintlig installation Hög prestanda med hjälp av RAD (Rapid Adsorption Dynamics) Tillämpning: Specialmedia för att kontrollera organiska syror som kan orsaka avsevärd skada i museimiljöer, konstmuseer, bibliotek, arkiv och andra liknande applikationer. Typ: V-filter Ram: Plast Packning: Ändlös PU-packning Media: Syntet/aktivt kol Dimensioner: Filtermått enligt EN Luftflöden: 1,25 x nominellt flöde Maxtemperatur: 50ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageram typ SPX och i filterskåp CamCube HF ENERGY EFFICIENCY CHECK ENERGY CLASS ON EFFICIENCY GUARANTEE T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO Kompakt lösning 2 i 1. Myrsyra och ättiksyra bildas vid nedbrytning av cellulosamaterial (papper, trä etc.). Hög verkningsgrad för kontroll av Kvävedioxider. Bästa val för en museimiljö etc. är Citycarb CH i recirkulation och Citycarb I i tilluftsystem. Typ EN779 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Energiklass CIZP-7C-0592/0592/0292-4V-25-B0P F7 epm1 70% 592x 592x / , E CIZP-7C-0592/0490/0292-4V-25-B0P F7 epm1 70% 592x 490x / 130 6,6 7 E CIZP-7C-0592/0287/0292-4V-25-B0P F7 epm1 70% 592x 287x / 130 3,8 5 E * ME%, Lägsta verkningsgrad enligt EN779:2012 **Årlig energiförbrukning (kwh): enligt Eurovent guideline 4/ ***Energiklass beräknad enligt Eurovent Guideline RS 4/C/

93 Molekylärfiltrering Gasfilter CitySorb Förbättrar IAQ (inomhusluftkvaliteten) Brännbart Filtrering av lukter o gaser i (recirc) luftbehandlingssystem Uppgradera till Molekylär i befintlig installation Hög prestanda med hjälp av RAD (Rapid Adsorption Dynamics) Idealisk för trånga utrymmen Tillämpning: Tar effektivt bort flyktiga, organiska föroreningar, ozon och andra gaser, vilket ger en optimal inomhusluftskvalitet i kontor, sjukhus, flygplatser, hotell etc. Typ: V-filter Ram: Plast Packning: Ändlös PU-packning Media: Aktivt Kol Separator: Smältlim Tätning: Polyuretan Dimensioner: Filtermått enligt EN Maxtemperatur: 40ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageram typ SPX och i filterskåp CamCube HF Art. Nr. Typ Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) OPKCS PU 592x 592x / OPKCS PU 592x 490x / 80 6, OPKCS PU 592x 287x / 80 3,

94 Molekylärfiltrering Gasfilter Black Ridge Idealisk för filtrering av de flesta inomhus- och utomhusföroreningar i låga halter Förbättrar IAQ (inomhusluftkvaliten) Speciellt lämpligt för starkare lukter tex. på ingående luft efter roterande värmeväxlare i standardapplikationer Mycket hög prestanda med hjälp av RAD (Rapid Adsorption Dynamics) Kan monteras i stället för påsfilter eller kompaktfilter där annan filtrering finns Solid konstruktion Kompakt lösning: idealisk för trånga utrymmen Brännbart Tillämpning: Komfortventilation, sjukhus, hotell och flygplatser etc. Tar effektivt bort lukter och flyktiga, organiska föroreningar, ozon och andra gaser i innerstadsmiljöer Typ: V-filter Ram: Helgjuten plast Packning: Polyuretan Media: Aktivt Kol Maxtemperatur: 0-40ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Montageram typ SPX och filterskåp CamCube HF Art. Nr. Typ Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) NXPH x 592x / NXPH x 592x / NXPH x 592x / NXPH x 592x / NXPH x 592x / NXPH x 592x /

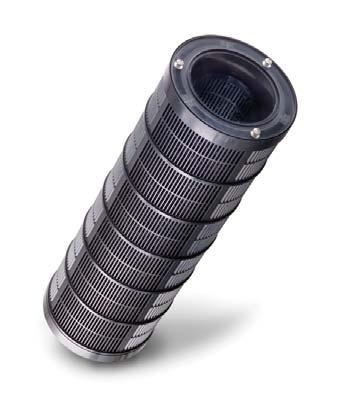

95 Molekylärfiltrering Gasfilter CamCarb CG Lämpar sig för anläggningar inom servicesektor och industri Hög avskiljningsgrad Brännbar plast Snabblåsning med bajonettfattning Låg energikostnad Okänslig för korrosion Tät montering Ingen risk att kolet sjunker ihop Förenklat underhåll Tillämpning: Adsorption av lukter (luktborttagning), absorption av VOC och gaser med låg toxicitet Typ: Cylindrisk patron Ram: Helgjuten plast Packning: Gjuten TPE, dubbel Media: Aktivt Kol, Impregnerat kol, Laddat aluminium Maxtemperatur: 40ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Fästram CAMCARB, filterskåp CamCube CC och FCBL-CC Obs! Till 3500-cylinder, använd förstärkt 2 mm fästram Material: Galler av PEH-plast och ändar av ABS-plast Media alternativ: Aktivt kol av bredspektrumtyp eller aktivt alumina Notera: Cylinder 2600 till CamCube CC Typ Förorening Media Längd (mm) Diameter (mm) Luftflöde/tryckfall (m³/h/pa) Vikt (kg) Cylinder 1300 VOC CEX / 80 1,55 Cylinder 2600 VOC CEX / 135 2,85 Cylinder 3500 VOC CEX / 175 3,75 Cylinder 1300 Lätta VOCs LGS / 60 1,55 Cylinder 2600 Lätta VOCs LGS / 100 2,85 Cylinder 3500 Lätta VOCs LGS / 165 3,75 Cylinder 1300 H2S, SO2, formaldehyd CamPure / 80 2,4 Cylinder 2600 H2S, SO2, formaldehyd CamPure / 135 4,4 Cylinder 3500 H2S, SO2, formaldehyd CamPure / 175 5,7 Luftflöde avser 16 cylindrar i en fästram 610x610xmm. 95

96 Molekylärfiltrering Gasfilter CamCarb CM Lämpar sig för anläggningar inom servicesektor och industri Hög avskiljningsgrad Förenklat underhåll Snabblåsning med bajonettfattning Låg energikostnad Okänslig för korrosion Tät montering Ingen risk att kolet sjunker ihop Tillämpning: Adsorption av lukter (luktborttagning), absorption av VOC och gaser med låg toxicitet. Typ: Cylindrisk patron Ram: Rostfritt stål, Förzinkad stål Packning: Gummi Media: Aktivt Kol, Impregnerat kol, Laddat aluminium Maxtemperatur: 0-40ºC Luftfuktighet (Max RH): 70% Installationsalternativ: Fästram CAMCARB, filterskåp CamCube CC Notera: Cylinder 2600 till CamCube CC Art. Nr. Typ Förorening Media Längd (mm) Diameter (mm) Vikt (kg) Cylinder 2600 VOC CEX , Cylinder 3500 VOC CEX , Cylinder 2600 Lätta VOCs LGS ,8 Cylinder 3500 Lätta VOCs LGS ,2 96

97 Molekylärfiltrering Gasfilter CamCarb-fästram Modulbygd Förenklat underhåll Snabblåsning med bajonettfattning Tillämpning: För cylindrar med aktivt kol typ CamCarb, med bajonettfattning Typ: Montageram Ram: Rostfritt stål, Förzinkad stål Materialalternativ: Rostfritt stål EN Plåttjocklek: 1,5mm (Standard), 2mm för CamCarb 3500 cylinder Art. Nr. Typ Mått BxHxD (mm) Cylindrar Vikt (kg) Fästram G8 SS 305x 610x Fästram G16 SS 610x 610x Fästram G8 GZ 305x 610x Fästram G16 GZ 610x 610x Fästram G8 GZ 2,0 mm 305x 610x Fästram G16 GZ 2,0 mm 610x 610x

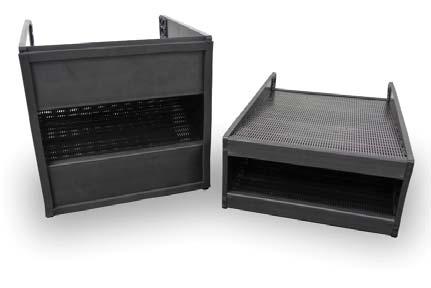

98 Molekylärfiltrering Gasfilter CamCarb VG Finns med olika typer av media för molekylärfiltrering Lätt och smidig att hantera Tillämpning: Lämplig för uppgradering i recirkulerande luftsystem i industriella processer Typ: V-formad modul Ram: Helgjuten plast Media: Aktivt Kol Maxtemperatur: 50ºC Installationsalternativ: Filterskåp Positive Seal Side Access (PSSA) Finns med en mediablandning av CamPure/CEX003 Art. Nr. Typ Förorening Media Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Vikt (kg) CamCarb VG-300 H2S, SO2, formaldehyd CamPure 8 300x 300x / 75 13, CamCarb VG-300 Syror CamPure x 300x / 75 13, CamCarb VG-300 VOC CEX x 300x / , CamCarb VG-440 H2S, SO2, formaldehyd CamPure 8 150x 300x / 50 6, CamCarb VG-440 Syror CamPure x 300x / 50 6, CamCarb VG-440 VOC CEX x 300x 440 6,7 Mediadjup för 300 = 75mm Mediadjup för 440 = 25mm 98

99 Molekylärfiltrering Gasfilter PSSA Aktiv inspänningsmekanism som säkerställer täthet - inga verktyg behövs Mycket hög avskiljningsgrad Värme och kondensisolerat Flexibel Löst media behöver ej hanteras tack vare våra VGmoduler Korrosionsklass C4 Tillämpning: Industriella molekylärfiltertillämningar där en stor mängd adsorbent behövs. Typ: Filterskåp För CamCarb VG300: finns skåpen från 2x2 moduler och flödet 1700 m3/h vid 240 Pa upp till 6x6 moduler och ett flöde på m3/h vid 249 Pa. För CamCarb VG440: finns skåpen från 4x1 moduler och flödet 3200 m3/h vid 55 Pa upp till 12x3 moduler och ett flöde på m3/h vid 55 Pa. PSSA är en förkortning för Positive Seal Side Access Positivie seal innebär att skåpen är utrustade med en unik inspänningsmekanism som pressar CamCarb VG-modulerna mot en komprimerbar packning vilket ger en tätningsfunktion som är unik i branschen. Detta eliminerar internt (förbi)läckage i skåpen vilket är ett vanligt förekommande fel på andra på marknaden förekommande skåp. Andra fördelar är flänsanslutning enligt industristandard på till och frånluftsidan och en konstruktion i AluZink, ett material med korrosionsklass C4 enligt SS-EN ISO 9223 och SS-EN ISO

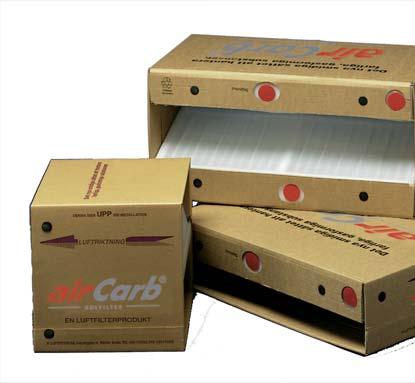

100 Molekylärfiltrering Gasfilter aircarb /airsorb Stor adsorbentmängd i kompakt modul Dammfria pellets, aktivt kol och CamPure Mycket hög verkningsgrad Bidrar inte till bakterietillväxt Lätthanterliga engångskassetter Brännbar kassett Enkel byteshantering i anläggningen Tillämpning: Som gasrenare i t.ex. Pappers- och massaindustrin, plastindustrin, målerier, sopstationer, bibliotek, museer, arkiv, blommor, frukt- och grönsakslager, livsmedelsindustrin, slakterier, storkök, vattenreningsverk, ventilationssystem för datorer och ställverk Typ: V-formad modul Luftfuktighet (Max RH): 70% Maxtemperatur airsorb: +10ºC till +40ºC Maxtemperatur aircarb: 0ºC till +40ºC Art. Nr. Typ Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Vikt (kg) CF8015 aircarbkolfilter x 145x / 60 7 CF8030 aircarbkolfilter x 300x / CF8033 aircarbkolfilter x 300x / 60 7 CF6030 airsorbkemfilter x 300x / CF6033 airsorbkemfilter x 300x / CF6015 airsorbkemfilter x 145x /

101 Filterhus & ramar Produkter Filterskåp CamCube HF-L Sida 103 Filterskåp CamCube HF-S Sida 105 Filterskåp CamCube AC-L Sida 107 Filterskåp CamCube AC-S Sida 109 Filterskåp CamCube CC Sida 111 Filterskåp CamCube AS Sida 113 Filterskåp CamCube AD Sida 115 Montagesystem SPX-ramar Sida 117 Montagesystem Montageram 4N Sida 118 Montagesystem Ram Universal Sida 119 Montagesystem Installationstillbehör RZA, MZA, SZA Sida 120 Säkerhetsskåp CamContain Sida 121 Säkerhetsskåp Cambox Sida 122 Tilluftsdon Cleanseal Sida 126 Säkerhetsskåp CamSafe 2 Sida 123 Tilluftsdon CamSeal Sida 126 Tilluftsdon Pharmaseal-E Sida 124 Tilluftsdon Spridare CamSeal, Cleanseal och Pharmaseal E Sida 127 Tilluftsdon Cleandistri Sida

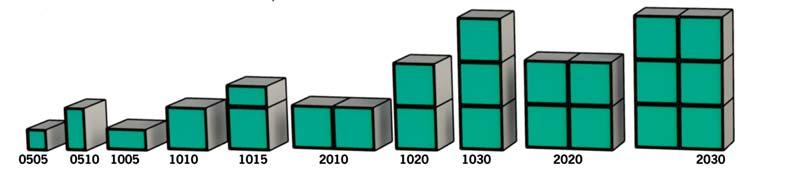

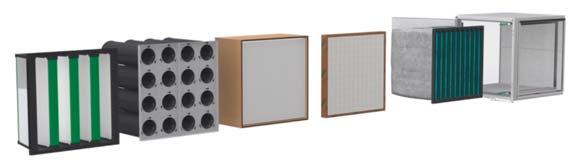

102 Information CamCube -Camfils filterskåpserie Flexibel, kompakt med möjlighet för flerstegsfiltrering GÅNGJÄRNSUPPHÄNGD SERVICELUCKA Infällda handtag ROBUST KONSTRUKTION Täthetsklass: C EN15727 Hållfasthestklass: D1 enligt EN1886:2007 VÄRME OCH KONDENSISOLERAT 45 mm mellanliggande isolering ALUMINIUM-ZINK Korrosivitetsklass C4 FÖRFILTERSKENA SOM TILLVAL STÄLLBARA FÖTTER fi nns som tillval för montering på golv FILTERINSPÄNNING AC, AD & AS BRETT APPLIKATIONSOMRÅDE Finns i 3 utföranden : FILTERINSPÄNNING HF CamCube HF : för filter med 25 mm ram Hi-Flo och Opakfi l CityCarb, CitySorb CamCube AC : EPA och HEPA-fi lter med djup 292 mm Absolute TM V, Absolute TM D, Absolute TM C CamCube CC : Molekylärfi lter cylinder 2600, CamCarb CG och CM GEJDANSLUTNING SOM STANDARD Flänsanslutning som tillval EN MÄNGD OLIKA FILTERKOMBINATIONER Exempel på storlekar 102

103 Filterhus & ramar Filterskåp CamCube HF-L Värme och kondensisolerat Korrisivetetsklas C4 Täthetsklass C Servicevänligt Kort leveranstid Flexibelt MagiCAD APPROVED Tillämpning: Flexibel och kompakt filterskåpserie för påsfilter och andra filterserier med 25mm ramdjup. För komfort och industri applikationer. Typ: Filterskåp Material i filterskåpet: Aluminium-zink Filter: Påsfilter som t.ex. Hi-Flo XL och City-Flo XL. Kompaktfilter som t.ex. Opakfil. Se respektive katalogsida för teknisk data på filter Rekommenderad dimensionering: Luftflöde på helmodulsfilter (592x592 mm) är 3400 m³/h Dimensionering: Se respektive katalogsida för mer information Notera: Vänsterhängd servicelucka från fabrik, kan ändras i efterhand Tillbehör: Ställbara fötter (4 st/sats) artnr: Mätuttag medlevereras artnr: , monterat artnr:550900, Förfilterskena för filterstorlek 592x592 med djup 50- eller 100 mm. Tillval: I rostfritt utförande SS EN Låsbara handtag: Anges vid beställning Produktbeskrivning: CamCube HF-L är en flexibel och kompakt filterskåpserie för påsfilter och andra filtertyper med ramdjup 25 mm. Möjlighet till tvåstegsfiltrering finns som tillval med förfilterskena för panelfilter. Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. Serviceluckan är gångjärnsupphängd samt med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass C enligt EN Den nyutvecklade filterinfästningen ger en garanterad filterinspänning vid stängd lucka. Som standard ingår M8-gängor i höljet för upphängning av filterskåpet med pendelstång eller för placering på golv med ställbara fötter. Filterskåpet levereras med gejdanslutning, flänsanslutning finns som tillval. Exempel beskrivningstext Filterskåp: CamCube HF Fabrikat, Camfil Svenska AB Utförande:Höljet består av dubbelmantlade aluzinkplåtar i korrsivitetsklass C4 med 45 mm isolering. Täthetsklass C Filter: 1 st City-Flo XL-592x592x640 F7 Tillbehör: En sats ställbara fötter. Mätuttag, påmonterade på fabrik. Klassificering: Täthetsklass C, enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007 Hållfasthetsklass D1 enligt standard EN 1886:2007 Läckagemätning av filterdel: högsta klass enligt standard EN 1886:2007, upp till filterklass F9 Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube HF-L x 392x x CamCube HF-L x 692x x CamCube HF-L x 392x x CamCube HF-L x 692x x CamCube HF-L x 992x x CamCube HF-L x 1292x x CamCube HF-L x 1592x x CamCube HF-L x 1892x x CamCube HF-L x 692x x CamCube HF-L x 992x x CamCube HF-L x 1292x x CamCube HF-L x 1592x x CamCube HF-L x 1892x x CamCube HF-L x 692x x CamCube HF-L x 992x x CamCube HF-L x 1292x x

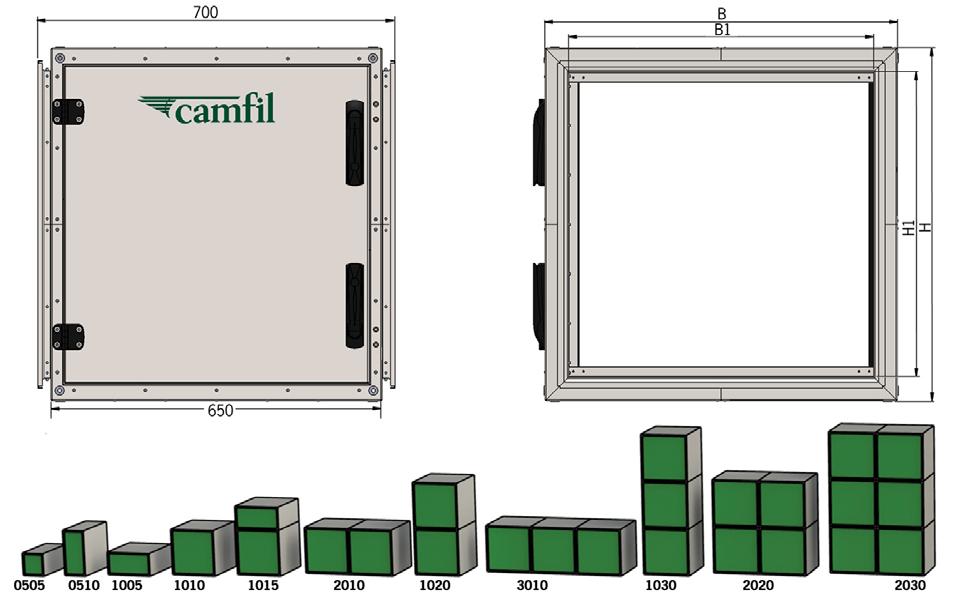

104 Filterhus & ramar Filterskåp Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube HF-L x 1592x x CamCube HF-L x 1892x x CamCube HF-L x 692x x CamCube HF-L x 992x x CamCube HF-L x 1292x x CamCube HF-L x 1592x x CamCube HF-L x 1892x x CamCube HF-L x 692x x CamCube HF-L x 992x x CamCube HF-L x 1292x x CamCube HF-L x 1592x x CamCube HF-L x 1892x x

105 Filterhus & ramar Filterskåp CamCube HF-S Värme och kondensisolerat Korrosivetetsklass C4 Täthetsklass C Servicevänligt Flexibelt Tillbehör: Ställbara fötter (4 st/sats) artikelnummer Mätuttag (2 st/sats) medlevereras artikelnummer Mätuttag (2 st/sats) monterat artikelnummer Låsbara handtag Tillämpning: Flexibel och kompakt filterskåpserie för påsfilter och andra filterserier med 25mm ramdjup. För komfort och industri applikationer. Typ: Filterskåp Material: Aluminium-zink Tillval: I rostfritt utförande SS EN Filter: Påsfilter som t.ex. Hi-Flo XL och City-Flo XL (djup 370 mm). Kompaktfilter som t.ex. Opakfil. Se respektive katalogsida för teknisk data på filter. Notera: Vänsterhängd servicelucka från fabrik, kan ändras i efterhand. Skåpet finns även med flänsanslutning. När CamCube HF-S används som förfilterskåp till CamCube AS/AD beställs filterskåpet med anpassad flänsanslutning. Produktbeskrivning CamCube HF-S är en flexibel och mycket kompakt filterskåpserie för påsfilter och andra filtertyper med ramdjup 25 mm. Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. Serviceluckan är gångjärnsupphängd samt med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass C enligt EN15727 Den nyutvecklade filterinfästningen ger en garanterad filterinspänning vid stängd lucka. Som standard ingår M8-gängor i höljet för upphängning av filterskåpet med pendelstång eller för placering på golv med ställbara fötter. Filterskåpet levereras med gejdanslutning. Skåpet finns även med flänsanslutning. Klassificering: Täthetsklass C, enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007 Hållfasthetsklass D1 enligt standard EN 1886:2007 Läckagemätning av filterdel: högsta klass enligt standard EN 1886:2007, upp till filterklass F9 Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube HF-S x 392x x CamCube HF-S x 692x x CamCube HF-S x 392x x CamCube HF-S x 692x x CamCube HF-S x 992x x CamCube HF-S x 1292x x CamCube HF-S x 1592x x CamCube HF-S x 1892x x CamCube HF-S x 692x x CamCube HF-S x 992x x CamCube HF-S x 1292x x CamCube HF-S x 1592x x CamCube HF-S x 1892x x CamCube HF-S x 692x x CamCube HF-S x 992x x CamCube HF-S x 1292x x CamCube HF-S x 1592x x CamCube HF-S x 1892x x CamCube HF-S x 692x x CamCube HF-S x 992x x CamCube HF-S x 1292x x CamCube HF-S x 1592x x CamCube HF-S x 1892x x CamCube HF-S x 692x x CamCube HF-S x 992x x CamCube HF-S x 1292x x

106 Filterhus & ramar Filterskåp Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube HF-S x 1592x x CamCube HF-S x 1892x x

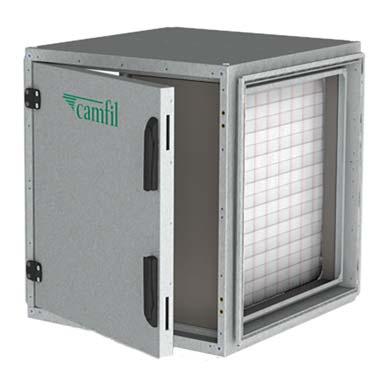

107 Filterhus & ramar Filterskåp CamCube AC-L Flexibelt Värme- och kondensisolerat Korrosivitetsklass C4 Täthetsklass C Servicevänligt Kort leveranstid Tillämpning: Flexibel och kompakt filterskåpserie för HEPA- filter. Typ: Filterskåp Material i filterskåpet: Aluminium-zink. Filter: HEPA-filter som t.ex. Absolute C och Absolute D i storlek 595x595x292 mm Se respektive katalogsida för teknisk data på filter Filterinspänning: Anpassad för filterdjup 292 mm. Verktyg för inspänning insexnyckel 5 mm. Notera: Vänsterhängd servicelucka från fabrik, kan ändras i efterhand. Tillbehör: Ställbara fötter (4 st/sats) artnr: , Mätuttag medlevereras artnr: , Mätuttag monterat artikelnummer Förfilterskena 50 mm, Lämplig filterstorlek 592x592 mm Låsbara handtag: Anges vid beställning MagiCAD APPROVED Produktbeskrivning: CamCube-AC-L är en flexibel och kompakt filterskåpserie för HEPA-filter och andra filtertyper med ramdjup 292 mm. Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. Serviceluckan är gångjärnsupphängd samt försedd med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass C enligt EN Den nyutvecklade filterinfästningen ger garanterad filterinspänning vid stängd lucka. Som standard ingår M8-gängor i höljet för upphängning av filterskåpet med pendelstång eller för placering på golv med ställbara fötter. Filterskåpet levereras med gejdanslutning och flänsanslutning finns som tillval. Exempel beskrivningstext Filterskåp: CamCube AC-L Fabrikat, Camfil Svenska AB Utförande: Höljet består av dubbelmantlade aluzinkplåtar i korrosivitetsklass C4 med 45 mm isolering. Täthetsklass C Filter: 1 st Absolute D 595x595x292 H14 med handtag Tillbehör: En sats ställbara fötter. Mätuttag, påmonterade på fabrik Klassificering: Täthetsklass C, enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007 Hållfasthetsklass D1 enligt standard EN 1886:2007 Läckagemätning av filterdel enligt standard ISO :2005. Uppmätt läckage <0,01% Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube AC-L x 392x x CamCube AC-L x 692x x CamCube AC-L x 392x x CamCube AC-L x 692x x CamCube AC-L x 992x x CamCube AC-L x 1292x x CamCube AC-L x 1592x x CamCube AC-L x 1892x x CamCube AC-L x 692x x CamCube AC-L x 992x x CamCube AC-L x 1292x x CamCube AC-L x 1892x x CamCube AC-L x 692x x CamCube AC-L x 992x x CamCube AC-L x 1292x x CamCube AC-L x 1592x x CamCube AC-L x 1892x x Filterstorlekar till skåpen; 595x595, 289x595 och 595x289 med djup 292 mm 107

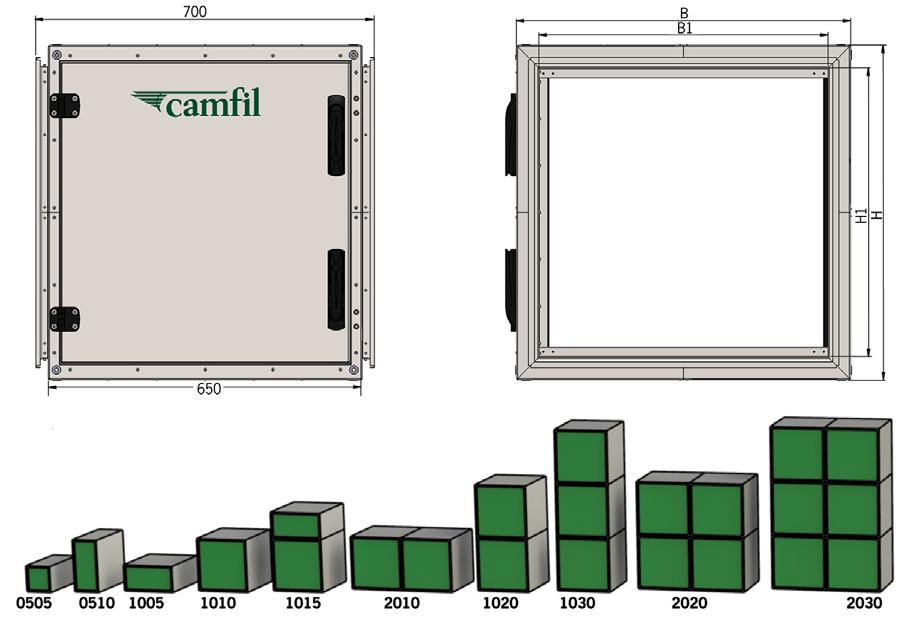

108 Filterhus & ramar Filterskåp 108

109 Filterhus & ramar Filterskåp CamCube AC-S Flexibelt Värme- och kondensisolerat Korrosivitetsklass C4 Täthetsklass C Servicevänligt Tillämpning: CamCube-AC-S är en flexibel och mycket kompakt filterskåpserie för HEPA-filter med ramdjup 292 mm. Typ: Filterskåp Material: Aluminium-zink. Filter: HEPA-filter upp till klass H14 som t.ex. Absolute C och Absolute D i storlek 595x595x292 mm med handtag. Se respektive katalogsida för teknisk data på filter. Filterinspänning: Anpassad för filterdjup 292 mm. Använd insexnyckel 5 mm vid inspänning. Notera: Vänsterhängd servicelucka från fabrik, kan ändras i efterhand. Skåpet finns även med flänsanslutning. Tillbehör: Ställbara fötter (4 st/sats) artikelnummer Mätuttag (2 st/sats) medlevereras artikelnummer Mätuttag (2 st/sats) monterat artikelnummer Låsbara handtag Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. Serviceluckan är gångjärnsupphängd samt försedd med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass C enligt EN Den nyutvecklade filterinfästningen ger garanterad filterinspänning vid stängd lucka. Som standard ingår M8-gängor i höljet för upphängning av filterskåpet med pendelstång eller för placering på golv med ställbara fötter. Filterskåpet levereras med gejdanslutning. Skåpet finns även med flänsanslutning. Exempel beskrivningstext: Filterskåp: CamCube AC-S Fabrikat, Camfil Svenska AB Utförande: Höljet består av dubbelmantlade aluzinkplåtar i korrosivitetsklass C4 med 45 mm isolering. Täthetsklass C Filter: 1 st Absolute D 595x595x292 H14 med handtag Tillbehör: En sats ställbara fötter. Mätuttag, påmonterade på fabrik Klassificering: Täthetsklass C enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007 Hållfasthetsklass D1 enligt standard EN 1886:2007 Läckagemätning av filterdel enligt standard ISO :2005. Uppmätt läckage <0,01%. Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube AC-S x 392x x CamCube AC-S x 692x x CamCube AC-S x 392x x CamCube AC-S x 692x x CamCube AC-S x 992x x CamCube AC-S x 1292x x CamCube AC-S x 1592x x CamCube AC-S x 1892x x CamCube AC-S x 692x x CamCube AC-S x 992x x CamCube AC-S x 1292x x CamCube AC-S x 1592x x CamCube AC-S x 1892x x CamCube AC-S x 692x x CamCube AC-S x 992x x CamCube AC-S x 1292x x CamCube AC-S x 1592x x CamCube AC-S x 1892x x Filterstorlekar till skåpen; 595x595, 289x595 och 595x289 med djup 292 mm 109

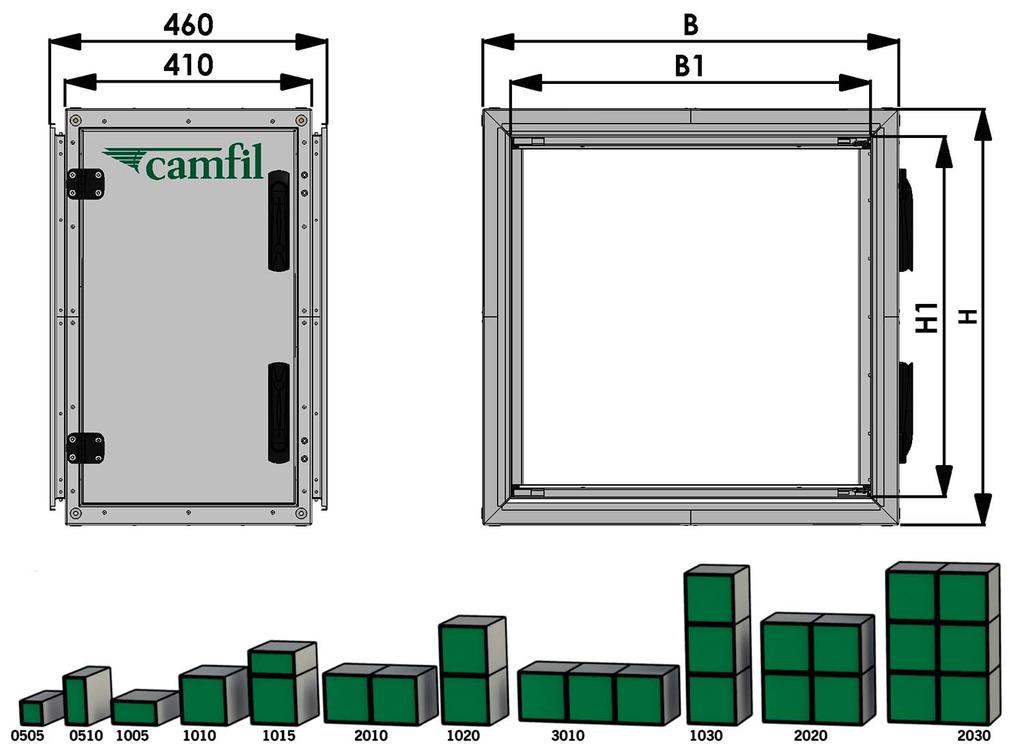

110 Filterhus & ramar Filterskåp 110

111 Filterhus & ramar Filterskåp CamCube CC Flexibelt Värme- och kondensisolerat Korrosivitetsklass C4 Täthetsklass C Servicevänligt Kort leveranstid MagiCAD APPROVED Tillämpning: Flexibel och kompakt filterskåpserie för molekylärfilter Cylinder CamCarb. Typ: Filterskåp Material i filterskåpet: Aluminium-zink Filter: Molekylärfilter Cylinder CamCarb med olika typer av kol Se respektive katalogsida för teknisk data på filter Dimensionering: Rekommenderat luftflöde för 0,1 och 0,2 sek kontakttid anges i tabellen nedan. För en korrekt dimensionering bör en beräkning göras utifrån de specifika förutsättningarna vid installation. Vi hjälper till med dimensionering Se även respektive katalogsida för mer information gällande dimensionering Tillbehör:Ställbara fötter (4st/sats) artnr: Mätuttag medlevereras artnr:550901, monterat artnr: Notera: Vänsterhängd servicelucka från fabrik, kan ändras i efterhand. Tillval: I rostfritt utförande SS EN Låsbara handtag: Anges vid beställning. Produktbeskrivning: CamCube-CC är en flexibel och kompakt filterskåpserie för kolcylindrar i längd 450 mm. Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. Serviceluckan är gångjärnsupphängd samt försedd med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass C enligt EN Som standard ingår M8-gängor i höljet för upphängning av filterskåpet med pendelstång eller för placering på golv med ställbara fötter. Filterskåpet levereras med gejdanslutning och flänsanslutning finns som tillval. Exempel beskrivningstext: Filterskåp: CamCube CC Fabrikat, Camfil Svenska ABUtförande: Höljet består av dubbelmantlade aluzinkplåtar i korrosivitetsklass C4 med 45 mm isolering.täthetsklass C Filter: 16 st Camcarb 2600 GZ D=145 mm L=450 mm CEX003 Klassificering:Täthetsklass C, enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007Hållfasthetsklass D1 enligt standard EN 1886:2007 Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Cylindrar Vikt (kg) Kontaktid 0,1 (m³/s) Kontaktid 0,2 (m³/s) CamCube CC x 1592x x CamCube CC x 1892x x CamCube CC x 392x x CamCube CC x 692x x CamCube CC x 392x x CamCube CC x 692x x CamCube CC x 992x x CamCube CC x 1292x x CamCube CC x 1592x x CamCube CC x 1892x x CamCube CC x 692x x CamCube CC x 992x x CamCube CC x 1292x x CamCube CC x 1592x x CamCube CC x 1892x x CamCube CC x 692x x CamCube CC x 992x x CamCube CC x 1292x x CamCube CC x 1592x x CamCube CC x 1892x x CamCube CC x 692x x CamCube CC x 992x x CamCube CC x 1292x x

112 Filterhus & ramar Filterskåp Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Cylindrar Vikt (kg) Kontaktid 0,1 (m³/s) Kontaktid 0,2 (m³/s) CamCube CC x 1592x x CamCube CC x 1892x x CamCube CC x 692x x CamCube CC x 992x x CamCube CC x 1292x x

113 Filterhus & ramar Filterskåp CamCube AS Unikt patenterat skanningssystem Ny patenterad mätsond för tillförlitlig scanning Täthets- och läckagtestade enligt gällande standarder Kompakt utförande Inbyggd inspektionslins och belysning för ockulärbesiktning Värme- och kondensisolerat Typ: Filterskåp Installationsalternativ: Filterskåp med integrerat skanningssystem Filter: HEPA-filter i storlek 610x610x292 mm. Se respektive katalogsida för teknisk data på filter. Filterinspänning: Anpassad för filterdjup 292 mm. Använd insexnyckel 5 mm vid inspänning. Notera: Filterskåpet är vändbart beroende på luftflödesriktning. Vid behov av förfilter används CamCube HF-S med flänsanslutning passande för CamCube AS. Produktbeskrivning: CamCube AS är en flexibel och kompakt serie av skanningsbara filterskåp för Absolute-filter med ramdjup 292 mm. Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. U-profilen runt om och mellan filtren, är fylld med tätningsmassa för att utesluta läckage från skarvar. Serviceluckan är gångjärnsupphängd samt försedd med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass D enligt EN Filterinfästningen ger garanterad filterinspänning vid stängd lucka. Filterskåpet levereras med flänsanslutning och mätuttag för tryckfallsmätning Scanning: Använd den integrerade veven, med infällbart handtag, för att flytta mätproben upp och ned. Processen för scanning är enkel, tillförlitlig och säker. Tack vare de inbyggda inspektionslinserna och belysningen är det lätt att se in i filterskåpet. Skanningsutrustningen är enkel att ersätta vid behov. Exempel beskrivningstext: Filterskåp: Camfil CamCube AS Utförande: Höljet består av dubbelmantlade aluzinkplåtar i korrosivitetsklass C4 med 45 mm isolering. Filter: Absolute D 610x610x292 mm. Filterinspänning: Konstruerad för en jämn luftdistrubition. Integritetstest av filter in situ: Inbyggd scanningssystem för partikelmätning av HEPA filter. Nödvändiga uttag för mätning av, inklusive uttag för uppströms aerosolkoncentration, ingår. Okulärbesiktning: Inbyggda inspektionslinser och belysning. Klassificering: Täthetsklass D enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007. Hållfasthetsklass D1 enligt standard EN 1886:2007. Läckagemätning av filterdel enligt standard ISO :2005. Uppmätt läckage <0,01%. Art. Nr. Typ Mått BxHxD (mm) Kanalanslutning (mm) Vikt (kg) CamCube AS x 707x x CamCube AS x 1322x x CamCube AS x 1937x x CamCube AS x 1322x x CamCube AS x 707x x CamCube AS x 1937x x

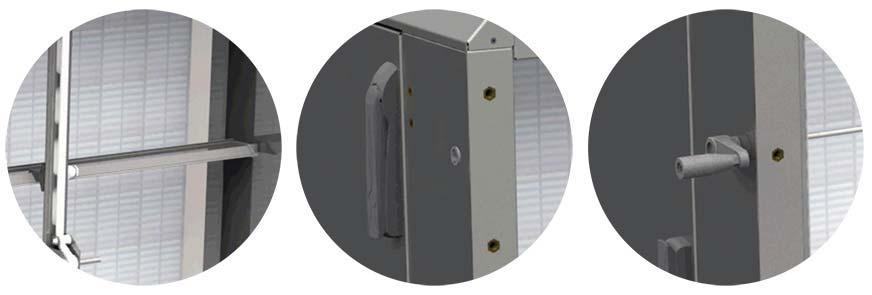

114 Filterhus & ramar Filterskåp D W H Advanced patended probe 2. Optical wide angle inspection lens 3. Crank with foldable handle 114

115 Filterhus & ramar Filterskåp CamCube AD Flexibelt Värme- och kondensisolerat Korrosivitetsklass C4 Täthetsklass C Servicevänligt Tillämpning: CamCube AD är en flexibel och kompakt filterskåpserie för HEPA-filter och andra filtertyper med ramdjup 292 mm. Typ: Filterskåp Material: Aluminium-zink. Filter: HEPA-filter i storlek 610x610x292 mm med handtag. Se respektive katalogsida för teknisk data på filter. Filterinspänning: Anpassad för filterdjup 292 mm. Använd insexnyckel 5 mm vid inspänning. Notera: Vänsterhängd servicelucka från fabrik, kan ändras i efterhand. När förfilter krävs används förslagsvis ett CamCube HF-S med flänsanslutning passande för CamCube AD. Skåpet finns även i scanninigsbart utförande, se CamCube AS. Höljet består av dubbelmantlade aluzinkplåtar (korrosivitetsklass C4) med 45 mm mellanliggande isolering. För att utesluta läckage från skarvar är u-profilen runt och mellan filtren fylld med tätningsmassa. Serviceluckan är gångjärnsupphängd samt försedd med infällda handtag. Den ändlösa packningen på serviceluckans insida säkerställer hög täthet. Filterskåpet håller täthetsklass D enligt EN Filterinfästningen ger garanterad filterinspänning vid stängd lucka. Filterskåpet levereras med flänsanslutning. Tillbehör: Mätuttag (2 st/sats) medlevereras artikelnummer Mätuttag (2 st/sats) monterat artikelnummer Låsbara handtag Exempel beskrivningstext: Filterskåp: Camfil CamCube AD Utförande: Höljet består av dubbelmantlade aluzinkplåtar i korrosivitetsklass C4 med 45 mm isolering. Täthetsklass D Filter: Absolute 610x610x292 mm Klassificering: Täthetsklass D enligt standard EN15727:2010. Täthetsklass L1 enligt standard EN 1886:2007 Hållfasthetsklass D1 enligt standard EN 1886:2007 Läckagemätning av filterdel enligt standard ISO :2005. Uppmätt läckage <0,01%. Art. Nr. Typ Mått BxHxD (mm) Anslutnings- mått B1xH1 (mm) Vikt (kg) CamCube AD x 707x x CamCube AD x 1322x x CamCube AD x 1937x x CamCube AD x 707x x CamCube AD x 1322x x CamCube AD x 1937x x

116 Filterhus & ramar Filterskåp 116

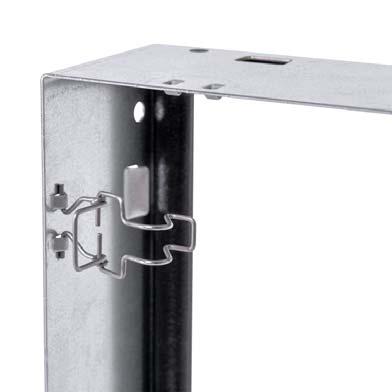

117 Filterhus & ramar Montagesystem SPX-ramar Modulbygd Enkelt att montera Tillämpning: Installationsramar för påsfilter och Opakfil-filter (filter med 25 mm ram) Typ: Montageram Packning: Polyuretan Installationsalternativ: System för filtervägg Material: Elförzinkad stålplåt. Finns också i rostfritt- (EN ) och syrafast stål (EN ) Inspänning: Levereras med 4 st fjädrar som standard. Notera: Kan kompletteras med flera fjädrar. Art. Nr. Typ Mått BxHxD (mm) Filterstorlek BxHxD (mm) Längd (mm) Vikt (kg) SPX x 608x 82,3 592x 592x SPX x 608x 82,3 592x 490x 592 2, SPX x 608x 82,3 592x 287x 592 2, SPX x 908x 82,3 892x 592x 892 3, SPX x 908x 82,3 892x 490x 892 3, SPX x 908x 82,3 892x 287x 892 2, SPX x 303x 82,3 287x 287x 287 2,55 Max 12 st på storlek-66 och -56. Max 6 st på storlek -36. Max 8 st på 69,59 och 39 Lösa fjädrar går att beställa, artikelnummer st/frp. Obs! Skruvar för montage medföljer ej. Se monteringsanvisning för påsfilter och kompaktfilter 117

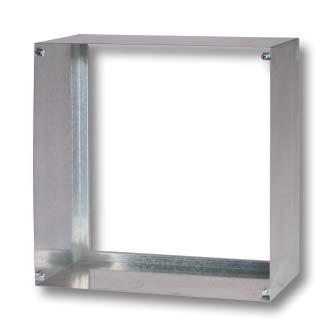

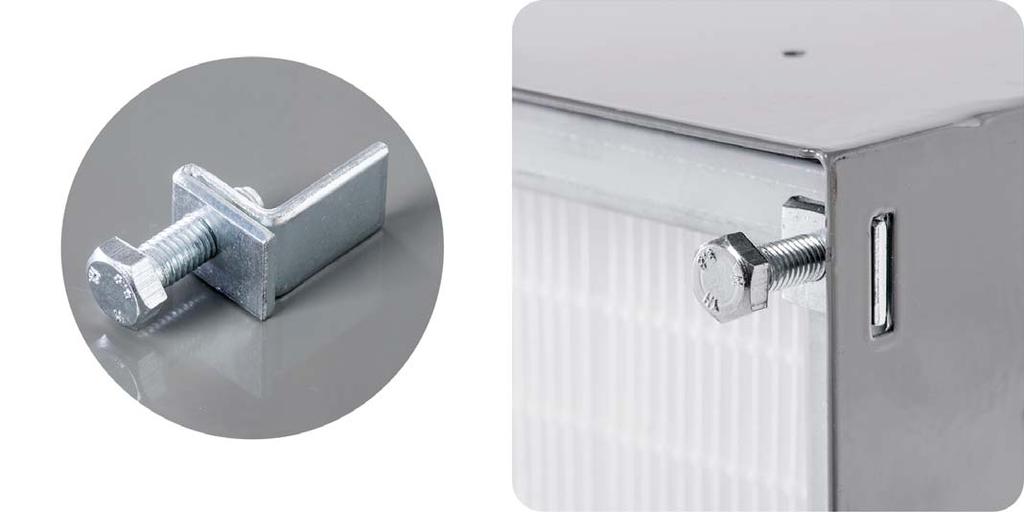

118 Filterhus & ramar Montagesystem Montageram 4N Enkelt att montera 5 standardstorlekar Creogodkänd Modulbyggt Tillämpning: För Kompaktfilter typ Airopac. EPA och HEPA filter med MDF och metallram. Se respektive katalogblad för mer information. Typ: Montageram Installationsalternativ: System för filtervägg Material: Lackerad elförzinkad stålplåt (Standard) Finns i rostfritt SS EN Art. Nr. Typ Mått BxHxD (mm) Filterstorlek BxHxD (mm) Vikt (kg) N x 620x x 610x 78 3, N x 620x x 305x N x 620x x 610x 150 5, N x 620x x 610x 292 9,4 erhålles vid beställning 4N x 620x x 762x ,3 Skruv och vinkel för montering av filter ingår (4st/ram) 118

119 Filterhus & ramar Montagesystem Ram Universal Modulbyggt Enkelt att montera Tillämpning: För Aeropleat, Ecopleat och påsfilter Typ: Montageram Material: Galvaniserad stålplåt Infästning: 4 st fjädrar Montering: Fjäderinfästning flyttbar för olika ramdjup 25, 50 och 75 mm Notera: Passar för Aeropleat och Ecopleat som förfilter Påsfilter som huvudfilter. Max djup 75 mm Art. Nr. Typ Mått BxHxD (mm) Filterstorlek BxHxD (mm) Vikt (kg) RamUniversal 305x 305x x 287x RamUniversal 610x 610x x 592x 75 2, RamUniversal 508x 610x x 490x 75 2, RamUniversal 305x 610x x 287x 75 1, RamUniversal 610x 910x x 592x 75 3, RamUniversal 508x 910x x 490x 75 3, RamUniversal 305x 910x x 287x 75 2,2 Lösa fjädrar kan beställas separat 119

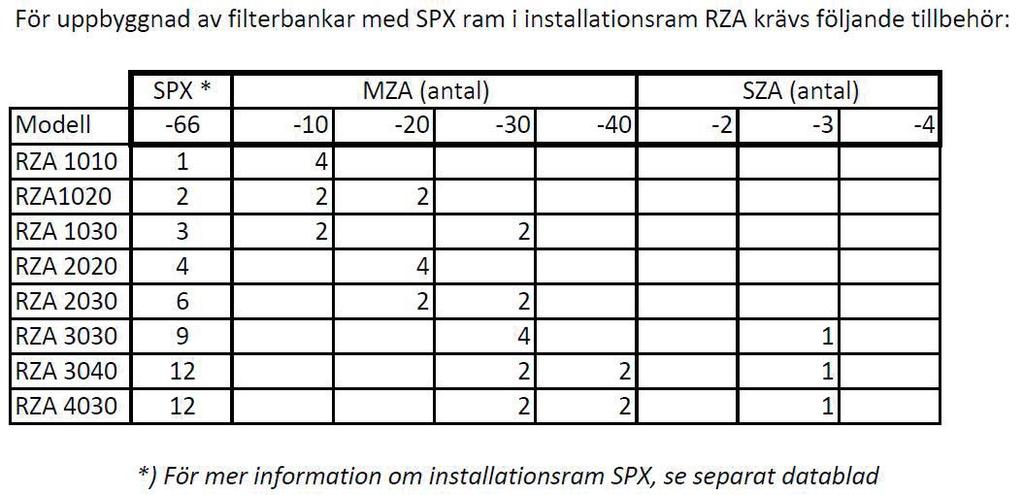

120 Filterhus & ramar Montagesystem Installationstillbehör RZA, MZA, SZA Modulbyggt montage Tillämpning: Inbyggnadsram för filtervägg Typ: Montageram RZA: lackerad zinkorplåt MZA: galvaniserad stålplåt SZA: galvaniserad stålplåt Art. Nr. Typ Mått BxHxD (mm) Vikt (kg) Installationsram RZA x 750x , Installationsram RZA x 1350x , Installationsram RZA x 1950x , Installationsram RZA x 1350x Installationsram RZA x 1950x Installationsram RZA x 1950x ,2 29, Montagelist MZA 10 40x 70x 610 0, Montagelist MZA 20 40x 70x , Montagelist MZA 30 40x 70x , Staglist SZA 2 82x 1220x 1,5 1, Staglist SZA 3 82x 1830x 1,5 1, Staglist SZA 4 82x 2438x 1,5 2,4 Skruvar för montage M8 mutter, 2xM10 bricka, M8x16, M5x10 skruv och M5 låsmutter. Obs! medföljer ej. Se monteringsanvisning 120

121 Filterhus & ramar Säkerhetsskåp CamContain Inbyggd filteravsökningsteknik Extra säker teknik för filterspänning Innovativt verktyg för filterinförsel Säkert dekontamineringskoncept Tillämpning: På sjukhusens isoleringsrum/-avdelningar och intensivvårdsenheter för kontroll av luftburna, sjukdomsalstrande organismer, virusföroreningar och smittämnen Typ: Filterskåp Konstruktion: De matchade komponenterna kan utgöras av delar för bibo (påse in, påse ut), förfilter, testning och optimerad fläkt Filter: Absolute -filter och ASHRAE-filter av olika klasser för förfiltrering Ytterligare data: Rådfråga fabriken eller läs produktblad 3424 för mer information Säkerheten kan inte nog betonas Framförallt när det gäller högkänsliga tillämpningar, till exempel där mycket smittsamma mikroorganismer innebär en fara för människor, djur eller miljön. Höga säkerhetskrav gäller för alla situationer där giftiga ämnen, radioaktiva ämnen eller bakteriesubstanser måste isoleras, till exempel inom läkemedelsindustrin, vid användning av bioteknisk utrustning samt i BSL-3/BSL-4-laboratorier och kärnteknikanläggningar. Filterskåpen har utformats för att uppfylla de allra strängaste säkerhetskraven. För att ge en heltäckande dokumentation av luftfiltreringen, framför allt i högkänsliga områden, kan filterskåpet CamContain CS levereras med en inbyggd skanner. HEPA-filtrets avskiljningsgrad och eventuella läckor kan testas på plats och resultaten kan dokumenteras på ett professionellt sätt. För tillämpningar där farliga mikroorganismer måste filtreras bort (BSL-3/BSL-4), kan filterskåpet utrustas med anslutningar och enheter för säker dekontaminering. Dessutom innebär underhållstekniken med utbytbara påsar extra säkerhet för operatören. Filterskåpen CamContain CS är tillverkade i rostfritt stål, gastätt svetsade och torsionståliga och uppfyller de strängaste täthetskraven, som också vanligtvis används vid kärnkraftverk. CamScan Mobile är en mobil analysenhet för automatisk testning av ett installerat filter. Som anges i standarden DIN 1822 kan det inbyggda filtret testas avseende total avskiljningsgrad och eventuella läckor. Datorn som är inbyggd i systemet lagrar mätvärdena, vilket i sin tur förenklar dokumentationen. 121

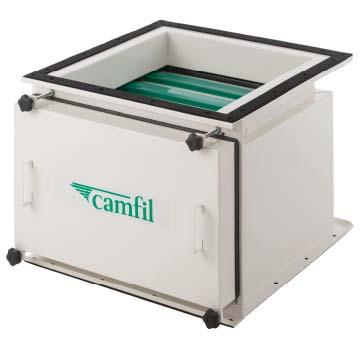

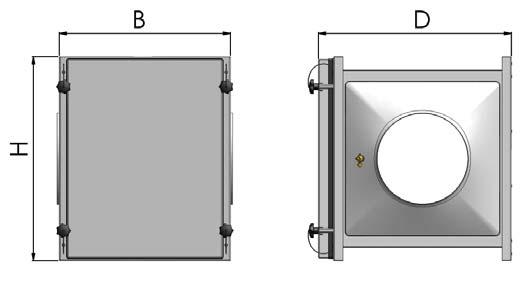

122 Filterhus & ramar Säkerhetsskåp Cambox Stabil och robust konstruktion För kompaktfilter, hel-och halvmoduler Förenklad hantering vid filterbyte Finns i utförande för kontaminationsfritt filterbyte (BIBO) Håller täthetsklass 3 enligt ISO MagiCAD APPROVED Tillämpning: Frånluftsfiltrering av kontaminerad luft i t.ex. laboratorier, isoleringsrum och infektionsavdelningar Typ: Filterskåp Utförande: Stålplåt, epoxylackad i RAL 9010 Filter: Absolute (H13-H14), Airopac och Opakair (F7-F9) Filterstorlekar: Helmodul 610x610x292 mm, halvmodul 305x610x292 mm Packning filter: 10=packning inlopp, 01/10 (PR)= packning in- eller utlopp vändbart. Dimensionering: Rekommenderat luftflöde på helmodulsfiltret upp till 1800 m3/h (500 l/s) Notera: BIBO=Bag in, Bag out. Plastpåse för kontaminationsfritt filterbyte, 1m fritt för filterbyte. Tillbehör: Plastpåse i PVC med integrerad gummiring Längd=2500 mm, lös motfläns Lednyckel för filterbyte, Manometer Produktbeskrivning CamBox är ett filterskåp med cirkulär anslutning för kompaktfilter i storlek hel- och halvmodul, filterdjup 292 mm. Anslutningen finns i spiro (S) eller flänsutförande (F). Produkten finns i två olika modeller med inspektionslucka (INSP) eller plastpåsbyteslucka (BIBO). Där det ställs krav på kontaminationsfritt filterbyte väljs modell med plastpåsbyteslucka (BIBO). Filterbytet görs enkelt av en person bl.a. tack vare att luckan hängs upp på distanser. Stjärnvreden skruvas till end läge så att luckan tätar mot anläggningsytan. När stjärnvreden lossats hänger de kvar (se detaljbild). D.v.s. inga lösa delar att hålla reda på. Manometeranslutningar ingår som standard. CamBox håller täthetsklass 3 enligt ISO Exempel beskrivningstext Filterskåp: CamBox-610-S-BIBO. Filterskåp för Hepafilter med BIBO-lucka för kontaminationsfritt filterbyte. Fabrikat Camfil Svenska AB Utförande: Robust och tät konstruktion. Täthetsklass 3 enligt ISO Filter: Absolute D, DE13-610x610x292-PR-SH Tillbehör: Plastpåse i PVC med integrerad gummiring Klassificering CamBox håller täthetsklass 3 enligt ISO vid ± 1000 Pa Art. Nr. Typ Mått BxHxD (mm) Filterstorlek BxHxD (mm) Anslutnings- mått B1xH1 (mm) Anslutning Ø (mm) Vikt (kg) S-BIBO 610x 709x x 610x x F-BIBO 610x 709x x 610x x S-INSP 610x 709x x 610x x F-INSP 610x 709x x 610x x S-BIBO 610x 709x x 305x x F-BIBO 610x 709x x 305x x S-INSP 610x 709x x 305x x F-INSP 610x 709x x 305x x D + 35mm för stjärnvred. B + 15mm för anslutning. Utrymme 1m minimum bör planeras för filterbyte. 122

123 Filterhus & ramar Säkerhetsskåp CamSafe 2 Flexibelt modulsystem Täthetsprovad vid 6000 Pa, klass 3 enligt ISO Säker filterinspänning med patenterat positioneringssytem Säkert och enkelt filterbyte (BIBO) Gastät, helsvetsad stabil konstruktion CREO APPROVED Tillämpning: Frånluftsfiltrering av kontaminerad luft (partiklar,mikroorganismer och gaser). Säkert filterbyte med plastpåse (BIBO) Användningsområden är t.ex. laboratorier, isolerings- och epidemiavdelningar samt läkemedelsindustrin Typ: Filterskåp Typ: Modulärt system av säkerhetsskåp för kontaminationsfritt filterbyte (BIBO) Konstruktion: Helsvetsad i 2 mm stål Utförande: 2 mm plåttjocklek, med förborrade flänsar, täcklucka med rattar, utrymme för plastpåse vid kontaktfritt filterbyte. Epoxylackad (RAL μm) Tätningsram: Helsvetsad stabil tätningsram Filter: Förfilter (PF) djup 50 mm, tex. Aeropleat och Ecopleat. Filter (F) djup 292 mm tex. Opakair (F7-F9), Absolute (H13-H14), Acticarb (kolfilter) Filterinstallation: Låsspak med dubbel säkerhetsfunktion. Endast om filtret är rätt positionerat går det att spänna fast filtret och luckan kan ej monteras om filtret inte är inspänt Anslutning: Förborrad rektangulär fläns Mätuttag: För tryckfallstest (manometerkit som tillval) Testning: Täthetsprovad vid 6000 Pa, klass 3 enligt. ISO , L1 enligt EN1886, klass D enligt EN11237 Tillbehör: Plastpåse med integrerad O-ring, monteringskit (packningar och skruvar), anslutningsstosar och manometerkit Tillval: Rostfritt stål SS , DIN-packning, inspektionsfönster (WIN) och ATEX utförande Notera: Anslutningsstos utlopp med stativ H=700 mmformulärets nederkant Art. Nr. Typ Mått BxHxD (mm) Förfilter BxHxD (mm) Filterstorlek BxHxD (mm) Vikt (kg) Camsafe 2/ x 535x x 305x Camsafe 2/305* 730x 790x x 305x x 305x Camsafe 2/ x 535x x 610x Camsafe 2/610* 730x 790x x 610x x 610x Camsafe Plastpåse (PF) Camsafe Plastpåse (F) Utrymme minimum 1 m bör planeras för filterbyte * Förfilter djup 50mm 123

124 Filterhus & ramar Tilluftsdon Pharmaseal-E Innehåller alla de funktioner som behövs för läkemedelsoch bioteknikanläggningar Integrerad kontrollpanel: alla reglage och anslutningar tillgängliga inifrån rummet Lätt att underhålla: enkla filterbyten Helsvetsad Ställbart luftflöde, justering med radiellt spjäll Spårbarhet: unikt serienummer Individuell täthetsprovning på fabrik CREO APPROVED Tillämpning: Rena rum med turbulent luftflöde inom läkemedelsindustrin Typ: Filterskåp Typ: Tilluftsdon med topp - eller sidoanslutning för HEPA-/ULPA-filter Konstruktion: Galvaniserat stål, helsvetsad, epoxylackad vit Spjäll: Individuellt justerbart radiellt spjäll för justering av luftflödet inifrån rummet -Funktioner som kan nås inifrån rummet: *Port för statisk trycksättning *Manöverfunktion för styrning av spjället med lägesindikering *Aerosolspridningsring med port för aerosolinsprutning Filter: Högt luftflöde MEGALAM MG HFU HD (geltätning) eller HFP HD (PU-packning) beställs separat Montering av filter: Enkla filterbyten med hjälp av vridbara klackar Filtertätning: Knivprofil för direkt tätning med gel eller PU-packning Kontroll: Individuell läckagetestning vid 750 Pa med tryckfall, enligt NF M Fästanordning: Med löstagbara universalblock som hängs eller byggs in i renrummets takpaneler Montering spridare: Gångjärnsupphängd med magnetlås: SW Rotationsspridare, PF Helperforerad spridare, AV Justerbara lameller och 4W Kvadratisk konspridare. Spridarna är utbytbara och beställs separat, se sid?? Typ Mått BxHxD (mm) Filterstorlek BxHxD (mm) Anslutning Ø (mm) Vikt (kg) PHE-3P3-TS-C160-F 392x 392x x 331x ,9 PHE-5P5-TS-C250-F 595x 595x x 535x ,7 PHE-11P5-TS-C315-F 595x 1195x x 1087x ,5 PHE-3P3-LS-C160-F 392x 392x x 331x ,9 PHE-5P5-LS-C250-F 595x 595x x 535x ,7 PHE-11P5-LS-C315-F 595x 1195x x 1087x ,5 Spridare ingår ej 124

125 Filterhus & ramar Tilluftsdon Cleandistri Utrustad som standard med uttag för mätning av tryckfall och partikelkoncentration Dokumenterad jämn spridningsbild Toppanslutning Hel- och halvmodul Filterbyte innifrån rummet MagiCAD APPROVED Tillämpning: Rum med höga krav på renhet, som tex operations- och renrum Typ: Tilluftsdon Typ: Tilluftsdon med toppanslutning för EPA/HEPA filter Utförande: Anslutningslåda i galvaniserat stål, lackerad i RAL9010 Spridare med spännanordning: Perforerad i anodiserad aluminium Beskrivning: En komplett Cleandistri består av: anslutningslåda (A), mätuttag (B), spännanordning 4st (C) och spridare (D) Filter: EPA, filterklass E10-E12. HEPA, filterklass H13,H14 med PUpackning. Se respektive produktblad Tillval: Camdistri Connection, sidoanslutning till rektangulär eller cirkulär kanal Anslutning: Anslutningsmått Ø 315- och 200 mm Notera: Spridare beställs separat, finns även i lackerat utförande Art. Nr. Typ Mått BxHxD (mm) Filterstorlek BxHxD (mm) Anslutning Ø (mm) Vikt (kg) Spridare125/220/ x 445x Spridare250/600/ x 750x 95 3, x 320x x 610x x 320x x 610x , x 320x x 610x x 625x x 610x , x 625x x 610x x 625x x 610x *Obs! Totalhöjd+70 mm med inloppskona 125

126 Filterhus & ramar Tilluftsdon CamSeal Enkelt filterbyte, inga verktyg behövs Mätuttag för läckage- och tryckfallstestning Låga tryckfall, stor filteryta För renrum med omblandande ventilation Topp- eller sidoanslutning Flera typer av spridargaller MagiCAD APPROVED Tillämpning: Rum med höga krav på renhet, som tex operations- och renrum Typ: Tilluftsdon Tillval: Typ: Tilluftsdon med HEPA-filter för omblandande ventilation. Utförande: Anslutningslåda i galvaniserat stål, spridardel lackad i RAL9010. Filter: HEPA-filter med PU-packning, Megalam H14 med god filtreringsförmåga och stor filterarea, vilket ger låga tryckfall. Beröringsskydd på båda sidor. Finns även i filterklass E10. Montering av filter: Utan verktyg med hjälp av vridbara låsklackar. Mätuttag: För läckage- och tryckfallstestning med åtkomst inifrån rummet. Anslutning: Topp- (TS) eller sidoanslutning (LS). Demonterbar kanalanslutning. Spridaralternativ: Rotation (SW), Helperforerad (PF) Justerbara lameller (AV) och Kvadratisk konspridare (4W), alla lackerade i RAL9010. Montering spridare: Gångjärnsupphängd med magnetlås. Notera: Utbytbara spridare. Tillval: Integrerat spjäll (D), justerbart från rumssida. Filter: HEPA-filter med PU-packning, Megalam H14 med god filtreringsförmåga och stor filterarea, vilket ger låga tryckfall Bröringsskydd på båda sidor. Montering av filter: Utan verktyg med hjälp av vridbara låsklackar Mätuttag: För läckage- och tryckfallstestning med åtkomst inifrån rummet Anslutning: Topp- (TS) eller sidoanslutning (LS). Demonterbar kanalanslutning Spridaralternativ: Rotation (SW), Helperforerad (PF) Justerbara lameller (AV) och Kvadratisk konspridare (4W), alla målade i RAL9010 Montering spridare: Gångjärnsupphängd med infällda magnetlås. Notera: Spridarna är utbytbara och beställs separat se sid?? Tillval: Integrerat spjäll (D), justerbart från rumssida Art. Nr. Typ EN1822 Mått BxHxD (mm) Anslutning Ø (mm) Luftflöde/tryckfall vid 0,45 m/s (m³/h/pa) Area (m²) Don CSL-3P3-LS-C x 392x , Don CSL-4P4-LS-C x 544x , Don CSL-5P5-LS-C x 595x , Don CSL-3P3-LS-C160D 392x 392x Don CSL-4P4-LS-C250D 544x 544x , Don CSL-5P5-LS-C250D 595x 595x , Don CSL-11P5-LS-C315D 1195x 595x , Don CSL-3P3-TS-C x 392x Don CSL-4P4-TS-C x 544x , Don CSL-5P5-TS-C x 595x Don CSL-11P5-TS-C x 595x Don CSL-11P5-TS-C x 595x , Don CSL-11P5-LS-C315 Ansl.B1-sidan 1195x 595x , Don CSL-11P5-LS-C315 Ansl.B2-sidan 1195x 595x , MG14 HFC HD-2G for 3P3 H14 301x 301x / 74 5,3 3, MG14 HFC HD-2G for 4P4 H14 453x 453x / , MG14 HFC HD-2G for 5P5 H14 504x 504x / 73 14,9 6, MG14 HFC HD-2G-for 11P5 H x 85x / 73 34,7 11,5 Vikt (kg) 126

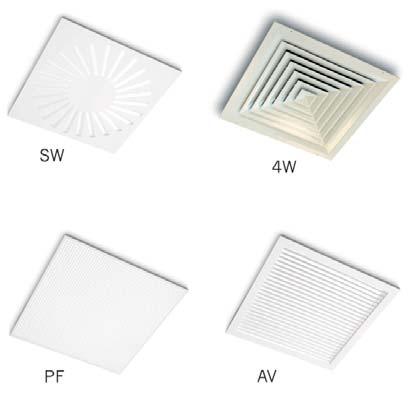

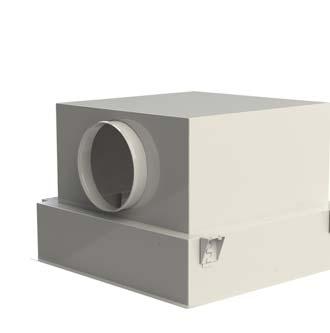

127 Filterhus & ramar Tilluftsdon Spridare CamSeal, Cleanseal och Pharmaseal E Passar till CamSeal, Cleanseal och Pharmaseal-E Gångjärnsförsedda Nedfällbara Enkelt spridarbyte Vitlackerade i RAL9010 Tillämpning: Tillbehör till anslutningslåda CamSeal, Cleanseal och Pharmaseal-E Typ: Spridare Tillval: Utförande: Stål, vitlackerad i RAL9010 SW: Rotationsspridare PF: Helperforerad spridare AV: Justerbara lameller 4W: Kvadratisk konspridare Montering: Gångjärnsupphängda med infälld magnetlåsning Art. Nr. Typ Mått BxHxD (mm) Vikt (kg) SW-3P3 346x 346x 20 1, SW-4P4 498x 498x 20 2, SW-5P5 549x 549x 20 2, SW-6P6 651x 651x 20 3, PF-3P3 346x 346x PF-4P4 498x 498x 16 2, PF-5P5 549x 549x 16 2, PF-6P6 651x 651x 16 3, PF-11P5 1149x 549x 16 5, PF-12P6 1261x 651x AV-3P3 347x 347x 47 2, AV-4P4 499x 499x 47 4, AV-5P5 549x 549x AV-6P6 651x 651x AV-11P5 549x 1149x AV-12P6 1261x 651x 47 10, W-3P3 347x 347x W-4P4 499x 499x 35 2, W-5P5 549x 549x 35 3, W-6P6 651x 651x 35 3, W-11P5 549x 1149x 35 6, W-12P6 1261x 651x 35 6,5 127

128 Installationsprodukter CleanSeal Product Overview SPRIDARALTERNATIV ILABLE DIFFUSER HELPERFORERAD (PF) ROTATION (SW) KVADRATISK KONSPRIDARE (4W) JUSTERBARA LAMELLER (AV) ANSLUTNING AVAILABLE CONFIGURATIONSNS TOPPANSLUTNING ENTRY REKTANGULÄR RECTANGULAR SIDANSLUTNING SIDE ENTRY SIDANSLUTNING SIDE ENTRY MED SPJÄLL SIDANSLUTNING SIDE ENTRY 128 STANDARDSTORLEKAR STANDARDIZED DIMENSIONS FILTER (ext./mm) 305 x x x x x x 610 3P3 4P4 5P5 6P6 11P5 12P6 392 x x x 595 RAM FRAME (ext./mm) 697 x x x 697 PACKNINGSVARIANTER AVAILABLE FOR ALL GASKET TYPES PU- DIN- gel- PU- GELTÄTNING och DIN-tätning As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice.

129 Luftrenare & tillbehör Produkter Komfort City S Sida 130 Komfort City M Sida 131 Industri CC 800 Sida 132 Industri CC 2000 Sida 133 Industri CC 6000 Sida

130 Luftrenare & tillbehör Komfort City S Friskare personal Mindre städning Mindre astma och allergirelaterande besvär Minskad miljöpåverkan Minskar odörer Tillämpning: Luftrenare designad och utvecklad för t.ex bostäder, sjukhus och kontor, där ren luft spelar roll Strömförsörjning (V): V Typ: Luftrenare Tillval: Filter: H13/Molekylär Installation: Golv Design: Vit, Svart Average Air purification area: 45m² C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Art. Nr. Typ Mått BxHxD (mm) Vikt (kg) City S (Vit) 340x 465x City S (Svart) 340x 465x Utbyte huvudfilter* Utbyte förfilter** * 2st/enhet (H13/molekulär) ** 2st/enhet (förfilter PPI-mattor) 130

131 Luftrenare & tillbehör Komfort City M Friskare personal Mindre städning Mindre astma och allergirelaterande besvär Minskad miljöpåverkan Tar bort lukt och odör Tillämpning: Luftrenare för alla typer av inomhusmiljöer, till exempel skolor, hem, kontor, publika miljöer såväl som rumsmiljöer med höga krav på renhet Strömförsörjning (V): V Typ: Luftrenare Tillval: Filter: H13/Molekylär Installation: Golv Design: Vit. svart Luftreningsyta: 75m² C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Art. Nr. Typ Mått BxHxD (mm) Vikt (kg) City M (Vit) 340x 720x City M (Svart) 340x 720x Utbyte huvudfilter* Utbyte förfilter** * 2st/enhet H13/molekulär ** 2st/enhet förfilter PPI-mattor 131

132 Luftrenare & tillbehör Industri CC 800 Friskare personal Mindre städning Sänker energikostnaden Skonar miljön Rena produkter och färre driftsstörningar Tillämpning: Luftrenare för alla typer av luftrening för inomhusmiljöer, inklusive kontor, hem, skolor och andra publika miljöer och inomhusytor med höga krav på renhet. Kan kopplas till uteluft Strömförsörjning (V): V Typ: Luftrenare Tillval: Filter: E11 Installation: Mobil eller stationär Design: Rostfritt stål/vit Luftreningsyta: 120m² T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Art. Nr. Typ Mått BxHxD (mm) Ljudnivå (db) Vikt (kg) CC 800 rostfri 550x 638x CC 800 vit 550x 638x

133 Luftrenare & tillbehör Industri CC 2000 Friskare personal Eliminerar tobaksrök, svetsrök, byggdamm, fibrer, pollen, asbests och samtliga partiklar ner till ultrafina partiklar Skonar miljön Rena produkter och färre driftsstörningar Sänker energikostnaden Mindre städning T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Luftrenare för dammiga miljöer och lokaler såsom lager, läkemedel, livsmedelsindustri, tung industri, pappersbruk, svetshallar, byggen, tvätterier, träindustrier, bagerier, förpackningstillverkning, tryckerier, djurstallar, processindustrier och varuhus. Är även bra för byggarbeten, rivning lackeringsarbeten och kan fås med molekylärfiltrering som tillbehör Strömförsörjning (V): V Typ: Luftrenare Tillval: Filter: F7, E11 Anslutning: 2 standardstosar diameter 160 mm Montering: Mobil eller stationär eller på vägg/golv Att notera: Möjligheter för molekylär filtrering finns som standard Design: Rosfritt skal Luftreningsyta: 300m² Art. Nr. Typ Mått BxHxD (mm) Ljudnivå (db) Energiförbrukning (W) Vikt (kg) CC 2000 Handle 702x 987x CC 2000 Basic 550x 783x * Andra filterklasser efter förfrågan 133

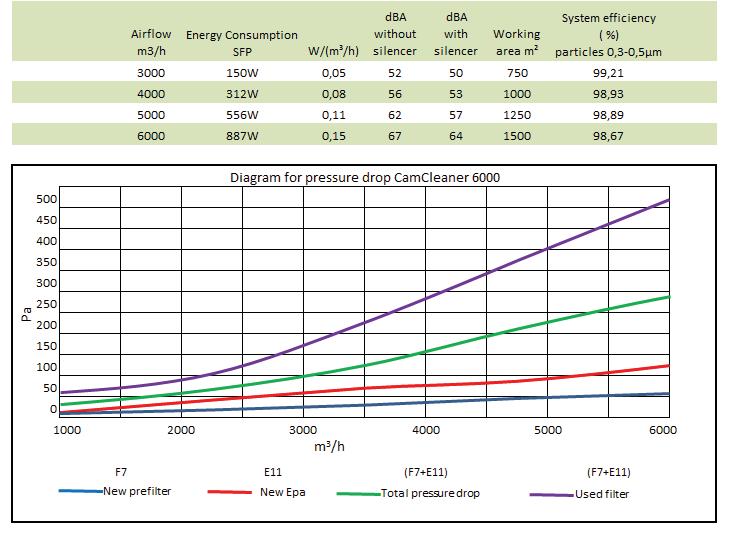

134 Luftrenare & tillbehör Industri CC 6000 Friskare personal Eliminerar tobaksrök, svetsrök, byggdamm, fibrer, pollen, asbest och de ultrafina partiklarna Sänker energikostnaden Skonar miljön Rena produkter och färre driftsstörningar Sänker medeltemperaturen i lokaler med högre takhöjd Mindre städning T E S T E D ISO16890 ACCORDING TO T E S T E D EN 779:2012 ACCORDING TO C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED Tillämpning: Luftrenare för dammiga miljöer och större lokaler inom läkemedels-, livsmedels och tung industri, pappersbruk, svetshallar, byggen, tvätterier, träindustrier, bagerier, förpackningstillverkning, tryckerier, djurstallar, processindustrier, varuhus samt andra specialapplikationer såsom uppgradering av renrumsmiljöer eller andra monteringsmiljöer som är klassificerade Typ: Luftrenare Tillval: Strömförsörjning: 1-fas 230V / 3-fas V Frekvens: 50Hz Filter: F7, E11-H13 Antal filter / enhet: 4 förfilter + 2 huvudfilter Fläkt: EC fläkt med varvtal- och tryckreglering Kapacitet: m³/h Anslutning: 4 st standard runda (diameter 315mm) eller 2 st standard runda (diameter 315mm) och 2 st runda (diameter 250mm) med ljuddämpare Montering: Mobil eller stationär, golv-, vägg- eller takmonteras, monteras i tak med vajer eller pendelarmar Vikt: 130,5kg inklusive filter Art. Nr. Typ Mått BxHxD (mm) Ljudnivå (db) Energiförbrukning (W) Vikt (kg) Luftvolym (m³/h) CC 6000, V, 3 fas* 798x 1968x , CC 6000, 230V, 1 fas* 798x 1968x , CC 6000, V, 3 fas** 1262x 1359x , CC 6000, 230V, 1 fas** 1262x 1359x , *Stående **Liggande 134

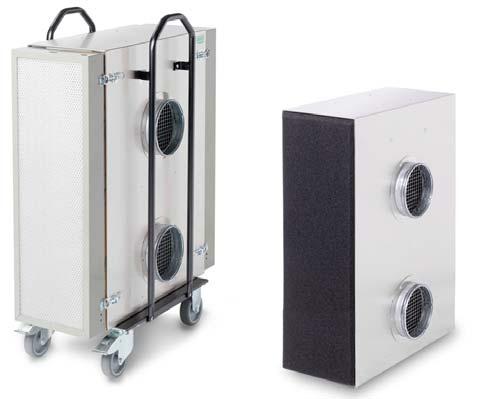

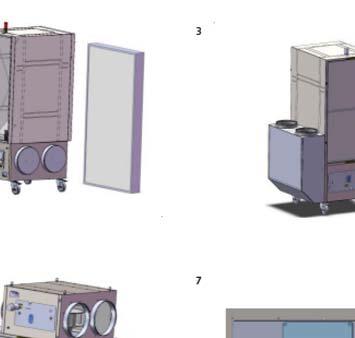

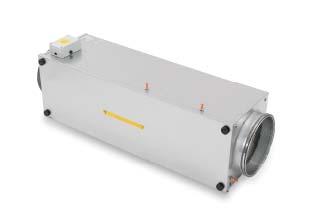

135 Luftrenare Tillbehör Tillbehör & uppgraderingar Luftrenare 300 Concealed Uppgraderingar / Tillbehör / Utbytesfilter Luftrenare CC 800 Uppgraderingar / Tillbehör / Utbytesfilter Art. Nr Uppgraderingar Beskrivning Uppgradering med MiniCarb för eliminering av odörer (VOC), och 97 mm Ecopleat Uppgradering med MiniCarb för eliminering av Formaldehyd, och 97mm Ecopleat Uppgradering till H13 Artikelnr. Uppgradering Benämning Hepa 13 (inkl. 2 st H13 fi lter) Filterklass enligt EN1822 Antal per luftrenare H13 2 Kommentarer Tillbehör Tillbehör Engelsk elkontakt Molekylärbox med 3 st Camcarb Green-R 2600 VOC 1 Utbyte HI-FLO XLT 7 D50+ HFGX-F7-287/287/ MICRETAIN TRE X287X ECOPLEAT ECO 3GPF 287X287X97-M5 MEGAFLO MFE X287X292-01/10 *1 MINICARB MINICARB/eliminering av odörer(voc) d=90/80 mm L=250 2 MINICARB MINICARB/ eliminering av formaldhyd d=90/80 mm L= Sugsida (uteluftsanslutning) Engelsk elkontakt 230V, UK 50Hz Hjulplatta Förfi ltermatta 2 Utbyte 1 1 Huvudfilter Micretain MXEM x610x E11 2 Std Huvudfilter Absolute MXE X610X H13 2 CamCarb Green-R 2600 VOC 3 * Andra filterklasser på förfrågan Hanteringsinstruktioner Läge Luftflöde m³/h Energi förbrukning /W Ljudnivå dba Systemavskiljning 0,3-0,4μm (%) As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice > > > > > >95 135

136 Luftrenare Tillbehör Tillbehör & uppgraderingar Luftrenare CC 2000 Uppgraderingar / Tillbehör / Utbytesfilter Artikelnr.. Typ Filterklass enligt EN1822 / EN779:2012 Antal per luftrenare Kommentarer Uppgraderingar Expansionsram med 1 st Hepa H13 på tilluftsidan H Hepa 13 (inklusive 2 st H13 fi lter) H13 2 Tillbehör Molekylärbox med 6 st CamCarb Green-R 2600 VOC Sugsida Engelsk elkontakt 230V, UK 50Hz Förfi lter Hjulplatta 2 Utbyte Förfi lter Ecopleat G 3GPF (753x250x90-F7) F7 2 Standard Huvudfilter Micretain MXEM E11 (250x750x150-00) E11 2 Standard Huvudfilter Absolute MXE H13 (250x750x150-00) H13 2 Absolute MXE H13 för expansionsram på tilluftsidan 390x750x250 H13 1 CamCarb Green-R 2600 VOC 6 * Andra filterklasser på förfrågan Hanteringsinstruktioner Luftflöde m³/h Energiförbrukning/W Ljudnivå dba Systemavskiljning 0,3-0,4μm (%) > As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice.

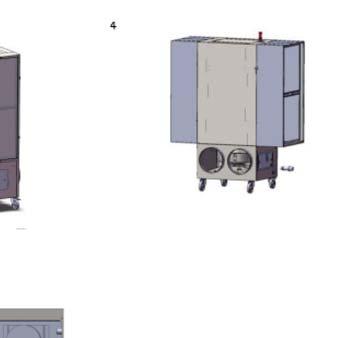

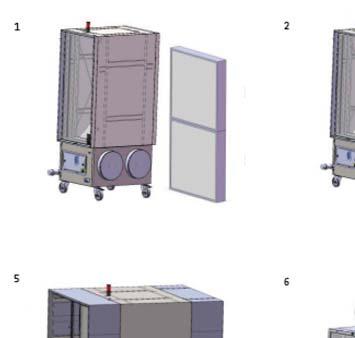

137 Luftrenare Tillbehör Tillbehör & uppgraderingar Luftrenare CC 6000 Uppgraderingar / Tillbehör / Utbytesfilter Art. Nr Typ Uppgraderingar Uppgradera förfi lter till 97mm Ecopleat Uppgradera huvudfi lter till Hepa 13 Tillbehör Ljuddämpare (enbart för vertikal modell) Expansionsram för Påsfi lter/citycarb/city-flo storlek 592/592/ max (levereras utan fi lter) Upphängningsöglor för takmontering (Horisontell) Konstantflödessensor Engelsk elkontakt (1 Fas) Engelsk elkontakt (3 Fas) Expansionsram 97mm (levereras utan fi lter) Expansionsram påsfi lter (levereras utan fi lter) Expansionsramar och fästanordning för 2 x 32 st CamCarb Green-R 1300 (levereras utan molekylärfi lter) Utbyte 8 MGMM X610X MGM X610X100-01/10 10 Ecopleat F7-610X610X50mm 11 Ecopleat F7-610X610X97mm CamCarb Green-R 1300 Andra filterval Påsfi lter XLT F7 592X592-max 380mm CityCarb OPKCC M6-01PU 592x592x292 City-Flo HFZS-F7-592/592/ Delnummer Luftflöde m 3 /h Energiförbrukning SFP W/(m 3 /h) dba m 2 avskiljning (%) Partiklar System- 0,3-0,5um As part of our continuous improvement, Camfil Farr reserve the right to change specifications without notice W 0,05 52, , W 0,08 55, , W 0, , W 0, ,67 137

138 Filter för Gasturbiner Produkter Kompaktfilter CamGT 4V-300 Sida

139 Filter för Gasturbiner Kompaktfilter CamGT 4V-300 Anpassat för hög luftfuktighet Solid konstruktion Vattentät, vattenavledande Beständig mot salt Tillämpning: Luftintag till gasturbiner Typ: Veckat kompaktfilter Ram: Helgjuten plast Packning: Ändlös PU-packning Media: Glasfiber Separator: Smältlim Tätning: Polyuretan Skyddsgaller, Utlopp: Stådgaller för filterpaket Sluttryckfall: 600 Pa Maxtemperatur: 70 C Max. tryck: 7500 Pa EFFICIENCY GUARANTEE T E S T E D EN 779:2012 ACCORDING TO C E R T I F I C AT E EN 1822 INDIVIDUALLY CERTIFIED För övriga gasturbinfilter se Art. Nr. Typ EN779 EN1822 ISO16890 Mått BxHxD (mm) Luftflöde/tryckfall (m³/h/pa) Area (m²) Vikt (kg) Initial avskilningsgrad (%) ME (%) Std F7 epm1 75% 592x 592x / Std F7 epm1 75% 592x 287x / Std F8 epm1 80% 592x 592x / Std F9 epm1 85% 592x 592x / Std F9 epm1 85% 592x 287x / Std E10 592x 592x /

140 Stoftavskiljare (APC) & tillbehör Produkter Stoftavskiljare Gold Series Sida 141 Filter cartridges HemiPleat Gold ConeTM Sida 142 Filter cartridges DuraPleat DPJ 325 Sida 143 Filter cartridges DuraPleat DPD 325 Sida

141 Stoftavskiljare (APC) & tillbehör Stoftavskiljare Gold Series Hög filtereffektivitet med HemiPleat filter Modulär konstruktion för optimal flexibilitet Hög anpassningsbarhet till OEM kunder Lätt att installera och underhålla Enkelt patronbyte med snabböppnande excenterarmar Tillämpning: Gold Series används en rad olika processer i läkemedelstillverkning, blästring, kemisk industri, svets och skärning, plastindustri och livsmedelsindustri. Kontakta Camfil för mera information Typ: Stoftavskiljare Tillval: System: Patronfilter som rensas med tryckluftspulser. Filterpatronerna är utrustade med en patenterad kon som effektiviserar rensingen samt utökar filterytan. Tryckluftpulsernas energi fördelas effektivt och filtertryckfallet blir lågt Tillval: Det finns ett antal olika varianter på explosionsskydd, specialinlopp, utmatningssystem och möjlighet att få hela eller delar av produkten i rostfritt. Kunden kan fritt välja färg Filterpatroner: Gold Series använder hängande patroner för den mest effektiva rensingen och långt filterlivslängd. Filtrens höga avskiljningsgrad och tillval med Absolutefilter gör att det ofta är möjligt att recirkulera luften Modulär konstruktion ger er det ni vill ha snabbt Varje modul klarar upp till m3/h Modulram i 4.5 mm kraftig plåt Dörrar, inlopp och paneler i 3.4 mm plåt Pulverlackad för god korrosionsbeständighet Antalet kombinationer i systemet är nästan ändlöst Vertikala patroner för bästa renseffektivitet 141

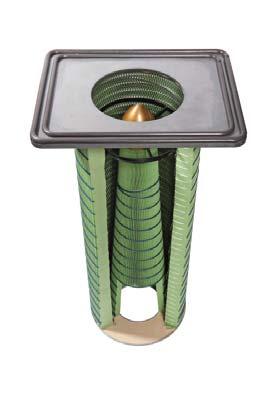

142 Stoftavskiljare (APC) & tillbehör Filter cartridges HemiPleat Gold ConeTM Original reservdel till Gold Series stoftavskiljare Vertikalt hängande patroner för bättre resning och enkelt patronbyte. Lång filterlivslängd Hög avskiljningsgrad Dubbel Platsgjuten skarvfri PU packning Låg energiförbrukning Tillämpning: Filterpatron för damm och rök i industriella applikationer Typ: Veckad cylinder Packning: Ändlös PU-packning Separator: HemiPleat Separator technology Tätning: Polyuretan Maxtemperatur: 70º Operating Filterklass: M Efficiency: 99.99% on 0.5 micron and larger particles by weight Notes: External helical cords and internal screen secure the filter element from movement Art. Nr. Typ Längd (mm) Diameter (mm) Area (m²) Vikt (kg) mediatyp GS-GR Polytech GS-FR Flamhämmande GS-CB Kolimpregnerat antistatiskt GS-XG extreme GS-XF extreme Flamhämmande GS-XC extreme Antistatisk GS-SY Synthetic GS-XS extreme Synthetic 142

143 Stoftavskiljare (APC) & tillbehör Filter cartridges DuraPleat DPJ 325 Camfils unika veckteknik med stöd för varje veck Lågt driftstryckfall Utökad filterlivslängd Hög avskiljningsgrad 100% polyester Platsgjuten skarvfri PU packning Stort antal modeller Tillämpning: Filterpatron för damm och rök i många industriella applikationer. Typ: Veckad cylinder Packning: Gummi Separator: Smältlim Technology Tätning: Polyuretan Maxtemperatur: 80 C Filterklass: M Tillval: Öppen botten, rostfria plåtdetaljer, ytterkorg Teststandard: DIN EN :2010 Notera: Invändig stödkorg i perforerad galvaniserad plåt Filterklass: M Art. Nr. Typ Längd (mm) Area (m²) DPPJ-ML-0325/0048/ P0-B DPAJ-ML-0325/0048/ P0-B DPMJ-ML-0325/0048/ P0-B DPOJ-ML-0325/0048/ P0-B DPPJ-ML-0325/0048/ P0-B DPAJ-ML-0325/0048/ P0-B DPMJ-ML-0325/0048/ P0-B DPOJ-ML-0325/0048/ P0-B DPPJ-ML-0325/0048/ P0-B DPAJ-ML-0325/0048/ P0-B DPMJ-ML-0325/0048/ P0-B DPOJ-ML-0325/0048/ P0-B DPPJ-ML-0325/0048/ P0-B DPAJ-ML-0325/0048/ P0-B DPMJ-ML-0325/0048/ P0-B DPOJ-ML-0325/0048/ P0-B

144 Stoftavskiljare (APC) & tillbehör Filter cartridges DuraPleat DPD 325 Camfils unika veckteknik med stöd för varje veck Lågt driftstryckfall Utökad filterlivslängd 100% polyester Platsgjuten skarvfri PU packning Stort antal modeller Hög avskiljningsgrad Tillämpning: Filterpatron för damm och rök i många industriella applikationer. Typ: Veckad cylinder Packning: Gummi Separator: Smältlim Technology Tätning: Polyuretan Maxtemperatur: 80 C Filterklass: M Tillval: Öppen botten, rostfria plåtdetaljer, ytterkorg Packning: Skarvlös platsgjuten polyuretan Teststandard: DIN EN :2010 Notera: Invändig stödkorg i perforerad galvaniserad plåt Filterklass: M Art. Nr. Typ Längd (mm) Area (m²) DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B ,5 DPAD-ML-0325/0048/ P0-B , DPMD-ML-0325/0048/ P0-B ,5 DPOD-ML-0325/0048/ P0-B , DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B DPPD-ML-0325/0048/ P0-B DPAD-ML-0325/0048/ P0-B DPMD-ML-0325/0048/ P0-B DPOD-ML-0325/0048/ P0-B

145 LÄR OM LUFTFILTER PÅ VÅRA FILTERSKOLOR Vid ett flertal tillfällen och på många olika platser i landet hålls vår uppskattade FilterSkola. Se nedan vilken kurs som passar dig bäst, välkommen med din anmälan. LÄR OM LUFTFILTER Grundkurs Under en förmiddag får våra kunder lära sig grunderna om luftreningsteknik och upptäcka nya samband mellan många av de faktorer som avgör ventilationsanläggningarnas effektivitet. Dessutom förklaras alla fackuttryck och en intressant dokumentation delas ut. Syftet med utbildningen är att det skall bli enklare att välja rätt fi lterkvalitet och att minimera driftskostnaderna i ventilationsanläggningen. ENERGIKURS Kurs i minskad energianvändning Hur kan jag spara energi i mitt ventilationssystem? För alla som arbetar efter en miljöplan och kanske även är ISO certifierade är detta ett alldeles utmärkt tillfälle till en aktivitet för att förbättra miljön, både vistelsemiljön inomhus och miljön i stort med minskad energianvändning. LÄR MER OM LUFTFILTER Fortsättningskurs I fortsättningskursen tränger vi ned på djupet i de olika ämnena och lägger fokus på att spara energi. Vi går igenom hur filtrets tryckfall påverkar fläktens energianvändning och vi sammanställer alla kostnader och intäkter över en livslängd för en filterinstallation i en livscykelkostnadsanalys. (LCC= Life Cycle Cost). ANMÄLAN Anmäl dig på vår hemsida camfil. l.se/filterskolan enkelt genom att skanna koden här Välkommen Under två timmar, en teoritimme och timme med praktiska övningar kommer vi att se vilka möjligheter som finns att minska fläktens energianvändning och bibehålla, eller till och med förbättra kvaliteten på tilluften och inomhusklimatet. Det är fläkten som använder energin som i hög grad påverkas av filtrets t medeltryckfall ll och vi kommer att redovisa en unik undersökning av ventilationsfläktars verkningsgrad i befintliga ventilationssystem etc. l.se

146 CAMFIL -EN GLOBAL LEDARE INOM LUFTFILTER OCH RENLUFTSLÖSNINGAR. Camfi l är världsledande när det gäller renluftslösningar med över 50 års erfarenhet i branschen. Våra lösningar skyddar människor, processer och miljöer. De främjar hälsan, ökar prestationsförmågan och både minskar och kontrollerar energiförbrukningen. Tjugofem fabriker, sex forsknings- och utvecklingsanläggningar och över 65 lokala säljkontor över hela världen kan ge kunderna all den service och support de efterfrågar. Camfi l- gruppen har sitt huvudkontor i Sverige men över 95 % av försäljningen sker på den internationella marknaden. Företaget har cirka anställda och försäljningen uppgår till drygt 6,7 miljarder SEK (2016). l.se För mer information, kontakta ditt närmsta Camfi l-kontor
