ATT VÄLJA RÄTT GIVARE

Transkript

1 GIVARE 2017

2 ATT VÄLJA RÄTT GIVARE Det finns olika sorters ekolod, alla med sina speciella kapaciteter. Och varje ekolod kräver en speciell typ av givare för att fungera så effektivt som möjligt. För optimal prestandda är det viktigt att att hitta rätt givare för ditt ekolod.

3 INNEHÅLL Ekolodsteknologi...4 Monteringsalternativ Givarguide....10

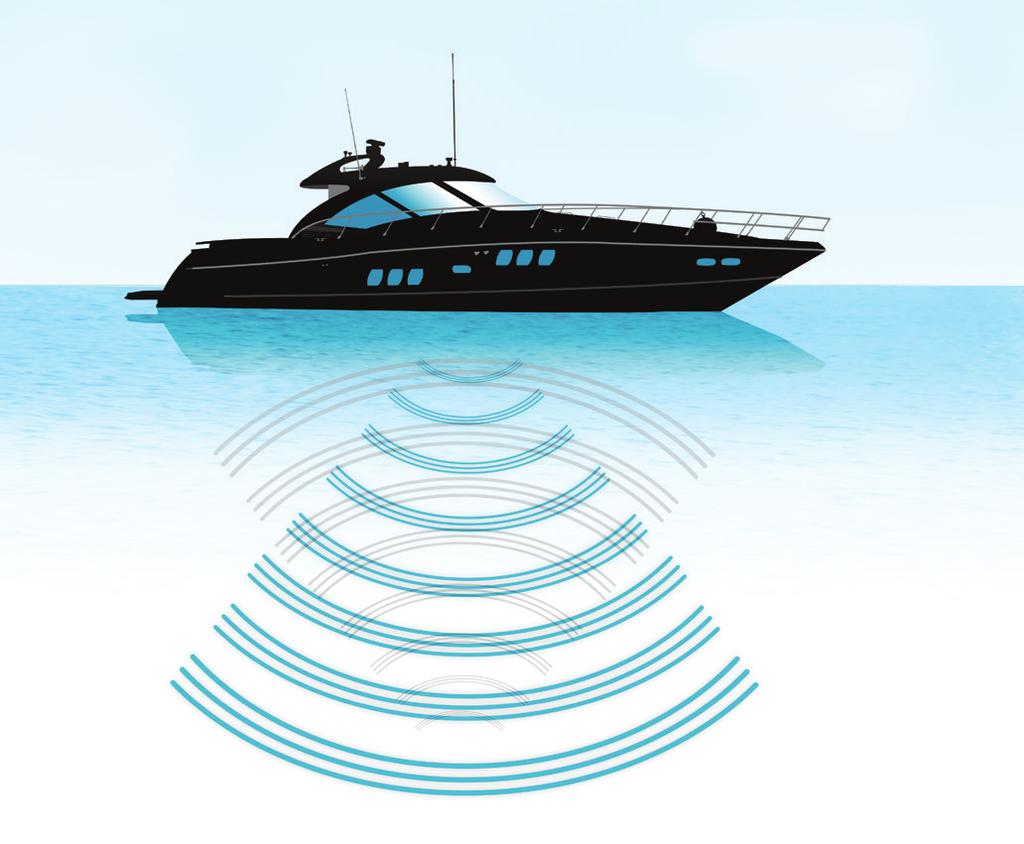

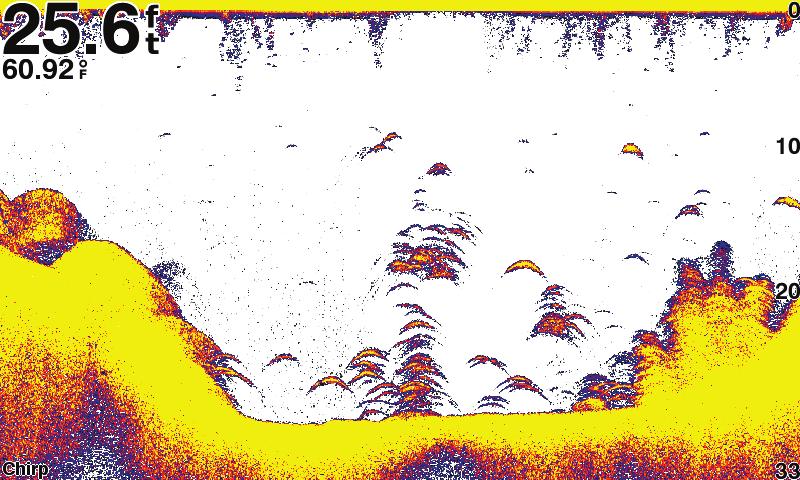

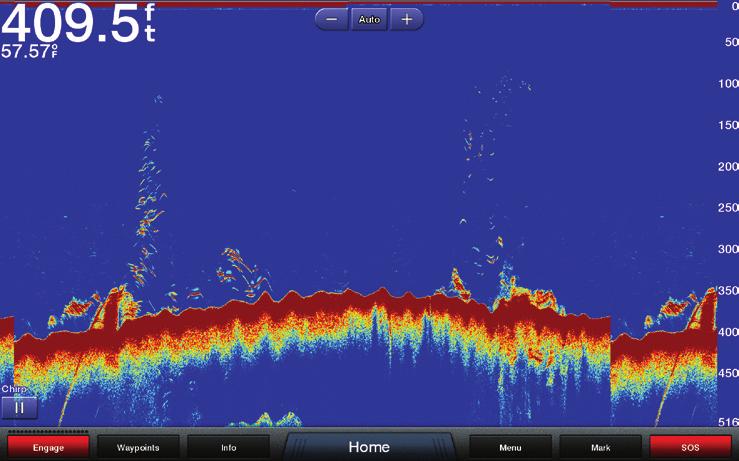

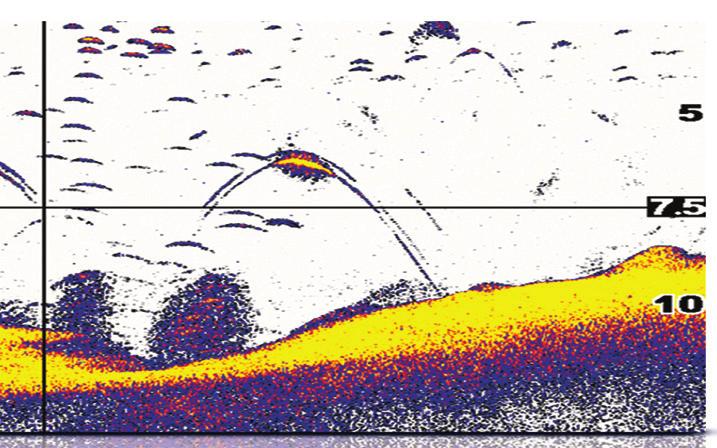

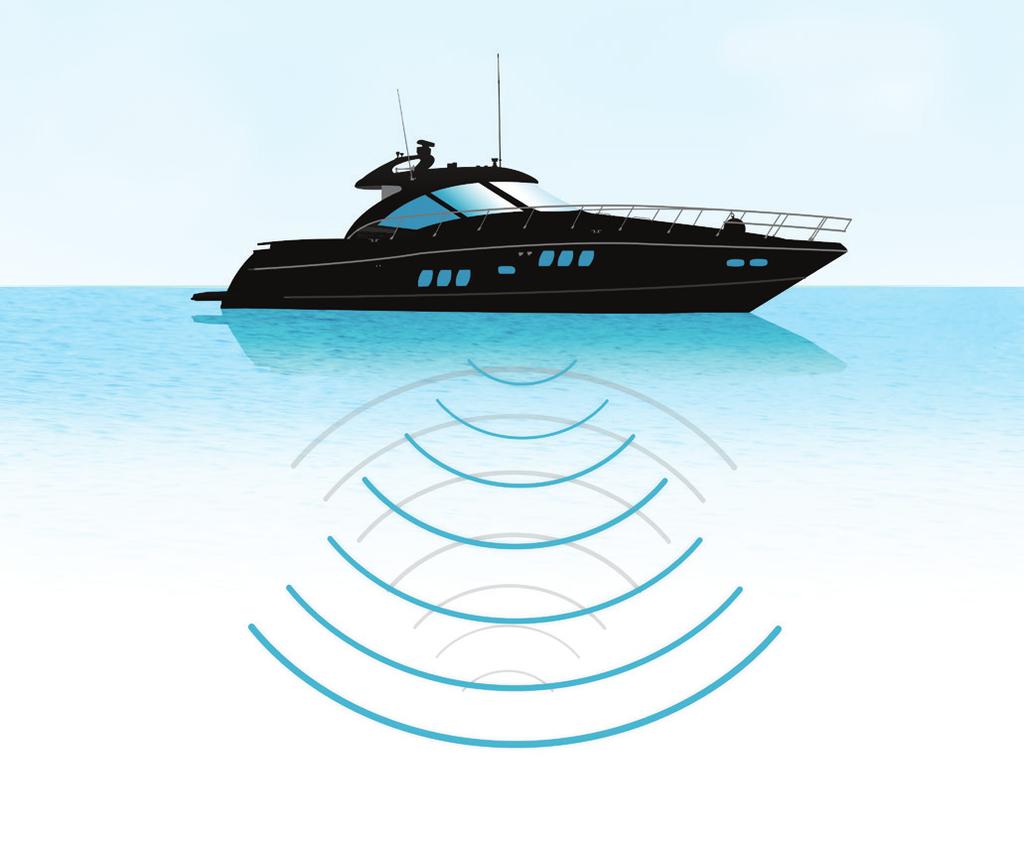

4 HD-ID itionellt ekolod itionellt ekolod finns tillgängligt på Garmins fishfinders och kombinationsenheter. Dual-beam, HD-ID-ekolod sänder på två frekvenser, normalt 77/200 khz eller 50/200 khz. ekolodsteknik är den mest sofistikerade ekolodstekniken på marknaden för fiskare och båtfolk. står för Compressed High-Intensity Radiated Pulse. StandardEKOLOD Ett vanligt ekolod sänder på en frekvens åt gången. Eftersom feedback från denna signal endast har en frekvens blir informationen ganska begränsad, vilket i sin tur leder till begränsningar för tydlighet och upplösning för de bilder du får med ett vanligt ekolod. Istället för att sända endast på en frekvens sänder ett kontinuerligt frekvenssvep (från hög till låg frekvens). ekolodsteknik tolkar därefter frekvenserna individuellt när signalernakommer tillbaka. Tack vare att detta kontinuerliga frekvenssvep förser med mycket mer omfattande information kan ekolod skapa en mycket tydligare bild med hög upplösning. VARFÖR Garmin? Kvaliteten för är beroende av inkommande data. Ju bättre datatolkning desto bättre skärmbild. Jämför oförbättrade skärmbilder från Garmin ekolodsbilder med andra -ekolodsbilder du har sett. Vi är ganska säkra på att du håller med om att Garmins produkter tolkar -data bäst av alla. Särskilt när de används tillsammans med Garmin -givare. 4

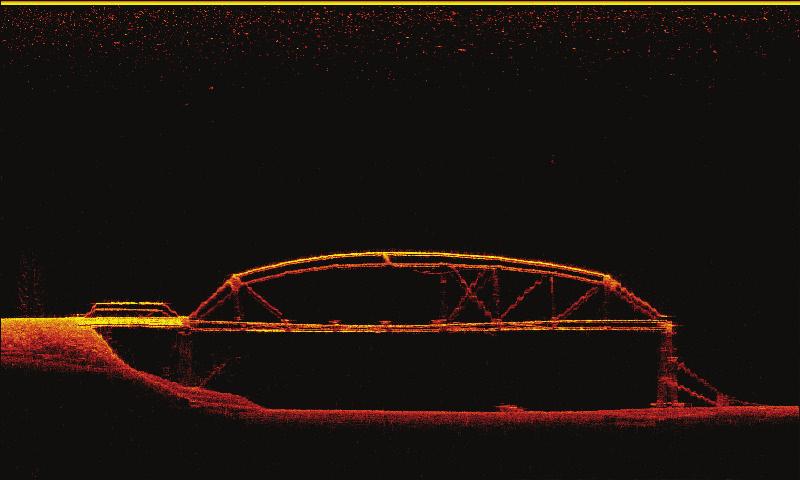

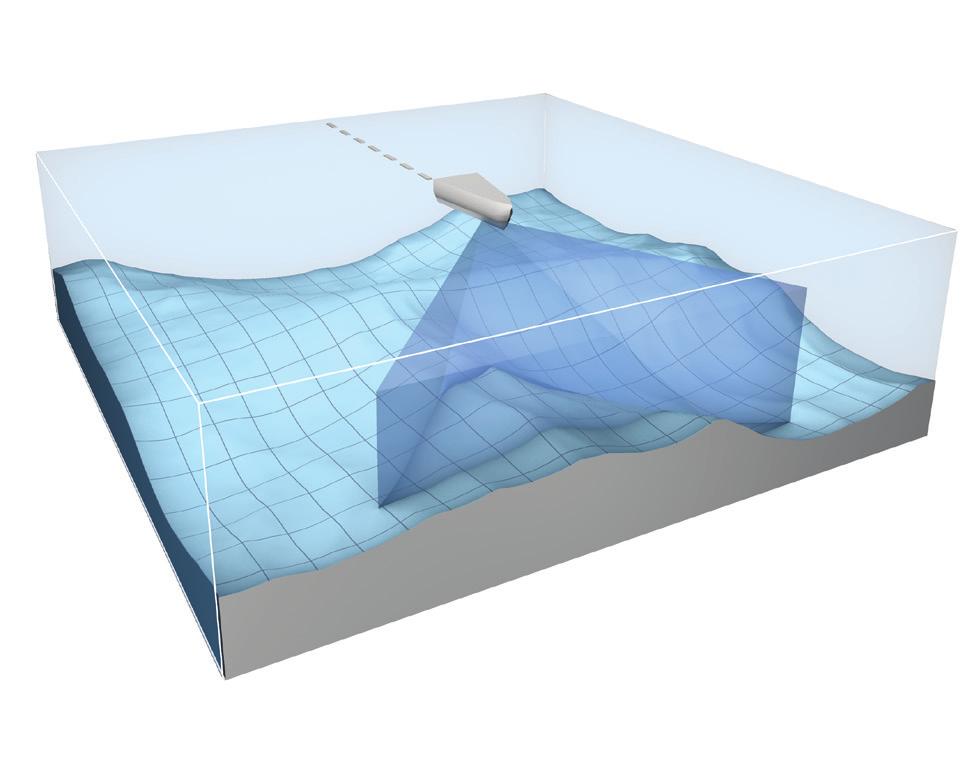

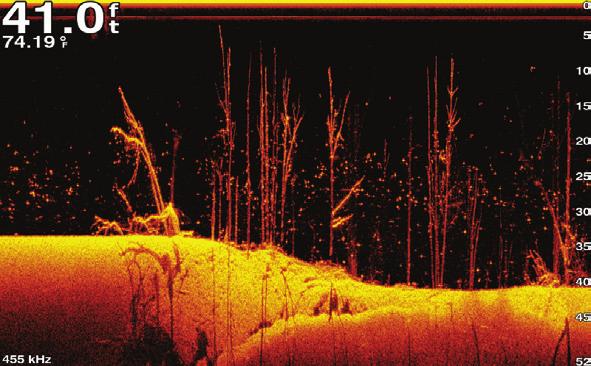

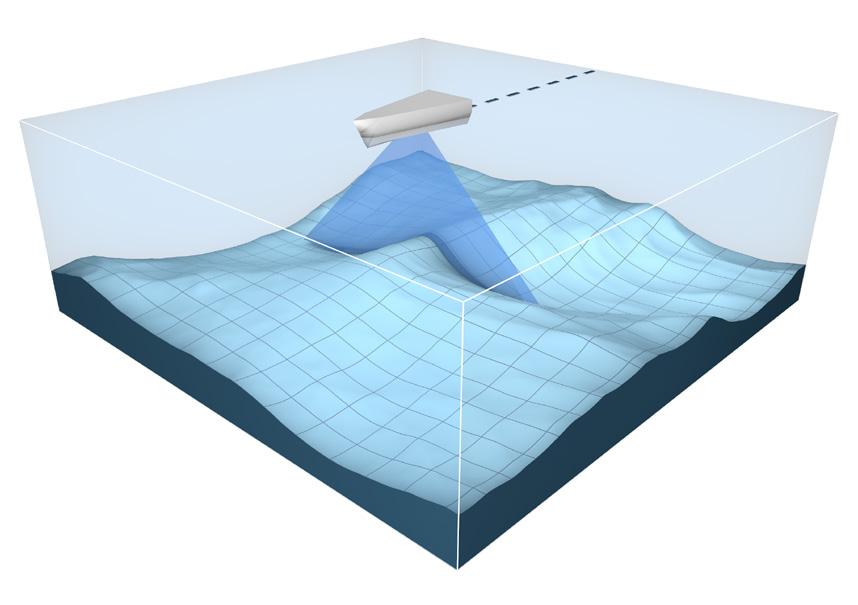

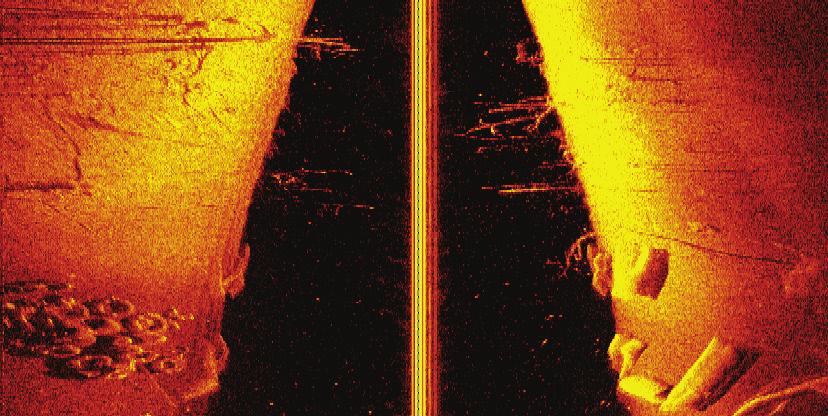

5 Ekolodsteknik MED Clearvü- OCH sidevü-tekniken FÅR DU FANTASTISK BILDKVALITET MED ÖVERLÄGSEN TYDLIGHET OCH DETALJRIKEDOM En scanningsonar som sveper ned och åt sidorna ger ekolodsbilder med hög upplösning av bottenstruktur och fisk både av det som finns under och vid sidorna av båten. Ett enastående hjälpmedel på jakten efter den perfekta fiskeplatsen. FÖRDELAR MED scanningekolod Överlägsen upplösning Mer dynamiskt Tydligare bild Förbättrad upplösning ger bättre målseparation och fantastiskt detaljerad bild. Med brett dynamiskt område kan du upptäcka små mål och se mer än vad som tidigare var möjligt. Brusdämpning ger mycket tydligare bild. ClearVü Med detta högfrekventa ekolod får du en tydligare bild av vad som finns under vattenytan och runt båten, med en mer detaljerad avbildning av föremål, strukturer och fisk. Om du väljer ClearVü med -teknik får du en ännu mer detaljerad bild. Vü Vü visar vad som finns vid sidan av båten. Det gör den till ett mycket bra hjälpmedel för att leta efter strukturer och fisk. Vü med -teknik ger en ännu mer detaljerad bild med hög upplösning av vad som finns under ytan. 5

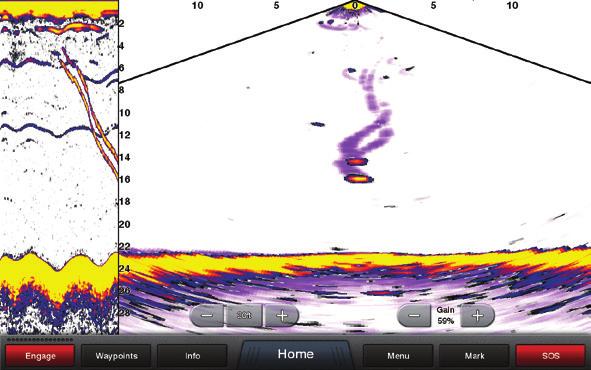

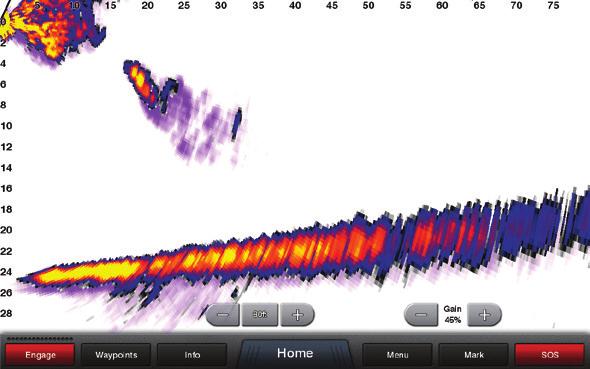

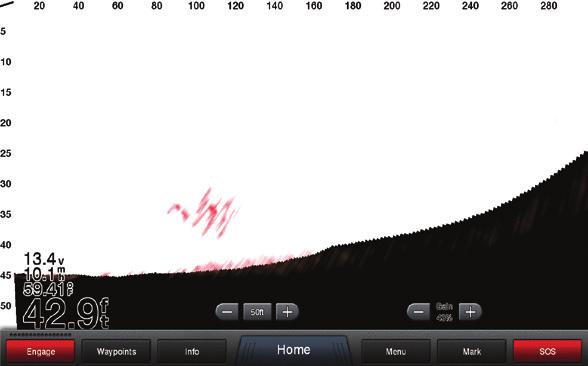

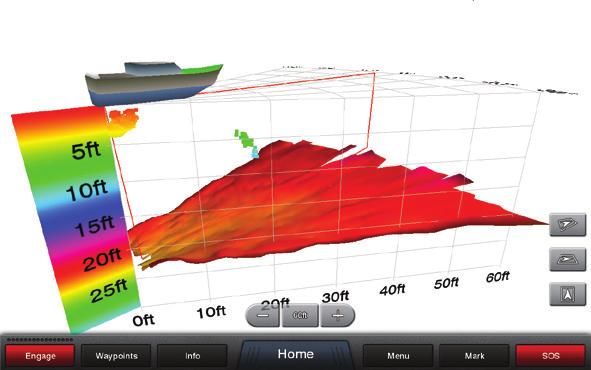

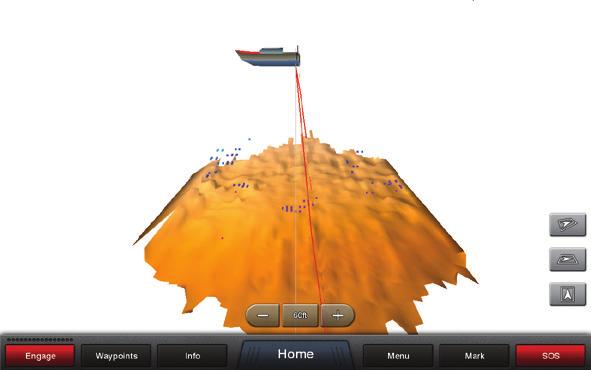

6 Panoptix Panoptix ekolod en bild säger mer än tusen ord Panoptix öppnar en helt ny värld för dig som är fiskare. Du kan se stora och små fiskar som simmar under eller framför båten i realtid och du kan till och med se ditt bete. Panoptix finns i två versioner: Panoptix och Panoptix Forward. Panoptix Panoptix Forward Med Panoptix kan du se på tre olika sätt: RealVü 3D Historical används för att söka efter fisk när båten är i rörelse. Denna inställning visar hela vattenkolumnen i 3D från botten till vattenytan. Med RealVü 3D kan du se allt som befinner sig runt din båt i 3D när båten ligger för ankar. LiveVü visar fisk som simmar mot eller bort från båten. Med Panoptix Forward kan du söka på tre sätt: med RealVü 3D Forward ser du en 3D-visning av fiskar och strukturer i vattenkolumnen framför båten. LiveVü Forward visar simmande fiskar. FrontVü ger ökad säkerhet till sjöss tack vare att den är framåtseende och visar hinder under vattenytan i realtid. 6

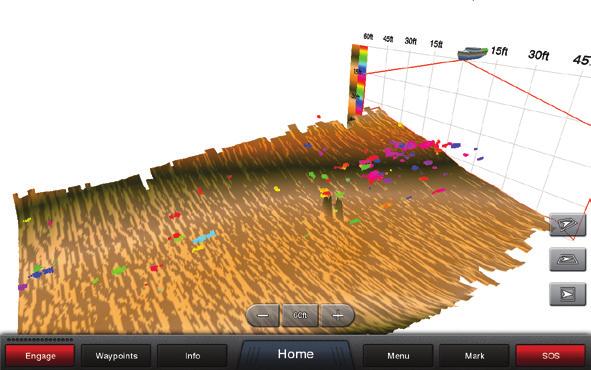

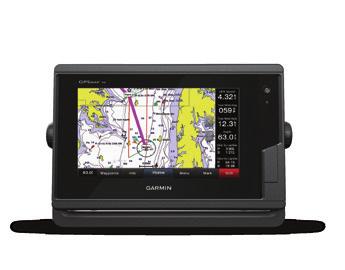

7 Panoptix Panoptix - funktioner RealVü 3D Historical Används för att söka fisk i hela vattenkolumnen i 3D från botten till vattenytan. RealVü 3D Med denna funktion kan du se objekt runt båten i 3D när du ligger för ankar. LiveVü Visar simmande fiskar och ditt bete i realtid. Panoptix FORWARD - funktioner RealVü 3D Forward Sveper framåt och visar en 3D-bild av botten, struktur och fiskar i vattenkolumnen framför båten. LiveVü Forward För en bättre och verkligare visning av simmande fiskar och ditt bete. FrontVü Tack vare att den är framåtseende kan du se hinder under vattenytan i realtid. Panoptix EKOLODSKOMPATIBLA PRODUKTER echomap 72sv/72dv echomap 92sv GPSMAP 722-serien GPSMAP 922-serien GPSMAP 1022/1222-serien GPSMAP 7400-serien GPSMAP 8400-serien 7

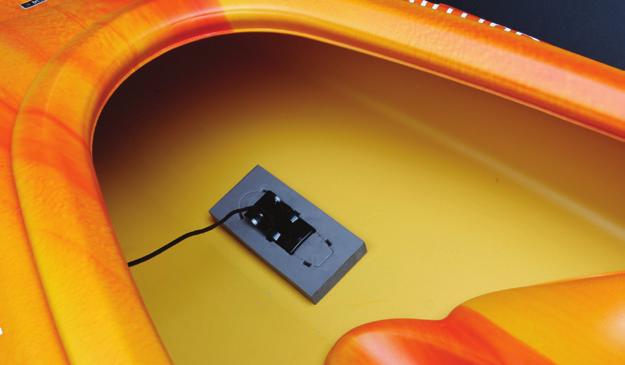

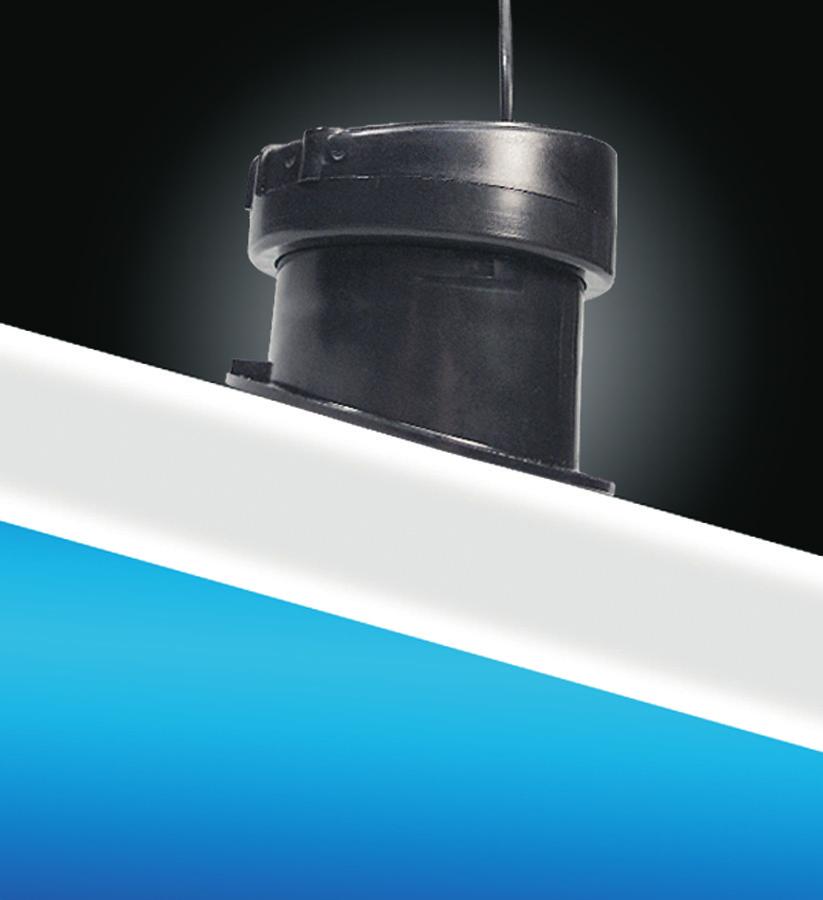

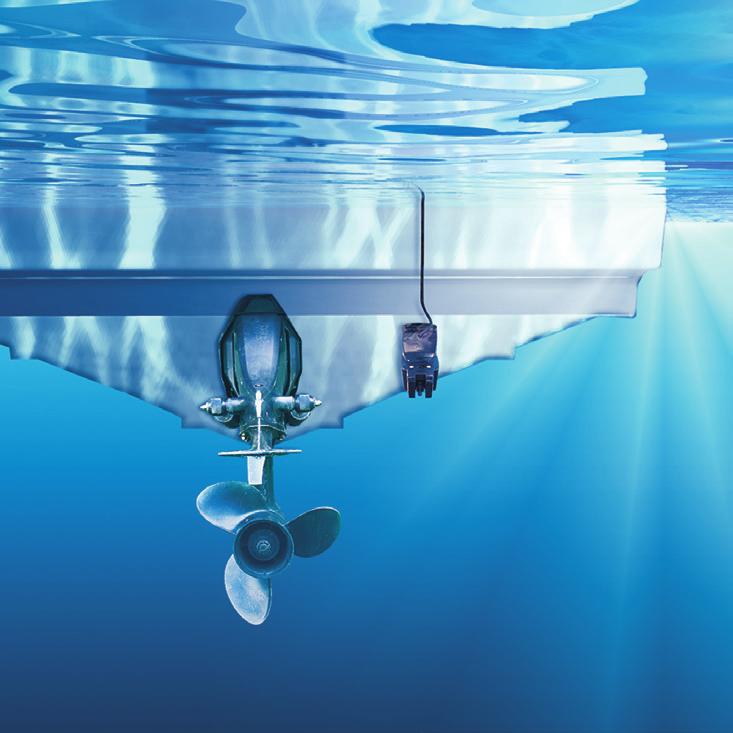

8 Monteringsalternativ RÄTT MONTERING FÖR DIN BÅT. Inombords: En inombordsgivare installeras på botten av skrovets insida och sänder signaler genom skrovet. FÖRDELAR Inget behov av att borra i båten Båten kan köras med trailer utan att givaren skadas Utsätts inte för tillväxt av marin vegetation Kan installeras och kontrolleras då båten ligger i vattnet Bra prestanda även vid högre farter så länge det inte blir turbulens i vattnet Fungerar med alla typer av motorer: inombords, utombords och drev, installerat på båt med enkelskrov Bra prestanda på både segelbåtar och motorbåtar CONS Rekommenderas ej för skrov i metall, trä och skrov med kärna Signalen kan tappas då den sänds genom ett skrov Inombordsgivare för kajak: Detta fäste fästs på insidan av kajakens skrov och signaler sänds genom skrovet. FÖRDELAR Inget behov av att borra i båten Inget som sticker ut och kan skadas då båten dras i land Utsätts inte för tillväxt av marin vegetation Enkelt att ta bort givaren NACKDELAR Rekommenderas inte för båtar i trä eller metal Något sämre signal då den sänds genom skrovet Plan yta rekommenderas vid fastsättning Trollingmotor: Fäst antingen på skaftet eller the shaft or below the body of a trolling motor FÖRDELAR Ger ekolodsbilder från fören, precis där du fiskar Lätt att installera och ta bort. Inget behov av att borra i båten Lagras med trollingmotorn då den lyfts ur vattnet NACKDELAR Ekolodsbilder visas utifrån hur trollingmotorn står, vilket inte är optimalt i alla förhållanden Hänger djupt ner i vattnet och kan lätt stöta emot föremål som är dolda under vattenytan Akterspegelsmontering: Monteras på skrovets akterspegel. FÖRDELAR Bra för båtar som körs på trailer Lätt att installera och ta bort Bra prestanda för båtar i farter uner 30 knop Kan användas vid alla typer av skrovmaterial NACKDELAR Fungerar inte på båtar med inombordsmotor Rekommenderas inte på segelbåtar på grund av slagsida Fungerar inte på båtar med stegskrov 8

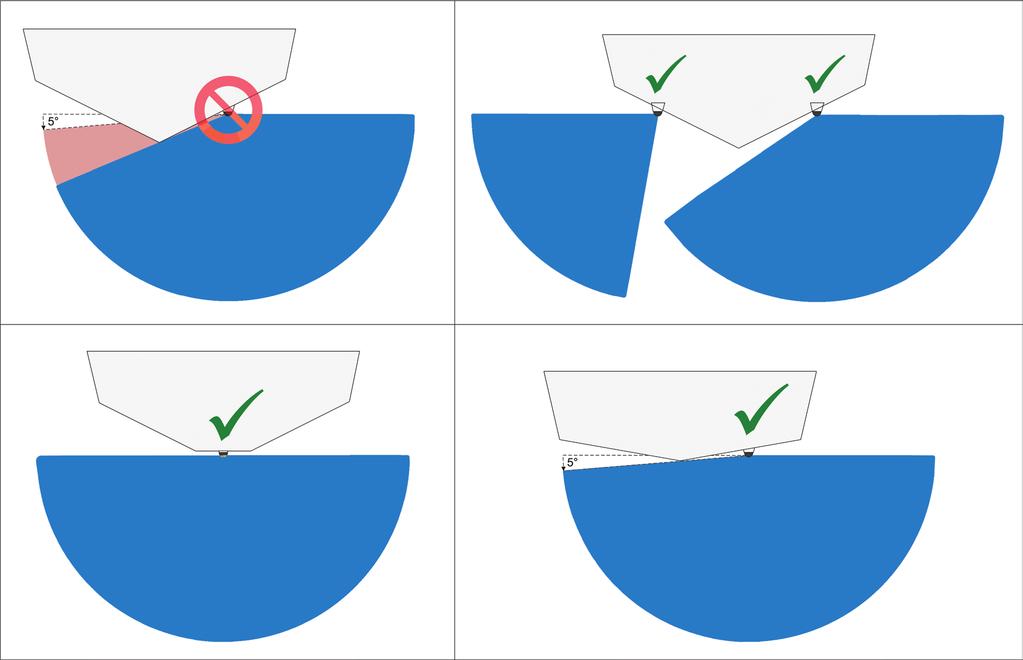

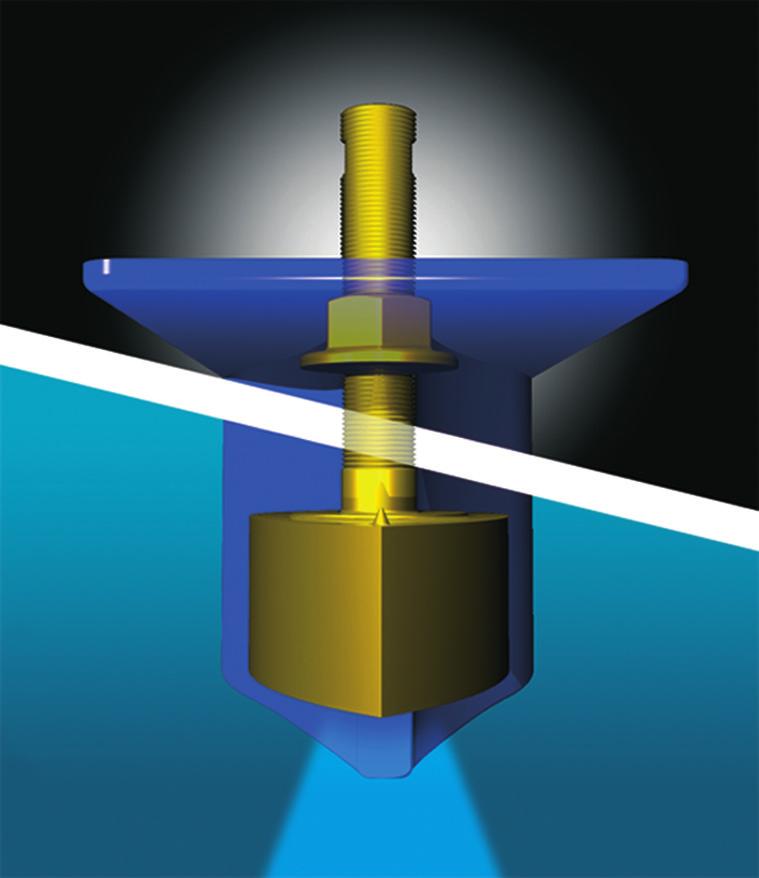

9 Monteringsalternativ Genomskrovsgivare: Genomskrovsgivare, som hörs på namnet, installeras genom att ett hål borras i båtens skrov. FÖRDELAR Fungerar oavsett motortyp: inombords, utombords eller drev Fungerar på både motorbåtar och segelbåtar Det finns genomskrovsgivare för alla typer av skrovmaterial NACKDELAR Använd inte genomskrovsgivare i plast på en träbåt. Trä sväller i kontakt med vatten så risken är att givaren blir förstörd Använd inte genomskrovsgivare i brons på båtar av aluminum och stål. Växelverkan kan ske mellan metallskrovet och bronsgivaren, särskilt i saltvatten, som förorsakar korrosion vid bronsgivaren Genomskrovsgivare finns i två utföranden: Flush och Extern. Flush genomskrovsgivare installeras plant eller nästan plant med skrovet. Dessa rekommenderas för mindre båtar med minimal skrovvinkel. De installeras ofta på segelbåtar då de ger mindre motstånd i vattnet. Externa genomskrovsgivare sticker ut från skrovets yta och kräver oftast ett monteringsblock för att vinkla givarstrålen vertikalt. Dessa är designade för större båtar som inte ska köras på trailer. Monteras i ostört vatten framför propellrar och axlar, är denna installation den mest effektiva då inget kan störa signalerna från givaren. För bästa möjliga prestanda ska givaren installeras enligt de medföljande instruktionerna för installation. Kontakta Garmins produktsupport eller en professionell installatör om du stöter på problem vid installationen. 9

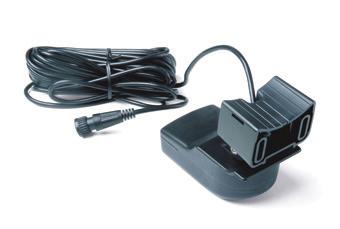

10 Multifunction displays Chartplotters & Combos Instruments Autopilots Radars VHF & AIS Sonars & Fishfinders Handheld GPS Action Cameras Cartography & Networking Givarguide Garmin-GIVARE GT15M-TM Utmärkt givare för kustnära fiske. Givaren är kortare och har en mindre bygel för enklare installation Mid Band ( khz) 600W fot. sötvatten D/T akterspegel kr K K R R R R itionell GT15M-IH (mellanvåg), skrovmontering för snabba båtar. Max. glasfibertjocklek är 5/8 tum Mid Band ( khz) 600W fot. sötvatten D skrovvinkel kr K K R K R R GT8HW-IH Visar tydlig upplösning av botten, skarpa, tydliga och breda fiskbågar. Klarar farter över 43 knop. High wide ( kHz) 250W fot. sötvatten D/T skrovvinkel kr R R R K = KompatibeL R = ReKommendeRAS GT8HW-IF itionell High Wide -givare som är perfekt för isfiskare. Tydlig upplösning av botten, High Wide ( skarpa, tydliga och breda fiskbågar och bredare 240kHz) lobvinkel ger större täckningsområde i vattnet 250W fot. sötvatten D 4 8 NA kr R R K K GT8HW-TM med High Wide lobvinkel perfekt för visning av stora, tydliga och skarpa fiskbågar som insjöfiskare och de som fiskar kustnära. Utrustad med mångsidig High Wide ( kHz) 250W fot. sötvatten D/T akterspegel kr K K R K K R Namn Bild Beskrivning Art. nr (rms) Djup/ Kabel- Skrovvinkel/ längd akterspegelsvinkel som stöds echomap chirp Dv 10xx / echomap chirp 12xx / 7400xsv 5x7 / 7x1 / 7x2 / sv & 8x0 / 9x2 / 10x0 GSD 25 xs ClearVü/itionELl GT21-TH Optimerad för traditionell/clearvü för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig /200, 260 khz ( ) & 455 khz ( ) 600W, 2.0x51@ x29@455 40/ D/T 8 30 Upp till 25 skrovvinkel kr Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval). GT21-TM Optimerad för traditionell/clearvü för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig vattentemperaturgivare /200, 260 khz ( ) & 455 khz ( ) 600W, 2.0x51@ x29@455 40/ D/T akterspegel kr /200, 455 khz ( ) & 800 khz ( ), 2.5x53@ x29@800 R (72dv) GT20-TM Optimerad för traditionell/clearvü för tydligare bilder vid grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig vattentemperaturgivare 45/ ClearVü: 750 D/T akterspegel kr /200, 455 khz ( ) & 800 khz ( ), 45/15 2.5x53@ x29@ ClearVü: 750 D/T akterspegel kr R K R (42dv/52dv), (-3dB Djup/ Kabel- Skrovvinkel/ längd akterspegelsvinkel som stöds echomap chirp Dv 10xx / echomap chirp 12xx / 7400xsv 5x7 / 7x1 / 7x2 / sv & 8x0 / 9x2 / 10x0 GSD 25 xs ClearVü/itionELl GT23M-TH traditionell/clearvü optimerad för djupprestanda och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Vu Mid Band ( khz) 260 khz ( khz) 455 khz ( khz) /Chirp 600W, 40/ x29@455 D/T skrovvinkel kr K K R K K R GT23M-TM traditionell/clearvü optimerad för djupprestanda och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Vu Mid Band ( khz) 260 khz ( khz) 455 khz ( khz) /Chirp 600W, 40/ x29@455 D/T akterspegel kr K K R K K R Denna guide är en översikt, se Garmin.se för en komplett lista. GT22HW-TM traditionell/clearvü optimerad för tydligare bilder på grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig High Wide ( kHz) 455 khz ( khz) 800 khz ( khz) Vu 250W Vu x50@ x30@ D/T akterspegel kr R K R K K R Djup/ Kabel- Skrovvinkel/ längd akterspegelsvinkel som stöds echomap chirp Dv 10xx / echomap chirp 12xx / 7400xsv 5x7 / 7x1 / 7x2 / sv & 8x0 / 9x2 / 10x0 GSD 25 xs 10

11 Extra adapterkabel kan behövas, beroende på vilken konfiguratinon din enhet har (tillval). Givarguide Garmin-GIVARE ClearVü/sidevÜ allt-i-ett traditionell/chirp ClearVü/sidevÜ T GT40-TM itionell/vü/clearvü (allt-i-ett) optimerad för tydligare bilder vid grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig GT41-TM itionell/vü/clearvü (allt-i-ett) optimerad för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig GT41-TH itionell/vü/clearvü (allt-i-ett) optimerad för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig GT41-THP itionell/vü/clearvü (allt-i-ett) optimerad för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig GT30-TM Vü/ClearVü optimerad för tydligare bilder vid grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med GT30-TH Vü/ClearVü optimerad för tydligare bilder vid grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med GT30-THP Vü/ClearVü optimerad för tydligare bilder vid grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med /200 / /200, Vu 260/ /200 Vu 260/ /200 Vu 260/455 / / / , 600W, 600W, 600W, (º) LF/HF 45/15 1.1x53@ x30@800 40/10 2.0x51@ x29@455 40/10 2.0x51@ x29@455 40/10 2.0x51@ x29@ x53@ x30@ x53@ x30@ x53@ x30@ x53@ x30@ x53@ x30@ x53@ x30@ sötvatten 900 Saltvatten Djup/ Kabel- Skrovvinkel/ längd akterspegelsvinkel som stöds D/T akterspegel kr D/T akterspegel kr D/T m + 30ft ext. Upp till 5 skrovvinkel kr D/T m + 30ft ext. Upp till 25 skrovvinkel kr Djup/ Kabel- Skrovvinkel/ längd akterspegelsvinkel som stöds D/T akterspegel kr D/T m + 30ft ext. Upp till 5 skrovvinkel kr D/T m + 30ft ext. Upp till 25 skrovvinkel kr echomap chirp cv echomap 10xx / 12xx 5x7 / 7x1 / chirp / 7400xsv 7x2 / 8x0 / sv & 9x2 / 10x0 xs GSD 25 GCV 10 echomap chirp cv echomap 10xx / 12xx 5x7 / 7x1 / chirp / 7400xsv 7x2 / 8x0 / sv & 9x2 / 10x0 xs GSD 25 GCV 10 R R R Denna guide är en översikt, se Garmin.se för en komplett lista. K = KompatibeL R = ReKommendeRAS 11

12 Multifunction displays Chartplotters & Combos Instruments Autopilots Radars VHF & AIS Sonars & Fishfinders Handheld GPS Action Cameras Cartography & Networking Givarguide Garmin-GIVARE GT52HW-TM traditionell/vü/vü optimerad för tydligare bilder på grunt vatten och för montering på trollingmotor High Wide kHz ClearVü/Vü 455 khz ( khz) 800 khz ( khz) Vu/ Vu D/T akterspegel kr AllT-i-eTT traditionell / ClearVü/vÜ R R K 250W / GT51M-THP itionella (allt-i-ett) /Vü/ Vü optimerade för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Mid-band / / 600W, / x51@ x29@ D/T m + 30ft ext. Upp till 25 skrovvinkel kr K K R / 1500 GT51M-TH itionella (allt-i-ett) /Vü/ Vü optimerade för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Mid-band / / 600W, / x51@ x29@ D/T m + 30ft ext. Upp till 5 skrovinkel kr K K R / 1500 GT51M-TM itionella (allt-i-ett) /Vü/ Vü optimerade för stora djup och tuffa förhållanden. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Mid-band / / 600W, / x51@ x29@ D/T akterspegel kr K K R / 1500 GT50M-THP (allt-i-ett) traditionell/clearvü/vü optimerad för tydligare bilder på grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Mid-band / / 300W, / x53@ x30@ D/T m + 30ft ext. Upp till 25 skrovvinkel kr K K R / 1500 Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval). GT50M-TH (allt-i-ett) traditionell/clearvü/vü optimerad för tydligare bilder på grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Mid-band / / 300W, / x53@ x30@ D/T m + 30ft ext. Upp till 5 skrovvinkel kr K K R / 1500 GT50M-TM (allt-i-ett) traditionell/vü/clearvü optimerad för tydligare bilder på grunt vatten. Mycket högupplösta bilder av vad som finns under båten. Utrustad med mångsidig Mid-band / / 300W, / x53@ x30@ D/T akterspegel kr K K R / 1500 Djup/ Skrovvinkel/ Kabel- Akterspegelsvinkel längd som stöds echomap chirp echomap chirp cv sv 10xx / 12xx / 7400xsv & GSD 25 PS21-TM Forward Framåtseende ekolod (multi-beam) med 2D live för visning av hinder och andra faror som grund. Krängningskompensation ger stabila bilder. Kompakt och lätt, idealisk för akterspegel khz 144W FrontVü Forward: 45 x Ethernet akterspegel kr PS21-TR Forward Framåtseende ekolod (multi-beam) med 2D live för visning av fiskar, bete och strukturer. Krängningskompensation ger stabila bilder. Kompakt och lätt, idealisk för trollingmotor khz 144W LiveVü Forward: 45 x Ethernet 13 Trolling motor shaft or Barrel mount kr panoptix PS60-ThruHull Nedåtseende ekolod (multi-beam) (genomskrov) med 2D live och 3D scan för visning av fiskar, bete och strukturer. Krängningskompensation ger stabila bilder khz 144W LiveVü : 120 /10, 120 /20, 120 /40 (+/- 45 fore/aft) RealVü Hist.: 120 x6 RealVü : 90 x120 (+/- 45 fore/aft sweep) 300 Ethernet 30 Upp till 25 skrovvinkel kr R (7dv only) R R (GPSMAP 7400 only) PS31-Forward Transom/ TrollingMount Framåtseende ekolod (multi-beam) med 2D live och 3D scan för visning av fiskar, bete och strukturer. Krängningskompensation ger stabila bilder khz 144W LiveVü Forward: 10 x90, 20 x90, 40 x90 (+/- 30 port/stbd) RealVü 3D Forward: 60 x90 (+/- 30 port/stbd sweep) 300 Ethernet akterspegel kr PS30- Transom/ Trolling mount Nedåtseende ekolod (multi-beam) med 2D live och 3D scan för visning av fiskar, bete och strukturer. Krängningskompensation ger stabila bilder khz 144W LiveVü : 120 /10, 120 /20, 120 /40 (+/- 45 fore/aft) RealVü Hist.: 120 x6 RealVü : 90 x120 (+/- 45 fore/aft sweep) 300 Ethernet akterspegel kr Kabellängd Skrovvinkel/ Akterspegelsvinkel som stöds echomap chirp echomap chirp dv sv 10xx / 12xx / 7400xsv & GSD 25 K = KompatibeL R = ReKommendeRAS 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs R Denna guide är en översikt, se Garmin.se för en komplett lista. 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs 12

13 Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval). MONTERING PÅ AKTERSPEGEL I SKROV Givarguide ÖVRIGA GIVARE KÖLMONTERING Skrovvinkel/ Djup/ Kabel- Akterspegelsvinkel längd som stöds PM265LM Populärt val för båtbyggare. Kölmonteringsversion av B265LM & kW 16-25/ D/T Bare wires 39 Beroende på installation kr R111LH Kölmonteringsversion av R109LH. Mycket smal stråle vid både låg och hög frekvens & kW 10x19/ D/T Bare wires 49 Beroende på installation kr CM599LHW Kölmonteringsversion av R599LH. Mycket smal lob vid låga frekvenser, bredare lob vid utökad högfrekvens. Idealisk för markering av bete och fiskar för sportfiske i grunda till normala ( fot) vattendjup & kW/ 3kW 5x9-11x23/ N/A D/T Bare wires 70 Beroende på installation kr Skrovvinkel/ Djip/ Kabel- Akterspegelsvinkel längd som stöds P72 in-hull/ trolling mount Perfekt för montering i skrov, trollingmotorer eller isfiske /200 45/ D/T 8 30 N/A kr P79 adjustable in-hull Basgivare, för montering i skrov, med ställbar skrovvinkel för enkel installation. Inte för skrov med kärna. Max. glasfibertjocklek är 5/8 tum / W 45/ D skrovvinkel kr M260 Endast i skrov-givare (1 kw). Använd inte tillsammans med skrov med kärna. Max. glasfibertjocklek är 1 tum /200 1kW 19/ D skrovvinkel kr M265LH Bästa prestanda och endast 1 kw för montering i skrov. Utmärkt prestanda i djupt vatten och enastående detaljerad visning av botten och vattenmassa. Smal stråle ger skarp, detaljerad bild. Inte för båtar med skrov med kärna & kW 16-25/ D skrovvinkel kr R111LH Skrovmonteringsversion av R109LH. Mycket smal stråle vid både låg och hög frekvens för utmärkt prestanda i djupt vatten. Inte för båtar med skrov med kärna & kW 10x19/ D/T Bare wires skrovvinkel kr Frekv Skrovvinkel/ Djup/ Kabel- Akterspegelsvinkel längd som stöds Garmin Design Dual Beam Ersätter Dual Beam-givare som medföljer echooch echomap-enheter /200 45/ D/T akterspegel 749 kr /200 45/ D/T akterspegel 849 kr P32 Triducer Djup, fart och temperatur i samma enhet /200 45/ D/S/T akterspegel kr Garmin Dual Frequency Basmodell av 2-frekvensgivare /200 40/ D/T akterspegel 849 kr P66 Triducer Den enda 50/200-givaren för akterspegelmontering som ger djup, fart och temperatur i samma enhet / W 45/ D/S/T akterspegel kr TM150M -lösning, basmodell. Kräver separat installationssats för användning med trollingmotorfäste , W 26/ D/T akterspegel kr TM265LH Bästa prestanda och endast 1 kw för montering på akterspegel. Utmärkt prestanda i djupt vatten och enastående detaljerad visning av botten och vattenmassa & kW 16-25/ D/T Bare wires akterspegel kr echomap chirp cv echomap chirp sv 10xx / 12xx / 7400xsv & GSD 25 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs GSD 24 GSD 26 K K K echomap chirp cv echomap chirp sv 10xx / 12xx / 7400xsv & GSD 25 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs GSD 24 GSD 26 K K K K K echomap chirp cv (42cv/52cv) echomap chirp sv 10xx / 12xx / 7400xsv & GSD 25 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs K (72cv) K GSD 24 GSD 26 K K K K K Denna guide är en översikt, se Garmin.se för en komplett lista. K = KompatibeL R = ReKommendeRAS 13

14 Multifunction displays Chartplotters & Combos Instruments Autopilots Radars VHF & AIS Sonars & Fishfinders Handheld GPS Action Cameras Cartography & Networking Givarguide ÖVRIGA GIVARE B260 Populär smal lobvinkel, 1 kw genomskrovsgivare med bra prestanda på djupt vatten /200 1kW 19/ D/T skrovvinkel kr B258 1 kw (mellanfrekvens) prestanda med smal lobvinkel ger bra prestanda på djupt vatten och /200 1kW bra upplösning av botten. 14x23/ 3x D/T skrovvinkel kr B744VL Long stem Version av B744V med förlängt skaft för båtar / W 45/ D/S/T skrovvinkel kr med stor skrovvinkel eller tjockt skrov med kärna. B744V Triducer Den enda genomskrovsgivare som ger djup, fart och temperatur i samma enhet / W 45/ D/S/T skrovvinkel kr B17 with temp Ger utmärkt prestanda vid hög fart. Lämplig för skrov av glasfiber eller trä. Använd inte på metallskrov / W 45/ D/T skrovvinkel kr K K B164 with 20 tilt Upp till 1 kw utan behov av fairing! Infällt bronshus sticker ut mindre än 1/4 utanför skrovet och kan sitta på trailerrullar/brits utan skada /200 1kW 22x20/ 6x D/T skrovvinkel kr Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval). traditionell (GENOMSKROV) SS60 with 20 tilt / W 45/ D/T skrovvinkel kr K K SS60 with 12 tilt Basmodell, rostfritt stål. Utmärkt för aluminiumbåtar. Kräver inte fairing / W 45/ D/T skrovvinkel kr K K SS60 with 0 tilt / W 45/ D/T skrovvinkel kr K K B60 with 12 tilt / W 45/ D/T skrovvinkel kr K K Basmodell, brons. Lämplig för skrov av glasfiber eller trä. Kräver inte fairing. B60 with 20 tilt / W 45/ D/T skrovvinkel kr K K P319 with temp Ger utmärkt prestanda vid hög fart. Lämplig för skrov av glasfiber eller metall. Använd inte på träskrov / W 45/ D/T skrovvinkel kr K K B /200 45/ D/T skrovvinkel kr with 12 tilt Ger utmärkt prestanda vid hög fart. Lämplig för skrov av glasfiber eller trä. Använd inte på B619 metallskrov /200 45/ D/T skrovvinkel kr with 20 tilt K K K K P /200 45/ D/T skrovvinkel kr with 12 tilt Ger utmärkt prestanda vid hög fart. Lämplig för skrov av glasfiber eller metall. Använd inte P19 på träskrov /200 45/ D/T skrovvinkel kr with 20 tilt K K K K Djup/ Kabel- Skrovvinkel/ längd Akterspegelsvinkel som stöds echomap chirp cv echomap chirp sv 10xx / 12xx / 7400xsv & GSD 25 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs GSD 24 GSD 26 K = KompatibeL R = ReKOMMENDERAS Denna guide är en översikt, se Garmin.se för en komplett lista. 14

15 Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval). Givarguide ÖVRIGA GIVARE traditionell (GENOMSKROV) Djuo/ Kabel- Skrovvinnkel/ längd Akterspegelsvinkel som stöds B150M with 0 tilt W 26/ D/T skrovvinkel kr B150M with 12 tilt -lösning, basmodell. Ger god djupvattenprestanda och god målseparation W 26/ D/T skrovvinkel kr B150M with 20 tilt W 26/ D/T skrovvinkel kr B75H with 0 tilt W 15/9 900 D/T skrovvinkel kr B75H with 12 tilt W 15/9 900 D/T skrovvinkel kr B75H with 20 tilt W 15/9 900 D/T skrovvinkel kr B75M with 0 tilt B75M with 12 tilt Versioner för låg, mellan och hög frekvens ger maximal flexibilitet vid val av frekvens. Lämplig för skrov av glasfiber eller trä W 24/ D/T skrovvinkel kr W 24/ D/T skrovvinkel kr B75M with 20 tilt W 24/ D/T skrovvinkel kr B75L with 0 tilt W 32/ D/T skrovvinkel kr B75L with 12 tilt W 32/ D/T skrovvinkel kr B175 HW with 0 tilt kW D/T skrovvinkel kr B175 HW with 12 tilt Upp till 1 kw i högfrekvensområde och konstant 25 graders lobvinkel. Den breda lobvinkeln ger bättre täckning under båten och precis fiskdetektering i den övre vattenkolumnen som med givare med smalare lobvinkel kan missas kW D/T skrovvinkel kr B175 HW with 20 tilt kW D/T skrovvinkel kr echomap chirp echomap chirp cv sv 10xx / 12xx / 7400xsv & GSD 25 5x7 / 7x1 / 7x2 / 8x0 / 9x2 / 10x0 xs GSD 24 GSD 26 Denna guide är en översikt, se Garmin.se för en komplett lista. K = KompatibeL R = ReKOMMENDERAS 15

16 Multifunction displays Chartplotters & Combos Instruments Autopilots Radars VHF & AIS Sonars & Fishfinders Handheld GPS Action Cameras Cartography & Networking Givarguide ÖVRIGA GIVARE R509LHW Bredare lobvinkel än R509LH och utökat högfrekvensområde. En givare täcker populära fiskefrekvenser 28-60, i samma givare. Idealisk för markering av bete och fiskar för sportfiske i grunda till normala vattendjup ( fot) & kW 5x9-11x23/ D/T Bare wires skrovvinkel kr K R109LHW 1 2 kw i något kompaktare utförande än R509LHW. Bredare lobvinkel och utökat högfrekvensområde. En givare täcker populära fiskefrekvenser 38 75, i samma givare. Idealisk för markering av bete och fiskar för sportfiske i grunda till normala vattendjup ( fot) & kW 5x10-10x19/ D/T Bare wires skrovvinkel kr K K = KompatibeL R = ReKommendeRAS 16 B265LM & kW 16-25/ D/T Bare wires skrovvinkel kr K K Kombinerar i praktiken två B175s i samma hölje. Utmärkt prestanda i djupt vatten och enastående detaljerad visning av botten och vattenmassa. Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval). traditionell (GENOMSKROV) B265LH & kW 16-25/ D/T Bare wires skrovvinkel kr K K B175L with 20 tilt kW D/T skrovvinkel kr B175L with 12 tilt kW D/T skrovvinkel kr B175L with 0 tilt kW D/T skrovvinkel kr B175M with 20 tilt kW D/T skrovvinkel kr B175M with 12 tilt Upp till 1 kw utan behov av fairing! Infällt bronshus sticker ut mindre än 1/4 utanför skrovet och kan sitta på trailerrullar/brits utan skada. I lutade element inuti givaren finns alla skrovvinklar, vilket gör att fairingblock inte behöver användas. Versioner för låg, mellan och hög frekvens ger maximal flexibilitet vid val av frekvens. Lämplig för skrov av glasfiber eller trä kW D/T skrovvinkel kr B175M with 0 tilt kW D/T skrovvinkel kr B175H with 20 tilt kW D/T skrovvinkel kr B175H with 12 tilt kW D/T skrovvinkel kr Denna guide är en översikt, se Garmin.se för en komplett lista. B175H with 0 tilt kW D/T skrovvinkel kr. Freq. (khkv) Djup/ Kabel- Skrovvinkel/ längd Akterspegelsvinkel som stöds echomap chirp cv echomap chirp sv 10xx / 12xx 5x7 / 7x1 / / 7400xsv 7x2 / 8x0 / GSD 24 GSD 26 & 9x2 / 10x0 xs GSD 25

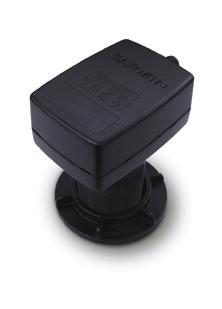

17 Extra adapterkabel kan behövas, beroende på vilken konfiguration din enhet har (tillval) INTELLIGENTA sensorer Givarguide INTELLIGENTA SENSORER Namn Bild Beskrivning Art.. nr Djup/ Kabellängd SSkrovvinkel/Akterspegelsvinkel som stöds Intelliducer, 2000, Transom W N/A 900 D/T akterspegel kr Anger djup och temp. Intelliducer, 0183, Transom W N/A 900 D/T akterspegel kr Intelliducer, 2000, W N/A 900 D/T skrovvinkel kr Intelliducer, 2000, W N/A 900 D/T skrovvinkel kr Anger djup och temp. Intelliducer, 0183, W N/A 900 D/T skrovvinkel kr Intelliducer, 0183, W N/A 900 D/T skrovvinkel kr Garmin GST43 Thru-hull Speed/ transducer + GST 10 GST43 är en genomskrovsgivare som kan läsa av fart och temperatur på vattnet. Givaren kan användas för att uppgradera befintlig Nexus-givare (43 mm genomskrovsgivare, TH43). Inklusive GST10. Para den med GST10 för att ansluta direkt till N/A N/A N/A N/A S/T akterspegel kr Garmin GST43 Thru-hull Speed/ transducer The GST43 is a thru-hull transducer that can read water speed and temperature. The transducer can retrofit an existing Nexus 43mm thru-hull transducer (TH43) on any NX, NX2 or NXR installation N/A N/A N/A N/A S/T skrovvinkel kr Garmin GDT43 Thru-hull Depth/ transducer Adapter The GDT 43 is a through hull transducer that provides depth and water temperature data. Built from durable glass-filled polyester the transducer can be retracted as required to reduce fouling and comes with a dummy plug for long-term storage. It connects directly to N/A N/A N/A N/A D/T skrovvinkel kr DST800, Triducer, 2000 Anger djup, fart, temperatur W 10x D/S/T skrovvinkel kr DST800, Triducer, 0183 Anger djup, fart, temperatur W 10x D/S/T skrovvinkel kr P79 adjustable in-hull Basgivare, för montering i skrov, med ställbar skrovvinkel för enkel installation. Inte för skrov med kärna. Max. glasfibertjocklek är 5/8 tum W D skrovvinkel kr Djup/ Kabellängd Skrovvinkel/Akterspegelsvinkel som stöds 2000 Transducer Adapter Kit Ansluter redan installerad P19, B60 (eller motsvarande) 200 khz givare till ett 2000-nätverk W Beroende på givare 900 Beroende på givare Beroende på givare kr Denna guide är en översikt, se Garmin.se för en komplett lista. 17

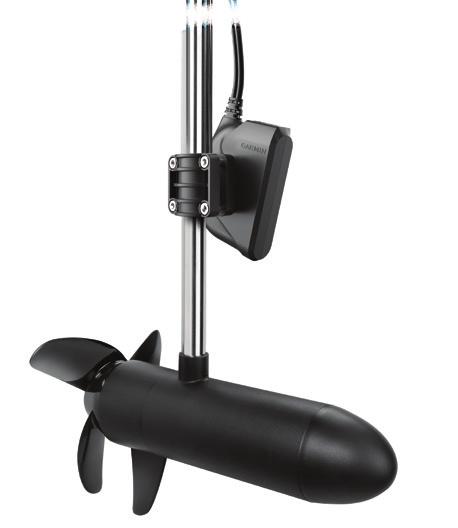

18 Multifunction displays Chartplotters & Combos Instruments Autopilots Radars VHF & AIS Sonars & Fishfinders Handheld GPS Action Cameras Cartography & Networking Givarguide TILLBEHÖR Akterspegel/trollingmtormontering för GT15M-TM Bild saknas Fäst enkelt din kompatibla givare till trollingmotorn på dinn båt med detta fäste.enkelt att mintera och skyddar mot tillväxt av marin vegetation N/A N/A N/A N/A N/A N/A N/A N/A 179 kr Monteringskit förgarmin GST43 / Nexus TH43 Byt givarhus utan att behöva byta hela givaren med den här monteringssatsen. Den innehåller genomskrovskoppling, mutter, O-ring, låsfjäder och attrapp N/A N/A N/A N/A N/A N/A N/A N/A 199 kr Paddelhjul för Garmin GST43 / Nexus TH43 Byt ut ditt paddelhjul utan att behöva byta hela givaren.. Detta kit innehåller ett paddelhjul samt ett skaft till paddelhjulet N/A N/A N/A N/A N/A N/A N/A N/A 259 kr Kraftigt akterspegelsfäste med stänkskydd Fäst din kompatibla 4-, 8- eller 12-pin givare på båtens akterspegel. Levereras med stänkskydd som minakar överdrivet vattenstänk då din båt körs i höga farter N/A N/A N/A N/A N/A N/A N/A N/A 249 kr Kraftigt akterspegelsfäste Fäst din kompatibla 4-, 8-eller 12-pin givare till akterspegeln på din båt N/A N/A N/A N/A N/A N/A N/A N/A 249 kr Stänkskydd till givare Minskar överdrivet vattenstänk från din kompatibla givare när båten körs med hög hastighet N/A N/A N/A N/A N/A N/A N/A N/A 295 kr Lyftplattsfäste Fäst din kompatibla 4-, 8- eller 12-pin givare på båtens lyftplatta med det här fästet, som ger utmärkt ekolodsresultat vid låga farter N/A N/A N/A N/A N/A N/A N/A N/A 199 kr Steglistfäste Fäst enkelt din kompatibla 4-, 8- eller 12-sgivare på båtens steglist med det här fästet, som ger utmärkt ekolodsresultat vid låga farter N/A N/A N/A N/A N/A N/A N/A N/A 199 kr Givaradapterkabel (P72/P79/ GT30) för echomap Connects a Garmin GT30-TM scanning transducer and a P72 or P79 in-hull mount traditional transducer to a compatible echomap N/A N/A N/A N/A N/A Unit : 4 XDCR : 8/12 0,6 N/A 269 kr 8-pin givare till 6-pin givaradapterkabel Används för att koppla ihop en nyare 8-pin givare till enheter som kräver en 6-pin connector N/A N/A N/A N/A N/A Unit : 8 XDCR : 6 0,6 N/A 209 kr MotorGuide Trolling Motor Givaradapter (8-pin) Används för att koppla ihop en kompatibel 8-pin Garmin kombinationsenhet till en MotorGuide trollingmotorgivare N/A N/A N/A N/A N/A 8 1 N/A 549 kr MotorGuide Trolling Motor Givaradapter (4-pin) Används för att koppla ihop en 4-pin Garmin kombinationsenhet till en MotorGuide trollingmotorgivare N/A N/A N/A N/A N/A 4 1 N/A 379 kr Utöka kabellängden för din kompatibla givare med den här 30 ft (9 m) kabeln N/A N/A N/A N/A N/A 12 6,2 N/A 549 kr Extra adapterkabel kan behövas, beroende på vilken konfuguration din enhet har (tillval). TILLBEHÖR Förlängningskabel till givare (12-pin) Utöka kabellängden för din kompatibla givare med den här 10 ft (3 m) kabeln N/A N/A N/A N/A N/A 12 3,1 N/A 429 kr Utöka kabellängden för din kompatibla givare med den här 30 ft (9 m) kabeln N/A N/A N/A N/A N/A 8 30 N/A 579 kr Förlängningskabel till givare (8-pin) Utöka kabellängden för din kompatibla givare med den här 10 ft (3 m) kabeln N/A N/A N/A N/A N/A 8 10 N/A 379 kr 4-pin Transducer to 8-pin Sounder Adapter Cable Använd den här adapter-kabeln för att ansluta 4-sgivare till 8-sekolod N/A N/A N/A N/A N/A 4 to 8 N/A N/A 209 kr 8-pin Transducer to 12-pin Sounder Adapter Cable with XID 4-sgivare to 8-sekolod adapter kabel N/A N/A N/A N/A N/A 8 to 12 N/A N/A 199 kr 12-pin to Dual 4-pin Transducer Y-Cable Använd den här adapter-kabeln när du ansluter 12-sgivare till en kompatibel 4-s Garmin enhet N/A N/A N/A N/A N/A 4 to 12 N/A N/A 289 kr Trolling Motor adapter-kit Bild saknas Används tillsammans med N/A N/A N/A N/A N/A N/A N/A N/A 95 kr 8-pin T80 temperaturmätare Mångsidig vatten-/temperaturgivare eraturområde: F N/A N/A N/A N/A T 8 25 Any kr Givare med lösa trådar till 12-pin givaradapter Bild saknas Anslut en kompatibel givare med skalad ledare till kontakten på ett 12-s Garmin-ekolod med denna adapter N/A N/A N/A N/A N/A Unit 12 XDCR 12 2 N/A 699 kr 6-pin givare till 8-pin adapter Ansluter befintlig 6-s Garmingivare via en anslutningsplint N/A N/A N/A N/A N/A Unit 8 XDCR 6 2 N/A 799 kr 8-pin givare till 4-pin adapter Används för att ansluta en Garmin 8-sgivare till en Garmin 4-s fishfinder i echo-serien N/A N/A N/A N/A N/A Unit 4 XDCR 8 2 N/A 209 kr 4-pin förlängningskabel till givare Förläng en 4-sgivare 10 meter N/A N/A N/A N/A N/A 4 10 N/A 399 kr Givaradapter med sugkopp Använd sugkoppsadaptern för att fästa akterspegelsmonterad givare på båten N/A N/A N/A N/A N/A N/A N/A N/A 159 kr 6-pin givare till 4-pin adapter Används för att ansluta en Garmin 6-s Single/Dual Beam-givare till ett Garmin 4-s ekolod, echo-serien N/A N/A N/A N/A N/A Unit 4 XDCR 6 2 N/A 209 kr Garmin 4-pin sensor för fart i vattnet Lägg till fart på din fishfinder i echo-serien (gäller inte echo 101/151) N/A N/A N/A N/A S akterspegel 399 kr Djup/ Kabellängd Skrovvinkel/Akterspegelsvinkel som stöds Extra adapterkabel kan behövas, beroende på vilken konfuguration din enhet har 18
