Historien om trollingmotorer. MotorGuide

Transkript

1

2 Historien om trollingmotorer är historien om MotorGuide Den började i USA på 60-talet när en uppfinningsrik fiskare vid namn G.H.Harris kom på idén. Det fanns redan små elmotorer på den tiden, men de var svårhanterliga och måste styras för hand. Harris utvecklade vad som kom att bli föregångaren till dagens sofistikerade MotorGuide modeller, med en motor som kunde driva båten framåt i lämplig fiskefart och som var enkel att manövrera med foten. På så vis blev händerna lediga för att sköta fisket. Under åren som gått har MotorGuide helt enkelt varit ledande när det gäller produktutveckling, konstruktion, prestanda och pålitlighet. Idag är MotorGuide välbekanta över hela världen för sina trollingmotorer med erkänt kompromisslös kvalitet, både av erfarna tävlingsfiskare och krävande amatör. 10 KRAFTFULLA FÖRDELAR med MotorGuide års ledarskap Digitala trollingmotorer är unikt för MotorGuide, namnet man litar på sedan mer än 50 år när det gäller elektriska trollingmotorer. 2. Utvalda material MotorGuide trollingmotorer har fått ett inbyggt rykte att vara pålitliga genom att endast använda noga utvalda material som metall, legeringar och kompositmaterial för alla komponenter. Man hittar inga billiga plastmaterial i en MotorGuide trollingmotor! 3. Servicenätverk som ger trygghet MotorGuide trollingmotorer backas upp av ett servicenätverk av återförsäljare. 4. Digital-elektronikmodul som är skyddad MotorGuides digitala system sitter helt inneslutet i en vattentät modul som är fullständigt skyddad mot värme, fukt, korrosion och stötar (er för sötvatten och saltvatten). 5. Svalare och längre MotorGuide Digital motorer går betydligt svalare vilket ger längre drifttid än analoga konstruktioner. 6. Kräver mindre ampere, ger längre drifttid Motorerna har en mikrobrytare som fungerar med betydligt mindre strömstyrka än konventionella motorer, ger betydligt lägre belastning på batteriet. 7. Ökad effektivitet och längre motor livslängd Styrmodulen är placerad i trollingmotorn nedre enhet, för att ge maximal energieffektivitet och ett mera konsekvent flöde av elektrisk ström. 8. Ökad batteritid för mer fisketid MotorGuide legendariska variabel hastighet ökar effektiviteten, drar mindre ström och ger mer tid på vattnet. 9. Eliminerar ekolod störningar Tack vare sin konstruktion eliminerar den störningar på ekolod. 10. Tystare och mjukare funktion Den variabla varvtalsregleringen ger tyst och mjuk gång så du kan komma närmare fisken. 2

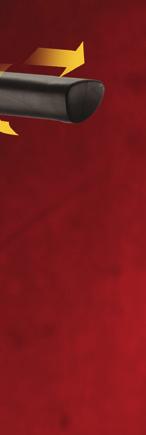

3 R3 SERIEN TILLFÖRLITLIG OCH PRISVÄRD MotorGuide R3 för akterspegelmontering är den optimala elmotorn, med sin styrka, uthållighet och tillförlitlighet. Fäste med aluminiumlegering och gångjärnstappar i rostfritt stål gör den till den mest kraftfulla och hållbara trollingmotorn. Med 5 hastigheter framåt och 2 bakåt är trollingmotorn både mångsidig och pålitlig. Den ergonomiskt utformade rorkulten och det justerbara fästet för motorns vinkel är fi nesser som underlättar. MARKNADENS LEDANDE AKTERSPEGELSFÄSTE. Akterspegelsfästet har en smidig konstruktion som gör det enkelt att montera på akterspegeln. Tvingskruvar i rostfritt stål ger en hållbar konstruktion. En lättanvänd tilt och stuvfunktion gör den enkelt att använda. EGENSKAPER 5 hastigheter framåt & 2 bakåt Reverserbar motorenhet för stäv eller akterspegelmontage Ergonomisk utformad teleskopisk rorkult för bättre kontroll Fäste med 7 justerbara rigglägen Aluminiumrigg ger styrka och tillförlitlighet Motorenhet i hölje av aluminium och stål med pulverlackfinish Propelleraxel i rostfritt stål och 3-bladig propeller Tyst gång gör att du kommer närmare fisken Kraftfull, 3.5» motorenhet för bättre kylning och uthållighet Enkel knapptryckning för att justera motorns djupgående R3 akterspegelmonterade modeller Rorkulten har 5 lägen fram och 2 back Rigg längd Volt Kontroll Montering R3-30 HT lbs/13,61 kg 30" (76cm) 12 5-speed Aluminium - Transom R3-40 HT lbs/18,14 kg 36" (91cm) 12 5-speed Aluminium - Transom R3-45 HT lbs/20,41 kg 36" (91cm) 12 5-speed Aluminium - Transom R3-55 HT lbs/24,95 kg 36" (91cm) 12 5-speed Aluminium - Transom Sötvatten Rigg i aluminium 3

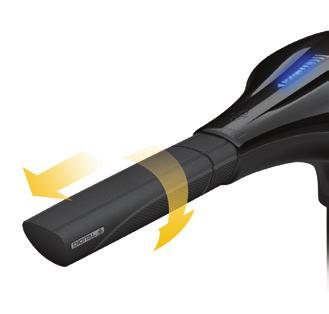

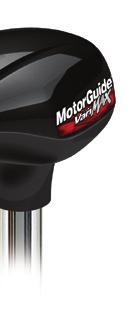

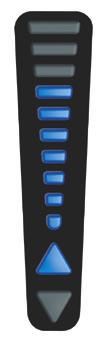

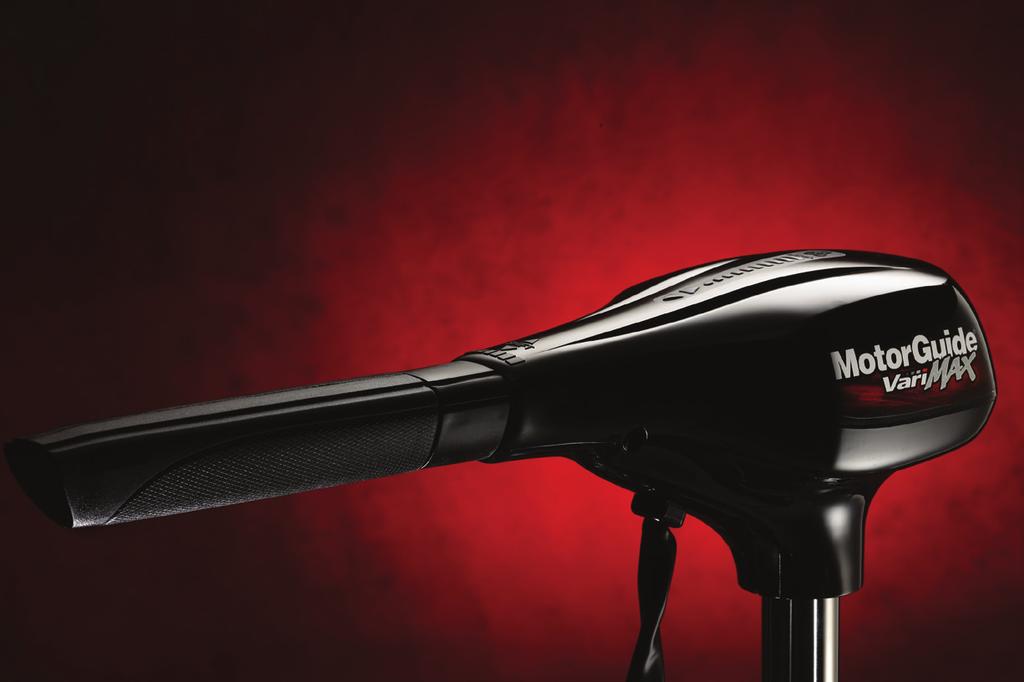

4 NÄR FISKEN ÄR REDO HAR VARIMAX PRÉCIS STARTAT. VariMAX teknik ger dig friheten att fi ska hela dagen med oöverträffad kontroll över din båt, dag ut och dag in. Sportfi skare kommer snabb att gilla den robusta, funktionella styling av VariMAX, speciellt av den intuitiva push / pull, framåt och bakåt justeringen av hastighet. BluVis funktionen visar riktning (framåt / bakåt), exakt hastighet och 10 nivåer av batterispänningen när den är avstängd. Dessa motorer är konstruerade för att ha den längsta körtiden för varje motor i sin klass och fördelen med exakt variabel hastighetjustering. Fiska längre, fi ska på exakt den hastighet du vill ha, och fi ska tystare med VariMAX. BLI ALDRIG STRANDSATT MED BLUVIS -FUNKTIONEN. BluVis visar riktning, precisa hastigheter och 10 nivåer av batterispänningen när den är avstängd. (BluVis 24-volts motor exemplet nedan.) 100% 90% 80% 70% 27 volts 26 volts 25 volts 24 volts Allt eftersom handtaget vrids, är hastigheten hos motorn som visas av displayen BluVis i steg om 10%. Motorn arbetar vid 70% i illustrationen nedan. 60% 50% 40% 30% 23 volts 22 volts 21 volts 20 volts Display för färdriktning När motorn är avstängd, visar displayen BluVis batteriets spänningsnivå för 3 sekunder. 12-volt kvar i denna illustration av ett 12-volts batteri (13,5-volt fulladdat). 20% 19 volts 10% 18 volts Fram VariMax akterspegelmonterade modeller Back VARIMAX V40 HT 30" 12V 09 VARIMAX V40 HT 36" 12V 09 VARIMAX V45 HT 36" 12V 09 VARIMAX V45 HT 42" 12V 09 VARIMAX V55 HT 36" 12V 09 VARIMAX V55 HT 42" 12V 09 Rigg längd Volt Kontroll Montering lbs/18,14 kg 30" (76cm) 12 Rorkult gas Aluminium - Transom lbs/18,14 kg 36" (91cm) 12 Rorkult gas Aluminium - Transom lbs/20,41 kg 36" (91cm) 12 Rorkult gas Aluminium - Transom lbs/20,41 kg 42 (107cm) 12 Rorkult gas Aluminium - Transom lbs/24,95 kg 36 (91cm) 12 Rorkult gas Aluminium - Transom lbs/24,95 kg 42 (107cm) 12 Rorkult gas Aluminium - Transom Push / pull riktning och varvtalsreglering VARIMAX V75 HT 42" 24V 09 Sötvatten Rigg i aluminium Utrustad med batteriindikator lbs/34,02 kg 42 (107cm) 24 Rorkult gas Aluminium - Transom

5 Stäv- och akterspegel SERIES Det spelar ingen roll var du fi skar, det fi nns alltid en bow eller akterspegel Series motor som tar dig dit du vill. I år har en beprövad motor blivit ännu bättre med The Digital Advantage endast från MotorGuide. Varje modell med steglös fartreglering har utrustats med Digital Guardian reglering. Säg adjö till trasslandet med analog teknik, säg välkommen i stället till exklusiva MotorGuide Digital Advantage. Helt enkelt den mest långlivade motor du någonsin kommer att äga! 12 och 24 volt driftspänningsalternativ. Digital Guardian reglermodul. Den är helt förseglad och skyddad mot värme, fukt och stötar för bästa möjliga Stäv- och akterspegelmonterade modeller med fotgas driftsäkerhet. FW46FB 36" 12V FLEXMT FW46FB 42" 12V FLEXMT FW54FB 42" 12V FLEXMT FW54FB 50" 12V FLEXMT FW75 FB 50" 24V 20.8MT BULLDOG 40 30" 03 Sötvatten Rigg i aluminium Rigg längd Volt Kontroll Montering lbs/20,87 kg 36" (91cm) 12 Fotgas Aluminium - Bow lbs/21,32 kg 42" (107cm) 12 Fotgas Aluminium - Bow lbs/24,49 kg 42" (107cm) 12 Fotgas Aluminium - Bow lbs/24,49 kg 50" (127cm) 12 Fotgas Aluminium - Bow lbs/34,02 kg 50 (127cm) 24 Fotgas Aluminium - Bow lbs/18,14 kg 30 (76cm) 12 Fotgas Aluminium - Transom Akterspegelmonterade modeller med fotgas Bättre verkningsgrad resulterar i längre livslängd för batteriet och mera tid till sjöss (modeller med steglöst variabel fartreglering). Tyst, mjuk drift låter dig komma fi sken närmare in på livet. Grundare vatten, snabbare och tystare, med vår helt 3-bladiga sjögräsfria Machete III propeller, design by Mercury Propellers. Kompakta och lätta motorhus. MicroSwitch konstruerad för att tåla påfrestningarna under hårda, blöta tävlingsförhållanden TR82L FBD 50 24V 21MT TR82L FBD 60 24V 24MT Rigg längd Volt Kontroll Montering lbs/37,19 kg 50" (127cm) 24 Fotgas Aluminium - Bow lbs/37,19 kg 60" (152cm) 24 Fotgas Aluminium - Bow Sötvatten Rigg i rostfritt stål Utrustad med ekolod Digital 5 GUARDIAN MotorGuides genombrott med digitalstyrda trollingmotorer visar att våra konstruktörer aldrig är nöjda med status quo. Modulen för Digital Guardian systemet är ett elektroniskt mästerstycke i miniatyr. Placerad i en helt sluten och väl skyddad enhet reglerar den varvtalet med stor noggrannhet och övervakar samtidigt alla vitala motorkomponenter och eliminerar praktiskt taget störningar på ekolodet, något som annars är vanligt när det gäller analoga reglersystem för varvtalet!

6 Primära användningsområden för MotorGuidemodeller Segelbåt, uppblåsbar, kajak, aluminium, glasfi ber Stål eller träbåt så har MotorGuide rätt kraft. Pålitliga digitala motorer med variabel hastighet, växel, framåt och bakåt utdragbara vridbar rorkult, robusta fästen för akterspegeln och rigglängd för att passa båtens akterspegelshöjd. En särskild beläggning och målning processen tillsammans med en stor offeranod och axel i rostfritt stål gör dessa motorer lämpar sig för drift i sött, bräckt och salt vatten Akterspegelmonterade modeller Rigg längd Volt Kontroll Montering VARIMAX V45SW lbs/20,41 kg 18" (46cm XS) 12 Rorkult gas Aluminium - Transom HT 18" 12V 1 VARIMAX V45SW lbs/20,41 kg 36" (91cm L) 12 Rorkult gas Aluminium - Transom HT 36" 12V 1 VARIMAX V55SW lbs/24,95 kg 36" (91cm L) 12 Rorkult gas Aluminium - Transom HT 36" 12V 1 SW82 HT V 30" 09SW 69" SW82 HT V 36" 09SW 69" SW82 HT V 45" 09SW 69" - 82 lbs/37,19 kg 30 (76cm S) 24 Rorkult gas Aluminium - Transom - 82 lbs/37,19 kg 36 (91cm L) 24 Rorkult gas Aluminium - Transom 9CT42KQAX 82 lbs/37,19 kg 45 (114cm XL) 24 Rorkult gas Aluminium - Transom 1 Utrustad med batteriindikator Rigg i Rostfritt Söt-och saltvatten TVÅ OLIKA BATTERIARRANGEMANG... för större tillförlitlighet System med två batterier parallellkopplade för 12 volt System med två batterier seriekopplade för 24-volt-seriens motorer Se sidan med tillbehör för olika batterialternativ, konsultera alltid din MotorGuide återförsäljare före installationen. 6

7 nr R3 AKTERSPEGELMONTERADE MODELLER Rigg längd (Tum) Rigg längd (cm) Volt Kontroll Montering Anteckningen R3-30 HT lbs/13,61 kg Hand 5-speed Aluminium - Transom 1-5 R3-40 HT lbs/18,14 kg Hand 5-speed Aluminium - Transom 1-5 R3-45 HT lbs/20,41 kg Hand 5-speed Aluminium - Transom 1-5 R3-55 HT lbs/24,95 kg Hand 5-speed Aluminium - Transom 1-5 VARIMAX AKTERSPEGELMONTERADE MODELLER VARIMAX V40 HT 30" 12V lbs/18,14 kg Rorkult gas Aluminium - Transom VARIMAX V40 HT 36" 12V lbs/18,14 kg Rorkult gas Aluminium - Transom VARIMAX V45 HT 36" 12V lbs/20,41 kg Rorkult gas Aluminium - Transom VARIMAX V45 HT 36" 12V lbs/20,41 kg Rorkult gas Aluminium - Transom VARIMAX V55 HT 36" 12V lbs/24,95 kg Rorkult gas Aluminium - Transom VARIMAX V55 HT 42" 12V lbs/24,95 kg Rorkult gas Aluminium - Transom VARIMAX V75 HT 42" 24V lbs/34,02 kg Rorkult gas Aluminium - Transom STÄV- OCH AKTERSPEGELMONTERADE MODELLER MED FOTGAS FW46FB 36" 12V FLEXMT lbs/20,87 kg Fotgas Aluminium - Bow 1-5 FW46FB 42" 12V FLEXMT lbs/21,32 kg Fotgas Aluminium - Bow 1-5 FW54FB 42" 12V FLEXMT lbs/24,49 kg Fotgas Aluminium - Bow 1-5 FW54FB 50" 12V FLEXMT lbs/24,49 kg Fotgas Aluminium - Bow 1-5 FW75 FB 50" 24V 20.8MT lbs/34,02 kg Fotgas Aluminium - Bow 1-5 BULLDOG 40 30" lbs/18,14 kg Fotgas Aluminium - Transom 1-5 AKTERSPEGELMONTERADE MODELLER MED FOTGAS TR82L FBD 50 24V 21MT lbs/37,19 kg Fotgas Aluminium - Bow TR82L FBD 60 24V 24MT lbs/37,19 kg Fotgas Aluminium - Bow AKTERSPEGELMONTERADE MODELLER VARIMAX V45SW HT 18" 12V lbs/20,41 kg Extra kort 12 Rorkult gas Aluminium - Transom VARIMAX V45SW HT 36" 12V lbs/20,41 kg Lång 12 Rorkult gas Aluminium - Transom VARIMAX V55SW HT 36" 12V lbs/24,95 kg Lång 12 Rorkult gas Aluminium - Transom SW82 HT V 30" 09SW 69" - 82 lbs/37,19 kg Kort 24 Rorkult gas Aluminium - Transom 2-6 SW82 HT V 36" 09SW 69" - 82 lbs/37,19 kg Lång 24 Rorkult gas Aluminium - Transom 2-6 SW82 HT V 45" 09SW 69" 9CT42KQAX 82 lbs/37,19 kg Extra lång 24 Rorkult gas Aluminium - Transom 2-6 NOTERINGAR Anteckningen 1 Sötvatten Anteckningen 2 Söt-och saltvatten Anteckningen 3 Utrustad med ekolod Anteckningen 4 Utrustad med batteriindikator Anteckningen 5 Rigg i Aluminium Anteckningen 6 Rigg i Rostfritt Vi förbehåller oss rätten till ändring i modellprogram och specification utan föregående avisering Följande modeller marknadsförs inte i alla länder. Max är uppmätt i tank. Motorns är uppmätt med metallpropeller. 7

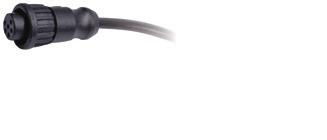

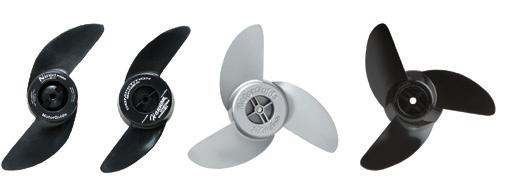

8 Tillbehör MotorGuide Propellrar Propeller Benämning Art. nr #10 3 Ninja, 2 Blade Power Prop MGA0476 Optima Marine Förbrukarbatteri 4,2 L (55 Ah) #12 3 1/2 Ninja, 2 Blade Power Prop MGA0495 #15 3 1/2 Machete, 3 Blade Metal MGA087M #16 3 1/2 Machete III, 3 Blade MGA089B - 3 1/2 Hydrilla Hacker, 3 Blade MGA502A1 #10 #12 #15 #16 Ninja Propellerverktyg MGA050B6 Levereras komplett med propellermutter och två drivpinnar för snabba propellerbyten. Optima Marine Start & Förbrukarbatteri 5,5 L (75 Ah) volt marinbatteri av heavy-duty-typ med djupurladdningsegenskaper, konstruerat för krävande användning av fi skeproffs och amatörer, med snabba återuppladdningsegenskaper för att du skall komma ut på vattnet igen så fort som möjligt. Batteriets användbara kapacitet kommer att räcka upp till 2 timmar längre än med ett konventionellt batteri. Den spillsäkra konstruktionen utan elektrolyt i vätskeform, gör att batteriet är underhållsfritt, stötsäkert och mycket lämpligt för marint bruk. Optima är ett registrerat varumärke för Johnson Controls, Inc. Offeranod MAR00203 Monteras på riggröret på alla motorer för att ge ett ökat korrosionsskydd. Tour Series 200-kHz adapter ekolod LOWRANCE (6-Pin) 8M VEXILAR (3-Pin) 8M GARMIN (6-Pin) 8M HUMMINBIRD (7-Pin) 8M BRUNSWICK MARINE in EMEA ISO CERTIFIED Brunswick Marine in EMEA s kvalitetssystem är ISO 9001:2000 certifi erat 2012 Brunswick Marine in EMEA. Alla rättigheter förbehålles. Part # : 90-8M Brunswick Marine in EMEA söker kontinuerligt nya vägar att förbättra de produkter man konstruerar, tillverkar och distribuerar. Alla rimliga åtgärder har vidtagits för att aktuell försäljnings- och serviceinformation skall finnas tillgänglig. Ändringar i motorernas, båtarnas och tillbehörens specifikationer sker oavbrutet. Denna broschyr skall inte betraktas som ett exakt instrument för de senaste specifikationerna. Inte heller bjuder denna broschyr ut någon speciell motor, båt eller några speciella tillbehör till försäljning. Distributörer och återförsäljare är inte representanter för Brunswick Marine in EMEA eller något av dess dotterbolag och är inte auktoriserade att binda Brunswick Marine in EMEA vid några som helst åtaganden, inklusive men inte begränsat till allt som gäller produktrepresentation, utförande, applikation eller service. Alla produkter finns inte tillgängliga i alla länder och en del finns bara i begränsat antal. Vissa produkter som visas i denna broschyr är försedda med tillvalsutrustning. Kontakta din lokala återförsäljare för mer information. Besök oss på
