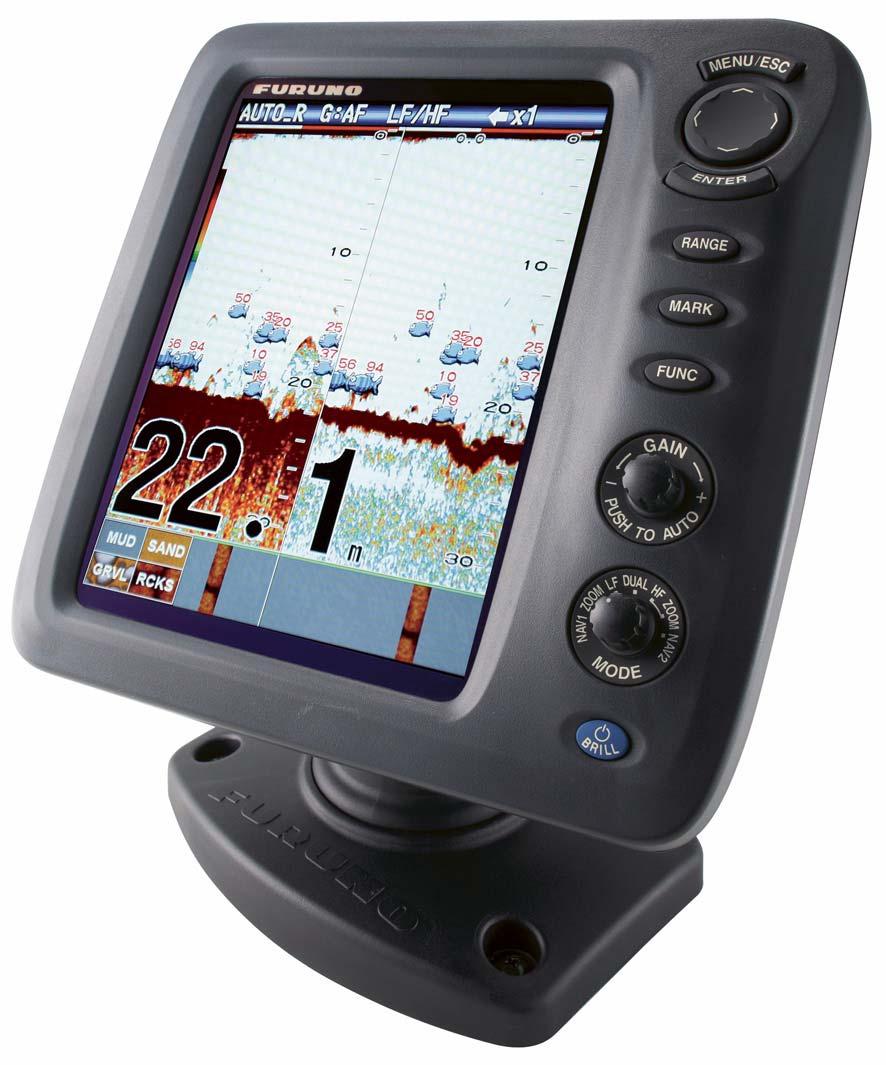

1 FURUNO INTRODUCERAR: FCV-587 Nu introducerar vi ett nytt ekolod med en mängd fördelar i fisket. Med professionella funktioner och ett kompakt kabinett, lämpar sig FCV-587 utmärkt för den mindre och den mellanstora fiskebåten, samt till den ambitiöse sportsfiskaren. FCV-587 har följande huvudspecifikationer: 8.4 TFT display med en hög upplösning på 640x480 pixlar (VGA) Bonded LCD skärm med 800 cd ljusstyrka och anti-reflex teknik Anti-polariserad teknik så man även kan se bilden med polaroidglasögon 600W / 1000W effektiv sändare med två frekvenser, 50 och 200 khz Bottenklassificering med 4 nivågraderingar Ny ACCU-FISH funktion Displayen är IP56 klassad

2 Furunos produkter för fisksökning används i alla typer av fiskefartyg och är erkända för en hög driftsäkerhet och effektivitet. Nya funktioner utvecklas först till de större fiskefartygen, för att sedan kunna implementeras i mindre utrustningar. Detta är även tillfället med det nya lodet FCV-587. Nu kan fiskaren i mindre båtar nyttja smarta funktioner såsom ACCU-FISH och BOTTENKLASSIFICERING, funktioner som intill nu endast funnits i större och dyrare ekolod. VAD ÄR ACCU-FISH? Ett skonsamt fiske är viktigt för miljön, fiskbestånden och ekonomin. Att fiska omogen fisk är inte hållbart i längden och ger dessutom lägre pris och kvalitet än vuxen fisk. Det är därför viktigt att lokalisera fisk i rätt storlek och mängd och för detta har Furuno utvecklat ACCU- FISH funktionen. Furuno använder en algoritm som baserar sig på dual-beam teknik samt sonar equation. Tekniken innebär en kontinuerlig analys och jämförelse mellan signalerna i två olika frekvenser, 50 och 200 khz. Lodets processor kan beräkna var fisken befinner sig i loben och utifrån signalstyrkan och karaktären kan lodet sedan beräkna fiskens storlek. 200KHz Beam pattern Fish size 34 Man säger ju att en sak är teori en annan är praktik, men... Vi har testat funktionen i svenska farvatten och den fungerar perfekt!

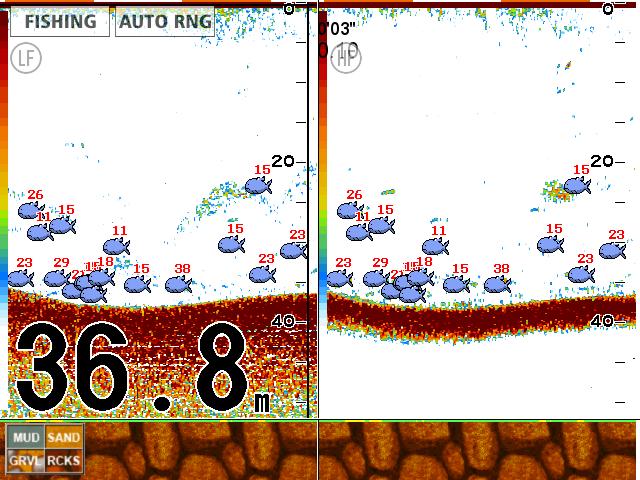

Bilderna skiljer sig åt då 50 khs (vänster), respektive 200 khz (höger) sändarfrekvens användes samtidigt. Storleken på fisken varierar från 15 till 26 cm.

3 UPP TILL BEVIS! Under aktuellt fiske utanför den svenska västkusten fick vi övertygande resultat med det nya FCV-587 lodet. Under testen använde vi den enklare akterspegelsgivare 525T-PWD med max 600 W effekt. Vid passage av fiskstim visades tydligt storleksfördelningen. Bilderna skiljer sig åt då 50 khs (vänster), respektive 200 khz (höger) sändarfrekvens användes samtidigt. Storleken på fisken varierar från 15 till 26 cm. Bottnen är klippor vilket visas nederst i bilden. Fisken visas med två olika symboler beroende på fiskens aktuella storlek. Den större innebär fisk över 50 cm, den mindre fisk mellan 10 och 49 cm. Man kan dessutom välja mellan randig eller enfärgad fisksymbol. Alternativt kan fisken visas med en cirkel- eller en fyrkantsymbol således att fiskekona inte döljs. ACCU-FISH symboler

VAD ÄR BOTTENKLASSIFICERING? Furuno har utvecklat en ny, effektiv funktion i FCV-587 ekolodet.

Det finns 4 olika graderingar, lera, sand, grus eller sten.

05 2 mm 2 190 mm 190 mm eller större Bottenklassificeringen fungerar perfekt för hummerfiske, bottentrålning och räkfiske.

Sannolikhet innebär att lodet beräknar hur stor sannolikheten för en bestämd botten är, medan absolut visar antingen lera, sand, grus eller

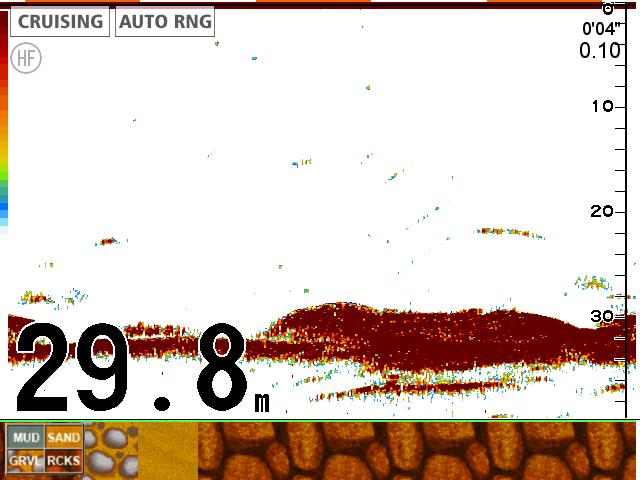

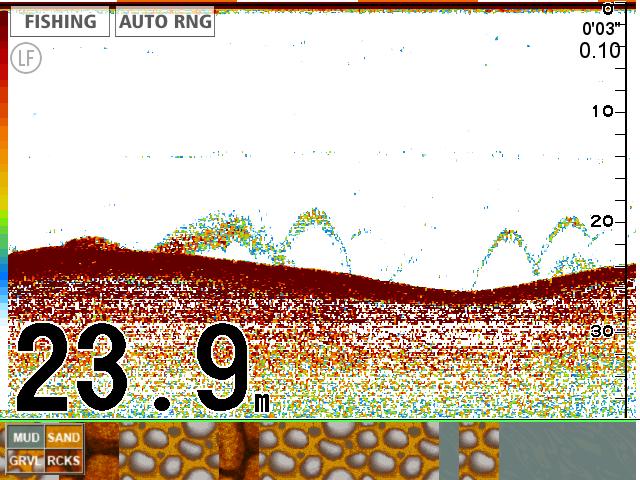

4 VAD ÄR BOTTENKLASSIFICERING? Furuno har utvecklat en ny, effektiv funktion i FCV-587 ekolodet. Bottenklassificeringsfunktionen ger Dig möjlighet att bedöma vilken typ av botten som finns under båten. Det finns 4 olika graderingar, lera, sand, grus eller sten. Funktion är lika effektiv till att hitta de bästa fiskeområdena och bra ankringsplatser. LERA SAND GRUS STEN 0.05 mm eller mindre mm mm 190 mm eller större Bottenklassificeringen fungerar perfekt för hummerfiske, bottentrålning och räkfiske. Typen av botten presenteras antingen i en sannolikhetsbild eller i en absolut bild. Sannolikhet innebär att lodet beräknar hur stor sannolikheten för en bestämd botten är, medan absolut visar antingen lera, sand, grus eller sten. Bilden visar tydligt hur bottnen ändrar sig över en kort sträcka. I början är det grus och sten, men sedan blir det till övervägande del lera. Bilden passar utmärkt med det man faktisk vet om bottnen i området. Här varierar bottnen från grus i början, sedan till sand och till slut till stenbotten. På den sista sträckan finns en större mängd fisk, just där bottnen ändrade karaktär.

BOTTENDELAR Valet av bottendel är nästan lika viktigt som själva lodet. Jämför det med högtalarna i en stereoradio, ju bättre de är dessto bättre ljud får man ut.

Samtidigt kan andra saker spela roll såsom installationsmetod, material (plast, brons eller gummi) samt naturligtvis priset.

För att nyttja lodets maxeffekt om 1000W, rekommenderar vi att installera två stycken 1000W givare, 50B-6B respektive 200B-5S (kopplingsbox MB-1100 krävs), men det finns även andra goda alternativ.

Här några exempel: 600W-1000W GIVARE: Modell: 520-5MSD Material: Brons Montering: genom skrov Max effekt: 600W Lobvinkel:46/10 º Fördel: stark konstruktion Modell: 520-5PSD Material: Plast Montering:

5 BOTTENDELAR Valet av bottendel är nästan lika viktigt som själva lodet. Jämför det med högtalarna i en stereoradio, ju bättre de är dessto bättre ljud får man ut. Skillnaden mellan en högpresterande bottendel och en standardbottendel är enorm. Samtidigt kan andra saker spela roll såsom installationsmetod, material (plast, brons eller gummi) samt naturligtvis priset. Dessutom kan det vara aktuellt att använda existerande givare vid byte av lod. För att nyttja lodets maxeffekt om 1000W, rekommenderar vi att installera två stycken 1000W givare, 50B-6B respektive 200B-5S (kopplingsbox MB-1100 krävs), men det finns även andra goda alternativ. Konsultera gärna Furuno eller din Furuno återförsäljare för närmare råd inför köpet. Här några exempel: 600W-1000W GIVARE: Modell: 520-5MSD Material: Brons Montering: genom skrov Max effekt: 600W Lobvinkel:46/10 º Fördel: stark konstruktion Modell: 520-5PSD Material: Plast Montering: genom skrov Max effekt: 600W Lobvinkel: 46/10º Fördel: prisvärd. Modell: 525T-PWD Material: Plast Montering: Akter Max effekt: 600W Lobvinkel: 45/10º Fördel: Enkel att montera, prisvärd. Modell: 520-PLD OBS: ej testat än för bottenklassificering och fiskstorlek Material: Plast Montering: genom skrov Max effekt: 600W Lobvinkel 45/15º Fördel: Enkel att montera, prisvärd W GIVARE: Modell: 50/200-12M Material: Brons Montering: genom skrov Max effekt: 1.000W Lobvinkel 28º / 8,5º Fördel: Professionell, högprestanda, 2-frekvens givare med smal lobvinkel, enkel att montera genom skrov Modell: 50/200-1T Material: Gummi Montering: i tank eller sko Max effekt: 1.000W Lobvinkel 28º / 8,5º Fördel: Professionell, högprestanda, 2-frekvens givare med smal lobvinkel Modell: 50B-6B OBS: ej testat för bottenklassificering och fiskstorlek Material: Gummi Montering: i tank eller sko Max effekt: 1.000W Lobvinkel 28º Fördel: Professionell, högprestanda, 1-frekvens givare med smal lobvinkel Modell: 200B-5S OBS: ej testat för bottenklassificering och fiskstorlek Material: Gummi Montering: i tank eller sko Max effekt: 1.000W Lobvinkel 8,5º Fördel: Professionell, högprestanda, 1-frekvens givare med smal lobvinkel

FCV-587 med ett praktisk monteringsfäste med

Det är således enkelt att montera lodet på

displayen vridas och vändas i precis den

På så sätt kan också generande reflexer från

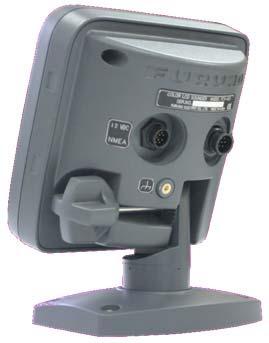

6 INSTALLATION. Liksom tidigare modell FCV-585, levereras FCV-587 med ett praktisk monteringsfäste med vrid/tiltfunktion. Det är således enkelt att montera lodet på bord, under tak, på skottet eller infällt utan fästet. Med hjälp av det flexibla fästet kan displayen vridas och vändas i precis den vinkel som passar för tillfället. På så sätt kan också generande reflexer från solen undvikas. För installation i den mindre båten innebär detta även att man enkelt kan vrida displayen så att den alternativt kan synas inne eller ute vid behov.

Samma kabel används även för anslutning av navigator.

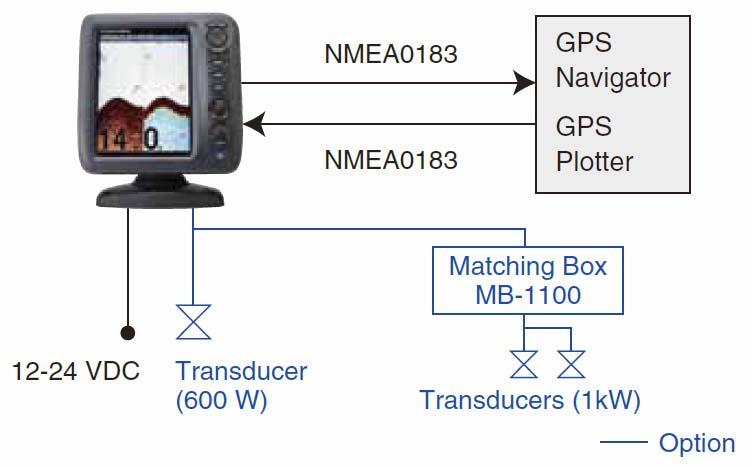

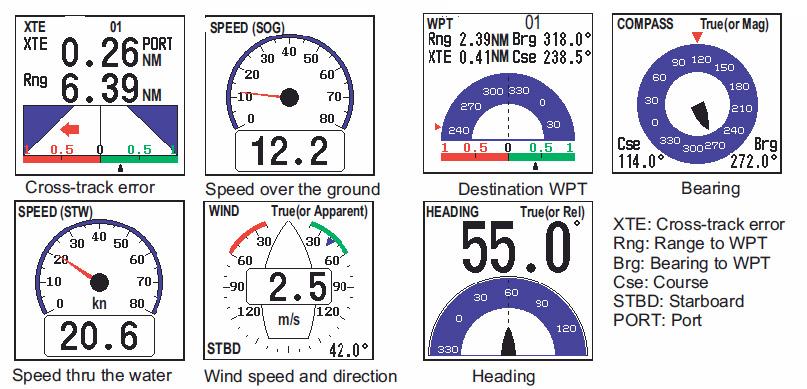

7 KOPPLINGAR. FCV-587 ansluts till 12 VDV eller 24 VDC med hjälp av en strömkabel med en 10-polig kontakt. Samma kabel används även för anslutning av navigator. Lodet kan ta emot diverse navigationsdata för visning i en separat dataruta eller som data direkt i ekolodsbilden. Samtidigt kan lodet skicka djupdata, temperaturdata med mera ut till en ansluten plotter eller navigator.

Gruvgatan 23 421 30 VÄSTRA FRÖLUNDA Tel:

8 Gruvgatan VÄSTRA FRÖLUNDA Tel: Fax:
