1 Miljöteknisk undersökning f.d. Ryds glasbruk, Tingsryds kommun Rapport avseende provtagning av mark FÖRSTUDIE För: Länsstyrelsen i Kronoberg Version: Slutlig Upprättad: Uppdrag: Org nr Kungsgatan Göteborg

2 Länsstyrelsen i Kronoberg Sida 2 av Ryds glasbruk INNEHÅLLSFÖRTECKNING 1 BAKGRUND OCH SYFTE HISTORIK TIDIGARE UNDERSÖKNINGAR PRELIMINÄR KONCEPTUELL MODELL OMFATTNING, GENOMFÖRANDE OCH FÄLTINDIKATIONER FRÅN UTFÖRD PROVTAGNING PROVTAGNINGSSTRATEGI PROVTAGNING AV MARK I PROVGROPAR YTLIG KARTERING AV GLASFÖREKOMST RESULTAT PROVTAGNING I PROVGROPAR YTLIG KARTERING AV GLASFÖREKOMST RISKBEDÖMNING OMRÅDET SKYDDSVÄRDE FÖRORENINGAR HÄLSORISKER MILJÖRISKER SKYDD AV MARKMILJÖ SPRIDNINGSRISKER SAMMANFATTANDE RISKBEDÖMNING SLUTSATSER OCH REKOMMENDATIONER Bilagor 1. Fältprotokoll med XRF-mätning 2. Koordinatlista 3. Analysprotokoll

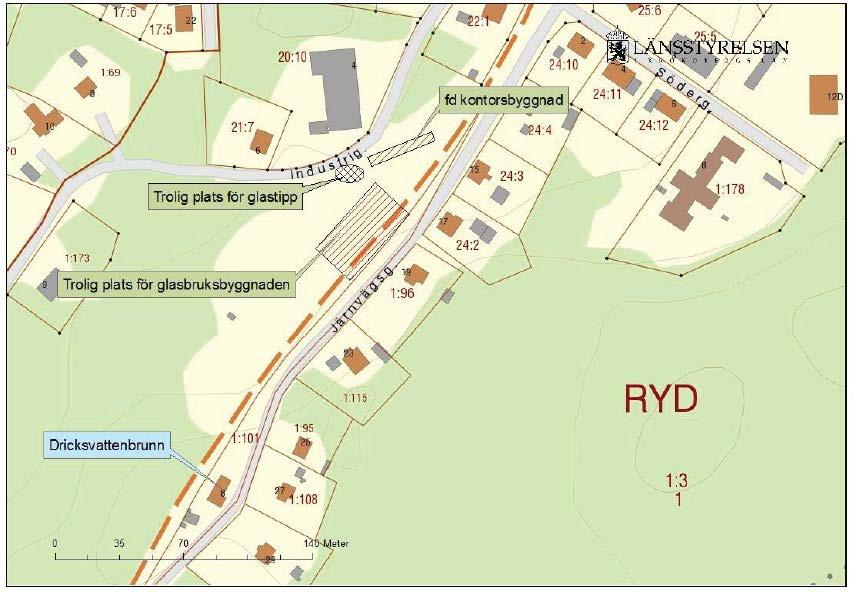

3 Länsstyrelsen i Kronoberg Sida 3 av Ryds glasbruk Bakgrund och syfte (Structor) utför på uppdrag av Länsstyrelsen i Kronoberg miljötekniska undersökningar (förstudier) av ett antal f.d. glasbruk där Ryds glasbruk är ett av objekten. Syftet är att bedöma om rester från glasbruken kan utgöra miljö- eller hälsorisker. F.d. Ryds glasbruk är lokaliserat i de södra delarna av Ryd i Tingsryds kommun. Glasbruksbyggnaderna är rivna och det syns inga direkta spår av att det funnits ett glasbruk på platsen. Området är idag helt igenvuxet med olika gräsväxter och blommor. En översiktskarta över det f.d. glasbruket finns i Figur 1. I Figur 2 visas en översiktsbild över Ryd med en modern flygbild över det f.d. glasbruket. Området är helt öppet och kan beträdas av människor och djur, se foton i Figur 3. Enligt boende i området plockas blommor på ängen i samband med högtider som midsommar. Länsstyrelsen har vid platsbesök påträffat glasbitar i ytan inom området. Figur 1. Översiktskarta över f.d. Ryds glasbruk (från Länsstyrelsen i Kronoberg). Ungefärliga lägen för glasbruksbyggnad och kontorsbyggnad markeras ut, samt trolig lokalisering av en glastipp.

4 Länsstyrelsen i Kronoberg Sida 4 av Ryds glasbruk Figur 2. Modern flygbild som visar lokaliseringen av f.d. Ryds glasbruk i de södra delarna av Ryds samhälle i Tingsryds kommun. Glasbrukets ungefärliga läge har markerats ut med gult streck. Lantmäteriet. Figur 3. Vybilder över f.d. Ryds glasbruk som idag är en äng. Fotot till vänster är taget från nordost mot sydväst, och fotot till höger är taget i söder i riktning mot nordost. 2 Historik På fastigheten Ryd 1:3 Tingsryds kommun har det bedrivits glasbruksverksamhet mellan 1919 och 1980-talet. Produktionen var som störst fram till 1970-talet då det blev ett uppehåll i produktionen. Därefter har det endast varit småskalig produktion av prydnadsglas fram till glasbruket lades ned i mitten av 1980-talet. Då produktionen var som störst hade glasbruket ca 60 anställda. Glasugnen eldades till en början med ved men någon gång runt 1960-talet har smältningen gått över till att baseras på olja. I Figur 4 finns en flygbild över f.d. Ryds glasbruk där glasbruksbyggnaderna syns. I flygbilden är också troliga tippområden markerade.

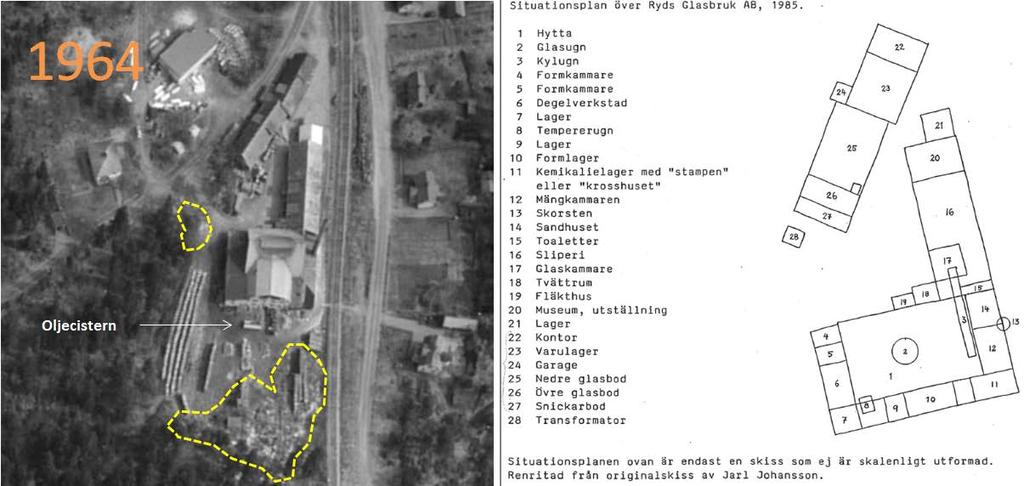

5 Länsstyrelsen i Kronoberg Sida 5 av Ryds glasbruk Figur 4. Historisk flygbild över f.d. Ryds glasbruk med tippområden markerade med gula streckade linjer. Figur 5. Historisk flygbild över f.d. Ryds glasbruk bredvid en modern flygbild där lokalisering av den rivna glasbruksbyggnaden och troliga tippområden markerats ut inom området som idag är en äng. 3 Tidigare undersökningar Brunnarna inom fastigheterna Ryd 1:101 och 1:107 provtogs år 2010 (SWECO PM ), se även Figur 5 ovan. Vattnet anlyserades ofiltrerat avseende metaller. Inga halter över Livsmedelsverkets dricksvattenkriterier påträffades.

6 Länsstyrelsen i Kronoberg Sida 6 av Ryds glasbruk Preliminär konceptuell modell Baserat på historiken och tidigare utförda undersökningar har en konceptuell modell sammanställts. Föroreningskällor Glasrester i marken inom/kring f.d. glasbruksområdet. Tungmetaller. Arsenik kan ha använts. Oljerester i anslutning till f.d. oljecistern. Spridning Omgrävning, markarbeten, fyllning med glasbruksrester mm. Grundvatten, ev. lösta föroreningar och partikeltransport. Dricksvattenbrunnar finns i närheten av det f. d. bruket. Dagvatten, erosion till/i diken mm. Skyddsobjekt Människor och djur som vistas inom eller kring det f.d. glasbruket. Området är inte inhägnat. Exponering Direktkontakt med tungmetallförorenad jord/glasrester (intag, hudkontakt, inandning av partiklar). Dricksvatten. 5 Omfattning, genomförande och fältindikationer från utförd provtagning 5.1 Provtagningsstrategi Provtagning och direktmätning av metaller i fält har utförts genom provgropsgrävning och ytlig kartering av glasrester inom området för f.d. Ryds glasbruk. Inför fältarbetena togs en provtagningsplan fram (daterad ). Provgroparna har spridits ut jämnt över fastigheten, både till platser där det förväntats att glas skulle påträffas men även till områden som förväntas vara mindre påverkade av glasbrukets verksamhet. Tolv provgropar har grävts till naturlig jord påträffats eller till maximalt ca 2 meter under markytan. 5.2 Provtagning av mark i provgropar Av de tolv provgroparna påträffades glas i betydande mängd i åtta provropar, där flera av dessa konstaterades vara glastippar med mycket stora mängder glas. I PG2, PG4 och PG12 som är lokaliserade längst i nordost fanns endast enstaka glasbitar (men det fanns skrot i PG2). Även PG9 som lokaliserats till en slänt (misstänktes vara en glastipp) innehöll inget glas, berg påträffades här på 0,5 m. I Figur 6 visas en flygbild över f.d. Ryds glasbruk med provgroparnas lägen. Här syns även punkterna som omfattas av den ytliga karteringen av glasbruksrester.

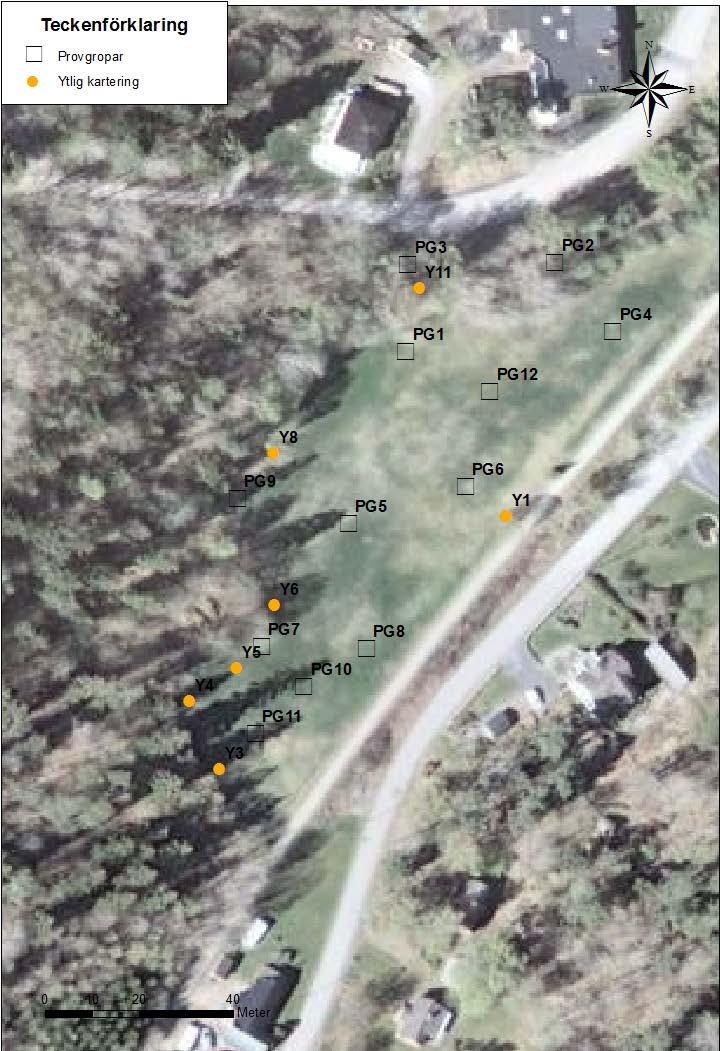

7 Länsstyrelsen i Kronoberg Sida 7 av Ryds glasbruk Figur 6. Flygbild över f.d. Ryds glasbruk med lägen för var provgroparna grävdes samt där ytlig kartering genomfördes. SeSverige

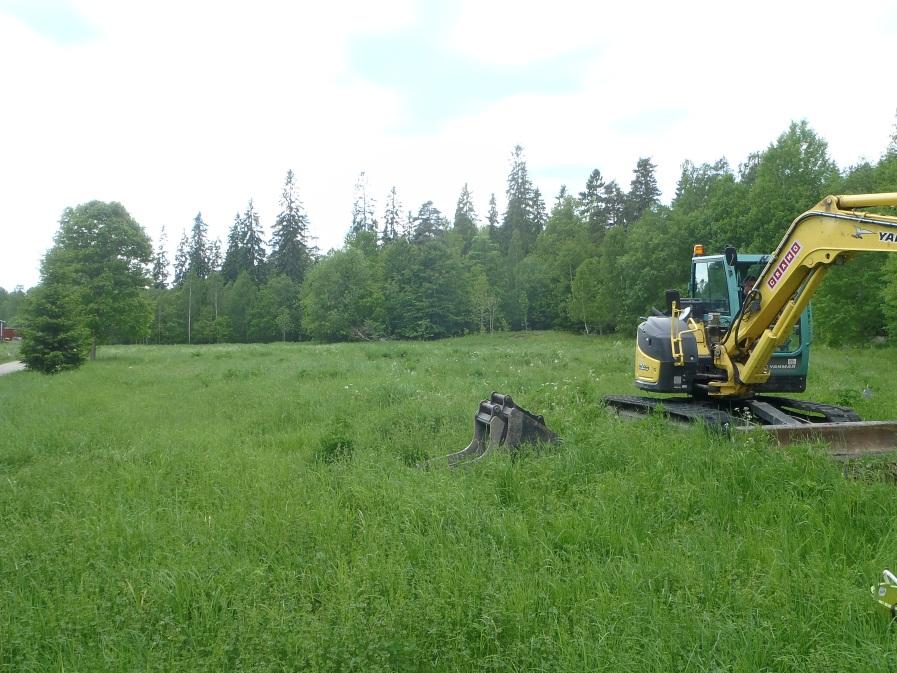

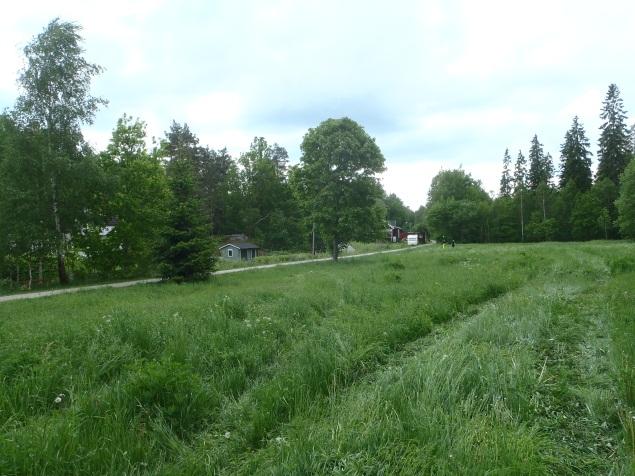

8 Länsstyrelsen i Kronoberg Ryds glasbruk Sida 8 av Prover har i möjligaste mån uttagits från varje urskiljbart lager i provgroparna. I flera av provgroparna fanns det stora mängder glasrester. I Figur 7, Figur 8 och Figur 9 nedan visas foton från provgroparna. XRF har använts för att mäta metallhalter mot provpåsar, mot glasbitar och mot schaktvägg- eller botten. Figur 7. Fotot till vänster är taget från PG2 där inget glas påträffades. Berg eller stort block på ca 0,2 m. Höger foto är taget från PG1 där en ytlig glastipp påträffades. Figur 8. Foton från PG8 där mycket stora mängder rivningsrester och glas påträffades. I det högra fotot skymtar ett lager av rött material (sandigt i konsistensen) som innehåller mycket höga arsenikhalter. I bilden syns även mycket små bitar av glas, som trådar inblandade i allt material. Figur 9. PG7 där en glastipp konstaterades finnas, med stort innehåll av glas av olika storlek och färg. Naturlig sand påträffades på ca 2 m där metallhalterna var betydligt lägre än i ovanliggande lager.

9 Länsstyrelsen i Kronoberg Sida 9 av Ryds glasbruk I Tabell 1 visas en sammanställning av jordlagerföljder och fältindikationer från provgropsgrävningen. Tabell 1. Sammanställning av jordlagerföljder och fältindikationer från provgropsgrävningen inom f.d. Ryds glasbruk. Provpunkt PG1 PG2 PG3 PG4 PG5 PG6 PG7 PG8 PG9 PG10 PG11 PG12 Djup m u my Jordart Indikation 0-0,1 Mull Mycket glas 0,1-0,3 Grovsand Mycket glas 0-0,05 Mull Grässvål 0,05-0,2 Sandigt grus Minde mängd skrot 0,2-0,25 Mull 0,25- Berg 0-0,1 Mull Grässvål 0,1-0,2 Grovsand 0,2-1 Stenig grusig sand Mycket glas 1- Grävstopp p.g.a. stora block 0-0,05 Mull Grässvål 0,05-0,2 Sand 0,2-0,4 Torv, sand Lite glas 0-0,05 Mull Grässvål 0,05-0,4 Sand, sten Glasrester 0,4-1,5 Sandig sten Fyllt med sten och rivningsrester. PID på 1,5 PPM. Igenfylld avloppsbrunn? 0-0,05 Mull Grässvål 0,05-0,2 Sandigt grus Mycket tegel och glas. 0,2-1,2 Sand Väldigt mycket tegel och betong. Inget glas 1,2- Grävstopp p.g.a. stora block 0-0,1 Mull Mullagret mäktigare i NÖ 0,1-1,5 Sand Mycket kross från rivningsrester. Tydlig tipp! 1,5-2 Torv, sand 2- Sand 0-0,05 Mull Grässvål 0,05-0,1 Sandig mull 0,1-0,2 Ett lager av rött pulveriserat material 0,2-2 Sand Stora mängder glas och rivningsrester 0-0,4 Mull 0,4-0,5 Sand Lite rivningsrester 0,5- Berg 0-0,05 Mull Grässvål 0,05-0,8 Mullig torv Mest glas 0,8-1,3 Torv, sand Mindre glas 0-0,1 Mull 0,1-1 Sand Mycket tegel 1-2 Sand Mycket glas 2-2,1 Torv, sand 2,1- Berg/block 0-0,05 Mull Grässvål 0,05-0,4 Sand Enstaka bitar glas 0,4-2 Fyllning Rivningsrester av betong, armering och tegel 5.3 Ytlig kartering av glasförekomst En ytlig kartering av förekomst av glasrester har genomförts inom hela området för det f.d. glasbruket. Under karteringen påträffades glas i ytan endast i utkanterna av ängsområdet, se ritningen i Figur 6. I Figur 10 finns foton tagna under den ytliga karteringen.

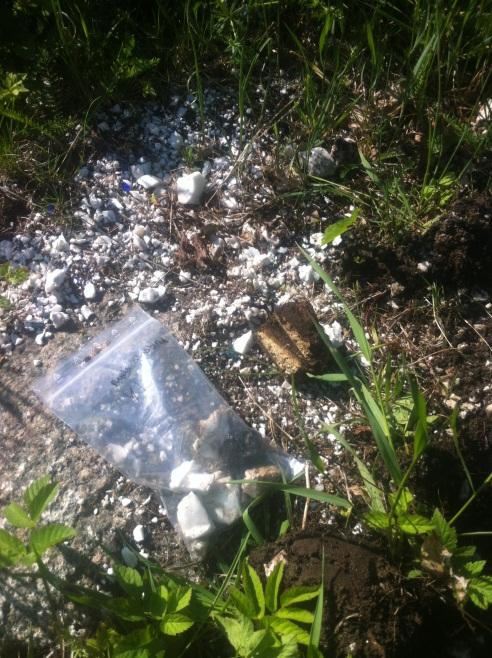

10 Länsstyrelsen i Kronoberg Sida 10 av Ryds glasbruk Figur 10. Foto taget under den ytliga karteringen av glasförekomst. I punkt Y1 påträffades vitt glas ytligt i närheten av gång- och cykelbanan som går söder om glasbruksområdet. 6 Resultat 6.1 Provtagning i provgropar Från provtagningen av jord och glasrester i provgropar har ett urval av prover skickats in laboratorium för analys av metaller. XRF har använts för att mäta metallhalter på samtliga prover före analys. Resultaten från mätning med XRF finns i bilaga 1. I Tabell 2 finns en sammanställning av analysresultaten avseende metaller. Halterna jämförs med Naturvårdsverkets generella riktvärden för förorenad mark för två typer av markanvändning, känslig (bostadsområden) och mindre känslig markanvändning (t.ex. industriområden), NV-KM och NV-MKM. Markanvändningen inom f.d. Ryds glasbruk är NV- MKM. Halterna jämförs också med Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall, FA. För arsenik jämförs de uppmätta halterna även med Naturvårdsverkets (2009) riktvärde för nivåer där akuta hälsoeffekter kan uppkomma vid intag av förorenad jord (100 mg/kg). Fullständiga analysprotokoll finns i bilaga 3.

11 Länsstyrelsen i Kronoberg Sida 11 av Ryds glasbruk Tabell 2. Sammanställning av resultat (standard-analys av metaller i jord samt antimon, analyspaket M-1c och M-AR) från provgropsgrävningen vid f.d. Ryds glasbruk. Halter i mg/kg. Provpunkt Arsenik Barium Kadmium Kobolt Krom Koppar Nickel Bly Vanadin Zink Antimon PG1 0,05-0,1m 26,5 64,3 18,9 2,19 8,74 11,3 5, , ,05 PG3 0,1-1m 16,1 55 1,33 2,99 5,98 26,3 4, ,5 130 PG5 0-0,2m ,32 51,1 87 6, PG6 0,2m 86, ,6 14,1 18,9 35,8 22, ,3 563 PG7 0-0,1m ,9 14,2 68,4 9, , PG7 0,1-0,5m ,21 25,2 66,6 5, , PG7 1,5-2m ,5 6,83 10,2 46 7, , PG7 2m ,4 0,37 1,31 4,3 2, ,7 11,9 22,6 PG8 0,05-0,1m 79, ,8 4,57 15,5 45,9 7, , ,2 PG8 0,2m ,4 2,61 5,51 36,1 3, , KM , MKM Akuttoxisk halt 100 FA Naturvårdsverkets generella riktvärden för förorenad mark, riktvärden för känslig och mindre känslig markanvändning. 2 Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (FA). Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. Analysresultaten visar att metallhalterna i alla provgropar utom en där prover analyserats på laboratorium överskrider halterna riktvärdet för MKM. Det är främst arsenik, kadmium, bly och zink som överskrider riktvärdena. Med hänsyn till mätningar med XRF har riktvärdena för MKM överskridits i samtliga provgropar förutom PG2, PG3 och PG12. Arsenikhalterna överskrider riktvärdet för akuttoxicitet i sex av de tio analyserade proverna från provgropsgrävningen. Två av dessa prover innehåller metallhalter som överskrider gränsvärdet för FA. I PG7 finns arsenikhalter överskridande riktvärdet för akuttoxicitet i hela djupet i gropen, från ytan ned till 2 m under markytan. Sammanfattningsvis kan sägas att de högsta metallhalterna har uppmätts inom områden där en betydande mängd glas har påträffats, med olika omfattning i djupled. 6.2 Ytlig kartering av glasförekomst Tre av de uttagna proverna från den ytliga karteringen av glasbruksrester analyserades enligt standardanalys (analyspaket M-1c och M-AR) på ackrediterat laboratorium. Analysresultaten finns sammanställda i Tabell 3.

12 Länsstyrelsen i Kronoberg Sida 12 av Ryds glasbruk Tabell 3. Sammanställning av analysresultat från laboratorieanalys(standard-analys av metaller i jord samt antimon, analyspaket M-1c och M-AR) av tre utvalda prover som uttogs under den ytliga karteringen av glasbruksrester. Halter i mg/kg. Y2 Y5 Y9 KM 1 MKM 1 Akuttox FA 2 Arsenik ,6 25, Barium , Kadmium ,9 5,21 0, Koppar 26,6 25,3 14, Nickel 4,63 3,55 3, Bly , Zink Antimon 15, Naturvårdsverkets generella riktvärden för förorenad mark, riktvärden för känslig och mindre känslig markanvändning. 2 Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (FA). Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. Av Tabell 3 framgår att arsenikhalter över riktvärdet för akuttoxicitet uppmätts i ett prov (Y2) och riktvärdet för MKM överskrids i de två andra proverna. Bly och kadmium förekommer också i halter över MKM. Ett av proverna (Y5) analyserades både i avseende på lakningsbara metallhalter (normalanalys av metaller för förorenad jord M-1c) och totalhalt (MG2), jämförelse mellan de två analysmetoderna finns i Tabell 4. Av tabellen framgår att de högsta halterna har uppmätts med XRF där arsenikhalten överskrider riktvärdet för akuttoxicitet och blyhalten överskrider gränsvärdet för FA. Tabell 4. Jämförelse mellan normalanalys (M-1c) av metaller, totalhaltsanalys (MG2) och XRFmätning av samma prov från den ytliga karteringen, Y5. Halter i mg/kg TS. MG2 M-1c XRF 3 KM 1 MKM 1 Akuttox FA 2 Arsenik 92,5 24, Barium , Kadmium 18,7 15,9 0, Koppar 43,2 25, Kvicksilver 0,0264 <1 0,25 2, Nickel 9,03 3, Bly Antimon 8, Zink Naturvårdsverkets generella riktvärden för förorenad mark, riktvärden för känslig och mindre känslig markanvändning. 2 Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (FA). Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. 3 Medelvärde av två mätningar med XRF.

13 Länsstyrelsen i Kronoberg Sida 13 av Ryds glasbruk Riskbedömning 7.1 Området skyddsvärde Området där f.d. Ryds glasbruk ligger i är en äng som är lättillgänglig för människor och djur. Det finns inga bostäder i området, men flera bostadshus ligger i närheten och enligt uppgift från närboende plockas blommor från ängen inför högtider som midsommar. Skyddsvärdet bedöms därför vara högt. 7.2 Föroreningar Inom fastigheten för f.d. Ryds glasbruk har föroreningar i form av metaller påträffats i mark. I sex av tio analyserade prover från provgropsgrävningen överskrider arsenikhalten riktvärdet för akuttoxicitet. Två av proverna innehåller halter som överskrider gränsvärdet för FA. Arsenik, bly och kadmium är de metaller som förekommer i högst halter. I PG5 och PG7 överskrider halterna FA och riktvärdet för akuttoxicitet i princip från ytan (under grässvålen). Under den ytliga karteringen av glasbruksrester uppmättes arsenikhalter över riktvärdet för akuttoxicitet i ett prov och i övriga två prover överskrids riktvärdet för gällande markanvändning (MKM) för minst en metall. 7.3 Hälsorisker De föroreningar som har påträffats i halter som överskrider Naturvårdsverkets hälsoriskbaserade riktvärden vid mindre känslig markanvändning (MKM) är arsenik (riktvärde hälsa 25 mg/kg TS), kadmium (riktvärde hälsa 39 mg/kg TS) och bly (riktvärde hälsa 740 mg/kg TS). För arsenik överskrids även den halt där akuttoxiska effekter kan uppkomma vid intag av jord (riktvärde 100 mg/kg TS). I denna miljötekniska markundersökning har totalt sju prover med arsenikhalter överskridande riktvärdet för akuttoxicitet påträffats från de laboratorieanalyserade proverna. Ett av dessa prover kommer från den ytliga karteringen av glasbruksrester och resterande sex prover kommer från provgropsgrävningen. Två av dessa är prover uttagna direkt under grässvålen. De högsta metallhalterna uppmättes i PG7 0,1-0,5m där arsenik- och kadmiumhalterna var 1510 respektive 1810 mg/kg TS. Detta innebär 60 gånger högre halter än det hälsoriskbaserade riktvärdet för MKM i avseende på arsenik och 46 gånger högre för kadmium. Arsenik överskrider riktvärdet för akuttoxicitet 15 gånger i detta prov. Även i flera andra prover överskrids de hälsoriskbaserade riktvärdena för MKM många gånger. Styrande för hälsoriskerna är framförallt exponering via intag av förorenad jord förorenad med arsenik, bly och/eller kadmium. Vid f.d. Ryds glasbruk finns glasrester innehållande höga halter av dessa metaller både ytligt och på större djup i glastipparna. I det fall framförallt barn skulle stoppa glasbitar eller jord förorenad med dessa metaller i munnen kan negativa hälsoeffekter uppkomma. Halterna i en stor del av glasresterna är så höga att akuta effekter (illamående, kräkningar mm) kan uppkomma. Hälsorisker kan även uppkomma i samband med markarbeten som t.ex. grävning i området.

14 Länsstyrelsen i Kronoberg Sida 14 av Ryds glasbruk Miljörisker skydd av markmiljö Arsenik, bly, zink, barium och kadmium har uppmätts i halter som flera gånger överskrider de miljöriskbaserade riktvärdena för MKM. Föroreningarna kan således lokalt utgöra begränsningar för de markekologiska systemen. 7.5 Spridningsrisker Arsenik och bly är de metaller i mark som inom f.d. Ryds glasbruk överskrider riktvärdet för spridning till yt- och grundvatten. Arsenikhalterna i mark överskrider som mest riktvärdet för spridning till grundvatten 22 gånger och spridning till ytvatten fyra gånger. För bly överskrids riktvärdet för spridning till grundvatten som högst åtta gånger. Riktvärdet för spridning till ytvatten överskrids inte för bly i de laboratorieanalyserade proverna. På ett avstånd av ca 700m från f.d. Ryds glasbruk finns Mörrumsån som är ett särskilt värdefullt vatten. Det finns inte några vattendrag som leder från området och det bedöms inte finnas någon risk för spridning till ytvatten från det f.d. glasbruket. Dricksvatten från intilliggande bostadshus med egna brunnar har provtagits och analyserats i avseende på metaller i en förstudie av f.d. Ryds industri (Structor daterad ) och analysresultaten visar inte på några metallhalter som överskrider gränsvärden för metaller i dricksvatten. Sannolikheten för en större spridning till grund- eller ytvatten bedöms därför vara liten. 7.6 Sammanfattande riskbedömning Mycket höga halter av främst arsenik, bly och kadmium har påträffats i glasrester på den äng som tidigare var f.d. Ryds glasbruk. Vid ett oralt intag av förorenade jord eller glasbitar finns stor risk för negativa hälsoeffekter. Det mesta av glasresterna ligger under grässvålen och är inte direkt blottlagda, men ytliga glasrester har konsterats inom undersökningsområdet. Spridningsriskerna bedöms vara små, men i anslutning till glasresterna kan det markekologiska systemet var påverkat. 8 Slutsatser och rekommendationer Glasrester med mycket höga halter tungmetaller (främst arsenik, kadmium, bly) och i betydande omfattning har påträffats i nio av de tolv provgroparna som grävdes inom området för f.d. Ryds glasbruk. Glas innehållande tungmetaller har även påträffats ytligt under karteringen av området. Uppmätta halter av hälsofarliga föroreningar är mycket höga särskilt i områdena där glastippar påträffats. Hälsofarliga halter har även uppmätts i de ytliga jordproverna. Hälsorisker finns i samband med exponering för föroreningarna, vilket sker då ängen besöks av människor, bland annat för att plocka blommor. Betydande hälsorisker kan uppkomma i samband med markarbeten i området, då glasresterna blottläggs och direktkontakt med föroreningarna möjliggörs. På sikt bedöms åtgärder behöva vidtas som minskar risken för att barn eller vuxna skall komma i kontakt med glasresterna och den förorenade jorden. Detta kan ske genom exempelvis urschaktning av glasresterna eller täckning av den förorenade jorden. Förslagsvis upplyses eventuella besökare om riskerna med att få i sig glasbitar innehållande bland annat arsenik, kadmium och bly, vilket bör minska sannolikheten för exponering väsentligt.

15 Länsstyrelsen i Kronoberg Sida 15 av Ryds glasbruk Göteborg, Isabelle Larsson Fredric Engelke

16 Bilaga 1 Fältprotokoll Förstudie f.d. Ryds glasbruk Provgropsgrävning Grop PG1 PG2 PG3 PG4 PG5 PG6 PG7 PG8 PG9 PG10 PG11 PG12 Djup, m u my 0,05-0,1 Mull Mörkbrun Mycket glas, placering mot PG 7 och 8 0,05-0, ,1-0,3 Grovsand Brun Mycket glas 0,1-0,3 0-0,05 Mu Möbr Grässvål 0,05-0,2 sa Gr Ljbr Minde mängd skrot 0,05-0,2 <LOD <LOD <LOD <LOD 0,2-0,25 Mu Möbr 0,25- Berg Jordart 0-0,1 Mu Möbr Grässvål 0,1-0,2 Grovsand Br Färg Provgropsgrävning, Ryds glasbruk Indikation 0,2-1 st gr Sa Br Mycket glas 0, Grävstopp pga stora block Glas & tegel ,05 Mu Möbr Grässvål 0,05-0,2 Sa Ljbr 0-0,2 8 <LOD ,2-0,4 Torv Sa Möbr/svart Lite glas 0,2-0, ,05 Mu Möbr Grässvål 0,05-0,4 Sa St Br Glasrester 0-0, ,4-1,5 sa St Fyllt med sten och rivningsrester. PID på 1,5 PPM. Igenfylld avloppsbrunn? 1, ,05 Mu Möbr Grässvål 0,05-0,2 sa Gr Gråbrun Mycket tegel och glas. Höga halter av Rb, Sr, 0,2 W, Y (orange glas) ,2-1,2 Sa Väldigt mycket tegel och betong. Inget glas 1,2- Grävstopp pga stora block 0-0,1 Mu Möbr Mulllagret mäktigare i NÖ 0,1-1,5 Sa Br Mycket kross från rivningsrester. Tydligt att detta är en tipplats 0,1-0, ,5-2 Torv Sa Möbr/ svart 2- Sa Br <Lod Glas ,05 Mu Möbr Grässvål 0,05-0,1 sa Mu Br 0,05-0, ,1-0,2 Röd Ett lager av rött, pulveriserat material 0, ,2-2 Sa Br Stora mängder glas och rivningsrester 0, , ,4 Mu Möbr 0, ,4-0,5 Sa Br Lite rivningsrester 0,4-0,5 <LOD <LOD <LOD 22 0,5- Berg 0-0,05 Mu Möbr Grässvål 0,05-0,8 mu torv Sa Möbr/ svart Mest glas 0-0, ,8-1,3 Torv Sa Möbr Mindre glas 0,8-1, <LOD ,1 Mu Möbr 0,1-1 Sa Br Mycket tegel 0,2-0, Sa Br Mycket glas ,1 Torv sa Möbr <LOD 20 2,1- Berg/block Glas k 0-0,05 Mu Möbr Grässvål 0,05-0,4 Sa Br Enstaka bitar glas 0-0, ,4-2 Fy Rivningsrester av betong, armering och tegel Provnivå m u my XRF-mätning på provpåse mg/kg Arsenik Bly Sida 1 av 2

17 Bilaga 1 Fältprotokoll Förstudie f.d. Ryds glasbruk Provgropsgrävning Ytlig kartering, Ryds glasbruk XRF-mätning, mg/kg Punkt Indikation Arsenik Bly Y1 Glas, tegel Y2 Glas Y3 Lite tegel, glas 13 <LOD Y4 Glas Y5 Glas Y6 Glas Y7 Lite glas Y8 Glas Y9 Glas, tegel Y10 Glas <LOD Y11 Synligt glas

18 Bilaga 2 Koordinatlista Förstudie f.d. Ryds glasbruk Provgropsgrävning och ytlig kartering Koordinater provgropsgrävning Provtagningspunkt X Y PG , ,76 PG , ,42 PG , ,14 PG , ,78 PG , ,54 PG , ,4 PG , ,97 PG , ,36 PG , ,92 PG , ,99 PG , ,74 PG , ,57 Koordinater ytlig kartering av glasbruksrester Provtagningspunkt X Y Y , ,62 Y , ,48 Y , ,20 Y , ,15 Y , ,33 Y , ,10 Y , ,14

19 Rapport Sida 1(8) L T284ABJ2Z Projekt Isabelle Larsson Registrerad Kungsgatan 18 Utfärdad Göteborg Analys: M1C-JM PG7 0,1-0,5m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME PG7 2m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

20 Rapport Sida 2(8) L T284ABJ2Z PG8 0,2m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME PG3 0,1-1m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

21 Rapport Sida 3(8) L T284ABJ2Z PG8 0,05-0,1m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME Sb* 19.2 mg/kg TS 3 S JAME PG7 1,5-2m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be <0.1 mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

22 Rapport Sida 4(8) L T284ABJ2Z PG5 0-0,2m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME PG6 0,2m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

23 Rapport Sida 5(8) L T284ABJ2Z PG1 0,05-0,1m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME Sb* 5.05 mg/kg TS 3 S JAME PG7 0-0,1m Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

24 Rapport Sida 6(8) L T284ABJ2Z Y2 Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be <0.1 mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME Sb* 15.7 mg/kg TS 3 S JAME Y5 Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

25 Rapport Sida 7(8) L T284ABJ2Z Y9 Ryds glasbruk U TS % % 1 V KAOS As mg/kg TS 2 H JAME Ba mg/kg TS 2 H JAME Be mg/kg TS 2 H JAME Cd mg/kg TS 2 H JAME Co mg/kg TS 2 H JAME Cr mg/kg TS 2 H JAME Cu mg/kg TS 2 H JAME Fe mg/kg TS 2 H JAME Hg <1 mg/kg TS 2 H JAME Mn mg/kg TS 2 H JAME Ni mg/kg TS 2 H JAME P mg/kg TS 2 H JAME Pb mg/kg TS 2 H JAME Sr mg/kg TS 2 H JAME V mg/kg TS 2 H JAME Zn mg/kg TS 2 H JAME ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :31:35 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

26 Rapport Sida 8(8) L T284ABJ2Z Metod 1 Analys enligt TS enligt SS Provet har torkats vid 105 C enligt svensk standard SS Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. Upplösning har skett imikrovågsugn med 5ml konc. HNO ml H 2O 2. Analysprovet har siktats genom en 2mm siktduk. Analys har skett enligt EPA metoder (modifierade) (ICP-AES ) och (ICP-MS). 3 Upplösning har skett med Aqua Regia. Analys har skett enligt EPA metoder (modifierade) (ICP-AES) och (ICP-SFMS). JAME KAOS Godkännare Jan Mechedal Karin Österberg H S V Utf 1 ICP-SFMS ICP-SFMS Våtkemi *efter parameternamn indikerar icke ackrediterad analys. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i"guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges isin helhet, om inte utfärdande laboratorium iförväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar isamband med uppdrag, se aktuell produktkatalog eller vårwebbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS ScandinaviaAB Webb: Dokumentet är godkänt och digitalt Caroline Hägglund Aurorum 10 E-post: info.lu@alsglobal.com signerat av :31: Luleå Tel: Fax: ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

27 Rapport Sida 1(9) L L5PFC3JQO Projekt Isabelle Larsson Registrerad Kungsgatan 18 Utfärdad Göteborg Analys: MG2-AM PG3 0,3 Elme glasbruk U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C 8.9 5% %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* 6.24 mg/kg TS 2 S SVS Nb mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 1630 mg/kg TS 2 S SVS Sb* 60.3 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 146 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

28 Rapport Sida 2(9) L L5PFC3JQO PG3 0,8-1,3m Elme glasbruk U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C % %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* 1.59 mg/kg TS 2 S SVS Nb mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 801 mg/kg TS 2 S SVS Sb* 25.3 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 6.56 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

29 Rapport Sida 3(9) L L5PFC3JQO PG6 0,1-0,15m Åseda glasbruk U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C 6.9 5% %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* 1.36 mg/kg TS 2 S SVS Nb <5 mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 778 mg/kg TS 2 S SVS Sb* 9.14 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 4.90 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

30 Rapport Sida 4(9) L L5PFC3JQO PG6 0,2-1m Åseda glasbruk U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C 1.7 5% %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg <0.01 mg/kg TS 2 F TALA Mo* mg/kg TS 2 S SVS Nb mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 493 mg/kg TS 2 S SVS Sb* 5.81 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 1.77 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

31 Rapport Sida 5(9) L L5PFC3JQO PG4 0-0,2m Åseda glasbruk U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C 6.9 5% %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* mg/kg TS 2 S SVS Nb mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 655 mg/kg TS 2 S SVS Sb* 82.8 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 3.68 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

32 Rapport Sida 6(9) L L5PFC3JQO Ryds glasbruk Y5 U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C 7.7 5% %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* 1.23 mg/kg TS 2 S SVS Nb mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 847 mg/kg TS 2 S SVS Sb* 8.67 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 2.03 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

33 Rapport Sida 7(9) L L5PFC3JQO PG 1m från slänt 0,3-0,5m Åryds glasbruk Y14 U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C 5.7 5% %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* mg/kg TS 2 S SVS Nb <5 mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 602 mg/kg TS 2 S SVS Sb* 3.82 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 1.96 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

34 Rapport Sida 8(9) L L5PFC3JQO Johanstorp Y30 U TS % % 1 I SB Si %TS 2 H FO Al %TS 2 H FO Ca %TS 2 H FO Fe %TS 2 H FO K %TS 2 H FO Mg %TS 2 H FO Mn %TS 2 H FO Na %TS 2 H FO P %TS 2 H FO Ti %TS 2 H FO LOI 1000 C % %TS 3 V ANRE As mg/kg TS 2 H SVS Ba mg/kg TS 2 H FO Be mg/kg TS 2 H FO Cd mg/kg TS 2 H SVS Co mg/kg TS 2 H SVS Cr mg/kg TS 2 H FO Cu mg/kg TS 2 H SVS Hg mg/kg TS 2 F TALA Mo* 1.63 mg/kg TS 2 S SVS Nb <5 mg/kg TS 2 H FO Ni mg/kg TS 2 H SVS Pb mg/kg TS 2 H SVS S* 2020 mg/kg TS 2 S SVS Sb* 1350 mg/kg TS 2 S SVS Sc mg/kg TS 2 H FO Sn* 3.85 mg/kg TS 2 S SVS Sr mg/kg TS 2 H FO V mg/kg TS 2 H FO W <50 mg/kg TS 2 H FO Y mg/kg TS 2 H FO Zn mg/kg TS 2 H SVS Zr mg/kg TS 2 H FO ALS ScandinaviaAB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Caroline Hägglund :15:02 ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com

35 Rapport Sida 9(9) L L5PFC3JQO Metod 1 Analys enligt TS enligt SS Vid analys As, Cd, Cu, Co, Hg, Ni, Pb, Sb, S, Se, Sn och Zn gäller: Analysprov har torkats vid 50 C och elementhalterna har TS-korrigerats till 105 C. Upplösning har skett enligt ASTM D3683 (modifierad). För övriga grundämnen har upplösning skett enligt ASTM D3682 (LiBO 2 smälta). Analys har skett enligt EPA metoder (modifierade) (ICP-AES ) och (ICP-SFMS). 3 Analys enligt LOI 1000 C. ANRE FO SB SVS TALA Godkännare Annika Reimhagen Fredrik Ödman Solweigh Brandlöf Svetlana Senioukh Tanja Larsson F H I S V Utf 1 AFS ICP-SFMS Man.Inm. ICP-SFMS Våtkemi *efter parameternamn indikerar icke ackrediterad analys. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i"guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges isin helhet, om inte utfärdande laboratorium iförväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar isamband med uppdrag, se aktuell produktkatalog eller vårwebbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS ScandinaviaAB Webb: Dokumentet är godkänt och digitalt Caroline Hägglund Aurorum 10 E-post: info.lu@alsglobal.com signerat av :15: Luleå Tel: Fax: ALS Scandinavia AB Client Service caroline.hagglund@alsglobal.com
