1 Konfektionsteknik Provmoment: Tentamen, 4,5 hp Ladokkod: 51TP30 Tentamen ges för: DTEKO13h TentamensKod: Tentamensdatum: Tid: Hjälpmedel: Miniräknare tillhandahålles av studentcentrum. Separat papper att göra uträkning på Totalt antal poäng på tentamen: För att få respektive betyg krävs: 97 hp G: 58 hp VG: 82 hp Allmänna anvisningar: Skriv svaren på anvisat utrymme för respektive delfrågor. Svenskt eller engelskt svar godkänns Rättningstiden är som längst 20 arbetsdagar Viktigt! Glöm inte att skriva Tentamenskod på alla blad du lämnar in. Lycka till! Ansvarig lärare: Ann-Kristin Olsson Telefonnummer:

2 Fråga 1 (3 p) Ett företags kvalitetshandbok kan innehålla många olika delar namnge 3 av dem och beskriv innehållet kortfattat Frågan 2 (5 p) Skötselråd skall sitta i specifik ordning, ordna symbolerna i rätt ordning genom att numrera i vänster kolumn. Beskriv i höger kolumn vad symbolen byter, vilket typ av skötsel som den hänvisar till. Position på skötselråd. 1= först osv. Symbol Beskriv vad symbolen hänvisar till. Dvs. vilken typ av skötsel. 2

3 Fråga 3 (3 p) Frågor om begreppet AQL Delfråga 3a) Vad står förkortningen AQL för inom området för kvalitet och inspektion? Delfråga 3b) Nämn 4 fördelar med att använda AQL inom området för kvalitet och inspektion. 1: 2: 3:. 4: Fråga 4 (3 p) Provhantering är en viktig del av inköpsarbetet, namnge minst tre olika typer av prover Fråga 5 (4 p) Vilka är de fyra huvudprocesserna vid tillverkning?

4 Fråga 6 (2 p) Ge minst 4 exempel på information som är viktig i ett produktions underlag? Fråga 7 (4 p) Det finns olika form på spetsen på de nålar som används i symanskiner, beskriv dessa former och ange för och nackdelar för olika typer av textila material. Fråga 8 (4 p) Beskriv fördelar respektive nackdelar med att använda klyvpressad raksöm kontra Combination safetystitch i yttre sidsöm på en vävd byxa. 4

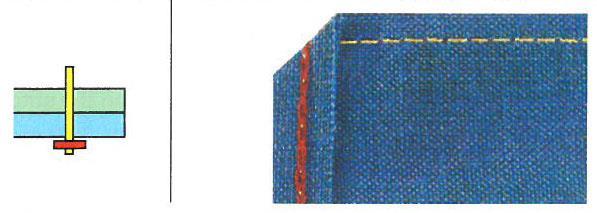

5 Fråga 9 (9 p) Namnge följande sömmar, ange stygn nummer och ge minst ett exempel på användningsområde: plagg och placeringen av denna söm på just det plagget

6 Fråga 10 (20 p) Kalkylering och fashion logistics Skriv dina svar på frågorna här nedanför. Endast ett rätt alternativ per fråga. På fråga 6.1 tom 6.4 fyller du i siffror. Fråga nr Resultat Ditt svar Kalkylering och fashion logistics Flervalsfrågor (rätt svar = 2 poäng/fråga) 1. What kind of concept is this? The company here in Sweden is a production company in knitting. The company buys yarns and all other raw materials and accessories and makes the complete manufacturing in their own facilities in Sweden. A. CM B. CMT C. Full Price D. Private label E. Inget av ovanstående alternativ är rätt. 2. I modelogistik är Lost sales ett välkänt begrepp. Vad menas med det? A. I genomsnitt 1/3 av alla plagg säljs inte till fullt pris beroende på lång tid mellan design och att kunden köper plagget. B. De produkter som tagit slut i butiken eller som på annat sätt saknas vilket gör företaget missar försäljning. C. I genomsnitt 1/3 av alla plagg säljs till fullt pris beroende på kort tid mellan sömnad och att kunden köper plagget. D. Ett samlingsbegrepp när det gäller långa ledtider i anskaffning av råmaterial. E. Inget av ovanstående alternativ är rätt. 6

7 3. Varför kan det vara bra med OTB? A. Hur många procent av produkterna som säljs med reducerat pris. B. Man får alltid lägra inköpspris med OTB. C. Man sparar en del av sin inköpsbudget för att kunna köpa billigare nästa år. D. Man sparar en del av sin inköpsbudget tills man ser vad som säljer i säsong. E. Inget av ovanstående alternativ är korrekt. 4. Ingående varukostnaden för en kjol är 220 kr. Försäljningspriset är 980 kr. Hur många procents pålägg har gjorts? A. 345% B. 66,5% C. 35,0% D. 228% E. Inget av ovanstående alternativ är rätt. 5. Pålägg har gjorts med 475 kr för en dunjacka. Hur stor är marginalen i procent om försäljningspriset är 1275 kr. A. 175% B. 34,6% C. 37,3% D. 268% E. Inget av ovanstående alternativ är rätt. 6. Produktkalkyl Räkna ut och ange följande i produktkalkylen nedan. Skriv svar på svarsblankett. 6.1: A: Summa direkt material? 2p 6.2: B: Summa tillverkningskostnad? 2p 6.3: C: Summa rörliga kostnader? 3p 6.4: Teoretiskt försälningspris? 3p Produktkalkyl: Model: Art nr: A. Direkt material (kr) Artikelnr. Artikelbeskrivning Åtgång / plagg Pris / enhet (kr/m) Totalkostnad ribb 140 cm 97.2 sweatshirt 46 cm 86.6 dragkedja 1 st 11.6 Kr/st etikett 1 st 1.6 Kr/st Summa Direkt Material? skriv inte här 7

8 B. Tillverkningskostnad (kr) Inklusive tillverkningsomkostnad Moment Tillverkningsland SAM Kostnad (kr) /min Totalkostnad Tillskärning Estland Sömnad Estland Finish Sverige Summa tillverkningskostnad? skriv inte här Försäljningspris (kr) Summa tillverkningskostnader: Frakter (produktion) = 3.0 C: Summa rörliga kostnader C= (A+B + frakter)? skriv inte här D: TB (Täckningsbidrag) 65% Dvs pålägg för fasta kostnader inkl vinst? skriv inte här Teoretiskt försäljningspris Totalkostnad / plagg = (C+D)? skriv inte här Försäljningspris i butik = Totalkostnad per plagg = (C+D) + 100%? skriv inte här 8

9 Fråga 11 (3 p) Vid materialavsyning kontrolleras tre saker på tygrullarna. Vilka? Tygrullarna grupperas därefter också gentemot två förhållanden. Vilka? Fråga 12 (2 p) Plaggen till höger skall läggas och skäras via ett s.k. trappstegslägg. Rita upp ditt trappstegslägg schematiskt här till höger (inom rektangeln). Har du inte färg-pennor, motsvarande de två plagg-färgerna, så skriv i kanten på varje lager vilken färg du lagt. Storlekar Antal blå plagg 2 4 Antal röda plagg 1 3 Överst på varje trappsteg skall det också framgå vilken läggbild och storlek du avser att skära. Fråga 13 (2 p) Ett lägg, klart för skärning, består av tre huvuddelar. Vilka? Fråga 14 (2 p) Vilken genomsnittlig skärhastighet har nedan tre olika skärutrustningar? Manuell skärning: Datorstyrd enlagers skärning: Datorstyrd flerlagers skärning: m / min m / min m / min 9

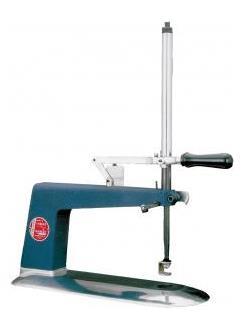

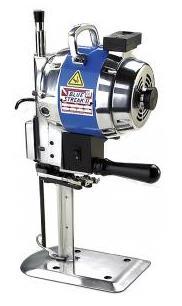

10 Fråga 15 (2 p) Tygfel förekommer i olika omfattning på tygrullar. Vid läggningen används två olika metoder för att få bort tygfelen och erhålla felfria plagg. Vilka är metoderna? Förklara de två olika tillvägagångssätten kortfattat Fråga 16 (2p) Vad används följande verktyg till? Fråga 17 (2 p) Olika systemförkortningar, gentemot konfektionsrelaterade programvaror och hårdvaru-utrustning, förekommer. Förklara kortfattat vad respektive system är utvecklat för och ge exempel på minst ett arbete som kan göras genom systemet. CAD-produkt.... CAM-produkt

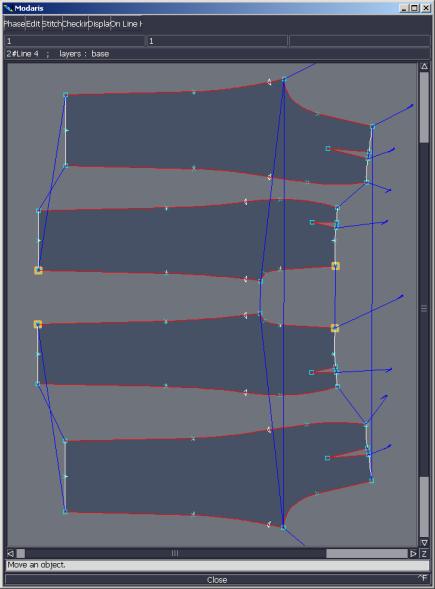

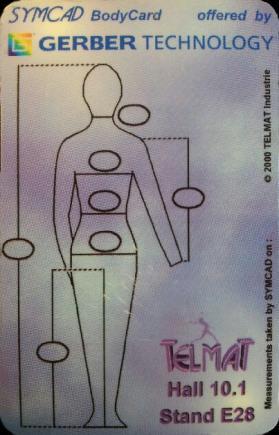

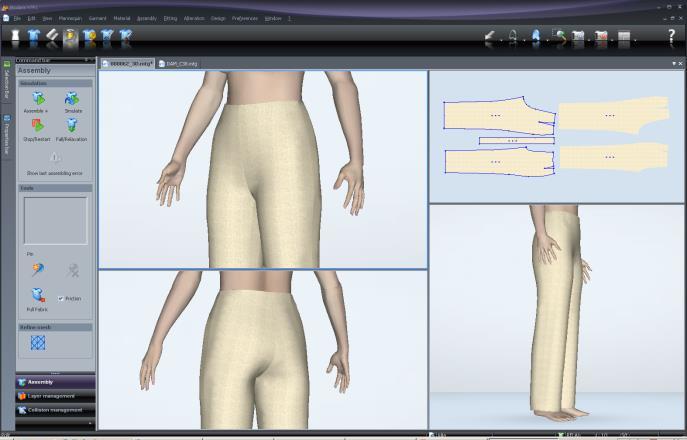

11 Fråga 18 (3p) 1) Skärmbilden till höger visar resultatet efter en datamässig behandling. Vad slags datautrustning är det som använts? ) Vad är det som listats i programfönstrets högra fält? ) Om du fått dina data lagrat på kortet till höger: Vad slags fördel får du av kortet om du går in i en klädbutik som använder denna teknik?,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, Fråga 19 (2 p) Vad görs av dataanvändaren via nedan programfönster och de olika bilderna? Vilken information måste alltid anges, genom ovan bild, innan resultatet till vänster visas? 11

12 Denna sida ligger till grund för frågorna 13 och 14. Du är anställd vid ett företag och ansvarar för all skärorderplanering. Din uppgift är att utföra skärorderplaneringen av nedan tillverkningsorder. För Din planering använder Du skärorderblanketten på följande sida. PRODUCTION ORDER Order no: Style no: Customer: Lager 033 Manufacturer: Trikotažas, Lithuania Last day / cutting: Last day / shipping: Date of delivery: Cloth: Interlining: Art.no. 834, 100% polyester Assortment of garments Color / sizes XS S M L XL XXL No of garments Black, col. 01 Yellow, col. 20 No of garments Totally: 134 Material (internal art.no.) Art.no. 834 Fabric consumption Calculated Planned Final 1,28 Width of fabric w ith selvedge w ithout selvedge Spread max no of plies 1,40 1,38 50 General spreadinformation General marker restrictions Length of spreadingtable: 7 meter The sizes may be rotated 180, even Type of spreading: Open fabric / face up the pieces within a size. The pieces are not allowed in rotation of 90. Accessories Per garment (internal art.no.) Size Color Qty Label, no. 10 Label, no Calc. Planned Final Total quantity / order 12

13 Fråga 16 (1p) Din uppgift är att skär-order-planera tillverkningsordern på föregående sida. Du skall redovisa ett genomförbart alternativ, där nedan befintliga läggbilder återanvänds. Använd nedan skärorderblankett för din planering. LÄGGBILDS-dokumentation Modell/variant: Material: 1= Ytmaterial Lagringsbibliotek (sökväg): G:/CAD-data/Utritningsfiler Nr Läggbildsnamn Mtrl-ID Mtrl. bredd Modell Storlek x antal gånger Ant. strl. Längd Effektivitet Perimeter Anmärkning (max 9 positioner) (enl. variant) (ritningsbredd) (variant) (totalt) (m) (%) (m) , XLx2 2 2,72 70,02 31, , Mx1, XLx1 2 2,48 72,54 31, , Mx1, Lx1, XLx1 3 3,72 72,72 46, , Sx1, Mx1, Lx1, XLx1,XXLx1 5 5,79 76,22 55, , Sx1, Lx1, XXLx1 3 3,74 73,02 46, , Sx1, Mx1, Lx1, XLx1 4 4,63 74,17 61, , Mx1, Lx2, XLx1 4 4,87 74,03 62, , Mx1, Lx1 2 2,46 71,02 30, , Sx1, Mx2, Lx2, XLx1 6 7,13 75,77 92, , XLx1, XXLx1 2 2,73 72,4 35, , Sx1, XXLx1 2 2,46 72,3 31, , Mx2 2 2,45 79,15 30, , Lx2 2 2,48 72,64 31, Copyright, Textilhögskolan / ChS Blankett för SKÄRORDERPLANERING Datum: Plan.alt.: Ordernr: Modell: Tyg: Art. 834 Sign: Storlek / Färg S M L XL XXL Antal plagg att tillverka Black Yellow Totalt: 134 Läggbild / strl.komb. Antal storlekar Antal lager fg1/fg2/fg3 Lager totalt Ant. lägg Ant. plagg

14 Fråga 17 (5p) Nedan frågor är kopplade mot tillverkningsordern på sid 12 och din planering på föreg. sida. a) Hur många meter tyg har inköpsavdelningen köpt hem (gentemot kalkylerad åtgång). Redogör din uträkning och meter uppdelat mot de båda färgerna. Svart... Gul... b) Hur mycket tyg behöver transporteras till lägg-/skäravdelningen, mot din planering? Redogör din uträkning och meter uppdelat mot de båda färgerna. c) Vad blev din genomsnittliga materialåtgång per plagg, mot din planering på föregående sida? Redogör din uträkning med båda färgerna sammanslagna. d) Gentemot den kalkylerade materialåtgången/plagg: Har du fått tyg över eller fattas det tyg? Redovisa din uträkning, över- alt. underskott, samt meter uppdelat mot de båda färgerna. e) Vad innebär det för konfektionsföretaget, och dig som butiksägare, om det blir underskott av tyg. Redogör bådas situation kortfattat. 14

15 Fråga 18 (2p) Produktionssystemet utvecklades för att minska hanteringen i produktionen. Vilka hanteringssystem använder man sig av i en konfektionsfabrik. Nämn fyra av dessa Fråga 19 (2p) Till vilket hanteringsystem hör följande fördelar: Effektivt system Relativt låg PIA Snabb genomloppstid Hanteringstiden minimeras? Operationslista Denna tabell ligger till grund för frågorna 20, 21 och 22 Operation SAM Maskin Operatör Maskinbehov 1. Sy på fickor 2,30 1-nål 2. Sy sidsömmar 1,10 D-lock 3. Sy innersömmar 0,80 D-lock 4. Sy ihop grensömmen 1,60 D-lock 5. Sy linning på byxa 1,60 1-nål 6. Fålla byxbenen 0,90 1-nål 7. Kvalitetskontroll 0,70 Manuellt arbete Totalt 9,00 6 operatörer Fråga 20 (2p) Beräkna Idealtiden från ovanstående operationslista Fråga 21 (3p) Beräkna antal operatörer för operation nr 2, 5 och 7, samt maskinbehov. Skriv i tabellen ovanför. 15

16 Fråga 22 (3p) Beräkna kapaciteten plagg per dag med: Uträkningen måste skrivas ner. 6 operatörer 90% effektivitet 480 minuter är arbetstid per dag SAM = 9, Fråga 23 (2p) Vad krävs för att få ett jämnt flöde i en konfektionsgrupp?
