Miniräknare tillhandahålles av studentcentrum. 100 hp G: 60 hp VG: 85 hp

Transkript

1 Konfektionsteknik Provmoment: Tentamen, 4,5 hp Ladokkod: 51PA20 Tentamen ges för: BC13 TentamensKod: Tentamensdatum: Tid: Hjälpmedel: Miniräknare tillhandahålles av studentcentrum. Totalt antal poäng på tentamen: För att få respektive betyg krävs: 100 hp G: 60 hp VG: 85 hp Allmänna anvisningar: Skriv svaren på anvisat utrymme för respektive delfrågor. Använd inga lösa blad Svenskt eller engelskt svar godkänns Rättningstiden är som längst 20 arbetsdagar Viktigt! Glöm inte att skriva Tentamenskod på alla blad du lämnar in. Lycka till! Ansvarig lärare: Ann-Kristin Olsson Telefonnummer:

2 Fråga 1 (15 poäng) Skötselråd. Sätt följande symboler i rätt ordning genom att numrera dem från = första symbol och 5= sista symbol osv. Gör en kort beskrivning av varje symbol och ge ett material / plagg där denna typ av skötselråd passar. SYMBOL ORDNING BESKRIVNING EXEMPEL PÅ PROUDUKT, MATERIAL poäng 15 dvs: 5 för rätt ordning, 5 för rätt beskrivning och 5 för rätt exempel Fråga 2 ( 5 poäng ) Kvalitets kontroll Kontroll i produktion kan lätt översättas till kontroll i butik. Nämn 5 saker som är lämpliga att kontrollera när en leverans har kommit till butiken Fråga 3 ( 2 poäng ) Förklara varför ett byxben kan vrida sig (den inre bensömmen syns på framsida ben) och vad felet beror på. 2

3 Fråga 4 Kalkylering och fashion logistics (20 poäng) Skriv dina svar på frågorna här nedanför. Endast ett rätt alternativ per fråga. Fråga nr Ditt svar På fråga 6.1 tom 6.4 fyller du i siffror Resultat Kalkylering och fashion logistics Flervalsfrågor (rätt svar = 2 poäng/fråga) 1. What kind of sourcing concept is this? The customer supplies full product specifications covering both material and individual style. The supplier buys all the material and accessories and sells the garment to the customer. A. CM B. CMT C. Full Price D. Private label E. Inget av ovanstående alternativ är rätt. 2. I modelogistik är lost sales ett välkänt begrepp. Vad menas med det? A. I genomsnitt 1/3 av alla plagg säljs inte till fullt pris beroende på lång tid mellan design och att kunden köper plagget. B. Det är när kunderna inte hittar det den produkt de söker i butiken och då förlorar företaget vinst. C. Det är när företaget (butiken) förlorar försäljning pga helger. D. Ett samlingsbegrepp när det gäller långa ledtider i anskaffning av råmaterial. E. Inget av ovanstående alternativ är rätt. 3

4 3. Vad menas med Sell through factor? A. Hur många procent av produkterna som sälj med reducerat pris. B. Hur många procent av produkterna som säljs till fullt pris. C. Hur många procent av produkterna som säljs med vinst. D. Hur många procent av produkterna som säljs på export. E. Inget av ovanstående alternativ är korrekt. 4. Ingående varukostnaden för en skjorta är 134 kr. Försäljningspriset är 518 kr. Hur stort är pålägget i procent? A. 68% B. 148% C. 60% D. 168% E. Inget av ovanstående alternativ är rätt. 5. Försäljningspriset för ett par handskar är 249 kr. Marginalen är 21,9 %. Hur stort pålägg i kronor har gjorts? A. 17 kr B. 27 kr C. 194,5 kr D. 54,5 kr E. Inget av ovanstående alternativ är rätt. 6. Produktkalkyl Räkna ut och ange följande i produktkalkylen nedan. Skriv svar på separat papper. 6.1: A: Summa direkt material? 2p 6.2: B: Summa tillverkningskostnad? 2p 6.3: C: Summa rörliga kostnader? 3p 6.4: Teoretiskt försäljningspris? 3p Produktkalkyl: Model: Art nr: 172b A. Direkt material (kr) Artikelnr. Artikelbeskrivning Åtgång / plagg Pris / enhet (kr/m) Totalkostnad fullribb 110 cm 67.7 sweatshirt 46 cm 86.6 dragkedja 1 st 11.6 Kr/st etikett 1 st 1.6 Kr/st Summa Direkt Material? Skriv inte här! 4

5 B. Tillverkningskostnad (kr) Inklusive tillverkningsomkostnad Moment Tillverkningsland SAM Kostnad (kr) /min Totalkostnad Tillskärning Estland Sömnad Estland Finish Sverige Summa tillverkningskostnad? Skriv inte här! Försäljningspris (kr) Summa tillverkningskostnader: Frakter (produktion) = 3.0 C: Summa rörliga kostnader C= (A+B + frakter)? skriv inte här D: TB (Täckningsbidrag) 60% Dvs pålägg för fasta kostnader inkl vinst skriv inte här Teoretiskt försäljningspris Totalkostnad / plagg = (C+D)? skriv inte här Försäljningspris i butik = Totalkostnad per plagg = (C+D) + Dvs: C+D+100%=Försäljningspris i butik 100% skriv inte här Fråga 5 (2 p) På vilket sätt märks tygfelen ut på tygrullar, vid en avsyningsprocess, inför läggningen? Olika metoder används om läggningen sker manuellt eller datorstyrt. Inför manuell läggning: Inför datorstyrd läggning:.... Fråga 6 (2 p) Plaggen till höger skall läggas och skäras via ett s.k. trappstegslägg. Rita upp ditt lägg schematiskt här nedan (inom rektangeln). Har du inte färgpennor, motsvarande de två plaggfärgerna, så skriv i kanten på varje lager vilken färg du lagt. Storlekar Antal blå plagg 3 5 Antal röda plagg 2 3 Överst på varje trappsteg skall det också framgå vilken läggbild och storlek du avser att skära. 5

6 Fråga 7 (2 p) Det finns två fördelar med att göra ett trappstegslägg istället för två separata lägg. Vilka är dessa? Fråga 8 (2 p) Tyg levereras på olika sätt från tygleverantörer. Hur benämns nedan levererade tyger vid läggningen? (symbolerna är kopierade från det CAD-baserade materialoptimeringsprogrammet Diamino) Fråga 9 (2p) Dessa stora skrivare/plottrar ritar/skriver ut vad? Ge ett exempel på vardera skrivare Fråga 10 (2p) Vad används följande verktyg till?

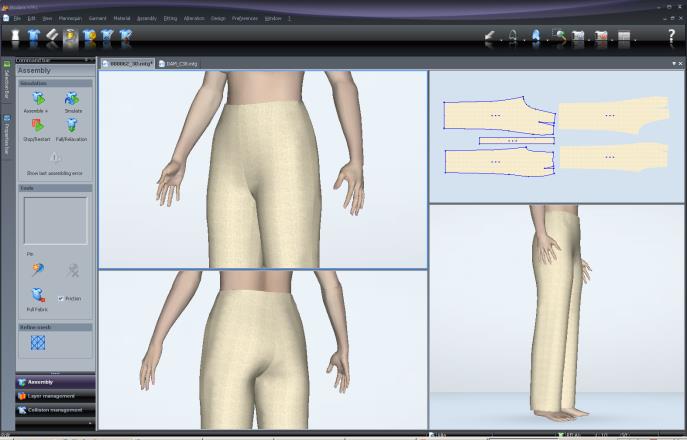

7 Fråga 11 (3p) 1) Skärmbilden till höger visar resultatet efter en datamässig behandling. Vad slags datautrustning är det som använts?..... Vad är det som listats i det högra fältet? Om du själv fått dina data lagrat på kortet till höger: Vad slags fördel får du av kortets om du går in i en klädbutik som använder denna teknik?,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, Fråga 12 (2 p) Vad görs av dataanvändaren via nedan programfönster och de olika bilderna? Vilken information behöver först alltid anges, enl. ovan bild, innan resultatet till vänster visas? 7

8 Fråga 13 (2 p) Ett antal olika systemförkortningar, gentemot konfektionsrelaterade programvaror och kringutrustning, förekommer. Numrera nedan system-/produktbenämningar mot de olika bilderna. Bild nummer CAM-produkt MPS/ERP-system CAD-produkt PDM/PLM-system

9 Denna sida ligger till grund för frågorna 14 och 15 på sidorna 10 och 11. Du är anställd vid ett företag och ansvarar för all skärorderplanering. Din uppgift är att utföra skärorderplaneringen av nedan tillverkningsorder. För Din planering använder Du skärorderblanketten på följande sida. PRODUCTION ORDER Order no: Style no: Customer: Lager 033 Manufacturer: Trikotažas, Lithuania Last day / cutting: Last day / shipping: Date of delivery: Cloth: Interlining: Art.no. 834, 100% polyester Assortment of garments Color / sizes XS S M L XL XXL No of garments Black, col. 01 Yellow, col. 20 No of garments Totally: 134 Material (internal art.no.) Art.no. 834 Fabric consumption Calculated Planned Final 1,28 Width of fabric w ith selvedge w ithout selvedge Spread max no of plies 1,40 1,38 50 General spreadinformation General marker restrictions Length of spreadingtable: 7 meter The sizes may be rotated 180, even Type of spreading: Open fabric / face up the pieces within a size. The pieces are not allowed in rotation of 90. Accessories Per garment (internal art.no.) Size Color Qty Label, no. 10 Label, no Calc. Planned Final Total quantity / order 9

10 Fråga 14 (1p) Din uppgift är att skär-order-planera tillverkningsordern på föregående sida. Du skall redovisa ett genomförbart alternativ, där nedan befintliga läggbilder återanvänds. Använd nedan skärorderblankett för din planering. LÄGGBILDS-dokumentation Modell/variant: Material: 1= Ytmaterial Lagringsbibliotek (sökväg): G:/CAD-data/Utritningsfiler Nr Läggbildsnamn Mtrl-ID Mtrl. bredd Modell Storlek x antal gånger Ant. strl. Längd Effektivitet Perimeter Anmärkning (max 9 positioner) (enl. variant) (ritningsbredd) (variant) (totalt) (m) (%) (m) , XLx2 2 2,72 70,02 31, , Mx1, XLx1 2 2,48 72,54 31, , Mx1, Lx1, XLx1 3 3,72 72,72 46, , Sx1, Mx1, Lx1, XLx1,XXLx1 5 5,79 76,22 55, , Sx1, Lx1, XXLx1 3 3,74 73,02 46, , Sx1, Mx1, Lx1, XLx1 4 4,63 74,17 61, , Mx1, Lx2, XLx1 4 4,87 74,03 62, , Mx1, Lx1 2 2,46 71,02 30, , Sx1, Mx2, Lx2, XLx1 6 7,13 75,77 92, , XLx1, XXLx1 2 2,73 72,4 35, , Sx1, XXLx1 2 2,46 72,3 31, , Mx2 2 2,45 79,15 30, , Lx2 2 2,48 72,64 31, Copyright, Textilhögskolan / ChS Blankett för SKÄRORDERPLANERING Datum: Plan.alt.: Ordernr: Modell: Tyg: Art. 834 Sign: Storlek / Färg S M L XL XXL Antal plagg att tillverka Black Yellow Totalt: 134 Läggbild / strl.komb. Antal storlekar Antal lager fg1/fg2/fg3 Lager totalt Ant. lägg Ant. plagg

11 Fråga 15 (5p) Nedan frågor är kopplade mot tillverkningsordern på sid 9 och din planering på föreg. sida. 1) Hur många meter tyg har inköpsavdelningen köpt hem (gentemot kalkylerad åtgång). Redogör din uträkning och meter uppdelat mot de båda färgerna. Svart... Gul... 2) Hur mycket tyg behöver transporteras till lägg-/skäravdelningen, mot din planering? Redogör din uträkning och meter uppdelat mot de båda färgerna. 3) Vad blev din genomsnittliga materialåtgång per plagg, mot din planering på föregående sida? Redogör din uträkning med båda färgerna sammanslagna. 4) Gentemot den kalkylerade materialåtgången/plagg: Har du fått tyg över eller fattas det tyg? Redovisa din uträkning, över- alt. underskott, samt meter uppdelat mot de båda färgerna. 5) Vad innebär det för konfektionsföretaget, och dig som butiksägare, om det blir underskott av tyg. Redogör bådas situation kortfattat. 11

12 Fråga 16 (2p) Produktionssystemet utvecklades för att minska hanteringen i produktionen. Vilka hanteringssystem använder man sig av i en konfektionsfabrik. Nämn fyra av dessa Fråga 17 (2p) Vilka fördelar är det med Unit Production System? Operationslista Denna fråga ligger till grund för frågorna 13, 14 och 15 Operation SAM Maskin Operatör Maskinbehov 1. Sy på fickor 2,30 1-nål 2. Sy sidsömmar 1,10 D-lock 3. Sy innersömmar 0,80 D-lock 4. Sy ihop grensömmen 1,60 D-lock 5. Sy linning på byxa 1,60 1-nål 6. Fålla byxbenen 0,90 1-nål 7. Kvalitetskontroll 0,70 Manuellt arbete Totalt 9,00 5 operatörer Fråga 18 (3p) Beräkna Idealtiden från ovanstående operationslista Fråga 19 (2p) Beräkna antal operatörer för operation nr 1, 5 och 7, samt maskinbehov. Skriv i tabellen ovanför. 12

13 Fråga 15 (3p) Beräkna kapaciteten plagg per dag med: 7 operatörer 80% effektivitet 480 minuter är arbetstid per dag Uträkningen måste skrivas ner. Fråga 16 (2p) Vad krävs för att få ett jämnt flöde i en konfektionsgrupp? Fråga 17 (4 poäng) Tillverkningsorder Materialavsyning * Skärorderplanering Materialoptimering * Uttag av material * * Buntning Uttag av tillbehör Fixering Delning * * Vilka arbetsintesiva moment saknas i den här listan över tillverkningsprocesser?

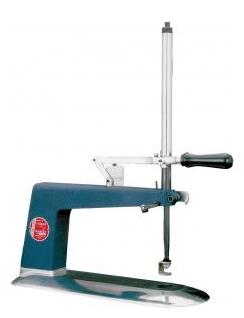

14 Fråga 18 ( 2 poäng) Varför använder man mellanlägg? Förklara detta och ge minst två exempel på plagg och vilka av deras plaggdelar som behöver mellanlägg Fråga 19 ( 4 poäng) Namnge de olika maskinerna på bilderna och beskriv vad de gör:

15 Fråga 20 (6 poäng) Namnge följande sömmar och ge minst ett exempel på användningsområde: plagg och placeringen av denna söm på just det plagget

16 Fråga 21 (3 poäng) Ett företag delar in sitt sortiment i olika produktgrupper. Ge exempel på tre olika produktgrupper och minst en plaggtyp per produktgrupp
