1 Katalogdel 2 Tillbehör Innehållsförteckning finns på sidorna - 2:2 / 36:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

2 Tillbehör B (Sidorubriker = fet stil) Belysning Bottenplåtar Bakre täckplåt (BTP) Bandningsskenor (GL) Belysning (BEL) Belysningsomkopplare (BOK) Beröringsskydd (BSPK) Betjäningstablå (BT) Blindflänsar (BFL) Bottenplåtar BPU...10 Bottenplåtar DBPP Bricka (PB) Bättringsfärg (RAL) D Delbar fläns (DBFL) DIN-låsinsats Distanser (D) Dörr med fönster...19 Dörrskenefäste (DSF + DSFL) Dörrskenor (DS) Dörrstopp (DSP) E Elektronisk glimtändare (GTD) En-punktslås F Flänsmaterial Färg Filter (FIL)...13 Flänsnit (FNP) Flänsskruva (FSM) Flänstäckplåt (FTP) Frontpaneler (FAM/FGM) Fyrkant-låsinsats...29 Fästadapter (FA)...17 Fästelement (FE) Fästprofil (FPH) Fästprofil (FPV) Förskruvningar (FR-) Förstärkningsjärn (FJ) G Glasdörr och skyddsram Gavelskenor (GS) Glidmutter (GM), Golvfäste (UNIGF) Gummipackning (P) H Hållare (HR/HS) Håltagna dörrar Håltagna dörrar för 19 -paneler J Jordfläta (JF) Jordfläta - flat (JFF) Jordskenor (JS) Jordskenor (UNIJS) K Klimatanläggningar Kontaktdonshölje... 8 Kabelfästjärn (KFJ)... 6 Kabelhållare (UNIKH -)...32 Kabelmuff (FLJA)...12 Kabelstöd (UNIKS) Kontaktdonshölje (KDH)... 8 Kontaktdonsplåt (KDP)...8 Korgmutter (KM) Kylaggregat (KYL)...22 L Lås L-handtag...29 Lyftöglor (LÖ)...26 M Mellan- och skåpväggar... 9 Montagebord Monteringsdetaljer Monteringsmaterial Mallar - håltagning i dörr (MR) Mellanväggar (MV)... 9 Montagemuttrar...32 Montagebord (MB)... 4 Montagemuttrar (UNI) Montagesats (MSU) Montageskena hor. (UNIHS) Montageskena vert. (UNIVS)...31 Monteringsplåt -19"...14 Multiflänsar (FL) Märklist (ML) Märklist (MLA)...32 Märkremsor (MLA) P Panelplåtar (FAM/FLM) Plastflänsar (PF) Profil- /plintskenor (GL) R Regntak Ritningar till rackramar Ritningsfack Ramverk -19"...14 Reduceringsplåt (RKD)... 8 Regntak (RT + RTA + RTR) Ritningsfack (JRF + RF + PRF) Rostfria flänsar (SRF) S Sidoplåtar... 7 Skenor och profiler Socklar / kabelfästjärn Stödben och fästprofiler Skarvsats (SUS/SRU)... 9 Skrivpulpet (SKPA)...27 Skrivpulpet med ritiningsfack (SPF). 27 Skruv (SM) Skyddsram (SR) Skåp med glasdörr Skåpmellanväggar (SMVU)... 9 Sockel i metervara ("Lången")... 6 Sockel med löstagbara sidor (SOU-L) 5 Sockelfäste (SF)... 6 Sockelförstärkning (SOUF)... 6 Standardlås Stödben (SB)...17 T Tillbehör till UNI-stativ Tillbehör till 19 rackr T-handtag...29 Termostat (FZK + KT) Trekant-låsinsats...29 Två-skruvsöverfall (O) Täckplåt (TKD)... 8 Tätt utförande (FNP) U UNI-stativet Upphängningsjärn / täckplåt.. 16 Utrustningsdetaler UNI-stativet Upphängningsjärn (UJ-) Utbytesfilter (UF / UFM) Utfyllnadsplåtar (UP) Utvridningssats (UNIUVS) V Vipprack och ramverk Ventilationsdon (VD) Ventilationsfläktar (A / FPF) Ventilationsflänsar (VF) Vibrationsdämpare (ViB)... 5 Vipprack (VIP)...14 Vridhandtag Väggfäste (UNIVF) Vänstergångjärn (GJUV) Värmeelement (VE)...20 Värmefläkt (VEF)...23 Värmeväxlare (MIX) :2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

3 Elkapslings skåp är som gjorda för att montera med hjälp av montagebord... Det är sällan det blir transportskador - innehållet syns ju. Dörrarna är bara att lyfta av och sidoplåtarna lossas med tre skruvar. Ställ in montagebordet - så att montageplåten enkelt kan dragas ur. Sen kan jag ställa undan kapslingen - tills den behövs igen. Tryck på en knapp - och bordet tiltas och ställs in i rätt arbetshöjd! Nu går det snabbt att montera apparater och utrustning. Elkapslings skåp klarar man att bestycka ensam... Färdigmonterat - nu är det bara kablaget som skall dras. Montera först kapsla se n! Enklare kan det inte bli snabbare kan det inte göras! Skall flera skåp monteras i bredd - kan montageplåtarna skarvas till en enhet och... Rullarna i skåpets underkant - gör det lätt att skjuta in den tunga utrustningen....inkopplingen av kablaget kan göras i både sittande och stående ställning....en praktisk hjulsats som gör att jag ensam klarar att ställa skåpet på plats. Kapslingarna skarvas och sidoplåtar monteras. Sedan kommer Rulle till användning... Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

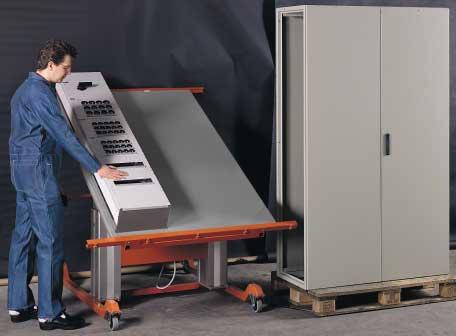

4 MB MONTAGEBORD (MB) I Elkapslings skåpsystem ingår även ett arbetsbesparande montagebord. Med hjälp av detta elimineras alla tunga lyft av bestyckade montageplåtar. Montören arbetar i rätt arbetshöjd och montagetiden kan nedbringas väsentligt. Montagebordet rullas intill skåpets ena sida där sidoplåten är bortskruvad. Montageplåten rullas ut från skåpet och in på montagebordets undre rullskena. Montagebordet med plåten rullas därefter till arbetsplatsen där plåten fälles. Monteringen sker nu i rätt arbetshöjd! Individuellt elektriskt justerbar i både höjdled och arbetsvinkel. Efter monteringen rullas bordet tillbaka till skåpet där montageplåten reses och rullas in. Kan monteringen bli enklare?!?!?!? Mått: Skenbredd: 1150 mm Skenavstånd: mm Arbetshöjd: mm MB 90 Vi kommer till Dej!... har Du inte känt på våra produkter på de mässor vi brukar visa dem på, slå oss en signal så kommer vi överens om en egen "mässa" hos Dig. 4:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

5 SOU ---L US-serien Skåpdjup: 400 mm Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm USE x400 SOU SOU USE USE x400 SOU SOU USE USE x400 SOU SOU USE USO / x400 SOU SOU USO /50 40 USO / x400 SOU SOU USO /60 40 SOCKEL MED LÖSTAGBARA SIDOR (SOU-L) Socklarna är tillverkade med löstagbara lång- och kortsidor för alternativa kabelgenomföringar. Beställningsnr: Tilläggsbeteckning "L" Exempel: SOU L Skåpdjup: 500 mm Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm USE x500 SOU SOU USE USE x500 SOU SOU USE X500 SOU SOU USE USE x500 SOU SOU USE x500 SOU SOU USE SOU Tillverkade i strängsprutad aluminiumprofil. Färg: Svart ViB 1200 VIBRATIONSDÄMPARE (ViB) Användningsområde: I mobila anläggningar, fartyg etc. När känslig utrustning är monterad i skåpen. Där fortplantning av ljud till byggstomme kan uppstå. Om onormala nivåskillnader på golv förekommer. Vibrationsdämpande fot: Levereras i förpackning om 4 st. ViB 450 Vibrationsdämpande fot för tyngre utrustning: Levereras i förpackning om 4 st. ViB 1200 USE x500 SOU SOU USO / x500 SOU SOU USE USO /50 50 USO / x500 SOU SOU USO /60 50 USO / x500 SOU SOU USO /70 50 USO / x500 SOU SOU USO /80 50 USO / x500 SOU SOU USO /90 50 ViB 450 Skåpdjup: 600 mm Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm USE x600 SOU SOU USE x600 SOU SOU USO / x600 SOU SOU Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

6 US-serien KABELFÄSTJÄRN (KFJ) Användes som kabelavlastning i golvskåp. LSO SF SOUF SOCKEL I METERVARA ("Lången") Socklarna kan om så önskas, erhållas i färdig längd till skåpkombinationer. Höjd 100 mm. Max längd 4 meter. LSO + skåp kombinationens bredd och djup i cm. Längd: 400 mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ 180 KFJ 40 SOCKELFÄSTE (SF) Justerbar fastsättning. 4 st/förpackning SF 4 SOCKELFÖRSTÄRKNING (SOUF) Monteras i sockel SOU och LSO, som förstärkning och för ökad draghållfasthet, i tungt bestyckade kapslingar. 2 st i varje sockel oberoende av sockelhöjd. 2 st/förpackning Skåpdjup 400 mm SOUF 40 Skåpdjup 500 mm SOUF 50 Skåpdjup 600 mm SOUF 60 RU-serien Tillverkade i 2 mm rostfri plåt Ytbehandling: Mattpolerade Skåpdjup: mm: Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm RUE x500 SOR SOR RUE RUE x500 SOR SOR RUE RUE x500 SOR SOR RUE RUE x500 SOR SOR RUE RUO /50 50 RUO /50 50 RUO / x500 SOR SOR RUO /60 50 RUO / x500 SOR SOR RUO /70 50 RUO / x500 SOR SOR RUO /80 50 Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm RUE x600 SOR SOR RUE x600 SOR SOR RUE x600 SOR SOR RUE x600 SOR SOR RUO / x600 SOR SOR :2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

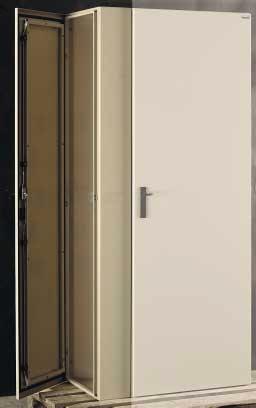

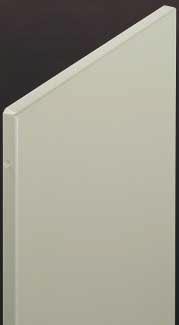

7 SP OBS! Sidoplåtarna kan även levereras med flänsöppningar FL 21. Dessa är speciellt användbara när stående plintskenor förekommer, eller när särskilda kabelfack användes. SP Avsedda för täckning av skåpens gavlar. Levereras i förpackning om 2 st. Tillverkade av 2 mm kallvalsad plåt. Ytbehandling: Pulverlackering med strukturerad yta (grå) RAL Passar alla skåp: USE - USO US-serien RU-serien Tillverkade av 1,5 mm rostfri stålplåt SIS Ytbehandling: Mattpolerad. Passar alla skåp: RUE - RUO Passande Best.nr.: Best.nr.: skåp med Sidoplåt Sidoplåt höjd x djup utan flänsöppning med flänsöppning 1800 x 400 SPU x 400 SPU x 500 SPU SPFLU På denna höjd finns 6 st FL 21 öppningar 2000 x 500 SPU SPFLU x 600 SPU SPFLU På denna höjd finns 7 st FL 21 öppningar Passande skåp med höjd x djup Best.nr.: Sidoplåt utan flänsöppning 1800 x 500 SPR x 500 SPR x 600 SPR Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

8 TKD 24 RKD 2406 KDH KDP US-serien KONTAKTDONSHÖLJE (KDH) För skydd av kontaktdonen, samtidigt som höljet ger en uppsamlingsplats för kabelslackar. Kontaktdonshöljet monteras direkt på någon av US-skåpens gavlar. Höljet levereras med dörr som möjliggör både vänster- och högerhängning. Rektangulära öppningar i över- och understycke. Dessa kan förses med olika typer av täckplåtar enligt tabell: Höljets djup: 200 mm TÄCKPLÅT (TKD) Skruvas fast för täckande av ej utnyttjade hål för kontaktdon. Förpackade om 5 st/sats. TKD 24 Passar skåp Kontaktdonshölje Täckplåtar med Täta Med delbar öppning höjd x djup Best.nr.: Best.nr.: 1800 x 500 KDH TP 50 DTP x 500 KDH " " 2000 x 600 KDH TP 60 DTP 60 REDUCERINGSPLÅT (RKD) Användes för att reducera upptagna hål för att passa mindre typer av kontaktdon. Förpackade om 5 st/sats RKD RKD RKD 2406 KONTAKTDONSPLÅT (KDP) Dessa plåtar monteras istället för sidoplåtar på valfri gavel på samtliga skåp i US-serien. Kontaktplåten är håltagen för 24-poliga kontaktdon. Valfri hålning på begäran. Passar Antal Best. skåp med hål för nummer: kontakthöjd x djup don 1800 x KDP x KDP x KDP :2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

9 MV SMV Skarvsats VS US RU Mellanväggarna (MV) är avsedda som beröringsskydd mellan facken och monteras på mittstolpen. Plåten slutar ca 90 mm från montageplåten för att fritt utrymme för kabelkanaler och genomföringar skall erhållas. Avsedda för skåp med 300 mm djup Passar skåp med höjd x djup: Beställningsnummer Passar alla skåp: VSD Mellanvägg 800 x 300 MV x 300 MV x 300 MV x 300 MV Skåpmellanväggarna (SMVU) användes när flera skåp i USoch RU-serierna skall skarvas i sidled, samt för avskiljning mellan skåp. Tillverkade i varmförzinkad plåt. Avsedda för skåp med 400, 500 och 600 mm djup. Beställnings- nummer Passar skåp med höjd x djup: 1800 x 400 SMVU x 500 SMVU x 400 SMVU x 500 SMVU x 600 SMVU Vi kommer till Dej!... har Du inte känt på våra produkter på de mässor vi brukar visa dem på, slå oss en signal så kommer vi överens om en egen "mässa" hos Dig. SKARVSATS Satsen användes när skåp skall skarvas i sidled. 1 sats per skarv (Beroende på skåpserie) SUS SRU Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

10 (Kabelgenomföring) US-serien RU-serien Passar skåp Tät Delbar bottenplåt bottenplåt USE BPU DBPU USE BPU DBPU USE BPU DBPU USE BPU DBPU USE BPU DBPU USE BPU DBPU USO /50 40 BPU DBPU USO /60 40 BPU DBPU USO /50 40 BPU DBPU USO /60 40 BPU DBPU DBPU BPU Passar skåp Tät Delbar bottenplåt bottenplåt USE BPU DBPU USE RUE RUE Tillverkade i varmförzinkad plåt. Bottenplåtarna användes för att erhålla täthetsgrad IP 55. Den delbara bottenplåten har mellan skarvarna en elastisk gummitätning som medger en mycket enkel och arbetsbesparande kabelgenomföring. USE BPU DBPU USE BPU DBPU USE RUE RUE USE BPU DBPU USE USE BPU DBPU USE RUE RUE USE BPU DBPU USE BPU DBPU USE USO /50 50 USO /50 50 RUE RUE RUO /50 50 RUO /50 50 USO /60 50 BPU DBPU USO /60 50 RUO /60 50 RUO /60 50 USO /70 50 BPU DBPU USO /70 50 RUO /70 50 RUO /70 50 USO /80 50 BPU DBPU USO /80 50 RUO /80 50 RUO /80 50 USO /90 50 BPU DBPU USO /90 50 Avsedda för skåp med 600 mm djup Passar skåp Tät Delbar bottenplåt bottenplåt RUE BPU DBPU USE BPU DBPU RUE RUE BPU DBPU RUE BPU DBPU RUE BPU DBPU RUO /60 60 BPU DBPU EPP-serien Passar pulpet Delbar bottenplåt Delbar bottenplåt bredd djup 400 (EPP/S+M) djup 420 (EPP/L) 500 DBPP DBPP 6040 DBPU DBPP 8040 DBPU DBPP DBPU DBPP DBPU :2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

11 Regntak bör alltid monteras på specialskåp tillverkade för utomhusbruk. Material: Varmförzinkad Dogal Z100. AE-serien US-serien RS-serien Beställnings- nummer: Passar skåp med bredd x djup Beställnings- nummer: Passar skåp med bredd x djup Beställnings- nummer: Passar skåp med bredd x djup 200 x 150 RTA x 150 RTA x 200 RTA x 200 RTA x 200 RTA x 200 RTA x 200 RTA x 200 RTA x 300 RTA x 300 RTA x 300 RTA x 300 RTA x 300 RTA x 400 RTA x 400 RT x 400 RT x 400 RT x 400 RT x 400 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 600 RT x 600 RT x 600 RT x 150 RTR x 150 RTR x 150 RTR x 200 RTR x 200 RTR x 200 RTR x 200 RTR x 300 RTR x 300 RTR x 300 RTR x 300 RTR x 300 RTR VS-serien Beställnings- nummer: Passar skåp med bredd x djup RT- RT- 800 x 300 RT x 300 RT x 300 RT x 300 RT Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

12 FL 2125 FL 2133 BFL BFL rostfri FLJA P 21 SRF 27/1220 MULTIFLÄNSAR (FL) För flänsöppning FL 21. Material: Mjuk termoplast. Färg: Ljusgrå, liknande RAL Temperaturområde: 50 C till C. Kapslingsklass: IP 54 Kabelgenomföringar: 33 st: 9 st max Ø 18 mm 24 st max Ø 14 mm Levereras komplett med flänsnitar. FL 2133 Kabelgenomföringar: 25 st: 3 st max Ø 30 mm 6 st max Ø 18 mm 16 st max Ø 14 mm Levereras komplett med flänsnitar. FL 2125 KABELMUFF (FLJA) Tillverkas i grå plast. Kabel- Packn. Packn. Beställningsarea mm i mm i nummer 3-ledare ø min: ø max: + nolledare mm 2 För 1 kabel FLJA FLJA 2116 För 2 kablar FLJA FLJA 2126 PLASTFLÄNSAR (PF) Tillverkade i en färg som matchar kapslingarnas grå standardkulör. Flänsarna är avsedda att användas i kombination med flänsnit. Givetvis kan de även monteras på konventionellt sätt med skruv och mutter. Tjocklek 7 mm. (FL 21.) ø mm Gängade hål Blindfläns PF 21/0 19x16 PF 21/ x20 PF 21/ x20 PF 21/1620 4x25+6x20 PF 21/ x25+7x20l PF 21/ x25 PF 21/825 5x32 PF 21/532 1x32+11x20 PF 21/ x32+4x20 PF 21/ x40 PF 21/140 3x40 PF 21/340 1x40+11x20 PF 21/ x40+4x20 PF 21/ ROSTFRIA FLÄNSAR (SRF) Tillverkade i rostfri stålplåt SIS 2343 Flänsarna är avsedda att användas i kombination med den rostfria skåpserien. ø mm Frigångshål Beställningsnummer Beställningsnummer Blindfläns FL 13 BFL 13 rostfri Blindfläns FL 21 BFL 21 rostfri 9x16 SRF 21 / x20 SRF 21 / x20 SRF / x25 SRF / 325 3x32 SRF / 332 3x40 SRF / 340 4x25+7x20 SRF / BLINDFLÄNSAR (BFL) För flänsöppning FL 13. Plast. BFL 13 BLINDFLÄNSAR (BFL) För flänsöppning FL 21. Grålackerad plåt. BFL 21 12:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

13 P 21 DBFL 21 FNP VFH 8 VFV 3 FIL 21 FTP VENTILATIONSFLÄNSAR (VF) Passar till flänsöppning FL 21. Med 8 stycken horisontala gälöppningar. VFH 8 Med 3 stycken vertikala gälöppningar. VFV 3 FILTER (FIL) Användes i kombination med ventilationsflänsar VFH och VFV när både dammtätt och ventilerat utrymme erfordras. FIL 21 GUMMIPACKNING (P) Tjocklek 6 mm. Passande flänsöppning FL13. P 13 Passande flänsöppning FL21. P 21 FLÄNSNIT (FNP) Ett snabbt och enkelt sätt att montera flänsar (FL 21). Niten monteras med ett lätt hammarslag eller tryck. Passar både plast- och rörflänsar. 1 sats till varje flänsöppning. Nitar + kompensationsbrickor. FNP 3 5 TÄTT UTFÖRANDE. Nitar + packning FNP 6 FLÄNSSKRUV (FSM) Skruv + mutter för att montera flänsar (FL 21 / FL 13). 1 sats = 4 st. Beställningsnr: FSM 21 (Rostfri version) FSM 21 SFR/rostfri (Rostfri version) FSM 13 FSM 13 SFR/rostfri FLÄNSTÄCKPLÅT (FTP) Plåtarna användes för att täcka USseriens flänsöppningar i överstycket, när dessa inte behöver användas. Beställnings- nummer: Passar skåp med bredd och djup FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU FTPU DELBAR FLÄNS (DBFL) Delbar fläns med gummi tätning Passar på alla skåp med fläns FL 21 DBFL 21 Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

14 Exempel på specialkapsling för 19" montage. Uppfälld vipprack Apparatram Nedfälld vipprack Bärram Vipprack, front Monteringshöjd = 7 höjdenheter Kabelkanal 45 Kabelkanal 343 VIPP-RACK (VIP) Ett genialt montagesätt av 19"-utrustningar i apparatskåp, som reducerar kablage, arbetstid och material. Dimensioner: Bredd Djup Höjd 465 mm 320 mm 7 HE Se i övrigt måttskiss ovan. VIP 719 RAMVERK - 19" Ramverken har monteringshål för inbyggnad av uttagssocklar till insticksreläer och kretskort samt integrerat ledningsfäste. De finns i två varianter: Med bärram för apparatgrupper som är byggda på apparatskenor, eller med apparatram för direkt montering av apparatsocklar. Ramverken levereras med märklist, ram, gavlar, och glasdörr monterade. Finns i 3 storlekar 213 Höjd Apparatram Bärram 4 HE 4HE-A-GD 4HE-B-GD Rattar för låsning i stängt läge. MONTERINGSPLÅT - 19" Plåtarna är avsedda för både apparatram och bärram. Breddenheter C: Höjd: HE 4HE-06C 4HE-12C 4HE-18C 4HE-24C 4HE-30C 4HE-36C 4HE-42C 4HE-48C Vipprackar, profil 14:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

15 Håltagen dörr FAM FLM KM SM PB FRONTPANELER (FAM/FGM) Tillverkade i 3 mm natureloxerad aluminiumplåt, eller i grålackerad (RAL 7035), 2 mm stålplåt. Modulhöjd 44,45 mm. Fästhål enligt 19 -standard. Beställningsnummer Antal Modulhöjd Aluminium Grålack HE i mm FAM 1 FLM FAM 2 FLM FAM 3 FLM FAM 4 FLM FAM 5 FLM FAM 6 FLM FAM 7 FLM FAM 8 FLM FAM 9 FLM FAM 10 FLM FAM 11 FLM FAM 12 FLM FAM 13 FLM FAM 14 FLM GLIDMUTTER (GM), KORGMUTTER (KM) BRICKA (PB), och SKRUV (SM). Samtliga levereras i förpackningar om 50 st. Beställningsnummer Gänga Korgmutter Bricka Skruv M6 (x12) GM6 PB6 SM6 M6 (x12) KM6 PB6 SM6 HÅLTAGNA DÖRRAR för 19 -paneler (Special) Alla dörrar med minimumbredd 600 mm kan på begäran håltagas för panelmontage samt förses med förstärkningsjärn. Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

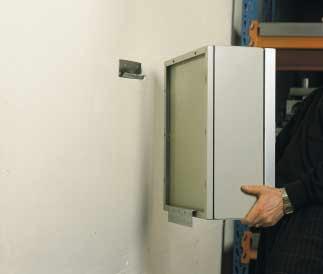

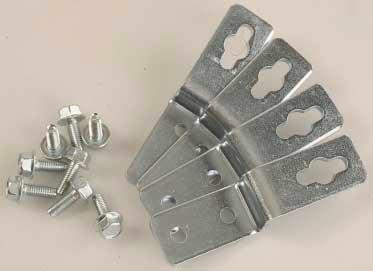

16 UJ UJ 500 AE-serien VS-serien RS/SR-serien UPPHÄNGNINGSJÄRN (UJ-) Passar alla skåp: AES - AEO Förpackning: 4 st UJ 18 Passar alla skåp: RSE - RSO Förpackning: 4 st UJR 18 Passar alla skåp: SRE - SRO Förpackning: 4 st UJS 18 BAKRE TÄCKPLÅT (BTP) Passar alla skåp: VSD För att erhålla en snygg design när skåpets baksida är synlig. Ej bild. BTP + skåpets höjd och bredd i cm. Exempel: BTP Upphängning av väggskåp UPPHÄNGNINGSJÄRN (UJ) Passar alla skåp: VSD 1 sats består av 2 liksidiga upphängningsjärn. Om EJ bakre täckplåt finns. För skåpbredd mm UJ sats består av 4 liksidiga upphängningsjärn. Om bakre täckplåt är monterad. För skåpbredd mm UJB 18 16:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

17 SB GS FPH VÄNSTERGÅNGJÄRN (GJUV) GJUV Endast avsedda för US-serien. Om någon dörr skall ändras från höger- till vänsterhängning, erfordras en sats vänstergångjärn per dörr. 1 sats = 3 st. GJUV 3 FPV AE/VS-serien STÖDBEN (SB) Ett hjälpmedel vid montage av större väggskåp där uppfästningsunderlagen är bristfälliga eller olämpliga. T.ex. korrugerade plåtväggar, gipsplattor etc. Stödbenen levereras i satser som består av fyrkantsprofiler, hörnjärn, fötter och plastpluggar. De kan enkelt anpassas till alla förekommande skåp. Satserna levereras antingen tillkapade eller i löpmeter. De är förzinkade och kan om så önskas lackeras i valfri färg. SB + benens höjd + skåpets bredd och djup i cm. Exempel: SB US-serien GAVELSKENOR (GS) Passar skåp i: US- / RU-serierna För vertikalt montage på förborrade infästningar i skåpgavlarna. Levereras parvis. För skåphöjd 1800 GS GS GS 220 Galvaniserad FÄSTPROFIL (FPH) Passar skåp i: US- / RU-serierna För horisontell uppfästning på gavelskenor (GS). Levereras parvis. För skåpdjup FÄSTPROFIL (FPV) Passar skåp i: US- / RU-serierna För uppfästning av DIN-skenor, montageplåtar och dylikt på insidan av dörr. Levereras parvis. För skåphöjd RU-serien 500 FPH FPH FPV FPV FPV 220 Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

18 BT Exempel på håltagen panel BETJÄNINGSTABLÅ (BT) 33,5 Användes för montage av tryckknappar, omkopplare, displayer och dylikt. Tablåerna är tillverkade av strängsprutad natureloxerad aluminiumprofil. Profilmått: Bredd 33,5 mm x djup 30,5 mm. Se ritning ovan. Levereras komplett med gångjärn, lås och panelplåt i 3 mm natureloxerad aluminium. 30,5 4,5 Höjd x bredd x djup Best.nummer: BT BT BT BT Betjäningstablåen kan även beställas i valfria storlekar. Ange höjd och bredd. Exempel på Best. nr.: BT 457x234 mm Håltagna panelplåtar se bildexempel offereras på begäran. mått i mm Vi kommer till Dej!... har Du inte känt på våra produkter på de mässor vi brukar visa dem på, slå oss en signal så kommer vi överens om en egen "mässa" hos Dig. 18:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

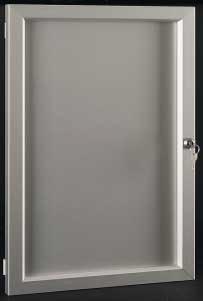

19 Profil för dörr med fönster skyddsram och glasdörr Tre profiler utgör grunden till Elkapslings glasdörr, skyddsram och fönster. De är tillverkade i strängsprutad natureloxerad aluminiumprofil i två alternativa djup 30 eller 60 mm. DÖRR MED FÖNSTER Tillverkas på beställning. Dessa kan användas exempelvis när endast en del av en svängbar rackram eller skåpets utrustning behöver vara synligt. Täthetsgrad IP 55. SKÅP MED GLASDÖRR Tillverkas på beställning. Låsningen utgöres på golvskåpen av espanjoletthandtag, medan väggskåpen har tryckknappslås. Andra lås kan givetvis monteras på begäran. Gummitätning i dörr med täthetsgrad IP 54. MALLAR (MR) Speciella mallar är framtagna för att göra monteringen av skyddsramar enklare. 1 sats = 2 mallar. En för lås- och en för gångjärnsmontering. Avsedda för 30 mm profil MR 3 Avsedda för 60 mm profil MR 6 SKYDDSRAM (SR) Utan att dölja kontroll- eller regleringsinstrumenten, skyddas dessa mot icke önskvärd beröring eller manövrering. Ramen levereras som standard med tryckknappslås, men kan om så önskas kompletteras med cylinderlås. Då skall CYL anges efter beställningsnumret. Täthetsgrad IP 54. Även specialdimensioner tillverkas. 30 mm djup SR SR SR SR SR SR SR SR SR SR Antal H- Höjd Bredd moduler 19 Antal H- Höjd Bredd Beställningsmoduler nummer: mm djup SR SR SR SR SR SR SR SR SR SR Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

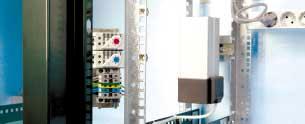

20 VE 150 VE 10 VE 45 VE 150 VÄRMEELEMENT (VE) Förhindrar kondens i apparatskåp. Hög värmeavledning genom aluminiumkapsling och öppen profil. Elementen är självreglerande. (Se även FZK) Monteringen skall ske vertikalt med anslutningskabel på undersidan. Avståndet till kabelkanaler och värmekänslig apparatur min 50 mm. Elementplaceringen skall göras längst ned i skåpet. Monteras genom snäppfastsättning på normskena. Standardspänning: V AC/DC Best. Effekt Höjdxbreddxdjup Säkr. nummer: W A VE x 50 x 25 0,6 VE x 70 x 50 1 VE x 70 x 50 2 VE x 70 x 50 3 VE x 70 x 50 4 VE x 70 x 50 5 VE x 70 x 50 4 VE x 70 x 50 5 Riktvärdestabell: Faktorer som t.ex. placering, kapslingsmaterial, omgivningstemperatur, luftfuktighet och effektförluster har avgörande betydelse för val av effekt på elementen. Se därför endast denna tabell som riktvärde. Kapslings- Vid montage i... storlek tempererade otempererade utomhus upp till liter: rum rum 20 10W 15W 30W 30 15W 30W 60W 50 30W 60W 100W 75 45W 75W 150W W 100W 150W W 100W 150W W 150W W W W W W W W W W 3x100W W W 2x W W W 4x100W (3x150W) W W 4x150W W W 5x150+75W W 2x150+60W 9x150W Rekomenderat tillbehör är termostat FZK 180 eller KTO :2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

21 VD 37 VD 40 VDR 40 KTO 1140 KTS 1141 FZK 180 VEF 400 TERMOSTAT (FZK) För mont. på skena: GL 2933-GL 2934 Inställningsområde: +10 till +60 C Termostat användes i komb. med värmeelement VE och ventilationsfläkt A. Kapslingsklass IP 30. Kontaktkapacitet: Slutande: 250 VAC/5A Öppnande: 250 VAC/10 A Mått i mm: Höjd: 67 - Bredd: 50 - Djup: 35 FZK 180 TERMOSTAT (KT) För mont. på skena: GL 2933-GL 2934 Inställningsområde: +/ 0 till 60 C Termostaterna användes i komb. med värmeelement VE och ventilationsfläkt A. Kapslingsklass IP 30. Finns i två typer med slutande eller öppnande kontakt. Kontaktkapacitet: 250 VAC/15A Mått i mm: Höjd: 60 - Bredd: 33 - Djup: 43 Öppnande - Värme: Best. nr: KTO 1140 Slutande - Kyla: Best. nr: KTS 1141 VÄRMEFLÄKT (VEF) För montage på skena: GL GL 2934 Driftspänning: V/50-60 HZ Kapacitet: 45 m 3 /h friblås Värmeeffekt: 400 W Dimension: H=222 / B=85 / D=85 (+15) mm Termostat KTO 1140 rekommenderas VEF 400 VENTILATIONSDON (VD - VDR) Medger spolsäkerhet genom labyrintöppning. Håltagning Ø 38 mm. Skyddsform IP 44. Förpackning om 2 st. VD 37 Medger spolsäkerhet genom labyrintöppning. Håltagning Ø 40 mm. Skyddsform IP 66. Förpackning om 1 st. VD 40 Medger spolsäkerhet genom labyrintöppning. Håltagning Ø 40 mm. Skyddsform IP 66. Förpackning om 1 st. VDR 40 OBS! Elkapslings tillbehör är i de flesta fall monterade när skåpet kommer till Dej. Du slipper montaget och problemet med att bli av med alla tomma kartonger. Det gör vi helt utan kostnad. Vi tjänar pengarna på allt emballage vi slipper skicka med. Håll med om att det både skonar miljön och ekonomin! Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

22 VÄRMEVÄXLARE KYLAGGREGAT KYL 400 TE (detaljbild på display) VV 14 KYL 2000 TS KYL 1500 TS VV 36 KYL 800 TE KYLAGGREGAT (KYL) Kylaggregat i 4 olika storlekar. Alla byggda för att ge minimala underhållskostnader. Modell TS monteras utanpåliggande, halvt infällda eller helt infällda i front. Modell TE monteras utanpåliggande, eller helt infällda i front. Kylaggregaten har elektronisk termostat i fronten med larmfunktioner. Senaste uppdateringar finns på vår hemsida. Kylmedel: R134a. Tillverkade i stålplåt. Ytbehandling: Pulverlack med strukturerad yta RAL 7035 (grå). KYL 400 TE KYL 800 TE KYL 1500 TS KYL 2000 TS Kyleffekt A35 A35 W Kyleffekt A35 A50 W Effektförbrukning W Höjd mm Bredd mm Djup mm Temperaturområde C Omgivningstemperatur C Kapslingsklass Inv. IP54 IP54 IP54 IP54 Kapslingsklass Utv. IP34 IP34 IP34 IP34 Vikt Kg Märkspänning* V/Hz 230/ / / /50-60 *Specialspänningar och frekvenser levereras på begäran. VÄRMEVÄXLARE (MIX) Aggregat i 2 olika storlekar. Monteras på gavel, dörr eller tak på kapslingen. Levereras med 3 m lång anslutningskabel. Tillverkade i stålplåt. Ytbehandling: Pulverlack med strukturerad yta RAL 7035 (grå). MIX 14 MIX 36 Specifik värmeeffekt W/K Effektförbrukning W Höjd mm Bredd mm Djup mm Temperaturområde C Fläktkapacitet m 3 /h Kapslingsklass Inv. IP54 IP54 Vikt Kg 7 10 Märkspänning* V/Hz 230/ /50-60 *Specialspänningar och frekvenser levereras på begäran. 22:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

23 FPF m 3 /h FPF-KRG C D 23 KTS 1141 B Ram med filter A C D A ø 4.5 x 4 De fyra ø 4,5 mm hålen borras enbart upp om skruvar skall användas för att montera fläkten. VENTILATIONS- FLÄKTAR Användes för temperaturreglering i apparatskåp. Fläktarna är valda för att motsvara högt ställda kundkrav. Tack vare det smarta snäppfästet kan montagetiden minimeras. Vid normalt montage behövs inga skruvar. Även filtret bytes enkelt, då även filterhållaren har snäppfästen. Kapslingsklass IP 54, enligt EN Färg: RAL 7035 (grå). Rekommenderat tillbehör: Termostat KTS 1141 Se sidan 21. Kapacitet Effekt Drift- Utbytes- Fläkt, Ram med filter spän- filter Mått... ram med med ning filter filter m 3 /h Watt Volt Bestnr.: A B C D FPF 50 FPF 12 KRG * UF M12 / 6st ,5 FPF 115 FPF 15 KRG * UF M15 / 6st FPF 240 FPF 15 KRG * UF M15 / 6st FPF 360 FPF 15 KRG * UF M15 / 6st FPF 650 FPF 20 KRG * UF M20 / 6st Beställningsnummer till alla artiklar framgår av tabellerna. EMC-galler offereras på begäran. Andra spänningar offereras mot begäran. Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

24 BSPK 2/OH D ML MLA MLA-0 AE VS US RS/SR RU BERÖRINGSSKYDD (BSPK) Ohålad polykarbonat levereras i skivor. Tjocklek 2 mm Tjocklek 3 mm 1160x1960 mm 1200x1960 mm BSPK 2/OH BSPK 3/OH MÄRKLIST (ML) Tillverkas i både plast (ML) eller aluminium (MLA). Listerna användes i kombination med distanser för märkning av kontaktorer, reläer mm. Levereras i längder av mm. Listen levereras komplett med transparent skyddsplast, men exklusive märkremsor. Plast Aluminium ML 200 MLA 200 MÄRKREMSOR (MLA) Onumrerade för användning tillsammans med märklist (ML). Levereras i längder av 530 mm. MLA-0 DISTANSER (D) För montering av exempelvis beröringsskydd, plexiglas, märklister (ML) mm. Nyckelvidd: 8 mm Yttergänga: M5 Innergänga: M5 Längd i mm: D15 D20 D25 D30 D40 D50 D60 D70 D80 D100 D110 D120 D140 24:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

25 DS FE 24 Montering av band- och dörrskenor GL 2934 GL 2933 FE 12 VS DÖRRSKENOR (DS) Monteras med hjälp av fästelement FE 24, på insidan dörren för montage av kabelkanaler, montageplåtar och dylikt. Skenorna är hålade för att montage av kabelkanaler med plastnit skall underlättas. Ingen borrning eller gängning behövs. Längd: 2000 mm. DS 200 BANDNINGSSKENOR (GL) Monteras med hjälp av fästelement FE 12 på insidan dörren för bandning av kablage, montering av ritningsfack o.d. Längd: 2000 mm. GL 2937 FÄSTELEMENT (FE) Användes i kombination med dörrskena. FE 24 Användes i kombination med bandningsskena. FE 12 DSF PROFIL- /PLINTSKENOR (GL) Enligt DIN- och SEN-normer. Profil Längd Meter Vikt Best. per m/kg nummer: mm förp. Nr ,35 GL 2933 Nr ,66 GL 2934 DÖRRSKENEFÄSTE (DSF) Användes för skåp med espanjolettlås. DSF DÖRRSKENEFÄSTE (DSFL) Användes för skåp med espanjolettlås där ej vertikal dörrskena erfordras. DSFL Profil 2 Profil 3 Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

26 LÖ 12 JFF FJ 12 O 13 O 15 DSP 36 JF 16 HR 75 HS 75 JS 30- JS 75 AE VS US RS/SR RU LYFTÖGLOR (LÖ) Tillbehör för golvskåp. För US och RU åtgår 2 satser. 1 sats = 2 st LÖ 12 FÖRSTÄRKNINGSJÄRN (FJ) Användes tillsammans med lyftöglor när golvskåpen är monterad med tung utrustning. 1 sats = 2 st. FJ 12 + skåpdjup DÖRRSTOPP (DSP) Monteras med hjälp av dörrskena DS Eller i US-seriens förstärkningsprofil. Passar både vänster- och högerhängning. Ange skåptyp efter beställningsnumret. DSP 36 + (Exempelvis för AE, VS, US) JORDFLÄTA - flat (JFF) För jordning mellan olika komponenter i skåp och fördelningar. Längd: Best-nummer: 200 mm JFF mm JFF mm JFF mm JFF mm JFF mm JFF mm JFF 650 JORDFLÄTA (JF) För jordning mellan dörr och kapsling. Längd 250 mm. Övriga längder på begäran. JF 16 HÅLLARE (HR/HS) Hållare till jordskena. Best.nr.: Rak till JS 75: HR 75 Sned till JS 75: HS 75 JORDSKENOR (JS) Kopparskena med dimension 15x5 mm = 75 mm 2. Levereras i 2 meters längd med 133 st överfall monterade. JS 75 Kopparskenor med dimension 10x3 mm = 30 mm 2. Längd Överfall Best.nr.: 135 mm 6 st JS mm 9 st JS mm 12 st JS mm 15 st JS mm 18 st JS mm 21 st JS mm 24 st JS mm 27 st JS mm 30 st JS mm 33 st JS mm 36 st JS TVÅ-SKRUVS ÖVERFALL (O) Jordskenorna kan även förses med 2- skruvsöverfall. Levereras i förpackning om 100 st. passande till JS 30 JS 75 O 13 O 15 26:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

27 JRF 9061 i max. och min. bredd PRF SPF 9070 nedfälld SPF 9070 uppfälld SKPA 70 RF RF RITNINGSFACK (JRF-RF-PRF) Justerbart ritningsfack av plåt. Monteras direkt på förstärkningsramen med skruvförband. Passar alla dörrar i USserien med bredd mm. Ritningsfackets Höjd: Bredd: Djup: dimension: 300 just.bar 90 JRF 9061 Ritningsfack av plåt. Monteras på ett enkelt sätt med hjälp av självhäftande fästelement. 3 st per fack. Ritningsfackets Höjd: Djup: dimension: Bredd: 250 mm RF Bredd: 480 mm RF Ritningsfackets Höjd: Djup: dimension: Bredd: min 470 mm RF Ritningsfack i plast. Monteras med hjälp av självhäftande fästelement. Ritningsfackets Höjd: Djup: dimension: Bredd: 250 mm PRF SKRIVPULPET MED RITNINGSFACK (SPF) Skrivpulpeten tillverkas av natureloxerad aluminiumplåt. Monteras enkelt i USskåpets förstärkningsram. Ritningsfackets Höjd: Bredd: Djup: arbetsyta är: Dimension: /90 Minsta fack för montage i skåp är 600 mm Passar Djup dörrbredd: 50 mm 90 mm 600 mm SPF SPF mm SPF SPF mm SPF SPF mm SPF SPF mm SPF SPF SKRIVPULPET (SKPA) Skrivpulpeten tillverkas av natureloxerad aluminiumplåt. Monteras enkelt i USskåpets förstärkningsram. Skrivpulpetens Höjd: Bredd: arbetsyta är: Minsta fack för montage i skåp är 600 mm. Passar dörrbredd: 600 mm SKPA mm SKPA mm SKPA mm SKPA mm SKPA 100 Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

28 BEL AE Passar endast i AES/AEO GTD 1 BEL VS BEL AE BOK 5 RAL 7035/60 BELYSNING (BEL) Armatur med automatisk tändning/ släckning vid manövrering av dörren. För att automatiken skall fungera måste skåpets typ anges efter beställningsnr. För glödlampa på max 60 watt. BEL skåptyp. Exempelvis AE Armatur med lysrörsbelysning. Armaturens totallängd 465 mm. För 1x15W V (Lysrörslängd 430 mm.) Separat jordat eluttag. Minsta fack för montage i skåp är 600 mm. BEL skåptyp. Exempelvis VS Armatur med lysrörsbelysning. Armatur för 1x8W V. Dubbla jordade eluttag. Minsta fack för montage i skåp är 400 mm. BEL AE ELEKTRONISK GLIMTÄNDARE Ger störningsfri och ögonblicklig uppstart av lysrör. GTD 1 BELYSNINGSOMKOPPLARE (BOK) För automatisk tändning och släckning av armatur. BOK 5 BÄTTRINGSFÄRG (RAL) I burk med pensel i locket. Volym 60 ml. Ljusgrå för skåp och kapslingar RAL 7035/60 I sprayförpackning. Bruttovikt 400 gram. Ljusgrå för skåp och kapslingar RAL 7035 Vi kommer till Dej!... har Du inte känt på våra produkter på de mässor vi brukar visa dem på, slå oss en signal så kommer vi överens om en egen "mässa" hos Dig. 28:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

29 Standardlås för väggskåp och pulpeter T-handtag T-handtag T-handtag T-handtag utan låsning med cylinder utan låsning med cylinder TH 5 TH 5 CL TH 8 TH 8 CL LÅSINSATSER DIN-LÅS 3 mm tapp erhålles som standard. Best nr DL 3 Extra nyckel: Best nr NDL 3 inkl. nycklar vilka passar i håltagning för standardlås i både vägg-, golvskåp och pulpeter. FYRKANT-LÅS 7 mm tapp Best nr FL 7 för golvskåp Best nr FL 7 G Extra nyckel: Best nr NFL 7 TREKANT-LÅS 7 mm tapp Best nr TL 7 för golvskåp Best nr TL 7 G Extra nyckel: Best nr NTL 7 MEJSEL- SPÅRSLÅS Best nr M 10 för golvskåp Best nr M 10 G DIN- FYRKANT- TREKANTlåsinsatser för väggskåp. DIN-LÅS 5 mm tapp Best nr DL 5 för både vägg- och golvskåp. Extra nyckel: Best nr NDL 5 FYRKANT-LÅS 8 mm tapp Best nr FL 8 för golvskåp Best nr FL 8 G Extra nyckel: Best nr NFL 8 TREKANT-LÅS 8 mm tapp Best nr TL 8 för golvskåp Best nr TL 8 G Extra nyckel: Best nr NTL 8 L-handtag utan låsning LH 12 L-handtag med cylinder LH 12 CL Vridhandtag med bygel för hänglås Specialbest. - VHHL Vridhandtag med låshus för Assa-cylinder stift. Passar end. skåp utan espanjoletter - ASVH En-punktslås för hänglås. Bygeldimension max ø 12 mm EPHL AE VS US RS/SR RU Standardlås för golvskåp DIN- FYRKANT- TREKANTlåsinsatser för golvskåp. T-handtag utan låsning THG 5 T-handtag med cylinder THG 5 CL T-handtag utan låsning THG 8 T-handtag med cylinder THG 8 CL L-handtag utan låsning LHG 12 L-handtag med cylinder LHG 12 CL Vridhandtag med bygel för hänglås, VHHL Vridhandtag med låshus för Assacylinder, VHAS Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

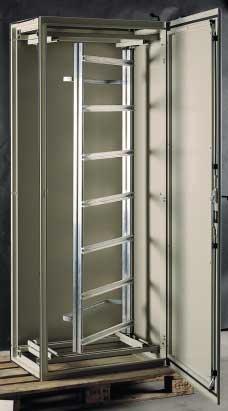

30 MSU AE VS US RS/SR RU UNI-stativet - ger ett borrlöst montage! UNI-STATIVET, med en mängd olika fäst-detaljer och glidskenor, ger en snabb och flexibel montering av komponenter, utan att borrning och gängning behöver göras. Montagesatsen MSU gör att stativet blir justerbart både i sidled och djupled samt att stativet rullas in genom golvskå- pens sidogavlar. På samma sätt som montageplåten, vilken stativet helt kan ersätta. Används dessutom utvridningssatsen UNIUVS blir stativet svängbart och det underlättar framför allt vid inkopplingen av kablaget. Stativet kan även monteras direkt på montageplåten eller för fristå- ende montage på golv eller vägg. Genom sin höga stabilitet är stativet utomordentligt användbart i alla typer av konstruktioner och montage. 30:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax

31 UNIVF x 25 UNIVF x 25 UNIHS AA UNIHS AA UNIHS MB UNIHS MB UNIKS UNIKS UNIGF UNIVS UNIVS UNIVS MONTAGESKENA VERTIKAL (UNIVS) Används som fästskena för horisontalskenor. Levereras i längder om Best.nr: 1920 mm alt. UNIVS mm. UNIVS MONTAGESKENA HORISONTELL (UNIHS) Används för att fästa upp plintar och övriga DIN-anpassande apparater. Kan även med den unika montagemuttern användas för fastskruvning av andra typer av komponenter. Levereras i längder om 2000 mm. UNIHS AA UNIHS MB KABELSTÖD (UNIKS) Används för att avlasta kablaget vid t.e.x. plintar o.dyl. Kan monteras steglöst på stativet. Ange bredden på stativet vid beställning. Ej bild/se måttskiss. UNIKS + stativbredd VÄGGFÄSTE (UNIVF) UNIHS AA 9.7 Används för att distansera stativet från väggen eller montageplåten. Ej bild/se måttskiss Finns i två längder Best.nr: mm eller UNIVF mm. UNIVF GOLVFÄSTE (UNIGF) UNIHS MB Används för att låsa stativet i golv eller tak. Ej bild/se måttskiss. UNIGF Elkapsling AB Box 18, Ånge, Telefon: , Fax :2

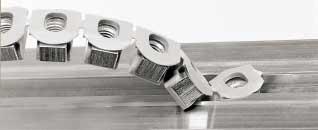

32 UNI - mutter UNIKHP UNIKHR MONTAGESATS (MSU) Används för att rulla in stativet från sidan i skåpet, samt för att erhålla justerbarhet i sidled och djupled. Består av över- och underdel samt vertikala skenor. Bild se sidan 108. MSU + skåpets beteckning Exempelvis (MSU/USE ) MÄRKLISTER (MLA) Används för att fästa upp märkning etc. Levereras i längder om 2000 mm. Ej bild. MLA 200 JORDSKENOR (UNIJS) Levereras i 2000 mm längd inkl. 6 st fästen. Ej bild. UNIJS UTVRIDNINGSSATS (UNIUVS) Används för att svänga ut stativet vid inkopplingen av kablaget. Ej bild. UNIUVS MONTAGEMUTTRAR (UNI) Används för steglöst montage av skenor och komponenter. Färg: Blå Svart Grå Finns för M4 M5 M6 Best.nr: UNI-M4 UNI-M5 UNI-M6 KABELHÅLLARE (UNIKH -) Används för att hålla kabelaget istället för t.e.x, kabelkanal. Kan steglöst monteras vart som helst i stativet. Finns i 3 olika utföranden. M6-gängning, rund 63 Plast, kvadratisk Best.nr: UNIKHR UNIKHP 32:2 Elkapsling AB Box 18, Ånge, Telefon: , Fax
