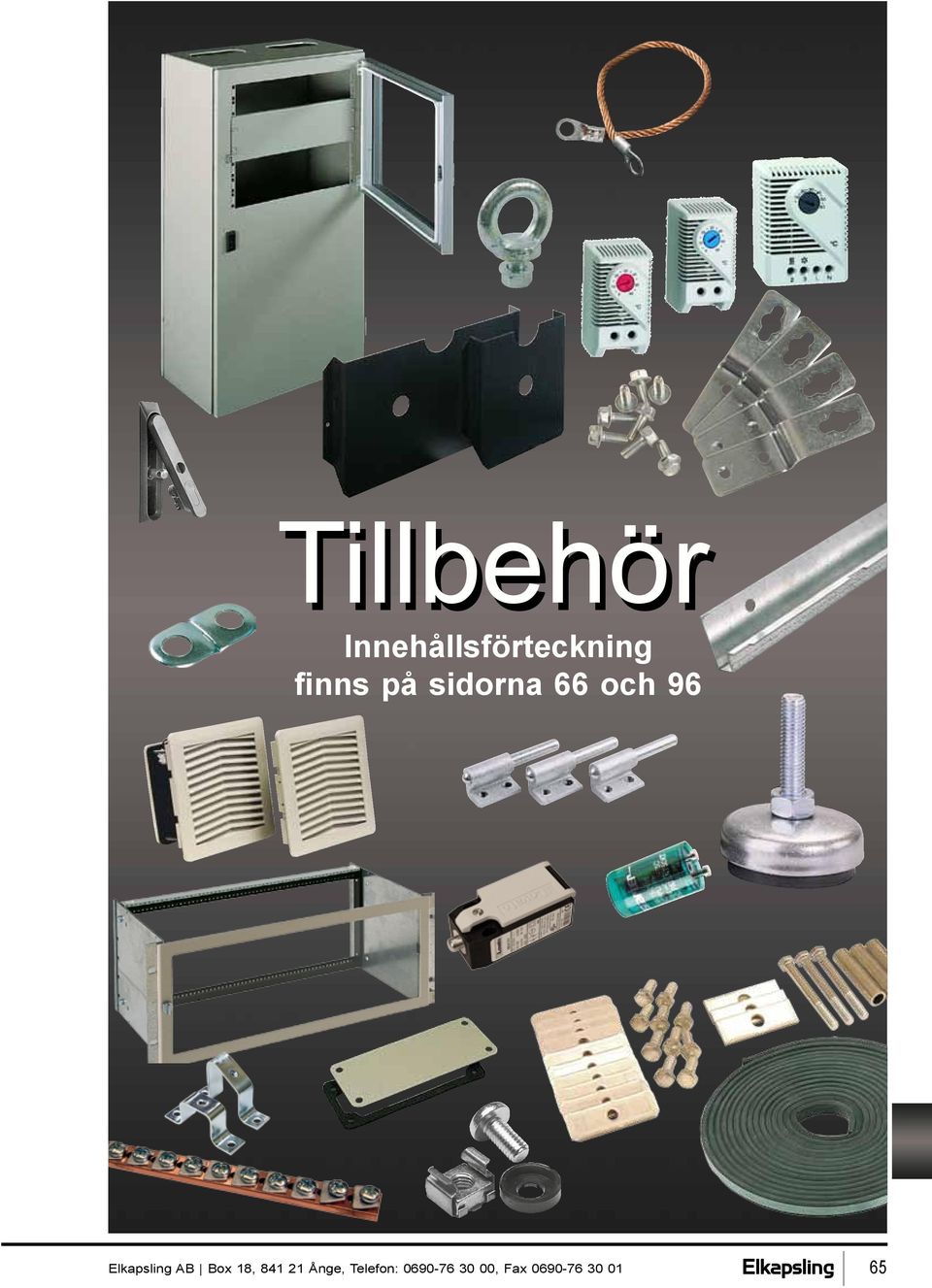

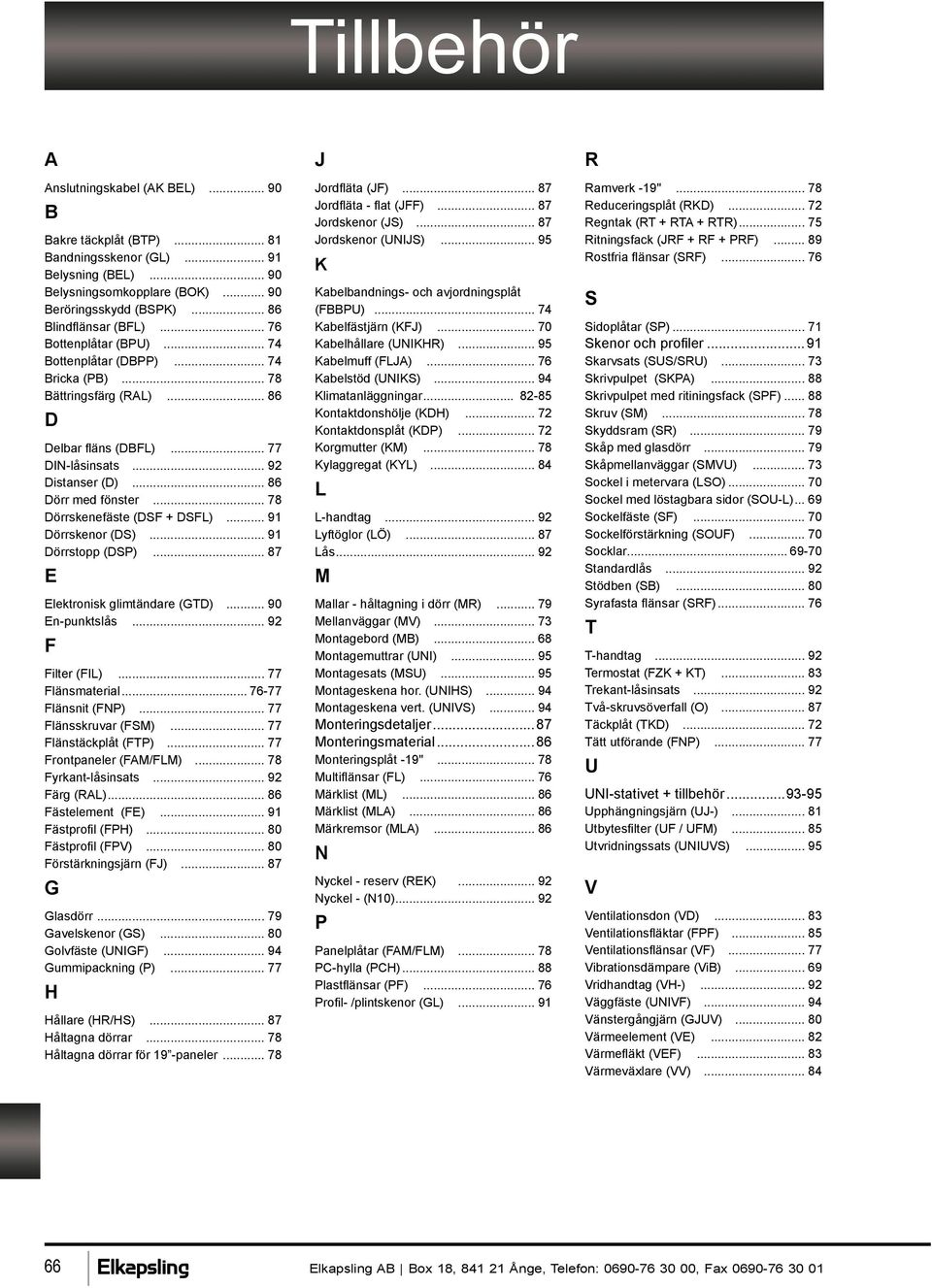

Tillbehör Innehållsförteckning finns på sidorna 66 och 96

Transkript

1 Tillbehör Innehållsförteckning finns på sidorna 66 och 96 Elkapsling AB Box 18, Ånge, Telefon: , Fax

2 Tillbehör A Anslutningskabel (AK BEL) B Bakre täckplåt (BTP) Bandningsskenor (GL) Belysning (BEL) Belysningsomkopplare (BOK) Beröringsskydd (BSPK) Blindflänsar (BFL) Bottenplåtar (BPU) Bottenplåtar (DBPP) Bricka (PB) Bättringsfärg (RAL) D Delbar fläns (DBFL) DIN-låsinsats Distanser (D) Dörr med fönster Dörrskenefäste (DSF + DSFL) Dörrskenor (DS) Dörrstopp (DSP) E Elektronisk glimtändare (GTD) En-punktslås F Filter (FIL) Flänsmaterial Flänsnit (FNP) Flänsskruvar (FSM) Flänstäckplåt (FTP) Frontpaneler (FAM/FLM) Fyrkant-låsinsats Färg (RAL) Fästelement (FE) Fästprofil (FPH) Fästprofil (FPV) Förstärkningsjärn (FJ) G Glasdörr Gavelskenor (GS) Golvfäste (UNIGF) Gummipackning (P) H Hållare (HR/HS) Håltagna dörrar Håltagna dörrar för 19 -paneler J Jordfläta (JF) Jordfläta - flat (JFF) Jordskenor (JS) Jordskenor (UNIJS) K Kabelbandnings- och avjordningsplåt (FBBPU) Kabelfästjärn (KFJ) Kabelhållare (UNIKHR) Kabelmuff (FLJA) Kabelstöd (UNIKS) Klimatanläggningar Kontaktdonshölje (KDH) Kontaktdonsplåt (KDP) Korgmutter (KM) Kylaggregat (KYL) L L-handtag Lyftöglor (LÖ) Lås M Mallar - håltagning i dörr (MR) Mellanväggar (MV) Montagebord (MB) Montagemuttrar (UNI) Montagesats (MSU) Montageskena hor. (UNIHS) Montageskena vert. (UNIVS) Monteringsdetaljer...87 Monteringsmaterial...86 Monteringsplåt -19" Multiflänsar (FL) Märklist (ML) Märklist (MLA) Märkremsor (MLA) N Nyckel - reserv (REK) Nyckel - (N10) P Panelplåtar (FAM/FLM) PC-hylla (PCH) Plastflänsar (PF) Profil- /plintskenor (GL) R Ramverk -19" Reduceringsplåt (RKD) Regntak (RT + RTA + RTR) Ritningsfack (JRF + RF + PRF) Rostfria flänsar (SRF) S Sidoplåtar (SP) Skenor och profiler...91 Skarvsats (SUS/SRU) Skrivpulpet (SKPA) Skrivpulpet med ritiningsfack (SPF) Skruv (SM) Skyddsram (SR) Skåp med glasdörr Skåpmellanväggar (SMVU) Sockel i metervara (LSO) Sockel med löstagbara sidor (SOU-L) Sockelfäste (SF) Sockelförstärkning (SOUF) Socklar Standardlås Stödben (SB) Syrafasta flänsar (SRF) T T-handtag Termostat (FZK + KT) Trekant-låsinsats Två-skruvsöverfall (O) Täckplåt (TKD) Tätt utförande (FNP) U UNI-stativet + tillbehör Upphängningsjärn (UJ-) Utbytesfilter (UF / UFM) Utvridningssats (UNIUVS) V Ventilationsdon (VD) Ventilationsfläktar (FPF) Ventilationsflänsar (VF) Vibrationsdämpare (ViB) Vridhandtag (VH-) Väggfäste (UNIVF) Vänstergångjärn (GJUV) Värmeelement (VE) Värmefläkt (VEF) Värmeväxlare (VV) Elkapsling AB Box 18, Ånge, Telefon: , Fax

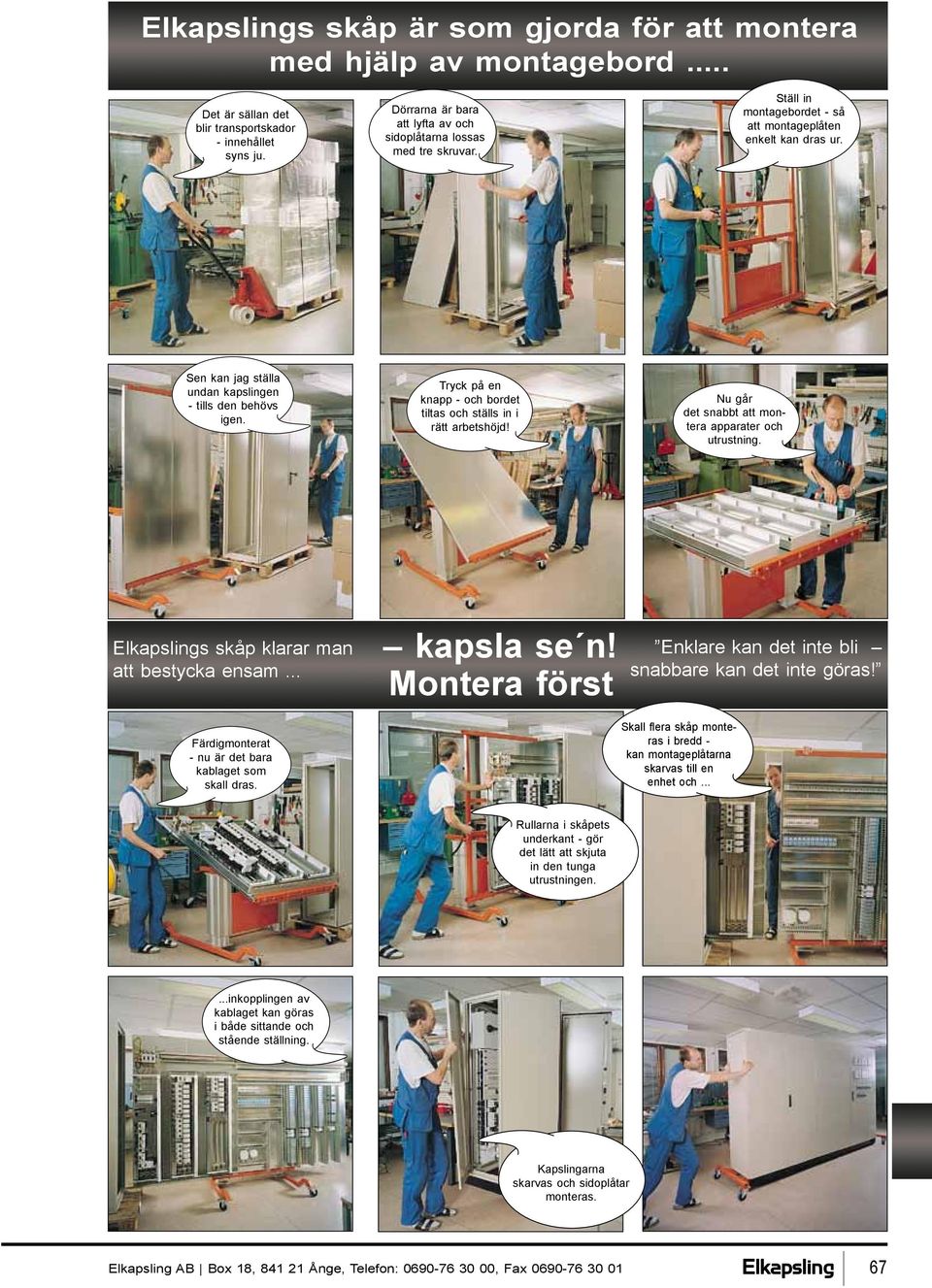

3 Elkapslings skåp är som gjorda för att montera med hjälp av montagebord... Det är sällan det blir transportskador - innehållet syns ju. Dörrarna är bara att lyfta av och sidoplåtarna lossas med tre skruvar. Ställ in montagebordet - så att montageplåten enkelt kan dras ur. Sen kan jag ställa undan kapslingen - tills den behövs igen. Tryck på en knapp - och bordet tiltas och ställs in i rätt arbetshöjd! Nu går det snabbt att montera apparater och utrustning. Elkapslings skåp klarar man att bestycka ensam... Färdigmonterat - nu är det bara kablaget som skall dras. kapsla se n! Montera först Enklare kan det inte bli snabbare kan det inte göras! Skall flera skåp monteras i bredd - kan montageplåtarna skarvas till en enhet och... Rullarna i skåpets underkant - gör det lätt att skjuta in den tunga utrustningen....inkopplingen av kablaget kan göras i både sittande och stående ställning. Kapslingarna skarvas och sidoplåtar monteras. Elkapsling AB Box 18, Ånge, Telefon: , Fax

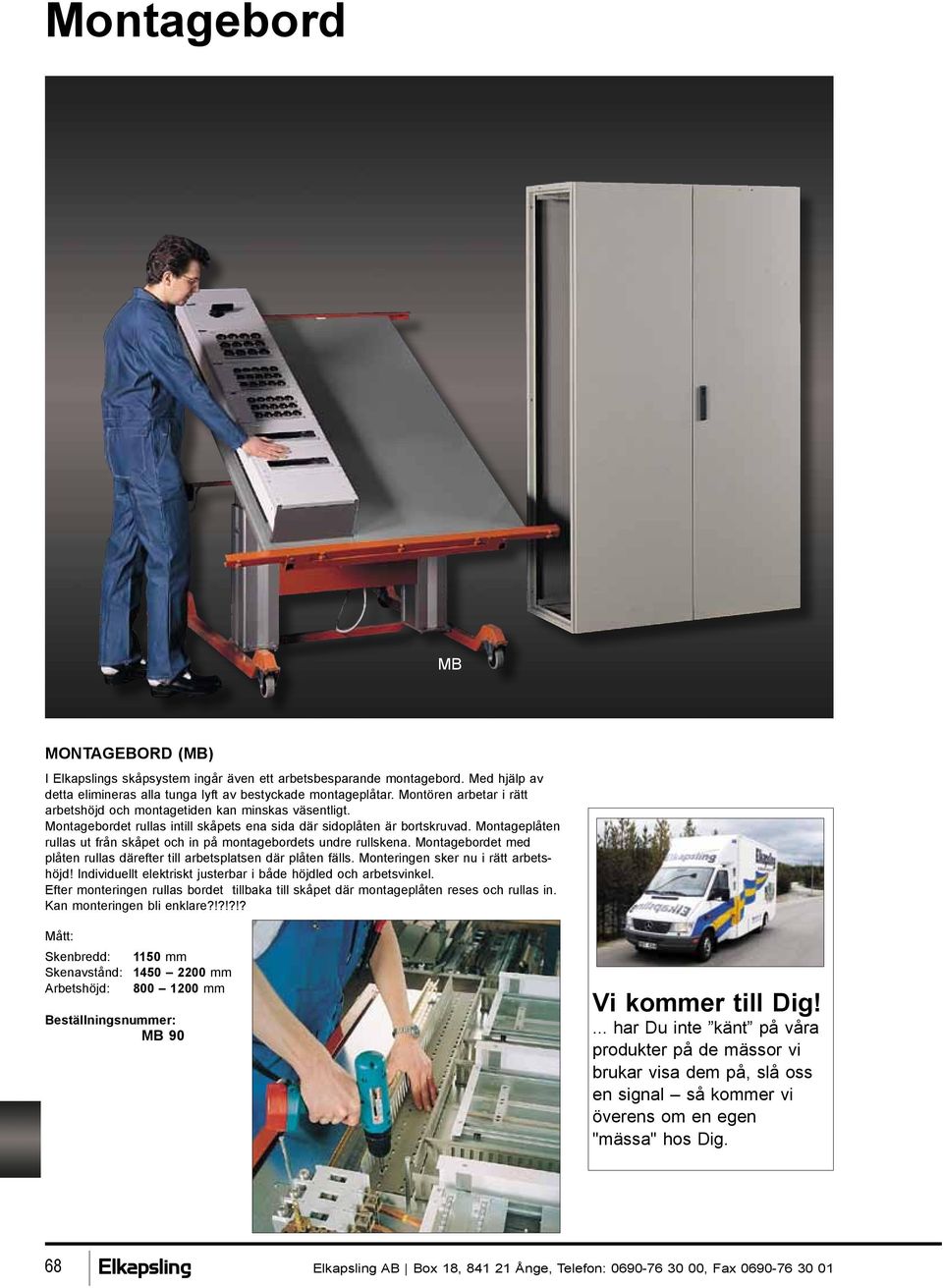

4 Montagebord MB MONTAGEBORD (MB) I Elkapslings skåpsystem ingår även ett arbetsbesparande montagebord. Med hjälp av detta elimineras alla tunga lyft av bestyckade montageplåtar. Montören arbetar i rätt arbetshöjd och montagetiden kan minskas väsentligt. Montagebordet rullas intill skåpets ena sida där sidoplåten är bortskruvad. Montageplåten rullas ut från skåpet och in på montagebordets undre rullskena. Montagebordet med plåten rullas därefter till arbetsplatsen där plåten fälls. Monteringen sker nu i rätt arbetshöjd! Individuellt elektriskt justerbar i både höjdled och arbetsvinkel. Efter monteringen rullas bordet tillbaka till skåpet där montageplåten reses och rullas in. Kan monteringen bli enklare?!?!?!? Mått: Skenbredd: 1150 mm Skenavstånd: mm Arbetshöjd: mm MB 90 Vi kommer till Dig!... har Du inte känt på våra produkter på de mässor vi brukar visa dem på, slå oss en signal så kommer vi överens om en egen "mässa" hos Dig. 68 Elkapsling AB Box 18, Ånge, Telefon: , Fax

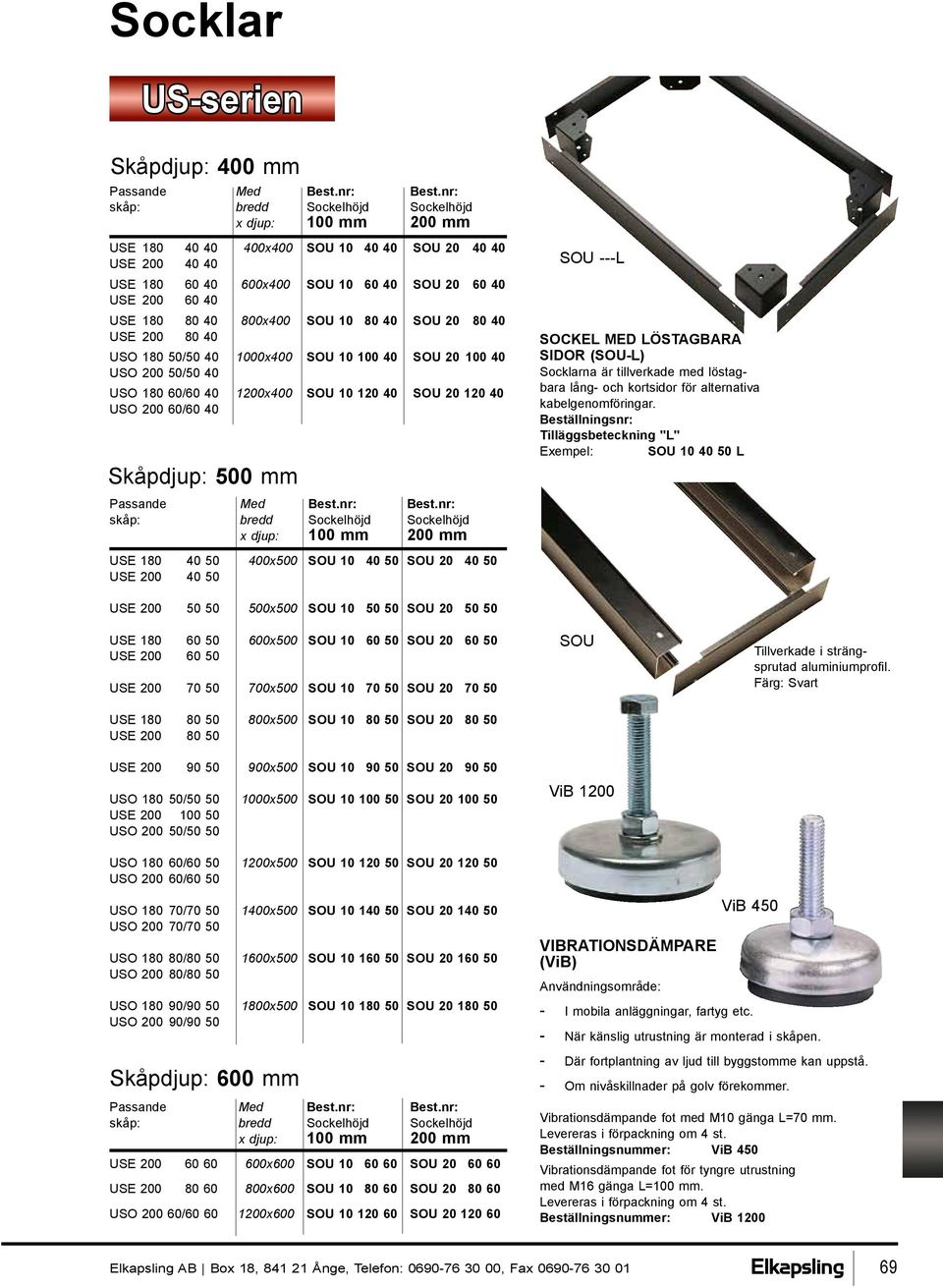

5 Socklar US-serien Skåpdjup: 400 mm Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm USE x400 SOU SOU USE USE x400 SOU SOU USE USE x400 SOU SOU USE USO / x400 SOU SOU USO /50 40 USO / x400 SOU SOU USO /60 40 Skåpdjup: 500 mm Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm USE x500 SOU SOU USE SOU ---L SOCKEL MED LÖSTAGBARA SIDOR (SOU-L) Socklarna är tillverkade med löstagbara lång- och kortsidor för alternativa kabelgenomföringar. Beställningsnr: Tilläggsbeteckning "L" Exempel: SOU L USE x500 SOU SOU USE x500 SOU SOU USE USE x500 SOU SOU USE x500 SOU SOU USE USE x500 SOU SOU USO / x500 SOU SOU USE USO /50 50 SOU ViB 1200 Tillverkade i strängsprutad aluminiumprofil. Färg: Svart USO / x500 SOU SOU USO /60 50 USO / x500 SOU SOU USO /70 50 USO / x500 SOU SOU USO /80 50 USO / x500 SOU SOU USO /90 50 Skåpdjup: 600 mm Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm USE x600 SOU SOU USE x600 SOU SOU USO / x600 SOU SOU VIBRATIONSDÄMPARE (ViB) ViB 450 Användningsområde: - I mobila anläggningar, fartyg etc. - När känslig utrustning är monterad i skåpen. - Där fortplantning av ljud till byggstomme kan uppstå. - Om nivåskillnader på golv förekommer. Vibrationsdämpande fot med M10 gänga L=70 mm. Levereras i förpackning om 4 st. ViB 450 Vibrationsdämpande fot för tyngre utrustning med M16 gänga L=100 mm. Levereras i förpackning om 4 st. ViB 1200 Elkapsling AB Box 18, Ånge, Telefon: , Fax

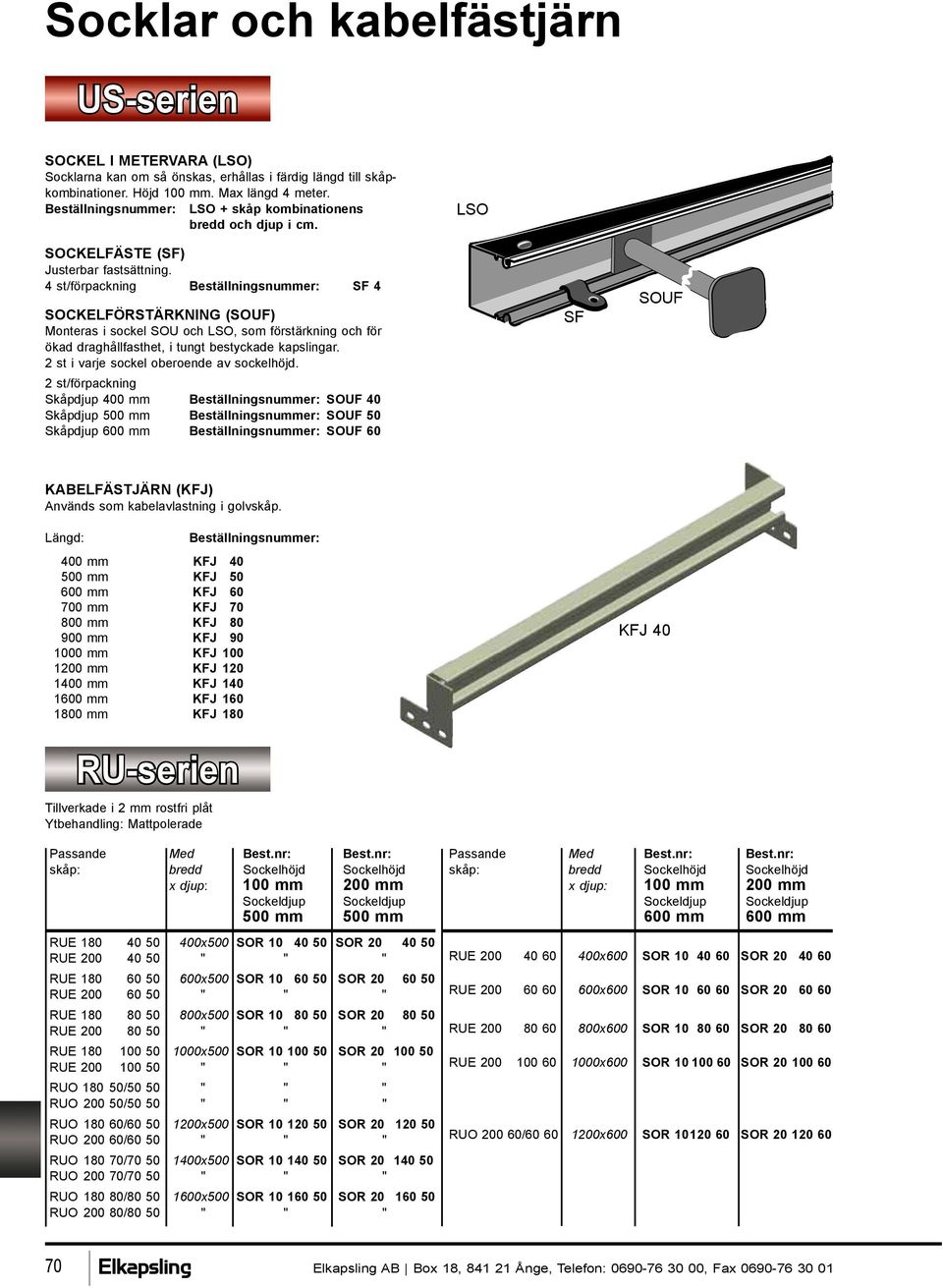

6 Socklar och kabelfästjärn US-serien SOCKEL I METERVARA (LSO) Socklarna kan om så önskas, erhållas i färdig längd till skåpkombinationer. Höjd 100 mm. Max längd 4 meter. LSO + skåp kombinationens bredd och djup i cm. LSO SOCKELFÄSTE (SF) Justerbar fastsättning. 4 st/förpackning SF 4 SOCKELFÖRSTÄRKNING (SOUF) Monteras i sockel SOU och LSO, som förstärkning och för ökad draghållfasthet, i tungt bestyckade kapslingar. 2 st i varje sockel oberoende av sockelhöjd. 2 st/förpackning Skåpdjup 400 mm SOUF 40 Skåpdjup 500 mm SOUF 50 Skåpdjup 600 mm SOUF 60 SF SOUF KABELFÄSTJÄRN (KFJ) Används som kabelavlastning i golvskåp. Längd: 400 mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ mm KFJ 180 RU-serien Tillverkade i 2 mm rostfri plåt Ytbehandling: Mattpolerade KFJ 40 Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm Sockeldjup Sockeldjup 500 mm 500 mm RUE x500 SOR SOR RUE " " " RUE x500 SOR SOR RUE " " " RUE x500 SOR SOR RUE " " " RUE x500 SOR SOR RUE " " " RUO /50 50 " " " RUO /50 50 " " " RUO / x500 SOR SOR RUO /60 50 " " " RUO / x500 SOR SOR RUO /70 50 " " " RUO / x500 SOR SOR RUO /80 50 " " " Passande Med Best.nr: Best.nr: skåp: bredd Sockelhöjd Sockelhöjd x djup: 100 mm 200 mm Sockeldjup Sockeldjup 600 mm 600 mm RUE x600 SOR SOR RUE x600 SOR SOR RUE x600 SOR SOR RUE x600 SOR SOR RUO / x600 SOR SOR Elkapsling AB Box 18, Ånge, Telefon: , Fax

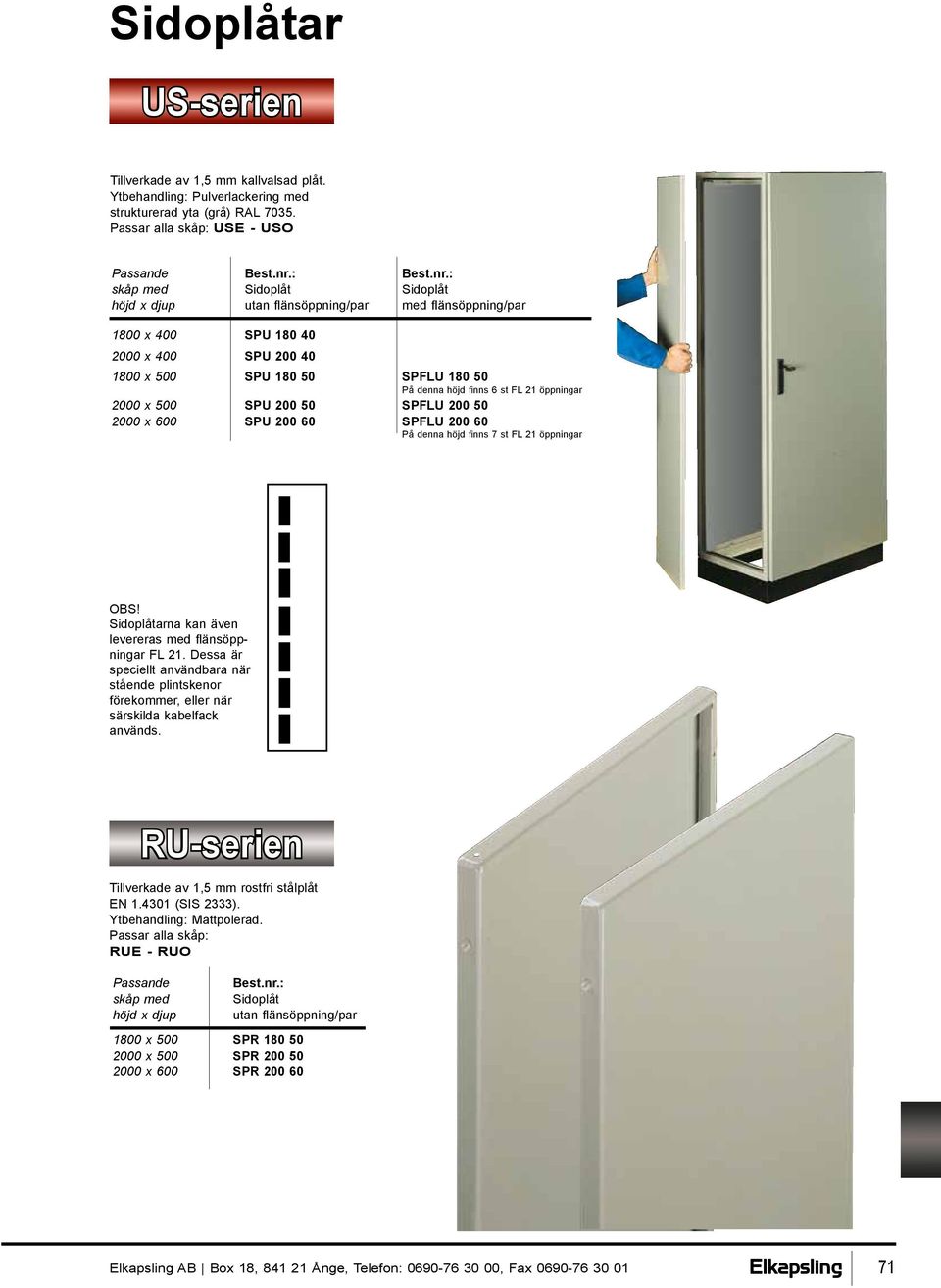

7 Sidoplåtar US-serien Tillverkade av 1,5 mm kallvalsad plåt. Ytbehandling: Pulverlackering med strukturerad yta (grå) RAL Passar alla skåp: USE - USO Passande Best.nr.: Best.nr.: skåp med Sidoplåt Sidoplåt höjd x djup utan flänsöppning/par med flänsöppning/par 1800 x 400 SPU x 400 SPU x 500 SPU SPFLU På denna höjd finns 6 st FL 21 öppningar 2000 x 500 SPU SPFLU x 600 SPU SPFLU På denna höjd finns 7 st FL 21 öppningar OBS! Sidoplåtarna kan även levereras med flänsöppningar FL 21. Dessa är speciellt användbara när stående plintskenor förekommer, eller när särskilda kabelfack används. RU-serien Tillverkade av 1,5 mm rostfri stålplåt EN (SIS 2333). Ytbehandling: Mattpolerad. Passar alla skåp: RUE - RUO Passande skåp med höjd x djup Best.nr.: Sidoplåt utan flänsöppning/par 1800 x 500 SPR x 500 SPR x 600 SPR Elkapsling AB Box 18, Ånge, Telefon: , Fax

8 Kontaktdonshölje US-serien KONTAKTDONSHÖLJE (KDH) För skydd av kontaktdonen, sam-tidigt som höljet ger en uppsamlingsplats för kabelslackar. Kontaktdonshöljet monteras direkt på någon av US-skåpens gavlar. Höljet levereras med dörr som möjliggör både vänster- och högerhängning. Rektangulära öppningar i över- och understycke. Dessa kan förses med olika typer av täckplåtar enligt tabell: Höljets djup: 200 mm Passar skåp Kontaktdonshölje Täckplåtar med Täta Med delbar öppning höjd x djup Best.nr.: Best.nr.: 1800 x 500 KDH TP 50 DTP x 500 KDH " " 2000 x 600 KDH TP 60 DTP 60 KDH TÄCKPLÅT (TKD) Skruvas fast för täckande av ej utnyttjade hål för kontaktdon. Förpackade om 5 st/sats. TKD 24 REDUCERINGSPLÅT (RKD) Används för att reducera upptagna hål för att passa mindre typer av kontaktdon. Förpackade om 5 st/sats RKD RKD RKD 2406 TKD 24 RKD 2406 KONTAKTDONSPLÅT (KDP) Dessa plåtar monteras istället för sidoplåtar på valfri gavel på samtliga skåp i US-serien. Kontaktplåten är håltagen för 24-poliga kontaktdon. Valfri hålning på begäran. Passar Antal Best. skåp med hål för nummer: kontakthöjd x djup don 1800 x KDP x KDP x KDP KDP 72 Elkapsling AB Box 18, Ånge, Telefon: , Fax

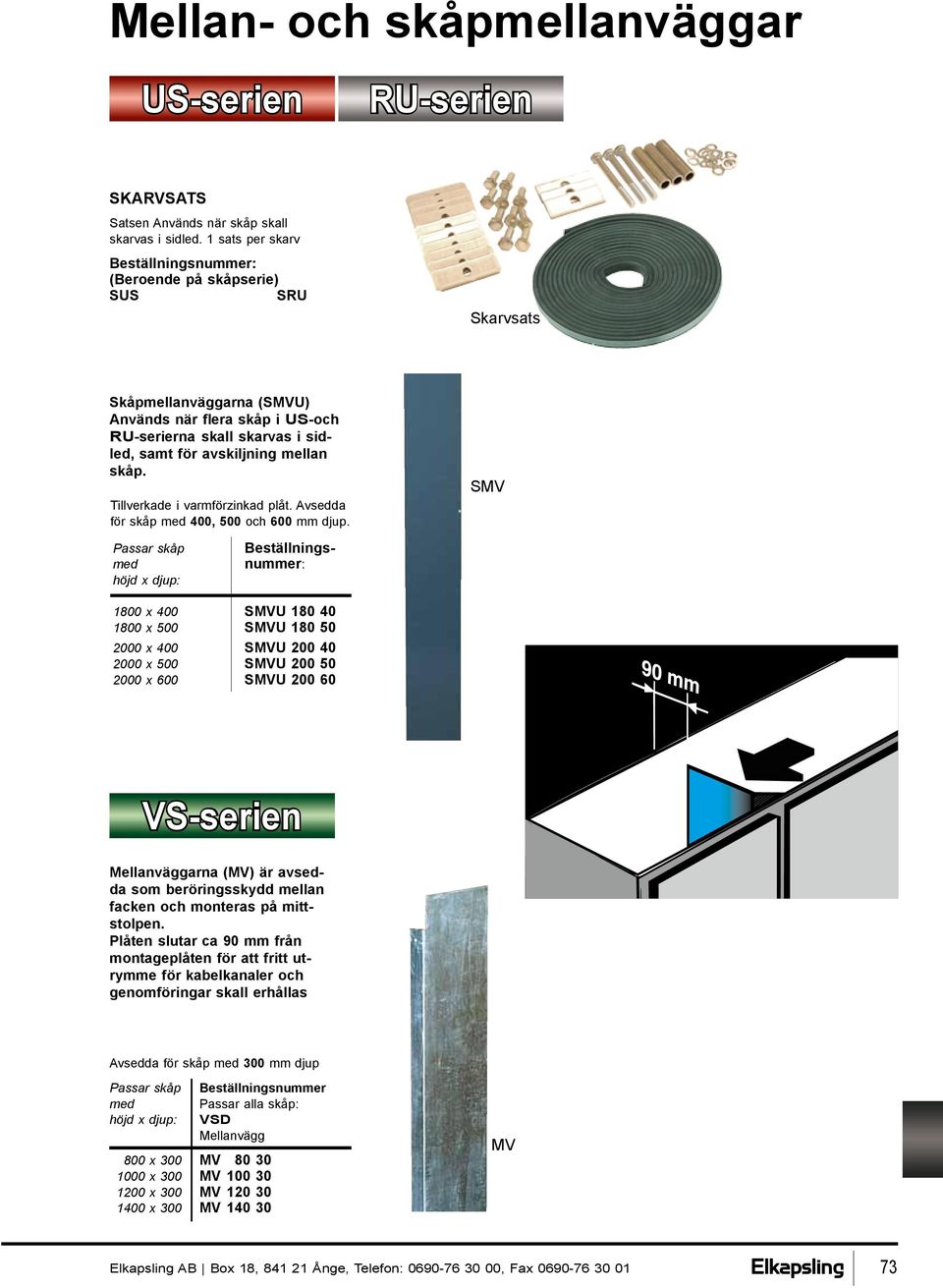

9 Mellan- och skåpmellanväggar US-serien RU-serien SKARVSATS Satsen Används när skåp skall skarvas i sidled. 1 sats per skarv (Beroende på skåpserie) SUS SRU Skarvsats Skåpmellanväggarna (SMVU) Används när flera skåp i US-och RU-serierna skall skarvas i sidled, samt för avskiljning mellan skåp. Tillverkade i varmförzinkad plåt. Avsedda för skåp med 400, 500 och 600 mm djup. Beställnings- nummer: Passar skåp med höjd x djup: SMV 1800 x 400 SMVU x 500 SMVU x 400 SMVU x 500 SMVU x 600 SMVU VS-serien Mellanväggarna (MV) är avsedda som beröringsskydd mellan facken och monteras på mittstolpen. Plåten slutar ca 90 mm från montageplåten för att fritt utrymme för kabelkanaler och genomföringar skall erhållas. Avsedda för skåp med 300 mm djup Passar skåp med höjd x djup: Beställningsnummer Passar alla skåp: VSD Mellanvägg 800 x 300 MV x 300 MV x 300 MV x 300 MV MV Elkapsling AB Box 18, Ånge, Telefon: , Fax

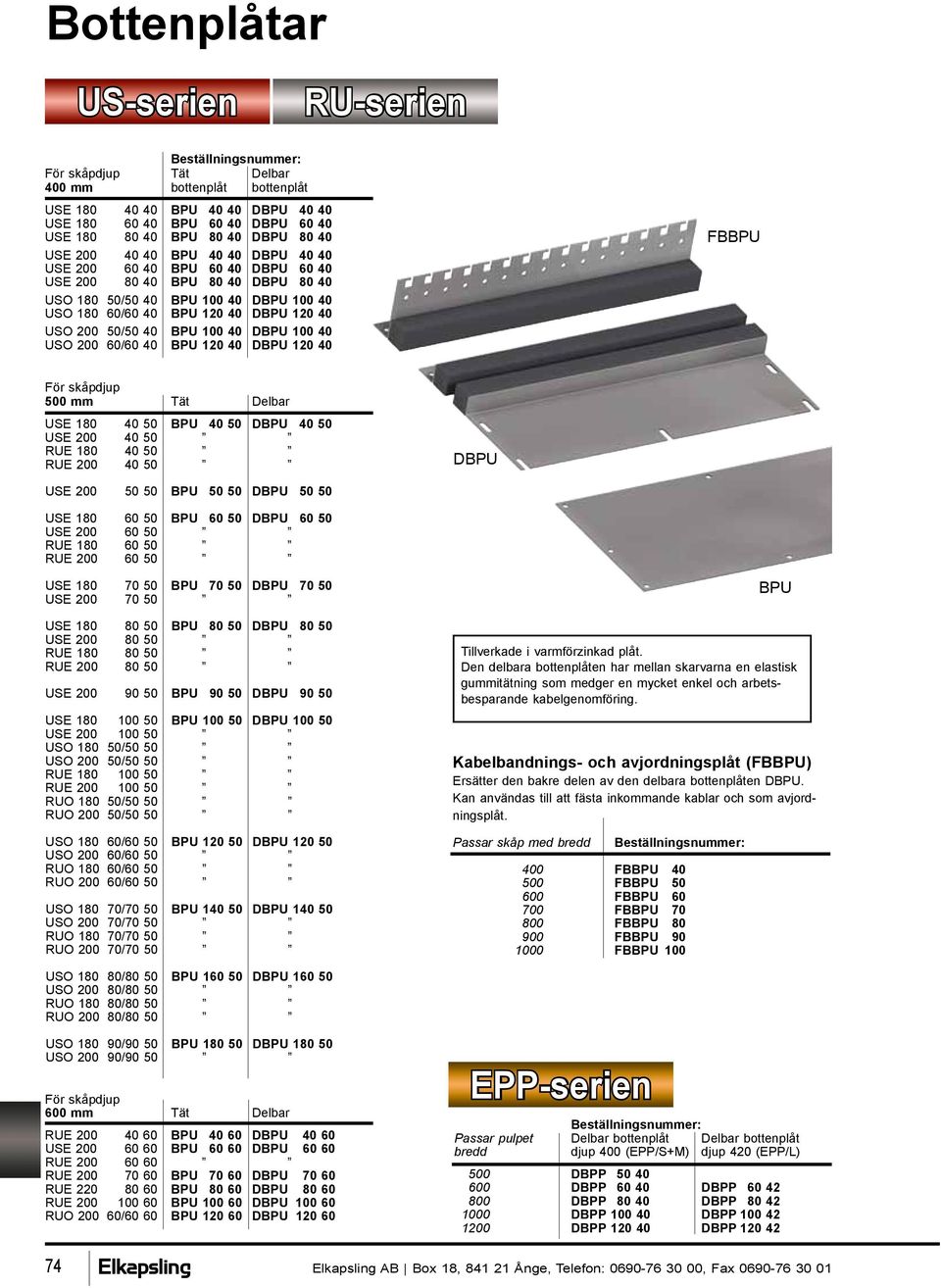

10 Bottenplåtar US-serien RU-serien För skåpdjup Tät Delbar 400 mm bottenplåt bottenplåt USE BPU DBPU USE BPU DBPU USE BPU DBPU USE BPU DBPU USE BPU DBPU USE BPU DBPU USO /50 40 BPU DBPU USO /60 40 BPU DBPU USO /50 40 BPU DBPU USO /60 40 BPU DBPU FBBPU För skåpdjup 500 mm Tät Delbar USE BPU DBPU USE RUE RUE DBPU USE BPU DBPU USE BPU DBPU USE RUE RUE USE BPU DBPU USE USE BPU DBPU USE RUE RUE USE BPU DBPU USE BPU DBPU USE USO /50 50 USO /50 50 RUE RUE RUO /50 50 RUO /50 50 USO /60 50 BPU DBPU USO /60 50 RUO /60 50 RUO /60 50 USO /70 50 BPU DBPU USO /70 50 RUO /70 50 RUO /70 50 Tillverkade i varmförzinkad plåt. Den delbara bottenplåten har mellan skarvarna en elastisk gummitätning som medger en mycket enkel och arbetsbesparande kabelgenomföring. Kabelbandnings- och avjordningsplåt (FBBPU) Ersätter den bakre delen av den delbara bottenplåten DBPU. Kan användas till att fästa inkommande kablar och som avjordningsplåt. Passar skåp med bredd 400 FBBPU FBBPU FBBPU FBBPU FBBPU FBBPU FBBPU 100 BPU USO /80 50 BPU DBPU USO /80 50 RUO /80 50 RUO /80 50 USO /90 50 BPU DBPU USO /90 50 För skåpdjup 600 mm Tät Delbar RUE BPU DBPU USE BPU DBPU RUE RUE BPU DBPU RUE BPU DBPU RUE BPU DBPU RUO /60 60 BPU DBPU EPP-serien Passar pulpet Delbar bottenplåt Delbar bottenplåt bredd djup 400 (EPP/S+M) djup 420 (EPP/L) 500 DBPP DBPP DBPP DBPP DBPP DBPP DBPP DBPP DBPP Elkapsling AB Box 18, Ånge, Telefon: , Fax

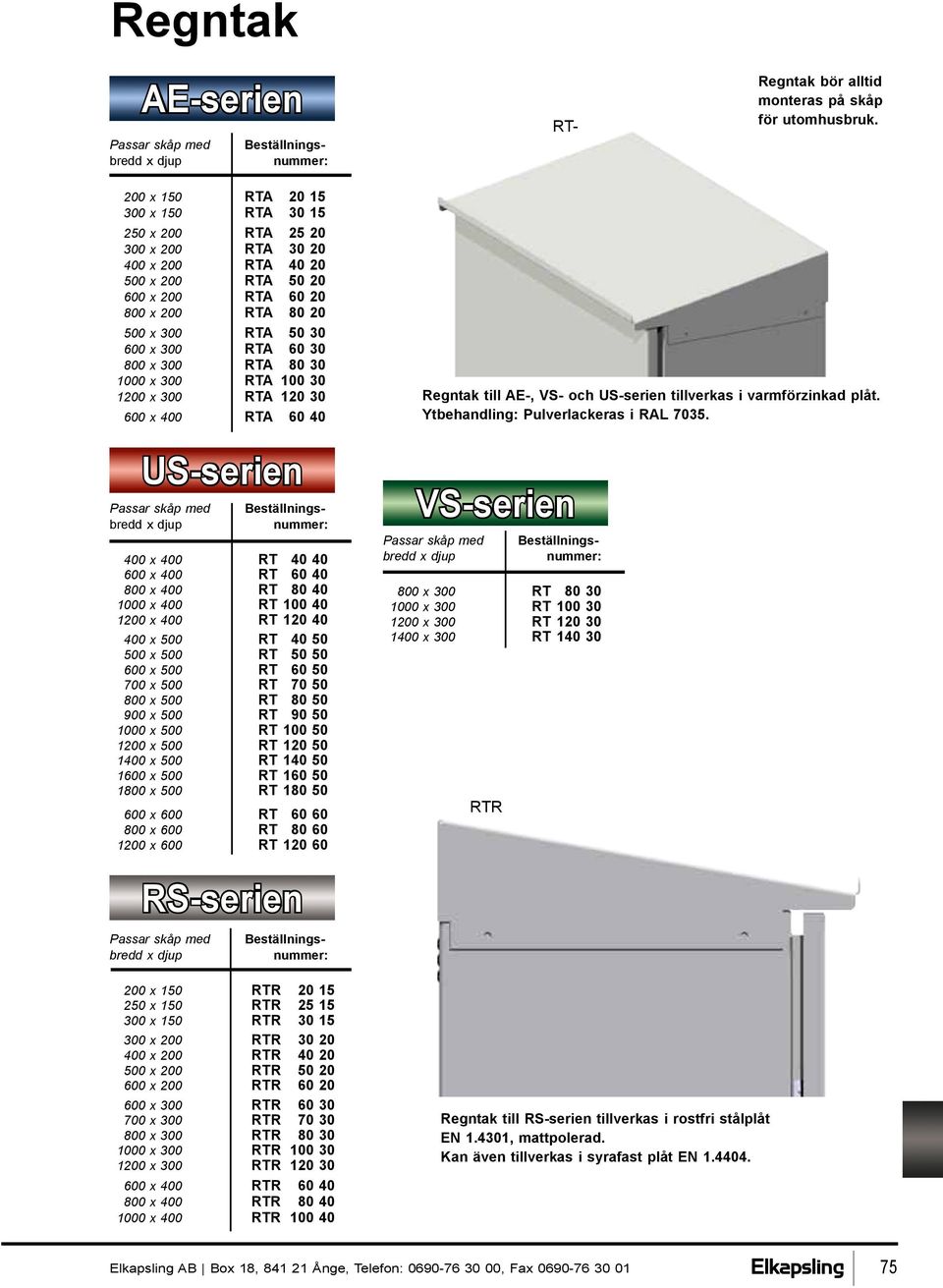

11 Regntak AE-serien RT- Passar skåp med Beställningsbredd x djup nummer: Regntak bör alltid monteras på skåp för utomhusbruk. 200 x 150 RTA x 150 RTA x 200 RTA x 200 RTA x 200 RTA x 200 RTA x 200 RTA x 200 RTA x 300 RTA x 300 RTA x 300 RTA x 300 RTA x 300 RTA x 400 RTA US-serien Beställnings- nummer: Passar skåp med bredd x djup 400 x 400 RT x 400 RT x 400 RT x 400 RT x 400 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 500 RT x 600 RT x 600 RT x 600 RT Regntak till AE-, VS- och US-serien tillverkas i varmförzinkad plåt. Ytbehandling: Pulverlackeras i RAL VS-serien Beställnings- nummer: Passar skåp med bredd x djup 800 x 300 RT x 300 RT x 300 RT x 300 RT RTR RS-serien Passar skåp med Beställningsbredd x djup nummer: 200 x 150 RTR x 150 RTR x 150 RTR x 200 RTR x 200 RTR x 200 RTR x 200 RTR x 300 RTR x 300 RTR x 300 RTR x 300 RTR x 300 RTR x 400 RTR x 400 RTR x 400 RTR Regntak till RS-serien tillverkas i rostfri stålplåt EN , mattpolerad. Kan även tillverkas i syrafast plåt EN Elkapsling AB Box 18, Ånge, Telefon: , Fax

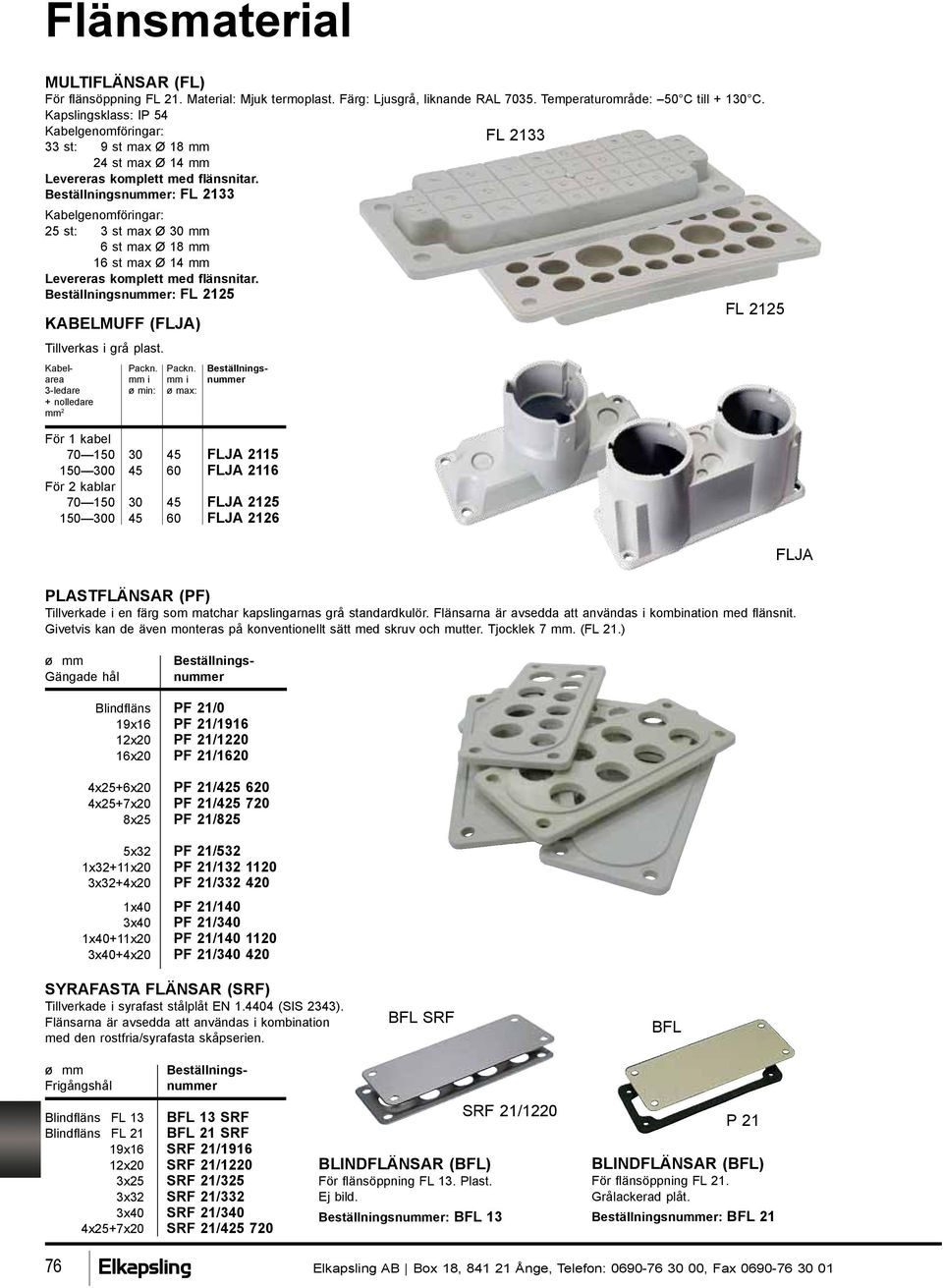

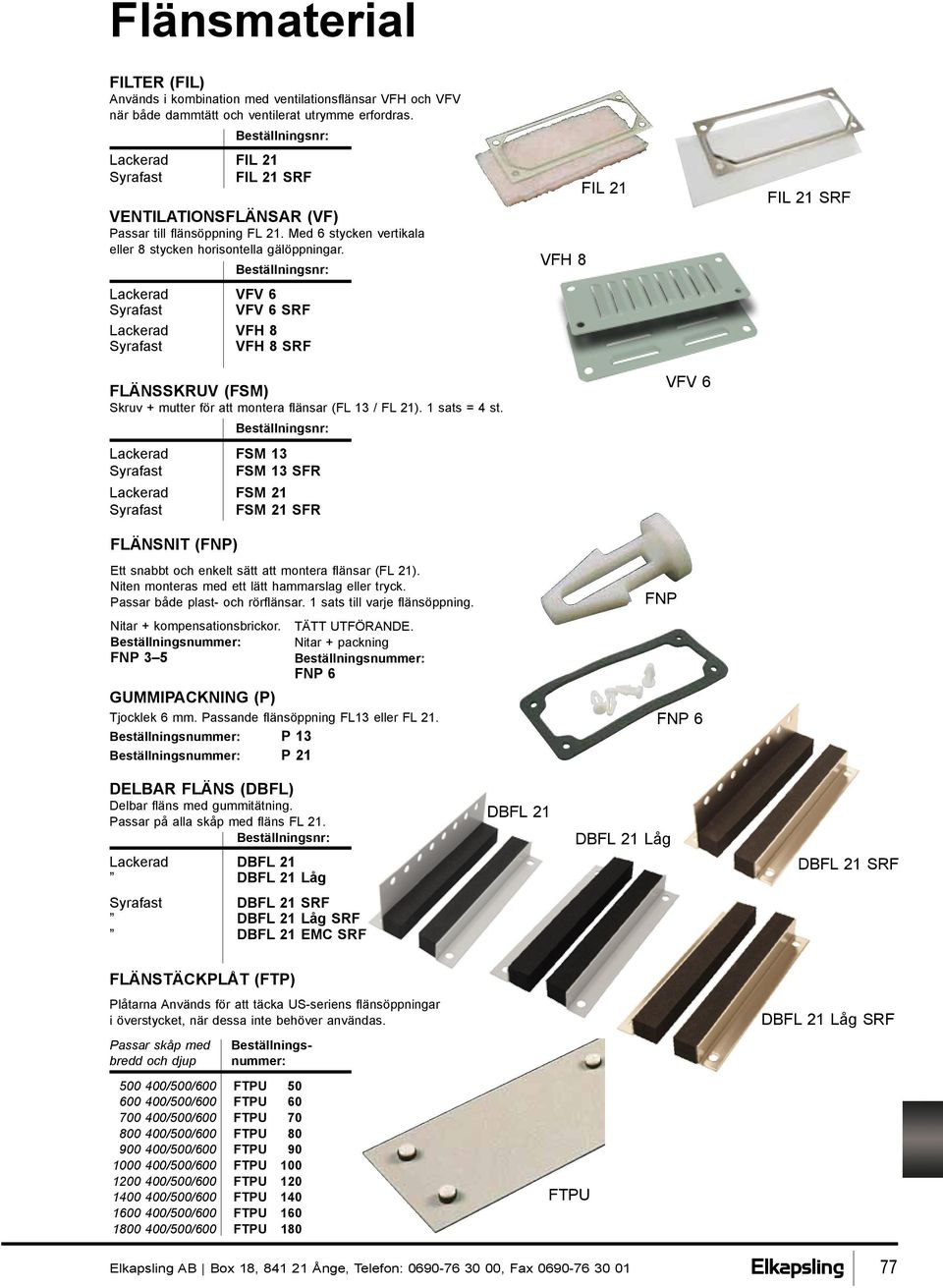

12 Flänsmaterial MULTIFLÄNSAR (FL) För flänsöppning FL 21. Material: Mjuk termoplast. Färg: Ljusgrå, liknande RAL Temperaturområde: 50 C till C. Kapslingsklass: IP 54 Kabelgenomföringar: FL st: 9 st max Ø 18 mm 24 st max Ø 14 mm Levereras komplett med flänsnitar. FL 2133 Kabelgenomföringar: 25 st: 3 st max Ø 30 mm 6 st max Ø 18 mm 16 st max Ø 14 mm Levereras komplett med flänsnitar. FL 2125 FL 2125 KABELMUFF (FLJA) Tillverkas i grå plast. Kabel- Packn. Packn. Beställningsarea mm i mm i nummer 3-ledare ø min: ø max: + nolledare mm 2 För 1 kabel FLJA FLJA 2116 För 2 kablar FLJA FLJA 2126 PLASTFLÄNSAR (PF) Tillverkade i en färg som matchar kapslingarnas grå standardkulör. Flänsarna är avsedda att användas i kombination med flänsnit. Givetvis kan de även monteras på konventionellt sätt med skruv och mutter. Tjocklek 7 mm. (FL 21.) FLJA ø mm Gängade hål Beställningsnummer Beställningsnummer Blindfläns PF 21/0 19x16 PF 21/ x20 PF 21/ x20 PF 21/1620 4x25+6x20 PF 21/ x25+7x20 PF 21/ x25 PF 21/825 5x32 PF 21/532 1x32+11x20 PF 21/ x32+4x20 PF 21/ x40 PF 21/140 3x40 PF 21/340 1x40+11x20 PF 21/ x40+4x20 PF 21/ SYRAFASTA FLÄNSAR (SRF) Tillverkade i syrafast stålplåt EN (SIS 2343). Flänsarna är avsedda att användas i kombination med den rostfria/syrafasta skåpserien. BFL SRF BFL ø mm Frigångshål Blindfläns FL 13 BFL 13 SRF Blindfläns FL 21 BFL 21 SRF 19x16 SRF 21/ x20 SRF 21/1220 3x25 SRF 21/325 3x32 SRF 21/332 3x40 SRF 21/340 4x25+7x20 SRF 21/ BLINDFLÄNSAR (BFL) För flänsöppning FL 13. Plast. Ej bild. BFL 13 SRF 21/1220 P 21 BLINDFLÄNSAR (BFL) För flänsöppning FL 21. Grålackerad plåt. BFL Elkapsling AB Box 18, Ånge, Telefon: , Fax

13 Flänsmaterial FILTER (FIL) Används i kombination med ventilationsflänsar VFH och VFV när både dammtätt och ventilerat utrymme erfordras. Beställningsnr: Lackerad FIL 21 Syrafast FIL 21 SRF VENTILATIONSFLÄNSAR (VF) Passar till flänsöppning FL 21. Med 6 stycken vertikala eller 8 stycken horisontella gälöppningar. Beställningsnr: Lackerad VFV 6 Syrafast VFV 6 SRF Lackerad VFH 8 Syrafast VFH 8 SRF VFH 8 FIL 21 FIL 21 SRF FLÄNSSKRUV (FSM) Skruv + mutter för att montera flänsar (FL 13 / FL 21). 1 sats = 4 st. Beställningsnr: Lackerad FSM 13 Syrafast FSM 13 SFR Lackerad FSM 21 Syrafast FSM 21 SFR VFV 6 FLÄNSNIT (FNP) Ett snabbt och enkelt sätt att montera flänsar (FL 21). Niten monteras med ett lätt hammarslag eller tryck. Passar både plast- och rörflänsar. 1 sats till varje flänsöppning. FNP Nitar + kompensationsbrickor. FNP 3 5 TÄTT UTFÖRANDE. Nitar + packning FNP 6 GUMMIPACKNING (P) Tjocklek 6 mm. Passande flänsöppning FL13 eller FL 21. P 13 P 21 FNP 6 DELBAR FLÄNS (DBFL) Delbar fläns med gummitätning. Passar på alla skåp med fläns FL 21. Beställningsnr: Lackerad DBFL 21 DBFL 21 Låg DBFL 21 DBFL 21 Låg DBFL 21 SRF Syrafast DBFL 21 SRF DBFL 21 Låg SRF DBFL 21 EMC SRF FLÄNSTÄCKPLÅT (FTP) Plåtarna Används för att täcka US-seriens flänsöppningar i överstycket, när dessa inte behöver användas. Passar skåp med bredd och djup /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU /500/600 FTPU 180 FTPU DBFL 21 Låg SRF Elkapsling AB Box 18, Ånge, Telefon: , Fax

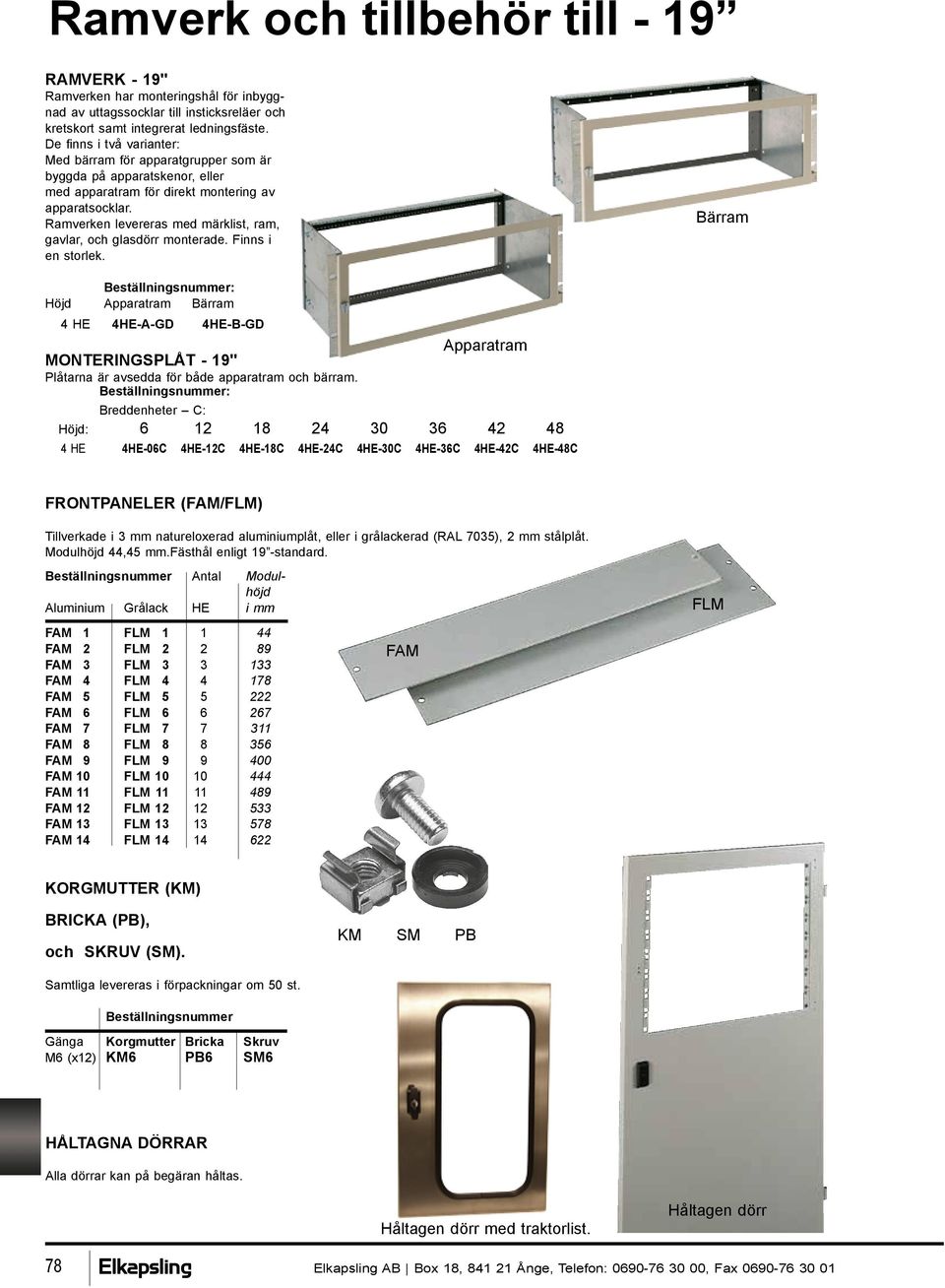

14 Ramverk och tillbehör till - 19 RAMVERK - 19" Ramverken har monteringshål för inbyggnad av uttagssocklar till insticksreläer och kretskort samt integrerat ledningsfäste. De finns i två varianter: Med bärram för apparatgrupper som är byggda på apparatskenor, eller med apparatram för direkt montering av apparatsocklar. Ramverken levereras med märklist, ram, gavlar, och glasdörr monterade. Finns i en storlek. Bärram Höjd Apparatram Bärram 4 HE 4HE-A-GD 4HE-B-GD Apparatram MONTERINGSPLÅT - 19" Plåtarna är avsedda för både apparatram och bärram. Breddenheter C: Höjd: HE 4HE-06C 4HE-12C 4HE-18C 4HE-24C 4HE-30C 4HE-36C 4HE-42C 4HE-48C FRONTPANELER (FAM/FLM) Tillverkade i 3 mm natureloxerad aluminiumplåt, eller i grålackerad (RAL 7035), 2 mm stålplåt. Modulhöjd 44,45 mm.fästhål enligt 19 -standard. Beställningsnummer Antal Modulhöjd Aluminium Grålack HE i mm FLM FAM 1 FLM FAM 2 FLM FAM 3 FLM FAM 4 FLM FAM 5 FLM FAM 6 FLM FAM 7 FLM FAM 8 FLM FAM 9 FLM FAM 10 FLM FAM 11 FLM FAM 12 FLM FAM 13 FLM FAM 14 FLM FAM KORGMUTTER (KM) BRICKA (PB), och SKRUV (SM). KM SM PB Samtliga levereras i förpackningar om 50 st. Beställningsnummer Gänga Korgmutter Bricka Skruv M6 (x12) KM6 PB6 SM6 HÅLTAGNA DÖRRAR Alla dörrar kan på begäran håltas. Håltagen dörr med traktorlist. Håltagen dörr 78 Elkapsling AB Box 18, Ånge, Telefon: , Fax

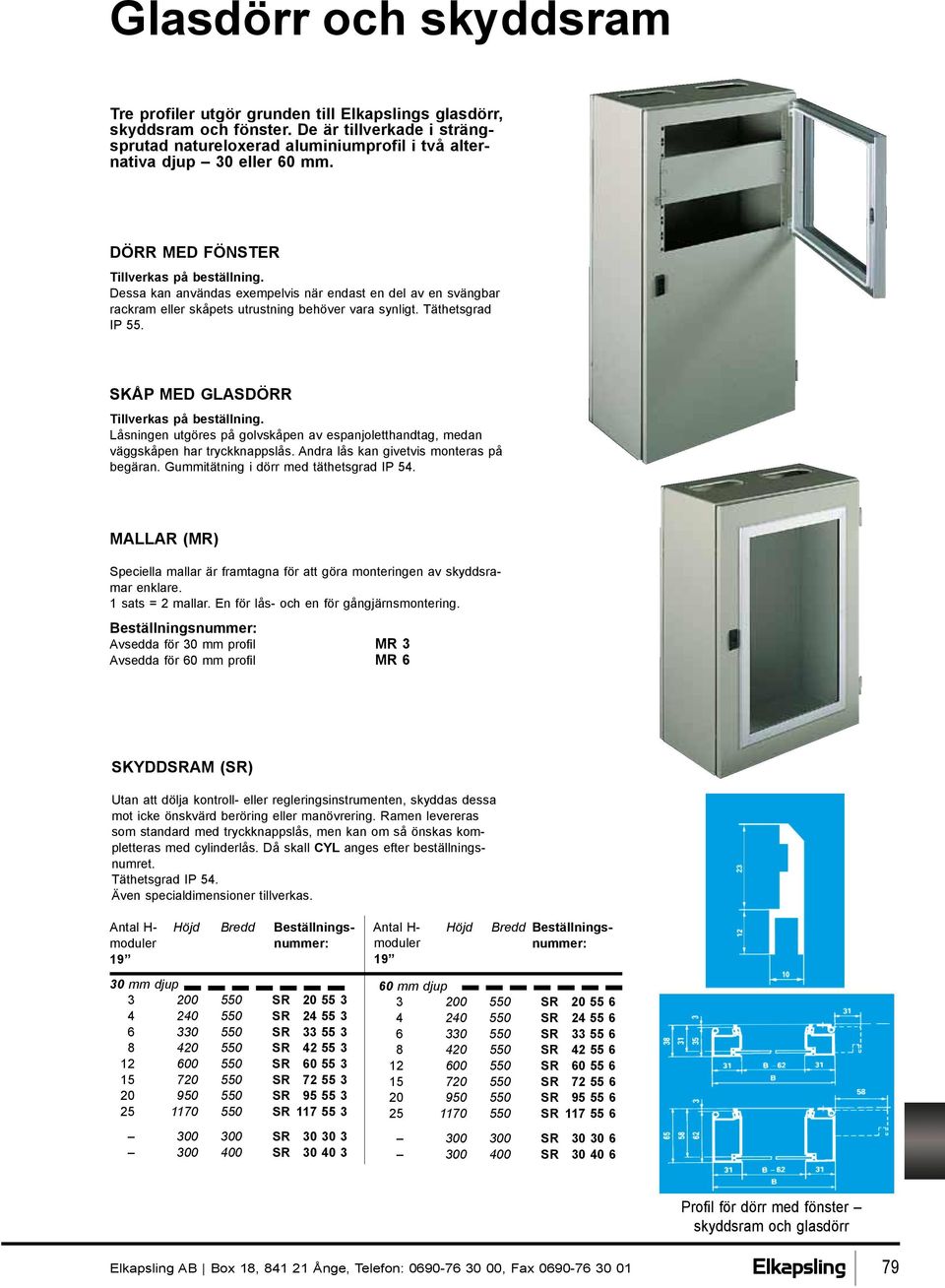

15 Glasdörr och skyddsram Tre profiler utgör grunden till Elkapslings glasdörr, skyddsram och fönster. De är tillverkade i strängsprutad natureloxerad aluminiumprofil i två alternativa djup 30 eller 60 mm. DÖRR MED FÖNSTER Tillverkas på beställning. Dessa kan användas exempelvis när endast en del av en svängbar rackram eller skåpets utrustning behöver vara synligt. Täthetsgrad IP 55. SKÅP MED GLASDÖRR Tillverkas på beställning. Låsningen utgöres på golvskåpen av espanjoletthandtag, medan väggskåpen har tryckknappslås. Andra lås kan givetvis monteras på begäran. Gummitätning i dörr med täthetsgrad IP 54. MALLAR (MR) Speciella mallar är framtagna för att göra monteringen av skyddsramar enklare. 1 sats = 2 mallar. En för lås- och en för gångjärnsmontering. Avsedda för 30 mm profil MR 3 Avsedda för 60 mm profil MR 6 SKYDDSRAM (SR) Utan att dölja kontroll- eller regleringsinstrumenten, skyddas dessa mot icke önskvärd beröring eller manövrering. Ramen levereras som standard med tryckknappslås, men kan om så önskas kompletteras med cylinderlås. Då skall CYL anges efter beställningsnumret. Täthetsgrad IP 54. Även specialdimensioner tillverkas. 30 mm djup SR SR SR SR SR SR SR SR SR SR Antal H- Höjd Bredd Beställningsmoduler nummer: 19 Antal H- Höjd Bredd moduler mm djup SR SR SR SR SR SR SR SR SR SR Profil för dörr med fönster skyddsram och glasdörr Elkapsling AB Box 18, Ånge, Telefon: , Fax

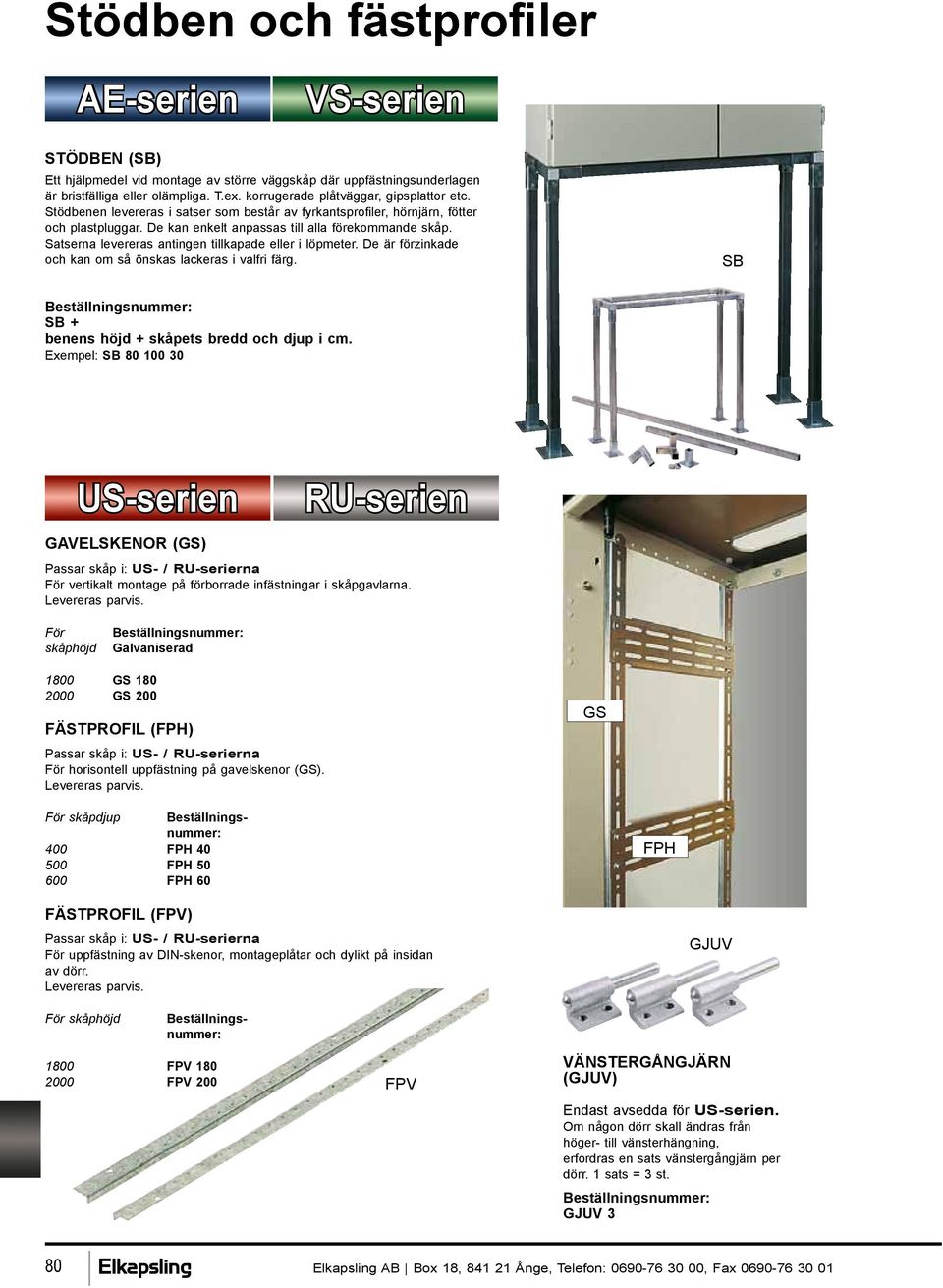

16 Stödben och fästprofiler AE-serien VS-serien STÖDBEN (SB) Ett hjälpmedel vid montage av större väggskåp där uppfästningsunderlagen är bristfälliga eller olämpliga. T.ex. korrugerade plåtväggar, gipsplattor etc. Stödbenen levereras i satser som består av fyrkantsprofiler, hörnjärn, fötter och plastpluggar. De kan enkelt anpassas till alla förekommande skåp. Satserna levereras antingen tillkapade eller i löpmeter. De är förzinkade och kan om så önskas lackeras i valfri färg. SB SB + benens höjd + skåpets bredd och djup i cm. Exempel: SB US-serien GAVELSKENOR (GS) RU-serien Passar skåp i: US- / RU-serierna För vertikalt montage på förborrade infästningar i skåpgavlarna. Levereras parvis. För skåphöjd Galvaniserad 1800 GS GS 200 FÄSTPROFIL (FPH) Passar skåp i: US- / RU-serierna För horisontell uppfästning på gavelskenor (GS). Levereras parvis. GS För skåpdjup 400 FPH FPH FPH 60 FPH FÄSTPROFIL (FPV) Passar skåp i: US- / RU-serierna För uppfästning av DIN-skenor, montageplåtar och dylikt på insidan av dörr. Levereras parvis. GJUV För skåphöjd 1800 FPV FPV 200 FPV VÄNSTERGÅNGJÄRN (GJUV) Endast avsedda för US-serien. Om någon dörr skall ändras från höger- till vänsterhängning, erfordras en sats vänstergångjärn per dörr. 1 sats = 3 st. GJUV 3 80 Elkapsling AB Box 18, Ånge, Telefon: , Fax

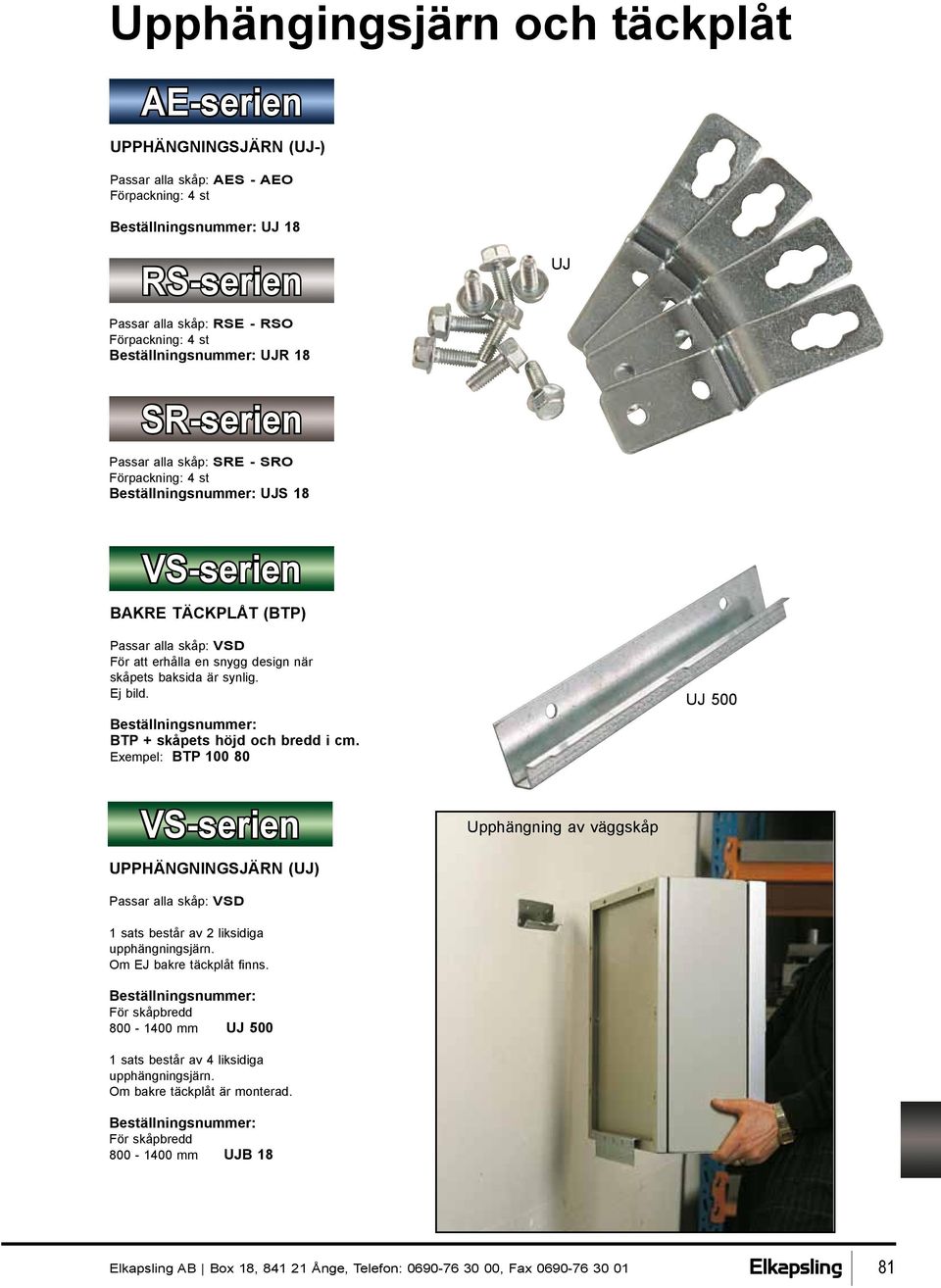

17 Upphängingsjärn och täckplåt AE-serien UPPHÄNGNINGSJÄRN (UJ-) Passar alla skåp: AES - AEO Förpackning: 4 st UJ 18 RS-serien UJ Passar alla skåp: RSE - RSO Förpackning: 4 st UJR 18 SR-serien Passar alla skåp: SRE - SRO Förpackning: 4 st UJS 18 VS-serien BAKRE TÄCKPLÅT (BTP) Passar alla skåp: VSD För att erhålla en snygg design när skåpets baksida är synlig. Ej bild. BTP + skåpets höjd och bredd i cm. Exempel: BTP UJ 500 VS-serien UPPHÄNGNINGSJÄRN (UJ) Upphängning av väggskåp Passar alla skåp: VSD 1 sats består av 2 liksidiga upphängningsjärn. Om EJ bakre täckplåt finns. För skåpbredd mm UJ sats består av 4 liksidiga upphängningsjärn. Om bakre täckplåt är monterad. För skåpbredd mm UJB 18 Elkapsling AB Box 18, Ånge, Telefon: , Fax

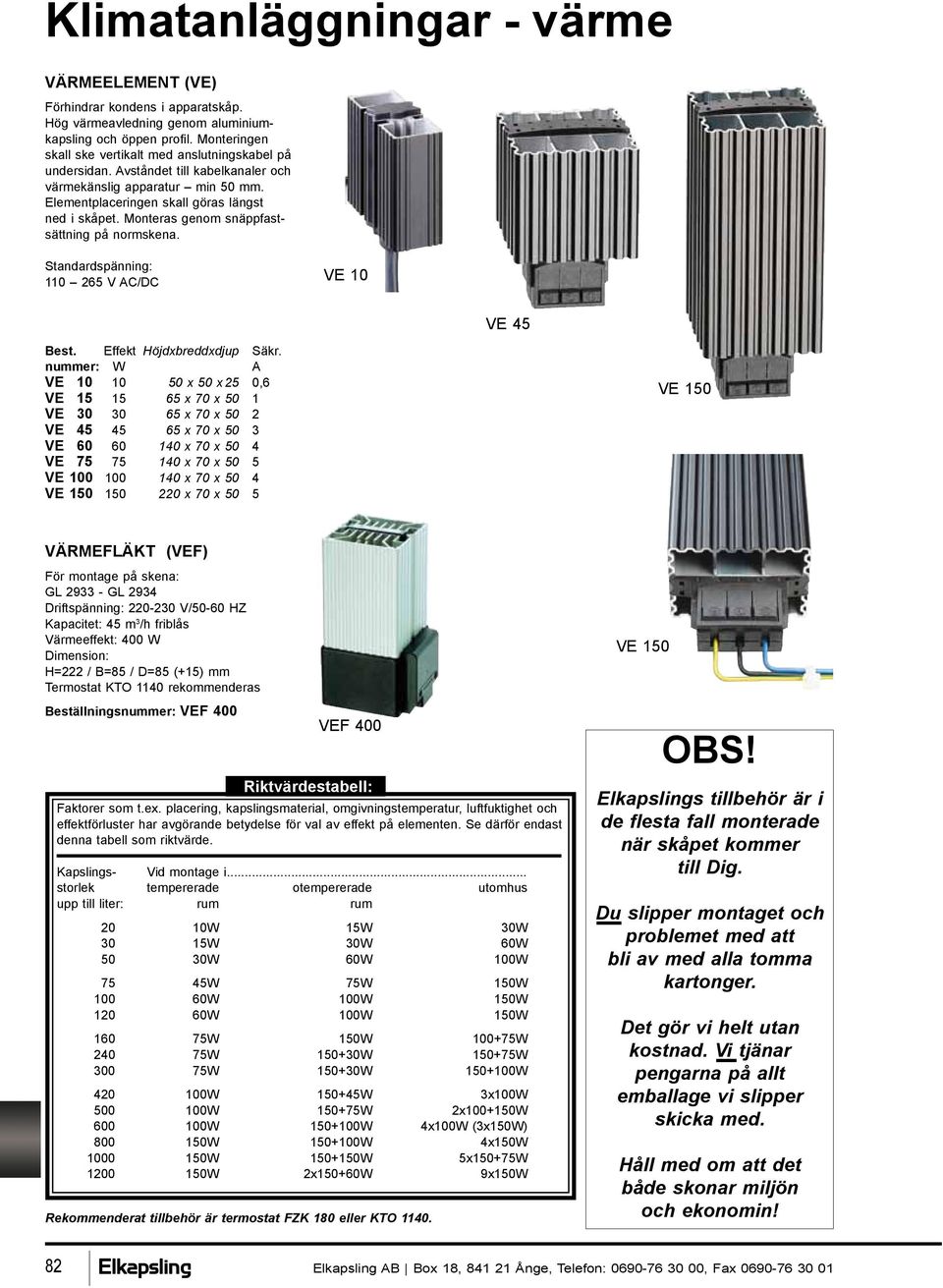

18 Klimatanläggningar - värme VÄRMEELEMENT (VE) Förhindrar kondens i apparatskåp. Hög värmeavledning genom aluminiumkapsling och öppen profil. Monteringen skall ske vertikalt med anslutningskabel på undersidan. Avståndet till kabelkanaler och värmekänslig apparatur min 50 mm. Elementplaceringen skall göras längst ned i skåpet. Monteras genom snäppfastsättning på normskena. Standardspänning: V AC/DC VE 10 VE 45 Best. Effekt Höjdxbreddxdjup Säkr. nummer: W A VE x 50 x 25 0,6 VE x 70 x 50 1 VE x 70 x 50 2 VE x 70 x 50 3 VE x 70 x 50 4 VE x 70 x 50 5 VE x 70 x 50 4 VE x 70 x 50 5 VE 150 VÄRMEFLÄKT (VEF) För montage på skena: GL GL 2934 Driftspänning: V/50-60 HZ Kapacitet: 45 m 3 /h friblås Värmeeffekt: 400 W Dimension: H=222 / B=85 / D=85 (+15) mm Termostat KTO 1140 rekommenderas VEF 400 VEF 400 Riktvärdestabell: Faktorer som t.ex. placering, kapslingsmaterial, omgivningstemperatur, luftfuktighet och effektförluster har avgörande betydelse för val av effekt på elementen. Se därför endast denna tabell som riktvärde. Kapslings- Vid montage i... storlek tempererade otempererade utomhus upp till liter: rum rum 20 10W 15W 30W 30 15W 30W 60W 50 30W 60W 100W 75 45W 75W 150W W 100W 150W W 100W 150W W 150W W W W W W W W W W 3x100W W W 2x W W W 4x100W (3x150W) W W 4x150W W W 5x150+75W W 2x150+60W 9x150W Rekommenderat tillbehör är termostat FZK 180 eller KTO VE 150 OBS! Elkapslings tillbehör är i de flesta fall monterade när skåpet kommer till Dig. Du slipper montaget och problemet med att bli av med alla tomma kartonger. Det gör vi helt utan kostnad. Vi tjänar pengarna på allt emballage vi slipper skicka med. Håll med om att det både skonar miljön och ekonomin! 82 Elkapsling AB Box 18, Ånge, Telefon: , Fax

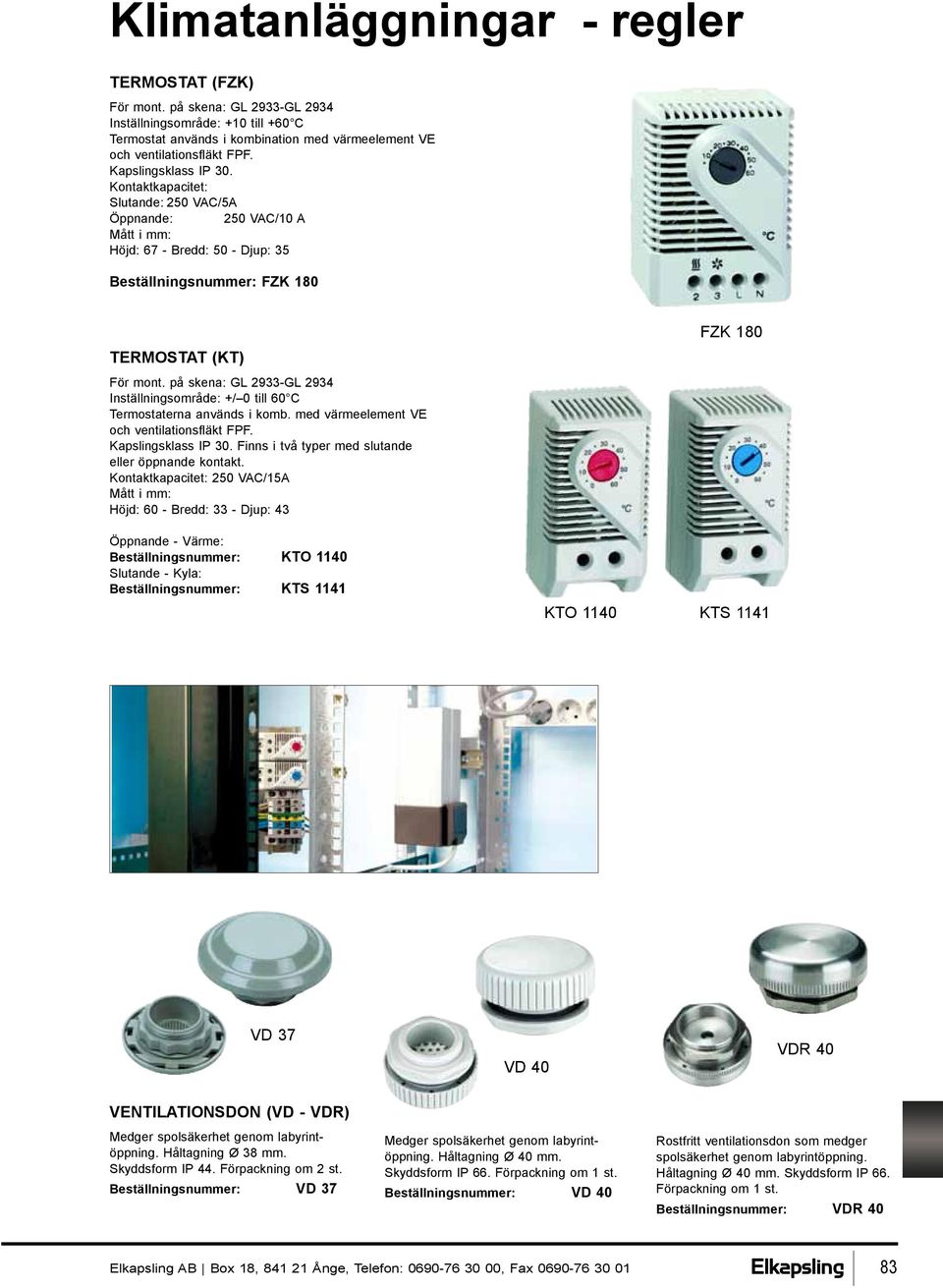

19 Klimatanläggningar - regler TERMOSTAT (FZK) För mont. på skena: GL 2933-GL 2934 Inställningsområde: +10 till +60 C Termostat används i kombination med värmeelement VE och ventilationsfläkt FPF. Kapslingsklass IP 30. Kontaktkapacitet: Slutande: 250 VAC/5A Öppnande: 250 VAC/10 A Mått i mm: Höjd: 67 - Bredd: 50 - Djup: 35 FZK 180 TERMOSTAT (KT) För mont. på skena: GL 2933-GL 2934 Inställningsområde: +/ 0 till 60 C Termostaterna används i komb. med värmeelement VE och ventilationsfläkt FPF. Kapslingsklass IP 30. Finns i två typer med slutande eller öppnande kontakt. Kontaktkapacitet: 250 VAC/15A Mått i mm: Höjd: 60 - Bredd: 33 - Djup: 43 Öppnande - Värme: KTO 1140 Slutande - Kyla: KTS 1141 KTO 1140 FZK 180 KTS 1141 VD 37 VD 40 VDR 40 VENTILATIONSDON (VD - VDR) Medger spolsäkerhet genom labyrintöppning. Håltagning Ø 38 mm. Skyddsform IP 44. Förpackning om 2 st. VD 37 Medger spolsäkerhet genom labyrintöppning. Håltagning Ø 40 mm. Skyddsform IP 66. Förpackning om 1 st. VD 40 Rostfritt ventilationsdon som medger spolsäkerhet genom labyrintöppning. Håltagning Ø 40 mm. Skyddsform IP 66. Förpackning om 1 st. VDR 40 Elkapsling AB Box 18, Ånge, Telefon: , Fax

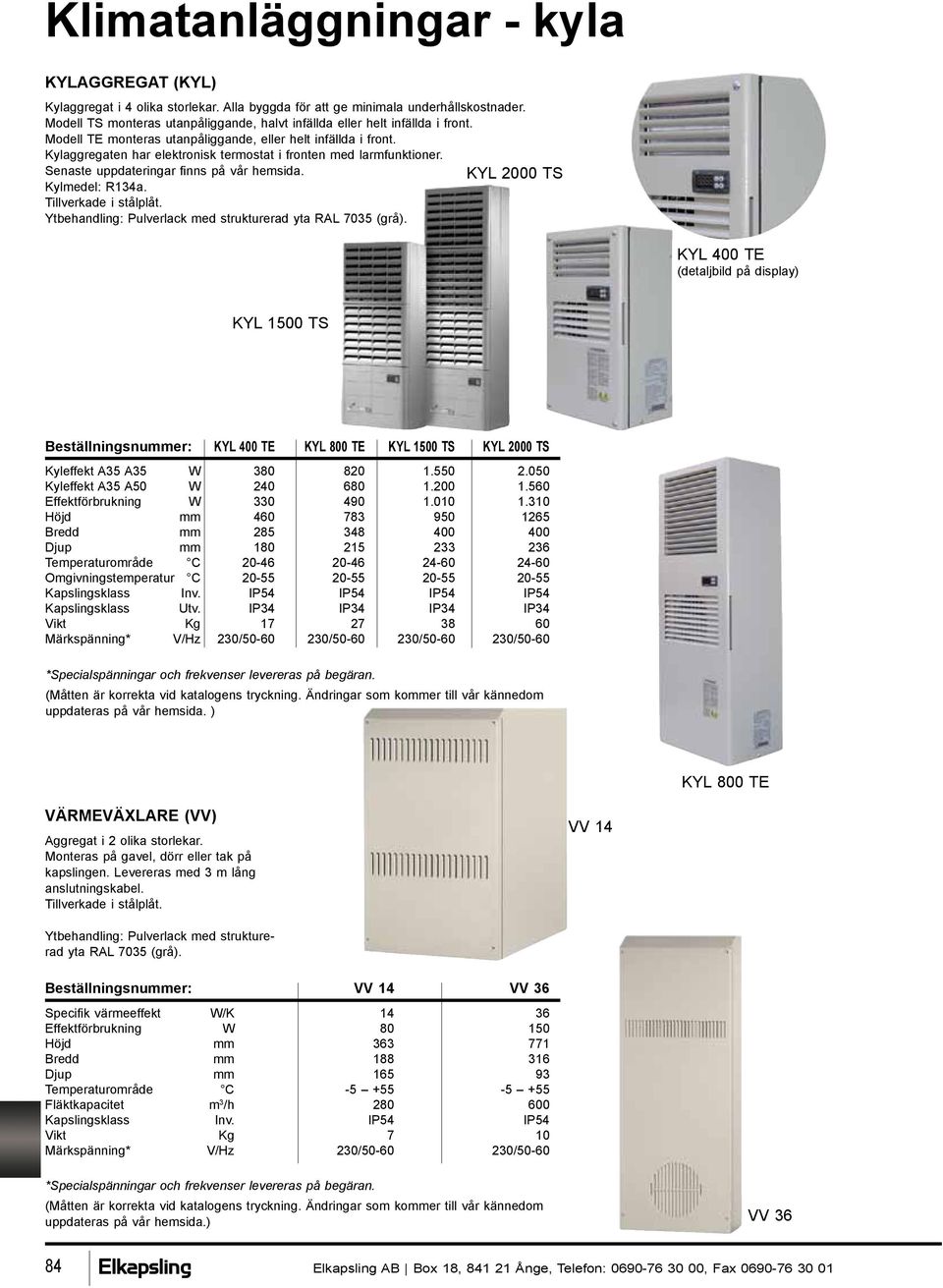

20 Klimatanläggningar - kyla KYLAGGREGAT (KYL) Kylaggregat i 4 olika storlekar. Alla byggda för att ge minimala underhållskostnader. Modell TS monteras utanpåliggande, halvt infällda eller helt infällda i front. Modell TE monteras utanpåliggande, eller helt infällda i front. Kylaggregaten har elektronisk termostat i fronten med larmfunktioner. Senaste uppdateringar finns på vår hemsida. KYL 2000 TS Kylmedel: R134a. Tillverkade i stålplåt. Ytbehandling: Pulverlack med strukturerad yta RAL 7035 (grå). KYL 400 TE (detaljbild på display) KYL 1500 TS KYL 400 TE KYL 800 TE KYL 1500 TS KYL 2000 TS Kyleffekt A35 A35 W Kyleffekt A35 A50 W Effektförbrukning W Höjd mm Bredd mm Djup mm Temperaturområde C Omgivningstemperatur C Kapslingsklass Inv. IP54 IP54 IP54 IP54 Kapslingsklass Utv. IP34 IP34 IP34 IP34 Vikt Kg Märkspänning* V/Hz 230/ / / /50-60 *Specialspänningar och frekvenser levereras på begäran. (Måtten är korrekta vid katalogens tryckning. Ändringar som kommer till vår kännedom uppdateras på vår hemsida. ) KYL 800 TE VÄRMEVÄXLARE (VV) Aggregat i 2 olika storlekar. Monteras på gavel, dörr eller tak på kapslingen. Levereras med 3 m lång anslutningskabel. Tillverkade i stålplåt. VV 14 Ytbehandling: Pulverlack med strukturerad yta RAL 7035 (grå). VV 14 VV 36 Specifik värmeeffekt W/K Effektförbrukning W Höjd mm Bredd mm Djup mm Temperaturområde C Fläktkapacitet m 3 /h Kapslingsklass Inv. IP54 IP54 Vikt Kg 7 10 Märkspänning* V/Hz 230/ /50-60 *Specialspänningar och frekvenser levereras på begäran. (Måtten är korrekta vid katalogens tryckning. Ändringar som kommer till vår kännedom uppdateras på vår hemsida.) VV Elkapsling AB Box 18, Ånge, Telefon: , Fax

21 Fläktar m³/h VENTILATIONSFLÄKTAR Används för temperaturreglering i apparatskåp. Fläktarna är valda för att motsvara högt ställda kundkrav. Tack vare det smarta snäppfästet kan montagetiden minimeras. Vid normalt montage behövs inga skruvar. Även filtret bytes enkelt, då även filterhållaren har snäppfästen. Kapslingsklass IP 54, enligt EN Färg: RAL 7035 (grå). FPF m 3 /h FPF-KUG Rekommenderat tillbehör: Termostat KTS 1141 Se sidan 83. C D B 23 Ram med filter A C D A ø 4.5 x 4 De fyra ø 4,5 mm hålen borras enbart upp om skruvar skall användas för att montera fläkten. Kapacitet Effekt Drift- Utbytes- Fläkt, Ram med filter spän- filter Mått... ram med med ning filter filter m 3 /h Watt Volt Bestnr.: A B C D FPF 50 FPF 12 KUG * UF M12 / 6st ,5 FPF 115 FPF 15 KUG * UF M15 / 6st FPF 240 FPF 15 KUG * UF M15 / 6st FPF 360 FPF 15 KUG * UF M15 / 6st FPF 650 FPF 20 KUG * UF M20 / 6st Beställningsnummer till alla artiklar framgår av tabellerna. EMC-galler offereras på begäran. Andra spänningar offereras mot begäran. Elkapsling AB Box 18, Ånge, Telefon: , Fax

22 Färg och monteringsmaterial BÄTTRINGSFÄRG (RAL) I sprayförpackning. Bruttovikt 400 gram. Grön till utomhusskåp. RAL 6009 I sprayförpackning. Bruttovikt 400 gram. Grå färg till tidigare skåpserie RAL 7032 I sprayförpackning. Bruttovikt 400 gram. Ljusgrå för skåp och kapslingar RAL 7035 BERÖRINGSSKYDD (BSPK) Ohålad polykarbonat levereras i skivor. Tjocklek 2 mm Tjocklek 3 mm 1250x2050 mm 1250x2000 mm BSPK 2/OH BSPK 3/OH RAL 7035 BSPK 2/OH MÄRKLIST (ML) Tillverkas i både plast (ML) eller aluminium (MLA). Listerna Används i kombination med distanser för märkning av kontaktorer, reläer mm. Levereras i längder av mm. Listen levereras komplett med transparent skyddsplast, men exklusive märkremsor. Plast Aluminium ML 200 MLA 200 ML MLA MÄRKREMSOR (MLA) Onumrerade för användning tillsammans med märklist (ML). Levereras i längder av 530 mm. MLA-0 MLA-0 D DISTANSER (D) För montering av exempelvis beröringsskydd, plexiglas, märklister (ML) mm. Nyckelvidd: 8 mm Yttergänga: M5 Innergänga: M5 Längd i mm: D15 D20 D25 D30 D40 D50 D60 D70 D80 D100 D110 D120 D Elkapsling AB Box 18, Ånge, Telefon: , Fax

23 Monteringsdetaljer LYFTÖGLOR (LÖ) Tillbehör för golvskåp. För US och RU åtgår 2 satser. 1 sats = 2 st LÖ 12 LÖ 12 FÖRSTÄRKNINGSJÄRN (FJ) Används tillsammans med lyftöglor när golvskåpen är monterad med tung utrustning. 1 sats = 2 st. FJ 12 + skåpdjup FJ 12 DÖRRSTOPP (DSP) Monteras med hjälp av dörrskena DS eller i US-seriens förstärkningsprofil. Passar både vänster- och högerhängning. Ange skåptyp efter beställningsnumret. DSP 36 + (Exempelvis för AE, VS, US, RS) DSP 36 JORDFLÄTA - flat (JFF) För jordning mellan olika komponenter i skåp och fördelningar. Längd: Best-nummer: 200 mm JFF mm JFF mm JFF mm JFF mm JFF 650 JFF HÅLLARE (HR/HS) Hållare till jordskena. Best.nr.: Rak till JS 75: HR 75 Sned till JS 75: HS 75 JORDFLÄTA (JF) HR 75 HS 75 För jordning mellan dörr och kapsling. Längd 250 mm. Övriga längder på begäran. JS 30 JF 16 JF 16 JS 75 O 15 JORDSKENOR (JS) Kopparskena med dimension 10x3 mm = 30 mm 2. Levereras i 2 meters längd med 133 st överfall monterade. JS 30/2meter JORDSKENOR (JS) Kopparskena med dimension 15x5 mm = 75 mm 2. Levereras i 2 meters längd med 133 st överfall monterade. JS 75/2meter TVÅ-SKRUVS ÖVERFALL (O) Jordskenorna kan även förses med 2-skruvsöverfall. Levereras i förpackning om 100 st. Beställningsnr: passande till O 15 Elkapsling AB Box 18, Ånge, Telefon: , Fax

24 Skrivpulpet SKRIVPULPET MED RITNINGSFACK (SPF) Skrivpulpeten tillverkas av natureloxerad aluminiumplåt. Monteras enkelt i US-skåpets förstärkningsram. Ritningsfackets Höjd: Bredd: Djup: arbetsyta är: Dimension: /90 Minsta fack för montage i skåp är 600 mm SPF 9070 nedfälld SPF 9070 uppfälld Passar Djup dörrbredd: 50 mm 90 mm 600 mm SPF SPF mm SPF SPF mm SPF SPF mm SPF SPF mm SPF SPF SKPA 70 SKRIVPULPET (SKPA) Skrivpulpeten tillverkas av natureloxerad aluminiumplåt. Monteras enkelt i US-skåpets förstärkningsram. Skrivpulpetens Höjd: Bredd: arbetsyta är: Minsta fack för montage i skåp är 600 mm. Passar dörrbredd: 600 mm SKPA mm SKPA mm SKPA mm SKPA mm SKPA 100 PC HYLLA (PCH) Datahylla tillverkas av natureloxerad aluminiumplåt. Monteras enkelt i US/AEskåpets förstärkningsram. Passar endast högerdörr. Höjd: Bredd: Arbetsyta är: Dimension: Minsta fack för montage i skåp är 600 mm Passar Skåp dörrbredd: AE US 600 mm PCH 60 AE PCH 60 US 700 mm PCH 70 US 800 mm PCH 80 AE PCH 80 US 900 mm PCH 90 US 1000 mm PCH 100 AE PCH 100 US PCH nedfälld PCH uppfälld 88 Elkapsling AB Box 18, Ånge, Telefon: , Fax

25 Ritningsfack RITNINGSFACK (JRF-RF-PRF) Justerbart ritningsfack av plåt. Monteras direkt på förstärkningsramen med skruvförband. Passar alla dörrar i US-serien med bredd mm. Ritningsfackets Höjd: Bredd: Djup: dimension: 300 just.bar 90 JRF 9061 JRF 9061 i max. och min. bredd Ritningsfack av plåt. Monteras på ett enkelt sätt med hjälp av självhäftande fästelement. 3 st per fack. Ritningsfackets Höjd: Djup: dimension: Bredd: 250 mm RF Bredd: 480 mm RF Ritningsfackets Höjd: Djup: dimension: Bredd: min 470 mm RF RF RF Ritningsfack i plast. Monteras med hjälp av självhäftande fästelement. Ritningsfackets Höjd: Djup: dimension: Bredd: 250 mm PRF PRF Vi kommer till Dig!... har Du inte känt på våra produkter på de mässor vi brukar visa dem på, slå oss en signal så kommer vi överens om en egen "mässa" hos Dig. Elkapsling AB Box 18, Ånge, Telefon: , Fax

26 Belysning BELYSNING (BEL) Armatur med automatisk tändning/ släckning vid manövrering av dörren. För att automatiken skall fungera måste skåpets typ anges efter beställningsnr. För glödlampa på max 60 watt. BEL skåptyp. Exempelvis AE BEL AE/RS/VS/US Armatur med lysrörsbelysning. Armaturens totallängd 500 mm. För 1x8W V (Lysrörslängd 430 mm.) Separat jordat eluttag. Minsta fack för montage i skåp är 600 mm. BEL LED + skåptyp. Exempelvis AE BEL LED AE/RS/VS/US Armatur med lysrörsbelysning. Armatur för 1x8W V. Separat jordat eluttag. Minsta fack för montage i skåp är 600 mm. BEL 230/8 + skåptyp. Exempelvis AE Armatur med lysrörsbelysning. Armatur för 1x13W V. Separat jordat eluttag. Minsta fack för montage i skåp är 800 mm. BEL 230/13 + skåptyp. Exempelvis VS Armatur med lysrörsbelysning. Armatur för 1x21W V. Jordat eluttag. Minsta fack för montage i skåp är 1200 mm. BEL 230/21 + skåptyp. Exempelvis US BEL 230/8 AE/RS/VS/US BEL 230/13 AE/RS/VS/US BEL 230/21 AE/RS/VS/US ANSLUTNINGSKABEL Inkommande matning till BEL LED och BEL 230. AK BEL AK BEL JORDFELSBRYTARE BELYSNING Passar till belysning 230/8 och LED. Ej bild. JFB BEL ELEKTRONISK GLIMTÄNDARE Ger störningsfri och ögonblicklig uppstart av lysrör. GTD 1 GTD 1 BELYSNINGSOMKOPPLARE (BOK) För automatisk tändning och släckning av armatur. BOK 5 BOK 5/US BOK 5 90 Elkapsling AB Box 18, Ånge, Telefon: , Fax

27 Skenor och profiler DÖRRSKENOR (DS) Monteras med hjälp av fästelement FE 24, på insidan dörren för montage av kabelkanaler, montageplåtar och dylikt. Skenorna är hålade för att montage av kabelkanaler med plastnit skall underlättas. Ingen borrning eller gängning behövs. Längd: 2000 mm. DS 200 DS BANDNINGSSKENOR (GL) Monteras med hjälp av fästelement FE 12 på insidan dörren för bandning av kablage, montering av ritningsfack o.d. Längd: 2000 mm. GL 2937 GL 2937 Montering av band- och dörrskenor FÄSTELEMENT (FE) Används i kombination med bandningsskena. FE 12 Används i kombination med dörrskena. FE 24 FE 12 FE 24 PROFIL- /PLINTSKENOR (GL) Enligt DIN- och SEN-normer. Profil Längd Meter Vikt Best. per m/kg nummer: mm förp. Nr ,35 GL 2933 Nr ,66 GL 2934 GL 2933 Profil 2 Profil 3 GL 2934 DÖRRSKENEFÄSTE (DSF) Används för skåp med espanjolettlås. DSF DSF DÖRRSKENEFÄSTE (DSFL) Används för skåp med espanjolettlås där ej vertikal dörrskena erfordras. DSFL Elkapsling AB Box 18, Ånge, Telefon: , Fax

28 Låssystem Standardlås för väggskåp och pulpeter Nyckel N 10 PG 312 T-handtag T-handtag T-handtag T-handtag utan låsning med cylinder utan låsning med cylinder TH 5 TH 5 CL TH 8 TH 8 CL LÅSINSATSER DIN-LÅS 3 mm tapp erhålls som standard. Best nr DL 3 Extra nyckel: Best nr NDL 3 inkl. nycklar vilka passar i håltagning för standardlås i både vägg-, golvskåp och pulpeter. FYRKANT-LÅS 7 mm tapp Best nr FL 7 för golvskåp Best nr FL 7 G Extra nyckel: Best nr NFL 7 TREKANT-LÅS 7 mm tapp Best nr TL 7 för golvskåp Best nr TL 7 G Extra nyckel: Best nr NTL 7 MEJSEL- SPÅRSLÅS Best nr M 10 för golvskåp Best nr M 10 G DIN- FYRKANT- TREKANTlåsinsatser för väggskåp. DIN-LÅS 5 mm tapp Best nr DL 5 för både vägg- och golvskåp. Extra nyckel: Best nr NDL 5 FYRKANT-LÅS 8 mm tapp Best nr FL 8 för golvskåp Best nr FL 8 G Extra nyckel: Best nr NFL 8 TREKANT-LÅS 8 mm tapp Best nr TL 8 för golvskåp Best nr TL 8 G Extra nyckel: Best nr NTL 8 L-handtag utan låsning LH 12 L-handtag med cylinder LH 12 CL Vridhandtag med bygel för hänglås Specialbest. - VHHL Vridhandtag med låshus för Assa-cylinder stift. Passar end. skåp utan espanjoletter - ASVH Standardlås för golvskåp En-punktslås för hänglås. Bygeldimension max ø 12 mm EPHL Reservnyckel till cylinderlås REK 333 DIN- FYRKANT- TREKANTlåsinsatser för golvskåp. T-handtag utan låsning THG 5 T-handtag med cylinder THG 5 CL T-handtag utan låsning THG 8 T-handtag med cylinder THG 8 CL L-handtag utan låsning LHG 12 L-handtag med cylinder LHG 12 CL Vridhandtag med Vridhandtag med bygel för hänglås, låshus för Assa- VHHL cylinder, VHAS 92 Elkapsling AB Box 18, Ånge, Telefon: , Fax

29 UNI-stativet UNI-stativet - ger ett enkelt montage! UNI-STATIVET, med en mängd olika fäst-detaljer och glidskenor, ger en snabb och flexibel montering av komponenter, utan att borrning och gängning behöver göras. Montagesatsen MSU gör att stativet blir justerbart både i sidled och djupled samt att stativet rullas in genom golvskåpens sidogavlar. På samma sätt som montageplåten, vilken stativet helt kan ersätta. Används dessutom utvridningssatsen UNIUVS blir stativet svängbart och det underlättar framför allt vid inkopplingen av kablaget. Stativet kan även monteras direkt på montageplåten eller för fristående montage på golv eller vägg. Genom sin höga stabilitet är stativet utomordentligt användbart i alla typer av konstruktioner och montage. MSU Elkapsling AB Box 18, Ånge, Telefon: , Fax

30 Tillbehör till UNI-stativet UNIVF x 25 UNIVF x 25 UNIHS AA UNIHS AA UNIHS MB UNIHS MB UNIKS UNIKS UNIGF UNIVS UNIVS UNIVS Montageskena vertikal (UNIVS) Används som fästskena för horisontalskenor. Levereras i längder om Best.nr: 1920 mm alt. UNIVS mm. UNIVS Montageskena horisontell (UNIHS) Används för att fästa upp plintar och övriga DIN-anpassande apparater. Kan även med den unika montagemuttern användas för fastskruvning av andra typer av komponenter. Levereras i längder om 2000 mm. UNIHS AA UNIHS MB Kabelstöd (UNIKS) Används för att avlasta kablaget vid t.e.x. plintar o.dyl. Kan monteras steglöst på stativet. Ej bild/se måttskiss. Finns i två bredder Best.nr: max 650 mm UNIKS 650 max 1000 mm UNIKS 1000 Väggfäste (UNIVF) UNIHS AA 9.7 Används för att distansera stativet från väggen eller montageplåten. Ej bild/se måttskiss Finns i två längder Best.nr: mm UNIVF mm UNIVF Golvfäste (UNIGF) UNIHS MB Används för att låsa stativet i golv eller tak. Ej bild/se måttskiss. UNIGF 94 Elkapsling AB Box 18, Ånge, Telefon: , Fax

31 Tillbehör till UNI-stativet Montagesats (MSU) Används för att rulla in stativet från sidan i skåpet, samt för att erhålla justerbarhet i sidled och djupled. Består av över- och underdel samt vertikala skenor. Bild se sidan 93 MSU + skåpets beteckning Exempelvis (MSU/USE ) MÄRKLISTER (MLA) MLA Används för att fästa upp märkning etc. Levereras i längder om 2000 mm. MLA 200 UNI-M5 UNI-M6 Montagemuttrar (UNI) Används för steglöst montage av skenor och komponenter. Färg: Svart Grå Finns för M5 M6 Best.nr: UNI-M5 UNI-M6 Jordskenor (UNIJS) Levereras i 2000 mm längd inkl. 6 st fästen. UNIJS UNIJS Utvridningssats (UNIUVS) Används för att svänga ut stativet vid inkopplingen av kablaget. Ej bild. UNIUVS Kabelhållare (UNIKHR) Används för att hålla kabelaget istället för t.e.x, kabelkanal. Kan steglöst monteras i stativet. M6-gängning, rund 63. UNIKHR Elkapsling AB Box 18, Ånge, Telefon: , Fax
