multisystem NT-630 multisystem NT-630

Transkript

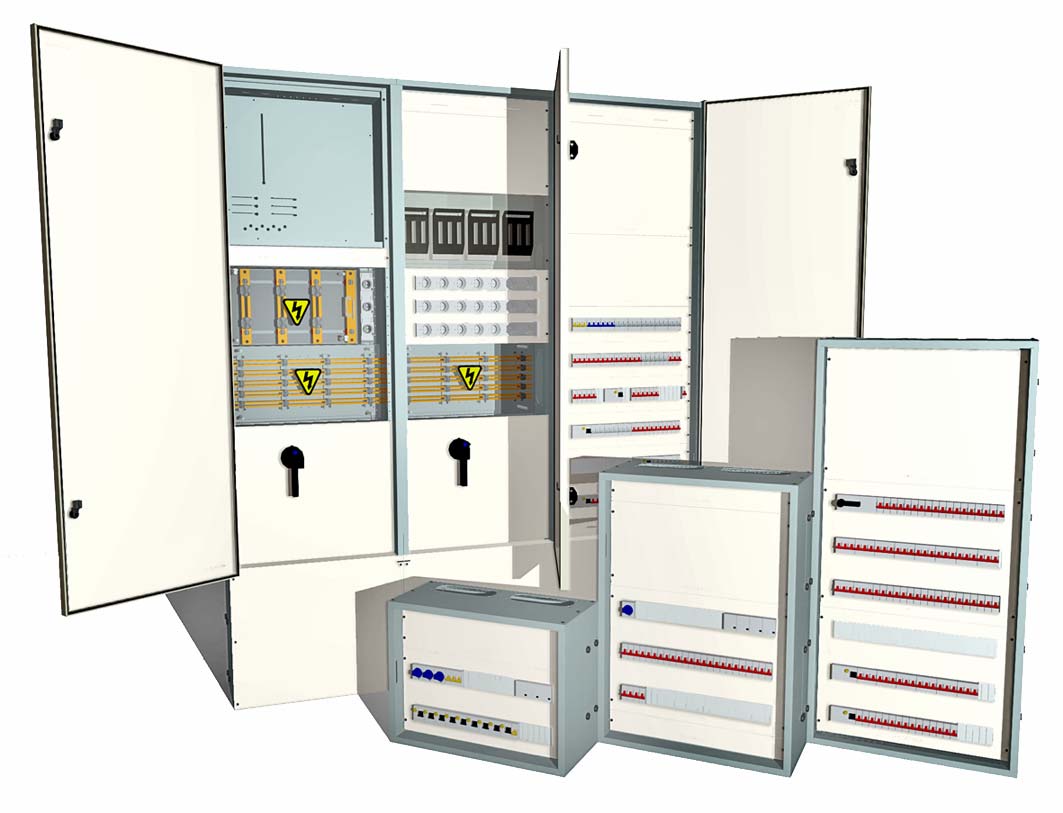

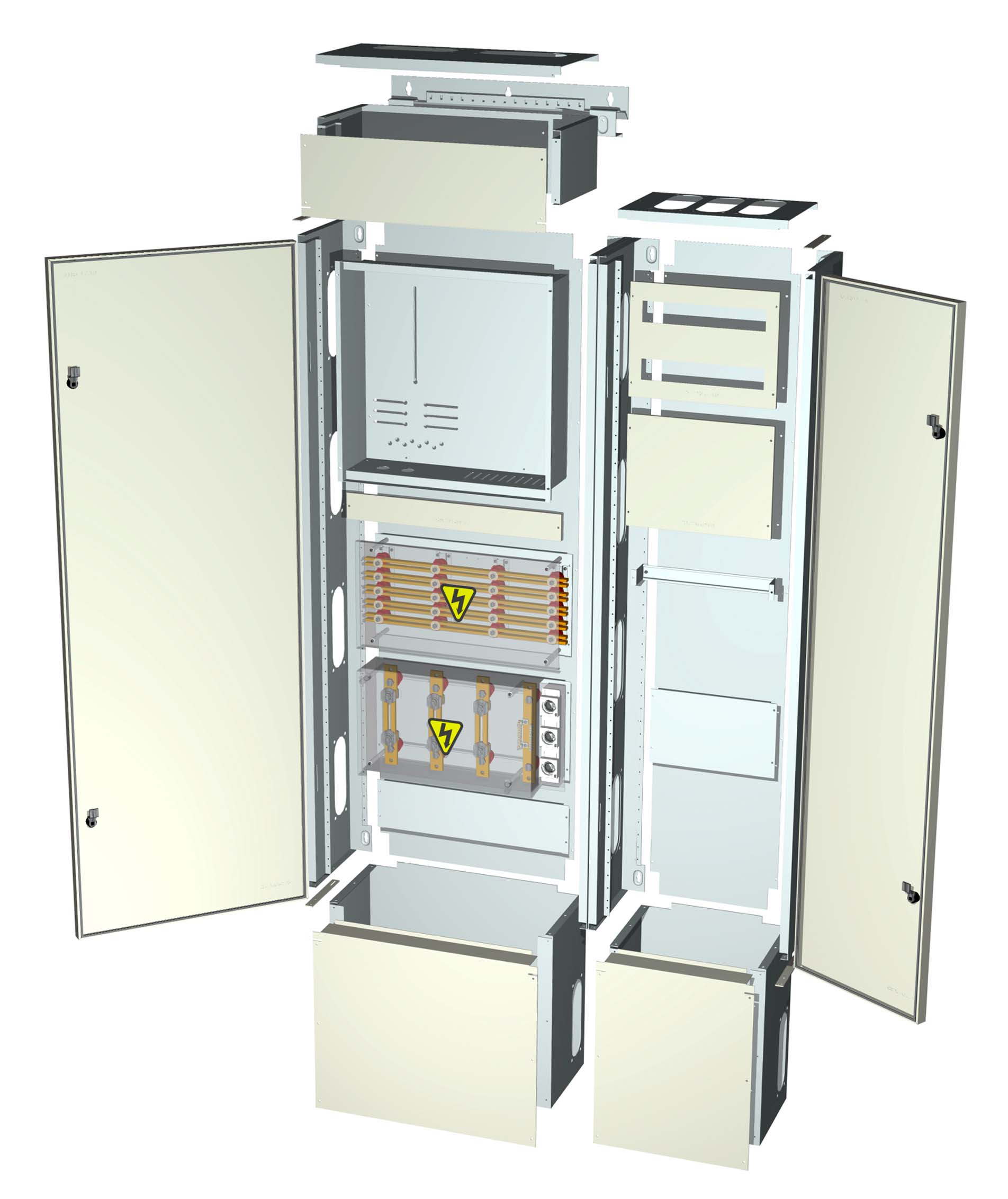

1 multisystem NT-630 Utvecklingen av NT-630 har skett i nära diskussioner tillsammans med kunder, konsulter och leverantörer, för att tillmötesgå så många synpunkter som möjligt. NT-630 har tagits fram med tyngdpunkt och inriktning på elmarknaden i Sverige. Kapslingarna byggs med hjälp av individuellt oberoende bygghöjder samt med obegränsad möjlighet i sidled (bredd). NT-630 har möjligheter att anpassa efter nästan alla önskemål: Standardhöjder 425, 800, 1175 & 1550mm + påbyggnadsmoduler 160mm + golvsocklar 300 & 450mm Standardbredder 370 & 558mm Djup 140, 250 & 400mm Kapslingsklass IP20 t.o.m. IP43 Fullsortiment, både diazedsäkringar samt säkringslös teknik Från enkla fördelningar till serviscentraler Multisystem NT-630 är certifierat av SEMKO NT-630 modeller: NT-140, kapsling 140mm djup, min. 370mm bred NT-250, kapsling 250mm djup, min. 370mm bred NT-400, kapsling 400mm djup, min. 558 bredd

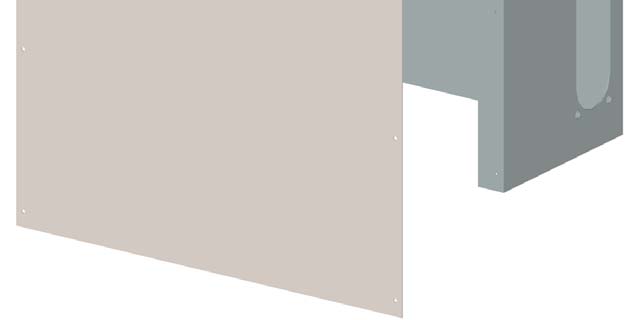

2 NT NT-XS NT-250 Nr Benämning Blad Sidogavel... 2 Gavel... 2 Påbyggnadsdel... 2 Frontplåt... 2 Golvsockel... 2 Frontplåt... 2 Montageplåt... 5 Mätplatta för kwh-mätare... 5 Strömtransformatorinsats... 5 Skensystem... 5 Frontplåt... 7 Ryggplåt... 9 Dörr... 9 Låsvred till dörr... 9 Väggupphängd NT-250-XS Nr Benämning Blad Gavel... 3 Golvsockel... 3 Frontplåt... 3 Montageplåt... 5 DIN-skena... 5 Frontplåt... 8 Frontplåt... 8 Ryggplåt 9 Dörr 9 Gångjärnsplatta

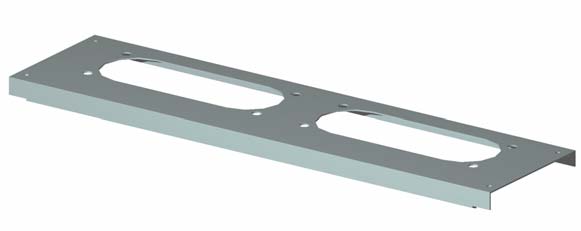

3 NT-140: sidogavlar, gavlar Delarna är tillverkade i aluzink Sidogavlar S-2 425mm hög sidogavel, 72 normmodul 2(3) BM S-2 S-5 800mm hög sidogavel, 144 normmodul 5(6) BM S-5 S mm hög sidogavel, 216 normmodul 8(9) BM S-8 S mm hög sidogavel, 288 normmodul 11(12) BM S-11 S-2 S-5 S-8 S-11 G-FL-2 Gavlar G-FL-2 Gavel med 2st FL-21 flänsar G-FL-2 G-P Gavel med plastgenomgång G-P G-TP Täckplast till G-P (G-TP G-P 1

4 NT-250: sidogavlar, gavlar, påbyggnadsdel och golvsockel Delarna är tillverkade i aluzink. Samtliga frontplåtar är lackerade med pulverlack RAL Sidogavlar S-2 425mm hög sidogavel, 72 normmodul 2(3) BM S-2 S-5 800mm hög sidogavel, 144 normmodul 5(6) BM S-5 S mm hög sidogavel, 216 normmodul 8(9) BM S-8 S mm hög sidogavel, 288 normmodul 11(12) BM S-11 S-2 S-5 G-FL-2 S-8 S-11 Gavlar G-FL-1 Gavel med 1st FL-21 fläns G-FL-1 G-FL-2 Gavel med 2st FL-21 flänsar G-FL-2 G-FL-5 Gavel med 5st FL-21 flänsar G-FL-5 G-FL-21-D Gavel med delbar infälld FL-21 fläns G-FL-21 G-FL-33-D Gavel med delbar infälld FL-33 fläns G-FL-33 G-S Gavel med 5st knockout plattor G-S SBP-250 Sammanbyggnadsplatta, används då flera skåp byggs ihop SBP-250 G-FL-33-D PBD-1-FP PBD-1 Påbyggnadsdel PBD-1 Påbyggnadsdel 1 BM PBD-1 (tot:160mm) Monteras på under eller ovandel av kapsling. Bygger ut kapsling i höjd, då t.ex. mer utrymme för inkommande kabel eller plint, noll- & jordskenor önskas. Finns endast med slät frontplåt, normslits ej möjlig PBD-1 är 160mm i höjd, IP43 (med packning) går att kombinera med befintliga dörrar och gavlar behöver ingen extra ryggplåt består endast av 2 delar är mycket enkelt att montera Golvsockel S-300 Golvsockel 300mm hög S-300 S-450 Golvsockel 450mm hög S-450 S-FP300 Frontplåt 300mm hög S-FP300 S-FP450 Frontplåt 450mm hög S-FP450 Samtliga golvsocklar monteras direkt på kapsling, med eller utan dörr. Montagehål i botten för enkel fastsättning i golv utan ytterligare demontering av central. Flera golvsocklar kan monteras intill varandra. S-450 S-FP450 2

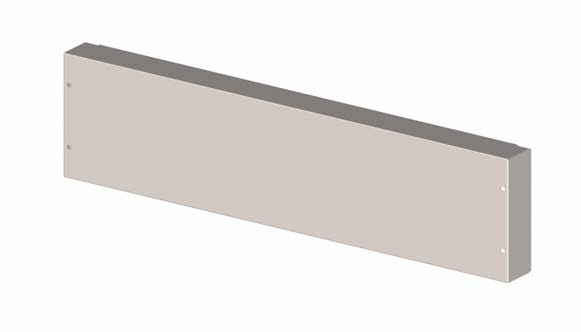

5 NT-250-XS: gavlar, påbyggnadsdel och golvsockel Delarna är tillverkade i aluzink. Samtliga frontplåtar är lackerade med pulverlack RAL G-FL-21-3-XS Gavlar G-FL-21-1-XS Gavel med 1st FL-21 fläns G-FL-21-1-XS G-FL-21-3-XS Gavel med 3st FL-21 flänsar G-FL-21-3-XS G-FL-33-D-XS Gavel med 1st delbar FL-33 fläns G-FL-33-1-XS G-FL-33-D-XS PBD-1-FP PBD-1 Påbyggnadsdel PBD-1-XS Påbyggnadsdel 1 BM PBD-1-XS (tot:160mm) Monteras på under eller ovandel av kapsling. Bygger ut kapsling i höjd, då t.ex. mer utrymme för inkommande kabel eller plint, noll- & jordskenor önskas. Finns endast med slät frontplåt, normslits ej möjlig PBD-1-XS är 160mm i höjd, IP43 (med packning) går att kombinera med befintliga dörrar och gavlar behöver ingen extra ryggplåt består endast av 2 delar är mycket enkelt att montera S-450 Golvsockel S-300-XS Golvsockel 300mm hög S-300-XS S-450-XS Golvsockel 450mm hög S-450-XS S-FP300-XS Frontplåt 300mm hög S-FP300-XS S-FP450-XS Frontplåt 450mm hög S-FP450-XS Samtliga golvsocklar monteras direkt på kapsling, med eller utan dörr. Montagehål i botten för enkel fastsättning i golv utan ytterligare demontering av central. Flera golvsocklar kan monteras intill varandra. S-FP450 3

6 NT-400: sidogavlar, gavlar, påbyggnadsdel och golvsockel Delarna är tillverkade i aluzink. Samtliga frontplåtar är lackerade med pulverlack RAL Sidogavlar S mm hög sidogavel 11(12) BM S (288 normmoduler) TP-S Täckplåt till S-11 TP-S S TP-S Gavlar G-FL Gavel med 8st FL-21 flänsar G-FL G-S-400 Gavel slät G-S-400 G-21-FL PBD-1-FP PBD-1 Påbyggnadsdel PBD Påbyggnadsdel 1 BM (tot:160mm) PBD PBD-1-FP-400 Frontplåt till påbyggnadsdel 1 BM (tot:160mm) PBD-1-FP-400 Monteras på under eller ovandel av kapsling. Bygger ut kapsling i höjd, då t.ex. mer utrymme för inkommande kabel eller plint, noll- & jordskenor önskas. Finns endast med slät frontplåt, normslits ej möjlig PBD är 160mm i höjd, IP43 (med packning) går att kombinera med befintliga dörrar och gavlar behöver ingen extra ryggplåt består endast av 2 delar är mycket enkelt att montera S Golvsockel S Golvsockel 300mm hög S-300 S Golvsockel 450mm hög S-450 S-FP300 Frontplåt 300mm hög S-FP300 S-FP450 Frontplåt 450mm hög S-FP450 Samtliga golvsocklar kan montera direkt på centralen, med eller utan dörr. Montagehål i botten för enkel fastsättning i golv utan ytterligare demontage av centralen. Flera golvsocklar kan monteras in till varandra. S-FP450 SASILPLÅTAR (säkringslastbrytare i listutförande) FP-SASIL Frontplåt 5 BM FP-SASIL MP-SASIL-UPP Montageplåt MP-SASIL-UPP MP-SASIL-NER Montageplåt MP-SASIL-NER TP-SASIL-V Täckplåt för SASIL 250 ventilerad TP-SASIL-V SASIL: säkringslastbrytare fabrikat Moeller i listutförande, storlek 00 till 2. SASIL-FP MP-SASIL-NER 3

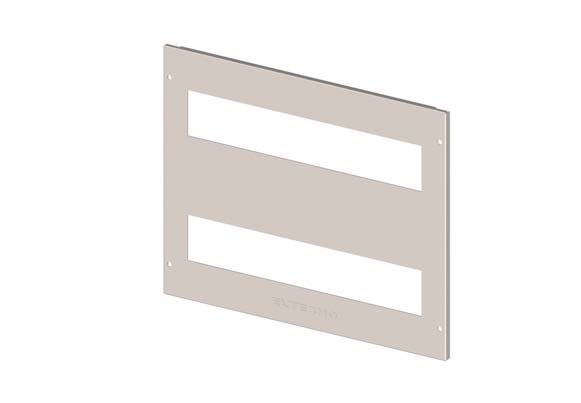

7 Frontplåtar Frontplåtarna passar till NT-140, -250 & -400 Samtliga frontplåtar är lackerade med pulverlack RAL ,5-FP 2-FP Frontplåt slät 0,5-FP Frontplåt, slät 0,5 BM 0,5-FP 0,5-FP-G Frontplåt, slät med 2st ventilationsgälar 0,5 BM 0,5-FP-G 0,75-FP Frontplåt, slät 0,75 BM 0,75-FP 1-FP Frontplåt, slät 1 BM 1-FP 1,5-FP Frontplåt, slät 1,5 BM 1,5-FP 2-FP Frontplåt, slät 2 BM 2-FP 3-FP Frontplåt, slät 3 BM 3-FP 1-FPH-K Frontplåt slät & förhöjd Benämning Beskrivning 1 BM = 125mm Best. nr. 1-FPH-K Frontplåt, slät (35mm hög) 1 BM 1-FPH-K 2-FPH-K Frontplåt, slät (35mm hög) 2 BM 2-FPH-K 3-FPH-K Frontplåt, slät (35mm hög) 3 BM 3-FPH-K 1-FPN 2-FPN Frontplåt med normslits 0,75-FPN Frontplåt, 24 normmoduler 0,75 BM 0,75-FPN 1-FPN Frontplåt, 24 normmoduler 1 BM 1-FPN 1,5-FPN Frontplåt, 36 normmoduler 1,5 BM 1,5-FPN 2-FPN Frontplåt, 48 normmoduler 2 BM 2-FPN 3-FPN Frontplåt, 72 normmoduler 3 BM 3-FPN 2-FPG-2 Frontplåt för GII & GIII diazedinsatser, 2 BM 2-FPG-2 max 9x3 GII eller 7x3 GIII 2-FP-EB Frontplåt för normanpassad effekt- brytare, 2 BM 2-FP-EB fast monterade, 1 slits centrerad 2-FPEB-PI Frontplåt för normanpassade effektbrytare i plugin utförande, 1 ocentrerad slits 2 BM 2-FPEB-PI 1-FPL 2-FPL-T Frontplåt lucka (slät frontplåt, med gångjärn) 1-FPL Frontlucka 1 BM 1-FPL 1,5-FPL Frontlucka 1,5 BM 1,5-FPL 2-FPL Frontlucka 2 BM 2-FPL 2,5-FPL Frontlucka 2,5 BM 2,5-FPL 3-FPL Frontlucka 3 BM 3-FPL 3,5-FPL Frontlucka 3,5 BM 3,5-FPL 1-FPL-L Frontlucka, förberedd för lås 1 BM 1-FPL-L 2-FPL-T Frontlucka med plexiglas 2 BM 2-FPL-T 2-FPL-D Frontlucka delad med skiljevägg för montage av 2st säkringslastbrytare 2 BM 2-FPL-D 4

8 Frontplåtar -XS Samtliga frontplåtar är lackerade med pulverlack RAL FP-XS Frontplåt slät 0,5-FP-XS Frontplåt, slät 0,5 BM 0,5-FP-XS 0,5-PF-G-XS Frontplåt, slät med 1st ventilationsgäl 0,5 BM 0,5-PF-G-XS 0,75-FP-XS Frontplåt, slät 0,75 BM 0,75-FP-XS 1-FP-XS Frontplåt, slät 1 BM 1-FP-XS 1,5-FP-XS Frontplåt, slät 1,5 BM 1,5-FP-XS 2-FP-XS Frontplåt, slät 2 BM 2-FP-XS 3-FP-XS Frontplåt, slät 3 BM 3-FP-XS 2-FPN-XS Frontplåt med normslits 0,75-FPN-XS Frontplåt, 15 normmoduler 0,75 BM 0,75-FPN-XS 1-FPN-XS Frontplåt, 15 normmoduler 1 BM 1-FPN-XS 1,5-FPN-XS Frontplåt, 15 normmoduler 1,5 BM 1,5-FPN-XS 2-FPN-XS Frontplåt, 30 normmoduler 2 BM 2-FPN-XS 3-FPN-XS Frontplåt, 45 normmoduler 3 BM 3-FPN-XS 2-FPG-2-XS Frontplåt för GII & GIII diazedinsats 2 BM 2-FPG-2-XS 2-FP-EB-XS Frontplåt för normanpassade effektbrytare, fast monterade, 1 slits centrerad 2 BM 2-FP-EB-XS 2-FPEB-PI-XS Frontplåt för normanpassade effektbrytare i plugin utförande, 1 ocentrerad slits 2 BM 2-FPEB-PI-XS 2-FPL-T-XS Frontplåt lucka (slät frontplåt, med gångjärn) 1-FPL-XS Frontlucka 1 BM 1-FPL-XS 1,5-FPL-XS Frontlucka 1,5 BM 1,5-FPL-XS 2-FPL-XS Frontlucka 2 BM 2-FPL-XS 2,5-FPL-XS Frontlucka 2,5 BM 2,5-FPL-XS 3-FPL-XS Frontlucka 3 BM 3-FPL-XS 3,5-FPL-XS Frontlucka 3,5 BM 3,5-FPL-XS 1-FPL-L-XS Frontlucka, förberedd för lås 1 BM 1-FPL-L-XS 2-FPL-T-XS Frontlucka med plexiglas 2 BM 2-FPL-T-XS 5

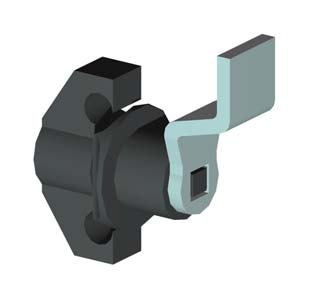

9 Ryggplåtar och dörrar Ryggplåtar är tillverkade i aluzink. Samtliga dörrar och gångjärn är lackerade med pulverlack RAL Ryggplåtar Benämning Beskrivning Höjd Best. nr. R-2 Ryggplåt 425mm (3 BM) R-2 R-5 Ryggplåt 800mm (6 BM) R-5 R-8 Ryggplåt 1175mm (9 BM) R-8 R-11 Ryggplåt 1550mm (12 BM) R-11 R-2 R-5 R-8 R-11 Ryggplåtar -XS Benämning Beskrivning Höjd Best. nr. R-2-XS Ryggplåt 425mm (3 BM) R-2-XS R-5-XS Ryggplåt 800mm (6 BM) R-5-XS R-8-XS Ryggplåt 1175mm (9 BM) R-8-XS R-11-XS Ryggplåt 1550mm (12 BM) R-11-XS Dörrar Benämning Beskrivning Höjd Best. nr. D-2 Dörr, inkl. gångjärnsplattor 425mm (3 BM) D-2 D-5 Dörr, inkl. gångjärnsplattor 800mm (6 BM) D-5 D-8 Dörr, inkl. gångjärnsplattor 1175mm (9 BM) D-8 D-11 Dörr, inkl. gångjärnsplattor 1550mm (12 BM) D-11 D-2 D-5 D-8 D-11 Dörrar -XS Benämning Beskrivning Höjd Best. nr. D-2-XS Dörr, inkl. gångjärnsplattor 425mm (3 BM) D-2-XS D-5-XS Dörr, inkl. gångjärnsplattor 800mm (6 BM) D-5-XS D-8-XS Dörr, inkl. gångjärnsplattor 1175mm (9 BM) D-8-XS D-11-XS Dörr, inkl. gångjärnsplattor 1550mm (12 BM) D-11-XS GJ Tillbehör Dörrar Benämning Beskrivning Best. nr. TL Täcklist 10m självhäftande TL LV Lås (vred) med möjlighet till hänglås LV LN Lås (nyckel) ASSA-industri standard LN GJ Separata gångjärn (2st) GJ LV 6

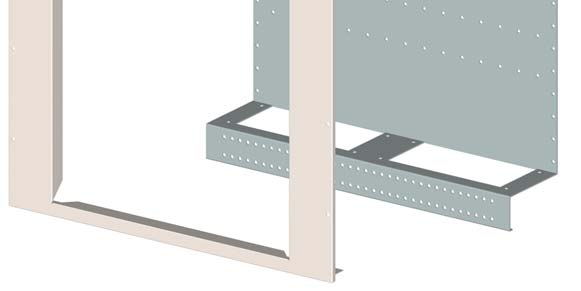

10 Montageplåtar och DIN-skenor Delarna är tillverkade i aluzink. Montageplåt 0,5-MP Montageplåt 0,5 BM 0,5-MP 1-MP Montageplåt 1 BM 1-MP 1,5-MP Montageplåt 1,5 BM 1,5-MP 2-MP Montageplåt 2 BM 2-MP 2-MP Montageplåt-XS 1-MP-XS Montageplåt 1 BM 1-MP-XS 1,5-MP-XS Montageplåt 1,5 BM 1,5-MP-XS 2-MP-XS Montageplåt 2 BM 2-MP-XS 2-MP-XS MP-V Montageplåt vinkel MP-V Montageplåt - vinkel För upphöjd montering av montageplåt, ger utrymme mellan ryggplåt & montageplåt MP-V DIN50 DIN75 DIN-skenor 1-DIN-50 DIN-skena 50mm djup 24 normmoduler 1-DIN-50 1-DIN-75 DIN-skena 75mm djup 24 normmoduler 1-DIN-75 3-DIN 3x DIN-skena. Passar GII & GIII diazed- 9x3 GII / 7x3 GIII 3-DIN säkringar med frontplåt 2-FPG-2 PE-N-DIN DIN-skena med PE-N-skena PE-N-DIN M16² Mässingsskena/plint används som N & PE anslutningar, max 16mm² kabel (1 meters längd, kapas efter behov) M16² PE-N-DIN DIN50-XS DIN-skenor -XS 1-DIN-50-XS DIN-skena 50mm djup 24 normmoduler 1-DIN-50-XS 1-DIN-75-XS DIN-skena 75mm djup 24 normmoduler 1-DIN-75-XS PE-N-DIN-XS DIN-skena med PE-N-skena PE-N-DIN M16² Mässingsskena/plint används som N & PE anslutningar, max 16mm² kabel (1 meters längd, kapas efter behov) M16² 7

11 Strömtransformatorinsats och KWh-mätare Strömtransformatorinsats STR-1 Strömtransformatorinsats 630A/800A 2 BM STR-1 STR-1 Mätplatta för KWh-mätare kwh-1 Mätplatta för 1st KWh-mätare 4 BM kwh-1 kwh-2 Mätplatta för 2st kwh-mätare 4 BM kwh-2 kwh-1 kwh-2 Skensystem SS-1-50 (-25) Skensystem 5-pol 50kA 600/800A 2 BM SS-1-50 (-25) SS-2-50 (-25) 2x skensystem 5-pol, 50kA 600/800A 2x2 BM SS-2-50 (-25) SS-3-50 (-25) 2x skensystem 5-pol, 50kA 600/800A 2x3 BM SS-3-50 (-25) SS-1-50 SS

12 Tillbehör SBP-140 SBP Sidogavel Tillbehör SBP-140 Sammanbyggnadsplatta till NT-140 SBP-140 SBP-250 Sammanbyggnadsplatta till NT-250/400 SBP-250 T-FL Täckplåt FL-21 till sidogavel T-FL T-P Plast PVC täcklist till FL-21 på sidogavel T-P T-FL T-P Montageplåt Tillbehör 1,5-MP-SIDO Montageplåt 1,5 BM 1,5-MP-SIDO MP-1,5-SIDO Ras/beröringsskydd RB-PVC Ras/beröringsskydd i PVC-plast, Finns i flera olika mått/utförande RB-PVC RB-PVC UP-558 Väggupphäng UP-558 Skena till väggupphäng, mot vägg Väggupphängd U-55 UP-L Vinkel till väggupphäng, mot kapsling Vinkel, skena behövs ej UP-55 9

13 TILLVERKARDEKLARATION Produkt Elcentral Multisystem Plåtkapsling för montage av elkomponenter Typ. Produktnamn NT 630 Produkterna är planerade och tillverkade i enlighet med följande ikraftvarande standarder för kopplingsutrustning typ PTTA enligt SS EN SS EN SS EN IEC IEC IEC IEC 898 SS Kapsling uppfyller helt eller delvis ovan nämnda standarder beroende på utförande och innehåll. Fabriksmonterade kopplingsutrustningar är utförda enligt lågspänningsdirektivet (LVD) och uppfyller kraven för CE märkning enligt LVD 73/23 /EEC och 93/68/EEC. Skyddsform upp t o m IP 43. Testning Produkten är typprovad av ackrediterat testinstitut ETL SEMKO med avseende på; Provning av säkerhet som ett Multisystem refnr /01 Där den uppfyller Standard SS EN : A1: A11: A2:1997 Sluttest innan leverans utförs enligt Tillverkningsland: Tillverkare: Sverige Eltecno i Vellinge AB Modemgatan Vellinge Eltecno i Vellinge Fred Johansson Teknisk ansvarig Eltecno i Vellinge Box 73, Vellinge
