1 Bruksanvisning Inbyggnadsugn SU

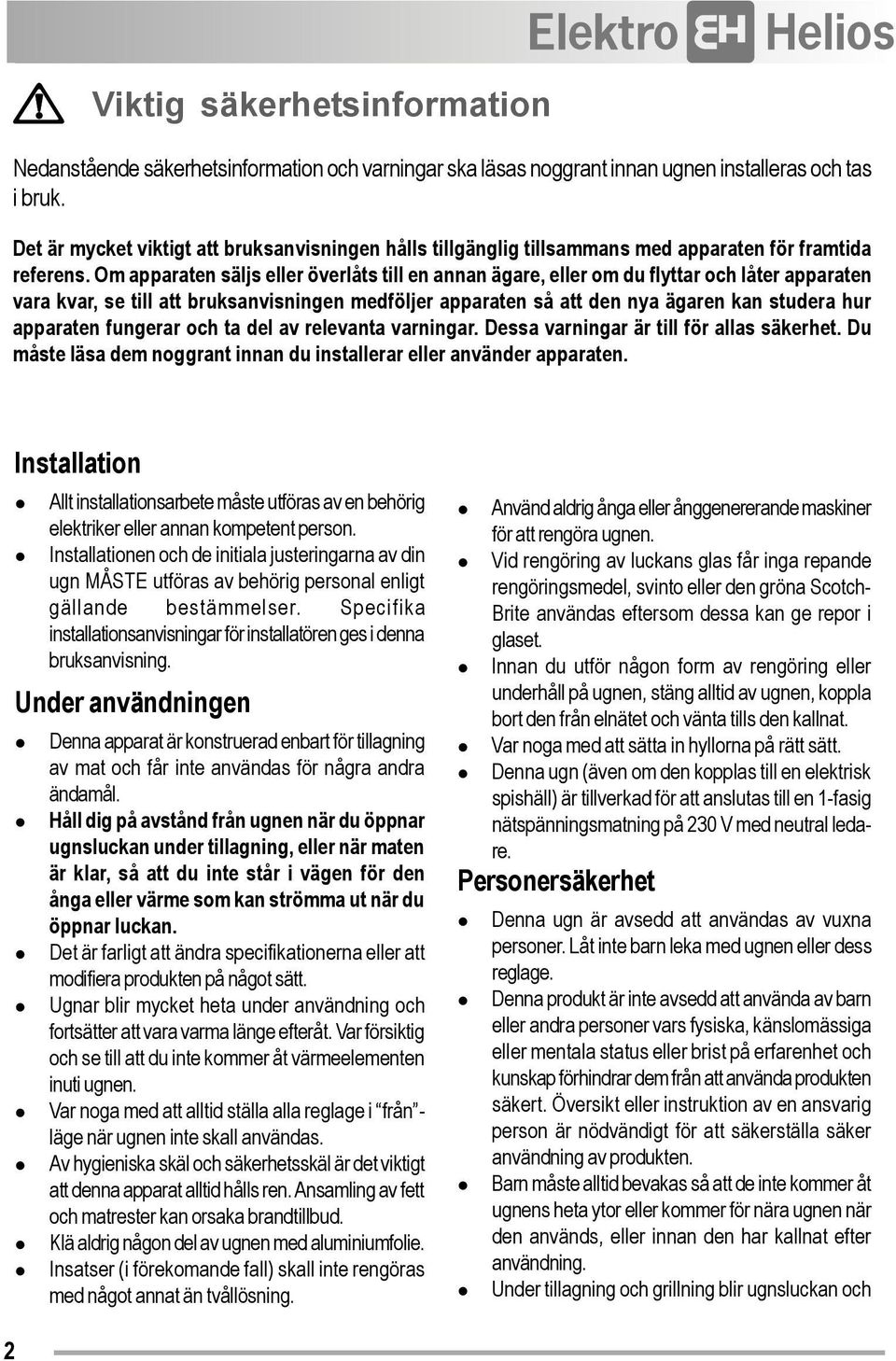

2 Viktig säkerhetsinformation Nedanstående säkerhetsinformation och varningar ska läsas noggrant innan ugnen installeras och tas i bruk. Det är mycket viktigt att bruksanvisningen hålls tillgänglig tillsammans med apparaten för framtida referens. Om apparaten säljs eller överlåts till en annan ägare, eller om du flyttar och låter apparaten vara kvar, se till att bruksanvisningen medföljer apparaten så att den nya ägaren kan studera hur apparaten fungerar och ta del av relevanta varningar. Dessa varningar är till för allas säkerhet. Du måste läsa dem noggrant innan du installerar eller använder apparaten. Installation Allt installationsarbete måste utföras av en behörig elektriker eller annan kompetent person. Installationen och de initiala justeringarna av din ugn MÅSTE utföras av behörig personal enligt gällande bestämmelser. Specifika installationsanvisningar för installatören ges i denna bruksanvisning. Under användningen Denna apparat är konstruerad enbart för tillagning av mat och får inte användas för några andra ändamål. Håll dig på avstånd från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när du öppnar luckan. Det är farligt att ändra specifikationerna eller att modifiera produkten på något sätt. Ugnar blir mycket heta under användning och fortsätter att vara varma länge efteråt. Var försiktig och se till att du inte kommer åt värmeelementen inuti ugnen. Var noga med att alltid ställa alla reglage i från - läge när ugnen inte skall användas. Av hygieniska skäl och säkerhetsskäl är det viktigt att denna apparat alltid hålls ren. Ansamling av fett och matrester kan orsaka brandtillbud. Klä aldrig någon del av ugnen med aluminiumfolie. Insatser (i förekomande fall) skall inte rengöras med något annat än tvållösning. Använd aldrig ånga eller ånggenererande maskiner för att rengöra ugnen. Vid rengöring av luckans glas får inga repande rengöringsmedel, svinto eller den gröna Scotch- Brite användas eftersom dessa kan ge repor i glaset. Innan du utför någon form av rengöring eller underhåll på ugnen, stäng alltid av ugnen, koppla bort den från elnätet och vänta tills den kallnat. Var noga med att sätta in hyllorna på rätt sätt. Denna ugn (även om den kopplas till en elektrisk spishäll) är tillverkad för att anslutas till en 1-fasig nätspänningsmatning på 230 V med neutral ledare. Personersäkerhet Denna ugn är avsedd att användas av vuxna personer. Låt inte barn leka med ugnen eller dess reglage. Denna produkt är inte avsedd att använda av barn eller andra personer vars fysiska, känslomässiga eller mentala status eller brist på erfarenhet och kunskap förhindrar dem från att använda produkten säkert. Översikt eller instruktion av en ansvarig person är nödvändigt för att säkerställa säker användning av produkten. Barn måste alltid bevakas så att de inte kommer åt ugnens heta ytor eller kommer för nära ugnen när den används, eller innan den har kallnat efter användning. Under tillagning och grillning blir ugnsluckan och 2

3 närliggande ytor mycket heta. Var noga med att hålla dina barn på säkert avstånd från ugnen när den används. När du ansluter andra apparater till ett eluttag nära ugnen, se noga till att kablarna inte kommer i kontakt med ugnens heta ytor eller fastnar i ugnsluckan. Teknisk hjälp Service på denna ugn får endast utföras av en auktoriserad serviceverkstad. Endast originalreservdelar får användas för reparationer. Du får inte under några omständigheter försöka reparera ugnen på egen hand. Reparationer som utförs av personer utan erfarenhet och utbildning kan orsaka personskador och allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar skall användas för reparationer. Miljöinformation När ugnen är installerad, ber vi dig att avyttra emballaget på ett ur miljösynpunkt riktigt och säkert sätt. När ugnen ska kastas, gör den oanvändbar genom att klippa av ledningen. Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Vägledning till användning av bruksanvisningen Säkerhetsanvisningar Anvisningar om hur en procedur skall utföras steg för steg Råd och tips Miljöinformation Denna apparat uppfyller kraven enligt följande EG-direktiv: /95 (Lågspänningsdirektiv), /108 (Direktiv om elektromagnetisk kompatibilitet), och påföljande ändringar. TILLVERKARE: ELECTROLUX ITALIA S.p.A. Viale Bologna, FORLÌ (Italien) Det är av yttersta vikt, att denna bruksanvisning förvaras med utrustningen med hänseende på framtida användning. Om ugnen säljs eller skänks bort, ber vi dig se till, att bruksanvisningen medföljer ugnen, så att den nya ägaren kan få del av information om säkerhet samt ugnens funktioner. 3

4 Innehåll Viktig säkerhetsinformation 2 När ugnen har installerats 4 Beskrivning av apparaten 5 Elektrisk ugn 6 Råd och tips om ugnens användning 8 Tillagningstabeller 11 Rengöring och underhåll 14 Felsökning 17 Tekniska data 18 Anvisningar till installatören 19 Inbyggnad 20 Garanti/Kundtjänst 21 Europa-Garanti 22 När ugnen har installerats Ta bort allt emballage, både utanpå och i spisen, innan du använder den. Ugnen fungerar endast när tiden på dagen har ställts in (se detta avsnitt under Klockautomatik ). När ugnen har installerats: 1. Ställ in termostaten på Ställ in funktionsväljaren på konventionell matlagning( ). 3. Låt ugnen vara på utan mat i cirka 45 minuter. 4. Öppna ett fönster för att ventilera. Upprepa denna procedur för fuktionerna Tillagning med fläkt och Dubbel grill i cirka 5-10 minuter. Det kan hända att du känner en obehaglig lukt från ugnen medan värmningen pågår. Detta är helt normalt och orsakas av rester från tillverkningen. Upprepa ovanstående procedur för tillagningsfunktionerna med grill respektive fläkt. När du är klar med ovanstående, låt ugnen kallna och rengör sedan ugnsutrymmet med en mjuk trasa indränkt med varm tvållösning. Innan du använder ugnen för matlagning, diska ugnens tillbehör noggrant. Bild 1 För att öppna ugnsluckan, ta alltid tag i mitten av handtaget (Bild 1). 4

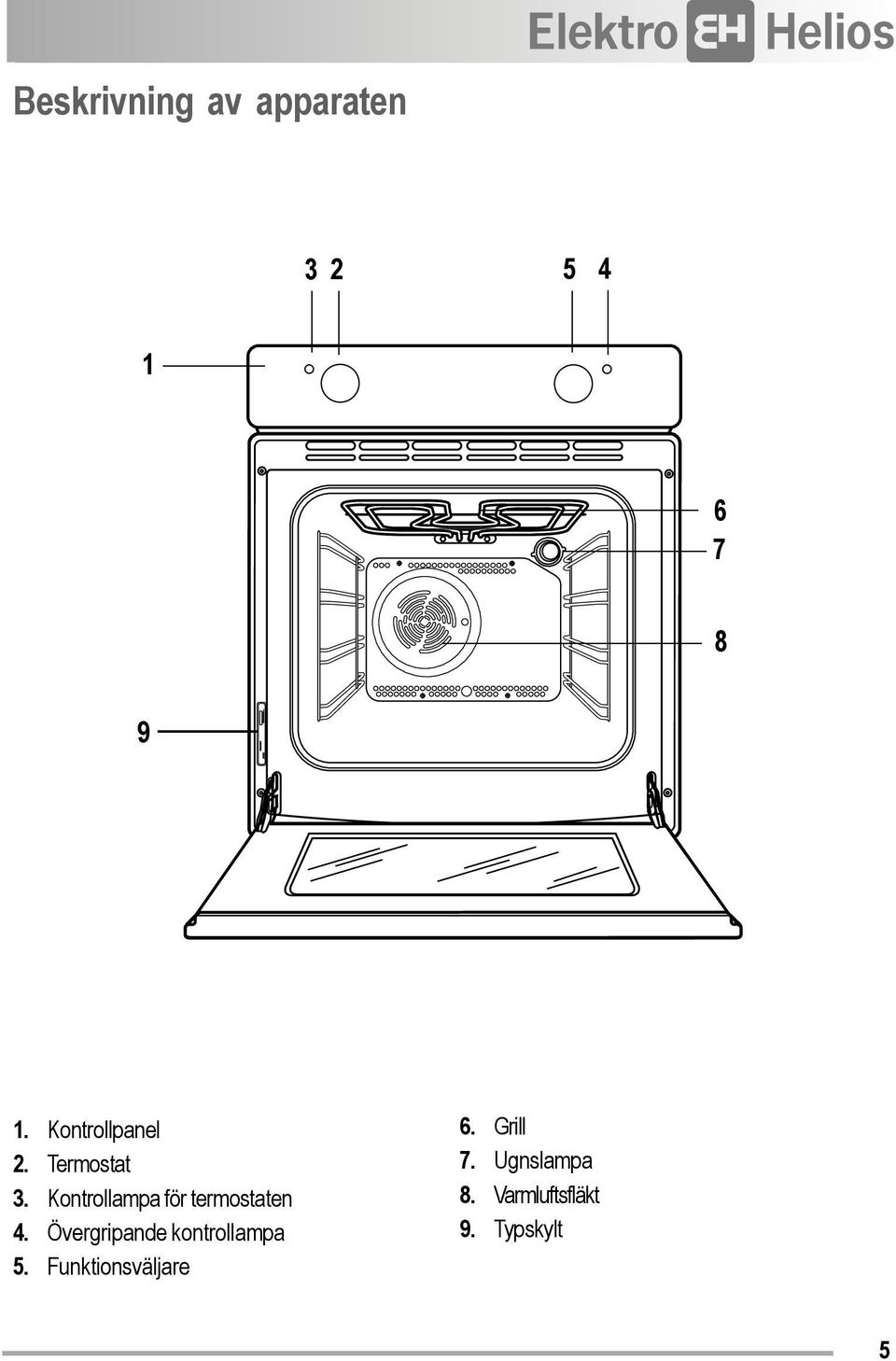

5 Beskrivning av apparaten Kontrollpanel 2. Termostat 3. Kontrollampa för termostaten 4. Övergripande kontrollampa 5. Funktionsväljare 6. Grill 7. Ugnslampa 8. Varmluftsfläkt 9. Typskylt 5

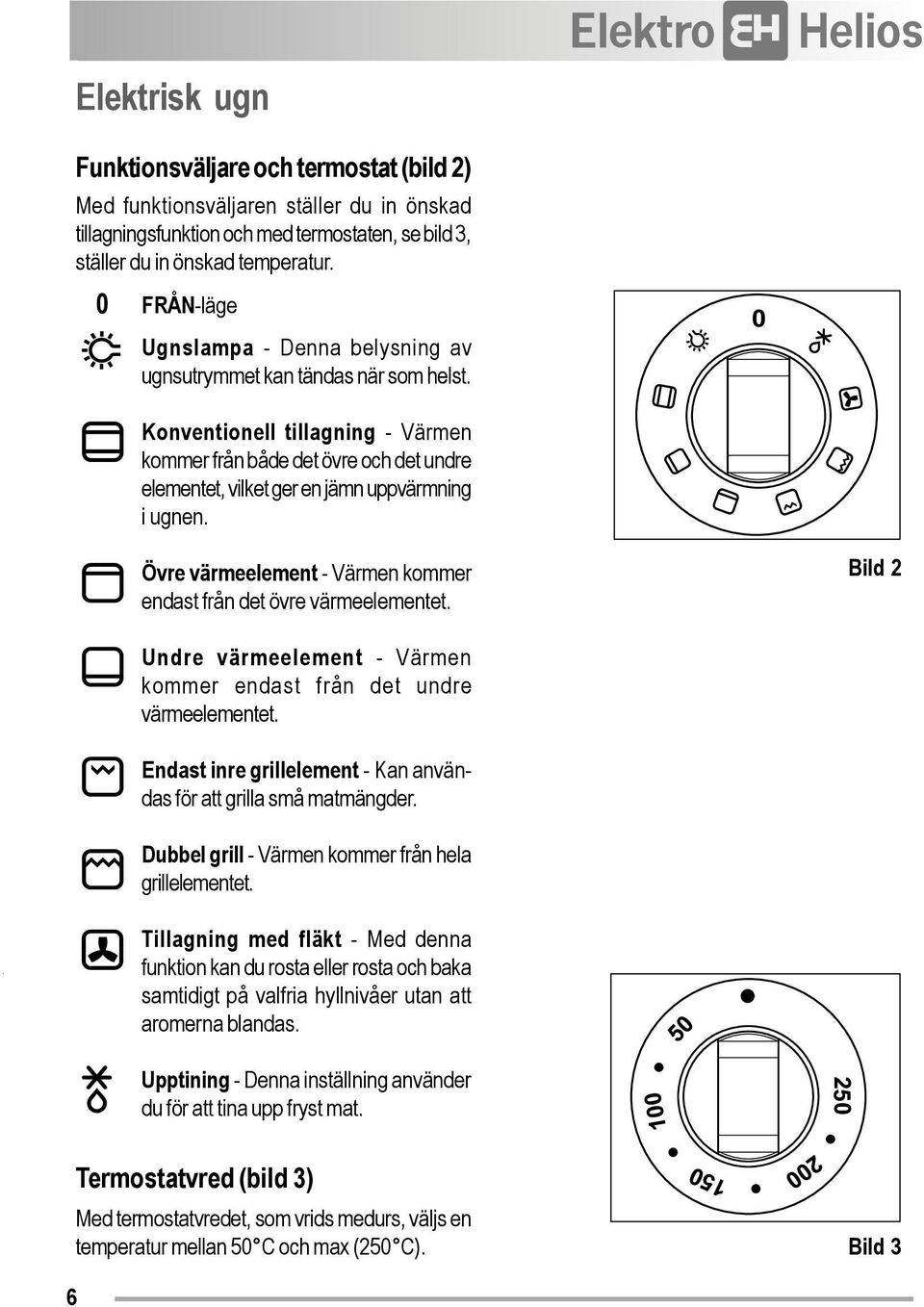

6 Elektrisk ugn Funktionsväljare och termostat (bild 2) Med funktionsväljaren ställer du in önskad tillagningsfunktion och med termostaten, se bild 3, ställer du in önskad temperatur. 0 FRÅN-läge Ugnslampa - Denna belysning av ugnsutrymmet kan tändas när som helst. 0 Konventionell tillagning - Värmen kommer från både det övre och det undre elementet, vilket ger en jämn uppvärmning i ugnen. Övre värmeelement - Värmen kommer endast från det övre värmeelementet. Bild 2 Undre värmeelement - Värmen kommer endast från det undre värmeelementet. Endast inre grillelement - Kan användas för att grilla små matmängder. Dubbel grill - Värmen kommer från hela grillelementet. Tillagning med fläkt - Med denna funktion kan du rosta eller rosta och baka samtidigt på valfria hyllnivåer utan att aromerna blandas. Upptining - Denna inställning använder du för att tina upp fryst mat. Termostatvred (bild 3) Med termostatvredet, som vrids medurs, väljs en temperatur mellan 50 C och max (250 C). Bild 3 6

7 Termostatens kontrollampa Denna kontrollampa släcks när ugnen uppnår den inställda temperaturen och tänds sedan varje gång termostaten aktiveras för att stabilisera temperaturen. Övergripande kontrollampa Denna kontrollampa är tänd när ett eller fleravärmeelement är påslagna. Säkerhetstermostat För att undvika överhettning på grund av felaktig användning av ugnen, eller en defekt komponent, är ugnen utrustad med en säkerhetstermostat som vid behov kopplar bort strömmen. Ugnen återställs automatiskt när temperaturen har sjunkit till normala värden. Om termostaten utlöses p.g.a. att du använt ugnen på ett felaktigt sätt behöver du bara vänta en stund tills ugnen har kallnat. Sedan kan du använda ugnen igen. Om däremot termostaten utlöses p.g.a en defekt komponent skall du kontakta vår serviceavdelning. Kylningsfläkt Ugnen är utrustad med en kylfläkt som är avsedd att hålla panelen, vreden och ugnshandtaget svalt. Kylfläkten slår till automatiskt när ugnen startas. Varm luft blåser ut genom ventilationsgallret vid ugnsluckans handtag. Kylfläkten stänger av när (efter avslutad matlagning) ugnsfunktionens vred är satt på AV (position 0). 7

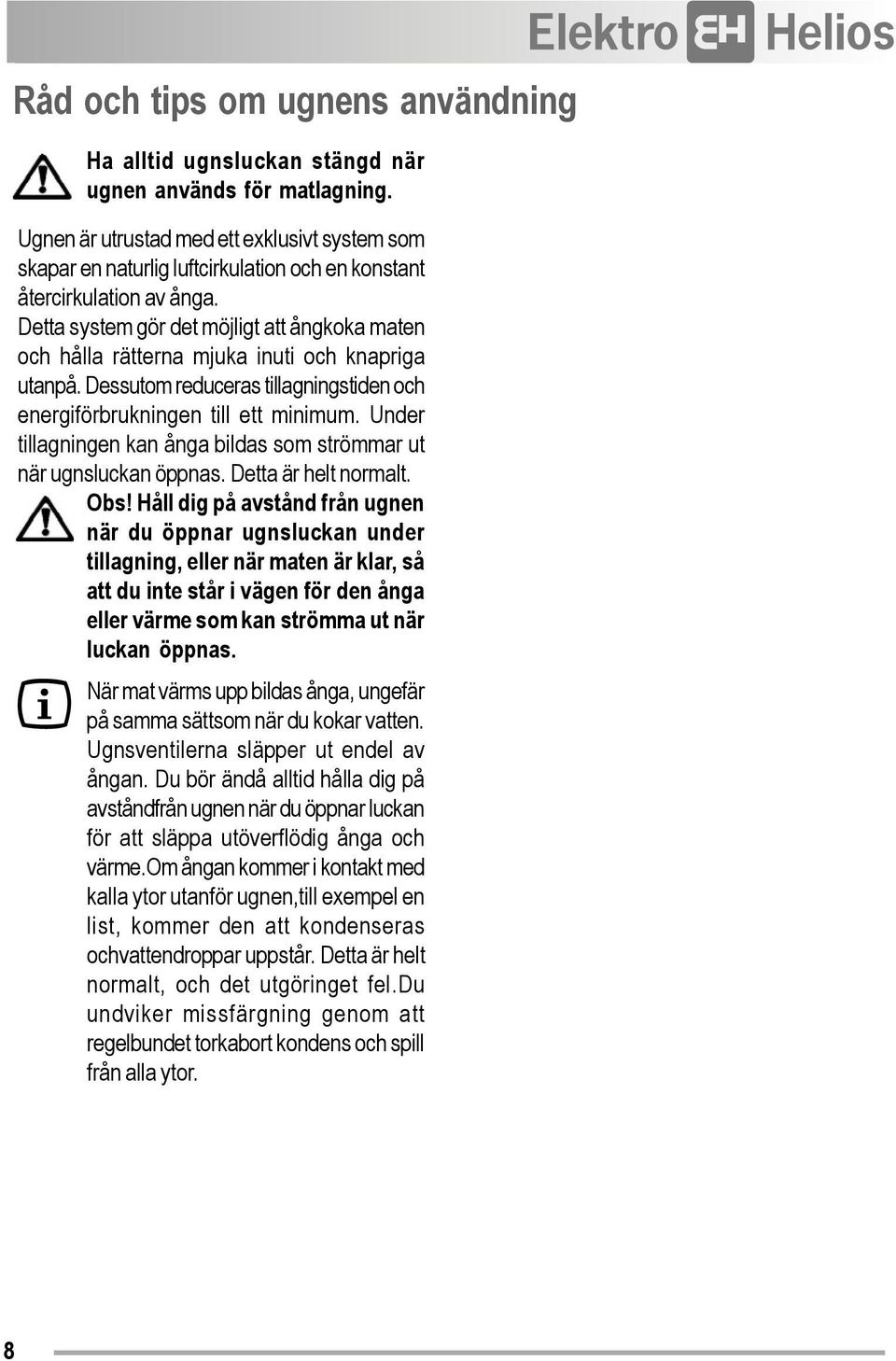

8 Råd och tips om ugnens användning Ha alltid ugnsluckan stängd när ugnen används för matlagning. Ugnen är utrustad med ett exklusivt system som skapar en naturlig luftcirkulation och en konstant återcirkulation av ånga. Detta system gör det möjligt att ångkoka maten och hålla rätterna mjuka inuti och knapriga utanpå. Dessutom reduceras tillagningstiden och energiförbrukningen till ett minimum. Under tillagningen kan ånga bildas som strömmar ut när ugnsluckan öppnas. Detta är helt normalt. Obs! Håll dig på avstånd från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när luckan öppnas. När mat värms upp bildas ånga, ungefär på samma sättsom när du kokar vatten. Ugnsventilerna släpper ut endel av ångan. Du bör ändå alltid hålla dig på avståndfrån ugnen när du öppnar luckan för att släppa utöverflödig ånga och värme.om ångan kommer i kontakt med kalla ytor utanför ugnen,till exempel en list, kommer den att kondenseras ochvattendroppar uppstår. Detta är helt normalt, och det utgöringet fel.du undviker missfärgning genom att regelbundet torkabort kondens och spill från alla ytor. 8

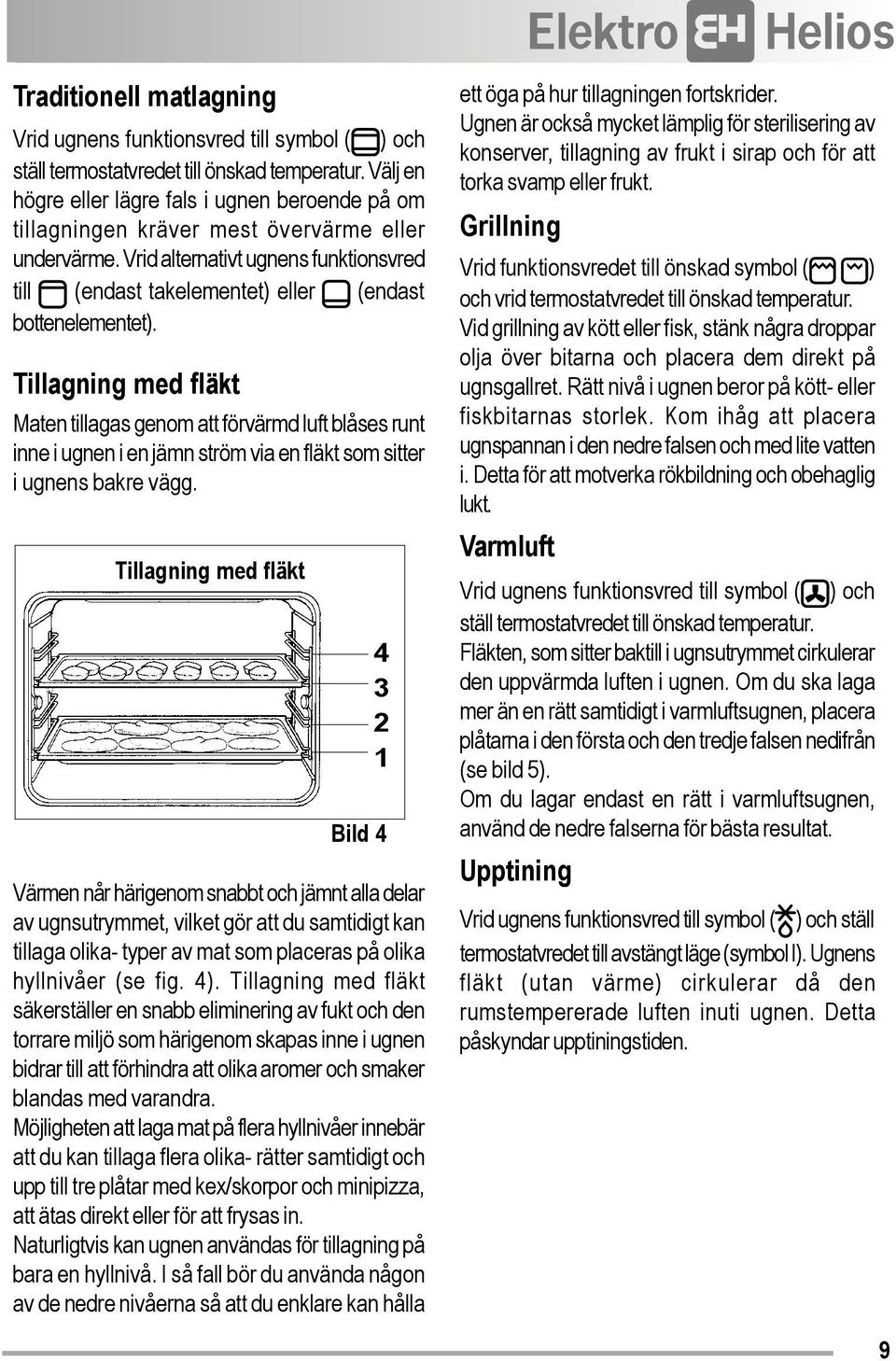

9 Traditionell matlagning Vrid ugnens funktionsvred till symbol ( ) och ställ termostatvredet till önskad temperatur. Välj en högre eller lägre fals i ugnen beroende på om tillagningen kräver mest övervärme eller undervärme. Vrid alternativt ugnens funktionsvred till (endast takelementet) eller (endast bottenelementet). Tillagning med fläkt Maten tillagas genom att förvärmd luft blåses runt inne i ugnen i en jämn ström via en fläkt som sitter i ugnens bakre vägg. Tillagning med fläkt Bild 4 Värmen når härigenom snabbt och jämnt alla delar av ugnsutrymmet, vilket gör att du samtidigt kan tillaga olika- typer av mat som placeras på olika hyllnivåer (se fig. 4). Tillagning med fläkt säkerställer en snabb eliminering av fukt och den torrare miljö som härigenom skapas inne i ugnen bidrar till att förhindra att olika aromer och smaker blandas med varandra. Möjligheten att laga mat på flera hyllnivåer innebär att du kan tillaga flera olika- rätter samtidigt och upp till tre plåtar med kex/skorpor och minipizza, att ätas direkt eller för att frysas in. Naturligtvis kan ugnen användas för tillagning på bara en hyllnivå. I så fall bör du använda någon av de nedre nivåerna så att du enklare kan hålla ett öga på hur tillagningen fortskrider. Ugnen är också mycket lämplig för sterilisering av konserver, tillagning av frukt i sirap och för att torka svamp eller frukt. Grillning Vrid funktionsvredet till önskad symbol ( ) och vrid termostatvredet till önskad temperatur. Vid grillning av kött eller fisk, stänk några droppar olja över bitarna och placera dem direkt på ugnsgallret. Rätt nivå i ugnen beror på kött- eller fiskbitarnas storlek. Kom ihåg att placera ugnspannan i den nedre falsen och med lite vatten i. Detta för att motverka rökbildning och obehaglig lukt. Varmluft Vrid ugnens funktionsvred till symbol ( ) och ställ termostatvredet till önskad temperatur. Fläkten, som sitter baktill i ugnsutrymmet cirkulerar den uppvärmda luften i ugnen. Om du ska laga mer än en rätt samtidigt i varmluftsugnen, placera plåtarna i den första och den tredje falsen nedifrån (se bild 5). Om du lagar endast en rätt i varmluftsugnen, använd de nedre falserna för bästa resultat. Upptining Vrid ugnens funktionsvred till symbol ( ) och ställ termostatvredet till avstängt läge (symbol l). Ugnens fläkt (utan värme) cirkulerar då den rumstempererade luften inuti ugnen. Detta påskyndar upptiningstiden. 9

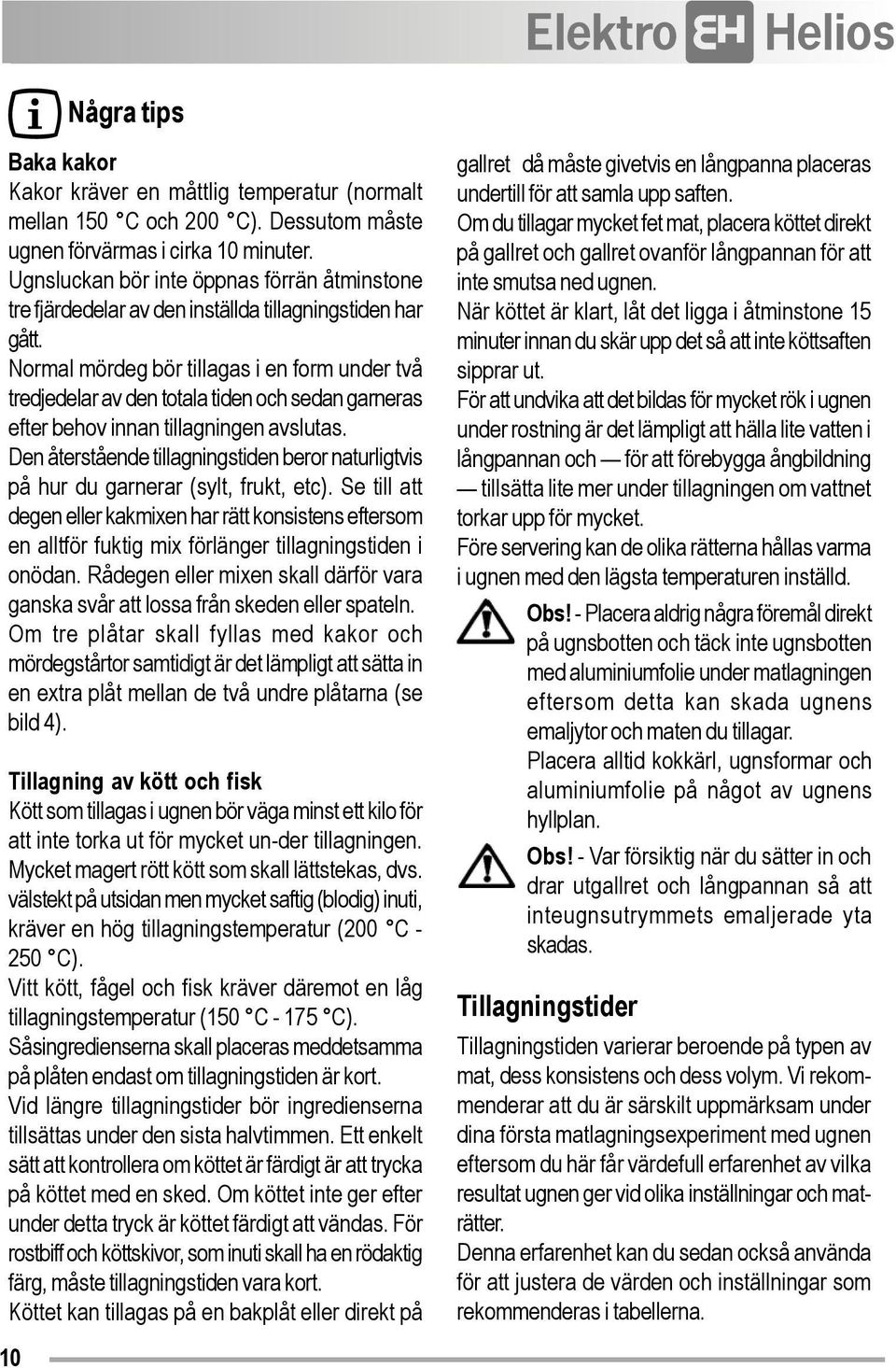

10 Några tips Baka kakor Kakor kräver en måttlig temperatur (normalt mellan 150 C och 200 C). Dessutom måste ugnen förvärmas i cirka 10 minuter. Ugnsluckan bör inte öppnas förrän åtminstone tre fjärdedelar av den inställda tillagningstiden har gått. Normal mördeg bör tillagas i en form under två tredjedelar av den totala tiden och sedan garneras efter behov innan tillagningen avslutas. Den återstående tillagningstiden beror naturligtvis på hur du garnerar (sylt, frukt, etc). Se till att degen eller kakmixen har rätt konsistens eftersom en alltför fuktig mix förlänger tillagningstiden i onödan. Rådegen eller mixen skall därför vara ganska svår att lossa från skeden eller spateln. Om tre plåtar skall fyllas med kakor och mördegstårtor samtidigt är det lämpligt att sätta in en extra plåt mellan de två undre plåtarna (se bild 4). Tillagning av kött och fisk Kött som tillagas i ugnen bör väga minst ett kilo för att inte torka ut för mycket un-der tillagningen. Mycket magert rött kött som skall lättstekas, dvs. välstekt på utsidan men mycket saftig (blodig) inuti, kräver en hög tillagningstemperatur (200 C C). Vitt kött, fågel och fisk kräver däremot en låg tillagningstemperatur (150 C C). Såsingredienserna skall placeras meddetsamma på plåten endast om tillagningstiden är kort. Vid längre tillagningstider bör ingredienserna tillsättas under den sista halvtimmen. Ett enkelt sätt att kontrollera om köttet är färdigt är att trycka på köttet med en sked. Om köttet inte ger efter under detta tryck är köttet färdigt att vändas. För rostbiff och köttskivor, som inuti skall ha en rödaktig färg, måste tillagningstiden vara kort. Köttet kan tillagas på en bakplåt eller direkt på gallret då måste givetvis en långpanna placeras undertill för att samla upp saften. Om du tillagar mycket fet mat, placera köttet direkt på gallret och gallret ovanför långpannan för att inte smutsa ned ugnen. När köttet är klart, låt det ligga i åtminstone 15 minuter innan du skär upp det så att inte köttsaften sipprar ut. För att undvika att det bildas för mycket rök i ugnen under rostning är det lämpligt att hälla lite vatten i långpannan och för att förebygga ångbildning tillsätta lite mer under tillagningen om vattnet torkar upp för mycket. Före servering kan de olika rätterna hållas varma i ugnen med den lägsta temperaturen inställd. Obs! - Placera aldrig några föremål direkt på ugnsbotten och täck inte ugnsbotten med aluminiumfolie under matlagningen eftersom detta kan skada ugnens emaljytor och maten du tillagar. Placera alltid kokkärl, ugnsformar och aluminiumfolie på något av ugnens hyllplan. Obs! - Var försiktig när du sätter in och drar utgallret och långpannan så att inteugnsutrymmets emaljerade yta skadas. Tillagningstider Tillagningstiden varierar beroende på typen av mat, dess konsistens och dess volym. Vi rekommenderar att du är särskilt uppmärksam under dina första matlagningsexperiment med ugnen eftersom du här får värdefull erfarenhet av vilka resultat ugnen ger vid olika inställningar och maträtter. Denna erfarenhet kan du sedan också använda för att justera de värden och inställningar som rekommenderas i tabellerna. 10

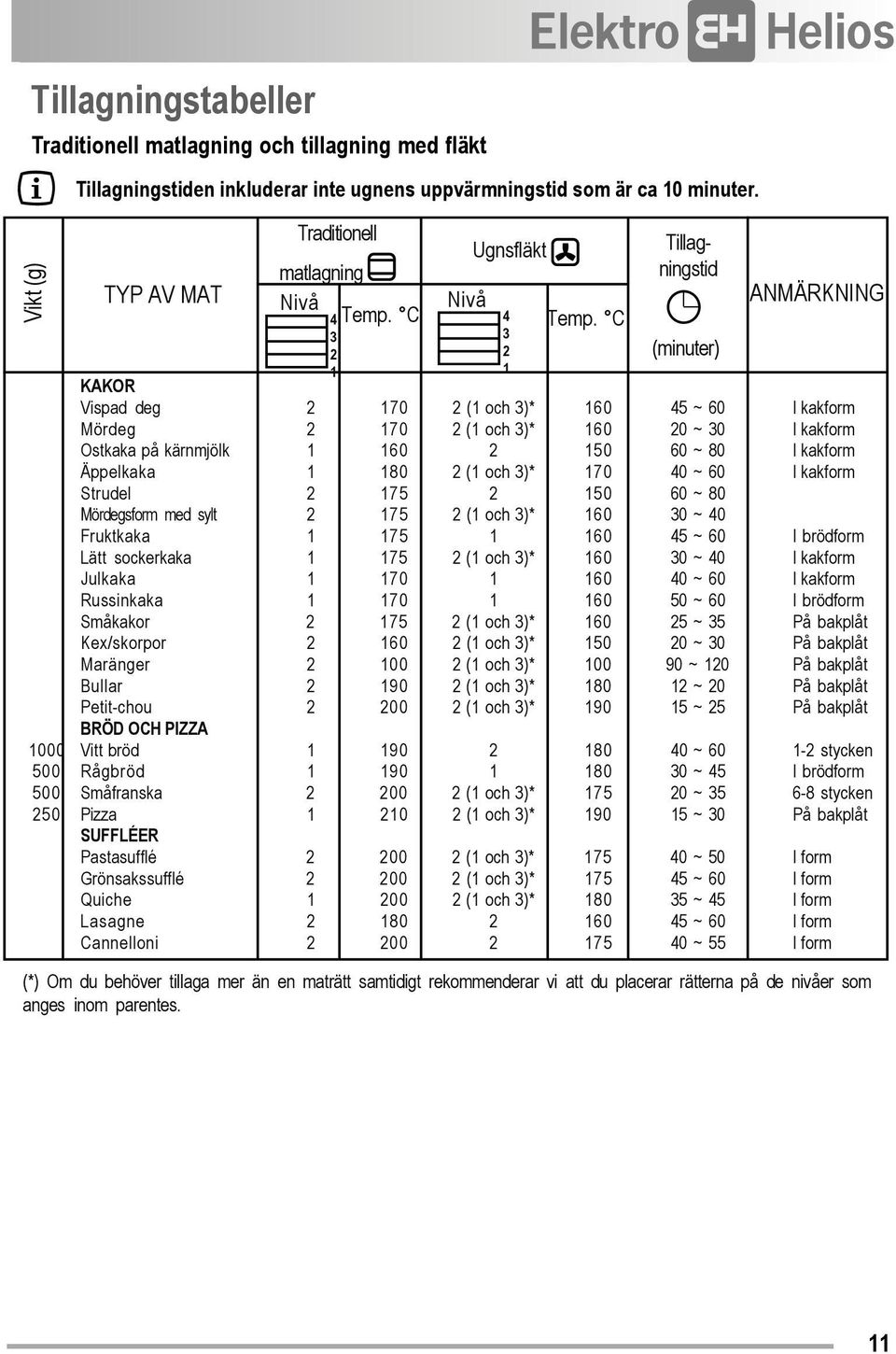

11 Vikt (g) Tillagningstabeller Traditionell matlagning och tillagning med fläkt Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter. TYP AV MAT Traditionell matlagning Nivå Temp. C Nivå Ugnsfläkt KAKOR Vispad deg (1 och 3)* ~ 60 I kakform Mördeg (1 och 3)* ~ 30 I kakform Ostkaka på kärnmjölk ~ 80 I kakform Äppelkaka (1 och 3)* ~ 60 I kakform Strudel ~ 80 Mördegsform med sylt (1 och 3)* ~ 40 Fruktkaka ~ 60 I brödform Lätt sockerkaka (1 och 3)* ~ 40 I kakform Julkaka ~ 60 I kakform Russinkaka ~ 60 I brödform Småkakor (1 och 3)* ~ 35 På bakplåt Kex/skorpor (1 och 3)* ~ 30 På bakplåt Maränger (1 och 3)* ~ 120 På bakplåt Bullar (1 och 3)* ~ 20 På bakplåt Petit-chou (1 och 3)* ~ 25 På bakplåt BRÖD OCH PIZZA 1000 Vitt bröd ~ stycken 500 Rågbröd ~ 45 I brödform 500 Småfranska (1 och 3)* ~ stycken 250 Pizza (1 och 3)* ~ 30 På bakplåt SUFFLÉER Pastasufflé (1 och 3)* ~ 50 I form Grönsakssufflé (1 och 3)* ~ 60 I form Quiche (1 och 3)* ~ 45 I form Lasagne ~ 60 I form Cannelloni ~ 55 I form Temp. C Tillagningstid (minuter) ANMÄRKNING (*) Om du behöver tillaga mer än en maträtt samtidigt rekommenderar vi att du placerar rätterna på de nivåer som anges inom parentes. 11

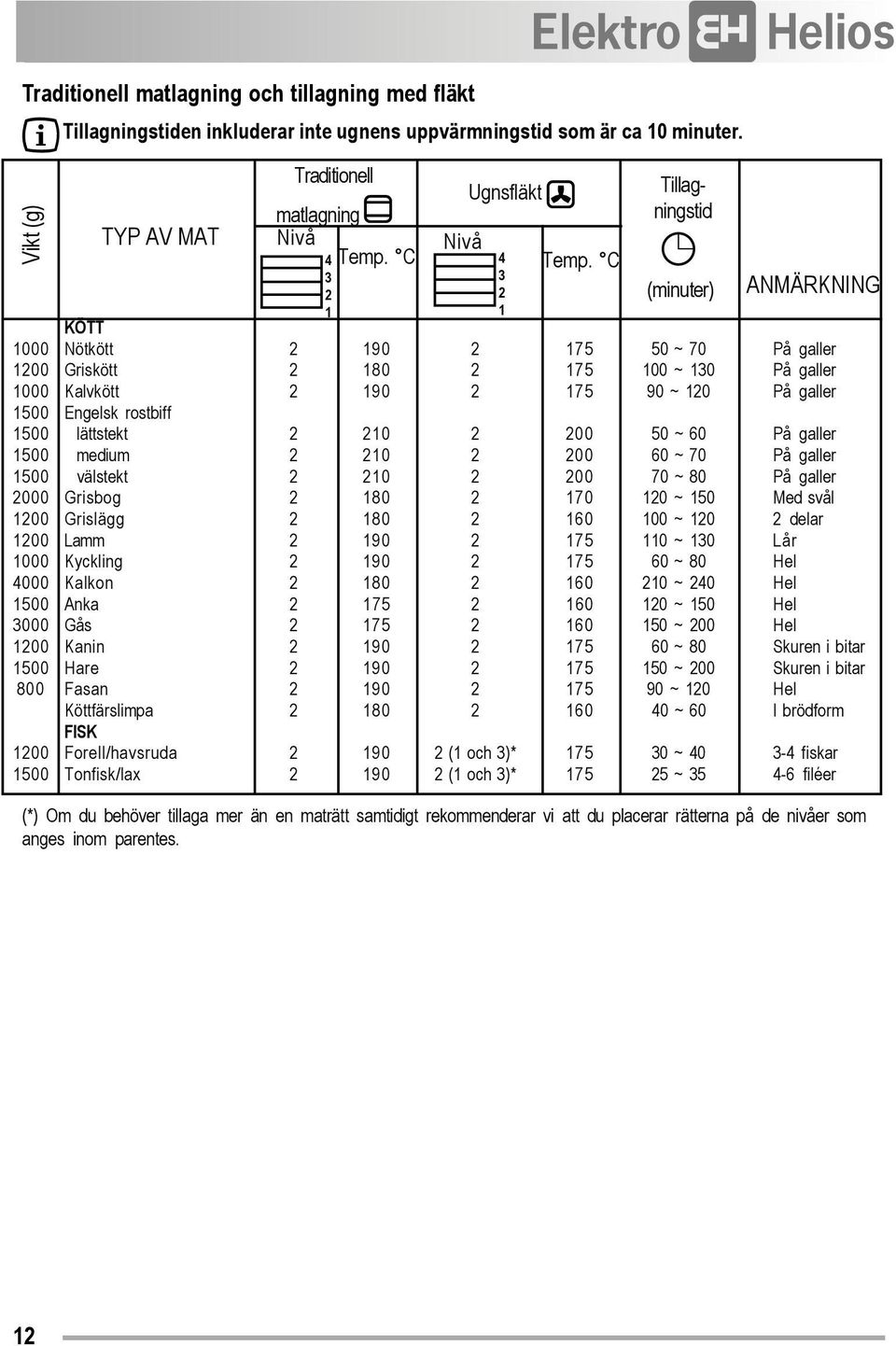

12 Traditionell matlagning och tillagning med fläkt Vikt (g) Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter. TYP AV MAT Traditionell matlagning Nivå Temp. C Ugnsfläkt KÖTT 1000 Nötkött ~ 70 På galler 1200 Griskött ~ 130 På galler 1000 Kalvkött ~ 120 På galler 1500 Engelsk rostbiff 1500 lättstekt ~ 60 På galler 1500 medium ~ 70 På galler 1500 välstekt ~ 80 På galler 2000 Grisbog ~ 150 Med svål 1200 Grislägg ~ delar 1200 Lamm ~ 130 Lår 1000 Kyckling ~ 80 Hel 4000 Kalkon ~ 240 Hel 1500 Anka ~ 150 Hel 3000 Gås ~ 200 Hel 1200 Kanin ~ 80 Skuren i bitar 1500 Hare ~ 200 Skuren i bitar 800 Fasan ~ 120 Hel Köttfärslimpa ~ 60 I brödform FISK 1200 Forell/havsruda (1 och 3)* ~ fiskar 1500 Tonfisk/lax (1 och 3)* ~ filéer Nivå Temp. C Tillagningstid (minuter) ANMÄRKNING (*) Om du behöver tillaga mer än en maträtt samtidigt rekommenderar vi att du placerar rätterna på de nivåer som anges inom parentes. 12

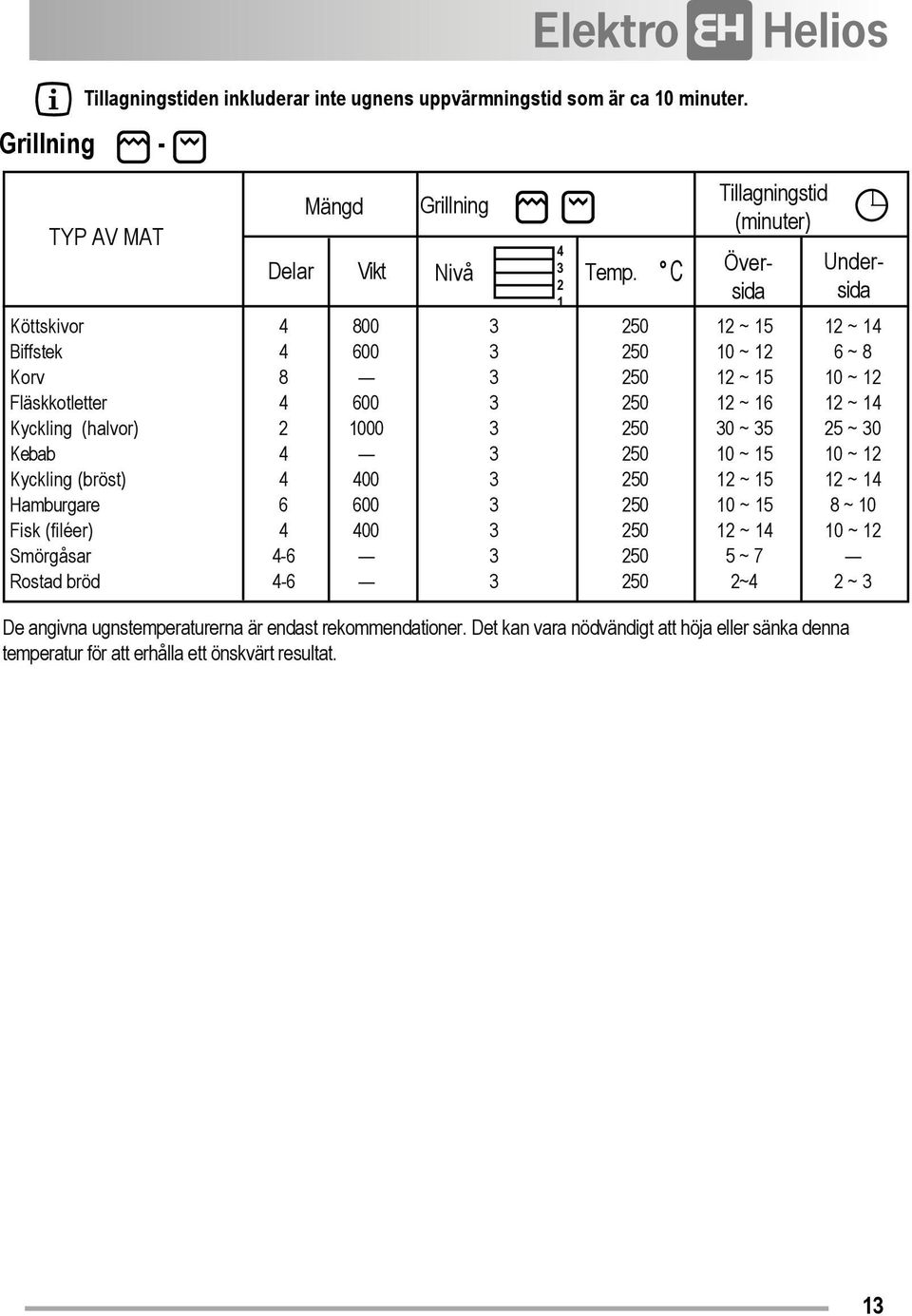

13 Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter. Grillning - TYP AV MAT Delar Mängd Vikt Grillning Temp. Köttskivor ~ ~ 14 Biffstek ~ 12 6 ~ 8 Korv ~ ~ 12 Fläskkotletter ~ ~ 14 Kyckling (halvor) ~ ~ 30 Kebab ~ ~ 12 Kyckling (bröst) ~ ~ 14 Hamburgare ~ 15 8 ~ 10 Fisk (filéer) ~ ~ 12 Smörgåsar ~ 7 Rostad bröd ~4 2 ~ 3 C Tillagningstid (minuter) De angivna ugnstemperaturerna är endast rekommendationer. Det kan vara nödvändigt att höja eller sänka denna temperatur för att erhålla ett önskvärt resultat. Nivå Översida Undersida 13

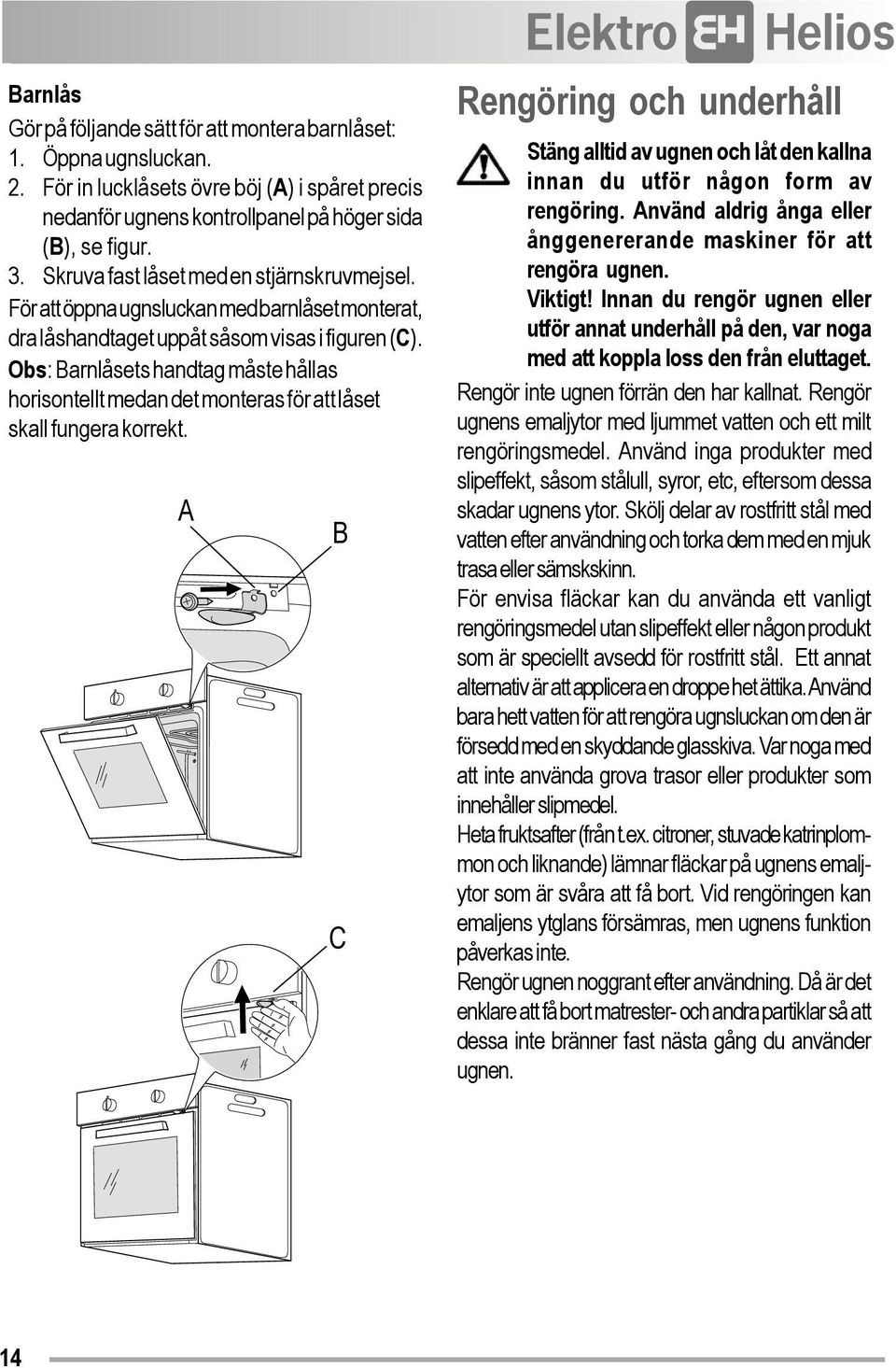

14 Barnlås Gör på följande sätt för att montera barnlåset: 1. Öppna ugnsluckan. 2. För in lucklåsets övre böj (A) i spåret precis nedanför ugnens kontrollpanel på höger sida (B), se figur. 3. Skruva fast låset med en stjärnskruvmejsel. För att öppna ugnsluckan med barnlåset monterat, dra låshandtaget uppåt såsom visas i figuren (C). Obs: Barnlåsets handtag måste hållas horisontellt medan det monteras för att låset skall fungera korrekt. A B C Rengöring och underhåll Stäng alltid av ugnen och låt den kallna innan du utför någon form av rengöring. Använd aldrig ånga eller ånggenererande maskiner för att rengöra ugnen. Viktigt! Innan du rengör ugnen eller utför annat underhåll på den, var noga med att koppla loss den från eluttaget. Rengör inte ugnen förrän den har kallnat. Rengör ugnens emaljytor med ljummet vatten och ett milt rengöringsmedel. Använd inga produkter med slipeffekt, såsom stålull, syror, etc, eftersom dessa skadar ugnens ytor. Skölj delar av rostfritt stål med vatten efter användning och torka dem med en mjuk trasa eller sämskskinn. För envisa fläckar kan du använda ett vanligt rengöringsmedel utan slipeffekt eller någon produkt som är speciellt avsedd för rostfritt stål. Ett annat alternativ är att applicera en droppe het ättika. Använd bara hett vatten för att rengöra ugnsluckan om den är försedd med en skyddande glasskiva. Var noga med att inte använda grova trasor eller produkter som innehåller slipmedel. Heta fruktsafter (från t.ex. citroner, stuvade katrinplommon och liknande) lämnar fläckar på ugnens emaljytor som är svåra att få bort. Vid rengöringen kan emaljens ytglans försämras, men ugnens funktion påverkas inte. Rengör ugnen noggrant efter användning. Då är det enklare att få bort matrester- och andra partiklar så att dessa inte bränner fast nästa gång du använder ugnen. 14

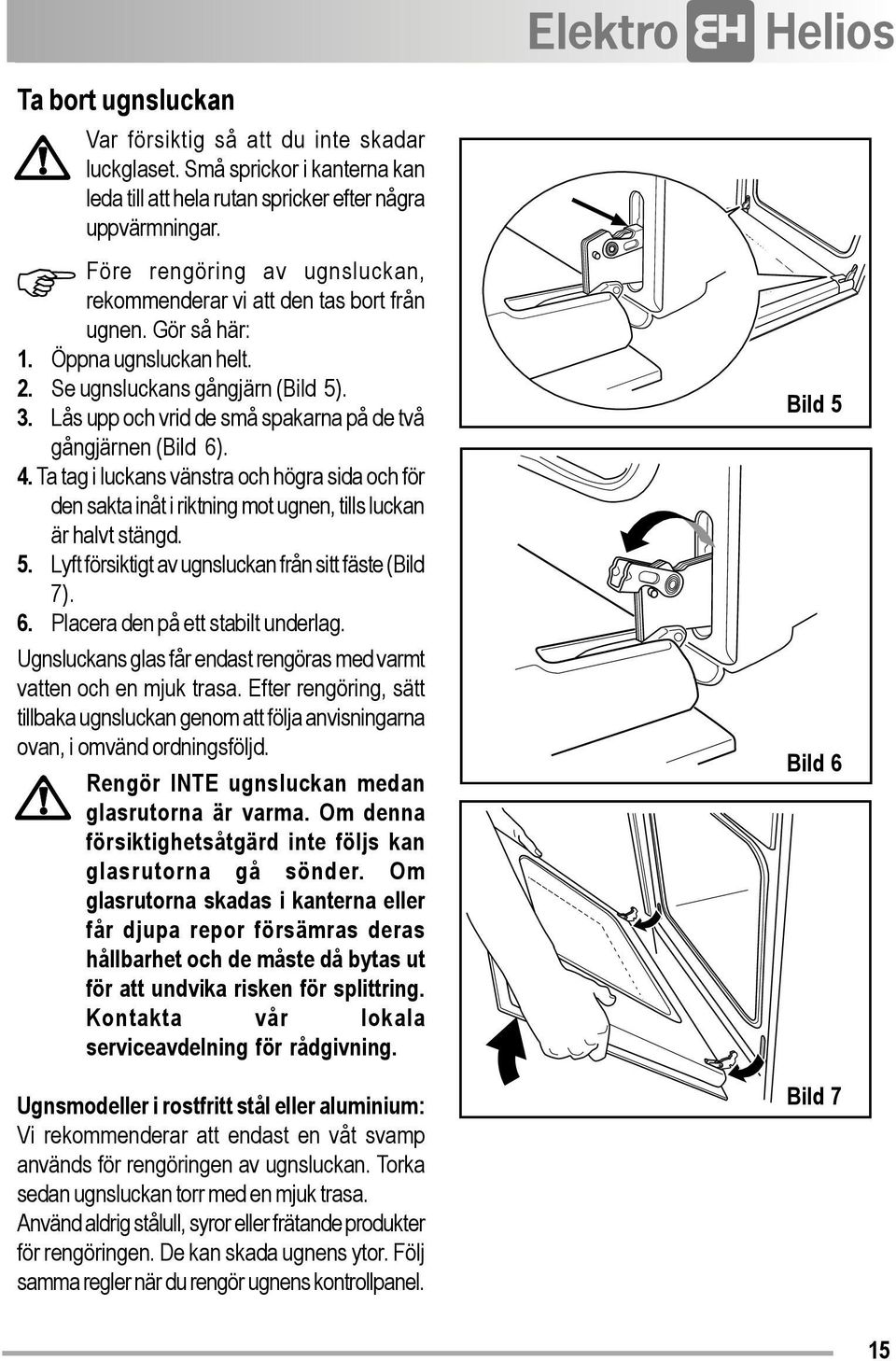

15 Ta bort ugnsluckan Var försiktig så att du inte skadar luckglaset. Små sprickor i kanterna kan leda till att hela rutan spricker efter några uppvärmningar. Före rengöring av ugnsluckan, rekommenderar vi att den tas bort från ugnen. Gör så här: 1. Öppna ugnsluckan helt. 2. Se ugnsluckans gångjärn (Bild 5). 3. Lås upp och vrid de små spakarna på de två gångjärnen (Bild 6). 4. Ta tag i luckans vänstra och högra sida och för den sakta inåt i riktning mot ugnen, tills luckan är halvt stängd. 5. Lyft försiktigt av ugnsluckan från sitt fäste (Bild 7). 6. Placera den på ett stabilt underlag. Ugnsluckans glas får endast rengöras med varmt vatten och en mjuk trasa. Efter rengöring, sätt tillbaka ugnsluckan genom att följa anvisningarna ovan, i omvänd ordningsföljd. Rengör INTE ugnsluckan medan glasrutorna är varma. Om denna försiktighetsåtgärd inte följs kan glasrutorna gå sönder. Om glasrutorna skadas i kanterna eller får djupa repor försämras deras hållbarhet och de måste då bytas ut för att undvika risken för splittring. Kontakta vår lokala serviceavdelning för rådgivning. Ugnsmodeller i rostfritt stål eller aluminium: Vi rekommenderar att endast en våt svamp används för rengöringen av ugnsluckan. Torka sedan ugnsluckan torr med en mjuk trasa. Använd aldrig stålull, syror eller frätande produkter för rengöringen. De kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel. Bild 5 Bild 6 Bild 7 15

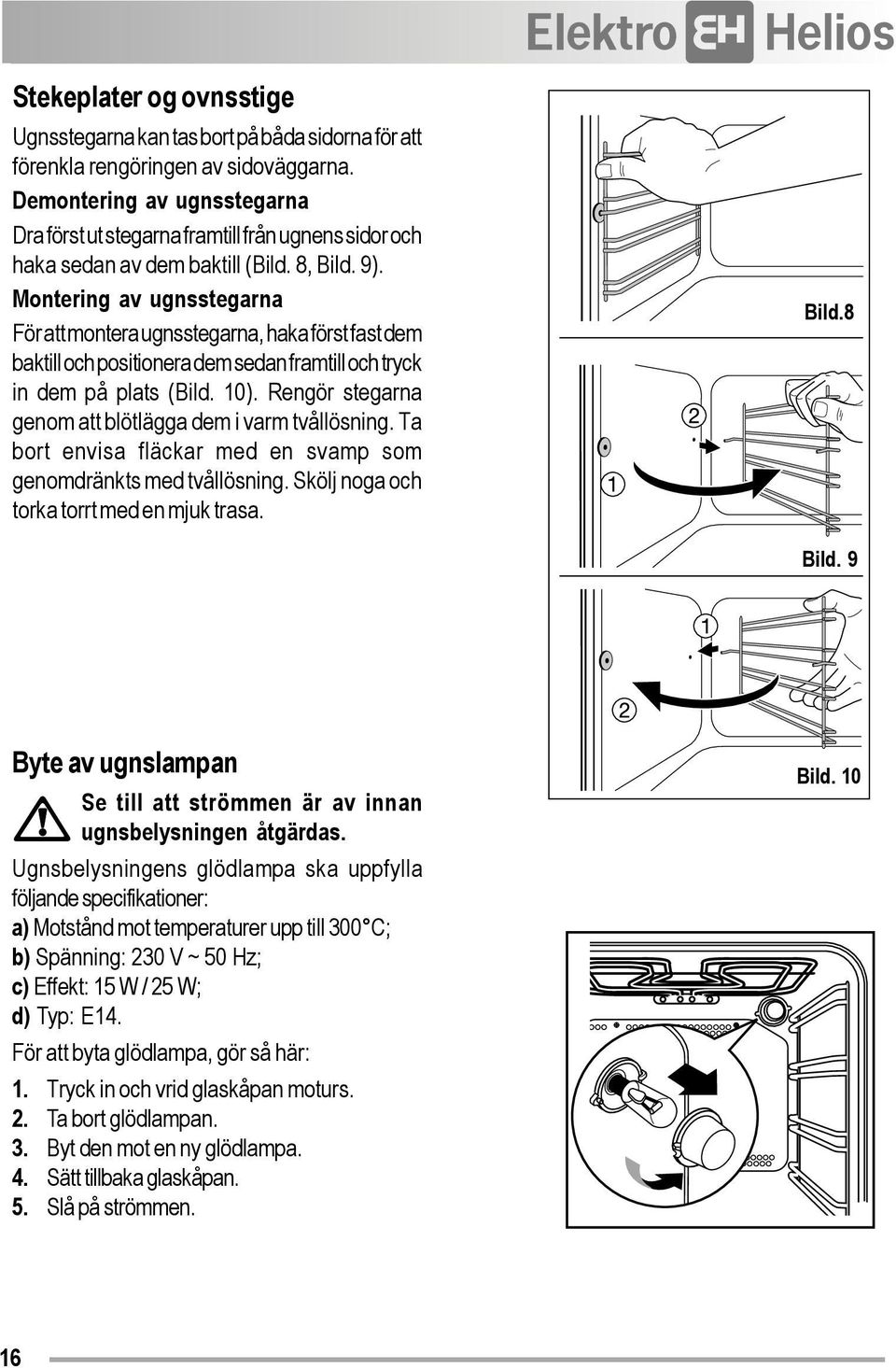

16 Stekeplater og ovnsstige Ugnsstegarna kan tas bort på båda sidorna för att förenkla rengöringen av sidoväggarna. Demontering av ugnsstegarna Dra först ut stegarna framtill från ugnens sidor och haka sedan av dem baktill (Bild. 8, Bild. 9). Montering av ugnsstegarna För att montera ugnsstegarna, haka först fast dem baktill och positionera dem sedan framtill och tryck in dem på plats (Bild. 10). Rengör stegarna genom att blötlägga dem i varm tvållösning. Ta bort envisa fläckar med en svamp som genomdränkts med tvållösning. Skölj noga och torka torrt med en mjuk trasa. Bild.8 Bild. 9 Byte av ugnslampan Se till att strömmen är av innan ugnsbelysningen åtgärdas. Ugnsbelysningens glödlampa ska uppfylla följande specifikationer: a) Motstånd mot temperaturer upp till 300 C; b) Spänning: 230 V ~ 50 Hz; c) Effekt: 15 W / 25 W; d) Typ: E14. För att byta glödlampa, gör så här: 1. Tryck in och vrid glaskåpan moturs. 2. Ta bort glödlampan. 3. Byt den mot en ny glödlampa. 4. Sätt tillbaka glaskåpan. 5. Slå på strömmen. Bild

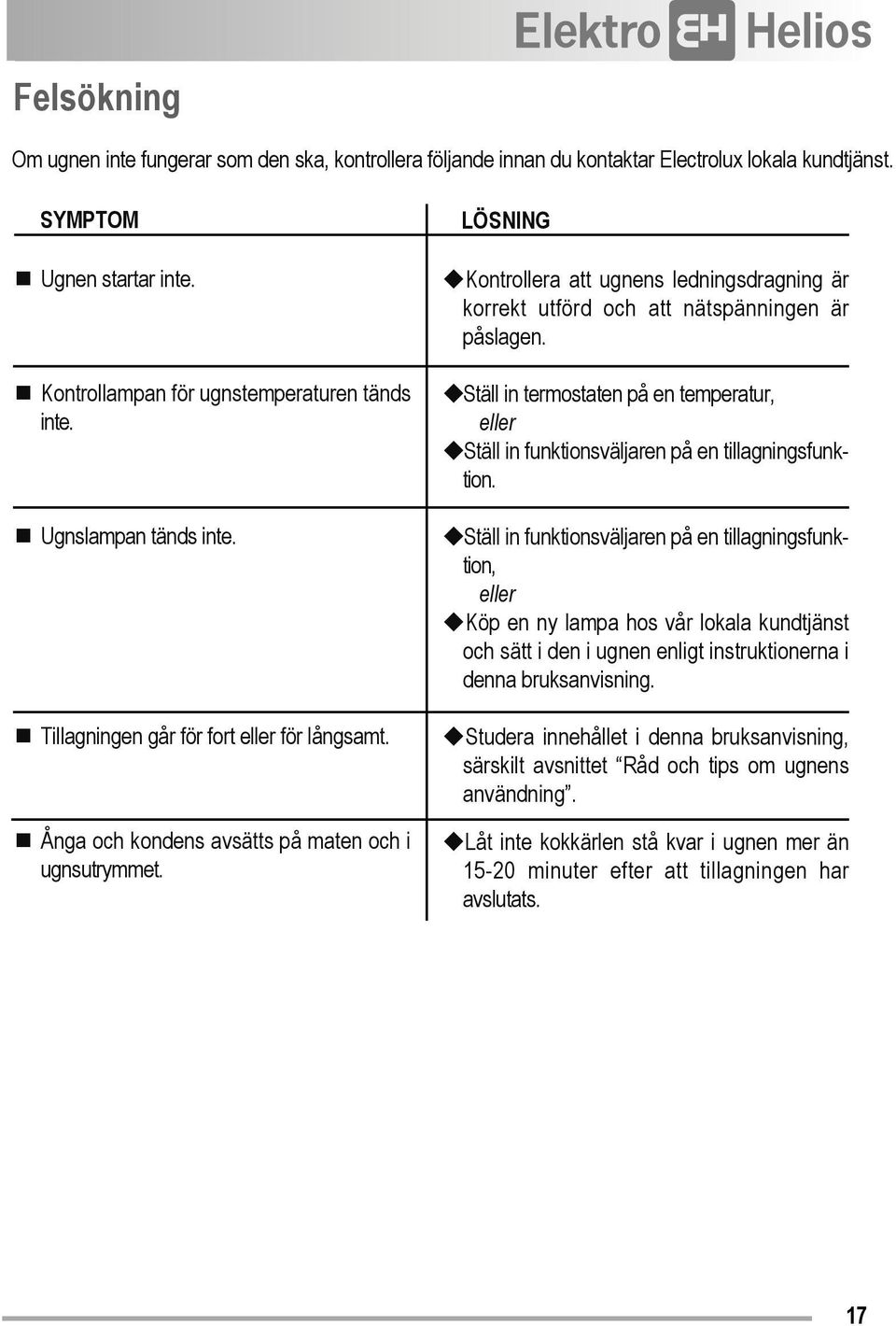

17 Felsökning Om ugnen inte fungerar som den ska, kontrollera följande innan du kontaktar Electrolux lokala kundtjänst. SYMPTOM Ugnen startar inte. Kontrollampan för ugnstemperaturen tänds inte. Ugnslampan tänds inte. Tillagningen går för fort eller för långsamt. Ånga och kondens avsätts på maten och i ugnsutrymmet. LÖSNING Kontrollera att ugnens ledningsdragning är korrekt utförd och att nätspänningen är påslagen. Ställ in termostaten på en temperatur, eller Ställ in funktionsväljaren på en tillagningsfunktion. Ställ in funktionsväljaren på en tillagningsfunktion, eller Köp en ny lampa hos vår lokala kundtjänst och sätt i den i ugnen enligt instruktionerna i denna bruksanvisning. Studera innehållet i denna bruksanvisning, särskilt avsnittet Råd och tips om ugnens användning. Låt inte kokkärlen stå kvar i ugnen mer än minuter efter att tillagningen har avslutats. 17

18 Tekniska data Inbyggnadsmått Höjd Bredd Djup Mått ugnsutrymme Höjd Bredd Djup Kapacitet Märkdata värmeelement Undre värmeelement Övre värmeelement 593 mm 560 mm 550 mm 335 mm 395 mm 400 mm 53 l 1000 W 800 W Total effekt (övre + undre) 1800 W Grillelement enkelt 1650 W dubbelt 2450 W Värmeelement ugnsfläkt 2000 W Ugnslampa Konvektionsfläkt Kylfläkt Max. märkeffekt 25 W 25 W 25 W 2500 W Termostatreglering: från 50 C till 250 C Nätspänning (50 Hz) 230 V 18

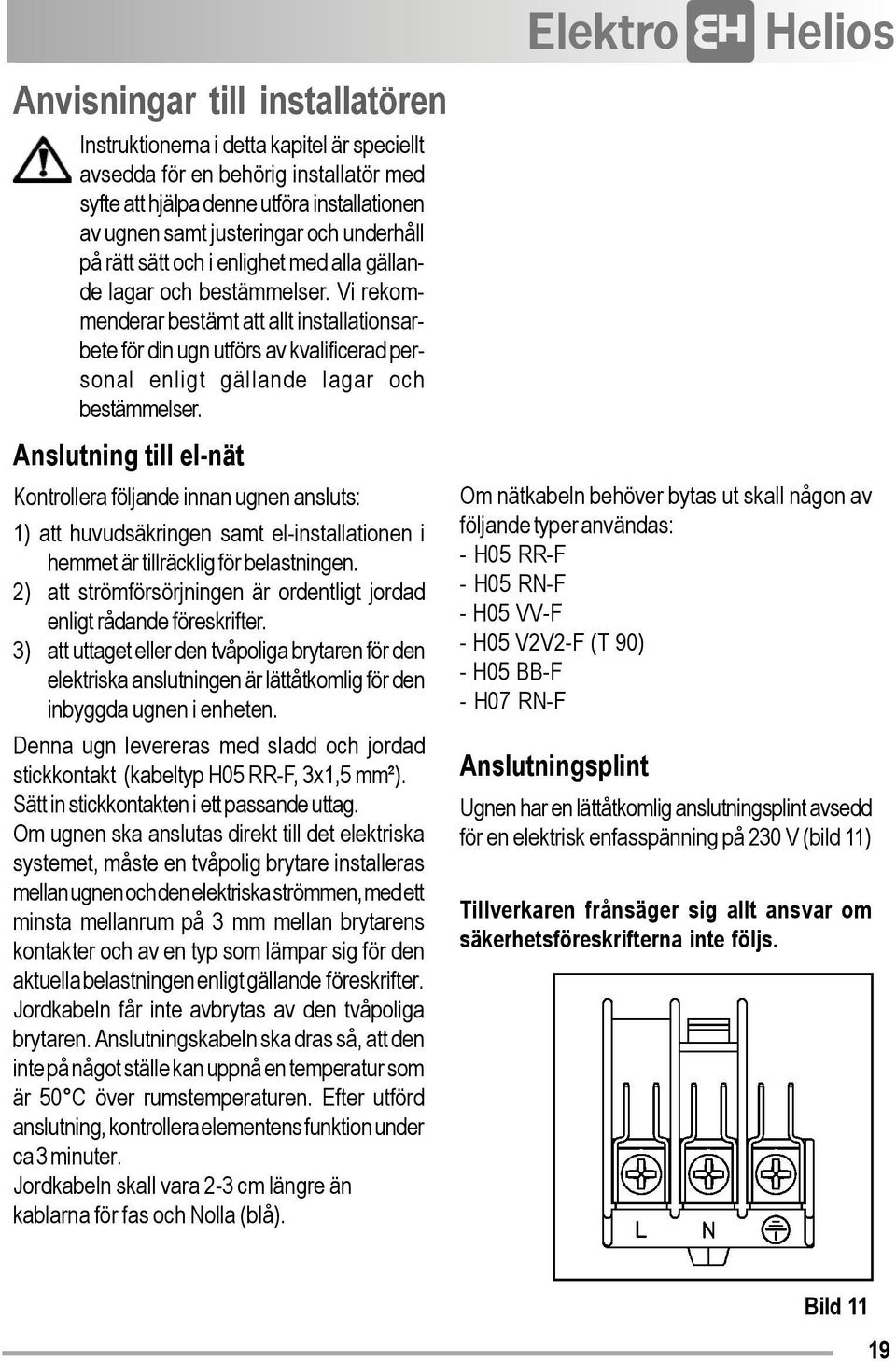

19 Anvisningar till installatören Instruktionerna i detta kapitel är speciellt avsedda för en behörig installatör med syfte att hjälpa denne utföra installationen av ugnen samt justeringar och underhåll på rätt sätt och i enlighet med alla gällande lagar och bestämmelser. Vi rekommenderar bestämt att allt installationsarbete för din ugn utförs av kvalificerad personal enligt gällande lagar och bestämmelser. Anslutning till el-nät Kontrollera följande innan ugnen ansluts: 1) att huvudsäkringen samt el-installationen i hemmet är tillräcklig för belastningen. 2) att strömförsörjningen är ordentligt jordad enligt rådande föreskrifter. 3) att uttaget eller den tvåpoliga brytaren för den elektriska anslutningen är lättåtkomlig för den inbyggda ugnen i enheten. Denna ugn levereras med sladd och jordad stickkontakt (kabeltyp H05 RR-F, 3x1,5 mm²). Sätt in stickkontakten i ett passande uttag. Om ugnen ska anslutas direkt till det elektriska systemet, måste en tvåpolig brytare installeras mellan ugnen och den elektriska strömmen, med ett minsta mellanrum på 3 mm mellan brytarens kontakter och av en typ som lämpar sig för den aktuella belastningen enligt gällande föreskrifter. Jordkabeln får inte avbrytas av den tvåpoliga brytaren. Anslutningskabeln ska dras så, att den inte på något ställe kan uppnå en temperatur som är 50 C över rumstemperaturen. Efter utförd anslutning, kontrollera elementens funktion under ca 3 minuter. Jordkabeln skall vara 2-3 cm längre än kablarna för fas och Nolla (blå). Om nätkabeln behöver bytas ut skall någon av följande typer användas: - H05 RR-F - H05 RN-F - H05 VV-F - H05 V2V2-F (T 90) - H05 BB-F - H07 RN-F Anslutningsplint Ugnen har en lättåtkomlig anslutningsplint avsedd för en elektrisk enfasspänning på 230 V (bild 11) Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs. Bild 11 19

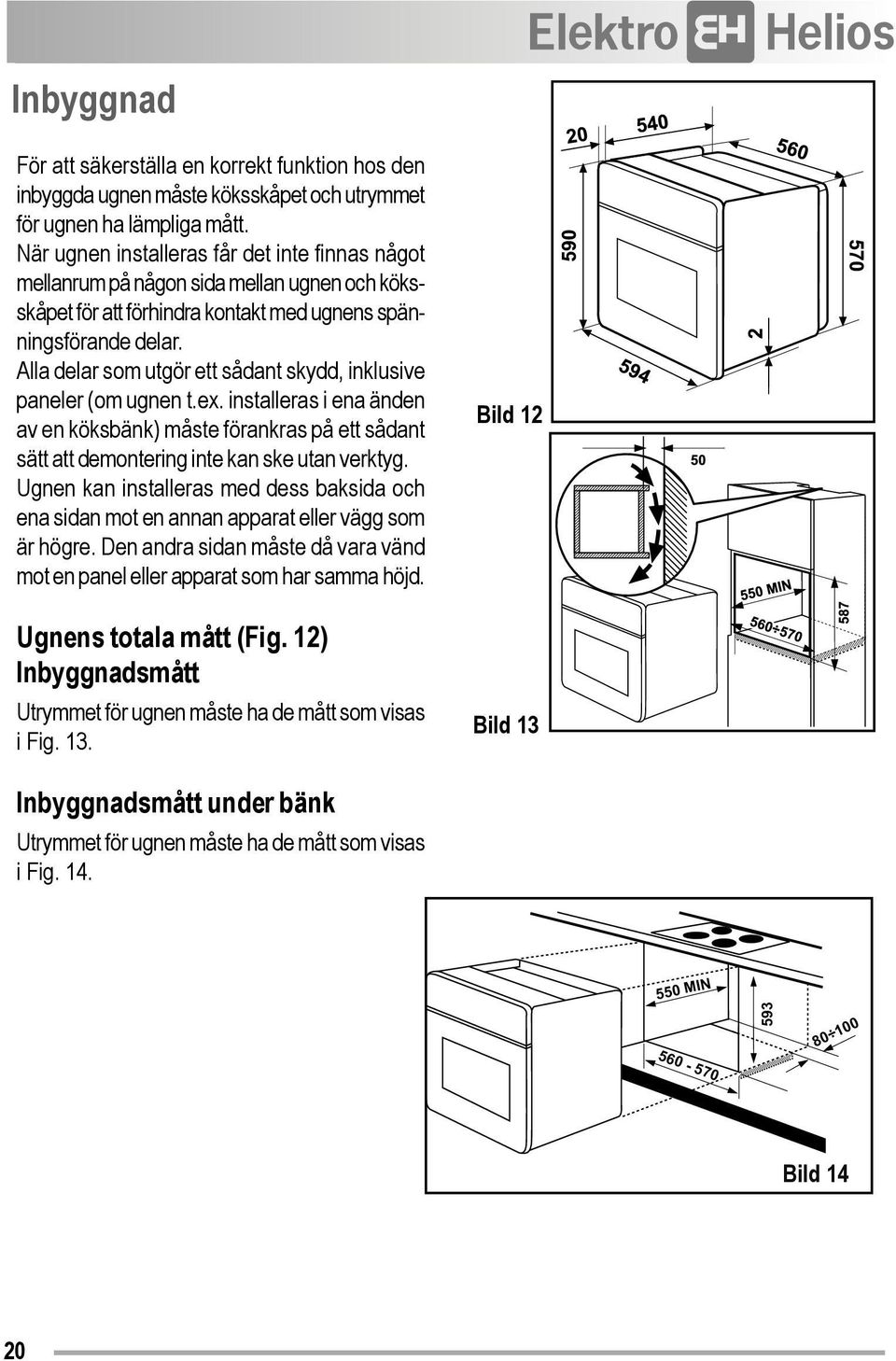

20 Inbyggnad För att säkerställa en korrekt funktion hos den inbyggda ugnen måste köksskåpet och utrymmet för ugnen ha lämpliga mått. När ugnen installeras får det inte finnas något mellanrum på någon sida mellan ugnen och köksskåpet för att förhindra kontakt med ugnens spänningsförande delar. Alla delar som utgör ett sådant skydd, inklusive paneler (om ugnen t.ex. installeras i ena änden av en köksbänk) måste förankras på ett sådant sätt att demontering inte kan ske utan verktyg. Ugnen kan installeras med dess baksida och ena sidan mot en annan apparat eller vägg som är högre. Den andra sidan måste då vara vänd mot en panel eller apparat som har samma höjd. Ugnens totala mått (Fig. 12) Inbyggnadsmått Utrymmet för ugnen måste ha de mått som visas i Fig. 13. Bild 12 Bild 13 Inbyggnadsmått under bänk Utrymmet för ugnen måste ha de mått som visas i Fig MIN Bild 14 20

21 Infästning av ugnen i köksskåpet 1. Placera ugnen i utrymmet för ugnen. 2. Öppna ugnsluckan och skruva fast ugnen i kökskåpet genom att placera de fyra distanserna (A) i hålen i ugnsramen ooch skruva sedan fast de fyra träskruvarna (B) - (se Bild 15). Garanti/Kundtjänst Sverige Bild 15 Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida electroluxservice@electrolux.se Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du på vår hemsida eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning... Produktnummer... Serienummer... Inköpsdatum... 21

22 Europa-Garanti För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar: Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren. Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till. Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare. Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål. Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land. 22
