1 Fördjupning vårterminen 2008, 18hp, ABVN01 kursansvarig Mats Edström Bygggelsevård: Modernismens byggnader, -förnyelse World trade center/bostäder -projektdel Abstrakt Arkitektens arbetsmetodik i kontextuell arkitektur, om-, till och nybyggnad, modernismen, arkitekturkvalitet, kapacitetsanalys, teknik-, material- och konstruktions analys, kontextuell design Mål och innehåll Kalmars centrum, Kvarnholmen är en av Europas bäst bevarade 1600-tals strukturer norra Europa. Vårens fördjupning fokuserar på att utveckla och förädla denna tillgång. Uppgiften är att med utgångspunkt i bebyggelsekontext forma en stor komplex byggnadsuppgift och att därigenom förstärka stadens arkitektur och historiska mångfald/skiktbildning. I projektet studerar vi byggnaderna och mellanrummen i staden och fokuserar på mötet mellan nya och gamla hus. Målet är att gestalta de nya funktioner för ett World Trade Center som föreslagits av fastighetsutvecklare samt bostäder och handel. Kontextuell arkitektur utgår från en analys av omgivningen baserad på utvecklade metoder och system. Dialogen med historisk kontext syftar till att skapa ett innehåll och form talar med omgivningen. Metodstudierna ger förutsättningar att gestalta moderna tillägg som reflekterar nuet, integrerar och förstärker staden tidsskikt och rumslig kvaliteter. Vårens fördjupningskurs arbetar med: -ny arkitektur på obebyggd kvartersmark på Kvarnholmen med vattenkontakt Kalmarsund och Malmfjärden. T h Lilla torg med hus från 16- och 1700-talet. T v Befästningen mot söder. 1

2 1600-talets bevarade delar av ursprunglig befästningsanläggning. Samhället förändras och vi ställer nya krav på våra gamla hus och bebyggelsemiljöer. Vi bygger om, förnyar och bygger till för att forma de nya behov som utvecklingen kräver. Hur kan det nya gestaltas med modernitet i samspel med existerande kulturhistoriskt värdefulla omgivningar? Hur kan vi använda de nya materialen och konstruktionerna för att bidra till en hållbarare utveckling, förbättra energihushållning i gamla och nya hus, öka livslängd och möjligheten för framtida ombyggnad? Hur kan vi bygga om för funktioner och behov och hur kan vi förtäta, öka den funktionella mångfalden som präglar en etablerad stad och som ger livskraft i stadsmiljön året runt? I projektstudierna tillägnar du dig kompetens att undersöka, analysera och genomföra en stor, komplex projekteringsuppgift med de särskilda krav som den gamla staden fordrar. Tvärsnitt genom Kvarnholmen vid vattentornet sydväst om Larmtorget. Området och uppgiften Grundstrukturer som kvartersindelning, gator, platser på Kvarholmen i Kalmar har till stor del bevarat 1600-talets stadsmönster. Många byggnader från 16-, och 1700 talet ger stadsbilden en prägel av autenticitet och historisk stämning. Kompletteringar under 18- och 1900-talet har bidragit till att utveckla stadens mångfald på ett positivt sätt med få undantag. Projektet utvecklar aktuella utvecklingsprojekt för att etablera ett nytt World trade center samt bostäder och handelsfunktioner i ett projekt vid Malmfjärden alternativt vid östra sidan av Kvarnholmen. Historisk bakgrund Kvarnholmen är resultat av 1600-talets flyttning av den medeltida staden. Den nya befästningsstaden planerades av Nikodemus Tessin d ä och Johan Wärnschöld. Utbyggnaden anpassades till holmens geografiska och topografiska förutsättningar till en oregelbunden niohörning. Detta stadscentrum med 2

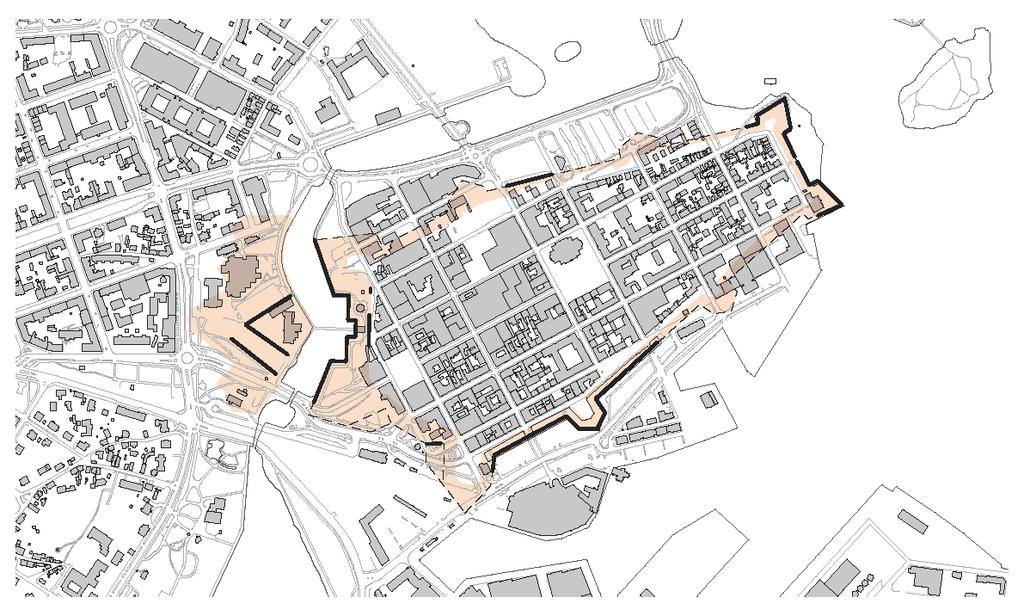

3 Stadsstrukturen på Kvarnholmen. befästningsmurar, bastioner och en rutnätsstad med gator, platser och torg är till stor del bevarad som en stabil grundstruktur som visat förmåga att absorbera stadens utveckling. Samhället har underhand förändrat inriktningen från sjö- och handelsstad/ residensstad till den nuvarande betoningen som centralort för ett vidsträckt omland. Ursprunglig bebyggelse på Kvarnholmen byggdes upp enligt kontinentalt mönster som stenhus på små tomter. Många av dessa stenhus är väl bevarade och förklarade som byggnadsminnen. Sedermera tilläts även träbebyggelse, ett byggmaterial som fortfarande präglar stora delar av stadens bebyggelse. Under 1800-talet reducerades stadens betydelse som befästningsstad. De barriärer som fortifikationsmurarna utgjorde bröts efter 1800-talets mitt ner mot norr och sydöst för att expandera stadens nybyggnadsområden på Malmen väster om Kvarnholmen. Centrummiljön är idag en rik, komplex, historisk stadsmiljö med bevarad grundstruktur och med tydliga tidsskikt av förändrade inriktningar i staden. De många gamla stenhusen med sina smala tomter ger centrum en stark täthet. Bebyggelsens inramning av befästningsvallar och -murar bidrar till en fast omslutande inramning. I denna avgränsning finns stadsportarna Västerport, Jordbroporten samt Kavaljeren som är starka insnävningar i gaturummet som dramatiserar stadsbilden. På motsvarande sätt kontrasterar Stortorget, Lilla torg och Larmtorget med sina öppna rum mot det täta, slutna gaturummen vilket bidrar till stadens rytm och rumsliga variation. Ett starkt kulturhistoriskt värde är även de historiska befästningsvallarna i väster med området på båda sidor om Systraströmmen som är en viktig bevarad del av befästningssystemen från talen och där murar och ravelin är orörda element av särskild betydelse för stadens fortifikationshistoria med potential för utveckling och förädling. Flera kommersiella tillägg sydvästra centrum förringar bebyggelsens kvalitet och behöver förändras och utvecklas. I anslutning till denna del finns Malmfjärden och en vattenkontakt och friytor av markparkering som kan utvecklas för nybyggnad. Handel- och sjöfartsstadens framväxt i Kalmar under 1800-talets slut skedde längs med Kvarnholmens östra sida. Främst bestod expansionen av nya förråds- och hamnindustriverksamhet. Kalmars betydelse som utskeppningshamn för spannmål framstår tydligt i den väldiga byggnadsvolymen Ångkvarnen. Här finns en spännande rörig bebyggelsemiljö som kan iscensättas för verksamheter och vattennära bostäder 3

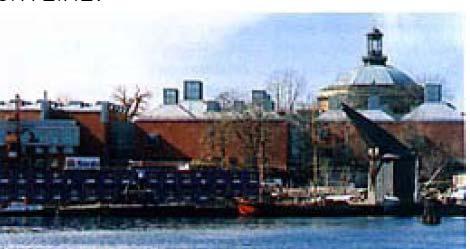

4 Moderna museet, Stockholm, ett kontextuellt tillägg som tolkar platsen och dess egenart i ny arkitektur.. Projektinriktning Den historiska stadsmiljön i Kalmar centrum är en tillgång som kan förbättras, utvecklas och förädlas. I fördjupningen utformar vi förslag om hur man kan förändra byggnader och miljöer för att bättre tillgodose nutida och framtida behov, på den gamla arkitekturens villkor och kvalitet. Det ställs ständigt nya krav på gamla byggnader om funktionsförändringar, ökad bekvämlighet, krav på ekologisk hållbarhet, förbättrad tillgänglighet, modern avfallshantering, säkerhet mot brand och inbrott, datoriserad utrustning etc, etc. Den centrala frågeställningen är: Hur skall vi undersöka, analysera och värdera befintliga byggnaders arkitekturkvalitet? Hur kan vi upptäcka deras kapacitet till komplettering, förändring, förnyelse? Hur kan vi bygga vidare på kontextens inneboende möjligheter och hur kan vi förbättra och vidareutveckla kvaliteterna i stadsbilden. Att vårda och förnya byggnader som tillhör vårt gemensamma kulturarv kräver kunskap och respekt för äldre arkitekters verk. Målet är att träna en metodik, att undersöka och att analysera befintlig arkitekturs uppbyggnad, egenart och förändring. Skilda tekniker att platsstudera arkitektur prövas (bl a metoder av Cullen, SAVE m fl). Om- och tillbyggnad kräver en mycket precis metodik och en övertygande arkitektonisk känsla i arbetet att lägga nytt till gammalt. Träning av det konstnärliga designarbetet och det metodiska undersöknings- och analysarbetet är huvuduppgifterna i projektet. Malmfjärden och parkeringsytor vid Kvarnholmens västra del är en av de två byggnadstomter. Arbetsplan Projektet inleds med platsstudier och instudering av byggnaderna. Redan i tidigt skede gör vi en snabbskiss till ny- om- och tillbyggnad, en skiss som vi sedan använder för att fördjupa inventering och bebyggelseanalysen på plats. Sedan gör vi en instudering av byggnaden och området i syfte att beskriva arkitektoniskt koncept, rumslig- och funktionell organisation, konstruktion och teknik. En analys av 4

5 förutsättningarna (SWOT-analys, skadebild och kapacitet) och de nya krav som ställs av vår samtid bildar utgångspunkt för fördjupning; att bearbeta, omforma och vidmakthålla byggnadens grundprinciper och dess olika delar. Projektet är uppdelat i tre huvuddelar. 1. Förstudier Vi tillämpar grafiska undersökningsmetoder för att instudera den existerande stadsbildens/arkitekturens egenart, tekniska struktur och system. Vi registrerar problem och skadebild samt identifierar och upprättar program till ny- och utbyggnadsbehov. 2. Byggnadsanalys Vi sammanläser våra fältinventeringar och presenterar bilder av byggnadens problembild, kvalitet och kapacitet. Vi gör en målbeskrivning, visioner för nya funktioner samt redovisar konsekvensanalys. 3. Projektering och genomförandebeskrivning Vi skissar gestaltningen av förnyelsen i förhållande till den befintliga arkitekturen och vi gör modeller, material- och hantverksövningar som preciserar våra utformningsval. Under projektet besöker vi pågående eller nyligen genomförda restaureringar för att se och värdera tillämpningar av modern bevarande- och förnyelsesyn, arbetsformer och slutpresentation Arbetsformer och slutpresentation Efter en inledande platsstudier och objektval kommer du att utveckla din egen huvuduppgift och utveckla den med djupgående detaljstudier med ett utsnitt av byggnaden. I schemat har vi lagt in ett avsnitt med teorifördjupning och föreläsningar med referensexempel. Vi kommer även att göra en studieresa för att se och studera internationella exempel inom infill och om mötet mellan ny och gammal arkitektur. Studieresan planeras till New York där vi bl a besöker Soho, Chelsea och Tribeca i samarbete med projekterande arkitektkontor och Colombia University. Materialfrågorna har en avgörande betydelse i mötet mellan nytt och gammalt och ägnas därför särskild behandling under hela vårterminen. Vid din slutinlämning kommer du därför att särskilt redovisa modell eller materialprover/beskrivningar utöver ritningsmaterialet. Vid slutinlämningen visar du materialet i moden presentationsteknik (PowerPoint). I kursen ges dig träning att använda sådana datorbaserade presentations- och visualiseringsmetoder (VR). Medverkande Projektet planeras i samverkan med Kalmar stadsbyggnadskontor. Teorikursen ABVF05 ansluter till kursen och innehåller en inspirations- och kunskapsinhämtande fas med material från arkitektpraktik samt gästföreläsningar. Presentationsbedömning mm Vid slutredovisning bedöms projektövningens resultat och dess genomförande (processarbetet) med Godkänd/Icke Godkänd. Grundförutsättning för presentationsbedömning är aktivt deltagande under projekttiden och slutinlämningen. Kursens lärare Mats Edström, professor, kursansvarig examinator Kerstin Barup, professor Jenny Hällström, Tekn dr Ingela Skarin, kurskoordinator, ark SAR/MSA Mikael Johansson, assistent, ark SAR/MSA Gert Wingårdh, gästprofessor, Håkon Vigsnes, ark MNAL, censor M fl gästföreläsare, 5

6 Litteratur (kort urval) Caldenby, Claes, Arkitektur i förändring, A4, ELLT, Coordinator , Västervik 2000 Kalmar riksintresse, etapp 1, norra delen. English heritage - Modern matters. Stratton, Michael (red.), Structure and Style - conserving twentieth century buildings, Kulturmiljövård 1-2, Modernismens byggnader. Pdf-er från olika artiklar från SFV, RAÄ, World Heritage Convention, ICOMOS mfl 6
