1 LÄNSSTYRELSEN KALMAR LÄN INFORMERAR BYGGNADSANTIKVARISK KONTROLL VILLA SKANSEN Skansen 2 Kalmar stads församling Kalmar kommun Småland Meddelande 2008:09

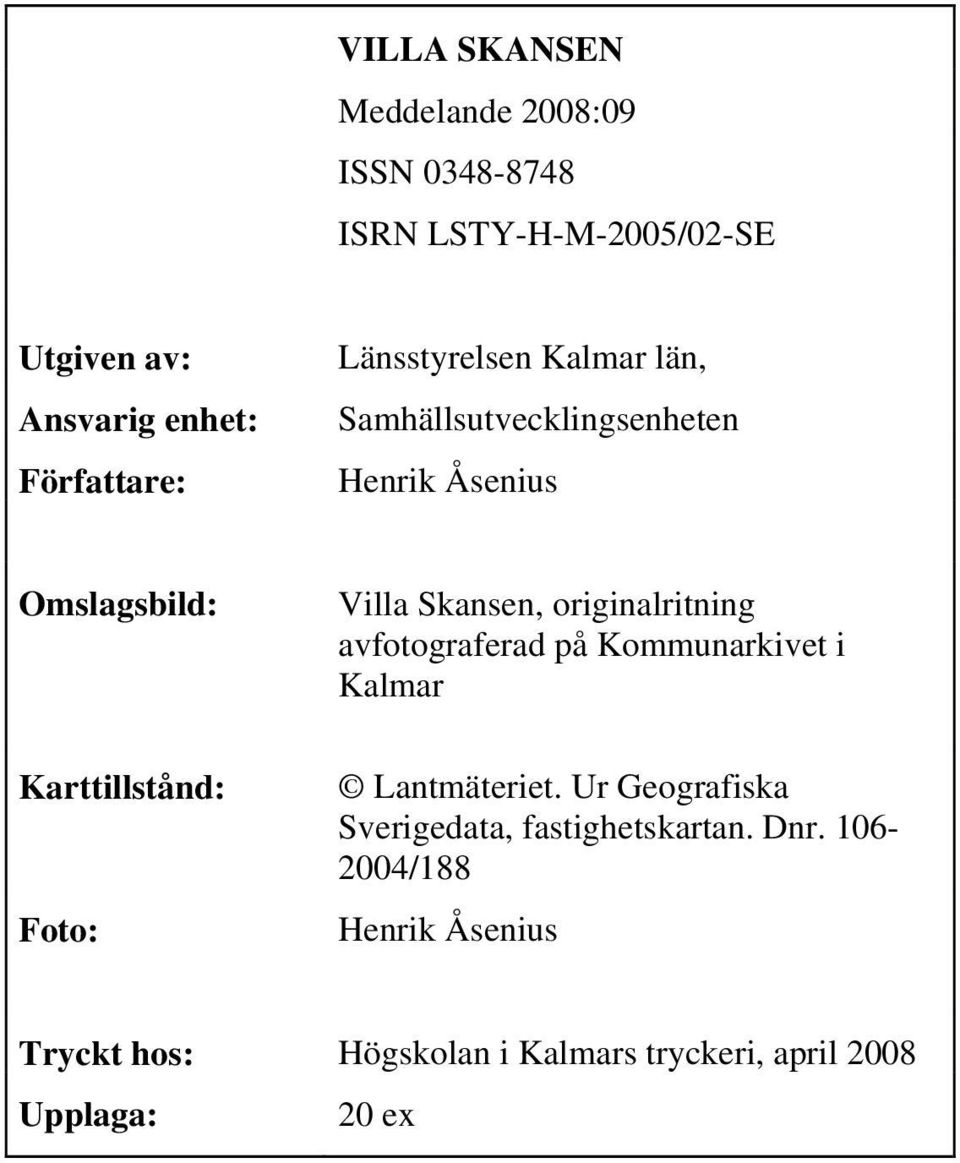

2 VILLA SKANSEN Meddelande 2008:09 ISSN ISRN LSTY-H-M-2005/02-SE Utgiven av: Ansvarig enhet: Författare: Länsstyrelsen Kalmar län, Samhällsutvecklingsenheten Henrik Åsenius Omslagsbild: Karttillstånd: Foto: Villa Skansen, originalritning avfotograferad på Kommunarkivet i Kalmar Lantmäteriet. Ur Geografiska Sverigedata, fastighetskartan. Dnr /188 Henrik Åsenius Tryckt hos: Högskolan i Kalmars tryckeri, april 2008 Upplaga: 20 ex

3 Antikvarisk kontroll TAKRENOVERING Skansen 2 Kalmar stads församling Kalmar kommun Småland Rapport 2008:09 Henrik Åsenius Foto: Henrik Åsenius LÄNSSTYRELSEN KALMAR LÄN KALMAR

4 KALMAR LÄN KALMAR

5 Innehåll Inledning 2 Historik och byggnadsbeskrivning 2 Renoveringshistoria 3 Kulturhistorisk status 9 Skadebild och aktuella åtgärder 9 Utförda åtgärder 10 Kommentarer till utförda åtgärder 10 Antikvarisk kontroll 10 Administrativa data 11 Källor 11 1

6 Kv Skansen 2 Kalmar kommun, Lantmäteriets bakgrundskarta Inledning Kalmar är beläget vid smålandskusten i södra delen av Kalmar län där Kalmarsund är som smalast. Det område väster om slottet där det medeltida Kalmar låg bär spår av att vara svallat av vågor. Här fanns en naturlig god hamn. Inåt land är marken bördig och blev tidigt uppodlad. Längre åt väster ändrar landskapet karaktär och blir skogigt. Enstaka fynd av trindyxor indikerar att människor varit verksamma på platsen sedan stenåldern. Stadscentrum omges av markanta åsbildningar med gravfält från yngre järnåldern. Vid 1200-talets början fick den dåvarande handelsplatsen stadsprivilegier. Farleder till land eller till sjöss var viktiga förutsättningar för stadsbildningar. Den medeltida hamnen, Slottsfjärden, bevakades från en borganläggning. Delar av denna ingår i dagens slott. Historik och byggnadsbeskrivning Kalmar stad övertog 1863 från Kronan befästningsvallarna runt Kvarnholmen. Bland annat övertogs bastionen S:t Erik, ofta benämnd som Skansen. Dennas betydelse för staden Kalmars historia överdrevs starkt av historikerna under 1800-talets mitt. Skansenvillan på ravelinen S:t Erik uppfördes 1883 av konsul John Oscar Roosval, och är en av stadens första villor avsedd för permanent boende. Byggnaden placerades enligt tidens ideal på historisk mark, vilket kan ses som ett utslag av nationell självhävdelse och en manifestation av konsulns egna framgångar. Borgerskapet i Kalmar hade tidigare flyttat ut till malmgårdar sommartid. Villor att brukas som permanentbostäder uppfördes av industrialismens förmögna borgarklass enligt engelskt mönster. Villa Skansen ritades av ingenjör John Wilhelm Löfmark. Byggnaden har stilmässiga influenser från både italiensk renässans och engelsk palladianism. Efter konsul 2

7 Roosvals död 1886 användes byggnaden som bostad och domarkansli av häradshövdingen Samuel Arfwidsson för att därefter brukas som navigationsskola och yrkesskola. Länsmuseets kansli inrymdes i byggnaden under åren varefter dagens bostadsrättsförening bildades och byggnaden nyttjas åter som bostad. Länsstyrelsen anser att det är av stor vikt att Villa Skansen med sina höga arkitekturhistoriska värden bevaras. Byggnaden åskådliggör också socialhistoriskt hur en förmögen borgarklass manifesterade sitt välstånd under det sena 1800-talet. Med ett nytt och tätt tak säkras byggnadens fortbestånd. Det beviljade bidraget täcker större delen av merkostnaden för utförandet med ett traditionellt plåttak. Kv. Skansen 2 Södra Kalmar stad, Lantmäteriets fastighetskarta Renoveringshistoria 1986 beviljades, i samband med att Riksbyggen övertog och omvandlade byggnaden till bostäder, kr i tilläggslån för renovering av Villa Skansen beviljades tillstånd för installationer av två kaminer i anslutning till bef murstock på vindsvåningen beviljades tillstånd för flytt av köket i trerummaren på vindsviningen och 2005 avslogs ansökningar om bidrag till takrenovering. 3

8 2005 beviljades, efter att Länsstyrelsen äskat extra pengar hos RAÄ, kronor i bidrag för takrenovering. Bilden visar byggnadens sydöstfasad under pågående takrenovering. 4

9 Bilderna visar nordvästra delarna av taket sett från sydväst före och efter takrenoveringen. 5

10 Bilderna visar nordöstra delarna av taket sett från sydväst före och efter takrenoveringen. 6

11 Bilderna visar takkupan vid söderfasadens mitt före och efter renoveringen. Bilden visar utförda plåtarbeten ovanpå utbyggnaden mitt på söderfasaden. 7

12 Bilderna visar sydvästra delarna av taket under och efter utförda arbeten. 8

13 Bilderna visar takkupan på södra takfallet före och efter renoveringen. Kulturhistorisk status Fastigheten är byggnadsminnesförklarad sedan 1987 och ligger inom riksintresse för kulturmiljövården K48. Kalmar. Byggnadsminnen och bebyggelse inom riksintresseområden var prioriterade kategorier vid fördelningen av byggnadsvårdsmedel i Kalmar län Villa Skansen och dess historia finns även beskriven i rapporten Hus i Kalmar som Stadsarkitektkontoret utgav Skadebild och aktuella åtgärder Handlingar som klargör vilken den ursprungliga takbeklädnaden var har inte kunnat uppbringas. På äldre fotografier av byggnaden syns räfflor från nock till takfot på byggnaden. Räfflorna ser ut att vara grövre än ståndfalsarna på ett plåttak. Kanske var taket ursprungligen papptäckt och lagt med listtäckning som var vanligt från 1860-talet och fram t o m sekelskiftet Taket har renoverats vid ett flertal tillfällen, senast 1986 då ny takkupa, nya takfönster och takluckor tillkom liksom div takbryggor och annan säkerhetsutrustning av varmförzinkat stål. De sentida skorstenarna är murade med gult tegel. Takets befintliga ytbeklädnad består av skivtäckt stålplåt. Tvärfalsarna är förskjutna. Plåtarna har sammanfogats med enkelfalsar. Några plåtar vid takfoten är grönmålade, övrig takplåt är svartmålad. Delar av taket är fabrikslackerat. Övriga platsmålade plåtar är av galvaniserad stålplåt. Fotrännorna är relativt låga, cm, med tätsittande rännkrokar, cm c/c, av äldre utförande utan byglar. Befintliga stuprör och vattkupor behålls, dessa byggnadsdelar tillkom sannolikt vid ombyggnaden Vattkuporna målas vita som stuprören. Flera takplåtar är rostangripna och befintligt plåttak läcker. För att inte byggnaden skall skadas och kulturhistoriska värden reduceras är det viktigt att taket åtgärdas. 9

14 Utförda åtgärder Byggnadsdel Tillstånd före renovering Plåtbeklädnaden Rostskador och på taket inkl läckage kupor etc Utförda åtgärder Nya plåtdetaljer tillverkades av omålad 0,6 mm varmförzinkad stålplåt. Plåtformatet 0,6 x 1,2 m med förskjutna skarvar enl bef takbeklädnad sammanfogade med enkelfalsning. Fotrännor Rostskador Nya lika bef, cm höga med tätsittande rännkrokar, cm c/c, av äldre utförande i varmförzinkat plattstål utan byglar. Dim ca 6x25 mm Vattkupor Flagnande färg Målades vita, lika stuprören Pappbeklädnaden Söndertorkad och Ny papp, YAP 2200, skarvklistrades. under plåttaket läckande Svall Inga rötskador noterades - Kommentarer till utförda åtgärder Målning av nytt plåttak sker om några år. Fastighetsägaren återkommer angående ansökan om färgsättning och ev bidragsansökan Taksvallen som ej byttes bestod av spontat virke med tjockleken 45 mm och bredderna mm. För att förhindra att fuktbindande skräp etc samlas på kuporna utförde plåtslagaren den innersta falsen liggande, se bild på föregående sida. Länsstyrelsen avstod från att i efterhand kräva ursprungligt utförande. Vid slutbesiktningen konstaterades att fotrännorna var buckliga, entreprenören lovade åtgärda detta. Antikvarisk kontroll De antikvariska kontrollerna genomfördes av Länsstyrelsen , och Vid sistnämnda datum utfördes slutbesiktning. Arbetena har godkänts och byggnadsvårdsbidraget utbetalats. Fotodokumentation utfördes , och av den antikvariska kontrollanten. 10

15 Administrativa data Ägare Beställare Riksbyggens bostadsrättsförening Villa Skansen c/o Anna Welander Box VÄXJÖ Riksbyggens bostadsrättsförening Villa Skansen c/o Anna Welander Box VÄXJÖ Bidrag från Länsstyrelsen Beviljades till takrenovering med 80 % av den beräknade antikvariska överkostnaden, dock högst kronor, dnr Tillstånd från Länsstyrelsen Beviljades , dnr , enl 3 kap KML till byte av plåttak och ommålning av befintliga vattkupor. Byggherre Konsulter Entreprenör Riksbyggens bostadsrättsförening Villa Skansen c/o Anna Welander Box VÄXJÖ Arbetena utfördes enl Riksbyggens handlingar, Länsstyrelsens tillståndsbeslut och överenskommelser vid antikvarisk kontroll. LS PLÅT AB Lars-Åke Stjärndahl Södra v KALMAR Tid Arbetena genomfördes under perioden 24 okt 15 december 2005 Källor Kulturmiljövårdens riksintressen, Kalmar kommun, Länsstyrelsen Kalmar Län, Meddelande 1997:30 Kulturmiljöfunktionens topografiska arkiv på Länsstyrelsen, Diverse handlingar i byggnadsminnespärmen Kalmar nr
