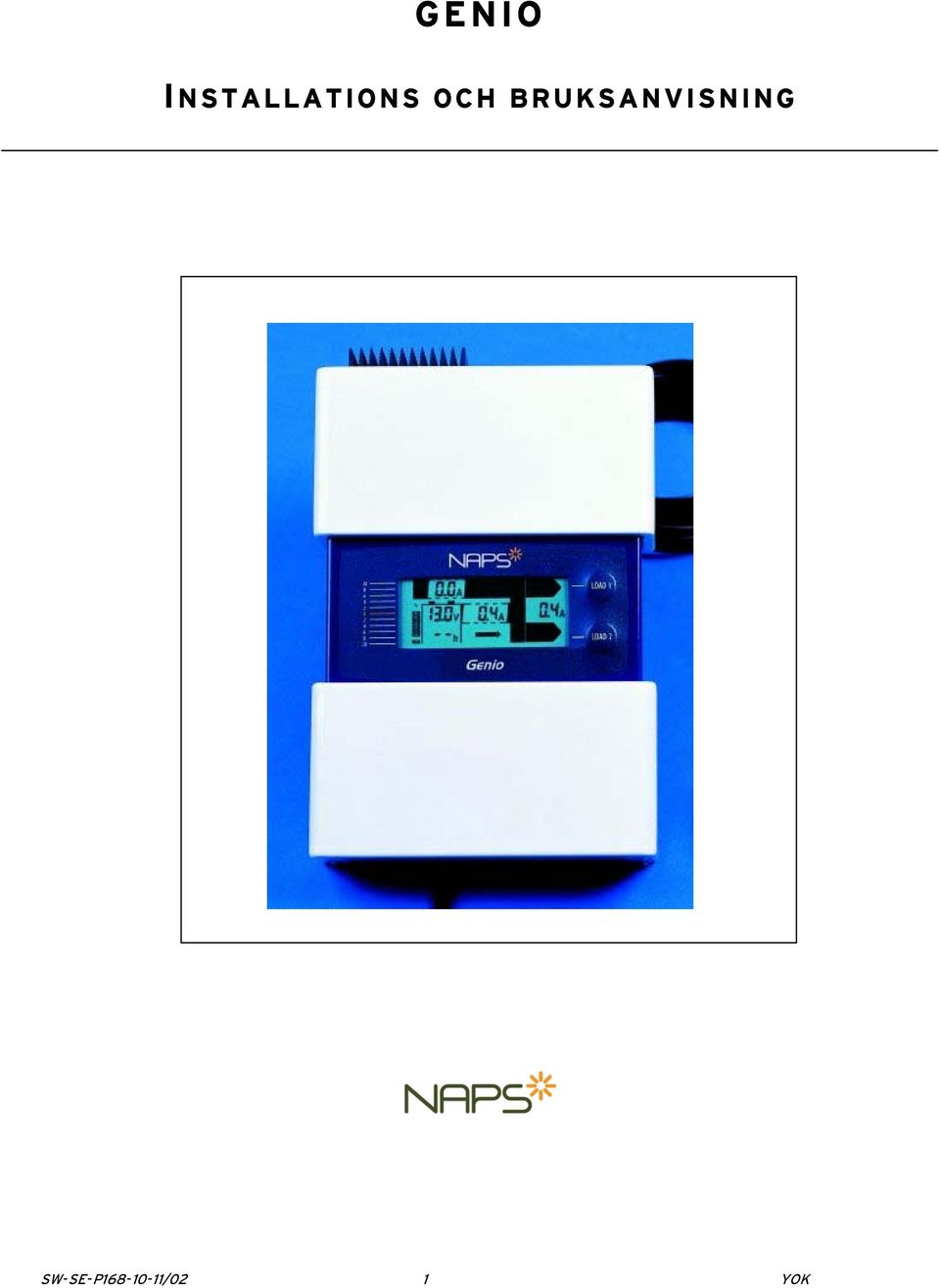

1 GENIO INSTALLATIONS OCH BRUKSANVISNING SW-SE-P /02 1 YOK

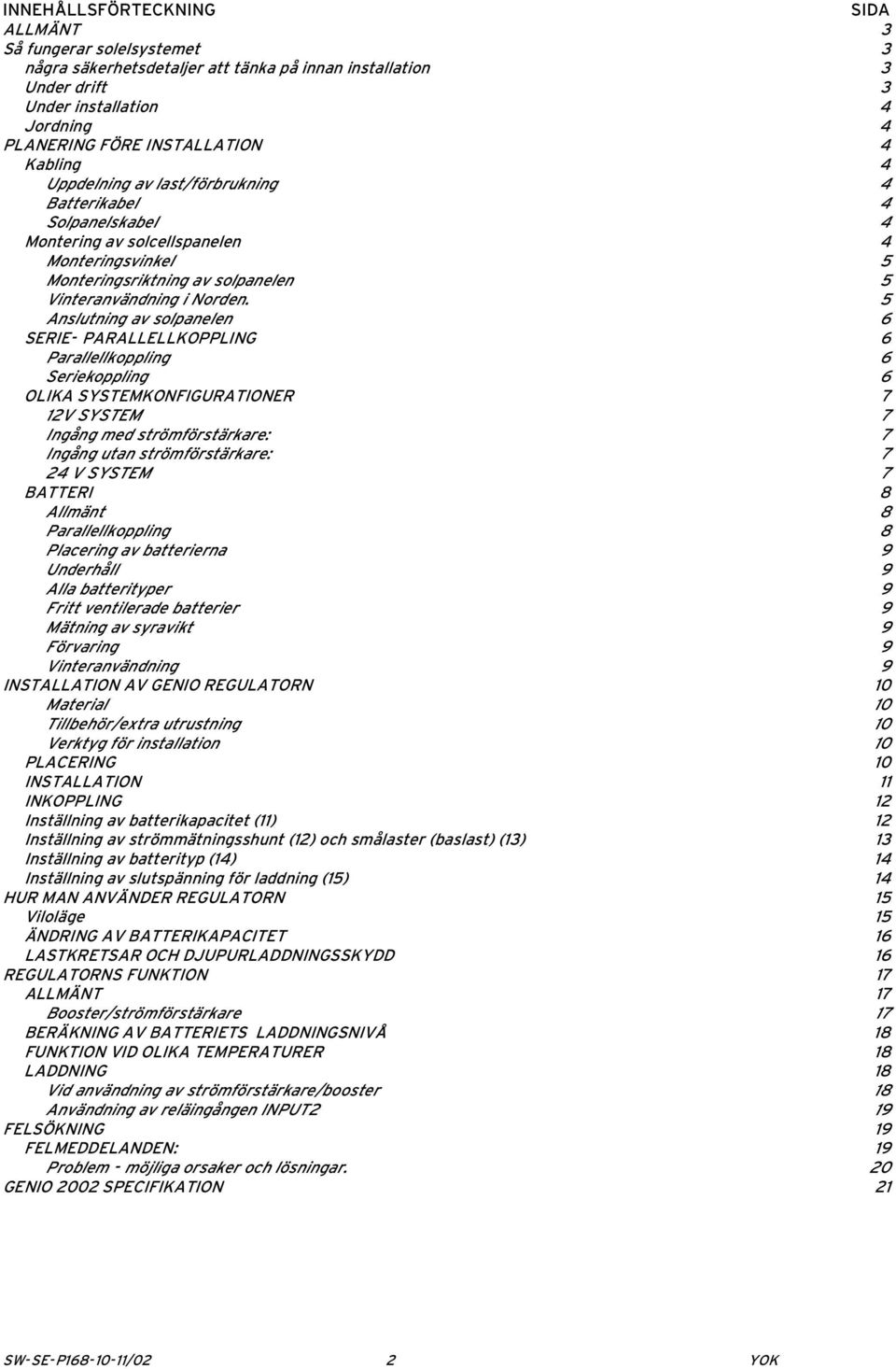

2 INNEHÅLLSFÖRTECKNING SIDA ALLMÄNT 3 Så fungerar solelsystemet 3 några säkerhetsdetaljer att tänka på innan installation 3 Under drift 3 Under installation 4 Jordning 4 PLANERING FÖRE INSTALLATION 4 Kabling 4 Uppdelning av last/förbrukning 4 Batterikabel 4 Solpanelskabel 4 Montering av solcellspanelen 4 Monteringsvinkel 5 Monteringsriktning av solpanelen 5 Vinteranvändning i Norden. 5 Anslutning av solpanelen 6 SERIE- PARALLELLKOPPLING 6 Parallellkoppling 6 Seriekoppling 6 OLIKA SYSTEMKONFIGURATIONER 7 12V SYSTEM 7 Ingång med strömförstärkare: 7 Ingång utan strömförstärkare: 7 24 V SYSTEM 7 BATTERI 8 Allmänt 8 Parallellkoppling 8 Placering av batterierna 9 Underhåll 9 Alla batterityper 9 Fritt ventilerade batterier 9 Mätning av syravikt 9 Förvaring 9 Vinteranvändning 9 INSTALLATION AV GENIO REGULATORN 10 Material 10 Tillbehör/extra utrustning 10 Verktyg för installation 10 PLACERING 10 INSTALLATION 11 INKOPPLING 12 Inställning av batterikapacitet (11) 12 Inställning av strömmätningsshunt (12) och smålaster (baslast) (13) 13 Inställning av batterityp (14) 14 Inställning av slutspänning för laddning (15) 14 HUR MAN ANVÄNDER REGULATORN 15 Viloläge 15 ÄNDRING AV BATTERIKAPACITET 16 LASTKRETSAR OCH DJUPURLADDNINGSSKYDD 16 REGULATORNS FUNKTION 17 ALLMÄNT 17 Booster/strömförstärkare 17 BERÄKNING AV BATTERIETS LADDNINGSNIVÅ 18 FUNKTION VID OLIKA TEMPERATURER 18 LADDNING 18 Vid användning av strömförstärkare/booster 18 Användning av reläingången INPUT2 19 FELSÖKNING 19 FELMEDDELANDEN: 19 Problem - möjliga orsaker och lösningar. 20 GENIO 2002 SPECIFIKATION 21 SW-SE-P /02 2 YOK

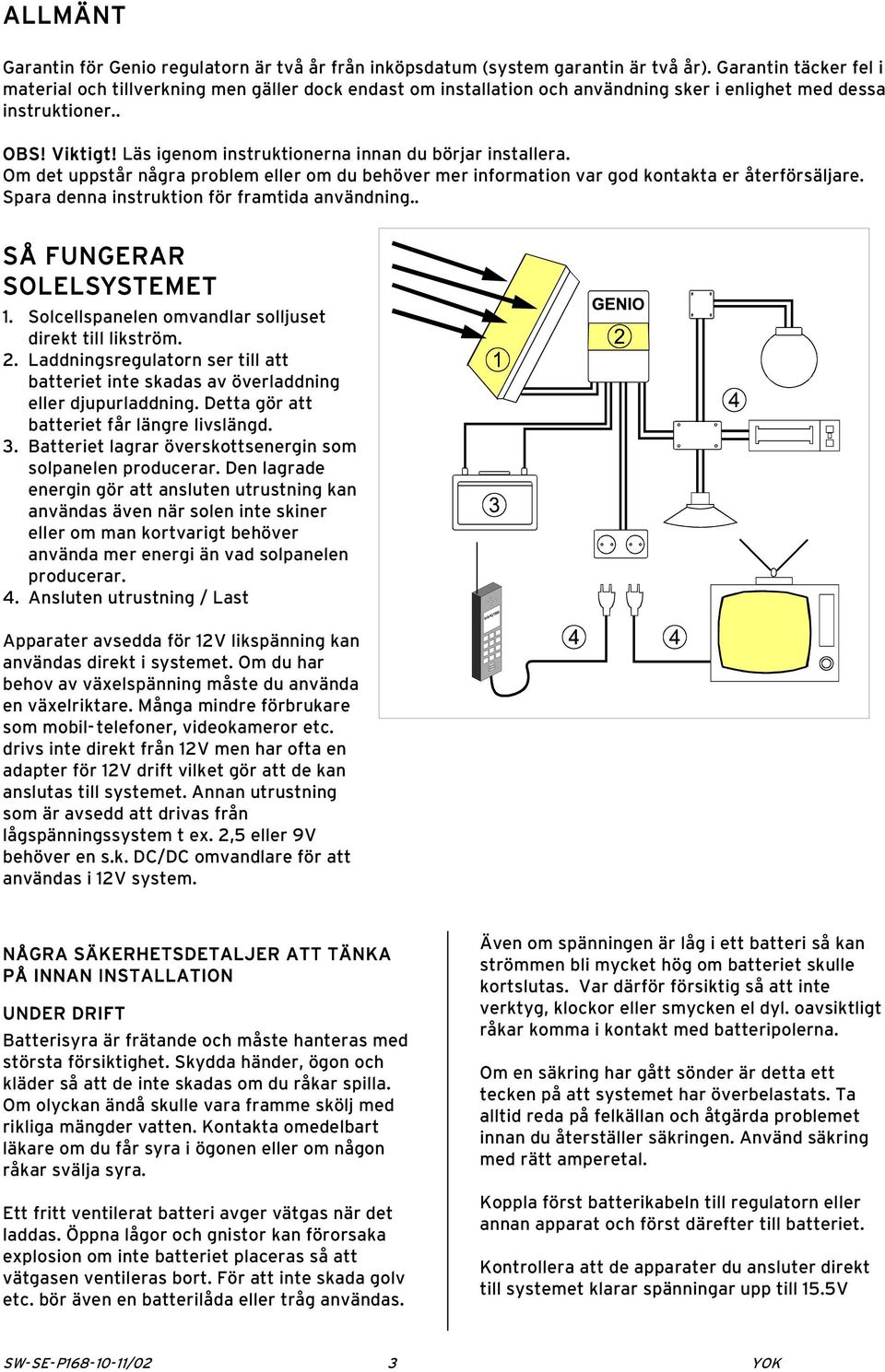

3 ALLMÄNT Garantin för Genio regulatorn är två år från inköpsdatum (system garantin är två år). Garantin täcker fel i material och tillverkning men gäller dock endast om installation och användning sker i enlighet med dessa instruktioner.. OBS! Viktigt! Läs igenom instruktionerna innan du börjar installera. Om det uppstår några problem eller om du behöver mer information var god kontakta er återförsäljare. Spara denna instruktion för framtida användning.. SÅ FUNGERAR SOLELSYSTEMET 1. Solcellspanelen omvandlar solljuset direkt till likström. 2. Laddningsregulatorn ser till att batteriet inte skadas av överladdning eller djupurladdning. Detta gör att batteriet får längre livslängd. 3. Batteriet lagrar överskottsenergin som solpanelen producerar. Den lagrade energin gör att ansluten utrustning kan användas även när solen inte skiner eller om man kortvarigt behöver använda mer energi än vad solpanelen producerar. 4. Ansluten utrustning / Last Apparater avsedda för 12V likspänning kan användas direkt i systemet. Om du har behov av växelspänning måste du använda en växelriktare. Många mindre förbrukare som mobil- telefoner, videokameror etc. drivs inte direkt från 12V men har ofta en adapter för 12V drift vilket gör att de kan anslutas till systemet. Annan utrustning som är avsedd att drivas från lågspänningssystem t ex. 2,5 eller 9V behöver en s.k. DC/DC omvandlare för att användas i 12V system. NÅGRA SÄKERHETSDETALJER ATT TÄNKA PÅ INNAN INSTALLATION UNDER DRIFT Batterisyra är frätande och måste hanteras med största försiktighet. Skydda händer, ögon och kläder så att de inte skadas om du råkar spilla. Om olyckan ändå skulle vara framme skölj med rikliga mängder vatten. Kontakta omedelbart läkare om du får syra i ögonen eller om någon råkar svälja syra. Ett fritt ventilerat batteri avger vätgas när det laddas. Öppna lågor och gnistor kan förorsaka explosion om inte batteriet placeras så att vätgasen ventileras bort. För att inte skada golv etc. bör även en batterilåda eller tråg användas. Även om spänningen är låg i ett batteri så kan strömmen bli mycket hög om batteriet skulle kortslutas. Var därför försiktig så att inte verktyg, klockor eller smycken el dyl. oavsiktligt råkar komma i kontakt med batteripolerna. Om en säkring har gått sönder är detta ett tecken på att systemet har överbelastats. Ta alltid reda på felkällan och åtgärda problemet innan du återställer säkringen. Använd säkring med rätt amperetal. Koppla först batterikabeln till regulatorn eller annan apparat och först därefter till batteriet. Kontrollera att de apparater du ansluter direkt till systemet klarar spänningar upp till 15.5V SW-SE-P /02 3 YOK

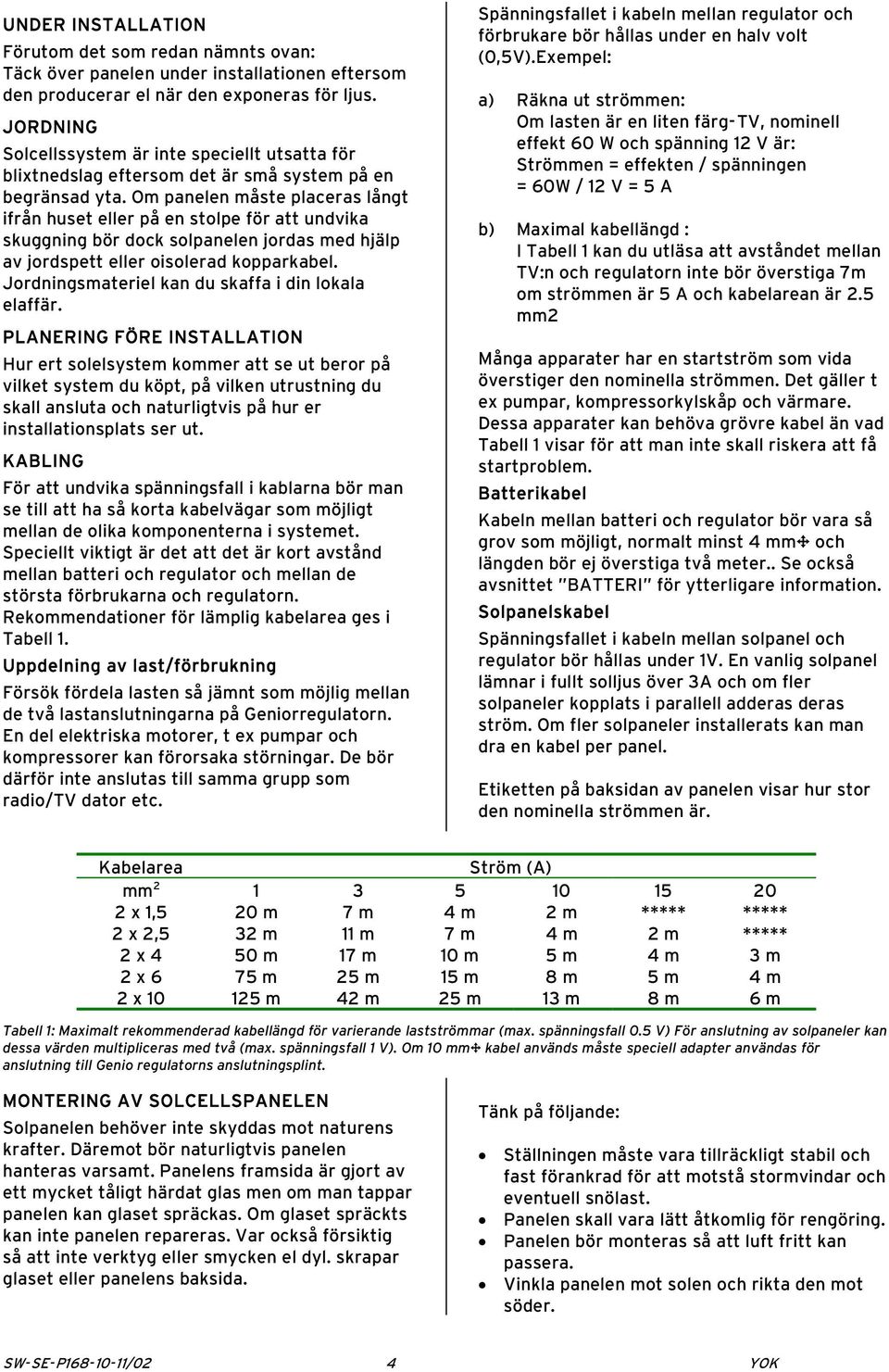

4 UNDER INSTALLATION Förutom det som redan nämnts ovan: Täck över panelen under installationen eftersom den producerar el när den exponeras för ljus. JORDNING Solcellssystem är inte speciellt utsatta för blixtnedslag eftersom det är små system på en begränsad yta. Om panelen måste placeras långt ifrån huset eller på en stolpe för att undvika skuggning bör dock solpanelen jordas med hjälp av jordspett eller oisolerad kopparkabel. Jordningsmateriel kan du skaffa i din lokala elaffär. PLANERING FÖRE INSTALLATION Hur ert solelsystem kommer att se ut beror på vilket system du köpt, på vilken utrustning du skall ansluta och naturligtvis på hur er installationsplats ser ut. KABLING För att undvika spänningsfall i kablarna bör man se till att ha så korta kabelvägar som möjligt mellan de olika komponenterna i systemet. Speciellt viktigt är det att det är kort avstånd mellan batteri och regulator och mellan de största förbrukarna och regulatorn. Rekommendationer för lämplig kabelarea ges i Tabell 1. Uppdelning av last/förbrukning Försök fördela lasten så jämnt som möjlig mellan de två lastanslutningarna på Geniorregulatorn. En del elektriska motorer, t ex pumpar och kompressorer kan förorsaka störningar. De bör därför inte anslutas till samma grupp som radio/tv dator etc. Spänningsfallet i kabeln mellan regulator och förbrukare bör hållas under en halv volt (0,5V).Exempel: a) Räkna ut strömmen: Om lasten är en liten färg-tv, nominell effekt 60 W och spänning 12 V är: Strömmen = effekten / spänningen = 60W / 12 V = 5 A b) Maximal kabellängd : I Tabell 1 kan du utläsa att avståndet mellan TV:n och regulatorn inte bör överstiga 7m om strömmen är 5 A och kabelarean är 2.5 mm2 Många apparater har en startström som vida överstiger den nominella strömmen. Det gäller t ex pumpar, kompressorkylskåp och värmare. Dessa apparater kan behöva grövre kabel än vad Tabell 1 visar för att man inte skall riskera att få startproblem. Batterikabel Kabeln mellan batteri och regulator bör vara så grov som möjligt, normalt minst 4 mm² och längden bör ej överstiga två meter.. Se också avsnittet BATTERI för ytterligare information. Solpanelskabel Spänningsfallet i kabeln mellan solpanel och regulator bör hållas under 1V. En vanlig solpanel lämnar i fullt solljus över 3A och om fler solpaneler kopplats i parallell adderas deras ström. Om fler solpaneler installerats kan man dra en kabel per panel. Etiketten på baksidan av panelen visar hur stor den nominella strömmen är. Kabelarea Ström (A) mm x 1,5 20 m 7 m 4 m 2 m ***** ***** 2 x 2,5 32 m 11 m 7 m 4 m 2 m ***** 2 x 4 50 m 17 m 10 m 5 m 4 m 3 m 2 x 6 75 m 25 m 15 m 8 m 5 m 4 m 2 x m 42 m 25 m 13 m 8 m 6 m Tabell 1: Maximalt rekommenderad kabellängd för varierande lastströmmar (max. spänningsfall 0.5 V) För anslutning av solpaneler kan dessa värden multipliceras med två (max. spänningsfall 1 V). Om 10 mm² kabel används måste speciell adapter användas för anslutning till Genio regulatorns anslutningsplint. MONTERING AV SOLCELLSPANELEN Solpanelen behöver inte skyddas mot naturens krafter. Däremot bör naturligtvis panelen hanteras varsamt. Panelens framsida är gjort av ett mycket tåligt härdat glas men om man tappar panelen kan glaset spräckas. Om glaset spräckts kan inte panelen repareras. Var också försiktig så att inte verktyg eller smycken el dyl. skrapar glaset eller panelens baksida. Tänk på följande: Ställningen måste vara tillräckligt stabil och fast förankrad för att motstå stormvindar och eventuell snölast. Panelen skall vara lätt åtkomlig för rengöring. Panelen bör monteras så att luft fritt kan passera. Vinkla panelen mot solen och rikta den mot söder. SW-SE-P /02 4 YOK

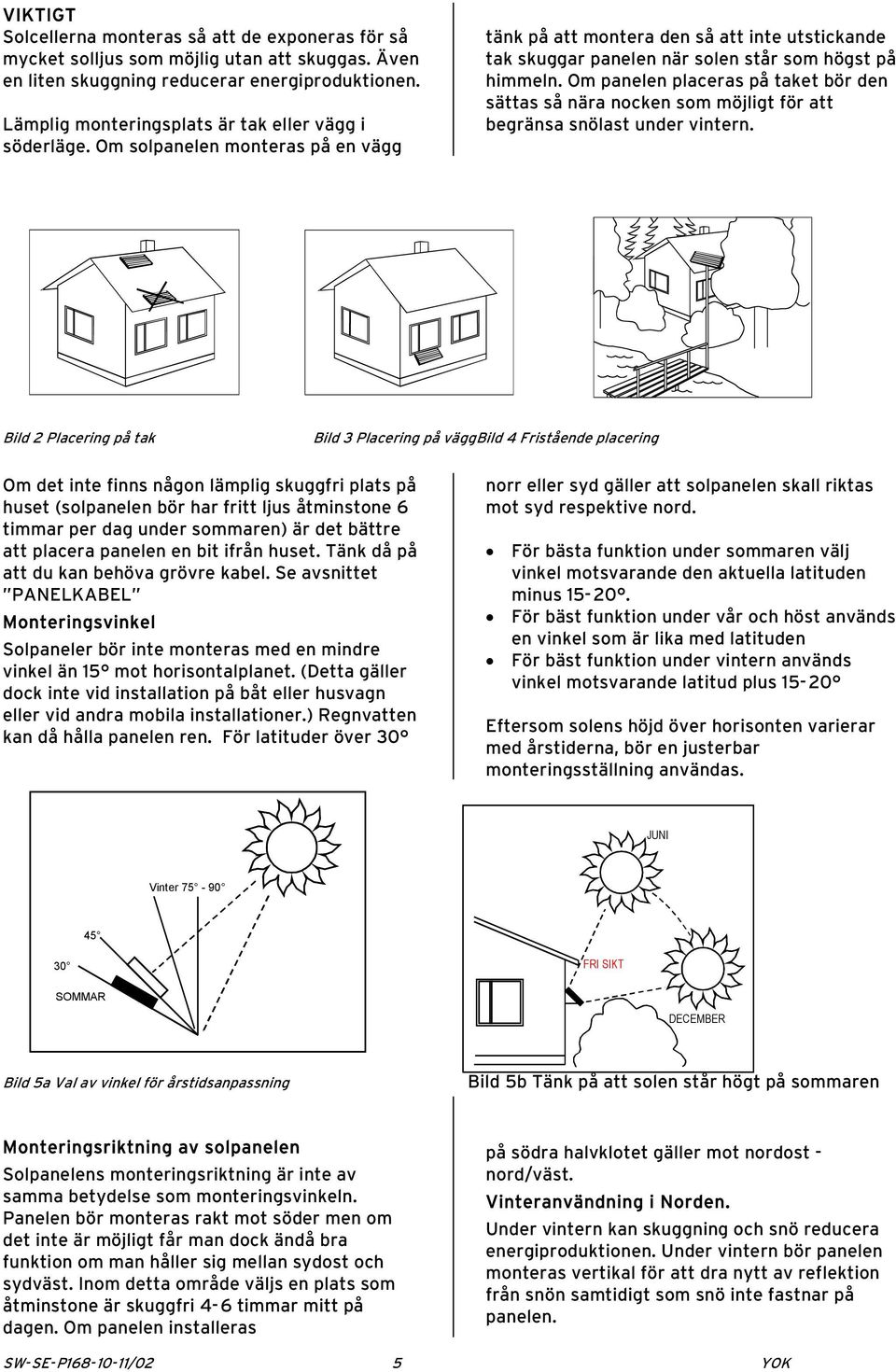

5 VIKTIGT Solcellerna monteras så att de exponeras för så mycket solljus som möjlig utan att skuggas. Även en liten skuggning reducerar energiproduktionen. Lämplig monteringsplats är tak eller vägg i söderläge. Om solpanelen monteras på en vägg tänk på att montera den så att inte utstickande tak skuggar panelen när solen står som högst på himmeln. Om panelen placeras på taket bör den sättas så nära nocken som möjligt för att begränsa snölast under vintern. Bild 2 Placering på tak Bild 3 Placering på väggbild 4 Fristående placering Om det inte finns någon lämplig skuggfri plats på huset (solpanelen bör har fritt ljus åtminstone 6 timmar per dag under sommaren) är det bättre att placera panelen en bit ifrån huset. Tänk då på att du kan behöva grövre kabel. Se avsnittet PANELKABEL Monteringsvinkel Solpaneler bör inte monteras med en mindre vinkel än 15 mot horisontalplanet. (Detta gäller dock inte vid installation på båt eller husvagn eller vid andra mobila installationer.) Regnvatten kan då hålla panelen ren. För latituder över 30 norr eller syd gäller att solpanelen skall riktas mot syd respektive nord. För bästa funktion under sommaren välj vinkel motsvarande den aktuella latituden minus För bäst funktion under vår och höst används en vinkel som är lika med latituden För bäst funktion under vintern används vinkel motsvarande latitud plus Eftersom solens höjd över horisonten varierar med årstiderna, bör en justerbar monteringsställning användas. JUNI Vinter FRI SIKT SOMMAR DECEMBER Bild 5a Val av vinkel för årstidsanpassning Bild 5b Tänk på att solen står högt på sommaren Monteringsriktning av solpanelen Solpanelens monteringsriktning är inte av samma betydelse som monteringsvinkeln. Panelen bör monteras rakt mot söder men om det inte är möjligt får man dock ändå bra funktion om man håller sig mellan sydost och sydväst. Inom detta område väljs en plats som åtminstone är skuggfri 4-6 timmar mitt på dagen. Om panelen installeras på södra halvklotet gäller mot nordost - nord/väst. Vinteranvändning i Norden. Under vintern kan skuggning och snö reducera energiproduktionen. Under vintern bör panelen monteras vertikal för att dra nytt av reflektion från snön samtidigt som snö inte fastnar på panelen. SW-SE-P /02 5 YOK

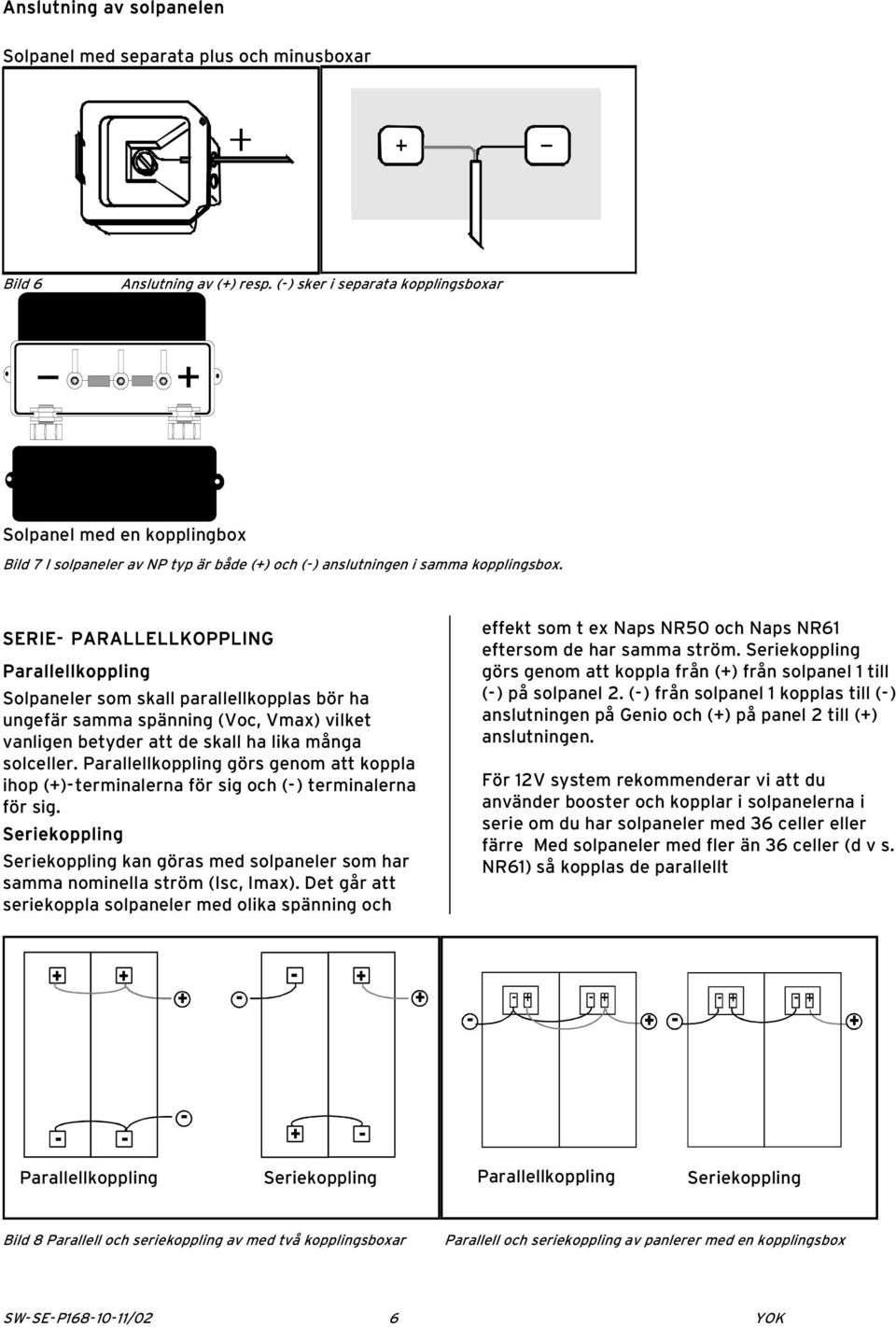

6 Anslutning av solpanelen Solpanel med separata plus och minusboxar Bild 6 Anslutning av (+) resp. (-) sker i separata kopplingsboxar Solpanel med en kopplingbox Bild 7 I solpaneler av NP typ är både (+) och (-) anslutningen i samma kopplingsbox. SERIE- PARALLELLKOPPLING Parallellkoppling Solpaneler som skall parallellkopplas bör ha ungefär samma spänning (Voc, Vmax) vilket vanligen betyder att de skall ha lika många solceller. Parallellkoppling görs genom att koppla ihop (+)- terminalerna för sig och (-) terminalerna för sig. Seriekoppling Seriekoppling kan göras med solpaneler som har samma nominella ström (Isc, Imax). Det går att seriekoppla solpaneler med olika spänning och effekt som t ex Naps NR50 och Naps NR61 eftersom de har samma ström. Seriekoppling görs genom att koppla från (+) från solpanel 1 till (-) på solpanel 2. (-) från solpanel 1 kopplas till (-) anslutningen på Genio och (+) på panel 2 till (+) anslutningen. För 12V system rekommenderar vi att du använder booster och kopplar i solpanelerna i serie om du har solpaneler med 36 celler eller färre Med solpaneler med fler än 36 celler (d v s. NR61) så kopplas de parallellt Parallellkoppling Seriekoppling Parallellkoppling Seriekoppling Bild 8 Parallell och seriekoppling av med två kopplingsboxar Parallell och seriekoppling av panlerer med en kopplingsbox SW-SE-P /02 6 YOK

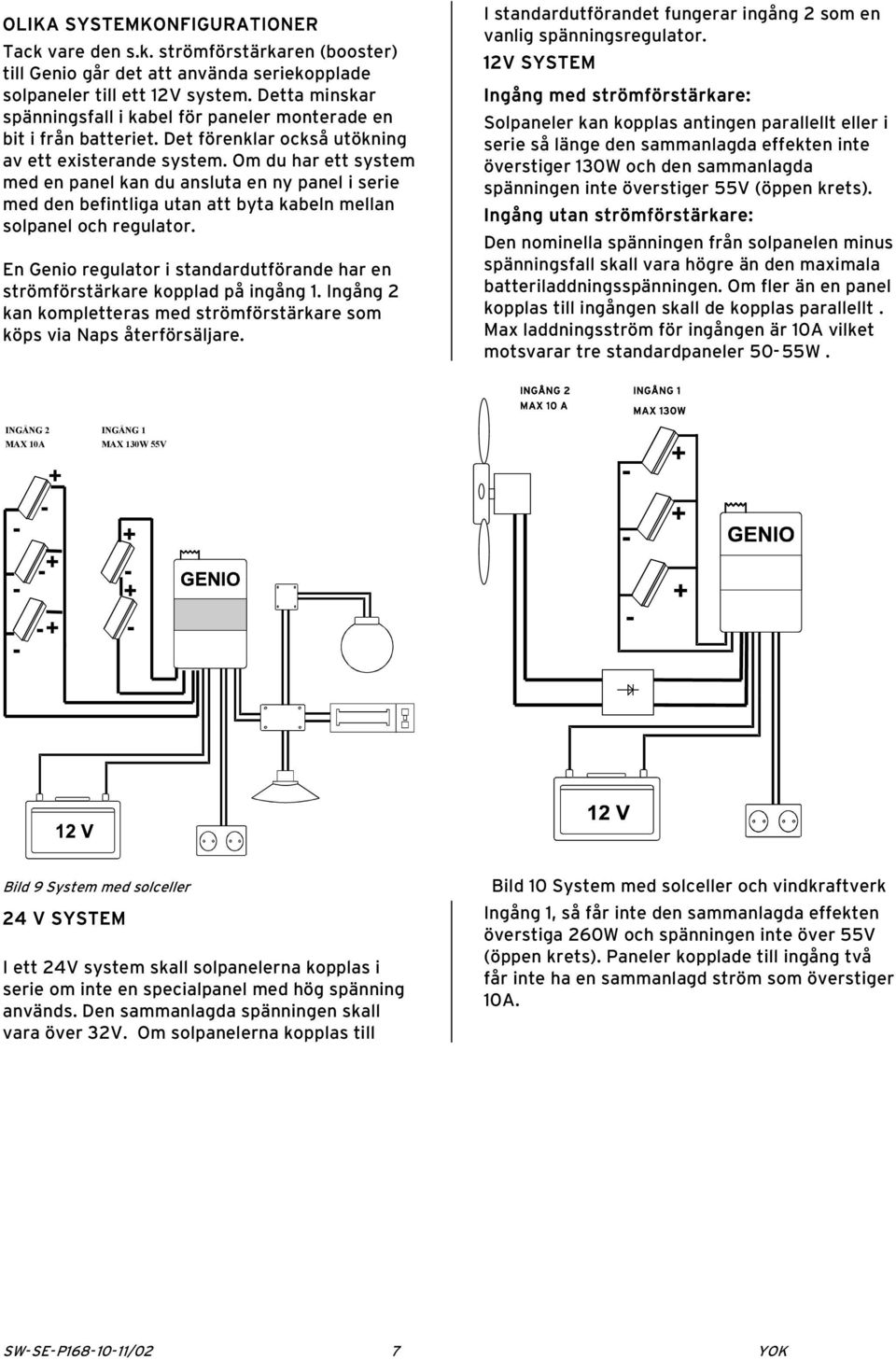

7 OLIKA SYSTEMKONFIGURATIONER Tack vare den s.k. strömförstärkaren (booster) till Genio går det att använda seriekopplade solpaneler till ett 12V system. Detta minskar spänningsfall i kabel för paneler monterade en bit i från batteriet. Det förenklar också utökning av ett existerande system. Om du har ett system med en panel kan du ansluta en ny panel i serie med den befintliga utan att byta kabeln mellan solpanel och regulator. En Genio regulator i standardutförande har en strömförstärkare kopplad på ingång 1. Ingång 2 kan kompletteras med strömförstärkare som köps via Naps återförsäljare. I standardutförandet fungerar ingång 2 som en vanlig spänningsregulator. 12V SYSTEM Ingång med strömförstärkare: Solpaneler kan kopplas antingen parallellt eller i serie så länge den sammanlagda effekten inte överstiger 130W och den sammanlagda spänningen inte överstiger 55V (öppen krets). Ingång utan strömförstärkare: Den nominella spänningen från solpanelen minus spänningsfall skall vara högre än den maximala batteriladdningsspänningen. Om fler än en panel kopplas till ingången skall de kopplas parallellt. Max laddningsström för ingången är 10A vilket motsvarar tre standardpaneler 50-55W. INGÅNG 2 MAX 10 A INGÅNG 1 MAX 130W INGÅNG 2 MAX 10A INGÅNG 1 MAX 130W 55V Bild 9 System med solceller 24 V SYSTEM I ett 24V system skall solpanelerna kopplas i serie om inte en specialpanel med hög spänning används. Den sammanlagda spänningen skall vara över 32V. Om solpanelerna kopplas till Bild 10 System med solceller och vindkraftverk Ingång 1, så får inte den sammanlagda effekten överstiga 260W och spänningen inte över 55V (öppen krets). Paneler kopplade till ingång två får inte ha en sammanlagd ström som överstiger 10A. SW-SE-P /02 7 YOK

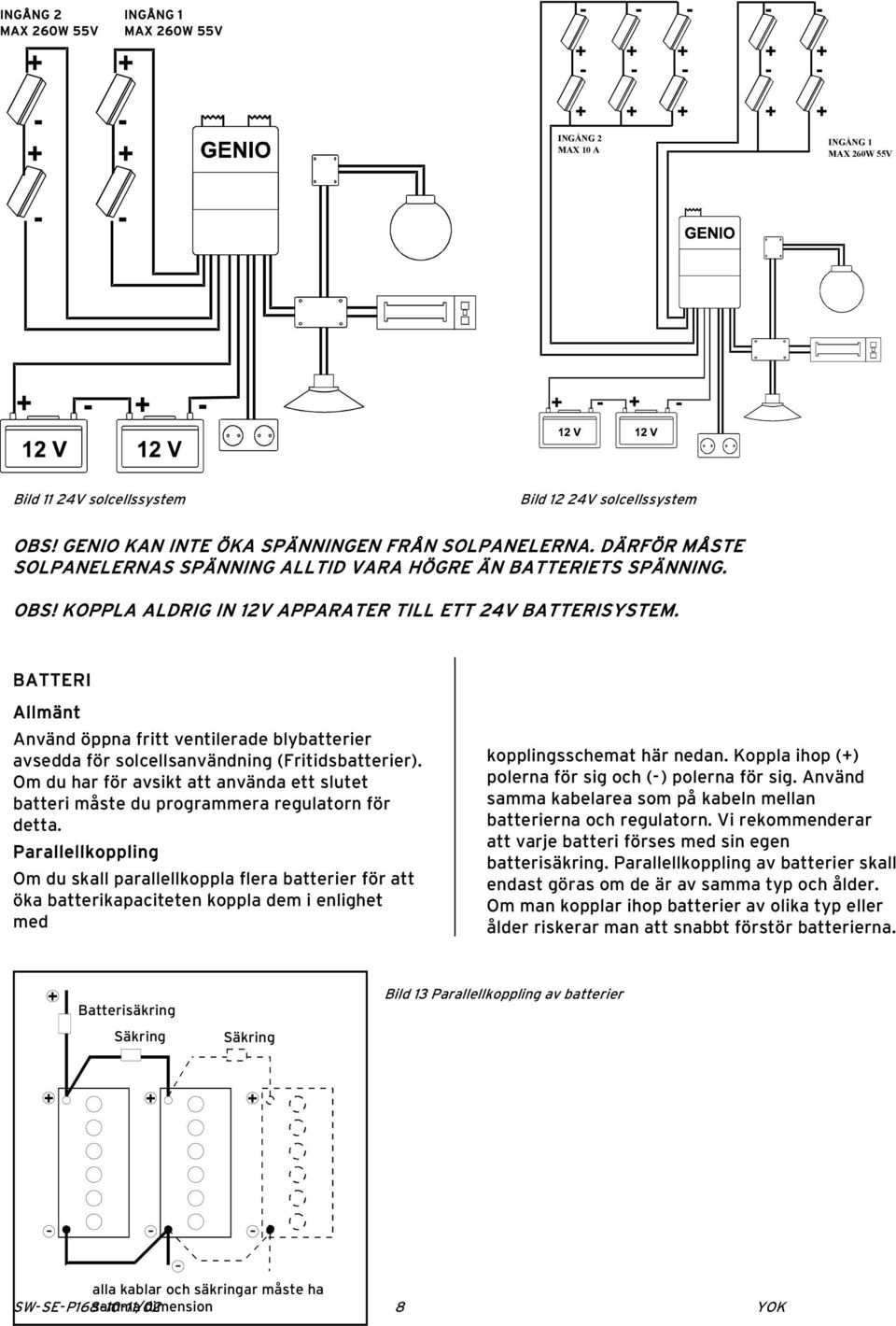

8 INGÅNG 2 MAX 260W 55V INGÅNG 1 MAX 260W 55V INGÅNG 2 MAX 10 A INGÅNG 1 MAX 260W 55V Bild 11 24V solcellssystem Bild 12 24V solcellssystem OBS! GENIO KAN INTE ÖKA SPÄNNINGEN FRÅN SOLPANELERNA. DÄRFÖR MÅSTE SOLPANELERNAS SPÄNNING ALLTID VARA HÖGRE ÄN BATTERIETS SPÄNNING. OBS! KOPPLA ALDRIG IN 12V APPARATER TILL ETT 24V BATTERISYSTEM. BATTERI Allmänt Använd öppna fritt ventilerade blybatterier avsedda för solcellsanvändning (Fritidsbatterier). Om du har för avsikt att använda ett slutet batteri måste du programmera regulatorn för detta. Parallellkoppling Om du skall parallellkoppla flera batterier för att öka batterikapaciteten koppla dem i enlighet med kopplingsschemat här nedan. Koppla ihop (+) polerna för sig och (-) polerna för sig. Använd samma kabelarea som på kabeln mellan batterierna och regulatorn. Vi rekommenderar att varje batteri förses med sin egen batterisäkring. Parallellkoppling av batterier skall endast göras om de är av samma typ och ålder. Om man kopplar ihop batterier av olika typ eller ålder riskerar man att snabbt förstör batterierna. Batterisäkring Säkring Säkring Bild 13 Parallellkoppling av batterier alla kablar och säkringar måste ha SW-SE-P /02 samma dimension 8 YOK

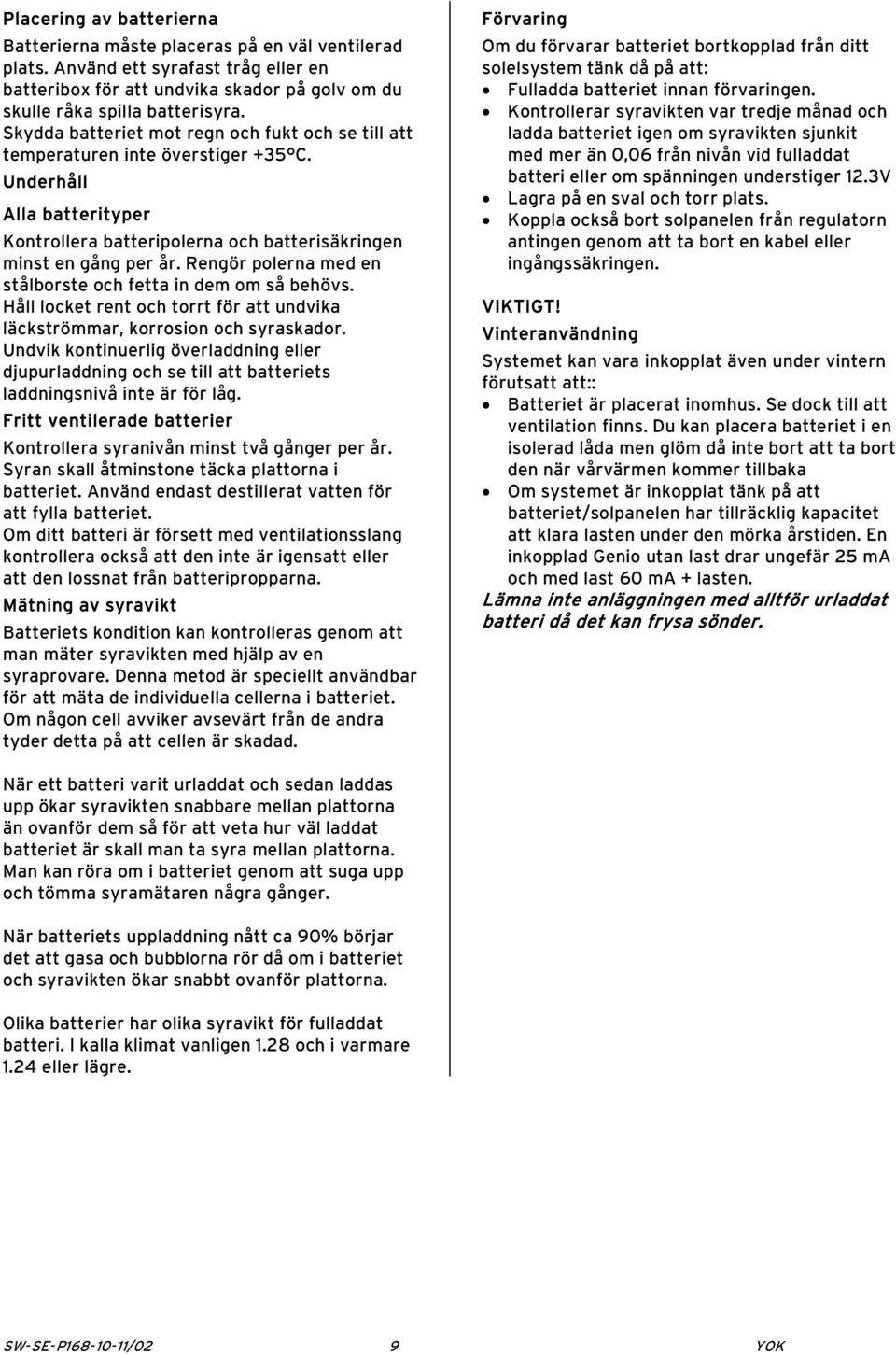

9 Placering av batterierna Batterierna måste placeras på en väl ventilerad plats. Använd ett syrafast tråg eller en batteribox för att undvika skador på golv om du skulle råka spilla batterisyra. Skydda batteriet mot regn och fukt och se till att temperaturen inte överstiger +35 C. Underhåll Alla batterityper Kontrollera batteripolerna och batterisäkringen minst en gång per år. Rengör polerna med en stålborste och fetta in dem om så behövs. Håll locket rent och torrt för att undvika läckströmmar, korrosion och syraskador. Undvik kontinuerlig överladdning eller djupurladdning och se till att batteriets laddningsnivå inte är för låg. Fritt ventilerade batterier Kontrollera syranivån minst två gånger per år. Syran skall åtminstone täcka plattorna i batteriet. Använd endast destillerat vatten för att fylla batteriet. Om ditt batteri är försett med ventilationsslang kontrollera också att den inte är igensatt eller att den lossnat från batteripropparna. Mätning av syravikt Batteriets kondition kan kontrolleras genom att man mäter syravikten med hjälp av en syraprovare. Denna metod är speciellt användbar för att mäta de individuella cellerna i batteriet. Om någon cell avviker avsevärt från de andra tyder detta på att cellen är skadad. Förvaring Om du förvarar batteriet bortkopplad från ditt solelsystem tänk då på att: Fulladda batteriet innan förvaringen. Kontrollerar syravikten var tredje månad och ladda batteriet igen om syravikten sjunkit med mer än 0,06 från nivån vid fulladdat batteri eller om spänningen understiger 12.3V Lagra på en sval och torr plats. Koppla också bort solpanelen från regulatorn antingen genom att ta bort en kabel eller ingångssäkringen. VIKTIGT! Vinteranvändning Systemet kan vara inkopplat även under vintern förutsatt att:: Batteriet är placerat inomhus. Se dock till att ventilation finns. Du kan placera batteriet i en isolerad låda men glöm då inte bort att ta bort den när vårvärmen kommer tillbaka Om systemet är inkopplat tänk på att batteriet/solpanelen har tillräcklig kapacitet att klara lasten under den mörka årstiden. En inkopplad Genio utan last drar ungefär 25 ma och med last 60 ma + lasten. Lämna inte anläggningen med alltför urladdat batteri då det kan frysa sönder. När ett batteri varit urladdat och sedan laddas upp ökar syravikten snabbare mellan plattorna än ovanför dem så för att veta hur väl laddat batteriet är skall man ta syra mellan plattorna. Man kan röra om i batteriet genom att suga upp och tömma syramätaren några gånger. När batteriets uppladdning nått ca 90% börjar det att gasa och bubblorna rör då om i batteriet och syravikten ökar snabbt ovanför plattorna. Olika batterier har olika syravikt för fulladdat batteri. I kalla klimat vanligen 1.28 och i varmare 1.24 eller lägre. SW-SE-P /02 9 YOK

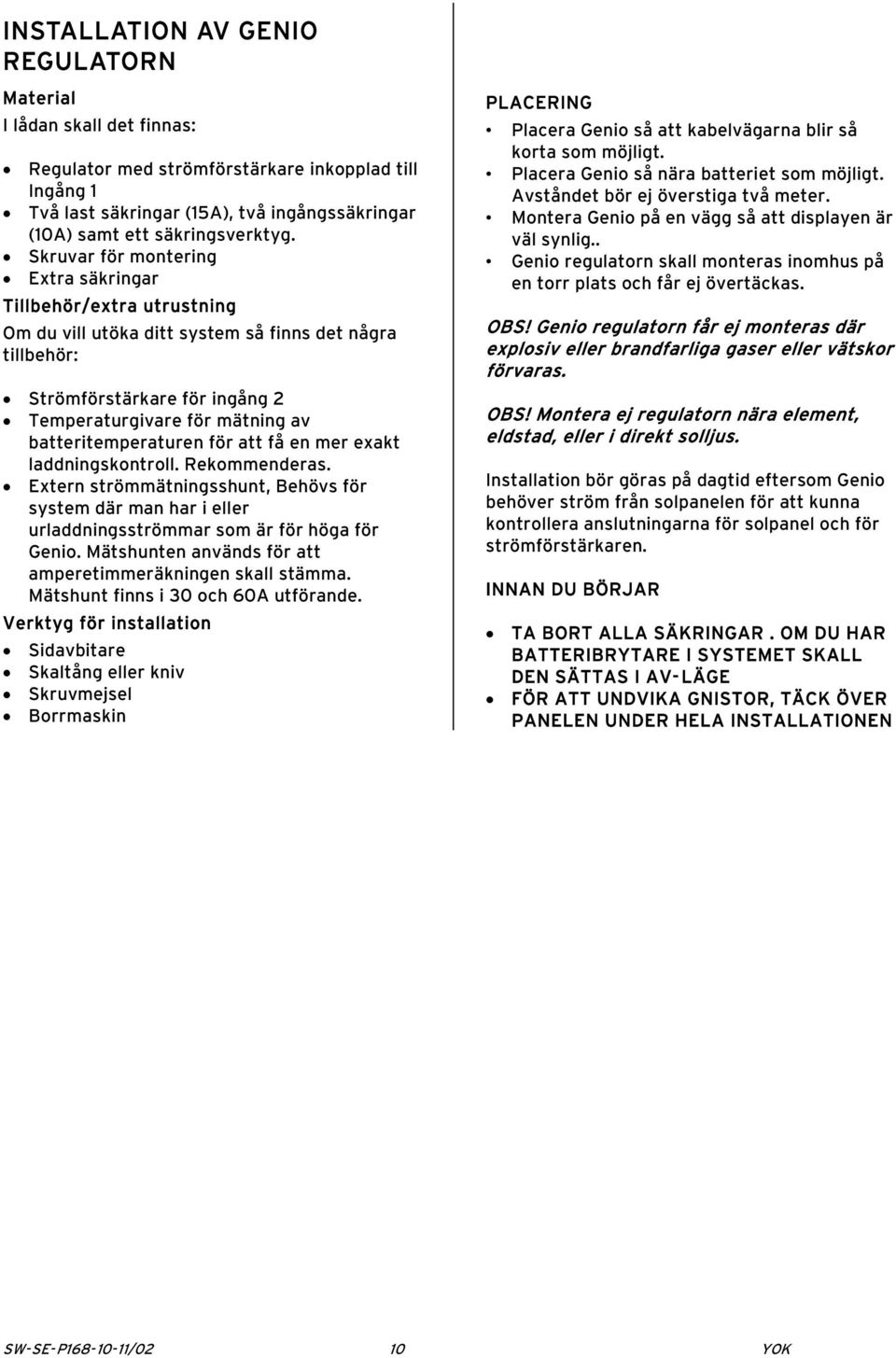

10 INSTALLATION AV GENIO REGULATORN Material I lådan skall det finnas: Regulator med strömförstärkare inkopplad till Ingång 1 Två last säkringar (15A), två ingångssäkringar (10A) samt ett säkringsverktyg. Skruvar för montering Extra säkringar Tillbehör/extra utrustning Om du vill utöka ditt system så finns det några tillbehör: Strömförstärkare för ingång 2 Temperaturgivare för mätning av batteritemperaturen för att få en mer exakt laddningskontroll. Rekommenderas. Extern strömmätningsshunt, Behövs för system där man har i eller urladdningsströmmar som är för höga för Genio. Mätshunten används för att amperetimmeräkningen skall stämma. Mätshunt finns i 30 och 60A utförande. Verktyg för installation Sidavbitare Skaltång eller kniv Skruvmejsel Borrmaskin PLACERING Placera Genio så att kabelvägarna blir så korta som möjligt. Placera Genio så nära batteriet som möjligt. Avståndet bör ej överstiga två meter. Montera Genio på en vägg så att displayen är väl synlig.. Genio regulatorn skall monteras inomhus på en torr plats och får ej övertäckas. OBS! Genio regulatorn får ej monteras där explosiv eller brandfarliga gaser eller vätskor förvaras. OBS! Montera ej regulatorn nära element, eldstad, eller i direkt solljus. Installation bör göras på dagtid eftersom Genio behöver ström från solpanelen för att kunna kontrollera anslutningarna för solpanel och för strömförstärkaren. INNAN DU BÖRJAR TA BORT ALLA SÄKRINGAR. OM DU HAR BATTERIBRYTARE I SYSTEMET SKALL DEN SÄTTAS I AV-LÄGE FÖR ATT UNDVIKA GNISTOR, TÄCK ÖVER PANELEN UNDER HELA INSTALLATIONEN SW- SE- P /02 10 YOK

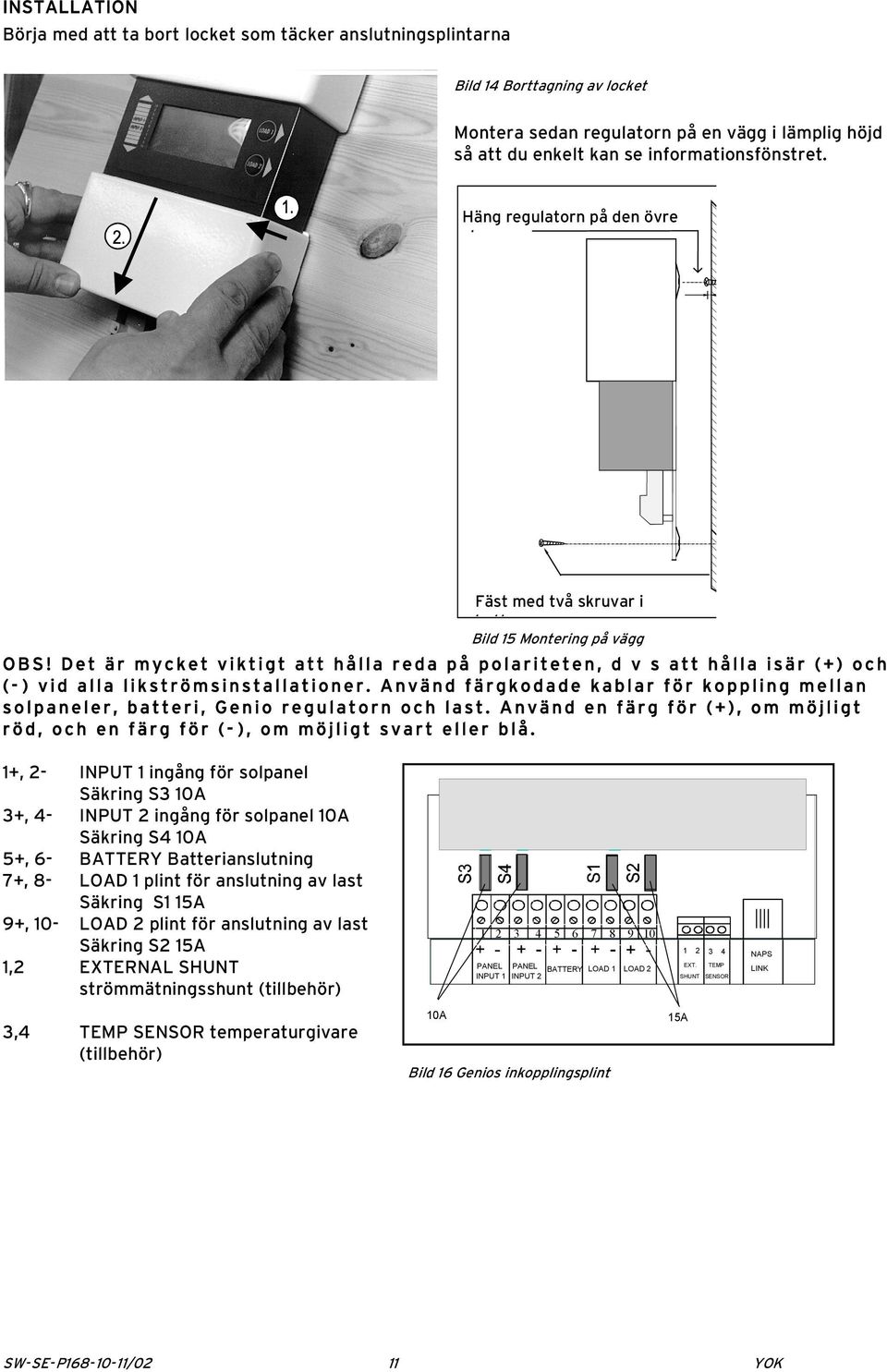

11 INSTALLATION Börja med att ta bort locket som täcker anslutningsplintarna Bild 14 Borttagning av locket Montera sedan regulatorn på en vägg i lämplig höjd så att du enkelt kan se informationsfönstret. Häng regulatorn på den övre k Fäst med två skruvar i b tt Bild 15 Montering på vägg OBS! Det är mycket viktigt att hålla reda på polariteten, d v s att hålla isär (+) och (-) vid alla likströmsinstallationer. Använd färgkodade kablar för koppling mellan solpaneler, batteri, Genio regulatorn och last. Använd en färg för (+), om möjligt röd, och en färg för (-), om möjligt svart eller blå. 1+, 2- INPUT 1 ingång för solpanel Säkring S3 10A 3+, 4- INPUT 2 ingång för solpanel 10A Säkring S4 10A 5+, 6- BATTERY Batterianslutning 7+, 8- LOAD 1 plint för anslutning av last Säkring S1 15A 9+, 10- LOAD 2 plint för anslutning av last Säkring S2 15A 1,2 EXTERNAL SHUNT strömmätningsshunt (tillbehör) PANEL PANEL BATTERY LOAD 1 LOAD 2 INPUT 1 INPUT EXT. TEMP SHUNT SENSOR NAPS LINK 3,4 TEMP SENSOR temperaturgivare (tillbehör) 10A Bild 16 Genios inkopplingsplint 15A SW- SE- P /02 11 YOK

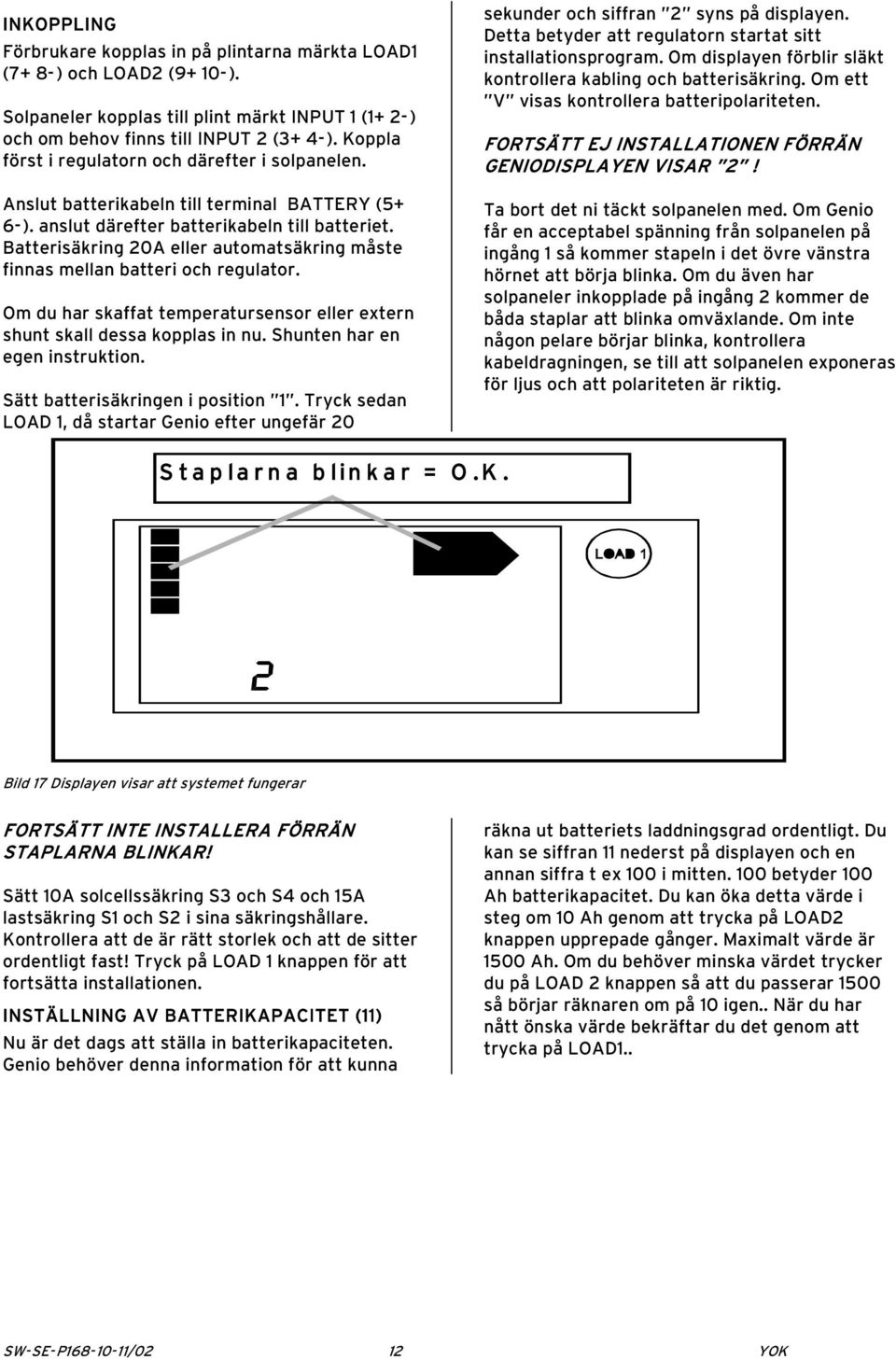

12 INKOPPLING Förbrukare kopplas in på plintarna märkta LOAD1 (7+ 8-) och LOAD2 (9+ 10-). Solpaneler kopplas till plint märkt INPUT 1 (1+ 2-) och om behov finns till INPUT 2 (3+ 4-). Koppla först i regulatorn och därefter i solpanelen. Anslut batterikabeln till terminal BATTERY (5+ 6-). anslut därefter batterikabeln till batteriet. Batterisäkring 20A eller automatsäkring måste finnas mellan batteri och regulator. Om du har skaffat temperatursensor eller extern shunt skall dessa kopplas in nu. Shunten har en egen instruktion. Sätt batterisäkringen i position 1. Tryck sedan LOAD 1, då startar Genio efter ungefär 20 sekunder och siffran 2 syns på displayen. Detta betyder att regulatorn startat sitt installationsprogram. Om displayen förblir släkt kontrollera kabling och batterisäkring. Om ett V visas kontrollera batteripolariteten. FORTSÄTT EJ INSTALLATIONEN FÖRRÄN GENIODISPLAYEN VISAR 2! Ta bort det ni täckt solpanelen med. Om Genio får en acceptabel spänning från solpanelen på ingång 1 så kommer stapeln i det övre vänstra hörnet att börja blinka. Om du även har solpaneler inkopplade på ingång 2 kommer de båda staplar att blinka omväxlande. Om inte någon pelare börjar blinka, kontrollera kabeldragningen, se till att solpanelen exponeras för ljus och att polariteten är riktig. Staplarna blinkar = O.K. Bild 17 Displayen visar att systemet fungerar FORTSÄTT INTE INSTALLERA FÖRRÄN STAPLARNA BLINKAR! Sätt 10A solcellssäkring S3 och S4 och 15A lastsäkring S1 och S2 i sina säkringshållare. Kontrollera att de är rätt storlek och att de sitter ordentligt fast! Tryck på LOAD 1 knappen för att fortsätta installationen. INSTÄLLNING AV BATTERIKAPACITET (11) Nu är det dags att ställa in batterikapaciteten. Genio behöver denna information för att kunna räkna ut batteriets laddningsgrad ordentligt. Du kan se siffran 11 nederst på displayen och en annan siffra t ex 100 i mitten. 100 betyder 100 Ah batterikapacitet. Du kan öka detta värde i steg om 10 Ah genom att trycka på LOAD2 knappen upprepade gånger. Maximalt värde är 1500 Ah. Om du behöver minska värdet trycker du på LOAD 2 knappen så att du passerar 1500 så börjar räknaren om på 10 igen.. När du har nått önska värde bekräftar du det genom att trycka på LOAD1.. SW- SE- P /02 12 YOK

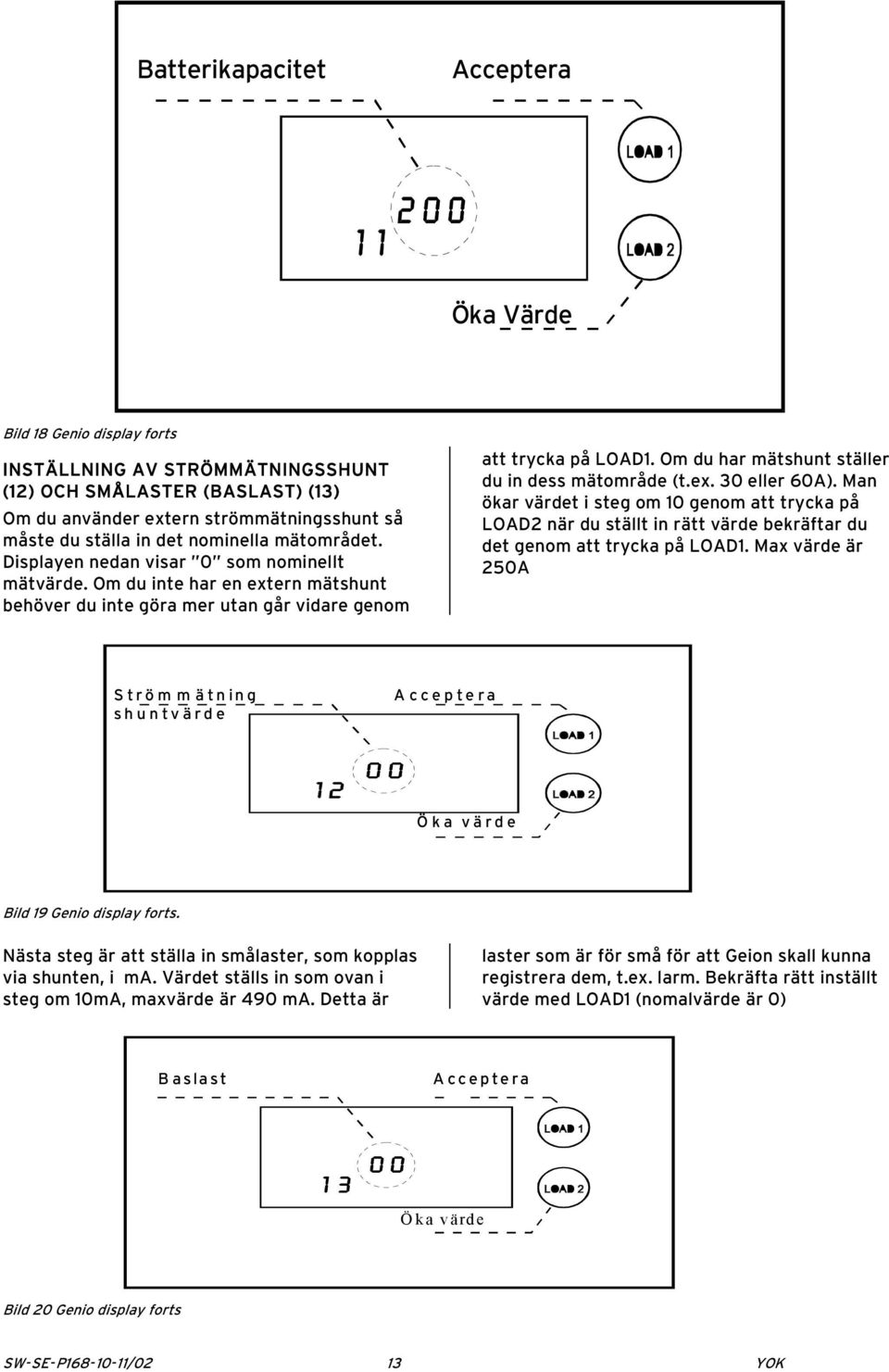

13 Batterikapacitet Acceptera Öka Värde Bild 18 Genio display forts INSTÄLLNING AV STRÖMMÄTNINGSSHUNT (12) OCH SMÅLASTER (BASLAST) (13) Om du använder extern strömmätningsshunt så måste du ställa in det nominella mätområdet. Displayen nedan visar 0 som nominellt mätvärde. Om du inte har en extern mätshunt behöver du inte göra mer utan går vidare genom att trycka på LOAD1. Om du har mätshunt ställer du in dess mätområde (t.ex. 30 eller 60A). Man ökar värdet i steg om 10 genom att trycka på LOAD2 när du ställt in rätt värde bekräftar du det genom att trycka på LOAD1. Max värde är 250A Strömmätning shuntvärde Acceptera Öka värde Bild 19 Genio display forts. Nästa steg är att ställa in smålaster, som kopplas via shunten, i ma. Värdet ställs in som ovan i steg om 10mA, maxvärde är 490 ma. Detta är laster som är för små för att Geion skall kunna registrera dem, t.ex. larm. Bekräfta rätt inställt värde med LOAD1 (nomalvärde är 0) Baslast Acceptera Öka värde Bild 20 Genio display forts SW- SE- P /02 13 YOK

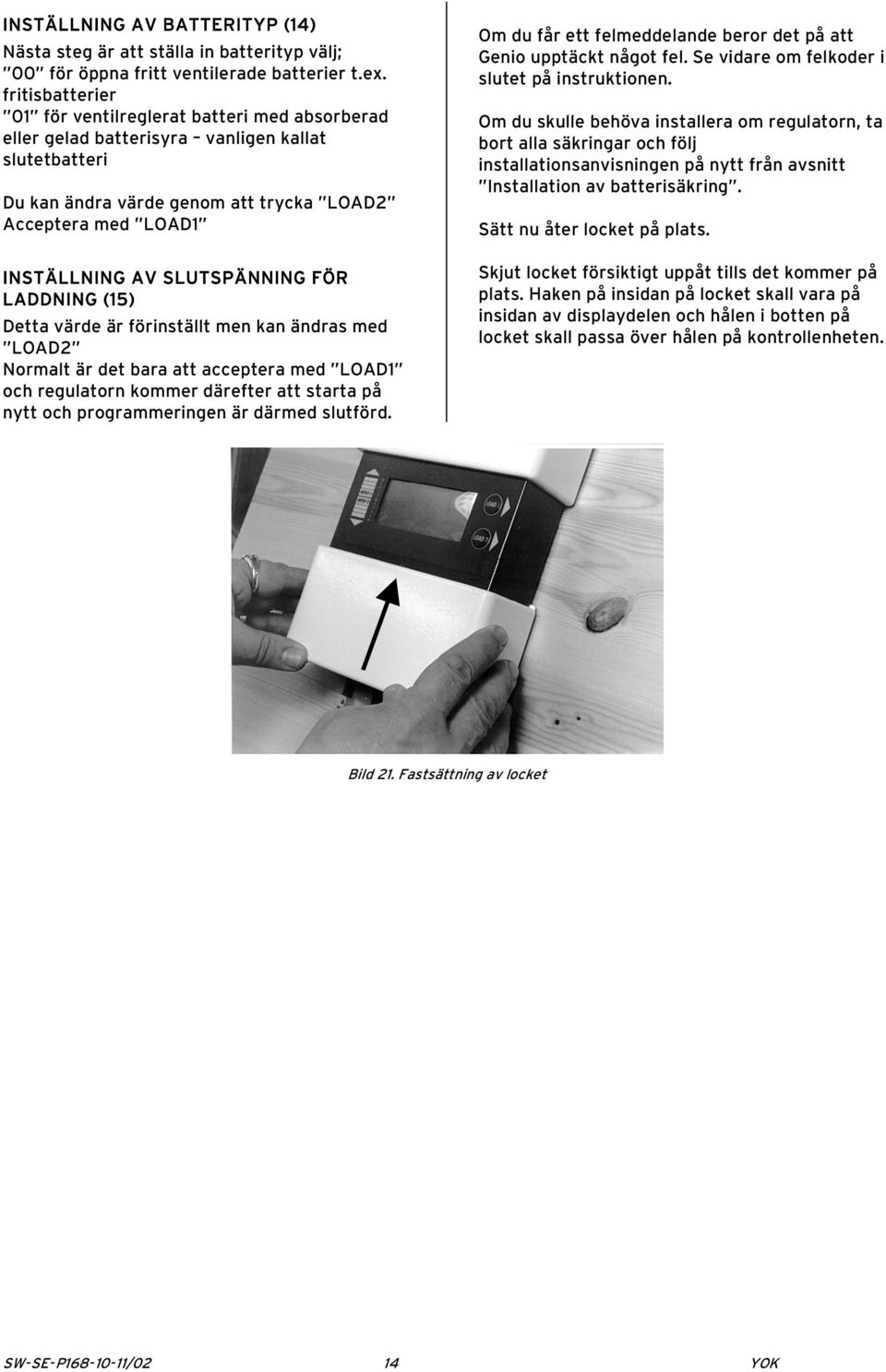

14 INSTÄLLNING AV BATTERITYP (14) Nästa steg är att ställa in batterityp välj; 00 för öppna fritt ventilerade batterier t.ex. fritisbatterier 01 för ventilreglerat batteri med absorberad eller gelad batterisyra vanligen kallat slutetbatteri Du kan ändra värde genom att trycka LOAD2 Acceptera med LOAD1 INSTÄLLNING AV SLUTSPÄNNING FÖR LADDNING (15) Detta värde är förinställt men kan ändras med LOAD2 Normalt är det bara att acceptera med LOAD1 och regulatorn kommer därefter att starta på nytt och programmeringen är därmed slutförd. Om du får ett felmeddelande beror det på att Genio upptäckt något fel. Se vidare om felkoder i slutet på instruktionen. Om du skulle behöva installera om regulatorn, ta bort alla säkringar och följ installationsanvisningen på nytt från avsnitt Installation av batterisäkring. Sätt nu åter locket på plats. Skjut locket försiktigt uppåt tills det kommer på plats. Haken på insidan på locket skall vara på insidan av displaydelen och hålen i botten på locket skall passa över hålen på kontrollenheten. Bild 21. Fastsättning av locket SW- SE- P /02 14 YOK

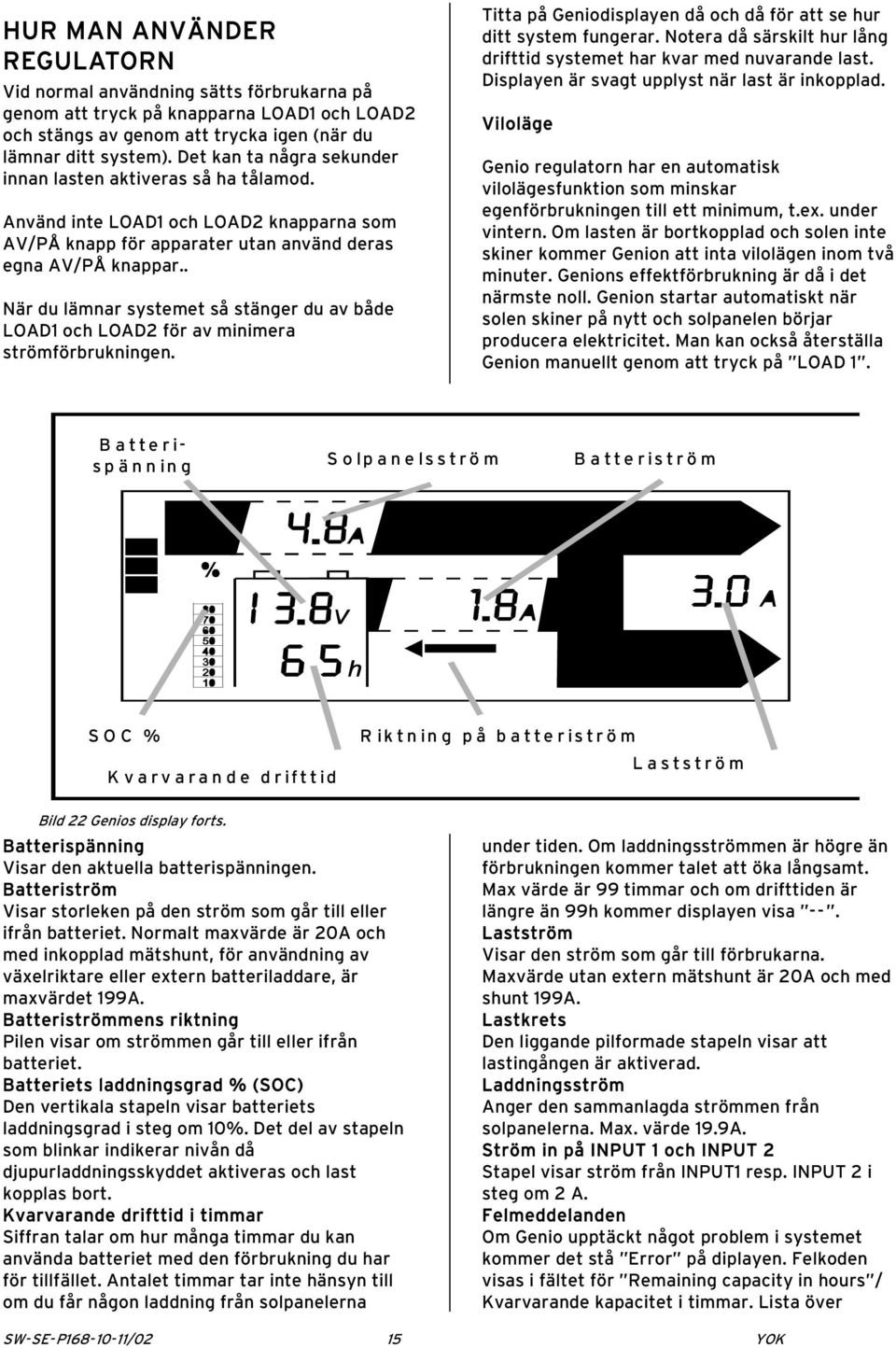

15 HUR MAN ANVÄNDER REGULATORN Vid normal användning sätts förbrukarna på genom att tryck på knapparna LOAD1 och LOAD2 och stängs av genom att trycka igen (när du lämnar ditt system). Det kan ta några sekunder innan lasten aktiveras så ha tålamod. Använd inte LOAD1 och LOAD2 knapparna som AV/PÅ knapp för apparater utan använd deras egna AV/PÅ knappar.. När du lämnar systemet så stänger du av både LOAD1 och LOAD2 för av minimera strömförbrukningen. Titta på Geniodisplayen då och då för att se hur ditt system fungerar. Notera då särskilt hur lång drifttid systemet har kvar med nuvarande last. Displayen är svagt upplyst när last är inkopplad. Viloläge Genio regulatorn har en automatisk vilolägesfunktion som minskar egenförbrukningen till ett minimum, t.ex. under vintern. Om lasten är bortkopplad och solen inte skiner kommer Genion att inta vilolägen inom två minuter. Genions effektförbrukning är då i det närmste noll. Genion startar automatiskt när solen skiner på nytt och solpanelen börjar producera elektricitet. Man kan också återställa Genion manuellt genom att tryck på LOAD 1. Batterispänning Solpanelsström Batteriström SOC % Kvarvarande drifttid Riktning på batteriström Lastström Bild 22 Genios display forts. Batterispänning Visar den aktuella batterispänningen. Batteriström Visar storleken på den ström som går till eller ifrån batteriet. Normalt maxvärde är 20A och med inkopplad mätshunt, för användning av växelriktare eller extern batteriladdare, är maxvärdet 199A. Batteriströmmens riktning Pilen visar om strömmen går till eller ifrån batteriet. Batteriets laddningsgrad % (SOC) Den vertikala stapeln visar batteriets laddningsgrad i steg om 10%. Det del av stapeln som blinkar indikerar nivån då djupurladdningsskyddet aktiveras och last kopplas bort. Kvarvarande drifttid i timmar Siffran talar om hur många timmar du kan använda batteriet med den förbrukning du har för tillfället. Antalet timmar tar inte hänsyn till om du får någon laddning från solpanelerna under tiden. Om laddningsströmmen är högre än förbrukningen kommer talet att öka långsamt. Max värde är 99 timmar och om drifttiden är längre än 99h kommer displayen visa --. Lastström Visar den ström som går till förbrukarna. Maxvärde utan extern mätshunt är 20A och med shunt 199A. Lastkrets Den liggande pilformade stapeln visar att lastingången är aktiverad. Laddningsström Anger den sammanlagda strömmen från solpanelerna. Max. värde 19.9A. Ström in på INPUT 1 och INPUT 2 Stapel visar ström från INPUT1 resp. INPUT 2 i steg om 2 A. Felmeddelanden Om Genio upptäckt något problem i systemet kommer det stå Error på diplayen. Felkoden visas i fältet för Remaining capacity in hours / Kvarvarande kapacitet i timmar. Lista över SW- SE- P /02 15 YOK

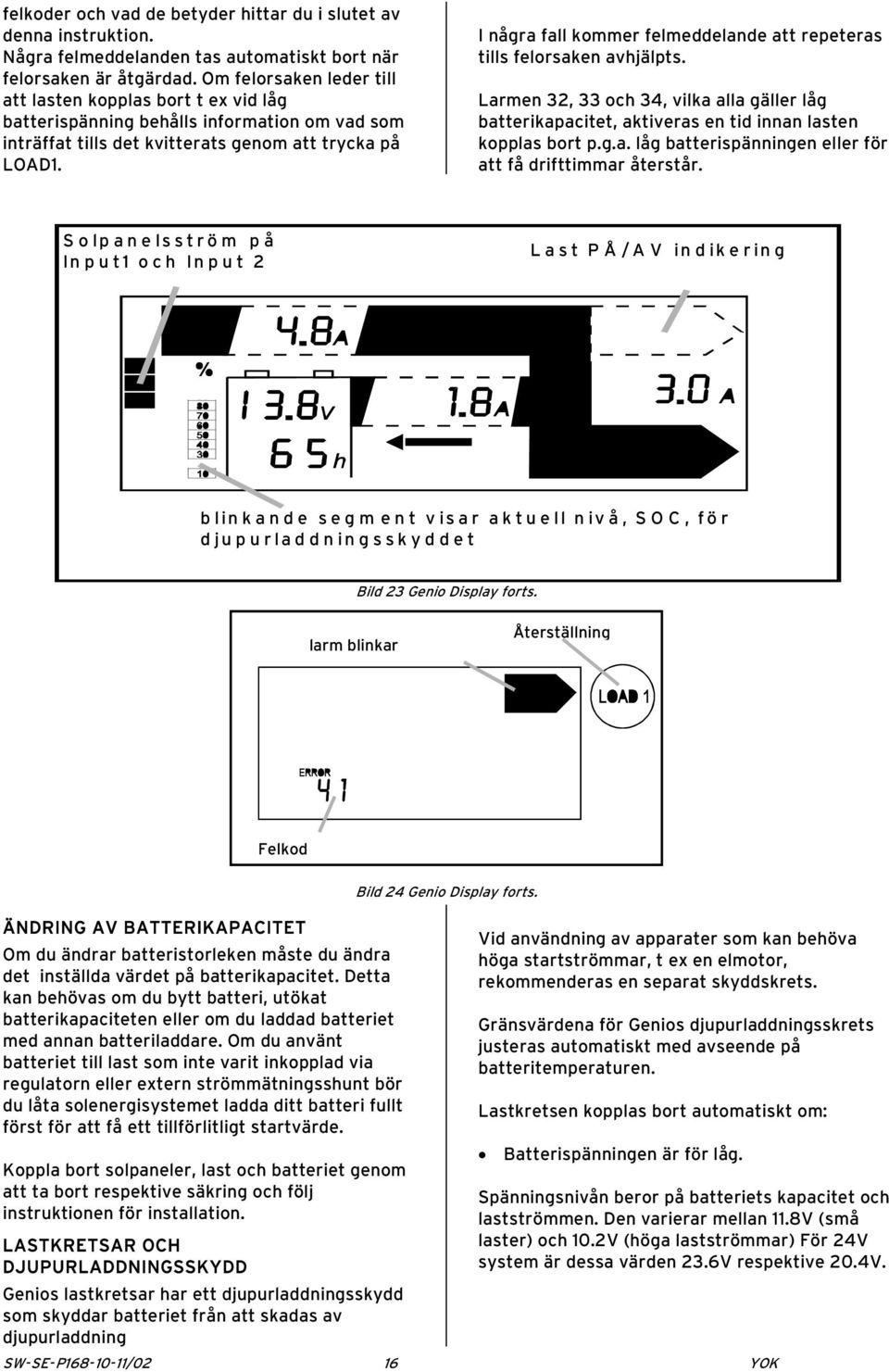

16 felkoder och vad de betyder hittar du i slutet av denna instruktion. Några felmeddelanden tas automatiskt bort när felorsaken är åtgärdad. Om felorsaken leder till att lasten kopplas bort t ex vid låg batterispänning behålls information om vad som inträffat tills det kvitterats genom att trycka på LOAD1. I några fall kommer felmeddelande att repeteras tills felorsaken avhjälpts. Larmen 32, 33 och 34, vilka alla gäller låg batterikapacitet, aktiveras en tid innan lasten kopplas bort p.g.a. låg batterispänningen eller för att få drifttimmar återstår. Solpanelsström på Input1 och Input 2 Last PÅ/AV indikering blinkande segm ent visar aktuell nivå, SOC, för djupurladdningsskyddet Bild 23 Genio Display forts. larm blinkar Återställning Felkod ÄNDRING AV BATTERIKAPACITET Om du ändrar batteristorleken måste du ändra det inställda värdet på batterikapacitet. Detta kan behövas om du bytt batteri, utökat batterikapaciteten eller om du laddad batteriet med annan batteriladdare. Om du använt batteriet till last som inte varit inkopplad via regulatorn eller extern strömmätningsshunt bör du låta solenergisystemet ladda ditt batteri fullt först för att få ett tillförlitligt startvärde. Koppla bort solpaneler, last och batteriet genom att ta bort respektive säkring och följ instruktionen för installation. LASTKRETSAR OCH DJUPURLADDNINGSSKYDD Genios lastkretsar har ett djupurladdningsskydd som skyddar batteriet från att skadas av djupurladdning Bild 24 Genio Display forts. Vid användning av apparater som kan behöva höga startströmmar, t ex en elmotor, rekommenderas en separat skyddskrets. Gränsvärdena för Genios djupurladdningsskrets justeras automatiskt med avseende på batteritemperaturen. Lastkretsen kopplas bort automatiskt om: Batterispänningen är för låg. Spänningsnivån beror på batteriets kapacitet och lastströmmen. Den varierar mellan 11.8V (små laster) och 10.2V (höga lastströmmar) För 24V system är dessa värden 23.6V respektive 20.4V. SW- SE- P /02 16 YOK

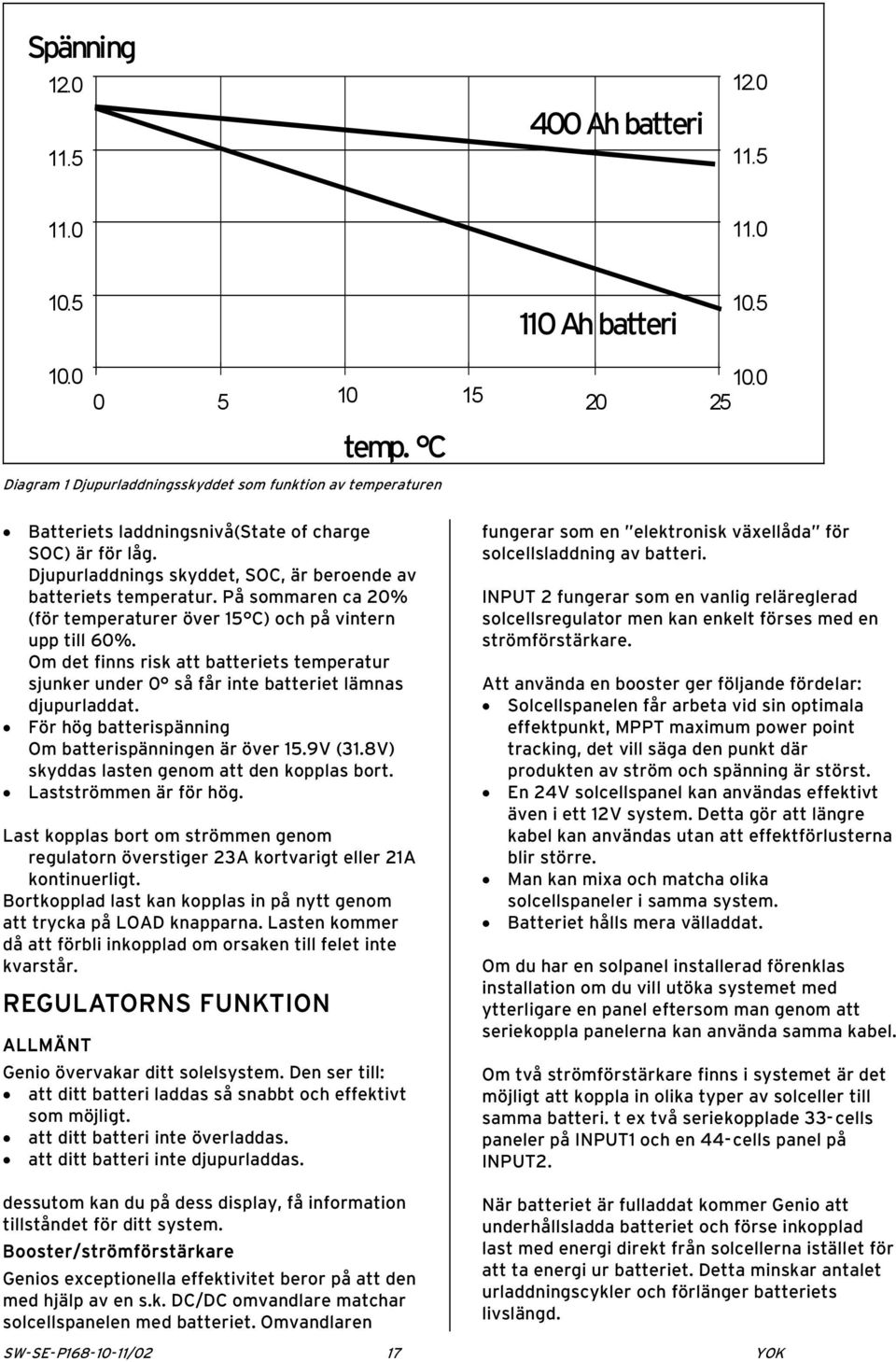

17 Spänning Ah batteri Ah batteri temp. C Diagram 1 Djupurladdningsskyddet som funktion av temperaturen Batteriets laddningsnivå(state of charge SOC) är för låg. Djupurladdnings skyddet, SOC, är beroende av batteriets temperatur. På sommaren ca 20% (för temperaturer över 15 C) och på vintern upp till 60%. Om det finns risk att batteriets temperatur sjunker under 0 så får inte batteriet lämnas djupurladdat. För hög batterispänning Om batterispänningen är över 15.9V (31.8V) skyddas lasten genom att den kopplas bort. Lastströmmen är för hög. Last kopplas bort om strömmen genom regulatorn överstiger 23A kortvarigt eller 21A kontinuerligt. Bortkopplad last kan kopplas in på nytt genom att trycka på LOAD knapparna. Lasten kommer då att förbli inkopplad om orsaken till felet inte kvarstår. REGULATORNS FUNKTION ALLMÄNT Genio övervakar ditt solelsystem. Den ser till: att ditt batteri laddas så snabbt och effektivt som möjligt. att ditt batteri inte överladdas. att ditt batteri inte djupurladdas. dessutom kan du på dess display, få information tillståndet för ditt system. Booster/strömförstärkare Genios exceptionella effektivitet beror på att den med hjälp av en s.k. DC/DC omvandlare matchar solcellspanelen med batteriet. Omvandlaren fungerar som en elektronisk växellåda för solcellsladdning av batteri. INPUT 2 fungerar som en vanlig reläreglerad solcellsregulator men kan enkelt förses med en strömförstärkare. Att använda en booster ger följande fördelar: Solcellspanelen får arbeta vid sin optimala effektpunkt, MPPT maximum power point tracking, det vill säga den punkt där produkten av ström och spänning är störst. En 24V solcellspanel kan användas effektivt även i ett 12V system. Detta gör att längre kabel kan användas utan att effektförlusterna blir större. Man kan mixa och matcha olika solcellspaneler i samma system. Batteriet hålls mera välladdat. Om du har en solpanel installerad förenklas installation om du vill utöka systemet med ytterligare en panel eftersom man genom att seriekoppla panelerna kan använda samma kabel. Om två strömförstärkare finns i systemet är det möjligt att koppla in olika typer av solceller till samma batteri. t ex två seriekopplade 33- cells paneler på INPUT1 och en 44-cells panel på INPUT2. När batteriet är fulladdat kommer Genio att underhållsladda batteriet och förse inkopplad last med energi direkt från solcellerna istället för att ta energi ur batteriet. Detta minskar antalet urladdningscykler och förlänger batteriets livslängd. SW- SE- P /02 17 YOK

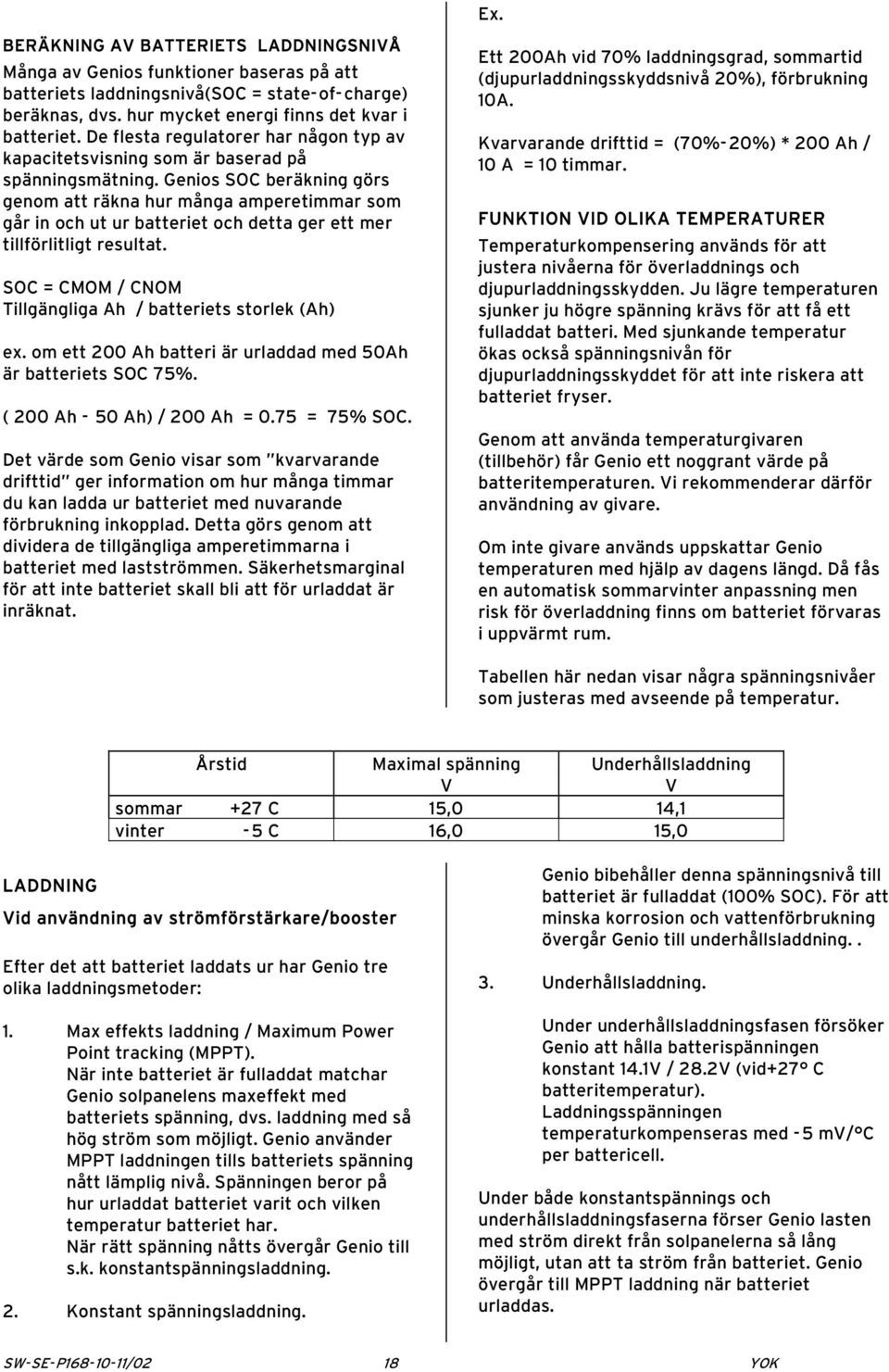

18 BERÄKNING AV BATTERIETS LADDNINGSNIVÅ Många av Genios funktioner baseras på att batteriets laddningsnivå(soc = state- of- charge) beräknas, dvs. hur mycket energi finns det kvar i batteriet. De flesta regulatorer har någon typ av kapacitetsvisning som är baserad på spänningsmätning. Genios SOC beräkning görs genom att räkna hur många amperetimmar som går in och ut ur batteriet och detta ger ett mer tillförlitligt resultat. SOC = CMOM / CNOM Tillgängliga Ah / batteriets storlek (Ah) ex. om ett 200 Ah batteri är urladdad med 50Ah är batteriets SOC 75%. ( 200 Ah - 50 Ah) / 200 Ah = 0.75 = 75% SOC. Det värde som Genio visar som kvarvarande drifttid ger information om hur många timmar du kan ladda ur batteriet med nuvarande förbrukning inkopplad. Detta görs genom att dividera de tillgängliga amperetimmarna i batteriet med lastströmmen. Säkerhetsmarginal för att inte batteriet skall bli att för urladdat är inräknat. Ex. Ett 200Ah vid 70% laddningsgrad, sommartid (djupurladdningsskyddsnivå 20%), förbrukning 10A. Kvarvarande drifttid = (70%-20%) * 200 Ah / 10 A = 10 timmar. FUNKTION VID OLIKA TEMPERATURER Temperaturkompensering används för att justera nivåerna för överladdnings och djupurladdningsskydden. Ju lägre temperaturen sjunker ju högre spänning krävs för att få ett fulladdat batteri. Med sjunkande temperatur ökas också spänningsnivån för djupurladdningsskyddet för att inte riskera att batteriet fryser. Genom att använda temperaturgivaren (tillbehör) får Genio ett noggrant värde på batteritemperaturen. Vi rekommenderar därför användning av givare. Om inte givare används uppskattar Genio temperaturen med hjälp av dagens längd. Då fås en automatisk sommarvinter anpassning men risk för överladdning finns om batteriet förvaras i uppvärmt rum. Tabellen här nedan visar några spänningsnivåer som justeras med avseende på temperatur. Årstid Maximal spänning Underhållsladdning V V sommar +27 C 15,0 14,1 vinter - 5 C 16,0 15,0 LADDNING Vid användning av strömförstärkare/booster Efter det att batteriet laddats ur har Genio tre olika laddningsmetoder: 1. Max effekts laddning / Maximum Power Point tracking (MPPT). När inte batteriet är fulladdat matchar Genio solpanelens maxeffekt med batteriets spänning, dvs. laddning med så hög ström som möjligt. Genio använder MPPT laddningen tills batteriets spänning nått lämplig nivå. Spänningen beror på hur urladdat batteriet varit och vilken temperatur batteriet har. När rätt spänning nåtts övergår Genio till s.k. konstantspänningsladdning. 2. Konstant spänningsladdning. Genio bibehåller denna spänningsnivå till batteriet är fulladdat (100% SOC). För att minska korrosion och vattenförbrukning övergår Genio till underhållsladdning.. 3. Underhållsladdning. Under underhållsladdningsfasen försöker Genio att hålla batterispänningen konstant 14.1V / 28.2V (vid+27 C batteritemperatur). Laddningsspänningen temperaturkompenseras med -5 mv/ C per battericell. Under både konstantspännings och underhållsladdningsfaserna förser Genio lasten med ström direkt från solpanelerna så lång möjligt, utan att ta ström från batteriet. Genio övergår till MPPT laddning när batteriet urladdas. SW- SE- P /02 18 YOK

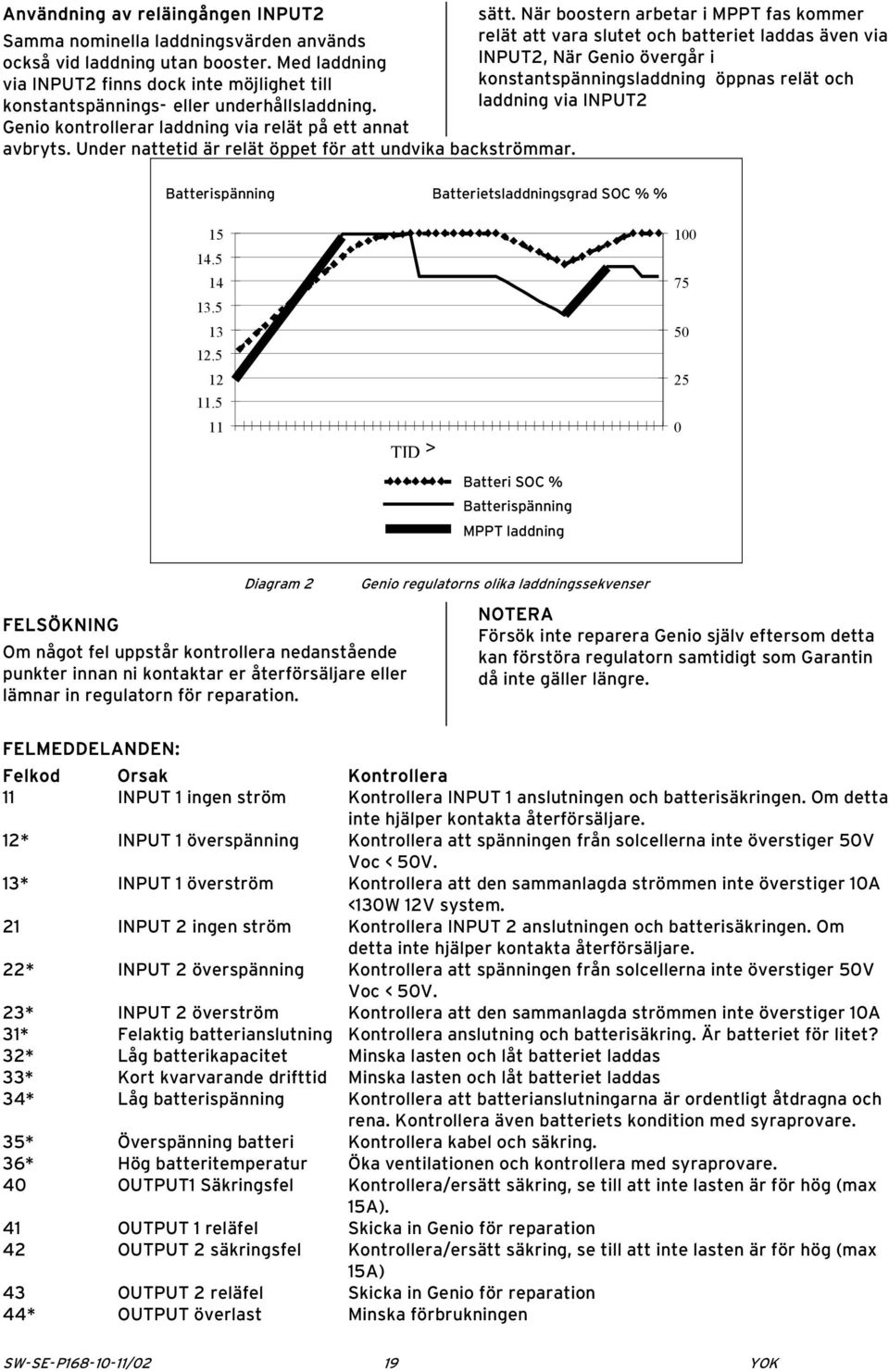

19 Användning av reläingången INPUT2 sätt. När boostern arbetar i MPPT fas kommer Samma nominella laddningsvärden används relät att vara slutet och batteriet laddas även via också vid laddning utan booster. Med laddning INPUT2, När Genio övergår i via INPUT2 finns dock inte möjlighet till konstantspänningsladdning öppnas relät och konstantspännings- eller underhållsladdning. laddning via INPUT2 Genio kontrollerar laddning via relät på ett annat avbryts. Under nattetid är relät öppet för att undvika backströmmar. Batterispänning Batterietsladdningsgrad SOC % % TID > Batteri SOC % Batterispänning MPPT laddning Diagram 2 FELSÖKNING Om något fel uppstår kontrollera nedanstående punkter innan ni kontaktar er återförsäljare eller lämnar in regulatorn för reparation. Genio regulatorns olika laddningssekvenser NOTERA Försök inte reparera Genio själv eftersom detta kan förstöra regulatorn samtidigt som Garantin då inte gäller längre. FELMEDDELANDEN: Felkod Orsak Kontrollera 11 INPUT 1 ingen ström Kontrollera INPUT 1 anslutningen och batterisäkringen. Om detta inte hjälper kontakta återförsäljare. 12* INPUT 1 överspänning Kontrollera att spänningen från solcellerna inte överstiger 50V Voc < 50V. 13* INPUT 1 överström Kontrollera att den sammanlagda strömmen inte överstiger 10A <130W 12V system. 21 INPUT 2 ingen ström Kontrollera INPUT 2 anslutningen och batterisäkringen. Om detta inte hjälper kontakta återförsäljare. 22* INPUT 2 överspänning Kontrollera att spänningen från solcellerna inte överstiger 50V Voc < 50V. 23* INPUT 2 överström Kontrollera att den sammanlagda strömmen inte överstiger 10A 31* Felaktig batterianslutning Kontrollera anslutning och batterisäkring. Är batteriet för litet? 32* Låg batterikapacitet Minska lasten och låt batteriet laddas 33* Kort kvarvarande drifttid Minska lasten och låt batteriet laddas 34* Låg batterispänning Kontrollera att batterianslutningarna är ordentligt åtdragna och rena. Kontrollera även batteriets kondition med syraprovare. 35* Överspänning batteri Kontrollera kabel och säkring. 36* Hög batteritemperatur Öka ventilationen och kontrollera med syraprovare. 40 OUTPUT1 Säkringsfel Kontrollera/ersätt säkring, se till att inte lasten är för hög (max 15A). 41 OUTPUT 1 reläfel Skicka in Genio för reparation 42 OUTPUT 2 säkringsfel Kontrollera/ersätt säkring, se till att inte lasten är för hög (max 15A) 43 OUTPUT 2 reläfel Skicka in Genio för reparation 44* OUTPUT överlast Minska förbrukningen SW- SE- P /02 19 YOK

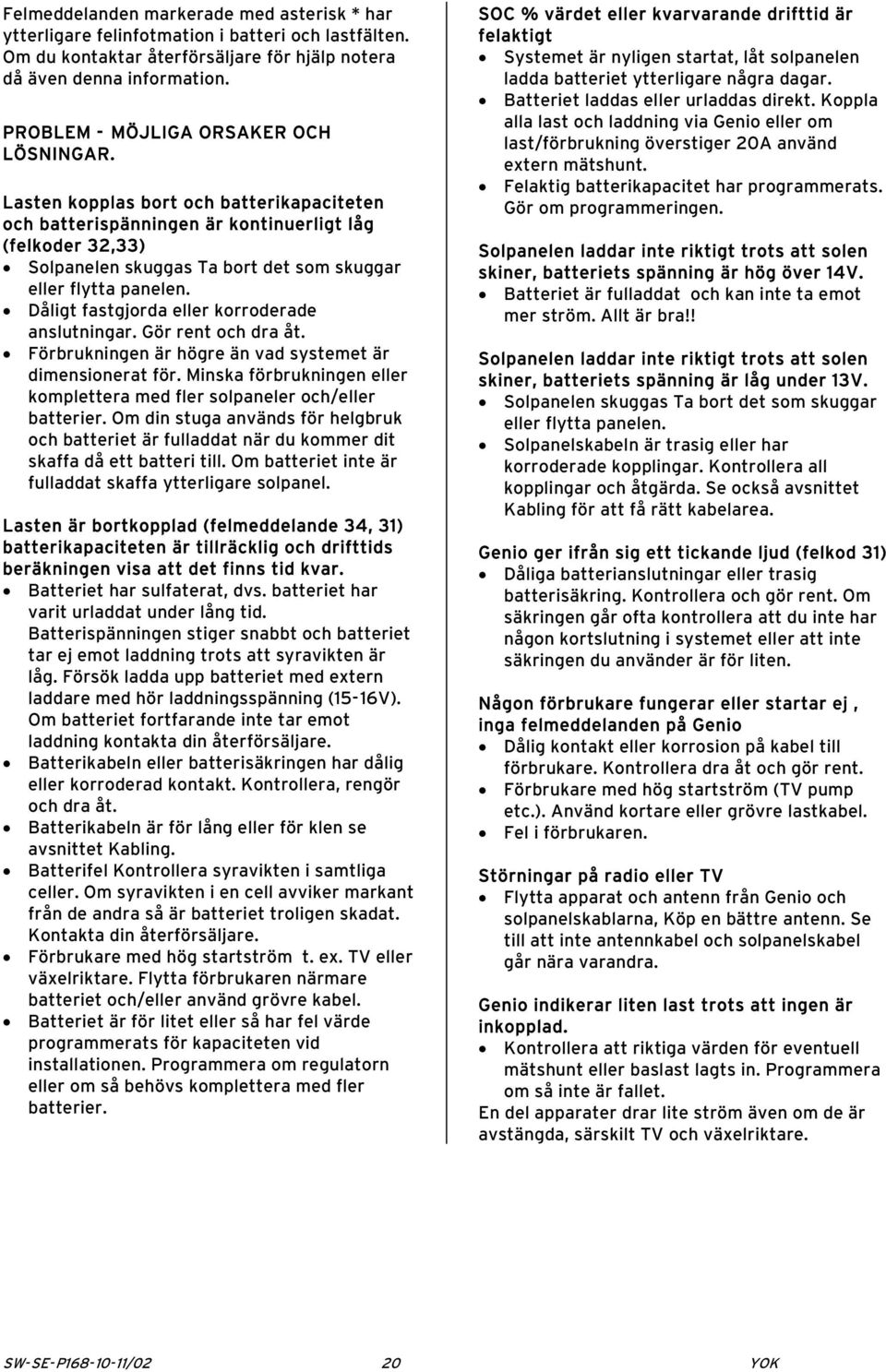

20 Felmeddelanden markerade med asterisk * har ytterligare felinfotmation i batteri och lastfälten. Om du kontaktar återförsäljare för hjälp notera då även denna information. PROBLEM - MÖJLIGA ORSAKER OCH LÖSNINGAR. Lasten kopplas bort och batterikapaciteten och batterispänningen är kontinuerligt låg (felkoder 32,33) Solpanelen skuggas Ta bort det som skuggar eller flytta panelen. Dåligt fastgjorda eller korroderade anslutningar. Gör rent och dra åt. Förbrukningen är högre än vad systemet är dimensionerat för. Minska förbrukningen eller komplettera med fler solpaneler och/eller batterier. Om din stuga används för helgbruk och batteriet är fulladdat när du kommer dit skaffa då ett batteri till. Om batteriet inte är fulladdat skaffa ytterligare solpanel. Lasten är bortkopplad (felmeddelande 34, 31) batterikapaciteten är tillräcklig och drifttids beräkningen visa att det finns tid kvar. Batteriet har sulfaterat, dvs. batteriet har varit urladdat under lång tid. Batterispänningen stiger snabbt och batteriet tar ej emot laddning trots att syravikten är låg. Försök ladda upp batteriet med extern laddare med hör laddningsspänning (15-16V). Om batteriet fortfarande inte tar emot laddning kontakta din återförsäljare. Batterikabeln eller batterisäkringen har dålig eller korroderad kontakt. Kontrollera, rengör och dra åt. Batterikabeln är för lång eller för klen se avsnittet Kabling. Batterifel Kontrollera syravikten i samtliga celler. Om syravikten i en cell avviker markant från de andra så är batteriet troligen skadat. Kontakta din återförsäljare. Förbrukare med hög startström t. ex. TV eller växelriktare. Flytta förbrukaren närmare batteriet och/eller använd grövre kabel. Batteriet är för litet eller så har fel värde programmerats för kapaciteten vid installationen. Programmera om regulatorn eller om så behövs komplettera med fler batterier. SOC % värdet eller kvarvarande drifttid är felaktigt Systemet är nyligen startat, låt solpanelen ladda batteriet ytterligare några dagar. Batteriet laddas eller urladdas direkt. Koppla alla last och laddning via Genio eller om last/förbrukning överstiger 20A använd extern mätshunt. Felaktig batterikapacitet har programmerats. Gör om programmeringen. Solpanelen laddar inte riktigt trots att solen skiner, batteriets spänning är hög över 14V. Batteriet är fulladdat och kan inte ta emot mer ström. Allt är bra!! Solpanelen laddar inte riktigt trots att solen skiner, batteriets spänning är låg under 13V. Solpanelen skuggas Ta bort det som skuggar eller flytta panelen. Solpanelskabeln är trasig eller har korroderade kopplingar. Kontrollera all kopplingar och åtgärda. Se också avsnittet Kabling för att få rätt kabelarea. Genio ger ifrån sig ett tickande ljud (felkod 31) Dåliga batterianslutningar eller trasig batterisäkring. Kontrollera och gör rent. Om säkringen går ofta kontrollera att du inte har någon kortslutning i systemet eller att inte säkringen du använder är för liten. Någon förbrukare fungerar eller startar ej, inga felmeddelanden på Genio Dålig kontakt eller korrosion på kabel till förbrukare. Kontrollera dra åt och gör rent. Förbrukare med hög startström (TV pump etc.). Använd kortare eller grövre lastkabel. Fel i förbrukaren. Störningar på radio eller TV Flytta apparat och antenn från Genio och solpanelskablarna, Köp en bättre antenn. Se till att inte antennkabel och solpanelskabel går nära varandra. Genio indikerar liten last trots att ingen är inkopplad. Kontrollera att riktiga värden för eventuell mätshunt eller baslast lagts in. Programmera om så inte är fallet. En del apparater drar lite ström även om de är avstängda, särskilt TV och växelriktare. SW-SE-P /02 20 YOK

21 GENIO 2002 SPECIFIKATION Batteri anslutningar: Batterispänning nominell Maximal ström Solpanelsanslutningar INPUT : 12V eller 24V 20A Två separata ingångar för anslutning av solcellspaneler. I standard utförande är Genio försedd med en strömförstärkaringång och en reläingång. Booster/strömförstärkaranslutning Maximal solcellseffekt per booster 12V batterisystem 130W (12V eller 24V solceller) 24V batterisystem 260W (Endast 24V solceller) Maximalt tillåten inspänning 55V Verkningsgrad vid nominell effekt 93 % Reläingång Maximal laddningsström per ingång 10A Max. rekommenderad inspänning 12V batterisystem 25V 24V batterisystem 50V Systemet innehåller inga backströmdioder eftersom solpanelerna kopplas bort med relä under nattetid för att förhindra läckströmmar Lastkretsar: Två separata, avsäkrade lastkretsar Max lastström per utgång 15A resistiv maximal lastström total 20A resistiv Strömförbrukning vi normal drift: Båda lastkretsarna bortkopplade < 2mA (<1.5 Ah/månad) Båda lastkretsarna inkopplade < 45mA Minsta rekommenderade systemstorlek: Solcellseffekt > 60W Batterikapacitet > 180 Ah Drift temperaturområde - 25 till +40 C Mått & Vikt Anslutningar: max 6 mm 2 kabel kan anslutas till terminalerna. Mått : 24 (b) x 16 (h) x 5.5 (d) cm Vikt : 1.76 kg Genio är utvecklad för att uppfylla EU:s krav på elektromekanisk kompatibilitet (EMC) SW-SE-P /02 21 YOK

22 Naps Sweden AB Box Skärholmen SW-SE-P /02 22 YOK
