Väderstation på Ven -en projektbeskrivning

Transkript

1 Väderstation på Ven -en projektbeskrivning 20/ Tycho Brahe och hans assistenter förde under åren på Ven en meteorologisk dagbok över vädret med syftet att hitta samband mellan himlakropparnas rörelser och vädret i sitt astrologiska arbete. Genom att upprätta en väderstation i anknytning till Tycho Brahe minnena skapar vi en länk till hans tid och återupptar denna verksamhet där anställda och besökare fortsätter att föra en väderdagbok, dock utifrån en annan vetenskaplig världsbild. Väderstationen får en pedagogisk funktion där en bred grupp besökare, från familjer och skolgrupper till pensionärer, kan lära sig mer om meteorologi och göra meteorologiska avläsningar. Den blir ett första steg mot en utveckling mot ett historiskt vetenskapscentrum med naturvetenskapliga utposter runt om på Ven. Väderstationen utformas så att den med handgjorda instrument blir en vacker liten skulpturpark. Var och en av skulpturerna är ett meteorologiskt instrument som man kan avläsa det aktuella mätvärdet ifrån. Stationen mäter temperatur, luftfuktighet, vindhastighet, vindriktning, lufttryck och nederbörd. Instrumenten är handtillverkade i olika metaller och enbart med mekaniska lösningar. Anledningen till detta är att vi på så vis kan göra instrument som är roliga och begripliga där man kan förstå vad det är de mäter och hur de mäter det. Dessutom får hantverket en mer historisk känsla och blir vackrare och mer intressant än moderna fabriksproducerade instrument. I direkt anslutning till instrumenten finns en digital informationskiosk. Där kan man föra in de observerade mätvärdena på rätt dag och tidpunkt i väderdagboken via en pekskärm. Här kan man läsa Tychos meteorologiska dagbok från åren på Ven på 1500-talet. I kiosken finner man även kort information om Tychos meteorologiska arbete. Samt kortfattad information om de olika instrumenten, vad de mäter, och historien bakom hur man genom tiderna med olika metoder försökt mäta dessa meteorologiska förändringar. Väderstationen placeras lämpligast bakom vallen precis utanför Tycho Brahe minnena. Scenarie 1-Jenny Jenny 11 år besöker Tycho Brahe anläggningen med sin familj. De utforskar väderstationen och de olika instrumenten. Hennes lillebror Simon läser av anemometern och Jenny matar in värdet i väderdagboken på dagens datum i infokiosken. Hennes mamma står och klurar över hur hygrometern fungerar. När de fått ihop alla mått från instrumenten skriver Jenny kommentaren: Idag är det jättemycket höst men vi har ätit en massa kolaglass och skickar iväg väderrapporten. Sen kikar de i Tychos dagbok på samma dag år 1586 som är skriven på konstig gammeldanska men man fattar i alla fall att det var attans trist väder.. De läser om vad luftfuktighet är och hur hygrometern kan mäta det. Och om Tychos astrologimeteorologi och Jenny tycker att idéerna var rätt så vettiga ändå

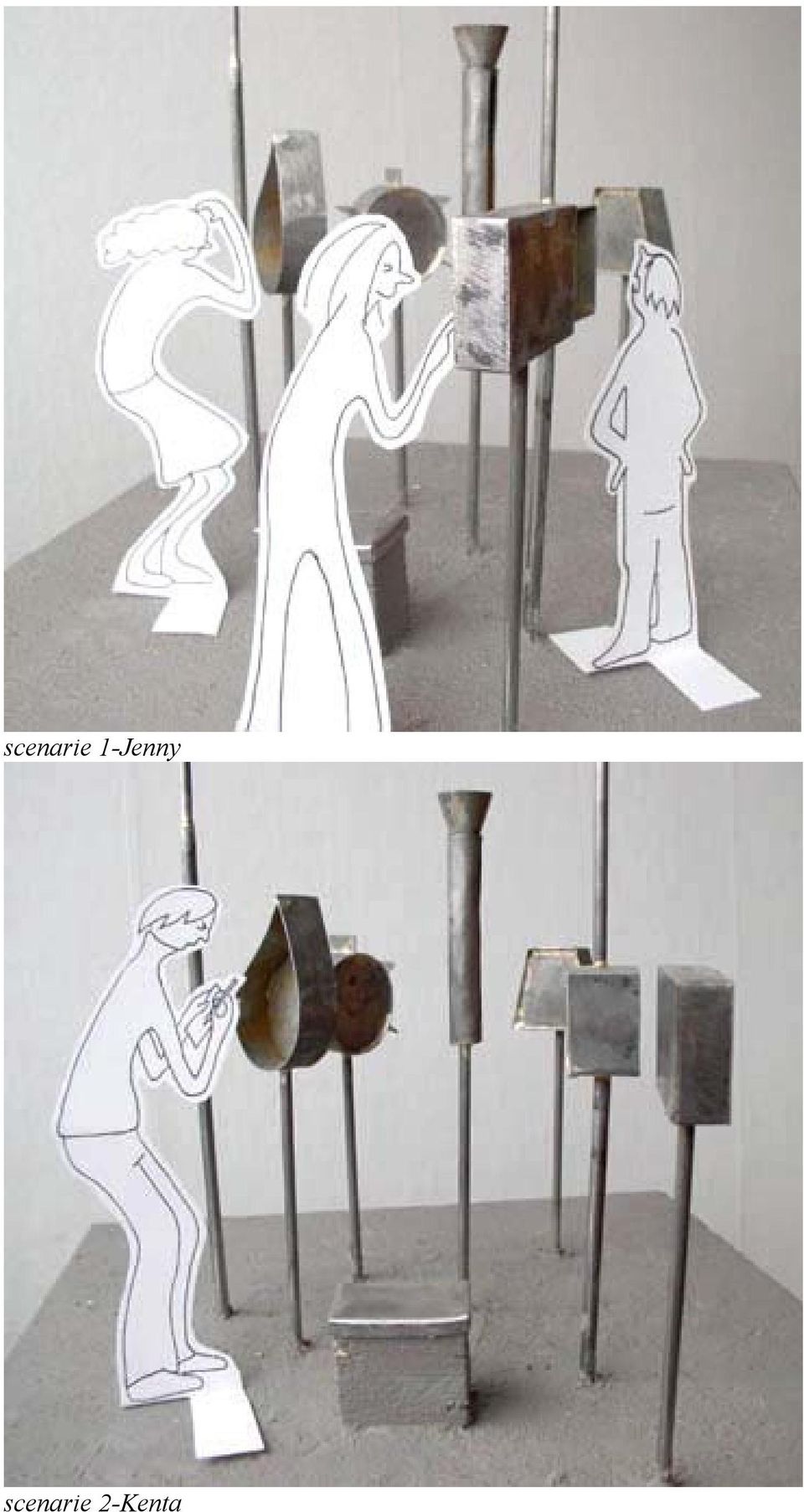

2 scenarie 1-Jenny scenarie 2-Kenta

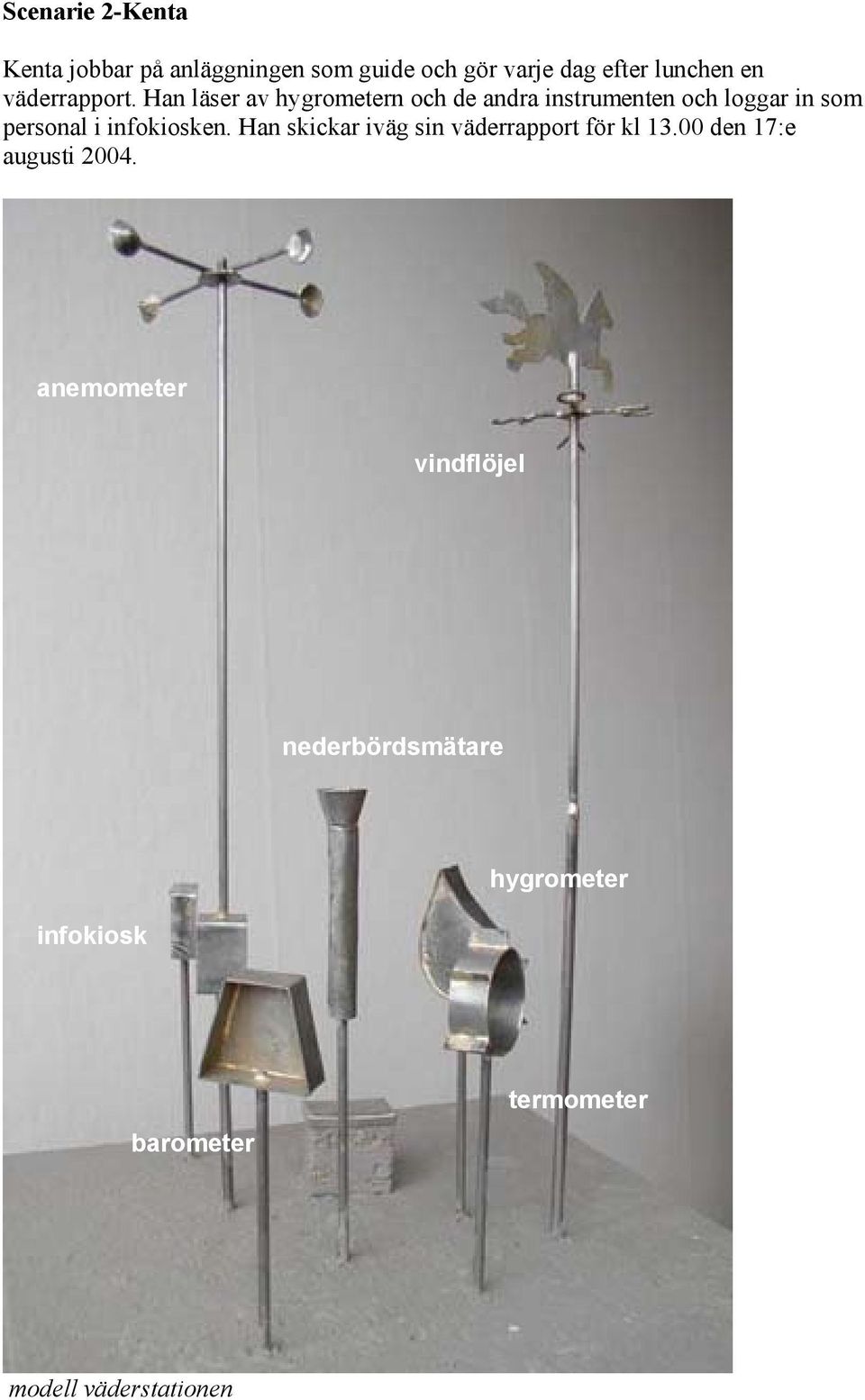

3 Scenarie 2-Kenta Kenta jobbar på anläggningen som guide och gör varje dag efter lunchen en väderrapport. Han läser av hygrometern och de andra instrumenten och loggar in som personal i infokiosken. Han skickar iväg sin väderrapport för kl den 17:e augusti anemometer vindflöjel nederbördsmätare infokiosk hygrometer barometer termometer modell väderstationen

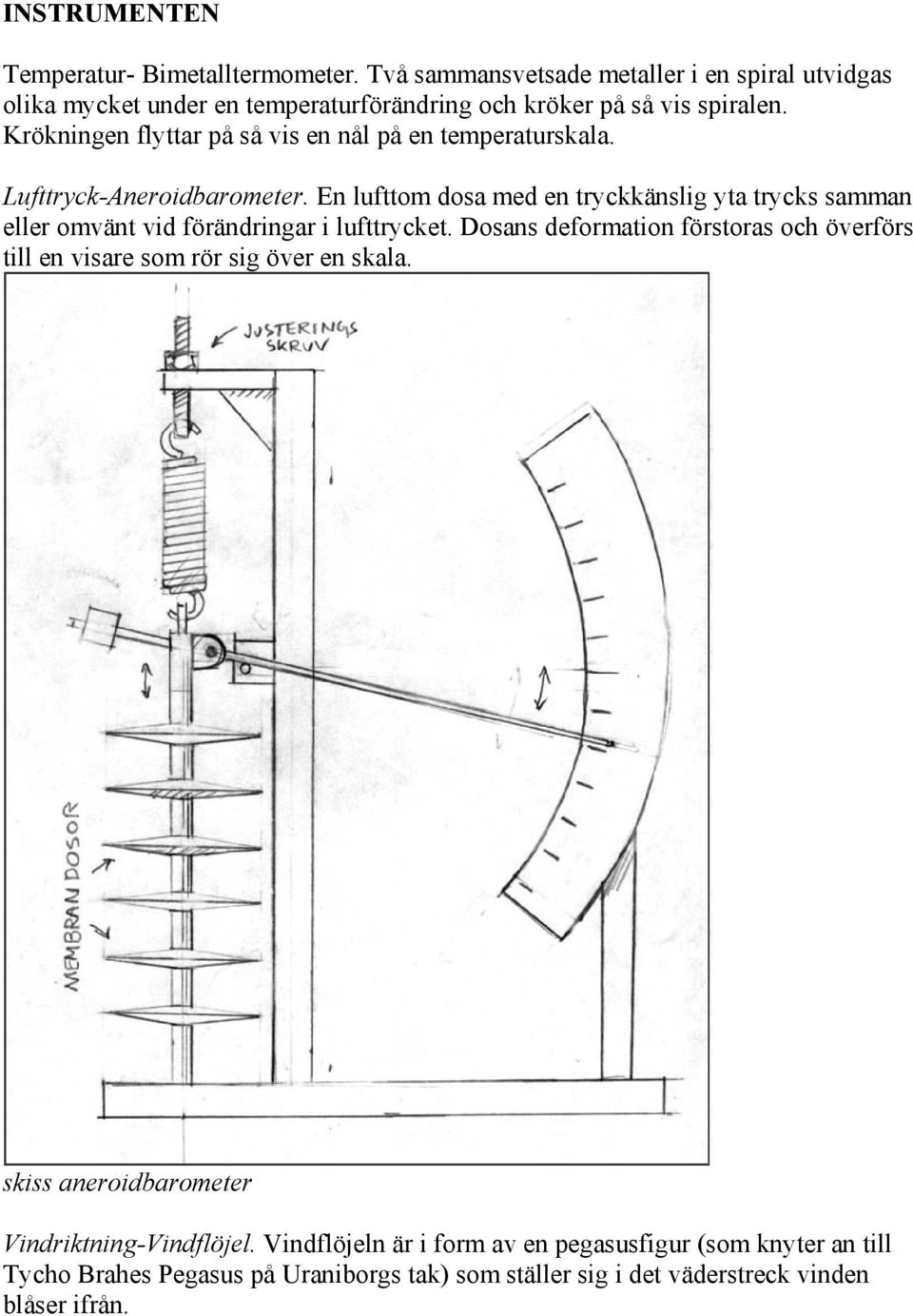

4 INSTRUMENTEN Temperatur- Bimetalltermometer. Två sammansvetsade metaller i en spiral utvidgas olika mycket under en temperaturförändring och kröker på så vis spiralen. Krökningen flyttar på så vis en nål på en temperaturskala. Lufttryck-Aneroidbarometer. En lufttom dosa med en tryckkänslig yta trycks samman eller omvänt vid förändringar i lufttrycket. Dosans deformation förstoras och överförs till en visare som rör sig över en skala. skiss aneroidbarometer Vindriktning-Vindflöjel. Vindflöjeln är i form av en pegasusfigur (som knyter an till Tycho Brahes Pegasus på Uraniborgs tak) som ställer sig i det väderstreck vinden blåser ifrån.

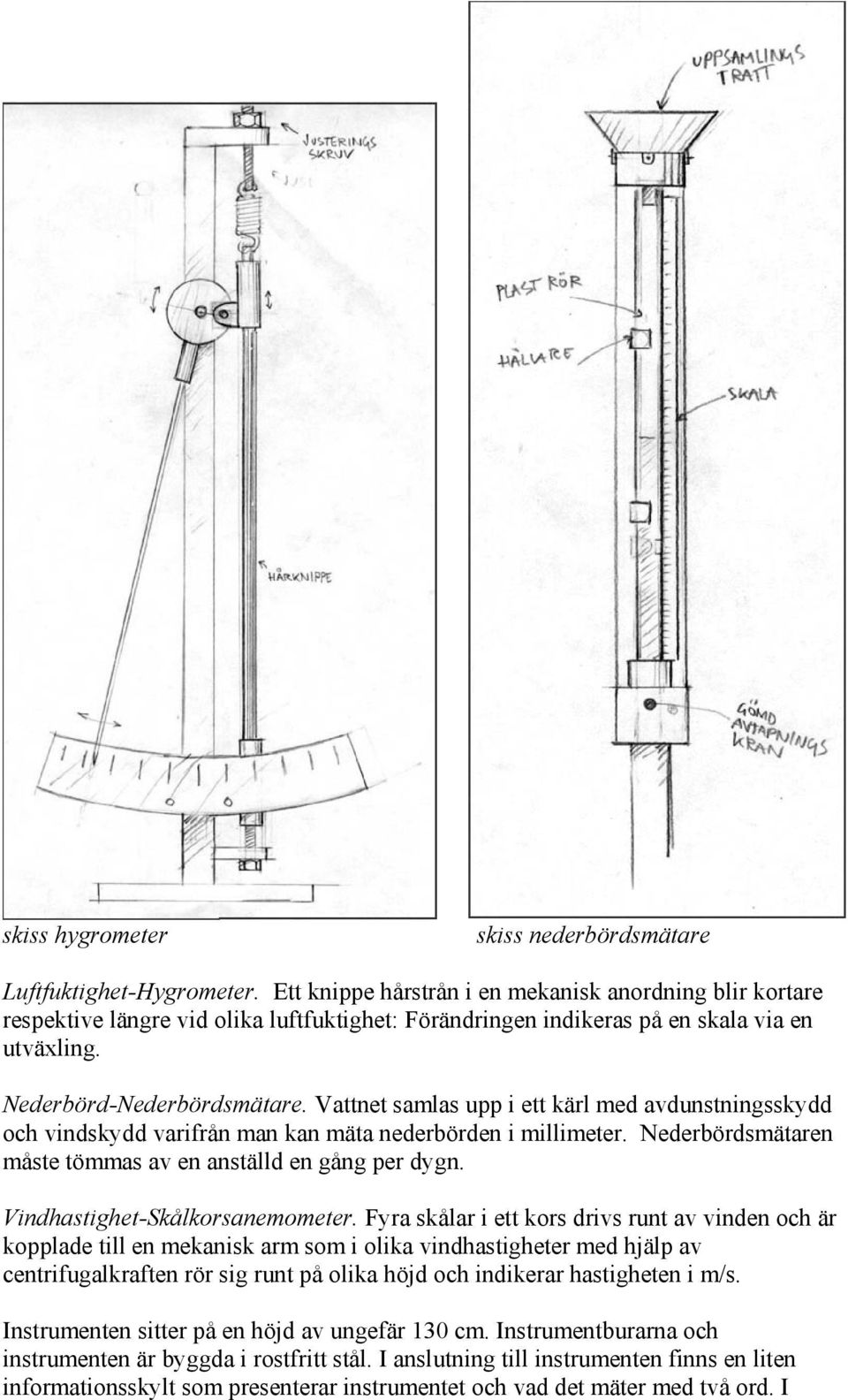

5 skiss hygrometer skiss nederbördsmätare Luftfuktighet-Hygrometer. Ett knippe hårstrån i en mekanisk anordning blir kortare respektive längre vid olika luftfuktighet: Förändringen indikeras på en skala via en utväxling. Nederbörd-Nederbördsmätare. Vattnet samlas upp i ett kärl med avdunstningsskydd och vindskydd varifrån man kan mäta nederbörden i millimeter. Nederbördsmätaren måste tömmas av en anställd en gång per dygn. Vindhastighet-Skålkorsanemometer. Fyra skålar i ett kors drivs runt av vinden och är kopplade till en mekanisk arm som i olika vindhastigheter med hjälp av centrifugalkraften rör sig runt på olika höjd och indikerar hastigheten i m/s. Instrumenten sitter på en höjd av ungefär 130 cm. Instrumentburarna och instrumenten är byggda i rostfritt stål. I anslutning till instrumenten finns en liten informationsskylt som presenterar instrumentet och vad det mäter med två ord. I

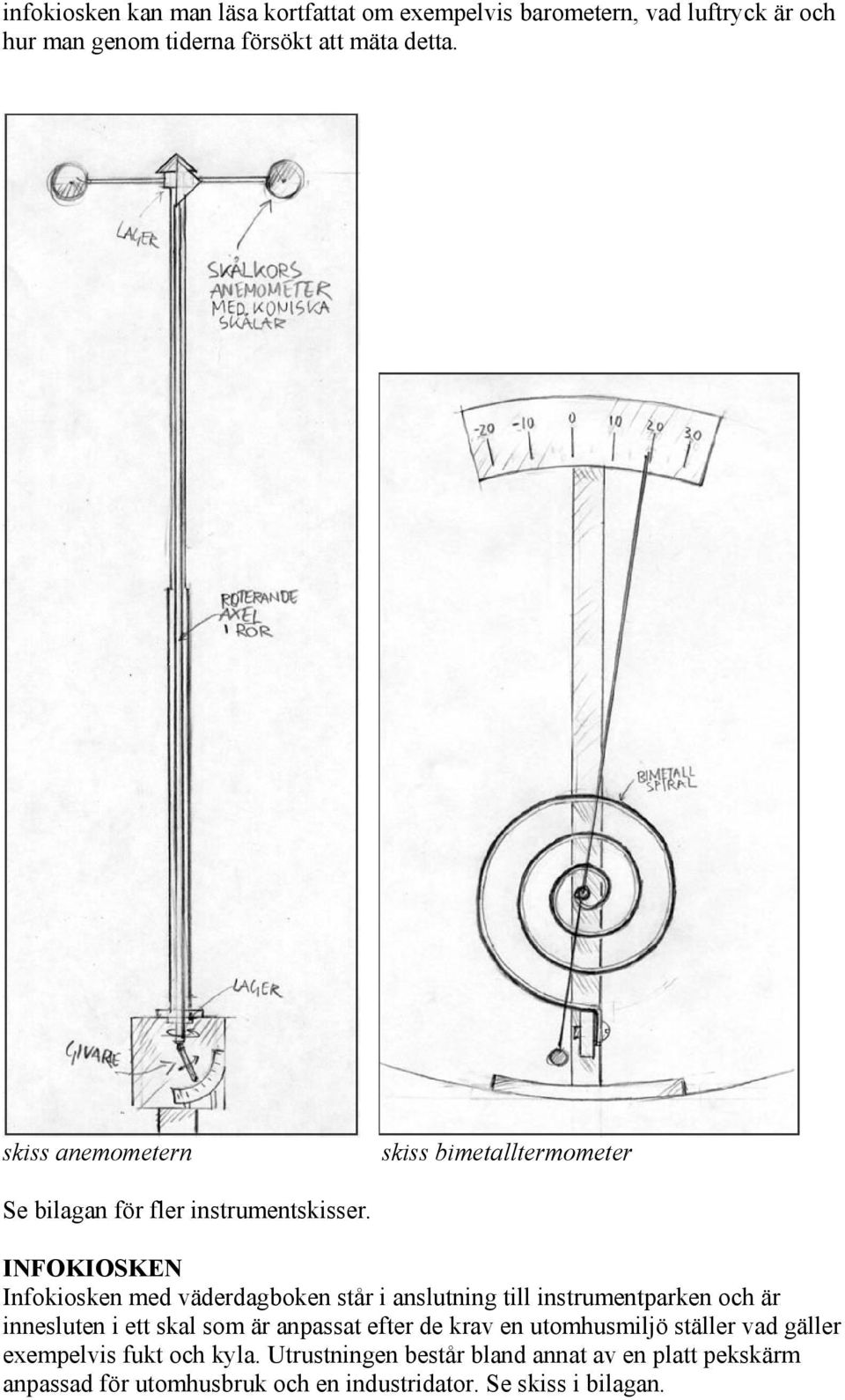

6 infokiosken kan man läsa kortfattat om exempelvis barometern, vad luftryck är och hur man genom tiderna försökt att mäta detta. skiss anemometern skiss bimetalltermometer Se bilagan för fler instrumentskisser. INFOKIOSKEN Infokiosken med väderdagboken står i anslutning till instrumentparken och är innesluten i ett skal som är anpassat efter de krav en utomhusmiljö ställer vad gäller exempelvis fukt och kyla. Utrustningen består bland annat av en platt pekskärm anpassad för utomhusbruk och en industridator. Se skiss i bilagan.

7 Användaren navigerar i informationen via en pekskärm. Här följer ett flödesschema för infokioskens gränssnitt. Det vill säga en beskrivning av hur användaren kan navigera i applikationen där varje ruta är en skärmbild med dess information och de val användaren kan göra.. Flödesschema infokiosken. Startsida 1. Läsa väderdagboken 2. Skriva i väderdagboken 3. Tycho och vädret 4. Instrumenten (meny som är tillgänglig på alla sidor) 1. Läs dagboken 2. Skriv i dagboken 3. Tycho och vädret 4. Instrumenten Välj datum( ) Logga in som personal eller besökare (personal fyller i ett lösenord i popup ruta) Kort text om Tychos arbete och syfte med sina väderobservationer Liten bild på alla instrumenten, namn och text som förklarar vad de mäter Rapporterna från vald dag presenteras med rapportörens namn, klockslag, alla instrumentens mätvärden och en eventuell kommentar. Inscannade utdrag från Tychos dagbok presenteras. Fyll i alla instrumentens aktuella mätvärden Skriv en eventuell kommentar (en hälsning, ett vädertecken m.m.) och ditt namn Större bild på valt instrument med kort text om instrumentet, vad det mäter och hur man försökt mäta detta genom historien.

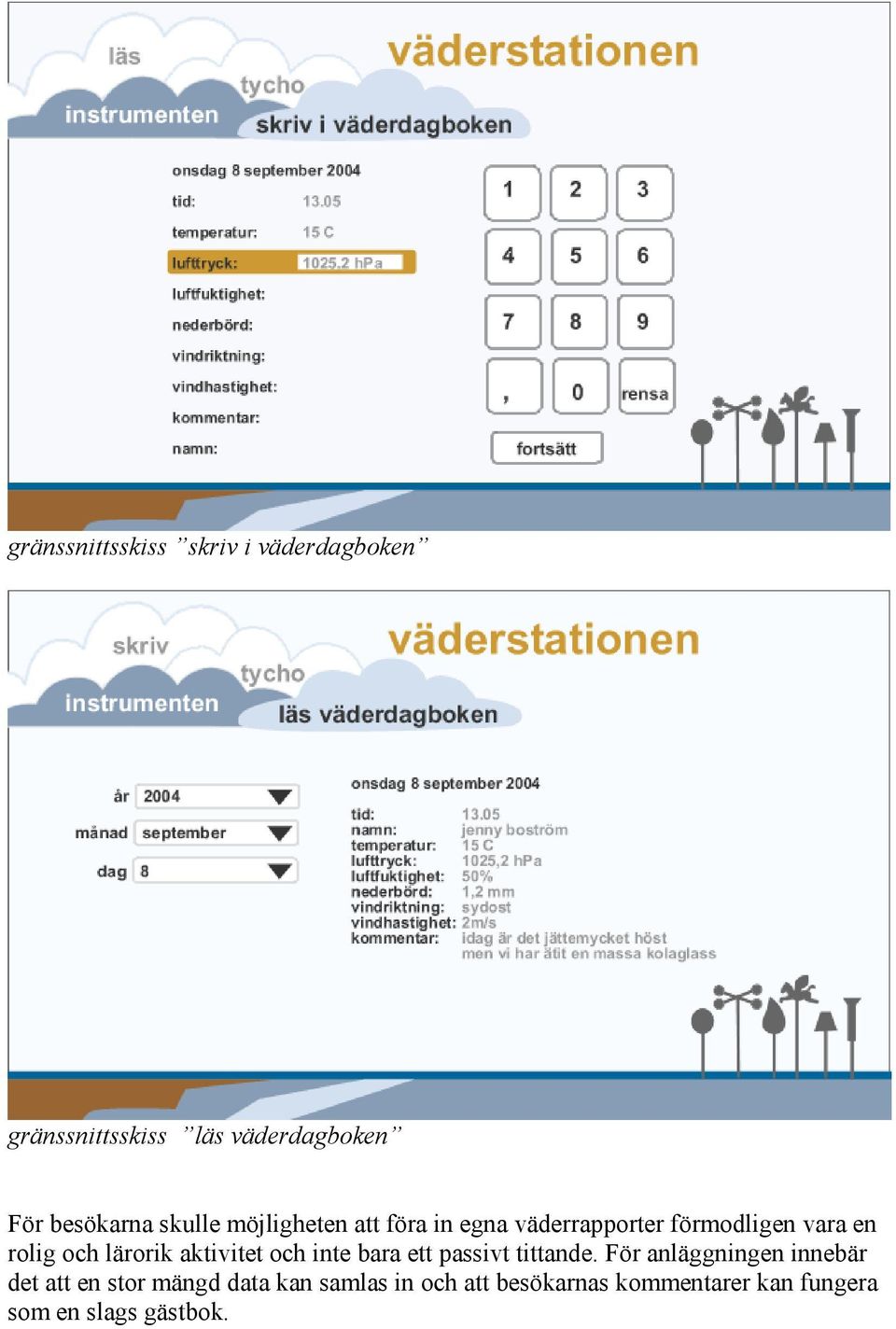

8 gränssnittsskiss skriv i väderdagboken gränssnittsskiss läs väderdagboken För besökarna skulle möjligheten att föra in egna väderrapporter förmodligen vara en rolig och lärorik aktivitet och inte bara ett passivt tittande. För anläggningen innebär det att en stor mängd data kan samlas in och att besökarnas kommentarer kan fungera som en slags gästbok.

9 Problemet är att många rapporter från besökarna kommer att vara felaktiga eftersom det alltid kommer att finnas besökare som läser av instrumenten fel eller tar uppgiften mer eller mindre på allvar. Detta problem kan man undvika genom att en pop-up ruta ber användaren att välja mellan att logga in som besökare eller personal, där personalen har ett specifikt lösenord. Därigenom märks personalens rapporter i databasen så att endast dessa kan plockas fram vid behov av helt korrekta väderrapporter. Applikationen skrivs i html och ASP och mätvärdena läggs in i en databas varifrån de enkelt kan hämtas fram och presenteras i dagboken. Datorn behöver ett operativsystem som kan köra Windows IIS server, till exempel Windows BILAGA- Instrumentskisser skiss avläsningsdelen av anemometern

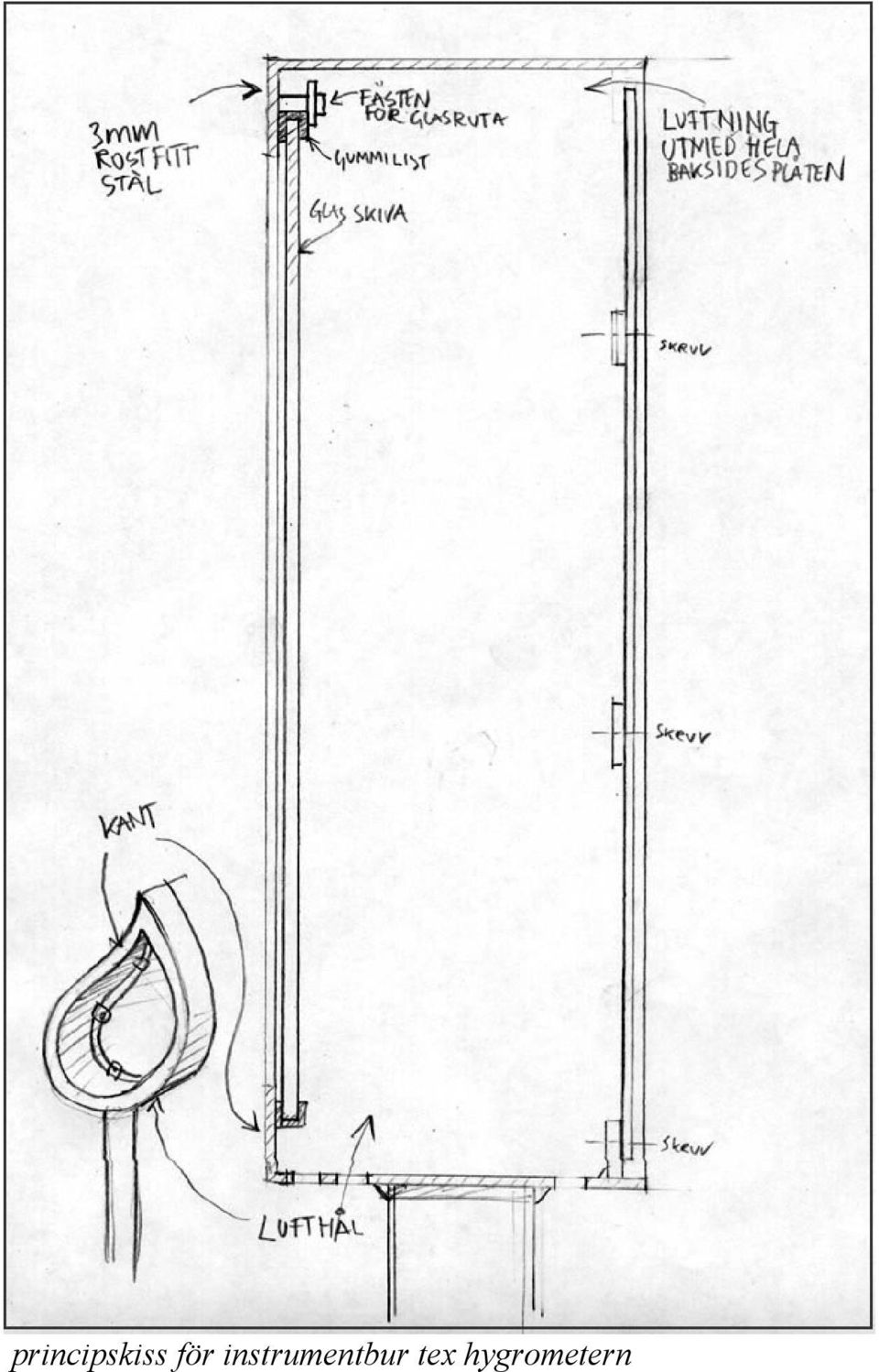

10 principskiss för instrumentbur tex hygrometern

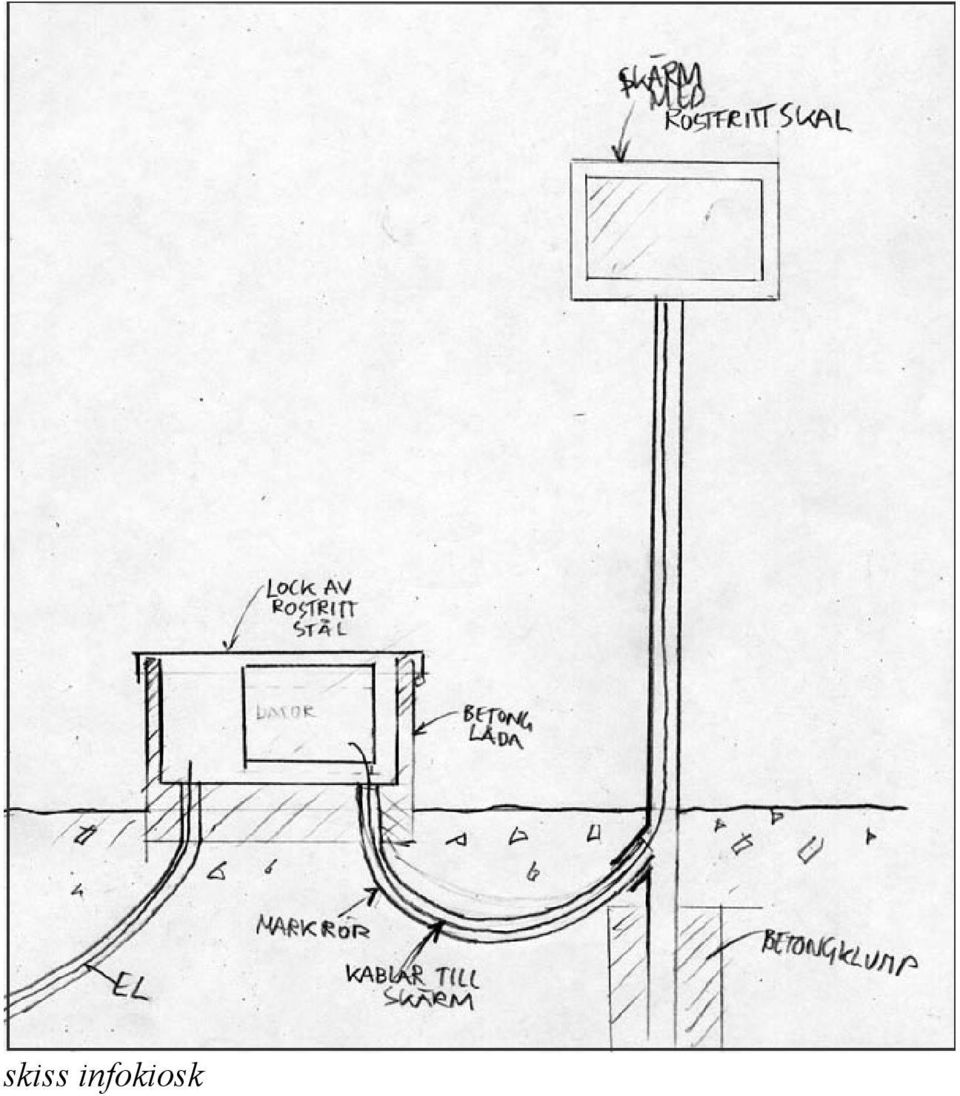

11 skiss infokiosk

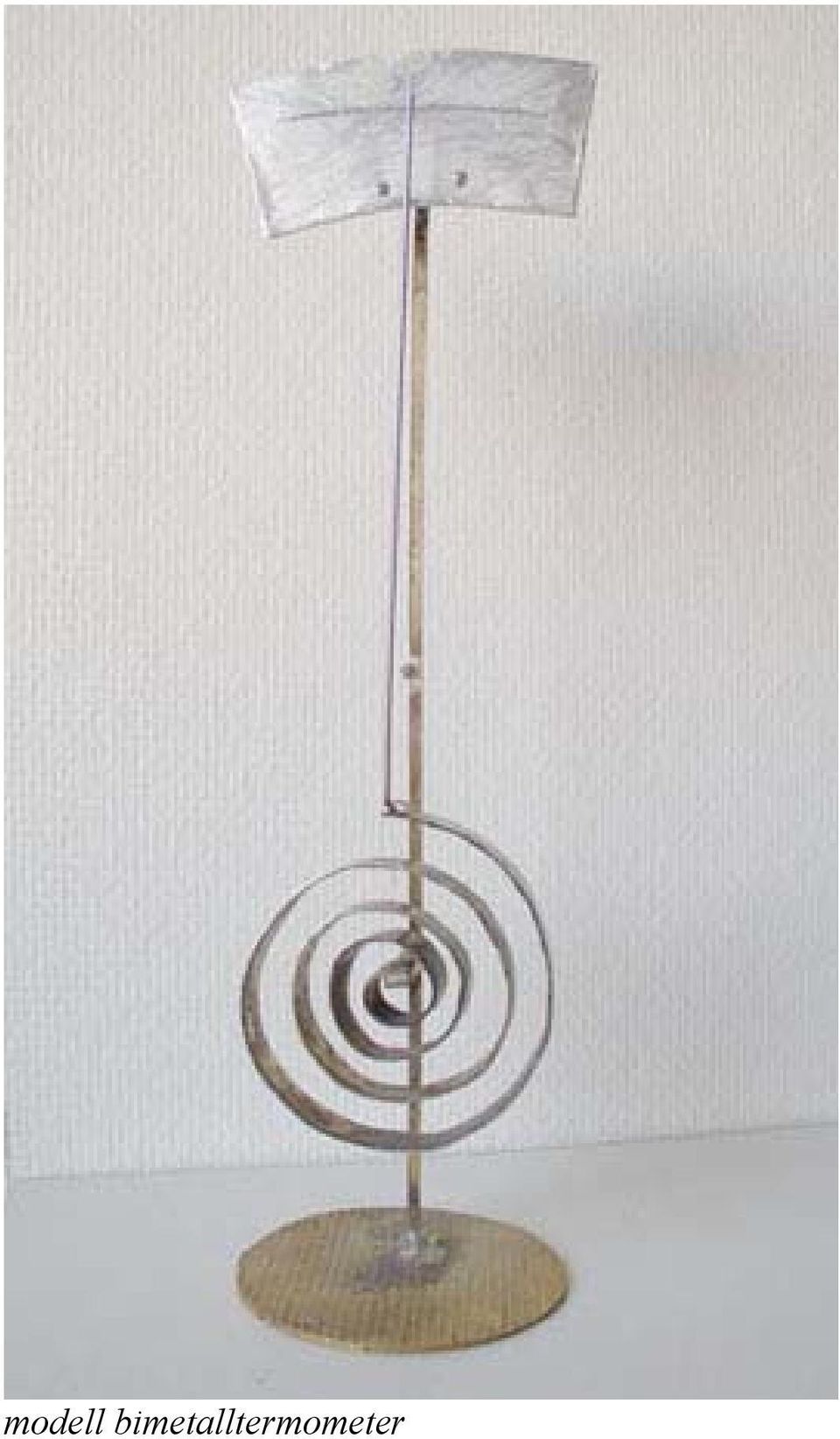

12 modell bimetalltermometer
