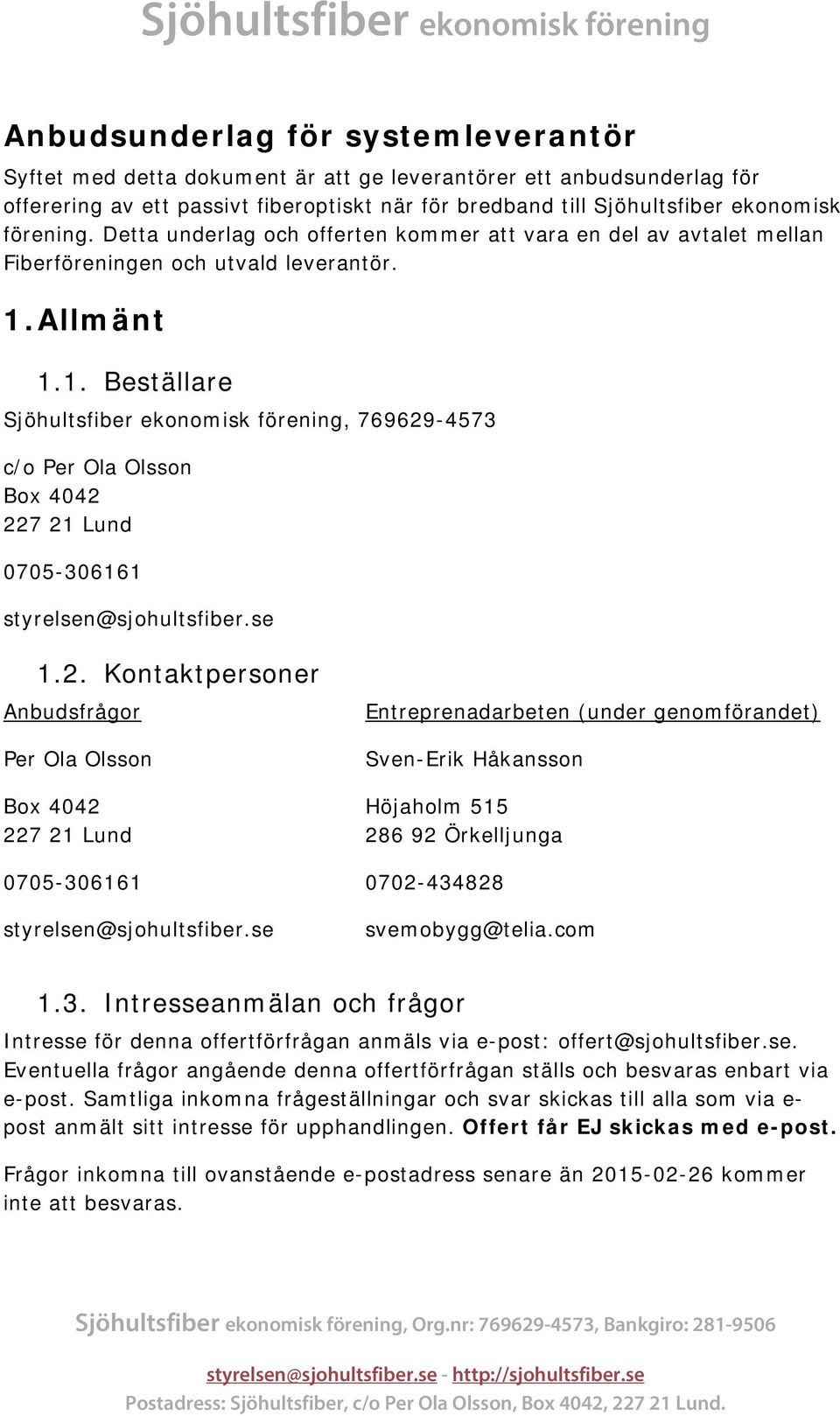

1 Anbudsunderlag för systemleverantör Syftet med detta dokument är att ge leverantörer ett anbudsunderlag för offerering av ett passivt fiberoptiskt när för bredband till Sjöhultsfiber ekonomisk förening. Detta underlag och offerten kommer att vara en del av avtalet mellan Fiberföreningen och utvald leverantör. 1. Allmänt 1.1. Beställare Sjöhultsfiber ekonomisk förening, c/o er Ola Olsson Box Lund Kontaktpersoner Anbudsfrågor er Ola Olsson Box Lund Entreprenadarbeten under genomförandet) Sven-Erik Håkansson Höjaholm Örkelljunga Intresseanmälan och frågor Intresse för denna offertförfrågan anmäls via e-post: Eventuella frågor angående denna offertförfrågan ställs och besvaras enbart via e-post. Samtliga inkomna frågeställningar och svar skickas till alla som via e- post anmält sitt intresse för upphandlingen. Offert får EJ skickas med e-post. Frågor inkomna till ovanstående e-postadress senare än kommer inte att besvaras. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

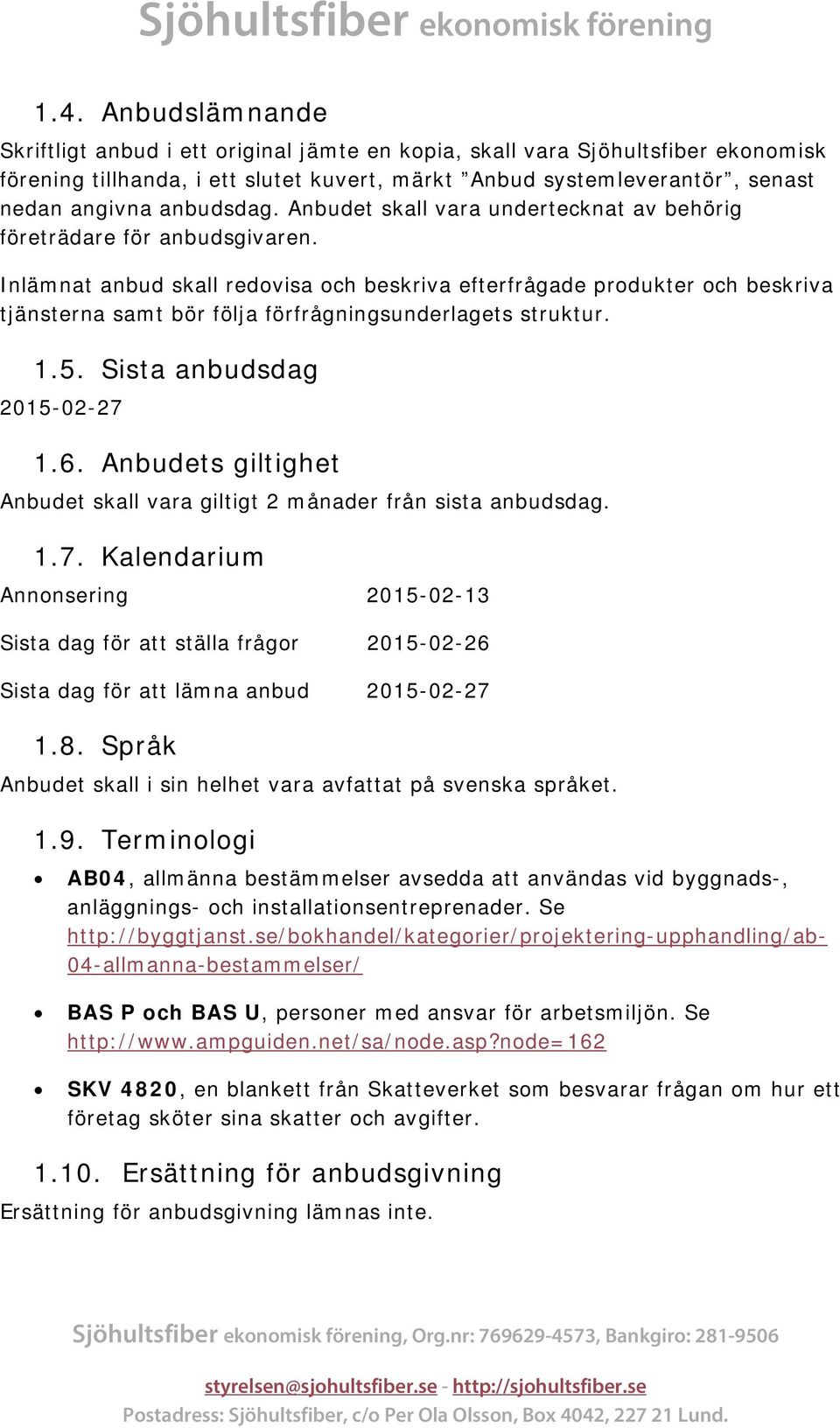

2 1.4. Anbudslämnande Skriftligt anbud i ett original jämte en kopia, skall vara Sjöhultsfiber ekonomisk förening tillhanda, i ett slutet kuvert, märkt Anbud systemleverantör, senast nedan angivna anbudsdag. Anbudet skall vara undertecknat av behörig företrädare för anbudsgivaren. Inlämnat anbud skall redovisa och beskriva efterfrågade produkter och beskriva tjänsterna samt bör följa förfrågningsunderlagets struktur Sista anbudsdag Anbudets giltighet Anbudet skall vara giltigt 2 månader från sista anbudsdag Kalendarium Annonsering Sista dag för att ställa frågor Sista dag för att lämna anbud Språk Anbudet skall i sin helhet vara avfattat på svenska språket Terminologi AB04, allmänna bestämmelser avsedda att användas vid byggnads-, anläggnings- och installationsentreprenader. Se 04-allmanna-bestammelser/ BAS och BAS U, personer med ansvar för arbetsmiljön. Se SKV 4820, en blankett från Skatteverket som besvarar frågan om hur ett företag sköter sina skatter och avgifter Ersättning för anbudsgivning Ersättning för anbudsgivning lämnas inte. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

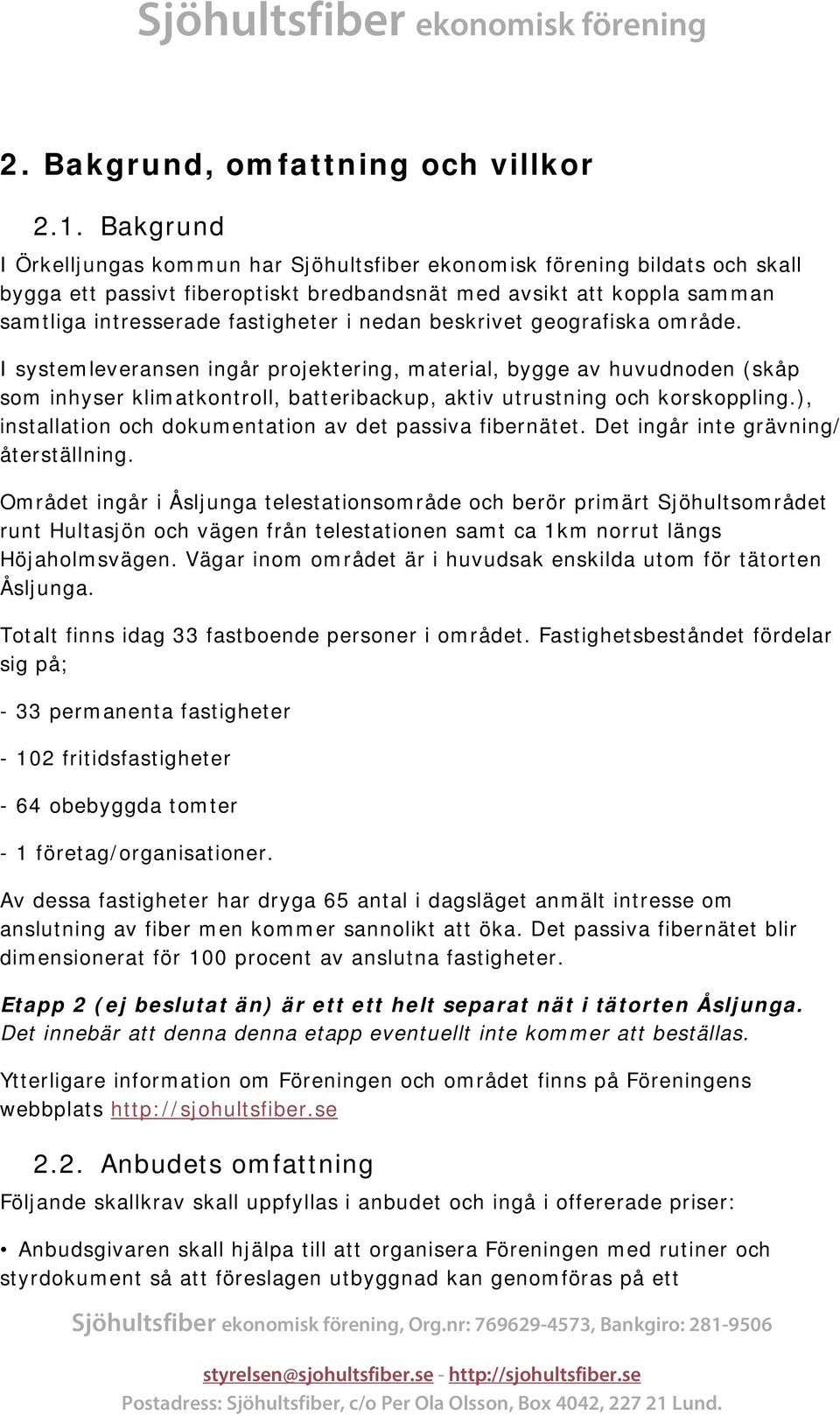

3 2. Bakgrund, omfattning och villkor 2.1. Bakgrund I Örkelljungas kommun har Sjöhultsfiber ekonomisk förening bildats och skall bygga ett passivt fiberoptiskt bredbandsnät med avsikt att koppla samman samtliga intresserade fastigheter i nedan beskrivet geografiska område. I systemleveransen ingår projektering, material, bygge av huvudnoden skåp som inhyser klimatkontroll, batteribackup, aktiv utrustning och korskoppling.), installation och dokumentation av det passiva fibernätet. Det ingår inte grävning/ återställning. Området ingår i Åsljunga telestationsområde och berör primärt Sjöhultsområdet runt Hultasjön och vägen från telestationen samt ca 1km norrut längs Höjaholmsvägen. Vägar inom området är i huvudsak enskilda utom för tätorten Åsljunga. Totalt finns idag 33 fastboende personer i området. Fastighetsbeståndet fördelar sig på; - 33 permanenta fastigheter fritidsfastigheter - 64 obebyggda tomter - 1 företag/organisationer. Av dessa fastigheter har dryga 65 antal i dagsläget anmält intresse om anslutning av fiber men kommer sannolikt att öka. Det passiva fibernätet blir dimensionerat för 100 procent av anslutna fastigheter. Etapp 2 ej beslutat än) är ett ett helt separat nät i tätorten Åsljunga. Det innebär att denna denna etapp eventuellt inte kommer att beställas. Ytterligare information om Föreningen och området finns på Föreningens webbplats Anbudets omfattning Följande skallkrav skall uppfyllas i anbudet och ingå i offererade priser: Anbudsgivaren skall hjälpa till att organisera Föreningen med rutiner och styrdokument så att föreslagen utbyggnad kan genomföras på ett ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

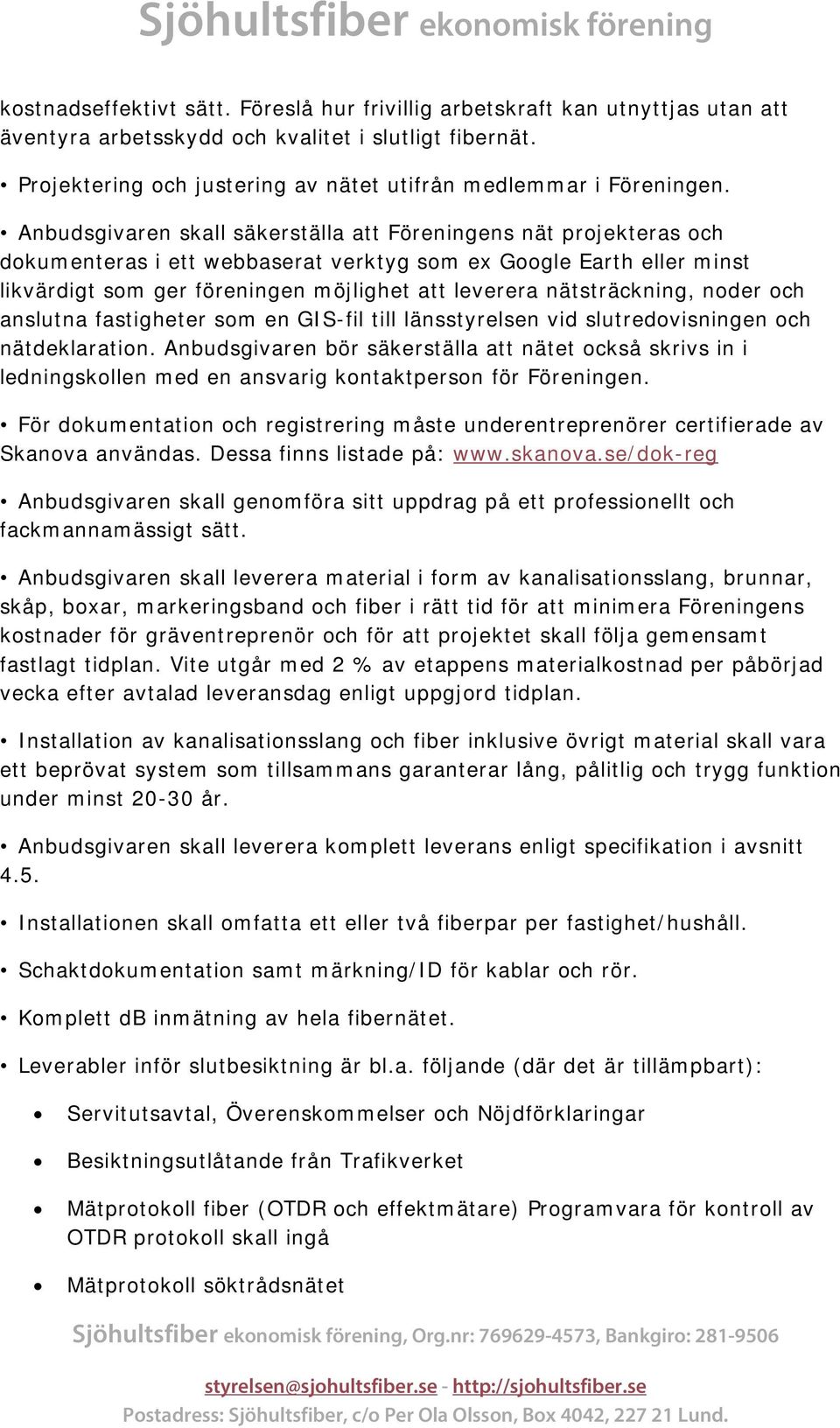

4 kostnadseffektivt sätt. Föreslå hur frivillig arbetskraft kan utnyttjas utan att äventyra arbetsskydd och kvalitet i slutligt fibernät. rojektering och justering av nätet utifrån medlemmar i Föreningen. Anbudsgivaren skall säkerställa att Föreningens nät projekteras och dokumenteras i ett webbaserat verktyg som ex Google Earth eller minst likvärdigt som ger föreningen möjlighet att leverera nätsträckning, noder och anslutna fastigheter som en GIS-fil till länsstyrelsen vid slutredovisningen och nätdeklaration. Anbudsgivaren bör säkerställa att nätet också skrivs in i ledningskollen med en ansvarig kontaktperson för Föreningen. För dokumentation och registrering måste underentreprenörer certifierade av Skanova användas. Dessa finns listade på: Anbudsgivaren skall genomföra sitt uppdrag på ett professionellt och fackmannamässigt sätt. Anbudsgivaren skall leverera material i form av kanalisationsslang, brunnar, skåp, boxar, markeringsband och fiber i rätt tid för att minimera Föreningens kostnader för gräventreprenör och för att projektet skall följa gemensamt fastlagt tidplan. Vite utgår med 2 % av etappens materialkostnad per påbörjad vecka efter avtalad leveransdag enligt uppgjord tidplan. Installation av kanalisationsslang och fiber inklusive övrigt material skall vara ett beprövat system som tillsammans garanterar lång, pålitlig och trygg funktion under minst år. Anbudsgivaren skall leverera komplett leverans enligt specifikation i avsnitt 4.5. Installationen skall omfatta ett eller två fiberpar per fastighet/hushåll. Schaktdokumentation samt märkning/id för kablar och rör. Komplett db inmätning av hela fibernätet. Leverabler inför slutbesiktning är bl.a. följande där det är tillämpbart): Servitutsavtal, Överenskommelser och Nöjdförklaringar Besiktningsutlåtande från Trafikverket Mätprotokoll fiber OTDR och effektmätare) rogramvara för kontroll av OTDR protokoll skall ingå Mätprotokoll söktrådsnätet ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

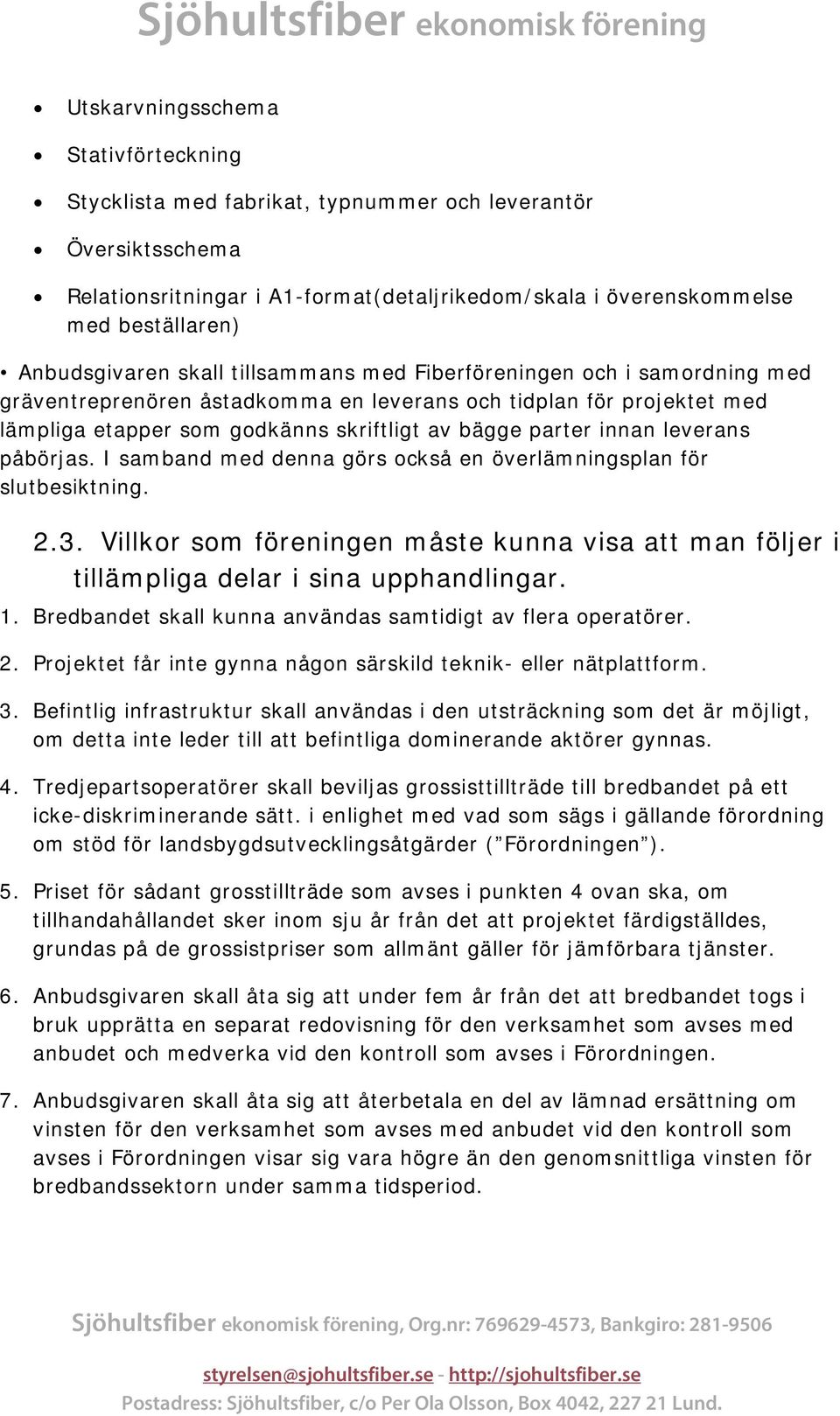

5 Utskarvningsschema Stativförteckning Stycklista med fabrikat, typnummer och leverantör Översiktsschema Relationsritningar i A1-formatdetaljrikedom/skala i överenskommelse med beställaren) Anbudsgivaren skall tillsammans med Fiberföreningen och i samordning med gräventreprenören åstadkomma en leverans och tidplan för projektet med lämpliga etapper som godkänns skriftligt av bägge parter innan leverans påbörjas. I samband med denna görs också en överlämningsplan för slutbesiktning Villkor som föreningen måste kunna visa att man följer i tillämpliga delar i sina upphandlingar. 1. Bredbandet skall kunna användas samtidigt av flera operatörer. 2. rojektet får inte gynna någon särskild teknik- eller nätplattform. 3. Befintlig infrastruktur skall användas i den utsträckning som det är möjligt, om detta inte leder till att befintliga dominerande aktörer gynnas. 4. Tredjepartsoperatörer skall beviljas grossisttillträde till bredbandet på ett icke-diskriminerande sätt. i enlighet med vad som sägs i gällande förordning om stöd för landsbygdsutvecklingsåtgärder Förordningen ). 5. riset för sådant grosstillträde som avses i punkten 4 ovan ska, om tillhandahållandet sker inom sju år från det att projektet färdigställdes, grundas på de grossistpriser som allmänt gäller för jämförbara tjänster. 6. Anbudsgivaren skall åta sig att under fem år från det att bredbandet togs i bruk upprätta en separat redovisning för den verksamhet som avses med anbudet och medverka vid den kontroll som avses i Förordningen. 7. Anbudsgivaren skall åta sig att återbetala en del av lämnad ersättning om vinsten för den verksamhet som avses med anbudet vid den kontroll som avses i Förordningen visar sig vara högre än den genomsnittliga vinsten för bredbandssektorn under samma tidsperiod. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

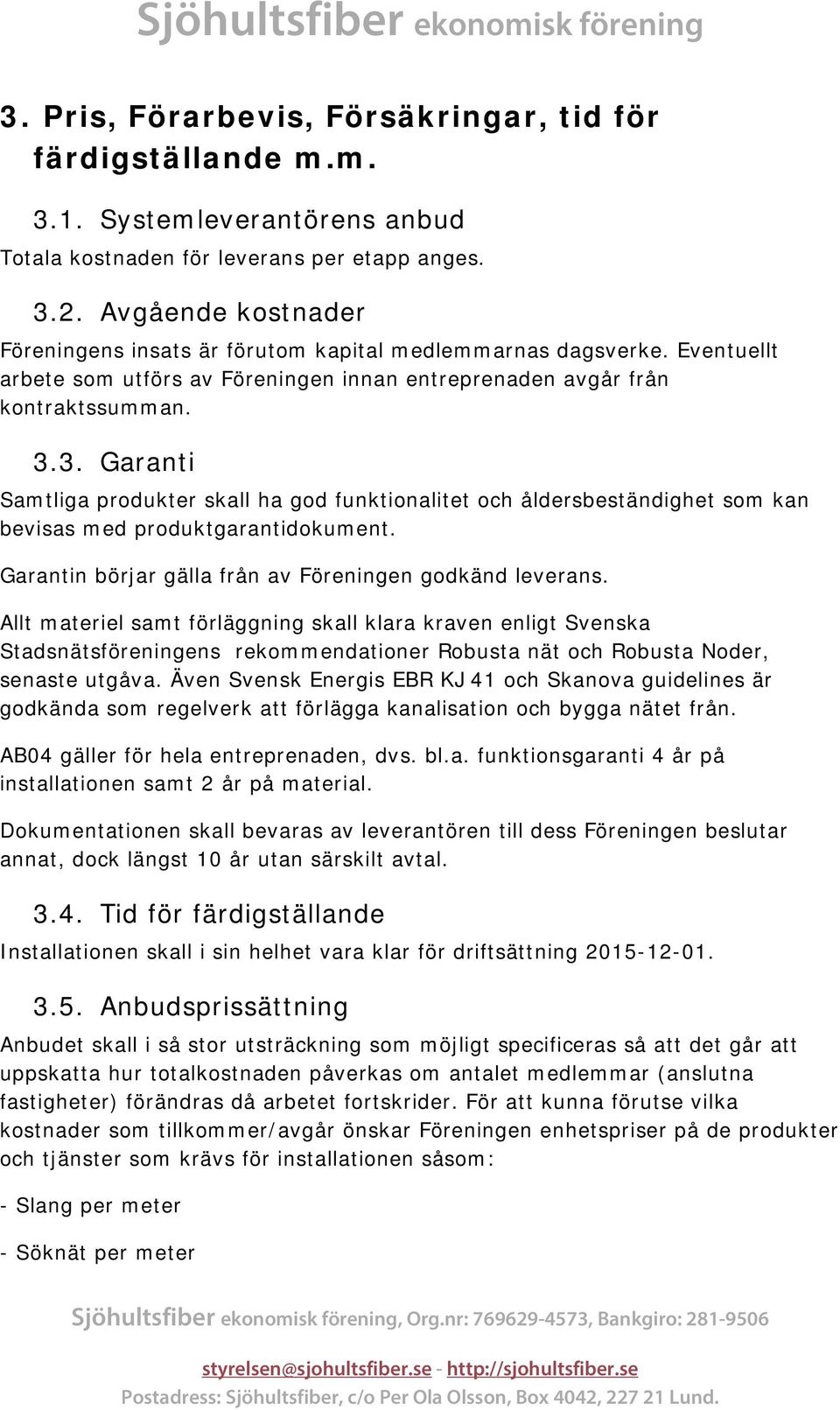

6 3. ris, Förarbevis, Försäkringar, tid för färdigställande m.m Systemleverantörens anbud Totala kostnaden för leverans per etapp anges Avgående kostnader Föreningens insats är förutom kapital medlemmarnas dagsverke. Eventuellt arbete som utförs av Föreningen innan entreprenaden avgår från kontraktssumman Garanti Samtliga produkter skall ha god funktionalitet och åldersbeständighet som kan bevisas med produktgarantidokument. Garantin börjar gälla från av Föreningen godkänd leverans. Allt materiel samt förläggning skall klara kraven enligt Svenska Stadsnätsföreningens rekommendationer Robusta nät och Robusta Noder, senaste utgåva. Även Svensk Energis EBR KJ 41 och Skanova guidelines är godkända som regelverk att förlägga kanalisation och bygga nätet från. AB04 gäller för hela entreprenaden, dvs. bl.a. funktionsgaranti 4 år på installationen samt 2 år på material. Dokumentationen skall bevaras av leverantören till dess Föreningen beslutar annat, dock längst 10 år utan särskilt avtal Tid för färdigställande Installationen skall i sin helhet vara klar för driftsättning Anbudsprissättning Anbudet skall i så stor utsträckning som möjligt specificeras så att det går att uppskatta hur totalkostnaden påverkas om antalet medlemmar anslutna fastigheter) förändras då arbetet fortskrider. För att kunna förutse vilka kostnader som tillkommer/avgår önskar Föreningen enhetspriser på de produkter och tjänster som krävs för installationen såsom: - Slang per meter - Söknät per meter ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

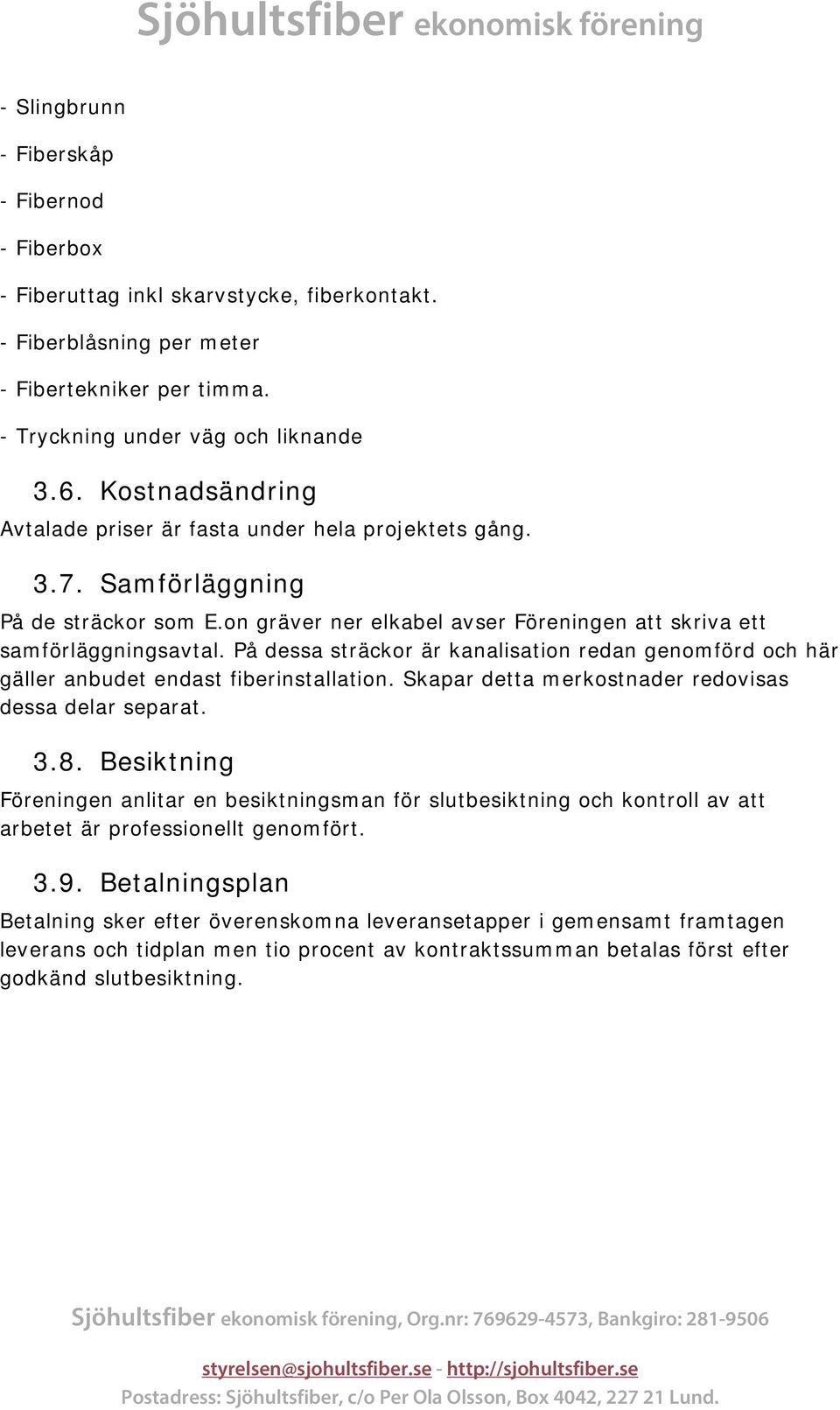

7 - Slingbrunn - Fiberskåp - Fibernod - Fiberbox - Fiberuttag inkl skarvstycke, fiberkontakt. - Fiberblåsning per meter - Fibertekniker per timma. - Tryckning under väg och liknande 3.6. Kostnadsändring Avtalade priser är fasta under hela projektets gång Samförläggning å de sträckor som E.on gräver ner elkabel avser Föreningen att skriva ett samförläggningsavtal. å dessa sträckor är kanalisation redan genomförd och här gäller anbudet endast fiberinstallation. Skapar detta merkostnader redovisas dessa delar separat Besiktning Föreningen anlitar en besiktningsman för slutbesiktning och kontroll av att arbetet är professionellt genomfört Betalningsplan Betalning sker efter överenskomna leveransetapper i gemensamt framtagen leverans och tidplan men tio procent av kontraktssumman betalas först efter godkänd slutbesiktning. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

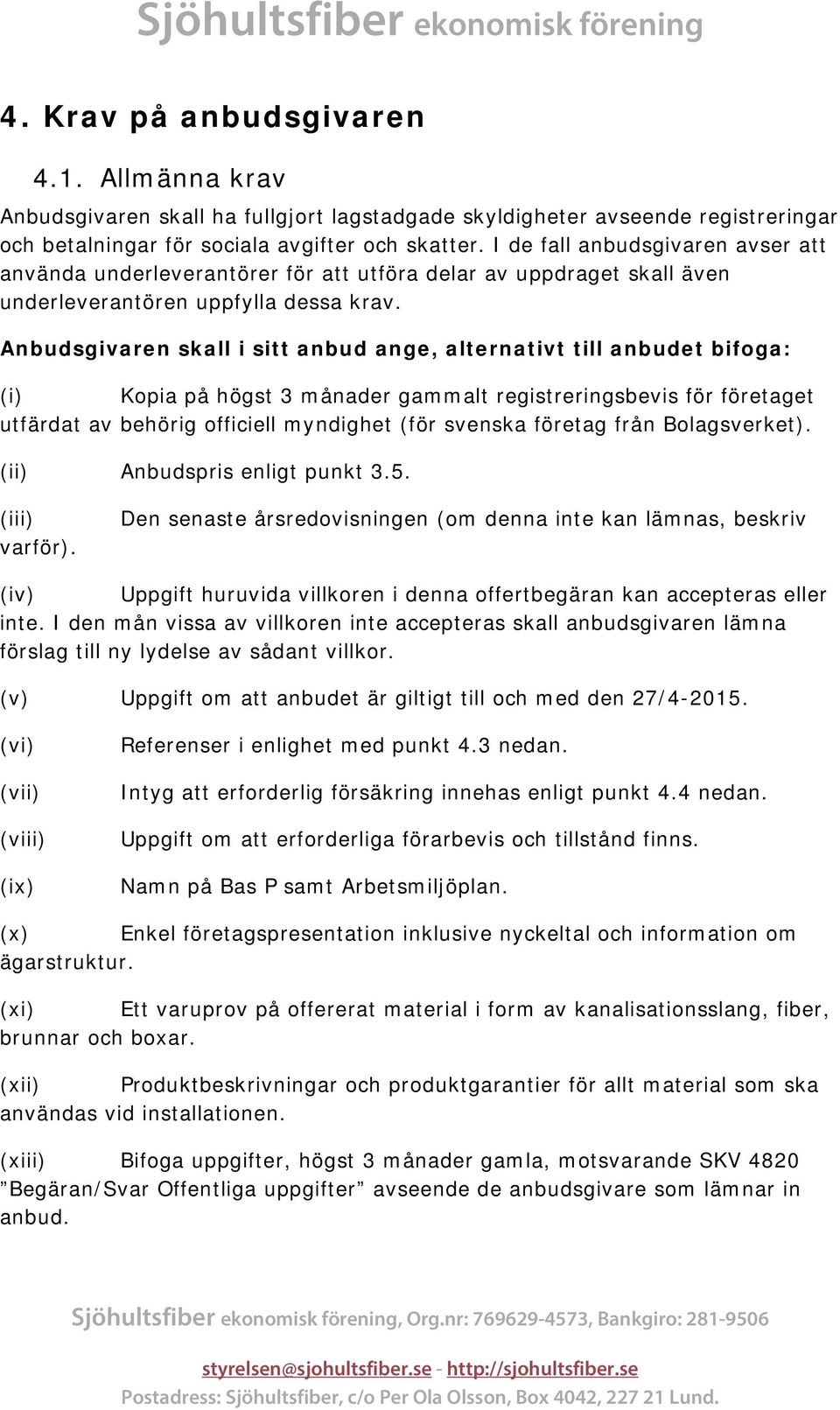

8 4. Krav på anbudsgivaren 4.1. Allmänna krav Anbudsgivaren skall ha fullgjort lagstadgade skyldigheter avseende registreringar och betalningar för sociala avgifter och skatter. I de fall anbudsgivaren avser att använda underleverantörer för att utföra delar av uppdraget skall även underleverantören uppfylla dessa krav. Anbudsgivaren skall i sitt anbud ange, alternativt till anbudet bifoga: i) Kopia på högst 3 månader gammalt registreringsbevis för företaget utfärdat av behörig officiell myndighet för svenska företag från Bolagsverket). ii) Anbudspris enligt punkt 3.5. iii) varför). Den senaste årsredovisningen om denna inte kan lämnas, beskriv iv) Uppgift huruvida villkoren i denna offertbegäran kan accepteras eller inte. I den mån vissa av villkoren inte accepteras skall anbudsgivaren lämna förslag till ny lydelse av sådant villkor. v) Uppgift om att anbudet är giltigt till och med den 27/ vi) vii) viii) ix) Referenser i enlighet med punkt 4.3 nedan. Intyg att erforderlig försäkring innehas enligt punkt 4.4 nedan. Uppgift om att erforderliga förarbevis och tillstånd finns. Namn på Bas samt Arbetsmiljöplan. x) Enkel företagspresentation inklusive nyckeltal och information om ägarstruktur. xi) Ett varuprov på offererat material i form av kanalisationsslang, fiber, brunnar och boxar. xii) roduktbeskrivningar och produktgarantier för allt material som ska användas vid installationen. xiii) Bifoga uppgifter, högst 3 månader gamla, motsvarande SKV 4820 Begäran/Svar Offentliga uppgifter avseende de anbudsgivare som lämnar in anbud. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

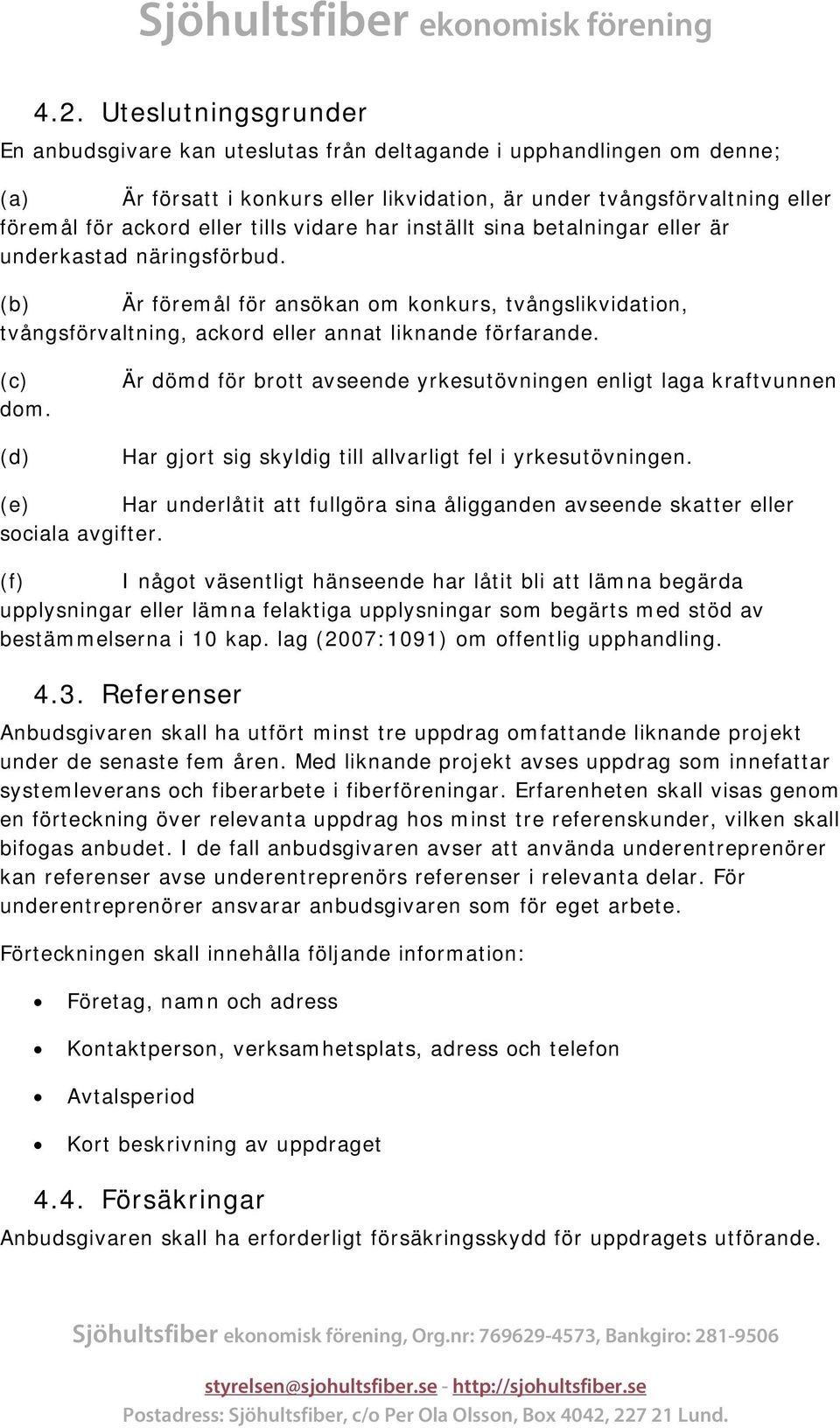

9 4.2. Uteslutningsgrunder En anbudsgivare kan uteslutas från deltagande i upphandlingen om denne; a) Är försatt i konkurs eller likvidation, är under tvångsförvaltning eller föremål för ackord eller tills vidare har inställt sina betalningar eller är underkastad näringsförbud. b) Är föremål för ansökan om konkurs, tvångslikvidation, tvångsförvaltning, ackord eller annat liknande förfarande. c) dom. d) Är dömd för brott avseende yrkesutövningen enligt laga kraftvunnen Har gjort sig skyldig till allvarligt fel i yrkesutövningen. e) Har underlåtit att fullgöra sina åligganden avseende skatter eller sociala avgifter. f) I något väsentligt hänseende har låtit bli att lämna begärda upplysningar eller lämna felaktiga upplysningar som begärts med stöd av bestämmelserna i 10 kap. lag 2007:1091) om offentlig upphandling Referenser Anbudsgivaren skall ha utfört minst tre uppdrag omfattande liknande projekt under de senaste fem åren. Med liknande projekt avses uppdrag som innefattar systemleverans och fiberarbete i fiberföreningar. Erfarenheten skall visas genom en förteckning över relevanta uppdrag hos minst tre referenskunder, vilken skall bifogas anbudet. I de fall anbudsgivaren avser att använda underentreprenörer kan referenser avse underentreprenörs referenser i relevanta delar. För underentreprenörer ansvarar anbudsgivaren som för eget arbete. Förteckningen skall innehålla följande information: Företag, namn och adress Kontaktperson, verksamhetsplats, adress och telefon Avtalsperiod Kort beskrivning av uppdraget 4.4. Försäkringar Anbudsgivaren skall ha erforderligt försäkringsskydd för uppdragets utförande. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

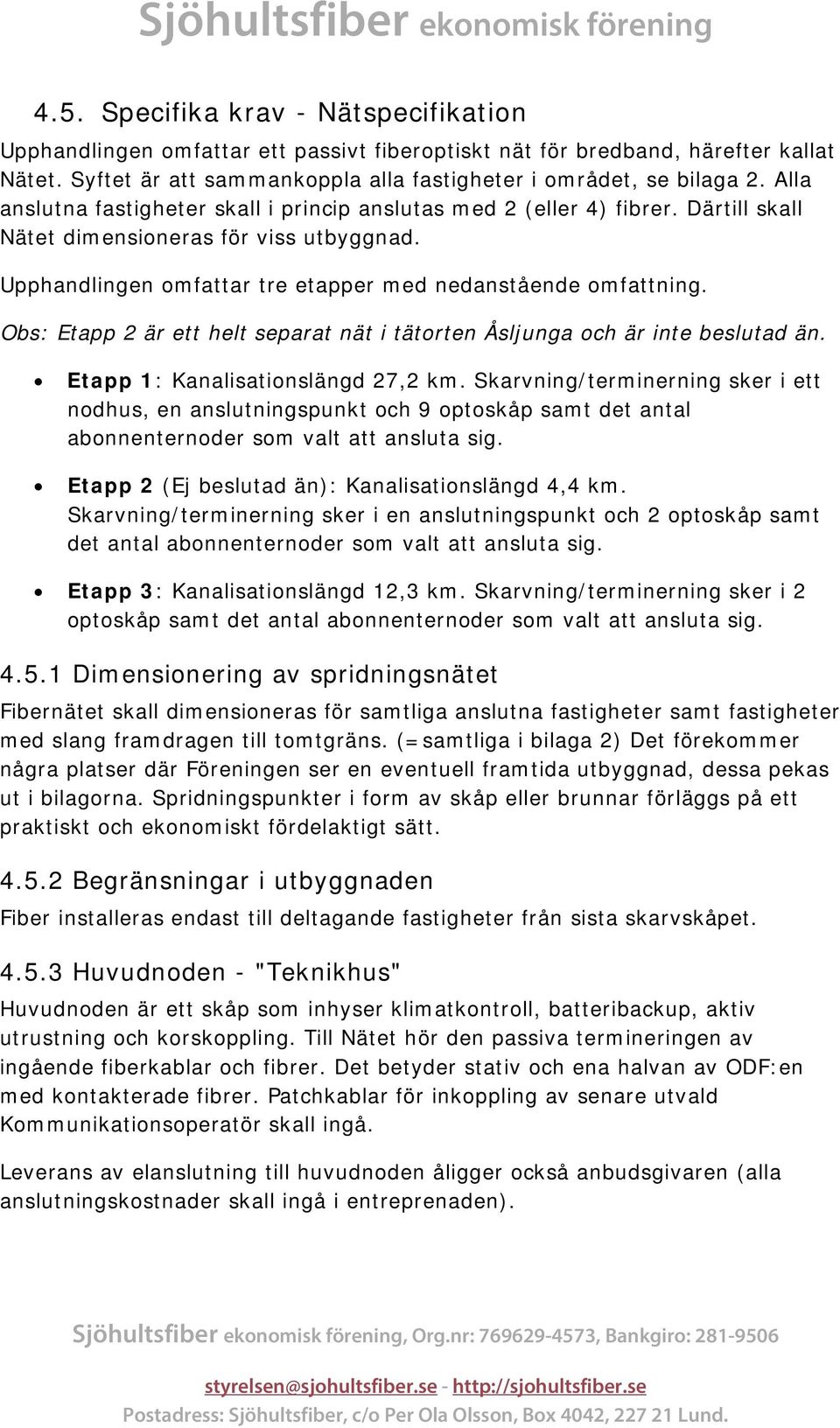

10 4.5. Specifika krav - Nätspecifikation Upphandlingen omfattar ett passivt fiberoptiskt nät för bredband, härefter kallat Nätet. Syftet är att sammankoppla alla fastigheter i området, se bilaga 2. Alla anslutna fastigheter skall i princip anslutas med 2 eller 4) fibrer. Därtill skall Nätet dimensioneras för viss utbyggnad. Upphandlingen omfattar tre etapper med nedanstående omfattning. Obs: Etapp 2 är ett helt separat nät i tätorten Åsljunga och är inte beslutad än. Etapp 1: Kanalisationslängd 27,2 km. Skarvning/terminerning sker i ett nodhus, en anslutningspunkt och 9 optoskåp samt det antal abonnenternoder som valt att ansluta sig. Etapp 2 Ej beslutad än): Kanalisationslängd 4,4 km. Skarvning/terminerning sker i en anslutningspunkt och 2 optoskåp samt det antal abonnenternoder som valt att ansluta sig. Etapp 3: Kanalisationslängd 12,3 km. Skarvning/terminerning sker i 2 optoskåp samt det antal abonnenternoder som valt att ansluta sig Dimensionering av spridningsnätet Fibernätet skall dimensioneras för samtliga anslutna fastigheter samt fastigheter med slang framdragen till tomtgräns. =samtliga i bilaga 2) Det förekommer några platser där Föreningen ser en eventuell framtida utbyggnad, dessa pekas ut i bilagorna. Spridningspunkter i form av skåp eller brunnar förläggs på ett praktiskt och ekonomiskt fördelaktigt sätt Begränsningar i utbyggnaden Fiber installeras endast till deltagande fastigheter från sista skarvskåpet Huvudnoden - "Teknikhus" Huvudnoden är ett skåp som inhyser klimatkontroll, batteribackup, aktiv utrustning och korskoppling. Till Nätet hör den passiva termineringen av ingående fiberkablar och fibrer. Det betyder stativ och ena halvan av ODF:en med kontakterade fibrer. atchkablar för inkoppling av senare utvald Kommunikationsoperatör skall ingå. Leverans av elanslutning till huvudnoden åligger också anbudsgivaren alla anslutningskostnader skall ingå i entreprenaden). ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

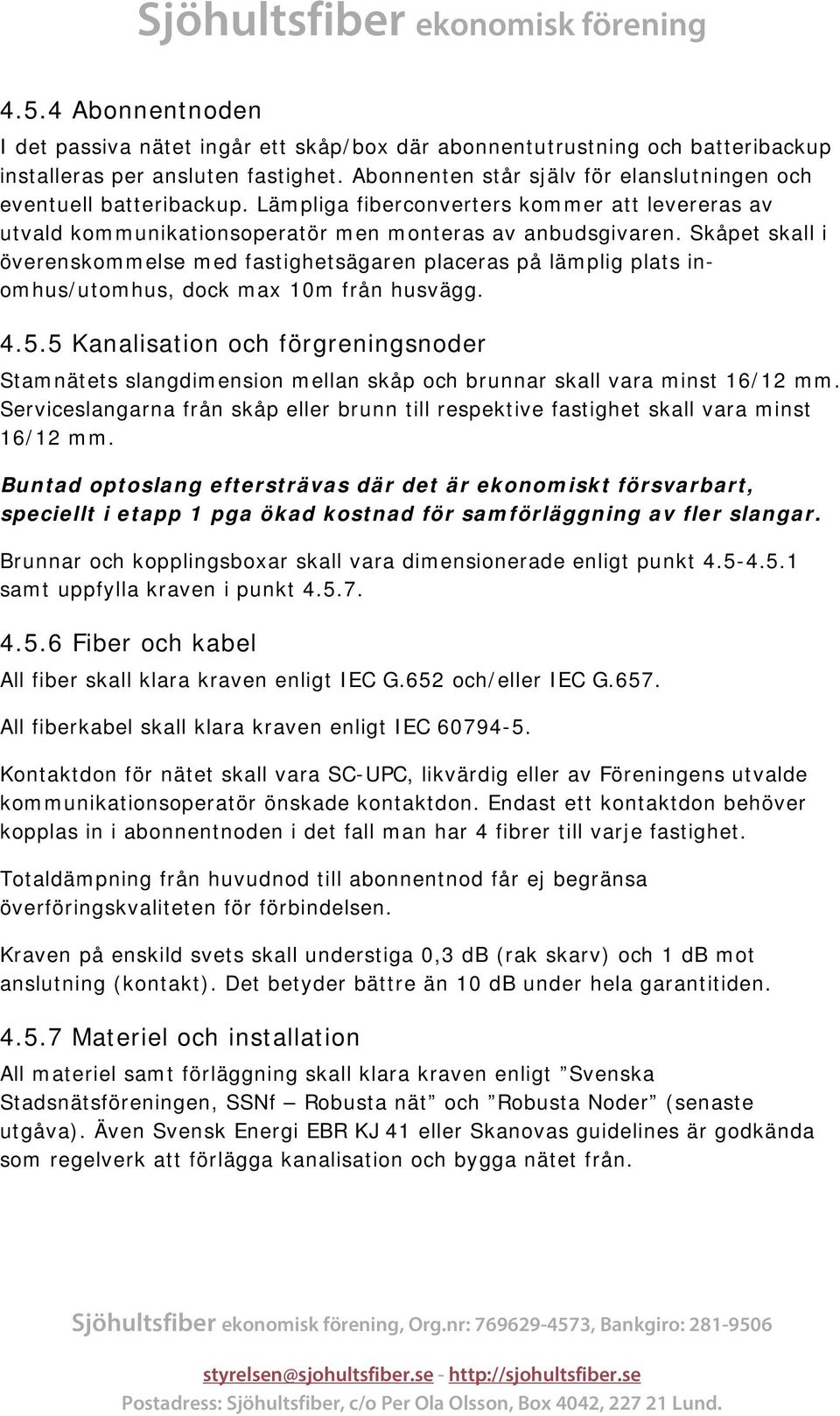

11 4.5.4 Abonnentnoden I det passiva nätet ingår ett skåp/box där abonnentutrustning och batteribackup installeras per ansluten fastighet. Abonnenten står själv för elanslutningen och eventuell batteribackup. Lämpliga fiberconverters kommer att levereras av utvald kommunikationsoperatör men monteras av anbudsgivaren. Skåpet skall i överenskommelse med fastighetsägaren placeras på lämplig plats inomhus/utomhus, dock max 10m från husvägg Kanalisation och förgreningsnoder Stamnätets slangdimension mellan skåp och brunnar skall vara minst 16/12 mm. Serviceslangarna från skåp eller brunn till respektive fastighet skall vara minst 16/12 mm. Buntad optoslang eftersträvas där det är ekonomiskt försvarbart, speciellt i etapp 1 pga ökad kostnad för samförläggning av fler slangar. Brunnar och kopplingsboxar skall vara dimensionerade enligt punkt samt uppfylla kraven i punkt Fiber och kabel All fiber skall klara kraven enligt IEC G.652 och/eller IEC G.657. All fiberkabel skall klara kraven enligt IEC Kontaktdon för nätet skall vara SC-UC, likvärdig eller av Föreningens utvalde kommunikationsoperatör önskade kontaktdon. Endast ett kontaktdon behöver kopplas in i abonnentnoden i det fall man har 4 fibrer till varje fastighet. Totaldämpning från huvudnod till abonnentnod får ej begränsa överföringskvaliteten för förbindelsen. Kraven på enskild svets skall understiga 0,3 db rak skarv) och 1 db mot anslutning kontakt). Det betyder bättre än 10 db under hela garantitiden Materiel och installation All materiel samt förläggning skall klara kraven enligt Svenska Stadsnätsföreningen, SSNf Robusta nät och Robusta Noder senaste utgåva). Även Svensk Energi EBR KJ 41 eller Skanovas guidelines är godkända som regelverk att förlägga kanalisation och bygga nätet från. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

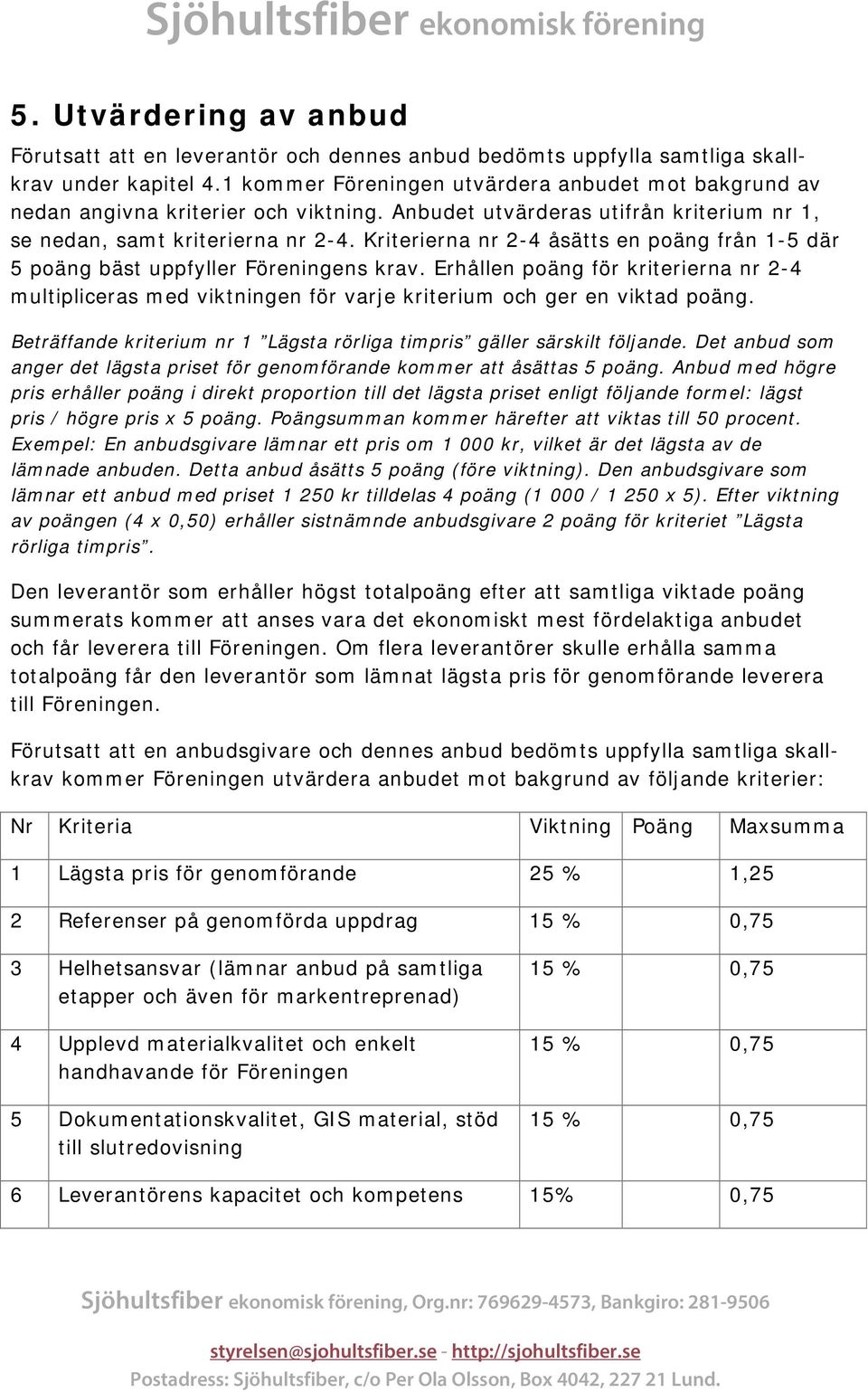

12 5. Utvärdering av anbud Förutsatt att en leverantör och dennes anbud bedömts uppfylla samtliga skallkrav under kapitel 4.1 kommer Föreningen utvärdera anbudet mot bakgrund av nedan angivna kriterier och viktning. Anbudet utvärderas utifrån kriterium nr 1, se nedan, samt kriterierna nr 2-4. Kriterierna nr 2-4 åsätts en poäng från 1-5 där 5 poäng bäst uppfyller Föreningens krav. Erhållen poäng för kriterierna nr 2-4 multipliceras med viktningen för varje kriterium och ger en viktad poäng. Beträffande kriterium nr 1 Lägsta rörliga timpris gäller särskilt följande. Det anbud som anger det lägsta priset för genomförande kommer att åsättas 5 poäng. Anbud med högre pris erhåller poäng i direkt proportion till det lägsta priset enligt följande formel: lägst pris / högre pris x 5 poäng. oängsumman kommer härefter att viktas till 50 procent. Exempel: En anbudsgivare lämnar ett pris om kr, vilket är det lägsta av de lämnade anbuden. Detta anbud åsätts 5 poäng före viktning). Den anbudsgivare som lämnar ett anbud med priset kr tilldelas 4 poäng / x 5). Efter viktning av poängen 4 x 0,50) erhåller sistnämnde anbudsgivare 2 poäng för kriteriet Lägsta rörliga timpris. Den leverantör som erhåller högst totalpoäng efter att samtliga viktade poäng summerats kommer att anses vara det ekonomiskt mest fördelaktiga anbudet och får leverera till Föreningen. Om flera leverantörer skulle erhålla samma totalpoäng får den leverantör som lämnat lägsta pris för genomförande leverera till Föreningen. Förutsatt att en anbudsgivare och dennes anbud bedömts uppfylla samtliga skallkrav kommer Föreningen utvärdera anbudet mot bakgrund av följande kriterier: Nr Kriteria Viktning oäng Maxsumma 1 Lägsta pris för genomförande 25 % 1,25 2 Referenser på genomförda uppdrag 15 % 0,75 3 Helhetsansvar lämnar anbud på samtliga etapper och även för markentreprenad) 4 Upplevd materialkvalitet och enkelt handhavande för Föreningen 5 Dokumentationskvalitet, GIS material, stöd till slutredovisning 15 % 0,75 15 % 0,75 15 % 0,75 6 Leverantörens kapacitet och kompetens 15% 0,75 ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

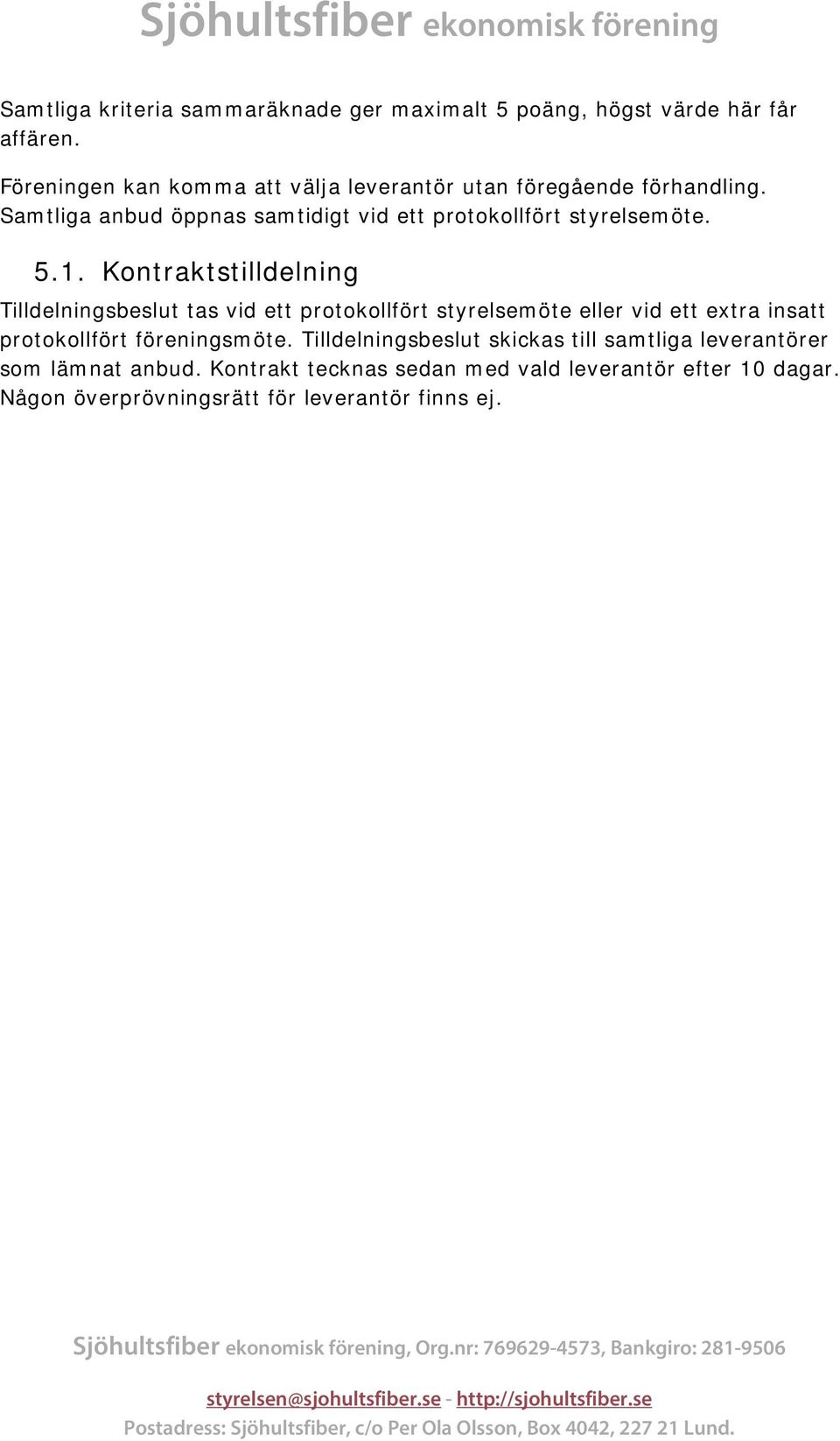

13 Samtliga kriteria sammaräknade ger maximalt 5 poäng, högst värde här får affären. Föreningen kan komma att välja leverantör utan föregående förhandling. Samtliga anbud öppnas samtidigt vid ett protokollfört styrelsemöte Kontraktstilldelning Tilldelningsbeslut tas vid ett protokollfört styrelsemöte eller vid ett extra insatt protokollfört föreningsmöte. Tilldelningsbeslut skickas till samtliga leverantörer som lämnat anbud. Kontrakt tecknas sedan med vald leverantör efter 10 dagar. Någon överprövningsrätt för leverantör finns ej. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

14 6. Bilagor Bilaga 1: Karta/lista över sträckor som skall grävas. Bilaga 2: Karta/lista över kanalisation inklusive fastighetskarta. Bilaga 3: Grundprinciper som föreningen har att beakta i sin upphandling. Bilaga 4: Skanovas kravspecifikation för byggnation av byalagsfiber. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

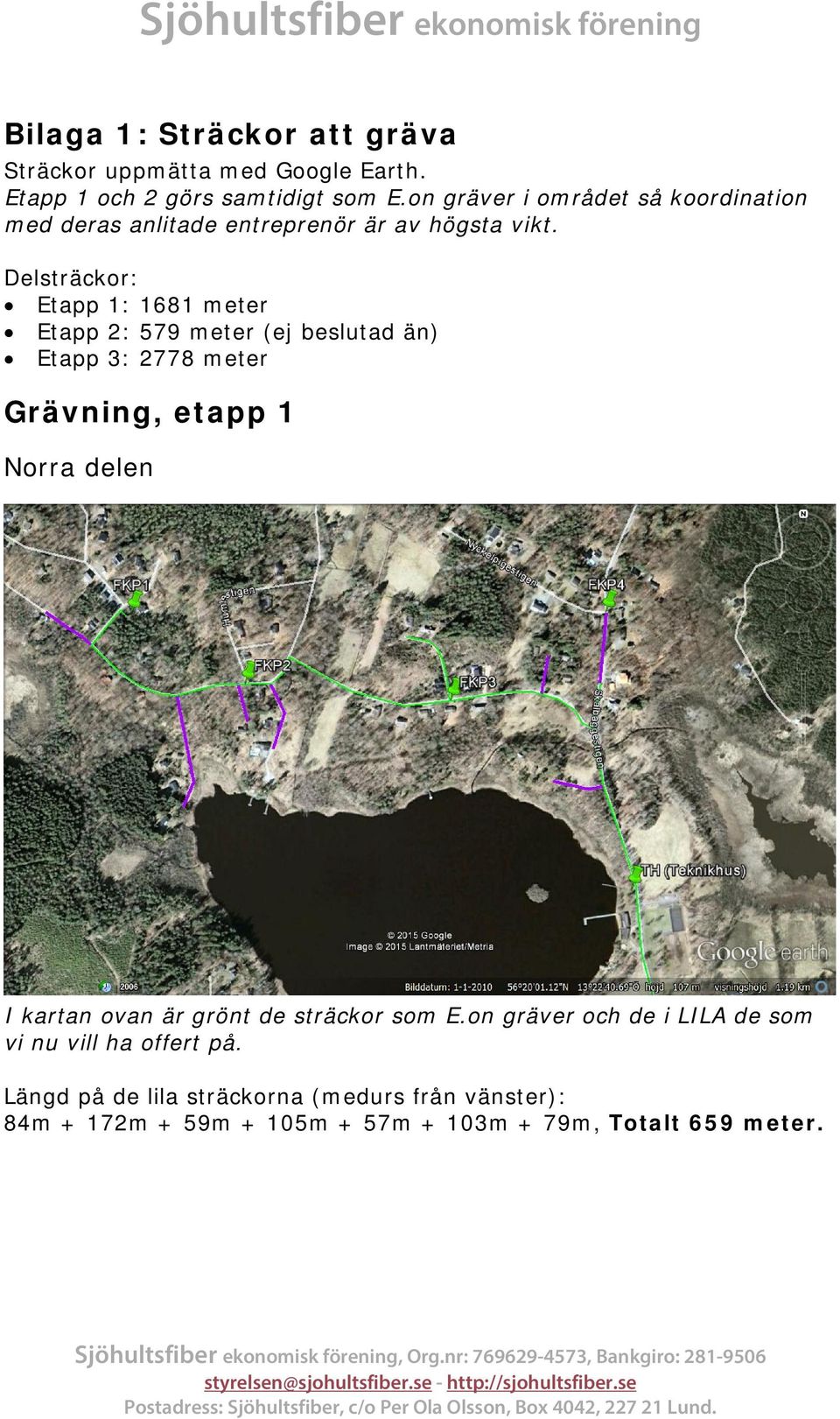

15 Bilaga 1: Sträckor att gräva Sträckor uppmätta med Google Earth. Etapp 1 och 2 görs samtidigt som E.on gräver i området så koordination med deras anlitade entreprenör är av högsta vikt. Delsträckor: Etapp 1: 1681 meter Etapp 2: 579 meter ej beslutad än) Etapp 3: 2778 meter Grävning, etapp 1 Norra delen I kartan ovan är grönt de sträckor som E.on gräver och de i LILA de som vi nu vill ha offert på. Längd på de lila sträckorna medurs från vänster): 84m + 172m + 59m + 105m + 57m + 103m + 79m, Totalt 659 meter. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

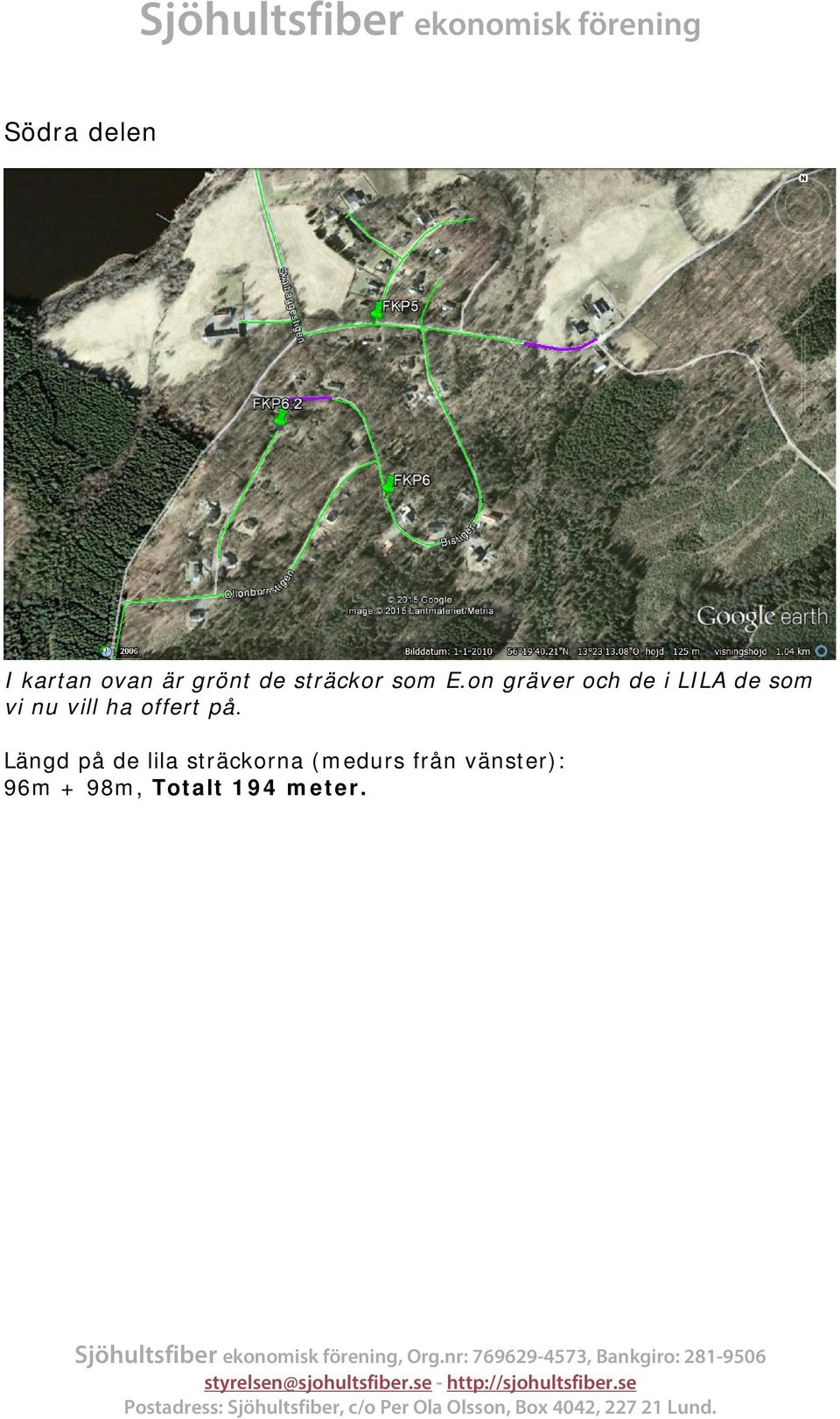

16 Södra delen I kartan ovan är grönt de sträckor som E.on gräver och de i LILA de som vi nu vill ha offert på. Längd på de lila sträckorna medurs från vänster): 96m + 98m, Totalt 194 meter. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

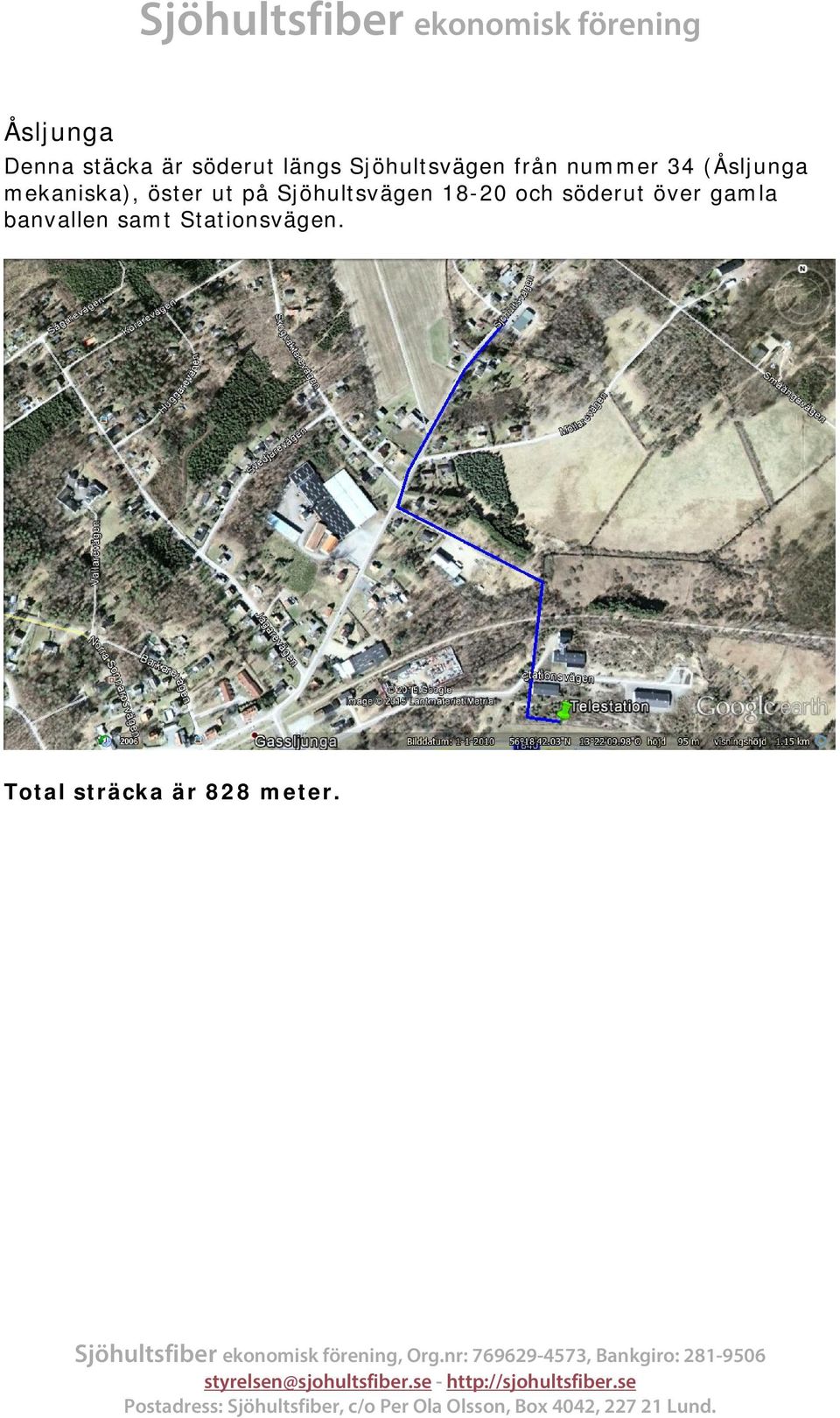

17 Åsljunga Denna stäcka är söderut längs Sjöhultsvägen från nummer 34 Åsljunga mekaniska), öster ut på Sjöhultsvägen och söderut över gamla banvallen samt Stationsvägen. Total sträcka är 828 meter. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

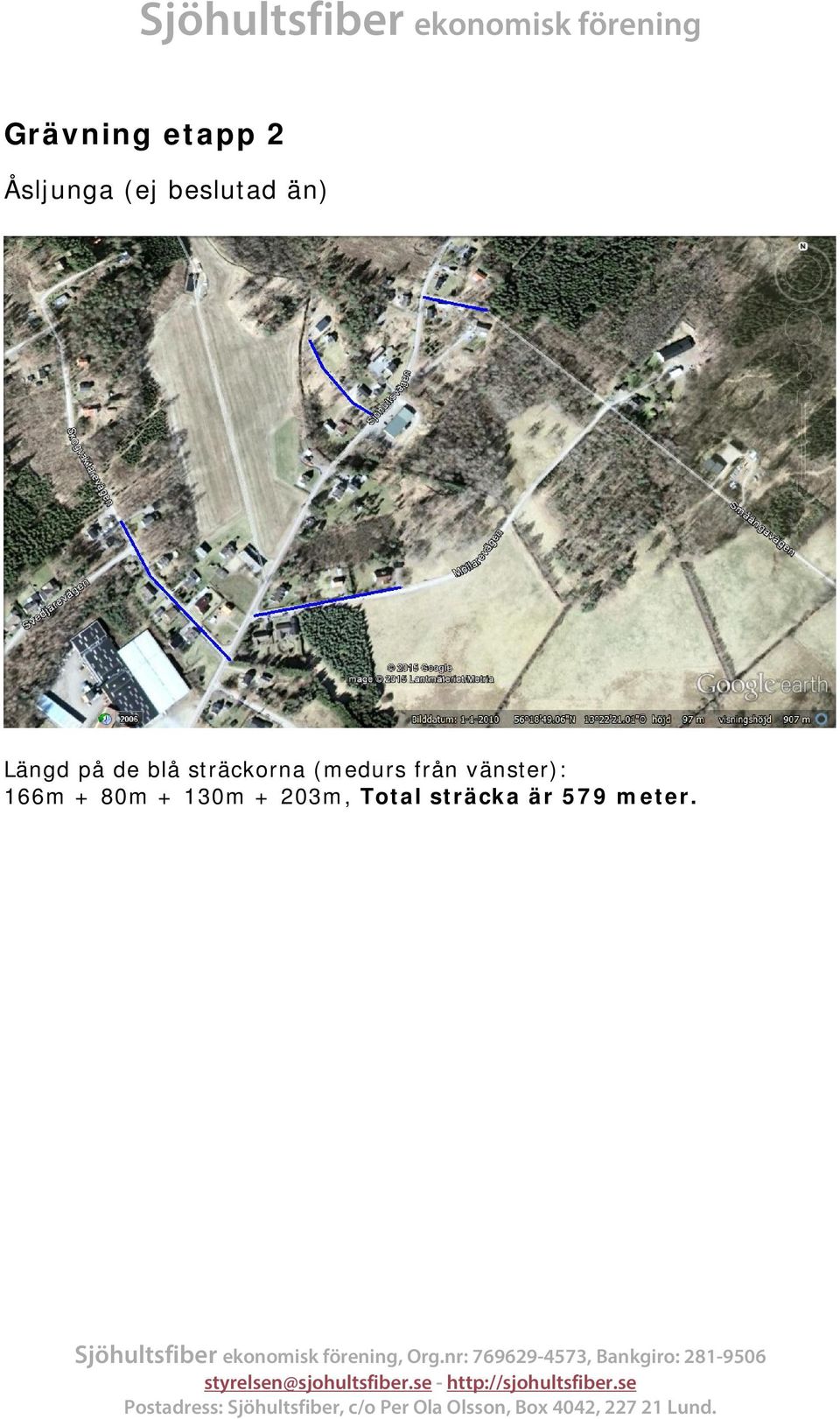

18 Grävning etapp 2 Åsljunga ej beslutad än) Längd på de blå sträckorna medurs från vänster): 166m + 80m + 130m + 203m, Total sträcka är 579 meter. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

19 Grävning etapp 3 Norra delen Längd på de blå sträckorna medurs från vänster): 317m + 144m + 96m + 430m + 56m + 268m m + 40m + 120m + 105m, Totalt 2778meter. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

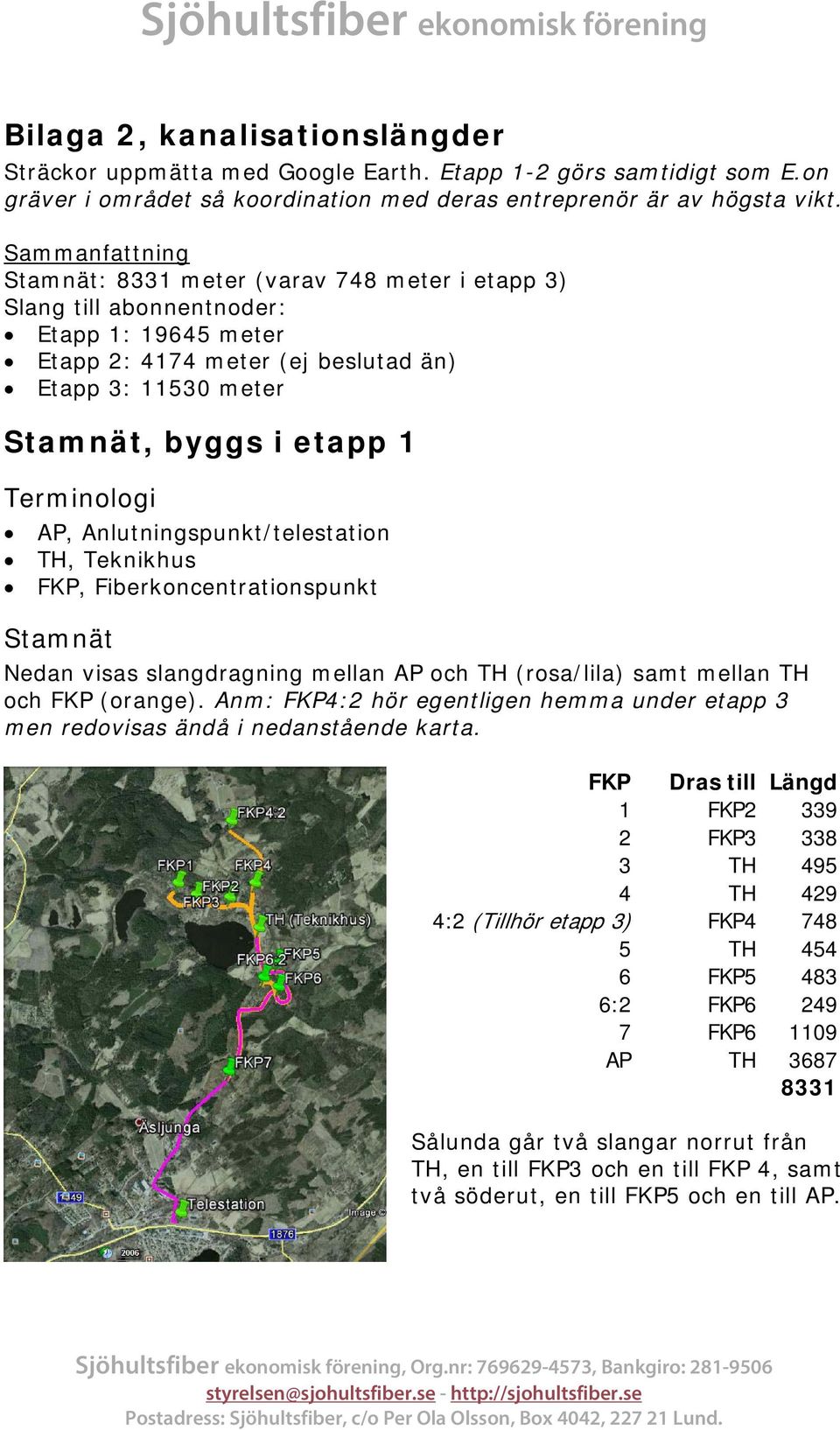

20 Bilaga 2, kanalisationslängder Sträckor uppmätta med Google Earth. Etapp 1-2 görs samtidigt som E.on gräver i området så koordination med deras entreprenör är av högsta vikt. Sammanfattning Stamnät: 8331 meter varav 748 meter i etapp 3) Slang till abonnentnoder: Etapp 1: meter Etapp 2: 4174 meter ej beslutad än) Etapp 3: meter Stamnät, byggs i etapp 1 Terminologi A, Anlutningspunkt/telestation TH, Teknikhus FK, Fiberkoncentrationspunkt Stamnät Nedan visas slangdragning mellan A och TH rosa/lila) samt mellan TH och FK orange). Anm: FK4:2 hör egentligen hemma under etapp 3 men redovisas ändå i nedanstående karta. FK Dras till Längd 1 FK FK TH TH 429 4:2 Tillhör etapp 3) FK TH FK :2 FK FK A TH Sålunda går två slangar norrut från TH, en till FK3 och en till FK 4, samt två söderut, en till FK5 och en till A. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

21 Slang till abonnentnod, etapp 1 Anmärking: Det finns slang till abonnentnod från FK1, 2 och 4 i både etapp 1 och 3. Slang till abonnentnod från FK1 och FK2 FK Fastighet Fastighetsadress Längd FK Fastighet Fastighetsadress Längd 1 Järnbläst 3:30 Fjärilstigen Järnbläst 3:09 Fjärilstigen Järnbläst 3:31 Fjärilstigen Järnbläst 3:11 Fjärilstigen Järnbläst 3:50 Fjärilstigen Järnbläst 3:12 Fjärilstigen Järnbläst 3:51 Fjärilstigen Järnbläst 3:13 Fjärilstigen Järnbläst 3:52 Fjärilstigen Järnbläst 3:14 Fjärilstigen Järnbläst 3:53 Fjärilstigen Järnbläst 3:17 Fjärilstigen Järnbläst 3:54 Fjärilstigen Järnbläst 3:18 Fjärilstigen Järnbläst 3:55 Fjärilstigen Järnbläst 3:19 Fjärilstigen Järnbläst 3:56 Fjärilstigen Järnbläst 3:57 Fjärilstigen ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

22 Slang till abonnentnod från FK3 och FK4 FK Fastighet Fastighetsadress Längd FK Fastighet Fastighetsadress Längd 3 Sjöhultet 2:26 Myrstigen Sjöhultet 2:06 Skalbaggestigen Sjöhultet 2:27 Myrstigen Sjöhultet 2:46 Skalbaggestigen Sjöhultet 2:28 Myrstigen Sjöhultet 2:47 Myrstigen Sjöhultet 2:30 Myrstigen Sjöhultet 2:49 Skalbaggestigen Sjöhultet 2:31 Myrstigen Sjöhultet 2:50 Skalbaggestigen Sjöhultet 2:32 Myrstigen Sjöhultet 2:51 Skalbaggestigen Sjöhultet 2:33 Myrstigen Sjöhultet 2:52 Skalbaggestigen Sjöhultet 2:34 Myrstigen Sjöhultet 2:53 Skalbaggestigen Sjöhultet 2:35 Myrstigen Sjöhultet 2:36 Myrstigen Sjöhultet 2:37 Myrstigen Sjöhultet 2:38 Myrstigen Sjöhultet 2:39 Myrstigen Sjöhultet 2:40 Myrstigen Sjöhultet 2:41 Myrstigen Sjöhultet 2:42 Myrstigen Sjöhultet 2:43 Myrstigen Sjöhultet 2:44 Myrstigen Sjöhultet 2:45 Myrstigen Sjöhultet 2:48 Myrstigen ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

23 Slang till abonnentnod från FK5 FK Fastighet Fastighetsadress Längd 5 Sjöhultet 1:06 Sjöhultet Sjöhultet 1:07 Skalbaggestigen Sjöhultet 1:08 Tordyvelstigen Sjöhultet 1:09 Tordyvelstigen Sjöhultet 1:10 Tordyvelstigen Sjöhultet 1:11 Tordyvelstigen Sjöhultet 1:12 Tordyvelstigen Sjöhultet 1:13 Tordyvelstigen Sjöhultet 1:14 Tordyvelstigen Sjöhultet 1:15 Tordyvelstigen Sjöhultet 1:16 Tordyvelstigen Sjöhultet 1:17 Tordyvelstigen Sjöhultet 1:18 Tordyvelstigen Sjöhultet 1:19 Tordyvelstigen Sjöhultet 1:20 Tordyvelstigen Sjöhultet 1:21 Tordyvelstigen Sjöhultet 1:22 Tordyvelstigen Sjöhultet 1:23 Tordyvelstigen Sjöhultet 1:24 Tordyvelstigen Sjöhultet 1:25 Tordyvelstigen Sjöhultet 1:26 Tordyvelstigen Sjöhultet 1:27 Tordyvelstigen Sjöhultet 1:28 Tordyvelstigen Sjöhultet 1:29 Bistigen Sjöhultet 1:30 Bistigen Sjöhultet 1:31 Bistigen Sjöhultet 1:32 Bistigen Sjöhultet 1:33 Bistigen ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

24 Slang till abonnentnod från FK 6 och FK6:2 FK Fastighet Fastighetsadress Längd FK Fastighet Fastighetsadress Längd 6 Sjöhultet 1:38 Bistigen :2 Sjöhultet 1:34 Bistigen Sjöhultet 1:54 Ollonborrstigen :2 Sjöhultet 1:35 Bistigen Sjöhultet 1:55 Ollonborrstigen :2 Sjöhultet 1:36 Bistigen Sjöhultet 1:56 Ollonborrstigen :2 Sjöhultet 1:37 Bistigen Sjöhultet 1:57 Ollonborrstigen :2 Sjöhultet 1:39 Ollonborrstigen Sjöhultet 1:58 Ollonborrstigen :2 Sjöhultet 1:40 Ollonborrstigen Sjöhultet 1:59 Ollonborrstigen :2 Sjöhultet 1:41 Ollonborrstigen Sjöhultet 1:60 Ollonborrstigen :2 Sjöhultet 1:42 Ollonborrstigen Sjöhultet 1:61 Ollonborrstigen :2 Sjöhultet 1:43 Ollonborrstigen Sjöhultet 1:62 Ollonborrstigen :2 Sjöhultet 1:44 Ollonborrstigen Sjöhultet 1:63 Ollonborrstigen :2 Sjöhultet 1:45 Ollonborrstigen Sjöhultet 1:64 Ollonborrstigen :2 Sjöhultet 1:46 Ollonborrstigen Sjöhultet 1:65 Ollonborrstigen :2 Sjöhultet 1:48 Ollonborrstigen Sjöhultet 1:66 Ollonborrstigen :2 Sjöhultet 1:49 Ollonborrstigen Sjöhultet 1:67 Ollonborrstigen :2 Sjöhultet 1:50 Ollonborrstigen Sjöhultet 1:68 Ollonborrstigen :2 Sjöhultet 1:51 Ollonborrstigen Sjöhultet 1:69 Bistigen :2 Sjöhultet 1:52 Bistigen Sjöhultet 1:70 Bistigen :2 Sjöhultet 1:53 Bistigen Sjöhultet 1:71 Bistigen Sjöhultet 1:72 Bistigen Sjöhultet 1:73 Bistigen Sjöhultet 1:74 Bistigen Sjöhultet 1:75 Bistigen Sjöhultet 1:76 Bistigen Sjöhultet 1:77 Bistigen Sjöhultet 1:78 Bistigen Sjöhultet 1:79 Bistigen ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

25 Slang till abonnentnod från FK7 FK Fastighet Fastighetsadress Längd 7 Åsljunga 77:2 Åsljunga Åsljunga 2:17/ 5:8 Åsljunga Åsljunga 2:100 Åsljunga Åsljunga 2:101 Åsljunga Åsljunga 2:102 Åsljunga Åsljunga 2:24 Åsljunga Åsljunga 2:35 Åsljunga Åsljunga 2:79 Åsljunga Åsljunga 8: Åsljunga 8:96 Åsljunga Åsljunga 9:131 Åsljunga Åsljunga 9:361 Åsljunga ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

26 Slang till abonnentnod, etapp 2 Nät 2 Ej beslutad än) Detta är ett nät som ligger parallellt med huvudnätet, det finns alltså ingen fysisk sammankoppling mer än att båda förläggs samtidigt. Här finns ingen aktiv utrustning utan endast två fiberkoncentrationspunkter, samtliga fiber går alltså mellan abonnentnod och telestation. Längd på slang till abonnentnod: 4174m. Slang mellan A/FK A + FK A/FK B: 827m Fastighet Fastighetsadress Längd FK Fastighet Fastighetsadress Längd FK Åsljunga 9:278 Möllarevägen 2 65 A Åsljunga 9:132 Sjöhultsvägen B Åsljunga 9:267 Möllarevägen 4 98 A Åsljunga 9:46 Sjöhultsvägen B Åsljunga 9:266 Möllarevägen A Åsljunga 9:382 Sjöhultsvägen B Åsljunga 9:265 Möllarevägen A Åsljunga 9:243 Sjöhultsvägen B Åsljunga 9:222 Sjöhultsvägen A Åsljunga 9:381 Sjöhultsvägen B Åsljunga 9:47 Sjöhultsvägen A Åsljunga 9:29 Sjöhultsvägen B Åsljunga 9:140 Sjöhultsvägen A Åsljunga 56:1 Sjöhultsvägen B Åsljunga 9:236 Sjöhultsvägen A Åsljunga 6:4 Sjöhultsvägen B Åsljunga 9:196 Sjöhultsvägen A Åsljunga 9:44 Sjöhultsvägen B Åsljunga 9:115 Sjöhultsvägen A Åsljunga 6:7 Sjöhultsvägen B Åsljunga 9:316 Sjöhultsvägen A Åsljunga 6:8 Sjöhultsvägen B Åsljunga 92:7 Skogvaktarevägen A Åsljunga 57:2 Sjöhultsvägen B Åsljunga 9:245 Skogvaktarevägen A Asljunga 6:9 Sjöhultsvägen B Åsljunga 9:275 Skogvaktarevägen A Åsljunga 65:1 Småängavägen B Åsljunga 9:141 Skogvaktarevägen 3 57 A 1847 Åsljunga 9:343 Skogvaktarevägen 4 59 A Åsljunga 9:237 Skogvaktarevägen 5 83 A Åsljunga 9:342 Skogvaktarevägen 6 94 A Åsljunga 9:377 Skogvaktarevägen A Åsljunga 9:424 Skogvaktarevägen A Åsljunga 9:376 Skogvaktarevägen A 2327 ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

27 Slang till abonnentnod, etapp 3 Anmärking: Det finns slang till abonnentnod från FK1, 2 och 4 i både etapp 1 och 3. Slang till abonnentnod från FK 1 och FK2 FK Fastighet Fastighetsadress Längd FK Fastighet Fastighetsadress Längd 1 Järnbläst 3:22 Järnbläst Järnbläst 3:58 Fjärilstigen Järnbläst 3:23 Trollsländestigen Järnbläst 3:59 Fjärilstigen Järnbläst 3:24 Trollsländestigen Järnbläst 3:60 Fjärilstigen Järnbläst 3:25 Trollsländestigen Järnbläst 3:61 Humlestigen Järnbläst 3:26 Trollsländestigen Järnbläst 3:62 Humlestigen Järnbläst 3:27 Trollsländestigen Järnbläst 3:63 Humlestigen Järnbläst 3:28 Trollsländestigen Järnbläst 3:64 Humlestigen Järnbläst 3:29 Trollsländestigen Järnbläst 3:65 Humlestigen Järnbläst 3:32 Trollsländestigen Järnbläst 3:66 Humlestigen Järnbläst 3:33 Trollsländestigen Järnbläst 3:67 Humlestigen Järnbläst 3:34 Trollsländestigen Järnbläst 3:68 Humlestigen Järnbläst 3:35 Trollsländestigen Järnbläst 3:69 Humlestigen Järnbläst 3:36 Trollsländestigen Järnbläst 3:70 Humlestigen Järnbläst 3:37 Trollsländestigen Järnbläst 3:71 Humlestigen Järnbläst 3:38 Trollsländestigen Järnbläst 3:72 Humlestigen Järnbläst 3:39 Trollsländestigen Järnbläst 3:73 Humlestigen Järnbläst 3:40 Trollsländestigen Järnbläst 3:41 Trollsländestigen Järnbläst 3:42 Trollsländestigen Järnbläst 3:43 Trollsländestigen Järnbläst 3:44 Trollsländestigen Järnbläst 3:45 Trollsländestigen Järnbläst 3:46 Trollsländestigen Järnbläst 3:47 Trollsländestigen Järnbläst 3:48 Trollsländestigen Järnbläst 3:49 Trollsländestigen ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

28 Slang till abonnentnod från FK4 FK Fastighet Fastighetsadress Längd 4 Sjöhultet 2:07 Sjöhultet Sjöhultet 2:08 Sjöhultet Sjöhultet 2:09 Sjöhultet Sjöhultet 2:10 Sjöhultet Sjöhultet 2: Sjöhultet 2:12 Nyckelpigestigen Sjöhultet 2:13 Nyckelpigestigen Sjöhultet 2:14 Nyckelpigestigen Sjöhultet 2:15 Nyckelpigestigen Sjöhultet 2:16 Nyckelpigestigen Sjöhultet 2:17 Nyckelpigestigen Sjöhultet 2:18 Nyckelpigestigen Sjöhultet 2:19 Nyckelpigestigen Sjöhultet 2:20 Nyckelpigestigen Sjöhultet 2:21 Nyckelpigestigen Sjöhultet 2:22 Nyckelpigestigen Sjöhultet 2:23 Nyckelpigestigen Sjöhultet 2:24 Nyckelpigestigen Sjöhultet 2:25 Nyckelpigestigen Sjöhultet 2:54 Sjöhultet Sjöhultet 2:55 Sjöhultet ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

29 Slang till abonnentnod från FK4:2 FK Fastighet Fastighetsadress Längd 4:2 Höjaholm 1:24 Höjaholm :2 Höjaholm 1:25 Höjaholm :2 Höjaholm 1:26 Höjaholm :2 Höjaholm 1:35 Höjaholm ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

30 Ï AutoKa-Vy 4.02 Licensierad till Lantmäteriet ] u F Hillgården Järnbläst Badplats Hultasjön Gårdsjön Sjöhultet Långasjö Hillgården Hillgården Järnbläst Badplats Sjöhultet Hillgården ga:6 ga:1 SJÖHULTET SJÖHULTET JÄRNBLÄST JÄRNBLÄST ga:2 ga:6 ga:1 ga:2 ga:2 ga:2 ga:2 ga:7 SJÖHULTET SJÖHULTET HÖJAHOLM SJÖHULTET ga:2 ga:2 ga:2 ga:2 ga:2 ga:2 ga:6 ga:1 ga:2 ga:1 SJÖHULTET ga:2 ga:2 ga:2 ga:2 ga:6 ga:7 ga:7 ga:6 ga:1 ÅSLJUNGA BOSJÖHOLM ÅSLJUNGA ga:2 ga:2 ga:6 ga:1 ga:2 ga:2 ga:2 ga:1 ga: ga:1 HÖJAHOLM ga:1 ga: ga:1 9:336 57:2 9:315 1 ÅSLJUNGA 4:19 4:22 s46 s:1) s:7 s:1 SJÖHULTET ÅSLJUNGA ÅSLJUNGA 74:1 9:316 8:96 2:22 2:22 1:69 2:28 2:101 9:56 9:57 9:341 9:351 9:361 61:1 68:1 79:1 9:316 1:3 2:24 2:79 2:100 2:102 8:87 4:5 4:12 74:1 74:1 4:12 1:3 9:131 1:68 1:44 1:45 1: s s:3 s:1 SJÖHULTET JÄRNBLÄST SJÖHULTET SJÖHULTET 3:27 3:40 3:41 3:42 3:43 3:44 3:45 3:46 3:47 3:48 3:49 3:50 3:51 3:52 3:53 3:54 3:55 3:56 3:57 3:58 3:59 3:60 3:61 1:3 1:3 1:3 1:3 2:6 2:7 2:11 2:39 2:47 2:33 2:12 3:5 3:5 3:7 3:7 3:8 3:9 3:11 3:12 3:13 3:14 3:15 3:16 3:17 3:18 3:19 3:20 3:22 3:24 3:26 3:30 3:36 3:37 3:39 3:62 3:63 3:64 3:66 3:67 3:68 3:69 3:70 3:71 3:72 3:73 3:74 3:38 3:29 2:54 2:54 3:23 3:25 3:28 3:32 3:33 3:34 3:65 3:31 3:35 2:40 2:38 2:36 2:37 2:35 2:41 2:26 2:27 2:42 2:43 2:48 2:49 2:32 2:34 2:28 2:44 2:45 2:23 2:46 2:31 2:30 2:21 2:24 2:25 2:22 2:17 2:18 2:15 2:16 2:20 2:19 2:13 2: ÅSLJUNGA SJÖHULTET ÅS 1:60 2:17 1:61 1:37 1:58 1:74 1:76 1:42 1:48 1:49 1:56 1:57 1:63 1:64 1:65 1:69 1:71 1:72 1:77 1:78 1:41 1:40 1:50 1:51 1:53 1:55 1:38 1:54 1:31 1:79 1:39 1:52 77:1 2:35 5:8 1:67 1:66 1:46 1:59 1:62 1:73 1:70 1:75 74:1 1:3 1:5 1:5 8:101 77: S:1 s s:3 s:3 s:1 s:3 s:1 BO BOSJÖHOLM 1:15 1:18 1:23 1:12 1:13 2:50 2:51 4:10 1:7 1:34 1:35 1:36 1:30 1:32 1:26 1:27 1:28 1:29 1:33 1:8 1:9 1:19 1:20 1:21 1:22 1:10 1:11 1:24 1:14 1:16 1:17 1:25 2:54 2:54 2:49 2:52 2:53 2:4 4:10 4:19 4:20 4:21 4:22 4:24 4:26 4:27 4:27 1:3 1:3 1:3 1:3 1:6 2:4 2:8 2:9 2:10 4: fs: s 1 s:1 JÄRNBLÄST HÖJAHOLM 1:35 1:24 1:24 1:25 1:25 1:35 1:36 3:7 1: :55 1:25 2:3 2: m Skala 1:8000 N E N = E = System SWEREF 99 TM Aktualitet: Kartredovisningen har inte rättsverkan, jmfr mot beslut i lantmäterihandlingar.

31 Bilaga 3: Grundprinciper inom offentlig upphandling LoU gäller ej för denna upphandling men de grundprinciper som styr all offentlig upphandling gäller och bygger på fem grundprinciper. Bestämmelserna i Landsbygdsprogrammet ska alltid tolkas mot bakgrund av dessa: Icke-diskrimineringsprincipen rincipen om icke-diskriminering innebär ett förbud mot att diskriminera leverantörer på grund av deras nationalitet exempelvis medborgarskap, etablerings- eller verksamhetsland). Den upphandlande myndigheten/enheten får inte ställa krav som endast svenska företag känner till eller kan klara och det gäller även i de fall då den upphandlande myndigheten/enheten inte förväntar sig att några utländska leverantörer ska lämna anbud. Anbudssökande och anbudsgivare från andra orter ska behandlas på samma sätt som företag från den egna kommunen. Likabehandlingsprincipen rincipen om likabehandling innebär att alla leverantörer ska ges samma förutsättningar. Alla leverantörer måste till exempel få tillgång till samma information samtidigt, så att ingen leverantör får ett övertag. Upphandlaren får exempelvis inte acceptera ett för sent inkommet anbud, eftersom samma regler och tidsfrister ska gälla alla. roportionalitetsprincipen roportionalitetsprincipen innebär att krav och villkor i genomförandet av en upphandling ska stå i rimlig proportion till det som upphandlas. De åtgärder som den upphandlande myndigheten/enheten genomför får inte gå utöver vad som är nödvändigt för den aktuella upphandlingen. rincipen om öppenhet/transparens rincipen om öppenhet eller transparensprincipen) innebär att upphandlingar ska präglas av öppenhet och förutsebarhet. Uppgifter som gäller upphandlingen får inte hemlighållas, upphandlingen ska annonseras offentligt och de leverantörer som deltagit i anbudsförfarandet ska informeras om resultatet. Upphandlingarna ska vara offentliga och förfrågningsunderlaget ska vara förutsebart, det vill säga klart och tydligt formulerat och innehålla samtliga krav som ställs. rincipen om ömsesidigt erkännande rincipen om ömsesidigt erkännande innebär att intyg och certifikat som har utfärdats av en medlemsstats behöriga myndigheter ska gälla också i övriga EU/EES-länder. ostadress: Sjöhultsfiber, c/o er Ola Olsson, Box 4042, Lund.

32 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 1 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Kravspecifikation för byalags byggnation av kanalisationsnät och anslutning till Skanovas nät Innehåll 1 Att bygga ett kanalisationsnät för anslutning till Skanovas kanalisation Allmänt Byggsätt av kanalisation för moderna fibernät Optorör Direktförlagd mikrokanalisation DB-kanalisation) Dimensionering 4 2 Anläggning av kanalisationsnät Grävning och byggande av kanalisation Definitioner Viktigt att tänka på Sammankoppling av byanätets kanalisation och koppling till Skanovas kanalisation Spridningspunkter Viktigt att tänka på Sammankopplingspunkt med Skanovas nät Kabelintag i fastighet och montering av optouttag 8 3 Dokumentation Inledning Karta Lägesinmätning Exempel skiss Ritmanér 10 4 Bilagor 11 1 Att bygga ett kanalisationsnät för anslutning till Skanovas kanalisation 1.1 Allmänt Detta dokument beskriver hur ett Byalag ska anlägga kanalisation för att kunna ansluta detta till Skanovas infrastruktur och på så sätt göra det möjligt för Skanova att installera fiberkablar på ett korrekt och säkert sätt i den investering i kanalisation som Byalaget gjort. I detta dokument avses med kanalisation även de skåp och brunnar som planeras ingå i kanalisationssträckningen. TS Skanova Access Drift

33 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 2 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Det är av stor vikt att byanätets kanalisation byggs på korrekt sätt och med rätt materiel och komponenter, så att det får hög tillgänglighet och hög driftsäkerhet. En förteckning över Skanovagodkändmateriel finns under avsnitt Bilagor. 1.2 Byggsätt av kanalisation för moderna fibernät Ett modernt och kostnadseffektivt fibernät byggs enklast med optorör med ytterdimension 32, 25 eller 16 mm eller med så kallad direktförlagd mikrokanalisation DB-kanalisation). Förteckning över godkänd materiel, se Bilaga Optorör Att använda optorör för att bygga kanalisationsnät är ett beprövat robust koncept, där 25 eller 16 mm rör används från FOS FiberOptisk Spridningspunkt) till kund och 32 eller 25 mm rör från station, mötespunkt eller som matning för grövre flerfiberkablar mellan FOS. För 32 och 25 mm rör kan standard flerfibers optokabel användas tex ribbonkabel) som är grövre än mikrokablarna men ger fördel i skarvmomenten. Ribbonkabel är också mer robust och okänslig för klämskador jämfört med mikrokabel. Om 16 mm rör används för hela byggkonceptet, används endast mikrokabel. OBS att det numera är tillåtet att direktförlägga 16 mm rör. Ett 16 mm optorör ansluts till fastighet från FOS. Optorören utgår från en sk. spridningspunkt FOS) som i sin tur är ansluten till mötespunkten med Skanova. Spridningspunkterna utgörs av markplacerade teleskåp. Hopkopplingen av byanätets kanalisation och Skanovas kanalisation sker i en sk. Mötespunkt som fysiskt vanligen utgörs av ett teleskåp eller kabelbrunn i närheten av närmaste telestation, enligt överenskommelse mellan Byalaget och Skanova. Genom detta byggsätt får varje fastighet via den installerade kanalisationen möjlighet till en egen fiberförbindelse direkt till telestationen Direktförlagd mikrokanalisation DB-kanalisation)

34 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 3 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Det finns en viktig begränsning med detta byggsätt som har stor betydelse vid anläggning av sk Byanät där avstånden mellan husen oftast är avsevärt längre än inne i tätorter. Enskilda mikrorör lämpar sig inte att installera för längre sträckor än meter eftersom det är svårt att få ett enskilt rör att ligga tillräckligt rakt för att klara en senare inblåsning av fiberkabel om sträckan är för lång. Om avstånden för enskilda rör överstiger meter rekommenderas att helt och hållet hålla sig till byggsättet med optorör enligt I regel används buntade DB-rör som hålls samman av en tunn plastmantel) längs ett huvudstråk och från detta grenas det ut singelrör till varje fastighet. Det är viktigt även vid förläggning av buntade DB-rör att de förläggs med så få böjar som möjligt så att de möjliggör så långa blåslängder som möjligt. Förläggning av buntade DB-rör kan göras på sträckor upp till ca 500 meter. Vid förläggning av buntade DB-rör är rekommendationen att anlägga de på ett sätt så att optimala sträckan för inblåsning är >300 meter. OBS: Dock annan begränsning i längd m) om enskilt rör läggs. Detta innebär att till varje fastighet grävs det ner ett mikrorör av speciellt typ 7-14 mm mikrorör) och i detta blåses det sedan in en fiberkabel under högt tryck med en blåsutrustning. Figur: Buntade DB-rör med avgrenat singlerör till fastighet copyright Skanova) Mikrorören utgår från en sk. spridningspunkt FOS) som i sin tur är ansluten till mötespunkten med Skanova.

35 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 4 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Spridningspunkterna utgörs av markplacerade teleskåp. Hopkopplingen av byanätets kanalisation och Skanovas kanalisation sker i en sk. Mötespunkt som fysiskt vanligen utgörs av ett teleskåp eller kabelbrunn i närheten av närmaste telestation, enligt överenskommelse mellan Byalaget och Skanova. Genom detta byggsätt får varje fastighet via den installerade kanalisationen möjlighet till en egen fiberförbindelse direkt till telestationen Dimensionering Kanalisationsnätet skall dimensioneras för att klara 100% anslutning av hushållen inom byanätsområdet. 2 Anläggning av kanalisationsnät 2.1 Grävning och byggande av kanalisation Definitioner Figur 1: Ledningsgrav med kanalisationsrör copyright Skanova) Figur 2: Ledningsgrav med flera kanalisationsrör copyright Skanova)

36 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 5 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Kanalisationsröret består av ett optorör 16 mm) eller om mikrokanalisation används av ett singelrör av mikrotyp eller en bunt av mikrorör i ett gemensamt hölje. Även flera rör kan förekomma i samma ledningsgrav. Mått mellan rör framgår av figur 2 Ledningsbädden skall vara 10 cm tjock, jämn och utföras med finkornigt, kompakterat materiel med max 8 mm diameter Kringfyllningen görs till 10 cm ovanför kanalisationsröret och med samma materielkrav som ledningsbädden. Kompakteras. Markeringsnät läggs ovanpå kringfyllningen. Det skyddar kanalisationsröret och den inbyggda söktråden är till hjälp vid vid en kabelutsättning i samband med markarbeten. Resterande fyllning görs enligt markägarens önskemål. Fyllningshöjd är avståndet mellan det översta kanalisationsröret och markytan. Följande avstånd gäller: Körbana: min 0,55 m Trottoar, cykelbana, parkmark o liknande: min 0,35 m Brukad mark åker och skog): min 0,75 m fyllningshöjd I övrig mark: min 0,65 m För ytterligare information hänvisas till: Anläggnings AMA 98), AMA anläggning Viktigt att tänka på Börja aldrig grävarbeten förrän el- och telekablar är lokaliserade och utmärkta. För utsättning hänvisas till Skanovas Samhällsingång för tele och aktuell nätägare för el. Det går även att använda sig av Ledningskollen som ingång. Se Om direktförlagd mikokanalisation används, ska sträckor med enskilda rör aldrig överstiga 40 meter Att kanalisationsrören läggs på rätt djup så att det tål de påfrestningar som de kommer att utsättas för Att inga veck eller skador uppstår på rören. Ett veckat rör måste bytas. Att rätt typ av fyllnadsmaterial används så att rören inte skadas Att rören rullas av trumman undertill och alltid med trumman monterad på trumställning Att rören läggs rakt både i vertikal- och horisontalled Att nödvändiga böjar görs med tillåtna böjradier, Ett typisk normalt minvärde på böjradien är 25 gånger rörets diameter

37 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 6 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Att rörens ändar skyddas så att fukt och smuts inte kan komma in i rören innan de är ihopkopplade Att rörskarvar görs på ett korrekt sätt så att de blir absolut täta mot vatteninträngning och för att hålla för lufttrycket när optokabel skall blåsas in. Vatten i ett mikrorör kan göra att optofibern fryser sönder första vintern. Att ett bristfälligt utfört arbete kan leda till att det inte går att blåsa kabel i kanalisationsrören, och då är oftast enda lösningen att gräva upp och lägga nya rör. Att markeringsband läggs från varje fastighet och dras in i skarvskåpet så att rören kan lokaliseras vid framtida markarbeten Att markeringsband läggs från varje skarvskåp och vidare mot telestationen. Vid avstånd längre än 2000 meter skall en sk. KabelUtsättningsunkt KU) monteras. Konsultera entreprenören om detta. Låt entreprenören kontrollmäta samtliga markeringsband Följ alltid tillverkarnas anvisningar! Skanova kommer att göra kvalitetskontroll av kanalisationen innan inblåsning av fiber startar 2.2 Sammankoppling av byanätets kanalisation och koppling till Skanovas kanalisation Spridningspunkter I de flesta fibernät behövs sk. spridningspunkter FOS). Det är ställen i nätet där ett antal mindre fiberkablar kopplas samman till en större fiberkabel. FOS:arna ska dimensioneras för att klara 100% anslutning av hushållen inom Byanätsområdet. Skanova rekommenderar att alla spridningspunkter byggs ovanför mark i speciella teleskåp vars storlek är avpassade för antalet fiberkablar som sammanstrålar. Sättning av skåpet sker enklast i samband med övrig schaktning för ledningsgravar. Förteckning över godkända skåp se bilaga 2

38 ANVISNING Uppgjord Anders Ekblad Godkänd Sidnr 7 11) Security ublic Tillhör objekt Lena Steffner Datum Rev Dokument id T Figur: Exempel på Spridningspunkt FOS) i teleskåp Viktigt att tänka på Var noga med att ta hänsyn till minsta tillåtna böjradie på kanalisationsrören när de dras in i skåpet. Tumregeln är att böjradien inte får vara mindre än 25 gånger rörets diameter Lämna en överlängd på minst en meter när rören dras in i skåpet lacera skåpet så det är skyddat från trafik, åverkan mm. Skåpen måste ha ett låssystem. Skanovas låssystem ska användas. Detta kan köpas via entreprenören. Följ noga de anvisningar för montage och sättning som kommer med skåpet. Inredning och skarvanordningar skall monteras av entreprenör på uppdrag av Skanova Sammankopplingspunkt med Skanovas nät Skanova och byalaget kommer i projekteringsfasen överens om var mötespunkten skall etableras, dvs punkten där Byanätets kanalisation sammankopplas med Skanovas kanalisation. Detta sker i ett eller flera teleskåp, kabelbrunn eller enligt annan överenskommelse med Skanova i närheten av telestationen. Om skåp används ansvarar Byalaget för att nödvändiga tillstånd för att ställa upp skåpet erhålls och sätter skåpet om inte annat överenskommits. Skåpet måste i så fall vara ett av Skanova godkänt skåp så att Skanovas låssystem kan monteras i skåpet. Skåpet utrustas alltid med lås enligt Skanovas låssystem Se för övrigt avsnittet ovan om skåp för spridningspunkter.
