Type EKI FI Käyttöohje 2. SE Bruksanvisning 31

Transkript

1 Type EKI FI Käyttöohje SE Bruksanvisning 1

2 Onnittelemme uuden GRAM-sähkölieden omistajaa FI Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa. Tutustu uuden lieden toimintaan ja sen toimintoihin siinä jär jes tyk ses sä, kun ne käyttöohjeessa esitetään. Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huol los ta. Näin var mis tat, että liesi on turvallinen käyt tää ja kestää käy tös sä pitkään. Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu es tä mään on net to muuk sia ja suojaa maan liettä va hin goil ta. Säilytä käyttöohje tulevaa tarvetta varten. Huomaa, että tämä käyttöohje koskee useita eri liesimalleja. Täs tä syystä hank ki mas sa si liedessä ei välttämättä ole kaikkia toi min to ja.

3 SISÄLTÖ Tärkeitä turvatietoja...4 Tuotteen kuvaus...7 Muita tietoja...8 Asennus...9 Käyt tö...11 Uunin käyttö-käytännön vinkkejä...0 Puhdistus ja huolto...5 Toimet ongelmatilanteissa...9 Tekniset tiedot...0

4 Tärkeitä turvatietoja Pidä lapsia silmällä, kun liesi on käytössä. Astiat, keittoalueet ja uuni kuumenevat käytön aikana hyvin kuumiksi ja jäähtyminen keittoalueen tai uunin pois päältä kytkemisen jälkeen vie aikaa. Älä anna lasten käyttää lieden painikkeita tai uunin luukkua tai leikkiä niillä. Pidä lapset mahdollisimman kaukana liedestä. Infrapunavastukset hehkuvat grillauksen aikana. Huolehdi, ettei grillattava ruoka kosketa vastuksia, jotta se ei syttyisi palamaan. Huolehdi, etteivät muiden sähkölaitteiden virtajohdot joudu kosketuksiin kuumien keittoalueiden kanssa ja etteivät ne jää uunin luukun väliin. Ole erityisen varovainen, jos käytät pistorasioita, jotka ovat lieden läheisyydessä. Lieden keittotasoa tai uunia ei saa koskaan käyttää sisätilojen lämmittämiseen. Öljyt ja rasvat saattavat kuumetessaan syttyä palamaan. Valvo siksi liettä aina friteerauksen ja grillauksen aikana. Älä koskaan laita uunin pohjalle alumiinifoliota, sillä se saattaa vahingoittaa pohjan emalipinnoitetta. Älä siksi myöskään pane astioita suoraan uunin pohjalle. Mikäli lieden toiminnassa ilmenee vikaa, katkaise virta lieden pääkatkaisijasta. Lieden saa ottaa käyttöön vasta, kun koulutettu ammattihenkilö on korjannut vian. Keraaminen keittotaso on karkaistu kestämään kuumaa, kylmää ja lämpötilan vaihteluita. Keittotasoon kohdistuvia, esimerkiksi maustepurkkien tai muiden kovien esineiden putoamisesta aiheutuvia iskuja tulee välttää. Keraamisen keittoalueen päällä ei saa säilyttää mitään. Keittoalueelle asetettavan astian pohjan tulee olla puhdas ja kuiva. Sokeri ja sokeripitoiset roiskeet tulee pyyhkiä keraamiselta keittotasolta mahdollisimman pian tason ollessa vielä lämmin, jotta ne eivät pala siihen kiinni. Varo naarmuttamasta keraamista keittotasoa koruilla, astioilla tai terävillä esineillä. Muovisia taloustarvikkeita (lusikat, kulhot jne.) ei saa asettaa kuumalle keittotasolle, sillä ne saattavat sulaa siihen kiinni. Uunin sisälle muodostuva höyry poistuu keraamisen keittotason takareunassa olevista höyryaukoista. Aukkoja ei saa peittää tai tukkia. Pidä kädet poissa höyrystä. Mikäli keraamiseen keittotasoon tulee syviä naarmuja, virta tulee heti katkaista pääkatkaisimesta. Induktiokeittotaso (jonka taajuus on 0-50 Hz) saattaa aiheuttaa sydämentahistimen, insuliinipumpun tai kuulokojen toimintahäiriöitä. 4

5 SÄHKÖNSÄÄSTÖVINKKEJÄ Vältä kattilan kannen alle katsomista tarpeettomasti. Vältä myös uunin luukun avaamista tarpeettomasti. Käytä uunia vain suurien ruokamäärien valmistamiseen. Enintään yhden kilogramman painoisen lihan valmistaminen liedellä säästää sähköä. Hyödynnä uunin jälkilämpöä. Jos valmistusaika on 40 minuuttia, on suositeltavaa kytkeä uuni pois päältä 10 minuuttia ennen valmistumisajan päättymistä. Paista kiertoilmatoimintoa käyttäen ja uuninluukkua kiinni pitäen. Sulje uunin luukku huolellisesti. Lämpö voi karata, jos luukun tiivisteissä on likaa. On suositeltavaa, että lika poistetaan heti, kun sitä tulee. 5

6 Ympäristönsuojelu Vanhan laitteen hävittäminen Pakkausmateriaalit, käytetyt sähkölaitteet, varaosat ja muut vastaavat voidaan käyt tää uudelleen. Hävitä ne jätehuoltolainsäädännön mukaisesti ja kierrätä mikäli mahdollista. Jos poistatte laitteen lopullisesti käytöstä, älkää viekö sitä ta valli seen yhdyskuntajätesäiliöön, vaan ol kaa hyvä ja toimittakaa laite lä him pään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa tai pakkauksessa on kierrätyskelpoisuusmerk ki. Laite on valmistettu kierrätyskelpoisista ma te ri aa leis ta. Viemallä vanhan laitteen uudelleenkäyttökeskukseen autatte suo je lemaan luontoa. Jos ette tiedä, missä lähin kierrätys- tai uudelleenkäyttökeskus sijaitsee, kysykää kunnan ympäristöhallinnolta. 6

7 TUOTTEEN KUVAUS 7 8, , Uunin lämpötilasäädin Uunin toimintosäädin Keittoalueen säädin (etuvasen) 4 Keittoalueen säädin (takavasen) 5 Keittoalueen säädin (takaoikea) 6 Keittoalueen säädin (etuoikea) 7 Uunin lämpötilan osoitin 8 Valodiodi 9 Uuni 10 Säilytystila 7

8 MUITA TIETOJA Lieden varusteet Uunipelti Uunipannu Grillausritilä Uunin sivutuet Teleskooppikiskot 8

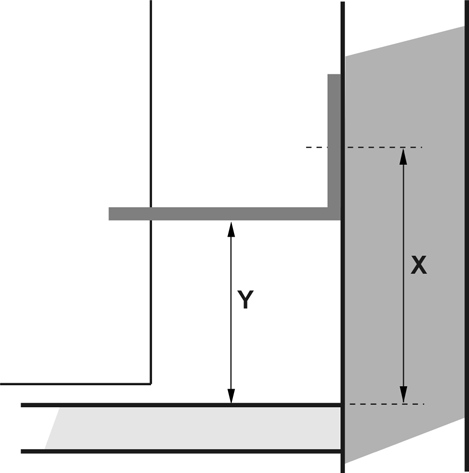

9 ASENNUS Lieden sijoitus Kaatumisvarmistuksen asennus Keittiön on oltava kuiva ja tuuletettu, ja siinä on oltava toimiva ilmanvaihto. Lieden sijainnin on varmistettava pääsy kaikkiin käytettäviin osiin. Liesi on asetettava kovalle ja tasaiselle lattialle (sitä ei saa sijoittaa alustalle). Liettä ei saa nostaa päällyslevystä. Liesi Seinä Jos liesi rakennetaan keittiön kalusteisiin, sen työtason korkeus saa olla enintään 900 mm lattiasta. Jos liesi sijoitetaan keittiön kalusteiden väliin, niiden päällyksen ja liimaukseen käytetyn liiman on kestettävä vähintään 100 C:n lämpötilaa. Jos näin ei tehdä, pinta voi mennä pilalle tai päällys voi irrota. Jos kalusteiden lämmönkestosta ei ole varmuutta, lieden ja kalusteiden väliin on jätettävä n. cm tilaa. Liesituuletin on asennettava tuotteen mukana toimitettujen käyttöohjeiden mukaisesti. Laitteen taso on säädettävä ennen sen käyttöönottoa. Taso säädetään säätöjalkojen avulla, jotka ovat vetolaatikossa. Lattia Liesi 60 cm, korkeus 90 cm X = 110 mm, Y = 80 mm Liesi Lattia Seinä Liesi 60 cm, korkeus 90 cm X = 5-40 mm, Y = 80 mm 9

10 ASENNUS Lieden liittäminen sähköverkkoon Lieden sähköliitännän saa tehdä ainoastaan koulutettu sähköasentaja. Niin varmistetaan, että asennus tapahtuu sähkösäädösten mukaisesti. Asennuksessa tulee noudattaa paikallisia määräyksiä. Liesi tulee asentaa erilliseen virtapiiriin. Liitännän saa tehdä ainoastaan niiden sähkökaavioiden mukaisesti, jotka ovat lieden takapuolella liittimien suojalevyn pinnassa. Huomautus: Tämä tuote käyttää 16 A:n sulaketta. Liitännässä tai johdotuksen vaihdossa on käytettävä vähintään tyypin HO5 VVF-5G,5 johtoa tai vastaavaa. HUOMAUTUS! Laitteen sähköasennuksessa on käytettävä kojetta, jolla laitteen kaikki navat voidaan katkaista sähköverkosta vähintään mm:n kosketusvälillä. (Voi olla pääkatkaisin) L1 L1 L L1 L L PE N PE N PE N 0V 1N~ 50Hz 400V N~ 50Hz 400V N~ 50Hz 1 1 L1 L1 L PE L PE L 400V~ 400V~ 10

11 KÄYTTÖ Ennen lieden käyttöönottoa Irrota pakkausosat, tyhjennä vetolaatikko, ja puhdista uuni sisältä, jotta saat siitä pois tehtaan suoja-aineet. Pese uunin irralliset varusteet lämpimässä vedessä käyttäen pientä määrää astianpesuainetta. Poista ennen uunin päälle laittamista grilliosan suojateippi. Käynnistä huoneen ilmastointi tai avaa ikkuna. Lämmitä uunia (n. 0 minuuttia n. 50 C:ssa), irrota lika ja puhdista uuni huolellisesti. Tee käyttötoimet turvallisuutta koskevien ohjeiden mukaisesti. 11

12 KÄYTTÖ Ennen kuin käytät keittotasoa ensimmäisen kerran Puhdista ensin tason keraaminen pinta huolellisesti. Käsittele keraamista pintaa kuin lasia. Kytke tuuletus tai avaa ikkuna keittiössä kun käytät keittotaso ensimmäisen kerran laitteesta voi tulla ohimenevää hajua. Kaikki toiminnat suoritettava turvallisuusohjeita noudattaen. INDUKTIOKEITTOTASON TOIMINTA Keraamisen keittoalueen alla on induktiokela. Tämä kela synnyttää sähkömagneettisia kenttiä, jotka vaikuttavat su ora an keittoastian pohjaan, eivätkä lämmitä ensin ke ra ami sta tasoa, kuten muut ku umen nu sta vat. Induktiokeittotasolla voi käyttää vain kattiloita, joiden pohjiin sähkömagneettiset kentät vaikut ta vat. Induktiokuumennuksen edut: Koska lämpö siirtyy ruokaan ainoastaan keittoastian kautta, lampöä voidaan hyödyntää mahdollisimman rehokkaasti. Induktiokeittoalue lopettaa toimintansa välittömästi, kun keittoastia poistetaan Keittoalueelta. Samalla loppuu myös sähkön kulutus. Turvalaitteet: Jos keittotaso on asennettu oikein ja sitä käytetään käyttöohjeiden mukaisesti, ovat turvalaitteet tarpeettomia. Tuuletin: Tuulettimen tehtävänä on suojata ja jäähdyttää ohjaus- ja syöttölaitteita. Tuulettimella on kaksi toimintanopeutta sekä automaattinen säätö. Tuuletin kyt key tyy päälle, kun ke it to alueet toimivat ja on päällä kunnes elektroninen systeemi on kylmennyt riittävästi. Transistori: Lämpötilamittapää mittaa jatkuvasti laitteen elektronisten elementtien lämpötilaa. Jos lämpötila nousee liian korkeaksi, järjestelmä pienentää automaattisesti keittoalueen tehoa tai kytkee ylikuumenneita elektronisia elementtejä lähimmän keittoalueen pois päältä. Kattilan tunnistus: Jos keittoalueen päällä ei ole tarkoitukseen soveltuvaa kattilaa, keittoaluetta ei voi kytkeä päälle. Keittoalueella olevia pieniä esineitä (esim. lu si ko ita, ve it siä, tai sormuksia) ei tunnisteta kattilana eikä keittotaso kytkeydy päälle. 1

13 KÄYTTÖ KATTILAN TUNNISTUS INDUKTIOVYöHYKKEEN PääLLä Induktiovyöhykkeillä varustetuissa keittotasoissa on kattilan tunnistus -toiminto. To imin to tunnistaa, onko kattila keittoalueen päällä vai onko se otettu pois, ja rajoittaa lämmön tu ot tami sta. Näin toiminto auttaa säästämään energiaa. - Näytössä ilmoitetaan lämmön taso, jos keittoaluetta käytetään sopivan kattilan yh teydessä. - Induktio vaati, että induktiokeittotasolla käytetään vain keittoastioita, joissa on magneettinen pohja. Jos keittoalueen päälle ei ole pantu astiaa tai on pantu soveltumaton astia, lämpötehöä ilmaiseva numero näytössä vilkkuu. Keittoalue ei aktivoidu. Keittoalue kytkeytyy pois päältä automaattisesti noin 10 minuutin kuluttua. Jos keittoalue halutaan kytkeä päälle uudelleen, on näppäiltävä sopiva säädin. HUOM: Kattilan tunnistus ei ole keittotason pääkytkin. 1

14 KÄYTTÖ ASTIAN VALINTA Merkinnät kattiloissa Ruostumaton teräs Alumiini Valurauta Maalattu teräs Lasi Posliini Kuparipohjakattilat Varmista, että tuotteen merkinnässä on maininta, jonka mukaan tuote soveltuu in duk tioku umen nuk se en. Käytä astioita, joissa on magneettinen pohja (maalattu teräs, ru ostu ma ton ferrittiteräs tai valurauta). So vel tu vu uden voi testata myös magneetilla. Jos magneetti tarttuu pohjaan, astia soveltuu käytettäväksi in duk tio ku umen nuk se en. Astia soveltumaton. Poikkeuksena ruostumattomasta ferrittiteräksestä tehdyt kat ti lat. Astia soveltumaton. Erittäin sopiva. HUOM: astia voi raapia keittotasoa. Erittäin sopiva. Suositellaan kattiloita, joissa on tasainen ja paksu pohja. Astia soveltumaton. Astia soveltumaton. Astia soveltumaton. Energia on parhaiten välitetty, kun kattilan koko vastaa lämmityskentän kokoa. Lyhyimmät ja pisimmät mahdolliset halkaisijat ovat esitetty alempana olevassa taulukossa ja riippuvat astian laadusta. Indyktiivinen lämmityskenttä Induktiiviseen keittämiseen tarkoitetun kattilan pohjan halkaisija Halkaisija (mm) Miniimi (mm) Maksiimi (mm) / /0 180/ / / Huomio: Miniimihalkaisijoita pienempiä kattiloita käytettäessä, induktiivinen lämmityskenttä saattaa olla toimimatta. 14

15 KÄYTTÖ Keittoalueilla on vaihtuva teho. Lämpötehoa voidaan säätää kiertämällä säädintä oikealle tai vasemmalle Lämpöteho Käyttö 0 Suljettu. Jälkilämmön käyttö. 1- Lämpimän ruoan uudelleenlämmitys, pienten annosten hiljainen kiehutus. Hiljainen kiehutus alhaisella teholla. 4-5 Suurten annosten pitkäaikainen valmistus ja isojen määrien paisto. 6 Paisto, ruskistus. 7-8 Paisto. 9 Valmistuksen aloitus, paisto. A Automaattinen keittotila-asetus. Induktiokeittotason käyttäminen [] vasen etualue [4] vasen taka-alue [5] oikea etualue [6] oikea taka-alue Kytke keittoalue päälle ohjauspaneelin säätimellä. Säädinten vieressä olevat kuvat osoittavat, mikä säädin vastaa mitäkin keittoaluetta. Haluttu kuumennustaso voidaan valita heti asteikolla (1 9). Valittu kuumennustaso ilmoitetaan myös lasikeraamisen keittotason näytöllä. Kun induktiokeittotason virta on katkaistu, kaikki keittoalueet ovat poissa päältä eivätkä merkkivalot pala. Näytöt kytkeytyvät pois päältä kymmenen sekunnin kuluttua kaikkien keittoalueiden sammuttamisesta. 15

16 KÄYTTÖ Lapsilukko Voit estää keittoalueiden käytön kytkemällä päälle lapsilukon, jolloin lukitus suojelee lapsia. Lapsilukon kytkeminen päälle. Lukitus voidaan kytkeä päälle, kun kaikilla näytöillä lukee 0 tai H. Käännä samanaikaisesti molempia keskisäätimiä [4] ja [5] vasemmalle. Kaikkiin näyttöihin ilmestyy L. Lapsilukko on nyt kytketty päälle. Jos ohjauspaneelin säätimiä käännetään, kaikkiin näyttöihin ilmestyy L. Lapsilukituksen kytkeminen pois päältä. Käännä yhtä säädintä lyhyen aikaa oikealle, jolloin näytölle ilmestyy L. Käännä samanaikaisesti molempia keskisäätimiä yksi pykälä vasemmalle. Huom! Mikäli virta on ollut poissa, lapsilukko on aktivoitunut. Jälkilämmön merkkivalo Keittotaso on varustettu myös jälkilämmön merkkivalolla H. Vaikka keittoalue ei kuumene suoraan, mutta se kuumenee kattilan tai pannun luovuttaman jälkilämmön avulla. Kun näytöllä näkyy H keittotason sammuttamisen jälkeen, jälkilämpöä voidaan käyttää kattilan lämmittämiseen tai rasvan sulattamiseen. H merkin sammuttua, keittoalueeseen voi koskea. Muista kuitenkin, että alueen lämpötila ei ole vielä laskenut huonelämpötilaan. Huom! Kun virta on kytketty pois, jälkilämmön merkkivalo ei tule näkyviin. Automaattinen keittotila Kaikissa neljässä keittoalueessa on erikoistoiminto, jonka ansiosta kaikki keittoalueet alkavat toimia täydellä teholla riippumatta tehon säädöistä. Tietyn ajan kuluttua tehon taso palautuu takaisin käyttäjän valitsemaan asetukseen (1 8). Käyttääksesi toimintoa valitset tason, jolla haluat ruuan valmistaa tai mihin tehon on palattava. Automaattinen keittotila soveltuu seuraaviin käyttötilanteisiin... Keittämisen alkaessa kylminä olevia ruokia lämmitetään nopeasti korkealla teholla ja keitetään sitten pienemmällä teholla siten, että keittämistä ei tarvitse valvoa koko ajan (esimerkiksi lihapadat). Automaattinen keittotila ei sovellu seuraaviin käyttötilanteisiin... Paistaminen tai hauduttaminen, jossa ruokaa on käännettävä, sekoitettava tai vettä on lisättävä; Paljon vettä tarvitsevien ruokien, kuten pastan tai nuudelien, keittäminen; Ruoat, joita on keitettävä pitkään painekattilassa. 16

17 KÄYTTÖ Automaattisen keittotilatoiminnan kytkeminen päälle: Käännä säädin kohtaan A, ja käännä se sitten haluamallesi keittoteholle. A ja valitsemasi keittoteho näkyvät vuorotellen tehoa osoittavalla näytöllä. Kun lisätehokuumennus päättyy (esim. 5), keittoalue palautuu takaisin valittuun tehoon, joka näkyy näytöllä yhtäjaksoisesti. 1 0 A A 9 Tehoasetus Automaattisen keittotilatoiminnon aktiivinen aika (sekunteina) näytöllä A 6 7 A tehoasetuksessa Ohjeet: Jos säädin jää tasolle 0 automaattisen keittotilatoiminnon valitsemisen jälkeen (eli keittotehoa ei ole valittu), automaattinen keittotilatoiminto kytkeytyy pois päältä kolmen sekunnin kuluttua. Jos kattila poistetaan keittotasolta ja asetetaan takaisin kymmenen minuutin kuluessa, automaattinen keittotilatoiminto jatkuu loppuun saakka. Keittoalueen toiminta-aika maksimiteholla riippuu valitusta tehoasetuksesta ja palautuu sitten takaisin valitulle teholle. Toiminta-ajan rajoittaminen Laitteen tehokkuuden lisäämiseksi induktioliedessä on aikarajoituskytkin, joka rajoittaa kunkin keittoalueen toiminta-aikaa. Maksimi toiminta-aika asetetaan keittoalueelle viimeksi valitun tehoasetuksen mukaan. Jos keittämisen tehoasetusta ei ole muutettu pitkään aikaan (katso taulukosta), keittoalue kytkeytyy pois päältä automaattisesti ja jälkilämmön ilmaisin aktivoituu. Kuitenkin, jokaisen keittoalueen voi milloin tahansa kytkeä päälle ja sitä voi käyttää käyttöohjeiden mukaisesti. Teho Enimmäistoiminta-aika (minuutteina)

18 KÄYTTÖ Uunin käyttö Toimintosäädin - Asetus Uunia voidaan lämmittää ala- ja ylävastuksen, grillivastuksen. Kierrä valitsin haluamaasi asentoon. Valitse seuraavaksi paistolämpötila lämpötilanvalitsimen avulla. 0 Uunitilan valaistus Tällä toiminnolla voit sytyttää ja sammuttaa uunin valaisimen. Ylä- ja alalämpö Perinteiseen leivonnaisten ja ruokien paistoon. Puhallin, ylälämpö ja alalämpö päällä Taikina toimintoa varten. Perinteinen uunin toimintatapa jossa puhallin päällä (suositellan paistamisen aikana) Grillitoiminto Grillivastus on päällä kun toiminnanvalitsin on tässä asennossa Uunin kytkeminen pois päältä: kierrä sekä uunin toimintatavan valitsin että lämpötilanvalitsin asentoon / 0. Huom! Uunin kuumeneminen alkaa vasta silloin, kun lämpötilaa on säädetty. Tehogrillaus (grilli ja ylälämpövastus) Ylälämpövastus ja grilli toimivat. Lämpötila uunitilan yläosassa nousee. Puhallin- ja grillitoiminto Kiertoilmagrillauksessa kiertoilmapuhallin puhaltaa grillivastuksen tuottaman kuuman ilman tasaisesti koko grillattavaan ruokaan. Näin kypsentämisaika lyhenee ja ruoan maku paranee. 18

19 KÄYTTÖ Merkkivalot Kaksi merkkivaloa syyttyy osoitukseksi, että uuni on käytössä. Toinen merkkivaloista on keltainen, toinen on punainen. Keltainen merkkivali palaa silloin, kun uuni toimii. Punainen merkkivalo palaa aina kun uuni kuumenee. Merkkivalo sammuu kun uuni on lämmennyt valitsemaasi lämpötilaan. Jos resepteissä mainittujen tietojen mukaan ruoka on laitettävä kuumaan uuniin, odota aina kunnes punainen merkkivalo on sammunut. Merkkivalo syttyy uudelleen, kun lämpötila laskee valitsemasi astemäärän alapuolelle ja uuni alkaa jälleen kuumeta. Keltainen merkkivalo palaa myös silloin, kun valitsin on asetettu uunitilan valaistus -toimintoon. Grillaus Grillattava ruoka tulee maustaa suolalla ennen grillausta. Myös muita mausteita voidaan käyttää. Grillitoiminnolla aseta uuninvalitsin grilli kohtaan, lämmitä uunia noin 5 minuuttia luukku kiinni, laita levinpelti uunin oikealle työtasolle. Jos käytät grilliä, on grillivartaan alle laitettava rasvankeräyspannu, sulje luukku. Grillausta ja tehogrillausta varten on lämpötila säädettävä 50 C:ksi. Kun käytät grillaus- ja kiertoilmatoimintoja samanaikaisesti lämpötilan on oltava korkeintaan 00 C. Huom! Käytä grillaustoimintoa aina luukku kiinni. Kun käytät toimintoa, uunin osat kuumenevat. Älä päästä pikkulapsia laitteen läheisyyteen kun se on käytössä. 19

20 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ Leivonta leivonnassa suositellaan mukana tulleen uunipellin käyttöä, leivonnassa voidaan käyttää myös ostettuja uunipeltejä ja vuokia, jotka tulee sijoittaa uuniritilälle, vuokien on oltava mustia, koska ne johtavat paremmin lämpöä ja lyhentävät paistoaikaa, vaaleiden peltien ja vuokien käyttöä ei suositella, kun käytetään ylä- ja alalämpöä, niitä käytettäessä voi leivonnaisen pohja jäädä paistumatta, ennen kuin otat leivonnaisen uunista, varmistu, että se on kypsä kokeilemalla hammastikulla (tikun tulisi olla kuiva ja puhdas, kun leivonnainen on kypsä), leivonnainen tulisi jättää uuniin vielä noin viideksi minuutiksi virran pois kytkemisen jälkeen, taulukossa 1 annetut arvot ovat vain ohjearvoja ja niitä voidaan muuttaa kokemustesi ja mieltymystesi mukaan, mikäli tieto keittokirjassa poikkeaa suuresti tämän uunin annetuista ohjearvoista, käytä ystävällisesti tämän uunin arvoja. TAULUKKO1:Leivonnaiset LEIVONTATAULUKKO KANNATINTASO LÄMPÖTILA [ C] AIKA [min.] Leivonta vuoissa Tavallinen kakku/marmorikakku Hiekkakakku Torttupohja Sokerikakku Kuivakakku Leipä (monijyvä) Leivonta uunin mukana toimitetuilla uunipelleillä Hedelmäkakku (murotaikinapohja) Murukakku Sokerikääretorttu Pizza (ohut pohja) Pizza (pannupohja) Pienet leivonnaiset Pikkuleivät Ranskalainen kakku Marenki

21 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO1A: Leivonnaiset LEIVONTATAULUKKO KANNATINTASO LÄMPÖTILA [ C] AIKA [min.] Leivonta vuoissa Marenki Hiekkakakku Kuivakakku Sokerikakku Leivonta uunin mukana toimitetuilla uunipelleillä Murukakku Hedelmäkakku Lihan paistaminen lihaa paistettaessa suositellaan minimipainoksi kiloa, pienemmät määrät suositellaan paistettavaksi pannulla liedellä lihan paistamiseen suositetaan käytettäväksi paistonkestäviä astioita, joissa myös kädensijat kestävät paiston, käyttäessäsi uuniritilää tai varrasta, laita uunipelti, jossa pieni määrä vettä alimmalle tasolle lihaa paistettaessa suositellaan lihan kääntämistä ainakin kerran, paistamisen aikana suositellaan myös kaatamaan lihan päälle paistoliemi, joka on valunut, tai kuumaa suolavettä, kylmää vettä ei saa kaataa lihan päälle. 1

22 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO : Lihan paistaminen LIHAN TYYPPI KANNATINTASO LÄMPÖTILA [ C] Aika* [min.] NAUDANLIHA Paahtopaisti tai filee raaka Uuni esilämmitetty medium Uuni esilämmitetty kypsä Uuni esilämmitetty Paisti ca 1 cm: PORSAAN LIHA Paisti Kinkku Filee VASIKAN LIHA LAMPAAN LIHA RIISTA SIIPIKARJA Kana Hanhi (n. kg) KALA *Tiedot taulukossa ovat noin kilon määrälle, suuremmille annoksille lisää 0-40 min / kg. Tärkeää! Paistamisen aikana (puolessa välissä) käännä lihaa. Lämmönkestävien astioiden käyttöä suositellaan.

23 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO : Grilli RUUAN TYYPPI KANNATIN- TASO LÄMPÖTILA [ C] GRILLAUSAIKA [min.] Puoli 1 Puoli Porsaan pihvi Porsaanleike Makkara Paahtopaisti (n. 1 kg) Vasikan pihvi Vasikanleike Lampaan pihvi Karitsan pihvi Puolikas kana (per 500 g) Kalafilee Kirjolohi (per n g) Paahtoleipä

24 UUNIN KÄYTTÖ - KÄYTÄNNÖN VINKKEJÄ TAULUKKO 4: Grilli + kiertoilma LIHAN TYYPPI PAINO [kg] KANNATIN -TASO LÄMPÖTILA [ C] AIKA [min.] Fläskstek 1,0 1,5, Lammkött, Rostbiff 1, Kyckling 1, Anka, Gås, Kalkon,0, Grillatessasi käännä lihaa ajoittain ja kaada lihan päälle liemi, joka on valunut, tai kuumaa suolavettä. TÄRKEÄÄ! taulukoissa annetut arvot ovat vain ohjearvoja ja niitä voidaan muuttaa kokemustesi ja mieltymystesi mukaan 4

25 PUHDISTUS JA HUOLTO Matala kypsennyslämpötila = puhtaampi uuni Älä pane uunin pohjalle alumiinifoliota suojaksi. Puhdista uuni tarvittaessa mahdollisimman pian käytön jälkeen (mieluiten joka käy tön jäl keen). Älä käytä puhdistukseen suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Jätä uunin luukku auki uunin puhdistuksen jälkeen, jotta kosteus pääsee haihtumaan. Höyrykypsennys ja säilöntä aiheuttavat voimakasta kosteudenmuodostusta uuniin. Anna uunin kuivua kunnolla, jotta se ei ruostu. Ennen kuin puhaltimen rasvasuodatin irrotetaan puhdistettavaksi, tulee uunista kyt keä vir ta pois. Uunin pinnat Emaloidut pinnat (uunin pohja ja uunin luukku) ja ohjauspaneeli pyyhitään pesuaineveteen kostutetulla liinalla. Sitkeät tahrat voidaan tarvittaessa liottaa pois kos te al la liinalla. Huomaa: Älä käytä suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Ruostumaton teräs: Ruostumattomasta teräksestä valmistetut pinnat puh dis te taan kostealla liinalla, johon on tarvittaessa lisätty ruostumattomalle teräkselle soveltuvaa puhdistusainetta. Keraaminen keittotaso Puhdista keraaminen keittotaso sään nöl li ses ti ja mikäli mahdollista sen ollessa vielä hieman lämmin. Huolehdi, etteivät tahrat pääse palamaan kiinni useita kertoja. Toimi seuraavasti: Huolehdi erityisesti, etteivät sokeri- tai happopitoiset elintarvikkeet pää se palamaan kiinni keittotasoon. Myös alumiinifolio ja muoviastiat saat ta vat vahingoittaa keittotasoa, mikäli ne pääsevät sulamaan ta sol le eikä niitä puhdisteta heti. Jos taso on vain kevyesti likainen, eikä siihen ole palanut kiinni mitään, se voidaan puhdistaa kostealla liinalla. Vaikea ja kiinni palanut lika pois te taan helpoimmin kaapimella. Kalkki, vesiraidat, rasvatahrat ja me tal lin aiheuttamat värjäytymät pois te taan keraamisten keittotasojen puh dis tuk seen tarkoitetulla aineella. Steam Clean höyrypuhdistus Kaada 0,5 litraa (1 juomalasi) vettä uunin ensimmäisellä tasolla olevaan uunipannuun. Sulje uu nin luukku. Aseta lämpötilasäädin 50 C kohdalle, ja valitse ylä- ja alalämpö. Uu nin läm mi tys ai ka on noin 0 mi nuut tia. Puolen tunnin kuluttua avaa luukku ja pyyhi uunin sisäpinnat kuiviksi rievulla tai pesusienellä. Sen jälkeen puhdista pinnat lämpimällä pesuainevedellä. 5

26 PUHDISTUS JA HUOLTO Irrotettavat sivutuet (ei kaikissa malleissa) Uunit on va rus tet tu pois ve det tä vil lä sivutuilla. Jos ha lu at vedä sivutuet uunitilasta puh dis tuk seen, tar tu kiin nik kee seen (Z1) ja vedä sitä ulos. Sitten vedä sivutuet pois taka kiin nik kees tä (Z). Puh dis tuk sen jäl keen asen na sivutuet ta kai sin päin vas tai ses sa jär jes tyk ses sä. Muis ta asentaa ne kiin nikkei siin (Z1 ja Z). Z Z1 Puhdista liikkuvat teleskooppitasot sekä uunin kiskot vedellä ja saippualla ja pyyhi ne kuivaksi. Kiinnitä liikkuvat teleskooppitasot kiskoihin. 6

27 PUHDISTUS JA HUOLTO Uunin lampun vaihto Kun uunin lamppu vaihdetaan, tulee lieden virta ensin katkaista pää kat kai si jas ta. Liedessä ei saa olla jän ni tet tä, kun uunin lamppu vaih de taan. Avaa uunin luukku ja pane suojus (esim. astiapyyhe) uunin pohjalle, jot ta suojalasi ei mene rikki, jos se sat tuu putoamaan. Lamppu sijaitsee uunin katon etu osas sa keskellä. Sitä suojaa pyö reä lasi. Suojalasi poistetaan kään tä mäl lä sitä va semmal le. Vaihda palanut lamppu uuteen vas taavaan (tyyppi 5 W / E 14, T 00 C). Muista laittaa suojalasi takaisin pai kal leen kääntämällä sitä oikealle. Uunin lamppu 7

28 PUHDISTUS JA HUOLTO Uunin luukun irrotus Voit irrottaa uniluukun ulottuaksesi pa rem min uunitilaan puhdistamista var ten. Avaa luukku, avaa kummankin saranan lukitus kiertämällä salpaa. Sulje luuk kua vasteeseen saakka. Tartu luukkuun ja vedä se pystysuunnassa irti kannattimiltaan. Puhdistuksen jälkeen asenna uuniluukku takaisin päinvastaisessa jär jes tyk ses sä. Lukituskielekkeen on men tävä samalla uuniluukun kannattimen rakoon. Saranoiden salvat on eh dot to mas ti lukittava takaisin puhdistuksen jälkeen. Muutoin uuniluukku voi irrota kannattimistaan ja vahingoittua kun yri tät sulkea sitä. A B Näin avaat saranoiden lukitukset C Sisäisen lasilevyn irrottaminen 1.Käännä sivukiinnittimien ruuvit pois ruuvitaltalla (kuva. A)..Työnnä kiinnittimet pois ruuvitaltalla, vedä ylempi ovilista pois. (kuva. A, B)..Vedä sisälasi pois kiinnittimestä (oven alemmassa osass). (kuva. C). 4.Pese lasin pinta kuumalla vedellä. Käytä vähän puhdistusainetta. Sisälasin kiinnittäminen: Suorita edellämainitut toimenpiteet vastaikkaisjärjestyksessä. Lasin suora osa on oltava oven ylemmällä puolella. 8

29 TOIMET ONGELMATILANTEISSA Toimi mahdollisissa ongelmatilanteissa aina seuraavasti: Kytke liesi pois päältä. Katkaise lieden virta. Voit korjata joitakin pieniä vikoja itse noudattamalla taulukoiden ohjeita. Tarkista yksittäiset ongelmat taulukosta, ennen kuin soitat GRAM-huoltoon. ONGELMA SYY RATKAISU 1.Sähkölaite ei toimi. Virransaanti on katkennut. Tarkista asunnon sulake ja vaihda se uuteen, jos se on palanut..uunin valaistus ei toimi. Lamppu on irti tai rikki. Ruuvaa lamppu kiinni tai vaihda lamppu (ks. kappaletta Puhdistus ja huolto). 9

30 Tekniset tiedot Jännite Teho Mitat Uunin tilavuus Paino 400/0V~ 50 Hz max.10, kw 90 / 60 / 60,5 cm 5 litraa n. 47 kg EU standard EN 605-1, EN

31 Lycka till med din nya GRAM-spis SE Läs hela bruksanvisningen noga innan du börjar använda ugnen. Bekanta dig med din nya spis och dess olika användningsfunktioner i den ordningsföljd de beskrivs i bruksanvisningen. Var uppmärksam på alla upplysningar och förklaringar gällande korrekt användning och behandling. Därmed ser du till att din spis alltid är redo att användas och att den håller längre. Var särskilt uppmärksam på alla upplysningar som rör säkerheten. Därmed förebygger du olyckor och skador på spisen. Kom ihåg att spara bruksanvisningen, den kan komma till användning vid ett senare tillfälle. Observera att denna bruksanvisning gäller för flera spisar. Det är därför inte säkert att alla funktioner finns på just din spis. 1

32 INNEHÅLLSFÖRTECKNING Säkerhetsanvisningar... Produktbeskrivning...6 Uppgifter angaende utrustning...7 In stalla tion...8 An vänd ning...40 Bakning, köttstekning-praktiska råd...49 Rengöring och un der håll...54 åtgårder vid fel...58 Tekniska data...59

33 SÄKERHETSANVISNINGAR Håll uppsikt över barn när spisen används. Grytor, kokzoner, ugn och värmesköld blir mycket heta vid användning och är fortfarande varma en stund efter att kokzonerna eller ugnen stängts av. Låt inte barn röra vid eller leka med knappar eller ugnslucka, och se så gott det går till att de inte befinner sig i närheten av spisen. Vid grillstekning i ugnen blir de infraröda värmeelementen glödheta. För att för hin dra eventuell flambildning får värmeelementet inte komma i kontakt med den mat som grillas. Se till att andra elapparaters anslutningssladdar inte kommer i kontakt med varma kokzoner eller kläms fast i ugnsluckan. Var särskilt försiktig om du an vän der stickkontakter som sitter i närheten av spisen. Använd aldrig spisens glaskeramiska kokplattor eller ugnen för rumsuppvärmning. Mycket heta oljor och fetter kan antändas. Håll därför alltid ett öga på spisen under fritering eller grillstekning. Lägg aldrig aluminiumfolie pa ugnsbotten eftersom den kan skada botten pla tens emalj. Av samma orsak får grytor eller andra delar aldrig ställas direkt på ugnens bottenplatta. När ugnsluckan är öppen (vid grillstekning, ugnsstekning o.s.v. endast med infraröd grill) måste skärmplattan, som skyddar kontrollknappar och drifts in di ka to rer (kontrollampor), alltid vara monterad under kontrollpanelen. Stäng av spisens huvudströmbrytare vid defekter eller fel. Spisen får inte an vän das igen innan eventuellt fel avhjälpts av en fackman. Den glaskeramiska kokplattan är härdad mot värme, kyla och temperatursvängningar. Undvik slag förorsakade av att t.ex. saltkar, kryddburkar eller andra hårda föremål faller ner på plattan. De glaskeramiska kokplattorna bör inte vara påslagna när det inte star kokkärl på dem, de får inte heller användas som förvaringsplats. Grytor får bara ställas på plattan om deras bottnar är rena och torra. Socker eller sockerhaltiga matvaror som spills på den glaskeramiska kokplattan måste avlägsnas omedelbart, så gott det går, medan de fortfarande är varma så att de inte bränns fast. Matvaror som tillreds på den glaskeramiska kokplattan får inte ligga i alu mi ni um fo lie, aluminiumbehållare eller plastbehållare. Undvik att repa de glaskeramiska kokplattorna med smycken, grytor med vassa kanter o.s.v. Köksföremal av plast (skedar, skalar o.s.v.) får inte placeras på varma gla ske ra mi ska kokplattor eftersom de kan smälta fast. Se till att emaljerade grytor och liknande inte kokas helt tomma. Om det uppstår djupa repor eller sprickor i den glaskeramiska kokplattan måste du genast koppla bort spisen från elnätet genom att stänga av strömbrytaren. Den fukt/ånga som uppstår i ugnen släpps ut genom ångventilerna baktill på den glaskeramiska kokplattan. Ventilerna får därför aldrig vara täckta eller förslut na. Håll händerna borta från ångan. Personer med livsnödvändiga implantat (t.ex. pacemaker, insulinpump eller hörapparat) måste kontrollera så att de inte störs av induktionshällen (frekvensområdet för den är 0-50 khz).

34 HUR MAN SPARAR ENERGI Undvik att lyfta på locket i onödan Man ska inte heller öppna ugnsluckan i onö dan. Använd ugnen endast vid tillagning av större mängder Det är mer sparsamt att tillaga kött som vä ger mindre än 1 kilo på spisen. Utnyttja eftervärmen Då man kokar något under längre tid än 40 minuter rekommenderas det att ugnen stängs av 10 minuter innan maten är färdigkokt. Vid bakning, använd värmecirkulation och stängd ugnslucka Stäng ugnsluckan noggrant Värme sipprar ut pga smuts på luckans pack ning. Det är bäst att ta bort smuts ge nast när de uppstår. 4

35 Miljöskydd Kassering av förbrukade produkter Tänk på att emballage, använda el appa ra ter, re serv delar o.s.v. är återanvändbara ma te rial. Se alltid till att materialen deponeras enligt de fö re skrif ter som gäller för åter an vänd ning. När produkten är förbrukad får den inte kasse ras som vanligt avfall, utan man bör över lämna den till en organisation som åter vinner elek triska och elek troniska pro duk ter. På pro duk ten, bruks an vis ningen eller för packningen finns en sym bol som visar att för brukad produkt ska läm nas till återvinning. Material som används för till verk ning av pro duk ten kan återvinnas enligt lämplig beteck ning. Genom återvinning av ma te ria let i den förbrukade produkten bi drar man till ett stärkt miljöskydd. Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter. 5

36 BESKRIVNING AV PRODUKTEN 7 8, , Knapp för reglering av ugnstemperatur Kontrollknapp för ugnsfunktioner Kontrollknapp för kokplatta, främre vänstra 4 Kontrollknapp för kokplatta, bakre vänstra 5 Kontrollknapp för kokplatta, bakre högra 6 Kontrollknapp för kokplatta, främre högra 7 Värmeindikator för ugn 8 Kontrollampa 9 Ugn 10 Förvaringslåd 6

37 UPPGIFTER ANGÅENDE UTRUSTNING Spisens utrustning sammansättning: Bakplåtar Långpanna Rostfritt grillgaller Ugnsfalsar Utdragbara bakplåtsskenor 7

38 INSTALLATION Uppställning av spisen Rummet som spisen står i ska vara torrt och dragigt och ha en väl fung erande ven ti la tion enligt gällande tek niska fö re skrif ter. Undvik att lyfta spisen I den glaskeramiska hällen. Montering av tippskydd Spis Vägg Tätningsmaterial, lister och klis ter (som belägg ning är klist rad med) på möb ler som ska stå vid spi sen ska tåla minst 100ºC, annars riske rar möbeln att de for me ras. Om man inte är säker an gå ende möblers temperaturtålighet ska man ha ett avstånd på ca. cm mellan möb lerna och spi sen. Golv Spis 60 cm, höjd 90 cm X = 110 mm, Y = 80 mm Spisen ska placeras på ett jämnt och hårt golv (den får inte placeras på ett underlägg). Spis Vägg Innan man börjar an vända spisen ska man se till att den står rakt (våg rätt), t ex med hjälp av ett vatten pass. Detta är sär skilt vik tigt för att olja i stek pannan ska för de las jämnt. Du gör nivåjusteringen med hjälp av de justeringsben som du kommer åt genom att öppna ugnslådan. Golv Spis 60 cm, höjd 90 cm X = 5-40 mm, Y = 80 mm 8

39 INSTALLATION Inkoppling av spis till elsystem Installationen får endast genomföras av en auktoriserad elinstallatör. Därmed sä ker ställs att gällande regler för stark ström följs. Installationen måste följa eventuella spe ci ella krav som fastställts av lokala le ve ran törer. Anslutningen av spisen kräver en se pa rat strömkrets. Anslutningen får endast göras i enlighet med de eldiagram som beskrivs på ut si dan av skyddet för anslutningsklämmorna på den bakre plåten. Vid anslutning eller byte av kopplingssladden måste minst en sladd av typen HO5 VVF- 4G,5 eller motsvarande an vän das. OBS!: För att uppfylla sä ker hets fö re skrif terna måste en strömbrytare som bryter alla poler och som har ett kontaktavstånd på minst mm an vän das. (Kan våra en hu vud ström brytare) L1 L1 L L1 L L PE N PE N PE N 0V 1N~ 50Hz 400V N~ 50Hz 400V N~ 50Hz 1 1 L1 L1 L PE L PE L 400V~ 400V~ 9

40 ANVÄNDNING Innan man börjar använda spisen avlägsna delar av förpackningen om så dana finns kvar, töm ugnslådan och rengör ugnen, ta ut ugnens utrustning och tvätta den i varmt vatten med lite disk me del i, Avlägsna skyddsfilmen på grillelementet innan ugnen sätts på. Sätt igång fläkten i rummet eller öppna fönstret. Värm upp ugnen (i ca 0 minuter på ca 50 C), ta bort smuts och rengör ugnen noga. Följ säkerhetsinstruktionerna när du använder spis och ugn. Ugnen får endast tvättas med varm vatten med diskmedel (inte med några star kare ren gö rings me del). 40

41 ANVÄNDNING Innan hällen börjar användas Först ska hällen rengöras ordentligt. Hällen be han dlas på samma sätt som gla sy tor. Vid första användningen kan det finnas en övergående luktavsöndring. Ha därför ven tila tio nen igång eller öppna fönster. Utför skötseln med hänsyn till säkerhetsanvisningarna. Hur induktionsplatta fungerar En elektrisk generator matar en spole som finns inne i anordningen. Spolen skapar ett magnetiskt fält som gör att när man placerar ett kokkärl på plattan, så tränger sig induktiv ström in i kärlet. Strömmen gör kokkärlet till värmesändare medan hällen förblir sval. Systemet förutsätter att man använder kokkärl vars botten är mottaglig för inverkan av magentiskt fält. Generellt har induktiv teknologi två fördelar: det är möjligt att utnyttja värmen maximalt eftersom den emitteras endast med hjälp av en kastrull, Värmetröghet förekommer inte, då kokningen börjar automatiskt när man placerar ett kokkärl på plattan och avslutas genast när man tar bort kärlet från plattan. Skyddsanordningar: Om hällen installerats och används på rätt sätt behöver man sällan några skyddsanordningar. Fläkt: används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med olika hastigheter och fungerar automatiskt. Fläkten arbetar när värmezoner är på och fungerar tills elsystemet svalnat. Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en värmezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna. Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde ( t ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på. 41

42 ANVÄNDNING Detektor för kokkärl i induktionsområde Detektor för kokkärl finns i plattor som innehåller induktionsområden. Under plattans arbetsgång påbörjar eller avslutar kokkärlsdetektorn värmeutvecklingen i en värmezon när kokkärl placeras på plattan eller när det tas bort från plattan. Det bidrar till energisparande. - Om en värmezon används tillsammans med ett lämpligt kokkärl, visar displayen värmenivån. - Induktion kräver att kokkärlen har en magnetisk botten. Om inget kärl eller ett olämpligt kärl placerats på en värmezon ska siffran för värmeeffekt blinka. Värmezonen sätts inte på. Om ingen kokkärl detekteras inom 10 minuter, kommer inte kokplattan att sättas på. För att tända en värmezon måste man vidröra en motsvarande kontrollknapp. Obs! Kokkärlsdetektorn fungerar inte som värmeplattans huvudbrytare. 4

43 ANVÄNDNING LÄMPLIGA KOKKÄRL FÖR DEN INDUKTIVA ZONEN Beteckning på kokkärl Rostfritt stål Aluminium Gjutjärn Emaljstål Glas Porslin Kokkärl med kopparbotten Kolla om det finns en symbol på etiketten som säger att kokkärlet kan användas för induktionsplattor. Man ska använda magnetiska kokkärl (gjorda av emaljbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida. Får inte användas Med undantag av magnetiskt rostfritt stål Får inte användas Hög effektivitet Obs! Kokkärlen kan göra sprickor i plattan. Hög effektivitet Vi rekommenderar kokkärl med plan och tjock botten. Får inte användas Får inte användas Får inte användas Energin överförs på bästa sätt om diametern på kastrullen överensstämmer med kokzonens diameter. Maximala och minimala diametermått anges i nedanstående tabell och beror på kärlets kvalitet. Induktionskokzonen Diameter på botten av kastrullen för induktionshällen Diameter (mm) Minimum (mm) Maximum (mm) / /0 180/ / / OBS! Vid användning av kastruller med mindre bottendiametrar än de minimimått som anges ovan föreligger risk för att kokzonen inte fungerar. 4

44 ANVÄNDNING Alla enskilda värmezoner har olika värmeeffekt. Värmeeffekten kan regleras stegvis genom att knappen vrids åt vänster eller åt höger. Värmeeffekt Användningsområde 0 Avstängd. Restvärme utnyttjas. 1- Uppvärmning av varma rätter. Långsam kokning av mindre portioner. Långsam kokning på låg effekt. 4-5 Långvarig tillagning av större portioner och stekning av större portioner. 6 Stekning, lätt stekning. 7-8 Stekning. 9 Början av tillagning, stekning. A Automatisk blanchering. Sätta på induktionshällen [] Vänster fram [4] Vänster bak [5] Höger bak [6] Höger fram Sätt på en kokplatta med hjälp av knappen på kontrollpanelen. Symboler vid knapparna visar vilken kokplatta som regleras av respektive knapp. Önskad värmeeffekt kan ställas in direkt (1-9). Vald värmeeffekt visas även på kokplattans indikator. Om induktionshällen är avstängd, är även samtliga kokplattor avstängda och alla lampor är släckta. Indikatorlamporna slocknar 10 sekunder efter att samtliga kokplattor har stängts av. 44

45 ANVÄNDNING Barnlås Det går att helt stänga av användning av kokplattorna med hjälp av barnlåset. Barnlåset skyddar dina barn. Aktivera barnlåset Barnlåset kan aktiveras när alla indikatorer visar 0 eller H. Vrid samtidigt de två mittenknapparna [] och [] åt vänster. Samtliga indikatorer visar L. Barnlåset är aktiverat. Om någon av knapparna vrids, visas L på alla indikatorer. Stänga av barnlåset Vrid tillfälligt en knapp åt höger så att L visas på indikatorn. Vrid samtidigt de två mittenknapparna ett steg åt vänster. Restvärmeindikator Induktionsplattan har även en funktion för visning av restvärmen, H. Även om en kokplatta inte värms upp direkt, erhåller den värme från kokkärlets botten. Så länge symbolen H visas, kan restvärmen användas för uppvärmning av kokkärlet eller för att smälta fett. Efter att symbolen H slocknat, kan kokplattan vidröras. Observera att kokplattans temperatur fortfarande är högre än den omgivande temperaturen. OBS! Vid strömavbrott visas inte symbolen H. Automatisk blanchering OBS! Efter ett strömavbrott är barnlåset alltid aktiverat. Samtliga fyra kokplattor har en speciell funktion som ger maximal värmeeffekt direkt vid starten. Den maximala värmeeffekten är oberoende av den valda värmeeffekten. Efter viss tid återgår kokplattan till den valda värmeeffekten (1-8). För att använda denna funktion räcker det att välja den värmeeffekt som ska användas vid tillagningen eller till vilken kokplattan ska återgå. Automatisk blanchering är användbar för: rätter som är kalla i början av tillagningen och som snabbt måste värmas upp för att därefter tillagas på låg effekt. På så sätt behöver inte rätterna övervakas hela tiden (t.ex. biffragu). Automatisk blanchering är inte användbar för: bakning eller kokning av rätter som måste röras om, ångkokas eller rätter i vilka vatten måste hällas i. kokning av pasta eller t.ex. kroppkakor i mycket vatten. rätter som måste tillagas under lång tid i en tryckkokare. 45

46 8 ANVÄNDNING Aktivera automatisk blanchering: Vrid knappen till läget A och vrid den därefter till önskad värmeeffekt. Indikatorn visas växelvis symbolen A och den valda värmeeffekten. Efter blancheringen, då rätten värms med högre effekt (t.ex. 5), återgår kokplattan till vald värmeeffekt som visas på indikatorn. 1 0 A A 9 Varmeeffekttrin Tidsautomatisk opkogningsfunktion er aktiv (sekunder) Begrænsning af betjeningstiden Indicator visar A Indicator visar 6 A Anvisningar: Om knappen ställs i läget 0 direkt efter att den automatiska blancheringen har valts (dvs. ingen värmeeffekt väljs), kommer den automatiska blancheringen att stängas av efter sekunder. om kokkärlet tas bort och ställs tillbaka på kokplattan inom 10 minuter, stängs den automatiska blancheringen inte av. Kokplattan är inställd på maximal uppvärmning under en tid som beror på den valda uppvärmningseffekten. Därefter kopplas uppvärmningseffekten om till den aktuella inställningen. For at forøge effektiviteten er induktionskogepladen forsynet med en tidsbegrænset brug af hver kogezone. Den maksimale brugstid bliver sat i forhold til det varmetrin, som sidst blev valgt. Hvis du ikke ændrer varmetrinnet i længere tid (se tabellen) vil den tilknyttede kogezone automatisk blive slukket, og restvarmeindikatoren blive aktiveret. Du kan imidlertid, til enhver tid, tænde for og betjene hver kogezone i overensstemmelse med betjeningsvejledningen. Varmeeffekttrin Maksimal betjeningstid (min)

47 ANVÄNDNING Användning av ugnen Ugnen värms upp med hjälp av den övre och nedre värmeanordningen en grillanordning. Styrning av den här ugnen sker med hjälp av ett vred för ugnens arbetstyp och med hjälp av ett vred för temperaturjustering Ugnens funktionsknapp - In ställ ning: Oberoende belysning av ugnen Genom att ställa in vredet i den här positionen aktiverar man belysning av ugnskammaren. Funktionen kan användas t.ex. vid rengöring av ugnen. Aktiverad över- och undervärme Inställning av vredet i den här positionen gör att ugnen värms upp med en konventionell metod. Fläkt samt övre- och nedre värmeelement Denna funktion är lämplig vid bakning. Den fungerar som en traditionell ugn med fläkt (funktionen rekommenderas vid bakning) Aktiverad grillfunktion När vredetär inställt i den här positionen fungerar endast funktionen grill. Avstängning sker genom att ställa in de båda vreden i position / 0. Observera! Aktivering av uppvärmning (värmeanordning etc.) kan göras ske först efter att temperaturen ställts in. Detta gäller samtliga ugnsfunktioner. Förstärkt grillfunktion (grillfunktion och övervärme) Aktivering av funktionen förstärkt grillfunktion tillåter grillning med hjälp av dels grillfunktionen, dels övervärme. På så vis når man högre temperatur i övre delen av ugnskammaren vilket gör att maträtten bli mer brynt samt att större portioner kan tillagas. Aktiverad fläkt och grillfunktion Vid denna inställning arbetar ugnen med en aktiverad fläkt. Användning av den här funktionen påskyndar stekningsprocessen och gör att maträtter får bättre smak. Stekningen ska utföras med stängd ugnsdörr. 47

48 ANVÄNDNING Kontrollampor Aktivering av ugnen signaleras genom att två kontrollampor börjar lysa en gul och en röd. När den gula kontrollampan lyser betyder det att ugnen arbetar. När den röda kontrollampan släcks betyder det att ugnen nått inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att den röda kontrollampan slocknat. Under bakning ska den röda lampan lysa och slockna en stund (bevarande av temperatur i ugnskammaren). Den gula kontrollampan kan även lysa när vredet står i position Belysning av ugnkammare. GRILLSTEKNING Var god observera att den mat som ska grillas bör saltas först efter grill s tek ningen. Andra kryddor kan även an vän das före grillstekningen. Användning av grill Grillprocessen görs genom an vän dande av infraröda strålar på en maträtt. In fra röda strålar emitteras av ugnens glö dande värmeanordning. För att aktivera grillfunktionen ska man: placera ugnens ratt i läge betecknat med symbol grill, värma upp ugnen i ca. 5 minuter (med stängd ugnslucka). placera en bakplåt med maträtt i ug nen på en lämplig arbetsnivå. Om man grillar på grillgaller ska man placera en plåt under grillgallret - för fett som ska droppa ner. stänga ugnsluckan. För grill och ökad intensiv grill ska tempe ra tu ren ställas in på 50ºC, och för funk tion grill med fläkt ska tem pe ra tu ren ställas in på högst 00ºC. Observera! När grillfunktionen används ska ugnsluckan vara stängd. När man använder grillfunktionen kan några delar av ugnen bli heta. Därför re kommende ras det att inte låta barnen komma nära ugnen. 48

49 Bakning, Köttstekning - Praktiska råd Bakning Vi rekommenderar att du gräddar kakor på de bakplåtar som medföljer spisen från fabriken. Kontrollera kakan med en provsticka innan du tar ut den ur ugnen. (Om kakan är färdig ska provstickan vara torr och ren när du tar upp den ur kakan.) Vi rekommenderar att du låter kakan stå kvar i ugnen i ca 5 minuter efter det att du stängt av ugnen. När du använder varmluftfunktionen är baktemperaturen i regel ca. 0-0 grader lägre än vid traditionell bakning (med över- och undervärme). Temperaturangivelserna för bakning är endast vägledande värden, de kan regleras allt efter egna erfarenheter. TABELL 1: Bakverk Bakverk Ugnsläge nerifrån Temperatur C Baktid [min.] Bakning i plåtform Sockerkaka/spräcklig Sockerkaka Rivdegsbotten Mjuk sockerkaka Jästkaka Bröd (t.ex. mångkornig) Bakning på ugnens bakplåtar Mördegsbotten med. frukter Strösselkaka Rulltårta Pizza (på tunn botten) Pizza (på tjock botten) Små bakelser Småkakor Puffdeg Marräng

50 Bakning, Köttstekning - Praktiska råd TABELL 1A: Bakverk Bakverk Ugnsläge TEMPE- RATUR [ C] Baktid [min.] Bagværk i bageforme Marräng Sockerkaka Ostkaka (på mördegs bot ten) Mördegsbotten med. frukter Bakning på ugnens bakplåtar Strösselkaka Mördegsbotten med. frukter Stekning av kött Stekning i ugn rekommenderas vid större köttmängder (över 1 kg). Mindre köttbitar tillagas på spisen. Det rekommenderas att du använder eldfasta fat till stekning. Även fatens handtag bör vara eldfasta. När du använder grillen rekommenderar vi att du ställer en bakplåt med lite vatten i på den nedersta falsen. Vänd köttet minst en gång när halva stektiden har gått. Några gånger under stekningen kan du även ösa köttet med stekskyn som bildas under stekningen. 50
