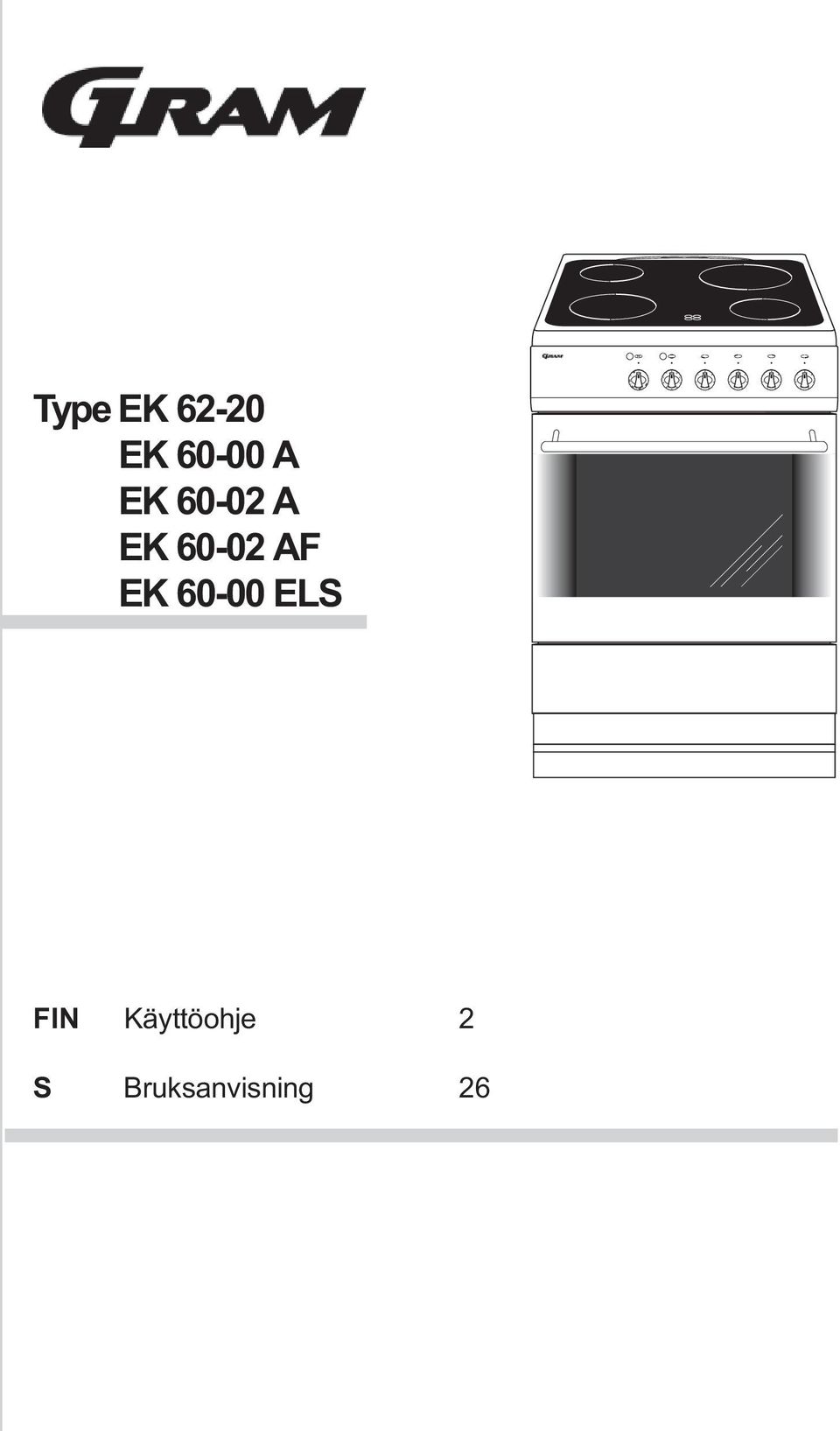

1 Type EK EK A EK A EK AF EK ELS FIN Käyttöohje 2 S Bruksanvisning 26

2 FIN Onnittelemme uuden GRAM-sähkölieden omistajaa Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa. Tutustu uuden lieden toimintaan ja sen toimintoihin siinä järjestyksessä, kun ne käyttöohjeessa esitetään. Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huollosta. Näin varmistat, että liesi on turvallinen käyttää ja kestää käytössä pitkään. Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu estämään onnettomuuksia ja suojaamaan liettä vahingoilta. Säilytä käyttöohje tulevaa tarvetta varten. Huomaa, että tämä käyttöohje koskee useita eri liesimalleja. Tästä syystä hankkimassasi liedessä ei välttämättä ole kaikkia toimintoja. 2

3 SISÄLTÖ Sivu Tuotteen kuvaus... 4 Tärkeää tietoa... 5 Asennus... 6 Liittäminen sähköverkkoon... 7 Keittoalueiden käyttö... 8 Sähkönsäästövinkkejä... 9 Astioiden valinta Uunin käyttö Monitoimiuuni Kiertoilma Ylä- ja alalämpö Grilli Puhdistus ja huolto Uunin lampun vaihto

4 V Tuotteen kuvaus 1 Uunin lämpötilasäädin 2 Uunin toimintosäädin 3 Keittoalueen säädin (etuvasen) 4 Keittoalueen säädin (takavasen) 5 Keittoalueen säädin (takaoikea) 6 Keittoalueen säädin (etuoikea) 7 Uunin lämpötilan osoitin 8 Valodiodi 9 Uuni 10 Lämpösuoja 11 Säilytystila

5 TÄRKEÄÄ TIETOA Pidä lapset poissa lieden läheisyydestä sen ollessa päällä. Astiat, keittoalueet, uuni ja lämpösuoja kuumenevat käytön aikana hyvin kuumiksi ja jäähtyminen keittoalueen tai uunin pois päältä kytkemisen jälkeen vie aikaa. Älä anna lasten käyttää lieden painikkeita tai uunin luukkua tai leikkiä niillä. Pidä lapset mahdollisimman kaukana liedestä. Grillauksen aikana grillivastukset hehkuvat. Huolehdi, ettei ruoka kosketa vastuksia, jotta se ei syttyisi palamaan. Huolehdi, etteivät muiden sähkölaitteiden virtajohdot, erityisesti lieden läheisyydessä olevat jatkojohdot, joudu kosketuksiin kuumien keittoalueiden kanssa ja etteivät ne jää uunin luukun väliin. Lieden keraamista keittotasoa tai uunia ei missään tapauksessa saa käyttää sisätilojen lämmittämiseen. Öljyt ja rasvat saattavat kuumetessaan syttyä palamaan. Valvo liettä aina friteerauksen ja grillauksen aikana. Älä pane uunin pohjalle alumiinifoliota, sillä se saattaa vahingoittaa pohjan emalipinnoitetta. Älä myöskään pane astioita suoraan uunin pohjalle. Uunin luukun ollessa auki (vain grillin käytön aikana) tulee suojalevy kiinnittää ohjauspaneelin alaosaan suojaamaan säätimiä ja valodiodeja. Mikäli lieden toiminnassa ilmenee vikaa, katkaise virta lieden pääkatkaisijasta. Kun koulutettu ammattihenkilö on korjannut vian, liesi tulee ottaa käyttöön uudelleen uuden lieden tavoin. Keraaminen keittotaso Keraaminen keittotaso on karkaistu kestämään kuumaa, kylmää ja lämpötilanvaihteluita. Keittotasoon kohdistuvia, esimerkiksi maustepurkkien tai muiden kovien esineiden putoamisesta aiheutuvia iskuja tulee välttää. Keraamisia keittoalueita ei saa kytkeä päälle ilman astiaa eikä niiden päällä saa säilyttää mitään. Keittoalueelle asetettavan astian pohjan tulee olla puhdas ja kuiva. Sokeri ja sokeripitoiset roiskeet tulee pyyhkiä keraamiselta keittotasolta mahdollisimman pian tason ollessa vielä lämmin, jotta ne eivät pala siihen kiinni. Keraamisella keittotasolla ei saa käyttää alumiinifoliota eikä alumiinisia tai muovisia astioita. Varo naarmuttamasta keraamista keittotasoa koruilla, astioilla tai terävillä esineillä. 5

6 Muovisia taloustarvikkeita (lusikat, kulhot jne.) ei saa asettaa kuumalle keittotasolle, sillä ne saattavat sulaa siihen kiinni. Älä käytä emalisia tai vastaavasta materiaalista valmistettuja astioita keittotasolla tyhjänä. Mikäli keraamiseen keittotasoon tulee syviä naarmuja, virta tulee välittömästi katkaista pääkatkaisijasta. Uunin sisälle muodostuva höyry poistuu keraamisen keittotason takareunassa olevista höyryaukoista. Aukkoja ei saa peittää tai tukkia. Höyry on kuumaa! Asennus Lieden ja kuumanarkojen kalusteiden ja laitteiden väliin tulee jättää vähintään 2 cm tilaa. Liesi tulee asentaa pystysuoraan ja kiinni seinään. Mikäli lattia on epätasainen, lieden pohjassa on neljä säätöruuvia, joiden avulla liesi voidaan säätää suoraan. Liettä ei saa asentaa pehmeälle alustalle kuten matolle. Kaatumisvarmistuksen asennus Liesi Seinä Liesi Seinä Y X Y Lattia Lattia X Liesi 600 mm, korkeus 900 mm X=110 mm Y=80 mm Liesi 600 mm, korkeus 900 mm X=35-40 mm Y=80 mm 6

7 Liittäminen sähköverkkoon Lieden sähköliitännän saa tehdä ainoastaan koulutettu sähköasentaja, jotta asennus tapahtuu sähkösäädösten mukaisesti. Asennuksessa tulee noudattaa paikallisia määräyksiä. Liitännän saa tehdä ainoastaan niiden sähkökaavioiden mukaisesti, jotka ovat lieden takapuolella liittimien suojalevyn pinnassa. Ennen lieden käyttöönottoa Puhdista liesi huolellisesti ennen ensimmäistä käyttöönottoa. Käytä kosteaa liinaa ja tarvittaessa hieman astianpesuainetta. Älä käytä syövyttäviä tai hankaavia puhdistusaineita. Poista grillivastuksen suojateippi ennen kuin kytket uunin päälle. Tarkista seuraavaksi, että grillivastus on asennettu oikein siten, että kulmakiinnikkeet ovat uunin katossa. Mikäli näin ei ole, asenna grillivastus oikein. HUOM. Uuni on varustettu alas laskettavalla grillivastuksella. Uunin katto puhdistetaan seuraavasti: Nosta grillivastusta varovasti. Käännä kulmakiinnikkeet (2 kpl) taaksepäin. Grillivastus voidaan nyt laskea alas. Puhdistuksen jälkeen grillivastus tulee nostaa takaisin ylös ja kulmakiinnikkeet kääntää paikoilleen. Puhdistuksen jälkeen uunia tulee lämmittää ylä- ja alalämmöllä ja/tai kiertoilmatoiminnolla noin 45 minuutin ajan 250 C:ssa. Huolehdi keittiön hyvästä ilmanvaihdosta puhdistuksen aikana. Ympäristönsuojelu Pakkausmateriaalit, käytetyt sähkölaitteet, varaosat ja muut vastaavat voidaan käyttää uudelleen. Hävitä ne jätehuoltolainsäädännön mukaisesti ja kierrätä mikäli mahdollista. Vanhan laitteen hävittäminen Jos poistatte laitteen lopullisesti käytöstä, älkää viekö sitä tavalliseen yhdyskuntajätesäiliöön, vaan olkaa hyvä ja toimittakaa laite lähimpään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa tai pakkauksessa on kierrätyskelpoisuus-merkki. Laite on valmistettu kierrätyskelpoisista materiaaleista. Viemallä vanhan laitteen uudelleenkäyttökeskukseen autatte suojelemaan luontoa. Jos ette tiedä, missä lähin kierrätys- tai uudelleenkäyttökeskus sijaitsee, kysykää kunnan ympäristöhallinnolta. 7

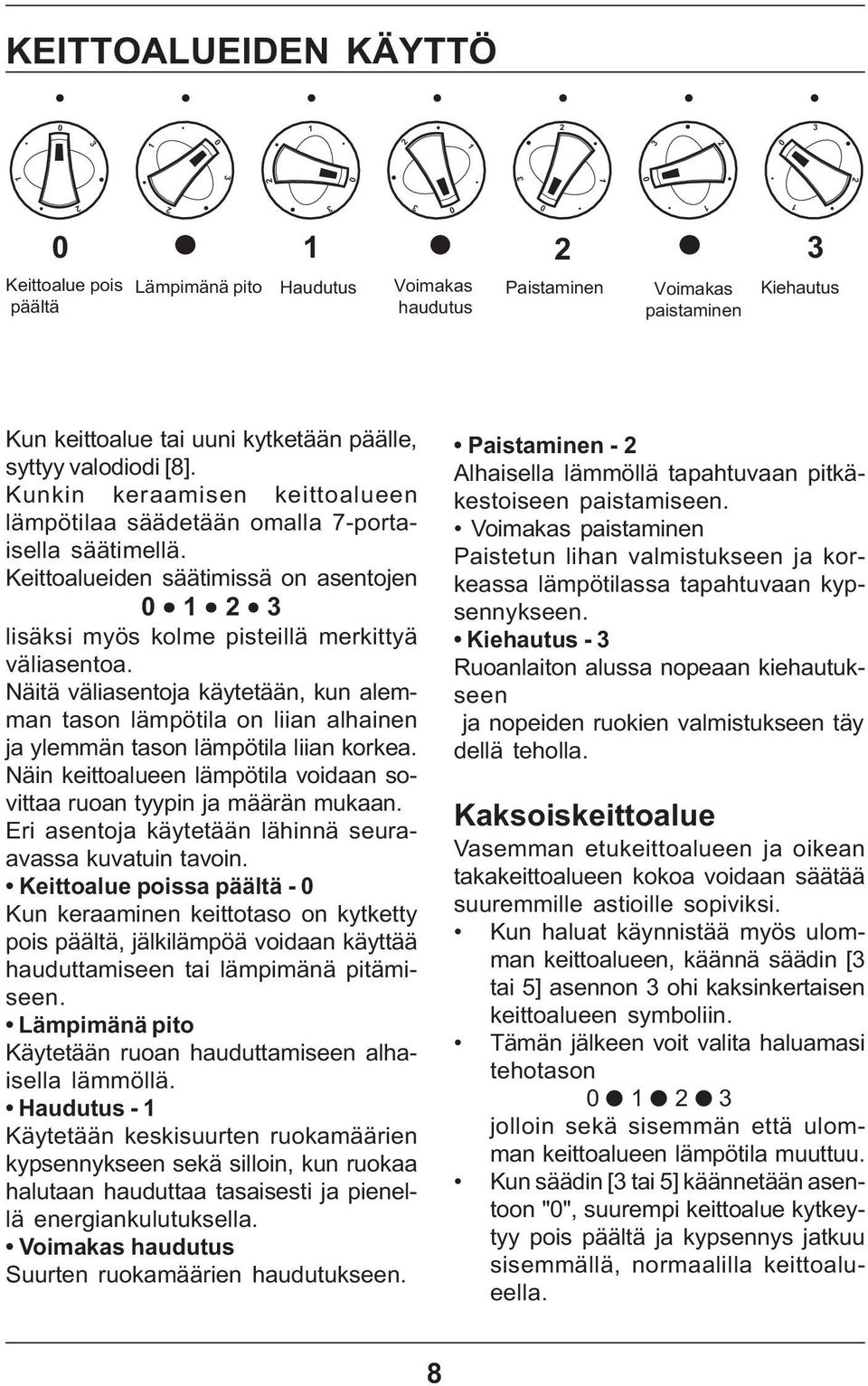

8 KEITTOALUEIDEN KÄYTTÖ O 1 O 2 O 3 Keittoalue pois päältä 2 2 Lämpimänä pito 3 Haudutus 3 Voimakas haudutus 0 0 Paistaminen Voimakas paistaminen 1 1 Kiehautus Kun keittoalue tai uuni kytketään päälle, syttyy valodiodi [8]. Kunkin keraamisen keittoalueen lämpötilaa säädetään omalla 7-portaisella säätimellä. Keittoalueiden säätimissä on asentojen lisäksi myös kolme pisteillä merkittyä väliasentoa. Näitä väliasentoja käytetään, kun alemman tason lämpötila on liian alhainen ja ylemmän tason lämpötila liian korkea. Näin keittoalueen lämpötila voidaan sovittaa ruoan tyypin ja määrän mukaan. Eri asentoja käytetään lähinnä seuraavassa kuvatuin tavoin. Keittoalue poissa päältä - 0 Kun keraaminen keittotaso on kytketty pois päältä, jälkilämpöä voidaan käyttää hauduttamiseen tai lämpimänä pitämiseen. Lämpimänä pito Käytetään ruoan hauduttamiseen alhaisella lämmöllä. Haudutus - 1 Käytetään keskisuurten ruokamäärien kypsennykseen sekä silloin, kun ruokaa halutaan hauduttaa tasaisesti ja pienellä energiankulutuksella. Voimakas haudutus Suurten ruokamäärien haudutukseen. Paistaminen - 2 Alhaisella lämmöllä tapahtuvaan pitkäkestoiseen paistamiseen. Voimakas paistaminen Paistetun lihan valmistukseen ja korkeassa lämpötilassa tapahtuvaan kypsennykseen. Kiehautus - 3 Ruoanlaiton alussa nopeaan kiehautukseen ja nopeiden ruokien valmistukseen täy dellä teholla. Kaksoiskeittoalue Vasemman etukeittoalueen ja oikean takakeittoalueen kokoa voidaan säätää suuremmille astioille sopiviksi. Kun haluat käynnistää myös ulomman keittoalueen, käännä säädin [3 tai 5] asennon 3 ohi kaksinkertaisen keittoalueen symboliin. Tämän jälkeen voit valita haluamasi tehotason 0 O1 O 2 O 3 jolloin sekä sisemmän että ulomman keittoalueen lämpötila muuttuu. Kun säädin [3 tai 5] käännetään asentoon "0", suurempi keittoalue kytkeytyy pois päältä ja kypsennys jatkuu sisemmällä, normaalilla keittoalueella. 8

9 Jälkilämmönosoitin Jälkilämmönosoitin näyttää, mikäli jonkin keittoalueen pinta on lämpimämpi kuin 50 C. Näin vältyt palovammoilta. Jälkilämpöä voidaan myös käyttää ruokien pitämiseen lämpimänä lyhyehkön ajan. Jälkilämmönosoitin Type EK AF Type EK A Sähkönsäästövinkkejä Toimintopainike [8] toimii muistutuksena siitä, että jokin neljästä keittoalueesta on päällä. On suositeltavaa kääntää alueen säädin asentoon 0 joitakin minuutteja ennen kuin ruoka on valmis. Näin voidaan hyödyntää jälkilämpöä ja säästää sähköä. Älä pane astiaa keittoalueelle ennen kuin keittoalue on kytketty päälle. Käytä mielellään kannellisia astioita, jolloin valmistusaika lyhenee. Käytä suurinta tehoasetusta vain kun haluat nopeasti kiehauttaa jotakin. Mikäli kannen alta nousee höyryä, tulee alueen tehoa alentaa. Näin ei ainoastaan säästy sähköä, vaan myös vältetään ruoan kiehuminen yli ja palaminen kiinni keittotasoon. Type EK A, EK 62-20, EK ELS 9

10 ASTIOIDEN VALINTA Keraaminen keittotaso vaatii astioilta enemmän kuin tavallinen keittotaso. Uudet maksavat itsensä nopeasti takaisin, sillä ne säästävät sähköä ja auttavat keittotasoa kestämään käytössä pidempään. Lisäksi ruokien valmistusajat lyhenevät, jolloin myös ruoanlaittoon kuluva aika lyhenee. Käytä keittoalueella aina sen kokoista tai suurempaa astiaa. Näin saavutetaan paras mahdollinen lämmönsiirto. Liian pienen astian käyttö ei ainoastaan kuluta turhaan sähköä, vaan lisää myös ruoan ylikiehumisen ja keittotasoon palamisen vaaraa. Älä käytä ohut- tai kaarevapohjaisia astioita, sillä keraaminen keittoalue saattaa ylikuumeta. Parhaiten käyttöön soveltuvat astiat, joissa on sileäksi hiottu pohja. Älä käytä uunissa astioita, joissa on muoviset kahvat. Huolehdi, että astioiden pohjat ovat kuivat, jotta keraamisen keittotason pintaan ei muodostu kalkkisaostumia. Erityisastioita käytettäessä on aina noudatettava astian valmistajan ohjeita. Huomaa: Kattilat ja pannut, joissa on alumiini- tai kuparipohja, voivat aiheututtaa värjäytymiä, joiden puhdistaminen on erittäin vaikeaa. On oltava hyvin varovainen käytettäessä maalattuja kattiloita ja pannuja, jotka palaessaan voivat aiheuttaa korvaamattomia vaurioita karaamiselle pinnalle sekä perinteisiin keittoleyihin. Noudata astioiden valmistajien ohjeita ja suosituksia. 10

11 UUNIN KÄYTTÖ Uunin lämpötilan osoitin Valodiodi [7] palaa lämmitystoiminnon ollessa käynnissä. Kun valittu lämpötila on saavutettu, lämmitystoiminto kytkeytyy pois päältä ja valo sammuu. Jos lämpötila laskee alle asetetun arvon, lämmitystoiminto kytkeytyy päälle uudelleen ja valo syttyy. Tämä saattaa tapahtua useita kertoja uunin ollessa päällä. Lämpötilasäädin Uunin lämpötilasäätimellä [1] asetetaan uunin lämpötila. Uuni säilyttää valitun lämpötilan koko käytön ajan. [2] Toimintosäädin - Asetus Uunin valo Kiertoilma Kiertoilma ja alalämpö Kiertoilmagrilli [2a] Toimintosäädin - Asetus Uunin valo Ylä- ja alalämpö Ylä- ja alalämpö + puhall. Grilli Grilli Tehogrilli (grilli ja ylälämpö) Ylälämpö Alalämpö Ylä- ja alalämpö 11

12 Monitoimiuuni-toiminto Monitoimiuuni-toiminnon ollessa aktivoituna perinteistä ylä- ja alalämpöä, kiertoilmatoimintoa ja grillitoimintoa voidaan käyttää samanaikaisesti ja hyötyä kaikista eri valmistustavoista. Ruoan valmistus kiertoilmatoiminnolla Uunin takaseinässä sijaitseva lämpimän ilman puhallin huolehtii jatkuvasta ilman kierrosta uunissa. Näin lämpö siirtyy paremmin ruokiin koko uunissa. Näin säästyy sähköä, sillä lämpötila voi olla alhaisempi kuin perinteistä uunilämpöä käytettäessä. Koska lämpötila on alhaisempi, uunikaan ei likaannu yhtä paljon. Rasva ei pala yhtä helposti kiinni ja uuni on helpompi puhdistaa. Mikäli samanaikaisesti paistetaan useita ohuita kakkupohjia tai pellillisiä pikkuleipiä, kannattaa käyttää alhaalta katsottuna ensimmäistä ja kolmatta tasoa. Uunin sulatustoiminto on hyvin nopea ja sitä voidaan käyttää samanaikaisesti kaikilla tasoilla. Uunin luukku voidaan avata myös kakkujen paistamisen aikana ilman, että kakut painuvat kasaan. Perinteisille uuneille tyypillistä pitkää esilämmitystä ei tarvita, vaan valittu lämpötila saavutetaan nopeasti. HUOMAA! Mikäli uunin takana sijaitseva kuumailmapuhaltimen moottori menee epäkuntoon, uunin virta tulee katkaista välittömästi. Uunin lämmitys ilman puhallinta saattaa vahingoittaa uunia. 12

13 KIERTOILMATOIMINNON KÄYTTÖ Lihan paistaminen Pane ritilä jollekin keskimmäisistä tasoista ja syvä uunipelti sen alle. Voit myös panna ritilän suoraan pellin päälle tai käyttää pelkkää uunipeltiä. Pane se keskimmäiselle tai alimmaiselle tasolle. Lihan huokoset sulkeutuvat nopeasti, mikä estää lihasnestettä valumasta ulos. Näin saadaan tasaisen ruskea pinta ja myös suuret lihat kypsyvät tasaisesti sisältä. Käännä uunin toimintosäädin [2] asentoon (kiertoilma ja alalämpö). Aseta haluamasi lämpötila elektronisen kellon [1] avulla. Lihaa kannattaa ensin ruskistaa korkeassa lämpötilassa, minkä jälkeen lämpötilaa tulee alentaa. Mikäli ruokaa vaatii yli tunnin kypsennysajan, asetetaan lämpötilaksi 160 C. Lämpötila ja paistoaika (ohjeelliset arvot) Paistettava ruoka C Minuuttia Broileri, n. 1 kg Riista, 1-1,5 kg Vasikanpaisti, n. 1 kg Porsaanpaisti, n. 1 kg Naudanpaisti, n. 1 kg Hanhi, ankka 175 painon mukaan Taulukon lämpötilat koskevat vain ritilällä paistamista. Paistettaessa uuninkestävässä kannellisessa astiassa, lämpötilaksi tulee valita 200 C. Paistamisessa, tarjoilussa ja grillauksessa sekä kakkuja paistettaessa ritilää kannattaa käyttää pohja ylöspäin. 13

14 Leivonnaisten paistaminen Uunissa [9] voidaan paistaa kaksi litteää kakkupohjaa samanaikaisesti. Tällöin pellit tulee asettaa ensimmäiselle ja neljännelle tasolle. Jos uunin mukana toimitettavien peltien lisäksi käytetään myös muita vuokia, ne tulee asettaa grilliritilälle (jollekin keskimmäisistä tasoista, vuoan korkeudesta riippuen). Kiertoilmatoimintoa käytettäessä uunia ei tarvitse esilämmittää. Käännä uunin säädin [2] asentoon (kiertoilma) ja valitse sopiva lämpötila lämpötilansäätimellä [1]. Paistoaika riippuu mm. käytetyistä pelleistä ja vuoista. Juoksevat taikinat ja ohuet leivonnaiset vaativat vähemmän lämpöä, mutta pidemmän paistoajan. Lämpötilat ja paistoajat (ohjeelliset arvot) ovat alla olevassa taulukossa. Lämpötila ja paistoaika (ohjeelliset arvot) Leivonnainen C Minuuttia Marengit Kuivakakut Täytekakkupohjat Juustokakut Korkeat kuivakakut / sokerikakut Hiivataikinat Pikkuleivät Litteät hedelmäkakut Keksit Ennen paistoa ja sen jälkeen Käytä pelleillä leivinpaperia ja voitele vuoat huolellisesti. Älä täytä vuokia aivan täyteen sillä kakkutaikinat kohoavat kypsyessään. Kakku on kypsä, kun se irtoaa vuoasta tai hammas- tai tulitikkuun ei tartu taikinaa pistettäessä. Anna kypsän kakun vetäytyä vuoassa noin 10 minuuttia. Suojaa kakkua vedolta ja vältä liikuttamasta sitä. Pikkuleivät tulee ottaa pelliltä mahdollisimman pian paistamisen jälkeen, jotta ne eivät tummu tai mene rikki. Paistamisen aikana uunin luukun voi avata aikaisintaan, kun puolet paistoajasta on kulunut. Tämä estää kakkuja painumasta kasaan. 14

15 Sulatus Sulatuksessa voidaan käyttää kaikkia uunin tasoja ja tarvittaessa useita tasoja samanaikaisesti, mikäli astioiden korkeus sen sallii. Astioiden tulee olla peitettyjä sulatuksen ajan. Käännä uunin toimintosäädin [2] asentoon (kiertoilma) ja käännä lämpötilanvalitsin [1] asentoon 140 C. Puolivalmiit ja raa'at ruoat eivät ainoastaan sula C:ssa, vaan ne myös höyrykypsenevät tai paistuvat samanaikaisesti. 15

16 YLÄ- JA ALALÄMPÖ Lihan paistaminen Pane ritilä jollekin keskimmäisistä tasoista ja syvä uunipelti sen alle. Voit myös panna ritilän suoraan pellin päälle tai käyttää pelkkää uunipeltiä. Pane se keskimmäiselle tai alimmaiselle tasolle. Mikäli liha painaa alle 1000 g, se kannattaa valmistaa keittotasolla. Käännä uunin toimintosäädin [2] asentoon 9 (ylä- ja alalämpö). Aseta haluamasi lämpötila lämpötilansäätimen [1] avulla. Paista n. 30 minuuttia 250 C:ssa. Käännä sitten lämpötilanvalitsin asentoon 200 C. Käännä lämpötilanvalitsin asentoon 100 C noin 30 minuuttia ennen paistoajan päättymistä. Paistoajat (ohjeelliset ajat) Paistettava ruoka Paino Minuuttia Broileri n. 1 kg Riista n. 1-1,5 kg Vasikanpaisti n. 1 kg Porsaanpaisti n. 1 kg Naudanpaisti n. 1 kg Taulukon lämpötilat koskevat vain ritilällä paistamista. Paistettaessa uuninkestävässä kannellisessa astiassa lämpötilaksi tulee valita 200 C. Leivonnaisten paistaminen Käännä uunin toimintosäädin [2] asentoon 2 (ylä- ja alalämpö) ja lämmitä uuni halutun lämpöiseksi (vie noin 15 minuuttia). Pane uunin mukana seuraava uunipelti jollekin keskimmäisistä tasoista. Muut vuoat pannaan grillausritilälle. Pane ritilä uuniin siten, että vuoka on mahdollisimman keskellä uunia. Paistoaika riippuu mm. käytetyistä pelleistä ja vuoista. Juoksevat taikinat ja ohuet leivonnaiset vaativat vähemmän lämpöä, mutta pidemmän paistoajan. Lämpötila ja paistoaika (ohjeelliset arvot) Leivonnainen C Minuuttia Marengit n. 60 Kuivakakut Täytekakkupohjat Juustokakut Korkeat kuivakakut / sokerikakut Hiivataikinat Pikkuleivät Litteät hedelmäkakut Keksit

17 Ennen paistoa ja sen jälkeen Käytä pelleillä leivinpaperia ja voitele vuoat huolellisesti. Älä täytä vuokia aivan täyteen sillä kakkutaikinat kohoavat kypsyessään. Kakku on kypsä, kun se irtoaa vuoasta tai hammas- tai tulitikkuun ei tartu taikinaa pistettäessä. Anna kypsän kakun vetäytyä vuoassa noin 10 minuuttia. Suojaa kakkua vedolta ja vältä liikuttamasta sitä. Pikkuleivät tulee ottaa pelliltä mahdollisimman pian paistamisen jälkeen, jotta ne eivät tummu tai mene rikki. Paistamisen aikana uunin luukun voi avata aikaisintaan, kun puolet paistoajasta on kulunut. Tämä estää kakkuja painumasta kasaan. 17

18 GRILLAUS Grillattava ruoka tulee maustaa suolalla ennen grillausta. Myös muita mausteita voidaan käyttää. Grillaus grillitoiminnolla Avaa uunin luukku. Uunin luukun tulee olla hieman raollaan koko grillauksen ajan. Kiinnitä uunin mukana tuleva suojalevy ohjauspaneelien alla oleviin kiinnikkeisiin suojaamaan toimintosäätimiä kuumuudelta, kosteudelta ja rasvalta. Valvo liettä grillauksen ajan ja pidä lapset poissa sen läheisyydestä. Käännä uunin toimintosäädin [2] asentoon (grilli) ja odota n. 8 minuuttia ennen grillattavan ruoan laittamista uuniin. Asettele lihapalat grilliritilälle siten, että ne eivät vie grillivastusta suurempaa aluetta. Laita ritilä uunin ylimmälle tasolle. Jätä uunin luukku raolleen koko grillauksen ajaksi. Työnnä luukkua kevyesti ylöspäin kunnes se pysähtyy ja jää raolleen (20 asteen kulmaan). Uunin luukku ei saa levätä suojalevyä vasten (ks. kuva "Uunin luukku"). Grillaa ruokaa molemmilta puolilta 6-10 minuuttia ruoan tyypin ja paksuuden mukaan. Uunin luukku Grillaus kiertoilmatoiminnolla Tätä grillaustoimintoa käytettäessä grillaus on tehokkaampaa kuin pelkällä grillitoiminnolla. Lisäksi suurempia määriä voidaan grillata kerralla. Paisteja, pihvejä, kyljyksiä, makkaroita, broilerinpaloja jne. ei tarvitse kääntää kiertoilmatoiminnolla grillattaessa. Grillauksen aikana uunin luukun tulee olla kokonaan suljettu. Käännä uunin toimintosäädin [2] asentoon (kiertoilmagrilli) ja käännä lämpötilanvalitsin [1] asentoon 200 C. Grillatessa voidaan käyttää kahta keskimmäistä tasoa samanaikaisesti siten, että ritilä on ylemmällä ja uunipelti alemmalla tasolla. Grillausaika kiertoilmatoiminnolla on noin minuuttia, grillattavasta ruoasta riippuen. 18

19 Tehogrillaus Avaa uunin luukku. Uunin luukun tulee olla hieman raollaan koko grillauksen ajan. Kiinnitä uunin mukana tuleva suojalevy ohjauspaneelien alla oleviin kiinnikkeisiin suojaamaan toimintosäätimiä kuumuudelta, kosteudelta ja rasvalta. Valvo liettä grillauksen ajan ja pidä lapset poissa sen läheisyydestä. Käännä uunin toimintosäädin [2] asentoon (grilli ja ylälämpö) ja odota n. 6 minuuttia ennen grillattavan ruoan laittamista uuniin. Tehogrillauksen ajaksi grilliritilän voi täyttää ruoalla kokonaan. Laita ritilä uuniin mahdollisimman ylös lihojen paksuuden mukaan. Jätä uunin luukku raolleen koko grillauksen ajaksi. Työnnä luukkua kevyesti ylöspäin kunnes se pysähtyy ja jää raolleen (20 asteen kulmaan). Uunin luukku ei saa levätä suojalevyä vasten (ks. kuva "Uunin luukku"). Grillaa ruokaa molemmilta puolilta 6-10 minuuttia ruoan tyypin ja sen paksuuden mukaan. 19

20 PUHDISTUS JA HUOLTO Matala kypsennyslämpötila = puhtaampi uuni Älä pane uunin pohjalle alumiinifoliota suojaksi. Puhdista uuni tarvittaessa mahdollisimman pian käytön jälkeen (mieluiten joka käytön jälkeen). Älä käytä puhdistukseen suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Jätä uunin luukku auki uunin puhdistuksen jälkeen, jotta kosteus pääsee haihtumaan. Höyrykypsennys ja säilöntä aiheuttavat voimakasta kosteudenmuodostusta uuniin. Anna uunin kuivua kunnolla, jotta se ei ruostu. Ennen kuin puhaltimen rasvasuodatin irrotetaan puhdistettavaksi, tulee uunista kytkeä virta pois. Steam Clean höyrypuhdistus Kaada 0,25 litraa (1 juomalasi) vettä uunin ensimmäisellä tasolla olevaan uunipannuun. Sulje uunin luukku. Aseta lämpötilasäädin 50 C kohdalle, ja toimintatavan valitsin alemman lämmittimen kohdalle. Uunin lämmitysaika on noin 30 minuuttia. Puolen tunnin kuluttua avaa luukku ja pyyhi uunitilan pinnat kuiviksi rievulla tai pesusienellä. Sen jälkeen pyyhi ne kuumaan pesuainepitoiseen veteen kostutetulla rievulla. Irrotettavat tasokehikot ja teleskooppikiskot Uunin tasokehikot ja teleskooppikiskot voidaan irrottaa puhdistuksen helpottamiseksi. Tasokehikot irrotetaan ruuvaamalla sormiruuvi auki. Tämän jälkeen kehikko irrotetaan kääntämällä sitä alaspäin, jolloin se irtoaa kiinnikkeestä. Jos uunissa on teleskooppikiskot, irrotetaan ne siten, että niitä käännetään hieman alaspäin. Näin kiinnikkeet löystyvät ja teleskooppikiskot irtoavat tasokehikosta. Puhdista osat lämpimällä pesuainevedellä ja kuivaa ne huolellisesti puhdistuksen jälkeen. Kiinnitä kehikot takaisin uunin sivuseinissä oleviin reikiin ja kiinnitä ne paikalleen kiristämällä sormiruuvit. Sormiruuvi 20

21 Uunin pinnat Emaloidut pinnat (uunin pohja ja uunin luukku) ja ohjauspaneeli pyyhitään pesuaineveteen kostutetulla liinalla. Sitkeät tahrat voidaan tarvittaessa peittää kostealla liinalla. Huomaa: Älä käytä suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita. Ruostumaton teräs: Ruostumattomasta teräksestä valmistetut pinnat puhdistetaan kostealla liinalla, johon on tarvittaessa lisätty ruostumattomalle teräkselle soveltuvaa puhdistusainetta. Uunin lampun vaihto Kun uunin lamppu vaihdetaan, tulee lieden virta ensin katkaista pääkatkaisijasta. Liedessä ei saa olla jännitettä, kun uunin lamppu vaihdetaan. Avaa uunin luukku ja pane suojus (esim. astiapyyhe) uunin pohjalle, jotta suojalasi ei mene rikki, jos se sattuu putoamaan. Lamppu sijaitsee uunin katon etuosassa keskellä. Sitä suojaa pyöreä lasi. Suojalasi poistetaan kääntämällä sitä vasemmalle. Vaihda palanut lamppu uuteen vastaavaan (tyyppi 25 W / E 14, T 300 C). Muista panna suojalasi takaisin paikalleen kääntämällä sitä oikealle. Uunin lamppu Vian sattuessa Vian sattuessa tulee aina kääntyä asiakaspalvelumme tai koulutetun ammattihenkilön puoleen. Älä yritä korjata laitetta itse. Ennen kuin otat yhteyttä asiakaspalveluumme tarkista, että lieden sulakkeet toimivat ja että pääkatkaisin on kytketty pois. Vian sattuessa uunin virta tulee katkaista. Kun koulutettu ammattihenkilö on korjannut vian, uuni tulee ottaa käyttöön uudelleen uuden uunin tapaan. 21

22 Uunin luukun irrotus Uunin luukku voidaan irrottaa puhdistuksen helpottamiseksi. ƒ ƒ ƒ ƒ Avaa uunin luukku. Ruuvaa saranan kiinnikkeet irti molemmilta puolilta vaakasuorassa asennossa. Nosta uunin luukkua hieman ylöspäin ja vedä se ulos uunista 45 asteen kulmassa. Pane luukku paikalleen käänteisessä järjestyksessä ja muista aina työntää kiinnikkeet paikoilleen, jotta saranat eivät vahingoitu, kun uunin luukku suljetaan Uunin lasin puhdistus Uunin sisempi lasi voidaan irrottaa puhdistusta varten. 1. Aseta uunin luukku sisäpuoli ylöspäin hyvälle työkorkeudelle (esimerkiksi keittiön pöydälle). Suojaa pöytä esimerkiksi pyyhkeellä. 2. Vapauta sisin lasi kääntämällä luukun ulkopinnassa olevaa pidikettä. 3. Vedä lasia ylöspäin nuolten osoittamaan suuntaan (ks. kuva). Pidä kiinni lasista, ÄLÄ kumitiivisteistä. 4. Laita luukku takaisin alustalle lasien puhdistuksen ajaksi. 5. Kun lasit on puhdistettu, aseta sisempi lasi paikoilleen kumitiivisteet alaspäin (älä kosketa suoraan lasipintaan, vaan käytä esimerkiksi pyyhettä tai talouspaperia suojana). 6. Kiinnitä lopuksi lasit kiinni luukkuun kääntämällä ruuveja. Saranan kiinnike Käännä ruuveja ja kiinnikettä ja vedä lasi ulos ylöspäin 22

23 Keraaminen keittotaso Puhdista keraaminen keittotaso säännöllisesti ja mikäli mahdollista sen ollessa vielä hieman lämmin. Huolehdi, etteivät tahrat pääse palamaan useita kertoja. Toimi seuraavasti: Huolehdi erityisesti, etteivät sokeritai happopitoiset elintarvikkeet pääse palamaan kiinni keittotasoon. Myös alumiinifolio ja muoviastiat saattavat vahingoittaa keittotasoa, mikäli ne pääsevät sulamaan tasolle eikä niitä puhdisteta heti. Jos taso on vain kevyesti likainen, eikä siihen ole palanut kiinni mitään, se voidaan puhdistaa kostealla liinalla. Vaikea ja kiinni palanut lika poistetaan helpoimmin kaapimella. Kalkki, vesiraidat, rasvatahrat ja metallin aiheuttamat värjäytymät poistetaan keraamisten keittotasojen puhdistukseen tarkoitetulla aineella. Säilytyslaatikko Säilytyslaatikossa [11] voidaan säilyttää uunin tarvikkeita. Säilytyslaatikko voidaan vetää ulos pysäyttimeen asti. Puhdistuksen ajaksi se voidaan vetää ulos kokonaan. Vedä ensin laatikko ulos pysäyttimeen asti, nosta sitä hieman etuosastaan ja vedä se kokonaan ulos. Säilytyslaatikko pannaan takaisin paikoilleen samalla tavalla, mutta käänteisessä järjestyksessä. Huolehdi, että laatikon [11] molemmilla puolilla olevat kiinnikkeet tulevat oikein ohjauskiskoille. Vian sattuessa Vian sattuessa tulee aina kääntyä asiakaspalvelumme tai koulutetun ammattihenkilön puoleen. Älä yritä korjata laitetta itse. Ennen kuin otat yhteyttä asiakaspalveluumme, tarkista, että lieden sulakkeet toimivat ja että pääkatkaisin on kytketty pois. Keraaminen keittotaso Puhdista keraaminen keittotaso säännöllisesti ja mikäli mahdollista sen ollessa vielä hieman lämmin. Huolehdi, etteivät tahrat pääse palamaan useita kertoja. 23

24 Mikäli keraamiseen keittotasoon tulee syviä naarmuja, katkaise virta ja ota yhteyttä asiakaspalveluumme. 24

25 25

26 S Lycka till med din nya GRAM-spis Läs hela bruksanvisningen noga innan du börjar använda ugnen. Bekanta dig med din nya spis och dess olika användningsfunktioner i den ordningsföljd de beskrivs i bruksanvisningen. Var uppmärksam på alla upplysningar och förklaringar gällande korrekt användning och behandling. Därmed ser du till att din spis alltid är redo att användas och att den håller längre. Var särskilt uppmärksam på alla upplysningar som rör säkerheten. Därmed förebygger du olyckor och skador på spisen. Kom ihåg att spara bruksanvisningen, den kan komma till användning vid ett senare tillfälle. Observera att denna bruksanvisning gäller för flera spisar. Det är därför inte säkert att alla funktioner finns på just din spis. 26

27 INNEHÅLLSFÖRTECKNING Sida Produktbeskrivning Viktiga upplysningar Uppställning Nätanslutning Användning av kokplattor Energipartips Val av kokkärl Användning av ugnen Flerfunktionsugn Varmluft Över-/undervärme Grillstekning Rengöring och underhall Byte av ugnslampa Demontering av ugnsluckan

28 V PRODUKTBESKRIVNING 1 Knapp för reglering av ugnstemperatur 2 Kontrollknapp för ugnsfunktioner 3 Kontrollknapp för kokplatta, främre vänstra 4 Kontrollknapp för kokplatta, bakre vänstra 5 Kontrollknapp för kokplatta, bakre högra 6 Kontrollknapp för kokplatta, främre högra 7 Värmeindikator för ugn 8 Kontrollampa 9 Ugn 10 Värmesköld 11 Förvaringslåd

29 VIKTIGA UPPLYSNINGAR Håll uppsikt över barn när spisen används. Grytor, kokzoner, ugn och värmesköld [10] blir mycket heta vid användning och är fortfarande varma en stund efter att kokzonerna eller ugnen stängts av. Låt inte barn röra vid eller leka med knappar eller ugnslucka, och se så gott det går till att de inte befinner sig i närheten av spisen. Vid grillstekning i ugnen blir de infraröda värmeelementen glödheta. För att förhindra eventuell flambildning får värmeelementet inte komma i kontakt med den mat som grillas. Se till att andra elapparaters anslutningssladdar inte kommer i kontakt med varma kokzoner eller kläms fast i ugnsluckan. Var särskilt försiktig om du använder stickkontakter som sitter i närheten av spisen. Använd aldrig spisens glaskeramiska kokplattor eller ugnen för rumsuppvärmning. Mycket heta oljor och fetter kan antändas. Håll därför alltid ett öga på spisen under fritering eller grillstekning. Lägg aldrig aluminiumfolie pa ugnsbotten eftersom den kan skada bottenplatens emalj. Av samma orsak får grytor eller andra delar aldrig ställas direkt på ugnens bottenplatta. När ugnsluckan är öppen (vid grillstekning, ugnsstekning o.s.v. endast med infraröd grill) måste skärmplattan, som skyddar kontrollknappar och driftsindikatorer (kontrollampor), alltid vara monterad under kontrollpanelen. Stäng av spisens huvudströmbrytare vid defekter eller fel. Spisen får inte användas igen innan feler avhjälpts av en fackman. Glaskeramisk kokplatta Den glaskeramiska kokplattan är härdad mot värme, kyla och temperatursvängningar. Undvik slag förorsakade av att t.ex. saltkar, kryddburkar eller andra hårda föremål faller ner på plattan. De glaskeramiska kokplattorna bör inte vara påslagna när det inte star kokkärl på dem, de får inte heller användas som förvaringsplats. Grytor får bara ställas på plattan om deras bottnar är rena och torra. Socker eller sockerhaltiga matvaror som spills på den glaskeramiska kokplattan måste avlägsnas omedelbart, så gott det går, medan de fortfarande är varma så att de inte bränns fast. Matvaror som tillreds på den glaskeramiska kokplattan får inte ligga i aluminiumfolie, aluminiumbehållare eller plastbehållare. Undvik att repa de glaskeramiska kokplattorna med smycken, grytor med vassa kanter o.s.v. 29

30 Köksföremal av plast (skedar, skalar o.s.v.) får inte placeras på varma glaskeramiska kokplattor eftersom de kan smälta fast. Se till att emaljerade grytor och liknande inte kokas helt tomma. Om det uppstår djupa repor eller sprickor i den glaskeramiska kokplattan måste du genast koppla bort spisen från elnätet genom att stänga av strömbrytaren. Den fukt/ånga som uppstår i ugnen släpps ut genom ångventilerna baktill på den glaskeramiska kokplattan. Ventilerna får därför aldrig vara täckta eller förslutna. Håll händerna borta från ångan. Uppställning/Installation Uppställning måste ske minst 2 cm från värmekänsliga möbler och apparater. Spisen måste ställas vågrätt och i niva med väggen. Eventuella ojämnheter i golvet kan utjämnas genom att justera de fyra ställskruvarna på spisens undersida. Spisen får inte ställas på ett mjukt underlag, matta eller liknande. Montering av tippskydd Spis Vägg Spis Vägg Y X Y Golv Golv X Spis 600 mm, höjd 900 mm X=110 mm Y=80 mm Spis 600 mm, höjd 900 mm X=35-40 mm Y=80 mm 30

31 Nätanslutning Installationen får endast genomföras av en auktoriserad elinstallatör. Därmed säkerställs att gällande regler för starkström följs. Installationen måste följa eventuella speciella krav som fastställts av lokala leverantörer. Anslutningen av spisen kräver en separat strömkrets. Anslutningen får endast göras i enlighet med de eldiagram som beskrivs på utsidan av skyddet för anslutningsklämmorna på den bakre plåten. Vid anslutning eller byte av kopplingssladden måste minst en sladd av typen HO5 VVF-4G2,5 eller motsvarande användas. OBS!: För att uppfylla säkerhetsföreskrifterna måste en strömbrytare som bryter alla poler och som har ett kontaktavstånd på minst 3 mm användas. (Kan våra en huvudströmbrytare). Innan du börjar använda spisen Innan du kan börja använda din nya spis måste den rengöras noggrant. Använd en fuktig trasa, eventuellt med lite diskmedel. Använd aldrig frätande eller repande rengöringsmedel. Avlägsna skyddstejpen från grillelementet innan du slår på ugnen. Kontrollera därefter att grillelementet är korrekt monterat med vinkelbeslagen i ugnstaket. Om detta inte är fallet måste du montera grillelementet genom att fästa vinkelbeslagen i ugnstaket. OBS!: Ugnen är utrustad med en sk toppgrill som kan sänkas. För rengöring av ugnstaket: - Lyft grillelementet försiktigt - Vrid de två vinkelbeslagen bakåt - Grillelementet kan nu sänkas Efter rengöring, lyft grillelementet igen och vrid tillbaka vinkelbeslagen Efter rengöringen måste ugnen värmas upp med över-/undervärme eller med varmluft i cirka 45 minuter vid 250 C. Se till att köket är väl ventilerat under rengöringen. Miljöskydd Tänk på att emballage, använda elapparater, reservdelar o.s.v. är återanvändbara material. Se alltid till att materialen deponeras enligt de föreskrifter som gäller för återanvändning. 31

32 Kassering av förbrukade produkter När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen eller förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning. Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd. Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter. 32

33 ANVÄNDNING AV KOKZONER O 1 O 2 O 3 Kokzonen avstängd 2 Varmhållningssteg Vidarekokningssteg 3 3 Steksteg Höjt vidarekokningssteg Uppkokningssteg Höjt steksteg 1 Så fort en glaskeramisk kokzon eller ugnen slas på lyser driftkontrollampan [8]. De glaskeramiska kokzonerna regleras med den tillhörande 7-stegs kontrollknappen. Denna har, utöver stegen också tre mellansteg som är markerade med prickar. Dessa mellansteg väljs om temperaturen på de lägre stegen är för låg och temperaturen på det högre stegen är för hög. Därmed är det möjligt att göra en exakt anpassning av temperaturen efter matvarans typ och mängd. De olika stegen används lämpligast enligt beskrivningen nedan. Kokzonen avstängd - läge 0 När den glaskeramiska kokplattan är avstängd kan eftervärmen fortfarande användas för kokning/varmhallning. Värmhållningssteg Om rätten bara ska småkoka långsamt vid mycket svag värme. Vidarekokningssteg - läge 1 Vid medelstora rätter och om du önskar jämn vidarekokning med bra energiutnyttjande. Höjt vidarekokningssteg För tillagning av större portioner. Steksteg - läge 2 För rätter som kräver laga temperaturer för fortsatt stekning. Höjt steksteg För tillagning av stekt kött och rätter som kräver hög temperatur vid fortsatt stekning. Uppkokningssteg - läge 3 I början av tilllagningsprocessen, för snabbkokning, bryning, uppkokning och tillagning av snabbrätter vid full värmeeffekt. Dubbel kokzon Den främre, vänstra kokzonen och den bakre högra kokzonen är temperaturreglerad och har en dubbel kokzon för kokkärl med stor diameter. Om du även vill tända den yttre, större kokzonen vrider du kontrollknappen [3] eller [5] över steg 3 till knappens symbol för dubbel kokzon. Efterat kan du välja önskat steg 0 O1O 2 O3 varvid temperaturen ställs in för den större kokzonen. I läget "0" för kontrollknappen [3] eller [5] stängs den större, dubbla kokzonen av och den lilla, inre, normala kokzonen används igen. 33

34 Restvärmeindikation Restvärmeindikationen visar dig vilken av de fyra kokplattorna som fortfarande har en yttemperatur på mer än 50 C. Genom att vara uppmärksam pa dettan kan du förebygga att nagot bränns vid. Du kan ocksa använda restvärmen för att hålla rätter varma under en begränsad tid. Type EK A, EK 62-20, EK ELS Restvarmeindikation Type EK A Type EK AF Energipartips Driftkontrollknappen [8] är en påminnelse om att en av de fyra kokzonerna fortfarande är påslagen. Vi rekommenderar att du under alla omständigheter vrider knappen till steg 0 några minuter innan tillagningsprocessen är över. Därmed avger kokzonen den lagrade restvärmen utan att använda mer energi. Ställ alltid grytan eller pannan på den glaskeramiska kokzonen innan du slår på plattan. Använd - så gott det går - alltid det lock som passar till grytan; därmed uppnås en väsentligt kortare tillagningstid. Välj bara det högre steget om du är ute efter en snabb uppkokning. Om det kommer ut ånga under locket bör du byta till det lägsta möjligt vidarekokningssteget. Därmed använder du inte bara mindre energi, men du förhindrar även att maten kokar över eller bränns vid. 34

35 VAL AV KOKKÄRL Det ställs större krav på kokkärl på glaskeramiska kokplattor än på vanliga kokplattor. Eventuella extrautgifter för kokkärl lönar sig snabbt pa grund av energibesparingen och längre livslängd för kokkärl och glaskeramiska kokplattor. Dessutom förkortas tillagningsprocessen och därmed arbetstiden. Använd alltid bara grytor och pannor med lika stor eller större diameter än den glaskeramiska kokplattan på vilken de placeras. Därmed uppnas bästa möjliga värmeöverföring. För små grytor medför energiförlust, men även risk för att maten kokar över och bränner fast på den glaskeramiska kokplattan. Använd aldrig ett kokkärl med tunn eller böjd botten eftersom detta kan medföra överhettning av den glaskeramiska kokplattan. Speciella elgrytor med planslipad botten passar särskilt bra. Använd inte grytor med plasthandtag i ugnen. Kokkärlets botten måste alltid vara torr så att det inte skapas kalkavlagringar på den glaskeramiska kokplattan. Vid användning av speciella kokkärl måste du alltid följa kokkärlsfabrikantens anvisningar. Observera: Kokkärl med botten av aluminium eller koppar kan lämna avlagringar som är svåra att få bort. Det rekommenderas att vara dubbelt försiktig med emaljerade kärl, vilka kan göra skada vid torrkokning. Följ tillverkarens anvisningar. 35

36 ANVÄNDNING AV UGNEN Värmeindikation Kontrollampan [7] för ugnsvärme lyser så länge uppvärmningsfunktionen är aktiv. När vald temperatur uppnåtts avbryts uppvärmningen av temperaturregleringen och kontrollampan släcks. Om temperaturen hamnar under det inställda värdet startas uppvärmningen på nytt av styrningen och kontrollampan för ugnsvärme lyser igen. Denna process sker åtskilliga gånger medan ugnen används. Regleringsknapp för ugnstemperatur Med regleringsknappen för ugnstemperatur [1] väljs önskad temperatur i ugnen. Denna hålls automatiskt konstant så att den motsvarar inställt värde. [2] Ugnens funktionsknapp - Inställning: Ugnsbelysning Varmluft Varmluft med undervärme Varmluft med grill [2a] Ugnens funktionsknapp - Inställning: Ugnsbelysning Över- och undervärme Över- och undervärme + fläkt Grill Grill Intensiv grillstekning (grill + övervärme) Övervärme Undervärme Över- och undervärme 36

37 Flerfunktionsugn I flerfunktionsugnen kan du tillaga med traditionell över- och undervärme, varmluft samt grillstekning och därmed utnyttja fördelarna med alla tillagningsmetoder. Tillagning med varmluft En varmluftsfläkt som sitter på ugnens bakre vägg sörjer för konstant luftcirkulation. Därmed uppnås en bättre värmeöverföring till matvaran och en mer enhetlig temperaturfördelning i hela ugnen. Du sparar energi tack vare att du kan välja väsentligt lägre temperatur än i traditionella ugnar. Tack vare de lägre temperaturerna kommer ugnen dessutom inte att smutsas ned särskilt mycket. Fett och liknande bränner inte fast lika lätt och kan därför avlägsnas utan svårighet. Om du ska grädda flera platta kakor eller bakplåtar med småkakor samtidigt rekommenderar vi att du använder den första och tredje hyllskenan nedifrån. Upptining går väsentligt mycket snabbare och kan eventuellt ske samtidigt på alla hyllskenor. Det är möjligt att öppna luckan även under gräddning av känsliga kakor utan att de rasar ihop. Den långa uppvärmningstid som krävs i traditionella ugnar är inte nödvändig; den inställda temperaturen uppnås snabbt. OBS!: Stäng av ugnen omedelbart om varmluftfläktens motor går sönder. Uppvärmning utan fläkt kan medföra skador på ugnen. 37

38 ANVÄNDNING AV VARMLUFTSUGN Stekning Skjut in gallret på en av de mellersta hyllskenorna och sätt ugnspannan under. Du kan även välja att endast använda ugnspannan. Sätt in denna på den mellersta eller nedersta hyllskenan. Porerna i köttet försluts snabbt och den rekommenderade metoden förhindrar köttsaften från att rinna ut. Härmed blir även större köttbitar jämnt brynda och genomsteks perfekt. Vrid ugnens funktionsknapp [2] till läge (varmluft med undervärme). Välj därefter önskad temperatur med temperaturregleringsknappen [1]. Vi rekommenderar att du bryner köttet vid en hög temperatur och därefter skruvar ner temperaturen. Ställ in temperaturen på 160 C om rätten kräver mer än 1 timmes tillagning. Temperatur och stektid (vägledande värden) Stektyp C Minuter Kyckling, ca. 1 kg Vilt, 1-1,5 kg Kalvstek, ca. 1 kg Fläskstek, ca. 1 kg Oxstek, ca. 1 kg Gås, anka 175 efter vikt Temperaturerna i tabellen gäller endast vid stekning på galler. Vid stekning i ugnsfast fat med lock ska du ställa in temperaturen på 200 C. Galler för stekning, kärl, kakformar och grilldelar måste användas med böjningen uppåt. 38

39 Gräddning Du kan grädda två långpannekakor åt gången i ugnen [9]. Skjut in långpannorna på första och fjärde hyllskenan. Om du utöver de medföljande plåtarna använder andra bakformar måste dessa ställas på grillgallret (en av de mellersta hyllskenorna, beroende på formens höjd). Vid användning av varmluft är det inte nödvändigt att förvärma ugnen. Vrid ugnens väljarkontakt [2] till läge (varmluft) och ställ in temperaturregleringsknappen [1] på önskad temperatur. Gräddningstiden beror bland annat på vilka plåtar och formar som används. Flytande degar och tjocka lager kräver lägre värme, men längre baktid. Temperatur och gräddningstid (vägledande värden) Bakverk C Minuter Maräng Formkaka Tårtbotten Cheese cake Rörda kakor Jäsdeg Småkakor Tårtor Rån Före och efter gräddning Smörj dina bakplåtar och formar grundligt. Fyll inte formarna helt upp till kanten, kakdegen måste ha plats att jäsa. Kakan är genomgräddad när den lossnar från formen eller när du kan utföra bakprovet genom att sticka in en träpinne (eller en sticknål) i kakan utan att degen fastnar. Låt den färdiga kakan stå i 10 minuter innan du tar ut den ur formen. Skydda kakan mot drag och flytta den inte i onödan. Småkakor bör så gott det går flyttas från plåten direkt efter gräddning så att de inte blir mörka och går sönder när du lyfter bort dem. Vid gräddning bör ugnsluckan först öppnas när hälften av baktiden gått för att undvika att kakan rasar ihop. 39

40 Upptining Vid upptining kan du använda alla hyllskenor, även flera på samma gång, om behållarnas höjd gör detta möjligt. Behållarna bör vara övertäckta. Vrid ugnens funktionsknapp [2] till läge (varmluft) och ställ in temperaturregleringsknappen [1] på 140 C. Halvfärdiga och råa rätter tinas inte bara upp vid C, de ångkokas, steks eller gräddas också samtidigt. Upptiningstemperaturer och -tider (vägledande värden) C Minuter Djupfrysta färdiga rätter Rått kött (stek), ca. 1 kg Frallor

41 ÖVER-/UNDERVÄRME Stekning Skjut in gallret på en av de mellersta hyllskenorna och sätt ugnpannan under, eller lägg gallret direkt på ugnspannan. Du kan även välja att endast använda ugnspannan. Sätt in denna på den mellersta eller nedersta hyllskenan. Vrid först ugnens funktionsknapp [2] till över- och undervärme. Välj därefter önskad temperatur med temperaturregleringsknappen [1]. Stek i cirka 30 minuter vid 250 C. Ställ sedan in regleringsknappen på 200 C. Cirka 30 minuter innan stekprocessen är färdig ställer du in temperaturregleringsknappen på 100 C. Stektider (vägledande värden) Stektyp Vikt Minuter Kyckling, cirka 1 kg Vilt, cirka 1-1,5 kg Kalvstek, cirka 1 kg Fläskstek, cirka 1 kg Oxstek, cirka 1 kg Temperaturerna i tabellen gäller endast vid stekning på galler. Vid stekning i ugnsfast fat med lock måste du ställa in temperaturen på 200 C. Gräddning Vrid ugnens funktionsknapp [2] till rätt läge (över- och undervärme) och förvärm ugnen till nödvändig temperatur i cirka 15 minuter. Skjut in den medföljande bakplåten på en av de mellersta hyllskenorna. Andra bakformar ställs på grillgallret. Skjut in grillgallret i ugnen så att bakformen står mitt i ugnen. Gräddningstiden beror bland annat på vilka plåtar och formar som används. Flytande degar och tjocka lager kräver lägre värme, men längre baktid. Temperatur och gräddningstid (vägledande värden) Bakverk C Minuter Maräng cirka 60 Formkaka Tårtbotten Cheese cake Högre formkakor/rörda kakor Jäsdeg Småkakor Tårtor Rån

42 Före och efter gräddning Smörj dina bakplåtar och formar grundligt. Fyll inte formarna helt upp till kanten, kakdegen måste ha plats att jäsa. Kakan är genomgräddad när den lossnar från formen eller när du kan utföra bakprovet genom att försiktigt sticka in en träpinne (eller en sticknål) i kakan utan att degen fastnar. Låt den färdiga kakan stå i 10 minuter innan du tar ut den ur formen. Skydda kakan mot drag och flytta den inte i onödan. För alla kaktyper gäller att de kan få metallsmak om de står för länge i formen eller på bakplåten. Småkakor bör så gott det går flyttas från plåten direkt efter gräddning så att de inte blir mörka och går sönder när du lyfter bort dem. Vid gräddning bör ugnsluckan först öppnas när hälften av gräddningstiden gått ut för att undvika att kakan rasar ihop. 42

43 GRILLSTEKNING Var god observera att den mat som ska grillas bör saltas först efter grillstekningen. Andra kryddor kan användas före grillstekningen. Grillstekning med infraröd grill Öppna ugnsluckan. Eftersom ugnsluckan maste vara delvis öppen under hela stekningen är det mycket viktigt att skjuta in den medföljande skärmplattan i klämmorna under kontrollpanelen för att skydda kontrollknapparna mot värme, anga och fettstänk. Håll ett öga på spisen under grillstekningen och se till att inga barn befinner sig i närheten av den! Vrid ugnens funktionsknapp [2] till läge 5 (grill) och vänta i cirka 8 minuter innan du sätter in det som ska grillas i ugnen. Fördela köttbitarna på gallret så att de inte tar upp en yta större än de infraröda värmeelementen. Skjut in gallret på den översta hyllskenan. Ugnsluckan ska sta pa glänt under hela grillstekningen. Sväng upp luckan med ett lätt tryck och låt den glida uppåt tills den faller på plats och står på glänt (med en vinkel på 20 ). Ugnsluckan får inte vila mot skärmplattan (se bild "Ugnslucka"). Grillstek maten 6-10 minuter på varje sida - beroende på typ och tjocklek. Ugnslucka Grillstekning med varmluft Vid denna form av grillstekning är grilleffekten mer intensiv än vid användning av bara den infraröda grillen. Du har vidare den fördelen att du kan grillsteka stora mängder på samma gång. Biffstekar, schnitzlar, kotletter, korvar, kycklingbitar o.s.v. behöver inte vändas vid grillstekning med varmluft. Under denna stekning ska ugnsluckan vara helt stängd. Vrid ugnens funktionsknapp [2] till läge (varmluft med grill) och ställ in temperaturregleringsknappen [1] på 200 C. 43

44 Under denna tid kan du använda de två mellersta hyllskenorna samtidigt; gallret ovanför och ugnspannan nedanför. Tillagningstiden vid grillstekning med varmluft är cirka minuter, beroende på vad du grillar. Intensiv grillstekning Öppna ugnsluckan. Eftersom ugnsluckan måste vara delvis öppen under hela stekningen är det mycket viktigt att skjuta in den medföljande skärmplattan i klämmorna under kontrollpanelen för att skydda kontrollknapparna mot värme, ånga och fettstänk. Håll ett öga på spisen under grillstekningen och se till att inga barn befinner sig i närheten av den! Vrid ugnens funktionsknapp [2] till läge (infraröd grill och övervärme) och vänta i cirka 6 minuter innan du sätter in det som ska grillas i ugnen. Vid användning av intensiv grill kan du fylla hela gallret med köttbitar. Skjut in gallret på en av de översta hyllskenorna, beroende på köttbitarnas tjocklek. Ugnsluckan ska stå på glänt under hela grillstekningen. Sväng upp luckan med ett lätt tryck och låt den glida uppåt tills den faller på plats och står på glänt (med en vinkel på 20 ). Ugnsluckan far inte vila mot skärmplattan (se bild "Ugnslucka"). Grillstek maten 6-10 minuter på varje sida - beroende på typ och tjocklek. 44

45 RENGÖRING OCH UNDERHÅLL Låga tillagningstemperaturer ger mindre nedsmutsning av ugnen. Du får dock aldrig försöka hålla ugnen ren genom att lägga aluminiumfolie på botten. Rengör ugnen, vid behov, så snabbt som möjligt efter användning (varje gång). Använd aldrig ugnsspray eller starka, repande puts- eller skurmedel. Låt ugnen stå öppen en stund efter våtrengöring så att den torkar ordentligt. Ångkokning och konservering förorsakar kraftig fuktbildning i ugnen. Se till att du låter ugnen torka ordentligt annars kan rostskador uppstå. Vid rengöring av fläktens fettfilter måste ugnen vara avstängd innan fettfiltret tas bort. Ångrengöring Steam Clean Placera en skål med 0,25 liter vatten längst ned i ugnen och stäng ugnsluckan. Sätt ugnen på 50ºC och funktionsvredet på läge undervärme. Värm ugnen i ca. 30 min. Öppna sedan ugnsluckan, torka ugnen med trasa eller tvättsvamp och rengör sedan ugnen med varmt vatten med diskmedel i. Ugnsribbor / teleskoputdrag För att underlätta rengöringen kan ugnsribborna och teleskoputdragen tas bort. Lossa fingerskruven för att ta ur ribborna. Vicka teleskoputdraget en aning nedåt för att ta ut det. Därmed lossas klämman som håller fast dem. Rengör teleskoputdragen och ribborna i varmt såpvatten och torka dem väl efteråt. Montera teleskoputdragen genom att klämma fast dem på ribborna. Montera fast ugnsribborna genom att sticka in dem i hålen i sidoväggarna och fäst dem med fingerskruvarna. Fingerskruv 45
