1 145 4 Välj att lad da ner fi - ler na till bo ken för an ting en Edu ca tio nal Edition eller den kommersiella versio - nen (des sa kom mer senare). 5 Lad da ner fi len, packa upp den och se till att under - ka ta lo ger na för öv ning ar na (sär skilt ka ta lo gen mal - lar ) ham nar i ka ta lo gen proe som du ska pa de tidigare. I.2.3 An pas sa kon fi gu ra tions fi len Filen con fig.pro är omöj lig att göra så att den pas sar för alla in stal la tio ner. Det är t.ex. skill nad mel lan hur man an ger sö kvä gar i UNIX jäm fört med Win dows. Pro/ENGINEER kan dess utom vara in stal le rat på lite oli ka sätt. Det gör att du kan be hö va an pas sa din con - fig.pro så att den pas sar din in stal la tion, se nedan. : Installation av file r I nstallation I.2.4 Starta Pro/ENG I NE ER Om Win dows an vänds som ope ra tiv sys tem gör så här: 1 Ska pa en gen väg till Pro/ENGINEER på lämp ligt stäl - le, för slags vis din hem ka ta log. Kal la den proewildfire2.0 eller liknande. Du mås te se dan leta reda på fi len pro - e1.bat un der bin-ka ta lo gen i din Pro/ENG I NE ER-in stal la tion. OBS! Sö - kvä gen kan se an nor lun da ut för dig än den gör på bil den. Är du osä ker bör du kon tak ta sys te mad mi ni stra tö ren för mer information. 2 Välj Egen ska per för genvägen och ställ in start ka ta log till ka ta lo gen mal lar som vi just gjort. Den lig ger an ting en på hård dis ken el ler ett nätverk, be ro - en de på var och hur du ar be tar. 3 Star ta Pro/ENGINEER från genvägen. Star ta Pro/ENG I NE ER

2 147 Var kon fi gu ra tions fi len lad dad från rätt ka ta log (proe/mal lar)? Om inte kon trol le ra om con fig.pro lig ger i den ka ta log där pro gram met star tar. Kan - ske inte alla in ställ ning ar är som på bil den, men se ef ter så att det är din con fig.pro! Den skall häm tas från ka ta lo gen mal lar. Om du nå gon gång skul le vil ja lad da en an nan kon fi gu ra tions fil så an vänds Open-knap pen i det ta fönst er. Änd ra de in ställ ning ar kan spa ras med Save-knappen bred vid. Var rätt in ställ ning ar lad da de auto ma tiskt? I så fall be hö ver du för mod li gen inte öpp na det ta fönst er igen, om du inte vill stäl la om nå got för stås. Men nu skall vi stäl la om någ ra sa ker. Det finns en hel del sö kvä gar i con fig.pro-fi len och dessa är inte in ställ da för din in stal la tion än. 2 Välj Add/Change för att änd ra de ra der det gäl ler. Skriv in sö kvä gar na. 3 Vi skall nu änd ra alla sö kvä gar från C:\proe\mal lar till den sök väg som gäl - ler för dig, d.v.s. där du lagt dina ka ta lo ger enl. an vis ning ar na i bo ken: pro_colormap_path Skall hän vi sa till ka ta lo gen mal lar t.ex.: pro_co lor map_path h:\proe\mal lar (för Win dows) pro_co lor map_path home/proe/mal lar (för UNIX) drawing_setup_file Skall hän vi sa till fi len drawing_setup.dtl i ka ta lo gen mal lar, t.ex.: drawing_setup_file h:\proe\mal lar\dra wing_se tup.dtl (Win dows) drawing_setup_file... /proe/mallar/drawing_setup.dtl (UNIX) pro_dtl_setup_dir Skall hän vi sa till ka ta lo gen mal lar pro_format_dir Skall hän vi sa till ka ta lo gen mal lar pro_ma te ri al_dir Skall hän vi sa till ka ta lo gen mal lar start_model_dir Skall hän vi sa till ka ta lo gen mal lar tem pla te_designasm Skall hän vi sa till fi len mall_mon te ring.asm i ka ta lo gen mal lar tem pla te_she et me tal part Skall hän vi sa till fi len mall_plat detalj.prt i ka ta lo gen mal lar template_solidpart Skall hän vi sa till fi len mall_detalj.prt i ka ta lo gen mal lar pro_plot_con fig_dir Skall hän vi sa till ka ta lo gen mal lar pen_table_file Skall hän vi sa till fi len print.pnt to le ran ce_table_dir Skall hän vi sa till ka ta lo gen tol_tables\iso el ler tol_tables/iso (UNIX) för den Pro/ENG I NE ER-in stal la tion som du an vän der pro_tex tu re_lib ra ry Skall hän vi sa till ka ta lo gen graphic-library\textures (Win dows) el ler graphic-library/textures (UNIX) i in stal la tio nen Frågor In stal la tion av fi ler

3 148 Frågor pro_editor_command Skall hänvi sa till en lämp lig tex te di tor för ditt ope ra tiv sys tem. För Win dows kan t.ex. word pad.exe an - vän das. För UNIX kan t.ex. emacs an vän das, el ler om du har en an nan fa vo rit. 4 Spara config.pro med Save-knap pen. Skriv över den gam la fi len. Stäng fönst ret med Close men be håll Pro/ENGINEER öp pet till näs ta öv ning. I.3 Värt att no te ra om min in stal la tion Finns det nå got att tän ka på för fram ti den, skriv det här. In stal la tion av fi ler

4 219 C.2.3 Re fe ren ser 1 För denna skiss är referenserna förinställda planen SIDE och HORIZONTAL det syns ge nom att det blir streck a de lin jer där. Släck pla nen så får du se! : Solid geometr i Ö vning C Man kan läg ga till egna re fe ren ser själv om man vill ibland är det inte hel ler någ ra re fe ren ser val da auto ma - tiskt. Det ta görs så här: 2 Välj Sketch, Re fe ren ces... Här kan man läg ga till egna re fe ren ser ge nom att trycka på pi len un der re fe ren ser na. Om det står Ful ly Pla ced så finns det till räck ligt med re fe - ren ser för att pla ce ra skis sen kor rekt. Det auto - ma tis ka mått sätt ning en görs mot de re fe ren ser Referenser

5 220 : Solid geometr i Ö vning C som väljs, det kan allt så vara bra att tänka igenom dem i för väg. I vårt fall kan vi inte väl ja fler re fe ren ser, och det be hövs inte hel ler. 3 Stäng fönst ret med Close. C.2.4 Skissen 1 Rita skis sen en ligt bil den: Tips: Bör ja med cen trum - linjen. Ställ om Grid Snap om det krång lar till för dig. Diametermått mått - sätts med lin je (el ler punkt) + cen trum lin je (referenslinjer duger inte) + lin jen igen (el - ler punkten) + mitt - knapp där måt tex ten skall vara. 2 Be kräf ta skis sen när den är fär dig. C.2.5 Snur ra skis sen med Re vol ve 1 Ctdl-D för De a fult View. 2 Skis sen skall vara mar ke rad auto ma tiskt efter som vi pre cis ri tat den. Är den inte det, mar ke ra den då, an - tingen på skärmen eller i modellträdet. Snurra skissen med Revolve

6 236 Värt att veta: Un der fli ken Sets har man full kon troll över alla re fe ren ser om man vill, men inte när man arbetar med hörnövergångarna (trans i tions). : Solid geometr i Ö vning C 10 Be kräf ta fa sen. Lägg märke till hur lätt det är att ska pa geo met ri som är svår att till - verka i verkligheten. 11 Ta bort fa sen. Vi skall prova att göra rund ning ar is täl let. C.2.11 Rund ning ar (Round) Rund ning ar ska pas på pre cis sam ma sätt som fa ser. Vi skall nu prova att ersätta den senaste fasen med rund - ning ar. 1 Ska pa en ny rund ning och lägg till fö ljan de kan ter som för sta upp - sätt ning (set1) med ra die 5 mm: 2 Om du får med en kant för myck - et är det bara att klicka på den en gång till, så av mar ke ras den. Rund ning ar (Round)

7 255 5 Rita ock så en skiss på pla net HORIZONTAL. 6 Plocka även här fram re fe ren ser na med Sketch, Re fe - rences... Vrid skis sen och lägg till än dpunk ter na på den förra linjen som referenser. : Solid geometr i Ö vning C 7 Vrid till ba ka skis sen med knap pen för det ta. 8 Rita skis sen så här: Tips till skissen: Gör centrumlinjer från referenspunkterna så blir det lättare att få rätt längd på den här lin jen. Rut nä tet kan ske kan stäng as av, el ler gö ras fi na re än nor malt. Ord ning ens be ty del se

8 364 4 Om du råkar vrida skärmbilden under skissandet, kom då ihåg att du all tid kan åter få ur sprungs ro ta tio - nen med knap pen för det ta. 5 Be kräf ta skis sen. : Projekt handvis p 6 Namn ge skis sen bot te ny ta ge nom att klicka på den i modellträdet, skri va in det nya nam net och be kräf ta med En ter. 7 Mo dell trä det skall nu se ut så här: Ö vning F Denna skiss beskriver bottenytan för behållaren. 8 Tänd plan och ax lar. 9 Vrid på bil den och se ef ter om skis sen är rätt pla ce - rad mot pla nen. Fas 1

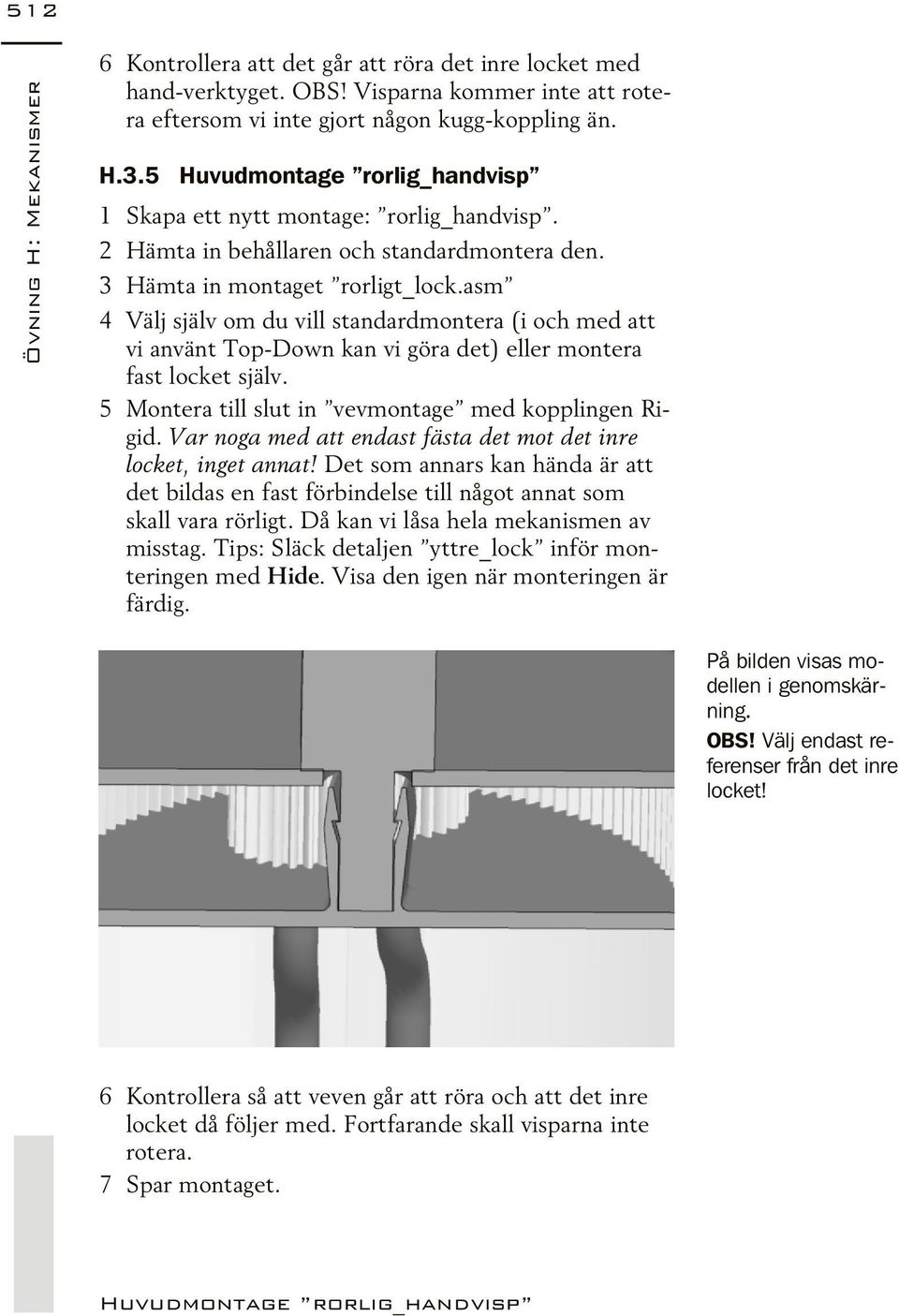

9 512 : Mekanisme r Ö vning H 6 Kon trol le ra att det går att röra det inre lock et med hand-verk ty get. OBS! Vi spar na kom mer inte att ro te - ra efter som vi inte gjort nå gon kugg-kop pling än. H.3.5 Huvud mon ta ge ror lig_hand visp 1 Skapa ett nytt montage: rorlig_handvisp. 2 Hämta in behållaren och standardmontera den. 3 Häm ta in mon ta get ror ligt_lock.asm 4 Välj själv om du vill stan dard mon te ra (i och med att vi an vänt Top-Down kan vi göra det) el ler mon te ra fast lock et själv. 5 Montera till slut in vevmontage med kopplingen Rigid. Var noga med att en dast fäs ta det mot det inre lock et, inget an nat! Det som an nars kan hän da är att det bil das en fast för bin del se till nå got an nat som skall vara rör ligt. Då kan vi låsa hela me ka nis men av miss tag. Tips: Släck de tal jen ytt re_lock in för mon - teringen med Hide. Visa den igen när mon te ring en är fär dig. På bil den vi sas mo - del len i genom skär - ning. OBS! Välj en dast re - fe ren ser från det inre lock et! 6 Kon trol le ra så att ve ven går att röra och att det inre locket då följer med. Fortfarande skall visparna inte rotera. 7 Spar mon ta get. Huvudmontage rorlig_handvisp
