1 Saltspridare Modell SS00 Serienummer AB116- Användarmanual & Reservdelar LAPAB MASKIN AB Box 46 SE-4 HALLSTAHAMMAR Tele: Fax: info@lapab.com Hemsida:

2

3 8 East Water St. PO Box 148 Orrville Oh Till ägaren Kontaktinformation och produktidentifikation Uppge alltid produktmodell och serienummer vid kontakt med auktoriserad återförsäljare för Ventrac angående serviceinformation för produkten. Vänligen fyll i följande information för framtida referenser. Se bilderna nedanför för att hitta placeringen av identifieringsnumren. Anteckna dem i fälten nedanför. Köpedatum: Återförsäljare: Återförsäljarens adress: Återförsäljarens telefonnr: Återförsäljarens faxnr: Spridare, serienummer (A) Spreader serienummer (B) Styrenhet, serienummer (C) A C B Venture Products Inc. reserves the right to make changes in design or specifications without obligation to make like changes on previously manufactured products.

4

5 Innehållsförteckning introduktion Sida Produktbeskrivning... Varför behöver jag en instruktionsbok?... Användning av boken...8 Ordlista för användarmanualen...8 Säkerhet Sida 9 Säkerhetsdekaler...9 Krav på utbildning...10 Krav på personalens skyddsutrustning...10 Säker användning...10 Att förhindra olyckor Inga passagerare tillåtna Körning i sluttningar...1 Säkerhet på allmän väg...1 Transport på lastbil eller släpvagn...1 Underhåll...1 Säkerhet vid tankning och bränslehantering...1 Säkerhet för hydraulik...14 Säkerhetsinstruktioner för SS Spridarens Setup & Installationssatser Sida 16 SS00 Instruktioner för setup...16 SS00 Installera sats 100/ SS00 Spridargardin... ALLMÄN ANVÄNDNING Sida Daglig inspektion... Påfyllning i spridaren... Användning av spridaren... Tillval med spjällfunktion...9 service Sida 0 Rengöring och allmänt underhåll...0 Förvaring...0 FELSÖKNING Sida 1 Felsökningstabell...1 SPECIFIKATIONER Sida Dimensioner... Egenskaper... RESERVDELSLISTA... Reservdelar Sida 4 Frame & Hopper...4 Drive Assembly...6 Control & Harness...8 SS00 Install 100/

6 Innehållsförteckning SS00/55 Drop Curtain SS00 Gate 100/00 Kit

7 introduktion Venture Products Inc. är glada över att kunna förse dig med din nya Ventrac saltspridare! Vår förhoppning är att Ventracs utrustning ger dig en en-maskinslösning. Nedan listas några av alla de tillbehör som ger dig en mångsidig användning av saltspridaren SS00. Besök gärna vår hemsida eller kontakta din auktoriserade Ventracåterförsäljare för en komplett lista av tillgängliga tillbehör till din nya spridare. Accessories Item Description Part Number 100/00 Spreader Install Kit Drop Curtain Kit Produktbeskrivning Ventracs saltspridare SS00 är till för vinteruppdrag och är konstruerad för att sprida säckförpackad bergsalt och kalciumflingor. Kapaciteten ligger på 0,085 m. Som standard ingår det en elektrisk styrenhet med elektrisk hastighetskontroll samt strömbrytare. Saltspridaren SS00 används på maskiner från Ventracs 000-serie. Som tillval finns en spridargardin för att sprida material på begränsade ytor, till exempel på trottoarer och i parkeringshus. Varför behöver jag en instruktionsbok? Syftet med denna bok är att ge dig viktig kunskap om vad som behövs för att köra, underhålla och serva maskinen på ett säkert sätt. Boken är indelad i tydliga avsnitt för varje typ av information. Du måste läsa och förstå instruktionsboken för varje del av Ventrac-utrustning som du äger. Genom att läsa instruktionsboken kommer du att bli mer bekant med varje specifik del av utrustningen. Genom att förstå boken kommer du, och andra, att kunna undvika personskador och/eller skador på utrustningen. Förvara alltid den här instruktionsboken med maskinen. Boken ska följa med maskinen även vid försäljning. Om den här boken skadas eller blir oläsbar, måste den genast bli ersatt. Kontakta din lokala återförsäljare för ny instruktionsbok. Vid användning av redskap från Ventrac, läs och följ säkerhets- och användningsinstruktionerna för både maskinen och redskapet för att försäkra dig om säkrast möjliga användning. Informationen i den här boken ger föraren de säkraste metoderna att använda maskinen, med maximal användningskapacitet. Om beskrivna försiktighetsåtgärder inte efterföljs, finns risk för personskada och/ eller skada på utrustning. Introduktion -

8 Användning av boken introduktion I boken finns speciella meddelanden och symboler, som påvisar potentiella säkerhetsrisker, för att hjälpa dig, och andra, att undvika personskador eller skador på utrustning. DEFINITION AV SYMBOLER OBS! Denna symbol identifierar potentialla hälso- och säkerhetsrisker. Den signalerar försiktighet. Din, och andras, säkerhet är på spel. Det finns tre varningsord som beskriver nivån på säkerhetsrisken: Fara, Varning och Försiktighet. Säkerhet ska alltid vara högst prioriterat när arbete sker på eller med utrustningen. Olyckshändelser är mer troliga om korrekta användningsförfaranden inte följs eller om oerfarna förare är inblandade. Notera: Det hänvisas till högerhands- och vänsterhandsorientering på olika platser i boken. Utgångspunkten är alltid framåtsittande på sätet DEFINITIONER, VARNINGSORD Indikerar överhängande farlig situation som, om den inte undvikes, kommer att resultera i dödsfall eller allvarlig skada. Varningsordet är begränsat till de mest extrema situationerna. Indikerar en potentiell, farlig situation som, om den inte undvikes, kan resultera i dödsfall eller allvarlig skada. Indikerar en potentiell, farlig situation som, om den inte undvikes, kan resultera i smärre eller måttlig skada och/eller produktskada. Den kan också användas för att uppmärksamma osäkra arbetsmoment. Ordlista för användarmanualen Maskin/ Kraftenhet Maskin eller annan motorförsedd enhet från Ventrac som kan köras självständigt eller tillsammans med ett redskap eller tillbehör. Redskap En del av Ventracs utrustning som kräver en maskin/kraftenhet för användning. Tillbehör En enhet som kopplas samman med en maskin/kraftenhet eller ett redskap för att öka dess funktionsförmåga. Introduktion - 8

9 Säkerhetsdekaler säkerhet Säkerhet Följande säkerhetsdekaler måste underhållas på din saltspridare SS00. Håll alla dekaler läsbara. Avlägsna fett, smuts och skräp från dekalerna och instruktionsetiketterna. Om någon dekal har bleknat, är oläslig eller saknas, kontakta din återförsäljare genast för nya dekaler. När nya komponenter installeras, säkerställ att berörda säkerhetsdekaler sätts fast på utbytesdelarna. A C B B A C Observera att dekalerna som sitter på utrustningen och som kan beställas enligt tabellen är på engelska. Dekalerna är endast översatta till svenska på bilderna i manualen. Dekal Beskrivning Artikelnr Antal A Warning, Read Owners Manual 0.D B Warning - Hands & Feet 0.D619 1 C CE Safety 0.D588 1 Säkerhet - 9

10 Krav på utbildning säkerhet Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Ägaren av denna maskin är ensam ansvarig för att utbilda förarna ordentligt. Ägaren/föraren är ensam ansvarig för användningen av maskinen och för förebyggande av olyckor eller skador som drabbar dem själva, andra personer eller egendom. Tillåt inte barn eller outbildade personer använda eller serva maskinen. Lokala föreskrifter kan ha åldersgräns på föraren. Innan den här maskinen används, läs instruktionsboken och förstå dess innehåll. Om maskinföraren inte förstår instruktionsboken, är det ägarens ansvar att förklara all information till fullo för föraren. Lär dig och förstå hur du använder alla reglage och spakar. Föraren måste veta hur maskinen och alla redskap ska stoppas snabbt i nödläge. Krav på personalens skyddsutrustning Det är ägarens ansvar att försäkra sig om att förarna använder lämplig skyddsutrustning när maskinen används. Följande skyddsutrustning är ett minimumkrav för personalen. Använd certifierade hörselskydd för att undvika hörselskador. Använd skyddsglasögon för att undvika ögonskador när maskinen används. Använd alltid skor med stängd tå. Bär alltid långbyxor. Munskydd rekommenderas vid körning i dammiga förhållanden. Säker användning Inspektera maskinen före användning. Reparera eller byt ut skadade, slitna eller saknade delar. Försäkra dig om att skydden fungerar som de ska och sitter på plats. Gör alla nödvändiga justeringar innan du använder maskinen. Att modifiera maskinen på något sätt kan reducera säkerheten och kan också orsaka skada på maskinen. Modifiera inte säkerhetsanordningarna, använd aldrig maskinen om skydd eller lock är borta. Säkerställ att alla reglage och spakar fungerar som de ska och inspektera alla säkerhetsanordningar före varje användningstillfälle. Använd inte maskinen om någon av dessa delar är ofunktionella. Kontrollera parkeringsbromsens funktion före användning. Reparera eller justera parkeringsbroms, om nödvändigt. Observera och följ alla säkerhetsdekaler. Alla reglage och kontrollspakar ska endast köras från förarsätet. Använd alltid säkerhetsbälte när det finns ett skydd för vältning installerat på maskinen. Säkerställ att redskapet eller tillbehöret är fastlåst eller ordentligt fastsatt på maskinen innan körning. Säkerställ att alla åskådare är på säkert avstånd från maskinen och redskapet innan körning. Stanna maskinen om någon kommer in i ditt arbetsområde. Var alltid uppmärksam på vad som händer runtomkring dig, men tappa inte fokus från arbetsuppgiften. Håll alltid blicken i färdriktningen. Titta bakåt och nedåt innan du backar, för att vara säker på att vägen är fri. Stanna och inspektera maskinen om du kör på något föremål. Utför alla nödvändiga reparationer innan du använder maskinen igen. Stanna körningen omedelbart vid minsta antydan till fel på utrustningen. Ett ovanligt ljud kan betyda att något är fel på utrustningen eller ett tecken på att det krävs underhåll. Utför alla nödvändiga reparationer innan du använder maskinen igen. Säkerhet - 10

11 Säker användning (forts.) säkerhet Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Om maskinen är funktionsutrustad med högt/lågt växelläge, växla aldrig mellan högt och lågt växelläge i en sluttning. Flytta alltid maskinen till plan mark och placera körväljarspaken i Park/Start innan byte av växelläge. Lämna inte maskinen obevakad när den är igång. Parkera alltid maskinen på plan mark. Stäng alltid av motorn innan redskapets drivrem kopplas till maskinen. Lämna aldrig förarsätet utan att först sänka ner redskapet till marken, slå till handbromsen, stänga av motorn och ta bort startnyckeln. Säkerställ att alla rörliga delar har stannat helt innan du kliver ner. Lämna aldrig utrustningen obevakad utan att sänka ner redskapet till marken, dra åt handbromsen, stänga av motorn och ta bort startnyckeln. Använd endast maskinen i goda ljusförhållanden. Rikta aldrig utkastaren för något redskap mot människor, byggnader, djur, fordon eller andra föremål av värde. Kasta aldrig ut material mot en vägg eller hinder. Materialet kan rikoschettera tillbaka mot föraren. Var extra försiktig vid blinda kurvor, buskar, träd eller andra föremål som kan skymma sikten. Ha inte motorn igång i en byggnad utan tillräcklig ventilation. Rör inte motorn eller ljuddämparen när motorn är igång eller direkt efter att motorn har stängts av. Dessa områden kan vara så heta att de ger brännskador. Ändra inte inställningarna för motorregulatorn, rusa inte motorn. Överdriven hastighet hos motorn kan öka risken för personskador. För att minska risken för brand, håll batteriutrymmet, motorn och ljuddämparytorna fria från gräs, löv och överflödigt fett. Att förhindra olyckor Avlägsna föremål från arbetsområdet, som kan träffas eller kastas iväg av maskinen. Tillåt inga personer eller husdjur i arbetsområdet. Var väl bekant med arbetsområdet innan du använder maskinen där. Undvik områden där drivkraft och stabilitet kan ifrågasättas. Sänk hastigheten när du kör på ojämn mark. Utrustning kan orsaka allvarlig skada och/eller dödsfall om den används felaktigt. Lär dig och förstå användning och säkerhet av maskin och redskap innan dessa används.. Använd endast utrustningen vid god fysisk och mental hälsa. Använd inte utrustningen om du störs av privata hjälpmedel eller om du är påverkad av något som kan inverka på dina beslut, bedömningar eller din arbetsförmåga. Barn dras till rörelse och ljud. Var uppmärksam på barn och tillåt dem inte att vistas i arbetsområdet. Stäng av maskinen om barn kommer in i området. Inga passagerare tillåtna Tillåt endast föraren åka på maskinen. Inga passagerare är tillåtna. Tillåt aldrig passagerare på något redskap eller tillbehör. Säkerhet - 11

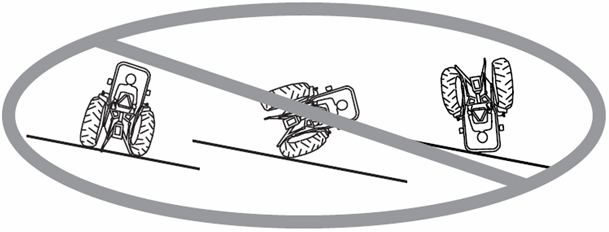

12 Körning i sluttningar säkerhet Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Sluttningar kan få föraren att tappa kontrollen över maskinen och orsaka vältningsolyckor, vilket kan leda till allvarlig skada eller dödsfall. Ha kunskap om hur nödbromsen och övriga reglage och spakar på maskinen fungerar. Om maskinen är utrustad med en nedfällningsbar rollover-båge, måste det fixeras i upprättstående läge under körning i sluttningar. Använd lågt växelläge vid arbete i sluttningar som sluttar mer än 15 grader. Gör inga hastiga start- eller stopprörelser under körning i sluttningar. Växla aldrig mellan högt och lågt växelläge i en sluttning. Flytta alltid maskinen till plan mark och placera körväljarspaken i Park/Start innan byte av växelläge. Variabler som blött underlag och lös mark reducerar säkerheten. Kör inte maskinen där den kan tappa drivkraft eller välta. Se upp för gömda föremål och andra faror i terrängen. Undvik slänter, diken och jordvallar. Undvik skarpa svängar vid körning i sluttningar. Att dra last över kullar minskar säkerheten. Det är ägarens/förarens ansvar att bestämma vilken last som kan transporteras säkert i sluttningar. Transportera maskinen med redskapet nedsänkt eller nära marken, för att förbättra stabiliteten. Vid körning i sluttningar, kör i riktningen upp och ner, när möjligt. Om det är nödvändigt att svänga mitt i en sluttning, sänk hastigheten och sväng långsamt i backens nedåtriktning. Se till att det finns tillräckligt med bränsle för kontinuerlig körning. Minst en halv tank rekommenderas. Säkerhet på allmän väg Använd säkerhetsljus vid körning på eller nära allmänna vägar. Följ gällande trafikregler för traktorer på allmänna vägar. Sakta ner och var uppmärksam på trafiken när du kör nära eller över allmänna vägar. Stanna innan du korsar en väg eller trottoar. Var försiktig när du närmar dig områden eller föremål som kan skymma din sikt.. Vid misstanke om osäkra förhållanden, gör ett uppehåll i arbetet och fortsätt när arbetet kan utföras på ett säkert sätt. En skylt för Långsamma fordon ska finnas väl synlig på maskinen vid körning nära eller på allmänna vägar. Transport på lastbil eller släpvagn Lasta maskinen på lastbil eller släpvagn försiktigt och på ett säkert sätt. Parkeringsbromsen är inte tillräcklig för att låsa maskinen under transport. Säkra alltid maskinen och/ eller redskapet till transportfordonet. Stäng av bränsletillförseln till maskinen under transport på lastbil eller släpvagn Säkerhet - 1

13 Underhåll säkerhet Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Håll alla dekaler läsbara. Avlägsna fett, smuts och skräp från dekalerna och instruktionsetiketterna. Om någon dekal har bleknat, är oläslig eller saknas, kontakta genast din återförsäljare för nya dekaler. När nya komponenter installeras, säkerställ att berörda säkerhetsdekaler sätts fast på utbytesdelarna. Om någon komponent behöver bytas ut, använd endast Ventracs originaldelar. Koppla alltid bort batteriets minuskabel från batteriet vid arbete med elektriska komponenter. Se till att alla bultar, muttrar, skruvar och andra fästelement är korrekt åtdragna. Sänk alltid redskapet till marken, slå till parkeringsbromsen, stäng av motorn och ta ur startnyckeln. Säkerställ att alla rörliga delar har stannat helt och hållet innan rengöring, inspektion, justering eller reparation. Om maskinen, redskapet eller tillbehöret kräver reparation eller justering som inte finns beskrivet i användarmanualen, måste maskinen, redskapet eller tillbehöret tas till en auktoriserad Ventrac-återförsäljare för service. Utför aldrig underhåll på maskinen och/eller redskapet om någon sitter i förarsätet. Använd alltid skyddsglasögon vid hantering av batteriet. Kontrollera täthet och eventuellt slitage på alla bränsleslangar regelbundet. Täta eller reparera vid behov. För att minska risken för brand, håll batteriutrymmet, motorn och ljuddämparytorna fria från gräs, löv och överflödigt fett. Rör inte motorn eller ljuddämparen när motorn är igång eller direkt efter att motorn har stängts av. Dessa områden kan vara så heta att de ger brännskador. Ändra inte inställningarna för motorregulatorn, rusa inte motorn. Överdriven hastighet hos motorn kan öka risken för personskador. Fjädrar kan inneha lagrad energi. Var försiktig vid urkoppling eller borttagning av fjädrar. Ett stopp eller en blockering i ett drivsystem eller i rörliga/roterande delar kan orsaka att det byggs upp lagrad energi. När blockeringen tas bort, kan drivsystemet eller de rörliga/roterande delarna plöts ligt röra sig. Försök aldrig ta bort blockeringar med händerna! Håll händer, fötter och kläder ifrån alla eldrivna delar. Deponera alla vätskor enligt lokala bestämmelser. Säkerhet vid tankning och bränslehantering Rök inte när du tankar maskinen. Tanka heller inte på en plats nära eld och gnistor. Tanka alltid utomhus. Ställ inte maskinen eller bränslebehållaren inomhus där ångor eller bränsle kan komma i kontakt med öppen låga, gnista eller gaslåga Lagra bränslet endast i godkänd behållare. Förvara utom räckhåll för barn. Ta aldrig bort tanklocket och tanka heller aldrig när motorn är igång. Låt motorn svalna innan tankning. Sätt tillbaka locken på bränsletank och bränslebehållare ordentligt. Tanka inte bränsletanken överfull. Vid bränslespill, försök inte starta motorn. Flytta maskinen bort från spillet och undvik alla former av tändningar tills alla bränsleångor har skingrats. Om bränsletanken ska dräneras, ska det göras utomhus och i en godkänd behållare. Deponera all vätskor enligt lokala bestämmelser. Kontrollera täthet och eventuellt slitage på alla bränsleslangar regelbundet. Täta eller reparera vid behov. Bränslesystemet är försett med en avstängningsventil. Stäng av bränslet när maskinen transporteras till och från arbetsområdet, när maskinen parkeras inomhus eller när bränslesystemet ska servas Säkerhet - 1

14 säkerhet Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Säkerhet för hydraulik Säkerställ att alla hydrauliska kopplingar är täta och att alla hydraulslangar och rör är i bra skick. Reparera eventuella läckor och byt ut skadade eller slitna slangar eller rör innan maskinen startas. Hydrauliska läckor kan uppstå vid högt tryck. Läckorna kräver speciell noggrannhet och uppmärksamhet.. Använd inte dina händer för att lokalisera misstänkta högtrycks läckor. Högtrycket kan tränga igenom huden och orsaka allvarlig skada. Använd en bit kartong och ett förstoringsglas för att lokalisera läckor. Håll kropp och händer borta från hål eller munstycken som läcker hydraulvätska med högtryck. Hydraulvätska som läcker under högtryck kan tränga igenom huden och orsaka allvarlig skada. Sök omedelbart läkarvård, om hydraulvätska tränger in i huden. Hydrauliska system kan inneha lagrad energi. Innan underhåll eller reparation utförs på hydrauliska system, ta bort redskap, slå till handbromsen, koppla ur viktöverföringssystem (om så utrustad), stäng av motorn och ta ur startnyckeln. För att lätta på trycket i det extra hydraulsystemet, stäng av maskinens motor och flytta den sekundära S.D.L.A.-spaken åt vänster och höger innan urkoppling av extrasyste mets snabbkopplingar. Deponera alla vätskor enligt lokala bestämmelser. Säkerhet - 14

15 säkerhet Säkerhetsinstruktioner för SS00 Spridaren måste vara fäst och låst i sin position innan maskinen och spridaren används. Överskrid aldrig rekommendationerna för hur stora materialvikter som kan användas för olika redskap, som anges i diagrammen i kapitlet Användning. Överlast i det främre redskapet kan resultera i förlust av styrförmåga eller förlust av de främre hjulens drivkraft. Använd inte maskinen tillsammans med spridaren SS00 i sluttningar som lutar mer än 10 grader. Användning i lutningar som överskrider 10 grader kan resultera i förlust av styrförmåga eller förlust av de främre hjulens drivkraft. Lossa aldrig spridaren från maskinen om det finns material kvar i spridarens behållare. Säkerställ alltid att det inte finns personer inom säkerhetsområdet när utrustningen används. Håll ett avstånd på 18 m från alla åskådare när spridaren används. Använd aldrig främmande massor i spridaren. Spridaren är konstruerad för att hantera rent material som rinner jämnt. Löst sittande klädsel och utsläppt hår är inte tillåtet vid arbete med spridaren. Bär alltid skyddsglasögon med sidoskydd när underhåll utförs på spridaren. Läs etiketterna med kabelkontakter innan du kopplar kablaget till maskinen eller till jord. Skarva inte i någon annan utrustning i kablaget. Säkerhet - 15

16 Spridarens Setup & Installationssatser SS00 Instruktioner för setup VARNING Skyddsglasögon måste användas vid installation. 1. Observera Handverktyg och smörjmedel rekommenderas vid åtdragning av fästdetaljer av rostfritt stål, för att förhindra att gängorna skär ihop. Använd inte tryckluft eller elektriska kraftverktyg då detta ökar risken för att gängorna skär ihop. Installera behållarens stödstag (A) på växelhuset (B) med fyra bultar (5/16 x ), åtta brickor (5/16 ) och fyra låsmuttrar (5/16 ). Dra INTE åt.. Installera behållarens stödplatta (E) på behållarens stödstag med fyra bultar (5/16 x ), åtta brickor (5/16 ), och fyra låsmuttrarf (5/16 ). Dra INTE åt. E A B 4. Sätt i behållarens hals genom stödplattan och fäst behållaren mot stödstaget med fyra bultar (5/16 x ), karosseribrickor (5/16 x 1-1/ ), och låsmuttrar (5/16 ). Dra åt med 15 Nm.. Installera inmataren på drivaxeln. Justera in ställskruven (C, 5/16 ) mot den plana ytan på drivaxeln och dra åt ordentligt. C Tryck in plastpluggen (D) i toppen av inmatarens röraxel. D 5. Justera behållarens stödstag så att det finns fritt utrymme runt inmataren och behållarens hals. Dra åt bultarna som fäster stödstaget mot växelhuset med 15 Nm. 6. Justera behållarens stödplatta så att den stöttar behållaren och förhindrar behållarens hals från att röra sig. Dra åt bultarna med 15 Nm.. Installera väderskyddet på behållaren. Spridarens setup är nu klar. Komplettera spridaren med den installationssats som gäller för din maskin. Setup - 16

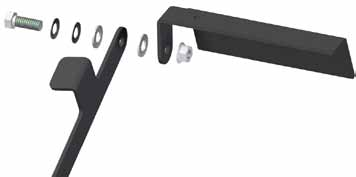

17 Spridarens setup & Installationssatser SS00 Installera sats 100/00 Dokumentnummer Satsnummer / Reservdelsnr Modell Serienummer SS00 Alla maskiner Slå alltid till parkeringsbromsen, stäng av maskinens motor och ta bort startnyckeln innan reparation eller underhåll utförs. Koppla alltid ur minuskabeln från batteriet vid arbete med elektriska komponenter. Arbeta alltid på ett sätt som inte äventyrar säkerheten. Inställning av maskinen 1. Öppna motorhuven och koppla ur minuskabeln från batteriet.. Ta bort luckan för rattkonsolen och åtkomstluckan för tunneln (framför sätet). Skyddsglasögon måste användas vid installation. Hörselskydd måste användas vid arbete med lufttrycks- eller kraftverktyg. Installationsanmärkningar: Hänvisningar till höger- och vänsterhandsfattning utgår alltid från framåtsittande position på sätet. Installationstid (uppskattad) 1 timme Nödvändiga verktyg /8 hylsa, 1/ skiftnyckel* 1/ hylsa* 9/16 skiftnyckel 9/16 hylsa 15/16 skiftnyckel 15/16 hylsa 1mm skiftnyckel* slagskruvdragare stjärnskruvmejsel *Inte nödvändig för alla konfigurationer.. Dra batteriets/styrenhetens kablage och motorns /styrenhetens kablage under maskinens sätesplatta, genom tunnelområdet och upp genom rattkonsolen. 4. Återplacera luckan på rattkonsolen, akta så att inte kablaget kläms. Fäst inte luckan än. 5. Styrenhetens låda ska installeras med hjälp av ett monteringsfäste. Sätt en planbricka (1/4 ) på flänsbulten (1/4 x /4 ) och trä flänsbulten igenom det lilla hålet på monteringsfästet. Sätt en till planbricka (1/4 ) på flänsbulten och montera i det högra, övre hålet i rattkonsolen, med monteringsfästets fläns placerad över kanten på rattkonsolen. Dra INTE åt. 6. Sätt två koniska brickor på en bult (/8 x 1 ). Vänd brickorna så att toppen pekar mot bulthuvudet. Sätt sedan en planbricka (/8 ) på bulten och trä bulten igenom hålet på monteringsfästet, som visat i bilden nedanför. Sätt ännu en planbricka (/8 ) på bulten, montera styrenhetens fäste på bulten och säkra med en låsande flänsmutter (/8 ). Dra åt tills styrenhetens fäste sitter på plats, men fortfarande kan justeras vid behov.. Sätt fast hållare (A) till fästet (B) med två fingängade skruvar (nr 10- x 1/ ) och flänsmutter (nr 10-). Setup - 1

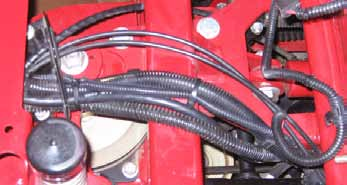

18 Spridarens Setup & Installationssatser B 10. Anslut batteriets/styrenhetens kablage till batterikabeln på styrenheten. 11. Anslut motorns/styrenhetens kablage till motorkabeln på styrenheten. 1. Sätt på kabelskyddet över kablagen och kontakterna och säkra allt i styrenhetens monteringsfäste med ett buntband, för att kablaget inte ska komma i vägen för parkeringsbromsen. A Buntband 8. Placera nylonbrickor på insidan av hållaren och montera hållaren på styrenheten med bultar (1/4 ) och planbrickor. Dra åt bultarna tills det blir ett motstånd när man försöker rotera styrenheten. 1. Dra ner eventuella löst hängande kablar genom rattkonsolen och sätt fast originalbultarna och brickorna i de tre resterande hålen på rattkonsolen. Dra åt de fyra bultarna med 11 Nm. 14. Använd två buntband för att fästa kablagen till kabel- och slangpaketet som går på höger sida i tunneln. 9. Installera hela paketet med styrenheten på styrenhetens fäste med två fingängade skruvar (nr 10- x 1/ ) och flänsmuttrar. 15. Dra kablagen genom området med centralstaget och fäst dem mot befintliga kablage under sätet med ett buntband. Kontrollera att kablarna inte är i vägen för länkage och andra rörliga delar. Justera vid behov. Setup - 18

19 Spridarens setup & Installationssatser Notera: Kabeldragningen genom den bakre delen av maskinen skiljer sig åt beroende på modell. Läs avsnittet som gäller för din modell. 100 Bakre kabeldragning 1. Koppla bort kablaget från batteriets pluskabel. 5. Dra motorns/styrenhetens kablage bakom kablagen som kommer från batteriet, över avgassystemets värmeskydd, och ner mellan värmeskyddet och motorhuvens gångjärnsbult. Använd ett buntband för att fästa kablaget till kablarna för gaspådrag och choke, se till att lämna tillräckligt mycket slack i kablaget för att undvika att kablarna blir spända när maskinen styrs åt höger eller vänster.. Sätt fast den delade kabeln med säkringshållare mot den positiva batteripolen och fäst originalkabeln i den lösa änden som delar sig från den nya kabelhärvan. Använd ett buntband för att fästa de löst liggande kablarna från originalkablaget till den nya kabelhärvan.. Koppla minuskabelpaketet till motorns jordningsskruv. Dra åt med 4 Nm. 6. Använd ett buntband för att fästa motorns/styrenhetens kablage till avgassystemets värmeskydd, låt änden på stickkontakten hänga ungefär 10 cm nedanför ramens nederkant (bilden visar 4 = 10 cm). 4. Använd ett buntband för att fästa både plus- och minuskablarna till befintligt kablage, som anvisas i bilden ovanför.. Linda upp eventuellt överblivet kablage och använd ett buntband för att fästa det mot fliken och bygeln på avgassystemets värmeskydd bakom batteriet. Setup - 19

20 Spridarens Setup & Installationssatser 8. Koppla batteriets/styrenhetens kablage till pluskabeln från batteriet och minuskabeln från motorns jordning. Linda upp kablarna och fäst mot befintligt kablage med två buntband, enligt bilden nedanför. 9. Installera strömbrytaren i säkringshållaren på pluskablaget. 10. Anslut batteriets minuskabel till batteriet. 11. Montera tillbaka åtkomstluckan för tunneln. 00 Bakre kabeldragning 1. Koppla bort kablaget från batteriets pluskabel. 4. Om maskinen är utrustad med ljudisolerande paneler, ta bort det bakre skyddet på höger sida under bakre ramen.. Sätt fast den delade kabeln med säkringshållare mot den positiva batteripolen och fäst originalkabeln i den lösa änden som delar sig från den nya kabelhärvan. Använd ett buntband för att fästa de löst liggande kablarna från originalkablaget till den nya kabelhärvan och till fästet för luftfiltret. 5. Dra motorns/styrenhetens kablage bakåt längs med maskinens bakre kablage, under hydrauloljans behållare, mellan motorchassit och den bakre axeln och tillbaka upp bakom motorn. 6. Dra kablaget över kanten på ramen och ner mellan bakre ramens fläns och motorhuvens gångjärnsbult. Använd ett buntband för att fästa motorns/styrenhetens kablage mot den bakre ramens fläns, låt änden av stickkontakten hänga ungefär 10 cm nedanför ramens nederkant. (bilden visar 4 = 10 cm). Koppla minuskabelpaketet till motorns jordningsskruv och dra längs med minuskabeln ner mot batteriet. Dra åt med 4 Nm.. Linda upp eventuellt löst kablage och använd Setup - 0

21 Spridarens setup & Installationssatser ett buntband för att fästa det mot insidan av den bakre ramen, under kylaren. 8. Dra batteriets/styrenhetens kablage bakåt längs med maskinens bakre kablage och upp bredvid den eletriska manöverpanelen. Dra kablaget över motorn genom att följa motorkablaget till motorns jordningspunkt, sedan längs med batteriets minuskabel mot batteriet. SS00 Setup av spridaren 1. Installera spridarens svängarm på spridaren med fyra bultar (1/ x 1-1/4 ) och fyra planbrickor (1/ ). Använd Loctite 4 eller motsvarande gänglåsning på bultarna. Dra åt med 61 Nm. Sätt fast båda kablagen här 9. Fäst båda kablagen mot maskinens kablage på den bakre ramen med ett buntband, som anvisas i bilden ovanför. Fäst batteriets/styrenhetens kablage mot generatorns fäste, motorkablaget och mot lyftplåten vid motorns jordningspunkt med tre buntband, som anvisas i bilden ovanför. 10. Koppla batteriets/styrenhetens kablage till pluskabeln från batteriet och minuskabeln från motorns jordning och använd ett buntband för att fästa kablaget och minuskabelpaketet till batteriets minuskabel. 11. Installera strömbrytaren i säkringshållaren på pluskablaget. 1. Anslut batteriets minuskabel till batteriet. 1. Montera tillbaka åtkomstluckan för tunneln. 14. Montera tillbaka bakre skyddet på maskinens högra sida, om maskinen är utrustad med ljudisolerande paneler.. Installera spridarens svängarm på redskapsarmen och rikta in hålen i spridararmens plåtar mot hålen i redskapsarmens rör. Placera två planbrickor (5/8 ) på bulten (5/8 x 4-1/ ) och trä igenom hålen i plåtarna och röret. Placera två planbrickor (5/8 ) på bulten och fäst med en låsmutter (5/8 ). Dra åt tills delarna ligger tätt mot varandra, utan att armens svängfunktion förhindras. Setup - 1

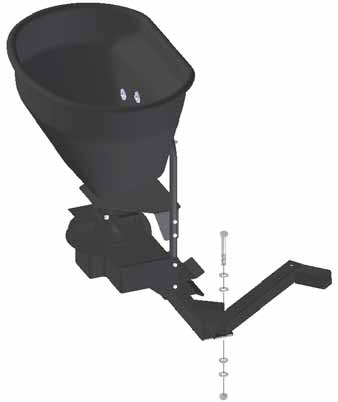

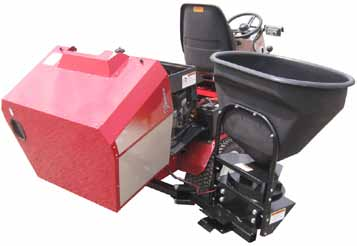

22 Spridarens Setup & Installationssatser. Sväng spridararmen tills hålen för att låsa svängningen ligger i linje med varandra. Lås sedan med en låspinne (5/8 x ). 4. Sätt i redskapsarmen i maskinens mottagarrör, fäst med en låspinne (5/8 x ). 5. Anslut den elektriska stickkontakten från spridaren till kontakten på motorns/styrenhetens kablage och fäst spridarens kablar mot spridarens svängarmsrör med buntband. Installationen är klar. För att komma åt maskinens motorutrymme, ta bort låspinnen från svängarmen och sväng bort spridaren från maskinen för att skapa utrymme till att öppna motorhuven. Setup -

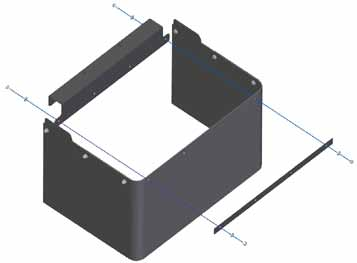

23 Spridarens setup & Installationssatser SS00 Spridargardin Dokumentnummer Satsnr / reservdelsnr Modell Serienummer SS00 Alla maskiner SS55 Alla maskiner Slå alltid till parkeringsbromsen, stäng av maskinens motor och ta bort startnyckeln innan reparation eller underhåll utförs. Koppla alltid ur minuskabeln från batteriet vid arbete med elektriska komponenter. Arbeta alltid på ett sätt som inte äventyrar säkerheten. Installationstid (uppskattad) 0 minuter Nödvändiga verktyg: /16 skiftnyckel & hylsa 1/ skiftnyckel & hylsa spärrhake 9/16 skiftnyckel & hylsa kniv (SS55) borr (SS55) 1/ borrskär (SS55) Observera Handverktyg och smörjmedel rekommenderas vid åtdragning av fästdetaljer av rostfritt stål, för att förhindra att gängorna skär ihop. Använd inte tryckluft eller elektriska kraftverktyg då detta ökar risken för att gängorna skär ihop. Skyddsglasögon måste användas vid installation. Hörselskydd måste användas vid arbete med lufttrycks- eller elverktyg. Installationsanmärkningar: Hänvisningar till höger- och vänsterhandsfattning utgår alltid från framåtsittande position på sätet.. Montera gardinens klämfäste (B) på utsidan (den släta sidan) av duken och det bakre fästet (C) på insidan av duken. Montera med två bultar (1/4 x /4 ), fyra planbrickor (1/4 ), och två låsmuttrar (1/4 ) i de två yttre hålen. Dra åt med 8,5 Nm. Ihopmontering av spridargardin 1. Montera ett sidofäste (A) på vardera sidan av gummiduken, på båda ändarna av spridargardinen. Fäst med tre bultar (1/4 x /4 ), sex planbrickor (1/4 ), och tre låsmuttrar (1/4 ), enligt bild nedanför. Dra åt med 8,5 Nm. C B A A Setup -

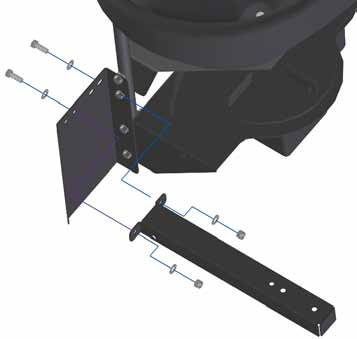

24 Spridarens Setup & Installationssatser. Placera vridstaget (D) på undersidan av dukens bakre fäste. Montera två rörklämmor (E) på det bakre fästet med två bultar (1/4 x /4 ) (F), fyra planbrickor (1/4 ), och två låsmuttrar (1/4 ) ovanifrån på det bakre fästet samt två bultar (1/4 x 1 bolts) (G), fyra planbrickor (1/4 ), och två låsmuttrar (1/4 ) i de två mittersta hålen genom det bakre fästet och duken. Dra åt med 8,5 Nm. F Installation av gardin på spridare SS00 1. Ta bort de fyra bultarna på spridarens vänstersida som fäster behållarens stödplatta och växelhuset till behållarens stödstag.. Montera dit spridargardiens vänstra fäste (H) med samma skruvförband som togs bort i steg 1 samt tre tillagda planbrickor (5/16 ) på vardera ställe mellan spridargardinens fäste och behållarens stödstag vid de två översta monteringshålen. Dra inte åt förbandet ännu. H D G E E. Repetera steg 1 och för att montera dit även det högra fästet på höger sida av spridaren. 4. Montera en sidohållare (I) på insidan av både det vänstra och högra gardinfästet med fyra bultar (/8 x 1 ), åtta planbrickor (/8 ), och fyra låsmuttrar (/8 ). Dra inte åt förbandet ännu. H I Setup - 4

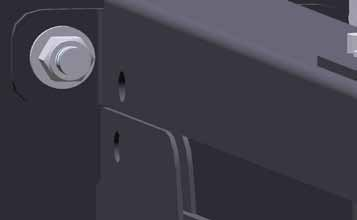

25 Spridarens setup & Installationssatser 5. Sätt den kompletta spridargardinen på spridaren genom att montera gardinens vridstag (J) uppepå den vänstra och högra sidohållaren (K) med fyra bultar (/8 x 1 ), åtta planbrickor (/8 ), och fyra låsmuttrar (/8 ). Dra lätt åt de fyra bultarna för att kunna justera in den vänstra och högra hållaren. samt planbricka underifrån. Rikta in öglorna enligt bilden nedanför och dra åt låsmuttrarna med 15 Nm. Kontrollera att ungefär en gänga av öglebulten har gått igenom låsmuttern av nylon. O J O K P P 6. Dra åt de åtta bultarna (5/16 ) (L) som fäster spridargardinens högra och vänstra fäste till behållarens stödstag, stödplatta samt växelhus. Dra åt med 15 Nm. 10. Fäst det medföljande gummibandet mellan öglorna genom att låsa änden med haken i den vänstra öglebulten och änden med kroken i den högra öglebulten. M N L 11. Rotera vardera ände av spridargardinen uppåt tills den är på plats med spridargardinens sidofästen på var sida om sidohållarens plåt och monteringshålen är i linje med varandra.. Dra åt de fyra bultarna (M, /8 ) som fäster sidohållarna till spridargardinens högra och vänstra fäste. Dra åt med 8 Nm. 8. Dra slutligen åt de fyra bultarna (N, /8 ) som fäster vridstaget till sidohållarna. Dra åt med 8 Nm. 9. Montera en bult med ögla (5/16 x -1/ ) uppepå både den högra och vänstra sidohållaren med en standardmutter (O, 5/16 ) och planbricka ovanifrån och en låsmutter (P, 5/16 ) Setup - 5

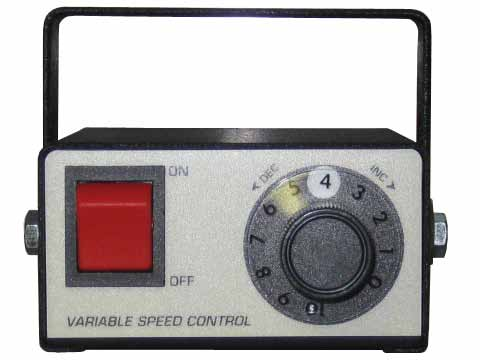

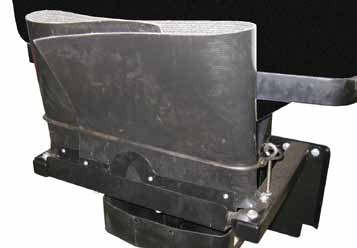

26 Spridarens Setup & Installationssatser 1. Fäst vardera sida med en sprint (/8 x /4 ). Installationen är klar. Spridargardinens användning I de flesta väderförhållanden håller den nedfällda spridargardinen det spridda materialet inom en bredd på 1, m eller smalare. Om en bredare spridningsbredd önskas kan spridargardinen vridas bort. Spridarens styrenhet kan användas för att justera spridningsbredden mellan ungefär,1 m till,6 m. NOTERA: vindens hastighet och riktning kan påverka spridningens bredd och eventuellt mönster. Följ följande instruktion för att vrida bort spridargardinen för ett bredare spridningsmönster. 1. Haka av gummibandet från den högra öglebulten.. Ta bort sprintarna (/8 ) som håller fast spridargardinen i sidohållarna. Låt spridargardinens sidor falla ner, och sätt tillbaka sprintarna i sidohållarnas hål.. Vrid upp spridargardinen tills den står upp och ner, mot spridarens behållare. 4. Vik in spridargardinens sidor mot baksidan av spridargardinen och se till att ytterkanterna på de båda sidorna fångas upp av kanalen i dukens bakre fäste (Z). Om du föredrar att ta bort gardinen helt från spridaren när den inte används, kan man justera montaget för en snabb bortmontering. För att snabbt kunna lyfta bort gardinen, skruva bort rörklämmorna från dukens bakre fäste och sätt tillbaka bultar, brickor och muttrar för att åter fästa duken i det bakre fästet. Följ följande instruktion för att lyfta bort spridargardinen för ett bredare spridningsmönster. 1. Ta bort sprintarna (/8 ) som håller fast spridargardinen i sidohållarna. Låt spridargardinens sidor falla ner, och sätt tillbaka sprintarna i sidohållarnas hål.. Lyft av dukens bakre fäste från vridstaget för att ta bort spridargardinen från spridaren. NOTERA: alla delar i denna sats används inte i alla applikationer. Z 5. Säkra duken genom att dra gummibandet runt spridargardinen och haka i kroken i den högra öglebulten. Setup - 6

27 ALLMÄN ANVÄNDNING Daglig inspektion Slå alltid till parkeringsbromsen, stäng av maskinens motor, ta bort startnyckeln och säkerställ att alla rörliga delar har stannat innan några delar kontrolleras, eller innan några reparationer eller justeringar görs. 1. Parkera maskinen på ett plant underlag, stäng av motorn och låt alla vätskor svalna.. Utför en visuell inspektion både av maskinen och spridaren. Titta efter lösa eller saknade delar, skadade komponenter eller tecken på slitage.. Säkerställ att alla elektriska kopplingar är täta och rena. 4. Säkerställ att inget har fastnat i behållaren. 5. Se maskinens användarmanual. Kontrollera maskinens motorolja, hydraulolja, kylsystem, däcktryck och bränslenivå. Fyll på med vätska vid behov. Serva efter behov. 6. Testa maskinens spärrsystem för föraren*. Påfyllning i spridaren Överfyll inte spridaren eller maskinen. Använd tabellen nedanför för att beräkna materialvikter. Materialvikterna är ett genomsnittligt värde för torrt material. Material Vikt/kubikfot (1 kubikfot = ca.8 dm ) Bergssalt 4-8,5 kg Sand/Salt Mix 4-54,5 kg Maximal spridarkapacitet (volym) 0,085 m Maximal spridarkapacitet (vikt) 109 kg Använd följande tabeller för att bestämma tillåten viktkapacitet på spridaren i kombination med olika maskiner och redskap. Ventrac 100 och 00 (utan hytt) Redskap monterat frampå maskinen SS00 kapacitet HE Skopa * HJ Kombiskopa * KD48 48 Schakt- och snöblad * KD60 60 Schakt- och snöblad 45 kg # KD Schakt- och snöblad 45 kg # KV5 55 Vikplog 68 kg # LB Borste 68 kg # LX4 4 Snöslunga 91 kg ^ Ventrac 100 och 00 (med hytt LW50) Redskap monterat frampå maskinen SS00 kapacitet HE Skopa 45 kg # HJ Kombiskopa 45 kg # KD48 48 Schakt- och snöblad 45 kg # KD60 60 Schakt- och snöblad 68 kg # KD Schakt- och snöblad 68 kg # KV5 55 Vikplog 91 kg # LB Borste 91 kg # LX4 4 Snöslunga 109 kg ^ Om maskinen är utrustad med extravikter, måste dessa tas bort från maskinen. * Redskap som väger mindre än 91 kg rekommenderas inte för användning tillsammans med spridaren i den här konfigurationen. # Viktöverföring inställd på läge Medium (position ). ^ Viktöverföring inställd på läge Hög (position 4). Efter att material har fyllts på i behållaren, montera tillbaka behållarens lock. Användning av spridaren Sopa området rent från främmande föremål eller hinder som kan orsaka personskada. Håll övriga personer, barn och djur borta från området där material ska spridas. Lämna aldrig material i behållaren under långa tidsperioder, då isbekämpningsmedel är hygroskopiska och kommer att dra till sig luftfuktighet och hårdna. Att överskrida de viktkapaciteter som listas i följande tabeller kan resultera i förlust av styrförmåga eller förlust av framhjulsdrift. Om det uppstår problem vid användning av spridaren, se Felsökningsguiden. * Se maskinens användarmanual för användning av maskinens reglage. Användning -

28 Allmän användning Kör inte maskinen med spridaren SS00 i sluttningar som överstiger 10 grader. Körning i sluttningar som överstiger 10 grader kan resultera i förlust av styrförmåga eller framhjulsdrift. Överskrid inte hastigheten 16 km/h när spridaren används. VARNING Stäng alltid av spridarens styrenhet innan behållaren fylls på med material. VARNING Innan något arbete med själva spridaren utförs, stäng av spridarens styrenhet och koppla bort spridaren från maskinens strömförsörjning. VARNING Om spridarplattan fastnar, stäng av spridarens styrenhet och koppla bort spridaren från maskinens strömförsörjning innan försök görs att ta bort blockeringen. Spridaren är utrustad med reglage för att justera spridningens bredd. Strömbrytare Hastighetsreglage roteras. Läge 0 är den lägsta (långsammaste) inställningen och ger ett spridningsmönster på ungefär,1 meter*, medan läge 10 är den högsta (snabbaste) inställningen och ger ett spridningsmönster på ungefär,6 meter*. Spridarplattans hastighet kan regleras när som helst, med spridarplattan påslagen eller avstängd. Som tillval finns en spridargardin för att sprida material på begränsade ytor, som till exempel trottoarer och parkeringshus. Spridargardinen begränsar spridningsbredden till ungefär 1 cm. *Vindförhållanden kan ha stor påverkan på spridningsmönstret och spridningsdistansen. Mängden material som kommer ut ur behållaren bestäms av inmataren. Ju snabbare spridarplattan snurrar, ju mer material dras ut från behållaren. Densiteten på spridningsmönstret beror på maskinens körhastighet. En ökad körhastighet i kombination med den snurrande spridarplattan gör spridningsmönstret glesare, medan en minskad körhastighet gör spridningsmönstret tätare. För att sprida material, fyll behållaren med materialet. Slå på strömbrytaren på styrenheten för att få spridarplattan att börja rotera. Så fort spridarplattan roterar kommer materialet att börja spridas. NOTERA: hastighetsreglaget är utrustat med ett kraftigt startläge som skickar full kraft till motorn vid start, för att undvika motorstopp vid eventuell belastning. Var uppmärksam på detta kraftiga startläge, då det kommer att ge full spridningsbredd till en början, även om hastighetsreglaget är satt till den lägsta hastigheten. För att sluta sprida material, slå av strömbrytaren. Då det är frigång mellan behållarens hals och inmataren är det normalt att material sipprar ut och samlas under spridarplattan när strömbrytaren är frånslagen och det fortfarande finns material i behållaren. På grund av detta, rekommenderas det att behållaren töms när den transporteras med fordon eller när maskinen körs långa sträckor utan att spridningen är påslagen. Isbekämpningsmedel kan skada växtlighet. Var uppmärksam på spridningsmönstret och minska spridningsbredden efter behov. För att justera distansen som materialet sprids, ska spridarplattans hastighet ökas för ett bredare spridningsmönster och minskas för ett smalare spridningsmönster. Spridarplattans hastighet justeras genom att hastighetsreglaget på styrenheten Användning - 8

29 Allmän användning Tillval med spjällfunktion Spjällets stopp Det finns ett justerbart stopp på spjällpaketet som möjliggör en repeterbar densitet på spridningsmönstret. Om man vill att densiteten på spridningsmönstret alltid ska vara samma, bör spjällfunktionen användas för att få den mest konsekventa spridningen. Spjället ger obegränsad justering från stängt till helt öppet läge genom att man lossar på ratten och låter stoppet glida in i skåran. Att dra stoppet bort från spridarens axel resulterar i ett tätare spridningsmönster. Att skjuta stoppet mot spridarens axel ger ett glesare spridningsmönster. De numrerade linjerna på spjället gör det möjligt att repetera inställningen. Materialflödet kan sättas på eller stängas av från förarsätet med den låsbara teleflexvajern. För att låsa upp, rotera teleflexvajerns handtag moturs ungefär 1/4 till 1/ varv. låsas vid vilket läge som helst inom dess skjutlängd. Vajern kan användas för att justera mängden material som sprids samtidigt som spridaren körs, utan att man behöver stanna och justera spjällets stopp. För att använda spridaren på detta sätt, ska spjällets stopp låsas i helt öppet läge. Teleflexvajern kan sedan skjutas in eller ut för att justera hur mycket material som sprids. Densiteten på spridningsmönstret kan också ändras med hjälp av maskinens körhastighet. En ökad hastighet med samma öppningsläge på spjället gör spridningsmönstret glesare, medan minskad körhastighet gör spridningsmönstret tätare. 1. För att sprida material, se till att spjället på behållaren är stängd.. Fyll behållaren med materialet som ska spridas.. Slå på strömbrytaren på styrenheten för att få spridarplattan att börja rotera. NOTERA: hastighetsreglaget är utrustat med ett kraftigt startläge som skickar full kraft till motorn vid start, för att undvika motorstopp vid eventuell belastning. Var uppmärksam på detta kraftiga startläge, då det kommer att ge full spridningsbredd till en början, även om hastighetsreglaget är satt till den lägsta hastigheten. 4. När spridarplattan väl roterar, dra teleflexvajern utåt för att öppna spjället och låta material flöda ut ur behållaren. 5. När arbetet är klart, stäng spjället genom att skjuta in teleflexvajern. 6. Om det är mer än 5 minuter till nästa spridningsarbete, slå av strömmen på styrenhetens strömbrytare för att stoppa spridarplattan. Isbekämpningsmedel kan skada växtlighet. Var uppmärksam på spridningsmönstret och minska spridningsbredden efter behov. Upplåst Låst Genom att dra i vajern öppnar man spjället och material börjar flöda ut från behållaren. Att skjuta in vajern stänger spjället och stoppar materialflödet. Handtaget för teleflexvajern bör låsas genom rotation medurs så att spjället inte ändrar läge från den valda positionen. Med den roterande låsfunktionen, kan teleflexvajern Användning - 9

30 Slå alltid till parkeringsbromsen, stäng av maskinens motor, ta bort startnyckeln och säkerställ att alla rörliga delar har stannat innan några delar kontrolleras, eller innan några reparationer eller justeringar görs. När underhåll ska göras, utför den i ett skyddat område. Använd inte elektriska verktyg i regn eller snö på grund av risken med eletriska stötar eller skador. Utför underhållet i ett välbelyst område. Koppla ur elen till spridaren innan underhåll utförs. Håll arbetsområdet där underhåll utförs rent för att undvika olyckor. Skarva inte i andra enheter i kablaget. Modifiera inte kabellängden. Ingen garanti gäller om modifieringar utförs. Läs elschemat innan kablaget kopplas till strömkälla eller jord. Styrenheten är en solid elektrisk enhet och kan inte repareras. Ingen garanti gäller om reparationsförsök utförs. Det finns inga reparerbara delar i motorn/ driftpaketet. Ingen garanti gäller om reparationsförsök utförs. Observera Om delar behöver bytas ut, använd endast originaldelar från Ventrac. Rengöring och allmänt underhåll För bästa arbetsresultat, och för att bibehålla finishen på SS00, rengör eller tvätta spridaren för att service Underhåll - 0 avlägsna lera, grus och saltrester. Ta bort eventuella is- eller snöansamlingar från spridaren och fästena. Observera För att bibehålla maskinens och redskapens finish, tvätta utrustningen noggrannt efter varje använd ning för att avlägsna eventuella korrosionsmedel (t.ex. salt). Att inte tvätta utrustningen kan resultera i korrosionsangrepp på (bland annat) stål, aluminium och elektriska komponenter. Utrustning som kommer utsättas för korrosionsmedel vid upprepade tillfällen ska förbehandlas med rostskyddsmedel. Vid högtryckstvätt av spridaren, håll ett avstånd på minst m, undvik direktsprut mot elmotorn. Efter första användningen,dra åt alla muttrar och bultar på spridaren och dess fästen. Om motorlocket av någon anledning tas bort, använd silikontätning för att säkerställa att förseglingen är vädersäker. För att förhindra rostangrepp, använd kontaktfett på alla elektriska anslutningar i början och i slutet av säsongen och varje gång som kontakterna dras ur. Förvaring Förberedelse av spridaren inför förvaring 1. Rengör spridaren. Observera För att bibehålla maskinens och redskapens finish, tvätta utrustningen noggrannt för att avlägsna eventuella korrosionsmedel (t.ex. salt). Att inte tvätta utrustningen kan resultera i korrosionsangrepp på (bl.a.) stål, aluminium och elektriska komponenter.. Inspektera för att upptäcka eventuell lös eller saknad utrustning, skadade komponenter eller tecken på slitage.. Inspektera säkerhetsdekalerna. Ersätt dekaler som har bleknat, är oläsliga eller som saknas. 4. Använd kontaktfett på alla elektriska anslutningar för att undvika rostangrepp. 5. Måla eller fetta in alla rena metallytor. 6. Torka bort allt överflödigt fett eller olja. Ta spridaren i bruk efter förvaring Inspektera, rengör och förbered spridaren för användning.

31 Felsökningstabell Felsökning FELSÖKNING När service är nödvändigt, är din lokala Ventrac-återförsäljare den som kan din spridare bäst. Lämna in spridaren till din lokala återförsäljare när det finns behov Läs först alla säkerhetsinstruktioner och all av underhåll eller service. Om detta inte är möjligt, kan säkerhetsinformation innan du servar spridaren. felsökningstabellen här nedanför hjälpa dig att lokalisera problemet. Inledande kontroller: Säkerställ att alla elektriska anslutningar är glappfria och rena. Säkerställ att ingenting har fastnat i behållaren, inmataren eller spridarplattan. PROBLEM MÖJLIG ORSAK LÖSNING Motorn går inte. Motor går på en hastighet. Förhöjd vibration Styrenheten slår av sig. Material kommer inte ut ur behållaren. Spjället* öppnar inte. Glappa eller korroderade kontakter. Utlöst relä. Motor har skurit. Trasig styrenhet. Böjd axel. Böjd spridarplatta. Inmataren eller spridarplattan har fastnat. Dåliga elektriska anslutningar. Elektrisk kortslutning. Trasig styrenhet. Tom behållare. Fysiskt hinder. Blött material. Fruset eller för grovt material. Spridarplattan roterar inte. Inmataren sitter löst på sin axel. Spjället* är inte öppet. Spjällets släde är frusen eller igensatt med smuts. Korroderad teleflexvajer. Teleflexvajerns fäste till spjället sitter löst. Teleflexvajerns är inte korrekt justerad. Kontrollera alla anslutningar. Relä av typen 1 återställer sig automatiskt när det har svalnat. Slå av spridarens motor och kontrollera om det finns kortslutningar eller fastklämt material i behållaren eller inmataren. Byt ut motorn. Byt ut styrenhet. Byt ut drivsystemet. Byt ut spridarplattan. Avlägsna försiktigt fastklämt material. Rengör eller byt ut kontakter. Använd kontaktfett. Kontrollera elektriska anslutningar. Sök efter avskalade kablar. Byt ut styrenheten. Fyll behållaren. Avlägsna hindret. Byt ut mot torrt material. Byt ut materialet. Inspektera drivpaketet. Dra åt den låsande ställskruven på inmatarens sida. Det finns en plan yta på drivaxeln. Justera ställskruven mot den plana ytan och dra åt bulten. Öppna spjället. Rensa bort smuts och/eller lossa spjällets släde. Byt ut teleflexvajern. Dra åt förbanden som fäster teleflexvajern till spjället och dess släde. Justera teleflexvajern och dra åt bulten som fäster vajern till spjällets släde. *Om utrustad med tillval med spjällfunktion. Felsökning - 1
