1 Ljusridåer och ljusbommar av typ 4 och typ 2 Preventa XU

2 Säkerhetsridåer XUS L En komplett serie av ljusridåer för många användningsområden Ljusridåerna gör det möjligt att skydda maskinoperatörerna och samtidigt få full eller delvis tillgång till det farliga området, under maskinens inmatnings och utmatningsfaser, för inställningar och underhåll. Dessa ljusridåer har fördelen att man inte behöver använda mekaniska skydd överallt där det inte finns risk att saker sticker ut, föremål flyger omkring eller andra risker som utgör fara för operatören. Ljusridån uppfyller kraven i tillämpbara standarder: typ 4 och typ 2 ESPE överensstämmer med IEC och IEC XUS LT Typ 4 flerstrålig, för skydd av fingrar och händer Mått: 35 x 50 mm Detektering: fingrar (14 mm) och händer (30 mm) Detekteringsavstånd: fingrar 7,5 m och händer 9 m (20 m på begäran) Skyddad höjd: fingrar 260 till mm, händer 350 till mm Lysdioder för enkel inriktning av varje stråle 1 PNP eller NPN larmutgång Inbyggd kabel med M12kontakt blanking (ECS/B) floating blanking (FB) återkoppling (EDM) testingång (MTS) XUS LM Typ 4 flerstrålig, för skydd av fingrar och händer Övervakningsmodul (XPS LCB) ingår Mått: 28 x 30 mm Detektering: fingrar (14 mm) och händer (30 mm) Detekteringsavstånd: fingrar (4,5 m) och händer 7 och 14 m Skyddad höjd: fingrar och händer 150 till mm Lysdioder för enkel inriktning av varje stråle 2 larm eller hjälputgångar PNP eller NPN (replikerande) Inbyggd kabel med M12kontakt blanking (ECS/B) floating blanking (FB) återkoppling (EDM)

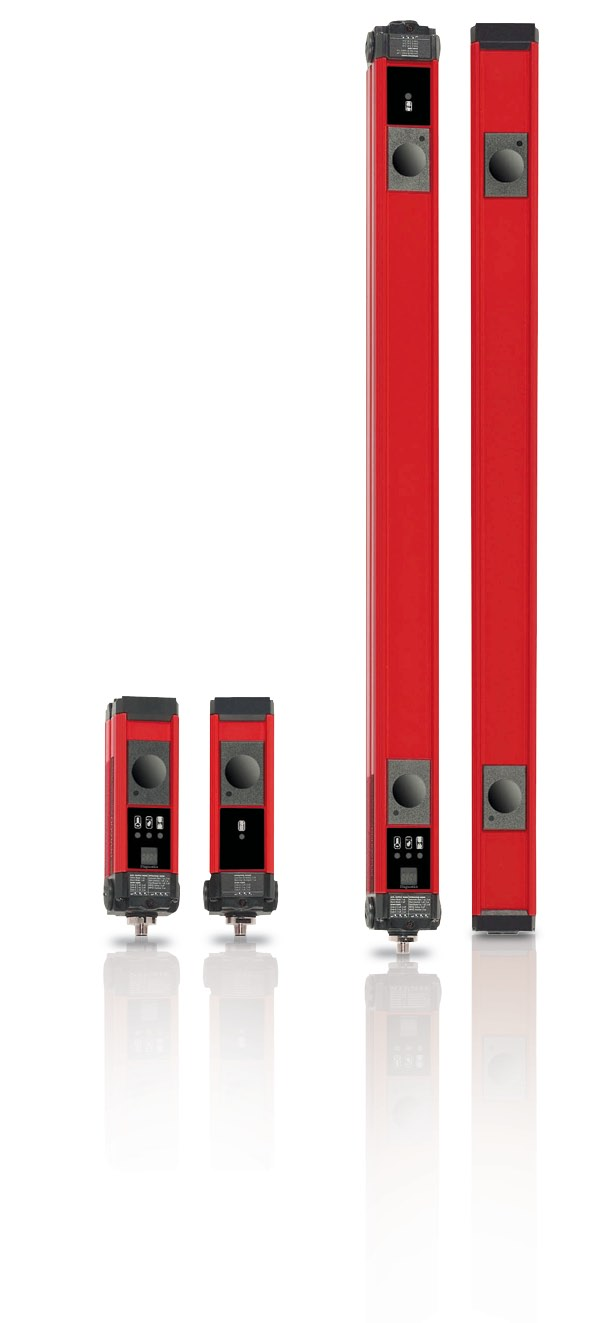

3 XUS LN Typ 2 flerstrålig, för skydd av händer Mått: 31 x 32 mm Detektering: händer (30 mm) Detekteringsavstånd: 0,3 till 15 m Skyddad höjd: 150 till mm 2 lysdioder för enkel inriktning Anslutning med M12kontakt återkoppling (EDM/MPCE) muting via extern modul XUS LP Typ 4 enstrålig och flerstrålig, för skydd av kroppen Mått: 52 x 55 mm Detektering: kropp (1 till 6 ljusstrålar) Detekteringsavstånd: 0,8 till 20 m eller 0,8 till 70 m (beroende på konfiguration), 0,8 till 8 m med passiv mottagare Skyddad höjd: 750 till mm och enkel stråle Lysdioder för enkel inriktning av varje stråle 1 PNP larmutgång Anslutning med M12kontakter eller skruvanslutningar återkoppling (EDM) testingång (MTS) muting via extern modul Tillbehör för ljusridåer 90 speglar, glas eller rostfritt stål Lexan skyddshuv (utom XUS LN) IP67 skyddsrör (XUS LT) Antivibrationskit Förkopplade anslutningar och kablar Muting eller övervakningsmoduler för 1 eller 2 ljusridåer Övervakningsmodul för 2 till 4 ljusridåer Fäste för ljusridåer XUS L och speglar XU2 S + XPS CM Typ 2 multibeam (1 till 4 givare), för skydd av kroppen Mått: givarens diameter 18 mm och 45 mm bred modul Skydd av kroppen med 1 till 4 ljusstrålar (högst 4 givare) Detekteringsavstånd: 8 m Skyddad höjd: upp till mm med 4 givare Lysdioder för enkel inriktning 2 NO säkerhetsutgångar 4 extra PNP utgångar 1 mutingsignalutgång Anslutning med M12kontakter (givare) och skruvanslutningar (modul) Inbyggd mutingfunktion Skydd för... Nominellt känselavstånd (Sn) Avstånd mellan ljusstrålar Antal säkerhets/hjälpkretsar Svarstid (beroende på modell) Anslutning Serie Skyddad höjd 260 mm 350 mm 435 mm 520 mm 610 mm 700 mm 870 mm 955 mm 1045 mm 1130 mm 1215 mm 1390 mm 1570 mm 1745 mm 1920 mm 2095 mm Typ 4 Kompakt XUS LT Fingrar Händer 0,3 7,5 m 0,3 9 m 14 mm 30 mm 2 fasta PNP/1 fast PNP (larm eller utgångsstatus) ms ms 0,25 m inbyggd kabel med M12kontakter XUSLTQ6A0260 XUSLTQ6A0350 XUSLTQ6A0435 XUSLTQ6A0520 XUSLTQ6A0610 XUSLTQ6A0700 XUSLTQ6A0870 XUSLTQ6A0955 XUSLTQ6A1045 XUSLTQ6A1130 XUSLTQ6A1215 XUSLTQ6A1390 XUSLTR5A0350 XUSLTR5A0520 XUSLTR5A0700 XUSLTR5A0870 XUSLTR5A1045 XUSLTR5A1215 XUSLTR5A1390 XUSLTR5A1570 XUSLTR5A1745 XUSLTR5A1920 XUSLTR5A2095

4 Enkel att installera Inriktningen av sändare/ mottagare är enkel med hjälp av röda lysdiodindikatorer för varje stråle (en lysdiod på mottagaren indikerar om respektive stråle är felaktigt inriktad och ljusridån justeras tills alla lysdioder är släckta). Komplett Inbyggd fast blanking, floating blanking, återkoppling (EDM), testingång (MTS) och kodningsfunktioner för ljusstrålar (beroende på modell). Kompakt Kompakt utformade ljusridåer, särskilt Slimserien (28 x 30 mm). Enkel och säker anslutning M12anslutningar och M12kontakter på inbyggda kablar med styranordning, garanterar snabb och korrekt anslutning. Programvara för enkelt val Utformningen av ljusridåns användning förenklas med programvaran Design av skyddsområde (Protect Area Design). Denna programvara omfattar även tillämpningar för säkerhetsmattor. Typ 4 Kompakt XUS LP Kropp 0,8 20 eller 70 m En och flerstrålig 2 fasta PNP/1 fast PNP (larm eller utgångsstatus) ms M12kontakter (1) Detekteringskapacitet 300 mm 400 mm 500 mm 600 mm Antal strålar XUSLPZ1AM XUSLPZ4A0300M XUSLPZ5A0300M XUSLPZ6A0300M XUSLPZ3A0400M XUSLPZ2A0500M XUSLPZ3A0500M XUSLPZ2A0600M 0,8...8 m M12anslutningar Passiv mottagare XUSLPB2A0500M XUSLPB2A0600M (1) Ljusridå med M12kontakt. För anslutning till anslutningsplint, byt ut bokstaven M i slutet av referensen mot B, exempel: XUSLPZ1AM blir XUSLPZ1AB (2) För referenser till ljusridåer av Typ 2 XU2 S + XPS CM, hänvisas till (3) Ljusridå med manuell start. För automatisk start, ersätts bokstaven D i referensen med C, exempel: XUSLNG5D0150 blir XUSLNG5C0150 Typ 4 Slim XUS LM Fingrar Händer 0,3 4,5 m 0,3 7 m 14 mm 30 mm 2 fasta PNP/1 fast PNP och NPN (larm eller utgångsstatus) 7 24 ms 7 15 ms 0,25 m inbyggd kabel med M12kontakt XUSLMN6X0150 XUSLMN6X0300 XUSLMN6X0450 XUSLMN6X0600 XUSLMN6X0750 XUSLMN6X0900 XUSLMN6X1050 XUSLMN6X1200 XUSLMN6X1350 XUSLMN6X1500 XUSLMN6X1650 XUSLMN6X1800 XUSLMP5X0150 XUSLMP5X0300 XUSLMP5X0450 XUSLMP5X0600 XUSLMP5X0750 XUSLMP5X0900 XUSLMP5X1050 XUSLMP5X1200 XUSLMP5X1350 XUSLMP5X1500 XUSLMP5X1650 XUSLMP5X1800 Typ 2 (2) Slim XUS LN Händer 0,3 15 m 30 mm 2 fasta PNP ms M12kontakter (3) XUSLNG5D0150 XUSLNG5D0300 XUSLNG5D0450 XUSLNG5D0600 XUSLNG5D0750 XUSLNG5D0900 XUSLNG5D1050 XUSLNG5D1200 XUSLNG5D1350 XUSLNG5D1500 Skyddad höjd 150 mm 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm 1650 mm 1800 mm

5 Smart programvara för design av skyddsområde Omfattar även säkerhetsmattor XY2 TP Programvaran Protect Area Design är ett konfigureringsprogram som gör det möjligt att välja typ av säkerhetsdetekteringssystem (ljusridå, säkerhetsmatta) efter tillämpning. Programvaran gör att användaren, via ett grafiskt gränssnitt, kan skapa eller ändra en säker arbetsmiljö i närheten av potentiellt farliga maskiner. När de förhandsdefinierade rutorna har angivits (val av säkerhetskategori, maskinens mått) beräknar programvaran Protect Area Design, beroende på parametrarna för reaktionstid och närmandetypologi, säkerhetsavståndet och den optimala lösningen för säkerhetsdetektering. Det skapas även en lista med produktreferenser, antal och tillbehör som ska användas. Programvaran Protect Area Design är användarvänlig och kompatibel med Windows 98, NT, 2000 och XP. Den är tillgänglig via produktreferens SISCD och kan laddas ner från webben: Protect Area Design ingår i SafetySuite V1 Se sidan 6

6 SafetySuite V1 Programvaran SafetySuite V1 omfattar 4 program för maskinsäkerhet: Protect Area Design Konfigureringsprogram för ljusridåer och säkerhetsmattor. ASI SWIN Konfigureringsprogram ASi Safety at work. XPS MCWIN Konfigureringsprogram för säkerhetskontroller. XPS MFWIN Program för programmering av säkerhets PLC. Det finns 4 versioner av SafetySuite V1: Telemecanique, Schneider Electrics varumärke för Industriell automation Genom att kombinera olika Telemecaniqueprodukter får du en effektiv och driftsäker automationslösning. Allt i ett öppet och anpassningsbart gränssnitt. System och uppbyggnad Gränssnitt och I/O Operatörsdialog Programvaruverktyg Automatisering Rörelse och drivsystem Motorstyrning Protect Area Design (full version) och demoversioner av de 3 andra programmen. Referensnummer: SISCD Protect Area Design och ASI SWIN (fulla versioner) och demoversioner av de 2 andra programmen. Referensnummer: ASISWIN2 Protect Area Design, ASI SWIN och XPS MCWIN (fulla versioner) och demoversion av XPS MFWIN. Referensnummer: XPSMCWIN Detektering Monteringssystem Vi finns i hela världen Alltid tillgängliga Strömförsörjning Fler än försäljningsställen i 130 länder. Du kan vara säker på att hitta en produktserie som uppfyller dina behov och aktuella standarder i det land där de ska användas. Världsomspännande service och teknisk support. Protect Area Design och ASI SWIN, XPS MCWIN och XPS MFWIN (fulla versioner). Referensnummer: SSV1XPSMFWIN Schneider Electric Sverige AB Box Nyköping Tel: Fax: info@se.schneiderelectric.com MK0070 nov 2006 Schneider Electric Sverige AB
