EWM 1000 KOMPONENT FUNKTIONALITET
|
|
|
- Pernilla Sofia Karlsson
- för 8 år sedan
- Visningar:
Transkript
1 EWM 1000 KOMPONENT FUNKTIONALITET TSE-N / A.S. 1
2 EWM 1000 Elektronisk kontroll TSE-N / A.S. 2

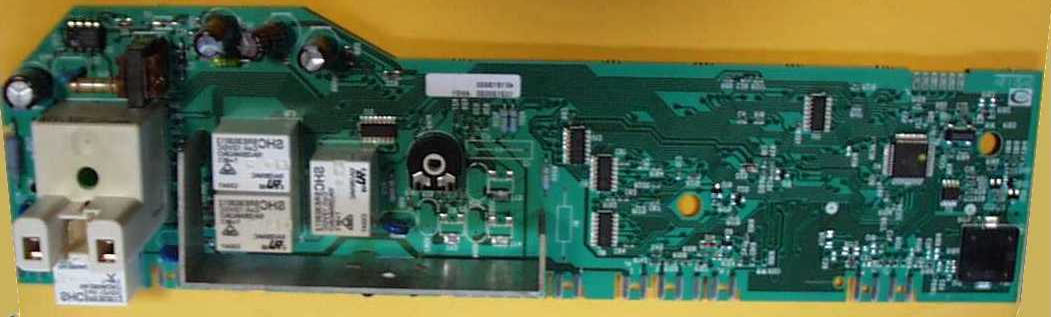

3 värmerelä motor-triac med kylare EWM 1000 Elektronisk kontroll EEPROM programväljare med huvudströmbrytare mikroprocessor summer nätaggregat motorrelä: 2 reversibla 1 varvändr. sekundär selektor TSE-N / A.S. 3
4 EWM 1000 Elektronisk kontroll Externt asynkront seriellt gränssnitt mp Internt ROM RAM synkront EEPROM seriellt gränssnitt Maskin konfiguration Hård mjukvara, kan inte ändras på produktionspaneler Programvariabler, utplånas när anordningen stängs av Strömavbrott och maskinstatus Programbeskrivning TSE-N / A.S. 4
5 EWM 1000 Reservdelar kretskort Konfigurationsfilen innehåller maskin identifikation, därför den är olika för varje PNC/ELC A CB konfigurerad för en annan PNC/ELC kan inte användas som ersättning! F.n. är CB:s inte konfigurerbar i fältservice CB:s beställda för en specifik PNC/ELC kommer att konfigureras före leverans av reservdelslagret eller i nästa fas av servicecentret TSE-N / A.S. 5
6 Inmatning & sensorer Den elektroniska kontrollen accepterar inmatning från: användargränssnitt (roterande väljare & kommandoknappar) dörrlås tryckströmställare med 2 eller 3 nivåer NTC sensor tachogenerator DSP kontaktslutning på toppmatade maskiner TSE-N / A.S. 6
7 Utmatning till manövreringsorgan Den elektroniska kontrollen genererar (kraft) utmatning till följande indikatorer och manövreringsorgan: användargränssnitt (indikator lysdiod och summer) huvudmotor (hastighetskontroll, reversering & ändring av ant. varv) motor till dräneringspump värmeelement 2 elektromagnetiska ventiler dörrlås indikatorlampa till dörrlås (vissa modeller) TSE-N / A.S. 7
8 Kopplingsdiagram (enkel fältspole) Maskiner upp till 1200 varv/min. TSE-N / A.S. 8
9 Kopplingsdiagram (delad magnetlindning) Maskiner med 1400 varv/min. TSE-N / A.S. 9
10 Ledningsdragning TSE-N / A.S. 10
11 Dörrlås Bimetall PTC typ 1. EWM 1000 kretskort 10. Dörrlås 11. Interferensfilter 12. Indikatorlampa till dörrlås (valfri) PÅ/AV Huvudströmbrytare integrerad i programväljaren Triac driver bimetall PTC, vilken deformeras under värme och låser dörren TSE-N / A.S. 11
12 Dörrlås Ögonblicklig typ 1. EWM 1000 kretskort 10. Dörrlås 11. Interferensfilter 12. Indikatorlampa till dörrlås (valfri) PÅ/AV Huvudströmbrytare integrerad i programväljaren Triac skickar till elektromagnetisk spiral: 1 impulser att låsa 2 impulser att låsa upp TSE-N / A.S. 12
13 Dörrlås Ögonblicklig typ TSE-N / A.S. 13
14 Dörrlås Ögonblicklig typ 2-3 ca 1,2 kw 2-4 ca 1,0 kw 3-4 ca 200 W TSE-N / A.S. 14
15 Dörrlås Ögonblicklig typ TSE-N / A.S. 15
16 Tvättmedelsbehållare (kort version) 1. slang för vattenpåfyllning 2. packning 3. tryckreducering för matningskabel 4. ventilstöd 5. tvåvägs inloppsventil (kallt vatten) 7. rör 8. inloppsdel 9. hölje med vattenkanaler 10. tvättmedelsbehållare 11. ångutsläpp 12. tvättmedelslåda 13. sifon 14. påfyllningsrör för tvättmedel TSE-N / A.S. 16
17 Tvättmedelsbehållare (kort version) med 3 fack: a förtvätt b huvudtvätt d sköljmedel med 4 fack: a förtvätt b huvudtvätt c blekning d sköljmedel TSE-N / A.S. 17
18 Tvättmedelsbehållare (lång version) 1. slang för vattenpåfyllning 2. packning 3. tryckreducering för matningskabel 4. ventilstöd 5. tvåvägs inloppsventil (kallt vatten) 7. rör 8. inloppsdel 9. hölje med vattenkanaler 10. tvättmedelsbehållare 11. ångutsläpp 12. tvättmedelslåda 13. sifon 14. påfyllningsrör för tvättmedel TSE-N / A.S. 18
19 Tvättmedelsbehållare (lång version) med 3 fack: a förtvätt b huvudtvätt d sköljmedel med 4 fack: a förtvätt b huvudtvätt c blekning d sköljmedel TSE-N / A.S. 19

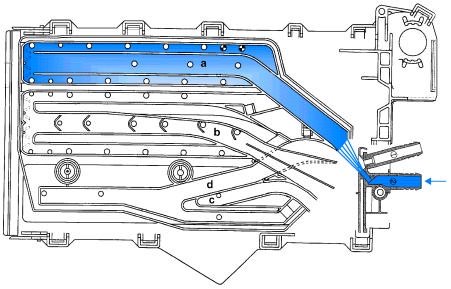

20 Vattenpåfyllning: förtvätt (för tvättmedelsbehållare med 3 fack) Om förtvättens elektromagnetiska ventil är tillslagen, flyter vatten in i förtvättsfacket. Med valet FLÄCKAR (kan inte väljas samtidigt med FÖRTVÄTT), används facket för fläckborttagning. TSE-N / A.S. 20
21 Vattenpåfyllning: huvudtvätt (för alla tvättmedelsbehållare) Om huvudtvättens elektromagnetiska ventil är tillslagen, flyter vatten in i facket för huvudtvätten. TSE-N / A.S. 21
22 Vattenpåfyllning: sköljmedel (för alla tvättmedelsbehållare) Om de båda elektromagnetiska ventilerna är tillslagna, avviker de båda strålarna och vatten flyter genom mellankanalen in i sköljmedelsfacket TSE-N / A.S. 22
23 Vattenpåfyllnad: förtvätt eller blekning (för tvättmedelsbehållare med 4 fack) Stains Förtvättens elektromagnetiska ventil är tillslagen och vatten flyter både in i förtvätts- och blekningsfacket. Detta betyder att FÖRTVÄTT och BLEKNING inte kan väljas samtidigt! TSE-N / A.S. 23
24 Tryckströmställare TSE-N / A.S. 24
25 11-14 (NO) Överkokningsskydd / skumnivå (NO) 1:a nivån (NC!) Översvämningsskydd nivå INTE PÅ ALLA MODELLER!! Tryckströmställare Trumma G20 (46 l) Eco-ball Trumma G19 (42 l) Traditionell/ Eco-ball Full (mm) Refill (mm) Full (mm) Refill (mm) Överkokn. skydd - nivå 55± 3 35± 3 55± 3 35± 3 1:a nivån 80± 3 55± 3 90± 3 70± 3 Översv. skydd - nivå 390± ±50 390± ±50 TSE-N / A.S. 25
26 Vattenpåfyllning- kontroll 1. EWM 1000 PCB 2. Tryckströmställare överkokningsskydd/ skumnivå 3. Tryckströmställare 1:a nivån 4. Förtvätt elektromagn. ventil 5. Huvudtvätt elektromagn. ventil 6. Värmeelement AB_S Överkokn. nivå känselskydd L1_S 1:a nivån känselskydd TSE-N / A.S. 26
27 Vattenpåfyllning- kontroll I det första påfyllningssteget, fylls vatten på tills överkokningskontakterna stängs I det andra steget mäter elektroniken tiden Dt som har gått mellan stängningen av överkokninsgsskyddet och kontakterna på 1:a nivån och beräknar strömningshastigheten = volym AB till L1 / Dt Efter detta fylls en extra kvantitet på, vilken är definierad i programtabellerna Denna påfyllning är tidskontrollerad, baserad på den beräknade strömningshastigheten TSE-N / A.S. 27
28 Referensnivå Påfyllningsnivå i programmet BOMULL/LINNE utan tvättgods Ungefär till trummans kant (lite under eller över) TSE-N / A.S. 28
29 Översvämningsskydd (inte på alla modeller) 1. EWM 1000 PCB 8. Dräneringspump 9. Tryckströmställare översvämningsnivå HV1_S Översvämningsnivå känselskydd Drain_TY_S Dräneringspump triac känselskydd AF trycksströmställare är normalt stängd. Om den öppnas aktiveras dräneringspumpen (5 min. PÅ / 5 min. AV) tills kontakten stängs igen TSE-N / A.S. 29
30 Dräneringskontroll 1. EWM 1000 PCB 2. Tryckströmställare översvämningsnivå 8. Dräneringspump AB_S Överkokningsnivå känselskydd Dränering_TY_S Dräneringspump triac känselskydd Första dräneringsfasen tills AB tryckströmställare öppnar vid tom. Andra dräneringsfasen tidskontrollerad. TSE-N / A.S. 30
31 Värmekontroll 1. EWM 1000 PCB 2. Tryckströmställare översvämningsnivå 3. Tryckströmställare 1:a nivån 6. Värmeelement 7. NTC sensor K1 Värmerelä på PCB AB_S Överkokningsnivå känselskydd L1_S 1:a nivån känselskydd NTC sensor är nu integrerad i värmeelementet! TSE-N / A.S. 31
32 NTC egenskaper TSE-N / A.S. 32
33 Motor med borstar TSE-N / A.S. 33
34 Motorer TSE-N / A.S. 34
35 Motorkontroll 1. EWM 1000 PCB 2.Tryckströmställare översvämningsnivå 13. Motor M = Rotor S = Stator P = SkyddT = Takogenerator AB_S AB_S Överkokningsnivå känselskydd TSE-N / A.S. 35
36 Snabbt obalanskontrollsystem I denna fasen ökas hastigheten med 2 varv/min. varje 300 ms om obalans är under gränsen, eller minskas med 2 varv/min. om obalans är över gränsen. Balans efter första försöket 115 rpm 55 rpm fas rpm pulse fas 1 Normal centrifugering TSE-N / A.S. 36
37 Snabbt obalanskontrollsystem Balans efter andra försöket fas 0 fas 1 fas 2 Normal centrifu -gering TSE-N / A.S. 37
38 Snabbt obalanskontrollsystem Balans efter tredje försöket, normal centrifug. fas 0 fas 1 fas 2 fas 3 fas 1 fas 2 fas 3 Norm. centr. TSE-N / A.S. 38
39 Snabbt obalanskontrollsystem Någon obalans efter tredje fasen, reducerad centr. fas 0 fas 1 fas 2 fas 3 fas 1 fas 2 Red. fas centr. 3 TSE-N / A.S. 39
40 Snabbt obalanskontrollsystem Obalans efter tredje fasen, ingen centrifug. fas 0 fas 1 fas 2 fas 3 fas 1 fas 2 Ingen fas centr. 3 TSE-N / A.S. 40
41 Skumkontroll Centr. utan skum Centr. med lite skum AB nivå på full, centrifugering avbruten med dräneringspump igång, tills AB återgår till tom. Efter 5 försök hoppas centrifugeringsfasen över och en extra sköljning sätts in. TSE-N / A.S. 41
