BFPR. Produktserie bottenfrysar

Storlek: px

Starta visningen från sidan:

Download "BFPR. Produktserie bottenfrysar"

Lisa Persson
för 5 år sedan
Visningar:

1 BFPR Produktserie bottenfrysar

2 BFPR BFPR = Bottom Freezer Product Range är den nya kombiserien från fabriken i Mariestad Skyddshölje liksom tidigare kombiserie Bas- och inre beklädnad har modifierats för: 5 cm lägre inre frysbotten mer volym med samma externa dimensioner dörrar i rostfritt stål med anti-fingeravtryck -behandling April 2004 ESSE-N /A.S. 2

3 BFPR Varianter 2-kompressorskombi med statisk kylning i frysen 2-kompressorskombi med dynamisk kylning i frysen (DME = Dynamic Mini Evaporator) 1-kompressorskombi med magnetisk ventil 1-kompressorskombi med magnetisk ventil och RSDkompressor för apparater med energimärke A++ (elektronisk låda för kompressor är nu fast i bottenplattan pga. minskat utrymme) Bottenfrysen har alltid statisk kylning April 2004 ESSE-N /A.S. 3

4 BFPR Avdunstarvarianter Frys : tubavdunstare Kyl : Halvgömd avdunstare på de flesta modeller (högre energieffektivitet) DME-batteriavdunstare med 1 fläkt DME-batteriavdunstare med 2 fläktar på modeller med 0 C fack Gömd (skumbehandlad) avdunstare på 1- kompressorkombis med magnetisk ventil April 2004 ESSE-N /A.S. 4

5 BFPR Kontrollvarianter Elektromekaniska termostater FLEC ERF2000 ERF2000 med LCD på dörren (ny, enbart AEG) ERF2050 (utvecklad från ERF2000 för att använda extra sensor och att driva en andra fläkt på modeller med 0 C fack) ERF2050 med LCD på dörren April 2004 ESSE-N /A.S. 5

6 BFPR Sensorer Upp till 4 NTC-sensorer: kylens luftsensor vit kablage kylens avdunstningssensor svart kablage luftsensor för 0 C fack vit kablage med markering frysens luftsensor brunt kablage Sensorerna finns tillgängliga som reservdelar och kan bytas ut Det kan dock hända att 2 eller 3 sensorer har en gemensam kontakt; då kommer de som en gemensam reservdel, så att de alla måste bytas ut April 2004 ESSE-N /A.S. 6

7 Halvgömd avdunstare Avdunstaren måste lossas för byte av sensor eller termostat - se Service Bulletin April 2004 ESSE-N /A.S. 7

8 DME Dynamisk kylare med DME = Dynamic Mini Evaporator Batteriavdunstare Fläkt som reducerar temperaturgradienten till ungefär 1 C April 2004 ESSE-N /A.S. 8

9 a b DME c d e f a) övre hållare för avdunstaren b) avdunstare med packning c) värmeväxlare d) ackumulator e) dämpningsmatta för inmatningsstörning f) nedre hållare för avdunstaren April 2004 ESSE-N /A.S. 9

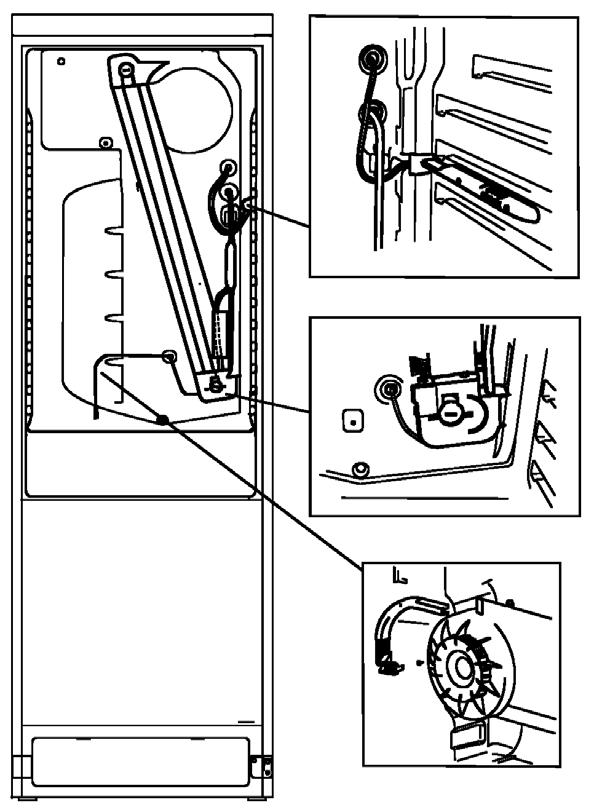

10 DME-sensorer kylens luftsensor vit kablage kylens avdunstarsensor svart kablage luftsensor för 0 C fack vit kablage med markering April 2004 ESSE-N /A.S. 10

11 ERF2000 DME Ny start efter påslagning Samtidig start av kompressor och fläkt April 2004 ESSE-N /A.S. 11

12 ERF2000 DME Normal funktion CUT-IN-temperatur för luftsensorn : beror på inställningen CUT-IN-temperatur för avdunstarsensorn : 2,5 C När luftsensorn och avdunstarsensor når deras CUT-INtemperaturer Startar fläkten direkt Startar kompressorn med 1-2 min fördröjning CUT-OUT-temperatur för luftsensorn : beror på inställningen När luftsensorn når sin CUT-OUT-temperatur Stannar kompressorn direkt Stannar fläkten med 5 min fördröjning April 2004 ESSE-N /A.S. 12

13 ERF2000 DME Normal funktion April 2004 ESSE-N /A.S. 13

14 ERF2000 DME Dörröppning Fläkten stannar direkt Om dörren står öppen i mer än 1 min stannar även kompressorn April 2004 ESSE-N /A.S. 14

15 ERF2000 DME Dörröppning April 2004 ESSE-N /A.S. 15

16 ERF2000 DME Avfrostning för avdunstare Normal avfrostning vid varje kompressorcykel (+2,5 C på avdunstningssensorn) Säker avfrostning : efter totalt 18 timmars brukstid för kompressorn Fläkten på ON / kompressorn på OFF Fast varaktighet : 45 min Displayen visar senaste temperaturen innan avfrostningen startar eller C (på vissa modeller) April 2004 ESSE-N /A.S. 16

17 ERF2000 DME Avfrostning för avdunstare Kompressor brukstid 18 timmar April 2004 ESSE-N /A.S. 17

18 ERF2000 DME Snabbkylning (Coolmatic) Fläkten körs kontinuerligt Användaren bör öppna luftfliken! Ställ in temperaturen på 2 C Maximal varaktighet 6 timmar Displayen visar C April 2004 ESSE-N /A.S. 18

19 ERF2000 DME Quick Chill (Coolmatic) April 2004 ESSE-N /A.S. 19

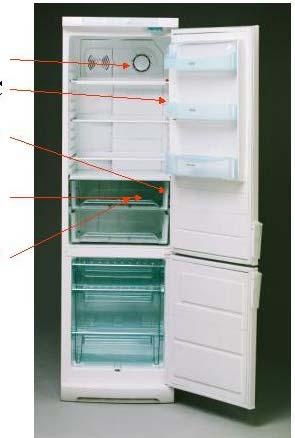

20 DME med 0 C-fack Kylfläkt Avkylarens luftsensor 0 C-fackets luftsensor Avdunstarens sensor 0 C-fackets fläkt Frysens luftsensor April 2004 ESSE-N /A.S. 20

21 DME med 0 C-fack Kylfläkt Avkylarens luftsensor 0 C-fackets luftsensor OR Kylens kompressor Frysens luftsensor 0 C-fackets fläkt Frysens kompressor April 2004 ESSE-N /A.S. 21

22 DME med 0 C-fack 0 C-fackets fläkt : 20 VDC Kylfläkt : 24 VDC April 2004 ESSE-N /A.S. 22

23 ERF2050 ERF2050 är en förlängning av ERF2000 för 2- kompressorkombis med DME och 0 C-fack Kan köra extra komponenter: 0 C-fackets luftsensor 0 C-fackets fläkt Mjukvaran är anpassad för bruk med 0 C-fack April 2004 ESSE-N /A.S. 23

24 ERF2050 Kretsar April 2004 ESSE-N /A.S. 24

25 ERF2050 Normal funktion kompressor på ON, när avkylarens luftsensor ELLER 0 C-fackets luftsensor når deras respektive CUT-IN-temperaturer (Anm.: för att försäkra korrekt temperaturkontroll i 0 C-facket går det inte att räkna in avdunstarens sensor vid normala kompressorcyklar) Kylfläkt på ON, när avkylarens luftsensor når sin CUT-IN-temperatur 0 C-fackets fläkt på ON, när 0 C-fackets luftsensor når sin CUT-IN-temperatur April 2004 ESSE-N /A.S. 25

26 ERF2050 Normal funktion kompressor på OFF, när avkylarens luftsensor OCH 0 C-fackets luftsensor når sina respektive CUT-OUT-temperaturer Fläktar på OFF Om båda fläktarna körs och en av luftsensorerna når sin CUT-OUT-temperatur, kommer motsvarande fläkt att stanna direkt Om bara en fläkt körs och dess luftsensor når CUT- OUT-temperaturen, kommer fläkten att stanna efter 2 minuter (d.v.s. senast körda fläkt kommer att stanna med 2 min fördröjning) April 2004 ESSE-N /A.S. 26

27 ERF2050 Avfrostning för avdunstaren Efter 4 timmars total brukstid för kompressorn 0 C-fackets fläkt på OFF kylfläkt på ON Avfrostningen slutar när avdunstarens sensor når +3 C April 2004 ESSE-N /A.S. 27

28 ERF2050 Sensorfel - kyl Sensorfel visas om sensorns resistans är utanför fungerande omfång På kylens display: sensorfel för kylfläkten sensorfel för avdunstaren sensorfel för 0 C-facket EEPROM-fel Vid alla dessa fel: Kompressor och kylfläkt 20 min på ON / 30 min på OFF 0 C-fackets fläkt på OFF April 2004 ESSE-N /A.S. 28

29 ERF2050 Sensorfel - frys På frysens display: fel hos frysens luftsensor Frysens kompressor körs kontinuerligt April 2004 ESSE-N /A.S. 29

30 ERF2050 Servicefunktioner Höj temperaturen i 0 C-facket med 2 C: tryck samtidigt ned + och på kylen tills ett pip hörs Höj temperaturen i frysen med 3 C: tryck samtidigt på + och på frysen tills ett pip hörs April 2004 ESSE-N /A.S. 30

31 Sensorernas egenskaper & bruksomfång C -30 C -20 C -10 C 0 C +10 C +20 C +30 C +40 C April 2004 ESSE-N /A.S. 31

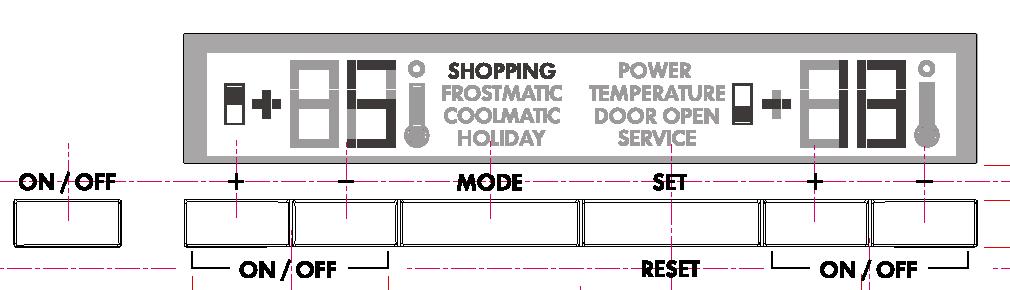

32 LCD på dörren April 2004 ESSE-N /A.S. 32

33 Kretsdiagram ERF2000 med LCD på dörren April 2004 ESSE-N /A.S. 33

34 Reversibelt dörrgångjärn på modeller med LCD på dörren Separata PNC blir tillgängliga med R.H.-gångjärn och L.H.-dörrgångjärn respektive Reversibilitet är enbart möjligt för underhåll Kablage från användargränssnitt på övre panelen till LCD på dörren måste ledas om Innan detta genomförs måste nya bågar (ändhylsor) för dörrhandtaget beställas! / 1 övre L.H.-gångjärn / 7 nedre / 3 övre R.H.-gångjärn / 5 nedre De övre bågarna har större hål för att kabeln ska passa April 2004 ESSE-N /A.S. 34

35 LCD på dörren ON/OFF Endast en huvudomkopplare: bägge kompressorer startar vid påslagning För att stänga av endast ett fack, tryck på motsvarande + och - samtidigt och vänta på nedräkning April 2004 ESSE-N /A.S. 35

36 LCD på dörren Nytt läge: SHOPPING kombination av Coolmatic (kylen 2 C i 6 timmar) med kontinuerlig körning av frysens kompressor i 1 timme April 2004 ESSE-N /A.S. 36

37 LCD på dörren DEMO-läge Tillstånd: mer än 10 C på bägge luftsensorerna Tryck samtidigt på MODE och ON/OFF i 5 sekunder långt pip Inaktivera: samma kombination eller dra ut kontakten April 2004 ESSE-N /A.S. 37
